SensorSchalter

IR 180 UP / HF 360 UP / NF 50 UP

D

Bedienungsanleitung



Operating instructions

F

Mode d’emploi



Gebruiksaanwijzing

I

Instruzioni per l’uso

E

Instrucciones de montaje

P

Manual de Utilização

S

Bruksanvisning



Käyttöohje

N

Bruksanvisning

IR 180 UP

HF 360 UP



















































2

3

NF 50 UP

IR 180 UP / HF 360 UP / NF 50 UP













IR 180 UP / HF 360 UP

4

5

D

Montageanleitung

Sehr geehrter Kunde,

vielen Dank für das Vertrau­en, das Sie uns beim Kauf
Ihres neuen STEINEL­SensorSchalters entgegen­gebracht haben. Sie haben
sich für ein hochwertiges
Qualitätsprodukt entschie-

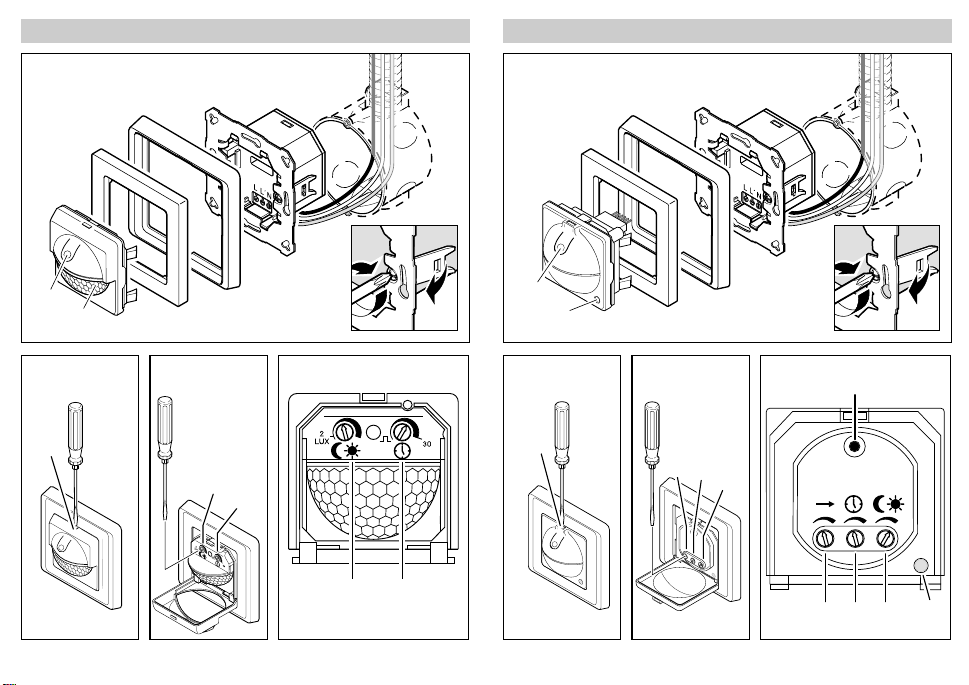

Gerätebeschreibung

IR 180 UP:

 Unterputzdose
 Grundelement
 Abdeckrahmen
 Blende
 Sensoreinheit
 Taster für Dauerlicht

und Dauer-Aus

 Anzeige Dauerlicht

und Dauer-Aus
(rote LED hinter Linse)

 Rastnase

(Designblende zur
Funktionseinstellung
aufklappbar)

 Dämmerungseinstellung

2 - 2000 Lux

 Zeiteinstellung

10 sek. - 30 min.

Sicherheitshinweise



Vor allen Arbeiten am
SensorSchalter die
Spannungszufuhr unter­brechen!



Bei der Montage muss
die anzuschließende
elektrische Leitung span­nungsfrei sein. Daher als
erstes Strom abschalten

den, dass mit größter Sorg­falt produziert, getestet und
verpackt wurde. Bitte
machen Sie sich vor der
Installation mit dieser Mon­tageanleitung vertraut.
Denn nur eine sachgerechte

HF 360 UP:

 Unterputzdose
 Grundelement
 Abdeckrahmen
 Blende
 Sensoreinheit
 Taster für Dauerlicht

und Dauer-Aus

 Anzeige Dauerlicht

und Dauer-Aus
(rote LED)

 Rastnase

(Designblende zur
Funktionseinstellung
aufklappbar)

 Dämmerungseinstellung

2 - 2000 Lux

 Zeiteinstellung

10 sek. - 30 min.

 Reichweiteneinstellung

1 - 8 m

und Spannungsfreiheit
mit einem Spannungs­prüfer überprüfen.



Bei der Installation des
SensorSchalters handelt
es sich um eine Arbeit
an der Netzspannung.
Sie muss daher fachge­recht nach den handels-

Installation und Inbetrieb­nahme gewährleistet einen
langen, zuverlässigen und
störungsfreien Betrieb.
Wir wünschen Ihnen viel
Freude an Ihrem neuen
SensorSchalter.

NF 50 UP:

 Unterputzdose
 Grundelement
 Abdeckrahmen
 Blende
 Sensoreinheit
 Orientierungslicht

(rote LED)

üblichen Installationsvor­schriften und Anschluss­bedingungen durchge­führt werden. (D-VDE
0100, A-ÖVE-EN 1,



-SEV 1000)

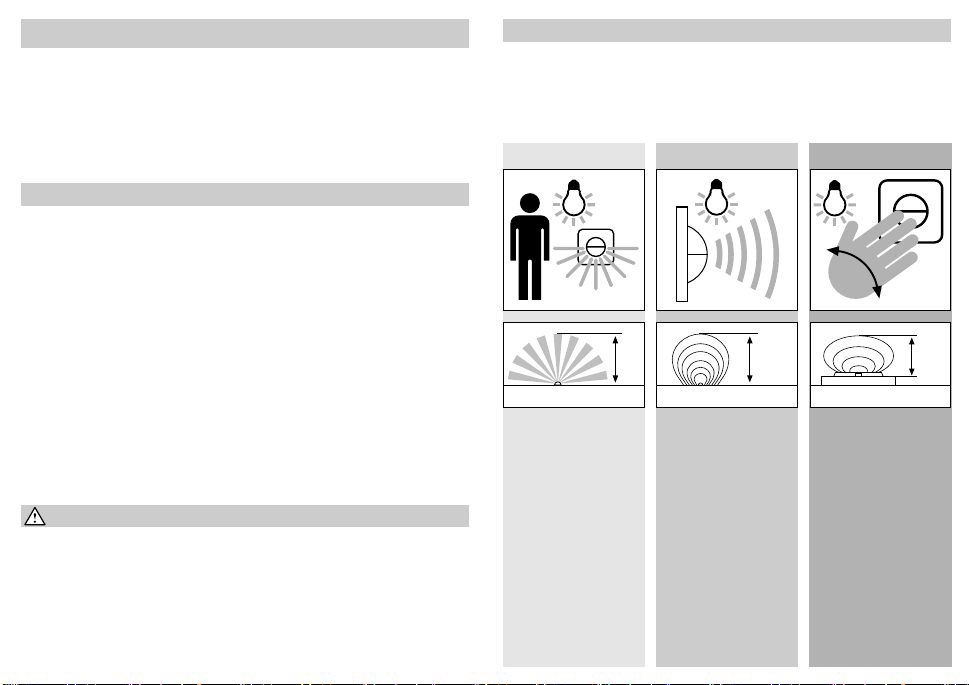

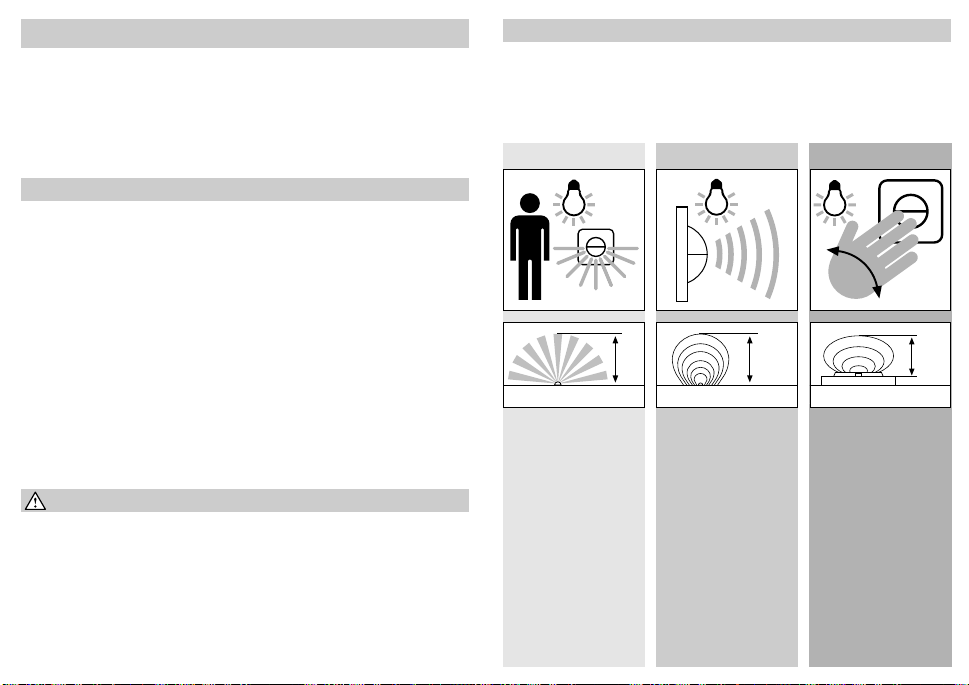

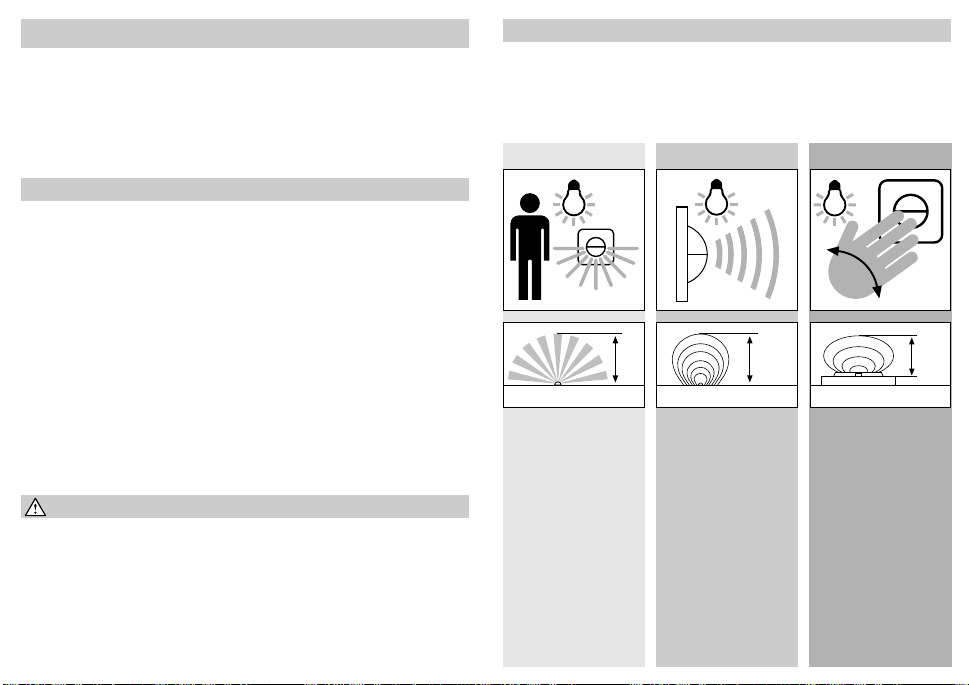

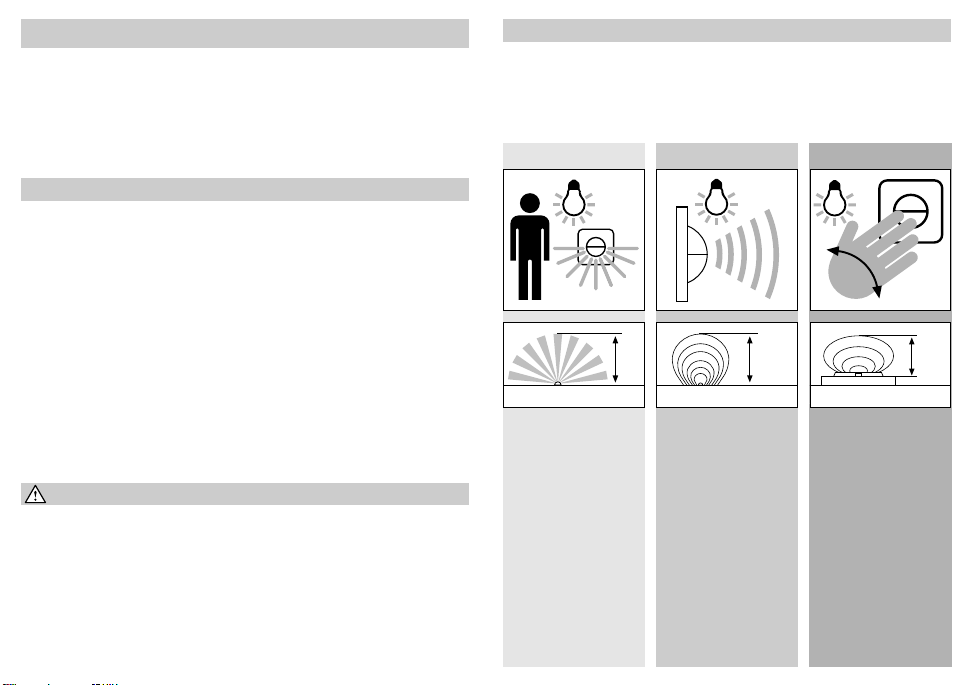

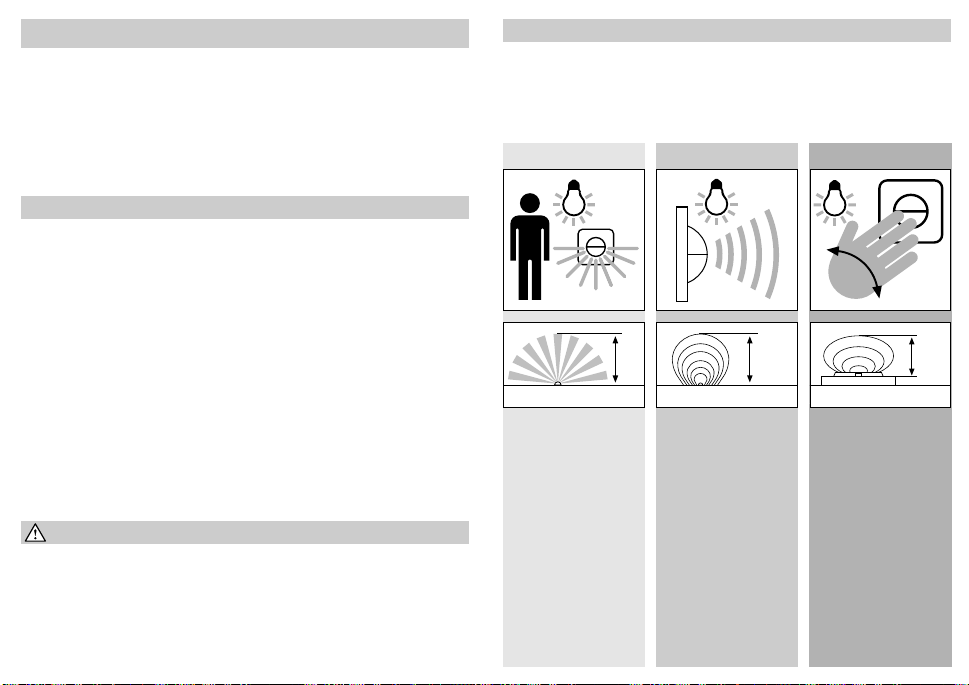

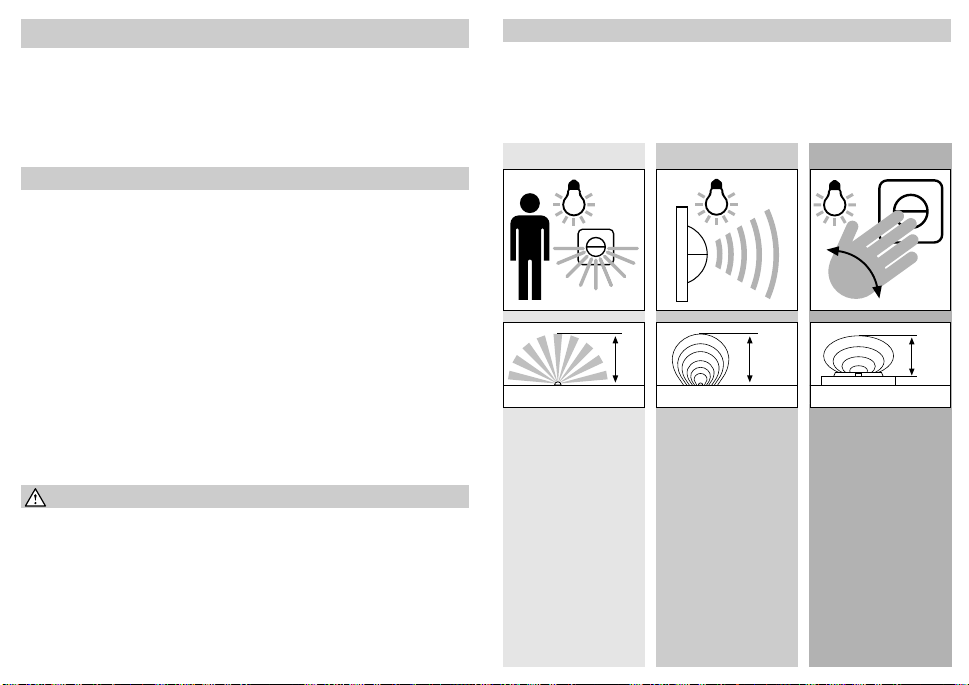

Das Prinzip

Mit den SensorSchaltern
IR 180 UP und HF 360 UP
gehört das Tasten nach
dem Lichtschalter endgültig
der Vergangenheit an! Die
intelligente Sensortechnik
schaltet das Licht bei Betre-

ten des Raumes automa­tisch ein und nach der ein­gestellten Zeit wieder aus.
Das ist nicht nur äußerst
komfortabel, sondern er­höht auch die Sicherheit
und ist ganz nebenbei auch

IR 180 UP: HF 360 UP:

max.
8 m

Erfassungswinkel 360°Erfassungswinkel 180°

Der IR 180 UP ist mit einem
Pyro-Sensor ausgestattet,
der die unsichtbare Wärme­strahlung von sich bewe­genden Körpern (Menschen,
Tieren, etc.) erfasst. Diese
registrierte Wärmestrahlung
wird elektronisch umge­setzt, und ein angeschlos­sener Verbraucher (z. B.
eine Leuchte) wird einge­schaltet. Durch Hindernis­se, wie z. B. Mauern oder
Glasscheiben wird keine
Wärmestrahlung erkannt,
es erfolgt also auch keine
Schaltung.

Der HF 360 UP ist ein akti­ver Bewegungsmelder. Er
reagiert – temperaturunab­hängig – auf kleinste Bewe­gungen. Der integrierte
HF-Sensor sendet hochfre­quente elektromagnetische
Wellen (5,8 GHz) aus und
empfängt deren Echo. Bei
der kleinsten Bewegung im
Erfassungsbereich, wird die
Echoveränderung vom Sen­sor wahrgenommen. Ein
Microprozessor löst dann
nahezu verzögerungsfrei
den Schaltbefehl „Licht ein­schalten“ aus. Eine Erfas­sung durch Türen, Glas­scheiben oder dünne Wän­de ist möglich.

energie- und kostenspa­rend. Der NF 50 UP verfügt
über einen Nahfeldsensor
zum berührungslosen
Schalten.

NF 50 UP:

max.
8 m

Reichweite max. 5 cm

Der NF 50 UP verfügt über
ein Nahfeld-Sensorsystem,
das ein berührungsloses
An- und Ausschalten instal­lierter Leuchten ermöglicht.
Somit ist Licht schalten
auch mit feuchten oder
schmutzigen Händen mög­lich. Ausgelöst wird der
Schalter durch eine Hand­bewegung in einem Ab­stand von max. 5 cm.

max.
5 cm

6

7

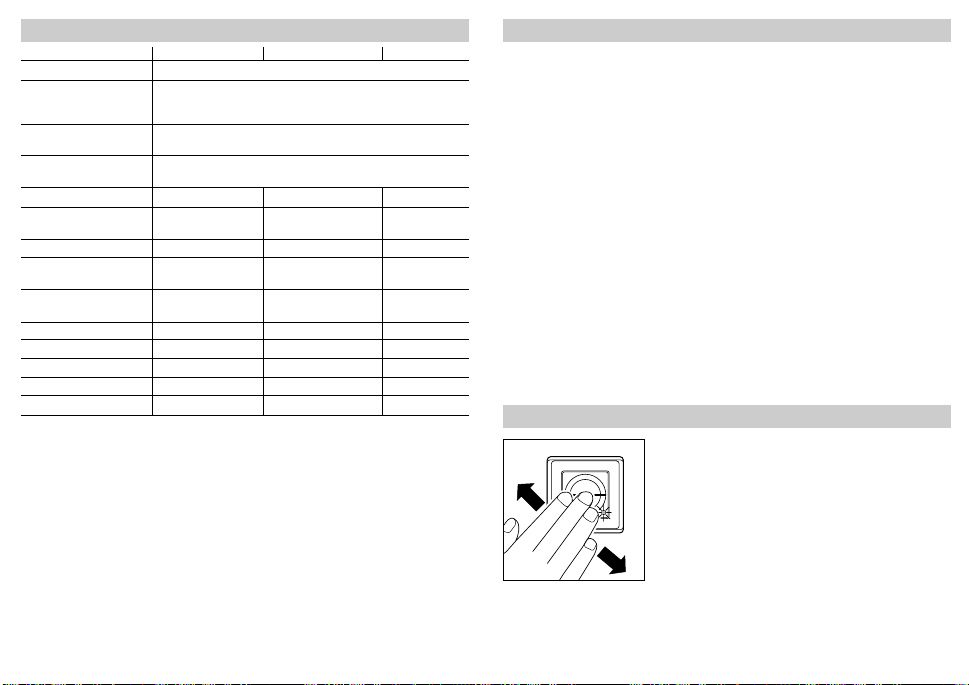

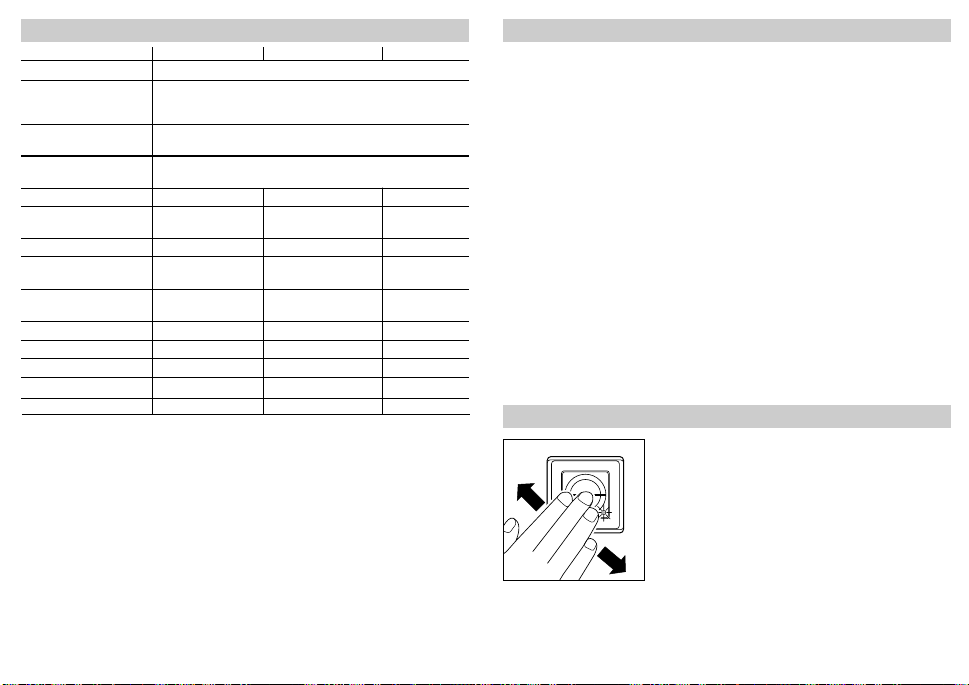

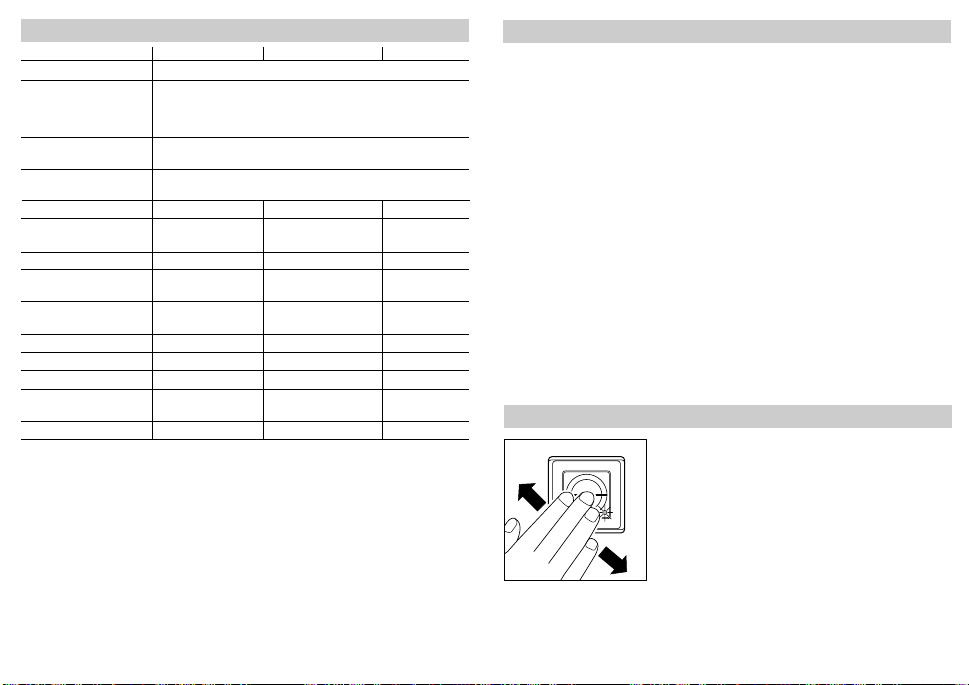

Technische Daten

Abmessungen:
Leistung:

Netzanschluss:

Kontaktöffnung:

Montagehöhe:
Sensorik:

Sendeleistung:
Erfassungswinkel:

Reichweite:

Dämmerungseinstellung:
Zeiteinstellung:
Dauerlicht:
Dauer-Aus:
Orientierungslicht:
* Montage über Tür

IR 180 UP: NF 50 UP:HF 360 UP:

(H x B x T) 80 x 80 x 55 mm
max. 1000 W (ohmsche Last, z. B. Glühlampe)

max. 500 VA (unkompensiert, induktiv, cos ϕ = 0,5

230 V, 50 Hz
3-Drahtanschluss (L, L’, N)

␮, Kontaktöffnungsweite von weniger als 1,2 mm

zwischen den Kontakten im ausgeschalteten Zustand.
ca. 1,1 und 2,2 m*
Infrarotsensor

­180° mit

90° Öffnungswinkel
max. 8 m

2 - 2000 Lux
10 sek. - 30 min
schaltbar (4 Std.)
schaltbar

-

z. B. Leuchtstofflampen

ca. 1,1 und 2,2 m*
5,8 Ghz

Hochfrequenz
ca. 1 mW
360° mit

140° Öffnungswinkel
1 - 8 m

stufenlos einstellbar
2 - 2000 Lux
10 sek. - 30 min
schaltbar (4 Std.)
schaltbar

-

ca. 1,1 m
5,8 Ghz

Hochfrequenz
ca. 1 mW

-

ca. 5 cm

-

-

-

­rote LED

Installation

Hinweis für IR 180 UP:

Der Montageort sollte min­destens 1 m von einer
Leuchte entfernt sein, da
Wärmestrahlung zur Auslö­sung des Systems führen
kann.

Montageschritte:

1. Netzzuleitung aus der
Unterputzdose heraus­ziehen und Einzeladern
abisolieren.

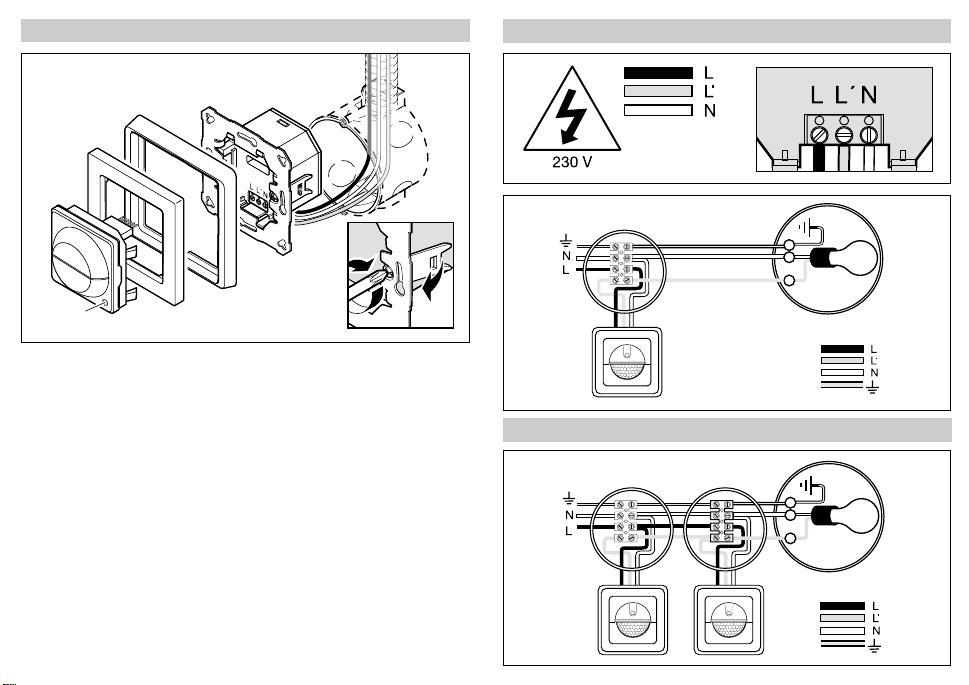

Anschluss der Netzzu­leitung (s. Abb. Seite 5)

Die Netzzuleitung besteht
aus einem 3-adrigen Kabel:
L = Stromführender Leiter

(meistens schwarz
oder braun)

N = Nullleiter

(meistens blau)

L‘ = Geschaltete Phase

(meistens schwarz

oder braun)
Im Zweifel müssen Sie die
Kabel mit einem Span­nungsprüfer identifizieren;

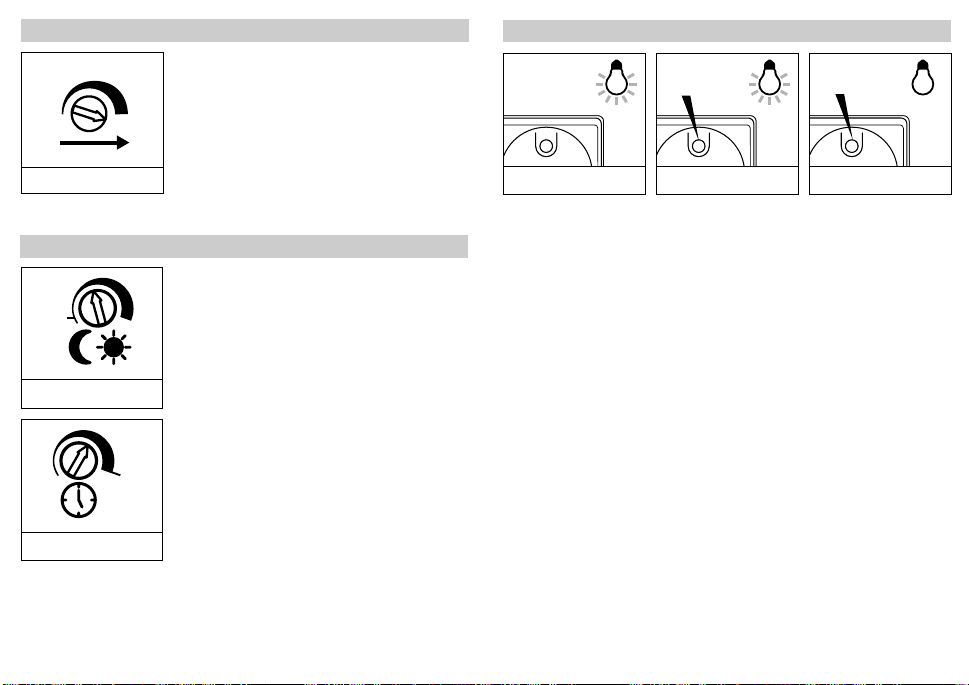

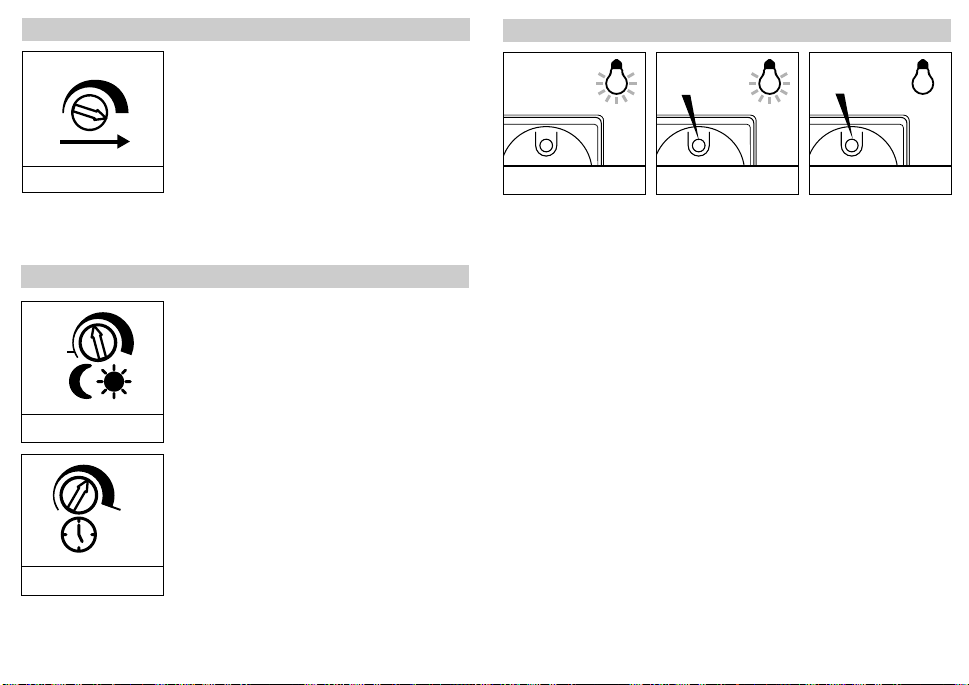

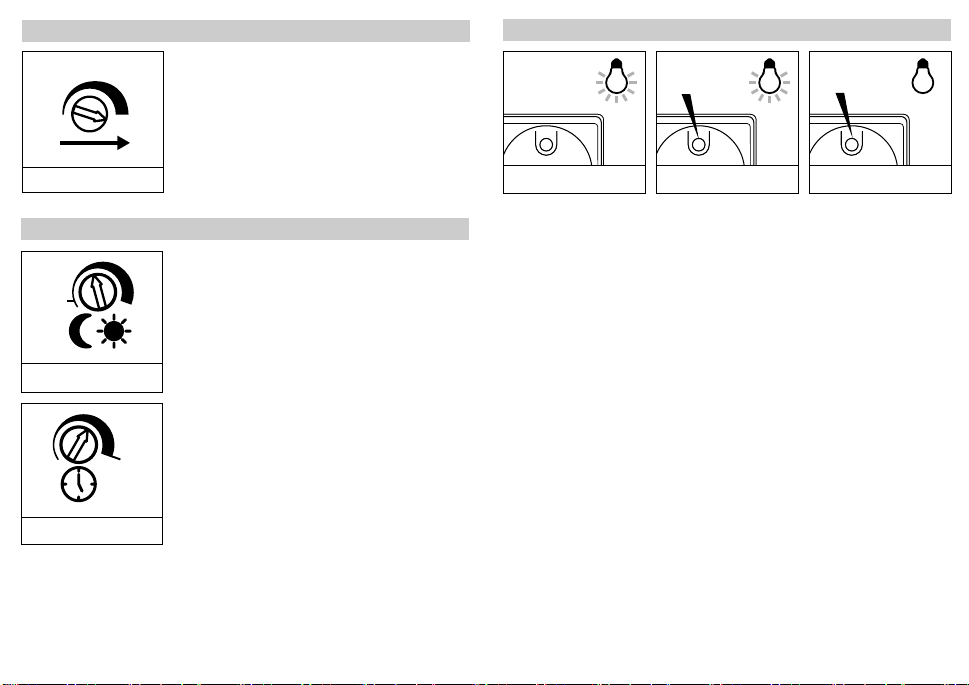

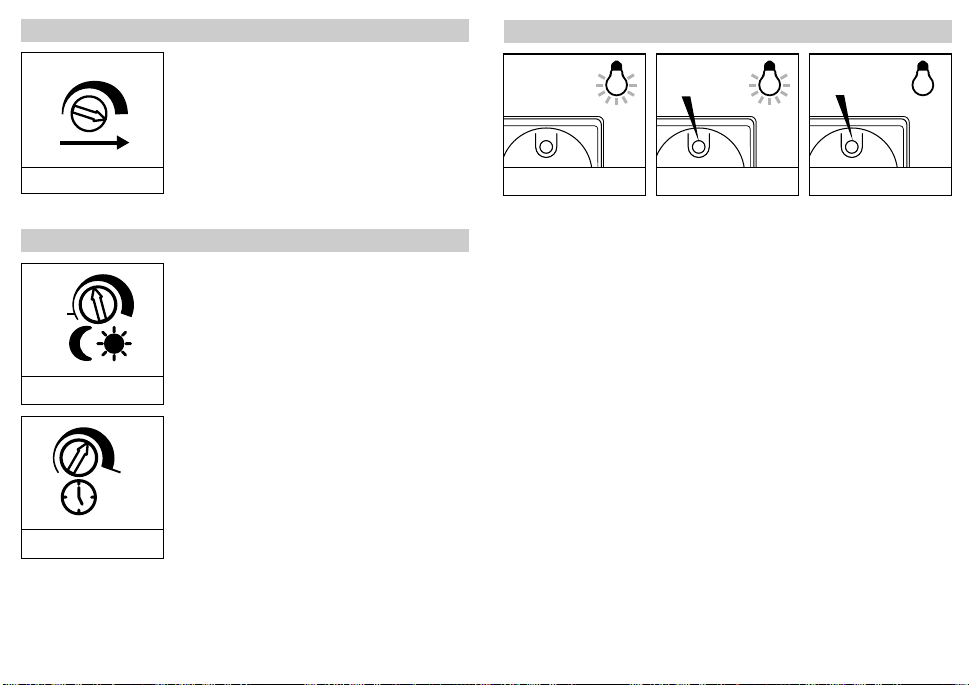

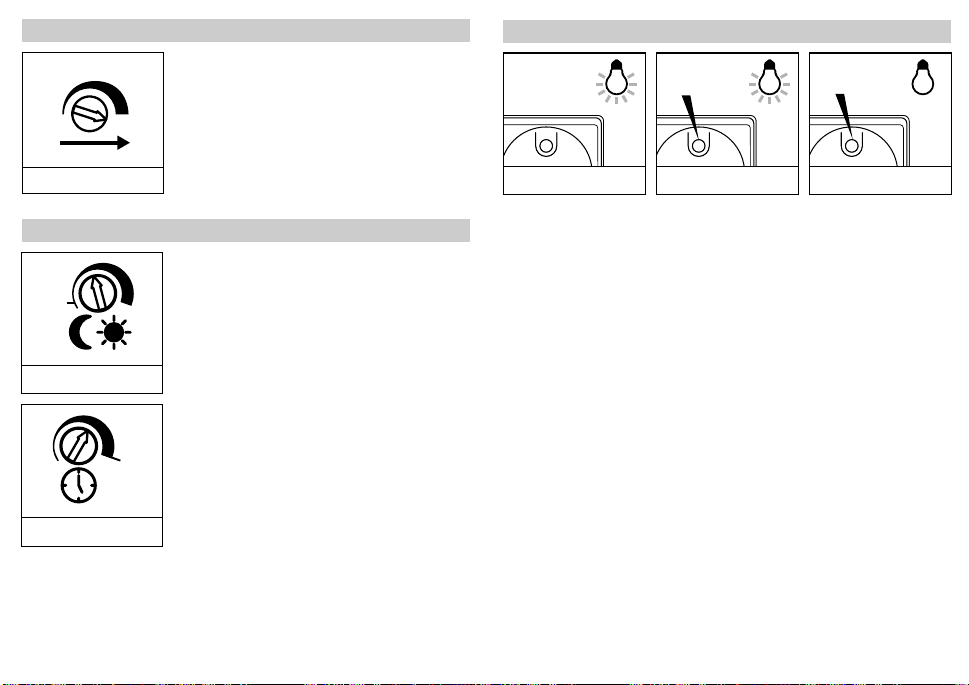

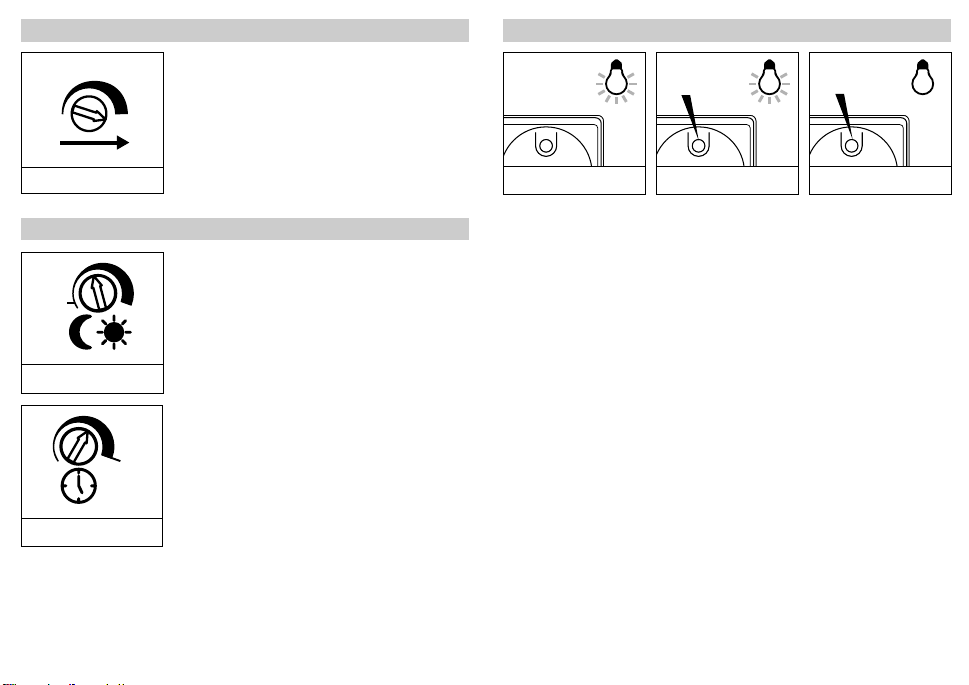

Funktionen

(IR 180 UP / HF 360 UP / NF 50 UP)

anschließend wieder span­nungsfrei schalten. Phasen
(L) und (L‘) sowie der Null­leiter (N) werden an die
Lüsterklemme angeschlos­sen. Ein Schutzleiter wird
nicht benötigt.

Wichtig: Ein Vertauschen
der Anschlüsse kann zur
Beschädigung des Gerätes
führen.

2. Grundelement  in die
Unterputzdose  ein­schieben und waage­recht ausrichten. Darauf
achten, dass die Kabel
nicht gequetscht werden.
Beide Schrauben der
Spreizkrallen andrehen
bis das Grundelement
fest sitzt oder mit Dosen­befestigungschrauben
am Tragring anschrau­ben.

3. Abdeckrahmen  und
Blende  auflegen und
Sensoreinheit  vorsich-

Berührungsloses Schalten

Bewegen Sie Ihre Hand im
Abstand von max. 5 cm vor
der Sensoreinheit und die
angeschlossene Leuchte
schaltet ein. Ebenso einfach
verfahren Sie beim Aus­schalten.

4. Nachdem der Netzan-

Nur IR 180 UP und
HF 360 UP:

Die Einstellregler für die
Funktionen sind hinter der
aufklappbaren Design­blende verborgen. Rast­nase der Sensoreinheit mit
einem Schraubendreher
eindrücken und Design­blende nach vorn klappen.

Hinweis:

Ein Parallelschalten von
IR 180 UP und HF 360 UP
ist möglich. Allerdings muss
an jeder Unterputzdose ein
Nullleiter vorhanden sein.
Die max. zu schaltende Lei­stung erhöht sich dadurch
nicht.

Orientierungslicht

Der SensorSchalter
NF50UP ist mit einer roten
LED ausgestattet. Sie dient
im Dunkeln als Orientier­ungslicht, damit der Schalter
leichter gefunden werden
kann.

Hinweis:

Ein Parallelschalten oder
das Austauschen einer vor­handenen Wechselschaltung
ist nicht möglich.

tig aufstecken und dabei
nicht verkanten.

schluss vorgenommen
ist, kann der Sensor­Schalter in Betrieb ge­nommen werden.
(s. Kapitel Funktionen).

(nur für NF 50 UP)

8

9

Funktionen

Reichweiteneinstellung
(Empfindlichkeit) 

Mit dem Begriff Reichweite
ist der etwa kreisförmige
Durchmesser gemeint, der
sich als Erfassungsbereich
ergibt.

(nur für HF 360 UP)

Stellschraube Linksanschlag
bedeutet minimale Reich­weite (ca. 1 m / Werksein­stellung).
Stellschraube Rechtsan­schlag bedeutet maximale
Reichweite (ca. 8 m).

Taster für Lichtfunktionen

1 x kurz 1 x 3 Sek.Sensor



(nur für IR 180 UP und HF 360 UP)

1 - 8 m

Funktionen (nur für IR 180 UP und HF 360 UP)

2

LUX

2 - 2000 Lux

30

10 Sek. - 30 Min.

Dämmerungseinstellung
(Ansprechschwelle)

Die gewünschte Ansprech­schwelle des Sensors kann
stufenlos von ca. 2 Lux
bis 2000 Lux eingestellt
werden.
Stellschraube Rechtsan­schlag bedeutet:
Tageslichtbetrieb ca. 2000
Lux (Werkseinstellung).

Zeiteinstellung
(Ausschaltverzögerung)

Die gewünschte Leucht­dauer der angeschlossenen
Leuchte kann stufenlos
von ca. 10 Sek. bis max.
30 Min. eingestellt werden.
Stellschraube Linksanschlag
bedeutet: kürzeste Zeit ca.
10 Sek. (Werkseinstellung)
Stellschraube Rechtsan­schlag bedeutet: längste
Zeit ca. 30 Min.
Durch jede erfasste Bewe­gung vor Ablauf dieser Zeit
wird die Zeituhr neu gestar­tet.

Stellschraube Linksanschlag







bedeutet: Dämmerungs­betrieb ca. 2 Lux.
Bei der Einstellung des Er­fassungsbereiches und für
den Funktionstest bei Tages­licht muss die Stellschraube
auf Rechtsanschlag stehen.

Bei der Einstellung des Er-





fassungsbereiches und für



den Funktionstest wird
empfohlen, die kürzeste
Zeit einzustellen.

Hinweis: Nach jedem Ab­schaltvorgang ist eine er­neute Bewegungserfassung
für ca. 2 Sekunden unter­brochen. Erst nach Ablauf
dieser Zeit kann der Sen­sor-Schalter bei Bewegung
wieder Licht schalten.

10 Sek. - 30 Min. max. 4 Std. AUS

Sensorbetrieb

Grundsätzlich arbeitet der
SensorSchalter im Sensor­betrieb. Bei Bewegung im
Erfassungsbereich wird das
Licht für die eingestellte
Zeit eingeschaltet.

Dauerlicht-Betrieb

Taster 1 x AN
Die angeschlossene Leuchte
wird für 4 Stunden auf
Dauerlicht gestellt (rote LED
leuchtet). Anschließend
geht der SensorSchalter
sofort wieder in den Sensor­betrieb über (rote LED aus).

Das Dauerlicht kann vor Ab­lauf der Zeit durch Drücken
des Tasters unterbrochen
werden (rote LED aus).

Dauer-Aus-Betrieb

Taster 3 sek. drücken.
Die angeschlossene Leuchte
wird ausgeschaltet (rote
LED blinkt).
Durch nochmaliges kurzes
Betätigen des Tasters geht
der SensorSchalter sofort
wieder in den Sensorbetrieb
über (rote LED aus).

1110

Betriebsstörungen

Störung Ursache Abhilfe

SensorSchalter
ohne Spannung

SensorSchalter
schaltet nicht ein

Betriebsstörungen

(IR 180 UP / HF 360 UP / NF 50 UP)



Sicherung defekt,
nicht eingeschaltet



Kurzschluss



SensorSchalter NF 50 UP
mit anderen Schaltern in
Wechselschaltung



Glühlampe defekt








(nur für IR 180 UP / HF 360 UP)

neue Sicherung, Netz­schalter einschalten,
Leitung überprüfen mit
Spannungsprüfer
Anschlüsse überprüfen
NF 50 UP nicht
wechselschaltungsfähig

Glühlampe austauschen

Störung Ursache Abhilfe

SensorSchalter
schaltet nicht ein

SensorSchalter
schaltet nicht aus

SensorSchalter
schaltet immer EIN/AUS



bei Tagesbetrieb,
Dämmerungseinstellung
steht auf Nachtbetrieb



Zusätzlicher Wechsel­schalter AUS



Sicherung defekt



dauernde Bewegung
im Erfassungsbereich



geschaltete Leuchte be­findet sich im Erfassungs­bereich des IR 180 UP
und schaltet durch Tem­peraturveränderung neu



Dauerlicht eingeschaltet
(rote LED leuchtet)



weiterer SensorSchalter
parallel geschaltet und
noch aktiv



geschaltete Leuchte be­findet sich im Erfassungs­bereich des IR 180 UP



Tiere bewegen sich im
Erfassungsbereich des
IR 180 UP



Gardine, Blume etc. be­wegt sich im Erfassungs­bereich des HF 360 UP
und schaltet durch Be­wegung neu



neu einstellen



einschalten



neue Sicherung,
evtl. Anschluss über­prüfen



Bereich kontrollieren



Bereich kontrollieren



Dauerlicht ausschalten



Zeiteinstellung des ande­ren SensorSchalters ab­warten



Bereich kontrollieren



Bereich kontrollieren



Bereich kontrollieren

Betrieb/Pflege

Der SensorSchalter eignet
sich zur automatischen
bzw. berührungslosen
(NF 50 UP) Schaltung von
Licht. Für spezielle Ein-

bruchalarmanlagen ist das
Gerät nicht geeignet, da die
hierfür vorgeschriebene
Sabotagesicherheit fehlt.
Die Oberfläche sollte bei

Verschmutzung mit einem
feuchten Tuch (ohne Rei­nigungsmittel) gesäubert
werden.

Konformitätserklärung

Das Produkt erfüllt folgende Richtlinien:
Niederspannungsrichtlinie 73/23/EWG mit Änderung

EMV-Richtlinie 89/336/EWG mit Änderung

HF 360 UP und NF 50 UP:

R & TTE Richtlinie 1999/5/EG mit Änderung über Funkanlagen

Herzebrock, im April 2003
Burkhard Steffen, Geschäftsleitung

und Telekommunikationsendeinrichtungen

Funktionsgarantie

Dieses STEINEL-Produkt
ist mit größter Sorgfalt
hergestellt, funktions- und
sicherheitsgeprüft nach
geltenden Vorschriften und
anschliessend einer Stich­probenkontrolle unterzo­gen.
STEINEL übernimmt die
Garantie für einwandfreie
Beschaffenheit und Funk­tion.

Die Garantiefrist beträgt
36 Monate und beginnt mit
dem Tag des Verkaufs an
den Verbraucher. Wir besei­tigen Mängel, die auf Mate­rial- oder Fabrikations­fehlern beruhen, die Garan­tieleistung erfolgt durch In­standsetzung oder Aus­tausch mangelhafter Teile
nach unserer Wahl.
Eine Garantieleistung ent­fällt für Schäden an Ver­schleißteilen, sowie für
Schäden und Mängel, die
durch unsachgemäße Be­handlung oder Wartung
auftreten. Weitergehende
Folgeschäden an fremden
Gegenständen sind ausge­schlossen.

Die Garantie wird nur ge­währt, wenn das unzerlegte
Gerät mit Kassenbon oder
Rechnung (Kaufdatum und
Händlerstempel), gut ver­packt, an die zutreffende
Servicestation eingesandt
oder in den ersten 6 Mona­ten dem Händler übergeben
wird.

Reparaturservice:
Nach Ablauf der Garantie­zeit oder Mängeln ohne
Garantieanspruch repariert
unser Werksservice. Bitte
das Produkt gut verpackt
an die nächste Services­tation senden.

12

13



Installation Instructions

Dear Customer,

Congratulation on purcha­sing your new STEINEL
Sensor Switch and thank
you for the confidence you
have shown in us. You have
chosen a high-quality
product that has been

manufactured, tested and
packed with the greatest
care. Please familiarise
yourself with these instruc­tions before attempting to
install the Sensor Switch as
prolonged reliable and

System components

IR 180 UP:

 Flush box
 Basic element
 Cover frame
 Surround
 Sensor unit
 Button for permanent

light and permanent
light OFF

 Permanent light and

permanent light OFF
indicator (red LED
behind lens)

 Catch

(Design shade for
function adjustment,
folding)

 Twilight setting

2 - 2000 lux

 Time setting

10 sec. - 30 min.

HF 360 UP:

 Flush box
 Basic element
 Cover frame
 Surround
 Sensor unit
 Button for permanent

light and permanent
light OFF

 Permanent light and

permanent light OFF
indicator (red LED)

 Catch

(Design shade for
function adjustment,
folding)

 Twilight setting

2 - 2000 lux

 Time setting

10 sec. - 30 min.

 Reach setting

1 - 8 m

Safety instructions



Disconnect the power
supply before any work
on the Sensor Switch!



During installation, the
electric power cable to
be connected must be
voltage-free. Therefore,

switch off the power first
and check freedom from
voltage with a voltage
tester.



Installation of the Sensor
Switch involves work on
the mains power supply;

trouble-free operation will
only be ensured if it is fitted
correctly.
We hope your new Sensor
Switch will give you lasting
satisfaction.

NF 50 UP:

 Flush box
 Basic element
 Cover frame
 Surround
 Sensor unit
 Orientation light

(red LED)

this work must therefore
be carried out profes­sionally in accordance
with regulations.

Principle

With the IR 180 UP and
HF 360 UP sensor
switches, groping for the
light switch is finally a thing
of the past! The intelligent
sensor technology switches

the light on automatically on
entering the room and off
again after the preset time.
This is not only extremely
convenient, but also in­creases safety and is ener-

IR 180 UP: HF 360 UP:

8 m
max.

Angle of coverage: 360°Angle of coverage: 180°

The IR 180 UP is equipped
with a pyro sensor which
detects the invisible heat
emitted by moving objects
(pedestrians, animals etc.).
The heat thus detected is
electronically converted and
switches on connected con­sumers (e.g. a light). No
heat radiation is detected
through obstacles, such as
walls or glass and no
switching therefore occurs.

The HF 360 UP is an active
motion detector. It reacts –
independently of tempera­ture – to the slightest move­ment. The integrated HF
sensor transmits high fre­quently electromagnetic
waves (5.8 GHz) and re­ceives their echo. In re­sponse to the slightest
movement in the detection
zone, the change in echo is
perceived by the sensor. A
microprocessor subse­quently triggers almost
without delay the switching
command "light on". Detec­tion is possible through
doors, panes of glass or
thin walls.

gy and cost saving. The NF
50 UP has a near field sen­sor for contact-free swit­ching.

NF 50 UP:

8 m
max.

The NF 50 UP has a near
field sensor system that
allows contact-free on and
off switching of installed
lights. Switching of the light
is therefore possible with
damp or dirty hands. The
switch is triggered by a
movement of the hand at a
distance of max. 5 cm.

Reach 5 m max.

5 cm
max.

14

15

Technical specifications

Dimensions:

Output:

Connection:

Contact gap:

Installation height:

Sensor technology:

Transmission output:

Angle of coverage:

Reach:

Twilight setting:

Time setting:

Permanent light:

Permanent light OFF:

Orientation light:

* Installation above a door

approx. 1.1 + 2.2 m*

Infrared sensor

-

180° with 90° angle
of aperture

max. 8 m

2 - 2000 lux

10 sec. - 30 min.

switchable (4 h)

switchable

-

IR 180 UP: NF 50 UP:HF 360 UP:

(H x W x D) 80 x 80 x 55 mm

max. 1000 W (ohmic load, e.g. filament bulb)
max. 500 VA (uncompensated, inductive, cos ϕ = 0.5

230 V, 50 Hz
3-lead connection (L, L’, N)

µ, contact clearance of less than 1.2 mm between the
contacts when unit is switched off.

e.g. fluorescent lamps )

approx. 1.1 + 2.2 m*

5.8 Ghz
High frequency

approx. 1 mW

360° with 140° angle
of aperture

1 - 8 m
continously adjustable

2 - 2000 lux

10 sec. - 30 min.

switchable (4 h)

switchable

-

approx. 1.1 m

5.8 Ghz
High frequency

approx. 1 mW

-

approx. 5 cm

-

-

-

-

red LED

Installation

Note for IR 180 UP:

The installation position
should be at least 1 m from
a light, since heat radiation
may trigger the system.

Installation procedure:

1. Pull the mains lead out
of the flush box and strip
the insulation from the
individual leads.

Connecting the supply
lead (refer to Ill. on
page 5)

The mains lead consists of
a 3 phase cable.
L = phase conductor

(usually black or
brown)

N = neutral conductor

(usually blue)

L‘ = phase conductor

(usually black or

brown)
If in doubt, the cable must
be identified with a voltage

Functions

(IR 180 UP / HF 360 UP / NF 50 UP)

tester. Switch off the current
again. Phases (L) and (L‘)
in addition to the neutral
conductor (N) are connec­ted to the terminal block. A
protective-earth conductor
is not required.

Important: Reversing the
connections may result in
damage to the unit.

2. Push the basic elem-

ent  into the flush box
 and arrange horizon­tally. Take care that the
cables are not pinched.
Tighten both screws on
the expansion claw until
the basic element is firm­ly seated or screw with
socket fixing screws on
the support ring.

3. Apply the cover frame 
and surround  and
carefully mount the sen­sor unit  without tilting.

4. Once the mains connec-

Only IR 180 UP and
HF 360 UP:

The adjustment controls for
the functions are concealed
behind the folding design
shade. Push in the catch on
the sensor unit with a screw­driver and fold the design
shade forwards.

Note:

Parallel switching of
IR 180 UP and HF 360 UP
is possible. Nevertheless, a
neutral lead must be pres­ent on each flush box. The
max. output to be switched
does not increase as a re­sult.

(only for NF 50 UP)

Contact-free switching

Move your hand in front of
the sensor unit at a dis­tance of max. 5 cm and the
connected light will switch
on.The procedure is equally
simple when switching off.

Orientation light

The Sensor Switch
NF 50 UP is equipped with
a red LED. This serves as
an orientation light in the
dark, so that the switch is
easier to find.

Note:

Parallel switching or ex­change of an existing two­way circuit is not possible.

tion has been made, the
sensor switch can be
operated (refer to Func­tions section).

16

17

Functions

Reach setting
(sensitivity) 

The term reach denotes
the approximately circular
diameter that results as the
detection zone.

(only for HF 360 UP)

Adjusting screw left stop
position means: minimum
reach (approx. 1 m / factory
setting).
Adjusting screw right stop
position means: maximum
reach (approx. 8 m).

Button for light functions 

1 x short 1 x 3 sec.Sensor

(only for IR 180 UP and HF 360 UP)

1 - 8 m

Functions

2

LUX

2 - 2000 lux

30

10 sec. - 30 min.

18

(only for IR 180 UP and HF 360 UP)

Twilight setting
(Response threshold)

The desired sensor re­sponse threshold can be
adjusted continuously from
approx. 2 lux to 2000 lux.
Adjusting screw right stop
position means: Daylight
operation approx. 2000 lux
(factory setting). Adjusting
screw left stop position
means: Night-time oper­ation approx. 2 lux.

Time setting
(Switch-off delay)

The desired duration of illu­mination of the connected
light can be continuously
adjusted from approx.
10 sec. to max. 30 min.
Adjusting screw left stop
position means: shortest
time approx. 10 sec. (fac­tory setting)
Adjusting screw right stop
position means: longest
time approx. 30 min.
The timer is restarted by
any motion detected before
this time elapses.

When adjusting the detec­tion zone and for the per-







formance test in daylight,
the adjusting screw must be
set to the RH stop position.

The shortest time setting is

 



recommended when adjus-

 

ting the detection zone and
performing a functional test.

Note: After every off
switching, further motion
detection is interrupted for
approx. 2 seconds. Only
after this time elapses is it
possible for the Sensor
Switch to switch light again.

10 sec. - 30 min. max. 4 hours OFF

Sensor mode

The Sensor Switch basi­cally operates in sensor
mode. The light is switched
on for the preset time in
response to movement
within the detection zone.

Permanent light mode

Button 1 x ON
The connected light is set to
permanent light for 4 hours
(red LED illuminates). After
this period, the sensor
switch immediately returns
to sensor mode (red LED
off).
Permanent light can be
interrupted before this time
elapses by pressing the
button (red LED off).

Permanent light OFF
mode

Press button for 3 sec.
The connected light is
switched off (red LED
flashes).
By briefly pressing the
button again, the Sensor
Switch returns immediately
to sensor mode (red LED
off).

19

Troubleshooting

Malfunction Cause Remedy

Sensor Switch
without power

Sensor Switch
does not switch ON

Troubleshooting

(IR 180 UP / HF 360 UP / NF 50 UP)



Fuse blown,
not switched on



Short circuit



Sensor switch NF 50 UP
in two-way switch oper­ation with other switches



Light bulb burnt out








(only for IR 180 UP / HF 360 UP)

Replace fuse; switch ON

mains switch; check
wiring with voltage tester
Check connections
NF 50 UP not capable of
two-way switch operation

Replace light bulb

Malfunction Cause Remedy

Sensor Switch
does not switch ON

Sensor Switch
does not switch OFF

Sensor Switch
keeps switching ON/OFF



Twilight setting in
nighttime mode during
daytime operation



Additional two-way
switch OFF



Fuse blown



Continued movement
within the detection zone



Switched on light is
within detection zone of
IR 180 UP and switches
on again as a result of
temperature change



Permanent light
operation switched on
(red LED illuminates)



Other Sensor Switch
is parallel-connected
and still active



Switched on light is
within IR 180 UP
detection zone



Animals moving in
IR 180 UP detection
zone



Curtains, flowers, etc.
move within the detec­tion zone of the HF 360
UP and cause switching
again by motion



Readjust



Switch power on



New fuse,
check connection if
required



Check detection zone



Check detection zone



Switch off permanent
light operation



Await time setting of the
other Sensor Switch



Check detection zone



Check detection zone



Check detection zone

20

Operation/Maintenance

The Sensor Switch is suit­able for automatic or con­tact-free switching (NF 50
UP) of light. The unit is not
suitable for special burglary

alarm systems, since it
lacks the sabotage protec­tion prescribed for this pur­pose. The surface should
be cleaned if dirty with a

damp cloth (without clean­ers).

Declaration of conformity

The product complies with the following guidelines:

Low voltage directive 73/23/EEC with amendment
EMC directive 89/336/EEC with amendment

HF 360 UP and NF 50 UP:

R & TTE directive 1999/5/EC with amendments concerning radio units

Herzebrock, April 2003
Burkhard Steffen, Management

and telecommunications facilities

Functional Warranty

This STEINEL product has
been manufactured with
great care, and its oper­ation and safety have been
tested in conformity with the
current regulations. Produc­tion is also submitted to
final random-sample test­ing.
STEINEL undertakes the
guarantee for perfect condi­tion and function.

The warranty period is
36 months, starting on the
date of sale to the user. We
undertake to remedy faults
caused by material or
manufacturing defects. This
warranty undertaking shall
be performed by the repair
or replacement of the de­fective parts, at our own
discretion.
This warranty shall not
cover damage to wearing
parts or damage and faults
caused by incorrect oper­ation or maintenance. Fur­ther consequential damage
to external items is exclud­ed.

Claims under warranty
shall only be accepted if the
product is sent fully assem­bled and well packed com­plete with sales slip or in­voice (date of purchase and
dealer's stamp) to the ap­propriate Service Centre or
handed in to the dealer
within the first 6 months.

Repair Service:
Our Customer Service
Department will repair faults
not covered by warranty or
after the warranty period.
Please send the product
well packed to your nearest
Service Centre.

21

F

Instructions de montage

Cher client,

Nous vous remercions de la
confiance que vous avez té­moignée à STEINEL en ache­tant cet interrupteur à détec­teur. Vous avez choisi un arti­cle de très grande qualité, fa­briqué, testé et conditionné

avec le plus grand soin. Avant
de l'installer, veuillez lire atten­tivement ces instructions de
montage. En effet, seules une
installation et une mise en ser­vice correctement effectuées
garantissent durablement un

Description de l'appareil

IR 180 UP :



Boîte d’encastrement



Mécanisme



Cadre saillie



Enjoliveur



Détecteur



Poussoir pour éclairage
permanent et arrêt
permanent



Témoin d’éclairage
permanent et d’arrêt
permanent (DEL rouge
derrière la lentille)



Cran
(La plaque design s’ouvre
pour permettre le réglage
des fonctions)



Réglage de crépuscularité
2 – 2 000 lux



Temporisation
10 s – 30 min

HF 360 UP :



Boîte d’encastrement



Mécanisme



Cadre saillie



Enjoliveur



Détecteur



Poussoir pour éclairage
permanent et arrêt
permanent



Témoin d’éclairage
permanent et d’arrêt
permanent (DEL rouge)



Cran
(La plaque design s’ouvre
pour permettre le réglage
des fonctions)



Réglage de crépuscularité
2 – 2 000 lux



Temporisation
10 s – 30 min



Réglage de la portée
1 – 8 m

Consignes de sécurité



Avant toute intervention sur
l'interrupteur à détecteur,
couper l'alimentation élec­trique!



Pendant le montage, les
conducteurs à raccorder
doivent être hors tension.
Il faut donc d'abord couper

le courant et s'assurer de
l'absence de courant à
l'aide d'un testeur de
tension.



L'installation de l'interrup­teur à détecteur implique
une intervention sur le
réseau électrique et doit

fonctionnement impeccable
et fiable.
Nous souhaitons que votre
nouvel interrupteur à dé­tecteur vous apporte entière
satisfaction.

NF 50 UP :



Boîte d’encastrement



Mécanisme



Cadre saillie



Enjoliveur



Détecteur



Veilleuse
(DEL rouge)

donc être effectuée correc­tement et conformément à
la norme NF C-15100.

Le principe

Avec les interrupteurs à détec­teur IR 180 UP et HF 360 UP,
la recherche à tâtons de
l’interrupteur, c’est vraiment
du passé ! Quand une per­sonne entre dans la pièce, la
technique de détection intelli-

allume automatiquement

gente
la lumière et l’éteint après
écoulement de la durée ré­glée. C’est bien entendu très
confortable, mais cela aug­mente aussi la sécurité et,
accessoirement, cela permet

IR 180 UP : HF 360 UP :

max.
8 m

Angle de détection : 360°Angle de détection : 180°

L'IR 180 UP est muni d'un
détecteur pyroélectrique qui
détecte le rayonnement de
chaleur invisible émis par les
corps en mouvement (person­nes, animaux, etc.). Ce rayon­nement de chaleur capté est
ensuite traité par un système
électronique qui met en mar­che l'appareil raccordé (p. ex.
une lampe). Les obstacles
comme les murs ou les vitres
s'opposent à la détection du
rayonnement de chaleur et
empêchent toute commuta­tion.

Le HF 360 UP est un détec­teur de mouvement actif. Il
réagit, indépendamment de la
température, au moindre mou­vement. Le détecteur HF inté­gré émet des ondes électro­magnétiques à haute fréquen­ce (5,8 GHz) et reçoit leur
écho. Au moindre mouvement
dans la zone de détection, le
système détecte la modifica­tion de l’écho. Un micropro­cesseur déclenche alors pres­que instantanément la com­mande « Allumer la lumière ».
L’appareil peut détecter les
mouvements à travers les
portes, les vitres et les parois
de faible épaisseur.

de réduire la consommation
d’énergie et donc de réaliser
des économies. Le NF 50 UP
a un détecteur de proximité
permettant d’allumer et
d’éteindre la lumière sans
toucher l’interrupteur.

NF 50 UP :

max.
8 m

Portée : max. 5 cm

Le NF 50 UP a un système à
détecteur de proximité per­mettant d’allumer et d’éteindre
les lampes déjà installées
sans toucher l’interrupteur. Il
est ainsi possible d’allumer et
d’éteindre la lumière même
avec des mains humides ou
mouillées. On actionne l’inter­rupteur par un mouvement de
la main à une distance de
5 cm max.

max.
5 cm

22

23

Caractéristiques techniques

IR 180 UP : NF 50 UP :HF 360 UP :

Dimensions :
Puissance :

Alimentation :

Ouverture de contact :

Hauteur de montage :
Système de détection :

Puissance d’émission :
Angle de détection :

Portée :

Réglage de crépuscularité :
Temporisation :
Éclairage permanent :
Arrêt permanent :
Veilleuse :
* Montage au-dessus d’une porte

(H x L x P) 80 x 80 x 55 mm
max. 1 000 W (charge ohmique, p. ex. lampe à incandescence)

max. 500 VA (non compensée, inductive, cos ϕ = 0,5

230 V, 50 Hz
Branchement trifilaire (L, L’, N)

µ, largeur d’ouverture de contact inférieure à 1,2 mm entre les
contacts à l’arrêt

env. 1,1 et 2,2 m*
Détecteur à

infrarouge

­180° avec ouverture

angulaire de 90°
max. 8 m

2 – 2 000 lux
10 s – 30 min
commutable (4 h)
commutable

-

p.ex. lampes fluorescentes)

env. 1,1 et 2,2 m*
5,8 Ghz

Haute fréquence
env. 1 mW
360° avec ouverture

angulaire de 140°
1 – 8 m

réglable en continu
2 – 2 000 lux
10 s – 30 min
commutable (4 h)
commutable

-

env. 1,1 m
5,8 Ghz

Haute fréquence
env. 1 mW

-

env. 5 cm

-

-

-

­DEL rouge

Installation

Remarque à propos de
l’IR 180 UP: Il faut monter

l’appareil à 1 m au moins
d’une lampe, car la chaleur
pourrait entraîner un dé­clenchement intempestif
du système.

Séquence de montage:

1. Tirer la conduite secteur en
dehors de la boîte d’encas­trement et dénuder les con­ducteurs.

Branchement du câble
secteur (cf. fig. page 5)

La conduite secteur est com­posée d'un câble à 3 conduc­teurs:
L = phase (généralement

noir ou marron)

N = neutre

(généralement bleu)

L‘ = phase commandée

(généralement noir ou
marron)

Fonctionnement

(IR 180 UP / HF 360 UP / NF 50 UP)

En cas de doute, il faut identi­fier les câbles avec un testeur
de tension puis les remettre
hors tension. Raccorder les
conducteurs de phase (L) et
(L’) et le conducteur de neutre
(N) au domino. Un conducteur
de terre n’est pas nécessaire.
Important : une inversion des
branchements peut entraîner
la détérioration de l’appareil.

2. Enfoncer le mécanisme
dans la boîte d’encastre-



et le mettre en po-

ment
sition horizontale en s’as­surant de ne pas écraser
les câbles. Visser les deux
vis des griffes de fixation
jusqu’à ce que le mécanis­me soit solidement fixé ou
le visser sur le support.

3. Poser le cadre saillie
l’enjoliveur
soigneusement en place le
détecteur



qu’il n’est pas coincé.



et mettre

en s’assurant





et

(Uniquement pour le NF 50 UP)

Commande sans contact

Faites un mouvement de la
main à 5 cm max. du détec­teur et la lampe raccordée
s’allume. Pour l’éteindre, c’est
aussi simple.

4. Après avoir fait le branche­ment au secteur, vous pou­vez mettre l’interrupteur à
détecteur en service (cf.
chapitre Fonctions).

Uniquement pour IR 180 UP
et HF 360 UP :

Les vis de réglage des fonc­tions sont dissimulées derrière
la plaque design rabattable.
Enfoncer le cran du détecteur
à l’aide d’un tournevis et ouvrir
la plaque design vers l’avant.

Note :

l’IR 180 UP et le HF 360 UP
peuvent être branchés en
parallèle, mais chaque boîte
d’encastrement doit avoir un
conducteur de neutre. Cela
n’augmente pas la puissance
maximale commandée.

Veilleuse

L’interrupteur à détecteur
NF 50 UP est muni d’une DEL
rouge qui sert de veilleuse et
permet de trouver plus facile­ment l’interrupteur dans l’obs­curité.

Note :

un branchement en parallèle
ou le remplacement d’un mon­tage va-et-vient ne sont pas
possibles.

24

25

Fonctionnement

(Uniquement pour le HF 360 UP)

Réglage de la portée
(sensibilité)

On entend par portée le dia­mètre de la zone de détection
de forme à peu près circulaire.



La portée est à son minimum
(env. 1 m) quand la vis de
réglage est en butée à gauche
(réglage d’usine), à son maxi­mum (env. 8 m) quand la vis
est en butée à droite.



Poussoir pour fonctions d’éclairage

1 x brève 1 x 3 sCapteur

(Uniquement p. IR 180 UP/HF 360 UP)

1 – 8 m

Fonctionnement

2

LUX

2 – 2 000 lux

10 s – 30 min

26

Réglage de crépuscularité
(seuil de réaction)

Le seuil de réaction du détec­teur est réglable en continu
d'env. 2 à 2 000 lux.
Lorsque la vis de réglage est
en butée à droite, l'appareil
est en fonctionnement diurne,
soit env. 2 000 lux (réglage
effectué en usine). Lorsque la
vis est en butée à gauche,
l'appareil est en fonctionne-

Minuterie (temporisation
de l'extinction)

La durée d'éclairage souhaitée
est réglable en continu d'envi­ron 10 s à 30 min maxi.
La temporisation est à son

30

minimum (env. 10 s, réglage
effectué en usine) quand la
vis de réglage est en butée à
gauche, à son maximum (env.
30 min) quand la vis est en
butée à droite.
La minuterie redémarre à cha­que détection d’un mouvement
avant la fin de cette durée.

(Uniquement pour IR 180 UP/HF 360 UP)

ment crépusculaire, soit env.
2 lux.







Lors du réglage de la zone de
détection et du test de fonc­tionnement en plein jour, il faut
mettre la vis de réglage en
butée à droite.







Lors du réglage de la zone de
détection et du test de fonc­tionnement, nous recomman­dons de mettre la vis de régla­ge en butée à gauche (mini­mum).

Note : après chaque extinc­tion, la détection du mouve­ment est interrompue pendant
2 secondes environ.
L’interrupteur à détecteur ne
peut rallumer la lumière en
cas de mouvement qu’à la fin
de ces 2 secondes.

10 s - 30 min. 4 h max. ARRÊT

Mode détection

L’interrupteur à détecteur
fonctionne normalement en
mode détection. La détection
d’un mouvement dans la zone
allume l’éclairage pendant la
durée réglée.

Mode éclairage permanent

Poussoir 1 fois MARCHE
La lampe raccordée passe
pour 4 heures en éclairage
permanent (DEL rouge allu­mée). L’interrupteur à détec­teur repasse ensuite immédia­tement en mode détection
(DEL rouge éteinte).
Avant la fin des quatre heures,
on peut éteindre la lumière en
appuyant sur l’interrupteur
(DEL rouge éteinte).

Mode arrêt permanent

Appuyer 3 s sur le poussoir.
La lampe raccordée s’éteint
(la DEL rouge clignote).
L’interrupteur à détecteur re­passe ensuite immédiatement
en mode détection (DEL rouge
éteinte) si on actionne encore
brièvement le poussoir.

27

Dysfonctionnements

Problème Cause Remède

L'interrupteur à détecteur
n'est pas sous tension

L'interrupteur à détecteur
ne s'allume pas



Fusible défectueux,
appareil hors circuit



Court-circuit



Interrupteur à détecteur
NF 50 UP en montage
va-et-vient avec d’autres
interrupteurs



Ampoule défectueuse

Dysfonctionnements

(IR 180 UP / HF 360 UP / NF 50 UP)



Changer le fusible défec­tueux, mettre l'interrupteur
en circuit, vérifier le câble à
l'aide d'un testeur de
tension



Vérifier le branchement



Le NF 50 UP ne convient
pas pour un montage
va-et-vient



Changer l'ampoule

(Uniquement pour IR 180 UP / HF 360 UP)

Problème Cause Remède

L'interrupteur à détecteur
ne s'allume pas

L'interrupteur à détecteur
ne s'éteint pas

L'interrupteur à détecteur
s'allume et s'éteint
continuellement



Pendant la journée, le
réglage de crépuscularité
est en position nocturne



Interrupteur va-et-vient
supplémentaire ARRÊTÉ



Fusible défectueux



Mouvement continu dans
la zone de détection



La lampe raccordée se
trouve dans la zone de
détection de l'IR 180 UP et
se rallume sous l'effet des
variations de température



Éclairage permanent activé
(DEL rouge allumée)



Autre interrupteur à
détecteur branché en
parallèle et encore actif



La lampe raccordée se
trouve dans la zone de
détection de l'IR 180 UP



Des animaux se déplacent
dans la zone de détection
de l'IR 180 UP



Un rideau, une fleur, etc.,
bouge dans la zone de
détection du HF 360 UP et
entraîne un nouveau
déclenchement



Régler à nouveau



Mettre en circuit



Changer le fusible,
éventuellement vérifier
le branchement



Contrôler la zone de
détection



Contrôler la zone de
détection



Éteindre l’éclairage
permanent



Attendre la temporisation
de l’autre interrupteur à
détecteur



Contrôler la zone de
détection



Contrôler la zone de
détection



Contrôler la zone de
détection

28

Utilisation/entretien

Le détecteur de mouvement
est indiqué pour la commu­tation automatique ou sans
contact (NF 50 UP) de

l’éclairage. Il n’est toutefois
pas prévu pour les alarmes
spéciales anti-intrusion car il
n’est pas protégé contre le

vandalisme. Si la surface se
salit, on la nettoiera avec un
chiffon humide (ne pas utiliser
de détergent).

Déclaration de conformité

Le produit répond aux prescriptions des directives suivantes :
Directive Basse Tension 73/23/CEE et modification
Directive Compatibilité Électromagnétique 89/336/CEE et modification

HF 360 UP et NF 50 UP :

Directive sur les équipements hertziens et les équipements terminaux de télécommunications
(R&TTE) 1999/5/CE

Herzebrock, avril 2003
Burkhard Steffen, direction

Service après-vente et garantie

Ce produit STEINEL a été fa­briqué avec le plus grand soin.
Son fonctionnement et sa sé­curité ont été contrôlés sui­vant des procédures fiables et
il a été soumis à un contrôle
final par sondage.
STEINEL garantit un état et
un fonctionnement irréprocha­bles.

La durée de garantie est de
36 mois et débute au jour de
la vente au consommateur.
Nous remédions aux défauts
provenant d'un vice de matière
ou de construction. La garan­tie sera assurée à notre dis­crétion par réparation ou
échange des pièces défec­tueuses.
La garantie ne s'applique ni
aux pièces d'usure, ni aux
dommages et défauts dus à
une utilisation ou maintenance
incorrectes. Les dommages
consécutifs causés à d'autres
objets sont exclus de la
garantie.

La garantie ne s'applique que
si l'appareil non démonté est
retourné à la station de ser­vice après-vente la plus
proche, dans un emballage
adéquat, accompagné d'une
facture ou d'un ticket de cais­se portant la date d'achat et le
cachet du vendeur ou s'il est
remis au vendeur dans les
6 premiers mois de la garan­tie.

Service de réparation :
Le service après-vente de
notre usine effectue égale­ment les réparations non cou­vertes par la garantie ou sur­venant après l'expiration de
celle-ci. Veuillez envoyer le
produit correctement emballé
à la station de service après­vente la plus proche.

29



Montagehandleiding

Geachte klant,

Hartelijk dank voor het
vertrouwen dat u met de
aanschaf van uw nieuwe
sensorschakelaar van
STEINEL in ons stelt.
U heeft een modern kwali­teitsproduct gekocht, dat

met uiterste zorgvuldigheid
vervaardigd, getest en ver­pakt werd. Lees voor de in­stallatie deze gebruiksaan­wijzing nauwkeurig door,
want alleen een vakkundige
installatie en dito ingebruik-

Beschrijving van het apparaat

IR 180 UP:

 Inbouwwandcontactdoos
 Basiselement
 Afdekframe
 Lijst
 Sensorunit
 Knop voor permanente

verlichting en permanent
uit

 Indicatie permanente

verlichting en permanent
uit (rode LED achter de
lens)

 Arrêteerpal

(designkapje kan voor
instelling van de functie
worden opengeklapt)

 Schemerinstelling

2 – 2000 lux

 Tijdsinstelling

10 sec. – 30 min.

HF 360 UP:

 Inbouwwandcontactdoos
 Basiselement
 Afdekframe
 Lijst
 Sensorunit
 Knop voor permanente

verlichting en permanent
uit

 Indicatie permanente

verlichting en permanent
uit (rode LED)

 Arrêteerpal

(designkapje kan voor
instelling van de functie
worden opengeklapt)

 Schemerinstelling

2 – 2000 lux

 Tijdsinstelling

10 sec. – 30 min.

 Reikwijdteinstelling

1 – 8 m

Veiligheidsvoorschriften



Voordat u werkzaamhe­den aan de sensorscha­kelaar uitvoert altijd eerst
de stroomtoevoer onder­breken!



Bij de montage moet de
aan te sluiten elektrische
leiding spanningsvrij zijn.
Daarom eerst de stroom

30

uitschakelen en op span­ningsloosheid testen met
een spanningstester.



Bij de installatie van de
sensorschakelaar werkt
u met elektrische stroom.
Dit moet vakkundig en
volgens de gebruikelijke
installatievoorschriften

neming garanderen een
duurzaam, betrouwbaar en
storingvrij gebruik.
Wij wensen u veel plezier
met uw nieuwe sensorscha­kelaar.

NF 50 UP:

 Inbouwwandcontactdoos
 Basiselement
 Afdekframe
 Lijst
 Sensorunit
 Oriëntatielicht

(rode LED)

en aansluitingsvoor­waarden worden uitge­voerd. (: NEN 1010,

B: (AREI) NBN 15-101)

Het principe

Met de sensorschakelaars
IR 180 UP en HF 360 UP
behoort het zoeken naar de
lichtschakelaar definitief tot
het verleden! De intelligente
sensortechniek schakelt het
licht bij het betreden van de

ruimte automatisch aan en
na afloop van de ingestelde
tijd weer uit. Dat is niet al­leen erg handig, maar het
verhoogt ook de veiligheid
en is bovendien ook ener­gie- en kostenbesparend.

IR 180 UP: HF 360 UP:

max.
8 m

Registratiehoek: 360°Registratiehoek: 180°

IR 180 UP is voorzien van
een pyro-sensor, die de
onzichtbare warmtestraling
van bewegende mensen,
dieren enz. registreert.
Deze zo geregistreerde
warmtestraling wordt elek­tronisch omgezet en aange­sloten apparatuur (bijv. een
lamp) wordt ingeschakeld.
Door hindernissen, zoals
bijv. muren of ruiten, wordt
geen warmtestraling her­kend, dus vindt ook geen
schakeling plaats.

HF 360 UP is een actieve
bewegingsmelder. Hij rea­geert – onafhankelijk van
de temperatuur – op de
kleinste bewegingen. De
geïntegreerde HF-sensor
zendt hoogfrequente elek­tromagnetische golven
(5,8 GHz) uit en vangt de
echo daarvan op. Bij de
kleinste beweging in het
registratiebereik wordt de
veranderde echo door de
sensor geregistreerd. Een
microprocessor geeft dan
vrijwel zonder vertraging
het schakelbevel „licht in­schakelen“. Ook door deu­ren, ruiten of dunne wanden
heen worden bewegingen
geregistreerd.

Type NF 50 UP beschikt
over een sensor die ervoor
zorgt dat er zonder aanra­king wordt geschakeld.

NF 50 UP:

max.
8 m

Reikwijdte: max. 5 cm

NF 50 UP beschikt over
een sensor-systeem, dat
in- en uitschakelen van
aangesloten lampen zonder
aanraking mogelijk maakt.
Het is dus ook mogelijk om
licht in te schakelen als
men vieze of natte handen
heeft. De schakeling wordt
veroorzaakt door een hand­beweging op een afstand
van max. 5 cm.

max.
5 cm

31

Technische gegevens

Afmetingen:

Vermogen:

Stroomtoevoer:

Contactopening:

Montagehoogte:

Sensor:

Zendvermogen:

Registratiehoek:

Reikwijdte:

Schemerinstelling:

Tijdsinstelling:

Permanente verlichting:

Permanent uit:

Oriëntatielicht:

* Montage boven de deur

IR 180 UP: NF 50 UP:HF 360 UP:

(h x b x d) 80 x 80 x 55 mm

max. 1000 W (ohmse belasting, bijv. gloeilamp)
max. 500 VA (niet gecompenseerd, inductief,

230 V, 50 Hz
3-draden-aansluiting (L, L’, N)

µ, breedte contactopening kleiner dan 1,2 mm tussen
de contacten in uitgeschakelde toestand.

ca. 1,1 en 2,2 m*

infrarood sensor

-

180° met
90° openingshoek

max. 8 m

2 – 2000 lux

10 sec. – 30 min.

instelbaar (4 uur)

inschakelbaar

-

cos ϕ = 0,5, bijv. TL-lampen)

ca. 1,1 en 2,2 m*

5,8 Ghz
hoogfrequentie

ca. 1 mW

360° met
140° openingshoek

1 – 8 m
traploos instelbaar

2 – 2000 lux

10 sec. – 30 min.

instelbaar (4 uur)

inschakelbaar

-

ca. 1,1 m

5,8 Ghz
hoogfrequentie

ca. 1 mW

-

ca. 5 cm

-

-

-

-

rode LED

Installatie

Opmerking voor
IR 180 UP:

De plaats van montage
moet minimaal 1 m van een
lamp verwijderd zijn, omdat
warmtestraling de sensor
kan activeren.

Montagestappen:

1. Stroomkabel uit de
inbouwwandcontactdoos
trekken en de verschil­lende aders strippen.

Aansluiting van de
stroomtoevoer
(zie afb. blz. 5)

De stroomtoevoer bestaat
uit een 3-polige kabel:
L = stroomdraad (meestal

zwart of bruin)

N = nuldraad

(meestal blauw)

L‘ = fase (meestal zwart of

bruin)
In geval van twijfel moeten
de kabels met een span­ningstester worden geïden­tificeerd; vervolgens weer

Functies

(IR 180 UP / HF 360 UP / NF 50 UP)

spanningsvrij maken. De
fases (L) en (L’), alsmede
de nuldraad (N) worden aan
het kroonsteentje aangeslo­ten. Een aarddraad is niet
nodig.

Belangrijk: Verwisseling
van de aansluitingen kan
leiden tot beschadiging van
de apparatuur.

2. Basiselement  in de

inbouwwandcontactdoos
 schuiven en horizon­taal uitlijnen. Let erop,
dat de kabels niet inge­klemd worden. Beide
schroeven van de spreid­klemmen vastdraaien tot
het basiselement vastzit
of met bevestigings­schroeven van de con­tactdoos aan de draag­ring vastschroeven.

3. Afdekframe  en lijst 

aanbrengen; sensorunit
 voorzichtig plaatsen,
vooral niet kantelen.

4. Nadat de stroomtoevoer

Alleen IR 180 UP en
HF 360 UP:

De instelknoppen voor de
functies zijn verborgen ach­ter het designkapje, dat
opengeklapt kan worden.
Druk de arrêteerpal van de
sensor met een schroeven­draaier in en klap het de­signkapje naar voren.

Opmerking:

Het is ook mogelijk om
IR 180 UP en HF 360 UP
parallel te schakelen. Dan
moet er echter bij iedere in­bouwwandcontactdoos een
nuldraad zijn. Het lichtver­mogen dat maximaal kan
worden ingeschakeld, wordt
daardoor niet verhoogd.

(alleen voor NF 50 UP)

Schakelen zonder
aanraken

Beweeg uw hand op een af­stand van max. 5 cm voor
de sensor en de aangeslo­ten lamp zal inschakelen.
Het uitschakelen gaat op
dezelfde manier.

Oriëntatielicht

De sensorschakelaar
NF 50 UP is voorzien van
een rode LED. Die dient in
het donker als oriëntatie­licht, zodat de schakelaar
sneller gevonden wordt.

Opmerking:

Het is niet mogelijk om pa­rallel te schakelen of een
aanwezige hotelschakeling
te vervangen.

is aangesloten, kan de
sensorschakelaar inge­schakeld worden (zie
hoofdstuk Functies).

32

33

Functies

Reikwijdteinstelling
(gevoeligheid) 

Met het begrip reikwijdte
wordt de ongeveer cirkel­vormige diameter bedoeld,
die als registratiebereik
ontstaat.

(alleen voor HF 360 UP)

Stelschroef naar de linker
aanslag betekent een mini­male reikwijdte (ca. 1 m /
instelling af fabriek), stel­schroef naar de rechter
aanslag betekent maximale
reikwijdte (ca. 8 m).

Knoppen voor lichtfuncties

1 x kort 1 x 3 sec.Sensor







(alleen voor IR 180 UP/HF 360 UP)

1 – 8 m

Functies

2

LUX

2 – 2000 lux

10 sec. – 30 min.

34

Schemerinstelling
(drempelwaarde)

De gewenste drempelwaar­de van de sensor kan trap­loos worden ingesteld van
ca. 2 lux tot 2000 lux.
Stelschroef naar rechter
aanslag betekent: daglicht­instelling, ca. 2000 lux (in­stelling af fabriek). Stel­schroef naar linker aanslag
betekent: schemerstand
ca. 2 lux.

Tijdsinstelling
(uitschakelvertraging)

De gewenste brandduur
van de aangesloten lamp
kan traploos van ca.
10 sec. tot max. 30 min.

30

worden ingesteld.
Stelschroef naar de linker
aanslag betekent -kortste
tijd, ca. 10 sec. (instelling af
fabriek), stelschroef naar de
rechter aanslag betekent

-langste tijd, ca. 30 min.
De tijdklok wordt door iede­re geregistreerde beweging
voor afloop van deze tijd
opnieuw gestart.

(alleen voor IR 180 UP/HF 360 UP)

Bij de instelling van het re-





gistratiebereik en voor de



functiecontrole bij daglicht
moet de stelschroef op de
rechter aanslag staan.

Bij de instelling van het re-

 

gistratiebereik en voor de



 

functiecontrole raden wij
aan de kortste tijd in te stel­len.

Opmerking: Na iedere uit­schakeling is een hernieuw­de bewegingsregistratie ge­durende ca. 2 sec. niet mo­gelijk. Pas na afloop van
deze tijd kan de sensor­schakelaar bij beweging
weer licht inschakelen.

10 sec. - 30 min. max. 4 uur UIT

Sensormodus

De sensorschakelaar werkt
in principe in sensormodus.
Bij een beweging in het re­gistratiebereik wordt het
licht gedurende de ingestel­de tijd ingeschakeld.

Permanente verlichting­stand

Knop 1 x AAN
De aangesloten lamp scha­kelt voor 4 uur over op per­manente verlichting (rode
LED brandt). Vervolgens
schakelt de sensorscha­kelaar onmiddellijk weer
over op sensormodus (rode
LED uit).
De permanente verlichting
kan voor afloop van de tijd
worden uitgeschakeld door
nogmaals op de knop te
drukken (rode LED uit).

Permanent-uit-modus

Toets 3 sec. indrukken.
De aangesloten lamp wordt
uitgeschakeld (rode LED
knippert).
Door nog een keer kort op
de toets te drukken, scha­kelt de sensorschakelaar
onmiddellijk weer over op
sensormodus (rode LED
uit).

35

Storingen

(IR 180 UP / HF 360 UP / NF 50 UP)

Storing Oorzaak Oplossing

Sensorschakelaar
zonder spanning

Sensorschakelaar
schakelt niet aan

Storingen



zekering defect,
niet ingeschakeld



kortsluiting



sensorschakelaar
NF 50 UP met andere
schakelaars gekoppeld
in hotelschakeling



gloeilamp defect

(alleen voor IR 180 UP / HF 360 UP)



nieuwe zekering, net­schakelaar inschakelen,
leiding testen met span­ningstester



aansluitingen controleren



NF 50 UP niet geschikt
voor hotelschakeling



gloeilamp verwisselen

Storing Oorzaak Oplossing

Sensorschakelaar
schakelt niet aan

Sensorschakelaar
schakelt niet uit

Sensorschakelaar
schakelt steeds AAN/UIT



bij daglicht,
lichtinstelling staat op
schemerstand



extra hotelschakelaar
UIT



zekering defect



permanente beweging
in het registratiebereik



de ingeschakelde lamp
is in het registratiebereik
van IR 180 UP en gaat
door temperatuurswisse­ling opnieuw aan



permanente verlichting
ingesteld (rode LED
brandt)

 andere sensorschakelaar

is parallel geschakeld en
nog actief

 de ingeschakelde lamp

is in het registratiebereik
van IR 180 UP

 er zijn bewegende dieren

in het registratiebereik
van IR 180 UP

 gordijn, bloem enz. be-

weegt in het registratie­bereik van HF 360 UP en
schakelt de lamp door
beweging opnieuw aan



opnieuw instellen



inschakelen



nieuwe zekering, evtl.
aansluiting controleren



bereik controleren



bereik controleren



permanente verlichting
uitschakelen

 tijdsinstelling van de an-

dere sensorschakelaar
afwachten

 bereik controleren

 bereik controleren

 bereik controleren

Gebruik/onderhoud

De sensorschakelaar is
geschikt voor het automa­tisch inschakelen van licht,
resp. zonder aanraking
(NF 50 UP).

Voor speciale inbraaka­larminstallaties is het appa­raat niet geschikt, omdat de
voorgeschreven sabota­gebeveiliging hiervoor ont-

breekt. Het oppervlak moet
bij vervuiling met een voch­tige doek (zonder schoon­maakmiddel) worden
gereinigd.

Conformiteitsverklaring

Dit product voldoet aan de volgende richtlijnen

Laagspanningsrichtlijn 73/23/EG met wijziging
EMC-richtlijn 89/336/EG met wijziging

HF 360 UP en NF 50 UP:

R & TTE richtlijn 1999/5/EG met wijziging inzake radioinstallaties en

Herzebrock, april 2003
Burkhard Steffen, directie

telecommunicatie-eindapparatuur

Functie-garantie

Dit STEINEL-product is met
grote zorgvuldigheid gefa­briceerd, getest op goede
werking en veiligheid vol­gens de geldende voor­schriften, en aansluitend
steekproefsgewijs gecon­troleerd.
STEINEL verleent garantie
op de storingvrije werking.

De garantietermijn bedraagt
36 maanden en gaat in op
de datum van de aanschaf
door de klant. Alle klachten,
die berusten op materiaal­of fabricagefouten, worden
door ons opgelost. De ga­rantie bestaat uit reparatie
of vernieuwen van de de­fecte onderdelen, door ons
te beoordelen.
Garantie vervalt bij schade
aan onderdelen, die aan
slijtage onderhevig zijn en
bij schade of gebreken, die
door ondeskundig gebruik
of onderhoud ontstaan.
Schade aan andere voor­werpen is uitgesloten van
garantie.

De garantie wordt alleen
verleend, als het niet-gede­monteerde apparaat met
kassabon of rekening (met
aankoopdatum en winke­liersstempel), goed verpakt,
aan het betreffende service­adres wordt opgestuurd of
binnen de eerste 6 maan­den naar de winkelier wordt
teruggebracht.

Reparatie-service:
Na afloop van de garantie­termijn of bij schade die niet
onder de garantie valt, kan
ook door ons gerepareerd
worden. Gelieve het pro­duct goed verpakt aan het
dichtstbijzijnde service­adres op te sturen.

36

37

I

Istruzioni per il montaggio

Gentile Cliente,

molte grazie per la fiducia di­mostrata nei nostri confronti
con l’acquisto del nuovo inter­ruttore a sensore STEINEL.
Avete scelto un apparecchio di
alta qualità, che viene prodot­to, testato e confezionato con

grande accuratezza. Vi preghi­amo di leggere attentamente
le presenti istruzioni di montag­gio prima di eseguire l’instal­lazione, in quanto solo un'in­stallazione ed una messa in
funzione eseguite a regola

Descrizione apparecchio

IR 180 UP:



Presa sotto intonaco



Elemento base



Cornice di schermatura



Schermatura



Unità di sensore



Tasto per luce continua e
luce continua OFF



Indicazione di luce continua
e luce continua OFF (LED
rosso dietro la lente)



Becco di arresto

(Mascherina design
ribaltabile per imposta­zione di funzione)



Impostazione crepuscolare
2 – 2000 lux



Impostazione tempo
10 sec – 30 min

HF 360 UP:



Presa sotto intonaco



Elemento base



Cornice di schermatura



Schermatura



Unità di sensore



Tasto per luce continua e
luce continua OFF



Indicazione di luce continua
e luce continua OFF
(LED rosso)



Becco di arresto
(Mascherina design
ribaltabile per imposta-

zione di funzione)



Impostazione crepuscolare

2 – 2000 lux



Impostazione tempo
10 sec – 30 min



Regolazione del raggio
d'azione 1 – 8 m

Avvertenze sulla sicurezza



Prima di ogni intervento
sull’interruttore a sensore
interrompete l’alimenta­zione di corrente!



Durante il montaggio non
deve esserci presenza di
tensione nel cavo di allac­ciamento alla rete. Prima
del lavoro, occorre pertanto
togliere la tensione ed

38

accertare l'assenza di ten­sione mediante uno stru­mento di misura della
tensione.



Nel caso dell’installazione
dell’interruttore a sensore
si tratta di un intervento
sulla tensione di rete. Per
questo motivo l'installa-

d'arte garantiscono un funzio­namento lungo, affidabile e
privo di disturbi.
Vi auguriamo molte piacevoli
soddisfazioni con il nuovo
interruttore a sensore.

NF 50 UP:



Presa sotto intonaco



Elemento base



Cornice di schermatura



Schermatura



Unità di sensore



Luce di orientamento
(LED rosso)

zione deve essere eseguita
a regola d'arte.
(D-VDE 0100,

A

-ÖVE-EN 1,



-SEV 1000)

Il principio

Quando avete gli interruttori a
sensore IR 180 UP e HF 360
UP dimenticate il disturbo
della ricerca dell’interruttore a
tastoni ! La tecnica intelligente
a sensori accende la luce
automaticamente quando

qualcuno entra nell’ambiente e
la spegne poi dopo il periodo
di tempo impostato. Oltre ad
offrire un gran comfort, questa
funzione aumenta il grado di
sicurezza e fa anche rispar­miare energia e costi.

IR 180 UP: HF 360 UP:

max.
8 m

Angolo di rilevamento: 360°Angolo di rilevamento: 180°

Il modello IR 180 UP è dotato
di un pirosensore, che rileva le
radiazioni termiche invisibili
provenienti da corpi in movi­mento (persone, animali,
ecc.). Le radiazioni termiche
registrate vengono commutate
in impulsi elettronici che inse­riscono un utilizzatore connes­so (viene p. es. accesa una
lampada).
Eventuali barriere, come mura
o lastre di vetro, impediscono
il riconoscimento della radia­zione di calore e la lampada
non entra in funzione.

Il modello HF 360 UP è un
segnalatore attivo di movimen­to. Reagisce ai minimi movi­menti, quale che sia la tempe­ratura ambientale. Il sensore
d’alta frequenza, integrato in
questo modello, irradia onde
elettromagnetiche di alta fre­quenza (5,8 GHz) e riceve le
onde riflesse. Quando si veri­fica il minimo movimento nel
campo di rilevamento, il sen­sore reagisce alle modifiche
delle onde riflesse. Allora un
microprocessore fa scattare,
quasi senza il minimo ritardo,
l’istruzione di commutazione
„Accendi la luce“. E’ possibile
rilevare i movimenti anche
attraverso porte, lastre di vetro
e pareti sottili.

Il modello NF 50 UP è dotato
di un sensore di campo vicino,
per cui esegue commutazioni
senza venire toccato.

NF 50 UP:

max.
8 m

Raggio d'azione: max. 5 cm

Il modello NF 50 UP è dotato
di un sistema di sensori di
campo vicino, per cui si pos­sono accendere e spegnere le
luci connesse senza toccare
l’interruttore. Si può allora
azionare l’interruttore anche
con mani umide o sporche. Lo
scatto di commutazione
nell’interruttore avviene quan­do si muove la mano ad una
distanza di non oltre 5 cm.

max.
5 cm

39

Dati tecnici

Dimensioni:
Potenza:

Allacciamento alla rete:

Apertura di contatto:

Altezza di montaggio:
Tipo di sensore:

Potenza di trasmissione:
Angolo di rilevamento:

Raggio d'azione:

Regolazione crepuscolare:

Regolazione tempo:
Luce continua:
Luce continua OFF:
Luce di orientamento:

* Montaggio sopra la porta

IR 180 UP: NF 50 UP:HF 360 UP:

(l x a x p) 80 x 80 x 55 mm
max.1000 W (carico ohmico, p. es. lampadina ad incandescenza)

max. 500 VA (non compensato, induttivo, cos ϕ = 0,5

230 V, 50 Hz
Allacciamento con 3 fili (L, L’, N)

µ, ampiezza dell’apertura di contatto meno di 1,2 mm tra i contatti
in stato di disinserimento.

circa 1,1 e 2,2 m
Sensore a raggi

infrarossi

­180° con angolo di

apertura di 90°
max. 8 m

2 – 2000 lux
10 sec – 30 min
commutabile (4 ore)
commutabile

-

p. es. lampada fluorescente)

*

circa 1,1 e 2,2 m
5,8 Ghz

alta frequenza
circa 1 mW
360°

di apertura
1 – 8 m

regolabile in continuo
2 – 2000 lux
10 sec – 30 min
commutabile (4 ore)
commutabile

-

con angolo

di

*

140°

circa 1,1 m
5,8 Ghz

alta frequenza
circa 1 mW

-

circa 5 cm

-

-

-

­LED rosso

Installazione

Nota per IR 180 UP:

Il punto di montaggio deve
trovarsi ad una distanza di
almeno 1 m da una lampada,
poiché le radiazioni termiche
possono provocare lo scatto
del sistema.

Fasi di montaggio:

1. Estraete il cavo di colle-

gamento alla rete dalla
presa sotto intonaco e
isolate i singoli fili.

Connessione del cavo di
collegamento alla rete
(v. Fig. a pagina 5)

Il cavo di collegamento alla
rete ha 3 fili.
L = filo di fase (in genere

nero o marrone)
N = filo neutro (in genere blu)

f

ase allacciata (in genere

L‘ =

nero o marrone)
Se avete dei dubbi controllate
i cavi con un indicatore di ten­sione; poi disinserite nuova-

Funzioni

(IR 180 UP / HF 360 UP / NF 50 UP)

mente la tensione. I fili di fase
(L) e (L‘) ed il filo neutro (N) si
allacciano ai morsetti dal lam­padario. Non c’è bisogno di un
conduttore di terra.

Importante: Uno scambio
nell’allacciamento dei fili può
danneggiare l’apparecchio.



, poi



, facendo







2. Inserite l’elemento base
nella presa sotto intonaco



e regolatelo in orizzon­tale. State attenti a non
schiacciare i fili. Avvitate
entrambe le viti delle graffe
espansibili, fino al punto in
cui l’elemento base rimane
fissato saldamente, oppure
avvitate le viti di fissaggio
della presa sull’anello por­tante.

3. Mettete ai loro posti la
cornice di schermatura
e la schermatura
inserite con precauzione
l’unità sensore

Si commuta senza toccare
l’interruttore

Per accendere la lampada
connessa, basta muovere la
mano davanti all’unità sensore
ad una distanza di 5 cm al
massimo. Lo stesso vale per
lo spegnimento della lampada.

attenzione a non inserirla
obliquamente.

4. Dopo che avete eseguito
l’allacciamento alla rete,
potete mettere in funzione
l’interruttore a sensore
(v. il capitolo Funzioni).

Solo IR 180 UP e
HF 360 UP:

I regolatori per le impostazioni
delle funzioni sono occultati
dietro alla mascherina design
ribaltabile.
Con un cacciavite premete in
dentro il becco di arresto
dell’unità sensore e ribaltate in
avanti la mascherina design.

Avvertenze:

E’ possibile inserire in paral­lelo IR 180 UP e HF 360 UP.
Allora ogni presa sotto into­naco deve avere il filo neutro.
Con ciò però non aumenta la
potenza massima inseribile.

(solo per NF 50 UP)

Luce di orientamento

L’interruttore a sensore
NF50UP è dotato di un LED
rosso, che nell’oscurità serve
da luce di orientamento per
trovare l’interruttore con
maggiore facilità.

Avvertenze:

Non è possibile collegare in
parallelo un pre-esistente
interruttore con commutazione
alternata o scambiare un tale
interruttore.

40

41

Funzioni (solo per HF 360 UP)

Regolazione del raggio
d'azione (Sensibilità)

Con il concetto ‘raggio d’azi­one’ si intende il diametro del
campo di rilevamento, più o
meno circolare, attorno al
sensore.

Vite di regolazione sulla
siniestra significa raggio







d’azione minimo (circa 1 m /
impostazione fatta in fabbrica).
Vite di regolazione sulla destra
significa raggio d’azione
massimo (circa 8 m).

Tasto per funzioni di luce

1 x

Sensore

brevemente







(solo per IR 180 UP e HF 360 UP)

1 x 3 sec

1 – 8 m

Funzioni

2

LUX

2 – 2000 lux

10 sec – 30 min

42

Regolazione di luce
crepuscolare (Soglia di
reazione)

La soglia di reazione desidera­ta si può impostare in continuo
da circa 2 lux fino a 2000 lux.
Vite di regolazione sulla destra
significa funzionamento a luce
diurna, ca. 2000 lux (impo­stazione fatta in fabbrica). Vite
di regolazione sulla sinistra
significa funzionamento cre­puscolare, ca. 2 lux.

Impostazione del tempo
(Ritardo di
disinserimento)

La durata di accensione della
lampada può essere regolata
in modo continuo da circa

30

10 sec fino ad un massimo
di 30 min.
Vite di regolazione sulla sini­stra significa tempo minimo
ca. 10 sec (impostazione fatta
in fabbrica), vite di regolazione
sulla destra significa tempo
massimo, circa 30 min.
Ogni volta che viene rilevato
un movimento prima che de­corra questo periodo di tempo,

(solo per IR 180 UP e HF 360 UP)

Per provare il rilevatore in fun-













zione della zona di rilevamen­to a luce diurna e per il test
delle funzioni, la vite di regola­zione deve essere posizionata
sulla battuta d'arresto di
destra.

il contaminati si azzera. Quan­do impostate il campo di
rilevamento e quando eseguite
il test di funzionamento è con­sigliabile impostare il tempo
minimo.

Avvertenze: Ogni volta che
viene spenta la luce, per circa
2 secondi viene interrotto il
rilevamento di movimenti. Solo
dopo che è trascorso questo
periodo di tempo, l’interruttore
a sensore è in grado di accen­dere nuovamente la luce in
caso di un movimento nell’am­bito del raggio d’azione.

10 sec - 30 min max 4 ore OFF

Funzionamento con sensore

In linea di principio il commu­tatore a sensore funziona con
sensore. Quando si ha un mo­vimento nel campo di rileva­mento, la luce viene accesa
per la durata impostata.

Esercizio luce continua

Tasto 1 x ON
La lampada connessa viene
accesa per 4 ore con luce
continua (si accende il LED
rosso). Dopo questo periodo
di tempo il commutatore a
sensore passa subito di nuovo
in funzionamento con sensore
(LED rosso spento).
Per interrompere la luce conti­nua prima del tempo imposta­to per lo spegnimento basta
premere il tasto (LED rosso
spento).

Esercizio luce continua OFF

Premete il tasto per 3 secondi.
La lampada connessa si speg­ne (il LED rosso lampeggia).
Se premete di nuovo breve­mente questo tasto, l’interrut­tore a sensore passa subito di
nuovo in funzionamento con
sensore (LED rosso spento).

43

Disturbi di funzionamento

Disturbo Causa Rimedi

L’interruttore a sensore
è senza tensione

L’interruttore a sensore
non si accende



Fusibile difettoso,
non inserito



Corto circuito



Interruttore a sensore
NF 50 UP in commutazione
alternata con altri
interruttori



Difetto di lampadina ad
incandescenza

Disturbi di funzionamento

(IR 180 UP / HF 360 UP / NF 50 UP)



Cambiate fusibile, inserite
l'interruttore principale,
controllate il cavo con un
indicatore di tensione



Controllate gli allacciamenti



Impossibile commutazione
alternata per NF 50 UP



Cambiate lampadina ad
incandescenza

(solo per IR 180 UP / HF 360 UP)

Disturbo Causa Rimedi

L’interruttore a sensore
non si accende

L’interruttore a sensore
non si spegne

L’interruttore a sensore
si accende e si spegne
continuamente



In funzionamento di giorno
l'impostazione di crepusco­lo è regolata su funziona­mento di notte



Commutatore alternato
aggiuntivo OFF



Fusibile difettoso



Movimento continuo sul
campo di rilevamento



La lampada allacciata si
trova nell’ambito del campo
di rilevamento dell’IR 180
UP e si commuta di nuovo
in seguito a variazioni di
temperatura



E’ inserita la luce continua
(LED rosso acceso)

 U

n ulteriore interruttore a
sensore è collegato in
parallelo ed è ancora attivo



La lampada allacciata si
trova nell’ambito del campo
di rilevamento dell’
IR 180 UP



Movimento di animali
nell’ambito del campo di
rilevamento dell’IR 180 UP



Tende, fiori, ecc. si muovo­no nell’ambito del campo di
rilevamento del HF 360 UP,
facendo scattare il sensore



Eseguite una nuova
impostazione



Accendete l'apparecchio



Cambiate fusibile, even­tualmente controllate
l'allacciamento



Controllate il campo di
rilevamento



Controllate il campo di
rilevamento



Disinserite la luce continua



Attendete per il tempo di
impostazione dell’altro
interruttore a sensore



Controllate il campo di
rilevamento



Controllate il campo di
rilevamento



Controllate il campo di
rilevamento

44

Funzionamento/Cura

L’interruttore a sensore è
adatto per commutare l’accen­sione di luce automaticamente
o senza toccare l’interruttore
(NF 50 UP). Non conviene

l’uso per gli speciali impianti
d’allarme antifurto dato che
manca la sicurezza antisabo­taggio prescritta a tale scopo.
In caso di imbrattamento

pulite la superficie con un
panno umido. (Non impiegate
detergenti).

Dichiarazione di conformità

Il prodotto osserva le seguenti norme:
Norme per basse tensioni 73/23/CEE e seguenti modifiche

Norme EMC 89/336/CEE e seguenti modifiche

HF 360 UP e NF 50 UP:

Norme R & TTE 1999/5/EG e seguenti modifiche relative

Herzebrock, aprile 2003
Burkhard Steffen, Amministratore delegato

a impianti radio e telecomunicazione

Garanzia di funzionamento

Questo prodotto STEINEL
viene prodotto con la massima
cura, con controlli di funziona­mento e del grado di sicurezza
in conformità alle norme vi­genti in materia; vengono poi
effettuati collaudi con prove di
campionamento.
STEINEL garantisce la perfet­ta qualità ed il funzionamento.

La garanzia si estende a 36 me­si ed inizia il giorno d'acquisto
dall'utilizzatore. Ripariamo
guasti dovuti a difetti di mate­riale o produzione. Le presta­zioni di garanzia comprendono
– a nostra scelta – la ripara­zione o la sostituzione degli
elementi difettosi.
Non sussiste nessun diritto di
garanzia in caso di difetti sui
pezzi soggetti ad usura ed in
caso di guasti o difetti insorti
in seguito a trattamento o ma­nutenzione impropri. Sono es­clusi dal diritto di garanzia gli
ulteriori danni conseguenti su
oggetti estranei.

Si può far valere il diritto di
garanzia soltanto inviando
l'apparecchio propriamente
imballato ed accompagnato
dallo scontrino di cassa o dalla
fattura (con data di acquisto e
timbro del negoziante) al com­petente punto di assistenza
tecnica, oppure consegnando
l'apparecchio al negoziante
entro i primi 6 mesi di garan­zia.

Centro assistenza tecnica:
Con periodo di garanzia sca­duto e nel caso di difetti che
non danno diritto a prestazio­ni di garanzia, il nostro centro
di assistenza esegue le relati­ve riparazioni. Inviate il pro­dotto ben imballato al più
vicino centro di assistenza.

45

E

Instrucciones de montaje

Apreciado cliente:

Gracias por la confianza que
nos ha dispensado al comprar
su nuevo Interruptor Sensor
STEINEL. Se ha decidido por
un producto de alta calidad,
producido, probado y embala­do con el mayor cuidado. Le
rogamos se familiarice con

estas instrucciones de monta­je antes de instalarlo. Sólo
una instalación y puesta en
funcionamiento correcta del
aparato garantizan un servicio
duradero, fiable y sin fallos del
mismo.

Descripción del aparato

IR 180 UP:



Caja empotrada



Elemento de base



Marco



Cubierta



Unidad del sensor



Pulsador para alumbrado
permanente y apagado
permanente



Indicación alumbrado
permanente y apagado
permanente (LED rojo
detrás de la lente)



Lengüeta de encastre
(cubierta decorativa
abatible para ajustar
las funciones)



Regulación crepuscular
2 - 2000 Lux



Temporización
10 seg. - 30 min.

HF 360 UP:



Caja empotrada



Elemento de base



Marco



Cubierta



Unidad del sensor



Pulsador para alumbrado
permanente y apagado
permanente



Indicación alumbrado
permanente y apagado
permanente (LED rojo)



Lengüeta de encastre
(cubierta decorativa
abatible para ajustar
las funciones)



Regulación crepuscular
2 - 2000 Lux



Temporización
10 seg. - 30 min.



Graduación del alcance
1 - 8 m

Indicaciones de seguridad



¡Antes de realizar todo tipo
de trabajos en el Interrup­tor Sensor desconecte la
alimentación de tensión!



Al efectuar el montaje debe
hallarse la línea de cone­xión eléctrica libre de ten­sión. Por tanto, desconecte

46

primero la corriente y com­pruebe que no hay tensión
utilizando un comprobador
de tensión.



La instalación del Interrup­tor Sensor es un trabajo en
la red eléctrica. Debe reali­zarse por tanto profesional-

Le deseamos que disfrute
durante mucho tiempo con
su nuevo Interruptor Sensor
STEINEL.

NF 50 UP:



Caja empotrada



Elemento de base



Marco



Cubierta



Unidad del sensor



Alumbrado de orientación
(LED rojo)

mente, de acuerdo con las
normativas de instalación
específicas de cada país.

El concepto

¡Con los Interruptores Senso­res IR 180 UP y HF 360 UP,
la búsqueda a tientas del inte­rruptor de luz pertenece al pa­sado! La técnica de sensores
inteligente enciende la luz au­tomáticamente al entrar en el

recinto y la apaga de nuevo al
transcurrir el tiempo ajustado.
Esto no sólo significa confort,
sino que también aumenta la
seguridad, ahorrando al mis­mo tiempo energía y costes.
El NF 50 UP dispone de un

IR 180 UP: HF 360 UP:

máx.
8 m

Ángulo de detección 360°Ángulo de detección 180°

El IR 180 UP va equipado con
un sensor piroeléctrico que re­gistra la radiación térmica invi­sible de objetos en movimien­to (personas, animales etc.).
Esta radiación térmica regis­trada se transforma electróni­camente, activando un con­sumidor conectado (p. ej. una
lámpara). Obstáculos como
paredes o cristales impiden la
detección de una radiación
térmica, con lo cual no se
produce ningún tipo de acti­vación.

El HF 360 UP es un detector
de movimientos activo. Reac­ciona ante los más pequeños
movimientos con independen­cia de la temperatura. El sen­sor de AF integrado emite on­das electromagnéticas de alta
frecuencia (5,8 GHz) y recibe
su eco. Al producirse el más
pequeño movimiento en el
campo de detección, el sensor
detecta la modificación del
eco. Un microprocesador im­parte entonces la instrucción
"encender la luz" casi instan­táneamente. Es posible la de­tección a través de puertas,
cristales o paredes delgadas.

sensor de campo próximo
para la conmutación sin
contacto.

NF 50 UP:

máx.
8 m

Alcance máx. 5 cm

El NF 50 UP dispone de un
sistema de sensor de campo
próximo que permite encender
y apagar sin contacto las lám­paras instaladas. De ese mo­do es posible conmutar la luz
también con las manos húme­das o sucias. El interruptor se
activa con un movimiento de
la mano a una distancia máx.
de 5 cm.

máx.
5 cm

47

Datos técnicos

Dimensiones:
Potencia de ruptura:

Tensión de alimentación:

Abertura de contactos:

Altura de montaje:
Tecnología de sensores:

Potencia de emisión:
Ángulo de detección:

Alcance:

Regulación crepuscular:
Temporización:
Alumbrado permanente:
Apagado permanente:
Alumbrado de orientación:
* Montaje sobre puerta

IR 180 UP: NF 50 UP:HF 360 UP:

(alt. x anch. x prof.) 80 x 80 x 55 mm
máx. 1000 W (carga resistiva, p. ej. bombilla)

máx. 500 VA (no compensado, inductivo, cos ϕ = 0,5

230 V, 50 Hz
Conexión de 3 conductores (L, L’, N)

µ, anchura de abertura de contactos inferior a 1,2 mm entre
los contactos en estado de reposo

aprox. 1,1 y 2,2 m*
sensor infrarrojo

­180° con ángulo de

apertura de 90°
máx. 8 m

2 - 2000 Lux
10 seg. - 30 min.
conmutable (4 horas)
conmutable

-

p. ej. lámparas fluorescentes)

aprox. 1,1 y 2,2 m*
5,8 GHz

alta frecuencia
aprox. 1 mW
360° con ángulo de

apertura de 140°
1 - 8 m

con regulación continua
2 - 2000 Lux
10 seg. - 30 min.
conmutable (4 horas)
conmutable

-

aprox. 1,1 m
5,8 GHz

alta frecuencia
aprox. 1 mW

-

aprox. 5 cm

-

-

-

­LED rojo

Instalación

Observación para el
IR 180 UP: El lugar de mon-

taje debe hallarse a una dis­tancia mínima de 1 m de una
lámpara, ya que la radiación
térmica puede hacer que se
active el sistema.

Pasos de montaje:

1. Extraer el cable de alimen­tación de red de la caja
empotrada y aislar cada
uno de los conductores.

Conexión del cable de
alimentación de red (véase
fig. de la pág. 5)

El cable de alimentación de
red consta de 3 conductores:
L = fase (generalmente

negro o marrón)

N = neutro

(generalmente azul)

L‘ = fase de conmutación

(generalmente negro o

marrón)
En caso de dudas hay que
identificar los conductores con
un comprobador de tensión; a

Funciones

(IR 180 UP / HF 360 UP / NF 50 UP)

continuación desconecte de
nuevo la tensión. Las fases
(L) y (L‘) así como el neutro
(N) se conectan al bloque de
bornes. No se precisa toma de
tierra.

Importante: La conexión con
los conductores invertidos
puede originar daños en el
aparato.

2. Inserte el elemento de ba-



en la caja empotrada

se



y alinéelo horizontal­mente. Tenga cuidado de
no aplastar los conducto­res. Apriete los dos torni­llos de las garras extensi­bles hasta que el elemento
de base quede bien sujeto
o sujételo con los tornillos
de sujeción de la caja en el
anillo de retención.

3. Coloque el marco
cubierta
dad del sensor
dado y sin ladearla.

Encendido sin contacto
directo

Mueva la mano a una distan­cia máx. de 5 cm de la unidad
del sensor: la lámpara conec­tada se enciende. El procedi­miento de apagado es igual de
sencillo.



y la



y encaje la uni-



con cui-

4. Una vez efectuada la cone­xión a la red puede poner­se en funcionamiento el
Interruptor Sensor (véase
el capítulo Funciones).

Sólo IR 180 UP y HF 360 UP:

Los

tornillos de regulación para
las funciones se hallan ocultos
detrás de la cubierta decorati­va abatible. Apriete la lengüe­ta de encastre de la unidad del
sensor hacia adentro con un
destornillador y abata la
cubierta decorativa hacia ade­lante.

Observación:

Admite una conexión en para­lelo de IR 180 UP y HF 360 UP.
Para ello, sin embargo, es ne­cesario disponer de un con­ductor neutro en cada caja
empotrada. La potencia de
ruptura máx. no aumenta por
ello.

(sólo para NF 50 UP)

Alumbrado de orientación

El Interruptor Sensor NF 50 UP
está equipado con un diodo
luminoso (LED) rojo. Éste sir­ve de luz de orientación en la
oscuridad para poder encon­trar más fácilmente el inte­rruptor.

Observación:

No puede conectarse en pa­ralelo ni sustituir un conmuta­dor existente.

48

49

Funciones

Graduación del alcance
(sensibilidad)

El concepto "alcance" expresa
el diámetro casi circular del
campo de detección.







(sólo para HF 360 UP)

Girando el tornillo de regula­ción hasta el tape izquierd se
obtiene el alcance mínimo
(aprox. 1 m /regulación de
fábrica).
Girando el tornillo de regula­ción hasta el tape derecho se
obtiene el alcance máximo
(aprox. 8 m).

Pulsador para funciones de luz

1 x

Sensor

brevemente



(sólo para IR 180 UP y HF 360 UP)

1 x 3 seg.

1 - 8 m

Funciones

2

LUX

2 - 2000 Lux

10 seg. - 30 min.

50

Graduación crepuscular
(punto de activación)

El punto de activación desea­do del sensor puede regularse
continuamente desde 2 Lux
hasta 2000 Lux.
Girando el tornillo de regula­ción hasta el tope derecho se
obtiene
del día con aprox. 2000 Lux
(regulación de fábrica).

Temporización
(regulación del período de
alumbrado)

El periodo de alumbrado de­seado de la lámpara conecta­da puede regularse continua-

30

mente desde aprox. 10 seg.
hasta 30 min. como máximo.
Girando el tornillo de regula­ción hasta el tope izquierdo se
obtiene el tiempo mínimo de
aprox. 10 seg. (regulación de
fábrica).
Girando el tornillo de regula­ción hasta el tope derecho se
obtiene el tiempo máximo de
aprox. 30 min.
Con cada movimiento detecta­do antes de transcurrir este
período de tiempo se inicia de
nuevo la cuenta del reloj.

(sólo para IR 180 UP y HF 360 UP)

Girando el tornillo de regula-



ción hasta el tope izquierdo se





obtiene funcionamiento cre­puscular con aprox. 2 Lux.
Para la regulación del campo
de detección y la prueba de
funcionamiento a la luz del día
debe hallarse el tornillo de re­gulación girado hasta el tope

funcionamiento a la luz







derecho.

Para la regulación del campo
de detección y la prueba de
funcionamiento se recomienda
ajustar el tiempo mínimo.

Observación: Cada vez que
se desconecta la luz hay que
esperar aprox. 2 segundos
para una nueva detección de
movimientos. Sólo después de
transcurrir este tiempo puede
el Interruptor Sensor encender
de nuevo la luz al producirse
movimiento.

10 seg. - 30 min. máx. 4 h.

Funcionamiento de sensor

Normalmente, el Interruptor
Sensor funciona como sen­sor. Al producirse movimiento
en el campo de detección se
enciende la luz por el período
de tiempo ajustado.

Funcionamiento de
alumbrado permanente

Pulsador 1 x ON
La lámpara conectada cam­bia a alumbrado permanente
por un período de 4 horas
(LED rojo encendido).
Inmediatamente después, el
Interruptor Sensor vuelve a
funcionar como sensor (LED
rojo apagado).
El alumbrado permanente
puede interrumpirse antes de
transcurrir el tiempo oprimien­do el pulsador (LED rojo
apagado).

OFF

Funcionamiento de apagado
permanente

Oprimir pulsador durante
3 seg.
La lámpara conectada se
apaga (LED rojo parpadea).
Oprimiendo una vez más
brevemente el pulsador, el
Interruptor Sensor inmedia­tamente vuelve a funcionar
como sensor (LED rojo
apagado).

51

Fallos de funcionamiento

Fallo Causa Solución

El Interruptor Sensor
no tiene tensión

El Interruptor Sensor
no se enciende



fusible defectuoso,
interruptor en OFF



cortocircuito



Interruptor Sensor
NF 50 UP utilizado como
conmutador con otros
interruptores



bombilla defectuosa

Fallos de funcionamiento

(IR 180 UP / HF 360 UP / NF 50 UP)



cambiar fusible,
poner interruptor en ON,
comprobar la línea de
alimentación con un
comprobador de tensión



comprobar conexiones



el NF 50 UP no puede
utilizarse como conmutador



cambiar bombilla

(sólo para IR 180 UP / HF 360 UP)

Fallo Causa Solución

El Interruptor Sensor
no se enciende

El Interruptor Sensor
no se apaga

El Interruptor Sensor
se enciende y apaga
continuamente



en funcionamiento a la luz
del día, regulación crepus­cular ajustada para funcio­namiento nocturno



conmutador adicional
desconectado



fusible defectuoso



movimiento permanente
en el campo de detección



lámpara conectada se halla
en el campo de detección
del IR 180 UP y se encien­de de nuevo debido a un
cambio de temperatura



alumbrado permanente
conectado (el LED rojo se
enciende)



otro Interruptor Sensor
conectado en paralelo y
todavía activo



lámpara conectada se halla
en el campo de detección
del IR 180 UP



animales en movimiento en
el campo de detección del
IR 180 UP



una cortina, flor etc. en
movimiento en el campo de
detección del HF 360 UP
activa el sensor una y otra
vez debido al movimiento



volver a ajustar



conectar



cambiar fusible y dado el
caso comprobar conexión



controlar campo de
detección



controlar campo de
detección



desconectar alumbrado
permanente



esperar temporización del
otro Interruptor Sensor



controlar campo de
detección



controlar campo de
detección



controlar campo de
detección

52

Funcionamiento/Cuidados

El Interruptor Sensor es apto
para la conmutación automá­tica o sin contacto (NF 50 UP)
de la luz. No es apto para

alarmas antirrobo especiales
debido a que carece de la se­guridad antisabotaje prescrita
para las mismas. La superficie

debe limpiarse con un paño
húmedo (sin detergente)
cuando esté sucia.

Declaración de conformidad

El producto cumple la normativa siguiente:
Directiva de baja tensión 73/23/CEE con modificación

Directiva de compatibilidad electromagnética 89/336/CEE con modificación

HF 360 UP y NF 50 UP:

Directiva R&TTE 1999/5/CE con modificación sobre equipos

Herzebrock, en abril de 2003
Burkhard Steffen, dirección

radioeléctricos y equipos terminales de
telecomunicación

Garantía de funcionamiento

Este producto STEINEL ha
sido elaborado con el máximo
esmero, habiendo pasado los
controles de funcionamiento
y seguridad previstos por las
disposiciones vigentes, así
como un control adicional de
muestreo al azar.

El período de garantía es de
36 meses comenzando el día
de la venta al consumidor y
cubre los defectos de material
y fabricación. La prestación de
la garantía se efectúa median­te la reparación o el cambio
de las piezas defectuosas a
elección de STEINEL.
La prestación de garantía que­da anulada para daños produ­cidos en piezas de desgaste y
daños y defectos originados
por uso o mantenimiento in­adecuados Quedan excluidos
de la garantía los daños con­secuenciales causados en
objetos ajenos.

La garantía es válida única­mente si se envía el aparato
sin desmontar y con el com­probante o la factura (fecha de
compra y sello del vendedor),
bien embalado, a su provee­dor correspondiente o se en­trega al vendedor en los pri­meros 6 meses después de la
compra.

Servicio de reparación:
Una vez transcurrido el perío­do de garantía o en caso de
defectos no cubiertos por la
misma, las reparaciones las
lleva a cabo nuestro departa­mento técnico. Rogamos en­víen el producto bien emba­lado a la dirección indicada
abajo.

53

P

Instruções de montagem

Estimado cliente

Agradecemos-lhe a confiança
depositada em nós ao com­prar o novo interruptor com
sensor STEINEL. Trata-se de
um produto de elevada quali­dade produzido, testado e em-

balado com o máximo cuida­do. Antes de colocar o apare­lho em funcionamento, famili­arize-se com o Manual de Uti­lização. Só uma instalação e
colocação em funcionamento

Descrição do aparelho

IR 180 UP:



Caixa de instalação
embutida



Elemento básico



Caixilho de cobertura



Friso



Unidade sensórica



Tecla para luz permanente
e luz apagada permanente­mente



Indicador luz permanente e
luz apagada permanente­mente (LED vermelho por
trás da lente)



Patilha de fixação
(tampa estilizada pode ser
rebatida para cima para o
ajuste das funções)



Regulação crepuscular
2 - 2000 lux



Ajuste do tempo
10 seg. - 30 min.

HF 360 UP:



Caixa de instalação
embutida



Elemento básico



Caixilho de cobertura



Friso



Unidade sensórica



Tecla para luz permanente
e luz apagada permanente­mente



Indicador luz permanente e
luz apagada permanente­mente (LED vermelho)



Patilha de fixação
(tampa estilizada pode ser
rebatida para cima para o
ajuste das funções)



Regulação crepuscular
2 - 2000 lux



Ajuste do tempo
10 seg. - 30 min.



Ajuste do alcance
1 - 8 m

Instruções de segurança



Interromper a alimentação
de tensão antes de efectu­ar trabalhos no interruptor
com sensor!



Durante a montagem, o
cabo eléctrico a conectar
deve estar isento de ten­são. Para tal, desligar pri-

meiro a corrente e verificar
se não há tensão, usando
um busca-pólos.



A instalação do interruptor
com sensor consiste es­sencialmente em lidar com
tensão de rede. Por esse
motivo, terá de ser realiza-

correctas podem garantir a
longevidade do produto e um
funcionamento fiável e isento
de falhas.
Desejamos sinceramente que
este aparelho o satisfaça.

NF 50 UP:



Caixa de instalação
embutida



Elemento básico



Caixilho de cobertura



Friso



Unidade sensórica



Luz de orientação
(LED vermelho)

da de forma profissional
segundo as respectivas
prescrições e condições de
conexão em vigor.

D

-VDE 0100, A-ÖVE-

(



-SEV 1000)

EN 1,

O princípio

Os novos interruptores com
sensor IR 180 UP e HF 360
UP da marca STEINEL aca­bam com a procura pelo inter­ruptor da luz no escuro! A tec­nologia inteligente de senso-

res liga a luz automaticamente
ao entrar no recinto e desliga­a novamente após o tempo
desejado. Isto não só é extre­mamente confortável, como
também aumenta a segurança

IR 180 UP: HF 360 UP:

máx.
8 m

Ângulo de detecção 360°Ângulo de detecção 180°

O IR 180 UP está equipado
com um sensor pireléctrico
que detecta a radiação térmi­ca invisível proveniente de
corpos em movimento (pes­soas, animais, etc.). A radia­ção térmica captada desta for­ma é transformada por via elec­trónica e liga um consumidor
que esteja conectado (p. ex.
um candeeiro). Os obstáculos,
como p. ex. muros ou vidros,
não permitem a detecção de ra­diações térmicas, impossibili­tando a comutação.

O HF 360 UP é um detector de
movimentos activo. Ele reage
aos menores movimentos, in­dependentemente da tempera­tura. O sensor de alta frequên­cia integrado emite ondas elec­tromagnéticas de alta frequên­cia (5,8 GHz) e capta o seu
eco. Ao ocorrer o mínimo movi­mento dentro da área de de­tecção, a alteração do eco é
captada pelo sensor. Um micro­processador emite então quase
simultaneamente o sinal de co­mando «Ligar a luz». A de­tecção através de portas, vidros
ou paredes finas não é pos­sível.

e ainda poupa energia e reduz
os custos. O NF 50 UP dispõe
de um sensor de campo de
aproximação para ligar a luz
sem contacto físico.

NF 50 UP:

máx.
8 m

Alcance máx. 5 cm

O NF 50 UP dispõe de um sis­tema de sensores com campo
de aproximação que permite li­gar e desligar as lâmpadas
existentes sem contacto físico.
Assim torna-se possível acen­der a luz mesmo quando se
tem as mãos molhadas ou su­jas. O interruptor dispara com
um movimento da mão a uma
distância máx. de 5 cm.

máx.
5 cm

54

55

Dados técnicos

Dimensões:
Potência:

Ligação à rede:

Abertura de contacto:

Altura de montagem:
Sistema sensórico:

Potência de transmissão:
Ângulo de detecção:

Alcance:

Regulação crepuscular:
Ajuste do tempo:
Luz permanente:
Luz apagada

permanentemente:
Luz de orientação:

* Montagem por cima da porta

IR 180 UP: NF 50 UP:HF 360 UP:

(a x l x p) 80 x 80 x 55 mm
máx. 1000 W (carga óhmica, por ex. lâmpada

máx. 500 VA (descompensado, indutivo, cos ϕ = 0,5

230 V, 50 Hz
conexão de 3 fios (L, L', N)

µ, largura de abertura de contacto inferior a 1,2 mm entre
os contactos quando está desligado.

aprox. 1,1 e 2,2 m*
Sensor de raios

infravermelhos

­180° com ângulo de

abertura de 90°
máx. 8 m

2 - 2000 Lux
10 seg. - 30 min.
comutável (4 horas)
comutável

-

incandescente)

p. ex. lâmpadas fluorescentes)

aprox. 1,1 e 2,2 m*
5,8 GHz

Alta frequência
aprox. 1 mW
360° com ângulo de

abertura de 140°
1 - 8 m

regulação progressiva
2 - 2000 lux
10 seg. - 30 min.
comutável (4 horas)
comutável

-

aprox. 1,1 m
5,8 GHz

Alta frequência
aprox. 1 mW

-

aprox. 5 cm

-

-

-

-

LED vermelho

Instalação

Nota referente ao IR 180 UP:

O local de montagem deve
estar a uma distância mínima
de 1 m da lâmpada, senão a
irradiação de calor pode pro­vocar a activação do sistema.

Passos de montagem:

1. Sacar o cabo proveniente
da rede da caixa de instala­ção embutida e isolar os
fios individuais separada­mente.

Ligação ao cabo provenien­te da rede (ver fig. página 5)

O cabo proveniente da rede é
formado por 3 fios:
L = fase (geralmente preto

ou castanho)

N = neutro (geralmente azul)
L‘ = fase conectada

(geralmente preto ou

castanho)
Em caso de dúvida, procurar
identificar os cabos com um
medidor de tensão; voltar a
desligar a tensão em seguida.

Funções

(IR 180 UP / HF 360 UP / NF 50 UP)

Voltar a conectar as fases (L)
e (L‘) bem como o condutor
neutro (N) à barra de junção.
Não é necessário um condutor
de protecção.

Importante: Se trocar as li­gações, pode danificar o apa­relho.

2. Inserir o elemento básico


na caixa de instalação

embutida


horizontal. Atenção para
que os cabos não sejam
apertados. Aconchegar
ambos os parafusos das
garras expansoras até o
elemento básico ficar firme
ou aparafusar com os pa­rafusos de fixação da caixa
no anel de suporte.

3. Assentar o caixilho de co­bertura
encaixar com cuidado a
unidade sensórica
tando que entorte e fique
emperrado.

Comutação sem contacto
físico

Movimente a sua mão a uma
distância máx. de 5 cm da
parte da frente da unidade
sensórica e a lâmpada que
estiver conectada acender-se­á. Proceda da mesma forma
para a desligar.

e alinhá-la na



e o friso  e



evi-

4. Depois de estabelecer a li­gação à rede eléctrica, o
interruptor com sensor po­derá ser colocado em fun­cionamento. (Ver capítulo
"Funcionamento").

Apenas IR 180 UP e
HF 360 UP:

Os reguladores para o ajuste
das funções encontram-se por
detrás da tampa estilizada
rebatível. Carregar a patilha
de fixação da unidade sensóri­ca com uma chave de fendas
para dentro e rebater a tampa
estilizada para a frente.

Nota:

A ligação em paralelo do
IR 180 UP e do HF 360 UP não
é possível. No entanto é neces­sário que exista um condutor
neutro em cada caixa de ins­talação embutida. A potência
comutável máxima não aumen­ta em função disso.

(apenas para NF 50 UP)

Luz de orientação

O interruptor com sensor
NF50UP está equipado com
um LED vermelho. Este díodo
serve de luz de orientação na
escuridão, para ser mais fácil
localizar o interruptor.

Nota:

A ligação em paralelo ou
a substituição de um circuito
inversor existente não é
possível.

565758

Funções

(apenas para HF 360 UP)

Ajuste do alcance
(sensibilidade)

O alcance é um diâmetro qua­se circular que representa a
área de detecção.



O regulador do ajuste do al­cance

todo para a esquerda
significa alcance mínimo
(aprox. 1 m / estado de forne­cimento).
O regulador do ajuste do
alcance todo para a direita
significa alcance máximo
(aprox. 8 m).

Sensor







1 x breve

(apenas para IR 180 UP e HF 360 UP)Tecla para funções de luz

1 x 3 seg.

1 - 8 m

Funções

2

LUX

2 - 2000 lux

30

10 seg. - 30 min.

(apenas para IR 180 UP e HF 360 UP)

Regulação crepuscular
(limiar de resposta

O limiar de resposta desejado
do sensor pode ser ajustado
continuamente de aprox. 2 a
2000 lux.
Parafuso de ajuste até ao limi­te direito significa: regime di­urno aprox. 2000 lux (estado
de fornecimento). Parafuso de
ajuste até ao limite esquerdo
significa: regime nocturno
aprox. 2 lux.

Ajuste do tempo (retarda­mento de desligamento)

A duração desejada da luz da
lâmpada conectada pode ser
ajustada continuamente entre
aprox. 10 seg. e, no máximo,
30 min. Parafuso de ajuste até
ao limite esquerdo significa:
tempo mais curto aprox.
10 seg. (estado de forneci­mento). Parafuso de ajuste
até ao limite direito significa:
tempo mais longo aprox.
30 min.
Cada detecção de movimento
faz reiniciar o cronómetro.



)











Para regular a área de de­tecção e proceder ao teste de
funcionamento à luz do dia, o
parafuso de ajuste tem de
estar no limite direito.

Ao realizar o ajuste da área de
detecção e o teste de funcio­namento, recomendamos
ajustar o tempo mais curto.

Nota: Sempre que se desliga,
a nova detecção de movi­mento é interrompida por
aprox. 2 segundos. Só depois
de ter decorrido este tempo é
que o interruptor com sensor
pode activar a luz ao detectar
um movimento.

10 seg. - 30 min. máx. 4 h. DESLIGA

Funcionamento de sensor

Por princípio, o interruptor
com sensor trabalha no modo
de funcionamento de sensor.
Ao serem detectados
movimentos na área de
detecção, a luz é ligada
durante o tempo predefinido.

Funcionamento de luz
permanente

Tecla 1 x LIGAR
A lâmpada conectada passa
para luz permanente durante
4 horas (LED vermelho acen­de). A seguir, o interruptor
com sensor volta imediata­mente para o modo de funcio­namento (LED vermelho
desligado).
A luz permanente pode ser
interrompida antes de o tempo
decorrer premindo a tecla
(LED vermelho apaga).

Funcionamento de luz
apagada permanentemente

Premir tecla durante 3 seg..
A lâmpada conectada é
apagada (LED vermelho
intermitente).
Premindo de novo brevemente
a tecla, o interruptor com
sensor volta imediatamente ao
modo de funcionamento de
sensor (LED vermelho apaga).

59

Falhas de funcionamento

(IR 180 UP / HF 360 UP / NF 50 UP)

Falha Causa Solução

I

nterruptor com sensor

não tem tensão

Interruptor com sensor
não liga

Falhas de funcionamento



Fusível queimado,
não está ligado



Curto-circuito



Interruptor com sensor NF
50 UP encontra-se em cir­cuito inversor com outros
interruptores



Lâmpada incandescente
fundida

(apenas para IR 180 UP / HF 360 UP)



Substituir o fusível, ligar o
interruptor de rede, verifi­car o cabo com detector de
tensão



Verificar as conexões



NF 50 UP não suporta
circuitos inversores



Substituir a lâmpada

Falha Causa Solução

Interruptor com sensor
não liga

Interruptor com sensor
não desliga

Interruptor com sensor
está sempre a LIGAR/
DESLIGAR



Em regime diurno,
regulação crepuscular
encontra-se em regime
nocturno



Comutador inversor
adicional DESLIGADO



Fusível queimado



Movimento permanente
dentro da área de detecção



A lâmpada conectada
encontra-se dentro da área
de detecção



Está ligado modo de luz
permanente (LED vermelho
aceso)



Outro interruptor com
sensor está ligado em
paralelo e continua a estar
activo



A lâmpada conectada en­contra-se dentro da área
de detecção



Há animais a movimenta­rem-se na área de de­tecção do IR 180 UP



Uma cortina, uma flor etc.
está a movimentar-se den­tro da área de detecção do
HF 360 UP, activando
sempre de novo a ligação



Reajustar



Ligar



Substituir fusível, verificar
eventualmente a conxeão



Controlar a área



Controlar a área



Desligar a luz permanente



Esperar até decorrer o
tempo ajustado do outro
interruptor com sensor



Controlar a área



Controlar a área



Controlar a área

60

Funcionamento/Conservação

O interruptor com sensor
serve para ligar a luz auto­maticamente ou sem contacto
físico (NF 50 UP). O aparelho
não se adequa a sistemas de

alarme anti-roubo especiais,
uma vez que não está garanti­da a protecção contra sabota­gem exigida por lei. Se estiver
suja, a superfície deverá ser

limpa com um pano húmido
(sem detergente).

Declaração de conformidade

O produto cumpre as directivas seguintes:
Directiva do Conselho "Baixa tensão" 73/23/CEE incluindo revisão

Directiva do Conselho
"Compatibilidade electromagnética" 89/336/CEE incluindo revisão

HF 360 UP e NF 50 UP:

Directiva do Conselho "R & TTE" (1999/5/CE incluindo revisão) referente a instalações

Herzebrock, em Abril de 2002
Burkhard Steffen, gerente

radioeléctricas e de telecomunicações

Garantia de funcionamento

Este produto STEINEL foi
fabricado com todo o zelo e o
seu funcionamento e seguran­ça verificados, de acordo com
as normas em vigor, e sujeito
a um controlo por amostragem
aleatória.
A STEINEL garante o bom es­tado e o bom funcionamento
do aparelho.

O prazo de garantia é de
36 meses a contar da data de
compra pelo consumidor. Eli­minamos falhas relacionadas
com defeitos de material ou
de fabrico. A garantia inclui a
reparação ou a substituição
das peças com defeito, de
acordo com o nosso critério,
estando excluídas as peças
sujeitas a desgaste, os danos
e as falhas originados por
uma utilização ou manutenção
incorrecta. Excluem-se igual­mente os danos provocados
noutros objectos estranhos ao
aparelho.

Os serviços previstos na ga­rantia só serão prestados
caso o aparelho seja apresen­tado bem embalado no res­pectivo serviço de assistência
técnica ou, nos primeiros
6 meses, junto do revendedor,
devidamente montado e
acompanhado do talão da cai­xa ou da factura (data da
compra e carimbo do revende­dor).

Serviço de reparação:
Depois de expirado o prazo
de garantia ou em caso de
falha não abrangida pela ga­rantia, o nosso serviço de as­sistência técnica encarregar­se-á da reparação do seu apa­relho. Basta enviar o produto
bem acondicionado ao nosso
centro de assistência técnica
mais próximo de si.

61

S

Montagehandledning

Bäste kund,

Tack för det förtroende Du
har visat genom att köpa en
STEINEL sensorströmbry­tare. Du har valt en högvär­dig kvalitetsprodukt, produ­cerad, testad och förpackad

Apparatbeskrivning

IR 180 UP:

 Dosa
 Grundelement
 Täckram
 Ram
 Sensorenhet
 Trycknapp för fast sken

Till och Från

 Indikering för fast sken

Till och Från
(röd LED bakom linsen)

 Spärrhake

(Täckkåpa, uppfällbar
för funktionsinställning)

 Ljusinställning

2 - 2000 Lux

 Tidsinställning

10 sek - 30 min

Säkerhetsanvisningar



Innan installation av sen­sorströmbrytaren måste
spänningen kopplas bort.



Vid installationen måste
anslutande ledningar
vara spänningsfria.
Kontrollera med en
spänningsprovare.

med största noggrannhet.
Vi ber dig att noga läsa
igenom denna montagean­visning innan du installerar
strömbrytaren. Korrekt in­stallation och idrifttagning

HF 360 UP:

 Dosa
 Grundelement
 Täckram
 Ram
 Sensorenhet
 Trycknapp för fast sken

Till och Från

 Indikering för fast sken

Till och Från
(röd LED)

 Spärrhake

(Täckkåpa, uppfällbar
för funktionsinställning)

 Ljusinställning

2 - 2000 Lux

 Tidsinställning

10 sek - 30 min

 Räckviddsinställning

1 - 8 m



Inkoppling av en sensor­strömbrytare betyder an­slutning till elnätet. Detta
arbete måste utföras på
ett fackmannamässigt
sätt och enligt gällande
föreskrifter.

är en förutsättning för lång­varig och tillförlitlig drift. Vi
hoppas du får stor nytta av
din sensorströmbrytare.

NF 50 UP:

 Dosa
 Grundelement
 Täckram
 Ram
 Sensorenhet
 Orienteringsljus

(röd LED)

Principen

Med sensorströmbrytare
IR 180 UP och HF 360 UP
hör famlandet efter ström­brytaren till det förflutna.
Den intelligenta sensortek­niken tänder ljuset automa-

tiskt vid inträde i området
och släcker det igen efter
inställd tid.
Det är inte bara ytterst
bekvämt utan dessutom
energi- och kostnadsbespa-

IR 180 UP: HF 360 UP:

max
8 m

Bevakningsvinkel 360°Bevakningsvinkel 180°

IR 180 UP är försedd med
en pyrosensor som känner
av värmestrålningen från
kroppar i rörelse (männis­kor, djur etc.). Den registre­rade värmestrålningen om­vandlas på elektronisk väg
och tänder armaturen.
Murar och fönster hindrar
värmestrålningen varför
brytaren ej påverkas.

HF 360 UP är en aktiv
rörelsevakt. Den reagerar
oavsett temperatur, på
minsta rörelse. Den inte­grerade HF-sensorn sänder
elektromagnetiska vågor
med hög frekvens (5,8 Ghz)
och fångar dess eko.
Minsta ekoförändring i be­vakningsområdet registre­ras av sensorn. En mikro­processor utlöser därefter,
nästan direkt, en tändning.
En aktivering är möjlig ge­nom dörrar, fönster eller
tunna väggar.

rande. NF 50 UP förfogar
över en närområdessensor
som tänder och släcker
ljuset utan beröring.

NF 50 UP:

max
8 m

Räckvidd max 5 cm

NF 50 UP har en närom­rådessensor som kan ma­növrera lampor utan berö­ring. Strömbrytaren aktive­ras med en handrörelse
ca 5 cm framför strömbry­taren. Brytaren kan manö­vreras med såväl fuktiga
som smutsiga händer.

max
5 cm

62

63

Tekniska data

Mått:
Belastning:

Nätanslutning:

Kontaktöppning:

Montagehöjd:
Sensortyp:

Sändeffekt:
Bevakningsvinkel:

Räckvidd:

Skymningsinställning:
Tidsinställning:
Fast sken:
Fast sken:
Orienteringsljus:
* montering ovanför dörr

IR 180 UP: NF 50 UP:HF 360 UP:

(H x B x D) 80 x 80 x 55 mm
max 1000 W (ohmsk belastning, t ex glödlampor)

max 500 VA (okompenserat, induktiv,

230 V, 50 Hz
3-trådsanslutning (L, L’, N)

µ, Ny kontaktöppning mindre än 1,2 mm mellan

kontakterna i frånslaget läge
ca 1,1 och 2,2 m*
Infraröd

­180° med

90° öppningsvinkel
max 8 m

2 - 2000 Lux
10 sek - 30 min
inställbar (4 timmar)
Till - Från

-

cos ϕ = 0,5)

ca 1,1 och 2,2 m*
5,8 Ghz

Högfrekvens
ca 1 mW
360° med

140° öppningsvinkel
1 - 8 m

Steglös inställning
2 - 2000 Lux
10 sek - 30 min
inställbar (4 timmar)
Till - Från

-

ca 1,1 m
5,8 Ghz

Högfrekvens
ca 1 mW

-

ca 5 cm

-

-

-

­röd LED

Installation

Anvisningar för IR 180 UP:

Monteringsplatsen bör var
minst 1 meter från en ljus­källa eftersom värmestrål­ning kan leda till aktivering
av sensorn.

Montage steg:

Kontrollera att spännings­frihet råder.

1. Avisolera ledningarna
som kommer från dosan.

Anslutning av nätlednin­garna

Nätanslutningen består av
tre ledare.
L = spänningsförande part

(svart eller brun)

N = nolledare

(i regel blå)

L‘ = fas till belastning

(svart eller brun)

Funktioner

(IR 180 UP / HF 360 UP / NF 50 UP)

Vid tvekan måste parterna
identifieras med en spän­ningsprovare och därefter
kopplas spänningen bort.
Fas (L) och (L') samt nolle­daren (N) ansluts till plintut­tagen. Skyddsledare är ej
nödvändig.

Viktigt: En förväxling av
ledarna kan leda till att
brytaren skadas.

2. Skjut in grundelementet
 i dosan . Ställ in
den vågrätt. Se till att
kabelparterna inte kläms.
Dra fast elementet med
låsknutarna så att det
sitter fast i dosan eller
skruva fast elementet
i dosans ytterring.

3. Montera täckram  och
ram . Fäst försiktigt
sensorenheten.

4. Sedan spänningen kop-

Endast IR 180 UP och
HF 360 UP:

Inställningsskruvarna ligger
bakom den nedfällda täck­kåpan. Tryck ner låshaken
med en skruvmejsel och fäll
kåpan framåt.

Hänvisning:

IR 180 UP och HF 360 UP
kan kopplas i parallell.
I varje dosa måste en nolle­dare vara tillgänglig. De in­kopplade lasten ökar ej vid
parallellkoppling.

(endast för NF 50 UP)

Beröringsfria kopplingar

Med en handrörelse på ett
avstånd på 5 cm tänder
lamporna. Samma rörelse
släcker dem.

Orienteringsljus

Sensorströmbrytaren
NF 50 UP är har en röd
LED lampa som fungerar
som orienteringsljus i
mörker.

Hänvisning:

Parallellkoppling eller att
byta ut en växelbrytare är
inte möjligt.

plats på kan sensorn tas
i drift. (Se avsnitt
Funktioner).

64

65

Funktioner

Räckviddsinställning
(känslighet) 

Med begreppet räckvidd
innefattas det cirkelformiga
området som utgör
bevakningsområdet.

(endast för HF 360 UP)

Ställskruven i sitt vänstra
ändläge betyder kortaste
avståndet (ca 1 m / leverans­inställning).
I högra ändläget är räckvid­den inställd på max (ca 8 m).

Trycknapp för ljusfunktioner

1 x kort 1 x 3 sekSensor







(endast för IR 180 UP / HF 360 UP)

1 - 8 m

Funktioner (endast för IR 180 UP / HF 360 UP)

2

LUX

2 - 2000 Lux

10 sek - 30 min

66

Skymningsinställning
(reaktionsnivå)

Den önskade skymnings­nivån kan steglöst ställas
in mellan 2 - 2000 Lux.
Ställskruven i högra läget
betyder dagsljus, d v s
2000 Lux (leveransin­ställning).
I vänstra läget betyder
mörker, d v s 2 Lux.

Tidsinställning (inkopp­lingsfördröjning)

Den önskade efterlystiden
kan ställas in steglöst
mellan ca 10 sek till max
30 min.

30

Ställskruven i sitt vänstra
ändläge betyder den kor­taste tiden (leveransinställ­ning). I högra läget längsta
tiden d v s max 30 min.







Vid inställning av bevak­ningsområde och vid funk­tionstest vid dagsljus måste
ställskruven vara i sitt högra
läge.

Vid inställning av bevak-







ningsområdet och vid funk­tionstest rekommenderas
att ställa in den kortaste
tiden.

Hänvisning: Efter varje
inkoppling finns en dödtid
på ca 2 sek. Först sedan
denna tid passerat kan en
rörelse ånyo tända.

10 sek - 30 min max 4 timmar Från

Sensordrift

Normalt arbetar sensor­brytaren i sensordrift. Vid
rörelse tänds ljuset och
lyser den inställda tiden.

Fast sken Till

Trycknapp 1 x Till
Det anslutna lyset lyser i
4 timmar (röd LED lyser).
Därefter återgår sensor­brytaren till sensordrift
(röd LED släckt).
Fasta skenet kan släckas
med ett tryck (röd LED
släckt).

Fast sken Från

Håll trycknappen nere
i 3 sek.
Det anslutna lyset släcks
(röd LED blinkar).
Efter ytterligare en kort
tryckning återgår brytaren
till sensordrift (röd LED
slocknar).

67

Driftstörningar

Störning Orsak Åtgärd

Sensorbrytare
utan spänning

Sensorbrytaren
kopplar inte in

Driftstörningar

(IR 180 UP / HF 360 UP / NF 50 UP)



Trasig säkring,
ej inkopplad



Kortslutning



Sensorströmbrytaren
NF 50 UP i krets med
andra brytare



Trasig lampa









(endast för IR 180 UP / HF 360 UP)

Ny säkring, anslut
spänningen, kontrollera
ledningarna med en
spänningsprovare
Kontrollera
anslutningarna
NF 50 UP ej kopplings­bar med andra brytare

Byt glödlampa

Störning Orsak Åtgärd

Sensorbrytaren
kopplar inte in

Sensorbrytaren
kopplar inte ur

Sensorbrytaren
kopplar ständigt av och på



Vid dagsdrift,
skymningsnivån
felaktigt inställd



Seriekopplad
brytare från



Trasig säkring



Ständig rörelse i
området



Inkopplad armatur be­finner sig i bevaknings­området (IR 180 UP)
och reaktiverar sensorn
genom temperatur­förändringar



Fast sken inkopplat
(röd LED lyser)



Andra sensorbrytare
parallellkopplade och
fortfarande aktiva



Den anslutna armaturen
befinner sig i bevaknings­området hos IR 180 UP



Djur rör sig i bevaknings­området



Gardiner, blommor etc.
rör sig i bevaknings­området för HF 360 UP
och påverkar sensorn



Ändra inställning



Anslut



Ny säkring, kontrollera
ev anslutningarna



Kontrollera området



Kontrollera området



Koppla ur fast sken



Invänta utgången av
den andra brytarens
tidsinställning



Kontrollera området



Kontrollera området



Kontrollera området

Skötsel

Sensorströmbrytarna är
avsedda för automatisk
respektive beröringsfri
(NF 50 UP) manövrering av
ljus. De är inte anpassade

till inbrottslarm, eftersom
vandalsäkerhet saknas.
Ljusytor rengöres med en
mjuk fuktig duk utan ren­göringsmedel.

Konformitetserklärung

Produkten uppfyller följande riktlinjer:
Lågspänningsdirektivet 73/23/EWG med ändringar

EMV-riktlinje 89/336/EWG med ändringar

HF 360 UP och NF 50 UP:

R & TTE riktlinje 1999/5/EG med ändringar för radio

Herzebrock, in April 2003
Burkhard Steffen, VD

och telefonanläggningar

Funktionsgaranti

Denna STEINEL-produkt är
tillverkad med största nog­grannhet. Den är funktions­och säkerhetstestad enligt
gällande föreskrifter och har
därefter genomgått en
stickprovskontroll.

Garantin gäller i 36 måna­der från inköpsdagen. Vi
återgärdar fel som beror på
material- eller tillverknings­fel. Garantin innebär att va­ran repareras eller att de­fekt del byts ut enligt vårt
val. Garantin omfattar inte
slitage och skador orsaka­de av felaktig hanterande
av produkten. Bristande un­derhåll och skötsel omfattas
ej heller av garantin.
Följskador på främmande
föremål ersätts ej.

Garantin gäller endast då
produkten, som inte får va­ra isärtagen, sändes väl för­packad med fakturakopia
eller kvitto (inköpsdatum
och stämpel) till vår repre­sentant eller lämnas in till
inköpsstället för åtgärd.

68

69



Asennusohje

Arvoisa asiakas,

olet hankkinut STEINEL­tunnistinkytkimen. Kiitämme
osoittamastasi luottamuk­sesta. Kytkin on korkealaa­tuinen tuote, joka on val­mistettu, testattu ja pakattu

Laitteen osat

IR 180 UP:

햲 Asennusrasia
햳 Peruselementti
햴 Suojakehys
햵 Suojus
햶 Tunnistinyksikkö
햷 Painike: jatkuva valaistus

ja valo jatkuvasti pois

햸 Näyttö: jatkuva valaistus

ja valo jatkuvasti pois
(punainen LED linssin
takana)

햹 Lukitsinkieleke (Design-

suojus, jonka takana on
toimintasäädin; voidaan
avata)

햺 Hämäräkytkimen säätö

2 – 2000 luksia

햻 Kytkentäajan asetus

10 sek – 30 min

Turvaohjeet

쎱

Jännitteensyöttö on
katkaistava, ennen kuin
kytkimeen suoritetaan
mitään toimenpiteitä!

쎱

Asennettavassa sähkö­johdossa ei saa asen­nuksen yhteydessä olla
jännitettä. Katkaise

huolellisesti. Tutustu ennen
kytkimen asennusta tähän
asennusohjeeseen.
Ainoastaan asianmukainen
asennus ja käyttöönotto ta­kaavat kytkimen pitkäaikai-

HF 360 UP:

햲 Asennusrasia
햳 Peruselementti
햴 Suojakehys
햵 Suojus
햶 Tunnistinyksikkö
햷 Painike: jatkuva valaistus

ja valo jatkuvasti pois

햸 Näyttö: jatkuva valaistus

ja valo jatkuvasti pois
(punainen LED)

햹 Lukitsinkieleke (Design-

suojus,jonka takana on
toimintosäädin; voidaan
avata)

햺 Hämäräkytkimen säätö

2 - 2000 luksia

햻 Kytkentäajan asetus

10 sek – 30 min

햽 Toiminta-alueen rajaus

1 – 8 m

ensin virta ja tarkista
jännitteettömyys
jännitteenkoettimella.

쎱

Kytkin liitetään verkko­jännitteeseen. Asennus
on suoritettava asian­tuntevasti. Voimassa
olevia asennus- ja liitän-

sen, luotettavan ja häiriöttö­män toiminnan.
Toivotamme Sinulle paljon
iloa kytkimen känssa.

NF 50 UP:

햲 Asennusrasia
햳 Peruselementti
햴 Suojakehys
햵 Suojus
햶 Tunnistinyksikkö
햷 Opastinvalo

(punainen LED)

täohjeita on noudatetta­va. (D-VDE 0100,

A

-ÖVE-EN 1,



-SEV 1000)

Toimintaperiaate

IR 180 UP ja HF 360 UP
tunnistinkytkinten ansiosta
valokatkaisimen hapuilu on
menneisyyttä! Älykäs tun­nistintekniikka kytkee valon
automaattisesti, kun huo­neeseen tulee joku, ja

sammuttaa sen asetetun
ajan kuluttua. Tämä lisää
huomattavasti sekä käyttö­mukavuutta että turvalli­suutta ja auttaa samalla
säästämään sähköä ja
kustannuksia. NF 50 UP-

IR 180 UP: HF 360 UP:

enint.
8 m

Tunnistuskulma 360°Tunnistuskulma 180°

IR 180 UP kytkimeen on
asennettu yksi pyrosäh­köinen tunnistin, joka ha­vaitsee liikkuvistä ihmisistä,
eläimistä jne. lähtevän läm­pösäteilyn. Rekisteröity
lämpösäteily muunnetaan
elektronisesti, jolloin liitetty
laite (esim. valaisin) kytkey­tyy päälle automaattisesti.
Erilaiset esteet, kuten esim.
seinä tai lasiruudut, estävät
tunnistuksen eikä valo
tällöin syty.

HF 360 UP on aktiivinen
liikkeentunnistin. Se reagoi
– lämpötilasta riippumatto­mana – pienimpiinkin liik­keisiin. Kytkimeen asennet­tu suurtaajuustunnistin lä­hettää suurtaajuisia elek­tromagneettisia aaltoja
(5,8 GHz) ja vastaanottaa
niiden kaiun. Tunnistin
havaitsee pienimmänkin
liikkeen aiheuttaman muu­toksen kaiussa. Mikropro­sessori laukaisee lähes
viiveettä kytkentäkäskyn
"Kytke valo". Tunnistus on
mahdollista ovien, lasiruu­tujen tai ohuiden seinien
lävitse.

kytkimessä on lähitunnistin,
joka mahdollistaa kytken­nän käsin koskematta.

NF 50 UP:

enint.
8 m

Tunnistusetäisyys enint. 5 cm

NF 50 UP -kytkimessä on
lähitunnistinjärjestelmä,
joka mahdollistaa asennet­tujen valaisinten kytkemisen
ja sammuttamisen käsin
koskematta. Näin valon
kytkeminen on mahdollista
myös kostein tai likaisin
käsin. Valo syttyy, kun kättä
liikutetaan kytkimen edessä
enintään 5 cm etäisyydellä.

enint.
5 cm

70

71

Tekniset tiedot

Mitat:
Teho:

Verkkoliitäntä:

Kosketusväli:

Asennuskorkeus:
Tunnistintekniikka:

Lähetysteho:
Tunnistuskulma:

Tunnistusetäisyys

Hämäräkytkimen säätö:
Kytkentäajan asetus:
Jatkuva valaistus:

Valo jatkuvasti POIS:
Opastinvalo:

* Asennus oven yläpuolelle

:

IR 180 UP: NF 50 UP:HF 360 UP:

(K x L x S) 80 x 80 x 55 mm
enint. 1000 W (resistiivinen kuormitus, esim. hehkulamppu)

enint. 500 VA (kompensoimaton, induktiivinen, cos ϕ = 0,5

230 V, 50 Hz
3-johdinkytkentä (L, L’, N)

µ, kontaktikärkien ilmaväli alle 1,2 mm
(avoin kytkentätila)

n. 1,1 ja 2,2 m*
Infrapunatunnistin

­180°,

90° avauskulma
enint. 8 m

2 – 2000 luksia
10 sek – 30 min
kytkettävissä (4 h)
kytkettävissä

-

esim. loistelamput)

n. 1,1 ja 2,2 m*
5,8 Ghz

suurtaajuus
n. 1 mW
360°,

140° avauskulma
1 – 8 m, portaatto-

masti säädettävissä
2 – 2000 luksia
10 sek – 30 min
kytkettävissä (4 h)
kytkettävissä

-

n. 1,1 m
5,8 Ghz

suurtaajuus
n. 1 mW

-

n. 5 cm

-

-

-

­punainen LED

Asennus

IR 180 UP kytkintä
koskeva ohje:

Kytkimen asennuspaikan
tulisi olla vähintään 1 m
etäisyydellä valaisimesta,
sillä valaisimen lämpösäteily
voi aiheuttaa järjestelmään
virhetoimintoja.

Asennuksen vaiheet:

1. Vedä verkkojohto ulos
rappauksen alle asenne­tusta asennusrasiasta ja
eristä yksittäiset
johtimet.

Verkkojohdon liitäntä
(ks. kuva sivulla 5)

Verkkojohtona käytetään
3-napaista kaapelia:
L = virtaa johtava johdin

(useimmiten musta
tai ruskea)

N = nollajohdin

(useimmiten sininen)

L‘ = kytketty vaihe

(useimmiten musta tai
ruskea)

Toiminta

(IR 180 UP / HF 360 UP / NF 50 UP)

Epäselvissä tapauksissa
johtimet on tarkistettava
jännitteenkoettimella ja kat­kaistava sen jälkeen virta.
Vaiheet (L) ja (L‘) sekä nol­lajohdin (N) liitetään liitin­ryhmään. Maajohdinta ei
tarvita.

Tärkeää: väärät liitännät
voivat vaurioittaa laitetta.

2. Työnnä peruselementti
햳 rappauksen alle asen­nettuun asennusrasiaan
햲 ja kohdista vaakata­sossa. Kaapelit eivät saa
jäädä puristuksiin. Kierrä
lukitsinkynsien ruuveja,
kunnes peruselementti
on tiukasti paikoillaan, tai
ruuvaa kiinni tukirenkaa­seen rasian kiinnitys­ruuveilla.

3. Aseta kehys 햴 ja suojus
햵 paikoilleen ja pistä
tunnistinyksikkö 햶 varo-

Kytkentä käsin
koskematta

Kun liikutat kättäsi enintään
5 cm etäisyydellä tunnis­tinyksiköstä, kytkimeen
liitetty valo syttyy. Menettele
samalla tavalla, kun haluat
sammuttaa valon.

4. Kun verkkoliitäntä on

Vain IR 180 UP ja
HF 360 UP:

Toimintojen säädössä tarvit­tava säätörengas on piilos­sa avattavan design-suo­juksen takana. Paina tun­nistinyksikön lukitsinkieltä
varovasti ruuvimeisselillä ja
käännä suojus auki.

Huom:

IR 180 UP:n ja HF 360 UP:n
rinnankytkentä on mahdolli­nen. Jokaisessa rappauk­sen alle asennetussa asen­nusrasiassa on kuitenkin
oltava nollajohdin. Suurin
mahdollinen kytkettävä teho
ei kasva.

Opastinvalo

Tunnistinkytkin NF50UP on
varustettu LED:llä. Se toimii
pimeässä merkkivalona,
jonka ansiosta kytkin
löytyy helposti.

Huom:

Rinnankytkentä tai asenne­tun vaihtokytkimen vaihta­minen ei ole mahdollista.

vasti paikalleen; varo
vääntämästä sitä.

suoritettu, tunnistinkytkin
voidaan ottaa käyttöön.
(ks. luku "Toiminta").

(vain NF 50 UP)

72

73

Toiminta

1 – 8 m

Toiminta

2

LUX

2 – 2000 luksia

10 sek – 30 min

(koskee vain HF 360 UP kytkintä)

Toiminta-alueen rajaus
(herkkyys) 햽

Toiminta-alueella tarkoite­taan ympäristöön muo­dostuvaa ympyrän muo­toista reagointialuetta.

Kun toiminta-alueen säätö­ruuvi käännetään vasem­manpuoleiseen ääriasen­toon, reagointialue on
pienin mahdollinen (n. 1 m /
tehtaalla suoritettu asetus).
Kun säätöruuvi käännetään
oikeanpuoleiseen ääriasen­toon, reagointialue on suurin

mahdollinen (n. 8 m).

(koskee vain IR 180 UP ja HF 360 UP kytkimiä)

Hämäräkytkimen säätö
(kytkeytymiskynnys)

Tunnistimen haluttu kyt­keytymiskynnys voidaan
asettaa portaattomasti
n. 2 luksin ja 2000 luksin
välille.
Kun säätöruuvi käännetään
sen oikeanpuoleiseen
ääriasentoon, tunnistin on
asetettu n. 2000 luksin päi­väkäyttöön (tehtaalla suori-

Kytkentäajan asetus

Valaisimen kytkentäaika
voidaan asettaa portaatto­masti n. 10 sekunnin tai
enintään 30 minuutin välille.
Kun säädinruuvi on sen va-

30

semmanpuoleisessa ääria­sennossa, on asetettu
lyhyin mahdollinen kytken­täaika (n. 10 sek; tehtaalla
suoritettu asetus).
Kun säädinruuvi on sen
oikeanpuoleisessa ääria­sennossa, on asetettu pisin
mahdollinen kytkentäaika
(n. 30 min).
Jokainen tämän ajan ku­luessa havaittu liike käyn­nistää kytkentäajan uudel­leen.

tettu asetus). Kun säädin-

햺햺

햺

햺햺

ruuvi on sen vasemman­puoleisessa ääriasennossa,
tunnistin on asetettu
n. 2 luksin yökäyttöön.
Säätöruuvin on oltava oi­keanpuoleisessa ääriasen­nossa, kun toiminta-alue
säädetään ja toiminta­testaus suoritetaan päivän
valossa.

햻햻

햻

Tunnistimen kytkentäaika

햻햻

kannattaa asettaa pienim­mäksi mahdolliseksi toimin­ta-alueen asetuksen ja toi­minnan testauksen ajaksi.

Huom: Lampun sammuttua
kestää aina n. 2 sekuntia,
kunnes tunnistin reagoi
liikkeeseen toiminta-alueel­la. Tunnistinkytkin voi sytyt­tää valon uudelleen vasta
tämän ajan kuluttua.

햷햷

햷

Valaistustoimintojen painike

햷햷

(vain IR 180 UP ja HF 360 UP)

1 x lyhyesti 1 x 3 sek.Tunnistin

10 sek - 30 min enint. 4 h POIS

Tunnistinkäyttö

Tunnistinkytkin toimii
tunnistinkäytössä. Valo
kytkeytyy asetetuksi ajaksi,
kun reagointialueella on
havaittu liikettä.

Jatkuva valaistus

Painike 1 x PÄÄLLE
Liitetyn valaisimen valo pa­laa neljän tunnin ajan
(LED:n punainen valo pa­laa). Sen jälkeen tunnis­tinkytkin siirtyy jälleen auto­maattisesti tunnistinkäyt­töön (punainen valo sam­muu).
Valo voidaan sammuttaa
jatkuvan valaistuksen aika­na painiketta painamalla
(LED:n punainen valo sam­muu).

Valo pois jatkuvasti

Paina painiketta 3 sekunnin
ajan.

Liitetty valaisin kytkeytyy
pois päältä (LED:n punai­nen valo vilkkuu). Kun pai­nat painiketta lyhyesti uu­delleen, tunnistinkytkin siir­tyy välittömästi takaisin tun­nistinkäyttöön (punainen
LED sammuu).

74

75

Käyttöhäiriöt

Häiriö Syy Häiriön poisto

Tunnistinkytkimessä
ei ole jännitettä

Tunnistinkytkin
ei kytke valoa

Käyttöhäiriöt

(koskee vain IR 180 UP / HF 360 UP kytkimiä)

(IR 180 UP / HF 360 UP / NF 50 UP)

쎱

sulake palanut,
ei kytkeydy

쎱

oikosulku

쎱

tunnistinkytkin NF 50 UP
muitten kytkinten kanssa
rinnan kytkettynä

쎱

hehkulamppu viallinen

쎱

쎱
쎱

쎱

uusi sulake, kytke
verkkokatkaisin päälle,
tarkista johto jännitteen­koettimella
tarkista liitännät
NF 50 UP ei ole rinnan
kytkettävä

vaihda hehkulamppu

Häiriö Syy Häiriön poisto

Tunnistinkytkin
ei kytke valoa

Tunnistinkytkimellä
kytketty valo ei sammu

Tunnistinkytkimellä
kytketty valo syttyy ja
sammuu jatkuvasti

쎱

päiväkäytössä hämärä­kytkin asetettu
yökäyttöön

쎱

ylimääräinen rinnan
kytketty kytkin pois
päältä

쎱

sulake palanut

쎱

jatkuva liikehdintä
toiminta-alueella

쎱

kytketty valaisin on
IR 180 UP:n reagointi­alueella ja kytkeytyy
lämpötilan muutoksen
takia uudelleen

쎱

on kytketty jatkuva
valaistus (punainen LED
palaa)

쎱

toinen tunnistinkytkin
kytketty rinnan ja vielä
aktiivinen

쎱 kytketty valaisin on

IR 180 UP:n reagointi­alueella

쎱

IR 180 UP:n toiminta­alueella liikkuu eläimiä

쎱

HF 360 UP:n reagointi­alueella on liikehtiviä
verhoja, kukkia jne.,
jotka kytkevät valon
uudelleen

쎱

säädä uudelleen

쎱

sytytä valo

쎱

uusi sulake,
tarkasta liitäntä
tarvittaessa

쎱

tarkista alue

쎱

tarkista alue

쎱

kytke jatkuva valaistus
pois päältä

쎱

odota toisen tunnistin­kytkimen aika-asetus

쎱 tarkista alue

쎱 tarkista alue

쎱 tarkista alue

76

Käyttö/hoito

Tunnistinkytkin on tarkoi­tettu valon kytkemiseen
automaattisesti tai käsin
koskematta. Laite ei sovellu
käytettäväksi erityisten

murtohälytysjärjestelmien
kanssa, sillä siitä puuttuu
määräysten mukainen suo­jaus sabotaasin varalta. Jos
kytkimen pinta on likainen,

voit puhdistaa sen kostealla
rievulla (älä käytä puhdis­tusainetta).

Selvitys yhdenmukaisuudesta

Tuote on seuraavien direktiivien mukainen:
pienjännitedirektiivi 73/23/ETY ja sen muutokset

EMC-direktiivi 89/336/ETY ja muutokset

HF 360 UP ja NF 50 UP:

R & TTE direktiivi 1999/5/EY ja radiolaitteita sekä tietoliikennelähetyslaitteita

Herzebrock, huhtikuu 2003
Burkhard Steffen, liikkeenjohto

koskevat muutokset

Toimintatakuu

Tämä STEINEL-tuote on
valmistettu suurella tark­kuudella ja sen toiminta ja
turvallisuus on testattu voi­massa olevien määräysten
mukaisesti. Lisäksi sille on
suoritettu pistokoe.
STEINEL myöntää takuun
tuotteen moitteettomalle
toiminnalle ja rakenteelle.

Takuuaika on 36 kuukautta
ostopäivästä alkaen. Tänä
aikana STEINEL vastaa
kaikista aine- ja valmistus­vioista valintansa mukaan
joko korjaamalla tai vaihta­malla vialliset osat.
Takuun piiriin eivät kuulu
kuluvat osat eivätkä vahin­got, jotka ovat aiheutuneet
väärästä huollosta tai käsit­telystä tai laitteen putoa­misesta. Takuu ei koske
laitteen muille esineille
mahdollisesti aiheuttamia
vahinkoja.

Takuu on voimassa vain
silloin, jos laitetta ei ole itse
avattu ja se toimitetaan
yhdessä ostokuitin tai las­kun kanssa (ostopäivämää­rä ja liikkeen leima) hyvin
pakattuna lähimpään huol­topisteeseen tai ensimmäi­sen 6 kuukauden aikana
myyjäliikkeeseen.

Korjauspalvelu:
Takuuajan jälkeen tai ta­kuun piiriin kuulumattoman
vian ollessa kyseessä lait­teen korjaa huoltopalve­lumme. Pyydämme lähettä­mään tuotteen hyvin pa­kattuna lähimpään huolto­pisteeseen.

77

N

Monteringsanvisning

Kjære kunde.

Takk for tilliten du viser oss
ved ditt kjøp av din nye
STEINEL sensorbryter. Du
har valgt et høyverdig
kvalitetsprodukt som er pro-

Apparatbeskrivelse

IR 180 UP:

 Innfelt boks
 Grunnelement
 Dekkramme
 Deksel
 Sensorenhet
 Bryter for permanent lys

og permanent av

 Indikator permanent lys

og permanent av
(rød LED bak linsen)

 Knast (designdeksel til

funksjonsinnstilling, kan
slås opp)

 Skumringsinnstilling

2 – 2000 Lux

 Tidsinnstilling

10 sek. – 30 min.

Sikkerhetsmerknader



Slå av strømmen før
arbeidet igangsettes!



Kontroller om spennin­gen er borte med en
spenningstester.

dusert, testet og pakket
meget nøye. Vi ber deg
lese denne monteringsvei­ledningen før du installerer
sensorbryteren. En lang,

HF 360 UP:

 Innfelt boks
 Grunnelement
 Dekkramme
 Deksel
 Sensorenhet
 Bryter for permanent lys

og permanent av

 Indikator permanent lys

og permanent av
(rød LED)

 Knast (designdeksel til

funksjonsinnstilling, kan
slås opp)

 Skumringsinnstilling

2 – 2000 Lux

 Tidsinnstilling

10 sek. – 30 min.

 Rekkeviddeinnstilling

1 – 8 m



Installasjon av sensor­bryteren betyr arbeid på
strømnettet. Installasjo­nen skal derfor utføres
fagmessig i henhold til
vanlige installasjonsfors­krifter og tilkoplingskrav.

sikker og feilfri drift kan kun
garanteres dersom lampen
installeres og brukes riktig.
Vi håper du vil ha mye gle­de av din nye sensorbryter.

NF 50 UP:

 Innfelt boks
 Grunnelement
 Dekkramme
 Deksel
 Sensorenhet
 Orienteringslys

(rød LED)

Virkemåte

Takket være sensorbryterne
IR 180 UP og HF 360 UP
hører det å føle seg fram til
lysbryteren nå endelig forti­den til. Den intelligente sen­sorteknikken slår lyset auto-

matisk på når noen kommer
inn i rommet og slår det av
igjen etter innstilt tid. Det er
ikke bare meget komforta­belt, det øker også sikker­heten, og i tillegg sparer

IR 180 UP: HF 360 UP:

max.
8 m

Registreringsvinkel: 360°Registreringsvinkel: 180°

IR 180 UP er utstyrt med en
pyrosensor som registrere
den usynlige varmestrålin­gen fra mennesker, dyr o.l.
Denne registrerte varme­strålingen omdannes elek­tronisk og slår automatisk
på en strømkilde (f.eks. en
lampe).
Det registreres ingen var­mestråling gjennom hindre
som f.eks. mur eller glass­flater, dvs. at lampen ikke
slår seg på.

HF 360 UP er en aktiv be­vegelsesmelder. Den rea­gerer – uavhengig av tem­peratur – på de minste be­vegelser. Den integrerte
HF-sensoren sender ut
høyfrekvente elektromagne­tiske bølger (5,8 GHz) og
mottar deres ekko. Senso­ren merker ekkoforandrin­gene fra selv de minste be­vegelser i registreringsom­rådet. Nærmest uten forsin­kelse utløser en mikropro­sessor koplingsbefalingen
“slå på lys“. Bevegelser kan
også registreres gjennom
dører, glassflater eller tynne
vegger.

man energi og penger.
NF 50 UP har en nær­feltsensor for berøringsfri
tenning av lys.

NF 50 UP:

max.
8 m

Rekkevidde: maks. 5 cm

NF 50 UP er utstyrt med et
nærfelt-sensorsystem som
gjør det mulig å slå instal­lerte lamper av og på uten
berøring. Dermed kan man
slå på lys selv med fuktige
eller skitne hender. Bryte­ren utløses med en hånd­bevegelse på maks. 5 cm
avstand.

max.
5 cm

78

79

Tekniske data

Mål:
Effekt:

Spenning:

Kontaktåpning:

Monteringshøyde:
Sensorteknologi:

Utgangseffekt:
Registreringsvinkel:

Rekkevidde:

Skumringsinnstilling:
Tidsinnstilling:
Permanent lys:

Permanent AV:

Orienteringslys:

* Montering over dør

IR 180 UP: NF 50 UP:HF 360 UP:

(H x B x D) 80 x 80 x 55 mm
maks. 1000 W(ohmsk last, f.eks. lyspærer)

maks. 500 VA (ukompensert, induktiv, cos ϕ = 0,5 f.eks. lysrør)
maks. 200 W (parallellkompensert C = 45,6 µF, lysrør)

230 V, 50 Hz
3-ledet kabelkopling

µ, kontaktåpningsvidde på mindre enn 1,2 mm mellom
kontaktene i avslått tilstand.

ca. 1,1 og 2,2 m*
infrarødsensor

-

180° med
90° åpningsvinkel

maks. 8 m

2 – 2000 Lux
10 sek. – 30 min.
kan slås av/på

(4 timer)
koblingsbar

-

ca. 1,1 og 2,2 m*
5,8 Ghz

høyfrekvens

ca. 1 mW
360° med

140° åpningsvinkel
1 – 8 m

trinnløst justerbar
2 – 2000 Lux
10 sek. – 30 min.
kan slås av/på

(4 timer)
koblingsbar

-

ca. 1,1 m
5,8 Ghz

høyfrekvens

ca. 1 mW

-

ca. 5 cm

-

-

-

­rød LED

Installasjon

Gjelder for IR 180 UP:

Avstanden mellom
monteringsstedet og en
lampe må være minst 1 m,
eller kan varmeutstråling fra
lampen føre til at systemet
reagerer.

Monteringstrinn:

1. Trekk kabelen ut av den
innfelte boksen og aviso­ler ledningene.

Tilkopling av strømlednin­gen (se ill. side 5)

Nettledningen består av en
3-ledet kabel:
L = Fase (som regel svart

eller brun)

N = Fase (som regel blå)
L‘ = Sluttet fase (som regel

svart eller brun)
Fasene (L), (L’) og (N) kop­les til sukkerbiten.

Funksjoner

(IR 180 UP / HF 360 UP / NF 50 UP)

OBS: Forveksles koplinge-

ne, kan dette føre til skader
på apparatet.

2. Grunnelementet  sky­ves inn i den innfelte
boksen  og festes
vannrett. Påse at lednin­gene ikke klemmes.
Trekk til begge skruene
slik at grunnelementet
festes godt eller skru det
fast til bæreringen med
festeskruer.

3. Sett på dekkrammen 
og dekslet  og trykk
sensordelen  forsiktig
på. Påse at kantene ikke
knekkes.

4. Når apparatet er koplet til
strømnettet, kan sensor­bryteren tas i bruk (se
kapittel Funksjoner).

Gjelder kun for IR 180 UP
og HF 360 UP:

Innstillingsknappen for
funksjonene er gjemt bak
designdekslet (dette kan
slås opp). Trykk inn knasten
på sensorenheten med en
skrutrekker og åpne dekslet
forover.

NB:

IR 180 UP og HF 360 kan
koples parallelt, men i dette
tilfelle må det være en
jordleder i den innfelte
boksen. Dette øker ikke
maks. effekt.

(kun for NF 50 UP)

Berøringsfri kopling

Beveger du hånden din
maks. 5 cm. fra sensoren­heten, slås den tilkoplede
lampen på. Det samme
gjelder når du skal slå av.

Orienteringslys

Sensorbryteren NF 50 UP
er utstyrt med en rød LED.
I mørket er dette et oriente­ringslys, slik at du lettere
finner bryteren.

NB:

Parallellkopling eller bytte
av en vekselkopling er ikke
mulig.

80

81

Funksjoner (kun for HF 360 UP)

Rekkeviddeinnstilling
(følsomhet) 

Med “rekkevidde“ menes
tverrsnittet av det omtrent
sirkelformede området som
utgjør registreringsområdet.

Vris bryteren helt til venstre,
gir dette minimal rekkevid­de (ca. 1 m / forinnstilling),
vris den helt til høyre, opp­nås maksimal rekkevidde
(ca. 8 m).

Bryter for lysfunksjon







(kun for IR 180 UP og HF 360 UP)

1 x kort 1 x 3 sek.Sensor

1 - 8 m

Funksjoner

2

LUX

2 - 2000 Lux

10 sek. – 30 min.

82

Skumringsinnstilling
(Lysnivå)

Sensorens lysnivå kan inn­stilles trinnløst fra ca. 2 Lux
til 2000 Lux.
Innstillingsregulator står
helt til høyre: dagslysdrift
ca. 2000 Lux (forinnstilling).
Innstillingsregulator står
helt til venstre: skumrings­drift ca. 2 Lux.

Tidsinnstilling
(Utløsningstid)

Ønsket belysningstid for til­koplet lampe kan innstilles
trinnløst fra ca. 10 sek. til
maks. 30 min.

30

Innstillingsskruen vris til
venstre for kortest mulig tid,
ca. 10 sek. (forinnstilling),
innstillingsskruen vris til
høyre for lengst mulig tid,
ca. 30 min.
Hver gang en bevegelse re­gistreres før denne tiden er
gått ut, startes tidsuret på
nytt.

(kun for IR 180 UP og HF 360 UP)

Ved innstilling av registre-







 



 

ringsområdet, og også for
funksjonstest i dagslys, må
innstillingsskruen være
vridd til høyre.

Under innstilling av registre­ringsområdet og for funks­jonstest anbefales det å
innstille kortest mulig tid.

NB: Etter hver avkoplings­prosess er bevegelsesre­gistreringen avbrutt i ca.
2 sekunder. Først etter den­ne tiden kan sensorbryteren
slå på lyset igjen ved beve­gelse.

10 sek. - 30 min. maks. 4 t. AV

Sensordrift

Sensorbryteren er prinsipi­elt i sensordrift. Ved beve­gelse i registreringsområdet
tennes lyset for innstilt tid.

Permanent lys

Bryter 1 x PÅ
Den tilkoblede lampen slås
på permanent lys i 4 timer
(rød LED lyser). Deretter
går sensorbryteren straks
over til sensordrift igjen
(rød LED av).
Det permanente lyset kan
slås av før tiden er omme
ved å trykke på bryteren
(rød LED av).

Permanent av

Trykk brytere i 3 sek.
Den tilkoblede lampen sluk­kes (rød LED av).
Ved et nytt, kort trykk på
bryteren går sensorbryteren
straks over til sensordrift
igjen (rød LED av).

83

Driftsforstyrrelser

Feil Årsal Tiltak

Sensorbryteren
uten spenning

Sensorbryteren
slår seg ikke på

Driftsforstyrrelser

(IR 180 UP / HF 360 UP / NF 50 UP)



defekt sikring,
lampen er ikke på



kortslutning



sensorbryter NF 50 UP
i parallellkopling med
andre brytere



defekt lyspære









(kun for IR 180 UP / HF 360 UP)

Feil Årsal Tiltak

Sensorbryteren
slår seg ikke på

Sensorbryteren
slår seg ikke av

Sensorbryteren
slår seg stadig PÅ/AV



ved dagdrift,
skumringsinnstillingen
står på nattdrift



andre vekselbrytere AV



defekt sikring



stadige bevegelser
i registreringsområdet



tilkoplet lampe befinner
seg i registreringsområ­det til IR 180 UP og slår
seg på på nytt pga. tem­peratur-forandringer



permanent lys er slått på
(rød LED lyser)



en annen sensorbryter er
tilkoplet parallelt og er
fremdeles aktiv



tilkoplet lampe befinner
seg i registreringsområ­det til IR 180 UP



dyr beveger seg i regis­treringsområdet til
IR 180 UP



gardiner, blomster etc.
beveger seg i registre­ringsområdet til HF 360
UP, bevegelsene slår på
lyset





















84

ny sikring, slå på bryte­ren, kontroller ledningen
med spenningstester
kontroller koplings­punktene
NF 50 UP kan ikke
parallellkoples

skift lyspære

ny innstilling

slå på

ny sikring,
kontroller evt.
koplingspunktene

kontroller området

kontroller området

slå av funksjonen
permanent lys

avvent tidsinnstillingen
for den andre
sensorbryteren

kontroller området

kontroller området

kontroller området

Drift/vedlikehold

Sensorbryteren egner seg
til automatisk eller berø­ringsfri (NF 50 UP) tenning
av lys. Den egner seg ikke

for spesielle innbruddsa­larmanlegg fordi den ikke
har den nødvendige sabo­tasjesikkerhet. Overflaten

kan rengjøres med en fuktig
klut (uten rengjøringsmid­ler).

Konformitetserklæring

Produktet oppfyller følgende direktiver:
Lavspenningsdirektivet 73/23/EØS med endringer

EMV-direktivet 89/336/EØS med endringer

HF 360 UP og NF 50 UP:

R & TTE direktiv 1995/EF med endringer om radioanlegg og

Herzebrock i april 2003
Burkhard Steffen, forretningsleder

telekommunikasjons-sendeinnretninger

Funksjonsgaranti

Dette STEINEL-produktet
er fremstilt med største
nøyaktighet. Det er prøvet
mht. funksjon og sikkerhet i
henhold til gjeldende for­skrifter, og deretter under­kastet en stikkprøvekontroll.
STEINEL gir full garanti for
kvalitet og funksjon.

Garantitiden utgjør 36 må­neder, regnet fra dagen ap­paratet ble solgt til forbru­keren. Vi erstatter mangler
som kan føres tilbake til fa­brikasjonsfeil eller feil ved
materialene. Garantien ytes
ved reparasjon eller ved at
deler med feil byttes ut.
Garantien bortfaller ved
skader på slitasjedeler eller
for skader elle mangler som
oppstår som følge av ufag­messig bruk eller vedlike­hold. Følgeskader ved bruk
(skader på andre gjenstan­der) dekkes ikke av garan­tien.

Garantien ytes bare hvis
det kan fremlegges kvitte­ring med påført dato fra
siste salgsledd. Apparatet
skal pakkes godt inn og
sendes til importøren sam­men med kvitteringen.
Apparatet må ikke være
demontert.

Reparasjonsservice:
Etter garantitidens utløp,
eller dersom det skulle
oppstå slitasje eller skader
som ikke dekkes av garan­tien, kan vårt verksted fore­ta reparasjoner. Vennligst
pakk apparatet godt inn og
send det til importøren.

85
