Page 1
■■
■ DETECTEUR DE TENSION
■■
■■
■ VOLTAGE DETECTER
■■
■■
■ SPANNUNGSPRÜFER
■■
■■
■ RIVELATORE DI TENSIONE
■■
■■
■ DETECTOR DE TENSION
■■
C.A 740
FRANCAIS
ENGLISH
DEUTSCH
ITALIANO
ESPANOL
Notice de fonctionnement
User's manual
Bedienungsanleitung
Manual de uso
Manual de instrucciones
1
Page 2
Vous venez d’acquérir un DETECTEUR DE
TENSION et nous vous remercions de votre
confiance. Ce détecteur est adapté aux travaux
sous tension.
Pour obtenir le meilleur service de votre appareil :
■ lisez attentivement cette notice
■ respectez les précautions d’emploi
Significations du symbole
Attention ! Consultez la notice de
fonctionnement avant d’utiliser l’appareil.
Dans la présente notice, les instructions
précédées de ce symbole, si elles ne sont
pas bien respectées ou réalisées, peuvent
occasionner un accident corporel ou
endommager l’appareil et les installations.
Précautions d'emploi
■ Procédez systématiquement à un AUTOTEST avant et après l’utilisation de votre
détecteur.
■ Tension max. d'utilisation : 690VAC (entre
phases).
■ Ce détecteur peut être utilisé sur des
installations de catégorie III, avec des
tensions toujours inférieures à 600 V par
rapport à la terre. Les circuits de CAT III sont
des circuits d'alimentation d'appareils de
puissance pouvant comporter des
surtensions transitoires importantes.
Ex. alimentation de machines ou d'appareils
industriels.
■ Utilisez des accessoires conformes aux
normes de sécurité (EN 61010-031) de
tension minimale 600 V et de catégorie de
mesure III.
■ N'ouvrez jamais le boîtier du détecteur avant
de l’avoir déconnecté de toute source
électrique.
■ Ne touchez jamais les pointes de touches
métalliques pendant un test.
■ Ne procédez jamais à un test de continuité
sur un circuit sous tension. Cependant, en
cas de fausse manœuvre, le détecteur assure
une protection jusqu’à 600 V.
ENGLISH
DEUTSCH
ITALIANO
ESPAÑOL
.........................................................
.......................................................
........................................................
.......................................................
2
10
18
26
34
Page 3
Sommaire
1. Présentation ................................................ 3
2. Description .................................................. 4
3. Autotest ....................................................... 5
4. Détection de tension ................................... 5
5. Contrôle de continuité ................................. 6
6. Caractéristiques générales ........................ 7
7. Conformité aux normes internationales ..... 7
8. Garantie ....................................................... 8
9. Pour commander ........................................ 8
10. Maintenance.............................................. 9
11. Annexe .................................................... 42
1. Présentation
Le C.A 740 est un détecteur visuel de tension
continue et alternative, de continuité.
Il a été conçu suivant :
■ la norme internationale EN 61243-3 cl. B
■ la nor me internationale EN 61010-1 600 V
CAT III.
Il présente notamment les avantages suivants :
■ Haut niveau de sécurité électrique. L’allumage
et la détection automatique AC/DC préservent
l’utilisateur de nombreuses erreurs
d’interprétation.
■ L ’autotest permet de valider le fonctionnement
des circuits électroniques internes et l’état
des cordons.
■ Robustesse mécanique.
■ Protection électronique jusqu’à 600 Veff en
détection de continuité lorsque le circuit est
sous tension.
■ Haut degré de protection du boîtier : IP 65

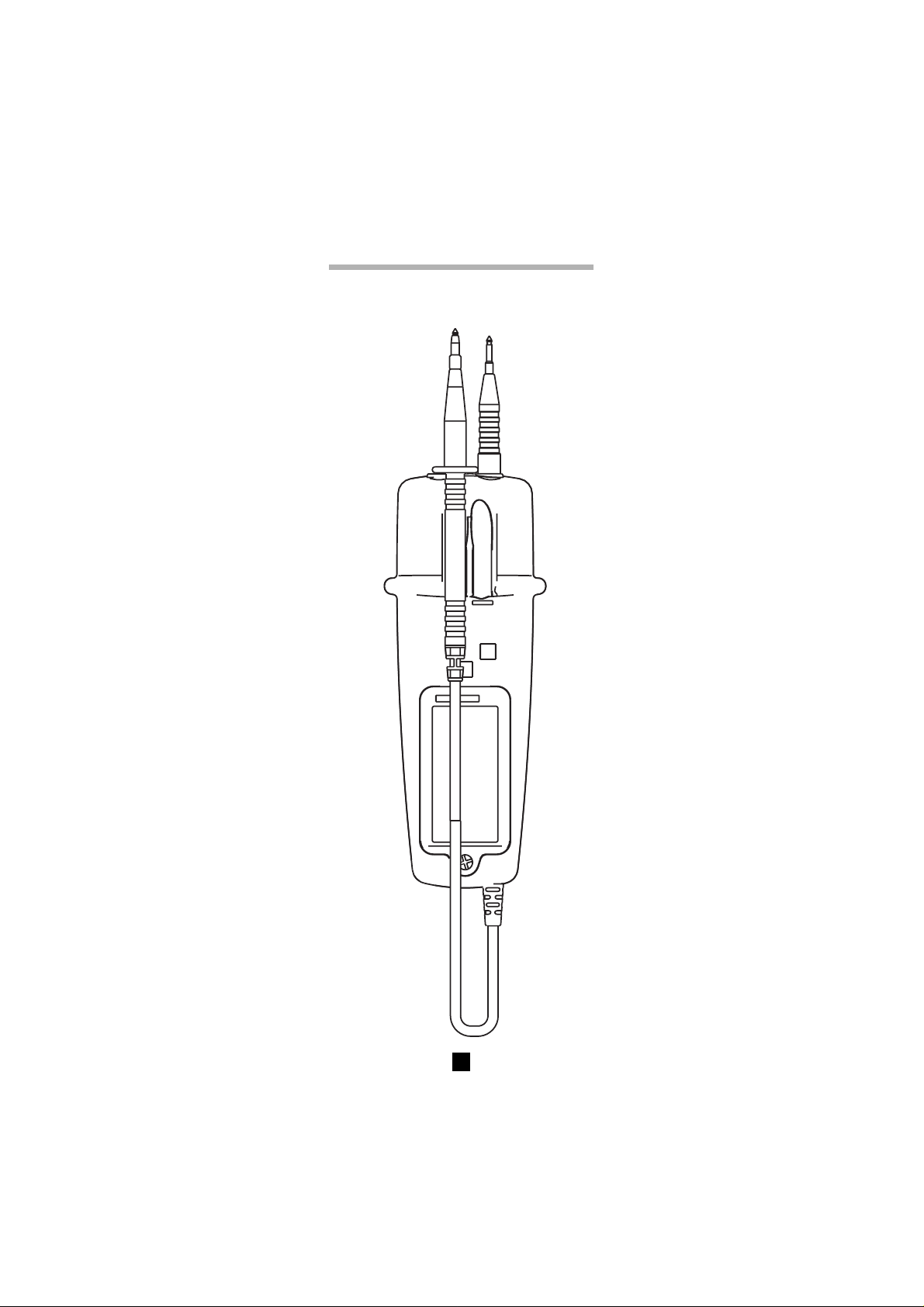

■ Rangement des pointes de touche
■ Entraxe de 19 mm (distance entre pôles des
disjoncteurs)
3
Page 4

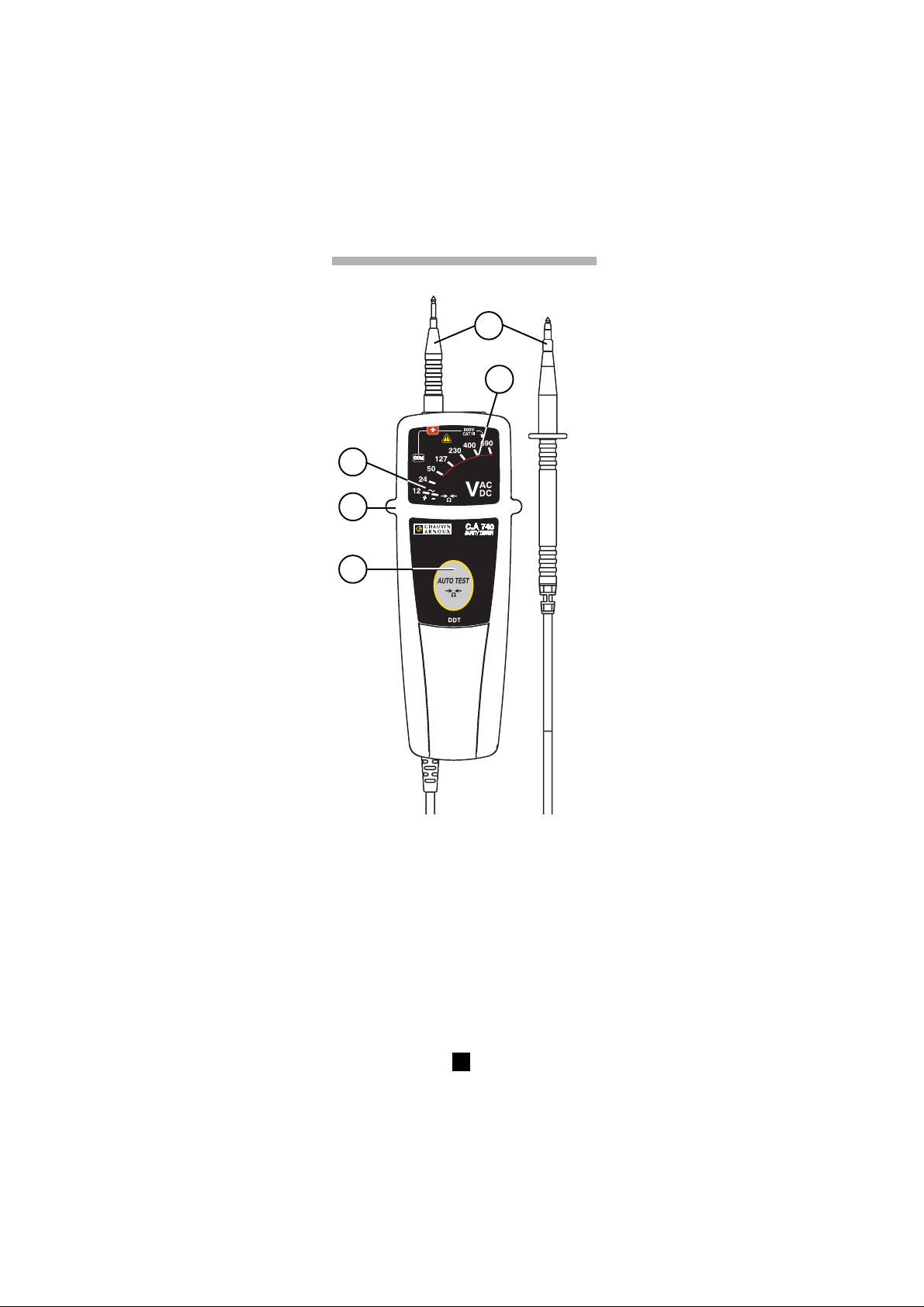

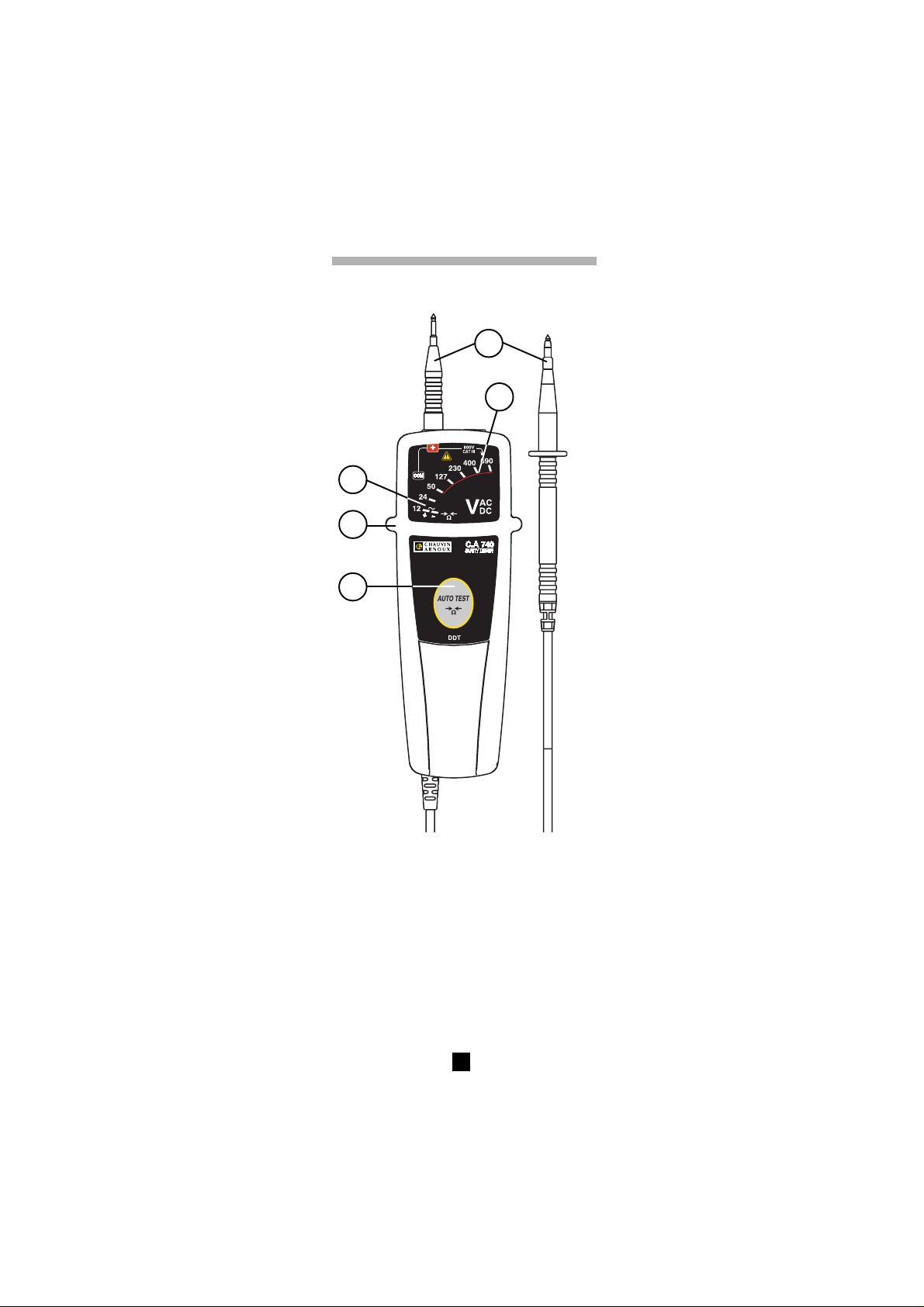

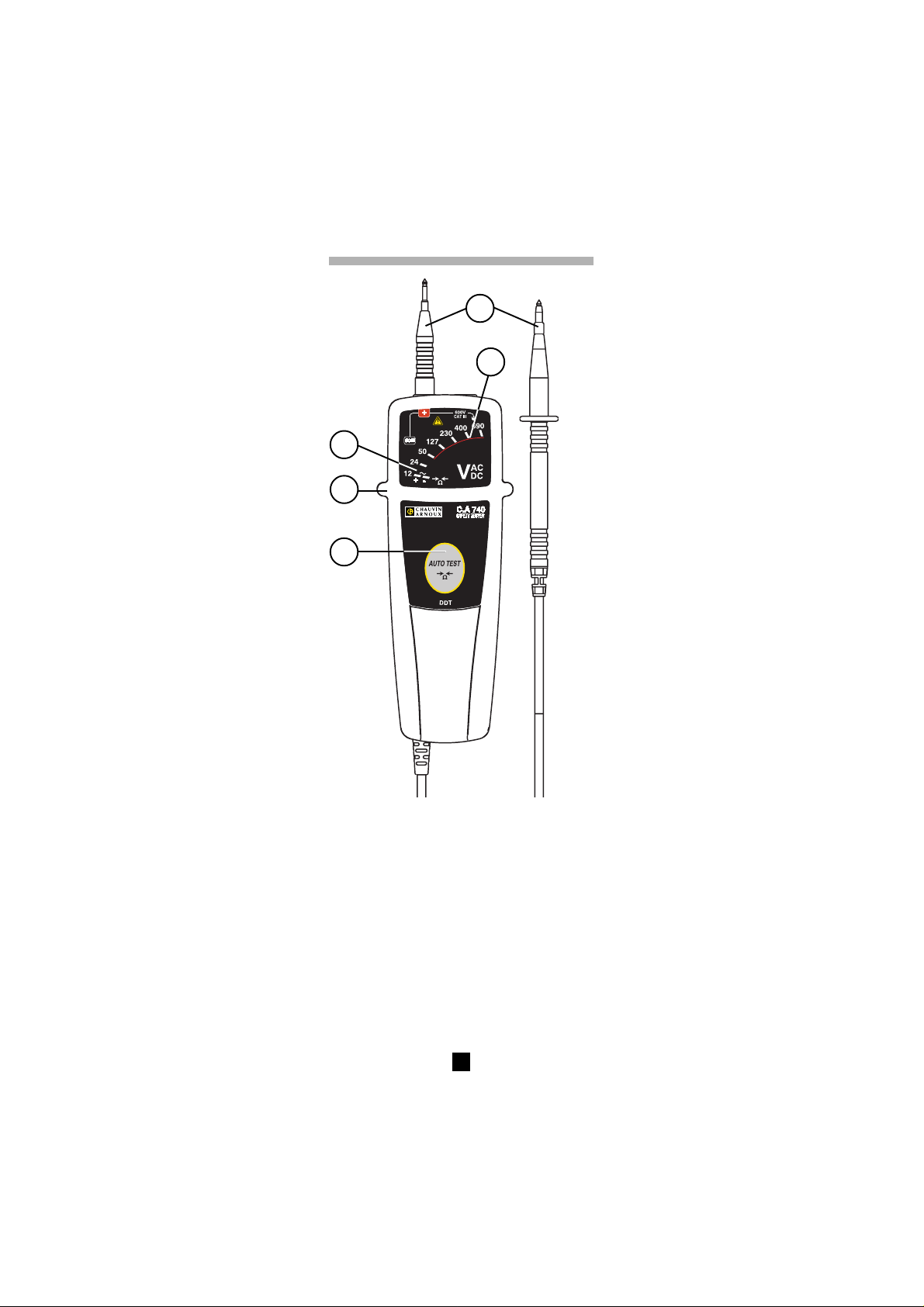

2. Description
1
4
5
2
3
1 - Pointes de touche : Ø 2mm
2 - Garde : sur toute la périphérie de l’appareil,
3 - Poussoir Autotest / Test de continuité
4 - Rampe de LED de tensions "dangereuses"
50V à 690V (rouge)
5 - Rampe de tension (basse tension 12V à 24V
verte), LED de continuité (orange) et d’indication
de polarité.
elle protège l’utilisateur, pour éviter
tout contact accidentel avec un
conducteur non isolé.
4
Page 5
3. Autotest
Procédez toujours à un autotest avant et
après l’utilisation de votre détecteur.
N'utilisez jamais votre détecteur si l’autotest
est incorrect.
L'autotest permet de contrôler le bon
fonctionnement du détecteur dans son ensemble:
des pointes de touche aux diodes
électroluminescentes via le cordon, l’électronique
et la pile.
Mise en œuvre :
■ Branchez les cordons.
■ Amenez la pointe de touche noire en contact
direct avec la pointe rouge.
■ Appuyez sur le poussoir autotest.
Résultat :
■ Toutes les LED de détection de tension doivent
s’allumer : l’autotest est correct.
■ Si l'autotest est incorrect, changez les piles
ou procédez à une réparation.
4. Détection de tension AC/DC,
Polarité
Procédez toujours à un autotest avant et
après l’utilisation de votre détecteur.
N'utilisez jamais votre détecteur si l’autotest
est incorrect.
■ Placez les deux pointes de touche sur le
circuit à contrôler.
■ La présence de tension sur le circuit assure
l’allumage automatique des LEDs de détection
de tension pour une tension supérieure à
50V.
■ Le niveau de tension nominale du circuit est
donné par la dernière LED allumée (12V , 24V,
50V, 127V, 230V, 400V ou 690V).
Si aucune de ces LEDs n’est allumée,
absence de tension ou tension < 10V.
■ Les deux LEDs (+ et –) s’allument pour une
tension alternative.
■ Une seule LED (+ ou –) s’allume pour une
tension continue et indique la polarité.
5
Page 6
Caractéristiques, domaine d’utilisation :
• Détection de tension : 12V < U < 690V entre
phases (600V par rapport à la terre)
• Fréquence : DC, 50...60Hz ± 5%
• Impédance élevée, ne fait pas disjoncter les
disjoncteurs différentiels 30mA.
• Courant de crête max. à 690V : Is < 3,5mA
• Temps de réponse : instantané
5. Contrôle de continuité
Procédez toujours à un autotest avant et
après l’utilisation de votre détecteur.
N'utilisez jamais votre détecteur si l’autotest
est incorrect.
Avant de procéder à un test de continuité,
assurez-vous que le circuit à contrôler est
hors tension.
■ Placez les deux pointes de touche sur le
circuit à contrôler. Si au moins une LED
s’allume, arrêtez le test : le circuit est sous
tension.
■ Appuyez sur le poussoir Test de continuité.
■ Les LEDs vertes et orange, la LED 50V
s’allument : il y a continuité.
Présence de tension accidentelle sur le
circuit à contrôler.
■ Dans le cas où l’appareil détecte la présence
d’une tension supérieure à 50V AC, au moins
la LED 127V s’allume.
6
Page 7
6. Caractéristiques Générales
Alimentation :
• 1 pile 9V
• Autonomie :
5000 mesures de 10 secondes
(avec pile 9V alkaline 6LR61)
2500 mesures de 10 secondes
(avec pile 9V saline 6F22)
• Indication d’usure de la pile : Autotest
Durée de fonctionnement :
• 690VAC/DC : marche illimitée
Conditions climatiques :
• Référence : 23°C ± 3°C
• Utilisation : -10°C à + 55°C
• Stockage : - 10°C à +55°C (sans pile)
- humidité relative : < 96% HR
- altitude : jusqu’à 2000m
7. Conformité aux normes
internationales
Détecteur de tension (selon 61243-3 - Ed. 10/
98 et NF EN 61010-1 2001 600V CAT III)
Sécurité électrique :
■ Boîtier selon NF EN 61010-1 : 2001
- Degré de pollution : 2
- Catégorie de mesure III pour tension assignée
600V
■ Cordons selon NF EN 61010-031 : 2002
- Degré de pollution : 2
- Catégorie de mesure III pour tension assignée
1000V
Compatibilité électromagnétique :
■ EN 61326-1/A2 : 2001 critère B
Protection mécanique :
■ Degré de protection de l’enveloppe
(selon EN 60529/A1 : 2000)
- IP 65 pour le boîtier
- IP 20 pour les pointes de touche
NB : Le boîtier est totalement protégé contre la
pénétration de poussières et les jets d’eau. Malgré
cette protection, il n’est pas recommandé d’utiliser
le détecteur sous la pluie.
7
Page 8
Dimensions :
163 x 63,6 x 40 mm
Masse :
150 g
Etat de livraison :
- 1 testeur C.A 740
- 1 pile 9 V saline 6F22
- 1 notice de fonctionnement
8. Garantie
Notre garantie s’exerce, sauf stipulation
expresse, pendant VINGT QUATRE mois après
la date de mise à disposition du matériel pour le
boîtier et son électronique.
9. Pour commander
Détecteur C.A 740 .................. P01.1917.38Z
Livré avec, un cordon avec pointe de touche
attenante noire Ø 2 mm, une pointe de touche
rouge fixe Ø 2 mm, 1 pile 9 V et cette notice de
fonctionnement.
Accessoires & rechanges
■ Sacoche de transport ................ P01.2980.65Z
■ Pile 9 V alkaline ...........................P01.1007.59
8
Page 9
10. Maintenance
Pour la maintenance, utilisez seulement les
pièces de rechange qui ont été spécifiées. Le
fabricant ne pourra être tenu pour responsable
de tout accident survenu suite à une réparation
effectuée en dehors de son service après-vente
ou des réparateurs agréés.
Remplacement de la pile
Pour votre sécurité, il ne faut jamais ouvr ir le
détecteur avant de l’avoir déconnecté de toute
source électrique.
■ Enlevez la vis imperdable fixant la trappe à
pile et ouvrez la trappe.
■ Remplacez la pile usagée 9 V.
■ Fermez la trappe à pile et revissez la vis au
dos du boîtier.
Stockage
Si le détecteur n’est pas utilisé pendant une durée
dépassant 60 jours, enlevez la pile et stockez-la
séparément.
Nettoyage
■ L’appareil doit être déconnecté de toute source
électrique.
■ Pour nettoyer le boîtier, utilisez un chiffon
légèrement imbibé d’eau savonneuse. Rincez
avec un chiffon humide.
Ensuite, séchez rapidement avec un chiffon ou
de l’air pulsé.
Vérification métrologique
Comme tous les appareils de mesure ou d’essai,
une vérification périodique est nécessaire.
Adressez-vous à nos laboratoires de métrologie
accrédités COFRAC ou aux agences
MANUMESURE.
Renseignements et coord. sur demande :
Tél. : 02 31 64 51 43 Fax : 02 31 64 51 09
Réparations sous garantie et hors garantie
Adressez vos appareils aux ateliers de
réparation MANUMESURE agréés CHAUVIN
ARNOUX :
Renseignements et coord. sur demande :
Tél. : 02 31 64 51 43 Fax : 02 31 64 51 09
Réparations hors France métropolitaine
Pour toute intervention sous garantie ou hors
garantie, retournez l’appareil à votre distributeur .
9
Page 10
Thank you for purchasing this VOLTAGE
DETECTOR. This detector is designed for live-
line work.
To obtain the best possible service from your
instrument:
■ read these instructions carefully
■ comply with the Precautions for Use
Meaning of the symbol
Caution! Please consult the operating
instructions before using the device.
In these instructions, failure to follow or
correctly implement instructions preceded by
this symbol may result in personal injury or
damage to the device and the installations.
Precautions for Use
■ Always perform an AUTOTEST before and
after using the detector.
■ Max voltage for use: 690VAC between phases
■ This detector can be used on Category III
installations, with voltages below 600V in
relation to the earth.CAT III circuits are power
supply circuits for power instruments that
can carry large transient voltage surges.
Example : industrial instrument and machine
power supply.
■ Use accessories that comply with the safety
standards (EN 61010-031) with a minimum
voltage of 600V and measurement CAT III.
■ Never open the detector casing without first
disconnecting it from all sources of electricity .
■ Never touch the metal test probes during a
test.
■ Never perform continuity testing on a live
circuit. However, in the event of an incorrect
operation, the detector provides protection
up to 600V.
10
Page 11
Contents
1. Presentation .............................................. 11
2. Description ................................................ 12
3. Autotest ..................................................... 13
4. Voltage detection....................................... 13
5. Continuity testing....................................... 14
6. General characteristics ............................ 15
7. Compliance with international standards . 15
8. Guarantee ................................................. 16
9. To order ..................................................... 16
10. Maintenance............................................ 17
11. Appendix .................................................. 4 2
1. Presentation
The C.A 740 is a visual detector for testing DC
and AC voltage, continuity.
It has been designed to comply with:
■ international standard EN 61243-3 cl. B
■ international standard EN 61010-1 600V
CAT III
In particular, it has the following advantages:
■ High level of electrical safety . The lighting and
automatic AC/DC detection protect the user
from a wide range of interpretation errors.
■ The autotest allows you to validate the
operation of the internal electronic circuits
and the condition of the leads.
■ Mechanical robustness.
■ Electronic protection up to 600Vrms for
continuity detection when the circuit is live.
■ High level of protection of the casing: IP 65.
■ Storage of test probes
■ Centre distance of 19 mm (distance between
the poles of the circuit breaker).
11
Page 12
2. Description
1
4
5
2
3
1 - Test probes : Ø 2 mm
2 - Guard : all around the instrument, protecting
the user to prevent any accidental contact with
an uninsulated conductor.
3 - Autotest push button / Continuity test
4 - «Dangerous» voltage LED ramp (red)
5 - Voltage ramp (low voltage green), LED for
continuity (orange) and polarity indication.
12
Page 13
3. Autotest
Always perform an autotest before and after
using your detector.
Do not use the instrument if the autotest
proves incorrect.
The autotest can be used to check that the
detector is operating correctly overall: from the
test probes to the LEDs via the lead, the
electronics and the batteries.
Implementation:
■ Connect the leads.
■ Touch black test probe with red test probe.
■ Press the autotest button.
Result:
■ All the voltage detection LED must light up :
the autotest is OK.
■ If the autotest is incorrect, change the
batteries or carry out repairs.
4. Voltage detection AC/DC, Polarity
Always perform an autotest before and after
using the detector.
Never use the detector if the autotest is
incorrect.
■ Place the two test probes on the circuit to be
tested.
■ The presence of a voltage on the circuit
triggers automatic activation of the voltage
detection LEDs if the voltage is greater than
50V.
■ The rated voltage level of the circuit is
indicated by the last LED lit (12V, 24V, 50V,
127V, 230V, 400V or 690V).
If none of the LEDs comes on, no voltage or
voltage < 10V.
■ The two LEDs (+ and –) come on for an AC
voltage.
■ A single LED (+ or –) comes on for a DC
voltage and indicates the polarity.
13
Page 14
Characteristics and range for use :
• Voltage detection: 12V < U < 690V between
phases (600V in relation to earth)
• Frequency: DC, 50...60Hz ±5%
• High impedance does not switch the
differential circuit breaker 30mA.
• Max. peak current at 690V : Is < 3.5mA.
• Response time: instantaneous
5. Continuity test
Always perform an autotest before and after
using the detector.
Never use the detector if the autotest is
incorrect.
Before performing a continuity test, make
sure that the power supply to the circuit to be
tested has been switched off.
■ Place the two test probes on the circuit to
be tested. If one LED at least comes on, stop
the test: the circuit is live.
■ Press the autotest button.
■ The green and orange LEDs and the 50V LED
light up : there is continuity.
Accidental presence of a voltage on the
circuit to be tested.
■ If the instrument detects the presence of a
voltage and when voltage is greater than 50V
AC, the 127V LED lights up.
14
Page 15
6. General characteristics
Power supply:
• One 9V battery
• Battery charge life:
5000 10-second measurements
(with 6LR61 9V alkaline battery)
2500 10-second measurements
(with 6F22 9V zinc carton battery)
• Battery charge indication: Autotest
Operating duration:
• 690VAC/DC: unlimited operation
Climatic conditions:
• Reference: 23°C ± 3°C
• Use: -10°C to + 55°C
• Storage: -10°C to +55°C (without battery)
- relative humidity: < 96% RH
- altitude: up to 2.000m
7. Compliance with international
standards
Voltage detector (as per 61243-3 - Ed. 10/98
and NF EN 61010-1 2001 600V CAT III)
Electrical safety
■ Casing as per NF EN 61010-1: 2001
- Pollution lev el: 2
- Measurement category III for rated voltage
600V.
■ Casing as per NF EN 61010-1-031: 2002
- Pollution lev el: 2
- Measurement category III for rated voltage
1000V.
Electromagnetic compatibility
■ EN 61326-1/A2: 2001 class B
Mechanical protection
■ Protection level of the envelope
(as per EN 60529/A1: 2000)
- IP 65 for the casing
- IP 20 for the test probes
NB: The casing is totally protected against
penetration by dust or water jets. Despite this
protection, it is not recommended to use the
detector in the rain.
15
Page 16
Dimensions:
163 x 63.6 x 40 mm
Weight:
150 g
Delivery configuration:
- 1 C.A 740 tester
- 1 6F22 9 V saline battery
- 1 user's manual
8. Guarantee
Unless expressly stipulated, our guarantee runs
for TWENTY-FOUR months following the
equipment supply date for the casing and its
electronics.
9. T o order
C.A 740 detector ......................... P01.1917.38Z
delivered with one lead with a test probe black
Ø 2 mm, one test probe red Ø 2 mm, one 9 V
battery and this user’s manual.
Accessories and spare parts
■ Carrying case ........................... P01.2980.65Z
■ 9 V alkaline battery ..........................P01.1007.59
16
Page 17
10. Maintenance
Only use specified spare parts for maintenance
purposes. The manufacturer cannot accept any
responsibility for accidents occurring following
repairs carried out outside its after-sales
department or approved maintenance network.
Changing the battery
For safety reasons, never open the detector
before first disconnecting it from any source of
electricity.
■ Remove the captive screw fastening the
battery compartment and open the battery
compartment.
■ Replace the used 9 V battery.
■ Close the battery compartment and retighten
the screw on the back of the casing.
Storage
If the detector is not used for a period of more
than 60 days, remove the battery and store it
separately.
Cleaning
The instrument must be disconnected from any
source of electricity.
Clean the unit with a cloth slightly moistened with
soapy water. Wipe off with a damp cloth.
Then dry quickly with a cloth or pulsed air.
Metrological verification
It is essential that all measuring instruments are
regularly calibrated.
For checking and calibration of your instrument,
please contact our accredited laboratories (list
on request) or the Chauvin Arnoux subsidiary
or Agent in your country.
Repairs under or out of guarantee
Please return the product to your distributor.
17
Page 18
Wir danken Ihnen für das Vertrauen, dass Sie
uns mit dem Kauf dieses SPANNUNGS-
PRÜFGERÄTS entgegengebracht haben.
Dieser Spannungsprüfer ist für Arbeiten unter
Spannung vorgesehen.
Damit die optimale Nutzung des Geräts
gewährleistet ist:
■ lesen Sie diese Bedienungsanleitung sorgfältig
durch.
■ beachten Sie die Sicherheitshinweise.
Bedeutung des Zeichens
Achtung! Lesen Sie die Bedienungsanleitung,
bevor Sie das Gerät benutzen.
Werden die Anweisungen in dieser
Bedienungsanleitung, denen dieses Symbol
vorangestellt ist, nicht beachtet oder
eingehalten, kann es zu Verletzungen von
Menschen oder Beschädigungen des Geräts
oder der Installationen kommen.
Sicherheitshinweise
■ Führen Sie vor und nach der Benutzung des
Prüfgerätes immer einen "Autotest" durch.
■ Maximale Betriebsspannung: 690 VAC
(zwischen Phasen)
■ Dieses Prüfgerät kann für Installationen der
Überspannungskategorie III mit Spannungen,
die einen Wert von 600 V gegenüber Erde nicht
übersteigen, eingesetzt werden. Bei den Kreisen
nach CAT III handelt es sich um
Versorgungskreise für Leistungsgeräte, bei
denen vorübergehende große Überspannungen
auftreten können.Beispiel:Stromversorgung von
Industriemaschinen oder –geräten
■ Verwenden Sie nur Zubehör, das den
Sicherheitsnormen (EN 61010-2-031) für
minimale Spannung von 600 V und der Kategorie
III entspricht.
■ Öffnen Sie niemals das Gehäuse des Prüfers,
bevor Sie nicht sämtliche Stromquellen
abgeklemmt haben.
■ Berühren Sie während einer Prüfung niemals
die Metallspitzen.
■ Führen Sie niemals eine Durchgangsprüfung
an einem unter Spannung stehenden Kreis
durch. Bei falscher Anwendung ist der Prüfgeräte
bis zu einer Spannung von 600 V geschützt.
18
Page 19
Inhalt
1. Vorstellung ................................................. 19
2. Beschreibung ............................................ 20
3. Autotest ..................................................... 21
4. Spannungsprüfung .................................... 21
5. Durchgangsprüfung .................................. 22
6. Allgemeine Daten ...................................... 23
7. Einhaltung internationaler Normen ........... 23
8. Garantie ..................................................... 24
9. Bestellangaben.......................................... 24
10. Wartung ................................................... 25
11. Anhang .................................................... 42
1. Vorstellung
Das C.A 740 ist ein optischer Prüfer für Gleichund Wechselspannungen, für Durchgang und
Drehfeldrichtung.
Das Gerät wurde entsprechend der folgenden
Normen entwickelt :
■ internationale Norm EN 61243-3 cl. B
■ internationale Norm EN 61010-1 600V CAT III
Es besitzt insbesondere die folgenden Vorteile :
■ Hoher elektrischer Schutz. Die Anzeige und
automatische AC/DC-Erkennung verhindern
eine Vielzahl von Interpretationsfehlern.
■ Der Autotest ermöglicht die Überprüfung der
Funktion der internen Elektronik und des
Zustands der Leitungen.
■ Mechanische Robustheit.
■ Elektronischer Schutz bis 600 Veff bei
Durchgangsprüfung, wenn sich der Kreis
unter Spannung befindet.
■ Hoher Gehäuseschutz: IP 65
■ Unterbringung der Prüfspitzen
■ Kontaktabstand 19mm (Polabstand bei
Sicherungsautomaten).
19
Page 20
2. Beschreibung
1
4
5
2
3
1 - Prüfspitzen: Ø 2 mm
2 - Schutzring: Dieser um das ganze Gerät
herum angebrachte Ring schützt den Benutzer
vor versehentlicher Berührung eines nicht
isolierten Leiters.
3 - Taste Autotest / Taste Durchgangsprüfung
4 - LED-Leiste für «gefährliche» Spannung (rot)
5 - LED-Leiste (Niederspannung grün), LED für
Durchgang (orange) und Anzeige der Polarität.
20
Page 21
3. Autotest
Führen Sie vor und nach der Benutzung
Ihres Prüfers immer einen Autotest durch.
Verwenden Sie das Gerät auf keinen Fall,
wenn der Autotest auf einen Fehler hinweist.
Der Autotest ermöglicht die Kontrolle des
einwandfreien Betriebs des gesamten Prüfers:
von den Prüfspitzen bis zu den Leuchtdioden
über die Messleitungen, die Elektronik, den
Summer und die Batterien.
Gebrauch:
■ Schließen Sie die Messleitungen an.
■ Bringen Sie die rote Prüfspitze des Geräts in
direkten Kontakt mit der Prüfspitze der
schwarzen Messleitung.
■ Drücken Sie die Taste für den Autotest.
Ergebnis:
■ Sämtliche LEDs müssen aufleuchten : der
Autotest ist in Ordnung.
■ Weist der Selbsttest auf einen Fehler hin,
wechseln Sie die Batterie oder lassen Sie das
Gerät reparieren.
4. Spannungserkennung AC/DC,
Polarität
■ Setzen Sie die beiden Prüfspitzen an den zu
prüfenden Kreis.
■ Ist in dem Kreis eine Spannung vorhanden,
leuchten die LEDs der Spannungserkennung
auf bei einer Spannung von ehr als 50V.
■ Die Nennspannung des Kreises wird durch
die letzte leuchtende LED angezeigt (12V,
24V, 50V, 127V, 230V, 400V oder 690V).
Wenn keine LED leuchtet, liegt keine
Spannung an oder die Spannung ist < 10V.
■ Die beiden LEDs (+ und –) leuchten bei
Wechselspannung.
■ Eine LED (+ oder –) leuchtet bei
Gleichspannung und gibt die Polarität an.
21
Page 22
Technische Daten und Betriebsbereich :
• Spannungserkennung: 12V < U < 690V
zwischen den Phasen (600V gegenüber Erde)
• Frequenz: DC, 50...60Hz ± 5%
• Hohe Impedanz, löst 30mA-FI-Schutzschalter
nicht aus.
• Max. Spitzenstrom bei 690 V: Is > 3,5mA
• Ansprechzeit: Sofort
5. Durchgangsprüfung
Führen Sie vor und nach der Benutzung
Ihres Prüfers immer einen Autotest durch.
Verwenden Sie das Gerät auf keinen Fall,
wenn der Autotest auf einen Fehler hinweist.
Achten Sie vor jeder Durchgangsprüfung
immer darauf, dass der zu prüfende Kreis
spannungsfrei ist.
■ Setzen Sie die beiden Prüfspitzen an den
zu prüfenden Kreis. Sollte eine LED aufleuchten, beenden Sie den Test: der Kreis
befindet sich unter Spannung.
■ Drücken Sie die Taste für den Autotest.
■ Leuchten die grünen, orange LEDs und die
LED 50V auf : es liegt Durchgang vor.
Vorliegen einer unbeabsichtigten Spannung
am zu prüfenden Kreis.
■ Erkennt das Gerät eine Spannung von
mehrals 50V AC, leuchtet die 127V LED
auf.
22
Page 23
6. Allgemeine Daten
Stromversorgung:
• 1 Batterie 9V
• Betriebsdauer:
5000 Messungen von 10 Sekunden
(mit 9V-Alkali-Batterie 6LR61)
2500 Messungen von 10 Sekunden
(mit 9V Zink-Kohle-Batterie 6F22)
• Anzeige für Batteriezustand: Autotest
Betriebszeit:
• 690VAC/DC: unbegrenzter Betrieb
Klimatische Bedingungen:
• Referenz: 23°C ± 3°C
• Betrieb: -10°C bis + 55°C
• Lagerung: -10°C...+55°C (ohne Batterie)
- Relative Feuchte: < 96% r. F.
- Höhe: bis 2000m
7. Einhaltung internationaler
Normen
Spannungsprüfer
(gemäß 61243-3 - Ausg. 10/98 und
EN 61010-1 2001 600V CAT III)
Elektrische Sicherheit
■ Gehäuse gemäß EN 61010-1: 2001
- Verschmutzungsgrad: 2
- Überspannungskategorie III für zugelassene
Spannung 600 V.
■ Leitungen gemäß EN 61010-031: 2002
- Verschmutzungsgrad : 2
- Überspannungskategorie III für zugelassene
Spannung 1000V
Elektromagnetische Verträglichkeit
■ EN 61326-1/A2: 2001 Kriterium B
Mechanischer Schutz
■ Schutzart des Gehäuses
(gemäß EN 60529/A1: 2000)
- IP 65 für das Gehäuse
- IP 20 für die Prüfspitzen
Hinweis : Das Gehäuse ist vollständig gegen
Staub und Spritzwasser geschützt. Trotzdem
wird empfohlen, das Gerät nicht im Regen
einzusetzen.
23
Page 24
Abmessungen:
163 x 63,6 x 40 mm
Gewicht:
150 g
Lieferzustand:
- 1 Spannungsprüfer C.A 740
- 1 Zink-Kohle-Batterie 9 V Typ 6F22
- 1 Bedienungsanleitung
8. Garantie
Unsere Garantie erstreckt sich, falls nicht
ausdrücklich anders vereinbart, über
VIERUNDZWANZIG Monate nach Kauf des
Geräts auf Gehäuse und Elektronik.
9. Bestellangaben
Spannungsprüfer C.A 740..............P01.1917.38Z
geliefert mit einer Leitung mit Prüfspitze (schwarz
Ø 2mm), einer abnehmbaren Prüfspitze, 1 Batterie
9V und dieser Bedienungsanleitung.
Zubehör und Ersatzteile
■
Transporttasche..............................P01.2980.65Z
■ Batterie 9V.....................................P01.1007.59
24
Page 25
10. Wartung
Für die Wartung sind ausschließlich die
angegebenen Ersatzteile zu verwenden. Der
Hersteller kann nicht für Unfälle haftbar gemacht
werden, die auf eine Reparatur zurückzuführen
sind, die nicht von seinem Kundendienst oder
einem zugelassenen Reparaturservice
durchgeführt wurde.
Batteriewechsel
Öffnen Sie zu Ihrer Sicherheit niemals das
Gehäuse des Prüfgerätes, bevor Sie nicht
sämtliche Stromquellen abgeklemmt haben.
■ Lösen Sie die unverlierbare Schraube zur
Befestigung des Batteriefachdeckels und öffnen
Sie das Batteriefach.
■ Tauschen Sie die verbrauchte Batterie.
■ Schließen Sie das Batteriefach und ziehen
Sie die Schraube auf der Rückseite des
Gehäuses fest an.
Lagerung
Wird der Spannungsprüfer für einen Zeitraum
von mehr als 60 Tagen nicht benutzt, nehmen
Sie die Batterie heraus und lagern Sie diese
getrennt.
Reinigung
■ Das Gerät muss unbedingt von sämtlichen
Stromquellen abgeklemmt werden.
■ Verwenden Sie zur Reinigung des Gehäuses
einen Lappen und etwas Seifenwasser. Wischen
Sie mit einem angefeuchteten Tuch nach.
Anschließend das Gerät mit einem Tuch trocknen
oder mit Luft abblasen.
Messtechnische Überprüfung
Wie bei allen Mess- und Prüfgeräten ist eine
regelmäßige Überprüfung erforderlich.
Für eine Überprüfung und Kalibrierung Ihrer
Geräte, wenden Sie sich and die Niederlassung
Ihres landes
Reparaturen innerhalb und außerhalb der
Garantie
Reparaturen während oder außerhalb des Garantiezeitraumes : senden Sie das Geräts zu Ihrem Händler
oder Wiederverkäufer.
25
Page 26
Avete appena acquistato un RILEVATORE DI
TENSIONE e vi ringraziamo per la vostra fiducia.
Il rilevatore è adatto ai lavori in tensione.
Per ottenere il massimo risultato dal vostro
apparecchio:
■ leggete attentamente il presente manuale
■ rispettate le indicazioni per l’uso
Significati del simbolo
Attenzione! Consultate il libretto d’istruzioni
prima dell’uso.
Nel presente libretto, le indicazioni precedute
da questo simbolo devono essere
rigorosamente rispettate, altrimenti possono
prodursi infortuni fisici o danni all’apparecchio
ed agli impianti.
Precauzioni d’uso
■ Procedete sistematicamente ad un AUTOTEST prima di utilizzare il tester.
■ Tensione massima d’uso : 690VAC/DC fase
del entre
■ Il presente rilevatore può essere utilizzato
su delle installazioni di categoria III, con
delle tensioni sempre inferiori a 600V
rispetto alla terra. I circuiti di CAT III sono
circuiti d’alimentazione d’apparecchi di potenza
capaci di comportare sovratensioni transitorie
notevoli. Esempio: alimentazione di macchine
o apparecchi industriali.
■ Utilizzate degli accessori conformi alle norme
di sicurezza (EN 61010-031) di tensione
minima 600V e di categoria di misura III.
■ Mai aprire la scatola del rilevatore prima di
averla scollegata da una fonte di energia
elettrica.
■ Mai toccare i puntali metallici durante un test.
■ Mai procedere ad un test di continuità su un
circuito in tensione. Tuttavia, in caso di forza
maggiore, il rilevatore assicura una
protezione fino a 600 V.
26
Page 27
Indice
1. Presentazione ........................................... 27
2. Descrizione ............................................... 28
3. Autotest ..................................................... 29
4. Rilevazione di tensione ............................. 29
5. Controllo di continuità ................................ 30
6. Caratteristiche generali ............................. 31
7. Conformità alle norme internazionali ........ 31
8. Garanzia .................................................... 32
9. Per ordinare .............................................. 32
10. Manutenzione .......................................... 33
11. Allegato .................................................... 42
1. Presentazione
ll C.A 740 è un rilevatore visivo di tensione
continua ed alternativa, di continuità.
E’ stato realizzato in base alla :
■ norma internazionale EN 61243-3 cl. B
■ la norma internazionale EN 61010-1 600V
CAT III
Presenta i seguenti vantaggi :
■ Elevato livello di sicurezza elettrica.
L’accensione e la rilevazione automatica
AC/DC preservano l’utilizzatore da numerosi
errori di interpretazione.
■ L’autotest permette di convalidare il
funzionamento dei circuiti elettronici interni e
le condizioni dei cordoni.
■ Robustezza meccanica.
■ Protezione elettronica fino a 600Veff in
rilevazione di continuità quando il circuito è in
tensione.
■ Alto livello di protezione del contenitore:IP 65.
■ Conservare i puntali
■ Interasse di 19 mm (distanza fra i poli dei
disgiuntori)
27
Page 28
2. Descrizione
1
4
5
2
3
1 - Puntale : Ø 2 mm
2 - Protezione : su tutta la parte periferica
dell’apparecchio, essa protegge l’utilizzatore,
per evitare qualsiasi eventuale contatto con
un conduttore non isolato
3 - Pulsante Auto-test / Test di continuità
4 - Rampa del LED di Tensione “ pericolosa ”
(rosso)
5 - Rampa di tensione (bassa tensione verde),
LED di continuità (arancio) e di indicazione di
polarità.
28
Page 29
3. Autotest
Procedere sempre ad un autotest prima di
utilizzare il vostro rilevatore.
Non utilizzare l’apparecchio, se l’autotest
non dovesse avere un risultato corretto.
L’autotest permette di controllare il buon
funzionamento del rilevatore nella sua integralità:
dei puntali di contatto ai diodi elettroluminescenti
per mezzo del cavo, l’elettronica e le pile.
Messa in opera :
■ Collegate i cordoni.
■ Portate il puntale di contatto nero
dell’apparecchio a contatto diretto con il
puntale del cavo rosso.
■ Premete sul pulsante autotest.
Risultato :
■ Tutti i LED devono accendersi : l’autotest è
corretto.
■ Se l’autotest non è corretto, sostituite le pile o
procedetealla riparazione.
4. Rilevazione di tensione, AC/DC,
Polarità
■ Mettete i due puntali di contatto sul circuito da
controllare.
■ La presenza di tensione sul circuito assicura
l’avvio automatico dei LED di rilevazione di
tensione per una tensione superiore a
50V.
■ Il livello di tensione nominale del circuito è
dato dall’ultimo LED acceso (12V, 24V, 50V,
127V, 230V, 400V o 690V).
Se nessuno di questi LED è acceso, assenza
di tensione o tensione < 10V.
■ I due LED (+ e –) si accendono per una
tensione alternativa.
■ Un solo LED (+ o –) si accende per una
tensione continua ed indica la polarità.
29
Page 30
Caratteristiche, settore di utilizzazione :
• Rilevazione di tensione : 12V < U < 690V fra
fasi (600V in rapporto alla terra)
• Frequenza: DC, 50...60Hz ± 5%
• Impedenza elevata, non interrompe i disgiuntori
differenziali 30mA
• Corrente di cresta massima a 690V : Is < 3.5mA
• Tempo di risposta: istantaneo
5. Controllo di continuità
Procedere sempre ad un autotest prima di
utilizzare il vostro rilevatore.
Mai utilizzare il rilevatore se l’autotest non è
corretto.
Prima di procedere ad un test di continuità
verificare che il circuito da controllare sia
scollegato dalla rete elettrica.
■ Mettete i due puntali di contatto sul circuito
da controllare. Se un LED si accende,
interrompere il test : il circuito è scollegato
dalla rete elettrica.
■ Premete sul pulsante autotest.
■ I LED verdi e arancio, il LED 50V si
accendono : c’è continuità.
Presenza di tensione incidentale sul circuito
da controllare.
■ Nel caso in cui l’apparecchio rilevi la
presenza di una tensione superiore a 50V
AC, almeno il LED 127V si accende.
30
Page 31
6. Caratteristiche generali
Alimentazione:
• 1 pila 9V
• Autonomia:
• Indicazione di usura della pila:Autotest Cicalino
Durata di funzionamento :
• 690VAC/DC : accensione illimitata
Condizioni climatiche :
• Articolo : 23°C ± 3°C
• Utilizzo : da -10°C a +55°C
• Conservazione : -10°C a +55°C (senza pila)
5000 misure di 10 secondi
(con pila 9V alcaline 6LR61)
2500 misure di 10 secondi
(con pila 9V salina 6F22)
- Umidità relativa : < 96% HR
- Altezza : fino a 2000m
7. Conformità alle norme
internazionali
Rilevatore di tensione
(secondo 61243-3 - Ed. 10/98 e NF EN 610101 2001 600 V CAT III)
Sicurezza elettrica:
■ Scatola secondo NF EN 61010-1 : 2001
- Livello di inquinamento : 2
- Categoria di misura III per tensione
assegnata 600 V
■ Cordoni secondo NF EN 61010-031 : 2002
- Livello di inquinamento : 2
- Categoria di misura III per tensione
assegnata 1000 V
Compatibilità elettromagnetica
■ EN 61326-1/A2 : 2001 criterio B
Protezione meccanica
■ Grado di protezione dell’involucro
(secondo EN 60529/A1 : 2000)
- IP 65 per il contenitore
- IP 20 per i puntali di contatto
NB : La scatola è totalmente protetta contro la
penetrazione di polvere ed i getti d’acqua.
Malgrado questa protezione si sconsiglia di
utilizzare il rilevatore in caso di pioggia.
31
Page 32
Dimensioni:
163 x 63,6 x 40 mm
Massa :
150 g
Condizioni di consegna:
- 1 tester C.A 740
- 1 pila 9 V salina 6F22
- 1 manuale d'uso
8. Garantie
La nostra garanzia si esercita, salvo stipulazione
differente, per VENTI QUATTRO mesi dopo la
data di messa a disposizione del materiale per
quanto riguarda la scatola e la parte elettronica.
9. Per ordinare
Rilevatore C.A 740....................P01.1917.38Z
fornito con, un cordone con puntale di contatto
nero Ø 2 mm, un puntale di contatto rosso
Ø 2 mm, 1 pila 9 V ed il presente manuale d’uso .
Accessori e pezzi di ricambio
■ Sacca di trasporto...................... P01.2980.65Z
■ Pila 9 V alcalina ............................P01.1007.59
32
Page 33
10. Manutenzione
Per la manutenzione utilizzare esclusivamente i
pezzi di ricambio specificati. Il costruttore non è
responsabile degli incidenti conseguenti a
riparazioni non effettuate dal suo servizio di
assistenza o da riparatori autorizzati.
Sostituzione delle pile
Per la propria sicurezza, non si deve mai apr ire
il rilevatore prima di averlo scollegato da una
fonte elettrica.
■ Togliere la vite vincolata che blocca il portello
d’accesso alle pile ed aprire il portello.
■ Sostituire la pila usata 9 V.
■ Chiudete il portello d’accesso alle pile e
riavvitate la vite sulla parte posteriore della
scatola.
Magazzinaggio
Se il rilevatore non viene utilizzato per una durata
che supera i 60 giorni, togliere la pila e stoccare
separatamente.
Pulizia
■ L’apparecchio deve essere scollegato dalle
sorgenti elettriche.
■ Per pulire il contenitore, utilizzare un panno
leggermente umidificato con acqua e sapone
Sciacquare con un panno umido.
In seguito, asciugare rapidamente con un panno
oppure con aria a pressione.
Verifica metrologica
Come tutti gli apparecchi di misura o di prova, è
necessaria una verifica periodica. P er le verifiche
e le tarature dei vostri strumenti, rivolgetevi ai
laboratori di metrologia accreditati (elanco su
richiesta).
Riparazione in garanzia e fuori garanzia
Per la riparazione in garanzia o fuori garanzia :
spedite il Vs. Strumento al Vs. Rivenditore.
33
Page 34
Usted acaba de adquirir un DETECTOR DE
TENSIÓN y le agradecemos su confianza. Este
detector está adaptado para efectuar trabajos
bajo tensión.
Para obtener el mejor servicio de su aparato:
■ lea cuidadosamente este manual
■ respete las precauciones de uso
Significados del símbolo
¡Cuidado! Consulte el manual de instrucción
de funcionamiento antes de utilizar el aparato.
En el presente manual de instrucción, las
instrucciones precedidas por este símbolo,
si las mismas no se respetan o realizan
correctamente, pueden ocasionar un
accidente corporal o dañar el aparato y las
instalaciones.
Precauciones de empleo
■ Proceda sistemáticamente a un AUTO-TEST
antes de utilizar el probador.
■ Tensión máxima de utilización: 690VAC
■ Este detector se puede utilizar en
instalaciones de categoría III, con tensiones
siempre inferiores a 600V respecto a la
tierra. Los circuitos de CAT III son circuitos
de alimentación de aparatos de potencia que
puenden incluir sobretensiones transitorias
importantes. Ejemplo : alimentación de
máquinas o aparatos industriales.
■ Utilice accesorios conformes a las normas de
seguridad (EN 61010-031) de tensión mínima
600V y de categoría de medida III.
■ No abrir nunca la caja del detector antes de
haberla desconectado de cualquier fuente
eléctrica.
■ No toque nunca las puntas de pruebas
metálicas durante un test.
■ No proceda nunca a un test de continuidad
en un circuito bajo tensión. No obstante, en
caso de falsa maniobra, el detector asegura
una protección hasta de 600V.
34
Page 35
Índice
1. Presentación ............................................. 35
2. Descripción ............................................... 36
3. Autotest ..................................................... 37
4. Detección de tensión ................................ 37
5. Control de continuidad .............................. 38
6. Características generales ........................ 39
7. Conformidad a las normas internacionales . .. 3 9
8. Garantía .................................................... 40
9. Para pedido ............................................... 40
10. Mantenimiento ......................................... 41
11. Anexo ...................................................... 42
1. Presentación
El C.A 740 es un detector visual de tensión
continua y alterna, de continuidad.
Se ha diseñado según:
■ la norma internacinal EN 61243-3 cl. B
■ la norma internacional EN 61010-1 600V
CAT III.
Particularmente, presenta las ventajas
siguientes:
■ Nivel superior de seguridad eléctrica. El
encendido y la detección automática ca/cc
preservan al usuario de numerosos errores
de interpretación.
■ El autotest permite validar el funcionamiento
de los circuitos electrónicos internos y el
estado de los cables.
■ Solidez mecánica.
■ Protección electrónica hasta 600 Veff en
detección de continuidad cuando el circuito
está bajo tensión.
■ Alto grado de protección de la caja: IP 65
■ Alojamiento de las puntas de prueba.
■ Distancia entre eje de 19mm (distancia
entre polos de los disyuntores).
35
Page 36
2. Descripción
1
4
5
2
3
1 - Punta de pruebas : Ø 2mm
2 - Protección: en toda la periferia del aparato,
protege al usuario, para evitar cualquier
contacto accidental con un conductor no
aislado.
3 - Botón pulsador Auto-test / Test de
continuidad.
4 - Rampa de LED de Tensión “peligrosas”
(rojas).
6 - Rampa de Tensión (baja tensión verde),
LED de continuidad (naranja) y de
indicación de polaridad.
36
Page 37
3. Autotest
Antes de utilizar su detector, siempre realizar
un autotest.
No utilizar el instrumento, si el autotest se
considera incorrecto.
El autotest permite controlar totalmente el
funcionamiento correcto del detector : desde las
puntas de prueba hasta los diodos
electroluminiscentes a través del cable, la
electrónica y las pilas.
Aplicación:
■ Conecte los cables.
■ Lleve la punta de prueba negra del aparato
en contacto directo con la punta roja.
■ Pulse el botón pulsador autotest.
Resultado:
■ Se deben encender todos los LED y : el
autotest está correcto.
■ Si el autotest está incorrecto, cambie las pilas
o proceda a una reparación.
4. Detección de tensión CA/CC,
Polaridad
■ Coloque una de las puntas de prueba en el
circuito a controlar.
■ La presencia de tensión en el circuito
asegura el encendido automático de los
LEDs de detección de tensión para una
tensión superior a 50V.
■ El nivel de tensión nominal del circuito está
dado por el último LED encendido (12V , 24V,
50V, 127V, 230V, 400V ó 690V).
Si no está encendido ninguno de estos LEDS,
ausencia de tensión o tensión < 10V.
■ Los dos LEDs (+ y –) se encienden para
una tensión alterna.
■ Un solo LED (+ o –) se enciende para una
tensión continua e indica la polaridad.
37
Page 38
Características, campo de utilización :
• Detección de tensión: 12V < U < 690V entre
fases (600V respecto a la tierra)
• Frecuencia: cc, 50...60Hz ± 5%
• Impedancia elevada, no hace disyuntar los
disyuntores diferenciales 30mA.
• Corriente de pico máximo a 690V:Is < 3.5mA
• Tiempo de respuesta: instantáneo
5. Control de continuidad
Antes de utilizar su detector, siempre
realizar un autotest.
No utilizar nunca el detector si está
incorrecto el autotest.
Antes de proceder a un test de continuidad,
asegurarse de que el circuito que se debe
controlar está fuera de tensión.
■ Coloque una de las puntas de prueba en el
circuito a controlar. Si se enciende un LED,
parar el test: el circuito está bajo tensión.
■ Pulse el botón pulsador autotest.
■ Los LED verdes y naranja, el LED 50V se
encienden : hay continuidad.
Presencia de tensión accidental en el
circuito que se debe controlar.
■ En el caso en que el aparato detecte la
presencia de una tensión superior a 50VA C,
al menos la LED 127V se enciende.
38
Page 39
6. Características Generales
Alimentación:
• 1 pila 9V
• Autonomía:
5000 medidas de 10 segundos
(con pila 9V alcalina 6LR61)
2500 medidas de 10 segundos
(con pila 9V salina 6F22)
• Indicación de desgaste de la pila: Autotest
Duración de funcionamiento:
• 690V AC/DC: marcha ilimitada
Condiciones climáticas:
• Referencia: 23°C ± 3°C
• Utilización : de -10°C a +55°C
- humedad relativa: < 96% HR
- altitud: < 2000m
• Almacenamiento: de -10°C a +55°C (sin pila)
7. Conformidad a las normas
internacionales
Detector de tensión
(según 61243-3 - Ed. 10/98 y NF EN 61010-1
2001 600V CAT III)
Seguridad eléctrica
■ Caja según NF EN 61010-1: 2001
- Grado de contaminación: 2
- Categoría de medida III para tensión asignada
600V
■ Cables según NF EN 61010-031: 2002
- Grado de contaminación: 2
- Categoría de medida III para tensión asignada
100V
Compatibilidad electromagnética
■ EN 61326-1/A2: 2001criterio B
Protección mecánica
■ Grado de protección de la cubierta
(según EN 60529/A1: 2000)
- IP 65 para la caja
- IP 20 para las puntas de prueba
NB : La caja está completamente protegida
contra la penetración de polvos y los chorros de
agua. A pesar de esta protección, no se
recomienda utilizar el detector bajo la lluvia.
39
Page 40
Dimensiones:
163 x 63,6 x 40 mm
Peso:
150 g
Estado de entrega:
- 1 probador C.A 740
- 1 pila 9 V salina 6F22
- 1 manual de instrucciones
8. Garantía
Nuestra garantía se ejerce, salvo estipulación
expresa, durante VEINTICUATRO meses tras
la fecha de puesta a disposición del material
para la caja y su electrónica.
9. Para pedido
Detector C.A 740 ......................... P01.1917.38Z
suministrado con un cable con punta de prueba
negra Ø 2 mm, una punta de prueba roja
Ø 2 mm, 1 pila de 9 V y este manual de
instrucciones de funcionamiento.
Accesorios y recambios
■ Bolsa de transporte ................... P01.2980.65Z
■ Pila 9 V alcalina ..............................P01.1007.59
40
Page 41
10. Mantenimiento
Para el mantenimiento, utilice solamente las
piezas de recambio que se han especificado. El
fabricante no se podrá considerar responsable
de cualquier accidente ocurrido de improviso
como resultado a una reparación efectuada fuera
de su servicio posventa o reparadores
homologados.
Reemplazo de la batería
Para su seguridad, nunca abrir el detector antes
de haberlo desconectado de toda fuente
eléctrica.
■ Retire el tornillo imperdible que fija la lengüeta
para pilas y abra la lengüeta.
■ Reemplace la batería usada de 9 V.
■ Cierre la lengüeta para pila y vuelva a atornillar
el tornillo situado en la parte
posterior de la caja.
Almacenamiento
Si el detector no se utiliza durante un periodo
que supere 60 días, retire la batería y
almacénelas por separado.
Limpieza
■ El aparato debe desconectarse de toda fuente
eléctrica.
■ Para limpiar la caja, utilice un paño ligeramente
humedecido con agua jabonosa. Aclare con un
paño húmedo.
Luego, seque rápidamente con un paño o aire
comprimido.
Verificación metrológica
Como todos los aparatos de medida o ensayo,
una verificación periódica es neceseria.
Para las verificaciones y calibraciones de sus
aparatos, dirjase a los laboratorios de
metrologica acretidado (relatión bajo demanda).
Reparación en garantia y fuera de garantia
Envie sus aparatos a su distribudor.
41
Page 42
11. Annexe, Appendix, Anhang, Allegato,
Anexo
Rangement, Tyding away, Aufbewahrung,
Disposzione, Arreglo
42
Loading...
