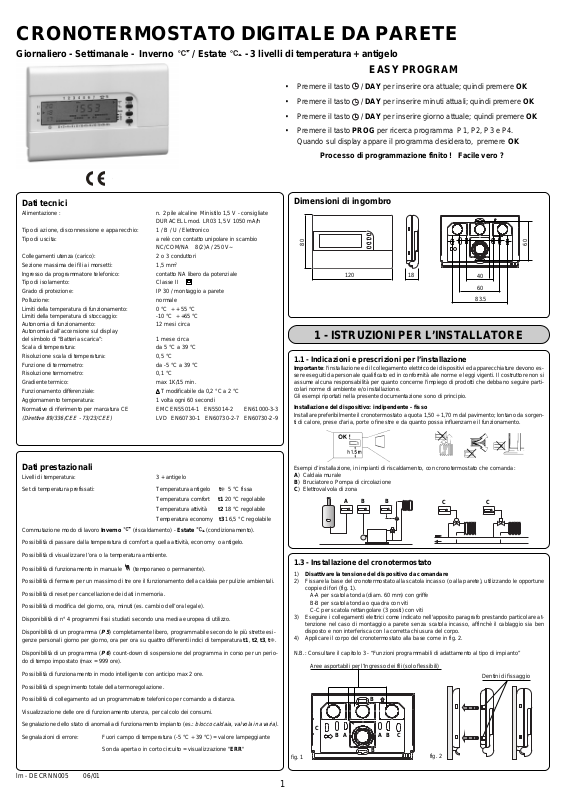

Page 1
CRONOTERMOSTATO DIGITALE DA PARETE
Giornaliero - Settimanale - Inverno / Estate - 3 livelli di temperatura + antigelo
EASY PROGRAM
• Premere il tasto / DAY per inserire ora attuale; quindi premere OK
• Premere il tasto / DAY per inserire minuti attuali; quindi premere OK
• Premere il tasto / DAY per inserire giorno attuale; quindi premere OK
• Premere il tasto PROG per ricerca programma P1, P2, P3 e P4.
Quando sul display appare il programma desiderato, premere OK
Processo di programmazione finito ! Facile vero ?
Dati tecnici
Alimentazione : n. 2 pile alcaline Ministilo 1,5 V - consigliate
Tipo di azione, disconnessione e apparecchio: 1 / B / U / Elettronico
Tipo di uscita: a relè con contatto unipolare in scambio
Collegamenti utenza (carico): 2 o 3 conduttori
Sezione massima dei fili ai morsetti: 1,5 mm
Ingresso da programmatore telefonico: contatto NA libero da potenziale
Tipo di isolamento: Classe II
Grado di protezione: IP 30 / montaggio a parete
Polluzione: normale
Limiti della temperatura di funzionamento: 0 °C ÷ + 55 °C
Limiti della temperatura di stoccaggio: -10 °C ÷ +65 °C
Autonomia di funzionamento: 12 mesi circa
Autonomia dall’accensione sul display
del simbolo di “Batteria scarica”: 1 mese circa
Scala di temperatura: da 5 °C a 39 °C
Risoluzione scala di temperatura: 0,5 °C
Funzione di termometro: da -5 °C a 39 °C
Risoluzione termometro: 0,1 °C
Gradiente termico: max 1K/15 min.
Funzionamento differenziale: T modificabile da 0,2 °C a 2 °C
Aggiornamento temperatura: 1 volta ogni 60 secondi
Normative di riferimento per marcatura CE EMC EN55014-1 EN55014-2 EN61000-3-3
(Direttive 89/336/CEE - 73/23/CEE)
DURACELL mod. LR03 1,5 V 1050 mA/h
NC/COM/NA 8(2)A / 250 V~
2
LVD EN60730-1 EN60730-2-7 EN60730-2-9
Dati prestazionali
Livelli di temperatura: 3 + antigelo
Set di temperatura prefissati: Temperatura antigelo t 5 °C fissa
Temperatura comfort t1 20 °C regolabile
Temperatura attività t2 18 °C regolabile
Temperatura economy t3 16,5 °C regolabile
Commutazione modo di lavoro Inverno (riscaldamento) - Estate (condizionamento).
Possibilità di passare dalla temperatura di comfort a quella attività, economy o antigelo.
Possibilità di visualizzare I’ora o la temperatura ambiente.
Possibilità di funzionamento in manuale (temporaneo o permanente).
Possibilità di fermare per un massimo di tre ore il funzionamento della caldaia per pulizie ambientali.
Possibilità di reset per cancellazione dei dati in memoria.
Possibilità di modifica del giorno, ora, minuti (es. cambio dell’ora legale).
Disponibilità di n° 4 programmi fissi studiati secondo una media europea di utilizzo.
Disponibilità di un programma (
genze personali giorno per giorno, ora per ora su quattro differenti indici di temperatura t1, t2, t3, t .
Disponibilità di un programma (
do di tempo impostato (max = 999 ore).
Possibilità di funzionamento in modo intelligente con anticipo max 2 ore.
Possibilità di spegnimento totale della termoregolazione.
Possibilità di collegamento ad un programmatore telefonico per comando a distanza.
Visualizzazione delle ore di funzionamento utenza, per calcolo dei consumi.
Segnalazione dello stato di anomalia di funzionamento impianto (es.:
Segnalazioni di errore: Fuori campo di temperatura (-5 °C ÷ 39 °C) = valore lampeggiante
P 5
) completamente libero, programmabile secondo le più strette esi-
P 6
) count-down di sospensione del programma in corso per un perio-
blocco caldaia, valvola in avaria).
Sonda aperta o in corto circuito = visualizzazione "ERR"
Dimensioni di ingombro
80
120
18
40
60
83.5
60
1 - ISTRUZIONI PER L’INSTALLATORE
1.1 - Indicazioni e prescrizioni per l’installazione
Importante: l'installazione ed il collegamento elettrico dei dispositivi ed apparecchiature devono es-
sere eseguiti da personale qualificato ed in conformità alle norme e leggi vigenti. Il costruttore non si
assume alcuna responsabilità per quanto concerne l'impiego di prodotti che debbano seguire particolari norme di ambiente e/o installazione.
Gli esempi riportati nella presente documentazione sono di principio.
Installazione del dispositivo: indipendente - fisso
Installare preferibilmente il cronotermostato a quota 1,50 ÷ 1,70 m dal pavimento; lontano da sorgenti di calore, prese d'aria, porte o finestre e da quanto possa influenzarne il funzionamento.
Esempi d’installazione, in impianti di riscaldamento, con cronotermostato che comanda:
A) Caldaia murale
B) Bruciatore o Pompa di circolazione
C) Elettrovalvola di zona
ABCB
1.3 - Installazione del cronotermostato
1) Disattivare la tensione del dispositivo da comandare
2) Fissare la base del cronotermostato alla scatola incasso (o alla parete), utilizzando le opportune
coppie di fori (fig. 1).
A-A per scatola tonda (diam. 60 mm) con griffe
B-B per scatola tonda o quadra con viti
C-C per scatola rettangolare (3 posti) con viti
3) Eseguire i collegamenti elettrici come indicato nell'apposito paragrafo prestando particolare attenzione nel caso di montaggio a parete senza scatola incasso, affinchè il cablaggio sia ben
disposto e non interferisca con la corretta chiusura del corpo.
4) Applicare il corpo del cronotermostato alla base come in fig. 2.
N.B.: Consultare il capitolo 3 - “Funzioni programmabili di adattamento al tipo di impianto”
Aree asportabili per l’Ingresso dei fili (solo flessibili)
B
C
fig. 1
A
B
AB C
B
fig. 2
C
Dentini di fissaggio
lm - DECRNN005 06/01
1
Page 2

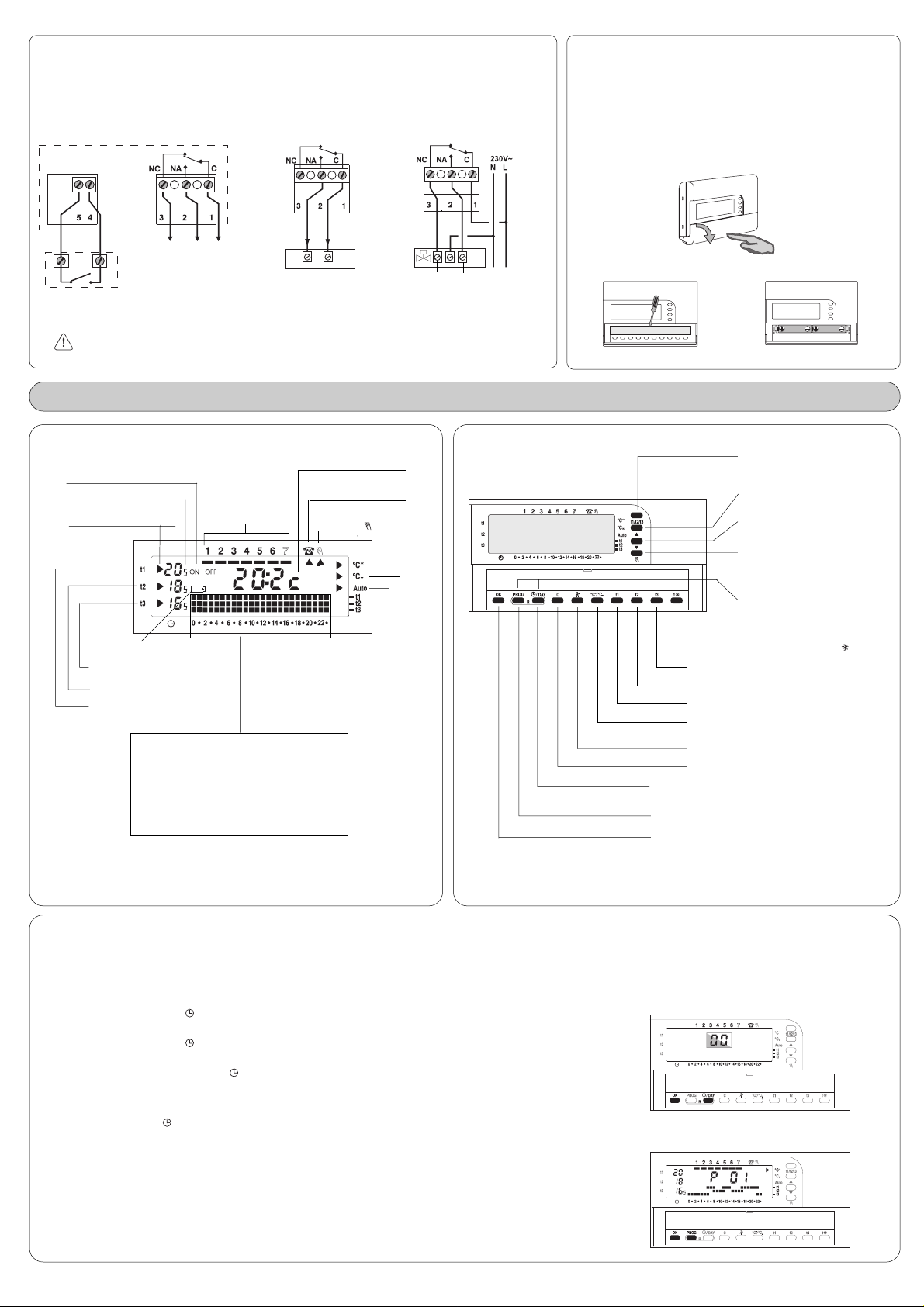

1.4 - Collegamenti elettrici
Collegare i fili del dispositivo da comandare alla morsettiera posta sulla parte posteriore del corpo del cronotermostato.
Morsetti: n° 1= comune - n° 2 = contatto norm. aperto - n° 3 = contatto norm. chiuso.
Con forti carichi induttivi (pompe ed elettrovalvole) si consiglia di collegare un filtro RC in parallelo al carico.
Il cronotermostato dispone di ingressi per comando remoto da programmatore telefonico. Nel caso si utilizzi questa funzione,
collegare i fili provenienti dal contatto del programmatore ai morsetti n° 4 e n° 5 del cronotermostato.
N.B.: programmatore attivato = contatto chiuso, programmatore disattivato = contatto aperto.
Morsetti cronotermostato
1.5 - Inserimento e sostituzione pile di alimentazione
• Aprire lo sportello copritasti
• Asportare il coperchio dell’alloggiamento pile
• Inserire due pile 1,5 V tipo LR03 prestando attenzione alle polarità.
Attenzione: nel caso di sostituzione delle pile, il tempo a disposizione per l’operazione senza perdere i dati è di circa 1 minuto, superato il quale è necessario riprogrammare
il cronotermostato.
EV
chiude apre
Esempio di collegamento
ad una valvola motorizzata
Contatto del programmatore telefonico
Attenzione: in accordo con quanto richiesto dalle normative di sicurezza d’impianto (famiglia CEI 64-8) i collegamenti elettrici devono essere eseguiti dopo avere sezionato la linea di alimentazione 230 V ~.
Al dispositivo da
comandare
caldaia
Esempio di collegamento ad una caldaia
2 - ISTRUZIONI DI PROGRAMMAZIONE E USO
2.1 - Legenda indicazioni display
Segnalazione utenza in funzione
Visualizzazione 0,5 °C
Segnalazione temperatura
di riferimento
Segnalazione batteria scarica
Temperatura di Economy t3
Temperatura di Attività t2
Temperatura di Comfort t1
- Scala termica sulle 24 ore
- Posizione digit superiore = temperatura Comfort
- Posizione digit intermedio = temperatura Attività
- Posizione digit inferiore = temperatura Economy
- Mancanza digit = temperatura antigelo 5 °C
- Presenza di 2 digit uno sopra I’altro: equivale
a MEZZ'ORA di funzionamento per ogni tipo di
temperatura considerata dai due digit.
Il valore della temperatura lampeggiante indica il superamento del campo di lettura (-5 °C ÷ 39 °C)
L’ indicazione ERR indica lo stato di sonda in avaria.
Giorni settimana
Ora attuale o temperatura
Funzionamento da
combinatore telefonico
Funzionamento
manuale
Funzionamento intelligente
Funzionamento in estate
Funzionamento in inverno
2.2 - Legenda funzioni tasti
Tasto per selezionare le temperature
Comfort t1, Attività t2, Economy t3;
regolabili da 5 °C a 39 °C.
Tasto per alzare la
temperatura selezionata
Tasto per abbassare la
temperatura selezionata
Tasto per impostazione
funzionamento manuale e
disattivazione cronotermostato
Combinazione tasti per Reset
Tasto programmazione temperatura t Antigelo
Tasto programmazione temperatura t3
Economy
Tasto programmazione temperatura t2 Attività
Tasto programmazione temperatura t1 Comfort
Tasto funzionamento inverno (riscaldamento) o
estate (condizionamento)
Tasto sospensione programma per pulizie
Tasto per lettura ore di funzionamento
Tasto programmazione ora - min - giorno - n° ore countdown in
P 6
. Tasto visualizzazione ora - temperatura
Tasto selezione - visualizzazione programmi
Tasto conferma (ore, minuti, giorno, programma e per
tutte le operazioni dove è richiesta la conferma)
N.B.: Ulteriori particolari funzioni dei tasti sono descritte negli specifici paragrafi di utilizzo.
P 1 ÷ P 6
2.3 - Programmazione del cronotermostato
All'inserimento delle pile si attiva un ciclo di autotest, al termine del quale il display si presenta come in figura
(
00 l
ampeggiante) ed il cronotermostato è pronto per la programmazione.
a) Programmazione ORA - MINUTI - GIORNO (attuali)
ORA Premere il tasto /Day.
Impostata l'ora premere il tasto OK per confermare (ora fissa, lampeggeranno i digit dei minuti)
MINUTI Premere il tasto /Day.
Impostati i minuti premere il tasto OK per confermare (minuti fissi, lampeggeranno gli indici dei giorni).
GIORNO Premere ad impulsi il tasto /Day per selezionare il giorno corrente (indice lampeggiante in corrispondenza
del giorno della settimana).
Confermare la selezione premendo il tasto OK. Dopo la conferma sul display apparirà P01, lampeggiante.
N.B.:Premere il tasto /Day ad impulsi per incremento singolo, mantenere premuto per incremento veloce.
b) Scelta del programma di funzionamento
Nel cronotermostato sono stati inseriti 4 programmi fissi (vedi ultimo capitolo), studiati secondo una media europea di utilizzo.
Se uno di questi programmi soddisfa le vostre esigenze, premere il tasto PROG sino alla visualizzazione sul display del programma
desiderato, quindi premere OK.
Dopo alcuni secondi apparirà sul display la temperatura ambiente ed i periodi di riscaldamento programmati.
Nel caso nessuno dei programmi predisposti corrisponda alle Vostre esigenze, premere il tasto PROG fino all'apparizione del programma
P 5
, quindi procedere come descritto nel paragrafo 2.4.
2
Page 3

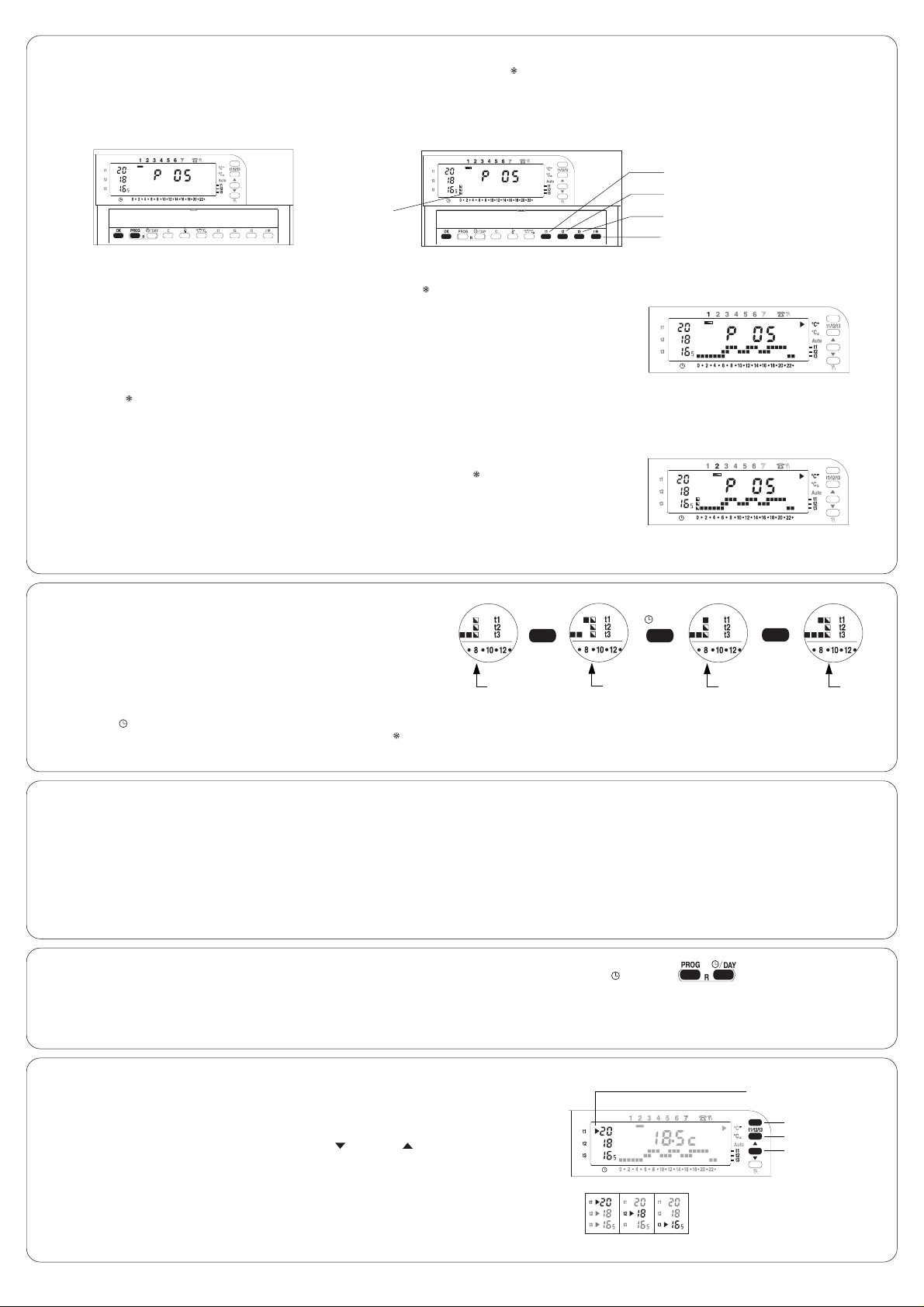

2.4 - Programma libero
Il programma
Premere il tasto PROG sino a quando sul display apparirà la scritta
Confermare la scelta del programma
Sul display appariranno lampeggianti i tre digit riferiti all’ora 00:00 e l’indice del giorno in corrispondenza del lunedì.
La scelta delle quattro differenti temperature per I’ora lampeggiante avverrà premendo il corrispondente tasto.
Programmazione temperature per il giorno di lunedì.
Confermare per ogni ora del giorno il tipo di temperatura desiderata premendo i tasti t1, t2, t3, t sino a completare il diagramma giornaliero
di 24 ore relativo al giorno di lunedì.
E' possibile programmare la mezz'ora come indicato nel paragrafo 2.5. .
Terminata la programmazione delle temperature per il giorno di lunedì premere il tasto OK per confermare il programma impostato (in caso
di errore riprogrammare).
La conferma (OK) fisserà in memoria il programma impostato (per lunedì) e sul display apparirà lampeggiante il trattino sotto il giorno di
martedì (2) e lampeggianti i 3 digit in corrispondenza dell'ora 00:00, sovrapposti alla scala termica programmata per il giorno precedente.
N.B.: i tasti t1, t2, t3, t possono essere premuti con singoli impulsi (avanzamento di 1 h ad ogni pressione) o mantenuti premuti sino all’ora
desiderata (avanzamento automatico di 1h ad ogni lampeggio dei digit)
Programmazione temperature per il giorno di martedì.
Se si desidera la stessa scala termica di lunedì, premere il tasto OK: verrà inserita la stessa scala anche per martedì e lampeggerà il trattino
per il giorno di mercoledì e i tre digit in corrispondenza dell’ora 00:00.
Se NON si desidera la stessa programmazione della scala termica, procedere premendo i tasti t1, t2, t3, t come descritto per lunedì.
Al termine della impostazione delle temperature per martedì premere il tasto OK per conferma.
Ripetere lo stesso procedimento sino a completare i programmi per tutti i giorni della settimana.
Dopo la conferma (OK) del programma della domenica, sul display appariranno l’indice del giorno attuale, l’ora attuale o la temperatura
ambiente e la scala termica con il digit dell’ora attuale lampeggiante: il cronotermostato è in funzione.
II Vostro Cronotermostato è cosi programmato secondo le Vostre più strette esigenze di temperatura.
P 5
è liberamente programmabile per ogni ora del giorno su quattro differenti indici di temperatura (t , t1, t2, t3) e in modo diverso per ogni giorno della settimana.
P 5
P 5
premendo il tasto OK.
P 05.
Digit
Comfort Visualizzato dal digit in alto sulla scala termica
Attività Visualizzato dal digit in mezzo sulla scala termica
Economy Visualizzato dal digit in basso sulla scala termica
Antigelo NON visualizzato da digit sulla scala termica
2.5 - Programmazione della mezz'ora
Esempio:
t1
Programmare: dalle ore 08:00 alle ore 08:30 temperatura t1 (comfort)
dalle ore 08:30 alle ore 09:00 temperatura t3 (economy)
Ore 08:00
1) Fissare la temperatura t1 alle ore 08:00. Scompaiono i due digit in corrispondenza di t2, t3 e lampeggiano i digit per la programmazione dell’ora successiva (ore 09:00).
2) Premere il tasto /Day per tornare nella programmazione dell’ora precedente (ore 08:00). Lampeggiano i due digit in corrispondenza di t2, t3.
Attenzione: per la seconda mezz'ora si possono selezionare le temperature: t2, t3, t
3) Fissare la temperatura t3 per la seconda mezz'ora. In corrispondenza delle ore 08:00 i digit relativi a t1 e t3 sono fissi, mentre lampeggiano i digit per la programmazione dell’ora successiva (ore 09:00).
Ore 09:00
/DAY
Ore 08:30
t3
09:00
2.6 - Lettura dei programmi inseriti
Premere il tasto PROG: apparirà sul display il programma utilizzato. Nel caso il programma sia uno dei quattro programmi fissi inseriti (P1 ÷ P4), verranno presentate in successione automatica le impostazioni
per gruppi di giorni. Al termine della lettura del programma premere il tasto OK per reinserirlo (in assenza di questa operazione, dopo 1 minuto il cronotermostato reinserisce il programma inizialmente impostato).
Se il programma utilizzato è il
Nello stato di lettura programmi è possibile sostituire il programma in uso e/o modificare il programma P5.
Sostituzione del programma in uso.
Per sostituire il programma attualmente in funzione, selezionare con tasto PROG il nuovo programma e confermare la nuova scelta premendo il tasto OK.
Modifica del programma
In fase di lettura del programma P5, premere il tasto OK: verrà visualizzato il programma del lunedì con lampeggianti i digit della prima ora. Procedere alla programmazione come indicato nel capitolo 2.4.
N.B.: In fase di lettura, si passa da un programma al successivo premendo il tasto PROG.
P 5
, lo scorrimento dell'impostazione di ciascun giorno avverrà automaticamente; trascorso 1 minuto, il programma P5 verrà reinserito automaticamente.
P 5
2.7 - Reset
Se si desidera annullare i dati inseriti (ad esempio dopo una prova di programmazione) premere contemporaneamente i due tasti: PROG e /Day
Apparirà il display con accesi tutti i segmenti e si udirà il relè che scatta (Autotest generale).
II display dopo il reset si presenterà come nel paragrafo 2.3- a “Programmazione ora - minuti - giorno” ed il cronotermostato sarà pronto per una nuova programmazione.
Attenzione: il comando di reset non agisce sul funzionamento intelligente (Auto).
2.8 - Modifica delle temperature di Comfort, Attività e di Economy
Nel caso le temperature prefissate t1 = 20 °C, t2 = 18 °C, t3 = 16,5 °C non soddisfino le Vostre necessità, si potranno
modificare a piacimento (da 5 °C a 39 °C) agendo sui tasti relativi.
Selezionare con il tasto t1/t2/t3 il set di temperatura che si desidera modificare, indicato dalla freccia lampeggiante.
Modificare la temperatura selezionata agendo ad impulsi sui pulsanti: (abbassare) (alzare). Ad ogni impulso
corrisponde una variazione di 0,5 °C.
Le temperature così fissate saranno il nuovo riferimento del relativo set di temperatura (per tutti i programmi).
Terminata la programmazione, la freccia ritorna automaticamente al set interessato dall’ora attuale dopo circa 4 sec.
dall’ultimo azionamento del tasto.
N.B.: il dispositivo consente valori di temperatura che soddisfino le seguenti condizioni:
Inverno: t1 maggiore o uguale a t2 maggiore o uguale a t3
Estate: t3 maggiore o uguale a t2 maggiore o uguale a t1
3
Indice del set di temperatura selezionato
Tasti:
Selezione set temperatura
Alzare la temperatura
Abbassare la temperatura
Page 4

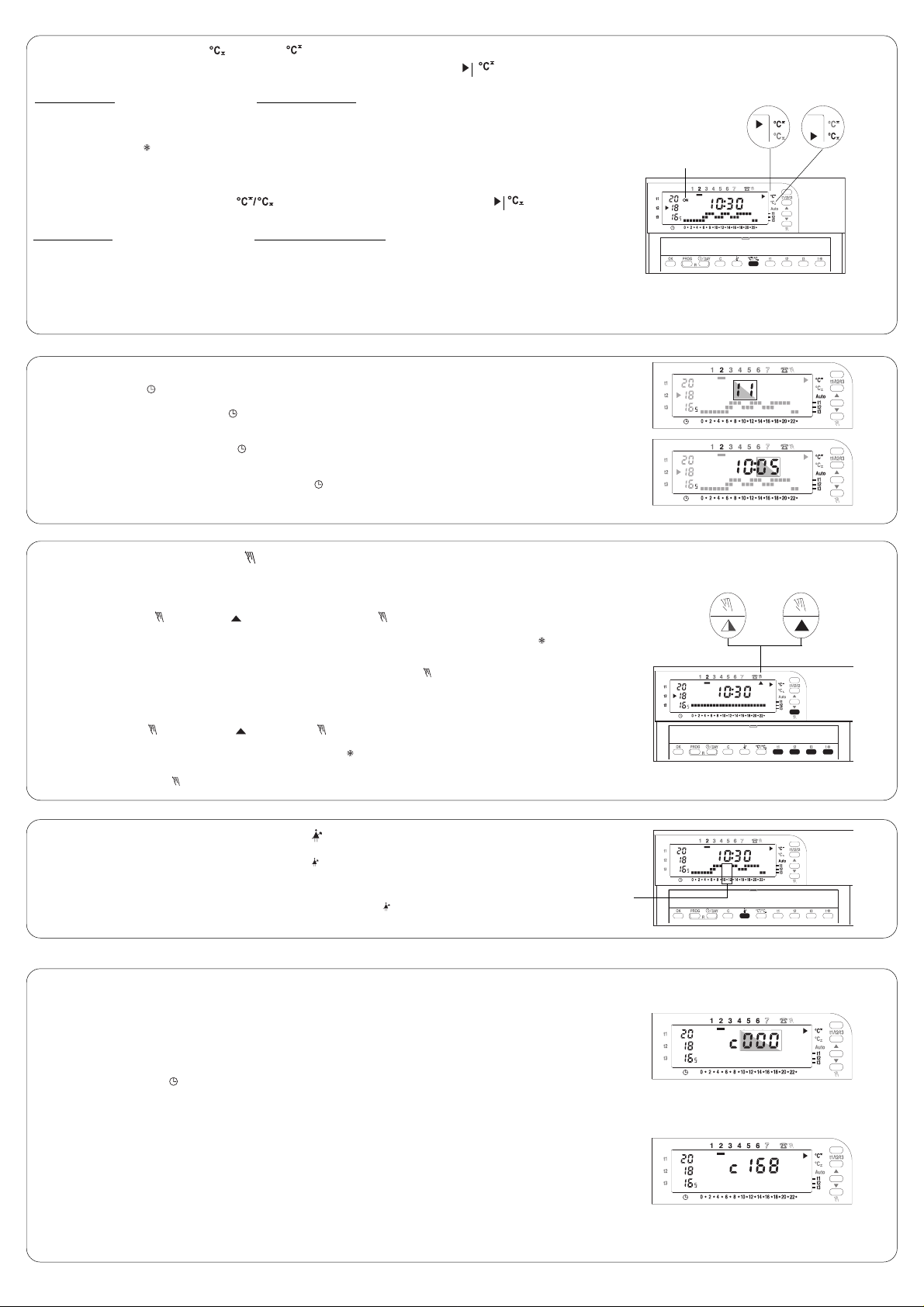

2.9 - Programmazione Estate - Inverno
II Vostro cronotermostato viene predisposto in fabbrica per il funzionamento "inverno"visualizzato da:
In tali condizioni verrà inserita I’utenza allacciata (caldaia) come da esempio sotto indicato:
Set di temperatura:
Temperatura di Comfort t1 = 20 °C
Temperatura di Attività t2 = 18 °C
Temperatura di Economy t3 = 16,5 °C
Temperatura di Antigelo t = 5 °C
Il funzionamento dell'utenza verrà segnalato dalla scritta lampeggiante: ON
Se l'utenza è un condizionatore: premere il tasto per avere il funzionamento "estate" visualizzato da:
In tali condizioni verrà inserita I’utenza allacciata (condizionatore) come da esempio sotto indicato:
Set di temperatura:
Temperatura di Comfort t1 20 °C
Temperatura di Attività t2 22 °C
Temperatura di Economy t3 23,5 °C
Il funzionamento dell'utenza verrà segnalato dalla scritta lampeggiante: ON
In entrambi i casi i valori di temperatura possono essere variati.
Caldaia in funzione con:
Temperatura ambiente < 20 °C
Temperatura ambiente < 18 °C
Temperatura ambiente < 16,5 °C
Temperatura ambiente < 5 °C
Condizionatore in funzione con:
Temperatura ambiente > 20 °C
Temperatura ambiente > 22 °C
Temperatura ambiente > 23,5 °C
2.10 - Cambio ora, minuti, giorno della settimana - cambio ora legale/solare
Mantenere premuto il tasto /Day sino alla comparsa dei soli digit dell’ora, lampeggianti.
Modificare I’ora (se occorre) premendo il tasto /Day.
In ogni caso confermare premendo il tasto OK: digit dell’ora fissi, lampeggeranno i digit dei minuti.
Modificare i minuti (se occorre) premendo il tasto /Day.
In ogni caso confermare premendo il tasto OK: digit dei minuti fissi, lampeggerà l’indice del giorno della settimana.
Selezionare il giorno della settimana (se occorre) premendo il tasto /Day (indice del giorno,sempre lampeggiante)
In ogni caso confermare premendo il tasto OK. Il cronotermostato torna al funzionamento in corso.
ON
inverno
estate
2.11 - Funzionamento in MANUALE
Sono possibili 2 modi di funzionamento manuale, con sospensione del programma in corso:
a) Funzionamento manuale temporaneo.
Premere brevemente il tasto : appare l'indice , lampeggiante, sotto il simbolo e il livello di temperatura in corso è applicato a
tutte le ore del giorno.
Selezionare il livello di temperatura Comfort, Attività , Economy o Antigelo desiderato premendo i rispettivi tasti t1,t2, t3, t .
Il funzionamento manuale temporaneo cessa automaticamente alla mezzanotte del giorno corrente.
Per anticipare il ritorno al funzionamento automatico (programma) premere nuovamente il tasto : sul display apparirà la scala termica
inserita per il giorno attuale, secondo il programma in funzione prima dell'inserimento del funzionamento in manuale.
b) Funzionamento manuale permanente.
Mantenere premuto il tasto fin quando l'indice , sotto il simbolo , diventa fisso (circa 4 sec.); il livello di temperatura in corso è
applicato a tutte le ore.
Selezionare il livello di temperatura desiderato premendo i tasti t1,t2, t3 o t .
Il funzionamento manuale permanenete resta attivo a tempo indeterminato; per disattivarlo e ritornare al funzionamento automatico
(da programma) premere il tasto .
2.12 - Sospensione del programma per pulizie
Solo in funzionamento da programma (P1....
ore durante le quali il crononotermostato si metterà in antigelo. L’inserimento di tale funzione è visualizzato dalla mancanza dei digit in
corrispondenza delle 3 ore, a partire dall’ora in corso. Trascorse le 3 ore il cronotermostato riprende il programma interrotto.
Per riattivare il programma interrotto, prima del termine delle 3 ore, premere il tasto : si reinseriranno i digit sospesi.
2.13 - Programma COUNT-DOWN
Nel caso in cui ci si debba assentare per più giorni dalla propria abitazione selezionare il programma COUNT-DOWN
Premere il tasto PROG sino a quando sul display apparirà la scritta
Sul display apparirà l’indice del giorno della settimana e la scritta
Stabilire in termini di ore il periodo di assenza (esempio: 168 ore = 7 gg.)
Inserire le ore premendo il tasto /Day (ad impulsi o con pressione continua per scorrimento veloce).
Premere il tasto OK per confermare (numero delle ore, fisso).
Da questo momento il Vostro cronotermostato inizierà il conto alla rovescia ed il programma COUNT-DOWN manterrà la temperatura antigelo (5 °C) sino all’esaurimento delle ore programmate.
Finito il conto alla rovescia il programma COUNT-DOWN reinserirà il Vostro abituale programma, affinché al Vostro ritorno possiate
ritrovare un'abitazione calda ed accogliente.
Massima programmazione ore Count-Down = 999 ore.
In qualsiasi momento si potrà uscire da questo programma premendo il tasto PROG. Sarà quindi necessario reinserire in memoria il programma in uso o uno nuovo, seguendo il procedimento di selezione e conferma programma, come descritto nel paragrafo
2.3 - “b) Scelta del programma di funzionamento”.
P5
), premendo il tasto si avrà lo spegnimento dell’utenza allacciata per un periodo di 3
P 6
P 6.
P 06
quindi confermare premendo il tasto OK.
c000
(con
000
lampeggianti).
3 ore
manuale
temporaneo
manuale
permanente
4
Page 5

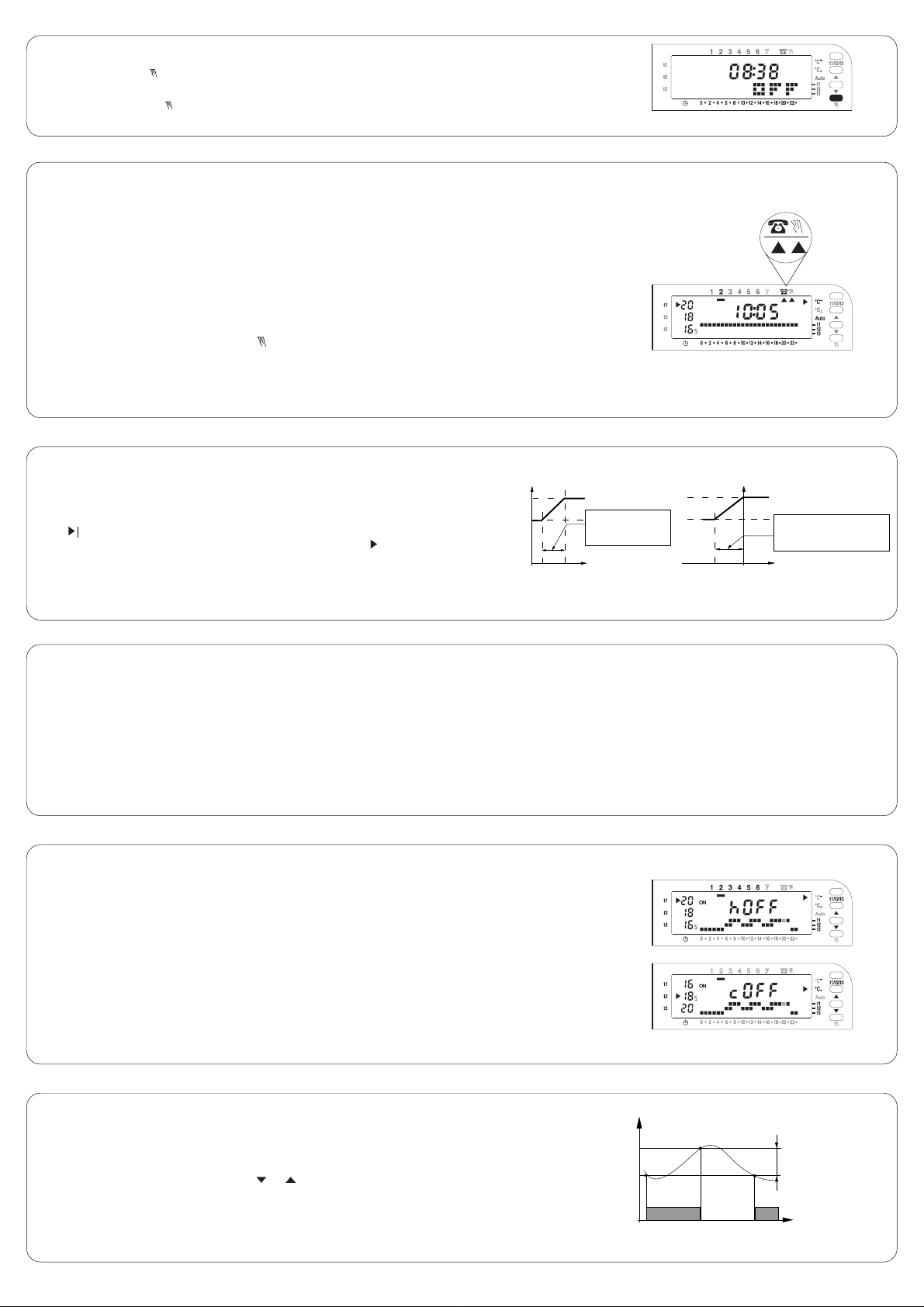

2.14 - Esclusione del cronotermostato
Mantenere premuto il tasto sino alla comparsa sul diplay della scritta OFF, ad indicare che il cronotermostato è disattivato.
In questo stato, tutte le funzioni del cronotermostato sono inattive; solo la visualizzazione dell’ora attuale rimane in funzione.
Premendo nuovamente il tasto si tornerà al programma precedentemente impostato.
2.15 - Funzionamento con programmatore telefonico
Il programmatore telefonico comanda il cronotermostato chiudendo il contatto collegato ai morsetti 4 e 5 di quest’ultimo.
Contatto chiuso = comando da programmatore attivato
Contatto aperto = comando da programmatore non attivato
Il cronotermostato, in funzionamento da programma, manuale temporaneo, manuale permanente o P6 cout-down, quando riceve il
comando di attivazione dal programmatore telefonico (contatto chiuso) si pone in “funzionamento manuale permanente” (*) con
temperatura comfort. Sul display appaiono gli indici relativi al funzionamento manuale permanente ed alla forzatura da programmatore
telefonico.
(*) nota:
se l’attivazione avviene in funzionamento manuale temporaneo, il cronotermostato mantiene tale stato, con temperatura
comfort, sino alla mezzanotte; poi commuta su manuale permanente.
Disattivazione della forzatura da programmatore telefonico:
a) da programmatore telefonico, con l’apertura del contatto, che riporta il cronotermostato al modo di funzionamento presente al momen-
to dell’attivazione.
b) da cronotermostato premendo per 4 secondi il tasto ; in questo caso il cronotermostato viene posto nello stato di spegnimento totale
della regolazione,
N.B.: i comandi di attivazione e disattivazione sono operativi entro 1 minuto.
OFF.
2.16 - Funzionamento intelligente
Con il "funzionamento intelligente” I’apparecchio anticipa automaticamente I’accensione, al fine di avere
caldo all’ora prefissata, di un tempo che si regola automaticamente in base alle caratteristiche dell’impianto. L’anticipo massimo è di due ore.
Per attivare il “funzionamento intelligente” premere per più di 4 sec. il tasto t2. L’operazione viene segnalata da: Auto
Per togliere questo tipo di funzionamento tenere premuto per 4 sec. il tasto t2: la scompare.
Questa funzione è attiva solo in posizione “inverno”. Durante il funzionamento in “estate”, la funzio-
ne è disattivata; si riattiverà automaticamente alla successiva commutazione su “inverno”.
t°C
20
18
8 8.30
Tempo necessario per
raggiungere il set di
temperatura impostato;
rilevato nel primo ciclo.
ore
t°C
20
18
7.30 8.00
Il tempo necessario per raggiungere il set di temperatura impostato viene automaticamente anticipato dal secondo ciclo
ore
2.17 - Visualizzazione consumi attraverso il numero di ore di funzionamento dell'utenza
II cronotermostato calcola e mantiene in memoria le ore di funzionamento della caldaia (e/o condizionatore) durante le 24 ore del giorno precedente e dall’inizio della stagione (ore di funzionamento totali). Tale
dato è utile al fine di stabilire il consumo energetico dell'impianto. Basterà moltiplicare il valore di consumo orario (dato di targa di caldaie e bruciatori) per il numero di ore di funzionamento per avere il totale
consumi in litri (gasolio) o metri cubi (metano) del Vostro impianto.
Visualizzazione del tempo di funzionamento nelle ultime 24 ore: premere il tasto C ed appariranno le ore richieste sul display.
Visualizzazione delle ore totali di funzionamento dall’inizio stagione: mantenere premuto il tasto C per più di 4 secondi ed appariranno le ore totali di funzionamento.
Azzeramento delle ore totali di funzionamento dall’inizio stagione: mantenere premuto il tasto C per più di 8 secondi quindi premere contemporaneamente anche il tasto OK; sul display
II cronotermostato, dopo I’azzeramento, ricomincia a totalizzare le ore di funzionamento.
appare 0000 (contatore delle ore di funzionamento caldaia totali azzerato), rilasciare i tasti C e OK.
2.18 - Segnalazione di non funzionamento dell’impianto (es.: blocco caldaia)
In Inverno
Se durante il normale funzionamento (indice ON lampeggiante) il cronotermostato non rileva, in un arco di tempo di 2 ore, un incremento significativo di temperatura, si attiva sul display la segnalazione di riscaldamento non funzionante
hOFF
. (es. caldaia in blocco)
In Estate
Se durante il normale funzionamento (indice ON lampeggiante) il cronotermostato non rileva, in un arco di tempo di 2 ore, un decremento significativo di temperatura, si attiva sul display la segnalazione di raffreddamento non funzionante
in avaria)
La segnalazione scompare automaticamente al primo rilevamento di incremento (inverno) o decremento (estate) significativo di temperatura.
cOFF
. (es. condizionatore
2.19 - Differenziale di temperatura
Il cronotermostato funziona in modo differenziale (ON-OFF) con valore del differenziale prefissato in fabbrica a 0,6
°C. Il valore del differenziale può essere visualizzato e modoficato nel campo 0,2 °C ÷ 2 °C.
Modifica del differenziale:
Premere il tasto t1: sino alla comparsa sul display del valore di differenziale esistente es.
Modificare il valore (da 0,2 °C a 2 °C) agendo sui tasti e/o con variazioni di 0,1 °C; ottenuto il valore desiderato
attendere 4 sec. ed il display ritornerà a visualizzare il programma in corso.
Il comando di Reset riporta il differenziale al valore impostato in fabbrica di 0.6 °C.
b0.6c
5
°C
Carico
Differenziale
regolabile da
0,2 °C a 2 °C
OffOn
On
tempo
Page 6

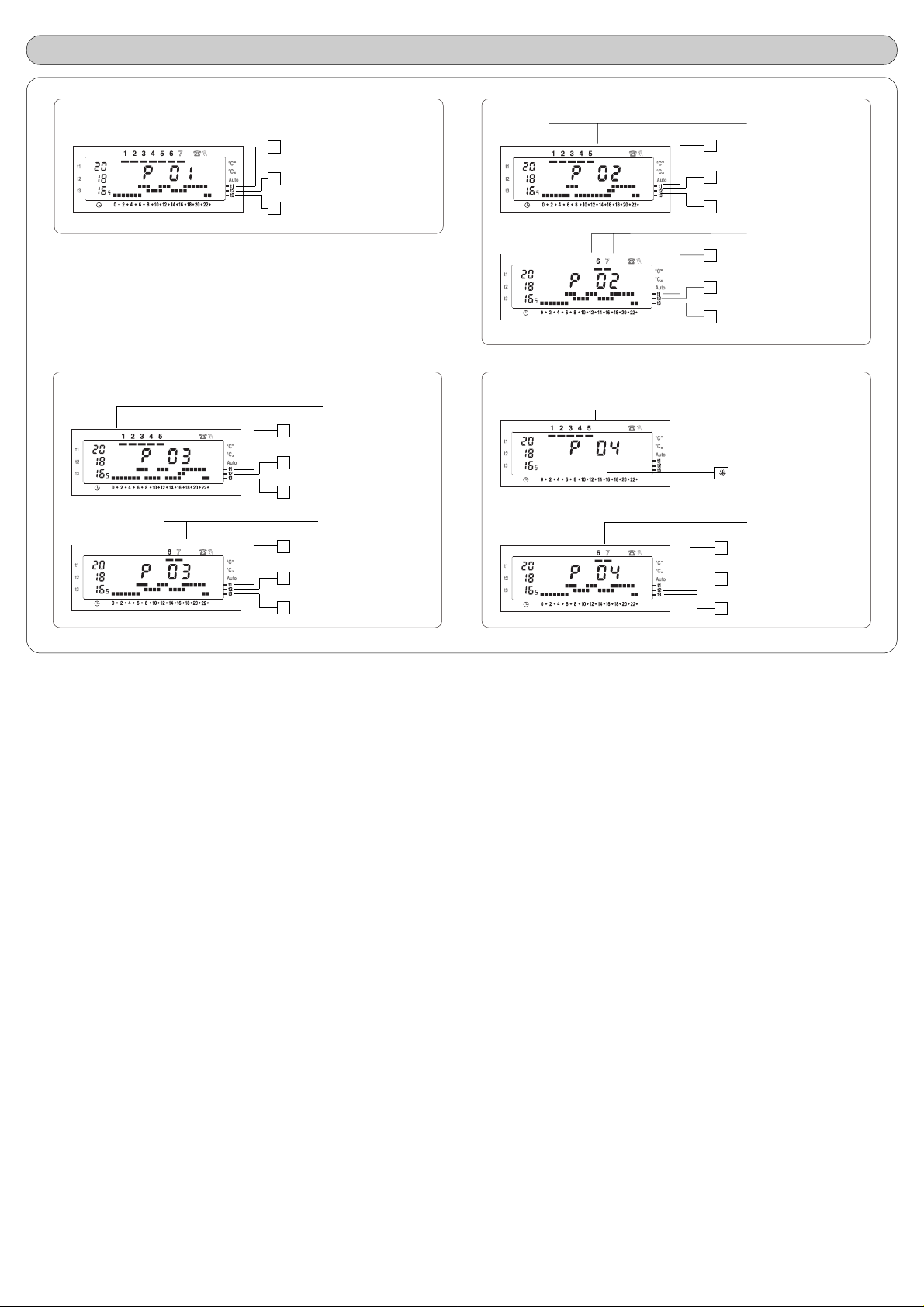

3 - PROGRAMMI DI FUNZIONAMENTO FISSI INSERITI
Programma
Programma
P 1
P 3
Tutti i giorni della settimana.
Comfort
t1
Attività
t2
t3 Economy
06,30 ÷ 08,30
11,30 ÷ 14,00
17,30 ÷ 22,30
08,30 ÷ 11,30
14,00 ÷ 17,30
00,00 ÷ 06,30
22,30 ÷ 24,00
Da lunedì a venerdì.
06,30 ÷ 08,30
t1 Comfort
Attività
t2
t3 Economy
11,30 ÷ 13,30
17,30 ÷ 22,30
16,30 ÷ 17,30
00,00 ÷ 06,30
08,30 ÷ 11,30
13,30 ÷ 16,30
22,30 ÷ 24,00
Da sabato a domenica.
06,30 ÷ 08,30
Comfort
t1
Attività
t2
t3 Economy
11,30 ÷ 14,00
17,30 ÷ 22,30
08,30 ÷ 11,30
14,00 ÷ 17,30
00,00 ÷ 06,30
22,30 ÷ 24,00
Programma
Programma
P 2
P 4
t1 Comfort
Attività
t2
t3 Economy
Comfort
t1
Attività
t2
t3 Economy
t
Comfort
t1
Attività
t2
t3
Economy
Da lunedì a venerdì.
06,30 ÷ 08,30
17,30 ÷ 22,30
16,30 ÷ 17,30
00,00 ÷ 06,30
08,30 ÷ 16,30
22,30 ÷ 24,00
Da sabato a domenica.
06,30 ÷ 08,30
11,30 ÷ 14,00
17,30 ÷ 22,30
08,30 ÷ 11,30
14,00 ÷ 17,30
00,00 ÷ 06,30
22,30 ÷ 24,00
Da lunedì a venerdì.
Antigelo tutto il giorno
Da sabato a domenica.
06,30 ÷ 08,30
11,30 ÷ 14,00
17,30 ÷ 22,30
08,30 ÷ 11,30
14,00 ÷ 17,30
00,00 ÷ 06,30
22,30 ÷ 24,00
Il Costruttore si riserva la facoltà di introdurre tutte le modifiche tecniche e costruttive che riterrà necessarie, senza obbligo di preavviso.
6
Loading...
