40
37
M18x1
10
4
24
LED
Deutschland: +49 621 776 1111
Beachten Sie „Allgemeine Hinweise zu Pepperl+Fuchs-Produktinformationen“.
Pepperl+Fuchs-Gruppe USA: +1 330 486 0001 Singapur: +65 6779 9091
www.pepperl-fuchs.com fa-info@us.pepperl-fuchs.com fa-info@sg.pepperl-fuchs.com
fa-info@de.pepperl-fuchs.com

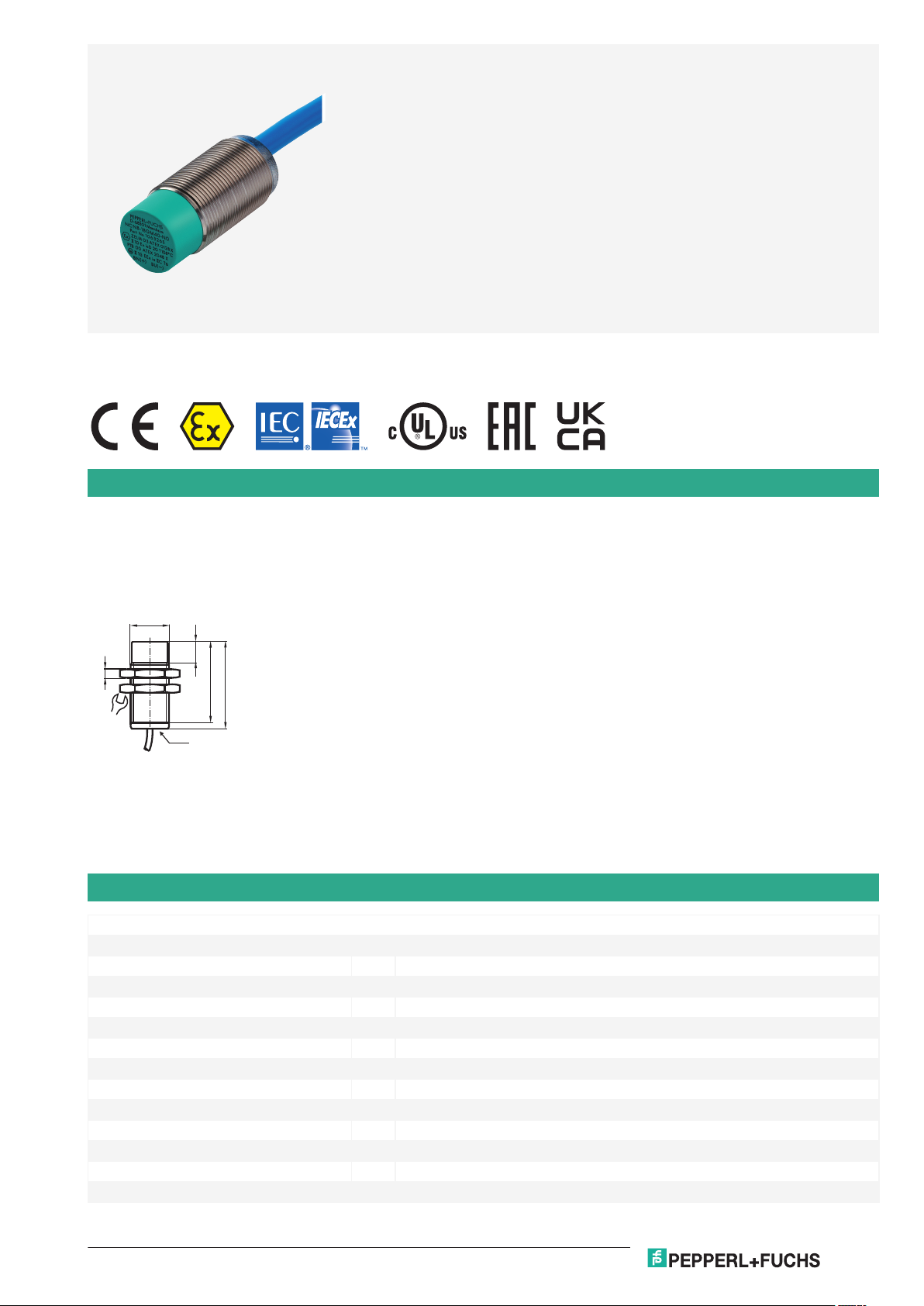

Abmessungen
Induktiver Sensor
NCN8-18GM40-N0
8 mm nicht bündig
<
Edelstahlgehäuse
<
Bis SIL 2 gemäß IEC 61508 einsetzbar
<
Technische Daten
Allgemeine Daten
Schaltfunktion Öffner (NC)
Ausgangstyp NAMUR
Schaltabstand s
Einbau nicht bündig
Gesicherter Schaltabstand s
Realschaltabstand s
Reduktionsfaktor r
Reduktionsfaktor r
Reduktionsfaktor r
Ausgangsart 2-Draht
Kenndaten
Nennspannung U
Schaltfrequenz f 0 ... 300 Hz
Veröffentlichungsdatum: 2022-06-20 Ausgabedatum: 2022-06-20 Dateiname: 70133267_ger.pdf
Al
Cu
V2A (1.4301)
0,72
8 mm
n
0 ... 6,48 mm
a
7,2 ... 8,8 mm typ. 8 mm
r
0,42
0,4
8,2 V (Ri ca. 1 kΩ)
o
1
Induktiver Sensor NCN8-18GM40-N0
Deutschland: +49 621 776 1111
Beachten Sie „Allgemeine Hinweise zu Pepperl+Fuchs-Produktinformationen“.
Pepperl+Fuchs-Gruppe USA: +1 330 486 0001 Singapur: +65 6779 9091
www.pepperl-fuchs.com fa-info@us.pepperl-fuchs.com fa-info@sg.pepperl-fuchs.com
fa-info@de.pepperl-fuchs.com
Technische Daten
Hysterese H 1 ... 15 typ. 5 %
Verpolschutz verpolgeschützt
Kurzschlussschutz ja
Stromaufnahme
Messplatte nicht erfasst min. 3 mA
Messplatte erfasst ≤ 1 mA
Schaltzustandsanzeige Rundum-LED, gelb
Kenndaten funktionale Sicherheit
Sicherheits-Integritätslevel (SIL) SIL 2
MTTF
d
Gebrauchsdauer (TM) 20 a
Diagnosedeckungsgrad (DC) 0 %
Normen- und Richtlinienkonformität
Normenkonformität
NAMUR EN 60947-5-6:2000
Elektromagnetische Verträglichkeit NE 21:2007
Normen EN 60947-5-2:2007
Zulassungen und Zertifikate
IECEx-Zulassung
Geräteschutzniveau Ga IECEx PTB 11.0037X
Geräteschutzniveau Gb IECEx PTB 11.0037X
Geräteschutzniveau Da IECEx PTB 11.0037X
Geräteschutzniveau Dc (tc) IECEx TUR 21.0018X
Geräteschutzniveau Mb IECEx PTB 11.0037X
ATEX-Zulassung
Geräteschutzniveau Ga PTB 00 ATEX 2048 X
Geräteschutzniveau Gb PTB 00 ATEX 2048 X
Geräteschutzniveau Da PTB 00 ATEX 2048 X
Geräteschutzniveau Dc (tc) TÜV 20 ATEX 8524 X
EAC-Konformität TR CU 012/2011
UL-Zulassung
Ordinary Location E87056
Hazardous Location E501628
Control Drawing 116-0452
CCC-Zulassung
Hazardous Location 2020322315002255
2040 a
IEC 60947-5-6:1999
EN 60947-5-2/A1:2012
IEC 60947-5-2:2007
IEC 60947-5-2 AMD 1:2012
NEPSI-Zulassung
NEPSI-Zertifikat GYJ16.1393X
TIIS-Zulassung auf Anfrage
ANZEx 18.3018X
KCC-Zulassung
Hazardous Location 09-AV4BO-0225
Schiffsbau-Zulassung DNVGL TAA00001A5
Umgebungsbedingungen
Umgebungstemperatur -25 ... 100 °C (-13 ... 212 °F)
Lagertemperatur -40 ... 100 °C (-40 ... 212 °F)
Mechanische Daten
Anschlussart Kabel
Gehäusematerial Edelstahl 1.4305 / AISI 303 (V2A)
Stirnfläche PBT
Veröffentlichungsdatum: 2022-06-20 Ausgabedatum: 2022-06-20 Dateiname: 70133267_ger.pdf
2
BN
L+
L-
BU
Induktiver Sensor NCN8-18GM40-N0
Deutschland: +49 621 776 1111
Beachten Sie „Allgemeine Hinweise zu Pepperl+Fuchs-Produktinformationen“.
Pepperl+Fuchs-Gruppe USA: +1 330 486 0001 Singapur: +65 6779 9091
www.pepperl-fuchs.com fa-info@us.pepperl-fuchs.com fa-info@sg.pepperl-fuchs.com
fa-info@de.pepperl-fuchs.com

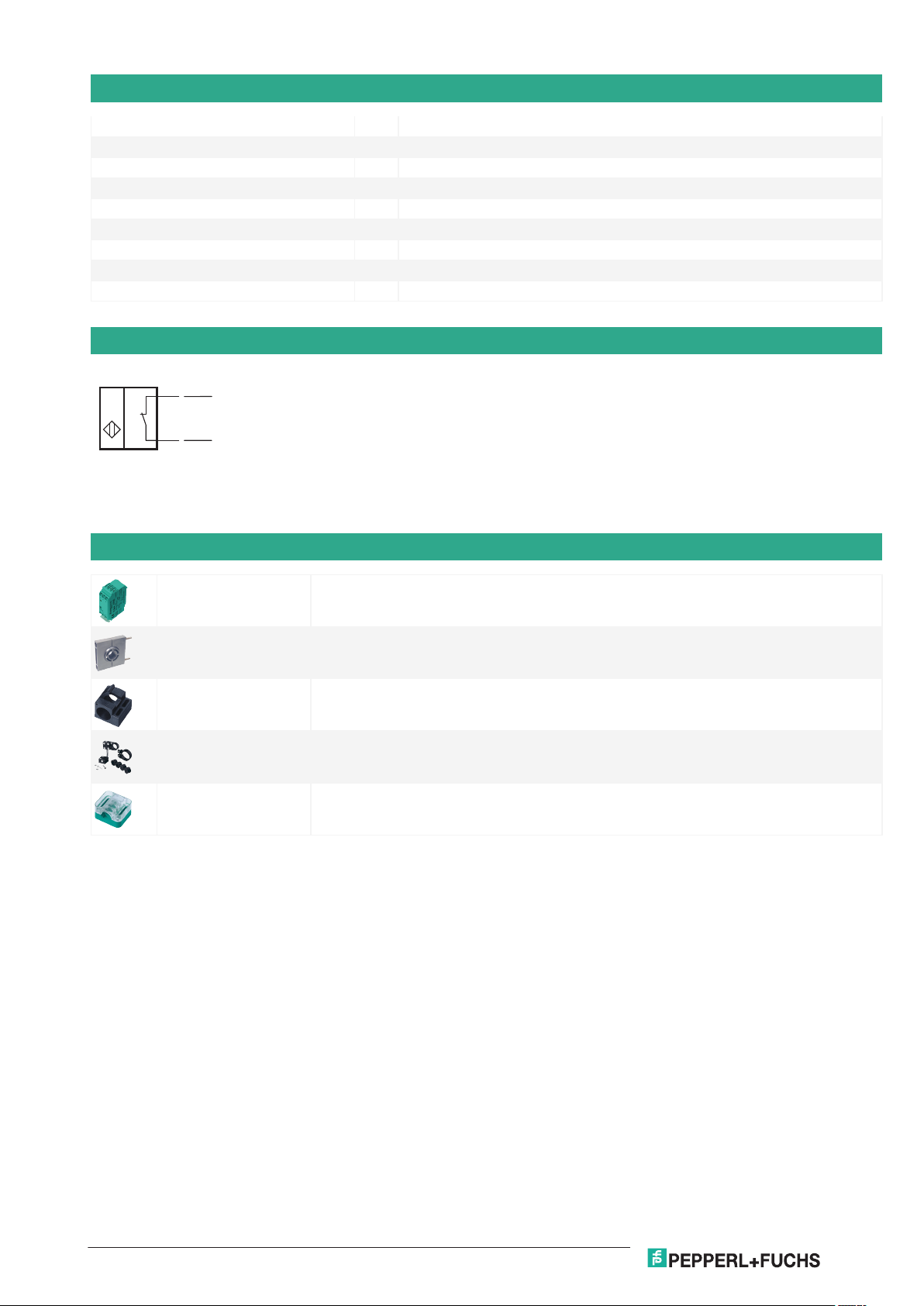

Technische Daten
Schutzart IP66 / IP67
Kabel
Kabeldurchmesser 6 mm ± 0,2 mm
Biegeradius > 10 x Kabeldurchmesser
Material PVC
Aderquerschnitt 0,75 mm
Länge L 2 m
Allgemeine Informationen
Einsatz im explosionsgefährdeten Bereich siehe Betriebsanleitung
2
Anschluss
Zubehör
KCD2-E2L Sensor-Endstufenklemme mit Leitungsbruchüberwachung
CPZ18B03 Montagehilfe mit Taumeleinrichtung
BF 18-F Befestigungsflansch aus Kunststoff, 18 mm
BF 5-30 Universal-Montagehalterung für zylindrischen Sensoren mit 5 ... 30 mm Durchmesser
BF 18 Befestigungsflansch, 18 mm
Veröffentlichungsdatum: 2022-06-20 Ausgabedatum: 2022-06-20 Dateiname: 70133267_ger.pdf
