PEPPERL+FUCHS P+F GLV18-001 Datasheet

Reflexions-Lichtschranke
GLV18-6/73/120
Abmessungen
2.2
27.2
43.9
Bestellbezeichnung
GLV18-6/73/120
Kunststoffstecker M12 x 1, 4-polig
Merkmale
• Kurze Bauform im M18-Kunststoffge­häuse
• 4 Anzeige LEDs für 360° Sichtbarkeit
• Optimales Preis-/Leistungsverhältnis
M12 x 1
M18 x 1
3.5
Elektrischer Anschluss
1
2
3
4
Option:
+UB
Q
0 V
Q
/120
15
7.8
7
= Hellschaltung = Dunkelschaltung
Pinbelegung
1
42
3
Passende Reflektoren und Kabeldosen fin­den Sie im Internet
Veröffentlichungsdatum: 2008-01-30 09:27 Ausgabedatum: 2008-01-30 188553_GER.xml
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. Copyright Pepperl+Fuchs, Printed in Germany
Pepperl+Fuchs GmbH • 68301 Mannheim • Telefon +49 621 776-1111 • Telefax +49 621 776-271111 • Internet http://www.pepperl-fuchs.com
1
Reflexions-Lichtschranke
GLV18-6/73/120
Technische Daten
Allgemeine Daten
Betriebsreichweite 0 ... 6,5 m Reflektorabstand 0,05 ... 6,5 m Grenzreichweite 8 m auf Reflektor C110-2 Lichtsender LED, rot 640 nm Zulassungen CE, cULus Listed 57M3 (nur in Verbindung mit UL Class 2 Spannungsversorgung) Referenzobjekt Reflektor C110-2 Lichtart rot, Wechsellicht Lichtfleckdurchmesser ca. 300 mm bei 8 m Öffnungswinkel ca. 2 ° Lichtaustritt frontal Fremdlichtgrenze 30000 Lux
Anzeigen/Bedienelemente
Betriebsanzeige LED grün, statisch leuchtend Power on Funktionsanzeige LED gelb: leuchtet bei Empfang des Sendestrahls ; blinkt bei Unterschreiten der Funktionsreserve; aus bei Strahlunter-
Elektrische Daten
Betriebsspannung 10 ... 30 V DC Schutzklasse II, Bemessungsisolationsspannung 250 V AC bei Verschmutzungsgrad 1-2 nach IEC 60664-1 Leerlaufstrom I
Ausgang
Schaltungsart hell-/dunkelschaltend Signalausgang 2 pnp, antivalent, kurzschlussfest, offene Kollektoren Schaltspannung max. 30 V DC Schaltstrom max. 100 mA Spannungsfall U Schaltfrequenz f 500 Hz Ansprechzeit 1 ms
Normenkonformität
Normen EN 60947-5-2
Umgebungsbedingungen
Umgebungstemperatur -25 ... 60 °C (248 ... 333 K) Lagertemperatur -40 ... 70 °C (233 ... 343 K)
Mechanische Daten
Schutzart IP67 Anschluss Kunststoffstecker M12 x 1 ; 4-polig Material
Gehäuse PC Lichtaustritt PMMA
Masse < 10 g
0
d
brechung
< 20 mA
1,5 V DC

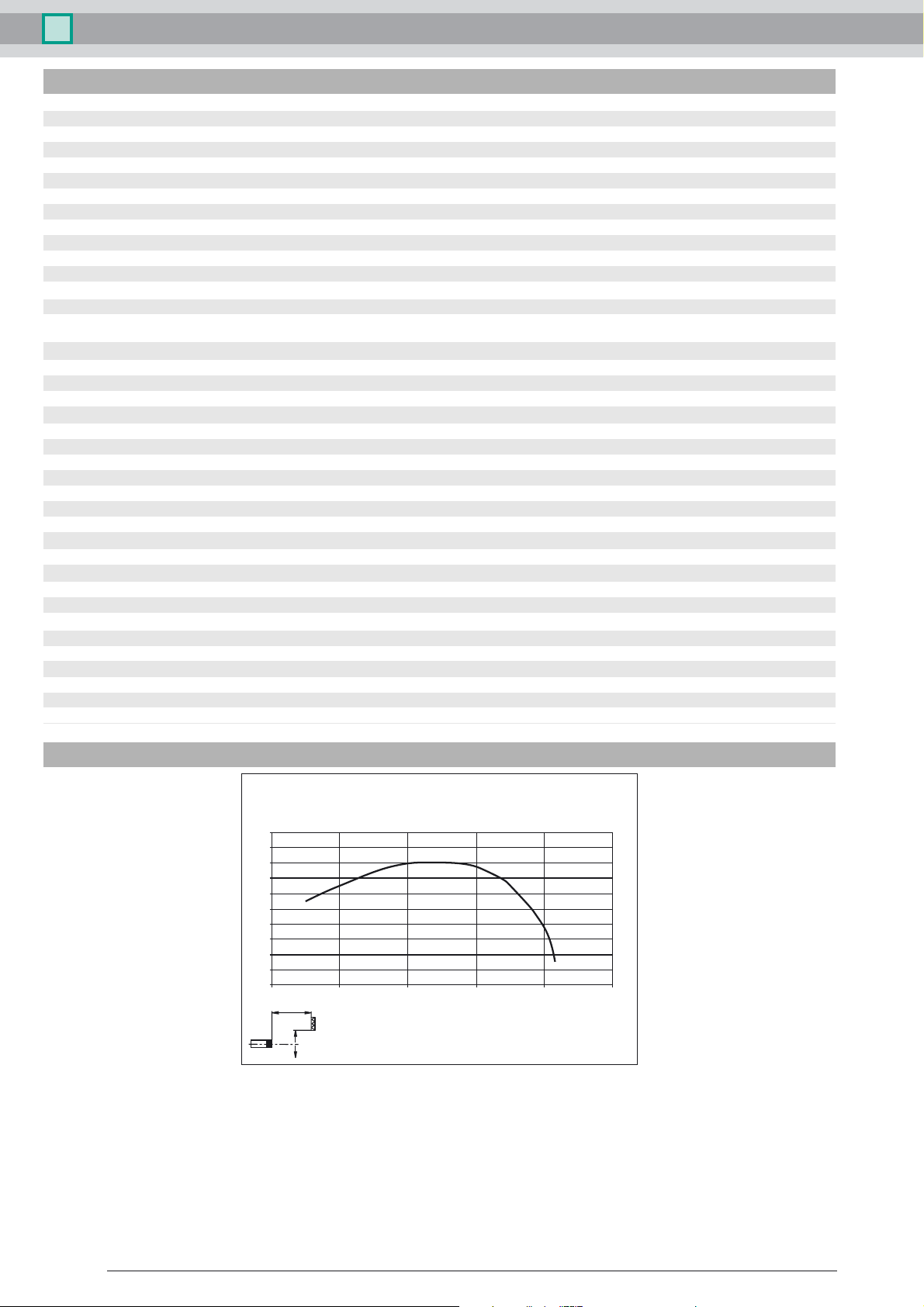

Kurven/Diagramme
Charakteristische Ansprechkurve
Versatz Y [mm]
100
90 80 70 60 50 40 30 20 10
0
0 2 4 6 8 10
x
y
-y
GLV18-6...
Abstand X [m]
Veröffentlichungsdatum: 2008-01-30 09:27 Ausgabedatum: 2008-01-30 188553_GER.xml
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. Copyright Pepperl+Fuchs, Printed in Germany
2
Pepperl+Fuchs GmbH • 68301 Mannheim • Telefon +49 621 776-1111 • Telefax +49 621 776-271111 • Internet http://www.pepperl-fuchs.com
Reflexions-Lichtschranke
GLV18-6/73/120
Relative Empfangslichtstärke
Funktionsreserve > 2
Funktionsreserve < 2
x
100
0,1
0 m
Funktionsreserve
10
2
1
0 2 4 6 8
GLV18-6...
8 m
Abstand X [m]
