Pepperl Fuchs 3RG4012-0AG01-2BB3-PF Data Sheet

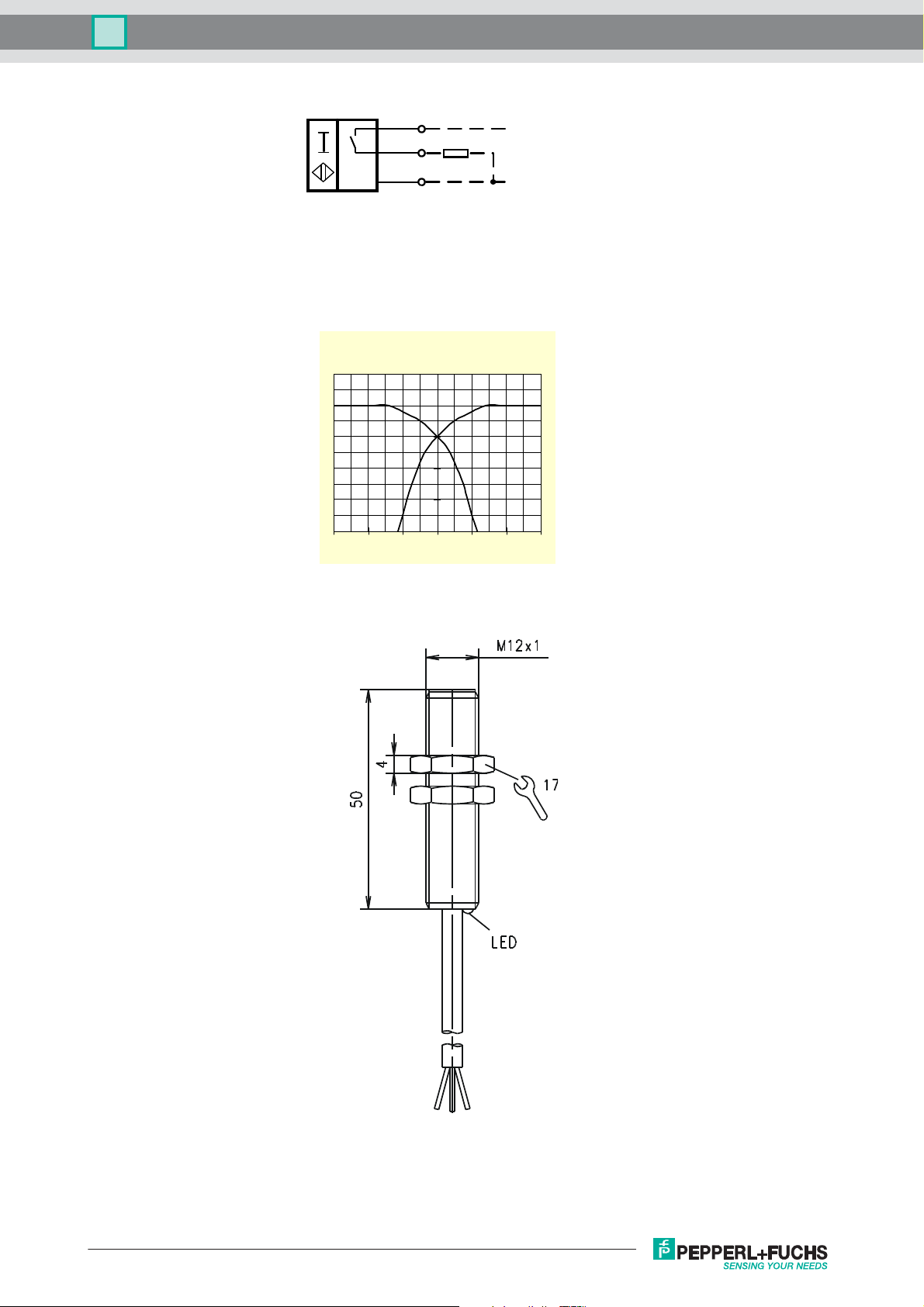

Inductive proximity switch
3RG4012-0AG01-2BB3-PF
NO / Schließer 4 m Teflon Cable / 4 m Kabel (eingegossen)
Size / Bauform
Mounting / Einbau
Operating distance / Schaltabstand
Rated operating distance /
Bemessungsschaltabstand
Effective operating distance /
Realschaltabstand
Assured operating distance /
Gesicherter Schaltabstand
Standard target mild steel /
Meßplatte Stahlfahne St 37
Repeat accuracy / Reproduzierbarkeit R 0,10 mm
Hysteresis / Hysterese H 0,02 ... 0,44 mm
Reduction factors / Reduktionsfaktoren Al: 0,40 Cu: 0,20
Ms: 0,50 Stainl. steel / Edelst.: 0,70
Power supply voltage /
Versorgungsspannung
Rated operational voltage /
Bemessungsbetriebsspannung
Operating voltage range /
Betriebsspannungsbereich
No-load supply current / Leerlaufstrom lo 17mA (24 V DC); 30mA (34 V DC)
max. ripple content / zul. Restwelligkeit 10%
Output / Ausgang
Output / Ausgangsart 3 wire DC pnp / 3 Leiter DC pnp
Rated operational current /
Bemessungbetriebsstrom
Output voltage drop / Spannungsfall max. Ud 2,5 V
Off-state current / Reststrom 0,01 mA
Short-circuit strength / Kurzschlußfestigkeit built-in / eingebaut
Overload withstand capability /
Überlastfestigkeit
Times / Zeiten
Frequency of operating cycles /
Schaltfrequenz
Time delay before availability /
Bereitschaftsverzug
Temperatures / Temperaturen
Rated temperature /
Bemessungstemperatur
Ambient temperature range /
zul. Umgebungstemperatur
Storage temperature range /
zul. Lagertemperatur
cylindrical M12 / zylindrisch M12
embeddable / bündig
sn 2,0 mm
sr 1,80 ... 2,20 mm
sa 1,62 mm
12 x 12 x 1 mm
Ue 24 V DC
UB 15 ... 34 V DC
le 200 mA (to / bis 50 Cel); 150 mA (to / bis 85 Cel)
built-in / eingebaut
f 1200 Hz
tv 40 ms
Tu 25 Cel
Ta -25...+100 Cel
Ts -40...+100 Cel
Subject to modifications without notice
Release: 07.09.2010
Copyright Pepperl+Fuchs
1
Inductive proximity switch
Electrical protections /
Elektrische Schutzmaßnahmen, EMV
Reverse voltage protection /
Verpolungsschutz
Wire breakage protection /
Drahtbruchsicherheit
Inductive overvoltage / Induktionsschutz built-in / eingebaut
Spurious switch-on pulse /
Einschaltfehlimpuls
Mechanical protections /
Mechanische Schutzmaßnahmen
Degree of protection / Schutzart IP 67
Shock / Schockbeanspruchung 30 x g; 11 ms duration / Einwirkdauer
Vibration / Schwingbeanspruchung 10 bis 55 Hz, 1mm amplitude / Amplitude
Max. tightening torque /
max. Anzugsdrehmoment
Indicators / Anzeigen
Mounting conditions /
Einbaubedingungen
Side-by-side mounting possibility /
Aneinanderreihbarkeit
Influence metallic surroundings /
Einfluß metallischer Umgebung
Max. Cable length /
max. zulässige Leitungslänge
Design characteristics /
Konstruktive Merkmale
Housing material / Gehäuse brass / Messing
Cable type / Leitungstyp 3 x 0,25 qmm, Teflon
Cable length / Leitungslänge, eingegossen 4 m
Sensing face / Ansprechfläche front side / stirnseitig
Weight / Gewicht Cable / Kabel: 0,08 kg ,
built-in / eingebaut
built-in / eingebaut
suppressed / unterdrückt
10 Nm
LED (switching status / Schaltzustand)
12 mm
e>
6 mm
r>
--
g>
--
w>
6 mm
c>
Remarks/Bemerkungen:
1) free space/Freiraum
2) sensing face/aktive Fläche
3) 4 x on circumference/4 x am Umfang
300 m
Connector / Stecker: 0,02 kg
Subject to modifications without notice
Release: 07.09.2010
Copyright Pepperl+Fuchs
