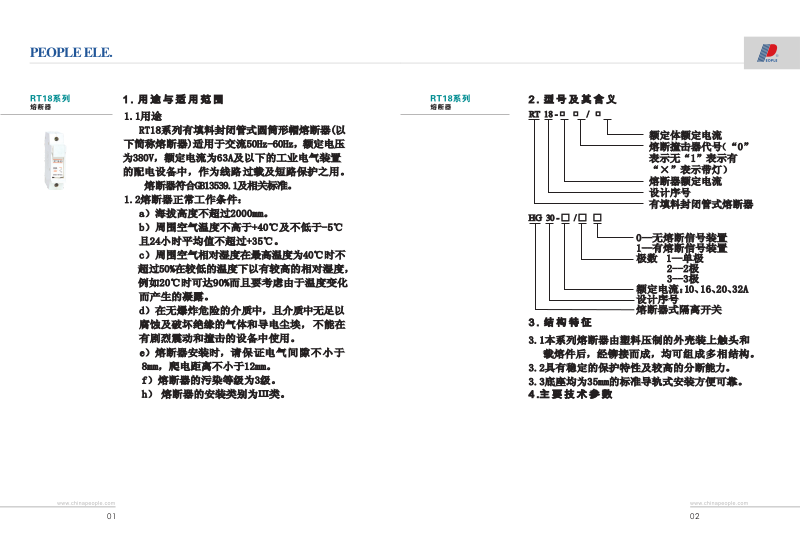

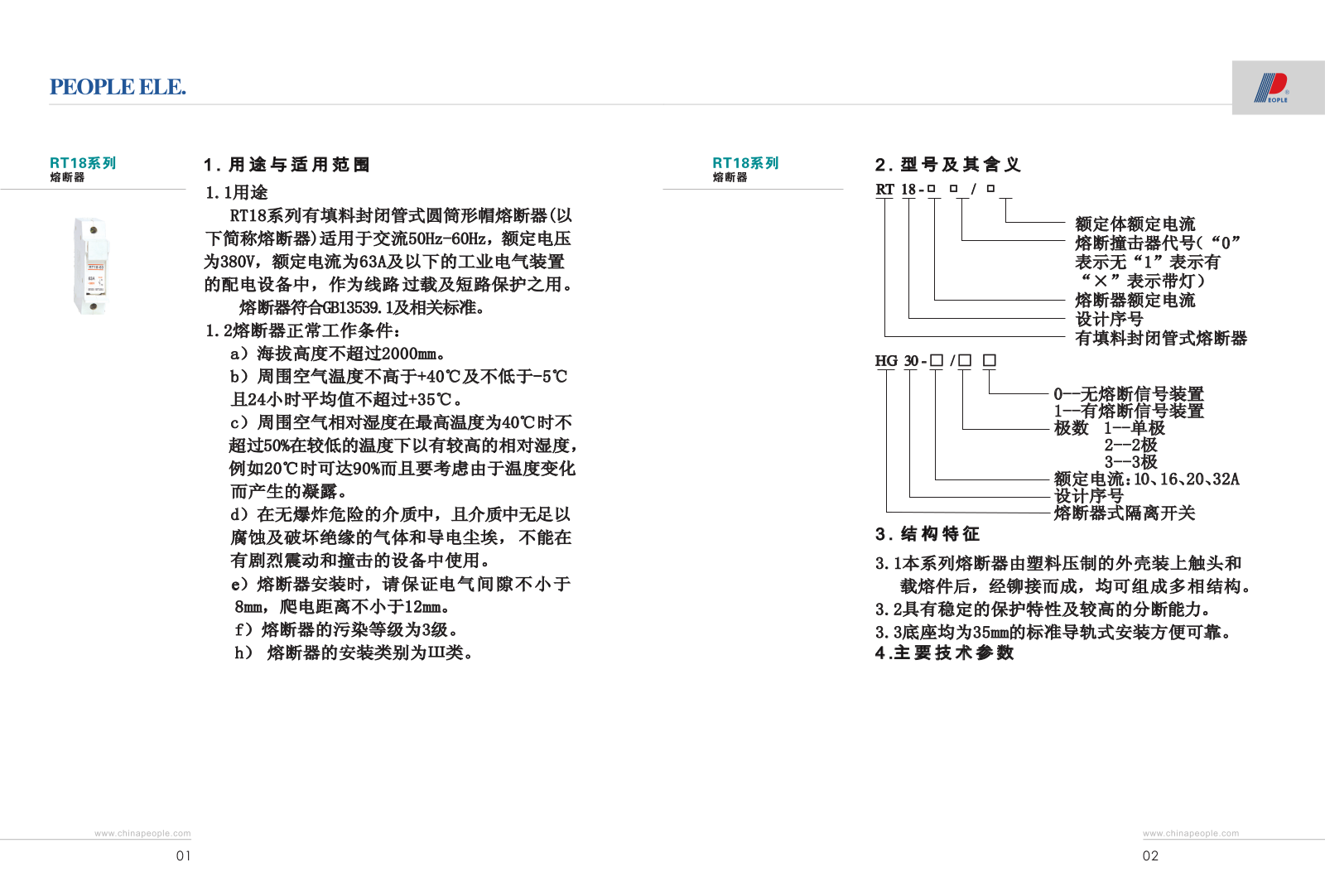

1. 用途与适用范围
2. 型号及其含义
1.1用途
RT18系列有填料封闭管式圆筒形帽熔断器(以
下简称熔断器)适用于交流50Hz-60Hz，额定电压
为380V，额定电流为63A及以下的工业电气装置
的配电设备中，作为线路过载及短路保护之用。
熔断器符合GB13539.1及相关标准。
1.2熔断器正常工作条件：
a）海拔高度不超过2000mm。
b）周围空气温度不高于+40℃及不低于-5℃
且24小时平均值不超过+35℃。
c）周围空气相对湿度在最高温度为40℃时不
超过50%在较低的温度下以有较高的相对湿度，
例如20℃时可达90%而且要考虑由于温度变化
而产生的凝露。
d）在无爆炸危险的介质中，且介质中无足以
RT 18 - □ □ / □
额定体额定电流
熔断撞击器代号（“0”
表示无“1”表示有
“×”表示带灯）
熔断器额定电流
设计序号
有填料封闭管式熔断器
HG 30 - □ / □ □
0--无熔断信号装置
1--有熔断信号装置
极数 1--单极
2--2极
3--3极
额定电流：10、16、20、32A
设计序号
熔断器式隔离开关
腐蚀及破坏绝缘的气体和导电尘埃， 不能在
有剧烈震动和撞击的设备中使用。
e）熔断器安装时，请保证电气间隙不小于
8mm，爬电距离不小于12mm。
f）熔断器的污染等级为3级。
h） 熔断器的安装类别为Ш类。
0102
3. 结构特征
3.1本系列熔断器由塑料压制的外壳装上触头和
载熔件后，经铆接而成，均可组成多相结构。
3.2具有稳定的保护特性及较高的分断能力。
3.3底座均为35mm的标准导轨式安装方便可靠。

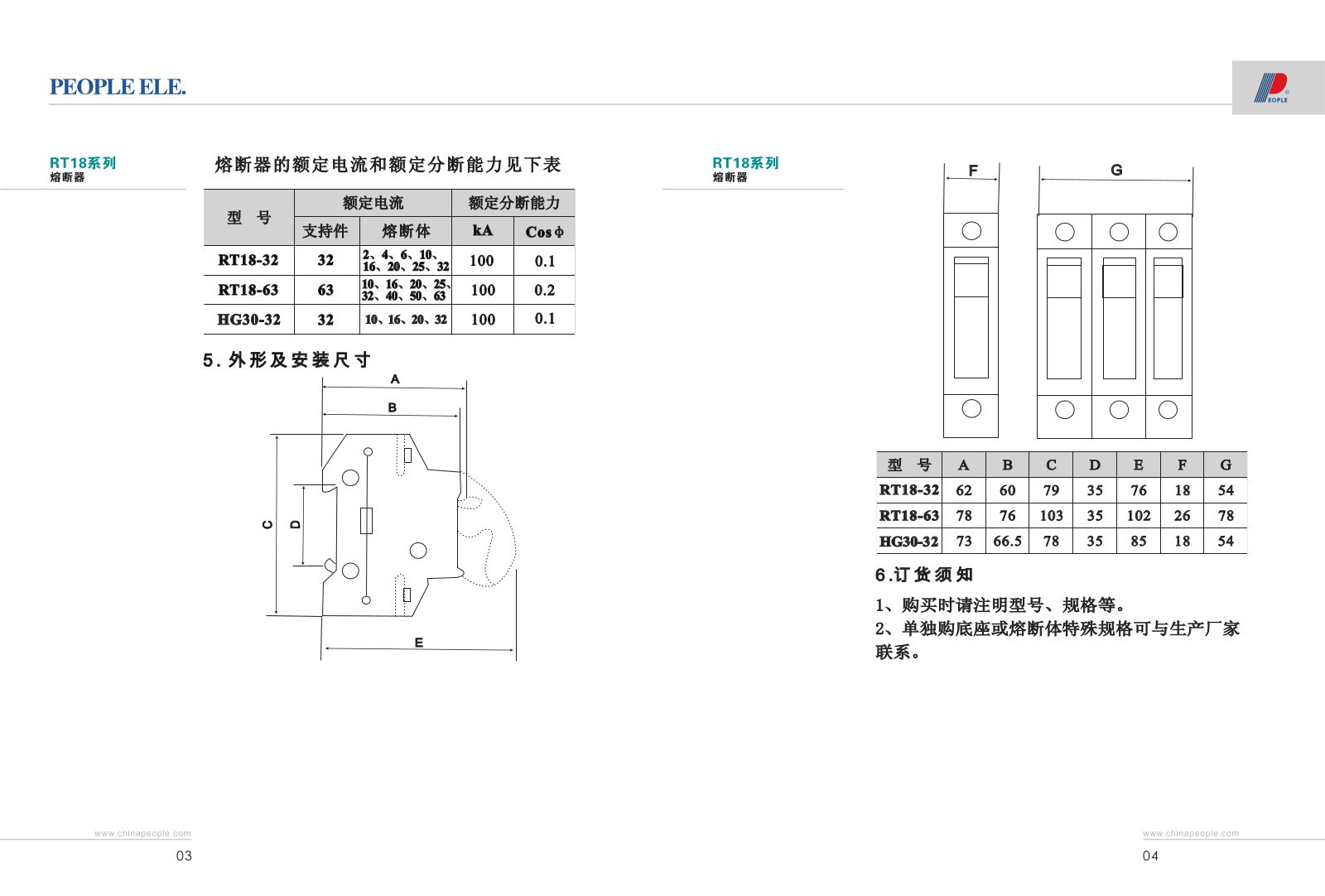

4.主要技术参数
熔断器的额定电流和额定分断能力见下表
F
G
额定电流
型号
支持件
RT18-32
RT18-63
HG30-32
32
63
32
10、16、20、25、
32、40、50、63
5. 外形及安装尺寸
D
C
熔断体
2、4、6、10、
16、20、25、32
10、16、20、32
A
B
额定分断能力
kA
100
100
100
Cosφ
0.1
0.2
0.1
型号
RT18-32
RT18-63
HG30-32
A
62
78
73
B
60
76
66.578
C
79
103
DEF
76
35102
35851854
18
26
G
5435
78
6.订货须知
1、购买时请注明型号、规格等。
2、单独购底座或熔断体特殊规格可与生产厂家
E
联系。
