Quick Installation Guide
RTH2310
Programmable Thermostat
69-2214EF-04
Quick Installation Guide
Do you need assistance?
We are here to help.
Call 1-800-468-1502.
Installation is Easy
Your new thermostat has been designed for fast and
easy installation. Just follow the simple step-by-step
instructions in the following pages.
1) Identify your system type.
2) Remove your old thermostat.
3) Identify the wires.
4) Mount the new wallplate.
5) Connect the wires.
6) If the wire labels don’t match.
7) Specify the furnace type.
8) Install the batteries.
9) Install the thermostat.
10) Set the system.
1
RTH2310 Programmable Thermostat
1
This thermostat is compatible with the following
systems:
• Gas, oil or electric furnace
• Central air conditioner
• a hot water system with or without pump
• a millivolt system
• a central heating and cooling system
If you are not sure of your system type or if you have
any other questions, call us toll-free at 1-800-468-1502.
Identify System Type
This thermostat is not compatible with
heat pumps or multi-stage systems.
1.
2
Quick Installation Guide
Do not remove wallplate yet.
2
Remove Old Thermostat
1) Turn power off at the heating/cooling system.
2) Remove old thermostat, but leave wallplate with
wires attached.
MERCURY NOTICE: Do not put your old
thermostat in the trash if it contains mercury in a
sealed tube. Contact your local waste
management authority for instructions regarding
recycling and proper disposal.
2.
3
RTH2310 Programmable Thermostat
Do not use
non-connected wires.
Do not use C or C1 wires
Identify and label each wire.
IGNORE WIRE COLORS:
Use terminal screw
designations to identify
wires.
3
If any wires are not attached to your old thermostat or are
attached to a terminal marked C or C1, they will not be
connected to your new thermostat. Wrap the bare metal end
of each of these wires with electrical tape, so it cannot touch
and short other wires.
Identify Wires
3.
Disconnect wires and remove the old wallplate only
after all wires are labeled. Wrap the wires around
a pencil to prevent them from falling though the
wall opening.
4
Quick Installation Guide
4

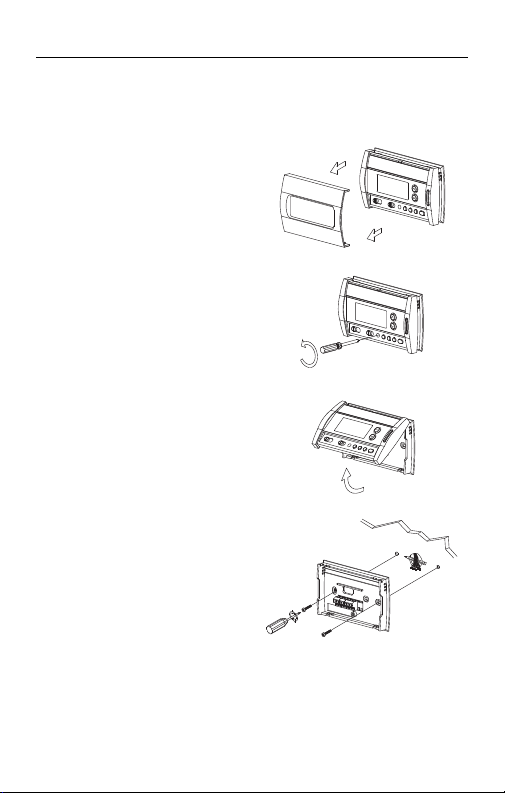

1) Remove coverplate.
2) Loosen screw (the
3) Remove thermostat.
4) Mark and drill
Mount New Wallplate
screw remains
captive on wallplate).
appropriate mounting
holes (or use existing
holes). Insert plastic
anchors. Pass wires
through opening of
wallplate and secure
wallplate to the wall
using provided
screws.
4.
5
RTH2310 Programmable Thermostat
Remove jumper
if you have both
R and Rc wires.
5
1) Match each labeled wire with the terminal having
2) Loosen the terminal screws using a screwdriver,
3) Push any excess wire back into the wall opening.
Connect Wires (typical wiring)
the same letter.
insert the wires, then tighten the screws.
5.
Labels don’t match?
If a wire does not match any terminal on the thermostat,
see next page.
6
Quick Installation Guide
6
If a labeled wire does not match any terminal
designation, see diagram below.
Connect Wires (less common wiring)
Do not use C, X or B. Wrap bare end of wire
with electrical tape.
If wires are connected to both Rh and Rc
terminals, remove jumper (see previous
page).
7
RTH2310 Programmable Thermostat
J2 jumper
7
Set the Jumper J2, on the back of the thermostat, if
you have connected a wire to the G terminal.
Specify Furnace Type
Leave the jumper in this factory-set
HG
position if you have a gas or oil furnace.
Place the jumper to this position if you
HE
have an electric furnace.
6.
8
Quick Installation Guide
8
1) Pull out the battery cover.
2) Install the batteries as shown. Observe the
3) Reinstall the battery cover. You will hear a clicking
After the batteries are installed, the thermostat performs a series of tests for approximately 5 seconds.
Afterwards, the screen displays the actual temperature. It is normal that the displayed temperature be
higher than the ambient temperature if you are holding
the thermostat. The thermostat will display the ambient
temperature once it is installed on the wall. By default,
the setpoint is 70 °F (21 °C).
Install Batteries
polarity.
sound.
7.
9
9
1) Mount the thermostat
2) Tighten the screw
3) Turn power back on
Install thermostat
on the wallplate.
and install the
coverplate.
at the heating/cooling
system.
RTH2310 Programmable Thermostat
8.
10
Quick Installation Guide
10
System Setup
1) Press both and buttons simultaneously for 3
seconds to enter or exit the setup menu.
2) To advance to the next function, briefly press both
and buttons simultaneously.
3) To change the setting, press the or button.
9.

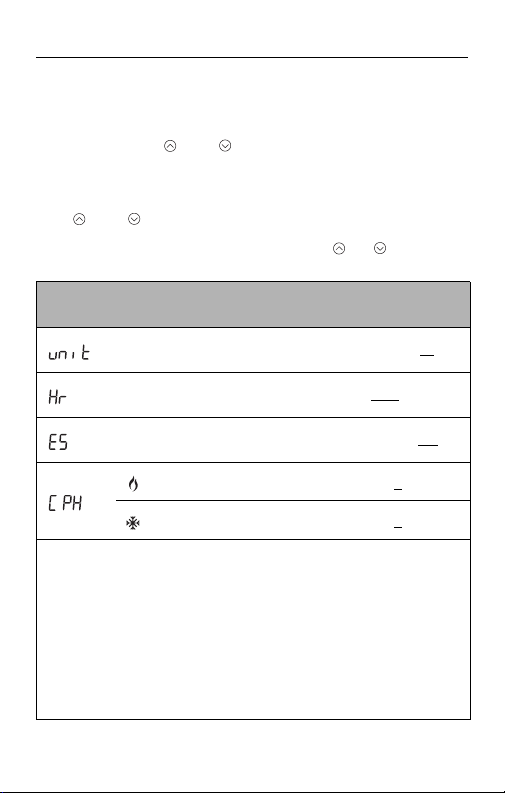

DISPLAY DESCRIPTION
Temperature display °C or °F
Time display 12 h or 24 h
Early Start
Heating cycles per hour
Cooling cycles per hour
1
Default settings are shown in bold and underlined.
2
See page 3 of Operating Manual.
3
Use the system switch to switch between the two parameters.
4
For optimal heating control, use the setting that matches your system as follows: 2=30 min (steam, gravity), 3=20 min (hot water,
90%+ high-efficiency furnace), 4=15 min (gas or oil), 5=12 min
(alternate setting for gas or oil), 6=10 min (electric).
5
The corresponding cooling cycle lengths are as follows: 2=30 min,
3=20 min, 4=15 min, 5=12 min, 6=10 min
69-2214EF—04 M.S. Rev. 03-11
Printed in U.S.A.
2
3
3
OPTIONS
On or Off
2, 3, 4, 5 or 6
2, 3, 4, 5 or 6
1
4
5
