Pentax RTH111, RTH111B Quick Installation Guide

Quick Installation Guide

RTH111 Series

Non-Programmable Thermostat

69-2604EF-01

Identify System Type

This thermostat is compatible with the following systems:

Gas, oil or electric furnace
Central air conditioner
Hot water system with or without pump
Millivolt system
Central heating and cooling system
Heat pump without auxiliary/backup heat

Do you need assistance?
We are here to help.

Call 1-800-468-1502 for wiring

assistance before returning

the thermostat to the store.

This thermostat cannot be used on heat pumps or on
multistage systems.

69-2604EF— 01 ii

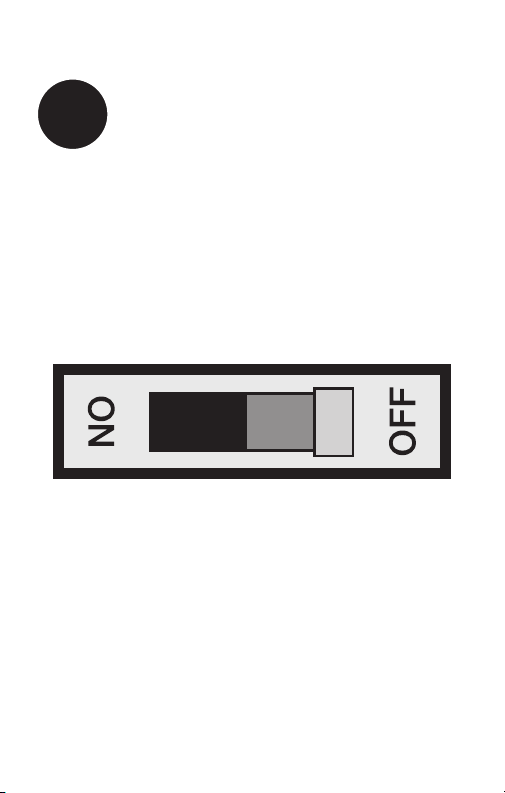

Turn Off Power to Heating/

1

Cooling System

M28097

1 69-2604EF—01

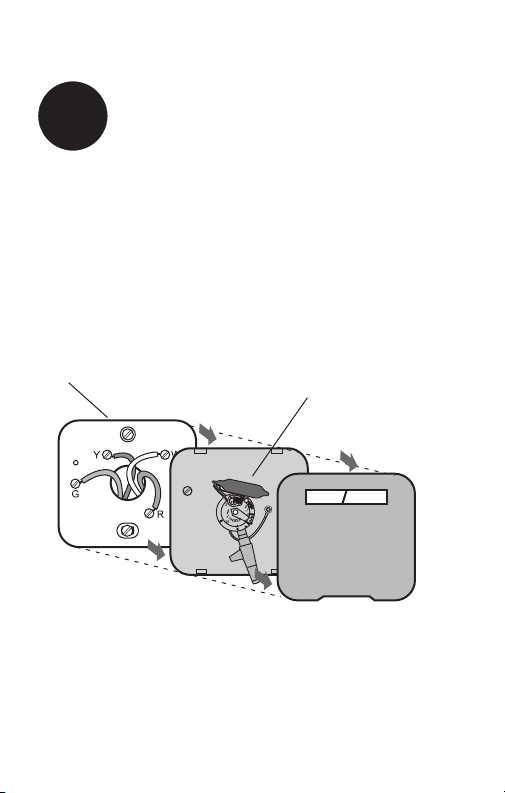

Remove Old Thermostat

2

Remove old thermostat but leave wallplate with
wires attached.

Do not remove
wallplate yet

Old thermostat

69-2604EF— 01 2

Is there a sealed tube containing
mercury? If so, see back cover for
proper disposal instructions.

Cover

M28099

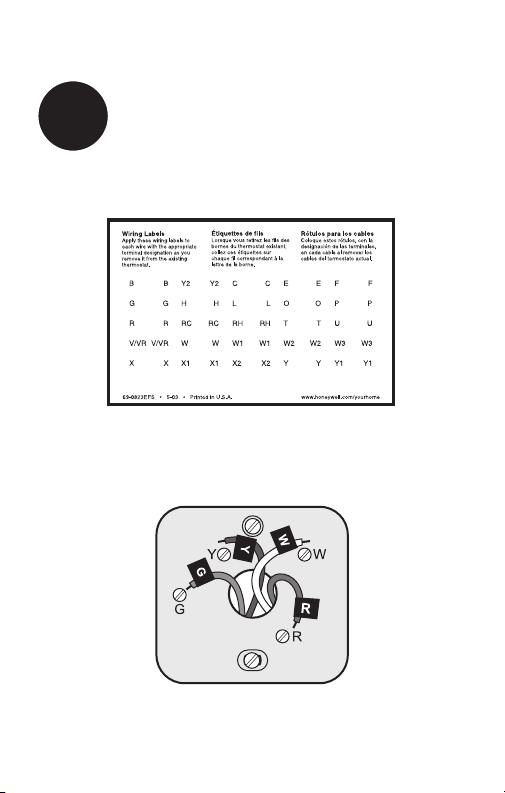

Label Wires with Tags

3

Label the wires using the supplied wire labels as you
disconnect them.

Wire Labels

M28093

3 69-2604EF—01

M28100

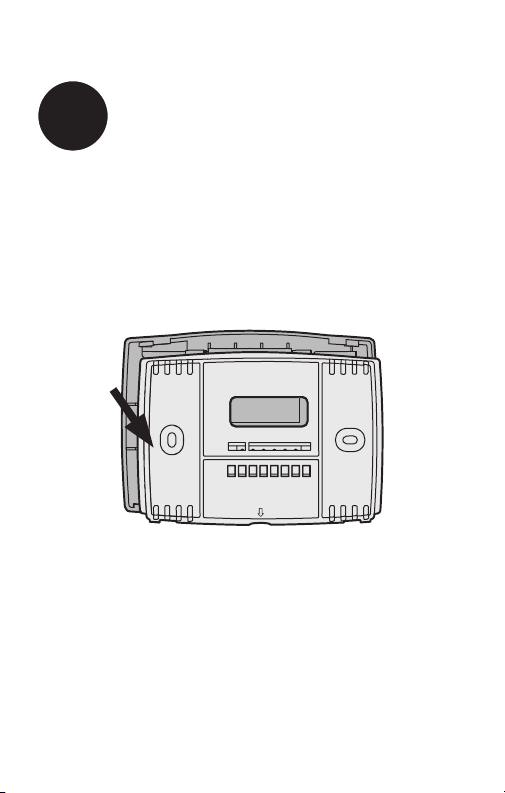

Separate Wallplate from

4

New Thermostat

Remove wallplate from the new thermostat and mount onto
wall.

TO REMOVE WALLPLATE

PULL HERE

M32731

Wallplate

69-2604EF— 01 4

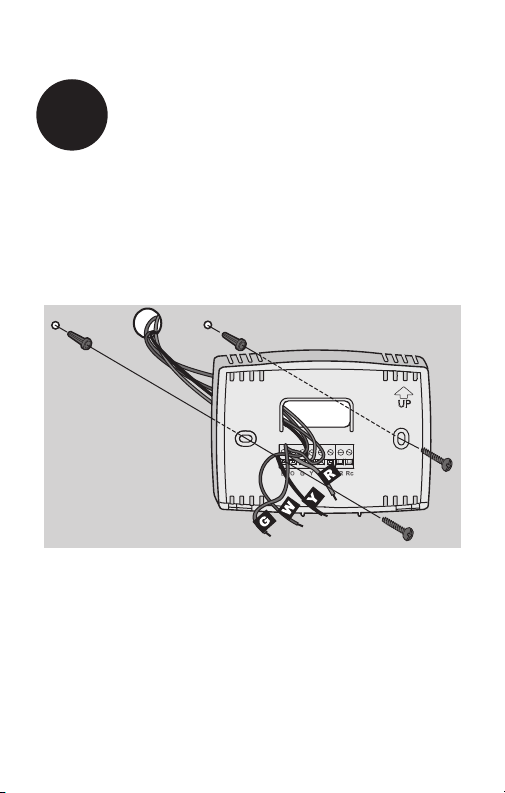

Mount Wallplate

5

Mount the new wallplate using the included screws
and anchors.

Not

W/

Used

Aux

Drill 3/16-in. holes for drywall
Drill 3/32-in. holes for plaster

M32714

5 69-2604EF—01

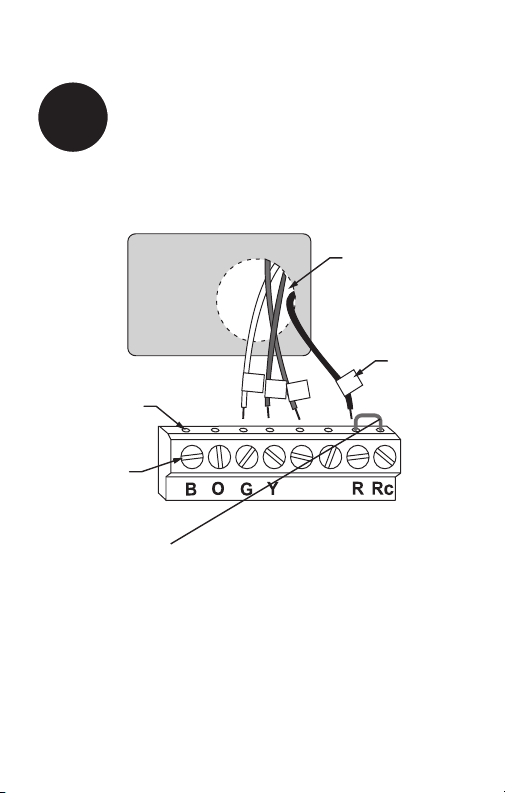

Connect Wires

6

Simply match wire labels.

INSERT WIRES

AND TIGHTEN

SCREWS

WIRE
HOLE

LABELED

G

Y

W

WIRES

R

SCREW

W

Not

Used

M32732

Remove metal jumper if you have both R and Rc wires.

Labels don’t match? See page 18.
We are here to help.
Call 1-800-468-1502 for wiring assistance.

69-2604EF— 01 6

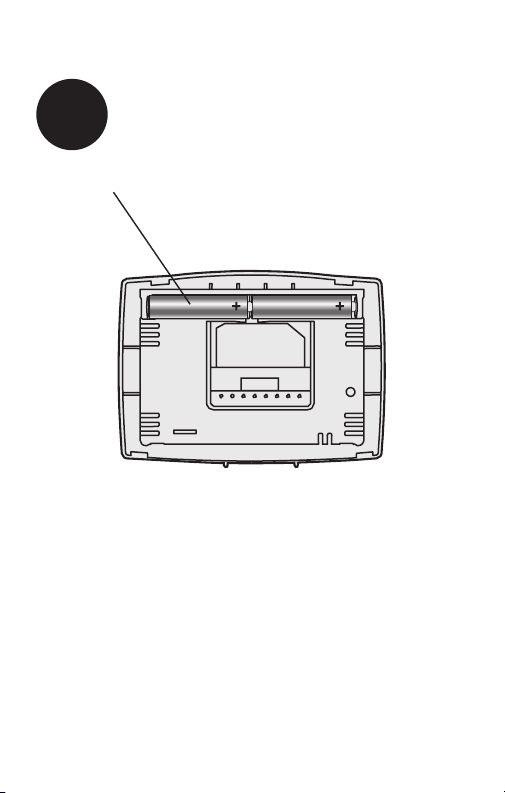

Install Batteries

7

Install two AAA alkaline batteries.

RTHXXXX

Back of thermostat

M32707

7 69-2604EF—01

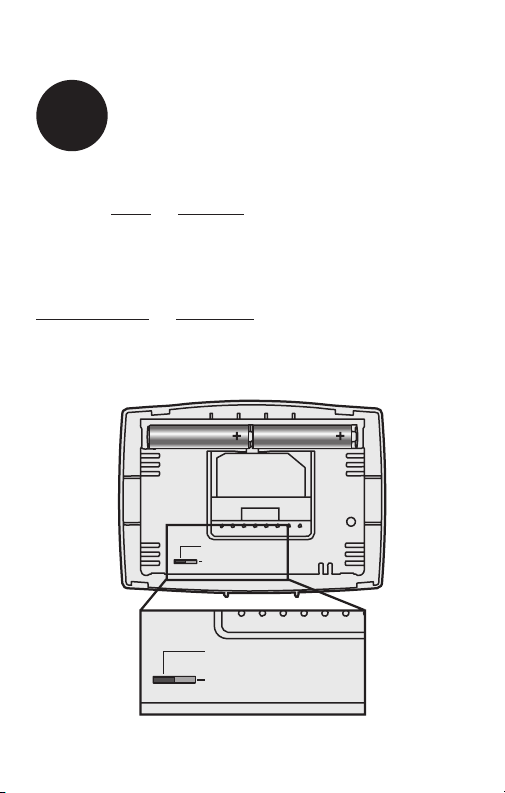

Set fan operation switch

8

Move the switch to the proper setting:
Gas or Oil: For gas or oil heating systems, leave the fan

operation switch in this factory-set position (for systems that
control the fan in a call for heat).

Electric or Heat Pump: Change the switch to this setting
for heat pump or electric heat systems. (This setting is for
systems that allow the thermostat to control the fan in a call
for heat, if a fan wire is connected to the G terminal.)

RTHXXXX

GAS OR OIL

ELECTRIC OR HEAT PUMP

GAS OR OIL

ELECTRIC OR HEAT PUMP

M32716

69-2604EF— 01 8

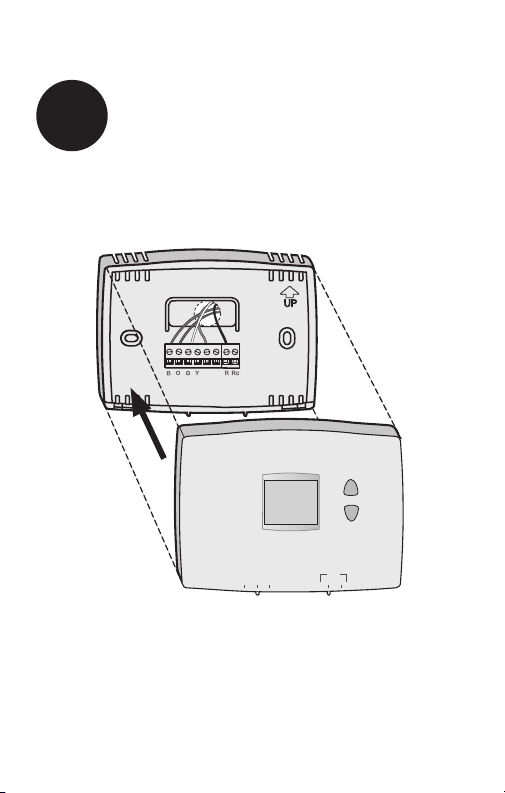

Install Thermostat onto Wallplate

9

Install thermostat onto the wallplate on the wall.

Not

W/

Used

Aux

Heat Off Cool Auto On

Fan

M32757

9 69-2604EF—01

10

Turn the power back on to the heating/cooling system.

Turn Power Back On

M28098

69-2604EF— 01 10

11

If your system type is...

If your system type is:

q Single Stage Heat and Cool
q Heat Only or Cool Only

Congratulations, you’re done!

If you are not sure of your system type or if you have
other questions, call us toll-free at 1-800-468-1502.

This thermostat works on 24 volt or 750 mV systems. It will
NOT work on multi-stage heat pump, multi-stage conven­tional system or 120/240 Volt systems.

11 69-2604EF—01

Advanced Installation

Enter system setup ..............................................................13

Changing settings ................................................................14

Heating cycle rate ................................................................15

Temperature display ............................................................16

Compressor protection ........................................................17

Alternative wiring .................................................................18

Troubleshooting ...................................................................19

Customer assistance ...........................................................20

Limited warranty ..................................................................21

RTH 111

System setup

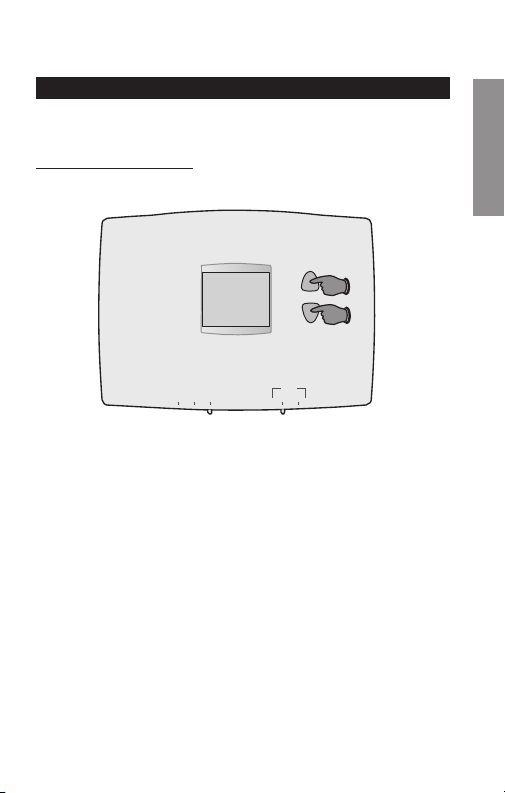

Enter System Setup

To enter system setup, press and hold both the s and
t buttons until the display changes (approximately 5

seconds).

SETUP WIRING ASSISTANCE TROUBLESHOOTING

Heat Off Cool Auto On

Fan

M32758

13 69-2604EF—01

Advanced Installation Guide

System setup

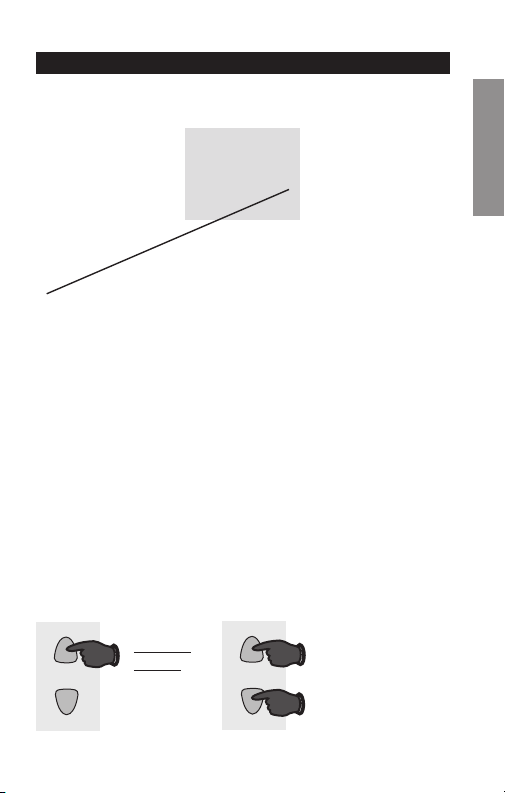

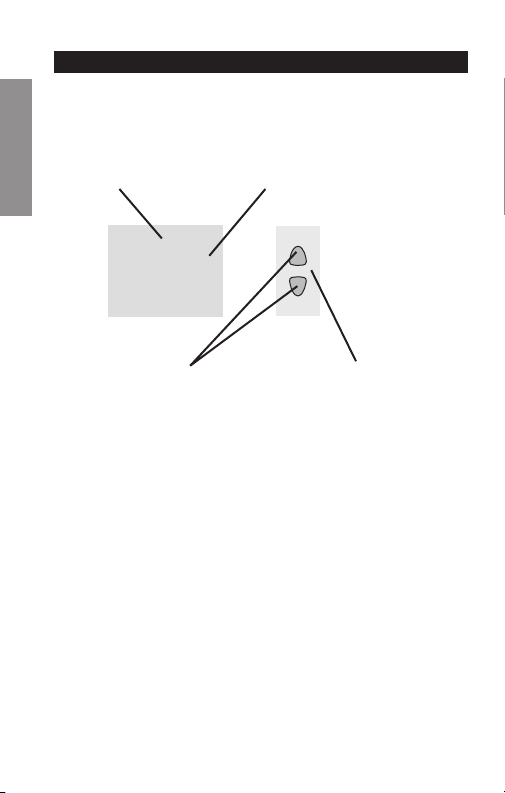

Changing Settings

See pages 15–17 to change Function Settings.

SETUPWIRINGASSISTANCETROUBLESHOOTING

Function Setting

5

5

M32768

Change Function Change Setting

1. Press the s or t button to change the setting.

2. Press the s and t buttons simultaneously for one
second to advance to the next function.

3. When the last function is displayed, press the s and
t buttons to save any changes and exit the menu.

NOTE: If you do not press any button for 60 seconds while
you are in the setup menu, the thermostat automatically
saves any changes made and exits the menu.

69-2604EF— 01 14

About your new thermostat

System setup

RTH 111

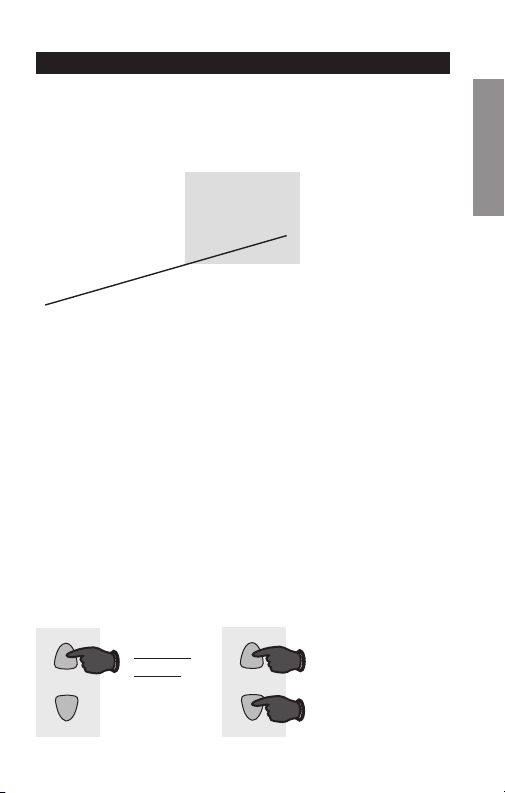

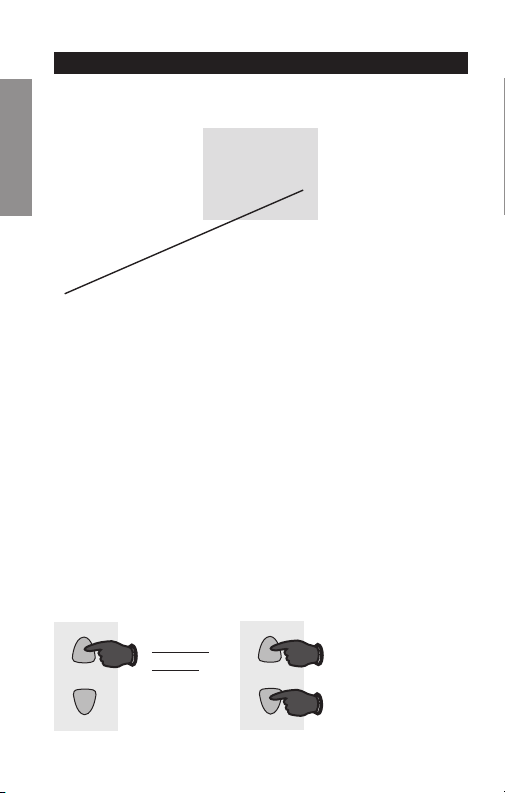

Function 5: Heating cycle rate

5

5

M32733

5 Gas or oil furnace: Use this setting if you have a

standard gas or oil furnace that is less than 90%
efficient.

6 Electric furnace: Use this setting if you have any type

of electric heating system.

3 Hot water or high-efficiency furnace: Use this

setting if you have a hot water system or a gas furnace
of greater than 90% efficiency.

2 Gas/oil steam or gravity system: Use this setting if

you have a steam or gravity heat system.

Press the s or t button to select your heating system
and optimize its operation.

OR

Press to
change
setting.

AND

When finished,
press s and t
to advance to the
next function.

SETUP WIRING ASSISTANCE TROUBLESHOOTING

15 69-2604EF—01

M32719

Advanced Installation Guide

System setup

Function 14: Temperature display

SETUPWIRINGASSISTANCETROUBLESHOOTING

0 Fahrenheit temperature display (°F)
1 Celsius temperature display (°C)

Press the s or t button to select Fahrenheit or Celsius
temperature display.

Press to
change

OR

69-2604EF— 01 16

setting.

14

AND

0

M32759

When finished,
press s and t
to advance to the
next function.

M32719

RTH 111

System setup

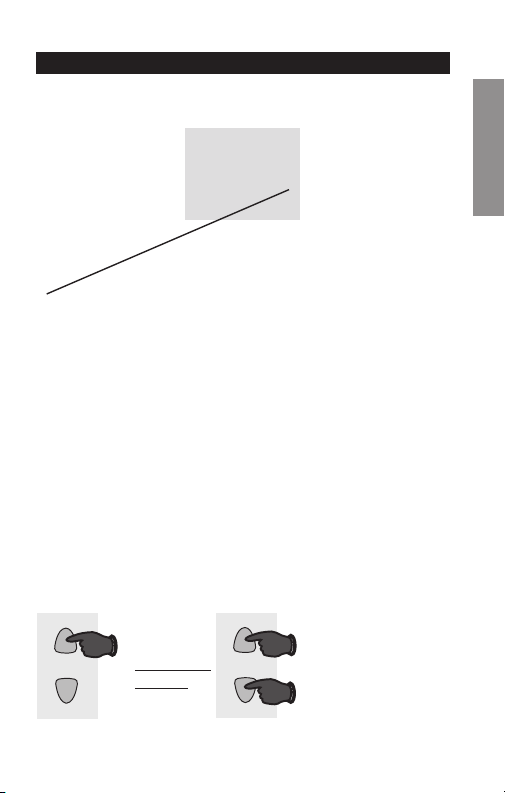

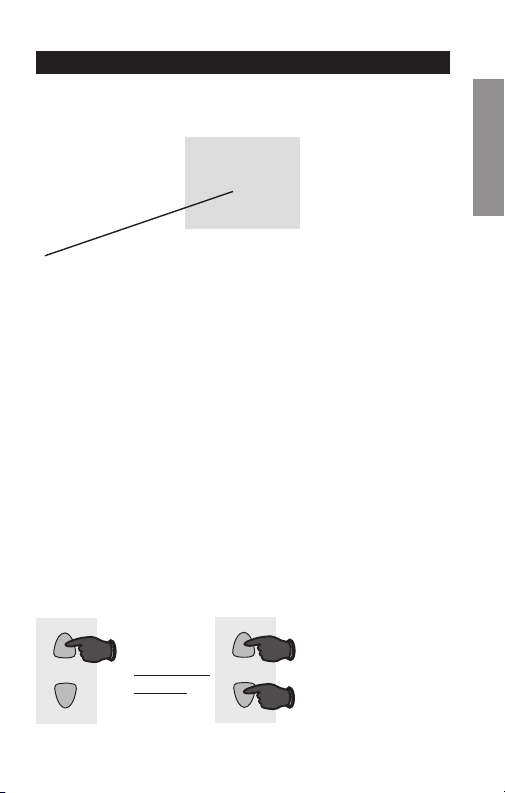

Function 15: Compressor Protection

1

15

M32760

1 On
0 Off

Compressor Protection: This feature forces the com-

pressor to wait approximately 5 minutes before restarting,
to prevent equipment damage. During the wait time, the
message “Cool On” is displayed on screen.

Press the s or t button to select Compressor Protection
settings.

SETUP WIRING ASSISTANCE TROUBLESHOOTING

Press to
change

OR

17 69-2604EF—01

setting.

AND

When finished,
press both s
and t to exit and
save changes.

M32719

Advanced Installation Guide

About your new thermostat

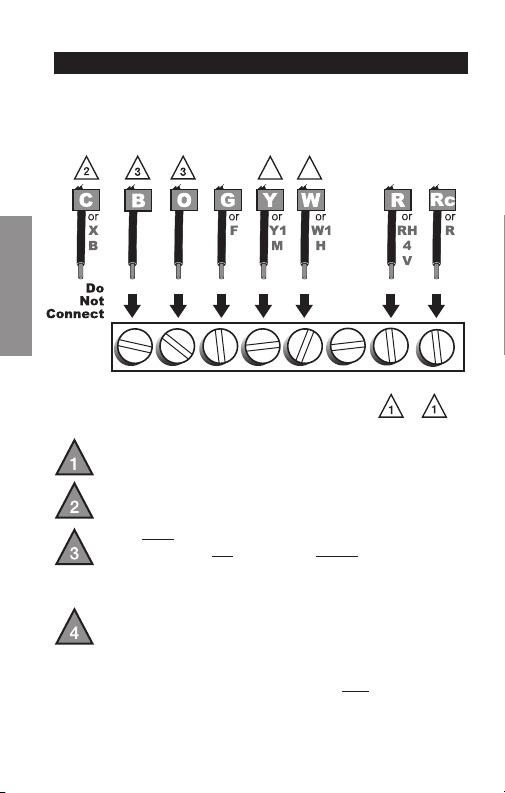

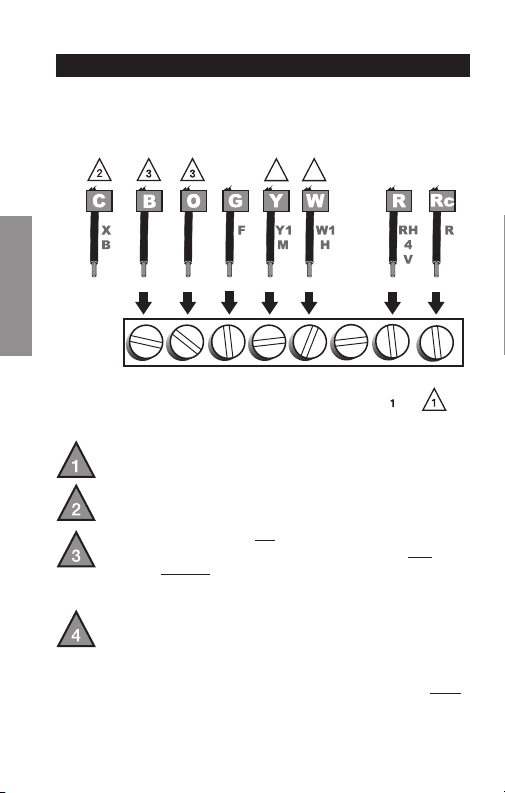

Alternate Wiring

If labels do not match letters on the thermostat, check the
chart below and connect to terminal as shown here (see
notes, below).

SETUPWIRINGASSISTANCETROUBLESHOOTING

B O G Y

44

NOT

W

R Rc

USED

If wires will be connected to both R and Rc terminals,
remove metal jumper (see page 6).

Do not use C or X. Wrap bare end of wire with
electrical tape.

If you have a heat pump without auxiliary/backup heat
connect O or B, not both. If you do not have a heat
pump, do not connect B. Wrap bare end of wire with
electrical tape.

Place a jumper (piece of wire) between Y and W if you
are using a heat pump without auxiliary/backup heat.

M32734

Thermostat does not work on Heat Pumps with auxiliary/
backup heat.

69-2604EF— 01 18

Troubleshooting

RTH 111

If you have difficulty with your thermostat, please try the
following suggestions. Most problems can be corrected
quickly and easily.

Display is blank • Makesurefurnacedoorisclosed

Heating or
cooling system
does not
respond

securely.

• MakesurefreshAAAalkaline

batteries are correctly installed
(see page 7).

• SetSystemswitchtoHeat. Make
sure the temperature is set higher
than the Inside temperature.

• SetSystemswitchtoCool. Make
sure the temperature is set lower
than the Inside temperature.

• Checkcircuitbreakerandresetif

necessary.

• Makesureheating&coolingpower

switches are on.

• Makesurefurnacedoorissecurely

closed.

• Wait5minutesforthesystemto

respond.

SETUP WIRING ASSISTANCE TROUBLESHOOTING

19 69-2604EF—01

Advanced Installation Guide

Troubleshooting

Temperature
settings do not
change

SETUPWIRINGASSISTANCETROUBLESHOOTING

“Cool On” is
flashing

“Heat On” is
not displayed

“Cool On” is
not displayed

Make sure heating and cooling
temperatures are set to acceptable
ranges:

• Heat:40°to90°F(4.5°to32°C).

• Cool:50°to99°F(10°to37°C).

• Compressor protection feature is
engaged. Wait 5 minutes for the
system to restart safely, without
damage to the compressor.

• Set the System switch to Heat, and
set the temperature level above the
current room temperature.

• Set the System switch to Cool, and
set the temperature level below the
current room temperature.

Customer assistance

For assistance with this product, please visit
http://yourhome.honeywell.com or call Honeywell
Customer Care toll-free at 1-800-468-1502.

69-2604EF— 01 20

One-year limited warranty

Honeywell warrants this product, excluding battery, to be free from defects in
the workmanship or materials, under normal use and service, for a period of
one (1) year from the date of purchase by the consumer. If at any time during
the warranty period the product is determined to be defective or malfunctions,
Honeywell shall repair or replace it (at Honeywell’s option).

If the product is defective,

(i) return it, with a bill of sale or other dated proof of purchase, to the place
from which you purchased it; or

(ii) call Honeywell Customer Care at 1-800-468-1502. Customer Care will
make the determination whether the product should be returned to the
following address: Honeywell Return Goods, Dock 4 MN10-3860, 1885
Douglas Dr. N., Golden Valley, MN 55422, or whether a replacement product
can be sent to you.

This warranty does not cover removal or reinstallation costs. This warranty
shall not apply if it is shown by Honeywell that the defect or malfunction was
caused by damage which occurred while the product was in the possession
of a consumer.

Honeywell’s sole responsibility shall be to repair or replace the product within
the terms stated above. HONEYWELL SHALL NOT BE LIABLE FOR ANY
LOSS OR DAMAGE OF ANY KIND, INCLUDING ANY INCIDENTAL OR
CONSEQUENTIAL DAMAGES RESULTING, DIRECTLY OR INDIRECTLY,
FROM ANY BREACH OF ANY WARRANTY, EXPRESS OR IMPLIED, OR
ANY OTHER FAILURE OF THIS PRODUCT. Some states do not allow
the exclusion or limitation of incidental or consequential damages, so this
limitation may not apply to you.

THIS WARRANTY IS THE ONLY EXPRESS WARRANTY HONEYWELL
MAKES ON THIS PRODUCT. THE DURATION OF ANY IMPLIED
WARRANTIES, INCLUDING THE WARRANTIES OF MERCHANTABILITY
AND FITNESS FOR A PARTICULAR PURPOSE, IS HEREBY LIMITED TO
THE ONE-YEAR DURATION OF THIS WARRANTY.

Some states do not allow limitations on how long an implied warranty lasts,

sotheabovelimitationmaynotapply toyou.Thiswarrantygivesyouspecic

legal rights, and you may have other rights which vary from state to state.

If you have any questions concerning this warranty, please write Honeywell
Customer Relations, 1985 Douglas Dr, Golden Valley, MN 55422 or call
1-800-468-1502. In Canada, write Retail Products ON15-02H, Honeywell
Limited/ Honeywell Limitée, 35 Dynamic Drive, Toronto, Ontario M1V4Z9.

21 69-2604EF—01

MERCURY NOTICE: Do not place your old
thermostat in the trash if it contains mercury in a
sealed tube. Contact the Thermostat Recycling
Corporation at www.thermostat-recycle.org or 800­238-8192 for information on how and where to
properly and safely dispose of your old thermostat.

CAUTION: To avoid possible compressor damage,
do not run air conditioner if the outside temperature
drops below 50°F (10°C).

Automation and Control Solutions

Honeywell International Inc.
1985 Douglas Drive North
Golden Valley, MN 55422
http://yourhome.honeywell.com

® U.S. Registered Trademark
© 2012 Honeywell International Inc.
69-2604EF—01 M.S. 04-12
Printed in U.S.A.

Guide d’installation rapide

Série RTH111

Thermostat non programmable

69-2604EF-01

Identifier le type de système

Ce thermostat est compatible avec les systèmes suivants :

Appareil de chauffage à gaz, mazout ou électrique
Climatiseur central
Système à eau chaude avec ou sans pompe
Système à millivolts
Système de chauffage et de refroidissement central
Thermopompe sans chauffage de secours/auxiliaire

Besoin d’aide?
Nous sommes là pour vous aider.

Appeler le 1-800-468-1502

pour obtenir de l’aide avec le

câblage avant de retourner le

thermostat au magasin.

Ce thermostat ne peut pas être utilisé sur les systèmes
à plusieurs étages.

69-2604EF— 01 ii

Couper l’alimentation vers
le système de chauffage/

1

refroidissement

M28097

1 69-2604EF—01

Retirer l’ancien thermostat

2

Retirer l’ancien thermostat mais laisser la plaque murale
avec les fils attachés.

Ne pas retirer la
plaque murale à
ce stade

Ancien thermostat

69-2604EF— 01 2

Un tube scellé contenant du
mercure est-il présent? Si oui, voir
au dos les consignes de mise au
rebut.

Couvercle

M28099

Étiqueter les fils

3

Étiqueter les fils au fur et à mesure qu’ils sont débranchés à
l’aide des étiquettes fournies.

Étiquettes de fils

M28093

3 69-2604EF—01

M28100

Détacher la plaque murale

4

du nouveau thermostat

Retirer la plaque murale du nouveau thermostat et la monter
sur le mur.

TO REMOVE WALLPLATE

PULL HERE

M32731

Plaque murale

69-2604EF— 01 4

Monter la plaque murale

5

Monter la nouvelle plaque murale à l’aide des vis et des
ancrages inclus.

Not

W/

Used

Aux

Percer des trous de 3/16 po pour les cloisons sèches.
Percer des trous de 3/32 po pour le plâtre.

M32714

5 69-2604EF—01

MF32732

VIS

INSÉRER LES

FILS ET

SERRER LES VIS

OUVERTURE
POUR LES FILS

FILS
ÉTIQUETÉS

W

G

R

Not

Used

W

Y

Brancher le câblage

6

Il suffit de faire correspondre les étiquettes des fils.

Retirer le cavalier métallique si les fils R et Rc sont présents.

Les étiquettes ne correspondent pas?
Consulter la page 18.

Nous sommes là pour vous aider.
Appeler le 1-800-468-1502 pour obtenir de l’aide pour

le câblage.

69-2604EF— 01 6

Installer les piles

7

Installer deux piles alcalines AAA.

RTHXXXX

Dos du thermostat

M32707

7 69-2604EF—01

Régler le sélecteur de

8

fonctionnement du ventilateur

Mettre le sélecteur sur le réglage désiré :
Gas or Oil (Gaz ou mazout) : Pour les systèmes de

chauffage à gaz ou à mazout, laisser le sélecteur de
fonctionnement du ventilateur dans la position réglée en
usine (pour les systèmes qui contrôlent le ventilateur lors
d’un appel de chauffage).

Electric or Heat Pump (Thermopompe ou électrique) :

Mettre le sélecteur sur ce réglage pour les systèmes
à thermopompe ou électriques. (Ce réglage concerne
les systèmes qui permettent au thermostat de contrôler
le ventilateur lors d’un appel de chauffage, si un fil de
ventilateur est connecté à la borne G.)

RTHXXXX

GAS OR OIL

ELECTRIC OR HEAT PUMP

GAS OR OIL

ELECTRIC OR HEAT PUMP

69-2604EF— 01 8

M32716

Installer le thermostat sur la plaque

9

murale

Installer le thermostat sur la plaque murale sur le mur.

Not

W/

Used

Aux

Heat Off Cool Auto On

Fan

M32757

9 69-2604EF—01

10

Rétablir l’alimentation sur le système
de chauffage/refroidissement.

Rétablir l’alimentation

M28098

69-2604EF— 01 10

11

Si le système est de type…

Si le système est de type :

q Chauffage et refroidissement à étage unique
q Chauffage uniquement ou refroidissement uniquement

Félicitations, vous avez terminé!

Si vous n’êtes pas certain du type de système or pour
d’autres questions, merci de nous appeler au numéro
gratuit 1-800-468-1502.

Ce thermostat fonctionne sur systèmes de 24 V ou
750 mV. Il ne fonctionnera PAS sur les thermopompes
conventionnelles à plusieurs étages ou les systèmes à
120/240 V.

11 69-2604EF—01

Installation avancée

Entrer en mode de configuration du système .................... 13

Modifier les réglages ......................................................... 14

Cycle de chauffage .............................................................15

Affichage de la température ...............................................16

Protection du compresseur ................................................17

Autre option de câblage .....................................................18

Dépannage .........................................................................19

Service à la clientèle ..........................................................20

Garantie limitée ...................................................................21

RTH 111

Configuration du système

Entrer en mode de configuration du système

Pour entrer en mode de configuration du système,
appuyer sans relâcher sur les boutons s et t jusqu’à ce

que l’affichage change (environ 5 secondes).

Heat Off Cool Auto On

Fan

M32758

CONFIGURATION WIRING ASSISTANCE TROUBLESHOOTING

13 69-2604EF—01

Guide d’installation avancé

Configuration du système

Modifier les réglages

Voir les pages 15 à 17 pour modifier les réglages de
fonction.

Fonction Réglage

CONFIGURATIONWIRINGASSISTANCETROUBLESHOOTING

5

5

M32768

Modifier fonction Modifier réglage

1. Appuyer sur s ou t pour modifier le réglage.

2. Appuyer simultanément sur les boutons s et t
pendant une seconde pour passer à la fonction
suivante.

3. Lorsque la dernière fonction est affichée, appuyer
sur les boutons s et t pour enregistrer toutes les

modifications et quitter le menu.

REMARQUE : Si aucun bouton n’est touché pendant
60 secondes dans le menu de configuration, le thermostat
enregistre automatiquement toute modification effectuée
et quitte le menu.

69-2604EF— 01 14

RTH 111

MF32719

ET

OU

Configuration du système

À propos du nouveau thermostat

Fonction 5 : Cycle de chauffage

5

5

M32733

5 Appareil de chauffage à gaz ou à mazout : Utiliser

ce réglage si l’appareil de chauffage est un modèle
à gaz ou à mazout standard et efficace à moins de
90 %.

6 Appareil de chauffage électrique : Utiliser ce

réglage pour tout type de système de chauffage
électrique.

3 Système à eau chaude ou appareil de chauffage à

gaz haute efficacité : Utiliser ce réglage si le système

est un système à eau chaude ou un appareil de
chauffage à gaz d’une efficacité supérieure à 90 %.

2 Système à gravité ou à vapeur à gaz/mazout :

Utiliser ce réglage si le système de chauffage est à
vapeur ou à gravité.

Appuyer sur le bouton s ou t pour sélectionner le
système de chauffage et optimiser son fonctionnement.

CONFIGURATION WIRING ASSISTANCE TROUBLESHOOTING

Appuyer
sur pour
modifier le
réglage.

15 69-2604EF—01

Une fois terminé,
appuyer sur s et
t pour passer
à la fonction
suivante.

Guide d’installation avancé

MF32719

ET

OU

Configuration du système

Fonction 14 : Affichage de la température

0

14

CONFIGURATIONWIRINGASSISTANCETROUBLESHOOTING

M32759

0 Affichage de température en Fahrenheit (°F)
1 Affichage de température en Celsius (°C)

Appuyer sur le bouton s et t pour sélectionner l’affiche
de la température en Fahrenheit ou en Celsius.

Appuyer
sur pour
modifier le
réglage.

69-2604EF— 01 16

Une fois terminé,
appuyer sur s et
t pour passer
à la fonction
suivante.

RTH 111

MF32719

ET

OU

Configuration du système

Fonction 15 : Protection du compresseur

1

15

M32760

1 Marche
0 Arrêt

Protection du compresseur : Cette fonction force le

compresseur à attendre 5 minutes avant le redémarrage,
pour éviter les dommages de l’équipement. Pendant la
durée d’attente, le message « Cool On » (refroidissement
en marche) s’affiche sur l’écran.

Appuyer sur le bouton s et t pour sélectionner les
réglages de protection du compresseur.

CONFIGURATION WIRING ASSISTANCE TROUBLESHOOTING

Appuyer
sur pour
modifier le
réglage.

17 69-2604EF—01

Une fois terminé,
appuyer sur s et
t pour passer
à la fonction
suivante.

Guide d’installation avancé

B O G Y

W

NOT

USED

R Rc

Ne

pas

connecter

ou

ou ou

MF32734

4

ou

4

ou

ou

Autre option de câblage

Si les étiquettes ne correspondent pas aux lettres sur
le thermostat, consulter le tableau ci-dessous et faire le
branchement aux bornes comme illustré ici (voir les notes
ci-dessous).

SETUPCÂBLAGEASSISTANCETROUBLESHOOTING

SileslsvontêtreconnectésauxbornesR et Rc,
retirer le cavalier métallique (voir page 6).

NepasutiliserleslsC ou X. Enrouler l’extrémité nue
dulavecdurubanélectrique.

Si une thermopompe est installée sans chauffage
auxiliaire/de secours, connecter O ou B mais pas les
deux. Si aucune thermopompe n’est présente, ne pas
connecter B.Enroulerl’extrémiténuedulavecdu
ruban électrique.

Placeruncavalier(morceaudel)entreY et W si
une pompe thermique est utilisée sans chauffage
auxiliaire/de secours.

Le thermostat ne fonctionne pas sur les thermopompes avec
chauffage auxiliaire/de secours.

69-2604EF— 01 18

Dépannage

RTH 111

En cas de difficultés avec le thermostat, essayer les
solutions suivantes. La plupart des problèmes peuvent

êtreréglésrapidementetfacilement.

Rien n’apparaît
à l’écran

Le système de
chauffage ou de
refroidissement
ne fonctionne
pas

• S’assurerquelapor tedel’appareil

de chauffage est bien fermée.

• S’assurerquedespilesalcalinesAAA

neuves sont correctement installées
(voir page 7).

• RéglerlesélecteursurHeat
(chauffage). S’assurer que le point
de consigne est plus élevé que la
température ambiante.

• RéglerlesélecteursurCold
(refroidissement). S’assurer que le
point de consigne est moins élevé
que la température intérieure.

• Vérifierledisjoncteuretleréinitialiser

si nécessaire.

• S’assurerquelessélecteursde

chauffage et de refroidissement sont
sur marche.

• S’assurerquelapor tedel’appareil

de chauffage est bien fermée.

• Attendre5minutesquelesystème

réponde.

SETUP WIRING ASSISTANCE DÉPANNAGE

19 69-2604EF—01

Guide d’installation avancé

Dépannage

Les réglages de
la température
ne changent pas

SETUPWIRINGASSISTANCEDÉPANNAGE

« Cool On »
(refroidissement
sur marche)
clignote

« Heat On »
(chauffage
sur marche)
n’apparaît pas à
l’écran

« Cool On »
(refroidissement
sur marche)
n’apparaît pas à
l’écran

S’assurer que les températures de
chauffage et de refroidissement sont
réglées dans les plages permises :

• Chauffage:4,5à32°C(40à90°F).

• Refroidissement:10à37°C

(50 à 99 °F).

• La fonction de protection du
compresseur est activée. Attendre 5
minutes que le système se remette
en marche en toute sécurité sans
endommager le compresseur.

• Mettre le sélecteur du système sur
Heat (chauffage) et régler le niveau
de température à une température
supérieure à la température
ambiante.

• Mettre le sélecteur du système
sur Cool (refroidissement) et
régler le niveau de température
à une température inférieure à la
température ambiante.

Service à la clientèle

Pour de l’assistance au sujet de ce produit, veuillez
consulter le site http://yourhome.honeywell.com ou
appeler le numéro gratuit du service à la clientèle de
Honeywell au 1-800-468-1502.

69-2604EF— 01 20

RTH 111

Garantie limitée d’un an

Dépannage

Honeywell garantit ce produit, à l’exception des piles, contre tout défaut
de pièce ou de main-d’œuvre, durant une période d’un (1) an à partir de
la date d’achat par le consommateur si le produit est utilisé et entretenu
convenablement. En cas de défectuosité ou de mauvais fonctionnement
pendant la période de garantie, Honeywell remplacera ou réparera le produit,
à sa discrétion.

Si le produit est défectueux,
(i) le renvoyer avec la facture ou une autre preuve d’achat datée au lieu

d’achat; ou
(ii) appeler le service à la clientèle de Honeywell en composant le 1-800-

468-1502.Leserviceàlaclientèle déterminerasileproduitdoitêtre retourné

à l’adresse suivante : Honeywell Return Goods, Dock 4 MN10-3860, 1885
Douglas Dr. N., Golden Valley, MN 55422, ou si un produit de remplacement

peutvousêtreexpédié.

La présente garantie ne couvre pas les frais de retrait ou de réinstallation. La
présente garantie ne s’appliquera pas s’il est démontré par Honeywell que la
défectuosité ou le mauvais fonctionnement sont dus à un endommagement
du produit alors que le consommateur l’avait en sa possession.

La responsabilité exclusive de Honeywell se limite à réparer ou à remplacer
le produit conformément aux modalités susmentionnées. HONEYWELL
N’EST EN AUCUN CAS RESPONSABLE DES PERTES OU DOMMAGES, Y
COMPRIS LES DOMMAGES INDIRECTS OU ACCESSOIRES DÉCOULANT
DIRECTEMENT OU INDIRECTEMENT D’UNE VIOLATION QUELCONQUE
D’UNE GARANTIE, EXPRESSE OU TACITE, APPLICABLE AU PRÉSENT
PRODUIT, OU TOUTE AUTRE DÉFECTUOSITÉ DU PRÉSENT PRODUIT.
Certaines provinces ne permettent pas l’exclusion ou la restriction des
dommages indirects ou accessoires et, par conséquent, la présente restriction
peut ne pas s’appliquer.

CETTE GARANTIE EST LA SEULE GARANTIE EXPRESSE FAITE PAR
HONEYWELL POUR CE PRODUIT. LA DURÉE DE TOUTE GARANTIE
IMPLICITE, INCLUANT LES GARANTIES DE QUALITÉ MARCHANDE OU
D’ADAPTATION À UNE UTILISATION PARTICULIÈRE, EST LIMITÉE PAR
LES PRÉSENTES À LA PÉRIODE D’UNE ANNÉE DE LA PRÉSENTE
GARANTIE.

Certaines provinces ne permettent pas de limiter la durée des garanties
tacites et, par conséquent, la présente limitation peut ne pas s’appliquer. La

présentegarantiedonneauconsommateur desdroitsspéciquesetcertains

autres droits qui peuvent varier d’une province à l’autre.
Pour toute question concernant la présente garantie, prière d’écrire aux

Services à la clientèle de Honeywell à l’adresse suivante : Honeywell
Customer Relations, 1985 Douglas Dr, Golden Valley, MN 55422 ou
composer le 1-800-468-1502. Au Canada, prière de s’adresser à Retail
Products, Honeywell Limited/Honeywell Limitée, 35 Dynamic Drive, Toronto,
Ontario M1V4Z9.

21 69-2604EF—01

SETUP WIRING ASSISTANCE

AVIS RELATIF AU MERCURE : Ne pas jeter
l’ancien thermostat dans la poubelle s’il contient
du mercure dans un tube scellé. Contacter le
Thermostat Recycling Corporation à
www.thermostat-recycle.org ou le 800-238-8192
pour obtenir de l’information sur la façon et l’endroit
appropriés de se débarrasser du vieux thermostat.

MISE EN GARDE : Pour éviter d’endommager le
compresseur, ne pas faire fonctionner le climatiseur
si la température extérieure est inférieure à 10 °C
(50 °F).

Solutions de régulation et d’automatisation

Honeywell International Inc.
1985 Douglas Drive North
Golden Valley, MN 55422
http://yourhome.honeywell.com

® Marque de commerce déposée aux É.-U.
© 2012 Honeywell International Inc.
69-2604EF—01 M.S. 04-12
Imprimé aux États-Unis
