PENTAX CS-205 User Manual

Memo

Plug

Memo

Stecker Fiche

Fig. 1/Abb.1 Fig. 3/Abb.3 Fig. 4/Abb.4 Fig. 5/Abb.5 Fig. 6/Abb.6

Fig. 2/Abb.2

Shutter release switch Kabelauslöser Bouton de déclencheur

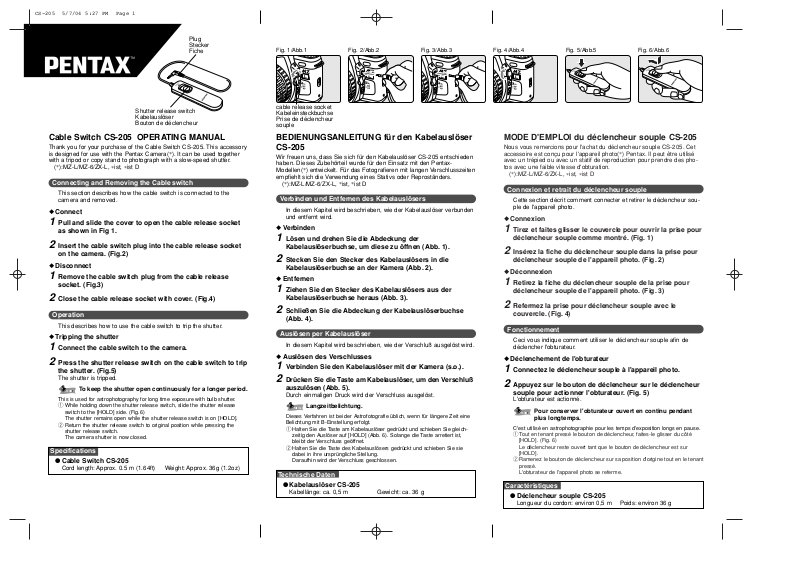

Cable Switch CS-205 OPERATING MANUAL

Thank you for your purchase of the Cable Switch CS-205. This accessory is designed for use with the Pentax Camera(*). It can be used together with a tripod or copy stand to photograph with a slow-speed shutter.

(*):MZ-L/MZ-6/ZX-L, *ist, *ist D

Connecting and Removing the Cable switch

This section describes how the cable switch is connected to the camera and removed.

◆ Connect

1 Pull and slide the cover to open the cable release socket

as shown in Fig 1.

2 Insert the cable switch plug into the cable release socket

on the camera. (Fig.2)

◆ Disconnect

1 Remove the cable switch plug from the cable release

socket. (Fig.3)

2 Close the cable release socket with cover. (Fig.4)

Operation

This describes how to use the cable switch to trip the shutter.

◆ Tripping the shutter

1 Connect the cable switch to the camera. 2 Press the shutter release switch on the cable switch to trip

the shutter. (Fig.5)

The shutter is tripped.

To keep the shutter open continuously for a longer period.

This is used for astrophotography for long time exposure with bulb shutter. q While holding down the shutter release switch, slide the shutter release

switch to the [HOLD] side. (Fig.6) The shutter remains open while the shutter release switch is on [HOLD].

w Return the shutter release switch to original position while pressing the

shutter release switch. The camera shutter is now closed.

Specifications

● Cable Switch CS-205

Cord length: Approx. 0.5 m (1.64ft) Weight: Approx. 36g (1.2oz)

cable release socket Kabeleinsteckbuchse Prise de déclencheur souple

BEDIENUNGSANLEITUNG für den Kabelauslöser CS-205

Wir freuen uns, dass Sie sich für den Kabelauslöser CS-205 entschieden haben. Dieses Zubehörteil wurde für den Einsatz mit den PentaxModellen(*) entwickelt. Für das Fotografieren mit langen Verschlusszeiten empfiehlt sich die Verwendung eines Stativs oder Reproständers.

(*):MZ-L/MZ-6/ZX-L, *ist, *ist D

Verbinden und Entfernen des Kabelauslösers

In diesem Kapitel wird beschrieben, wie der Kabelauslöser verbunden und entfernt wird.

◆ Verbinden

1 Lösen und drehen Sie die Abdeckung der

Kabelauslöserbuchse, um diese zu öffnen (Abb. 1).

2 Stecken Sie den Stecker des Kabelauslösers in die

Kabelauslöserbuchse an der Kamera (Abb. 2).

◆ Entfernen

1 Ziehen Sie den Stecker des Kabelauslösers aus der

Kabelauslöserbuchse heraus (Abb. 3).

2 Schließen Sie die Abdeckung der Kabelauslöserbuchse

(Abb. 4).

Auslösen per Kabelauslöser

In diesem Kapitel wird beschrieben, wie der Verschluß ausgelöst wird.

◆ Auslösen des Verschlusses

1 Verbinden Sie den Kabelauslöser mit der Kamera (s.o.). 2 Drücken Sie die Taste am Kabelauslöser, um den Verschluß

auszulösen (Abb. 5).

Durch einmaligen Druck wird der Verschluss ausgelöst.

Langzeitbelichtung.

Dieses Verfahren ist bei der Astrofotografie üblich, wenn für längere Zeit eine Belichtung mit B-Einstellung erfolgt. q Halten Sie die Taste am Kabelauslöser gedrückt und schieben Sie gleich-

zeitig den Auslöser auf [HOLD] (Abb. 6). Solange die Taste arretiert ist, bleibt der Verschluss geöffnet.

w Halten Sie die Taste des Kabelauslösers gedrückt und schieben Sie sie

dabei in ihre ursprüngliche Stellung. Daraufhin wird der Verschluss geschlossen.

Technische Daten

● Kabelauslöser CS-205

Kabellänge: ca. 0,5 m Gewicht: ca. 36 g

MODE D'EMPLOI du déclencheur souple CS-205

Nous vous remercions pour l'achat du déclencheur souple CS-205. Cet accessoire est conçu pour l'appareil photo(*) Pentax. Il peut être utilisé avec un trépied ou avec un statif de reproduction pour prendre des photos avec une faible vitesse d'obturation.

(*):MZ-L/MZ-6/ZX-L, *ist, *ist D

Connexion et retrait du déclencheur souple

Cette section décrit comment connecter et retirer le déclencheur souple de l'appareil photo.

◆ Connexion

1 Tirez et faites glisser le couvercle pour ouvrir la prise pour

déclencheur souple comme montré. (Fig. 1)

2 Insérez la fiche du déclencheur souple dans la prise pour

déclencheur souple de l'appareil photo. (Fig. 2)

◆ Déconnexion

1 Retirez la fiche du déclencheur souple de la prise pour

déclencheur souple de l'appareil photo. (Fig. 3)

2 Refermez la prise pour déclencheur souple avec le

couvercle. (Fig. 4)

Fonctionnement

Ceci vous indique comment utiliser le déclencheur souple afin de déclencher l'obturateur.

◆ Déclenchement de l'obturateur

1 Connectez le déclencheur souple à l'appareil photo. 2 Appuyez sur le bouton de déclencheur sur le déclencheur

souple pour actionner l'obturateur. (Fig. 5)

L'obturateur est actionné.

Pour conserver l'obturateur ouvert en continu pendant plus longtemps.

C'est utilisé en astrophotographie pour les temps d'exposition longs en pause.

qTout en tenant pressé le bouton de déclencheur, faites-le glisser du côté

[HOLD]. (Fig. 6) Le déclencheur reste ouvert tant que le bouton de déclencheur est sur [HOLD].

wRamenez le bouton de déclencheur sur sa position d'origine tout en le tenant

pressé. L'obturateur de l'appareil photo se referme.

Caractéristiques

● Déclencheur souple CS-205

Longueur du cordon: environ 0,5 m Poids: environ 36 g

Memo

Enchufe Spinotto

Interruptor de liberación del obturador Tasto di scatto

Receptáculo de liberación de cable Presa dello scatto flessibile.

Cable Disparador CS-205 MANUAL DE FUNCIONAMIENTO

Muchas gracias por haber comprado el cable disparador CS-205. Este accesorio está diseñado para usarse con la cámara(*) Pentax. Puede usarse junto con un trípode o base reproductor para fotografiar a una velocidad de obturación lenta.

(*):MZ-L/MZ-6/ZX-L, *ist, *ist D

Conexión y desconexión del Cable Disparador

Esta sección describe cómo conectary desconectar el cable disparador a la cámara.

◆ Conexión

1 Tire y deslice la tapa para abrir el receptáculo de

del cable taly cable como se muestra en la Fig. 1.

2 Inserte el jack conectar del cable disparador en el recep-

táculo de la cámara. (Fig. 2)

◆ Desconexión

1 Retire jack del cable disparador desde el receptáculo la

cámara para liberarlo. (Fig. 3)

2 Cierre el receptáculo de la cámara con su tapa. (Fig. 4)

Funcionamiento

A continuación se indica cómo usar el interruptor de cable disparador.

◆ Disparo del obturador

1 Conecte el cable disparador a la cámara. 2 Pulse el disparador del cable disparador para accionar el

obturador. (Fig. 5)

El obturador de la cámara se disparará.

Para mantener el obturador abierto durante un largo período de tiempo.

Esto se usa para la fotografía de larga exposición de objetos celestes o para exposiciones en “pose”.

qDeslice el disparador mientras lo mantiene pulsado para dejarto en la posi-

ción [HOLD]. Así el obturador permanecerá liberado y abierto. (Fig. 6). El obturador permanecerá abierto mientras el interruptor de liberación del disparador se encuentra sobre [HOLD].

wPara volver a cerrar el obturador mantenga pulsado el disparador hasta

volver a la posición inicial. El obturador de la cámara se cerrará.

Especificaciones

● Cable disparador CS-205

Longitud de cable: Aprox. 0,5 m Peso: Aprox. 36 g

MANUALE D'USO per lo Scatto flessibile CS-205

Grazie per aver acquistato lo scatto flessibile CS-205. Questo accessorio è utilizzabile con la fotocamera(*) Pentax. Esso viene usato quando si fotografa con tempi di posa lunghi, utilizzando il treppiedi o lo stativo per riproduzione.

(*):MZ-L/MZ-6/ZX-L, *ist, *ist D

Collegamento e rimozione dello scatto flessibile

Questo paragrafo descrive come collegare lo scatto flessibile alla fotocamera, e come scollegarlo.

◆ Collegamento

1 Tirare e spostare il coperchietto per aprire la presa per lo

scatto flessibile, come mostrato in Fig. 1.

2 Inserire lo spinotto dello scatto flessibile nella presa per lo

scatto flessibile che si trova nella fotocamera. (Fig. 2)

◆ Distacco

1 Rimuovere lo spinotto dello scatto flessibile dalla presa

per lo scatto flessibile. (Fig. 3)

2 Chiudere la presa per lo scatto flessibile con il coperchiet-

to. (Fig. 4)

Operazioni d'uso

In questo paragrafo viene descritto come utilizzare lo scatto flessibile per far scattare l'otturatore.

◆ Scatto dell'otturatore

1 Collegare lo scatto flessibile alla fotocamera. 2 Premere il tasto di scatto dello scatto flessibile. (Fig. 5)

L'otturatore viene fatto scattare.

Come si mantiene aperto l'otturatore per un tempo lungo.

Server per riprese con tempi di esposizione lunghi, tipo astrofotografia, fuochi d’artificïo, etc.

qTenendo premuto il tasto di scatto, spostare il tasto dell'otturatore nella

posizione [HOLD]. (Fig. 6) L'otturatore rimane aperto fintanto che il tasto di scatto è in posizione [HOLD].

wTenendo premuto il tasto di scatto, riportare il tasto dell'otturatore nella sua

posizione d'origine. A questo punto l’otturatore della fotocamera viene chiuso.

Caratteristiche tecniche

● Scatto flessibile CS-205

Lunghezza del cavetto: circa 0,5 m Peso: circa 36 g
