PENTATECH DF20K User guide [ml]

DF20K
D
F
NL
GB
I

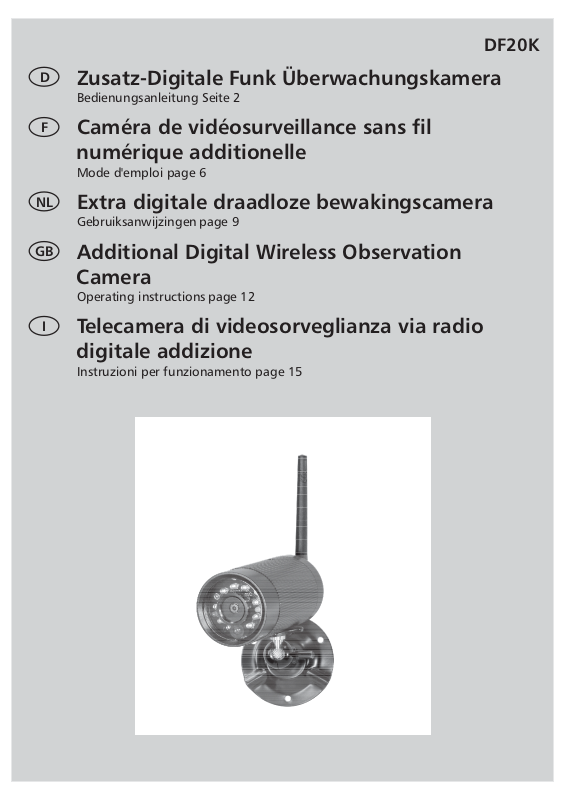

Zusatz-Digitale Funk Überwachungskamera
Bedienungsanleitung Seite 2
Caméra de vidéosurveillance sans fil numérique additionelle
Mode d'emploi page 6
Extra digitale draadloze bewakingscamera
Gebruiksanwijzingen page 9
Additional Digital Wireless Observation Camera
Operating instructions page 12
Instruzioni per funzionamento page 15
D
Bedienungsanleitung
1. Einleitung
Bitte lesenSie dieseBedienungsanleitung vollständigund sorgfältigdurch. Die Bedienungsanleitung gehört zu diesem Produkt und enthält wichtige HinweisezurInbetriebnahmeundHandhabung. LesenSieauchdieBedienungsanleitungdesGrundsets. BeachtenSieimmeralleSicherheitshinweise.SolltenSieFragenhaben oder unsicher inBezug aufdie Handhabungder Gerätesein, dannholen Sieden RateinesFachmannesein. Bewahren Siediese Anleitung bittesorgfältig aufund gebenSie sie ggf.an Dritteweiter.
2. BestimmungsgemäßeVerwendung
Die digitale Funk-Überwachungskamera besteht aus der Kamera DF20K und einem Netzgerät. Die Zusatzkamera ist ein optionales Zubehör zur Ergänzung der Sets DF25, DF25A, DF15 und DF15A. Sie dient zur Überwachung von Objekten (z.B. Räumen, Tür- und Eingangsbereichen, Einfahrten)mit BildundTon.DieBild-und Tonübertragungzum Empfänger erfolgtdrahtlosmiteinerFrequenzvon2,4GHz. Die Stromversorgung der DF20K erfolgt über das mitgelieferte Netzgerät, angeschlossenamNetzstrom230V~AC,50Hz. Bei ausreichenden Lichtverhältnissen wird ein Farbbild von der Kamera übertragen. Wird die Umgebungsbeleuchtung zu schwach, schaltet sich automatisch die integrierte Infrarotbeleuchtung ein. Hierbei wird der Nahbereich (bis zumax. 3 m)ausgeleuchtet und dasVideobild schaltet für eine bessere Empfindlichkeit in den schwarz/weiß- Modus. Durch die Infrarotausleuchtung entsteht bei bestimmten Farben eine Farbabweichung. Ist eineÜberwachung bei Dunkelheit oderbei schlechten Lichtverhältnissen erwünscht, so wird eine zusätzliche Beleuchtung empfohlen. Es können Bilder von bis zu vier drahtlosen Kameras DF20K am Monitor empfangen werden. Die Kanäle können manuell einzelnoder automatisch übereineScan-Funktion nacheinanderangewähltwerden.Siekönnenauch gleichzeitigaufdeminQuadrantengeteiltenBildschirmbetrachtetwerden. Die Funkübertragung erfolgt auf digitaler Basis auf immer wechselnden Frequenzen (Frequenzhopping) die zwischen Kamera und Empfänger synchronisiert sind. Nur der Empfänger der mit der Kamera “gepaart” ist kann die synchronisierten Signale empfangen. Hierdurch ist eine Abhörsicherheitgegeben. Die Kamera ist wetterfest (Schutzart IP66) und somit sowohl zur Überwachung von Innenräumen, als auch zur Montage an einer wenn möglich geschützten Stelleim Außenbereich geeignet.Das Netzgerät muss jedochvorFeuchtigkeitundNässegeschütztwerden. Die Überwachungskamera ist für den Betrieb in privaten Haushalten konzipiert. Beachten Sie die Vorschriften bezüglich Videoüberwachung in
gewerblichen und öffentlichen Bereichen. Eine Videoüberwachung ersetzt nichtIhreSorgfalts-,Vorsorge-oderAufsichtspflicht. Jede andere Verwendung oder Veränderung der Geräte gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Der Hersteller haftet nicht für Schäden, die durch nicht bestimmungsgemäßen Gebrauch oderfalscheBedienungverursachtwerden. DiesesGerät istnichtdafürbestimmt,durchPersonen(einschließlichKinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten odermangelsErfahrungund/odermangelsWissen benutztzuwerden,essei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigtodererhielten vonihrAnweisungen,wiedasGerätzubenutzen ist. Kinder müssen beaufsichtigt werden, um sicherzustellen, dasssie nicht mitdemGerätspielen.
3. Lieferumfang(s.Abb.A)
!
KameraDF20KmitAnschlusskabelfürNetzgerät
!
Antenne
!
Netzgerät5VDC
!
KamerahalterungmitBefestigungsmaterial
!
Bedienungsanleitung
4. TechnischeDaten
KameraDF20K
Betriebsspannung 5V DC(Netzgerät) Stromaufnahme max.340mA
Kanäle 4 Bildsensor 1/10”CMOS Erfassungswinkel ca.39°horizontal Lichtempfindlichkeit 1-8Lux(ohneIR-LEDs) Ausleuchtung 9Infrarot-LEDs WeitsichtbeiNacht max.3m Mikrofon eingebaut Schutzklasse IP66 Abmessungen ohneAntenne(mm) 92xØ42 Betriebstemperatur -10°Cbis+40°C
Netzgerät
Betriebsspannung 230V~50Hz Ausgangsspannung 5V DC,1,0A
"
"
D-2
A
1 2 3 4 5 6 7 8 9 10 11 12
13 14 15 16 17
B
3D-
2016/04/06
5. Ausstattung b.A)(s.Ab
1 Kamera 2 Power-LED 3 Infrarot-LEDs 4 Verbindungs-LED 5 Dreiecksmutter 6 Feststellschraube 7 Halterung 8 Mikrofon 9 Antennenbuchse
10 Pairing-Taste 11 Netzgerät-Anschluss 12 Netzgerät 13 Objektiv 14 Dämmerungssensor 15 Antenne 16 Dübel 17 Schrauben
6. Sicherheitshinweise
Diefolgenden HinweisedienenIhrer SicherheitundZufriedenheitbeim Betrieb desGerätes. BeachtenSie,dass dieNichtbeac zuerheblichenUnfall
Gefahr!
Gesundheitgefährdet.
!
Lassen Sie Kleinkinder nicht unbeaufsichtigt mit dem Gerät, Verpackungsmaterial oder Kleinteilen! Andernfalls droht Lebensgefahr durchErsticken!
!
Beschädigen Sie bei Bohrarbeiten und beim Befestigen keine Leitungen für Gas, Strom, Wasser oder Telekommunikation! Andernfalls droht Lebens-,Verletzungsgefahr!
!
Behandeln Sie die Zuleitungenvorsichtig! Verlegen Sie diese so,dass sie nicht beschädigt werden können und keine Stolpergefahr darstellen. Ziehen Sie die Kabel nicht über scharfe Kanten, und quetschen oder klemmen Sie sie nicht anderweitig ein. Andernfalls drohen Lebens- und Verletzungsgefahr!
!
Achten SiebeiderÜberwachungvonBabysoder Kleinkinderndarauf,dass die Kamera und dasKabel außer Reichweite des Kindes sind.Andernfalls drohenLebens-undVerletzungsgefahr!
!
Verhindern Sie,dass das Netzgerätmit Feuchtigkeit inBerührung kommt und tauchen Sie die Geräte nicht ins Wasser ein! Andernfalls droht Lebensgefahr!
!
Betreiben Sie das Gerät ausschließlich mitdem mitgelieferten Netzgerät. Vergewissern Sie sich vor demNetzstromanschluss des Netzgerätes, dass der Netzstrom vorschriftsmäßig mit 230 V ~ AC, 50 Hz und mit einer vorschriftsmäßigenSicherungausgestattetist.
Achtung!
gefährdet.
!
Setzen Sie die Geräte nicht der Nähe von Feuer, Hitze oder lang andauernderhoherTemperatur
!
Schützen Siedie Geräte vorstarken mechanischen Beanspruchungenund Erschütterungen!
!
Schützen Sie die Geräte vor starken magnetischen oder elektrischen Feldern!
!
Verwenden Sie die Geräte nur mit den gelieferten Originalteilen oder Originalzubehör!
!
Überprüfen Sie vor dem Zusammenbau und der Inbetriebnahme die LieferungaufBeschädigungenundVollständigkeit!
4D-
gefahrenführenkann.
Bei Nichtbeachtung dieses Hinweises werden Leben und
Bei Nichtbeachtung dieses Hinweises werden Sachwerte
einwirkungaus!
htungdieser Sicherheitshinweise
!
Ziehen Sie beilängerem Nichtbenutzen des Gerätesimmer das Netzgerät ausderNetzsteckdose.
!
Schließen Siekeinbeschädigtes Gerät(z.B. Transportschaden) an.Fragen Sie im ZweifelsfallIhren Kundendienst. Reparaturenund Eingriffe an den GerätendürfennurvonFachkräftendurchgeführtwerden.
7. PlatzierungderKamera
Bevor Sie die Kamera montieren, planen Sie zuerst deren Montagestelle. Überprüfen Sievon dortaus vorder Montagedie Funktionder Kameraund die Funk-Übertragung. AchtenSieauf folgendePunkte:
!
DieKamerasolltesoangebrachtwerden, dassmöglichstkeindirektesLicht oder Sonneneinstrahlung auf das Objektiv fällt, ansonstenkann das Bild übersteuert werden. Denken Sie daran, dassdie Position der Sonne nicht konstant ist. ÜberprüfenSie am besten vorder Montage dasKamerabild. Nehmen Siehierzu das Gerätin Betriebund haltenSie die Kameraan die gewünschte Stelle. Verändern Sie bei Bedarf die Kameraposition, bis Sie denoptimalenBildausschnittgefundenhaben.
!
Wählen Sie den Abstand zwischen K gewünschtenDetailerkennungaus.
!
Die Kamera besitzt eine Infrarotausleuchtung [3] für den Nahbereich. Diese wird über den Dämmerungssensor [14] geschaltet. Durch eine zusätzliche Beleuchtung der Umgebung bei Nacht können Sie die Bildqualität der Kamera verbessern. Beachten Sie, da Objekte im Nahbereich die Infrarotbeleuchtung reflektieren und das Bild ggf.übersteuert.
!
Achten Sie darauf, dass der Montageort der Kamera und des Monitors möglichst staub- undvibrationsfrei ist, unddass eine guteLuftzirkulation gegebenist.
!
AchtenSiedarauf,dass sichinderNäheeineNetzsteckdosebefindet.
!
Wollen SiedieKamera imAußenbereich montieren,sollte derMontageort nach Möglichkeitvor direktemRegeneinfall geschütztsein. DasNetzgerät muss im Innenbereich sein. Die Steckerverbindung zum Netzgerätkabel muss so geschützt werden,dass keine Nässe in die Verbindung gelangen kann.
!
Achten Siedarauf, dasssich einegeeignete D dasNetzgerätkabelamMontageortbefindet.
!
Die maximale Reichweite der Funkübertragung beträgt ca. 100 m (bzw. bei optimalen Bedingungen bis zu 150 m) bei Sichtkontakt zwischen Kamera und Monitor. In Gebäuden ist die Reichweite (insbesondere Stahlbeton-Wände) und Decken deutlichgeringer (typisch ca. 20 m). Blechflächen z.B. Kühlschrank, Blechregale und bedampfte SpiegelschirmenauchdieFunkübertragungab.
!
Die Funkübertragung kann durch starke elektrische Felder und andere Funkgeräte beein Entfernungzu:Mikrowellenherden, Funktelefonen,Handys,Funk-Geräten im2,4GHzBereich,elektrischenMotorenundStarkstromleitungen.
trächtigt werden. Achten Sie auf ausreichende
amera und Objekt je nach der
ss nachts helle
urchführungsmöglichkeit für
durch Wände
8. MontageundAnschlussderKamera
Die Kamera kannan der Wandoder an der Deckemontiert werden (s.Abb. B: IundII)bzw.aufgestelltwerden.
!
Für die Wand-oder Deckenmontage befestigenSie die Halterung [7]mit den mitgelieferten Schrauben [17] und ggf Dübeln [16] an einer geeigneteStelle.
!
Drehen Siedas Gewindeder Halterung indas entsprechendeGewinde am Kameragehäuse.
!
Richten Siedie Kamera ausund drehenSie die seitlicheFeststellschraube [6]anderHalterungsowiedieDreiecksmutter[5]fest.
!
DrehenSiedieAntenne[15]aufdieAntennenbuchse[9].
!
Verbinden Sie den Kleinspannungsstecker des Netzgerätes [12] mit dem Netzgerät-Anschluss[11]derKamera.
!
SteckenSiedasNetzgerätineinegeeigneteNetzsteckdose.
!
DiePower-LED[2]leuchtetrotauf.
9. Verbindungsaufbau
Die Zusatzkamera und der Monitor DF25M müssen miteinander gepaart werden (Pairing), um eine Funkverbindung aufzubauen. Die im DF25 Set enthaltene Kamera ist imWerk mit Kanal 1 desMonitors bereits gepaart. Um die Zusatzkamera (bis max 3 Zusatzkameras) mit dem Monitor zu verbinden, gehenSiewiefolgtvor:
!
ÖffnenSiemitderMenütastedesMonitorsdasBildschirmmenü.
!
Wählen Sie auf dem Monitor mit den Richtungstasten die Einstellung “Pairing”.
!
BestätigenSiemitderOK-Taste.
!
WählenSiemitdenRichtungstastendengewünschtenKanal.
!
BestätigenSiemitderOK-Taste.
!
Drücken Sie innerhalb von 60 Sekunden die Pairing-Taste [10] an der Kamera.
10. WartungundReinigung
#
DieGerätesindwartungsfrei:ÖffnenSiesiedeshalbniemals.
#
ÜberprüfenSieregelmäßigdietechnischeSicherheitunddieFunktion.
#
ZiehenSievorderReinigungdasNetzgerätausderSteckdose.
#
Äußerlich dürfen die Geräte nur mit einem weichen, nebelfeuchten Tuch oderPinselgereinigtwerden.
11. Entsorgung
Sie dürfen Verpackungsmaterial oder Geräte nicht im Hausmüll entsorgen,führen SiesiederWiederverwertung zu.Denzuständigen Recyclinghof bzw. die nächste Sammelstelle erfragen Sie bei Ihrer Gemeinde.
Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1995/5/EG befindet.Die Konformitätserklärung zudiesem Produktfinden Sie unterwww.indexa.de. DiesesGerätdarfinfolgendenLändernbetriebenwerden:
A
D
L
CH
NL
B IRL GB
13. Garantie
Auf dieses Gerät leistet der Hersteller zusätzlich zu den gesetzlichen Gewährleistungsansprüchen gegenüber dem Verkäufer, gemäß nachstehenden Bedingungen, 2 JAHRE GARANTIE ab Kaufdatum (Nachweis durchKaufbeleg). DieseGarantiefristgiltnur gegenüberdemErstkäuferund ist nicht übertragbar. Diese Garantie gilt nur für den Gebrauch unter normalen Wohnbedingungen in privaten Haushalten. Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt. Die Garantie gilt nur für Material­und Herstellungsfehler und ist auf Tausch oder Reparatur fehlerhafter Geräte beschränkt. Die Garantieleistung beschränkt sich in jedem Fall auf den handelsüblichen Preis des Gerätes. Die Garantie gilt nicht für Verschleißteile, Batterien oder Akkus. Diese Garantie gilt nur, wenn die Bedienungs- und Pflegeanleitungen befolgt wurden. Schäden, die auf Missbrauch, unsachgemäße Handhabung, äußere Einwirkungen, Staub, Schmutz, Wasser oder allgemein auf anomale Umweltbedingungen zurückzuführen sind sowie Schäden, diedurch Überspannung,Akkus, Batterienoder einenichtgeeignete Spannungsversorgung verursacht wurden, sind von der Garantie ausgeschlossen. Die Garantie erlischt, wenn Reparaturen oder Eingriffe von Personen vorgenommen werden, die hierzu nicht ermächtigt sind, oder wenn dieses Gerät mit Ergänzungs- oder Zubehörteilen versehen wird oder solche verwendet werden, die nicht auf dieses Gerät abgestimmt sind. Innerhalb der Garantiezeit informieren Sie sich bei der zuständigen Vertriebsfirma über Rücksendemodalitäten. Rücksendungen müssen gut verpackt und frei Haus erfolgen. Nicht autorisierte oder nicht frei gemachte Sendungen werden nicht angenommen. Reparaturen können nur bearbeitet werden, wenn eine ausführliche Fehlerbeschreibung beiliegt. Senden Sie überdies nur komplette Systemezurück. NachAblaufder GarantiezeitsindReparaturen kostenpflichtig und nicht immer möglich. Garantieleistungen bewirken weder eine VerlängerungderGarantiefrist, nochsetzensieeine neueGarantiefristinGang. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das Gesamtgerät. Soweit eine Haftung nicht zwingend gesetzlich vorgeschrieben ist, sind weitergehende Ansprüche, insbesondere in Hinsicht auf entstandene Personen-oder Sachschädendurchdie Benutzungoder durchkeineoder durch fehlerhafteFunktiondesGerätesausgeschlossen.
12. Konformitätserklärung
Hiermit erklären wir, INDEXA GmbH, Paul-Böhringer-Str. 3, D - 74229 Oedheim, dass sich die DF20K in Übereinstimmung mit den grundlegenden
Indexa GmbH
Paul-Böhringer-Str. 3
74229 Oedheim
Deutschland
www.pentatech.de
D-5
F
Moded'emploi
1. Introduction
Veuillez lire intégralement et attentivement cette notice d'utilisation. Cette notice d'utilisation fait partie intégrante de ce produit et contient des informationsimportantesconcernantlamiseenserviceetlamanipulation. Veuillezlireaussilemoded'emploid'ensembledebase. Respectez toujours les consignes de sécurité. Si vous avez des questions ou si vous avezun doutes'agissant del'utilisation des appareils,veuillez demander conseilàuntechnicienprofessionnel. Conservez soigneusement ces instructions et remettez-les à toute personne utile.
2. Utilisationconformeauxinstructions
La caméra de surveillance radio numérique comprend la caméra DF20K et l'adapteur. La caméra additionelle est une accessoire optionelle pour ensembles DF25 Set, DF25A Set, DF15 Set et DF15A Set. surveillancedesbâtiments (parexempledespièces,desportesetdesentrées) à l'appui d'images et de son. La transmission des images et du son vers le récepteurs'effectuesansfilàunefréquencede2,4 GHz. L'alimentation électrique de la caméra DF2 est assurée par ladaptateur fourniquidoitêtrebranchéausecteur230V~AC,50 Hz. Lorsque les conditions de lumière sont suffisantes, la caméra transmet une image encouleurs.Si l'éclairageambiantest insuffisant,l'éclairageinfrarouge intégré se met automatiquement en marche. L'infrarouge éclaire à proximité (jusqu'à 3m) etl'image vidéo passeen modenoir &blanc pour unemeilleure sensibilité.Si l'onsouhaiteunesurveillancedansl'obscurité ousilesconditions de lumière ne sont pas bonnes, il est recommandé d'installer une éclairage supplémentaire. Le moniteur peut recevoir les images de quatre caméras sans fil DF20K. Les canaux peuvent être sélectionnés un à un manuellement ou l'un après l'autre automatiquement par une fonction scan. simultanémentsurl'écrandiviséencarrés. La transmission radio s'effectue une transmission numérique sur des fréquences changeant continuellement (hopping fréquence) qui sont synchroniséesentrelacaméra etlerécepteur.Seullerécepteurquiest“couplé” à la caméra peut recevoir les signaux synchronisés. Ce qui permet une protectioncontrelesécoutesindésirables. Lacaméraestinsensible auxintempéries(typedeprotectionIP66)etpeutainsi servirà lasurveillancedes lieuxintérieursetmême extérieursàconditiond'être montéedans unendroitprotégé.L'adaptateurdoit toutefoisêtreprotégécontre l'humiditéetl'eau. Cette caméra respecter les règlementations portant sur les systèmes de surveillance vidéo dans les espaces publics et professionnels. Une surveillance vidéo ne vous libèrepasdevotreobligationdeprécaution,deprudenceoudecontrôle. Toute autre utilisation ou toute modification des appareilsest considérée non conforme et présente des risques d'accidents considérables. Le fabricant ne pourra nullement être tenu responsable des dommages résultant d'une mauvaiseutilisation. Cet appareil n'estpas prévu pourêtre utilisé pardes personnes présentantdes
6- F
est conçu pour être utilisé dans les habitations privées. Veuillez
0K s'
Ils peuvent aussi être visualisés
Elle sert à la
des
'
capacités physiques, sensorielles ou mentales réduites, ni par des personnes inexpérimentéesoune connaissantparsonfonctionnement,nipardes enfants, à moins que ces personnes soient sous la surveillance d'une personne répondant de leur sécurité ou qu'elles aient reçu des instructions sur le fonctionnement de l'appareil.Les enfants doiventêtre surveillés pourqu'ils ne jouentpasavecl'appareil.
3. Piècesfourniesàlalivraison
!
CaméraDF20Kaveccâbledebranchementpourl'adaptateur
!
Antenne
!
Adaptateur5V DC
!
Supportavecmatérieldefixation
!
Instructionsd'utilisation
4. Équipement
1 Caméra 2 Indicationdel'alimentation 3 DiodesDELinfrarouges 4 DELdeconnexion 5 Ecroutriangulaire
Visdeblocage
6 7 Supportdefixation 8 Microphone 9 Prisefemelled'antenne 10
TouchePairing 11 Branchement adaptateur 12 Adaptateur
O
13 bjectif 14 Capteur decrépuscule 15 Antenne 16 Tampon 17 Vis
(voirfigureA)
(voirfigureA)
5. Caractéristiquestechniques
Caméra DF20K
Tension d'alimentation 5 V DC (adaptateur) Consommation de courant 340 mA
Canaux 4 Capteur d'image 1/10" CMOS Angle de saisie ca. 39° horizontale Sensibilité lumineuse 1-8 lux (sans IR-LEDs) Illumination 9 diodes DEL infrarouges Prévoyance (nuit) 3 m Microphone Typ de protection IP66 Dimensions sans antenne 92Øx42 Température de fonctionnement - 10 °Cà+40°C
"
Intégré
Adaptateur
Tension d'alimentation 230V~50 Tension de sortie 5 V , 1,0A
"
7. Placementdelacaméra
Avant de monter la caméra, étudiez l'emplacement de montage. Vérifiez depuis cetemplacement,avant deprocéderau montage,lefonctionnementde lacaméraetlatransmissionradio.
6.Consignesdesécurité
Les informations suivantes ont pour but d'assurer votre sécurité et votre satisfaction lorsque vous utilisez l'interphone. Attention: si vous ne respectez pas ces consignes de sécurité, vous vous exposez à un risque considérable d'accident.
Danger!
santéendanger.
!
Ne laissez pas l'appareil, ni lematériel d'emballage, ni les petites pièces sans surveillance en présence de petits enfants! Danger de mort par étouffement!
!
Veillezà nepasabîmer lesconduitesde gazoud'eau, nilesfils decourant électrique ou detélécommunications lors desopérations de perçageet de fixation!Risquedeblessureoudangerdemort!
!
Manipulez avecprécaution lescâbles d'alimentationélectrique! Posez-les de sortequ'ils ne soientpas abîméset que personnene trébuche.Ne tirez pasles câblessurdesarêtesvives, etveillezànepas lesécraseretà nepas lespincer.Risquedeblessure,voiredangerdemor!
!
Pour lasurveillance de bébés ou d'enfants enbas âge, veillez à ceque la caméra et le câble soient hors de portéedes enfants. Risque de blessure, voiredangerdemort!
!
Évitez que le adaptateur est en contact avec de l'humidité et ne plongez paslesappareilsdansl'eau!Dangerdemort!
!
Ne faites fonctionner le appareil qu'avec le adaptateur fournis. Avant de brancherl'appareil surlesecteur,assurez-vous quelesprescriptionssoient respectées, doncque lecourantd'alimentation estde 230V etqu'ilyaundisjoncteur.
Attention!
matériels.
!
N'exposez pas lesappareils au feu, nià la chaleur, nià des températures longtempsélevées!
!
Protégez les appareils des secousses et des sollicitations mécaniques importantes!
!
Protégez les appareils des champs magnétiques ou électriques importants!
!
N'utilisez les appareils qu'avec les pièces livrées d'origine ou les accessoiresdelamêmemarque!
!
Vérifiez, avant l'assemblage et la mise en service, que la livraison est complèteetqu'elleneprésentepasdedétérioration!
!
Lorsque vous n'utilisez pas la caméra pendant un certain temps, débrancheztoujoursleadaptateurdelaprisedecourant.
!
Ne branchez pas l'appareils'il est abîmé (par exemplesuite à des dégâts de transport). En cas de doute, demandez au service après-vente. Les interventions etles réparationssurles appareilsne doiventêtre effectuées quepardupersonnelspécialisé.
Le nonrespectde cetteconsignepeut mettrevotrevieou votre
~ AC,50 Hz
Le non respect de cetteconsigne peut engendrer des dégâts
Respectezlespointssuivants:
!
La caméradoitêtre miseenplace desorte qu'iln'yait pas,dansla mesure du possible, de lumière ni de rayons du soleil directement sur l'objectif sinon l'image peut être saturée. N'oubliez pas que le soleil tourne. Le mieuxestde contrôlerl'imagedelacaméraavantlemontage.Mettez àcet effet l'appareil en service et tenez la caméra à l'emplacement souhaité. Modifiez si nécessaire la position de la caméra jusqu'à ce que vous obteniezleformatd'imagedésiré.
!
Choisissez la distance entre la caméra et l'objet selon le niveau de détail désiré.
!
La caméra dispose d'une éclairage infrarouge [3] pour les zones rapprochées.Celui-ciest déclenchéparlecapteurdecrépuscule[14]. Vous pouvez améliorer la qualité de l'image de la caméra avec un éclairage supplémentaire pour la nuit. lumineux dans la proximité l'éclairageinfrarouge et que l'image dépasse évtl.
!
Veillezà quel'empla si possible exempt de poussière et de vibrations et qu'il y ait une bonne circulationd'air.
!
Veillezàcequ'ilyaituneprisedecourantàproximité.
!
Si vous souhaitez monter la caméra à l'extérieur, vous devez dans la mesure du possible protéger l'emplacement de montage contre la pluie. L'adaptateur doit être à l'intérieur. La fiche de câble de raccordement au câble de l'adaptateur doit être isolée de telle manière que l'humidité ne puisseypénétrer.
!
Veillez à disposer d'un passage adéquat pour la mise en place du câble d'adaptateuràl'emplacementdemontage.
!
La portée maximale de la transmission radio est de 100 m environ (ou dansdes conditionsoptimalesjusqu'à 150m)avecun contactvisuelentre la caméraetle moniteur.Dans lesbâtiments,la portéeest nettementplus faible(typiquement env.20m) àcausedesmurs (notammentlesmursen béton armé) et des plafonds. Les surfaces en tôle par exemple un réfrigérateur, desétagères entôle etun miroiravec dela buéeconstituent unebarrièrepourlatransmissionradio.
!
La transmission radiopeut être altérée par leschamps électriques forts et d'autres appareils radio. Veillez à ce que les appareils suivants soient suffisamment éloignés: Fours àmicro-ondes, téléphones radio, appareils radioen2,4GHz,moteursélectriquesetcâblesàcourantfort.
Considérez que la nuit,des objets indiquent
cement demontage dela caméraetdu moniteursoit
8. Montageetraccordementdela caméra
La caméra est prévue pour être poseau mur ou á la couverture (voir figure B:
IetII).
!
Pourunefixation muraleousur plafond
l'aidedesvislivrées[17]etdestampons[16]àl'emplacement souhaité.
!
Tournezlesfiletagedusupportdanslefiletagedecameraboîtier.
!
Ajustez la caméra et tournez la vis de réglage latérale sur le support des écroustriangulaires[5]etdelavisd'ajustage[6].
!
Tournezl'antenne[15]surlaprisefemelled'antenne[9].
fixez lesupport[7]de lacaméraà
F-7
!
Branchez la fiche mâlede petite tension de l'adaptateur [12]sur la prise detensiondeservice[11]delacaméra.
!
Branchezl'adaptateurdesecteursurunepriseélectriquequiconvient.
!
LaDELPOWER[2]s'allumeenrouge.
Etablissementdelaconnexion
9.
La caméra addionelle et lemoniteur DF25M doivent être reliés (pairing)pour établir une connexion radio. La caméra contenue dans le kit DF25 Set est couplée par défaut avec le canal 1 de moniteur. Pour brancher une caméra additionelle (jusqu'à un maximum de 3 autres caméras) sur le moniteur, procédezdelafaçonsuivante:
!
Accédezaumenu del'écranenappuyantsurlatouchedemenu
!
Choisissezdanslemenud'écranlacommande“Pairing”.
!
ConfirmezenappuyantsurlatoucheOK.
!
Sélectionnezlecanalsouhaitéàl'aidedestouchesdedirection.
!
ConfirmezenappuyantsurlatoucheOK.
!
Appuyez sur la touche Pairing [10] de la caméra dans un délai de 60 secondes.
.
10. Entretienetnettoyage
#
Les appareils ne demandent aucun entretien: C'est pourquoi, vous ne devezjamaislesouvrir.
#
Vérifiez régulièrement la sécurité technique et le fonctionnement de l'appareil.
#
Avantlenettoyage,débranchez leadapteurdelaprisedecourant.
#
Extérieurement, lesappareils ne doiventêtre nettoyésqu'avec unpinceau ouunchiffondouxlégèrementhumide.
11. Élimination de la caméra lorsqu'elle est usagée
Nejetez paslematériel d'emballageetles appareilseux-mêmes,mais amenez-les à des emplacements de récupération. La déchetterie ou l'emplacement de recyclage le plus proche vous seront communiqués parvotreadministrationcommunale.
12. Déclarationdeconformité
13. Garantie
En plus des prétentions de garantie légales vis-à-vis du vendeur et conformément auxconditionsci-dessous, lefabricantoffre uneGARANTIEDE 2 ANS à partir de la date d'achat (justification grâce à une preuve d'achat). La garantie n'est valableque pour lepremier acheteur et n'estpas transmissible. Cette garantie n'estvalable que pour l'utilisation dansdes lieux privés etpour desconditions d'habitationnormales.Vosdroitslégauxnesont pasaffectéspar cettegarantie. La garantie est valable uniquement pour des défauts matériels et de fabrication. Elle concerne uniquement l'échange ou bien la réparation d'appareilsdéfectueux.Dans touslescas,lagarantieest limitéeauprixcourant de l'appareil.La garantien'est pas valablepour lespièces d'usure, lespiles ou lesaccumulateurs. Cette garantie n'est valable que si les instructions de manipulation et d'entretien ont été respectées. Les dommages résultant d'abus, d'une utilisation inappropriée,d'influences extérieures, dela poussière, dela saleté, de l'eau ou bien plus généralement de conditions environnementales anormales, ainsi que les dommages résultant de surtension, des accumulateurs, des piles ou d'une alimentation inadéquate sont exclus de la garantie. La garantie n'estplus valablelorsque des réparationsou des interventionsont été faites par des personnes non-habilitées, ou bien lorsque des pièces accessoires ou de complément ontété ajoutées à l'appareil alorsque celles-ci nesontpasprévuesàceteffet. Vous pouvez vous informer auprès de la société de distribution compétente à propos desmodalitésde retour.Les retoursdoivent êtrecorrectement emballés et sont renvoyés à vos frais. Les envois non-autorisés ou bien non-renvoyés à vos fraisne serontpas acceptés.Les réparationsne peuventêtre traitéesque si l'envoi est accompagnéd'une description détaillée desproblèmes. Veuillez ne renvoyer que des systèmes complets. Après échéance de la garantie, les réparations sontpayantes et nesont pastoujours possibles. Lesprestations de garantie n'induisent pas de prolongement de la période de garantie ni de renouvellement de cette période de garantie. La période de garantie pour les piècesde remplacementincorporéesse termineenmêmetemps quelapériode degarantiedel'appareil. Si d'autres responsabilités légalesne sont pas expressément prescrites,toutes les autres prétentions,en particulier ence qui concernedes dommages sur les personnes oulematérieldu faitdel'utilisation ounonde l'appareil,oubien du fonctionnementdéfectueuxdecelui-ci,sontexlues.
Nous, la société INDEXA GmbH, Paul-Böhringer-Str. 3, 74229 Oedheim, Allemagne, déclarons par la présente que ce produitDF20K est conforme aux spécifications fondamentales et aux autres prescriptions applicables de la directive européenne 1995/5/CE.Vous trouverez la déclarationde conformité deceproduitsurlesiteInternetwww.indexa.de. Cetappareilnedoitpasêtreutilisédanslespayssuivants:
D
8-F
A
L
CH
NL
B IRL GB
Indexa GmbH
Paul-Böhringer-Str. 3
74229 Oedheim
Allemagne
www.indexa.de
NL
Gebruiksaanwijzing
1. Inleiding
Lees deze gebruiksaanwijzing s.v.p. volledig en zorgvuldig door. De gebruiksaanwijzing behoort bijdit product en bevat belangrijkeaanwijzingen voordeingebruiknemingenhetgebruik. Leesookhetgebruiksaanwijzingvandebasisset. Let steeds op alle veiligheidsaanwijzingen. Als u vragen hebt of onzeker bent overhetgebruikvandeapparaten,vraagdanadviesaaneendeskundige. Bewaar dezegebruiksaanwijzingzorgvuldig engeef dieindiennodig dooraan derden.
gebrek aan ervaring en/of kennis, tenzij zij onder toezicht staan van een persoon die voor hun veiligheid verantwoordelijk is of van hem aanwijzingen hebben gekregen, hoeze het apparaatmoeten gebruiken. Mendient erop toe tezien,datkinderennietmethetapparaatspelen.
3. Omvangvandelevering
!
CameraDF20Kmetaansluitkabelvoornettransformator
!
Antenne
!
Nettransformator5VDC
!
Houdermetbevestigingsmateriaal
!
Gebruiksaanwijzing
(zieafb.A)
2. Gebruikvolgensdevoorschriften
De digitale radio-bewakingscamera bestaat uit de camera DF20K en de nettransformator. De extra bewakingscamera is een optionele accessoire voor sets DF25 SetDF25A Set, DF15Set en DF25ASet. Hij dientter bewaking van objecten (bijv. ruimtes,deur- ingangsgebieden,inritten) met beelden geluid. De overdracht van beeld en geluid naar de ontvanger gebeurt draadloos met eenfrequentievan2,4GHz. De stroomverzorging van de DF20K gebeurt via de meegeleverde nettransformator,aangeslotenaanhetnetstroom230V~AC,50Hz. Bijvoldoende lichtverhoudingenbrengtde cameraeenkleurenfoto over.Alsde omgevingsverlichting te zwak wordt, schakelt automatisch de infraroodverlichting in. Hierbij wordt de onmiddellijke omgeving (tot 3 m) helemaalverlicht enschakelthet videobeeldvooreen beteregevoeligheidover naar de zwart/wit modus. kleuren een kleurafwijking. lichtverhoudingengewenstis,bevelenwijeenextraverlichtingaan. Op de monitorkunnen beelden vanmaximaal vier draadloze camera'sDF20K worden ontvangen. De kanalen kunnen met de hand individueel of automatisch via een scan-functie na elkaar worden gekozen.Ze kunnen ook gelijktijdigophetinvierengedeeldebeeldschermwordenbekeken. De geluidoverdrachtgebeurtopdigitale basisopsteeds wisselendefrequenties (frequentiehoppen) die tussen camera en ontvanger zijn gesynchroniseerd. Alleendeontvanger diemetdecamera"gepaard"is,kandegesynchroniseerde signalenontvangen.Hierdoorismenverzekerdtegenafluisteren. De camera is weerbestendig (beschermingstype IP66) en dus zowel geschikt voor het bewaken van binnenruimtes als voor het monteren op een indien mogelijk beschermdeplaatsbuiten. Denettransformator moetweltegen vocht ennattigheidwordenbeschermd.
camera
De is bedoeld voor gebruik in particuliere huishoudens. Let op de voorschriften met betrekking tot videobewaking in industriele en publieke gebieden. Videobewaking komt niet in de plaats van uw eigen verantwoordelijkheid,voorzorgofplichtomtoezichttehouden. Elk ander gebruikvan of wijziging aande apparaten geldt alsniet volgens de voorschriften en heeft wezenlijke risico's op ongelukken. De producent is niet aansprakelijkvoorschades,die dooronbedoeldgebruikofverkeerdebediening wordenveroorzaakt. Dit apparaat is niet geschikt om te worden gebruikt door personen (inclusief kinderen) met beperkte fysieke, sensorische of geestelijke vermogens of met
Door de infraroodverlichting ontstaat bij bepaalde
Als bewaking bij donker of bij slechte
4. Uitrusting
1 Camera 2 PowerLED 3 InfraroodLEDs 4 Verbindings-LED 5 Driehoekmoer 6 Vastzetschroef 7 Houder 8 Microfoon 9 Antennebus
Pairing-toets
10
N
11 ettransformator-aansluiting 12 Nettransformator 13
Objectief 14 Schemeringssensor 15 Antenne 16 Plug 17 Schroef
(zieafb.A)
5. Technischegegevens
CameraDF20KA
Bedrijfsspanning 5V DC (nettransformator) Stroomopname 340 mA
Kanalen 4 Beeldsensor 1/10" CMOS Hoek ong. 39° horizontaal Lichtgevoeligheid 1-8 Lux (Zonder de IR-LEDs) Verlichting 9 Infrarood LEDs Afstands visie bij nacht 3 m Microfoon i Beschermingsgraad IP 66 Afmetingen zonder antenne 92xØ42(mm) Bedrijfstemperatuur -10°C tot + 40°C
Nettransformator
Bedrijfsspanning 230 V 50 Hz Uitgangsspanning 5 V , 1,0 A
"
ngebouwd
~,
"
NL - 9
6. Veiligheidsaanwijzingen
De volgende aanwijzingen dienen uw veiligheid en tevredenheid bij het gebruik van het apparaat. Let erop dat het veronachtzamen van deze veiligheidsaanwijzingentotaanzienlijkeongevalrisico'skanleiden.
Gevaar!
voorlevenengezondheid.
!
Laat kleine kinderen niet zonder toezicht met het apparaat, verpakkingsmateriaal of onderdelen spelen! Anders dreigt levensgevaar doorverstikking!
!
Beschadig bij boorwerkzaamheden en bij het bevestigen geen leidingen voor gas, stroom, water of telecommunicatie! Anders dreigt levens- of verwondingsgevaar!
!
Wees voorzichtigmet de leidingen!Verplaats deze zo,dat zeniet kunnen worden beschadigden datmen erniet over kanstruikelen. Trek dekabels niet over scherperanden, en drukof klem zeniet ergens af.Anders dreigt levens-enverwondingsgevaar!
!
Let erbijhet toezichtopbaby's ofkleine kinderenop,dat decamera ende kabel buiten bereik van het kind zijn. Anders dreigt levens- en verwondingsgevaar!
!
Verhinder, datde nettransformator met vochtin aanraking komt endoop deapparatennietinhetwater!Andersdreigtlevensgevaar!
!
Bedien de apparaten uitsluitend met de meegeleverde nettransformator. Vergewis u er, voordat u de nettransformator aan het elektriciteitsnet aansluit, van dat de netstroom volgens voorschrift voorzien is van 230 V ~ AC, 50 Hz en dat die voorzien is van een voorgeschreven beveiliging.
Let op!
voorwerpenontstaan.
!
Stelde apparatennietblootaande nabijheidvanvuur,hitte oflangdurige inwerkingvanhogetemperaturen!
!
Bescherm de apparaten tegen sterke mechanische belastingen en schokken!
!
Beschermdeapparatentegensterkemagnetischeofelektrischevelden!
!
Gebruik deapparaten alleenmetde geleverdeoriginele delenof originele onderdelen!
!
Controleer voor de montage en de ingebruikneming de levering op beschadigingenenvolledigheid!
!
Koppel bij langer niet-gebruiken van het apparaat steeds de nettransformatorafvanhetstopcontact.
!
Sluit geen beschadigd apparaat (bijv. transportschade) aan. Vraag bij twijfel uw klantendienst om raad. Reparaties en operaties aan de apparatenmogenalleendoordeskundigenwordengedaan.
Bij veronachtzaming van deze aanwijzing bestaat er gevaar
Bij veronachtzaming van deze aanwijzingkan er schade aan
7. Plaatsingvandecamera
Voordat u de camera monteert, plant u eerst de montageplaats. Controleer vandaaruit voor de montage de functie van de camera en de radio­overbrenging.
!
De camera moet zo worden aangebracht, dat er zo mogelijk geen direct licht of zonnestralen op het objectief vallen, anders kan het beeld overgemoduleerd worden. Denk eraan, dat de positie van de zon niet constant is. Controleer bij voorkeur voor de montage het camerabeeld. Neemhiervoorhet apparaatingebruikenhoudde cameraopdegewenste plaats. Verander desgewenst de camerapositie, tot u het optimale fragmenthebtgevonden.
!
Kies de afstand tussen camera en object afhankelijk van de gewenste detailherkenning.
!
De camera heeft een infraroodverlichting [3] voor de onmiddellijke omgeving. Deze wordt via de schemeringssensor [14] geschakeld. Door een extra verlichting van de omgeving bij nacht kunt u de beeldkwaliteit vandecameraverbeteren.
!
Let erop, dat de montageplaats vande camera en van de monitor zoveel mogelijk stof- en trillingsvrij is, en dat er sprake is van een goede luchtcirculatie.
!
Leterop,datereenstopcontactindebuurtis.
!
Alsu decamerabuitenwiltmonteren,moet demontageplaatszomogelijk beschermd zijn tegen directe regeninval. De nettransformator moet zich binnen bevinden. De stekkerverbinding met de kabel van de nettransformator moet zo zijn beschermd, dat er geen vocht in de verbindingkankomen.
!
Let erop dat er een geschikte doorvoermogelijkheid voor de nettransformatorkabelopdemontageplaatsis.
!
De maximale reikwijdte van de radio-overdracht bedraagt ca. 100 m (resp. bij optimaal gebruik tot 150 m) bij zichtcontact tussen camera en monitor. In gebouwen is de reikwijdte door muren (vooral staalbetonmuren) en plafonds duidelijk minder (typisch ca. 20 m). Voorwerpen als koelkast, metalen stellages en beslagen spiegels verminderenderadio-overdrachtook.
!
De radio-overdracht kan door sterke elektrische velden en andere zendontvangapparaten worden beïnvloed. Let erop dat u voldoende afstand houdt van: magnetrons, radiotelefoons, gsm's, zendontvangapparaten in het 2,4 GHz bereik, elektrische motoren en sterkstroomleidingen.
8. Montageenaansluitingvande camera
Bijaflevering isdecamera geschiktvoormontage aandemuur enaanplafond (zieafb.B:IenII)
!
Voor muur- en plafondmontage
m.b.v.demeegeleverdeschroeven[17]enpluggen[16].
!
Draaidestatiefdraadvandehouderindedraad.
!
Richt decamera en draaide zijdelingsevastzetschroef aan dehouder van dedriehoekmoer[5]endevastzetschroef[6]vast.
!
Draaideantenne[15]naardeantennebus[9].
!
Verbind dekleine spanningsstekker van denettransformator [12] met de bedrijfsspanningsbus[11]vandecamera.
!
Steekdenettransformatorineengeschiktstopcontact.
!
DePOWERLED[2]begintroodtebranden.
.
bevestig de houder [7] van de camera
Letopdevolgendepunten:
10 - NL
9.
Verbindingsopbouw
De extra camera ende monitor DF25M moetenaan elkaar gekoppeld worden (pairing) omeen radioverbindingop tebouwen.De inde DF25Set aanwezige camera is in de fabriek al gekoppeld aan kanaal 1 van demonitor. Als u een extracamera (totmax.3 extracamera's)aande monitorwiltverbinden, gaatu alsvolgttewerk:
!
Open het beeldschermmenu door een of twee keer op de menutoets te drukken.
!
Kiesmetderichtingstoetsen“Pairing”.
!
BevestigmetOK.
!
Kiesmetderichtingstoetsenhetgewenstekanaal.
!
BevestigmetOK.
!
Drukbinnen60secondenopdepairing-toets[10]opdecamera.
10. Onderhoudenreiniging
Deapparatenzijnonderhoudsvrij:Maakzedaaromnooitopen.
!
Controleerregelmatigdetechnischeveiligheidendefunctie.
!
Koppel de nettransformatoren af van het stopcontact voordat u ze schoonmaakt.
!
Vanbuiten mogendeapparaten alleenmeteen zachte,ietsvochtige doek ofkwastwordenschoongemaakt.
11. Afvalverwijdering
Verpakkingsmateriaal en uitgewerkte apparaten niet Zomaar weggooien. Zorg dat ze milieuvriendelijk worden opgeruimd. Uw gemeentehuiskanuaanhetadres van demilieustraathelpen.
slijtageonderdelen,batterijenenaccu's. Deze garantie geldt uitsluitend op voorwaarde dat de bedienings- en onderhoudshandleidingen worden gevolgd. Schade die te wijten is aan misbruik, onjuistgebruik, externeinvloeden, stof,vuil, waterof algemeenaan afwijkende milieuomstandigheden, en schade die veroorzaakt is door overspanning, accu's, batterijen of een niet geschikte stroomvoorziening, zijn vandegarantieuitgesloten. De garantie vervalt, als reparaties of ingrepen werden uitgevoerd door personen diehiervoor nietgemachtigd zijn, ofals ditapparaat wordtuitgerust ofgebruikt metaanvullendeonderdelen oftoebehorendie nietopdit apparaat zijnafgestemd. Binnen de garantieperiode kunt u bij de bevoegde verkoper terecht voor informatie over de retourvoorwaarden. Retourzendingen dienen goed verpakt en franco huis te geschieden. Niet-geautoriseerde of ongefrankeerde zendingen worden niet aangenomen. Reparaties kunnen slechts worden uitgevoerd, als een uitgebreide beschrijving van het probleem is bijgevoegd. Retourneer bovendien alleen complete systemen. Na afloop van de garantieperiode zijn reparaties te betalen en niet altijd mogelijk. Garantiewerkzaamheden leidenniettot eenverlengingvan degarantietermijn en starten evenmin een nieuwe garantietermijn. De garantietermijn voor ingebouwde onderdelen eindigt met de garantietermijn voor het complete apparaat. Voor zover een aansprakelijkheid niet dwingend wettelijk is voorgeschreven, zijn verdergaande claims, metname met betrekking totgeleden personen- of zaakschade door het gebruik of doorgeen of een gebrekkige werking van het apparaat,uitgesloten.
12. Conformiteitsverklaring
Hierbij verklaren wij, INDEXA GmbH, Paul-Bohringer-Str. 3, D - 74229 Oedheim, dat dit product DF20K in overeenstemming is met de principiële eisen en de andere relevante voorschriften van richtlijn 1995/5/EG. De conformiteitsverklaringbijditproductvindtuonderwww.indexa.de. Ditapparaatmagindevolgendelandenwordengeëxploiteerd:
A
D
L
CH
NL
B IRL GB
13. Garantie
Opdit apparaatgeeftdefabrikant aanvullendbijdewettelijke garantierechten tegenover de verkoper, nog 2 JAAR GARANTIE vanaf koopdatum (volgens aankoopbewijs) in overeenstemming met onderstaande voorwaarden. Deze garantieperiode geldt uitsluitend voor de eerste koper en kan niet worden overgedragen. Deze garantie geldt uitsluitend voor gebruik onder normale woonomstandigheden van een particulier huishouden. Uw wettelijke rechten wordendoordezegarantienietbeperkt. De garantie geldtuitsluitend voor materiaal-en fabricagefouten enis beperkt tot ruilofreparatie vandedefecte apparaten.Degarantieservice isin elkgeval beperkt tot de normale prijs van het apparaat. De garantie geldt niet voor
Indexa GmbH
Paul-Böhringer-Str. 3
74229 Oedheim
Duitsland
www.indexa.de
NL - 11
GB
Operatinginstructions
1. Introduction
Read through these operating instructions fully and carefully. The operating instructions belong to this product and contain important points concerning bringing the appliance into service and ist operation. Also read the operating instructionsofthebasicset. Always pay attentionto all safetyinstructions. Should youhave any questions or be unsure about operating the appliance ask a specialist. Keep these instructions in a safe place and should theneed arise pass them on to a third party.
This appliance is not intended to be used by people (including children) with restricted physical,sensory ormentalcapacities, ora lackof experienceand/or knowledge,unless theyaresupervisedby,orreceive instructionshowtousethe appliancefromapersonresponsiblefortheirsafety.
3. Packagecontents
!
DF20Kcamerawithconnectioncabletomainsadapter
!
Antenna
!
Mainsadapter5VDC
!
Camerabracketwithscrewsandplugs
!
Usermanual
(s.fig.A)
2. Proper use
The digital wireless camera set consists of the camera DF20K and the mains adaptor.The additional camera is an optional accessory for DF25 Set, DF25A Set, DF15 Set and DF15A Set. It is to be used for the surveillance of rooms, entrance hallways, driveways etc. through video pictures and sound. The video andaudio transmission iswireless using afrequency of 2.4GHz. The power for the DF20K is supplied through the supplied mains adapter connectedtoa230VAC,50Hzmainssupply. If there is sufficient light a colour picture will be transmitted. At low ambient light levels theintegrated Infrared LEDsare automatically switched on.In this case the immediatearea (max. 3m) will beilluminated and thevideo picture switches to black and white mode for improved light sensitivity. Due to the sensitivity toinfrared lightsome coloursmay varyonthe camerapicture. Ifthe surveillance is specifically required in a dark environment, then additional lightingshouldbeinstalled. Upto fourwirelesscamerasDF20KA canbeusedwith onemonitor.Thecamera channels can be manually selected or automatically displayed in sequence if the scan mode is selected. The camera pictures can also be observed simultaneouslyinquad-splitscreenmode. The wireless transmission is digital and on constantly changing frequencies (frequency hopping) which are synchronised between the camera and the monitor.Only thereceiverwhichhasbeen "paired"withthecamera canreceive the synchronised signals. This security feature prevents access of the camera signalbythirdparties. The camera is weatherproof (Protection class IP66) and can be used not only indoorsbut alsoformountingoutside.Wherever possibleitshouldbe protected from direct rainfall. The receiver and both mains adapters are for indoor use only and must be protected from moisture. The set is for use in private households. A video surveillance system does not replace your duty of care or supervision. Observe the regulations concerning video surveillance in commercialandpublicareas. Anyother useormodification ofthedeviceis notauthorised.No liabilitywillbe acceptedfor consequentialdamagesor fordamagescausedby improperuseor incorrect operation. No liability will be accepted for consequential damages caused by any function or by malfunction. Unless any liability is specifically required by law, claims fordamages, in particular those for personalinjury or propertydamage causedbynon-functioningormalfunctioningof themachine, areexcluded.
4. Features and Equipment
1 Camera 2 PowerLED 3 InfraredLEDs 4 Connection-LED 5 Triangularnut 6
Wingscrew 7 Bracket 8 Microphone 9 Antennaconnection 10 Pairingbutton 11 Mainsadapterconnection 12 Mainsadapter
Lens
13 14 Daylightsensor 15 Antenna 16 Plugs 17 Screws
(s. fig. A)
5. Technicaldata
CameraDF20K
OperatingVoltage 5V DC(mainsadapter) Currentconsumption 340mA
Channels 4 Picturesensor 1/10”CMOS Viewingangle approx.39° horizontal Lightsensitivity 1-8Lux(w/oIR-LEDs) Illumination 9InfraredLEDs Illuminationdistance max.3m Microphone builtin Protectionclass IP 66 Dimensionswithoutantenna(mm) 92 xØ42 Operatingtemperature -10°Cto+40°C
MainsAdapter
OperatingVoltage 230V~50Hz Output ,1,0
"
"
5V A
12 - GB
6. Safetyinstructions
The following instructions are provided for your safety andsatisfaction during operation of the device. Note thatnon-observance of these safety instructions results insignificant risks ofaccident.
Danger!
!
Do not leave small children unsupervised with the device, packaging material or small parts. Otherwise there is a risk of fatal injury due to choking orsuffocation.
!
Do not damage any gas, electricity, water or telecommunication lines during drilling and fixing work. Otherwise there are dangers of fire, personal andfatal injury.
!
Treat the cablescarefully. Lay these sothat they cannot bedamaged and do not present any tripping hazard. Otherwise there are dangers of fire, personal andfatal injury.
!
If you use the device for monitoring babies or small children ensure that the camera and cable are out of reach of children. Otherwise there is a risk tolife and limb!
!
Do not pull the cables over sharp edges and do not crush or crimp them elsewhere. Otherwisethere are dangersof fire, personaland fatalinjury.
!
Prevent the device from coming into contact with moisture and do not submerge inwater. Otherwise thereis a dangerof fatal injury.
!
Only operate the device from the supplied power supply. Before connecting the power supply to the mains, ensure that the mains current complies with 230 V ~, 50 Hz and is fitted with a fuse according to regulations. Otherwisethere are dangersof fire andfatal injury.
Attention!
of damage.
!
Protect the equipment and the cables against strong magnetic or electrical fieldsand against strongmechanical loads andvibrations.
!
Do not place the equipment near fire, heat or in areas of high temperature.
!
Only use the equipment with the supplied original parts or original accessories.
!
Do not connect any damaged device (e.g. damage in transit). Repairs to the equipmentmust only beperformed by specialists.
!
Remove the mains adapter from the mains outlet when the device is not required fora longer time.
If thispoint is notheeded life andhealth is endangered.
Non-observance of these instructions puts propertyat risk
7. Location of the camera
Before mounting the camera check the wireless reception from the desired location.
Observe thefollowing points:
!
Position the camera so that no direct light or sunshine falls on the lens otherwise the picture may become overexposed. Remember that the position of the sun changes. Check the camera image before mounting. Provisionally connect and commission the device and holdthe camera in the desired position. If necessary, change the camera position until you have foundthe desired view.
!
Select the distance between the camera and the subject according to the level ofdetail desired.
!
The camera has infrared illumination [3] for the close range. This is activated by the daylight sensor [14].You can improve the quality ofthe image at night by using additional illumination. Please note that light coloured objects close to the camera will reflect the infrared light and may giveoverexposed picture.
!
If you want to install the camera outdoors, then protect the camera against direct rainfall if possible. The mains adapter must be in a dry location. The connection between camera and mains adapter cable must be protectedagainst moisture.
!
Ensure thatthere is apossible cable routingat the installationlocation.
!
The maximum range of the wireless signal is approx. 100 m (and up to 150 m in optimal conditions) with line of sight contact between camera and monitor. Within buildings the range is greatly reduced by walls and floors, in particular those made of steel reinforced concrete, to a maximum of 20 m. Metal housings, shelves and mirrors also block the wireless signal.
!
The wireless transmission can also be affected by strong electric fields and other wireless equipment. Ensure an adequate distance of the camera and receiver to microwave ovens, cordless phones, mobile phones, wireless devices in the 2.4 Ghz frequency band, electric motors and highvoltage devices orpower cables.
8. Installationandconnectionofthe camera
The cameracan be wallor ceiling mounted .
!
For wallorceiling installationmount thebracket [7]ata suitablelocation usingthescrews[17]andifnecessarythewallplugs[16] provided.
!
Screw the bracket into the appropiate threaded hole in the camera housing.
!
Adjust the angleof the camerato give therequired view andthen tighten thetriangularnut[5]andthewingscrew[6].
!
Screw the antenna [15] into the antenna connection [9] so that the antennaisinanuprightposition.
!
Connectthe DC-plugofthe mainsadaptercable [12]tothemains adapter connection[11]ofthecameracable.
!
Connectthemainsadapterwithasuitablemainsoutlet.
!
ThePOWERLED[2]lightsred.
(s. fig.B: I andII)
9. Connectionpairing
The additionalcameraand themonitorDF25M mustbe pairedwitheach other to establish the wireless connection. The camera delivered in the DF25 Set is alreadypaired withthemonitoron channel1.Inorder toconnectanadditional cameratothemonitor(maximum3additionalcameras)proceedasfollows:
!
OpentheOSDmenubypressingthemenubutton.
!
Select“Pairing”usingthedirectionbuttons.
!
ConfirmusingtheOKbutton.
!
Selectthedesiredchannelusingthedirectionbuttons.
!
ConfirmusingtheOKbutton.
!
Pressthepairingbutton[10]ofthecamerawithin60seconds.
GB - 13
10. Maintenance and cleaning
!
The productsare maintenance-free: donot open thehousings
!
Check thesafety and functionregularly
!
Remove themains adapters fromthe mains socketsbefore cleaning
!
Use asoft, slightly moistcloth or brushto clean thesurfaces
11. Disposal
Packaging material or electrical products must not be disposed of as household waste. Use your recycling system. Details are available from yourlocal authority.
12. Declaration of conformity
Indexa GmbH , Paul-Böhringer-Str. 3, D- 74229 Oedheim declares that this product DF20K complies with the basic requirements and the other relevant regulations of Directive 1999/5/EC. Conformity has been demonstrated. The complete declarationof conformity canbe read at:www.indexa.de This productcan be usedin the followingcountries:
A
D
L
CH
NL
B IRL GB
13. Warranty
In addition to the statutory guarantee from the vendor, the manufacturer warrants this product for 2 years from date of purchase (proof from receipt) according to following conditions.This warranty does not affect your legal rights. The warranty covers use of the product in normal conditions in private households. It only covers manufacturing defects and is limited to the replacement or repair of the faulty components. It does not include wear and tear, or batteries. The warranty applies only when the product is used according to the operating instructions. It does not cover damage arising from misuse, improper handling, application of force, dust, dirt, water or other environmental factors, or from incorrect voltage from batteries or power supply. The warranty is void when the product has been repaired or tampered by unauthorised persons and when it has been used with components which are not specified by the manufacturer. In case of a warranty claim please contact the vendor for details of how to proceed and how to return the product if necessary. Only carriage paid authorised returns will be accepted. Repairs can only be accepted when accompanied by a full description of the fault. After the warranty period has expired repairs will be charged and are not always possible. Warranty claims do not extend the warranty period and the warranty for replacement parts expires with the warranty for the product. Unless there is a statutory obligation, the manufacturer is not responsible for further claims, including peronal or material damages, arising from the use of the product or from nonfunction or misfunction of the product.
Indexa GmbH
Paul-Böhringer-Str. 3
74229 Oedheim
Germany
www.indexa.de
14 - GB
I
Manualediistruzioni
1. Introduzione
Leggere attentamente e completamente il presente manuale di istruzioni. Il manuale delle istruzioni fa parte di questo prodotto e contiene indicazioni importantiperlamessainfunzioneelamanipolazione. Leggereattentamenteecompletamenteilmanualediistruzionidelsetdibase. Osservare sempretutte le indicazionidi sicurezza.In caso didubbi sull'utilizzo dell'apparecchio,consultareuntecnicospecializzato. Conservarequestomanualeconcuraepassarloeventualmenteaterzi.
loro sicurezza o non ricevano da essa indicazioni su come utilizzare l'apparecchio. I bambini devono essere controllati onde evitare che giochino conl'utensile.
3. Dotazionediserie(vediA)
!
TelecameraDF20Kconcavodialimentazione
!
Antenne
!
Alimentatore5VCC
!
Supportoconmaterialedifissaggio
!
Manualediistruzioni
2. Utilizzoconforme
Il monitoraggio radio digitale è composto dalla telecamera DF20K e dal alimentatore.La telecameraaddizioneèunaccessorioopzionalo per DF25A Set,DF15 Sete DF15ASet. aree di accesso pedonali o automobilistiche) con immagini e suono. Il trasferimento delle immagini e dei suoni al ricevitore avviene senza fili con frequenzadi2,4GHz. L'alimentazione elettrica del DF20K avviene mediante gli alimentatori in dotazione,collegatiallacorrentediretea230V~AC,50 Hz. In caso di illuminazione sufficiente la telecamera trasmette un'immagine a colori. Se l'illuminazione ambientale è troppo debole, si accende automaticamente l'illuminazione a infrarossi integrata. Viene illuminata un'area fino a 3 metri e l'immagine video passa in modalità bianco/nero per ottenere una sensibilità maggiore. colori possono essere soggetti ad aberrazione cromatica. monitoraggionell'oscuritàoconcattive condizionidiilluminazione,siconsiglia un'illuminazionesupplementare. Il monitor riesce a ricevere immagini da fino a quattro videocamere senzafili DF20K. I canali possono essere selezionati singolarmente manualmente oppureautomaticamente insequenzamedianteunafunzione scan.E’possibile osservarleanchecontemporaneamentenelloschermosuddivisoinquadranti. Latrasmissioneradioavvienesubasedigitalesu frequenzealternate(hopping) sincronizzate fra telecamera e ricevitore/monitor. Può ricevere i segnali sincronizzati solo il ricevitore "accoppiato" con la telecamera. È presente una funzionediprotezionedall'ascolto. La telecamera è a prova di intemperie (grado di protezione IP66) e quindi è adattanonsolo alcontrollodiambientiinterni,maancheper ilmontaggioedil controllo in ambienti esterni. L'alimentatore deve comunque essere protetto dall'umiditàedall'acqua. La telecamera Osservare lenormeinriferimento allavideosorveglianzain zonecommercialie pubbliche. Una video-sorveglianza non può sostituire l'obbligo dell'utente all'attenzione,allaprevenzioneoallasorveglianza. Ogni altro utilizzo o modifica all'apparecchio è da ritenersi non conforme e comporta notevoli pericoli di incidente. Il produttore nonrisponde per i danni derivantidautilizzononconformeononcorretto. Questo apparecchio non è adatto per persone (compresi i bambini), con limitate facoltà fisiche,sensoriali o psicologiche o senzaesperienza e/o senza conoscenza, a menoche non siano seguiteda una persona responsabiledella
è concepita peril funzionamento in ambienti domesticiinterni.
Serve persorvegliare oggetti(ad es.locali,
A causa della luce a infrarossi, particolari
DF25Set,
Se si desidera un
4.Dotazione
1 Telecamera 2 Microfono 3 Boccola antenna 4 LEDs ainfrarossi
obiettivo
5 6 LED pericollegamenti 7 Sensori dioscuramento 8 PotenzaLED 9 Dado triangolare 10 Vitedifermo 11 Supporto 12 Tastopairing 13 Attaccoalimentatore 14 Alimentatore 15 Viti 16 Tasselli 17 Antenna
(vediA)
5. Specifichetecniche
TelecameraDF20K
Tensionediesercizio 5V CC(alimentatore) Assorbimentodicorrente 340mA
Canali 4 Sensored'immagine 1/10"CMOS Angolodiimmaginetelecamera: ca.39°orizontale Sensibilitàallaluce 1-8Lux (senzaIR-LED) Illuminazione: 9LEDainfrarossi L'immaginealbuio: finoa3m Microfono Zipodiprotezione IP66 Dimensionisenzaantenna(mm) 92xØ42 Temperaturadiesercizio da-10°Ca+40°C
Alimentatore
Tensionediesercizio 230V~50Hz Tensionediuscita 5V CC, 1,0A
"
Integrato
"
I-15
6. Avvertenzedisicurezza
Le seguenti istruzioni servono per la sicurezza e la soddisfazione dell'utente nell'utilizzo dell'apparecchio. Ricordare sempre che l'inosservanza delle istruzionicomportapericolidigraviincidenti.
Pericolo!
vitaesalute.
!
Non lasciare bambiniincustoditi con l'apparecchio,il materiale d'imballo olaminuteria!Rischiodisoffocamento!
!
Nei lavori di perforazione e fissaggio, fareattenzione a non danneggiare condutturedigas,corrente,acquao telecomunicazioni!Pericolodivitaedi lesioni!
!
Maneggiare le condutture con attenzione! Posarle in modo che non possano subiredanni enon cisia pericolodi inciamparvi.Non tirarei cavi su bordiaffilati,e nonschiacciarlie bloccarliinaltro modo.Pericolo divita edilesioni!
!
Sorvegliando i bambini, fareattenzione che la telecamerae il cavo siano fuoridallaloroportata.Pericolodivitaedilesioni!
!
Eviti che la memoria video e l'alimentatore vengano a contatto con l'umiditàenonimmergeremaigliapparecchiinacqua!Pericolodivita!
!
Fare funzionare gli apparecchi solo con gli alimentatori in dotazione. Assicurarsi che prima del collegamento alla rete dell'alimentatore, la corrente di rete sia,secondo le prescrizioni, di 230 V~, 50 Hz e chesia presenteunfusibileanorma.
Attenzione!
dannimateriali.
!
Non collocare gli apparecchi nelle vicinanze di fuoco, calore o ad alte temperaturecontinue!
!
Proteggere gli apparecchi da sollecitazioni meccaniche eccessive e scossoni!
!
Proteggeregliapparecchidaiforticampimagneticioelettrici!
!
Utilizzare gli apparecchi solo con le parti originali fornite o gli accessori originali!
!
Primadelmontaggioe dellamessainesercizio,controllarechela fornitura nonpresentidanniechesiacompleta!
!
Se l'apparecchio non viene utilizzato per molto tempo, estrarre la spina dallapresaelettrica.
!
Non collegare un apparecchio danneggiato (ad es. per danni da trasporto). In caso di dubbio, chiedere al servizio clienti. Riparazioni ed interventi sugli apparecchi possono essere svolti solo da personale specializzato.
In caso di inosservanza di questa indicazione, pericolo per
In casodiinosservanza diquesta indicazione,pericolodi
7. Posizionamentodellatelecamera
Prima di montarela telecamera, studiare illuogo di montaggio. Provarese in questo luogo la telecamera funziona correttamente e controllare la trasmissioneradio.
costante. Controllare preferibilmente prima del montaggio l'immagine dellatelecamera.Atalescopomettere infunzionel'apparecchioetenerela telecamera nella posizione desiderata. Se necessario, modificare la posizionedellatelecamera,finoaquandol'inquadraturanonèottimale.
!
Selezionare ladistanzafra telecameraooggetti secondoilriconoscimento dettaglidesiderato.
!
La telecamera possiede un'illuminazione ad infrarossi [3] per le zone vicine. Questa viene attivata da sensori di oscuramento [14]. Attraverso un'illuminazione ulteriore dell'ambientedi notte è possibilemigliorare la qualitàdell'immaginedellatelecamera.
!
Tenerepresente che il luogodi montaggio dellatelecamera e delmonitor dovrebbe essereesente dapolveree vibrazionie chedovrebbe esserviuna buonaventilazione.
!
Fareattenzionechenellevicinanzenonvisiaunapresadirete.
!
Se la telecamera deve essere montata all'esterno, il luogo di montaggio dovrebbe essere protetto dalla pioggia diretta. L'alimentatore dovrebbe trovarsi in ambiente interno. I collegamenti dell'alimentatore devono essereprotettiinmodochenonvipossapenetrareumidità.
!
Tenere presente che vi sia un passaggio adeguato per il cavo di alimentazione.
!
La portata massima della trasmissione radio èdi circa 100 m (in caso di condizioni ottimali fino a 150 m) con contatto visivo fra telecamera e monitor. Negli edifici, la portata viene ridotta notevolmente dalle pareti (inparticolare quelledicemento) edaisoffitti,(circa 20m).Le superficidi lamiera, ad es. frigorifero, ripiani in lamiera e specchi schermano la trasmissioneradio.
!
La trasmissione radio può essere compromessa da forti campi elettromagnetici e altre apparecchiature radio. Tenere conto che vi deve essere una sufficiente distanza con: forni a microonde, radiotelefoni, cellulari, apparecchi radio nella gamma 2,4 GHz, motori elettrici e linee dell'altatensione.
8. Montaggio e collegamento della
telecamera
La telecamera è adatta al montaggio a parete oppure su un soffitta (vedi B:
I/II).
!
Perilmontaggioaparete osu soffittofissi ilsupporto[7] dellatelecamera conl'aiutodellevitifornite[17]edeitasselli[16]sulposto desiderato.
!
Avvitarelafilettaturadel sostegnonelsupporto.
!
Orientare latelecamera eavvitarela vitedi fissaggiolaterale sulsupporto deldadotriangolare[5]elavitedibloccaggio[6].
!
Avvitarel'antenna[15] sullaboccola[9].
!
Collegare il connettore della bassa tensione dell'alimentatore [12] alla presadellatensionediesercizio[11]dellatelecamera.
!
Inserirel'alimentatoreinunapresadirete.
!
IlLEDPOWER[2]siaccende.
Osservareiseguentipunti:
!
Latelecamera deveesseremontatainmodo chelalucediretto oiraggidel sole colpiscano direttamente l'obiettivo perché ciò potrebbe compromettere l'immagine. Tenere conto che la posizione del sole non è
16 - I
9. Creazionedelcollegamento
La telecamera addizione contenuta nel set è già accoppiata di fabbrica con il canale1delmonitor.Se sicollegaunatelecameraaddizione(finoamassimo3 telecamereaggiuntive)conilmonitor,procederecomesegue:
!
!
Aprirelaschermatamenupremendounavolteiltastodelmenu.
!
Conitastidirezionaliselezionare“Pairing”.
!
ConfermareconiltastoOK.
!
Conitastidirezionaliselezionareilcanaledesiderato.
!
ConfermareconiltastoOK.
!
Premereentro60secondiiltastodipairing[10]sullatelecamera.
10. Manutenzioneepulizia
#
Questi apparecchi sono esenti da manutenzione. Per questo motivo non devonomaiessereaperti.
#
Controllareregolarmentelasicurezzatecnicaedilfunzionamento.
#
Primadipulirli,scollegarlidall'alimentazioneelettrica.
#
Pulirel'esternodegli apparecchiconunpanno morbido,appenainumidito ounpennello.
11. Smaltimento
Non gettare i materiali di imballo o gli apparecchi obsoleti tra i rifiuti domestici,ma riciclarli.ChiederealComunele informazionisulcentrodi raccoltaodiriciclaggioacuirivolgersi.
autorizzate o qualora l'apparecchio venga dotato di o utilizzato con parti aggiuntiveoaccessorienonadatteall'apparecchio,lagaranziadecade. Duranteil periododigaranziainformarsisulle modalitàdispedizionediritorno pressoladittaresponsabiledella vendita.Lespedizionidiritornodevonoessere ben imballate e devono avvenire franco destinazione. Non si accettano spedizioni non autorizzate o non affrancate. Le riparazioni possono essere eseguite solo quando è inclusa unadescrizione dettagliata del difetto. Inoltre vanno rispediti solo sistemi completi. Scaduto il periodo di garanzia, le riparazioni sonoapagameto enonsempre possibili.Leprestazioni digaranzia nonimplicanonéunprolungamentodelperiododi garanzianédannooriginea un nuovo periodo di garanzia. Il periodo di garanzia per le parti di ricambio montateterminaconilperiododigaranziageneraledell'apparecchio. Se lalegge nonprevede un'assunzionedi responsabilitàcogente, sonoescluse ulteriori rivendicazioni, in particolare in relazione a danni subiti da cose o persone durante l'utilizzo o per il mancato funzionamento o il malfunzionamentodell'apparecchio.
12. Dichiarazionediconformità
Con la presente, INDEXA GmbH, Paul-Böhringer-Str. 3, D - 74229 Oedheim, dichiara che questoprodotto DF20Kè conforme airequisiti di basee alle altre specifiche della direttiva 1995/5/EG. La dichiarazione di conformità del presenteprodottoèreperibilesulsitowww.indexa.de. Ilpresenteapparecchiopuòfunzionareneiseguentipaesi.
A
D
L
CH
NL
B IRL GB
13. Garanzia
Oltre alla garanzia di legge, per questo apparecchio il produttore offre all'acquire dalla data d'acquisto (comprovata dalla ricevuta d'acquisto). Tale termine di garanzia vale soloper il primo acquirentee non è cedibile.Tale garanzia vale solo per l'utilizzo in condizioni abitative normali all'interno di abitazioni private.Idirittisancitidallaleggenonvengonolimitatidatalegaranzia. Lagaranzia èvalidasolo perdifettidimateriale ecostruzioneedè limitataalla sostituzioneo riparazionedegliapparecchidifettosi.Laprestazione digaranzia è limitata in ogni caso al normale prezzo commerciale dell'apparecchio. La garanzia non vale per le parti soggette a usura, le batterie né le batterie ricaricabili. Tale garanzia vale solo qualora vengano rispettate le istruzioni per l'uso e la manutenzione. Sono esclusi dalla garanzia i danni riconducibili ad abusi, utilizzoinappropriato,agentiesterni,polvere, sporcizia,acquao,ingenerale,a condizioni ambientali anomale così come i danni causati da sovratensioni, batteriericaricabili,batterieodaun'alimentazionedicorrentenonidonea. Qualora vengano effettuate riparazioni o interventi da parte di persone non
nte, alle condizioni riportate di seguito, una GARANZIA DI 2 ANNI
Indexa GmbH
Paul-Böhringer-Str. 3
74229 Oedheim
Germania
www.indexa.de
I-17
Loading...
