Kompakt riasztórendszer
Használati útmutató ..........
CA 300
Bevezetés
Bevezetés
A készülék üzembeállításakor olvassa el figyelmesen a
használati útmutatót, miközben az ábrákat tartalmazó oldal
legyen kihajtva. A használati útmutató a készülékhez tartozik,
fontos üzembe helyezési és használati tudnivalókat tartalmaz.
Vegye figyelembe az összes biztonsági tudnivalót!
Üzembeállítás előtt ellenőrizze, hogy az összes egység
helyesen van-e felszerelve. Ha kérdései vannak, vagy nem
biztos a készülék kezelése felől, kérdezzen meg egy
szakembert. Gondosan őrizze meg a használati útmutatót! Ha
a készüléket egy harmadik személynek átadja, minden
dokumentációt adjon oda neki.
Rendeltetésszerű használat
A CA 300 kompakt riasztórendszer speciálisan kisebb
objektumok, pl. egyszobás lakások, nyaralók, lakókocsik,
garázsok számára készült. Az elemes táplálás (8 db elem 1,5
V-os elem (LR6, AA, alkáli) (nem része a szállításnak))
következtében a készülék hálózati csatlakozás nélküli
objektumokhoz is alkalmas. A vezérlőegység egy felhasználói
kód (egy- tízjegyű) segítségével programozható. A
vezérlőegység és a mozgásérzékelő kizárólg száraz belső
helyiségben alkalmazható. A hangos külső sziréna beltérben
és kültérben egyaránt alkalmazható. A készülék csak
magánhasználatra való. Minden más használat vagy a
készülék módosítása rendeltetésellenesnek minősül, és
jelentős veszélyekkel jár. A gyártó nem vállal felelősséget a
szakszerűtlen használatból vagy helytelen kezelésből fakadó
károkért.
A szállítás tartalma
1 vezérlőegység
4 rögzítőcsavar, 22 x 4 mm
4 tipli, 27 x 6 mm
1 külső sziréna
2 rögzítőcsavar, 22 x 3 mm
2 tipli, 22 x 5 mm
1 mozgásérzékelő
2 kétoldalas ragasztócsík, 15 x 45 x 2 mm (m x h x v)
10 kábelrögzítő (szeggel együtt)
1 db használati útmutató

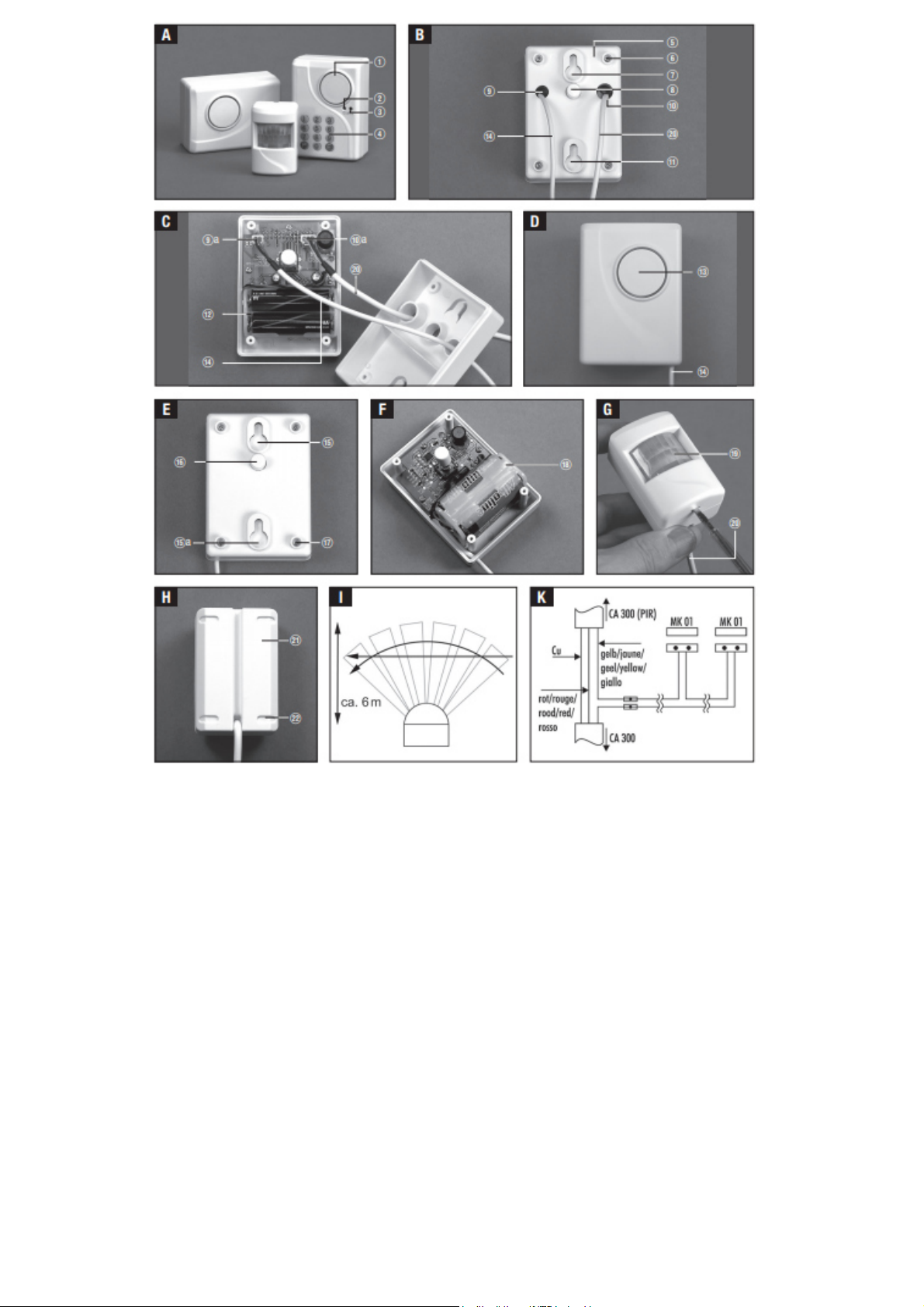

Kivitel
a vezérlőegység előlapja (lásd A
ábra) Q hangszóró (belső sziréna)
W LED (zöld)
E
LED
(pir
os)
R
nyomógombmező
a vezérlőegység hátlapja (lásd B
ábra ) T a ház hátlapja
Y tartócsavar (4 x) U felső
szerelőtartó I
szabotázsérintkező
O kábelátvezetés (külső sziréna / vezérlőegység) P
kábelátvezetés (mozgásérzékelő / vezérlőegység) { alsó
szerelőtartó
w kábel (hüvellyel együtt) (külső sziréna / vezérlőegység) i
kábel (mozgásérzékelő / vezérlőegység)
Hátlap (nyitva) / vezérlőegység elemtartója
(lásd C ábra)
O
a külső sziréna dugaszos csatlakozása
P
a mozgásérzékelő dugaszos
csatlakozása
w kábel (hüvellyel együtt) (külső sziréna / vezérlőegység) i
kábel (mozgásérzékelő / vezérlőegység)
külső sziréna előlapja (lásd D ábra)
q hangszóró (külső sziréna)
w kábel (hüvellyel együtt) (külső sziréna / vezérlőegység)
} elemtartó
külső sziréna hátlapja (lásd E ábra)
e felső szerelőtartó
ea
alsó szerelőtartó
szabotázsérintkező
t tartócsavar (4 x)
r
4 HU
a külső sziréna elemtartója (lásd F
ábra) y elemtartó
mozgásérzékelő előlapja (lásd G ábra) u
infravörös érzékelő
i kábel (mozgásérzékelő / vezérlőegység)
a mozgásérzékelő hátlapja (lásd H
ábra) o a ház hátlapja
p szerelőlyukak kitörési helyei
Műszaki adatok:
Vezérlőegység
Tápfeszültség: 6 V
Készenléti áram: kb. 0,1 mA
Riasztási áram: max. 120 mA
Tápáramellátás: 4 db 1,5 V-os elem
Készenlét: kb. 1 év
Elemfigyelmeztetés: 4,5 V
Bemeneti késleltetés 8 másodperc:
Kimeneti késleltetés 30 másodperc
Szabotázsvédelem: leszerelés ellen
Belső sziréna: kb. 100 dB (A) 1 m távolságban
Riasztási idő kb. 60 másodperc
(LR6, AA, alkáli)
(nem része a szállításnak)
LED:
Elemállapot figyelmeztetés:
piros
Kimeneti késleltetés: zöld
Hangszóró csipogó hang gombnyomáskor (a
Kezelés: 3 x 4-es matrix-tasztatúra, egytízjegyű
Üzemi hőmérséklet: kb. -10°C-tól +39°C-ig
Méretek: 6,5 x 9,0 x 4,0 cm
A ház anyaga: ABS műanyag
felhasználói kód megváltoztatása)
dallam (a személyes
felhasználói kód megerősítése)
felhasználói kód
Bevezetés
Mozgásérzékelő:
Érzékelő: passzív infravörös
Érzékelési tartomány: kb. 90°
Hatótávolság: kb. 6 m 20°C-on
Üzemi hőmérséklet: kb. -10°C-től +39°C-ig
Méretek: 4,1 x 6,0 x 3,2 cm
A ház anyaga: ABS műanyag
Kábelhossz: kb. 300 cm (hüvellyel együtt)
Szabotázsvédelem: kábelátvágás ellen
Külső sziréna
Tápfeszültség: 6 V
Áramfelvétel: max. 120 mA
Tápáramellátás: 4 db 1,5 V-os elem
Szabotázsvédelem: kábelátvágás és
Piezoriasztás: kb. 105 dB (A) 1 m távolságban
Riasztási idő Szabotázsriasztás: kb. 120 másodperc
Kábelhossz: kb. 300 cm (hüvellyel együtt)
Üzemi hőmérséklet: -10°-tól +39°C-ig
Méretek: 6,5 x 9,0 x 4,0 cm
A ház anyaga: ABS-műanyag
Biztonsági tudnivalók
Az alábbi információk az Ön biztonságára és
elégedettségére szolgálnak a CA 300 kompakt
riasztórendszer használatakor.
Gondoljon arra, hogy ezeknek a biztonsági tudnivalóknak a
figyelmen kívül hagyása jelentős baleseti veszélyeket
idézhet elő.
Az alkalmazott jelek és fogalmak magyarázata:
Veszély! Ha nem veszi figyelembe ezeket a
figyelmeztetéseket,
életét és egészségét veszélyezteti.
Figyelem! Ezeknek a megjegyzéseknek a figyelmen
kívül hagyása miatt anyagi kára lehet.
Javaslat! Ezeknek a megjegyzéseknek a tekintetbe
vételével optimális eredményeket érhet el.
(LR6, AA, alkáli)
(nem része a szállításnak)
leszerelés ellen
Mozgásriasztás: kb. 60 másodperc
H
5
H
Biztonsági tudnivalók
Veszély!
• Ne hagyja a kisgyerekeket felügyelet nélkül a csomagolási
anyagokhoz férni. Különben fulladás miatti életveszély áll
fenn.
• Ne engedje a gyerekeket a készülékkel játszani.
Különben élet- és sérülésveszély áll fenn.
• Ne alkalmazza a készüléket beteg és fogyatékos emberek
és állatok jelenlétében!
Az erős szirénahang nekik élet- és sérülésveszélyt jelent.
• A felszerelés közben ne sértsen meg gáz-, elektromos-,
víz- vagy távközlési vezetékeket.
Különben élet- és sérülésveszély, továbbá anyagi kár
lehetősége áll fenn.
• Ne érjen a bőréhez és a testéhez kifolyt vagy sérült elem!
Használjon alkalmas védőkesztyűt és védőruházatot!
Különben a maró hatású savak élet- és sérülésveszélyt
okozhatnak.
• Ne szerelje a készüléket tűz, hőforrás vagy 50°C feletti
hőmérsékletű tartós hőforrás közelébe!
• Ne zárja rövidre és ne töltse az elemet. Máskülönben
robbanás miatti életveszély áll fenn.
• Ne tegye ki a fülét hosszabb ideig az erős szirénahangnak.
Gondoskodjon arról, hogy a hangszóró ne közvetlenül a füle
mellett szólaljon meg. Különben súlyos halláskárosodás
következhet be.
• A kompakt riasztórendszert csak fülvédő viselése mellett
szerelje, és vigyázzon arra, hogy ne legyenek mások a
környéken, főleg gyerekek ne! Különben súlyos
halláskárosodás következhet be.
• Kezelje óvatosan a vezetékeket! Vezesse úgy őket, hogy
ne sérülhessenek meg, és ne okozzanak botlásveszélyt.
Különben élet- és sérülésveszély áll fenn.
• Tartsa távol a háziállatokat és a gyerekeket a kompakt
Máskülönben robbanás miatti életveszély áll fenn.
riasztórendszertől! Az erős szirénahang
halláskárosodást okozhat, továbbá pánik-és
menekülési reakciókat válthat ki. Különben élet- és
sérülésveszély áll fenn.
Figyelem!
• Kizárólag 1,5 V-os LR6 (AA, alkáli) (nem része a
szállításnak) elemeket alkalmazzon!
• Elemek berakásakor ügyeljen a helyes polaritásra.
• Ha hosszabb ideig nem fogja használni a készüléket, vegye
ki belőle az elemeket!
• Csak új elemeket használjon, semmi esetre se használtat.
• Ne takarja el tárgyakkal a kompakt riasztórendszer
egységeit! Ellenkező esetben a működésképesség
elromolhat.
• Akadályozza meg, hogy a kompakt riasztórendszerre
nedvesség jusson!
• Védje meg a kompakt riasztórendszert erős mágneses
vagy elektromos tér behatásától és erős mechanikai
igénybevételtől, valamint rázkódásoktól!
• Csak a rendszerhez illő együttszállított eredeti alkatrészeket
alkalmazzon.
• Üzembeállítás előtt ellenőrizze, hogy az egységeket a
használati útmutatónak megfelelően szerelte-e össze.
• A leszállított egységek összeszerelése és üzembeállítása
előtt ellenőrizze, hogy minden megvan-e és ép-e. Ne vegyen
használatba sérült készüléket. Lépjen kapcsolatba egy
szakszervízzel.
• Javításokat csak meghatalmazott és erre kiképzett
szakemberrel végeztessen! Egyébként a szakszerűtlen
használat miatti károsodás és a garancia elvesztése
fenyeget.
• Vigyázzon arra, hogy a mozgásérzékelő ne sérüljön meg a
szerelési furatok felfúrásakor!
• A kompakt riasztórendszert csak egy
6
száraz vagy nedves ruhával tisztítsa - ne merítse vízbe!
Javaslat!
• Irányozza úgy be a mozgásérzékelőt, hogy az észlelési
területen ne legyen hőforrás, pl. fűtőtest vagy szellőzőnyílás.
Ezeknek az objektumoknak a hősugárzását a működő
mozgásérzékelő hőkibocsátó testek mozgásának ismerheti
fel, és így hibás riasztást adhat.
• A rendszer elemeit csak a „Műszaki adatok“-ban megadott
üzemi hőmérsékleten szabad alkalmazni. Az annál
magasabb vagy alacsonyabb hőmérsékletek működési
zavarokat okozhatnak.
Üzembe helyezés
Előkészület és a szükséges anyagok
A megadott anyagok nem részei a szállításnak. Nem
kötelező adatokról és tájékoztató jellegű értékekről van itt
szó. Az anyagok tulajdonságait a helyszín egyedi adottságai
határozzák meg.
A következőkre van szüksége:
- 8 db 1,5 V-os LR6 (AA, alkáli) elem
(nem része a szállításnak) a vezérlőegység és a külső
sziréna táplálására.
- Egy ceruza a felszerelési helyek bejelölésére.
- Egy kereszthornyos csavarhúzó a rögzítőcsavarok és a
tiplik beépítéséhez.
- Egy ütvefúró gép (fúróheggyel együtt) a rögzítőcsavarok
és a tiplik beépítéséhez.
- Egy kézi fúrógép / ø 2 mm-es elektronikai csavarhúzó a
mozgásérzékelő házának a hátlapján (o) lévő p
szerelőlyukak kifúrására.
- Egy fülvédő.
Biztonsági tudnivalók / üzembeállítás
A vezérlőegység elhelyezése
A vezérlőegységet kizárólag száraz belső
helyiségben szerelje fel.
Legyen jól hozzáférhető, de ne azonnal látható helyen.
Külső sziréna
A külső szirénát lehetőleg az időjárás által védett
külső helyen, vagy száraz belső helyiségben szerelje
fel.
Legyen jól hallható, de a betörők által ne legyen
könnyen hozzáférhető.
Mozgásérzékelő
A mozgásérzékelőt egy száraz belső helyiségben
szerelje fel kb. 1,5 - 2 méter magasságban.
Úgy helyezze el, hogy egy betörő által feltételezhetően
bejárt tartományt (kb. 6 méter) észlelje (lásd I ábra).
A mozgásérzékelő az észlelési tartományban mozgó
hőforrásokra reagál. Válassza úgy meg ezt a tartományt,
hogy az állatok és más változó hőforrások, mint pl. a
fűtés vagy fénynek való kitettség (például a napsütés
vagy halogénsugárzás) ne kelthessen téves risztást. A
mozgásérzékelő hatótávolsága függ az objektum
hőmérsékletétől, méretétől és mozgásirányától.
Alapjában véve az érzékelő jobban felismeri a hozzá
képest keresztirányú mozgásokat, mint az egyenesen
feléje vagy vele ellentétesen történő mozgásokat.
Lehetőleg egy sarokban szerelje fel az érzékelőt, ahol se
ablak, se fűtőkészülék nem esik a mozgásérzékelő
észlelési tartományába.
Felszerelés
Javaslat! Győződjön meg az érzékelő és a külső
sziréna telepítése előtt arról, hogy a kábelek elég
hosszúak-e az áthidalandó távolsághoz. Ügyeljen arra,
H
7
Üzembeállítás / felszerelés
hogy a kábeleket ne húzza át éles széleken, ne préselje
össze vagy ne csípje be. A kábeleket lehetőleg a betörő
által hozzáférhetetlen módon vezesse. A tíz
kábelrögzítőt a falhoz, mennyezethez vagy a padlóhoz
való rögzítésre alkalmazza.
Vezérlőegység
Csavarja ki a vezérlőegység négy tartócsavarjátY, és
vegye le a ház hátlapját T.
Jelöljön be egymás fölött 60 mm-re lévő két lyukat a
kiválasztott helyen.
Fúrjon ki két lyukat (27 x 6 mm) a két tipli számára, és
tolja beléjük a tipliket. Csavarja be a két rögzítőcsavart
(22 x 4 mm) a tiplikbe úgy, hogy a csavarfejek még kb. 5
mm-t kiálljanak.
Vezesse át a mozgásérzékelő i kábelét a
vezérlőegység hátlapján a nagyobb méretű
kábelátvezetőn.
Csatlakoztassa ezt a vezérlőegység alaplapján lévő 3
pólusú dugóhoz (lásd C ábraPa).
Vezesse át a külső sziréna w kábelét a vezérlőegység
hátlapján a kisebb méretű kábelátvezetőn.
Csatlakoztassa ezt a vezérlőegység alaplapján lévő 2pólusú dugóhoz (lásd C ábra Oa).
Rakjon be helyes polaritással négy 1,5 V-os LR6 (AA,
alkáli) elemet (a spirálrugóhoz az elemek negatív
pólusát) az elemtartóba } . Kétszeri csipogás hangzik
fel.
Sűlyessze ismét vissza az elemtartót } a vezérlőegység
elemtartójába, és rögzítse a ház hátlapját T a négy
tartócsavarral Y.
Csúsztassa rá egyszerre a felső szerelőtartót U a felső
csavarfejre és az alsó szerelőtartót { az alsó csavarfejre.
Igazítsa be úgy a csavarfejeket, hogy az egység
szilárdan üljön rajtuk.
Úgy tegye ezt, hogy a szabotázsérintkező I (a
8 H
ház hátlapján) benyomódjon, és azonos szintben
felfeküdjön a felszerelési hely felületére.
Külső sziréna
Javaslat! Ha a külső sziréna számára egy
kábelátvezetést kell kifúrnia, annak a szirénaház mögött
rejtve kell lennie. Figyeljen arra, hogy a lyuk elég nagy
legyen a kábel hüvelye w számára. Vezesse be a
sziréna kábelét kívülről a lyukon át, és kösse össze a
dugóját a vezérlőegységgel a fentebb leírtak szerint.
Jelöljön be egymás fölött 60 mm-re lévő két lyukat a
kiválasztott helyen.
Fúrjon ki két lyukat (27 x 6 mm) a két tipli számára, és tolja
beléjük a tipliket.
Csavarja be a két rögzítőcsavart (22 x 4 mm) a tiplikbe
úgy, hogy a csavarfejek még kb. 5 mm-t kiálljanak.
Csavarja ki a külső sziréna négy tartócsavarját, és
vegye le a ház hátlapját.
Rakjon be helyes polaritással négy 1,5 V-os LR6 (AA,
alkáli) elemet (a spirálrugóhoz az elemek negatív
pólusát) az elemtartóbay .
Sülyessze ismét vissza az elemtartót y a külső
szirénába, és rögzítse a ház hátlapját a négy
tartócsavarral
Csúsztassa rá egyszerre a felső szerelőtartót e a felső
csavarfejre és az alsó szerelőtartót e az alsó csavarfejre.
Igazítsa be úgy a csavarfejeket, hogy az egység
stilárdan üljön rajtuk.
Úgy tegye ezt, hogy a szabotázsérintkező r (a ház
hátlapján) benyomódjon, és azonos szintben felfeküdjön
a felszerelési hely felületére.
Mozgásérzékelő
Kétoldalas ragasztócsíkok
Rögzítse a mozgásérzékelőt a kétoldalas ragasztócsík
segítségével.
vagy
Rögzítőcsavarok és tiplik
Figyelem! Vigyázzon arra, hogy a mozgásérzékelő ne
sérüljön meg a szerelési furatok felfúrásakor!
Oldja fel a mozgásérzékelő háza előlapjának a
reteszelését egy kis laposvégű csavarhúzóval (lásd G
ábra), és vegye le a ház o hátlapját. Fúrjon ki a kézi
fúrógép / a ø 2 mm-es elektronikai csavarhúzó
segítségével két kijelölt kitörési helyet p
szerelőlyukak céljára.
mellett vagy egymás felett is.
Jelölje át szerelőlyukakat p a kiválasztott helyre.
két lyukat (22 x 4 mm) a két tipli számára, és tolja beléjük
a tipliket.
Csavarozza fel szilárdan ház hátlapját o két
rögzítőcsavarral (22 x 3 mm) a tiplikre. Rakja fel a ház
előlapját úgy, hogy a hátsó felső pereme a ház
hátlapjánál o legyen. Majd hajtsa teljesen lefelé az
előlapot, amíg be nem pattan a helyére.
Ezek lehetnek egymás
Bővítés nyitásérzékelővel (opcionális)
A CA 300 riasztórendszer max. 6 db reed-érintkezővel
(mágneses érintkező nyitásérzékelőül (NC) pl. MK 01)
egészíthető ki. Az érintkezőket nyitásérzékelőként
alkalmazhatja ablakokon vagy ajtókon, amelyek a rendszer
élesítésekor már be vannak csukva. Ne használjon reedérintkezőt olyan ajtó megfigyelésére, amelyen át kell
elhagynia a védett területet, mivel a nyitásérzékelő vezetéke
max. 8 másodperces bemeneti kimeneti késleltetést
engedélyez.
Óvatosan távolítsa el kb. 25 mm hosszban a
mozgásérzékelőhöz menő kábel fehér köpenyét (lásd K
ábra).
Vágja el a sárga eret, és csatlakoztassa a reedérintkezőt
(reedérintkezőket) egy sorba kötött kéteres kábellel.
Szigetelje el egymástól szigetelőszalaggal a kábeleket
Szerelés
a kábel megszakítási helyének a szilárd összekötésére.
Kezelés
A kompakt
riasztórendszer„élesítése“
(aktiválása)
Fúrjon ki
Kimeneti késleltetés
A kompakt riasztórendszer egy csipogó hangot hallat, a LED
W (zöld) kb. 30 másodpercre kigyullad. A kb. 30
másodperces kimeneti késleltetés ideje alatt át lehet menni a
megfigyelési területen anélkül, hogy a kompakt
riasztórendszer kiváltaná a riasztást. Ha a kimeneti
késleltetés alatt a rendszer mozgást észlel, egy rövid
csipogás hallható, és a 30 másodperces kimeneti késleltetés
újra kezdődik. A kimeneti késleltetési idő befejezte után a
LED W (zöld) kialszik. A rendszer élesre van állítva /
aktiválva van.
A kompakt riasztórendszer inaktiválása
Bemeneti késleltetés
Ha a mozgásérzékelő mozgást észlel, egy rövid csipogás
hallható, és a kb. 8 másodperces bemeneti késleltetés
aktiválódik.
Nyomja meg kétszer az 1 gombot a nyomógombmezőn
R. Ezzel beadja a felhasználói kódot (gyári beállítása
11). Nyomja meg ezután egyszer az E gombot a
nyomógombmezőn R. Ezzel megerősíti a felhasználói
kódot.
A bemeneti késleltetés ideje alatt adja be a felhasználói
kódot a rendszer inaktiválása céljából.
Nyomja meg kétszer az 1 gombot a nyomógombmezőn
R
. Ezzel beadja a felhasználói kódot
(gyári beállítása 11).
egyszer az E gombot a nyomógombmezőn R. Ezzel
megerősíti a felhasználói kódot.
A kompakt riasztórendszert inaktiválta, és megerősítésül
két csipogó hang hangzik fel.
Nyomja meg ezután
H
9
H
Kezelés
Ha nem a helyes felhasználói kódot adta be, a kompakt
riasztórendszer négy csipogó hangot hallat.
Riasztás
A riasztást a következő okok váltják ki (a kompakt
riasztórendszer aktiválva van):
Riasztási jelek
A vezérlőegység belső szirénája és a külső sziréna kb. 60
másodpercig erős szirénahangot kelt.
Ezután a kompakt riasztórendszer újra élesre állítja magát. Ha
a külső sziréna w kábelét átvágták, leválasztották, vagy a
külső szirénát eltávolították a felszerelési helyéről, a külső
sziréna kb. 60 másodpercig erős szirénahangot kelt.
A riasztás megszakítása
A felhasználói kód megváltoztatása
A passzív infravörös mozgásérzékelő mozgást észlelt, és
a felhasználói kódot nem adták be helyesen a bemeneti
késleltetés (8 másodperc) ideje alatt. A vezérlőegységet
eltávolították a felszerelési helyéről, a szabotázsérintkező
I működésbe lépett a szabotázskísérlet miatt.
A külső sziréna kábelét w átvágták, leválasztották, vagy
a külső szirénát eltávolították a felszerelési helyéről (a
külső sziréna megszólal). A mozgásérzékelőhöz menő
kábelt átvágták vagy leválasztották (riasztás 8 másodperc
késleltetéssel).
A riasztás kioldása után adja be a felhasználói kódot a
rendszer inaktiválására. Nyomja meg kétszer az 1
gombot a nyomógombmezőn R
. Ezzel beadja a
felhasználói kódot (gyári beállítása
11).
Nyomja meg ezután egyszer az E gombot a
nyomógombmezőn R. Ezzel megerősíti a felhasználói
kódot.
Javaslat! Változtassa meg a gyárilag beállított
felhasználói kódot az üzembeállítás után azonnal saját
személyes kódjának a beadása által.
Változtassa meg a gyárilag beállított 11 felhasználói kódot, és
adja be saját személyes felhasználói kódját:
Válassza ki a személyes felhasználói kódját. Ez a kód
legfeljebb tíz számból állhat. Egy 3-tól 5-jegyű
felhasználói kódot gyorsan
be lehet adni.
Jegyezze meg és írja fel a kódot, és őrizze meg ezt a
feljegyzést a betörő által elérhetetlen helyen.
A kompakt riasztórendszert csak a helyes felhasználói
kód (gyárilag beállított vagy személyes)
beadása esetén tudja kezelni. Nyomja meg kétszer az 1
gombot a nyomógombmezőn R
. Ezzel beadja a
felhasználói kódot (gyári beállítása
11).
Nyomja meg ezután egyszer az E gombot a
nyomógombmezőn. Felhangzik egy csipogó hang, és a
zöld LED W villog. A nyomógombmező
számjegygombjainak a megnyomásával R adja be az új
személyes felhasználói kódját. Majd nyomja meg egyszer
a P gombot a nyomógombmezőn R. A vezérlőegység egy
dallamot szólaltat meg, amellyel visszaigazolja a
személyes felhasználói kód beadását.
Elemcsere
1. Csavarja ki a vezérlőegység hátlapjának a négy
tartócsavarját, és vegye ki a négy elemet
} az elemtartóból. Rakjon be helyes polaritással négy 1,5 V-os
LR6 (AA, alkáli) elemet (a spirálrugóhoz az elemek negatív
pólusát) a }vezérlőegység elemtartójába. Sülyessze ismét vissza
az elemtartót } vezérlőegységbe, és rögzítse a ház hátlapját T a
négy tartócsavarral Y.
Figyelem! Az elemcserét kizárólag inaktív kompakt
riasztórendszerrel hajtsa végre.
Javaslat! Az állandó magas vagy alacsony hőmérséklet
és a magas páratartalom lerövidítheti az elemek
élettartamát. Az elemeket kb. 1 év üzem után cserélje ki.
10
2. Csavarja ki a külső sziréna hátlapjának a négy
tartócsavarját, és vegye ki a négy elemet az elemtartóból. y
Rakjon be helyes polaritással négy 1,5 V-os LR6 (AA, alkáli)
elemet (a spirálrugóhoz az elemek negatív pólusát) a külső
sziréna y elemtartójába. Sűlyessze ismét vissza az elemtartót
a y a külső szirénába, és rögzítse az elemtartó fedelét a négy
tartócsavarral.
Elemcsere után a kompakt riasztórendszer kezelését csak a
gyárilag beállított 11 felhasználói kóddal lehet elkezdeni.
Végezze el a felhasználói kód megváltoztatását.
A vezérlőegység figyelmeztető jelzést ad, amint az elemek
által szállított tápáram nagyon lecsökken. A vezérlőegység
kb. 20 másodpercenként egy csipogó hangot bocsát ki, és a
LED E villog.
Ebben az esetben cserélje ki mind a nyolc elemet új 1,5 V-os
LR6 (AA, alkáli) elemmel. Máskülönben hibás riasztásokra
kerülhet sor.
Visszaállítási (reset) funkció
Elemcsere után a kompakt riasztórendszer kezelését csak a
gyárilag beállított 11 felhasználói kóddal lehet elkezdeni.
Végezze el a felhasználói kód megváltoztatását.
Karbantartás és tisztítás
A kompakt riasztórendszer karbantartását és tisztítását
inaktivált állapotban végezze. Ellenőrizze rendszeresen
a készülékek műszaki biztonságát és működését. Ha
hosszú ideig nem fogja használni a készüléket, vegye ki
belőle az elemeket. A műanyag felületek tisztítására
használjon egy szálmentes ruhát és enyhe tisztítószert
(oldószert nem).
Kezelés | hibakeresés
H 11
Loading...
