Pentair BASICLOGO AD 25, BASICLOGO AD 910, BASICLOGO AD 00 E, BASICLOGO AD 00, BASICLOGO AD 46 Instruction Manual

BASICLOGO

AD 00 E - AD 00 - AD 25 - AD 46 - AD 610 - AD 910

DE Original­Betriebsanleitung

JUNG-PUMPEN.DE B 44224-30-1806

EN Instruction Manual
FR

Instructions de service
NL Gebruikshandleiding
IT Istruzioni per l‘uso

PL Instrukcja eksploatacji
CZ Návod pro provoz
SK Návod na prevádzku
HU Üzemeltetési útmutató
RO Manual de utilizare

DEUTSCH

Sie haben ein Produkt von JUNG PUMPEN gekauft und da­mit Qualität und Leistung erworben. Sichern Sie sich diese
Leistung durch vorschriftsmäßige Installation, damit unser
Produkt seine Aufgabe zu Ihrer vollen Zufriedenheit erfüllen
kann. Denken Sie daran, dass Schäden infolge unsachgemä­ßer Behandlung die Gewährleistung beeinträchtigen. Beach­ten Sie deshalb die Hinweise der Betriebsanleitung!

Dieses Gerät kann von Kindern ab 8 Jahren und darüber
sowie von Personen mit verringerten physischen, sensori­schen oder mentalen Fähigkeiten oder Mangel an Erfahrung
und Wissen benutzt werden, wenn sie beaufsichtigt oder
bezüglich des sicheren Gebrauchs des Gerätes unterwiesen
wurden und die daraus resultierenden Gefahren verstehen.
Kinder dürfen nicht mit dem Gerät spielen. Reinigung und
Benutzer-Wartung dürfen nicht von Kindern ohne Beauf-

sichtigung durchgeführt werden.

Schadensvermeidung bei Ausfall

Wie jedes andere Elektrogerät kann auch dieses Produkt
durch fehlende Netzspannung oder einen technischen De­fekt ausfallen.

Wenn Ihnen durch den Ausfall des Produktes ein Schaden
(auch Folgeschaden) entstehen kann, sind von Ihnen insbe­sondere folgende Vorkehrungen nach Ihrem Ermessen zu
treffen:

• Einbau einer wasserstandsabhängigen (unter Umstän-
den auch netzunabhängigen) Alarmanlage, so dass der
Alarm vor Eintritt eines Schadens wahrgenommen wer­den kann.

• Prüfung des verwendeten Sammelbehälters / Schachtes
auf Dichtig keit bis Oberkante vor Inbetriebnahme des
Produktes.

• Einbau von Rückstausicherungen für diejenigen Entwäs-
serungsgegenstände, bei denen durch Abwasseraustritt
nach Ausfall des Produktes ein Schaden entstehen kann.

• Einbau eines weiteren Produktes, das den Ausfall des
Produktes kompensieren kann (z.B. Doppelanlage).

• Einbau eines Notstromaggregates.

Da diese Vorkehrungen dazu dienen, Folgeschäden beim
Ausfall des Produktes zu vermeiden bzw. zu minimieren,
sind sie als Herstellerrichtlinie – analog zu den normativen
Vorgaben der DIN EN als Stand der Technik – zwingend bei
der Verwendung des Produktes zu beachten (OLG Frank­furt/Main, Az.: 2 U 205/11, 15.06.2012).

Die Nichtbeachtung der Sicherheitshinweise kann zum
Verlust jeglicher Schadenersatzansprüche führen.

In dieser Betriebsanleitung sind Sicherheitshinweise mit
Symbolen besonders gekennzeichnet. Nichtbeachtung
kann gefährlich werden.

Allgemeine Gefahr für Personen

Warnung vor elektrischer Spannung

HINWEIS! Gefahr für Maschine und Funktion

Personalqualikation

Das Personal für Bedienung, Wartung, Inspektion und Mon­tage muss die entsprechende Qualikation für diese Arbei­ten aufweisen und sich durch eingehendes Studium der
Betriebsanleitung ausreichend informiert haben. Verant­wortungsbereich, Zuständigkeit und die Überwachung des
Personals müssen durch den Betreiber genau geregelt sein.
Liegen bei dem Personal nicht die notwendigen Kenntnisse
vor, so ist dieses zu schulen und zu unterweisen.

Sicherheitsbewusstes Arbeiten

Die in dieser Betriebsanleitung aufgeführten Sicherheits­hinweise, die bestehenden nationalen Vorschriften zur Un­fallverhütung sowie eventuelle interne Arbeits-, Betriebs­und Sicherheitsvorschriften sind zu beachten.

Sicherheitshinweise für den Betreiber/
Bediener

Gesetzliche Bestimmungen, lokale Vorschriften und Si­cherheitsbestimmungen müssen eingehalten werden.

Gefährdungen durch elektrische Energie sind auszuschlie­ßen.

Leckagen gefährlicher Fördergüter (z.B. explosiv, giftig,
heiß) müssen so abgeführt werden, dass keine Gefährdung
für Personen und die Umwelt entsteht. Gesetzliche Bestim­mungen sind einzuhalten.

Sicherheitshinweise für Montage-,
Inspektions- und Wartungsarbeiten

Grundsätzlich sind Arbeiten an der Maschine nur im Still­stand durchzuführen. Pumpen oder -aggregate, die ge­sundheitsgefährdende Medien fördern, müssen dekonta­miniert werden.

Unmittelbar nach Abschluss der Arbeiten müssen alle Si­cherheits- und Schutzeinrichtungen wieder angebracht
bzw. in Funktion gesetzt werden. Ihre Wirksamkeit ist vor
Wiederinbetriebnahme unter Beachtung der aktuellen Be­stimmungen und Vorschriften zu prüfen.

SICHERHEITS HINWEISE

Diese Betriebsanleitung enthält grundlegende Informatio­nen, die bei Installation, Betrieb und Wartung zu beachten
sind. Es ist wichtig, dass diese Betriebsanleitung unbedingt
vor Montage und Inbetriebnahme vom Monteur sowie dem
zuständigen Fachpersonal/Betreiber gelesen wird. Die An­leitung muss ständig am Einsatzort der Pumpe beziehungs­weise der Anlage verfügbar sein.

2

Eigenmächtiger Umbau und
Ersatzteilherstellung

Umbau oder Veränderung der Maschine sind nur nach Ab­sprache mit dem Hersteller zulässig. Originalersatzteile
und vom Hersteller autorisiertes Zubehör dienen der Si­cherheit. Die Verwendung anderer Teile kann die Haftung
für die daraus entstehenden Folgen aufheben.

DEUTSCH

Unzulässige Betriebsweisen

Die Betriebssicherheit der gelieferten Maschine ist nur bei
bestimmungsgemäßer Verwendung gewährleistet. Die an­gegebenen Grenzwerte im Kapitel "Technische Daten" dür­fen auf keinen Fall überschritten werden.

Hinweise zur Vermeidung von Unfällen

Vor Montage- oder Wartungsarbeiten sperren Sie den Ar­beitsbereich ab und prüfen das Hebezeug auf einwand­freien Zustand. Arbeiten Sie nie allein und benutzen Sie
Schutzhelm, Schutzbrille und Sicherheitsschuhe, sowie bei
Bedarf einen geeigneten Sicherungsgurt.

Bevor Sie schweissen oder elektrische Geräte benutzen,
kontrollieren Sie, ob keine Explosionsgefahr besteht.

Wenn Personen in Abwasseranlagen arbeiten, müssen sie
gegen evtl. dort vorhandene Krankheitserreger geimpft
sein. Achten Sie auch sonst peinlich auf Sauberkeit, Ihrer
Gesundheit zu Liebe.

Stellen Sie sicher, dass keine giftigen Gase im Arbeitsbe­reich vorhanden sind.

Beachten Sie die Vorschriften des Arbeitsschutzes und hal­ten Sie Erste-Hilfe-Material bereit.

In einigen Fällen können Pumpe und Medium heiß sein, es
besteht dann Verbrennungsgefahr.

Für Montage in explosionsgefährdeten Bereichen gelten be­sondere Vorschriften!

Elektronische Steuerung zum niveauabhängigen Ein- und
Ausschalten von einer direkt startenden Tauchmotorpumpe.

Es können bis drei Niveaugeber angeschlossen werden.
Störungen werden netzabhängig über LEDs und einen

Alarmsummer gemeldet. Zusätzlich kann ein potentialfrei­er Sammelstörmeldekontakt zur Störungsfernmeldung ge­nutzt werden. Damit auch bei einem eventuellen Netzausfall
alarmiert wird, kann optional ein 9V-Akku eingesetzt werden.
Die Kapazität reicht für circa eine Stunde Daueralarm.

EMC

Bei Anschluss unserer serienmäßigen Tauchmotorpum­pen und Zubehör, vorschriftsmäßiger Installation und be­stimmungsgemäßem Einsatz erfüllen die Steuerungen die
Schutzanforderungen der EMC-Richtlinie 2014/30/EU und
sind für den Einsatz im häuslichen und gewerblichen Be­reich am öffentlichen Stromversorgungsnetz geeignet. Bei
Anschluss an ein Industrienetz innerhalb eines Industrie­betriebes mit einer Stromversorgung aus eigenem Hoch­spannungstrafo ist u.U. mit unzureichender Störfestigkeit zu
rechnen.

HINWEIS! Die Steuerung nur in trockenen Räumen betreiben
und das Gehäuse stets geschlossen halten.

BESCHREIBUNG

BETRIEB

TECHNISCHE DATEN

Betriebsspannung

• 1/N/PE x 230 V, 50 Hz (AD 00 E)

• 3/N/PE x 230/400 V, 50 Hz

Leistungsaufnahme

• max. 2 W (Standby <1W)

Schaltleistung

• AD 00E 1 x 2,2 kW AC3, 230 V

• AD... 1 x 4 kW AC3, 400V

• AD 910 1 x 5,5 kW AC3, 400V

Steuerspannung 230VAC / 12VDC
Umgebungstemperatur -20° - 50° C
Luftfeuchtigkeit 0-90% rH, nicht kondensierend
Klemmen bis 2,5 mm²
Gehäuse Abmessungen

• H 275 x B 250 x T 155

Gehäuse Schutzart IP 44
Gewicht ca. 2 kg

Motorschutz

• AD 00: ohne

• AD 25: 2,5-4,0 A

• AD 46: 4,0-6,0 A

• AD 610: 6,3-9,0 A

• AD 910: 9,0-12 A

Vorsicherung

• AD 00-610: 16 A

• AD 910: 20 A

Automatikbetrieb

Der Automatikbetrieb ist der normale Anlagenbetrieb. Hier­zu muss der Hand-0-Automatik-Wahlschalter für die Pumpe
in der Stellung "Automatik" stehen. Die Pumpe wird entspre­chend des Abwasserstandes im Sammelschacht automa­tisch eingeschaltet und wieder ausgeschaltet. Bei Betrieb
leuchtet die grüne Anzeige "Betrieb Pumpe".

Handbetrieb

Bei Funktionsstörungen im Automatikbetrieb kann der
Schacht hilfsweise auch manuell entleert werden. Dazu den
Wahlschalter in Stellung "Hand" bringen. Die Pumpe arbeitet
jetzt unabhängig vom Abwasserniveau im Dauerbetrieb.

HINWEIS! Wird die "Hand"-Stellung zu lange betätigt, kann die
Pumpe "Luft ziehen". Bestimmte Pumpentypen müssen dann
entlüftet werden, da sie sonst nicht mehr fördern.

Stillsetzen der Pumpe

Den Wahlschalter in Stellung "0" bringen. Die Pumpe ist still­gesetzt.

STÖRUNGEN

HINWEIS! Arbeiten an der Steuerung darf nur eine Elektro­fachkraft durchführen!

WARNUNG!

Vor jeder Arbeit Pumpe und Steuerung vom Netz trennen

3

DEUTSCH

und sicherstellen, dass sie von anderen Personen nicht wie­der unter Spannung gesetzt werden kann.

Eine Quittierung der Störmeldung ist nur durch Störungsbe­seitigung möglich.

Pumpe arbeitet nicht

Wenn die Pumpe weder im Automatik- noch im Handbetrieb
arbeitet und keine Störungen angezeigt werden, kontrollie­ren Sie bitte die Vorsicherungen in der Verteilung. Defekte
Sicherungen nur durch Sicherungen mit gleichen Nennwer­ten ersetzen! Bei wiederholten Auslösungen den Kunden­dienst benachrichtigen.

Anzeige "Drehfeld falsch"

Nicht bei AD 00E. Die Netzphasenfolge ist falsch oder es
fehlt eine Phase. Dadurch ergibt sich eine geringe oder feh­lende Pumpenleistung.

Anzeige "Störung Pumpe"

Nur AD 25-AD 910.
Der Motorschutz hat ausgelöst.

• Phasenfehler - 2 Phasenlauf (Vorsicherung defekt?)

• Überlastung - Laufrad schwergängig oder blockiert

• Fehlauslösung - Motorschutz falsch eingestellt oder de-
fekt

• Elektrischer Motorfehler - Wicklungs schaden

Nach der Störungsbeseitigung zum Wiedereinschalten das
Überstromrelais zurücksetzen.

Pumpen mit Wicklungsthermostaten

Bevor die Pumpe überhitzt, wird sie durch den Thermostaten
abgeschaltet. Überhitzung tritt auf, wenn z.B. das Förderme­dium wärmer als 35 °C ist oder die Pumpe aufgetaucht gear­beitet hat. Nach dem Abkühlen wird sie automatisch wieder
eingeschaltet, eine Störungsmeldung erfolgt nicht.

Anzeige "Hochwasser"

Wasserstand im Sammelschacht zu hoch, entweder durch

zu geringe Pumpenförderung oder zu großen Zuuss.

AD00 / AD00E.

Das Auslösen der Gerätesicherung führt nicht zur Anzeige
"Störung Pumpe", obwohl die Pumpe dann nicht mehr arbei­tet. Erst bei Hochwassermeldung erfolgt eine Störmeldung.

HINWEIS! Defekte Sicherungen dürfen nur durch den gleichen
Typ ersetzt werden.

MONTAGE

HINWEIS! Arbeiten an der Steuerung darf nur eine Elektro­fachkraft durchführen!

WARNUNG!

Vor jeder Arbeit Pumpe und Steuerung vom Netz trennen
und sicherstellen, dass sie von anderen Personen nicht wie­der unter Spannung gesetzt werden kann.

Beim Einsatz der Steuerung müssen die jeweiligen natio­nalen Gesetze, Vorschriften, sowie örtliche Bestimmungen
eingehalten werden.

HINWEIS! Die Steuerung darf nicht im Ex-Bereich oder im
Sammelschacht installiert werden!

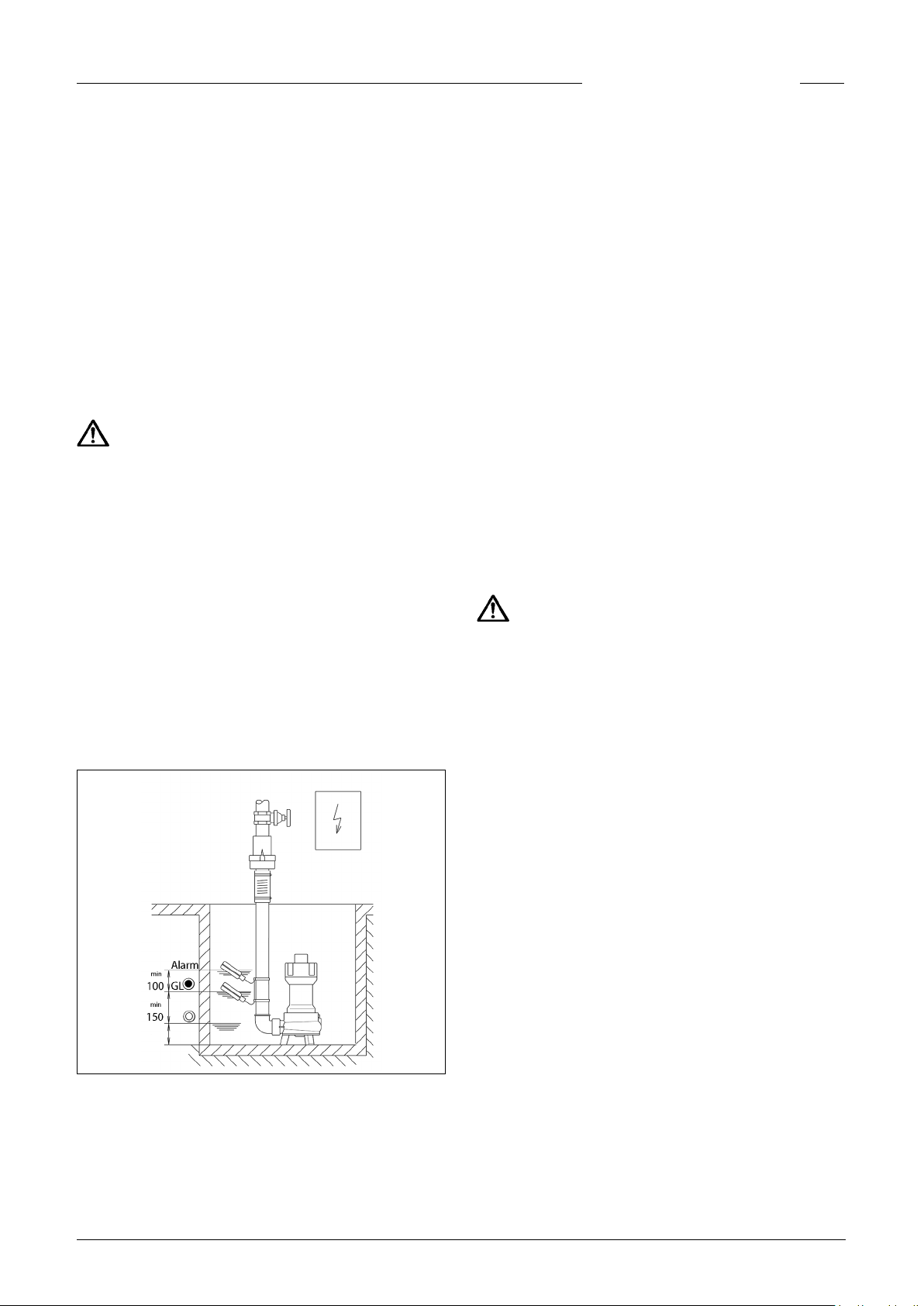

Die Steuerung nur in gut be- und entlüfteten Räumen ober­halb der Rückstauebene montieren, so dass eine Kontrolle
jederzeit problemlos möglich ist. Das Gehäuse senkrecht mit
mindestens 4 Schrauben befestigen.

HINWEIS! Bei Montage der Steuerung in einer außen aufge­stellten Säule besteht die Gefahr von Schwitzwasserbildung,
was zu Funktionsstörungen oder zum Totalausfall führen kann.
Bitte beachten Sie die Hinweise zum korrekten Einbau einer
Säule.

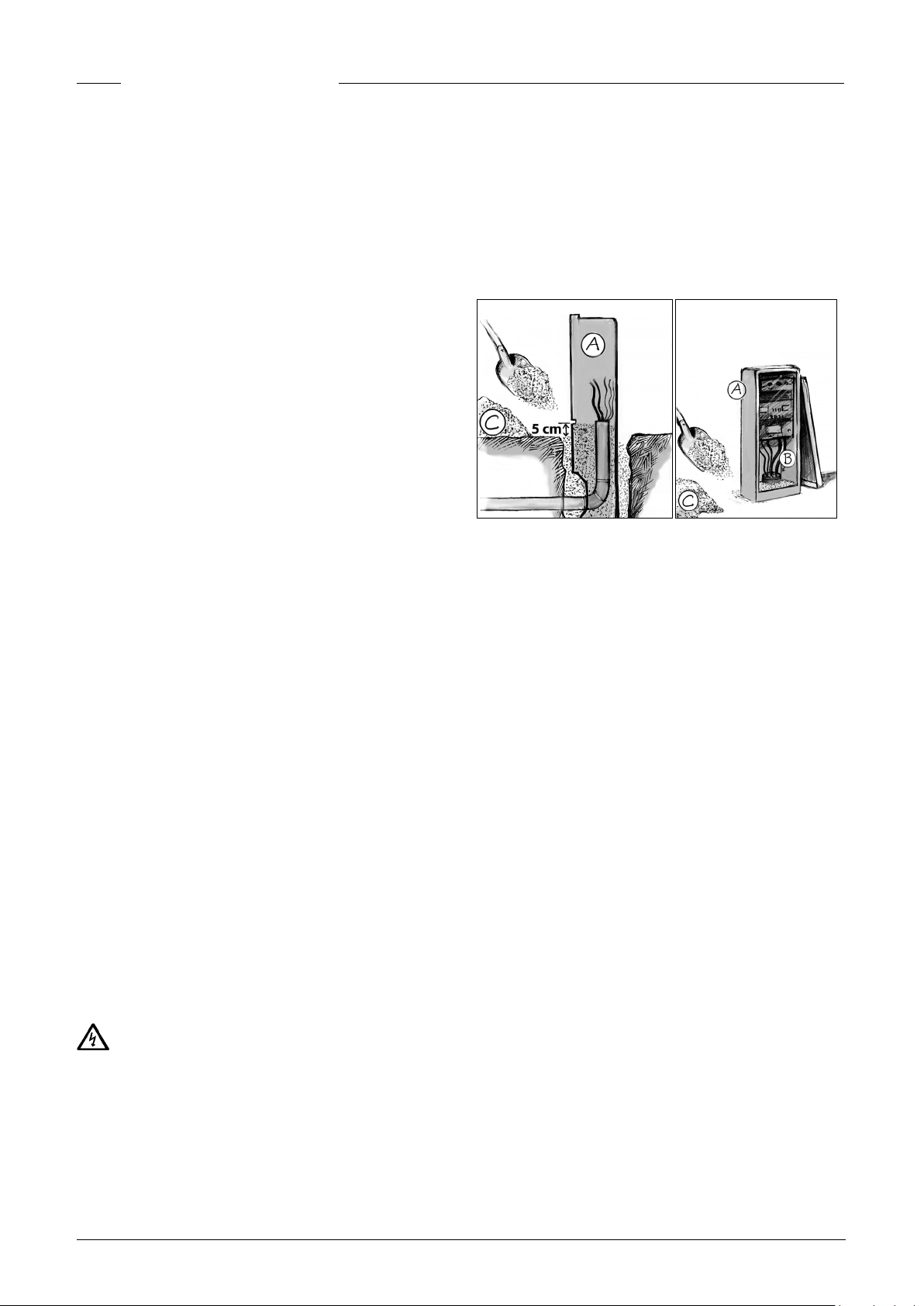

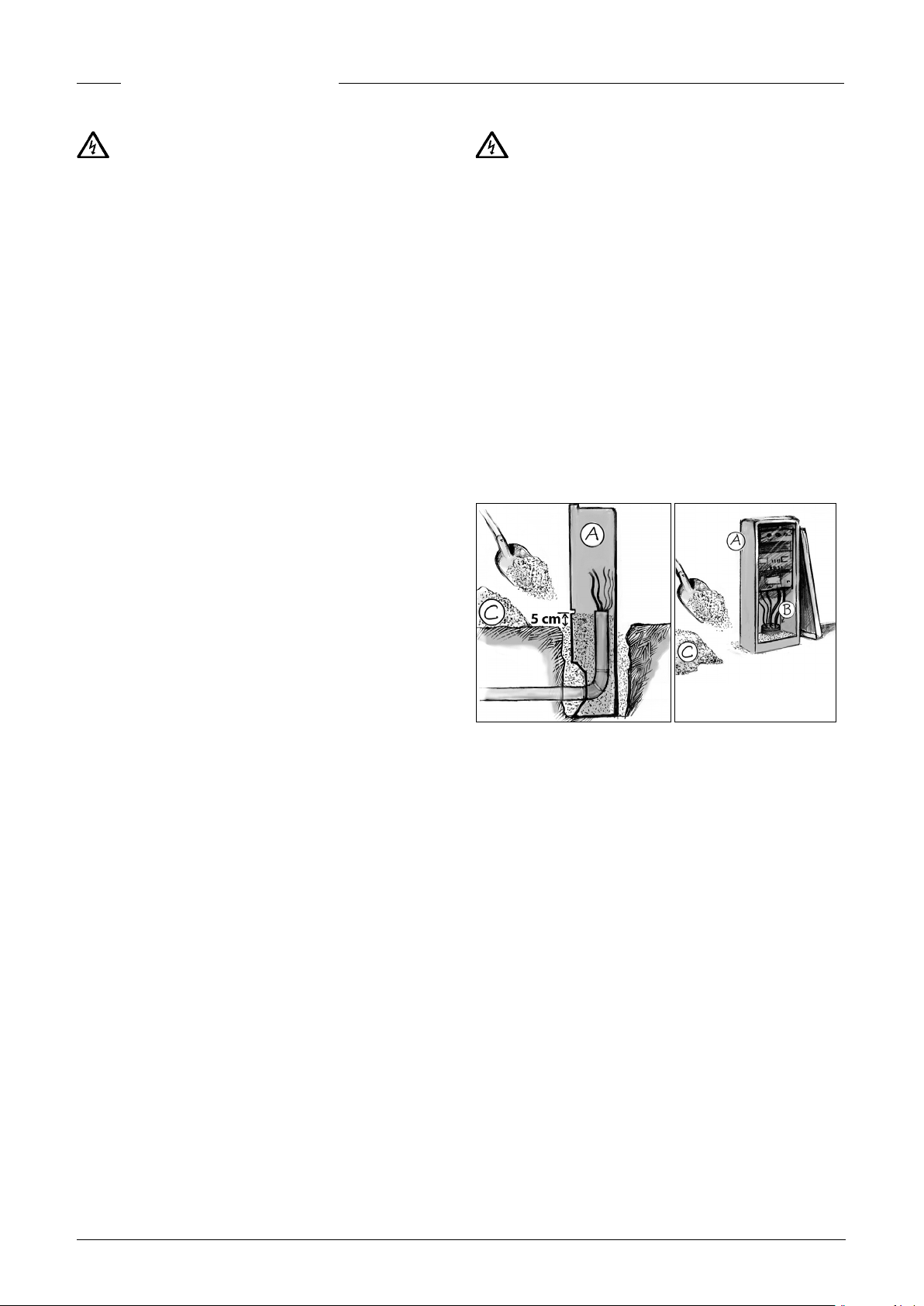

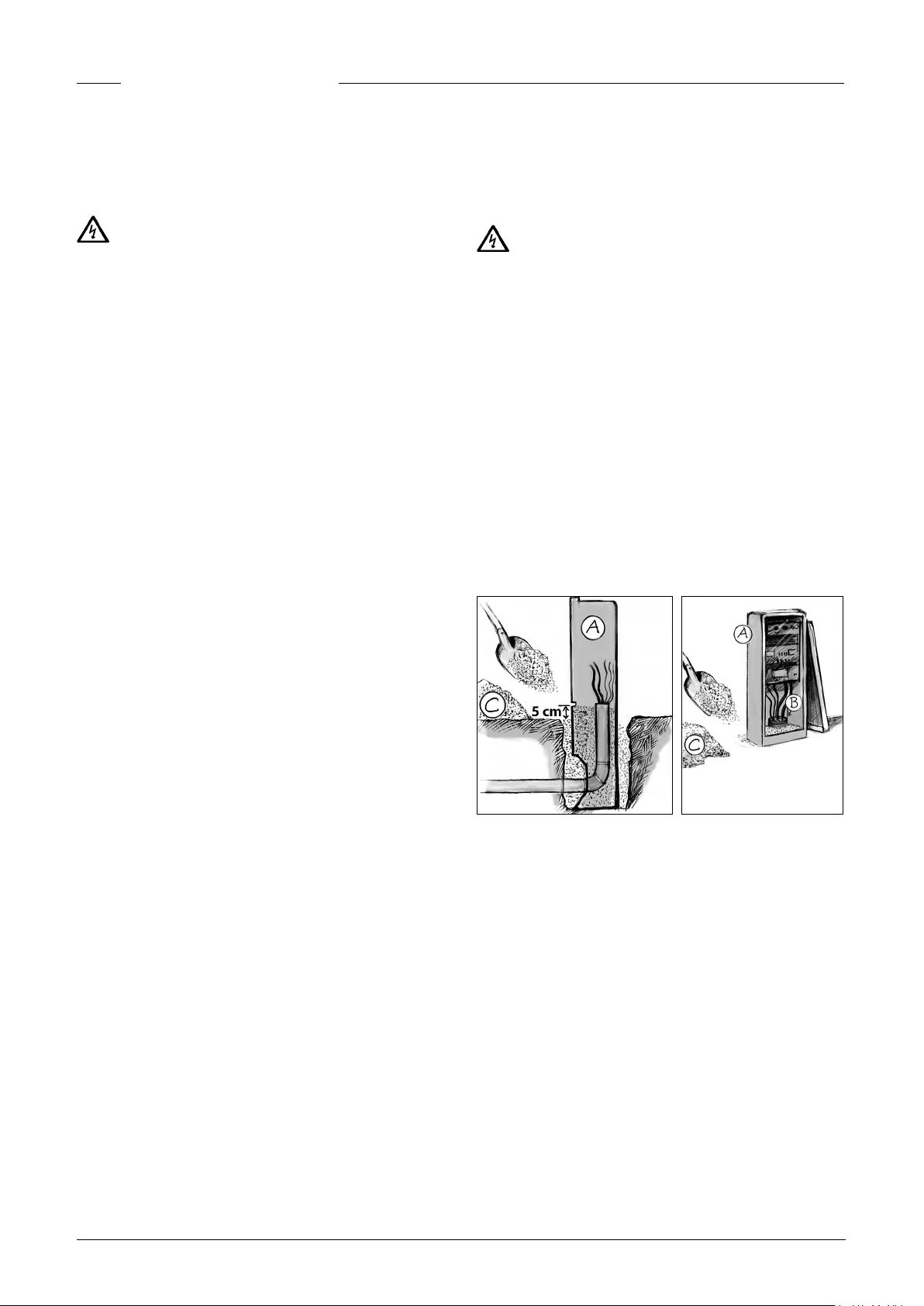

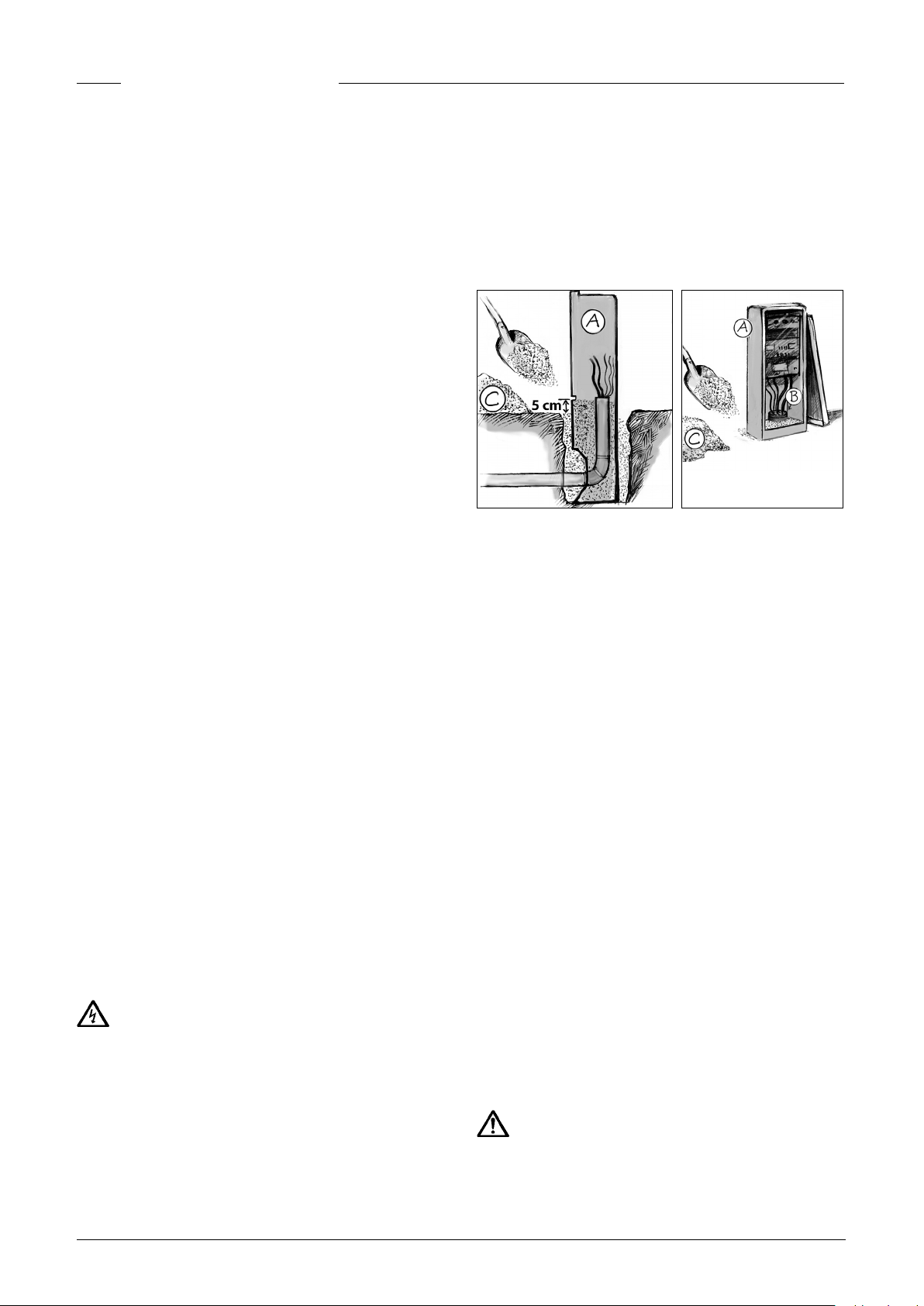

A-Leergehäuse B-Dichtstopfen C- trockener weißer Sand

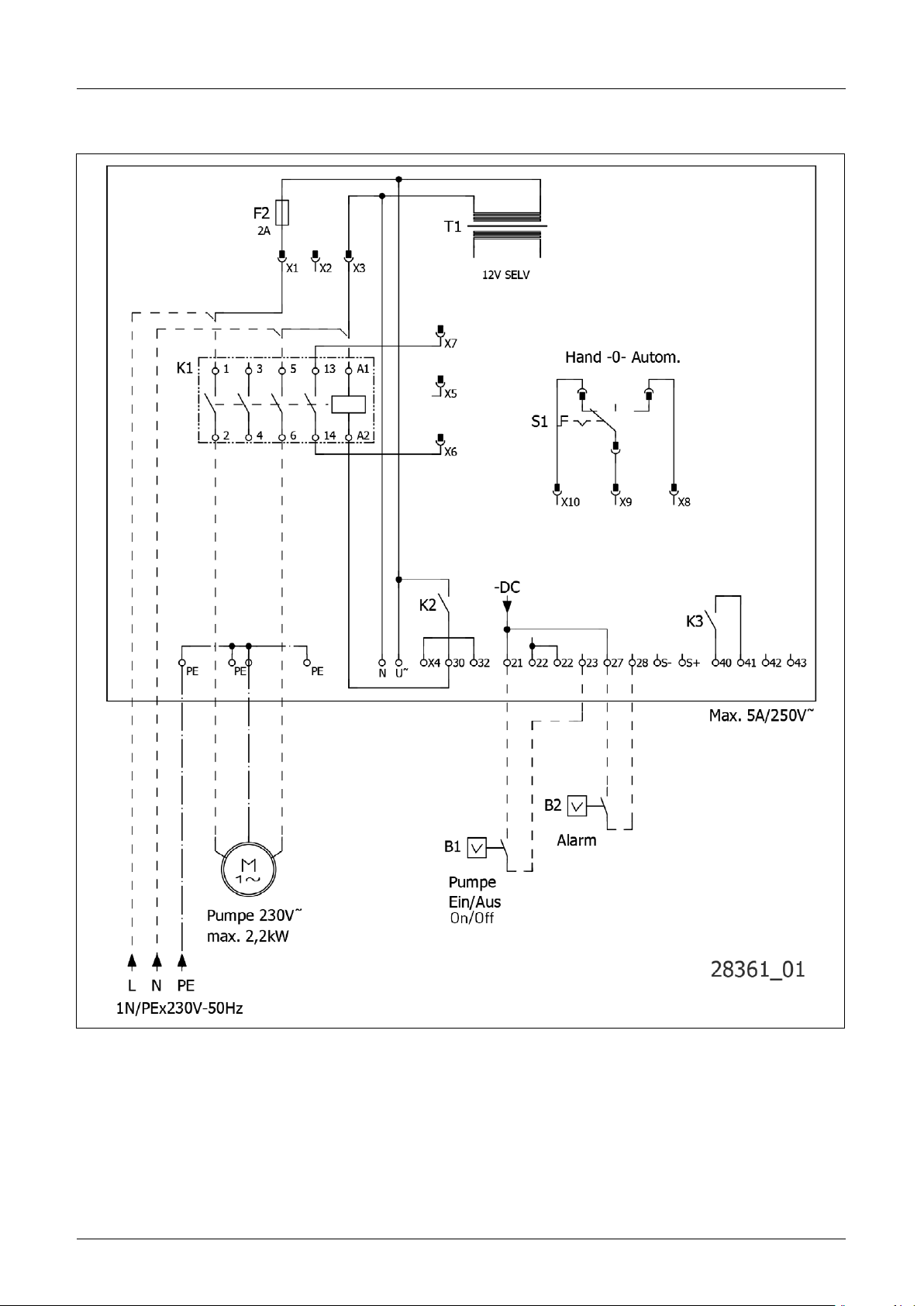

HINWEIS! Die gestrichelt gezeichneten Verbindungen im
Schaltbild sind bauseits zu erstellen!

Netzanschluss

Separate Vorsicherungen einsetzen. Geeignet sind Schmelz­sicherungen mit dem Nennwert: siehe Technische Daten.

Netzzuleitung nach Schaltbild anschließen. Bei falscher
Phasenfolge (Anzeige "Drehfeld falsch" leuchtet) sind 2 Pha­sen zu tauschen (gilt nicht bei Wechselstrom).

Der Steuerstromkreis ist über F2 abgesichert. Brennt die Si­cherung durch, kann die Pumpe nicht gestartet werden.

Anschluss der Pumpe

Es dürfen nur Pumpen angeschlossen werden, die vom
Hersteller der Steuerung zugeordnet sind.

Die gekennzeichneten Adern des Pumpenkabels sind an
der Steuerung nach Schaltbild anzuklemmen.

Nicht AD 00E. Die Motor-Thermokontakte, Adern 30 u. 32
des Pumpenkabels, werden an die Klemmen 30 und 32 der
Platine angeschlossen. Beim Anschluss von Pumpen ohne
Wicklungsthermostat muss eine isolierte Brücke von Klem­me 30 nach 32 gelegt werden.

Nur AD 25-AD 910. Das Motorschutzrelais auf den
Nennstrom der Pumpe (siehe Typenschild) + 10% einstellen.

Nur AD 25-AD 910. Die Reset-Funktion des Überstromrelais
muss auf „Hand“ eingestellt sein. Gegebenenfalls den Re­setknopf mit einem Schraubendreher im Uhrzeigersinn bis
zum Anschlag in Stellung „H“ drehen.

Bei richtiger Drehrichtung erfolgt der Anlaufruck der Dreh-

4

DEUTSCH

strom-Pumpe entgegen dem Drehrichtungspfeil auf dem
Motorgehäuse. Bei falscher Drehrichtung müssen zwei
Phasen der Pumpenleitung an der Steuerung getauscht
werden.

VORSICHT!

Der Anlaufruck kann mit großer Kraft erfolgen.

Niveaukontaktgeber (Zubehör)

Die Niveaus im Sammelschacht werden von Dauerkontakt­gebern erfasst.

Beispiele: Luftmembranschaltung, Staudruckschaltung, hy­drostatische Niveaugeber oder Tauchschalter.

Anschluss der Dauerkontaktgeber:

• Grundlast Ein-Aus Klemme 21 / 23

• Hochwasseralarm Klemme 27 / 28

Bei getrenntem Schwimmschalter für -AUS-

• Grundlast Ein Klemme 21 / 22

• Pumpe Aus Klemme 22 / 23

• Hochwasseralarm Klemme 27 / 28

Akku für netzunabhängigen Alarm (Zubehör)

Den Akku am Anschlussclip anschließen und am vorgesehe­nen Platz auf der Platine mit vorhandenem Kabelbinder be­festigen.

Ein entladener Akku wird innerhalb von ca. 24 Std. betriebs­bereit aufgeladen. Vollladung ist nach ca. 100 Std. erreicht.

HINWEIS! Die Funktionsfähigkeit des Akkus regelmäßig prü­fen! Die Lebensdauer liegt bei ca. 5-10 Jahren. Einsetzdatum
auf dem Akku notieren und nach 5 Jahren den Akku vorsorglich
auswechseln.

VORSICHT!

Nur 9V-NiMh-Akku des Herstellers verwenden! Bei Verwen­dung von Trockenbatterien oder Lithium Akkus besteht Ex­plosionsgefahr.

LCD-Betriebsstundenzähler einsetzen
(Zubehör)

Der Platz auf der Platine ist mit "Betriebsstundenzähler" be­zeichnet. Die Anschlussdrähte des Betriebsstundenzählers

bitte gleichmäßig auf ca. 10mm kürzen und auf der Platine

einstecken. Sowohl die Anschlussdrähte als auch die Steck­buchsen auf der Platine sind mit „N-P-I-R“ gekennzeichnet.

Nach dem Wiedereinschalten der Netzspannung muss die
LCD-Anzeige sichtbar werden. Falls keine Anzeige erfolgt,
Netzspannung wieder abschalten, den Betriebsstundenzäh­ler abziehen und um 180° gedreht wieder einstecken.

GL= Grundlast · Alarm= Hochwasseralarm

Internen Alarmsummer stilllegen

Ziehen Sie dazu die versiegelte Brücke "BRX" in der Nähe des
Summers ab. Damit sie nicht verloren geht, stecken Sie die
Brücke auf einen Stift der 2-pol. Stiftleiste wieder auf.

Externer Alarm-Summer (Zubehör)

HINWEIS! Beim Anschluss eines externen Summers muss der
integrierte Summer stillgelegt werden.

Ein 12 V-Summer mit max. 30 mA Stromaufnahme kann an
den Klemmen "S+" und "S-" polaritätsrichtig anschlossen
werden.

Störungsfernmeldung

Die Fernmeldung erfolgt über die Klemmen 40/41 auf der
Platine. Der potentialfreie Schließerkontakt der Sammelstö­rung ist mit max. 5 A/250 V AC belastbar.

WARTUNG

Die Steuerung ist wartungsfrei. Die Niveaugeber sind ent­sprechend der Qualität des Abwassers in regelmäßigen Ab­ständen zu kontrollieren und von Ablagerungen zu befreien!

Ein evtl. vorhandener 9V-Akku für netzunabhängigen Alarm
ist regelmäßig zu prüfen. Dazu die Steuerung spannungslos
machen und eine Alarmmeldung auslösen (z.B. Motorschutz­relais auslösen). Tonhöhe und Lautstärke des Summers dür­fen sich für mehrere Minuten nicht wesentlich ändern, sonst
Akku auswechseln. Akkus, die älter als fünf Jahre sind, soll­ten vorsorglich ausgetauscht werden.

5

ENGLISH

You have purchased a product made by JUNG PUMPEN and
with it, therefore, also excellent quality and service. Se­cure this service by carrying out the installation works in
accordance with the instructions, so that our product can
perform its task to your complete satisfaction. Please re­member that damage caused by incorrect installation or
handling will adversely affect the guarantee. Therefore ple­ase adhere to the instructions in this manual!

This appliance can be used by children aged 8 years or over
and by persons with limited physical, sensory or intellectual
capabilities, or with limited experience and knowledge, pro­vided that they are supervised or have been instructed in
the safe use of the appliance and are aware of the dangers
involved. Children must not be allowed to play with the ap­pliance. Cleaning and user maintenance must not be carried
out by children unless they are supervised.

Damage prevention in case of failure

Like any other electrical device, this product may fail due to
a lack of mains voltage or a technical defect.

If damage (including consequential damage) can occur as a
result of product failure, the following precautions can be
taken at your discretion:

• Installation of a water level dependent (under circum-
stances, mains-independent) alarm system, so that the
alarm can be heard before damage occurs.

• Inspection of the collecting tank/chamber for tightness
up to the top edge before – or at the latest, during – instal­lation or operation of the product.

• Installation of backow protection for drainage units that
can be damaged by wastewater leakage upon product
failure.

• Installation of a further product that can compensate in
case of failure of the other product (e.g. duplex unit).

• Installation of an emergency power generator.

As these precautions serve to prevent or minimise conse­quential damage upon product failure, they are to be strictly
observed as the manufacturer’s guideline – in line with the

standard DIN EN specications as state of the art – when

using the product (Higher Regional Court Frankfurt/Main,
Ref.: 2 U 205/11, 06/15/2012).

SAFETY INSTRUCTIONS

This instruction manual contains essential information that
must be observed during installation, operation and servic­ing. It is therefore important that the installer and the re­sponsible technician/operator read this instruction manual
before the equipment is installed and put into operation.
The manual must always be available at the location where
the pump or the plant is installed.

Failure to observe the safety instructions can lead to the
loss of all indemnity.

In this instruction manual, safety information is distinctly
labelled with particular symbols. Disregarding this informa-

tion can be dangerous.

General danger to people

Warning of electrical voltage

NOTICE!

Danger to equipment and operation

Qualication and training of personnel

All personnel involved with the operation, servicing, inspec­tion and installation of the equipment must be suitably qua-

lied for this work and must have studied the instruction
manual in depth to ensure that they are suciently conver-

sant with its contents. The supervision, competence and
areas of responsibility of the personnel must be precisely
regulated by the operator. If the personnel do not have the
necessary skills, they must be instructed and trained ac­cordingly.

Safety-conscious working

The safety instructions in this instruction manual, the ex­isting national regulations regarding accident prevention,
and any internal working, operating and safety regulations
must be adhered to.

Safety instructions for the operator/user

All legal regulations, local directives and safety regulations
must be adhered to.

The possibility of danger due to electrical energy must be
prevented.

Leakages of dangerous (e.g. explosive, toxic, hot) substanc­es must be discharged such that no danger to people or the
environment occurs. Legal regulations must be observed.

Safety instructions for installation,
inspection and maintenance works

As a basic principle, works may only be carried out to the
equipment when it is shut down. Pumps or plant that con­vey harmful substances must be decontaminated.

All safety and protection components must be re-tted

and/or made operational immediately after the works have
been completed. Their effectiveness must be checked be­fore restarting, taking into account the current regulations
and stipulations.

Unauthorised modications, manufacture of
spare parts

The equipment may only be modied or altered in agree­ment with the manufacturer. The use of original spare parts
and accessories approved by the manufacturer is impor­tant for safety reasons. The use of other parts can result in
liability for consequential damage being rescinded.

Unauthorised operating methods

The operational safety of the supplied equipment is only
guaranteed if the equipment is used for its intended pur­pose. The limiting values given in the "Technical Data" sec­tion may not be exceeded under any circumstances.

Instructions regarding accident prevention

Before commencing servicing or maintenance works, cor-

6

ENGLISH

don off the working area and check that the lifting gear is in
perfect condition.

Never work alone. Always wear a hard hat, safety glasses
and safety shoes and, if necessary, a suitable safety belt.

Before carrying out welding works or using electrical de­vices, check to ensure there is no danger of explosion.

People working in wastewater systems must be vaccinated
against the pathogens that may be found there. For the
sake of your health, be sure to pay meticulous attention to
cleanliness wherever you are working.

Make sure that there are no toxic gases in the working area.
Observe the health and safety at work regulations and make

sure that a rst-aid kit is to hand.

In some cases, the pump and the pumping medium may be
hot and could cause burns.

For installations in areas subject to explosion hazards, spe­cial regulations apply!

TECHNICAL DATA

Operating voltage

• 1/N/PE x 230 V, 50 Hz (AD 00 E)

• 3/N/PE x 230/400 V, 50 Hz

Power consumption

• max. 2 W (Standby <1W)

Switching capacity

• AD 00E 1 x 2.2 kW AC3, 230 V

• AD... 1 x 4 kW AC3, 400V

• AD 910 1 x 5,5 kW AC3, 400V

Control voltage 230 VAC / 12 VDC
Ambient temperature

• -20° Celsius to 50° Celsius

Humidity Up to 90rH with no condensation
Terminals up to 2.5 mm²
Housing dimensions

• H 275 x W 250 x D 155

Housing protection class IP 44
Weight approx. 2 kg
Motor protection

• AD 00: ohne

• AD 25: 2,5-4,0 A

• AD 46: 4,0-6,0 A

• AD 610: 6,3-9,0 A

• AD 910: 9,0-12 A

Pre-fuse

• AD 00-610: 16 A

• AD 910: 20 A

Electronic control unit for level control of one d.o.l. starting
submersible pump.

Up to three level contact sensors can be connected.
The control unit incorporates mains-dependent LED fai-

lure indicators and an alarm buzzer to indicate faults. One
potential-free centralised alarm contacts can be used as
additional remote failure indicator. An optional 9V rechar-

geable battery can also be tted to sustain an alarm facility

even if a power cut occurs. The battery pack can supply the
alarm system with power for about one hour of continuous
use.

EMC

Our standard submersible pumps and accessories when
installed as specied and used as intended meet the pro­tective requirements of the EMC Directive 2014/30/EU,
and is suitable for use in domestic and commercial areas
of the public power supply network. When connected to an
industrial mains supply in an industrial plant with the power
supply provided by a company-owned high-voltage trans-

former, it is to be expected that there will be insucient

immunity to interference.

OPERATION

NOTICE! Operate the control in dry rooms only and keep the
housing closed at all times.

Automatic operation

Automatic operation is the normal operating mode of the
unit. The Manual-0-Automatic selector switch for the pump
must be set to the "Automatik" position for this operating
mode. The pump is switched on and off again automatically
depending on the wastewater level in the collecting cham­ber. The green "Betrieb Pumpe" (Pump operation) indicator
lights up when the pump is operating.

Manual operation

In case of a malfunction in automatic operation, the collec­ting chamber can be drained manually as well. For this ac­tion, set the selector switch to the "Hand" (Manual) position.
The pump will now operate continuously and independently
of the wastewater level.

NOTICE! If the "Hand" (Manual) setting is actuated for too long
at a time, the pump may draw in air. Certain pump types need
to be vented in this case, since they would not pump otherwise.

Shutting down the pump

Set the rocker switch to "0". The pump is shut down.

FAULTS

DESCRIPTION

NOTICE! Repairs and maintenance work on the control unit

or the pump must be carried out by a qualied electrician

only!

7

ENGLISH

WARNING!

Before carrying out any work: Disconnect the pump and the
control unit from the mains and take action to ensure that no
one else can reconnect them to the power supply.

The fault message can can only be acknowledged and can­celled by rectifying the fault.

Pump does not work

Please check the pre-fuses in the distribution unit if the
pumps do not operate in automatic or manual operation
and do not indicate a failure. Replace defective fuses only
with fuses with the same nominal value! Notify our Custo­mer Service in the event of repeated triggering.

Indicator "Drehfeld falsch" (Wrong rotating
eld")

Not for AD00E. Mains phase sequence is wrong or phase is
absent. This results in little or no pump delivery.

Indicator "Störung Pumpe" (Pump fault)

For AD 25-AD 910 only.
Motor protection switch has been triggered:

• Phase error - two phases (pre-fuse defective ?).

• Overload - tight or blocked impeller.

• Faulty activation - wrongly set or defective motor protec-
tion.

• Failure of the electric motor - winding failure.

In order to switch on after a fault has been rectied, reset

the overcurrent relay.

WARNING!

Before carrying out any work: Disconnect the pump and the
control unit from the mains and take action to ensure that no
one else can reconnect them to the power supply.

When using the pumps, the relevant national laws as well as
national and local regulations must be complied with.

NOTICE! The control unit must not be installed in a hazar­dous area or in the collecting chamber!

The control unit must only be installed in well ventilated
rooms above the backup level, where it can be easily ins­pected at any time. Attach the housing vertically using at
least four screws.

NOTICE! If the control unit is installed in a column which is lo­cated out of doors, there is a danger that condensation may
occur. This could result in malfunctions or in complete failure
of the control unit. Please observe the information given on
correct installation of the column.

NOTICE! Connections dashed in the circuit diagram have to be
provided on site by the buyer.

Pumps with motor thermostat

The thermostat switches the pump off before the pump

overheats. Pump overheats, e.g. because the pumped uid

is hotter than 35° Celsius or the pump has operated after
surfacing. The pump is switched on again automatically af­ter cooling down. A malfunction message is not generated.

Indicator "Hochwasseralarm" (High-water alarm)

Water level in the collecting chamber is too high due to in-

sucient pump delivery or excessive inow.

AD00 / AD00E

If the device fuse is triggered, this does not cause "Störung
Pumpe" (Pump failure) to be indicated, even though the
pump is no longer working. An error message is only indi­cated if a high water alarm is triggered.

NOTICE! Replace defective fuses only with fuses with the
same nominal value!

ASSEMBLY

NOTICE! Repairs and maintenance work on the control unit

or the pump must be carried out by a qualied electrician

only!

A - Empty housing B - Seal C - Dry white sand

Mains connection

Insert separate pre-fuses. Safety fuses must be used. For
nominal value please refer to the Technical data.

Connect mains cable according to circuit diagram. In case
of wrong phase sequence (indicator "Drehfeld Falsch"
(Wrong rotating eld) is lit), the two phases must be inter­changed (not applicable for alternating current).

The control circuit is protected by F2. If the fuse blows,
then the pump cannot be started.

Connection of the pump

Only pumps which the manufacturer has expressly designa­ted for this control unit may be connected.

The pump cable cores which are marked must be connec­ted to the terminals of the control unit shown in the circuit
diagram.

Not for AD00E.
(thermal motor contacts) have to be connected to terminals
30/32 of the PCB. If pumps without a win
connected, an insulated bridge must be laid from terminal 30
to 32.

For AD 25-AD 910 only. Set the motor protection relay to the
rated current of the pump (see type plate) + 10%.

The cores of the pump cable marked 30/32

ding thermostat are

8

ENGLISH

For AD 25-AD 910 only. The reset function of the overcurrent
relay must be set to “Hand”. If necessary, use a screwdriver
to turn the reset button clockwise, as far as it will go, to the
“H” position.

If the direction of rotation is correct, the starting jerk of
the pump is counter to the direction of rotation arrow on
the motor housing. If the direction of rotation is wrong, two
phases of the pump cable must be interchanged on the
control unit.

Caution!

The start-up jolt can be very forceful.

Level contact sensors (accessory)

The levels in the collecting chamber are detected by conti­nuous contact sensors.

Examples: Air diaphragm control unit, static air level con-

trol, hydrostatic level contact sensors or oat switch.

Connection of the continuous contact sensors:

• Base load ON-OFF Terminal 21 / 23

• High water alarm Terminal 27 / 28

If a separate OFF oat switch is connected

– Base load ON Terminal 21 / 22
– Pump OFF Terminal 22 / 23
– High water alarm Terminal 27 / 28

Remote failure indication system

Connect the remote system to terminals 40/41 on the PCB.
The potential-free NO contact of the centralised alarm can
be loaded with a maximum of 5 A / 250 VAC.

Battery pack for off the line operation of the
alarm system (accessory)

Connect the battery pack to the connection clip, and use
the existing cable ties to attach to the intended position on
the PCB.

An empty battery is ready for operation within approx. 24
hours. It is fully charged after about 100 hours.

NOTICE! Check the function of the battery pack at regular in­tervals! The service life is about 5 to 10 years. Note the inser-

tion date on the battery pack and after ve years the battery

pack should be replaced as a precautionary measure.

Caution!

Only use the 9V-NiMh battery supplied by the manufactu­rer! If dry-cell batteries or Lithium batteries are used there
is a danger of explosion!

Fitting the LCD time meter (accessory)

The positions on the printed circuit board is marked "Time
meter". Shorten the connecting wires of the time meter to
approx. 10 mm and insert them in the printed circuit board.
The connecting wires and also the connectors on the prin­ted circuit board are marked "N-P-I-R".

After the mains voltage has been re-connected, the LCD
should be visible. If no display appears, switch the mains
voltage off again, disconnect the time meter and turn it
through 180 degrees before reconnecting it.

GL=base load · Alarm=High water alarm

Shutting down the internal alarm buzzer

Remove the sealed jumper "BRX" near the buzzer. To pre­vent the jumper from getting lost, plug it onto a pin of the
two-pole pin connector.

External alarm buzzer (accessory)

NOTICE! When an external buzzer is connected, the integrated
buzzer must be shut down.

A 12V buzzer with a max. current consumption of 30 mA can
be connected to terminals "S+" and "S-" with the correct po­larity.

MAINTENANCE

The control unit is maintenance-free. Depending on the
quality of the wastewater, the level contact sensors must
be checked at regular intervals, and any deposits must be
removed!

If a 9V battery pack is connected for a mains-independent
alarm, it must be checked at regular intervals. For this pur­pose de-energise the control unit and trigger the alarm (by
triggering the motor protection relay, for example). The
pitch and volume of the buzzer must not change signi­cantly for several minutes - otherwise replace the batte-

ry pack. Battery packs which are more than ve years old

should be replaced as a precautionary measure.

9

FRANÇAIS

Vous avez opté pour un produit JUNG PUMPEN, synonyme de
qualité et de performance. Assurez-vous cette performance
par une installation conforme aux directives: notre produit
pourra ainsi remplir sa mission à votre entière satisfaction.
N‘oubliez pas que les dommages consécutifs à un maniement
non conforme porteront préjudice au droit à la garantie. Veuil­lez donc respecter les consignes contenues dans ces instruc­tions !

Cet appareil peut être utilisé par des enfants d'au moins 8 ans
ainsi que par les personnes ayant des capacités physiques,
sensorielles ou mentales limitées ou qui manquent d'expé­rience et de connaissance, dans la mesure où ils sont surveillés
ou s'ils ont reçu des instructions pour une utilisation en toute
sécurité de l'appareil et qu'ils comprennent les risques qui en
résultent. Les enfants ne doivent pas jouer avec l'appareil. Le
nettoyage et l'entretien de l'appareil ne doivent pas être effec­tués par des enfants si ceux-ci ne sont pas sous surveillance.

Prévention des dommages en cas de

défaillance

Comme tout autre appareil électrique, ce produit peut aussi
tomber en panne suite à une absence de tension ou à un défaut
technique.

Si un dommage (également dommage consécutif) se produit
en raison de la défaillance du produit, les dispositions sui­vantes doivent être prise en particulier selon votre apprécia­tion :

• Montage d’une alarme en fonction du niveau d’eau (éventuel-
lement aussi indépendante du réseau électrique) de sorte
que l’alarme puisse être perçue avant l’apparition d’un dom­mage.

• Contrôle de l’étanchéité du réservoir collecteur / cuve utili-
sée jusqu’au bord supérieur avant - toutefois au plus tard- le
montage ou la mise en service du produit.

• Montage de protection anti-retour pour les objets de drai-
nage sur lesquels un dommage peut survenir par l’écoule­ment d’eau usée après une défaillance du produit.

• Montage d’un autre produit pouvant compenser la défail-
lance du produit (par ex. poste double).

• Montage d’un groupe de secours.

Étant donné que ces dispositions servent à prévenir ou réduire
les dommages consécutifs à une défaillance du produit, elles
sont obligatoires en tant que disposition du fabricant au même
titre que les contraintes normatives de la FR EN comme état
de la technique lors de l’utilisation du produit (OLG Francfort/

Main, n°dossier: 2 U 205/11, 15.06.2012).

Les instructions doivent toujours être disponibles sur le lieu
d‘utilisation de la pompe ou de l‘installation.

Le non respect des consignes de sécurité peut entraîner la
perte de tous les droits à réparation du dommage.

Dans ces instructions de service, les consignes de sécurité

sont identiées de manière particulière par des symboles.

Risque d‘ordre général pour les personnes

Avertissement contre la tension électrique

AVIS! Danger pour la machine et le fonctionnement

Qualication du personnel

Le personnel pour le maniement, la maintenance, l‘inspection

et le montage doit posséder la qualication nécessaire à ce
type de travaux et il doit s‘être susamment bien informé par

une étude approfondie des instructions de service.
Domaine de responsabilité, l‘exploitant doit régler avec préci-

sion la compétence et le contrôle du personnel.
Si le personnel ne possède pas les connaissances nécessaires,

il est impératif de le former et de l‘instruire.

Travailler en étant soucieux de la sécurité

Il est impératif de respecter les consignes de sécurité, les rè­glements nationaux en vigueur concernant la prévention des
accidents et les prescriptions internes éventuelles de travail,
de service et de sécurité contenus dans ces instructions.

Consignes de sécurité pour l‘exploitant/
l‘utilisateur

Les directives légales, les règlements locaux et les directives
de sécurité doivent être respectés.

Il faut exclure les risques dus à l‘énergie électrique.
Les fuites de matières dangereuses à refouler (explosives,

toxiques ou brûlantes par exemple) doivent être évacuées de
telle sorte qu‘elles ne représentent aucun danger pour les per­sonnes et l‘environnement. Les directives légales en vigueur
sont à respecter.

Consignes de sécurité pour le montage, les
travaux d‘inspection et de maintenance

D‘une manière générale, les travaux à effectuer devront l‘être
exclusivement sur une machine à l‘arrêt. Les pompes ou agré­gats refoulant des matières dangereuses pour la santé doivent
être décontaminés.

Directement après la n des travaux, tous les dispositifs de sé­curité et de protection doivent être remis en place ou en ser-

vice. Leur ecacité est à contrôler avant la remise en service

et en tenant compte des directives et règlements en vigueur.

CONSIGNES DE SÉCURITÉ

Ces instructions de service contiennent des informations
essentielles à respecter lors de l‘installation, de la mise en ser­vice et de la maintenance.

Il est impératif que le monteur et l‘exploitant/ le personnel qua­lié concernés lisent les instructions de service avant le mon­tage et la mise en service.

10

Transformation et fabrication de pièces
détachées sans concertation préalable

Une transformation ou une modication de la machine est

uniquement autorisée après consultation du fabricant. Les
pièces détachées d‘origine et les accessoires autorisés par
le fabricant servent à la sécurité. L‘utilisation d‘autres pièces
peut annuler la responsabilité quant aux conséquences en
résultant.

FRANÇAIS

Formes de service interdites

La sécurité d‘exploitation de la machine livrée est uniquement
garantie lors d‘une utilisation conforme. Il est absolument in­terdit de dépasser les valeurs limites indiquées au chapitre «
Caractéristiques technique «.

Consignes concernant la prévention des
accidents

Avant les travaux de montage ou de maintenance, barrer la
zone de travail et contrôler le parfait état de l‘engin de levage.

Ne jamais travailler seul et utiliser un casque, des lunettes
protectrices et des chaussures de sécurité, ainsi qu‘en cas de
besoin, une ceinture de sécurité adaptée.

Avant d‘effectuer des soudures ou d‘utiliser des appareils élec-

triques, vériez l‘absence de risque d‘explosion.

Les personnes travaillant dans des infrastructures
d‘assainisse ment doivent être vaccinées contre les agents
pathogènes pouvant éventuellement s‘y trouver. D‘autre part,
veiller scrupuleusement à l‘hygiène, par égard pour votre san­té.

Assurez-vous qu‘aucun gaz toxique ne se trouve dans la zone
de travail.

Respectez les règlements concernant la sécurité de travail et
gardez le nécessaire de premier secours à portée de main.

Dans certains cas, la pompe et le produit peuvent être brû­lants, il y a alors risque de brûlure.

Des règles spéciales entrent en vigueur pour les installations
dans les secteurs à risque d‘explosion!

Unité de commande électronique pour l'enclenchement et
l'arrêt en fonction du niveau d'une pompe à moteur submersib­le à démarrage direct.

Il est possible de connecter jusqu'à trois contacteurs de ni­veau.

Les pannes sont signalées à partir de LED et d'un vibreur sono­re, ceci en fonction du réseau. En outre, un contacts de signal
d'alarme général libres de potentiels peuvent être utilisés pour
une signalisation à distance. Pour que l'alarme fonctionne éga­lement lors d'une éventuelle panne de courant, il est possible

d'utiliser en option un accu 9V. La capacité sut pour environ

une heure d'alarme continue.

EMC

Pour le raccordement de nos pompes standard à moteur sub­mersible et des accessoires ainsi que pour une installation
réglementaire et une utilisation conforme, les unités de com­mande répondent aux exigences de protection de la directive
EMC 2014/30/EU et conviennent à une intervention en habitat
individuel ou dans le domaine industriel avec une connexion
sur le réseau électrique public. En cas de branchement à un
réseau industriel au sein d'une exploitation industrielle avec
une alimentation électrique en provenance d'un propre trans­formateur haute tension, il faut s'attendre, entre-autres, à une

résistance des perturbations insusante.

DESCRIPTION

CARACTÉRISTIQUES TECHNIQUES

Tension de service

• 1/N/PE x 230 V, 50 Hz (AD 00 E)

• 3/N/PE x 230/400 V, 50 Hz

Puissance absorbée

• max. 2 W (Standby <1W)

Puissance de coupure

• AD 00E 1 x 2.2 kW AC3, 230 V

• AD... 1 x 4 kW AC3, 400V

• AD 910 1 x 5,5 kW AC3, 400V

Tension de commande 230 VAC / 12 VDC
Température ambiante

• -20° Celsius to 50° Celsius

Humidité de l'air 0-90% rH, non-condensant
Bornes up to 2.5 mm²
Dimensions du boîtier

• H 275 x B 250 x T 155

Boîtier Indice de protection IP 44
Poids env. 2 kg
Protection moteur

• AD 00: sans

• AD 25: 2,5-4,0 A AD 46: 4,0-6,0 A

• AD 610: 6,3-9,0 A AD 910: 9,0-12 A

Fusible

• AD 00-610: 16 A AD 910: 20 A

FONCTIONNEMENT

AVIS! Faire fonctionner l'unité de commande uniquement à
l'abri de l'humidité et garder le boîtier toujours fermé.

Fonctionnement automatique

Le fonctionnement automatique est le mode de fonctionne­ment normal du poste. Pour ce faire, le commutateur de sélec­tion manuel-0-automatique pour la pompe doit être sur la po­sition "automatique". La pompe sont activées et désactivées
automatiquement en fonction du niveau des eaux usées dans
la cuve. Lorsque la pompe est en service, l'achage vert "Fon­ctionnement pompe" est allumé.

Fonctionnement manuel

En cas de problèmes de fonctionnement en mode automa­tique, il est également possible de vider la cuve manuellement
à titre subsidiaire. Pour cela, placer le commutateur dans la
position "manuelle". La pompe travaille désormais en fonction­nement continu, indépendamment du niveau des eaux usées.

AVIS! Si la position "manuelle" est trop longtemps activée, la pom-
pe peut aspirer de l'air. Certains types de pompes doivent ensuite
être purgés car ils ne refoulent plus le cas échéant.

Arrêt de la pompe.

Placer la commutateur dans la position "0". La pompe est ar­rêtée.

11

FRANÇAIS

DÉFAILLANCES

AVIS! Seul un électricien qualié peut réaliser des travaux sur la

commande.

AVERTISSEMENT !

Avant chaque intervention : mettre la ou la pompe hors tension
en ôtant les fusibles en amont et s'assurer que les pompes ne
peuvent pas être remises sous tension par d'autres personnes.

Un acquittement du report de défaut n'est possible qu'avec
l'élimination du défaut.

La pompe ne fonctionne pas

Si la pompe ne fonctionne ni en mode automatique ni en mode

manuel et si aucune défaillance n'est achée, veuillez vérier

les fusibles en amont dans le tableau de distribution. Rempla­cer les fusibles défectueux par des fusibles de même valeur
nominale ! Si les fusibles se déclenchent de façon répétée,
veuillez informer le service après-vente.

Achage "Rotation du champ incorrecte"

Pas pour AD00E. L'ordre des phases du réseau est incorrect
ou il manque une phase. C'est pourquoi la performance de la
pompe est faible ou inexistante.

Achage "Panne pompe".

Uniquement AD 25-AD 910.
La protection moteur s'est déclenchée.

• Erreur de phase - course diphasée (fusible défectueux ?)

• Surcharge - Rotation dure de la roue à aubes ou roue à aubes
bloquée

• Déclenchement intempestif - mauvais réglage de la protec-
tion moteur ou protection moteur défectueuse

• Erreur électrique du moteur - dommage sur la bobine

Après avoir éliminé le défaut, veuillez, pour la remise en ser­vice, réinitialiser le relais de surcharge.

MONTAGE

AVIS ! Seul un électricien qualié peut réaliser des travaux sur la

commande.

AVERTISSEMENT !

Avant chaque intervention : mettre la ou les pompe(s) hors
tension en ôtant les fusibles en amont et s'assurer que les
pompes ne peuvent pas être remises sous tension par d'autres
personnes.

Lors de l'utilisation de la commande, il est nécessaire
d'observer les différentes lois nationales, les directives ainsi
que les dispositions locales.

AVIS! L'unité de commande ne doit pas être installée dans la zone
à risque d'explosion ni dans la cuve !

Installer l'unité de commande à l'abri de l'humidité ainsi que
dans une pièce bien ventilée au-dessus du niveau de retenue

an qu'il soit possible d'effectuer un contrôle à tout moment

et en toute facilité. Fixer le boîtier à la verticale avec 4 vis au
minimum.

AVIS! Lors du montage de l'unité de commande dans une colonne
placée à l'extérieur, une condensation risque de se former, ce qui
pourrait entraîner des dysfonctionnements ou une défaillance to­tale de l'unité. Veuillez respecter les indications pour le montage
correct d'une colonne.

AVIS! Les raccordements représentés en tirets sur le schéma de
connexion doivent être réalisés par le client !

Pompes avec thermostats à enroulement

Le thermostat désactive la pompe avant que celle-ci ne
surchauffe. Une surchauffe apparaît lorsque par ex. la tem-

pérature du uide à refouler est supérieure à 35 °C ou lorsque

la pompe travaille à la surface. Après son refroidissement, la
pompe est automatiquement réactivée, il n'y a pas de signal
d'erreur.

Achage "Niveau trop élevé"

Le niveau d'eau dans la cuve est trop élevé, soit à cause d'un
refoulement trop faible de la pompe soit à cause d'une arrivée
abondante des eaux usées.

AD00 / AD00E

Le déclenchement du dispositif de sécurité de l'appareil

n'entraîne pas l'achage "Panne pompe" bien que la pompe ne

refoule plus. Le signal d'erreur a lieu uniquement avec le signal
de niveau trop élevé.

AVIS! Les fusibles défecteux doivent seulement être remplacés
par le même type de fusibles.

12

A-Boîtier vide B - Bouchon d'étanchéité C- sable blanc sec

Connexion secteur

Utiliser des fusibles séparés. Conviennent ici les fusibles avec
la valeur nominale : cf. caractéristiques techniques

Connecter le câble d'alimentation conformément au schéma

électrique. En cas d'un ordre incorrect des phases (l'achage

"rotation du champ incorrecte" s'allume), il est nécessaire
d'échanger 2 phases (ne convient pas en courant alternatif).

Le circuit de commande est protégé via F2. Si le fusible saute,
il n'est pas possible de démarrer la pompe.

Branchement de pompe

Seules les pompes mentionnées par le fabricant de l'unité de
commande peuvent être connectées.

Les brins caractérisés du câble de la pompe doivent être rac­cordés en tenant compte du schéma électrique.

Pas pour AD00E. Les thermocontacts du moteur, les brins 30

FRANÇAIS

et 32 du câble de la pompe, sont connectés aux bornes 30 et 32
de la platine. En cas de branchement des pompes sans ther­mostat à enroulement, il est nécessaire de poser un pont isolé
de la borne 30 vers la borne 32.

Uniquement AD 25-AD 910. Régler le relais de protection du
moteur sur le courant nominal de la pompe (cf. plaque signa­létique) + 10 %.

Uniquement AD 25-AD 910. Il est nécessaire de paramétrer la
fonction Reset du relais de surcharge sur "Hand". Si néces­saire, tourner le bouton de réinitialisation dans les sens des
aiguilles d'une montre à l'aide d'un tournevis jusqu'à la butée
en position "H".

Avec le bon sens de rotation, la réaction au démarrage de la

pompe à courant triphasé a lieu en sens inverse de la èche

sur la carcasse du moteur. En cas de sens de rotation inversé,
il est nécessaire d'échanger deux phases du câble de la pompe
sur la commande.

ATTENTION !

La réaction au démarrage peut avoir lieu avec une grande
force.

Contacteurs de niveau (accessoires)

Les niveaux dans la cuve sont déterminés par des contacteurs
permanents.

Exemples : commande à diaphragme d'air, pressostat, indica-

teur de niveau hydrostatique ou interrupteur à otteur.
Branchement des contacteurs permanents:

• Charge de base Marche/Arrêt borne 21/23

• Alarme de niveau élevé borne 27/28

Avec un interrupteur à otteur séparé pour - ARRÊT-

• Charge de base Marche borne 21/22

• Pompe Arrêt borne 22 / 23

• Alarme de niveau élevé borne 27/28

Vibreur d'alarme externe (accessoire)

AVIS! En cas de branchement d'un vibreur externe, le vibreur inté­gré doit être désactivé.

Un vibreur de 12 V avec une intensité absorbée de 30 mA maxi­mum peut être connecté aux bornes "S+" et S-" en respectant
les polarités.

Signalisation à distance

La signalisation à distance se fait à partir des bornes 40/41
sur la platine. Le contact à fermeture libre de potentiel pour
un dysfonctionnement général supporte une charge max. de
5 A/250 V AC.

Accumulateur auto-chargeable pour
déclenchement d’alarme indépendant du
réseau (accessoire)

Connecter l'accumulateur au clip de raccordement et xer sur

la platine à la place prévue avec l'attache de câbles présente.
Un accumulateur déchargé est prêt à fonctionner après env.

24 heures de charge. Une recharge complète est atteinte ap­rès 100 heures env.

AVIS ! Vérier régulièrement le bon fonctionnement de

l'accumulateur ! La durée de vie est de 5 à 10 ans environ. Noter la
date de mise en place sur l'accumulateur et changer celui-ci à titre
préventif au bout de 5 ans.

ATTENTION !

Utiliser seulement l'accumulateur 9V-NiMh du fabricant ! Il
existe un risque d'explosions avec l'utilisation de piles sèches
ou l'accumulateur Lithium!

Utiliser le compteur horaire LCD (accessoires)

L'endroit sur la platine est désigné par "compteur horaire".

Veuillez réduire les ls de connexion du compteur à env. 10 mm
de façon égale et les encher sur la platine. Les ls de conne­xion tout comme les ches femelles sur la platine sont désig-

nés par "N-P-I-R".
Après la remise sous tension, vous devriez apercevoir

l'achage LCD. Si rien ne s'ache, mettre à nouveau hors ten­sion, retirer le compteur horaire, le tourner de 180° et l'encher

à nouveau.

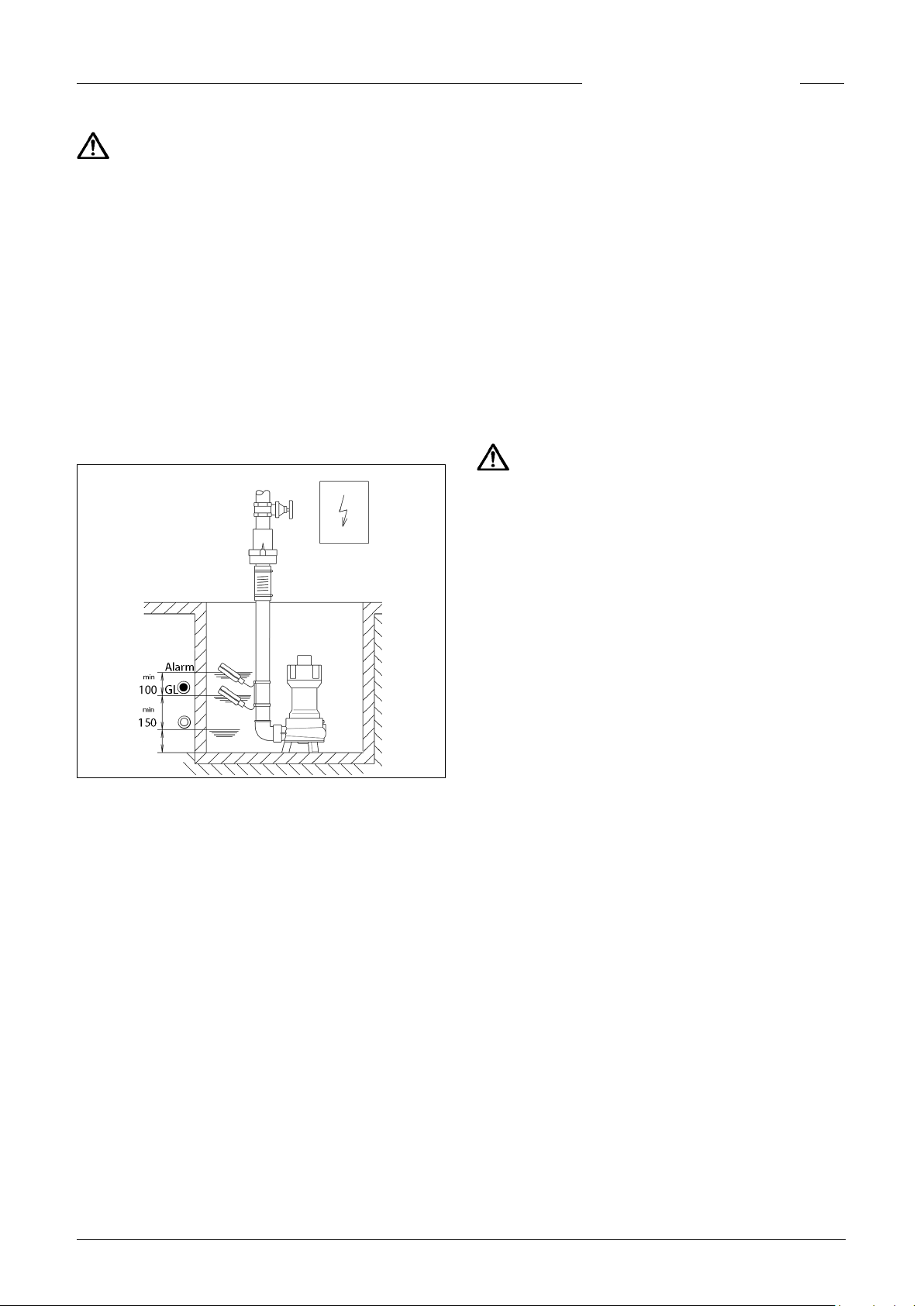

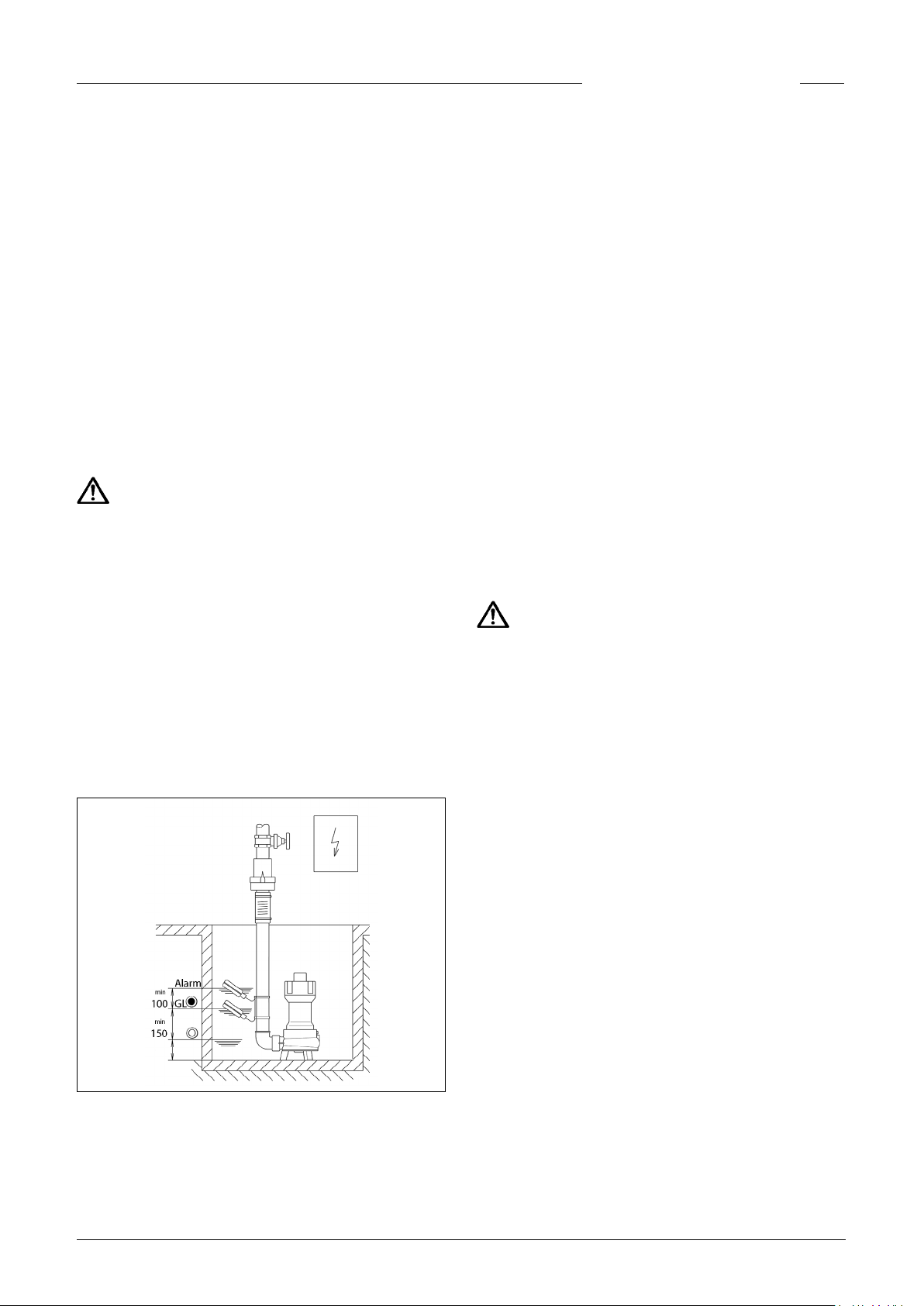

GL= Charge de base - Alarm=Alarme niveau élevé

Arrêter le vibreur sonore interne

Pour ce faire, retirer le pont scellé "BRX" à proximité du vibreur.

An de ne pas le perdre, encher le pont sur une broche de la

barrette à 2 pôles.

MAINTENANCE

L'unité de commande ne nécessite pas d'entretien. Il est né­cessaire de contrôler les contacteurs à intervalles réguliers
ainsi que de les nettoyer en fonction de la qualité des eaux
usées !

Il est nécessaire de contrôler régulièrement l'accumulateur
9V éventuellement présent, accumulateur indépendant du ré­seau pour le déclenchement de l'alarme. Pour ce faire, mett­re l'unité de commande hors tension et déclencher un signal
d'alarme (par ex. déclenchement du le relais de protection du
moteur). La hauteur du son et le volume du vibreur ne doivent
pas changer de façon importante pendant quelques minutes,
remplacer l'accumulateur le cas échéant. Les accumulateurs
de plus de cinq ans doivent être remplacés à titre préventif.

13

NEDERLANDS

U hebt een product van JUNG PUMPEN gekocht en daarmee
kwaliteit en vermogen aangeschaft. Zorg dat dit vermogen

tot zn recht komt door een installatie volgens de voor­schriften, zodat ons product zn taak tot volle tevredenheid

kan uitvoeren. Denk eraan dat schade als gevolg van onei-

genlk gebruik van invloed kan zn op de garantie. Neem

daarom de instructies in de gebruikshandleiding in acht!
Dit toestel kan door kinderen van 8 jaar en ouder alsook door

personen met verminderde fysische, sensorische of men­tale vaardigheden of gebrek aan ervaring en kennis gebruikt

worden, wanneer hierop toegezien wordt of indien z onder­richt werden over het veilige gebruik van het toestel en z de

hieruit resulterende gevaren verstaan. Kinderen mogen niet
met het toestel spelen. Reiniging en gebruiksonderhoud mo­gen niet door kinderen zonder toezicht uitgevoerd worden.

Schadepreventie b uitval

Zoals elk ander elektrisch apparaat kan ook dit product
door ontbrekende netspanning of een technisch manke­ment uitvallen.

Als u door het uitvallen van het product schade (met inbe­grip van gevolgschade) kunt oplopen, moet u in het bzon­der de volgende voorzorgsmaatregelen treffen:

• Installatie van een waterpeilafhankelk (onder bepaalde
omstandigheden ook ktriciteitsnetonafhankelk) alarm­systeem, zodat het alarm nog vóór het optreden van de
schade kan worden waargenomen.

• Controle van het gebruikte verzamelreservoir/de schacht
tot aan de bovenrand op lekkage voorafgaande aan -ui-

terlk echter tdens- de installatie of ingebruikname van

het product.

• Installatie van terugstuwbeveiligingen voor afwaterings-

objecten die na uitval van het product door vrkomend

afvalwater beschadigd kunnen raken.

• Installatie van een ander product dat het uitvallen van het

product kan opvangen (bv. een dubbel systeem).

• Installatie van een noodstroomaggregaat.

Aangezien deze voorzorgsmaatregelen ertoe dienen om
gevolgschade te voorkomen of tot een minimum te beper-

ken als het product uitvalt, moeten ze als richtln van de fa­brikant - analoog aan de normatieve specicaties van DIN

EN als stand van de techniek - verplicht in acht worden ge-

nomen b het gebruik van het product (OLG Frankfurt/Main,

Az. (reg.nr.): 2 U 205/11, 15.06.2012).

aanspraak op schadervergoeding vervallen.
In deze handleiding zn de veiligheidsinstructie extra aan-

gegeven met symbolen. Het niet opvolgen kan tot gevaar-

lke situaties leiden.

Algemeen gevaar voor personen

Waarschuwing voor elektrische spanning

LET OP! Gevaar voor machine en functioneren

Personeelskwalicatie

Het personeel voor bediening, onderhoud, inspectie en
montage moet gekwaliceerd zn voor dit werk en zich­zelf door een grondige bestudering van de handleiding

voldoende geïnformeerd. Verantwoordelkheidsgebied,

competentie en toezicht op het personeel moeten goed
geregeld door de eigenaar. Als het personeel niet over de
nodige kennis beschikt, dan moet het worden opgeleid en
geïnstrueerd.

Veilig werken

De veiligheidsinstructies in deze gebruikshandleiding, de
bestaande nationale regelgeving voor de preventie van on­gevallen, evenals interne arbeids-, gebruiks- en veiligheids­voorschriften moeten in acht worden genomen.

Veiligheidsinstructies voor de gebruiker/

eigenaar

Er moet worden voldaan aan wettelke eisen, lokale regel­geving en veiligheidseisen.

Risico's door elektrische energie moeten worden uitgeslo­ten.

Gemorste gevaarlke afvoerproducten (bv. explosief, gif­tig, heet) moet zodanig worden verwderd dat er geen ge­vaar optreedt voor mens en milieu. De wettelke bepalin-

gen moeten in acht worden genomen.

Veiligheidsinstructies voor montage,
inspectie en onderhoudswerkzaamheden

In principe moeten werkzaamheden aan de machine alleen

worden uitgevoerd b stilstand. Pompen of aggregaten die
stoffen afvoeren die gevaarlk zn voor de gezondheid, moe-

ten worden ontsmet.
Onmiddellk na de voltooiing van de werkzaamheden moe-

ten alle veiligheids- en beschermingsvoorzieningen weer
worden geïnstalleerd of in werking gezet. Hun functioneren
moet voorafgaande aan de ingebruikname worden gecon­troleerd conform de geldende regels en voorschriften.

VEILIGHEIDSTIPS

Deze handleiding bevat basisinformatie die b installatie,

bediening en onderhoud in acht moet worden genomen.

Het is belangrk ervoor te zorgen dat deze handleiding

voorafgaande aan de installatie en ingebruikname door

de monteur en het verantwoordelke personeel/eigenaar

wordt gelezen. De handleiding moet steeds beschikbaar

zn op de plaats waar de pomp of de installatie zich bevindt.
B het niet opvolgen van de veiligheidsinstructies kan de

14

Eigenmachtige modicaties en vervaardiging

van onderdelen

Wziging of aanpassing van de machine is alleen toegestaan

na overleg met de fabrikant. Originele reserveonderdelen en

accessoires door de fabrikant zn er voor de veiligheid. Het
gebruik van andere onderdelen kan de aansprakelkheid

voor de gevolgen daarvan teniet doen.

Oneigenlk gebruik

De betrouwbaarheid van de geleverde machine wordt al-
