Pentagram monster x5 P 500-1, EGO P 450-1 Quick Manual [pl, en]

PENTAGRAM MONSTER X5 [P 500-1]

2013-08-12

Skrócona instrukcja obsługi

Quick Guide

Skrócona instrukcja obsługi

PENTAGRAM MONSTER X5 [P 500-1]

PL

Najnowsze wersje instrukcji, sterowników i oprogramowania dostępne są na stronie www.pentagram.pl .

Spis treści

WAŻNE INFORMACJE....................................................................................................................... ..3

ŚRODKI OSTROŻNOŚCI..................................................................................................... 3

INFORMACJA DOT. ZUŻYTEGO SPRZĘTU ELEKTRONICZNEGO............................. 3

WPROWADZENIE........................................................................................................................... ..... 4

ZAWARTOŚĆ PUDEŁKA..................................................................................................... 4

MINIMALNE WYMAGANIA SYSTEMOWE...................................................................... .4

PRZYGOTOWANIE DO PRACY..................................................................................................... .... 5

WYGLĄD URZĄDZENIA.................................................................................................... .5

MONTAŻ KART SIM, KARTY PAMIĘCI MICRO SD I AKUMULATORA.................. ....7

ŁADOWANIE AKUMULATORA........................................................................................ ..7

PODŁĄCZANIE DO KOMPUTERA.................................................................................. ..8

AKTUALIZACJA FIRMWARE............................................................................................ ..8

ODBLOKOWYWANIE I BLOKOWANIE EKRANU............................................................ 8

OBSŁUGA URZĄDZENIA.................................................................................................................. .9

EKRAN DOTYKOWY ........................................................................................................... 9

WYGLĄD EKRANU.......................................................................................................... ..10

ZAINSTALOWANE APLIKACJE..................................................................................... ..11

POŁĄCZENIE Z SIECIĄ BEZPRZEWODOWĄ........................................................... ...12

POŁĄCZENIE TELEFONICZNE.......................................................................................13

ODBIERANIE I ODRZUCANIE POŁĄCZENIA............................................................. .13

WIADOMOŚCI SMS I MMS....................................................................................... ....... 13

KONFIGURACJA KART SIM........................................................................................... ..13

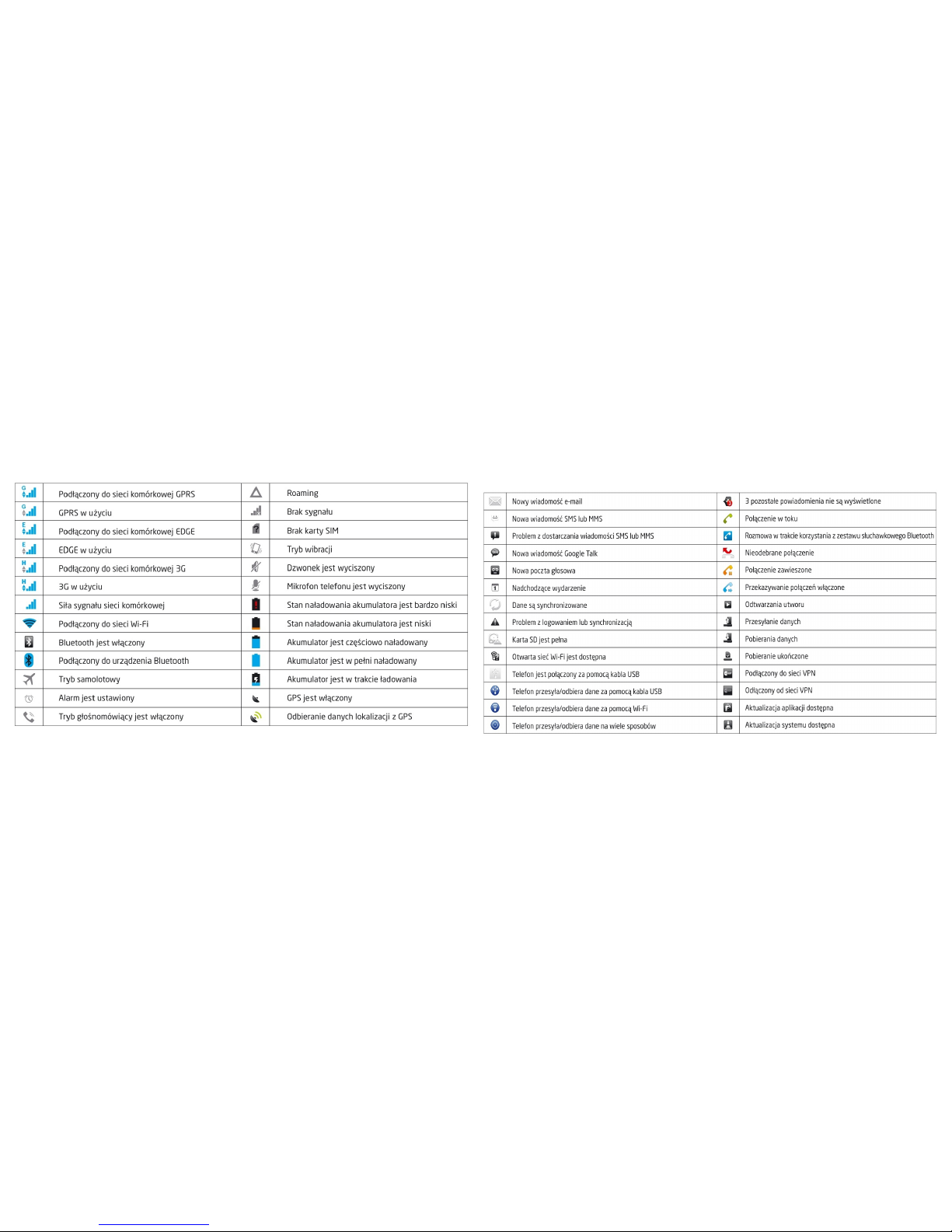

IKONY POWIADOMIEŃ................................................................................................. ...14

SPECYFIKACJA................................................................................................................................. .15

2

Ważne informacje

Środki ostrożności

• Unikaj używania oraz przechowywania urządzenia i dołączonych
akcesoriów w miejscach silnie zapylonych, o wysokiej wilgotności lub o
bardzo niskiej lub wysokiej temperaturze. Może to doprowadzić do ich
uszkodzenia nie objętego gwarancją.

• Nie używaj urządzenia, gdy masz mokre ręce, aby uniknąć zniszczenia
urządzenia lub porażenia prądem.

• Do czyszczenia urządzenia nie używaj środków chemicznych takich jak
benzyna lub detergenty - zawsze czyść urządzenie miękką, suchą
ściereczką.

• Przed czyszczeniem odłącz urządzenie od komputera lub inn ego źródła
zasilania.

• Nie dokonuj na własną rękę żadnych zmian i napraw, nieautoryzowana
ingerencja w urządzenie lub jego oprogramowanie powoduje utratę
gwarancji.

• Nie narażaj urządzenia na upadki i wstrząsy. Uszkodzenia mechaniczne
nie wynikające z normalnego użytkowania nie są objęte gwarancją.

• Nie odłączaj urządzenia od komputera podczas przesyłania danych, gdyż
mogą zostać bezpowrotnie utracone.

• Pliki i dane przechowywane w pamięci urządzenia i na karcie pamięci są

jak każde inne pliki podatne na uszkodzenia, dlatego jeśli to konieczne,
zrób ich kopie zapasowe.

• Firma PENTAGRAM nie ponosi odpowiedzialności za ew. utratę danych.

Informacja dot. zużytego sprzętu elektronicznego

Oznaczenia na urządzeniu i załączonej dokumentacji
wskazują na fakt, że urządzenie nie może zostać
wyrzucone razem z nieposegregowanymi odpadami
komunalnymi po jego zużyciu. Urządzenie należy poddać
procesowi recyklingu lub innego przetworzenia w celu
odzyskania materiałów, które mogą zostać ponownie
wykorzystane, a także unieszkodliwiania składników
niebezpiecznych.

Użytkownicy powinni skontaktować się z organami odpowiadającymi za
recykling / odzysk, w celu ustalenia sposobu wycofania urządzenia z użycia w
sposób przyjazny dla środowiska.

3

UWAGA! Wszystkie informacje i dane techniczne mogą ulec zmianie bez wcześniejszego
powiadomienia i/lub zaznaczenia tego w niniejszej instrukcji.

Copyright ©2013 PENTAGRAM

Wszelkie prawa zastrzeżone, powielanie i kopiowanie zabronione.

Wprowadzenie

Dziękujemy za zakup telefonu multimedialnego PENTAGRAM MONSTER X5
wyposażonego w system operacyjny Android™4.1. Urządzenie umożliwia
rozmowy telefoniczne, wysyłanie i odbieranie wiadomości SMS/MMS, jak
również pobieranie aplikacji i korzystanie z internetu w taki sam sposób, jak
odbywa się to przy użyciu komputera. Ponadto pozwala na odtwarzanie
filmów video, muzyki, zdjęć, ebooków i wiele więcej.

Zawartość pudełka

1. PENTAGRAM MONSTER X5 [P 500-1] 6. Kabel USB

2. Bateria SLIM 3000 mAh 7. Ładowarka sieciowa

3. Bateria FAT 6000 mAh 8. Słuchawki

4. Pokrywa baterii SLIM 9. Skrócona instrukcja

5. Pokrywa baterii FAT 10. Karta gwarancyjna

Minimalne wymagania systemowe

Niniejsze wymagania są ważne tylko w przypadku podłączania urządzenia do
komputera.

• Komputer PC z wolnym portem USB

• System operacyjny: Windows Me / 2000 / XP / Vista / 7 / 8

4

Przygotowanie do pracy

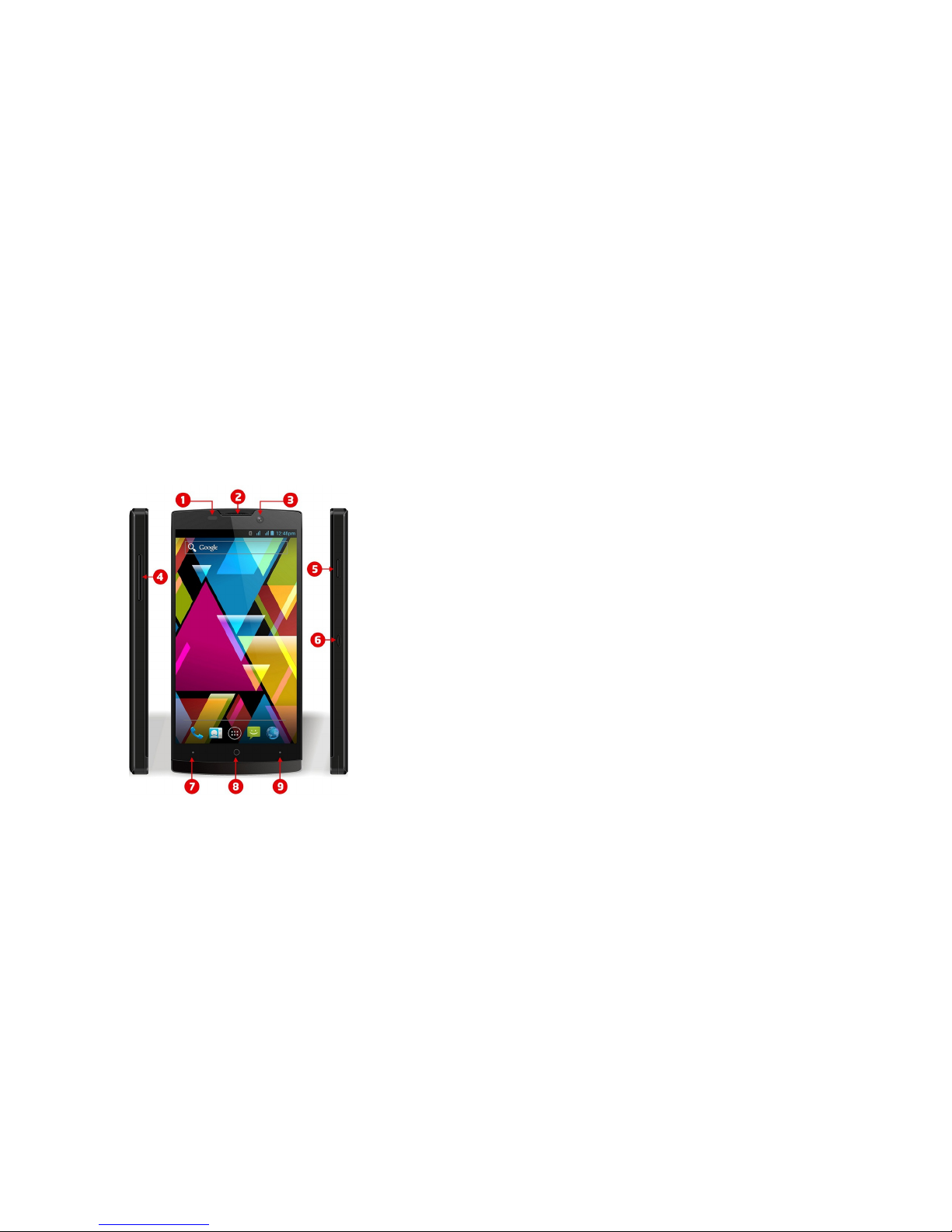

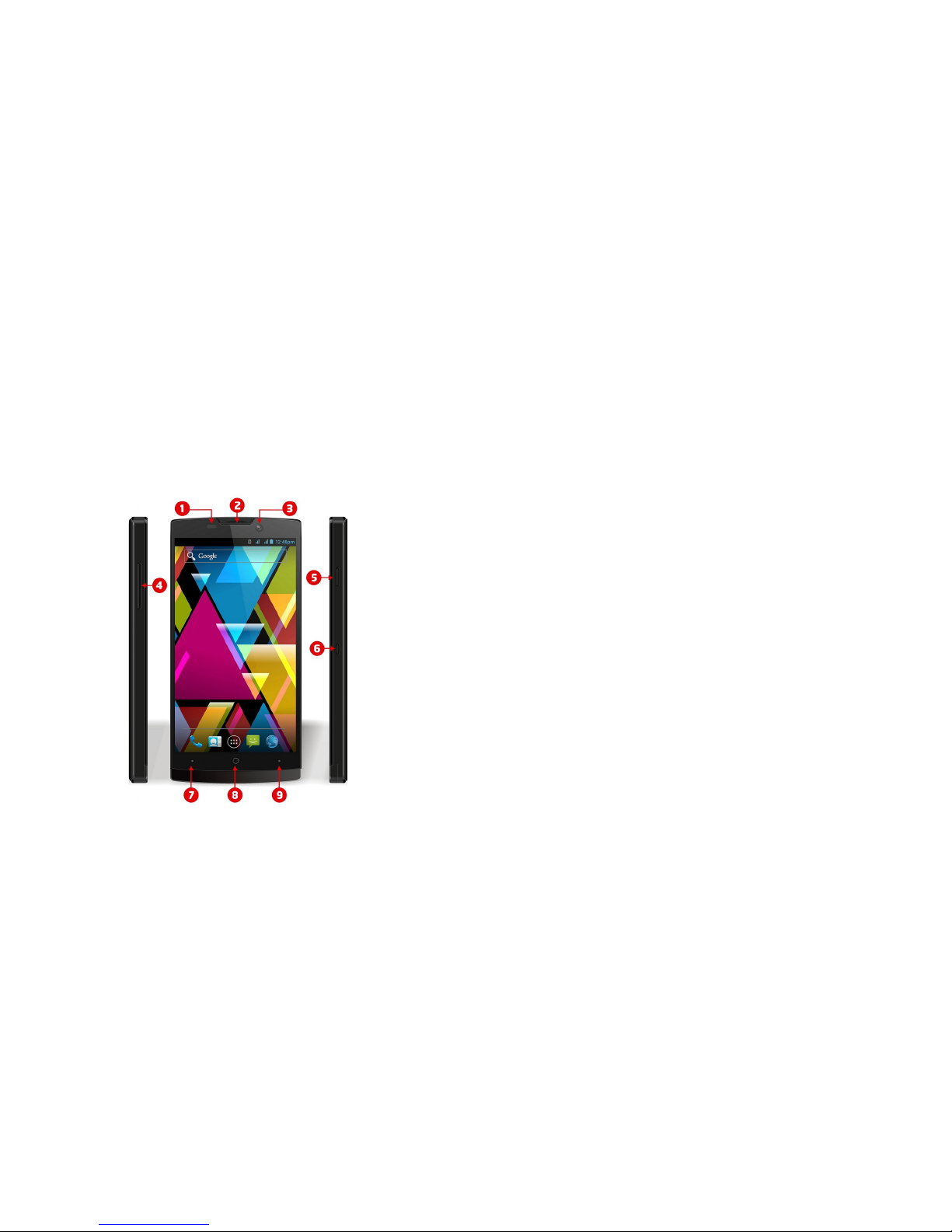

Wygląd urządzenia

1. Czujnik zbliżeniowy – służy do wygaszania ekranu podczas rozmowy
telefonicznej, aby niechcący nie rozłączyć bądź zawiesić połączenia.

2. Głośnik – aktywny podczas rozmowy telefonicznej.

3. Kamera front 2.0 Mpix.

4. Przycisk regulacji głośności - aby zwiększyć / zmniejszyć głośność.

5. Przycisk zasilania - aby włączyć lub wyłączyć urządzenie, przytrzymaj
wciśnięty przycisk przez ok. 4 sekundy.

- Naciśnij przycisk, aby wprowadzić urządzenie z trybu uśpienia i zablokować
ekran. W tym trybie urządzenie cały czas działa tylko ekran urządzenia jest
wyłączony.

- Naciśnij przycisk i przeciągnij „kłódkę” na ekranie w lewą stronę, aby
odblokować ekran.

6. Przycisk funkcyjny – możliwość przypisania funkcji zrzutu ekranu lub
nagrywania dźwięku.

7. Przycisk dotykowy MENU - wyświetlenie opcji dostępnych dla bieżącego
ekranu.

8. Przycisk dotykowy HOME – powrót bezpośrednio na ekran główny z
dowolnego miejsca w interfejsie.

9. Przycisk dotykowy BACK – przejście do poprzedniego ekranu w dowolnym
momencie.

5

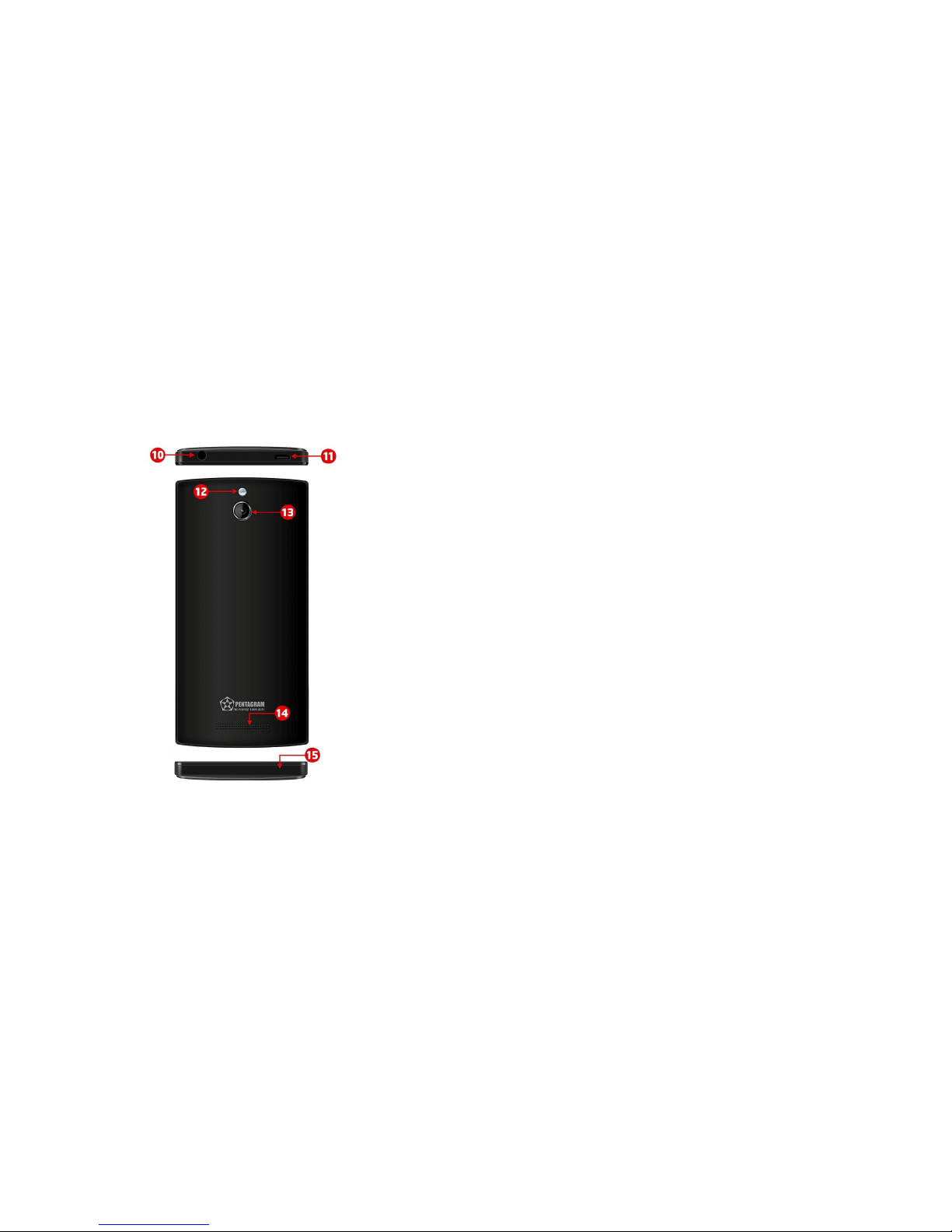

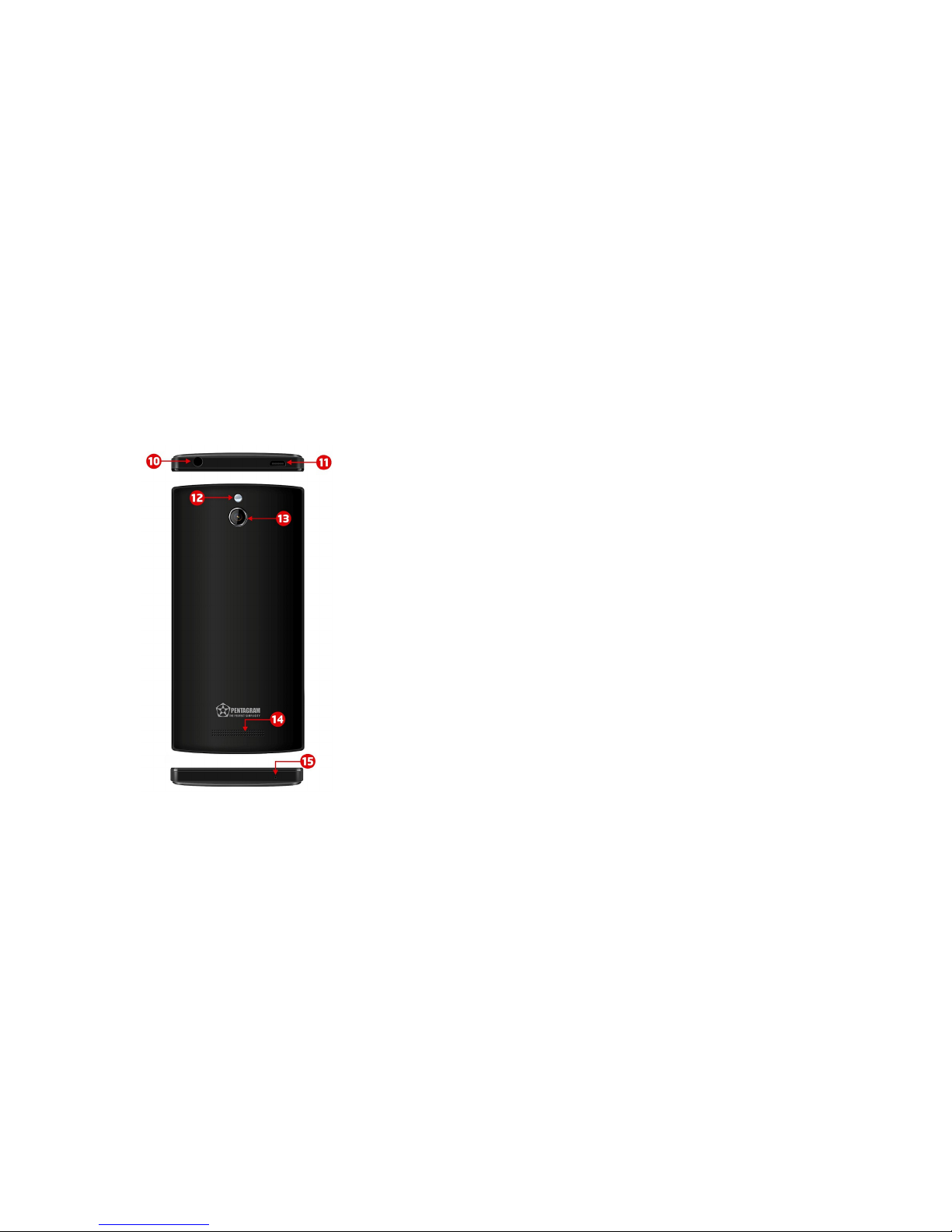

10. Gniazdo słuchawkowe.

11. Gniazdo microUSB.

12. Lampa błyskowa.

13. Kamera tył 8.0 Mpix .

14. Głośnik – jeśli do urządzenia nie są podłączone słuchawki, wszystkie
dźwięki będą odtwarzane za pomocą wbudowanego głośnika.

15. Mikrofon.

6

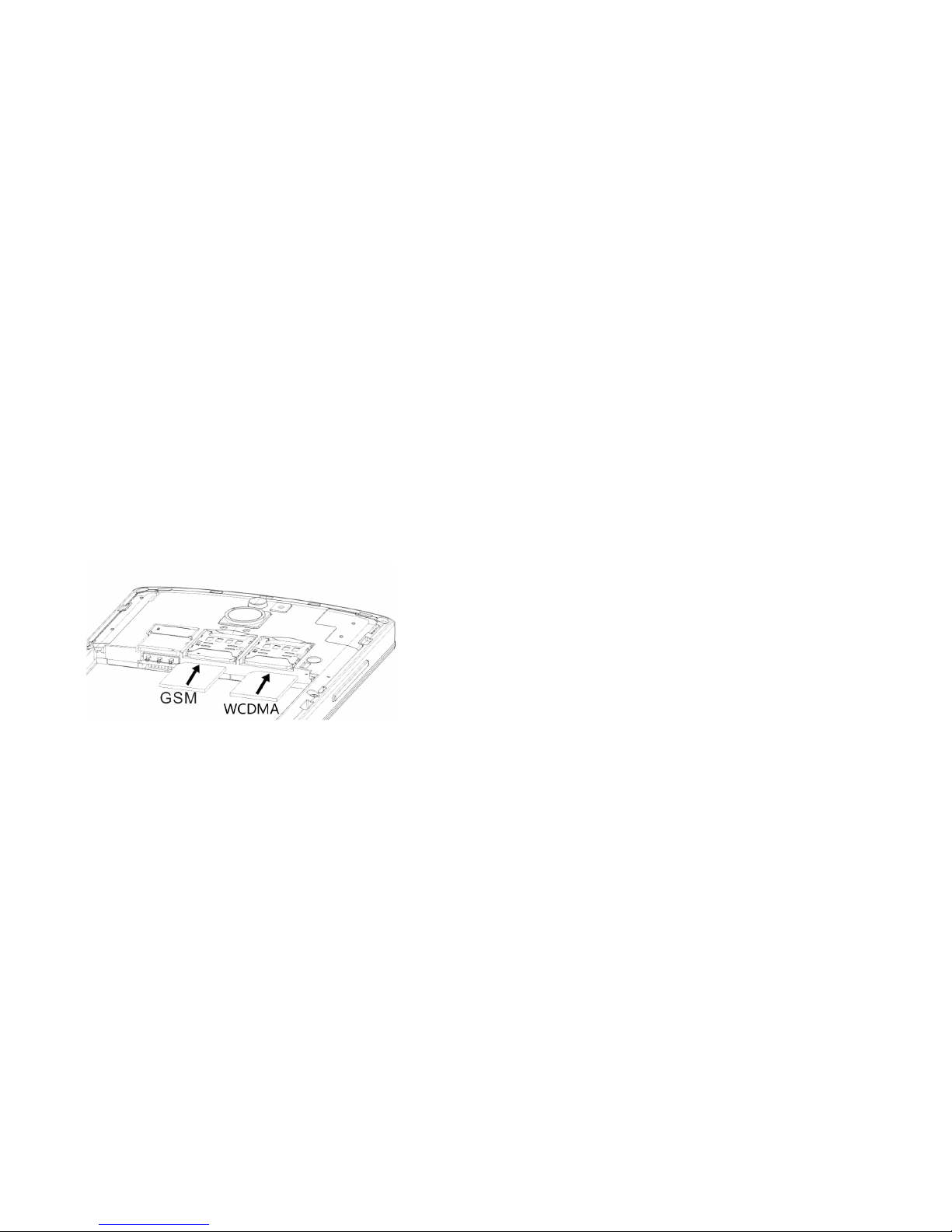

Montaż kart SIM, karty pamięci Micro SD i akumulatora

1. Jeśli urządzenie jest włączone, naciśnij i przytrzymaj przycisk zasilania /
blokady klawisz, a następnie wybierz opcję Wyłącz OK.→

2. Zdejmij tylną pokrywę. W otwór znajdujący się w dolnej części pokrywy,
wsuń paznokieć I delikatnie podważ.

3. Włóż karty SIM i Micro SD do gniazda, stykami skierowanymi w dół.

4. Włóż akumulator.

5. Załóż tylną pokrywę.

Ładowanie akumulatora

Przed rozpoczęciem używania urządzenia zalecane jest kilkukrotne pełne
naładowanie i rozładowanie baterii, aby osiągnęła pełną sprawność i
maksymalną żywotność.
W prawym górnym rogu ekranu widoczna jest ikona reprezentująca stan
naładowania baterii. Gdy ikona jest wypełniona – bateria jest w pełni
naładowana, gdy ikona jest pusta – bateria jest na wyczerpaniu i należy ją jak
najszybciej naładować. Urządzenie zacznie się samoczynnie ładować po
podłączeniu do ładowarki sieciowej podłączonej do gniazdka sieciowego lub
po podłączeniu urządzenia do komputera za pośrednictwem dołączonego
kabla USB.

7

Podłączanie do komputera

UWAGI:

• Do instalacji aplikacji i przechowywania własnych plików można używać

zarówno włożonej karty pamięci oraz wbudowanej pamięci Flash.

• Nie odłączaj urządzenia od komputera w czasie przesyłania danych, aby

zapobiec ewentualnemu uszkodzeniu lub utracie danych.

Urządzenie współpracuje z następującymi systemami operacyjnymi: Windows
Me / 2000 / XP / Vista / 7 / 8.
Po połączeniu włączonego urządzenia z komputerem za pomocą kabla USB na
urządzeniu w pasku stanu wybierz opcję Połączenie przez USB, a następnie
Włącz nośnik USB. Urządzenie zostanie wykryte przez komputer jako dysk
przenośny i będzie widoczne w Eksploratorze Windows. Rozpocznie się
również ładowanie telefonu.

Aktualizacja Firmware

W razie konieczności oprogramowanie Firmware urządzenia może zostać
zaktualizowane do nowszej wersji. Najnowszą wersję oprogramowania
Firmware można pobrać ze strony www.pentagram.pl . Szczegółowe
informacje dotyczące przygotowania i przeprowadzenia aktualizacji można
znaleźć w pobranym archiwum z nową wersją oprogramowania Firmware.

Odblokowywanie i blokowanie ekranu

Aby odblokować ekran naciśnij przycisk zasilania na urządzeniu, a następnie
dotknij ikonę kłódki i przesuń na ikonę otwartej kłódki.

Aby zablokować urządzenie naciśnij przycisk zasilania na urządzeniu.
Urządzenie przejdzie w stan uśpienia, jeżeli nie będzie używane przez
dłuższy czas (Ustawienia->Wyświetlacz->Uśpienie).

8

Obsługa urządzenia

Telefon multimedialny Pentagram MONSTER X5 posiada ekran dotykowy,
który należy obsługiwać za pomocą palca.
Interfejs systemu Android™ składa się z pięciu ekranów. Aby przejść do paneli
znajdujących się po lewej lub po prawej stronie ekranu głównego, należy
przesunąć palec poziomo po ekranie. Na każdym z pięciu ekranów można
umieszczać skróty, zakładki i widżety.

Ekran dotykowy

Obsługa ekranu dotykowego jest intuicyjna, palcem wykonujemy polecenia,
podobnie jak za pomocą myszki komputerowej.

– Przewijanie – dotknij i przesuń palec w górę-dół, prawo-lewo,

aby np. przejść pomiędzy ekranami, przewinąć stronę
internetową lub przejść do następnej strony podczas czytania
książki.

– Pojedyncze dotknięcie/wybranie – dotknij jeden raz wybrany

element, aby go uruchomić lub wybrać, np. aplikacja, gra.

– Przytrzymanie – dotknij i przytrzymaj palec na wybranej ikonie,

aby przesunąć ikonę w inne miejsce na ekranie bądź usunąć
ikonę z ekranu (symbol x w górnej części ekranu).

– Gest uszczypnięcia – dotknij dwoma palcami ekran, przybliżając

palce do siebie widok zostanie pomniejszony, oddalając palce od
siebie widok zostanie powiększony.

Obracanie ekranu dotykowego – czujnik ruchu wbudowany w urządzenie
potrafi samodzielnie określić położenie tabletu. Ekranu zostanie obrócony w
zależności od ułożenia urządzenia. Większość aplikacji pozwala na taką
zmianę. Nie dotyczy ekranów głównych.

Obracanie ekranu dotykowego można wyłączyć, aby niezależnie od położenia
urządzenia ekran się nie obracał (Ustawienia ->Wyświetlacz->Autoobracanie
ekranu).

9

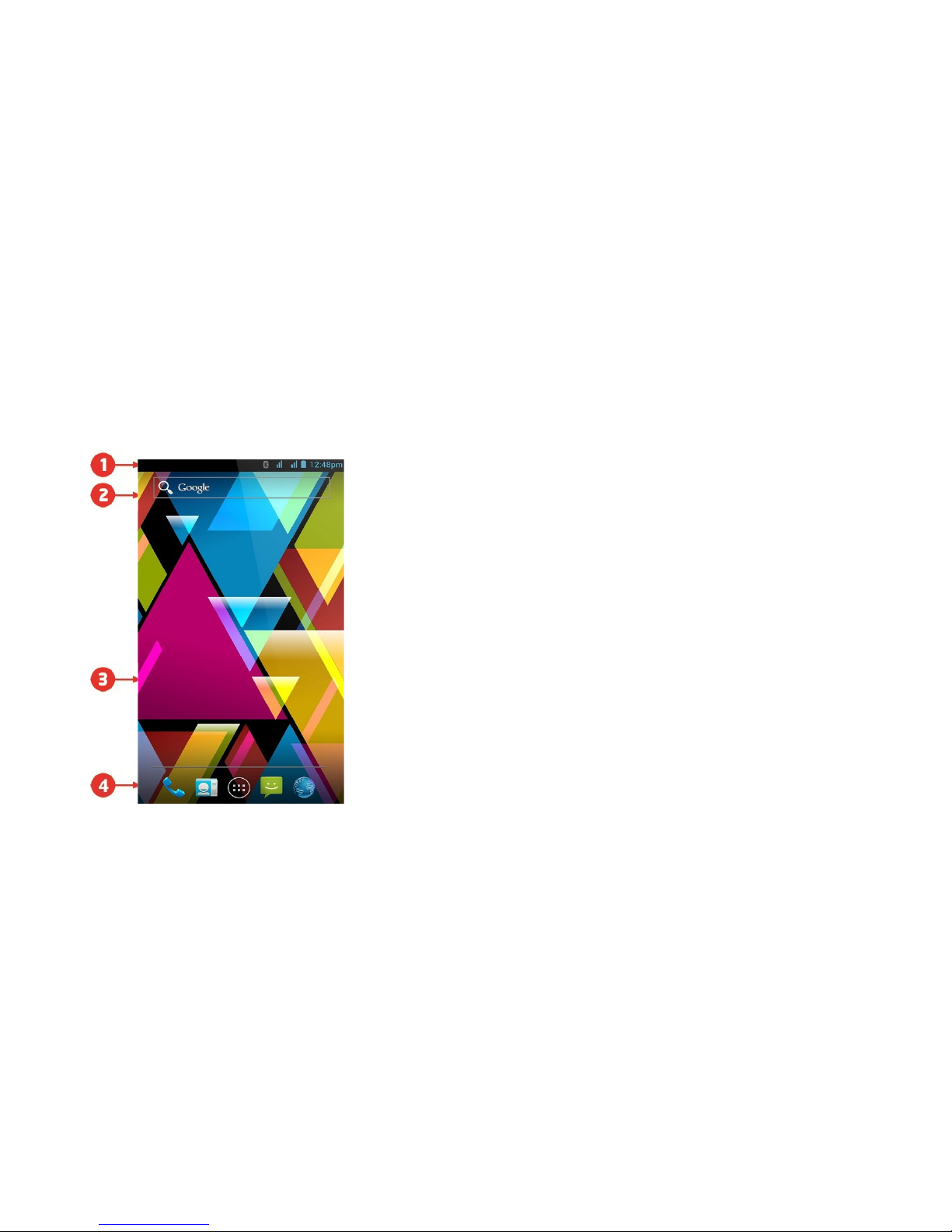

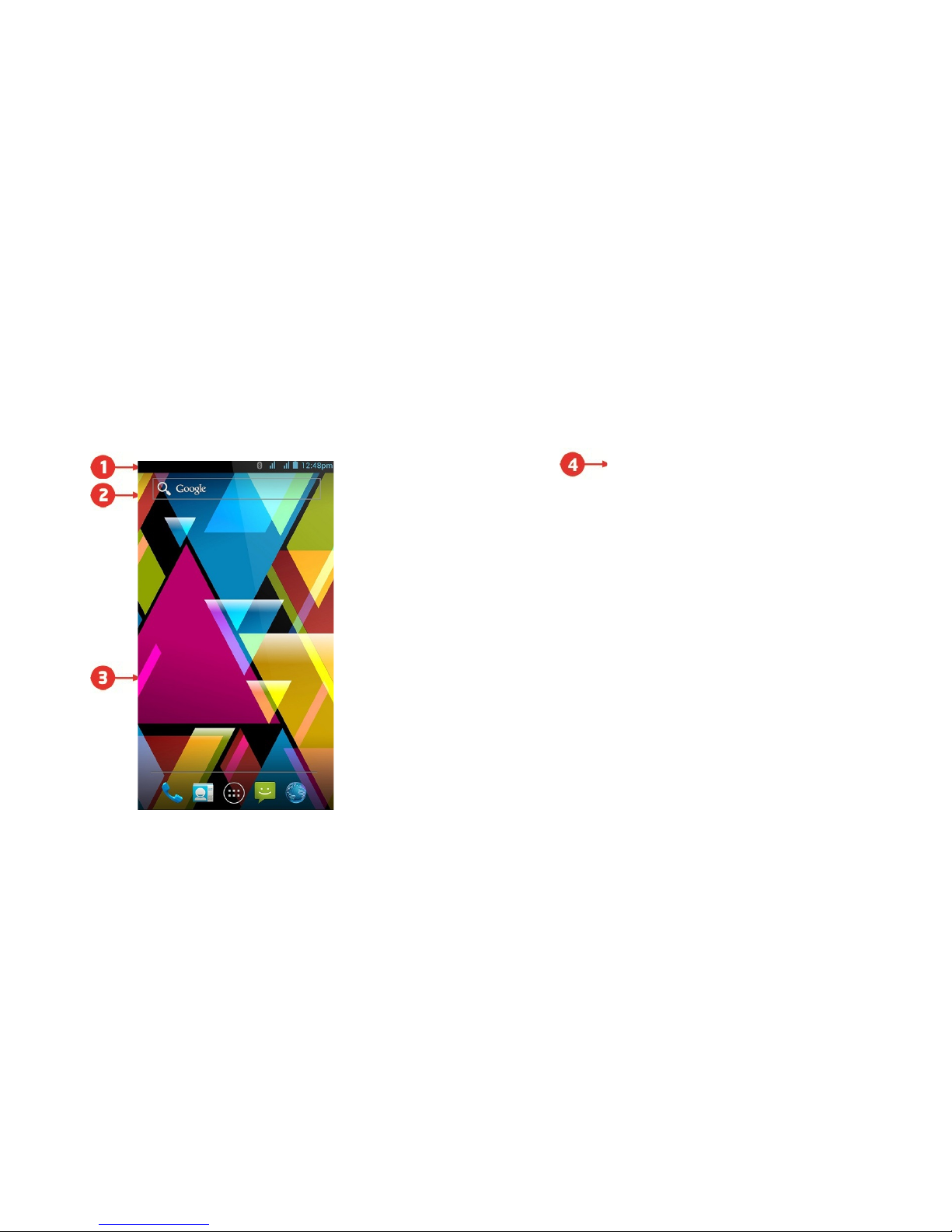

Wygląd ekranu

1. Na każdym ekranie wyświetlany jest pasek stanu. Po lewej stronie

widoczne są ikony powiadomienia np. nieodebrane połączenie, nowa
wiadomość SMS/MMS, nowa wiadomość e-mail itp. Po prawej stronie
wyświetlane są ikony informujące o statusie telefonu np. stan akumulatora,
aktualny czas, połączenie bezprzewodowe WiFi itp. Informacje zawarte na
pasku stanu można rozwinąć: dotknij pasku stanu i przeciągnij palcem w dół
ekranu. Aby zamknąć wyświetlane informacje, u dołu ekranu dotknij kółko I
przeciągnij palcem do góry.

2. Standardowo zainstalowany widżet do przeszukiwania zawartości
urządzenia oraz internetu za pomocą wyszukiwarki Google™ (wymaga
ustanowienia połączenia z internetem poprzez sieć bezprzewodową WiFi lub
sieć komórkową). Widżet – niewielka aplikacja, stale działające w tle.

3. Skróty aplikacji zainstalowanych na urządzeniu. Wybraną aplikację można
uruchomić poprzez dotknięcie ikony. Dłuższe przytrzymanie palca na
wybranej ikonie umożliwi zmianę miejsca położenia bądź usunięcia skrótu do
aplikacji (aplikacja nie zostanie całkowicie usunięta, odinstalowana).

10

4. Menu nawigacyjne dostępne na każdym ekranie.

- wykonanie połączenia telefonicznego poprzez wybranie numeru lub
znalezienie osoby na liście kontaktów. Sprawdzenie historii połączeń

- kontakty zapisane na kartach sim oraz w pamięci telefonu. Kontakty
można pogrupować według grup oraz dodać do ulubionych. Za pomocą
ikony w prawym dolnym rogu można dodać nowy kontakt

- wyświetlenie wszystkich aplikacji i widżetów zainstalowanych na
urządzeniu. Wybraną aplikację można uruchomić poprzez kliknięcie na
niej. Dłuższe przytrzymanie palca na danej ikonie umożliwi utworzenie
skrótu na jednym z ekranów.

- wiadomości SMS i MMS. Można napisać nową wiadomość oraz przejrzeć
archiwum odebranych wiadomości

- przeglądarka internetowa

Zainstalowane aplikacje

Naciśnij przycisk , aby wyświetlić zainstalowane na urządzeniu aplikacje
oraz widżety.

- aplikacja do wykonywania i przeglądania zdjęć

- aplikacja do przeglądania plików umieszczonych w pamięci urządzenia
oraz na karcie microSD/SDHC

– aplikacja do przeglądania stron internetowych

- kalendarz

- kalkulator

- Sklep Play – aplikacja służąca do pobierania/zakupu oprogramowania dla
systemu Android (wymagane jest nawiązanie połączenia z internetem)

- aplikacja do odtwarzania filmów umieszczonych w pamięci urządzenia
lub na karcie microSD/SDHC

- aplikacja do przeglądanie plików pobranych z internetu

11

- aplikacja do obsługi konta email (wymagane jest nawiązanie połączenia
z internetem)

- aplikacja do przeszukiwania zawartości urządzenia oraz internetu za
pomocą wyszukiwarki Google™

- dostęp do zaawansowanych ustawień urządzenia

- wyświetlenie zegara na ekranie urządzenia, dodatkowo możliwość
skonfigurowania alarmu

- aplikacja do przeglądania zdjęć

- aplikacja do korzystania z portalu społecznościowego Facebook

- aplikacja do odtwarzania filmów umieszczonych w pamięci urządzenia
lub na karcie microSD/SDHC

- aplikacja do obsługi konta pocztowego Google

- aplikacja do oglądania filmików umieszczonych na stronie youtube.com

- aplikacja do komunikacji z użytkownikami aplikacji Skype

- aplikacja mapy google

- aplikacja do przeglądania dokumentów

- gra zręcznościowa

Połączenie z siecią bezprzewodową

Naciśnij ikonę , a następnie wejdź w Ustawienia. W pierwszej sekcji włącz
WiFi, następnie wybierz pozycję WiFi. Na ekranie pojawią się sieci
bezprzewodowe z którymi istnieje możliwość nawiązania połączenia. Dotknij
na wybranej sieci oraz wprowadź hasło, jeśli sieć jest zabezpieczona.

UWAGA: W przypadku nie korzystania z sieci bezprzewodowej, zalecamy
wyłączenie tej funkcji, aby wydłużyć czas pracy urządzenia.

12

Połączenie telefoniczne

Wybierz ikonę , wprowadź numer telefonu lub znajdź osobę na liście
kontaktów, a następnie dotnij ikonę słuchawki w prawym górnym rogu, aby
nawiązać połączenie.

Wybierz ikonę , na liście kontaktów wybierz i przytrzymaj nazwę osoby, a
następnie dotnij ikonę słuchawki, aby nawiązać połączenie.

W innych aplikacjach, takich jak wiadomość SMS, historia połączeń istnieje
również opcja wykonywania połączeń.

Odbieranie i odrzucanie połączenia

Odbieranie połączenia - przeciągnij ikonę słuchawki w prawą stronę, na ikonę
zielonej słuchawki.

Odrzucanie połączenia - przeciągnij ikonę słuchawki w lewą stronę, na ikonę
czerwonej słuchawki.

Podczas rozmowy możesz zwiększyć lub zmniejszyć głośność rozmowy za
pomocą przycisku z boku telefonu do regulacji głośności..

Wiadomości SMS i MMS

Wybierz ikonę , aby napisać bądź odczytać wiadomość SMS i MMS.
Aby napisać nową wiadomość SMS, wybierz ikonę w prawym dolnym rogu. W
górnej tabeli wprowadź numer telefonu bądź wybierz osobę do której chcesz
wysłać wiadomość z listy kontaktów. W dolnej tabel wprowadź tekst
wiadomości za pomocą klawiatury dotykowej.

Maksymalna długość wiadomości może zawierać 160 znaków. Po
przekroczeniu 480 znaków (3 wiadomości SMS) wiadomość automatycznie
zmieni się w MMS.

Konfiguracja kart SIM

W przypadku problemu z automatycznym uzyskaniem danych
konfiguracyjnych operatora po włożeniu karty SIM, naciśnij ikonę , a
następnie wejdź w Ustawienia, w sekcji Urządzenie wybierz opcje Ustawienia
Dual SIM i wprowadź niezbędne dane uzyskane od operatora.

13

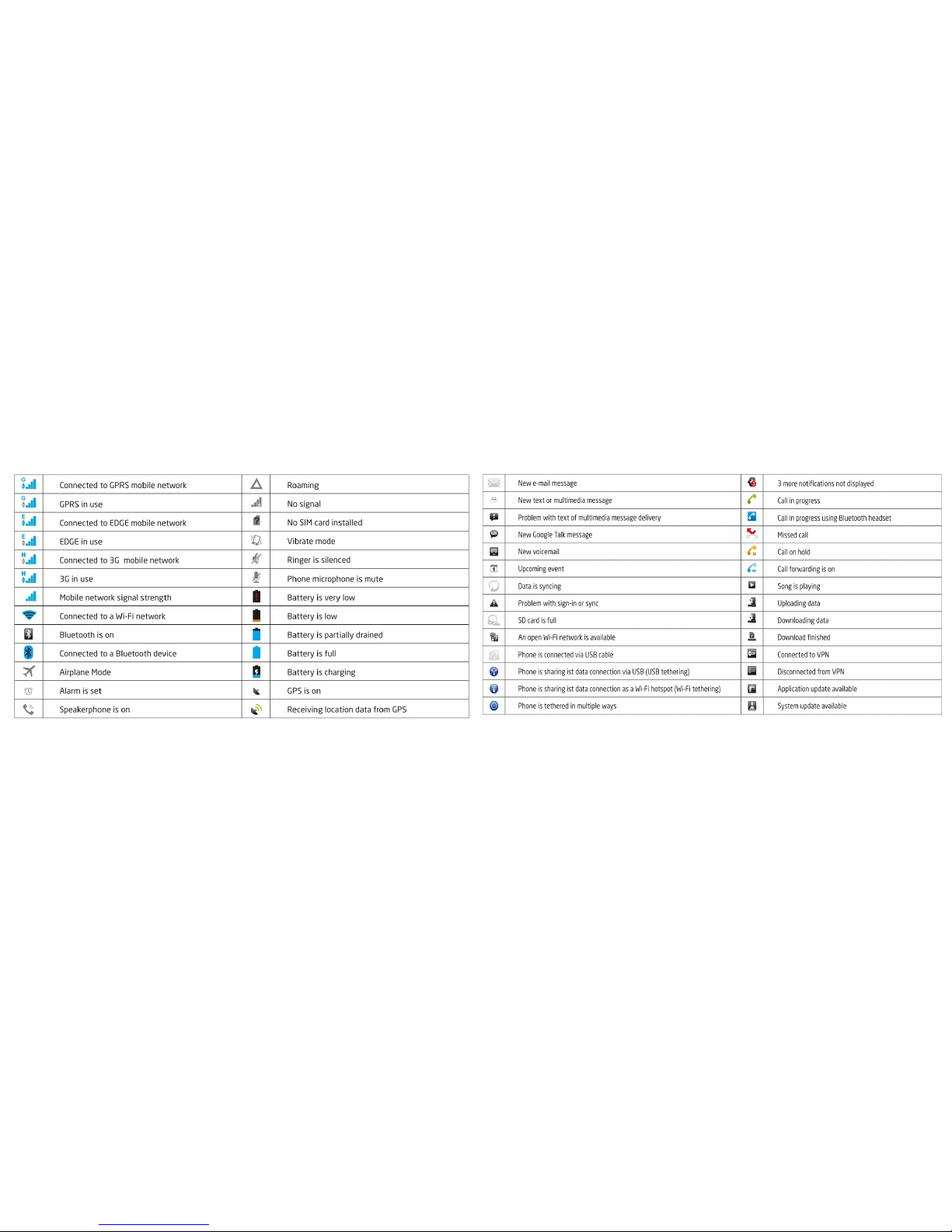

Ikony powiadomień

14

Specyfikacja

*

Parametry techniczne
Pamięć operacyjna 1 GB
Pamięć wbudowana 4 GB
Pamięć zewnętrza Czytnik kart microSD do 2 GB/ microSDHC do 32 GB
System operacyjny Android w wersji 4.1 wbudowany Google Play
Podstawowe parametry
Wielkość ekranu 5.0"
Rozdzielczość ekranu 1280*720
Processor Snapdragon S4 Play MSM8225Q 4x1.2 GHz
Procesor graficzny Andreno 203 (OpenVG 1.1, OpenGL ES 2.0)
Sieć Wifi 802.11 b/g/n, Wifi Direct
Akumulator 3000 mAh i 6000 mAh
Gniazdo słuchawkowe 3,5mm stereo mini-jack
Multimedia
Audio MP3, WMA, OGG, APE, FLAC, WAV
Video 720P HD
Grafika JPG, BMP, PNG

* Specyfikacja może zostać zmieniona bez uprzedniego powiadomienia.

Ogólne
Wymiary 140*68.4*9.8mm / 140*68.4*14.8 mm
Waga 151g / 203 g
Temperatura pracy od 0°C do +40°C
Temperatura
przechowywania

od 10°C do +40°C

15

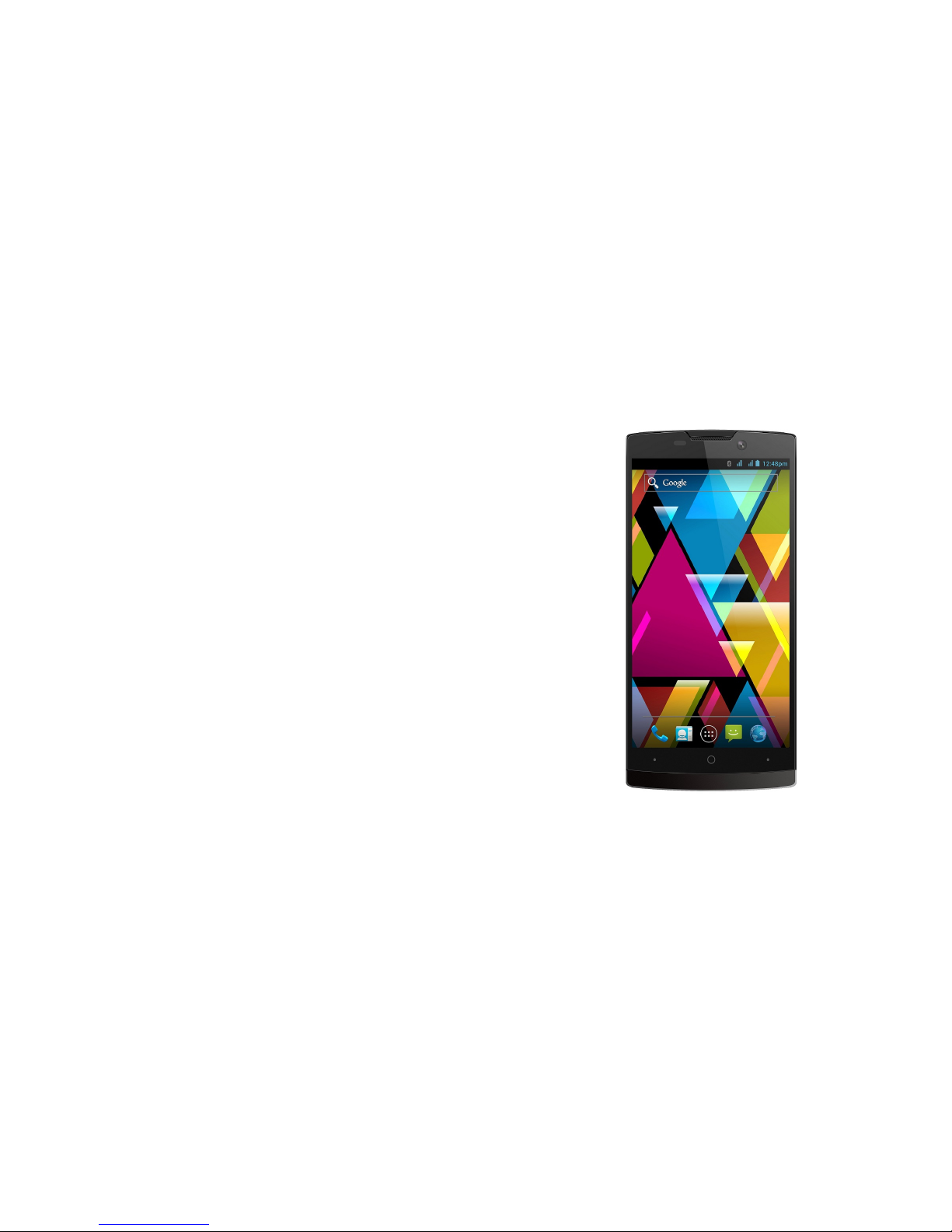

Quick Guide

PENTAGRAM MONSTER X5 [P 500-1]

1

EN

The latest versions of manual, drivers and applications are available on www.pentagram.eu

Table of contens

IMPORTANT INFORMATION..................................................................................................... ....... 3

SAFETY PRECAUTIONS................................................................................................ .... 3

INFORMATION CONCERNING WASTE ELECTRONIC EQUIPMENT..................... ....3

INTRODUCTION............................................................................................................................ ...... 4

BOX CONTENTS................................................................................................................... 4

MINIMUM SYSTEM REQUIREMENTS..................................................................... ....... .4

PREPARATION FOR WORK........................................................................................................ ...... 5

THE APPEARANCE OF THE DEVICE.............................................................................. 5

ASSEMBLING SIM CARD, MICRO SD MEMORY CARD AND BATTERY............ ....... 7

BATTERY CHARGING.................................................................................................. ....... 8

CONNECTING TO THE COMPUTER.................................................................................8

FIRMWARE UPGRADE............................................................................................... ....... .8

UNLOCKING AND LOCKING THE SCREEN................................................................... .8

DEVICE OPERATION.................................................................................................................... ...... 9

TOUCH SCREEN................................................................................................................... 9

THE SCREEN DISPLAY................................................................................................. ...10

INSTALLED APPLICATIONS.......................................................................................... .11

CONNECTION TO WIRELESS NETWORK.................................................................... 12

PHONE CALL............................................................................................................... ...... 13

ANSWER OR DECLINE A CALL...................................................................................... 13

SMS AND MMS................................................................................................................ ..13

CONFIGURATION OF SIM CARDS................................................................................ .13

NOTIFICATION ICONS................................................................................................. ....14

SPECIFICATIONS........................................................................................................................ ...... 15

2

Important information

Safety precautions

• Do not use or store the device or it's accessories in dusty places, where
the humidity is high or in extreme temperatures. This may lead to their
damage not covered by warranty.

• Do not operate the device with wet hands to avoid the risk of device
damage or electric shock.

• Do not clean the device with chemicals, such as benzine or detergents –
always clean the device with a soft, dry cloth.

• Disconnect the device from the computer or another power source prior
to cleaning.

• Do not modify or fix the device yourself in any way, it might void the
guarantee.

• Do not drop or shake the device. Mechanical damage caused by means
other than normal usage are not covered by warranty.

• Do not disconnect the device from the computer when transferring data.
They might get irrecoverably lost.

• Files and data stored in the device memory and on the memory card are
prone to damage like any other files. For this reason, if necessary, make
the backup copies of those files and data.

• PENTAGRAM cannot be held responsible for any data loss.

Information concerning waste electronic equipment

The markings on the device and in the attached
documentation indicate that it cannot be disposed of along
with unsegregated general black bag waste when withdrawn
from use. The device must be recycled or processed in
another way to recover reusable materials and neutralize
hazardous components.

The users should contact recycling/recovery authorities
to determine how the device is to be disposed of in an
environment-friendly manner.

3

NOTE: All information and technical data is subject to change without
previous notice and/or indication in this manual.

Copyright ©2013 PENTAGRAM
All rights reserved; copying and reproduction is strictly forbidden.

Introduction

Thank you for purchasing smartphone PENTAGRAM MONSTER X5 equipped
with operating system Android ™ 4.1 Jelly Bean. The device allows you to
phone calls, send and receive SMS / MMS messages, download applications
and use the Internet the same way as using a computer. It also features a
video player, music player, photo viewer, ebook reader and many more.

Box Contents

1. PENTAGRAM MONSTER X5 [P 500-1] 6. USB cable

2. SLIM battery 3000 mAh 7. AC charger

3. FAT battery 6000 mAh 8. Earphones

4. SLIM battery cover 9. Warranty card

5. FAT battery cover 10. Quick guide

Minimum system requireme nts

These requirements are only important when connecting the device to a
computer.

• A PC with an available USB port

• Operating system: Windows Me / 2000 / XP / Vista / 7 / 8

4

Preparation for work

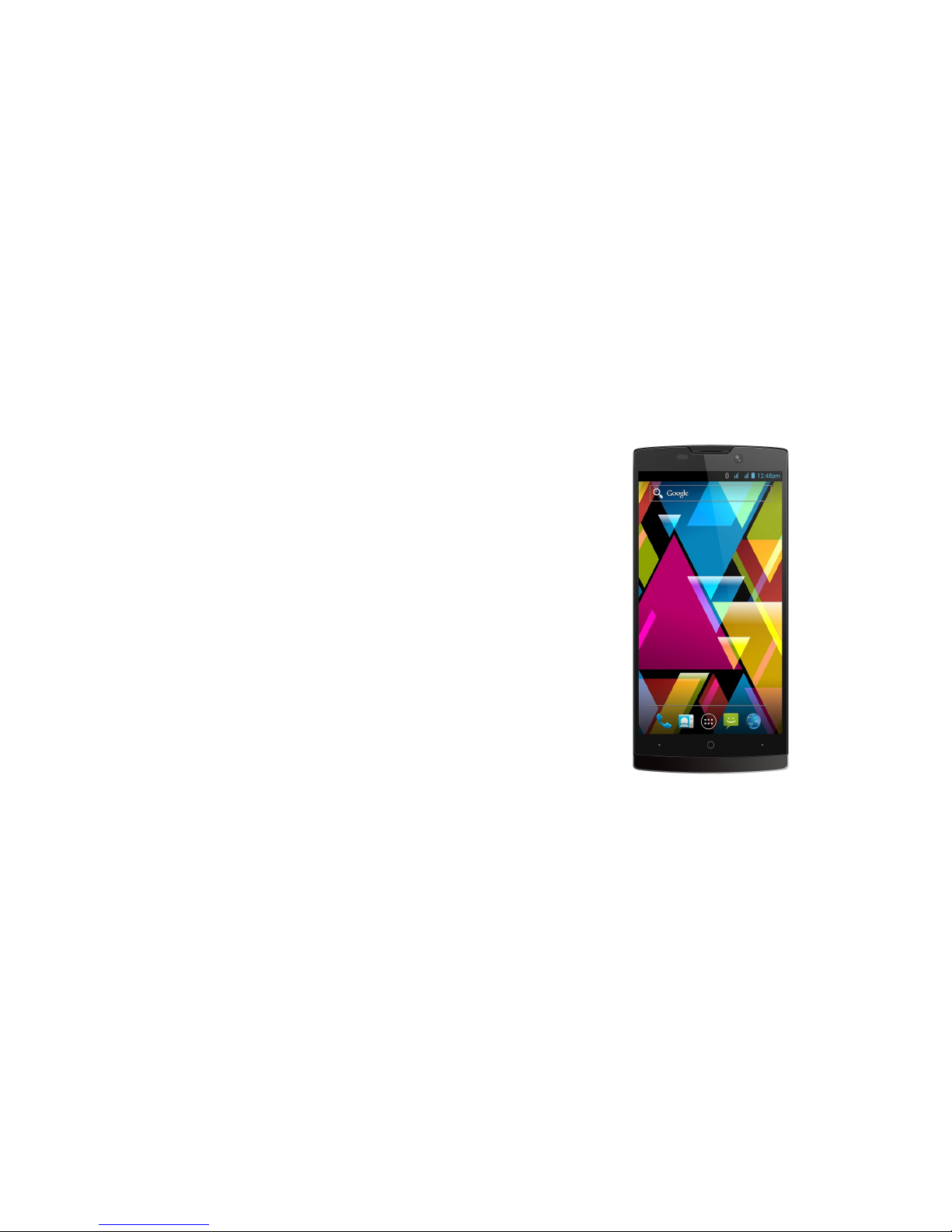

The appearance of the device

1. Proximity sensor - used to fade the screen during a call, to not disconnect
or suspend a call.

2. Speaker - active during a call.

3. Front camera 2.0 Mpix.

4. Volume Control - to increase / decrease the volume.

5. Power button - to turn on or off the device, press and hold this button for
approx. 4 seconds.

- Press the button to enter the device in sleep mode and lock the screen. In
this mode, the machine is still working only screen of the device is turned off.

- Press the button and drag the "padlock" on the left to unlock the screen.

6. Functional button - ability to assign functions: screenshot or audio
recording.

7. MENU button - displays the options available for the current screen.

8. HOME button - return directly to the main screen from anywhere in the
interface.

9. BACK button - return to the previous screen at any time.

5

10. Headphones socket.

11. MicroUSB socket.

12. Flash.

13. Camera back 8.0 Mpix.

14. Speaker – if no headphones are connected to the device, all the sounds
will be played through the built-in speaker.

15. Microphone.

6

Assembling SIM card, Micro SD memory card and battery

1. If the device is on, press and hold the Power/Lock key and select Power off
OK to turn it off. →

2. Remove the back cover, use fingernail to gently lift the back cover.

3. Insert the SIM card and Micro SD card with the contacts facing down.

4. Replace the battery.

5. Replace the back cover.

Battery charging

It is recommended to charge and discharge the battery several times so that
it reaches its full performance and service life.
In the top right corner of the main menu there is an icon representing the
battery charge. When the icon is filled with bars, it means the battery is fully
charged. If the icon is empty, the battery is very low and you have to charge it
as quickly as possible. The battery will start charging automatically after
connecting the device to the AC charger or when connected to a computer via
the supplied USB cable.

7

Connecting to the computer
NOTES:

• To install applications and store your own files you can use either a

memory card and flash memory.

• When the data are being transferred, do not disconnect the device from

the computer to prevent the possible damage or loss of data.
The device works with the following operating systems: Windows Me /
2000 / XP / Vista / 7 / 8.

After connecting operating device to the computer via a USB cable on the
device in the status bar, select USB connected and then Turn on USB storage.
The device will be detected by the computer as a portable hard disk and will
be visible in Windows Explorer.

Firmware upgrade

If necessary, you can upgrade the device firmware to a newer version. The
latest firmware is available for download at www.pentagram.eu . The
downloaded new firmware archive contains detailed information on preparing
and performing the upgrade.

Unlocking and locking the screen

To unlock the screen, press the power button on the device, then touch and
drag the lock icon on the open padlock icon.

To lock the device, press the power button on the device. The unit will go into
sleep mode if not used for a long time (Settings-> Display-> Sleep).

8

Device operation

Smartphone Pentagram MONSTER X5 has a touchscreen that needs to be
operated using your finger.
Android ™ interface has five screens. To go to the panels located on the left
or right side of the main screen, slide your finger horizontally across the
screen. For each of the five screens, you can place shortcuts, bookmarks and
widgets.

To uch screen

Touch screen operation is intuitive, with your finger follow instructions, as
well as using a computer mouse.

– Scrolling - Touch and slide your finger up and down, right and

left; for example, to move between screens, scroll through a
web page or go to the next page while reading the book.

– Single touch / select - tap once on an item to start it or choose;

for example, application, game.

– Holding - tap and hold your finger on the selected icon to move

the icon to another location on the screen or remove the icon
from the screen (the symbol x in the upper part of the screen).

– Pinch gesture - tap the screen with two fingers, fingers closer

to each view will be reduced, fingers away from each view will
be enlarged.

Rotate the touch screen - a motion sensor built into the device can
independently specify the location the tablet. The screen is rotated according
to the arrangement of the device. Most applications allow for such a change.
Not applicable main screens.

Rotate the touch screen can be turned off, whatever the position of the
screen doesn't rotate (Settings -> Display-> Auto-rotate screen).

9

The screen display

1. On each screen, the status bar is displayed. On the left side there are icons

such as missed call notifications, new SMS / MMS messages, new e-mail, etc.
On the right side displays icons indicating the status of the phone such as
battery status, current time, WiFi connection, etc. The information on the
status bar can be expanded: Tap the status bar and drag your finger down the
screen. To close the information, tap the circle icon and drag your finger to
the top.

2. The standard pre-installed widget to search the contents of the device and
the Internet with Google search (access to the Internet must first be
established via wireless WiFi or mobile network).
Widget - a small application which is permanently running in the background.

3. Shortcuts of applications installed on the device. Press and hold your
finger on the selected icon, allowing you to change its location or remove the
shortcut (application will not be completely removed, uninstalled).

10

4. The navigation menu available on every screen.

- make a call by entering a phone number or find a person in the contact
list. You can check the call history.

- contacts stored on the SIM card and the phone memory. Contacts can be
segregated by groups and add to favorites. Using the icon in the lower
right corner, you can add a new contact

- displays all installed applications and widgets on the device. You can run
the application you want by clicking on it. Longer holding your finger on
the icon allows you to create a shortcut on one of the screens.

- SMS and MMS. You can write a new message, and view the archive
incoming messages

- browser

Installed applications

Press the button to view the applications and widgets installed on the
device.

- application to take pictures and view photos

- application to view files in the memory and microSD / SDHC card

– application to view web pages

- calendar

- calculator

- Play Store – application used to download / purchase software for
Android OS (requires Internet connection)

- application to play films from flash memory or the microSD / SDHC card

- application to view files downloaded from the Internet

- application to operate e-mail account (requires Internet connection)

11

- application to search the contents of the device and the Internet using
Google™

- access to advanced device settings

- displays the clock on the screen, also can configure the alarm

- application for view photos

- application to use the social networking site Facebook

- application to play music from flash memory or the microSD / SDHC card

- application to support Google mail account

- application to watch videos on this website youtube.com

- application to communicate with Skype users

- application Google maps

- application to view documents

- arcade game

Connection to wireless network

Press the icon , then go to Settings. In the first section, turn on the WiFi,
then select WiFi. Find the wireless network that you can connect to. Tap on
the chosen network and enter the password if the network is secured.

Please note: It is strongly recommended to turn the WiFi off if you are not
using the network. This will prolong the battery working time.

12

Phone call

Select the icon , enter a phone number or locate a person in your contact
list, and then click the handset icon in the upper right corner to make the call.

Select the icon , on the contact list, tap and hold the name of the person,
and then click handset icon to make a call.

In other applications, such as SMS, call history, there is also the option to
make a call.

Answer or decline a call

Answer a call - drag the icon to the right earpiece, on the green phone icon.

Reject a call - drag the icon to the left earpiece on the red phone icon.

During a call, you can increase or decrease the volume by using volume
botton.

SMS and MMS

Select the icon to write or read the SMS and MMS.
To write a new text message, select the icon in the lower right corner. In the
upper table, enter the phone number or select the person from contact list. In
the lower table, enter the message text using the touch keyboard.

The maximum length of a message can contain 160 characters. If you exceed
480 characters (3 messages) message automatically becomes a multimedia
message.

Configuration of SIM cards

In case of a problem with the automatic obtaining configuration data after
inserting the SIM card, press the icon , then go to Settings, section device,
select Settings Dual SIM and enter the necessary data from the operator.

13

Notification icons

14

Specifications

*

System parameters
RAM 1GB
NAND flash 4 GB
Card slot microSD up to 2 GB / microSDHC up to 32 GB
Operating System Android version 4.1 with Google Play
Parameters
Display 5.0”
Resolution 1280*720
Processor Snapdragon S4 Play MSM8225Q 4x1.2 GHz
GPU Andreno 203 (OpenVG 1.1, OpenGL ES 2.0)
Network Wifi 802.11 b/g/n, Wifi Direct
Battery type 3000 mAh and 6000 mAh
Earphones 3,5mm stereo mini-jack
Basic parameters
Audio MP3, WMA, OGG, APE, FLAC, WAV
Video 720P HD
Image JPG, BMP, PNG

* Specifications are subject to change without prior notice.

General info
Size 140*68.4*9.8mm / 140*68.4*14.8 mm
Weight 151g / 203 g
Working temp. od 0°C do +40°C
Storage temp. od 10°C do +40°C

15
