Pelgrim PSK970MAT User Manual [de]

Het toestel-identifi catieplaatje bevindt zich aan de binnenzijde van het toestel.

La plaque d’identifi cation de l’appareil se trouve sur l’intérieur de l’appareil.

Das Gerätetypenschild befi ndet sich innen am Gerät.

The appliance identifi cation card is located on the inside of the appliance.

Plak hier het toestel-identifi catieplaatje.

Placez ici la plaque d’identifi cation de l’appareil.

Kleben Sie hier das Gerätetypenschild ein.

Stick the appliance identifi cation card here.

Houd, wanneer u contact opneemt met de serviceafdeling, het complete typenummer bij de hand.

En cas de contact avec le service après-vente, ayez auprès de vous le numéro de type complet.

Halten Sie die vollständige Typennummer bereit,

wenn Sie mit der Kundendienstabteilung Kontakt aufnehmen.

When contacting the service department,

have the complete type number to hand.

PSK970MAT

Gebruiksaanwijzing

afzuigkappen

Adressen en telefoonnummers van de serviceorganisatie vindt u op de garantiekaart.

Les adresses et les numéros de téléphone du service après-vente se trouvent sur la carte de garantie.

Adressen und Telefonnummern der Kundendienstorganisation fi nden Sie auf der Garantiekarte.

You will fi nd the addresses and phone numbers of the service organisation on the guarantee card.

Mode d’emploi

hotte cheminée

Bedienungsanleitung

Dunstabzugshaube

Instructions for use

cooker hood

700003431000

NL

Handleiding 3 - 12

FR

Notice dútilisation 14 - 24

DE

Anleitung 25 - 35

GB

Manual 36 - 46

Gebruikte pictogrammen - Pictogrammes utilisés
Benutzte Piktogramme - Pictograms used

Belangrijk om te weten - Important à savoir
Wissenswertes - Important information

Tip - Conseil - Tipp - Tip

2

Inhoud

Uw schouwkap

1

1.1 Beschrijving 4

1.2 Inleiding 4

2

Veiligheid

2.1 Waar u op moet letten 5

2.2 Afvoersystemen 6

3

Gebruik 7

4

Onderhoud

4.1 Vetfi lters verwijderen 8

4.2 Het koolstoffi lter vervangen 8

4.3 Lampen vervangen 8

4.4 Reinigen 9

5

Installatie

5.1 Algemeen 10

5.2 Elektrische aansluiting 11

5.3 Montage van de schouwkap 12

Bijlage 13

6

3

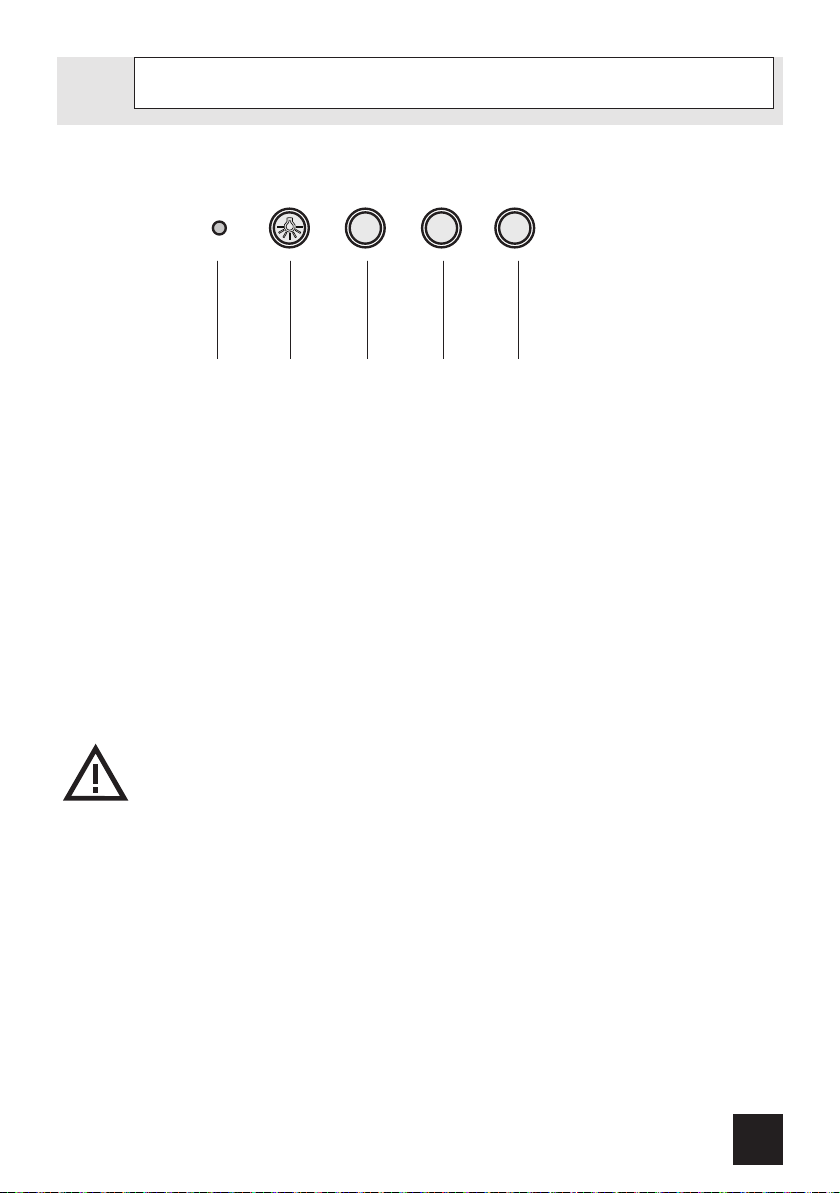

1 Uw schouwkap

123

12 3 45

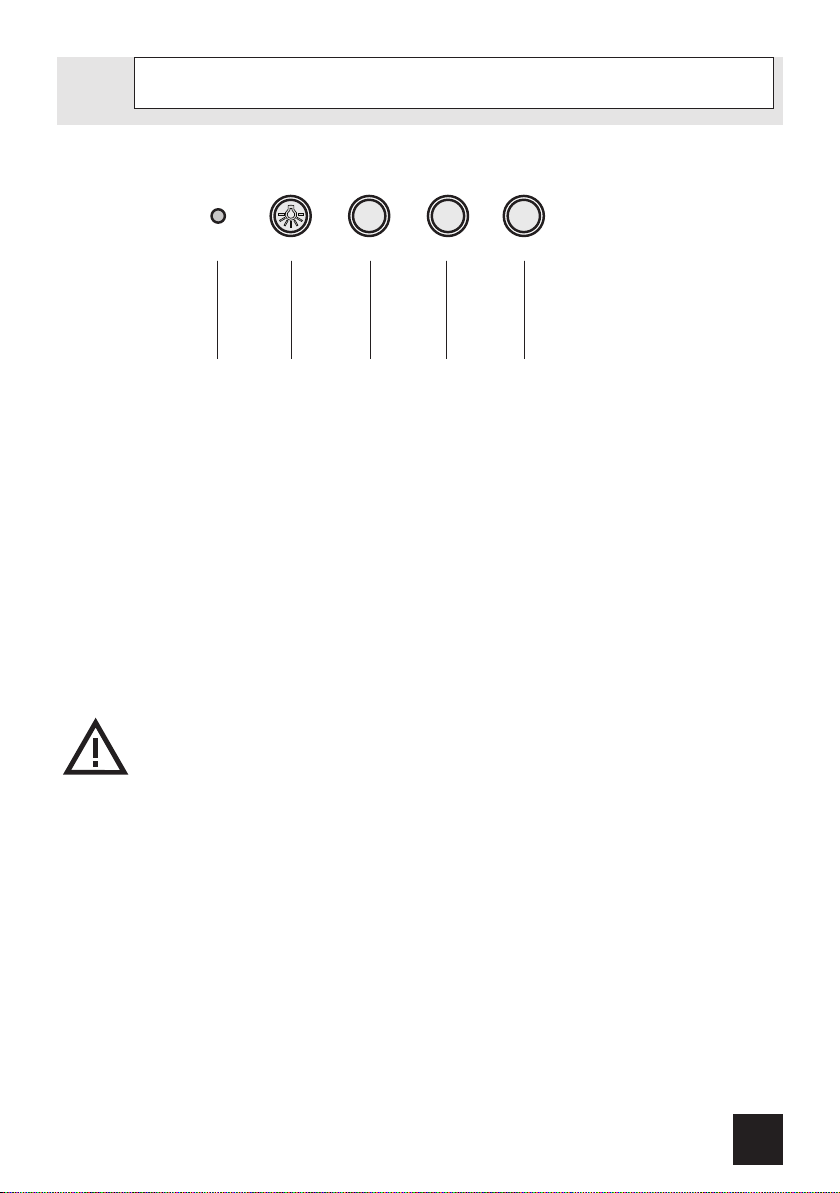

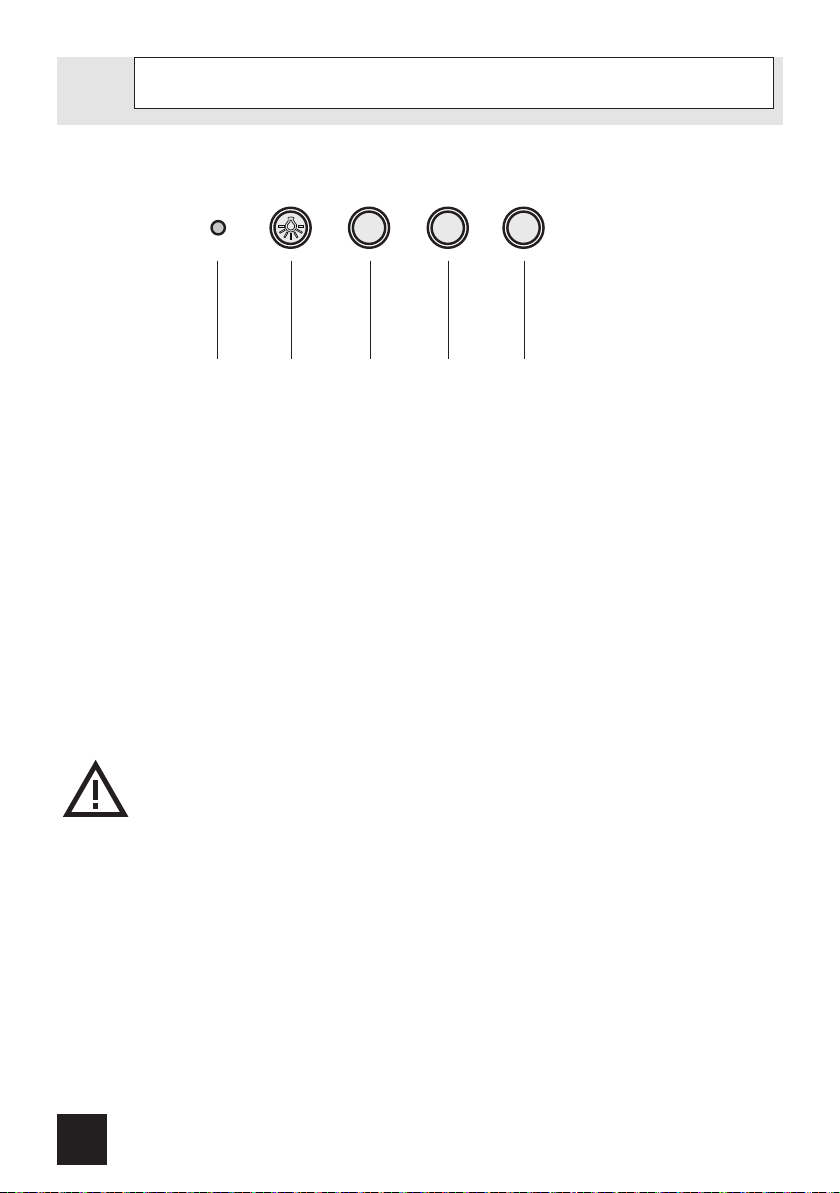

1.1 Beschrijving

Aan-/uit indicatie1.
Verlichting2.
Ventilator stand 13.
Ventilator stand 24.
Ventilator stand 35.

1.2 Inleiding

Als u deze gebruiksaanwijzing doorleest, bent u snel op de hoogte van alle
mogelijk heden die dit toestel u biedt. U vindt informatie voor uw veiligheid en over
het onderhoud van het toestel.

Bewaar de gebruiksaanwijzing en het installatievoorschrift. Een eventueel volgende
gebruiker van dit toestel kan daar zijn voordeel mee doen.

4

2 Veiligheid

2.1 Waar u op moet letten

Attentie! Laat het toestel aansluiten door een erkend installateur (zie

hoofdstuk “Installatie”). Sluit het apparaat niet aan op het elektriciteitsnet

voordat de installatie volledig is voltooid.

Sluit het toestel aan conform de plaatselijk geldende installatievoorschriften. •
In verband met eventuele scherpe randen adviseren wij u tijdens de montage van •
de wasemkap werkhandschoenen te gebruiken.
Het apparaat is gefabriceerd volgens de meest recente veiligheidsstandaarden. •
Desondanks adviseren wij personen met psychische of motorische stoornissen,
mentale achterstand of zwakbegaafdheid het apparaat niet te gebruiken zonder
toezicht van een bekwaam persoon. Hetzelfde geldt voor kinderen.

• De wasemkap nooit gebruiken als het vetfi lter niet of niet goed gemonteerd is!
Gebruik de wasemkap niet om tegenaan te leunen. •
Zorg voor voldoende ventilatie wanneer u de wasemkap samen gebruikt met een •
gaskookplaat.
De afvoer mag niet worden aangesloten op een rookkanaal dat voor andere •
toestellen in gebruik is.
Flambeer nooit onder de afzuigkap en maak de fi lters op tijd schoon. Het frituren •
moet geschieden onder voortdurend toezicht, om te voorkomen dat verhit vet in
brand raakt.
De wasemkap moet regelmatig (minstens 1 x per maand) schoongemaakt worden, •
zowel het exterieur als het interieur. Onvoldoende reinigen of te laat vervangen van
de fi lters kan brandgevaar veroorzaken.
Wanneer de aansluitkabel is beschadigd mag deze alleen worden vervangen door •
de fabrikant, zijn serviceorganisatie of gelijkwaardig gekwalifi ceerde personen, om
gevaarlijke situaties te voorkomen.
Haal eerst de stekker uit het stopcontact als u de lampen wilt vervangen! Gebruik •
uitsluitend dezelfde lampen met aangegeven wattage. Gebruik de wasemkap alleen
met gemonteerde lampjes om het risico van een elektrische schok te verminderen.
De vetfi lters kunnen heet worden tijdens gebruik. Wacht, na het koken, minimaal •
30 minuten met schoonmaken.

5

2 Veiligheid

Bij reparatie of schoonmaakbeurten moet de stroom uitgeschakeld worden. •
Neem de stekker uit het stopcontact of draai de schakelaar in de meterkast op nul.
Vet en olie zijn bij oververhitting brandbaar. Blijf in de buurt tijdens het bereiden van •
gerechten.

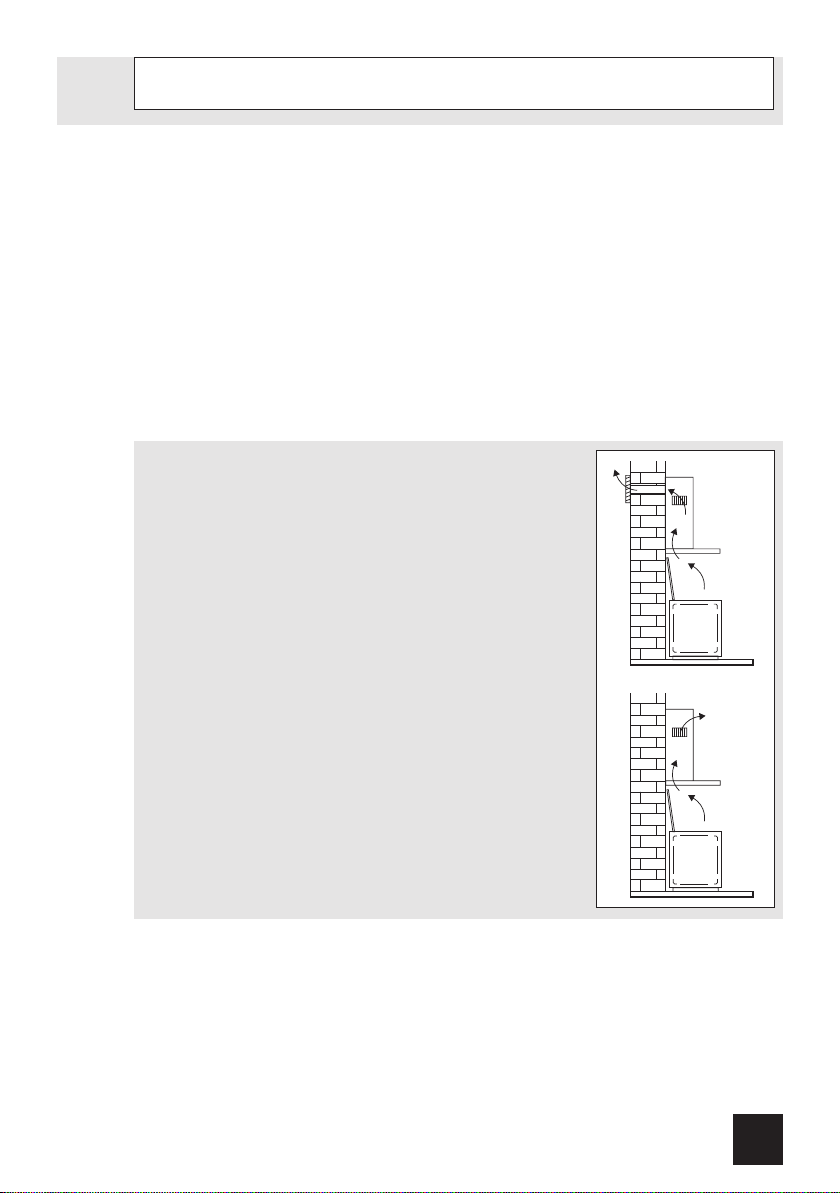

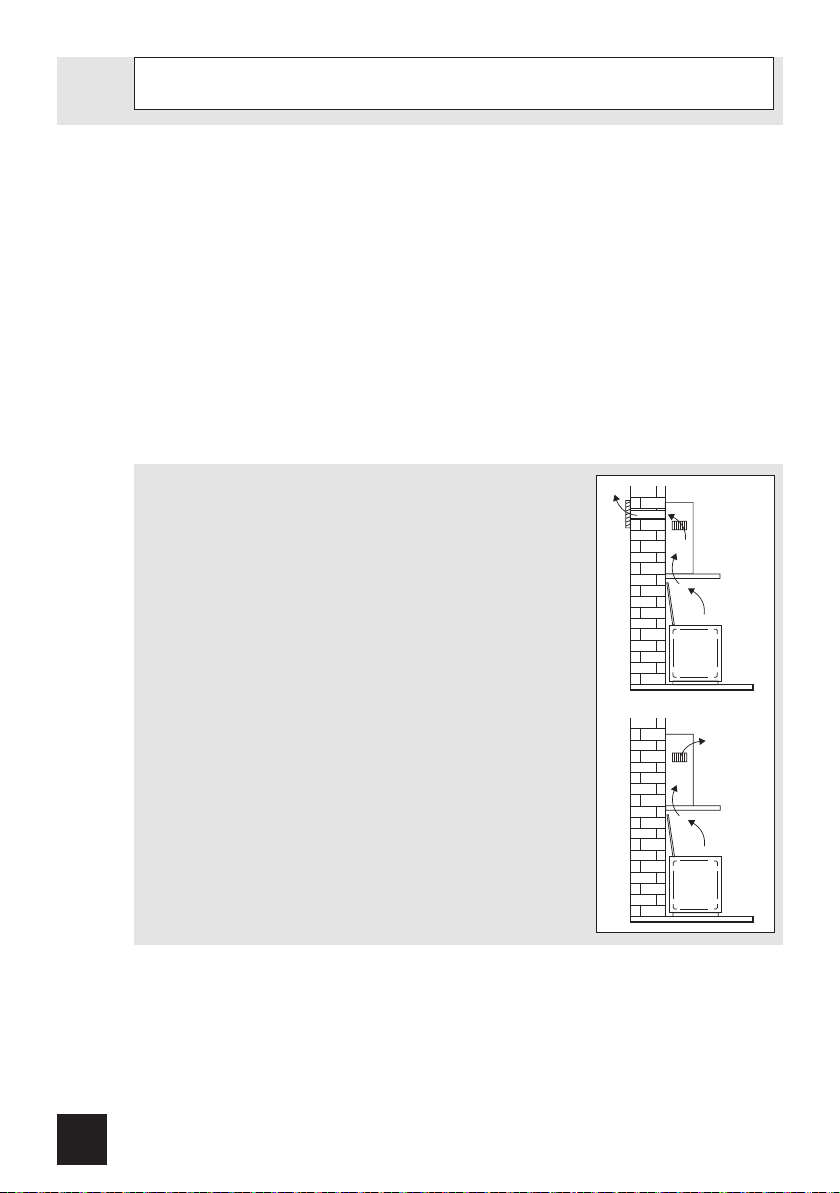

2.2 Afvoersystemen

De afzuigkap kan, afhankelijk van het model, op twee manieren
worden aangesloten:

1. Als afzuigkap op een afvoerkanaal. De aangezogen en
gefi lterde kookdampen worden naar buiten afgevoerd.
Dit is de beste manier!

2. Als recirculatie afzuigkap. De vetdeeltjes en de geur uit de
aangezogen kookdampen worden gefi lterd. De aangezogen
lucht wordt niet afgevoerd maar teruggeblazen in de keuken.
U moet dan wel een koolstoffi lter plaatsen.
Let op! Het koolstoffi lter moet apart besteld worden.

6

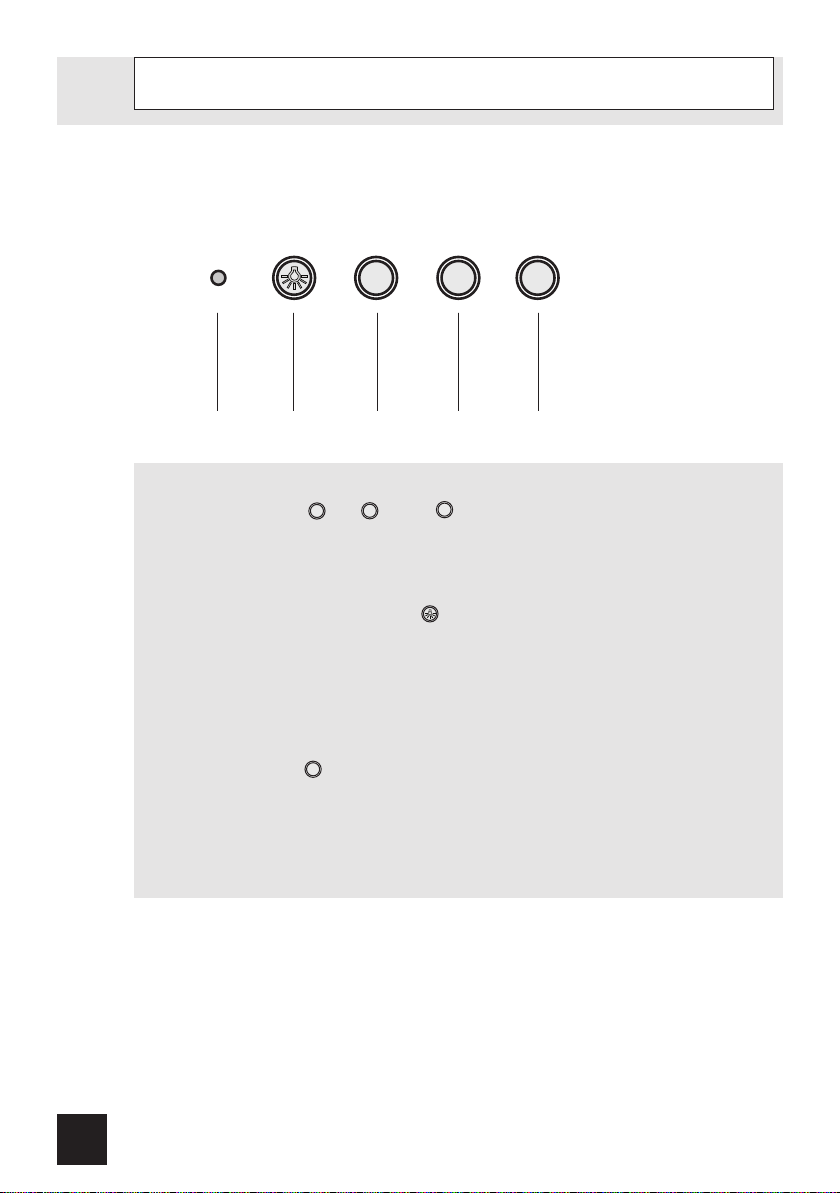

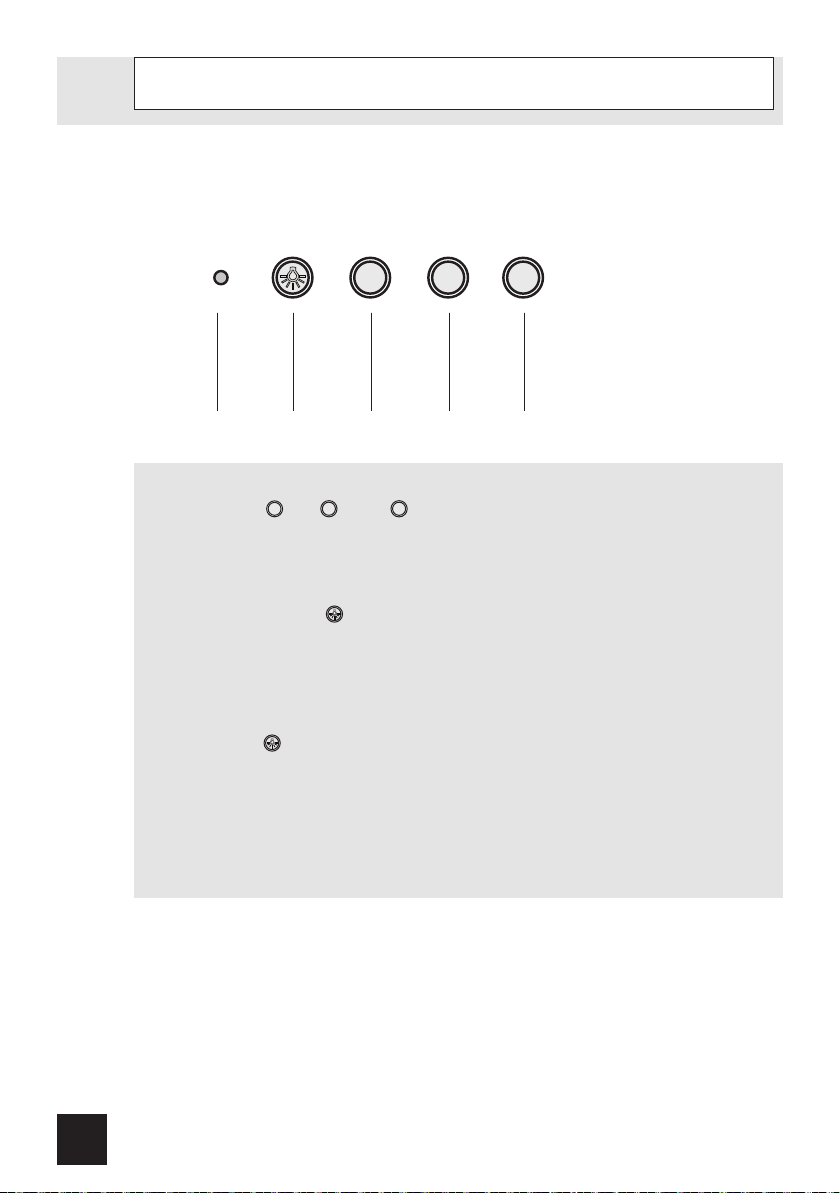

3 Gebruik

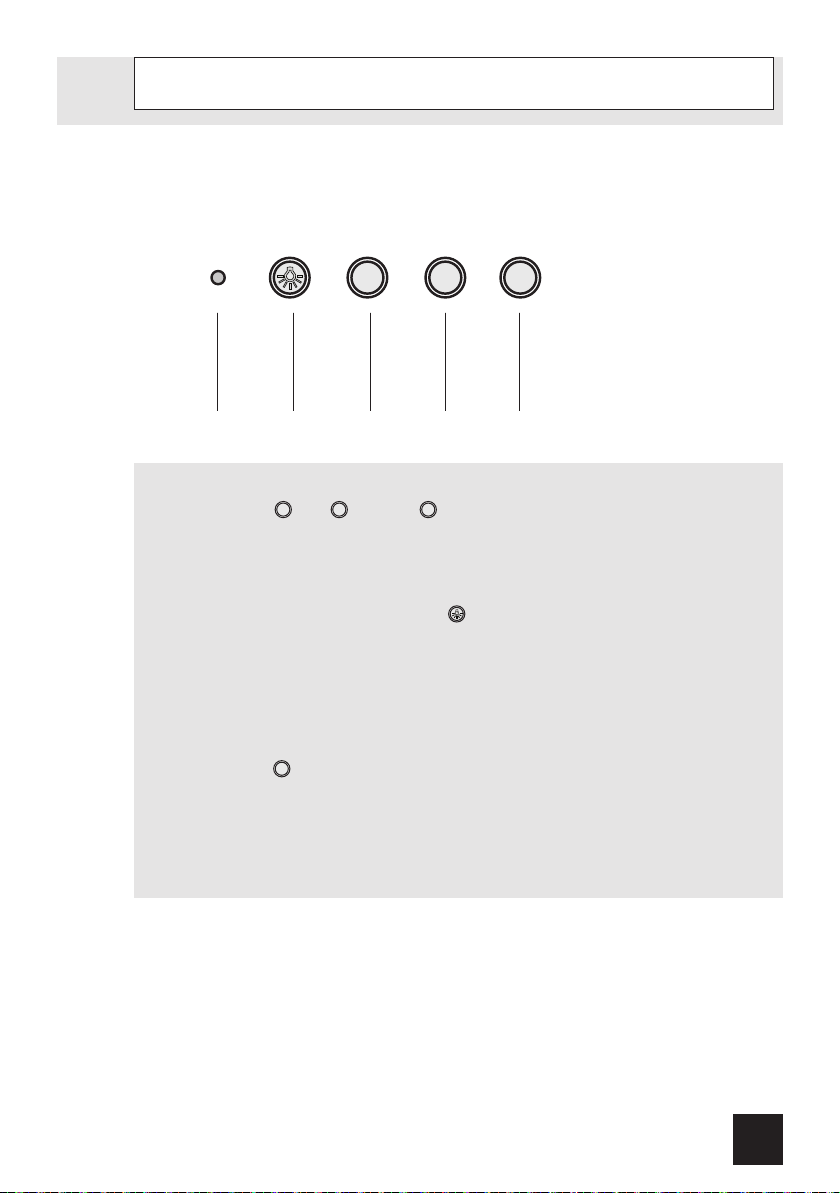

Bediening

123

12 3 45

Ventilator inschakelen

Druk op toets 1 (3), 2 (4) of 3 (5).

De afzuigkap schakelt in op de gekozen stand.

Verlichting in- en uitschakelen

Druk op de verlichtingstoets (2).

De verlichting gaat branden.

Druk nogmaals op de toets.

De verlichting gaat uit.

Ventilator uitschakelen

Druk op toets1 (3).

De afzuigkap schakelt uit.

7

4 Onderhoud

4.1 Vetfi lters verwijderen

Schakel de netspanning uit! Neem de stekker uit het stop­contact of zet de schakelaar in de meterkast op nul. Trek het
vetfi lter naar u toe en kantel het naar voren toe omlaag.

4.2 Het koolstoffi lter vervangen

Gebruik een koolstoffi lter als de afzuigkap niet is aangesloten op een afvoerkanaal.

Belangrijk:

De verzadiging van het fi lter is afhankelijk van de intensiteit van het gebruik, de •
manier van koken en de regelmaat waarmee de vetfi lters worden schoongemaakt.
Het koolstoffi lter moet minimaal iedere vier maanden worden vervangen. •
Koolstoffi lters zijn niet uitwasbaar voor hergebruik. Verzadigd koolstof is niet •
milieuvriendelijk, vervang het fi lter tijdig.

Verwijder het vetfi lter
Bevestig het koolfi lter in de daarvoor bestemde ruimte onder
de motor en schroef deze vast met de bajonetschroeven.
Plaats de vetfi lters

4.3 Lampen vervangen

Verwijder het afdekkapje van de lamp.
Vervang de halogeenlamp door een nieuwe lamp van
maximaal 20 Watt. Plaats het afdekkapje terug.

8

4 Onderhoud

4.4 Reinigen

Afzuigkap

Maak de afzuigkap schoon met een sopje en een zachte doek. Daarna met schoon water
nabehandelen. Gebruik geen agressieve schoonmaakmiddelen zoals bijvoorbeeld soda.
Het lakwerk van de afzuigkap blijft mooi als u zo nu en dan de lak met was inwrijft.

Roestvrijstalen schouwkappen

Behandel roestvrijstalen schouwkappen niet met schuursponsjes of andere
schuurmiddelen. Behandel na met een niet schurend, niet polijstend middel en poets met
de structuur van het roestvrijstaal mee.

Metalen vetfi lters

De metalen vetfi lters kunnen voor reiniging in de vaatwasmachine geplaatst worden.
Plaats de vetfi lters met de openingen naar beneden in de vaatwasmachine zodat het
water eruit kan lopen. Aluminium vetfi lters worden door de reinigingsmiddelen in de
vaatwasser dof. Dit is normaal en beïnvloedt de werking niet.

Glazen panelen

Reinig de glazen panelen niet in de vaatwasser in verband met het risico op het ontstaan
van kleurverschillen. Glazen panelen kunnen het best handmatig, met een
sopje gereinigd worden. Raadpleeg www.pelgrimservice.nl voor onderhoudstips.

9

5 Installatie

5.1 Algemeen

De aansluiting van dit apparaat op het lichtnet moet worden uitgevoerd door een erkend
installateur, die de juiste veiligheidsvoorschriften kent en toepast. Het apparaat voldoet
aan de Europese voorschriften.

Belangrijk om te weten:

De afstand tussen het laagste punt van de wasemkap en een gaskookplaat moet •
minimaal 65 cm bedragen. Bij een elektrische-, keramische- of inductiekookplaat
moet deze afstand minimaal 55 cm zijn.

Als de afzuigkap wordt aangesloten op een bestaand afvoerkanaal, mogen geen •
andere apparaten op dat kanaal aangesloten zijn (zoals een geiser of kachel).

Neem de plaatselijk geldende voorschriften in acht met betrekking tot de beluchting •
van gasapparaten.

Hoe korter de afvoerpijp en hoe minder bochten, des te beter is de werking van de •
afzuigkap.

10

Controleer voordat u met boren begint of er geen installatieleiding(en) aanwezig is •
(zijn).

De aansluitpijp van de schouwkap heeft een diameter van 120, 125 of 150 mm. Het •
beste is de afvoerpijp ook met deze diameter uit te voeren.

Het installatiemateriaal dat bij deze afzuigkap geleverd wordt, is geschikt voor •
versterkt beton en bakstenen muren. Voor bepaalde wanden heeft u speciale
pluggen en schroeven nodig.

5 Installatie

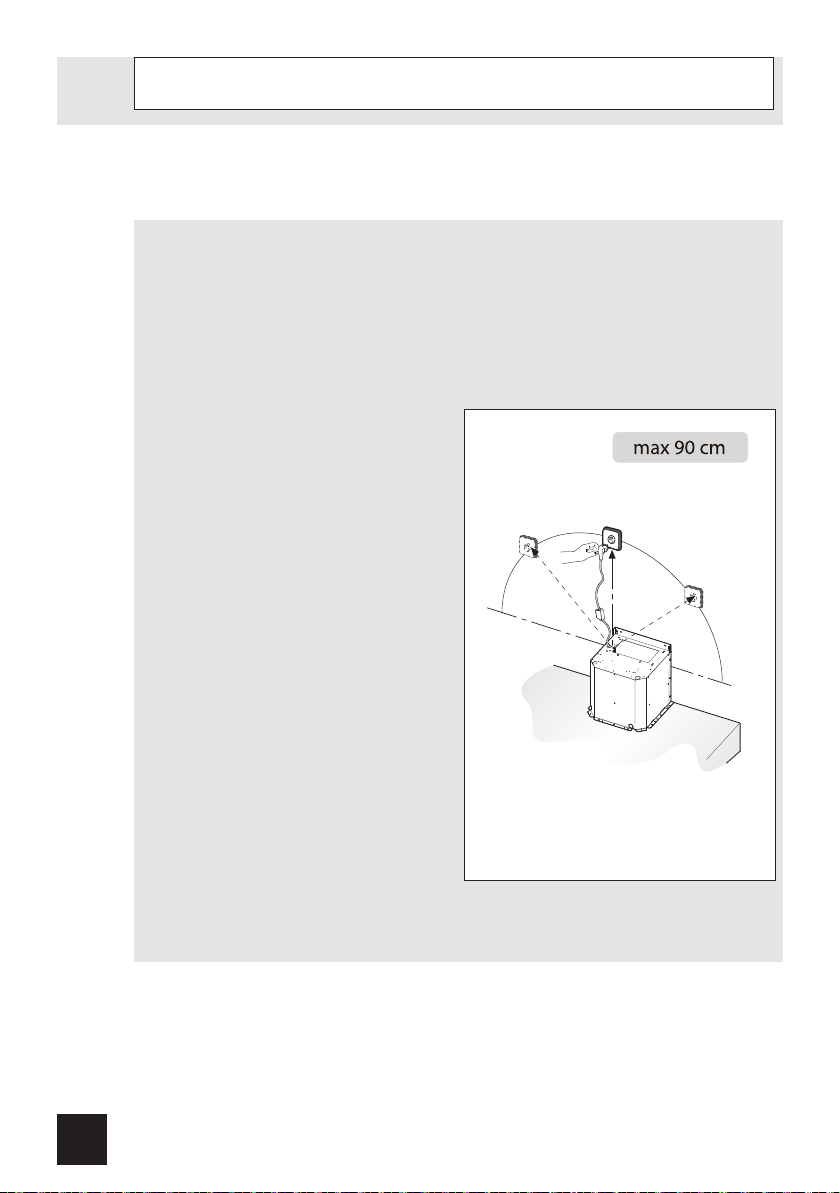

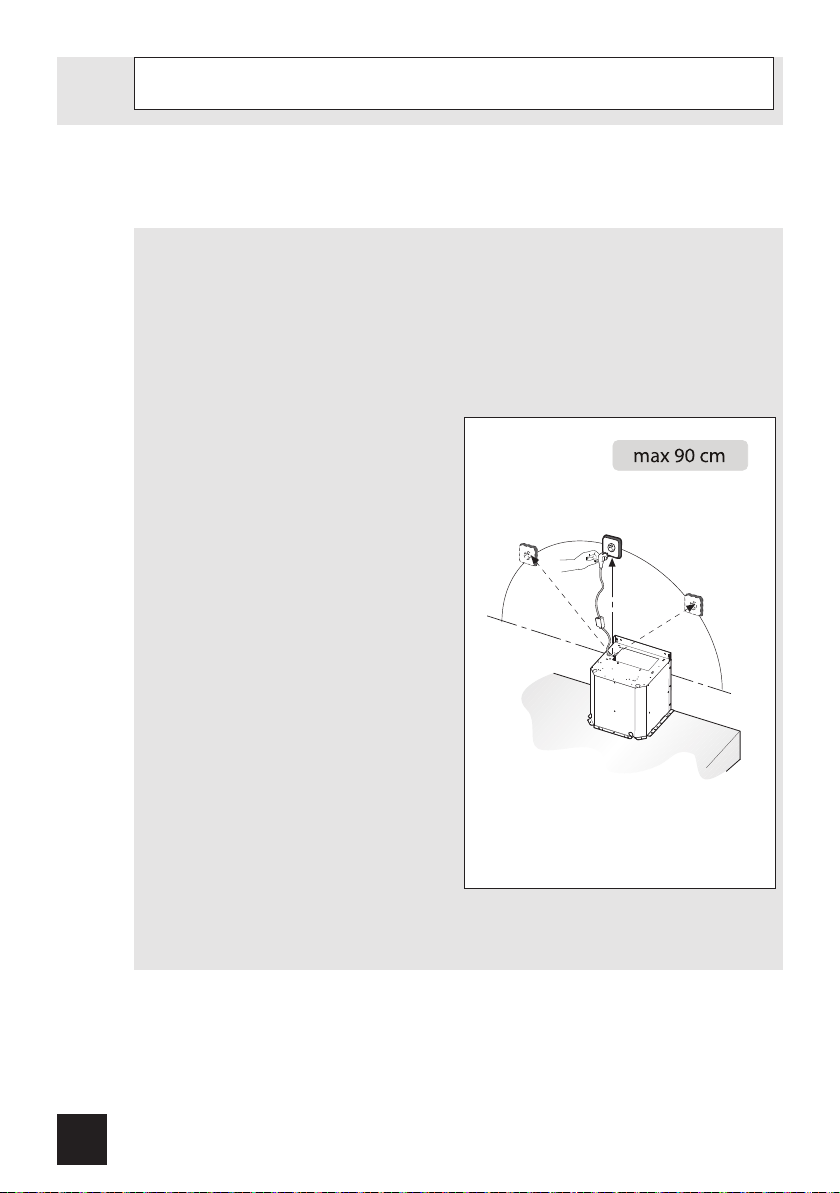

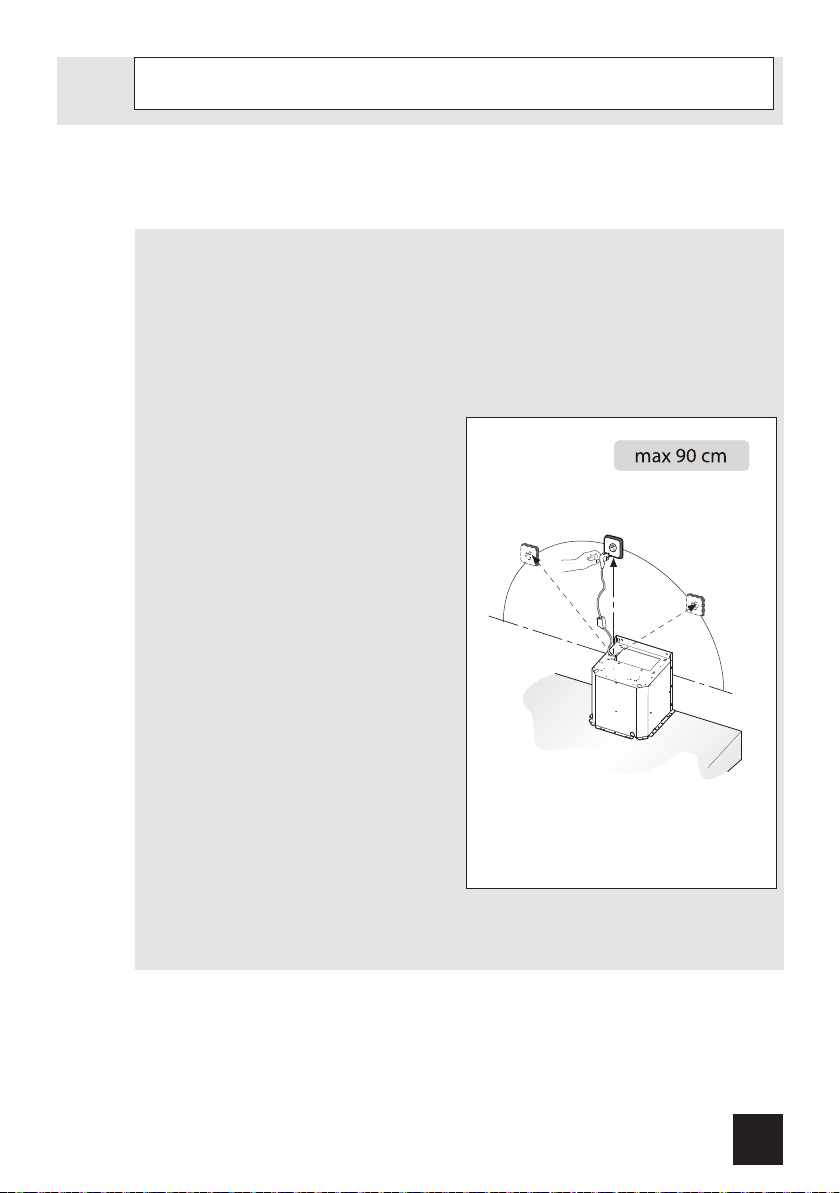

5.2 Elektrische aansluiting

Dit toestel is voorzien van een geaarde stekker welke op een geaarde wandcontact-

doos aangesloten dient te worden.

Controleer of de op het typeplaatje vermelde spanning overeen komt met de spanning
van de huisinstallatie.
De aansluiting op het elektriciteitsnet moet als volgt uitgevoerd worden:

BRUIN = L fase •
BLAUW = N nulleiding •
GROEN/GEEL = Aarde •

Deze afzuigkap is voorzien van een
aansluitstekker. Installeer de afzuigkap
zodanig dat de stekker bereikbaar is.
Plaats de wandcontactdoos bij voorkeur
uit het zicht, achter de sierkoker.

Let op:

Als u een vaste aansluiting maakt
moet u ervoor zorgen dat er een
omnipolaire schakelaar met een
contactafstand van minimaal 3 mm in
de toevoerleiding wordt aangebracht.

11

5 Installatie

5.3 Montage van de schouwkap

Schroef de afzuigkap op de muur met •
behulp van de pluggen en schroeven.
Te beginnen bij schroef A waarna
de afzuigkap met behulp van een
waterpas en de stelschroeven kan
worden uitgelijnd (zie afbeeldingen).

Schroef vervolgens de beugel op de •
muur met de pluggen en schroeven.

Monteer de afvoerfl ens bovenop •
het motorhuis (B). Zet vervolgens de
elektrische unit rechtop en monteer
deze door middel van 2 schroeven op
het motorhuis (C).

Plaats de afvoerbuis op de fl ens (B) •
en vervolgens op de aansluiting van
het afvoerrooster.

A

A

12

Steek de stekker in de •
wandcontactdoos.

Plaats de bovenste koker in de •
onderste koker.

Klap de onderste koker om het •
motorhuis en laat deze verzinken
in de afzuigkap.

Klap de bovenste koker om de •
wandbeugel en schroef deze vast met
de schroeven.

B

C

6 Bijlage

Verpakking en toestel afvoeren

Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame materialen.
Dit toestel moet aan het eind van zijn levenscyclus op verantwoorde wijze worden
afgevoerd. De overheid kan u hieromtrent informatie verschaffen.

De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn:

karton; •
polyethyleenfolie (PE); •
CFK-vrij polystyreen (PS-hardschuim). •

Deze materialen op verantwoorde wijze en conform de overheidsbepalingen afvoeren.

Om op de verplichting tot gescheiden verwerking van
elektrische huishoudelijke apparatuur te wijzen, is op het
product het symbool van een doorgekruiste vuilnisbak
aangebracht. Dit betekent dat het apparaat aan het einde
van zijn levensduur niet bij het gewone huisvuil mag worden
gevoegd. Het toestel moet naar een speciaal centrum voor
gescheiden afvalinzameling van de gemeente worden gebracht
of naar een verkooppunt dat deze service verschaft.

Het apart verwerken van een huishoudelijk apparaat voorkomt mogelijk negatieve
gevolgen voor het milieu en de gezondheid die door een ongeschikte verwerking
ontstaat. Het zorgt ervoor dat de materialen waaruit het apparaat bestaat, terug­gewonnen kunnen worden om een aanmerkelijke besparing van energie en grondstoffen
te verkrijgen.

13

uw espressomachine

Contenu

Votre hotte cheminée

1

1.1 Description 15

1.2 Introduction 15

2

Sécurité

2.1 Recommandations 16

2.2 Système d’évacuation 17

3

Utilisation 18

4

Entretien

4.1 Elimination des fi ltres 19

4.2 Remplacement des fi ltres à charbon 19

4.3 Changement d’ampoules 19

4.4 Nettoyage 20

5

Installation

5.1 Généralités 21

5.2 Connexion électrique 22

5.3 Montage de la hotte cheminée 23

14

Annexe 24

6
