Pelgrim PSK925RVS, PSK625RVS User guide

Handleiding

Afzuigkappen

Notice d’utilisation

Hotte cheminée

Bedienungsanleitung

Dunstabzugshaube

PSK625RVS

PSK925RVS

Instructions for use

Cooker hood

NL Handleiding NL 3 - NL 12

FR Notice d’utilisation FR 3 - FR 12

DE Anleitung DE 3 - DE 12

EN Manual EN 3 - EN 12

NL 4

Gebruikte pictogrammen - Pictogrammes utilisés

Benutzte Piktogramme - Pictograms used

Belangrijk om te weten - Important à savoir
Wissenswertes - Important information

Tip - Conseil - Tipp - Tip

INHOUD

Uw schouwkap

Veiligheid

Gebruik

Onderhoud

Installatie

Beschrijving 4
Inleiding 4

Afvoersystemen 5

Bediening 6

Reinigen 7
Vetfilters verwijderen 8
Het koolstoffilter vervangen 8
Verlichting 8

Algemeen 9
Elektrische aansluiting 10
Montage van de schouwkap 11

Bijlage

Verpakking en toestel afvoeren 12

NL 3

UW SCHOUWKAP

Inleiding

Als u deze gebruiksaanwijzing doorleest, bent u snel op de hoogte van
alle mogelijk heden die dit toestel u biedt. U vindt informatie voor uw
veiligheid en over het onderhoud van het toestel.

Bewaar de gebruiksaanwijzing en het installatievoorschrift.

Een eventueel volgende gebruiker van dit toestel kan daar zijn

voordeel mee doen.

Lees eerst de afzonderlijke veiligheidsinstructies
voordat u het apparaat gaat gebruiken!

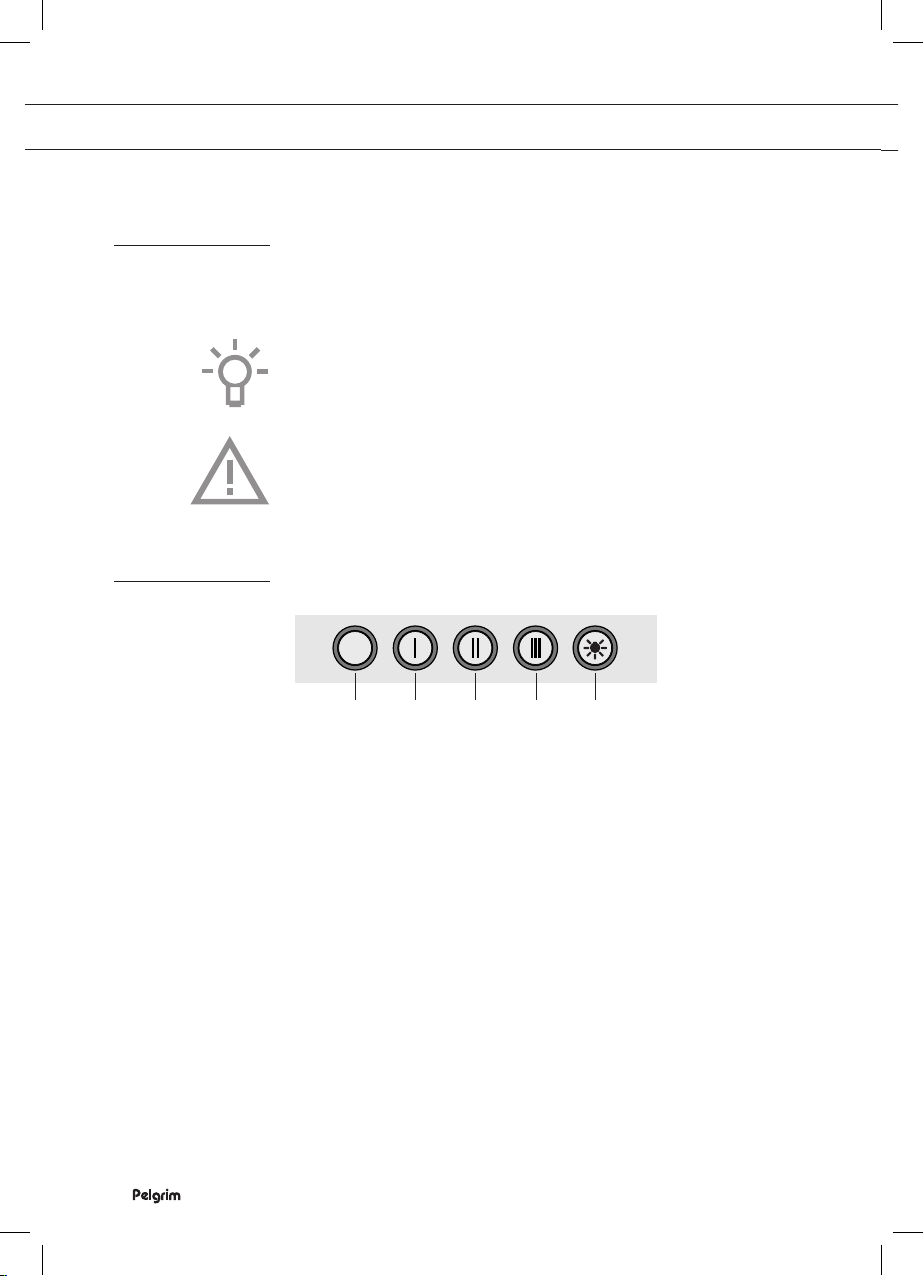

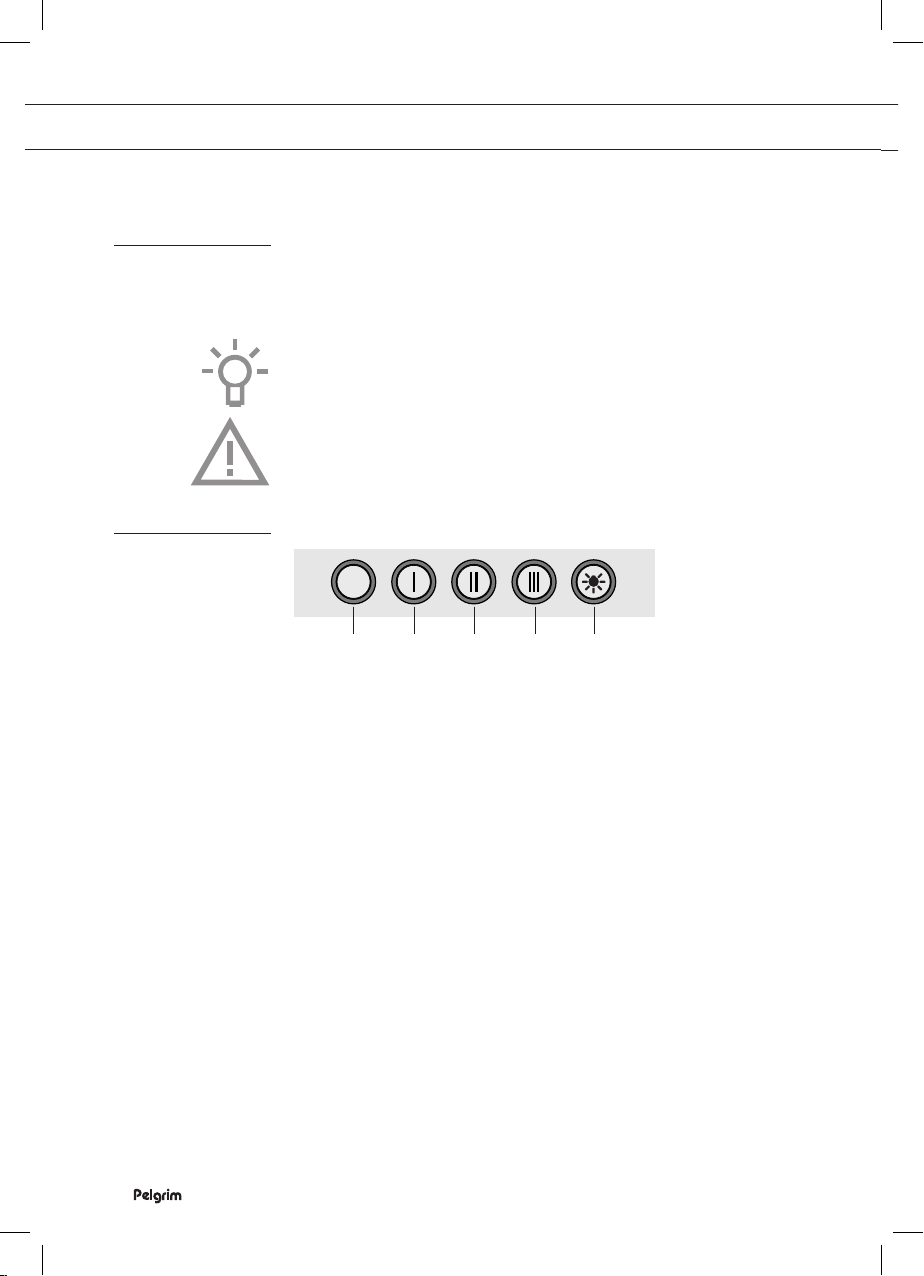

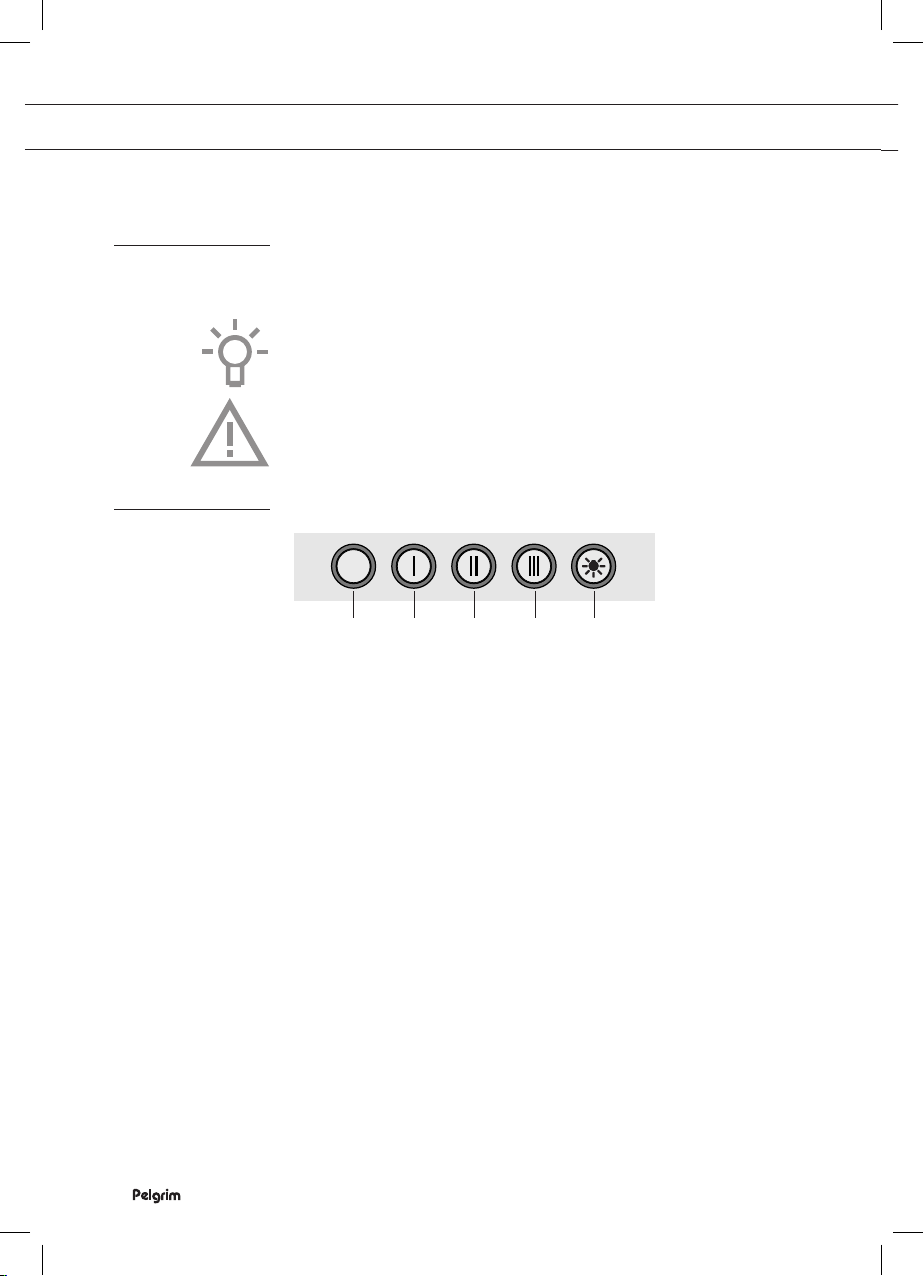

Beschrijving

0

NL 4

1

2

1. Uit-schakelaar

2. Ventilatorstand 1

3. Ventilatorstand 2

4. Ventilatorstand 3

5. Verlichting aan/uit

3

4

5

VEILIGHEID

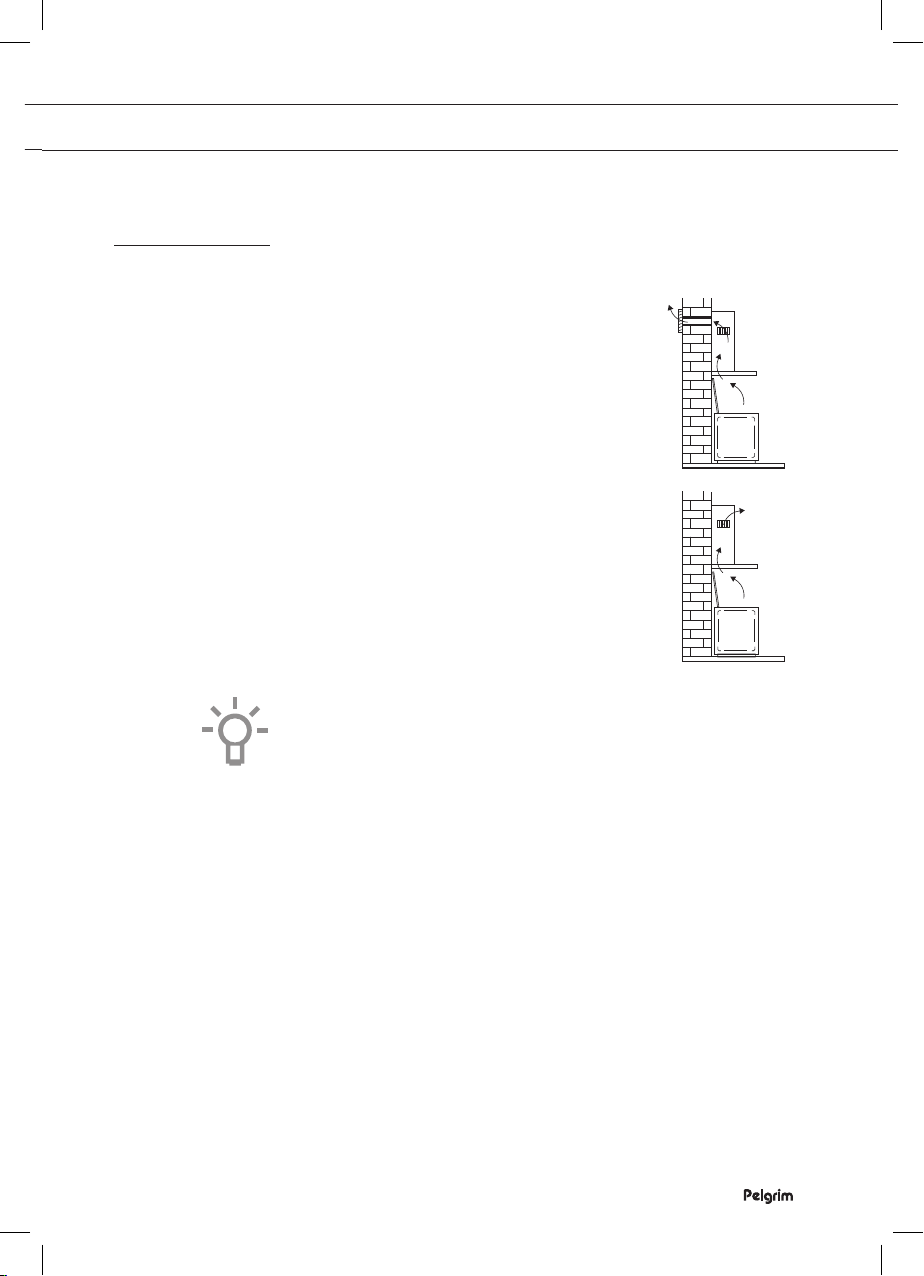

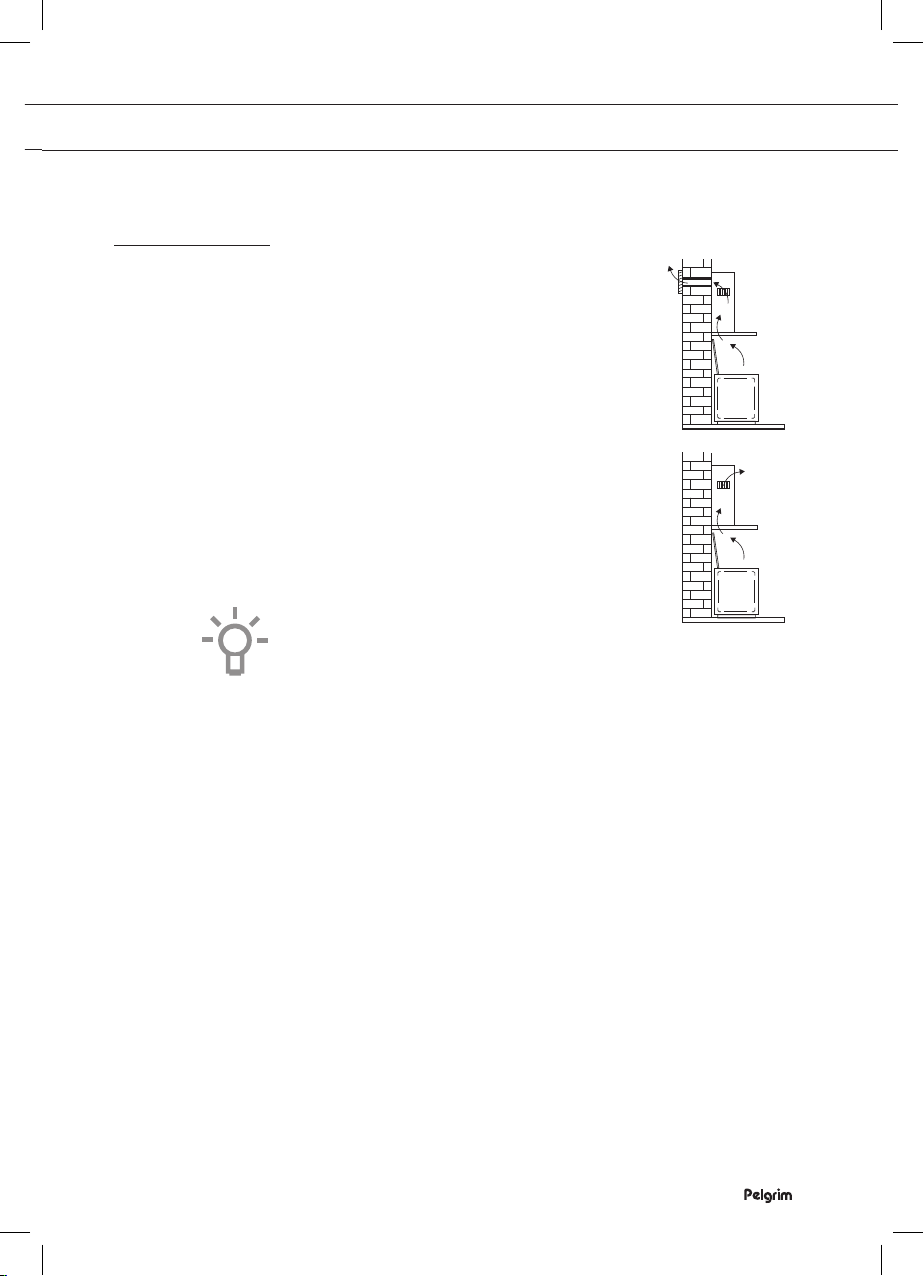

Afvoersystemen

De afzuigkap kan, afhankelijk van

het model, op twee manieren worden

aangesloten:

1. Als afzuigkap op een afvoerkanaal.

▷ De aangezogen en gefilterde

kookdampen worden naar buiten

afgevoerd. Dit is de beste manier!

2. Als recirculatie afzuigkap.

▷ De vetdeeltjes en de geur uit de

aangezogen kookdampen worden

gefilterd.

De aangezogen lucht wordt niet

afgevoerd maar teruggeblazen in de

keuken.

▷ U moet dan wel een koolstoffilter

plaatsen.

Let op! Het koolstoffilter moet apart besteld worden.

NL 5

GEBRUIK

Bediening

0

1

2

Ventilator in- en uitschakelen

1. Druk op de snelheidstoetsen (2, 3 of 4).

▷ De afzuigkap schakelt in op de corresponderende stand.

2. Druk op de uitschakeltoets (1).

▷ De ventilator schakelt uit.

Verlichting in- en uitschakelen

1. Druk op de verlichtingstoets (5).

▷ De verlichting gaat branden.

2. Druk nogmaals op de verlichtingstoets (5).

▷ De verlichting gaat uit.

3

4

5

NL 6

ONDERHOUD

Reinigen

Attentie!

• Maak, voor ieder onderhoud, eerst de afzuigkap spanningsloos
door de stekker te verwijderen uit het stopcontact of door de
hoofdschakelaar van de woning uit te schakelen.

• De kap moet regelmatig schoon gemaakt worden, zowel binnen
als buiten (tenminste met dezelfde regelmaat waarmee de vetfilters
gereinigd worden).

• Als u deze aanwijzingen met betrekking tot het reinigen van het
apparaat en het reinigen of vervangen van de filters niet opvolgt,
kan dit tot brand leiden. Deze aanwijzingen beslist opvolgen!

• De fabrikant is niet aansprakelijk voor schade aan de motor
of schade ten gevolge van brand die het gevolg zijn van
ondeskundig onderhoud of niet opvolgen van de bovengenoemde
veiligheidsvoorschriften.

Afzuigkap

• Maak de afzuigkap schoon met een sopje en een zachte doek.
Daarna met schoon water nabehandelen.

• Gebruik geen alcohol of producten die schuurmiddelen bevatten.

• Gebruik geen agressieve schoonmaakmiddelen zoals bijvoorbeeld
soda. Het lakwerk van de afzuigkap blijft mooi als u zo nu en dan
de lak met was inwrijft.

Roestvrijstalen schouwkappen

• Behandel roestvrijstalen schouwkappen niet met schuursponsjes of
andere schuurmiddelen.

• Behandel na met een niet schurend, niet polijstend middel en poets
met de structuur van het roestvrijstaal mee.

Metalen vetfilters

• Reinig metalen vetfilters minimaal eenmaal per maand.

• Reinig de filters met de hand of in de vaatwasmachine op lage
temperaturen en met een kort programma.

• Plaats de vetfilters met de openingen naar beneden in de
vaatwasmachine zodat het water eruit kan lopen.

• Aluminium vetfilters worden door de reinigingsmiddelen in de
vaatwasser dof. Dit is normaal en beïnvloedt de werking niet.

NL 7

ONDERHOUD

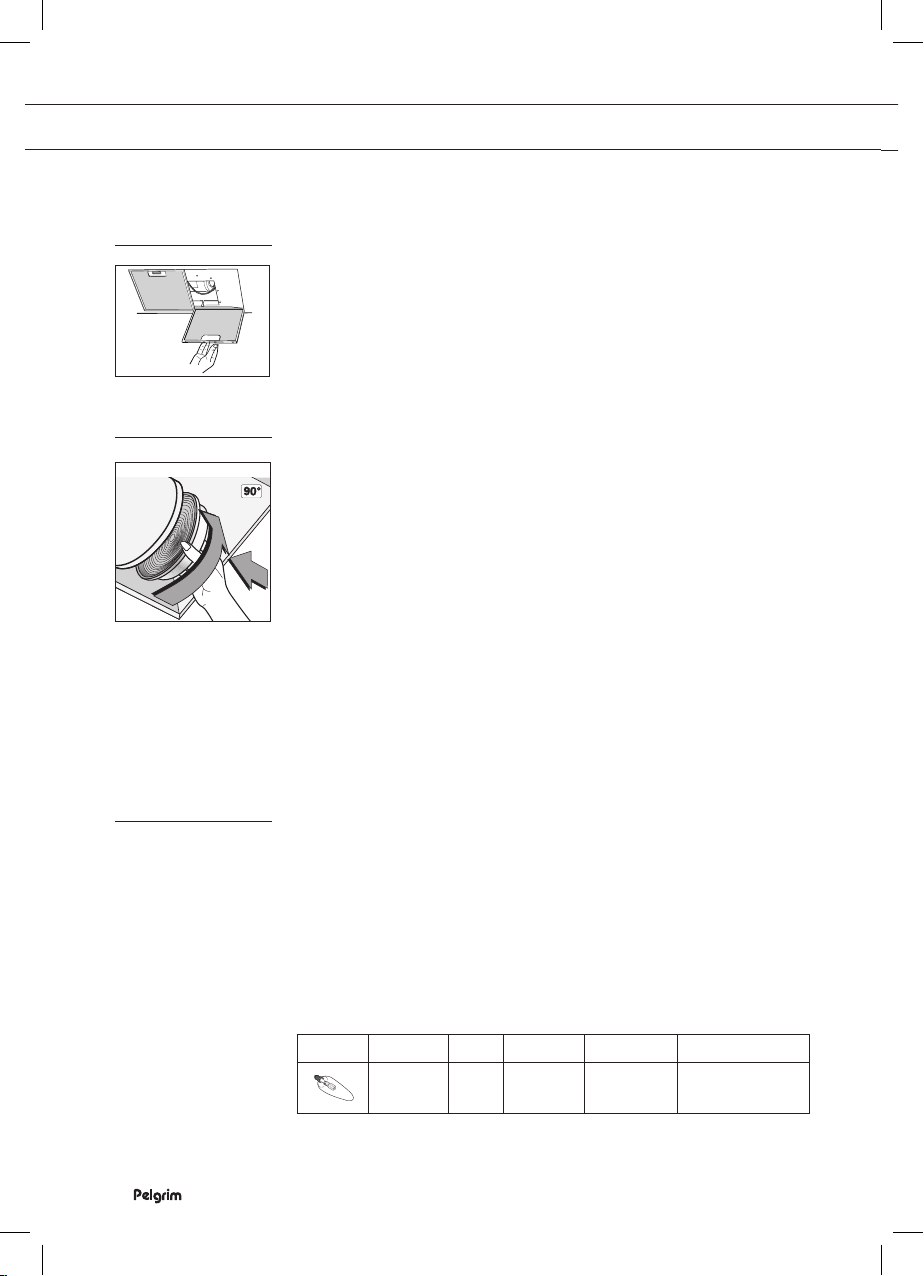

Vetfilters

Koolstoffilter

Verlichting

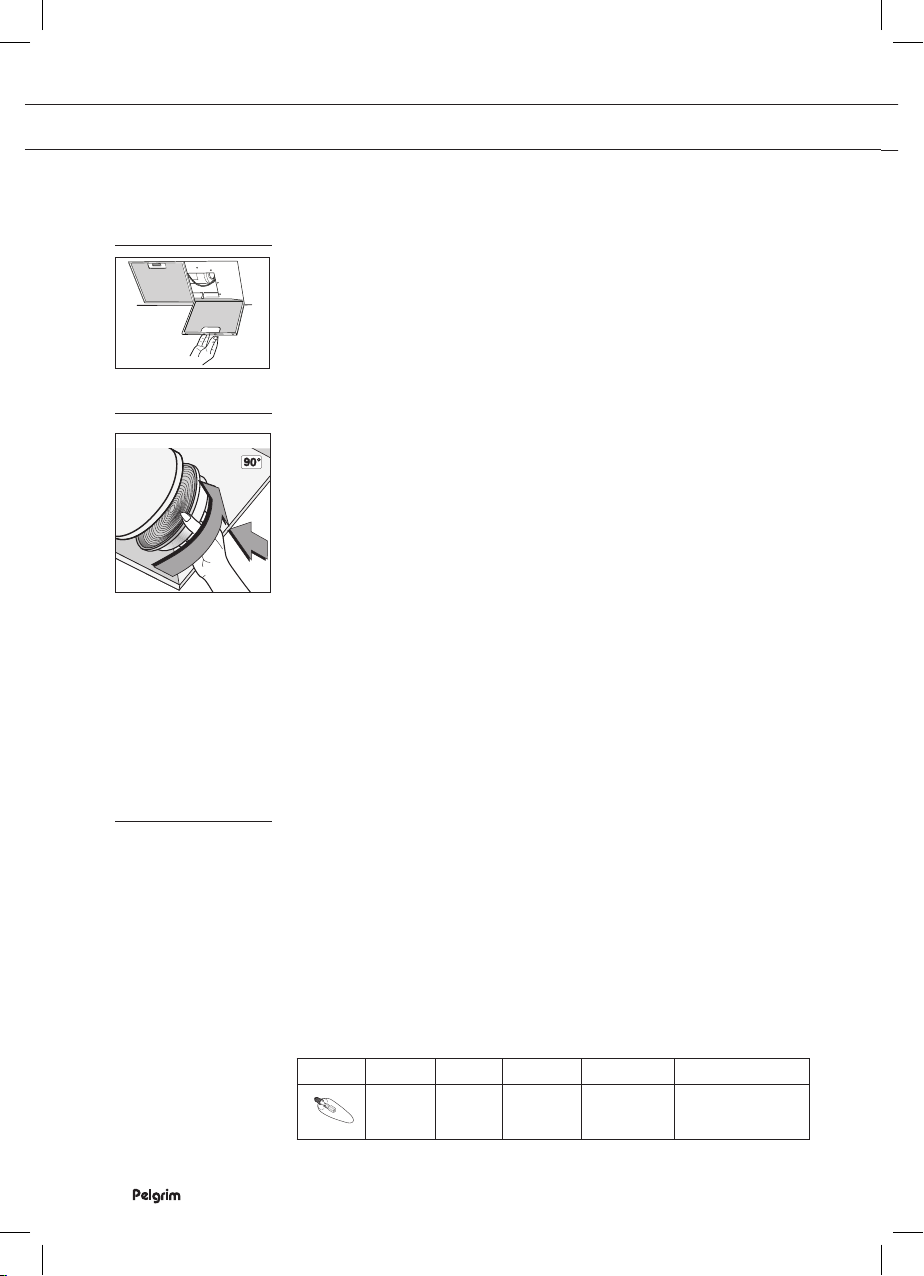

Vetfilters verwijderen

1. Trek het vetfilter aan de hendel naar u toe en kantel het naar voren
omlaag.

Het koolstoffilter vervangen

Gebruik een koolstoffilter als de afzuigkap niet is aangesloten op een
afvoerkanaal.

1. Verwijder de vetfilters

2. Bevestig de koolstoffilters aan de motor.

3. Plaats de vetfilters.

Belangrijk:

• De verzadiging van het filter is afhankelijk van de intensiteit van
het gebruik, de manier van koken en de regelmaat waarmee de
vetfilters worden schoongemaakt.

• Het koolstoffilter moet minimaal iedere vier maanden worden
vervangen.

• Koolstoffilters zijn niet uitwasbaar voor hergebruik. Verzadigd
koolstof is niet milieuvriendelijk, vervang het filter tijdig.

Lampen vervangen
Let op! Maak de afzuigkap spanningsloos.

▷ Neem de stekker uit het stop contact of zet de schakelaar in de

meterkast op nul.

1. Verwijder de vetfilters.

2. Schroef het lampje uit de fitting en vervang deze door een lamp
met hetzelfde wattage en uitvoering.

3. Plaats de vetfilters terug.

NL 8

Lamp

Vermogen

2,5 W E14 220-240 V 102 x 35 mm DRBB/C-3-220-240

Fitting Voltage

Afmeting

ILCOS Code

E14-35/102

INSTALLATIE

Algemeen

De aansluiting van dit apparaat op het lichtnet moet worden uitgevoerd
door een erkend installateur, die de juiste veiligheidsvoorschriften kent
en toepast. Het apparaat voldoet aan de Europese voorschriften.

Belangrijk om te weten:

• De afstand tussen het laagste punt van de afzuigkap en een
gaskookplaat moet minimaal 65 cm bedragen. Bij een elektrische,
keramische of inductiekookplaat moet deze afstand minimaal
50 cm zijn.

• Als de afzuigkap wordt aangesloten op een bestaand afvoerkanaal,
mogen geen andere apparaten op dat kanaal aangesloten zijn (zoals
een geiser of kachel).

• Neem de plaatselijk geldende voorschriften in acht met betrekking
tot de beluchting van gasapparaten.

• Hoe korter de afvoerpijp en hoe minder bochten, des te beter de
werking van de afzuigkap.

• Controleer voordat u met boren begint of er geen
installatieleiding(en) aanwezig is (zijn).

• De aansluitpijp van de schouwkap heeft een diameter van 120
of 150 mm. Het beste is de afvoerpijp met de grootst mogelijke
diameter uit te voeren.

• Het installatiemateriaal dat bij deze afzuigkap geleverd wordt, is
geschikt voor versterkt beton en bakstenen muren. Voor bepaalde
wanden heeft u speciale pluggen en schroeven nodig.

NL 9

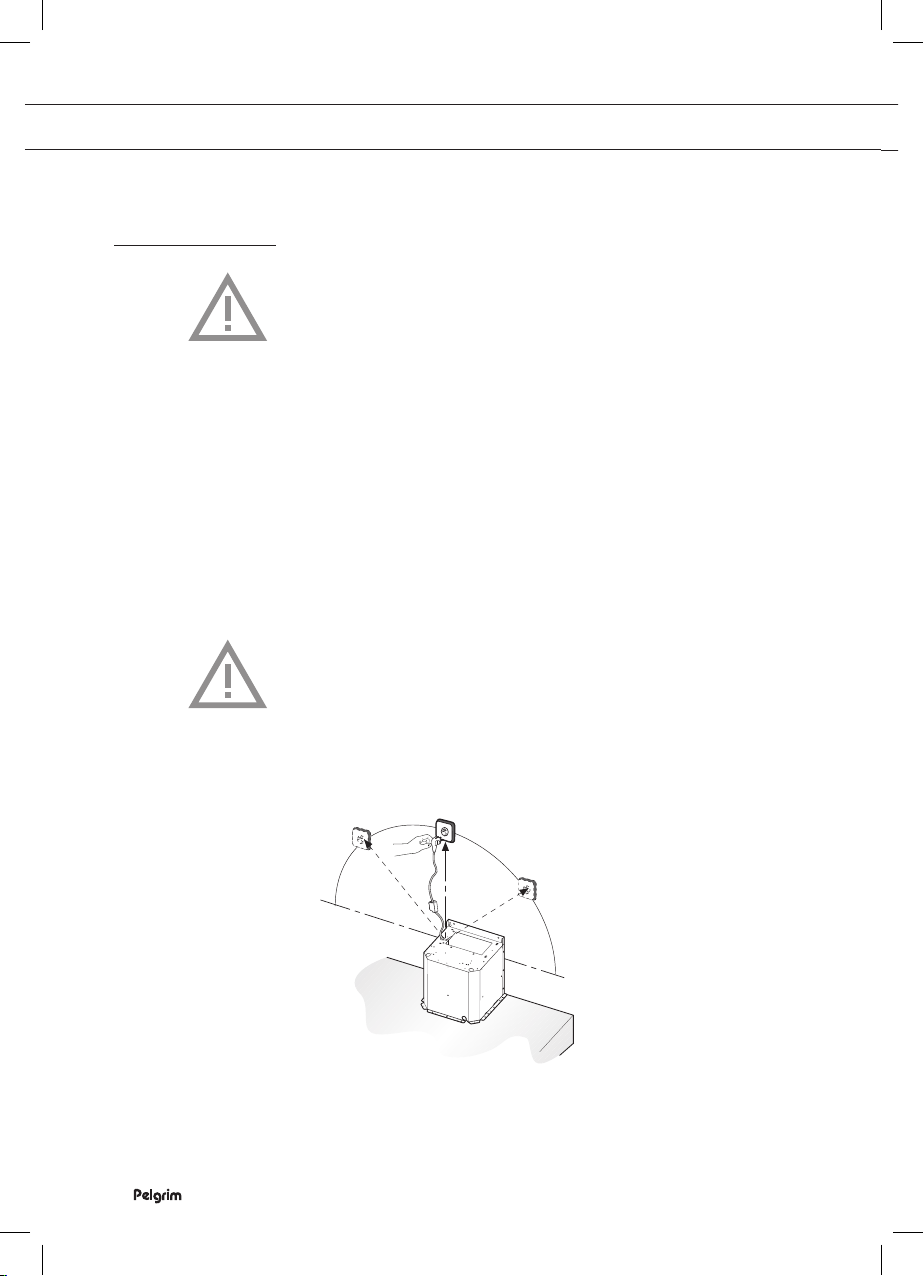

INSTALLATIE

Aansluiting

Elektrische aansluiting

• Dit is een (isolatie) klasse I toestel.

• Dit toestel is voorzien van een geaarde stekker welke op een

geaarde wandcontactdoos aangesloten dient te worden.

Controleer of de op het typeplaatje vermelde spanning overeenkomt met
de spanning van de huisinstallatie.
De aansluiting op het elektriciteitsnet moet als volgt uitgevoerd worden:

• BRUIN = L fase

• BLAUW = N nul

• GROEN/GEEL = Aarde

Deze afzuigkap is voorzien van een aansluitstekker. Installeer
de afzuigkap zodanig dat de stekker bereikbaar blijft. Plaats de
wandcontactdoos bij voorkeur uit het zicht, achter de sierkoker.

Let op:
Als u een vaste aansluiting maakt moet u ervoor zorgen dat er een
omnipolaire schakelaar met een contactafstand van minimaal 3 mm in
de toevoerleiding wordt aangebracht.

NL 10

max 130 cm

INSTALLATIE

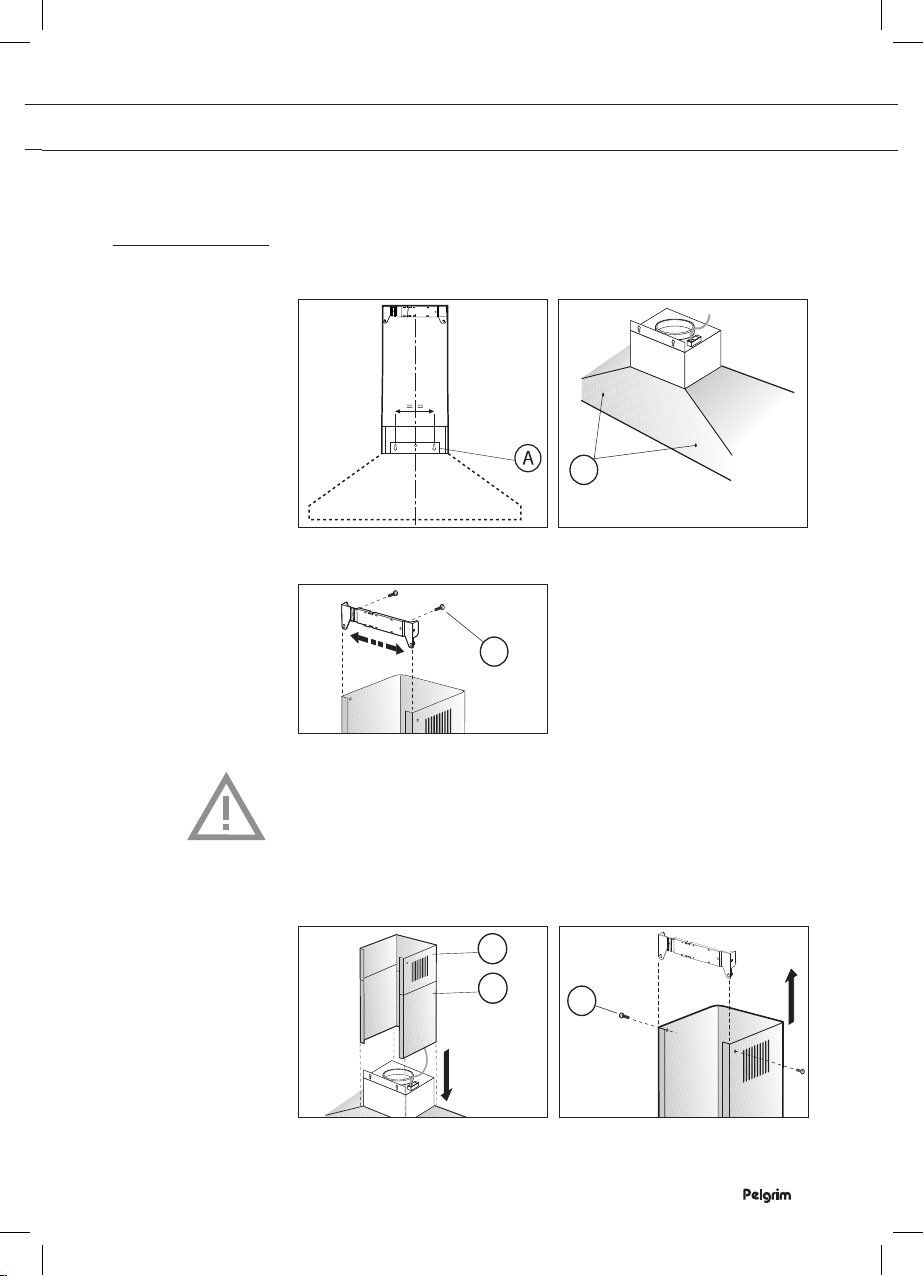

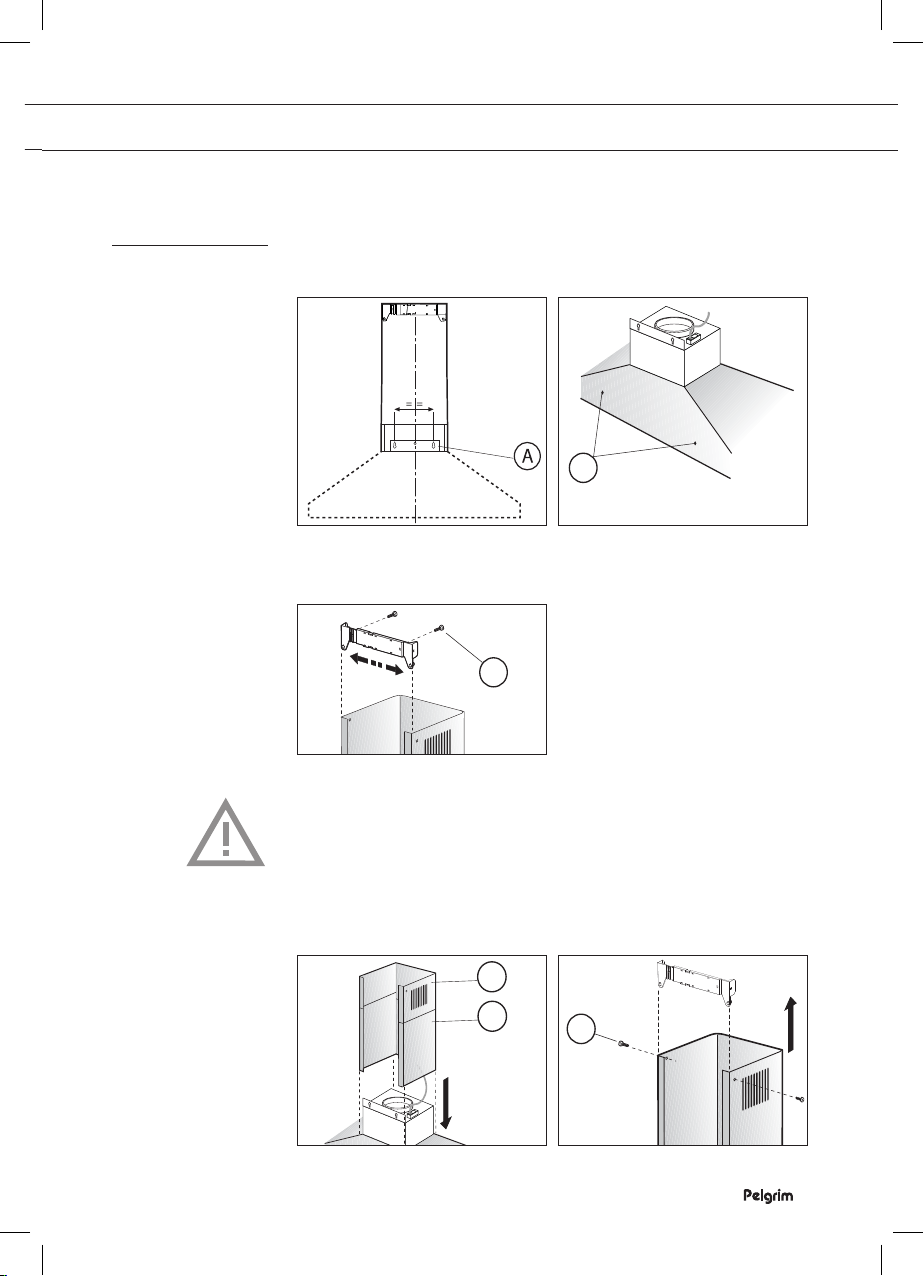

Montage

1. Schroef de afzuigkap op de muur met de pluggen en schroeven (A).

2. Fixeer de afzuigkap hierna door de schroeven (B) te plaatsen.

B

3. Plaats de bevestigingsbeugel van de bovenste koker op de
muur (C).

C

4. Sluit de afvoerpijp aan.

5. Steek de stekker in de wandcontactdoos.

▷ Zorg dat er geen spanning op de wandcontactdoos staat!

6. Plaats de bovenste koker (D) in de onderste koker (E).

7. Laat de kokers verzinken in de afzuigkap.

8. Klap de bovenste koker om de wandbeugel en schroef deze vast
aan de bevestigingsbeugel met de schroeven (F).

D

E

F

NL 11

BIJLAGE

Afvoeren

Verpakking en toestel afvoeren

Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame
materialen. Dit toestel moet aan het eind van zijn levenscyclus op
verantwoorde wijze worden afgevoerd. De overheid kan u
hieromtrent informatie verschaffen.

De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn:

• karton;

• polyethyleenfolie (PE);

• CFK-vrij polystyreen (PS-hardschuim).

Deze materialen op verantwoorde wijze en conform de

overheidsbepalingen afvoeren.

Om op de verplichting tot gescheiden verwerking van elektrische
huishoudelijke apparatuur te wijzen, is op het product het symbool
van een doorgekruiste vuilnisbak aangebracht. Dit betekent dat het
apparaat aan het einde van zijn levensduur niet bij het gewone huisvuil
mag worden gevoegd. Het toestel moet naar een speciaal centrum voor
gescheiden afvalinzameling van de gemeente worden gebracht of naar
een verkooppunt dat deze service verschaft.

Het apart verwerken van een huishoudelijk apparaat voorkomt mogelijk
negatieve gevolgen voor het milieu en de gezondheid die door een
ongeschikte verwerking ontstaat. Het zorgt ervoor dat de materialen
waaruit het apparaat bestaat, terug gewonnen kunnen worden om een
aanmerkelijke besparing van energie en grondstoffen te verkrijgen.

NL 12

SOMMAIRE

Votre hotte cheminée

Sécurité

Utilisation

Entretien

Installation

Description 4
Introduction 4

Systèmes d’évacuation 5

Commandes 6

Nettoyage 7
Filtres à graisse 8
Filtre à charbon 8
Eclairage 8

Généralités 9
Raccordement électrique 10
Montage 11

Annexe

Mise au rebut 12

FR 3

VOTRE HOTTE CHEMINÉE

Introduction

Ce mode d’emploi offre une vue d’ensemble rapide de toutes les
fonctions de l’appareil. Il contient des informations relatives aux
consignes de sécurité et à l’entretien de l’appareil.

Conservez ce mode d’emploi et le guide d’installation.

Ils peuvent être utiles aux futurs utilisateurs de l’appareil.

Veuillez lire les consignes de sécurité fournies
séparément avant d’utiliser l’appareil !

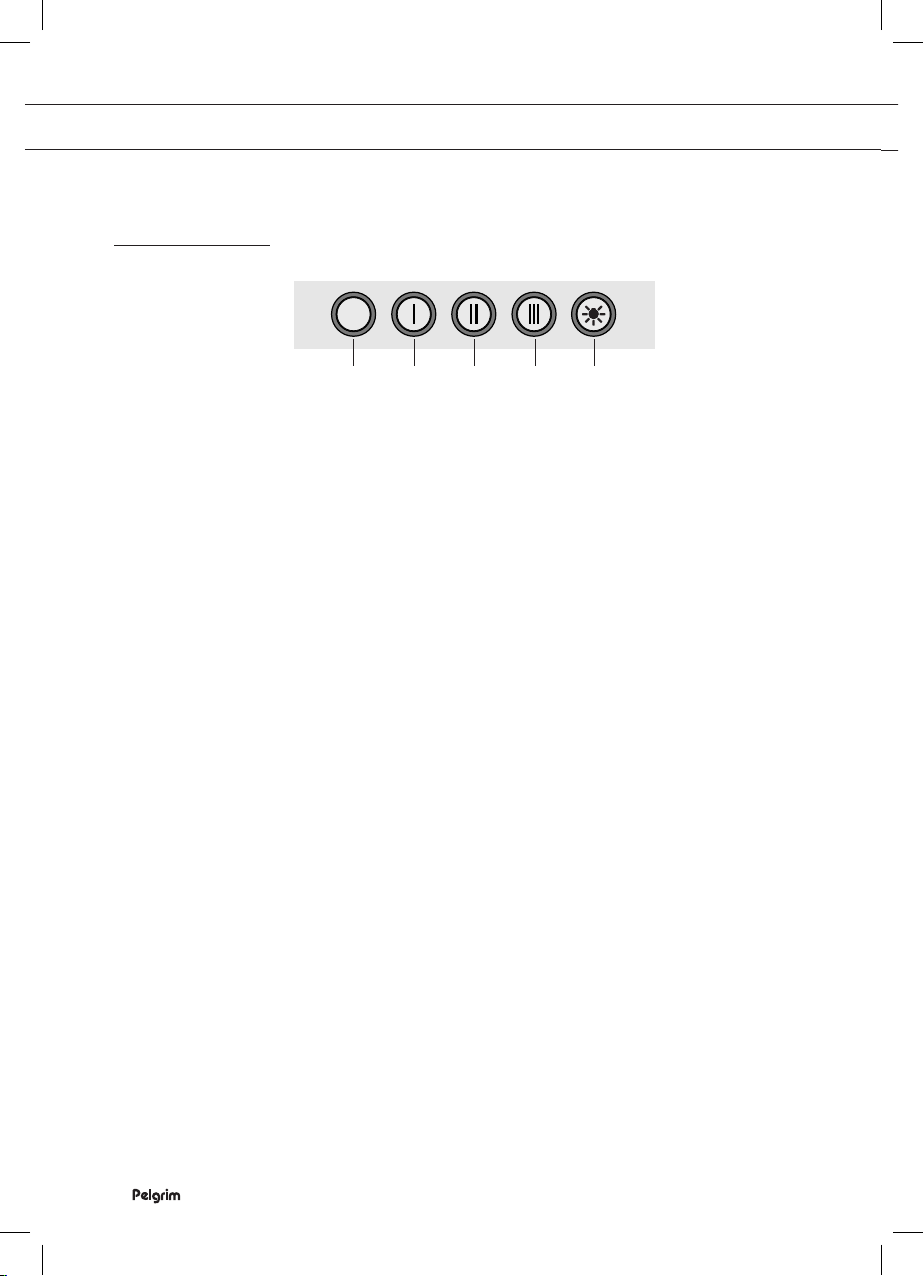

Description

0

FR 4

1

2

1. Commutateur d’arrêt

2. Ventilateur position 1

3. Ventilateur position 2

4. Ventilateur position 3

5. Marche/arrêt de l’éclairage

3

4

5

SÉCURITÉ

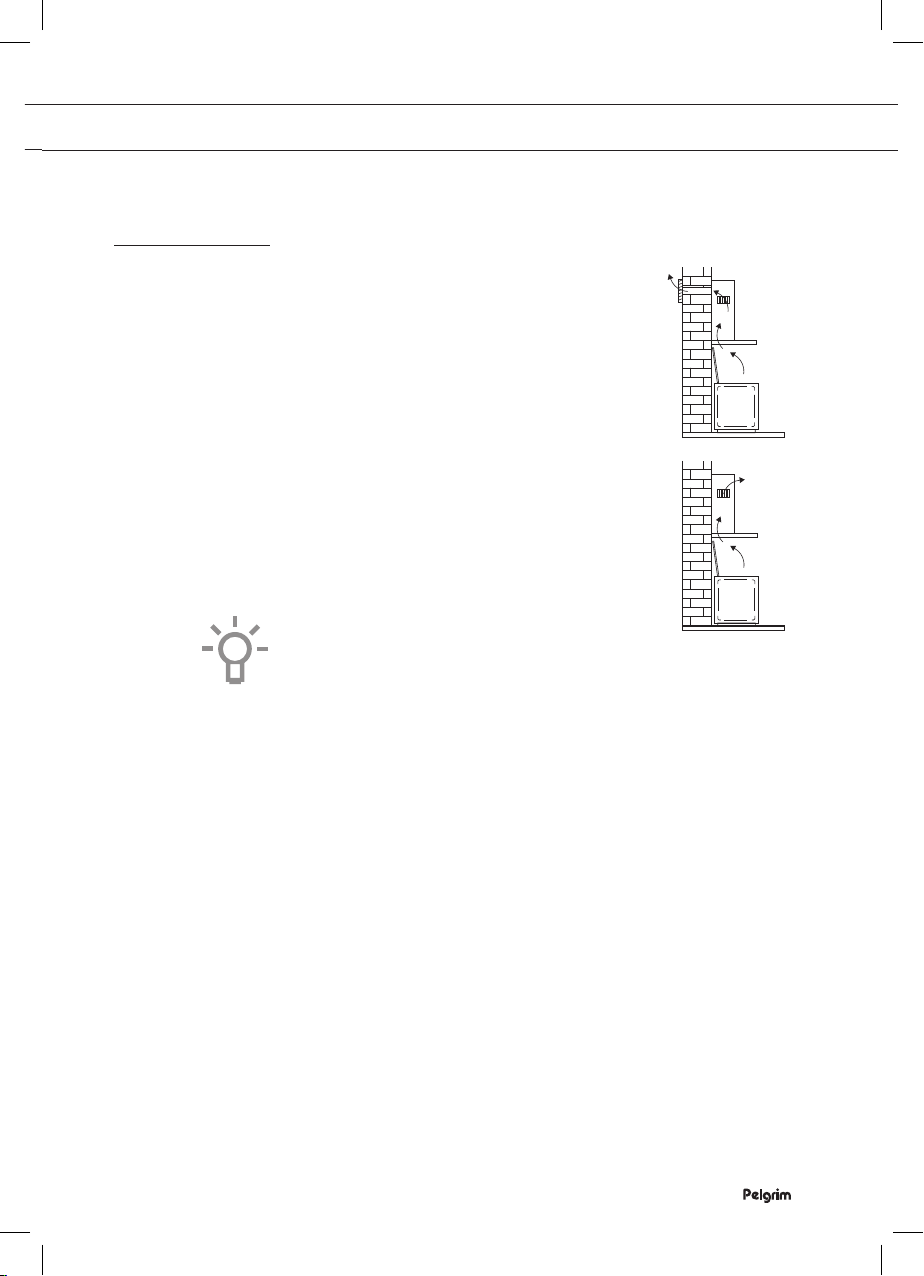

Systèmes d’évacuation

En fonction du modèle, la hotte aspirante

peut être raccordée de deux manières :

1. A un conduit.

2. Par recyclage. Lorsque la hotte est

Les vapeurs de cuisson extraites par
aspiration sont évacuées vers l’extérieur
une fois les particules de graisse filtrées.
Cette méthode est préférable.

raccordée à une hotte de recyclage,
les particules grasses et les odeurs des
vapeurs de cuisson extraites sont filtrées.
L'air aspiré n'est pas évacué à l'extérieur,
mais recyclé dans la cuisine. Dans ce cas,
il convient d'installer un filtre à charbon.

Attention ! Le filtre à charbon doit être

commandé séparément.

FR 5

UTILISATION

Commandes

0

1

2

Marche et arrêt de la ventilation

1. Appuyez sur la touche de vitesse (2, 3 ou 4).

▷ La hotte aspirante est activée en fonction de la position

sélectionnée.

2. Appuyez sur la touche de désactivation (1).

▷ Le ventilateur est désactivé.

Marche et arrêt de l’éclairage

1. Appuyez sur la touche d’éclairage (5).

▷ L’éclairage s'allume.

2. Appuyez encore sur la touche d’éclairage (5).

▷ L’éclairage s'éteint.

4

3

5

FR 6

ENTRETIEN

Nettoyage

Attention !

• Avant toute intervention d'entretien, isolez la hotte de l'alimentation
électrique en débranchant l'appareil ou en coupant le courant au
compteur.

• La hotte doit être nettoyée régulièrement (au moins aussi souvent
que les filtres à graisse), à l'intérieur comme à l'extérieur. Ne pas
utiliser de produit abrasif. Ne pas utiliser d’alcool !

• Le non respect des recommandations de base pour le nettoyage
de la hotte aspirante et le nettoyage/remplacement des filtres peut
être à l'origine d'un incendie. Nous conseillons par conséquent de
respecter ces instructions.

• Le constructeur décline toute responsabilité en cas de détérioration
du moteur ou d’incendie lié à un entretien négligé ou au non
respect des consignes de sécurité précédemment mentionnées.

Hotte aspirante

• Nettoyez la hotte aspirante avec de l'eau savonneuse et un chiffon
doux.

• Rincez ensuite à l'eau claire. N'utilisez pas de produits de nettoyage
agressifs comme la soude.

• Frottez la peinture de votre hotte à la cire pour qu'elle conserve son
brillant.

Hottes à cheminée en acier inoxydable

• Ne pas utiliser d'éponge à récurer.

• Frotter la cheminée en acier inoxydable avec un produit d'entretien
adapté à ce matériau.

Filtres à graisse métalliques

• Ils doivent être nettoyés une fois par mois.

• Nettoage avec des détergents non agressifs, à la main ou dans le
lave-vaisselle à faible température et cycle rapide.

• Les ouvertures doivent être orientées vers le bas dans le lave­vaisselle pour permettre à l’eau de s’écouler.

• Les filtres en aluminium ternissent légèrement sous l'effet du
passage au lave-vaisselle. Ceci est normal et n'affecte pas leur
performance.

FR 7

ENTRETIEN

Filtres à graisse

Filtre à charbon

Éclairage

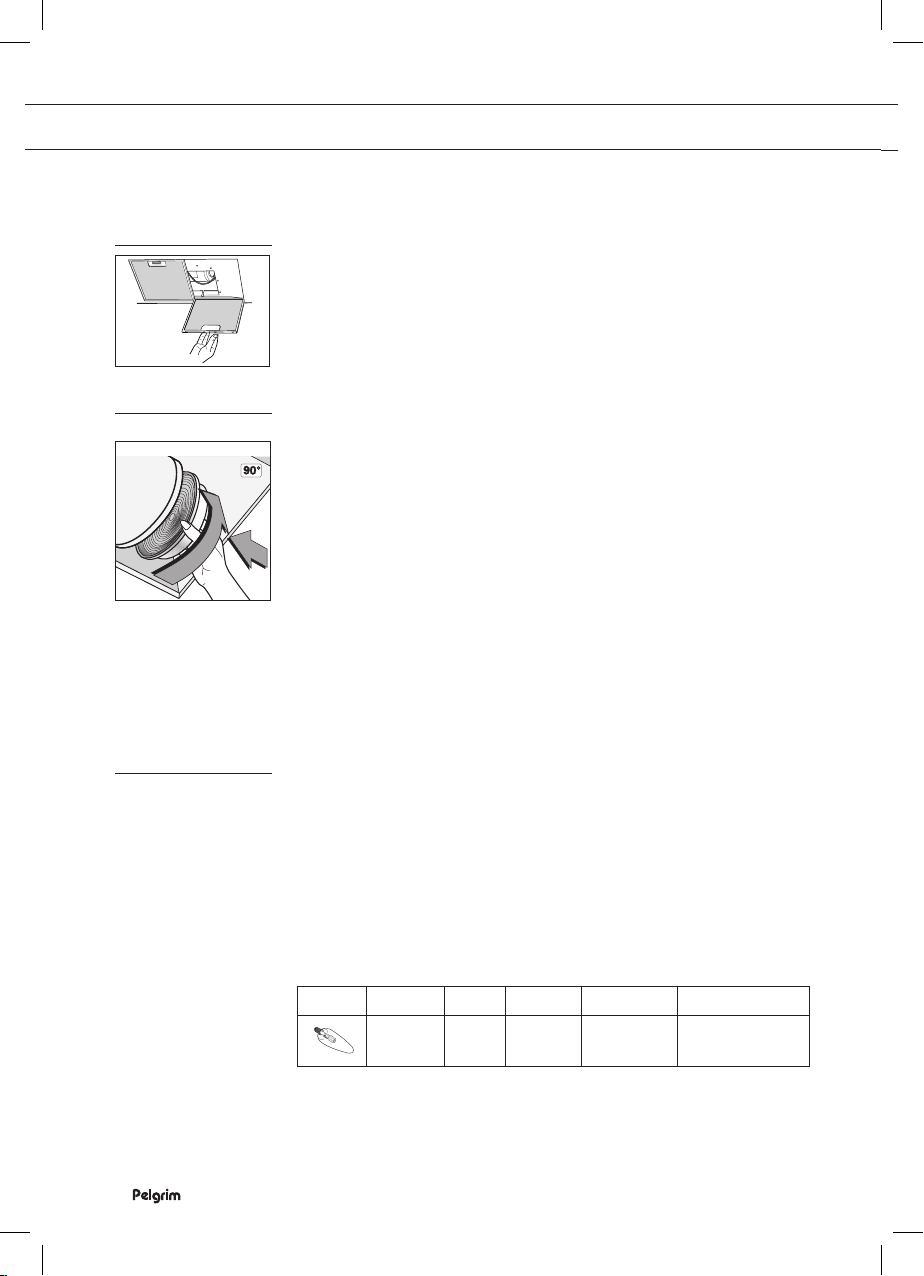

Dépose des filtres à graisse

1. Tirez le filtre à graisse vers vous et inclinez-le vers l'avant et vers
le bas.

Remplacement du filtre à charbon

Vous devez toujours utiliser un filtre à charbon lorsque la hotte n’est
pas raccordée à un conduit.

1. Dépose des filtres à graisse.

2. Fixez les filtres à charbon sur le moteur.

3. Remplacez les filtres à graisse.

Remarque :

• Le charbon actif sature après une utilisation plus ou moins
prolongée, selon le type de cuisson et la fréquence de nettoyage
du filtre à graisse.

• Le filtre à charbon doit toutefois être remplacé au moins tous les
4 mois.

• Les filtres à charbon ne sont pas lavables pour réutilisation.
Le charbon saturé ne présente pas de menace pour
l'environnement. Changez le filtre régulièrement.

Changement d’ampoules
Remarque : Coupez le courant électrique !

▷ Débranchez la fiche de la prise de courant ou coupez le courant

à l’aide du disjoncteur du compteur électrique.

1. Dépose des filtres à graisse.

2. Remplacer l’ampoule par une nouvelle de même puissance.

3. Remplacez les filtres à graisse.

FR 8

Ampoule Absorption Culot Voltage

2,5 W E14 220-240 V 102 x 35 mm DRBB/C-3-220-240

Dimension

Code ILCOS

E14-35/102

INSTALLATION

Généralités

Cet appareil doit être raccordé au secteur par un installateur agréé,
connaissant et appliquant les consignes de sécurité. L'appareil est
conforme aux directives européennes.

Information importante :

• La distance entre le point le plus bas de la hotte aspirante et la
table de cuisson à gaz doit être de 65 cm au minimum. Dans le
cas d'une table électrique, céramique ou à induction, la distance
minimale est de 50 cm.

• Si la hotte aspirante est raccordée à un conduit d'évacuation
existant, aucun autre appareil ne doit y être raccordé (chauffe-eau
ou poêle).

• Prenez en compte les réglementations en vigueur concernant
l’aération des appareils à gaz.

• Un conduit d’évacuation court et un nombre limité de coudes
assurent un meilleur fonctionnement de la hotte.

• Vérifiez avant de percer que vous ne risquez pas d'endommager un
tuyau d'installation.

• Le diamètre du tuyau de raccordement de la hotte est de 120 ou
150 mm. Il est conseillé d'utiliser un tuyau d''évacuation d'aussi
grand diamètre que possible.

• Le matériel d'installation livré avec la hotte d'aspiration convient
pour les murs en béton armé et en briques. Certains types de murs
nécessitent des chevilles et des vis spéciales.

FR 9

INSTALLATION

Raccordement

Connexion électrique

• L’appareil est construit en classe I.

• Cet appareil est équipé d’une fiche avec terre, qui doit être

branchée dans une prise murale raccordée à la terre.

Vérifiez que la tension indiquée sur la plaque signalétique correspond à
celle de votre alimentation secteur.
L’appareil doit être raccordé au secteur comme suit :

• MARRON = L tension

• BLEU = N neutre

• VERT/JAUNE = terre

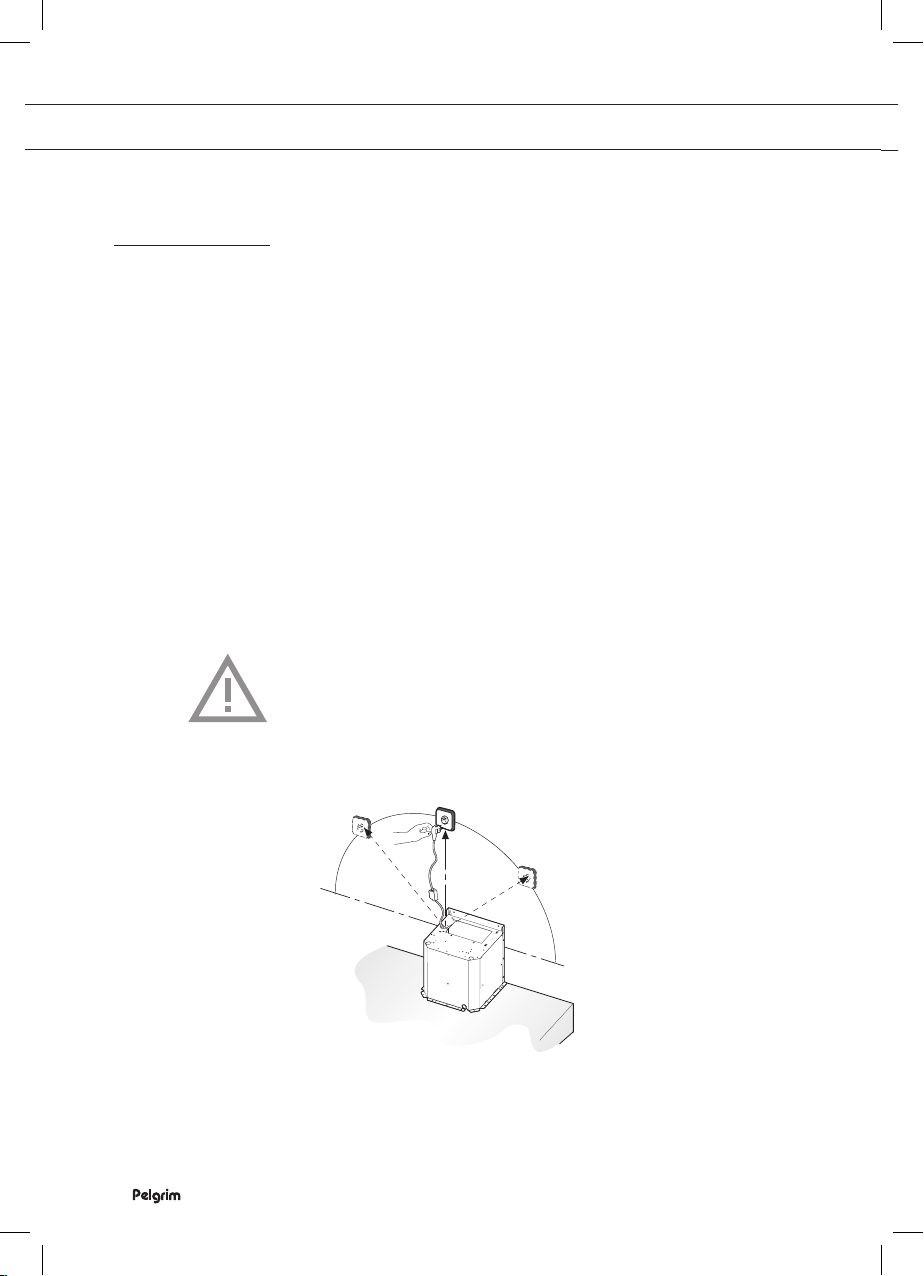

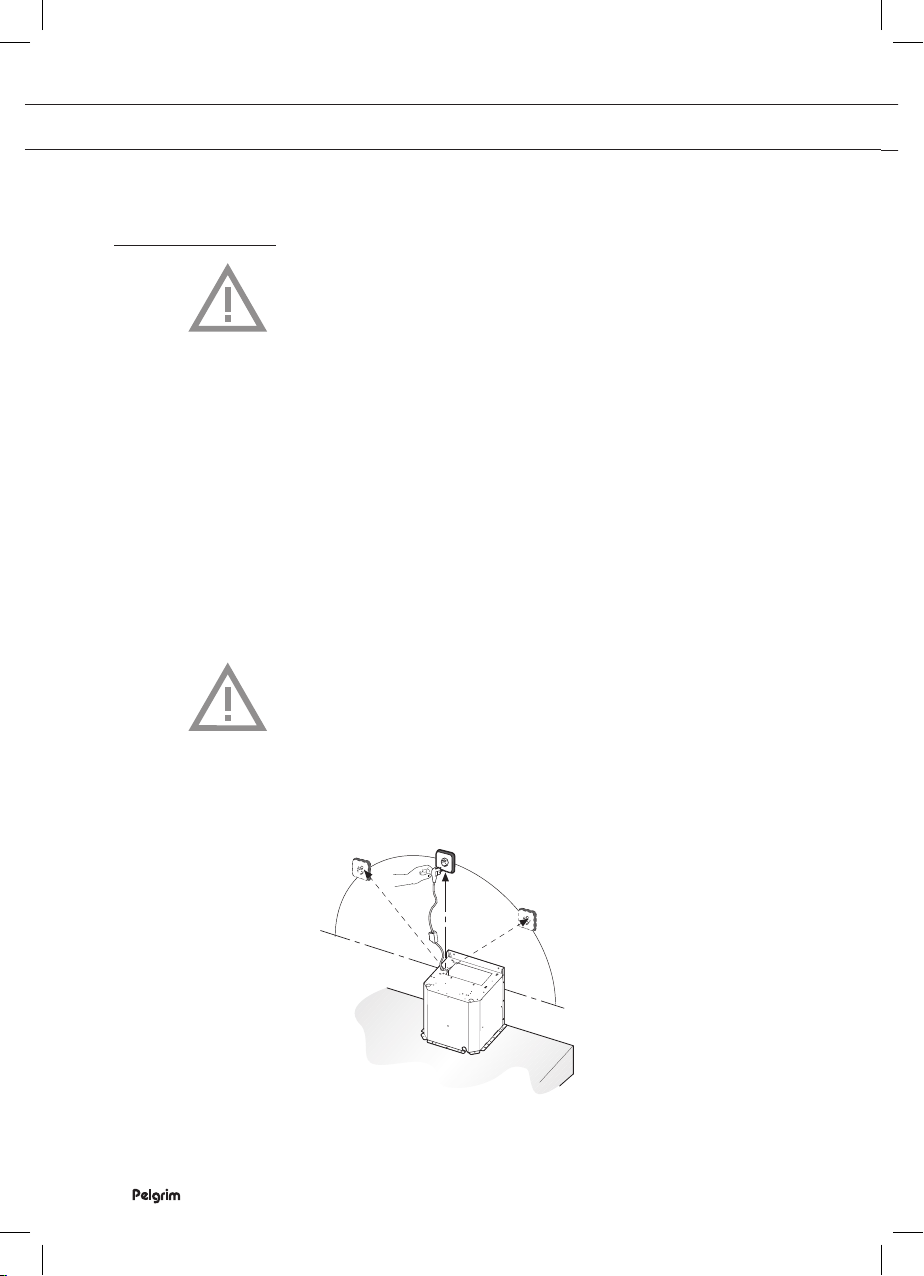

Cette hotte aspirante est équipée d’une fiche de raccordement.
Installez la hotte de manière à ce que la prise soit accessible.
Placez la prise murale de préférence hors de vue et derrière la gaine
décorative.

Attention !

Si vous réalisez un raccordement fixe, veillez à ce qu'un commutateur
bipolaire avec un passage d'air d'au moins 3 mm soit installé sur la ligne
d'alimentation.

FR 10

max 130 cm

INSTALLATION

Montage

1. Fixez la hotte au mur à l’aide des chevilles et des vis (A).

2. Fixez ensuite la hotte en plaçant les vis (B).

B

3. Placez le dispositif de fixation de la gaine supérieure au mur (C).

C

4. Serrer le tuyau d’évacuation.

5. Insérez la fiche dans la prise murale.

▷ Vérifier que la prise murale est hors tension !

6. Placez la gaine supérieure (D) dans la gaine inférieure (E).

7. Abaisser les gaines dans la hotte.

8. Rabattre la gaine du haut dans le collier mural et la visser au collier
de fixation à l’aide des vis (F).

D

E

F

FR 11

ANNEXE

Mise au rebut

Mise au rebut de l’appareil et de l’emballage

Cet appareil a été fabriqué avec des matériaux durables. Il doit être
mis au rebut de manière responsable à la fin de son cycle de service.
Les autorités de votre pays pourront vous fournir des informations à ce
sujet.

L’emballage de cet appareil est recyclable. Il peut être composé de :

• carton ;

• film polyéthylène (PE) ;

• de polystyrène exempt de CFC (mousse rigide PS).

Ces matériaux doivent être mis au rebut de manière responsable et

conforme aux dispositions gouvernementales.

Pour rappeler l’obligation de traiter séparément les appareils électro­ménagers, un symbole représentant un conteneur à ordures barré
d’une croix a été apposé sur le produit. Cela signifie qu’à l’issue de son
cycle de service, l’appareil ne peut être mis au rebut avec les déchets
ménagers classiques. Il doit être déposé dans un centre spécial de
collecte des déchets géré par l'état, ou chez un revendeur assurant ce
service.

Le traitement distinct des appareils ménagers évite tout impact négatif
sur l'environnement et la santé publique. Il permet de récupérer les
matériaux qui les composent dans le but d’une économie importante en
termes d’énergie et de ressources.

FR 12

INHALT

Ihre Haube

Sicherheit

Gebrauch

Pflege

Installation

Beschreibung 4
Einleitung 4

Abluftsysteme 5

Bedienung 6

Reinigen 7
Fettfilter entfernen 8
Austausch der Kohlefilter 8
Beleuchtung 8

Allgemein 9
Elektroanschluss 10
Montage der Haube 11

Anhang

Entsorgung von Gerät und Verpackung 12

DE 3

IHRE HAUBE

Einleitung

Beschreibung

Diese Bedienungsanleitung gibt Ihnen eine schnelle Übersicht aller
Möglichkeiten, die das Gerät bietet. Sie erhalten Informationen zur
Sicherheit und zur Wartung des Geräts.

Bewahren Sie diese Bedienungsanleitung und die

Installationsanweisungen sorgfältig auf. So stehen sie auch für eine

zukünftige Nutzung des Geräts zur Verfügung.

Lesen Sie zuerst die gesonderten
Sicherheitsanweisungen aufmerksam durch,
bevor Sie das Gerät verwenden.

0

DE 4

1

2

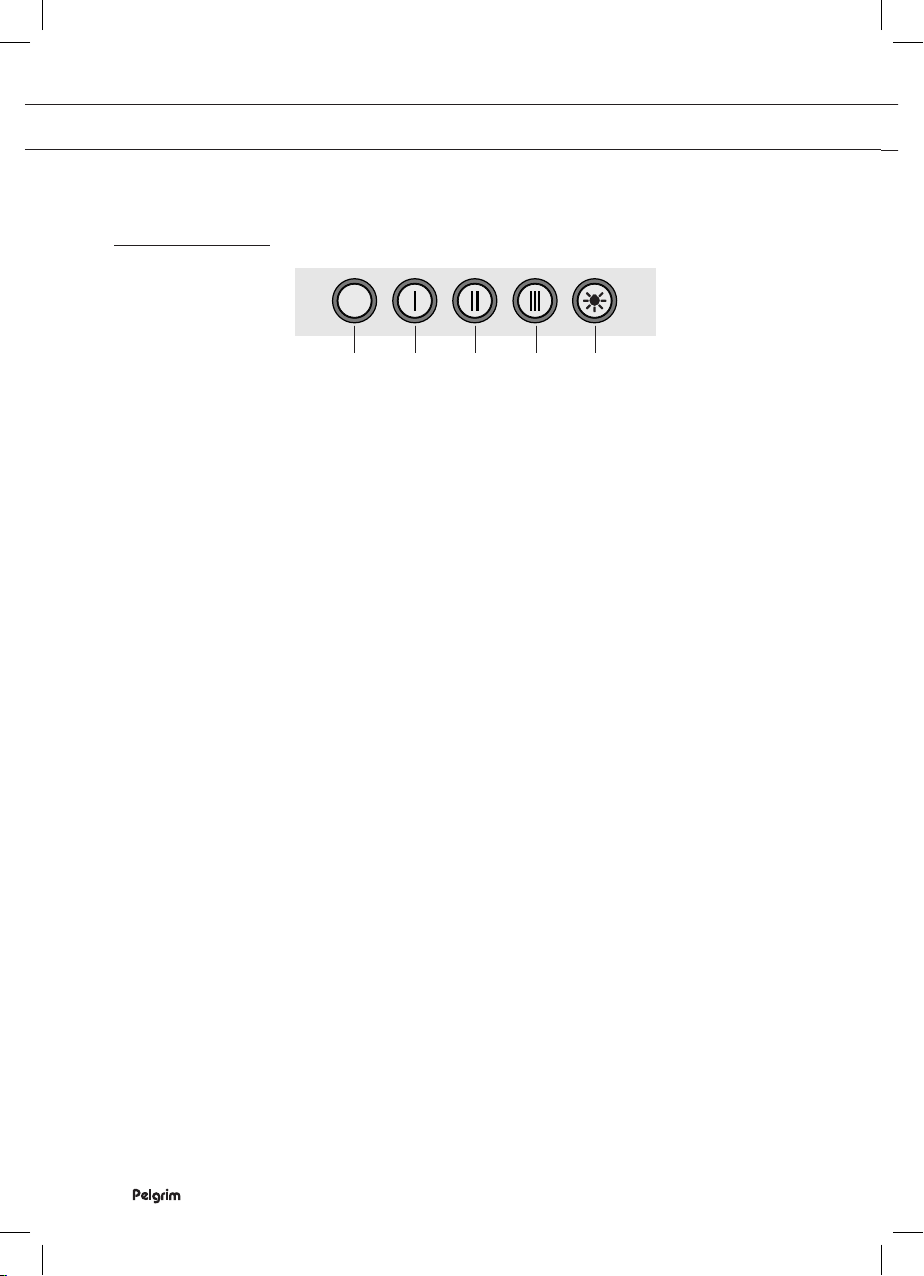

1. Taste für Ausschalten

2. Ventilatorstufe 1

3. Ventilatorstufe 2

4. Ventilatorstufe 3

5. Beleuchtung ein/aus

3

4

5

SICHERHEIT

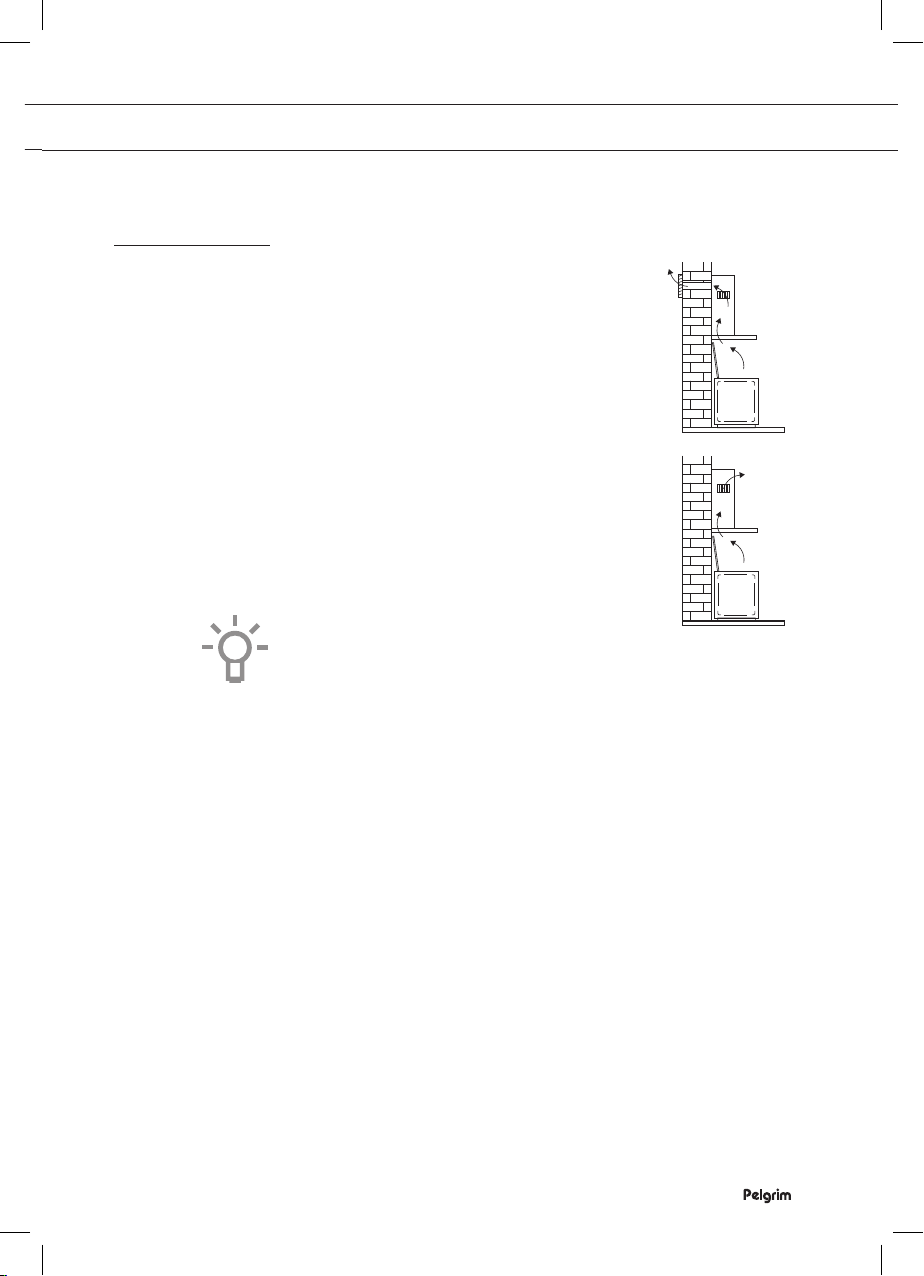

Abluftsysteme

Die Dunstabzugshaube kann je nach
Modell auf zwei verschiedene Weisen
angeschlossen werden:

1. Als Dunstabzugshaube an einem
Abluftkanal. Die eingesogenen und
gefilterten Küchendämpfe werden nach
außen abgeführt. Dies ist die beste
Methode.

2. Im Umluftbetrieb. Wenn die Haube
im Umluftbetrieb angeschlossen ist,
werden Fettpartikel und Gerüche aus der
abgesaugten Luft gefiltert. Die Luft wird
dann nicht nach außen abgeleitet, sondern
wieder in die Küche zurückgeleitet. In
diesem Fall muss ein Kohlefilter eingesetzt
sein.

Achtung! Der Kohlefilter muss getrennt
bestellt werden.

DE 5

NUTZUNG

Bedienung

0

1

2

Gebläse ein- und ausschalten

1. Drücken Sie auf die Geschwindigkeitstasten (2, 3 oder 4).

▷ Die Abzugshaube wird auf die entsprechende Stufe geschaltet.

2. Drücken Sie auf die Ausschalttaste (1).

▷ Der Ventilator wird ausgeschaltet.

Beleuchtung ein- und ausschalten

1. Drücken Sie die Taste für die Beleuchtung (5).

▷ Die Beleuchtung ist eingeschaltet.

2. Drücken Sie die Taste (5) für die Beleuchtung erneut.

▷ Die Beleuchtung ist ausgeschaltet.

3

4

5

DE 6

PFLEGE

Reinigung

Achtung!

• Vor jeder Reinigung und Pflege muss die Dunstabzugshaube durch
Abziehen des Netzsteckers oder Ausschalten der Sicherung vom
Stromnetz getrennt werden.

• Die Dunstabzugshaube muss regelmäßig (mindestens so häufig
wie die Fettfilter) innen und außen gereinigt werden. Keine Produkte
verwenden, die Scheuermittel enthalten. Keinen alkohol verwenden!

• Eine Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes
und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen.

• Aus diesem Grund raten wir Ihnen, diese Anweisungen unbedingt
einzuhalten. Der Hersteller übernimmt keine Haftung für
irgendwelche Schäden am Motor oder Brandschäden, die auf eine
unsachgemäße Wartung oder Nichteinhaltung der oben angeführten
Sicherheitsvorschriften zurückzuführen sind.

Dunstabzugshaube

• Reinigen Sie die Dunstabzugshaube mit Seifenwasser und einem
weichen Tuch.

• Danach mit sauberem Wasser abspülen.

• Verwenden Sie keine aggressiven Reinigungsmittel wie etwa Soda.
Die Lackierung der Dunstabzugshaube bleibt schön, wenn Sie sie
gelegentlich mit Wachs einreiben.

Rostfreie Hauben

• Nicht mit einem Scheuerschwamm oder anderen Scheuermitteln
behandeln.

• Nachbehandeln mit Stahlreiniger und in Strukturrichtung des
Edelstahls putzen.

Edelstahlfilter

• Diese müssen einmal monatlich gereinigt werden.

• Das kann mit einem milden Waschmittel von Hand, oder im
Geschirrspüler bei niedriger Temperatur im Kurzspülgang erfolgen.

• Setzen Sie die Fettfilter mit den Öffnungen nach unten in den
Geschirrspüler, so dass das Wasser herauslaufen kann.

• Beim Waschen in einem Geschirrspüler können Fettfilter aus
Aluminium leicht die Farbe ändern. Das ist normal und hat keine
Auswirkung auf ihre Filtereigenschaften.

DE 7

PFLEGE

Fettfilter

Kohlefilter

Beleuchtung

Fettfilter entfernen

1. Ziehen Sie den Fettfilter zu sich heran und schwenken Sie ihn nach
vorne unten.

Austausch der Kohlefilter

Wenn die Dunstabzugshaube nicht mit einem Abzug verbunden ist,
muss der Kohlefilter verwendet werden.

1. Entfernen Sie die Fettfilter.

2. Bringen Sie die Kohlefilter am Motor an.

3. Tauschen Sie die Fettfilter aus.

Achtung:

• Nach längerem Gebrauch ist die Aktivkohle je nach Art der
Kochvorgänge und Häufigkeit der Reinigung des Fettfilters
gesättigt.

• Der Kohlefilter muss aber immer spätestens alle vier Monate
ausgetauscht werden.

• Kohlefilter sind nicht zur Wiederverwendung auswaschbar.
Gesättigter Kohlenstoff ist nicht umweltfreundlich. Tauschen Sie
den Filter rechtzeitig aus.

Lampen auswechseln
Achtung! Die Dunstabzugshaube muss vom Stromnetz getrennt

werden.

▷ Ziehen Sie den Stecker aus der Steckdose oder schalten Sie die

Sicherung im Stromkasten auf Null.

• Entfernen Sie die Fettfilter.

• Drehen Sie die Lampe aus der Fassung und ersetzen Sie sie durch
eine Lampe mit der gleichen Wattzahl und Modell.

• Platziere Sie die Fettfilter.

DE 8

Lampe

Leistung

2,5 W E14 220-240 V 102 x 35 mm DRBB/C-3-220-240

Fassung

Spannung

Maße ILCOS-Code

E14-35/102

INSTALLATION

Allgemein

Dieses Geräts muss von einem anerkannten Installateur angeschlossen
werden, der die anzuwendenden Sicherheitsvorschriften kennt und
beachtet. Das Gerät entspricht den europäischen Vorschriften.

Wichtige Informationen:

• Der Abstand zwischen dem niedrigsten Punkt der Anzugshaube
und einer Gaskochplatte muss mindestens 65 cm betragen.
Bei einer elektrischen Kochplatte,einem Keramikfeld oder einer
Induktionskochplatte muss dieser Abstand mindestens 50 cm sein.

• Wenn die Dunstabzugshaube an einen vorhandenen Abluftkanal
angeschlossen wird, dürfen an diesen Kanal keine weiteren Geräte
(wie etwa ein Gaswassererhitzer oder ein Ofen) angeschlossen sein.

• Beachten Sie die örtlichen Vorschriften für die Entlüftung von
Gasgeräten.

• Je kürzer das Abluftrohr und je weniger Krümmungen es hat, um so
besser ist die Wirkung der Dunstabzugshaube.

• Überprüfen Sie vor dem Bohren, ob in der Wand
Installationsleitungen vorhanden sind.

• Das Anschlussrohr der Abzugshaube hat einen Durchmesser von
120 oder 150 mm. Es wird empfohlen, dass das Abluftrohr einen
möglichst großen Durchmesser hat.

• Das mit dieser Dunstabzugshaube mitgelieferte Installationsmaterial
ist für verstärkte Beton- und Backsteinmauern geeignet. Für einige
Mauertypen sind spezielle Dübel und Schrauben erforderlich.

DE 9

INSTALLATION

Anschluss

Elektroanschluss

• Die Küchenhaube gehört zur Geräteklasse I.

• Dieses Gerät ist mit einem geerdeten Stecker versehen,

der an eine geerdete (Schuko-)Steckdose angeschlossen

werden muss.

Kontrollieren Sie, dass die Netzspannung der Spannung entspricht,
die auf dem Betriebsdatenschild angegeben ist. Das Gerät muss
folgendermaßen ans Stromnetz angeschlossen werden:

• BRAUN = L (Leiter)

• BLAU = N (Neutral)

• GRÜN/GELB = Erde (Schutzleiter)

Diese Dunstabzugshaube ist mit einem Stecker versehen. Installieren
Sie die Dunstabzugshaube so, dass der Stecker erreichbar ist.
Bringen Sie die Steckdose am besten verdeckt, also hinter dem Rohr an.

Achtung!

Wenn Sie die Haube direkt anschließen, achten Sie darauf, dass ein
zweipoliger Schalter mit einem Zwischenraum von mindestens 3 mm in
der Versorgungsleitung angebracht ist.

DE 10

max 130 cm

INSTALLATION

Montage

1. Schrauben Sie die Dampfabzugshaube mit den Dübeln und
Schrauben an die Wand (A).

2. Befestigen Sie dann die Dampfabzugshaube durch Anbringen der
Schrauben (B).

B

3. Bringen Sie den Befestigungsbügel der oberen Ummantelung an
der Wand an (C).

C

4. Schließen Sie das Abzugsrohr an.

5. Stecken Sie den Stecker in die Steckdose.

▷ Sorgen Sie dafür, dass die Wandsteckdose nicht unter

Spannung steht!

6. Platzieren Sie das obere Haubenrohr (D) im unteren (E).

7. Versenken Sie die Behälter in der Abzugshaube.

8. Klappen Sie den obersten Behälter um den Wandbügel und schrauben
Sie ihn mit den Schrauben am Befestigungsbügel fest.(F).

D

E

F

DE 11

ANHANG

Entsorgung

Entsorgung von Gerät und Verpackung

Dieses Gerät wurde unter der Verwendung umweltfreundlicher
Materialien hergestellt. Nach Ablauf seiner Nutzungsdauer muss
es verantwortungsbewusst entsorgt werden. Hierzu erhalten Sie
Informationen bei den zuständigen Behörden.

Die Verpackung des Gerätes kann recycelt werden. Verwendet können
sein:

• Pappe;

• Polyethylenfolie (PE);

• CFRP-freies Polystyrol (PS-Hartschaum).

Diese Werkstoffe sind ordnungsgemäß und gemäß den behördlichen

Vorschriften zu entsorgen.

Zur Erinnerung an die Verpflichtung, die Elektrohaushaltsgeräte
getrennt zu beseitigen, ist das Produkt mit einer durchgestrichenen
Mülltonne gekennzeichnet. Dies bedeutet, dass das Produkt am Ende
seiner Nutzungszeit nicht zusammen mit dem Hausabfall beseitigt
werden darf. Stattdessen muss es zur Entsorgung bei einer von den
städtischen Behörden eingerichteten Sammelstelle oder zu einem
Fachhändler, der einen Rücknahmeservice anbietet, gebracht werden.

Die getrennte Entsorgung eines Haushaltsgerätes vermeidet mögliche
negative Auswirkungen auf die Umwelt und die menschliche
Gesundheit, die eine nicht vorschriftsmäßige Entsorgung zur Folge hat.
Außerdem wird die Wiederverwertung der Materialien ermöglicht, aus
denen das Gerät besteht, was wiederum eine bedeutende Einsparung
an Energie und Ressourcen mit sich bringt.

DE 12

CONTENTS

Your canopy hood

Safety

Use

Maintenance

Installation

Description 4
Introduction 4

Extraction systems 5

Controls 6

Cleaning 7
Grease filters 8
Carbon filter 8
Lighting 8

General 9
Electrical connection 10
Mounting 11

Appendix

Disposal 12

EN 3

YOUR CANOPY HOOD

Introduction

This user manual gives you a quick overview of all the possibilities
offered by the appliance. You will find information on safety measures
and maintaining the appliance.

Please retain this user manual and the installation guide.

They may be of use to future users of the appliance.

Please read the separate safety instructions
carefully before using the appliance!

Description

0

EN 4

1

2

1. Off button

2. Fan speed button position 1

3. Fan speed button position 2

4. Fan speed button position 3

5. Lighting button on/off

3

4

5

SAFETY

Extraction systems

Depending on the type, the cooker hoods

can be connected in one of two ways:

1. To a duct.
The cooking vapours extracted by suction
are carried outside, once the grease
particles have been filtered. This is the
best method.

2. Recirculation hood. When the hood is
connected as a recirculation hood, the
grease particles and odour in the extracted
vapours are filtered.
The extracted air is not carried outside but
recirculates in the kitchen. In this case you
must have a carbon filter fitted.

Attention! The carbon filter needs to be

ordered separately.

EN 5

USE

Controls

0

1

2

Switching fan on and off

1. Press the speed button (3, 4 or 5).

▷ The extractor hood switches on in the corresponding position.

2. Press the off button (1).

▷ The fan will switch off.

Switching lighting on and off

1. Press the lighting button (5).

▷ The lighting switches on.

2. Press the lighting button (5) again.

▷ The lighting switches off.

3

4

5

EN 6

MAINTENANCE

Cleaning

Attention!

• Before performing any maintenance operation, isolate the hood
from the electrical supply by unplugging the appliance or switching
off your household’s master switch.

• The cooker hood should be cleaned regularly (at least as frequently
as the grease filters are cleaned) both internally and externally.
Do not use abrasive products. Do not use alcohol!

• Failure to comply with the basic recommendations for cleaning the
cooker hood and cleaning/replacing the filters may lead to a fire.
Therefore, we recommend that you observe these instructions.

• The manufacturer declines all responsibility for any damage to the
motor or any fire damage linked to inappropriate maintenance or
failure to observe the above safety recommendations.

Cooker hood

• Clean the cooker hood with soapy water and a soft cloth. Then
wipe with clean water to rinse.

• Do not apply aggressive cleaning agents such as caustic soda.

• The paintwork on the cooker hood will remain shiny if it is
periodically rubbed with wax.

Stainless steel canopy hoods

• Do not use any sort of scourer.

• Treat with a stainless steel care product and polish with the
structure of the stainless steel.

Metal grease filters

• These must be cleaned once a month.

• Clean either by hand or in the dishwasher, which must be set to a
low temperature and a short cycle.

• The openings must be placed downwards to let the water run out of
the filters.

• When washed in a dishwasher, aluminium grease filters may be
discoloured slightly. This is normal and does not affect their filtering
capacity.

EN 7

MAINTENANCE

Grease filters

Carbon filter

Removing the grease filters

1. Pull the grease filter towards you and tilt it forwards and down.

Replacing the carbon filter

The carbon filter must always be used if the cooker hood is not ducted.

1. Remove the grease filters.

2. Attach the carbon filters to the motor.

3. Replace the grease filters.

Note:

• Saturation of the activated charcoal will eventually occur after
prolonged use, depending on the type of cooking and how
frequently the grease filter is cleaned.

• The carbon filter needs to be replaced at least every four months.

• The carbon filter cannot be washed for reuse. Saturated carbon is
not environmentally friendly. Change the filter regularly.

EN 8

Lighting

Replace the lamp
Attention! Isolate the hood from the electrical supply.

▷ Remove the plug from the mains socket or turn the switch in the

meter cupboard to zero.

1. Remove the grease filters

2. Unscrew the lamp from the fitting and replace it with a lamp of the
same wattage and type.

3. Replace the grease filters.

Lamp

Power (W)

2,5 W E14 220-240 V 102 x 35 mm DRBB/C-3-220-240

Socket Voltage

Dimension

ILCOS Code

E14-35/102

INSTALLATION

General

This appliance must be connected to the electric mains by an authorised
installer who is familiar with the safety precautions and will carry them
out. The appliance is in compliance with European guidelines.

Important information:

• The distance between the lowest point of the cooker hood and a
gas hob must be at least 65 cm. If using an electric, ceramic or
induction hob, this distance must be at least 50 cm.

• If the cooker hood is connected to an existing exhaust duct, no
other appliance must be connected to the duct (such as a hot water
heater or a stove).

• Consider local regulations with respect to the ventilation of gas
appliances.

• The shorter the duct, and the fewer bends in it, the better the
cooker hood will work.

• Check before you start drilling that no installation pipe(s) is/are
present.

• The connection pipe to the cooker hood has a diameter of 120
or 150 mm. We recommend that the exhaust pipe has as large
a diameter as possible.

• The enclosed installation materials are suitable for reinforced
concrete and brick walls. For some types of wall you may need
special plugs and screws.

EN 9

INSTALLATION

Connection

Electric connection

• The appliance has been manufactured as a class I.

• This appliance is fitted with an earthed plug, which should

be connected to an earthed wall socket.

Check that the voltage indicated on the rating plate matches the
voltage of your household supply.
The appliance should be connected to the mains as follows:

• BROWN = L live

• BLUE = N neutral

• GREEN/YELLOW = earth

This canopy hood has been provided with a power plug.
When installing the hood, make sure that this plug remains
accessible. We recommend installing the wall socket out of view,
behind the chimney cover.

Attention!

If you are making a fixed connection, you must ensure that a double
pole switch with an air gap of at least 3 mm is fitted in the supply line.

EN 10

max 130 cm

INSTALLATION

Mounting

1. Screw the cooker hood to the wall with the plugs and screws (A).

2. Then fix the cooker hood in place by fitting the screws (B).

B

3. Attach the fixing bracket of the upper duct to the wall (C).

C

4. Connect the discharge pipe.

5. Put the plug in the wall socket.

▷ Ensure that there is no tension on the wall socket!

6. Slide the upper duct (D) into the lower duct (E).

7. Let the ducts drop into the hood.

8. Push the upper duct around the wall bracket and screw the wall
bracket on to the mounting bracket with the screws supplied (F).

D

E

F

EN 11

APPENDIX

Disposal

Disposal of appliance and packaging

This appliance was manufactured using sustainable materials. It
must be disposed of responsibly at the end of its life cycle. The local
authorities can provide you with the relevant information.

The packaging of this appliance is recyclable. It may have been made
from:

• cardboard;

• polythene film (PE);

• CFRP-free polystyrene (PS hard foam).

You need to dispose of these materials responsibly in accordance with

official regulations.

To draw attention to the fact that the segregated processing of
household electrical appliances is compulsory, this appliance carries
the symbol of a crossed-out dustbin. This means that you may not
dispose of the appliance as household refuse at the end of its useful
life. Instead, it should be taken to a special segregated refuse collection
centre run by the local authority or to a dealer providing this service.

EN 12

Segregated processing of household appliances prevents any negative
impact on the environment and public health that might otherwise
arise. It allows the recovery of the materials used to manufacture
this appliance, thus generating considerable savings in terms of raw
materials and energy.

EN 13

*786252*

786252

786252 / VER 1 / 17-10-2018
