Pelgrim OSWA0980WIT User guide

Handleiding

Inbouwunit

Notice d’utilisation

Unité encastrée

OSWA0980

---

Bedienungsanleitung

Einbaueinheit

Instructions for use

Built in unit

NL Handleiding NL 3 - NL 16

FR Notice d’utilisation FR 3 - FR 16

DE Anleitung DE 3 - DE 16

EN Manual EN 3 - EN 16

Gebruikte pictogrammen - Pictogrammes utilisés

Benutzte Piktogramme - Pictograms used

Belangrijk om te weten - Important à savoir
Wissenswertes - Important information

Tip - Conseil - Tipp - Tip

INHOUD

Uw inbouwunit

Inleiding 4
Beschrijving 4

Bediening

Afstandsbediening 6
Bediening 6

Bediening met een gekoppelde kookplaat

De verbinding tussen afzuigkap en kookplaat maken 10
Automatische modus 11
Ingeschakelde intensiefstand op de kookplaat 12
Ingeschakelde timerfunctie op de kookplaat 12
Verlichting 12

Onderhoud

Milieuaspecten

Reinigen 13
Vetfilter 14
Koolstoffilter 15
Plasmafilter (optioneel) 15
Verlichting 15

Verpakking en toestel afdanken 16

NL 3

UW INBOUWUNIT

Inleiding

Gefeliciteerd met uw keuze voor dit toestel van Pelgrim. In het ontwerp van dit product heeft
eenvoudige bediening en optimale gebruiksvriendelijkheid centraal gestaan.

Dit toestel beschikt over AutoAir functionaliteit. Via een kookplaat met AutoAir functie kan de
afzuiging op 3 verschillende manieren aangestuurd worden; handmatig, semi-automatisch en
volledig automatisch. Kies de manier die het beste bij u past. Uiteraard is er altijd de mogelijkheid
om de instellingen zelf aan te passen.

In deze handleiding leest u hoe u dit toestel het best kunt gebruiken. Naast informatie over de
bediening, vindt u hier ook achtergrondinformatie die u tijdens het gebruik van het toestel van
pas kan komen.

Lees eerst de separate veiligheidsinstructies voordat u het
toestel gebruikt.

Lees deze handleiding door voordat u het toestel in gebruik neemt, en berg de handleiding
daarna veilig op voor toekomstig gebruik.

Op onze website kunt u de meest recente versie van de gebruiksaanwijzing vinden.

Beschrijving

NL 4

Afstandsbediening

1

2

3

4

5

UW INBOUWUNIT

1. Toets '+'

2. Verlichtingstoets

3. Toets '-'

4. Uittoets

5. Automatische modus toets

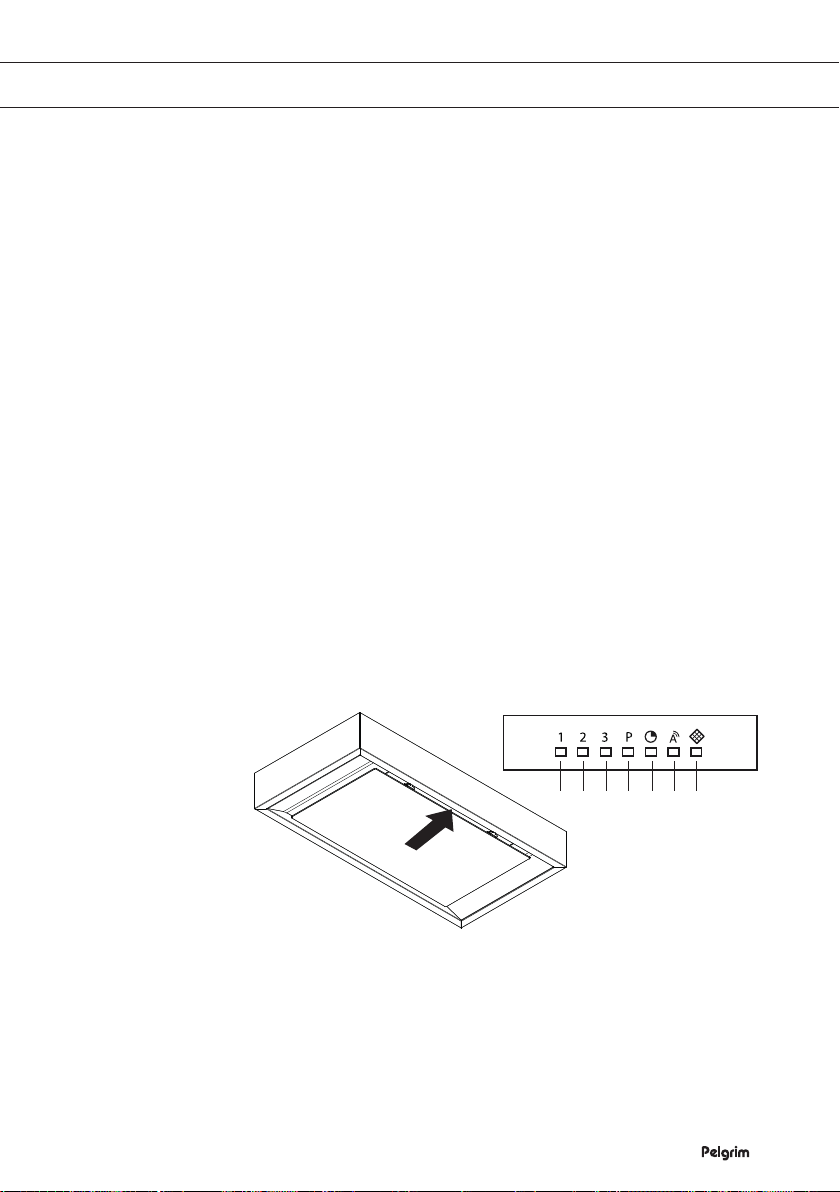

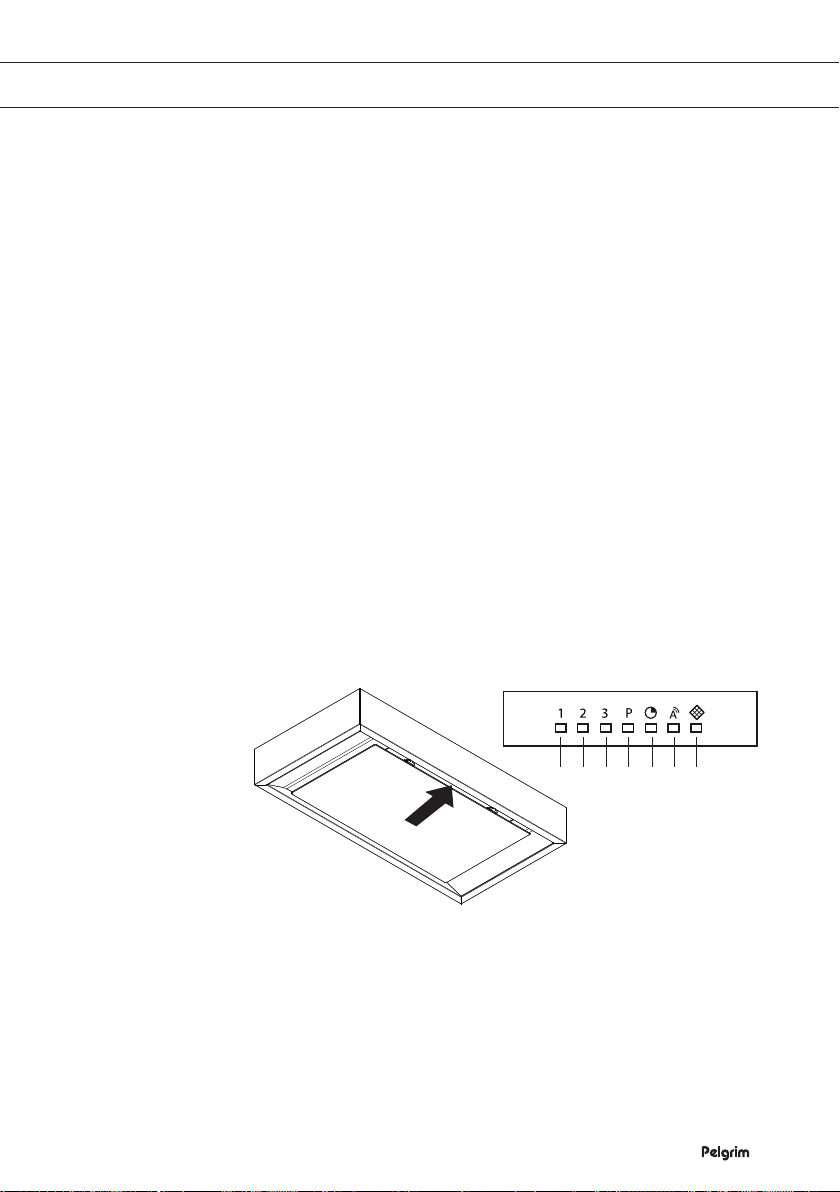

LED-statusbalk op de inbouwunit

▷ Ventilator inschakelen en de ventilatiestand verhogen.
▷ Afstandsbediening koppelen met de inbouwunit.
▷ Timer inschakelen. De ventilator schakelt na 10 minuten

automatisch uit.

▷ Verlichting inschakelen of dimmen.
▷ Verlichting uitschakelen.

▷ Ventilatorstand verlagen.
▷ Koolstoffilter reinigingsindicatie activeren of uitschakelen.
▷ Reinigingsindicatie resetten.

▷ Ventilator uitschakelen.
▷ Clean Air-functie inschakelen. De ventilator schakelt ieder uur

gedurende 10 minuten automatisch in op stand 1, 2 of 3.

▷ Verbinding met een kookplaat maken.
▷ Automatische modus in- of uitschakelen.

6. Ventilator - stand 1

7. Ventilator - stand 2

8. Ventilator - stand 3

9. Ventilator - intensieve stand

10. Timerindicator

11. Automatische modus indicator

12. Filterindicator

6 7 8 9 10 11 12

NL 5

BEDIENING

Afstandsbediening

Bediening

Afstandsbediening koppelen met het toestel

Als het toestel niet met de afstandsbediening kan worden bediend,
bijvoorbeeld als de batterij onlangs is vervangen, moet de
afstandsbediening opnieuw worden gekoppeld met het toestel.

1. Houd de toets '+' ingedrukt.

2. Verbind het toestel met de netspanning.

▷ Er klinkt een lang geluidssignaal. De afstandsbediening is

gekoppeld met het toestel.

Opmerking: Herhaal deze procedure als u binnen 30 seconden geen
geluidssignaal hoort.

Afzuiging inschakelen

1. Druk op de toets ‘+’.

▷ De afzuiging schakelt in op stand twee.

▷ De lampjes van stand 1 en 2 gaan branden op de LED-

statusbalk.

Afzuigstand instellen

1. Druk (meerdere keren) op de toets ‘+’ of ‘-’ om een hogere of lagere
stand te kiezen (0-1-2-3-P).

▷ De hoogste stand is de intensieve stand P (stand 4). De lampjes

van stand 1, 2 en 3 branden en het lampje van stand P knippert.

▷ De intensieve stand schakelt na 4 minuten automatisch uit.

Hierna schakelt de ventilator over naar stand 2.

NL 6

Afzuiging uitschakelen

1. Druk op de uittoets.

▷ De afzuiging schakelt uit.

Verlichting in- en uitschakelen

1. Druk op de verlichtingstoets.

▷ De verlichting wordt ingeschakeld.

2. Druk nogmaals op de verlichtingstoets om de verlichting langzaam
uit te laten gaan.

BEDIENING

Verlichting dimmen

1. Als u de verlichting wilt dimmen, houdt u de verlichtingstoets
ingedrukt totdat de dimfunctie is ingeschakeld.

▷ De verlichting wordt ingeschakeld in de helderste stand en dimt

steeds verder totdat u de toets loslaat.

▷ Bij de laagste dimstand zal de verlichting teruggaan van gedimd

licht naar helder licht.

Clean Air-functie

De ventilator schakelt ieder uur gedurende 10 minuten automatisch in
met de gekozen stand.

1. Schakel het toestel en de verlichting uit.

2. Druk op de uittoets.

▷ De afzuigkap schakelt in op stand één.

▷ Het lampje van stand 1 gaat branden op de LED-statusbalk.

3. Druk (meerdere keren) op de toets ‘+’ om een hogere stand te
kiezen (1-2-3).

4. Bevestig binnen vijf seconden de gekozen stand; druk nogmaals op
de uittoets.

▷ De Clean Air-functie wordt ingeschakeld.
▷ De lampjes van de gekozen stand knipperen op de LED-

statusbalk.

5. U kunt de Clean Air-functie uitschakelen door op een willekeurige
toets te drukken (behalve de verlichtingstoets).

Timerfunctie

Met de timerfunctie kan de afzuigkap in stand 1, 2 of 3 na 10 minuten
automatisch uitgeschakeld worden.

1. Schakel de afzuigkap in en kies een stand (1, 2 of 3).

▷ De lampjes van de gekozen stand gaan branden op de LED-

statusbalk.

2. Druk gedurende 1,5 seconden op de toets ‘+’ totdat er twee
geluidssignalen klinken.

▷ Het lampje van de timer gaat branden op de LED-statusbalk.
▷ De timerfunctie is actief.

3. Schakel voortijdig de timerfunctie uit door nogmaals gedurende
1,5 seconden op de timertoets te drukken totdat er een geluids­signaal klinkt.

NL 7

BEDIENING

Als u tijdens de timerfunctie de stand veranderd (naar 1, 2 of 3), blijft de
timerfunctie actief.

Vetfilter reinigingsindicatie

Na 100 uur gebruik van de afzuigkap, brandt op de LED-statusbalk het
lampje van de filterindicator en de lampjes van stand 1 en 2 knipperen
bij het uitschakelen van de afzuigkap. Het vetfilter moet gereinigd
worden.

• Om de reinigingsindicatie te resetten moet u, bij een uitgeschakelde
afzuigkap (motor uit), op toets ‘-’ drukken.

▷ U hoort een lang geluidssignaal ter bevestiging.

▷ Na 20 uur wordt de reinigingsindicatie van het filter automatisch

gereset.

Koolstoffilter reinigingsindicatie

Na 400 uur gebruik van de afzuigkap, brandt op de LED-statusbalk het
lampje van de filterindicator en de lampjes van stand 3 en P knipperen
bij het uitschakelen van de afzuigkap. Het koolstoffilter moet gereinigd
worden.

• Om de reinigingsindicatie te resetten moet u, bij een uitgeschakelde
afzuigkap (motor uit), op toets ‘-’ drukken.

▷ U hoort een lang geluidssignaal ter bevestiging.

▷ Na 20 uur wordt de reinigingsindicatie van het filter automatisch

gereset.

NL 8

Als voor zowel het vetfilter als het koolstoffilter de reinigingsindicatie
wordt weergegeven en het geluidssignaal klinkt, moet de
resetprocedure tweemaal worden uitgevoerd.

Activering van de koolstoffilter reinigingsindicatie

In de standaard modus is de koolstoffilter reinigingsindicatie niet
actief. Indien de afzuigkap als recirculatiekap wordt gebruikt moet de
koolstoffilter reinigingsindicatie geactiveerd worden.

1. Zet de afzuigkap en de verlichting uit.

2. Houd de toets ‘-’ gedurende vier seconden ingedrukt.

▷ U hoort een lang geluidssignaal en op de LED-statusbalk

branden de lampjes van stand 1, 2, 3 en P en het lampje van de

filterindicator vijf seconden ter bevestiging.

BEDIENING

Uitschakeling van de koolstoffilter reinigingsindicatie:

1. Zet de afzuigkap en de verlichting uit.

2. Houd de toets ‘-’ gedurende vier seconden ingedrukt.

▷ U hoort twee keer een lang geluidssignaal en op de LED-

statusbalk branden de lampjes van stand 1 en 2 en het lampje

van de filterindicator vijf seconden ter bevestiging.

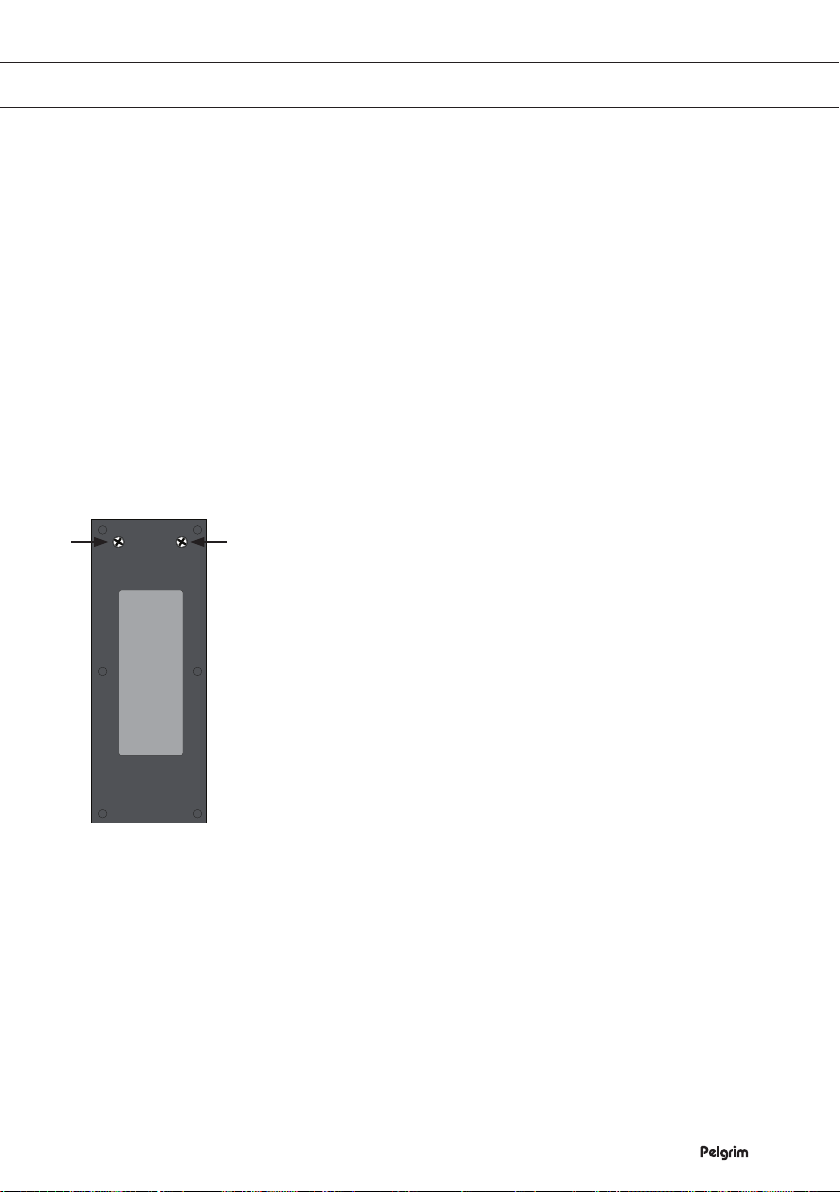

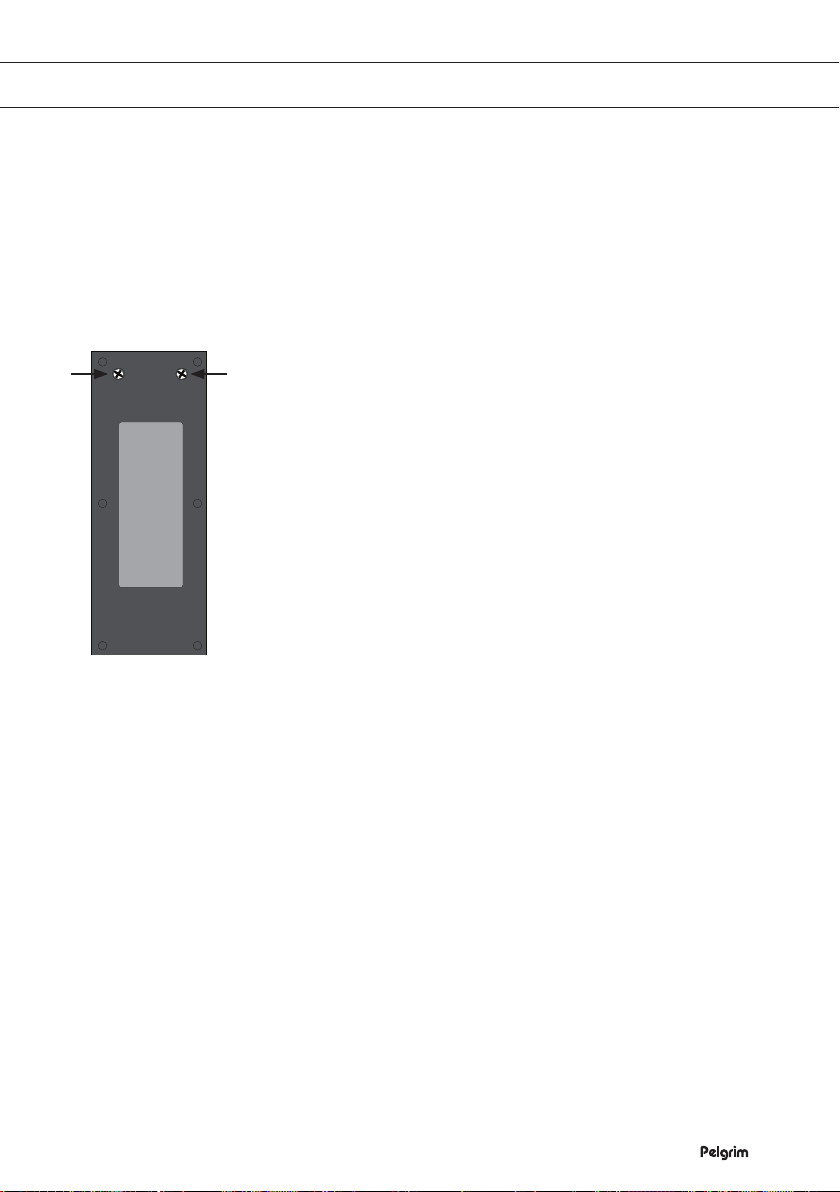

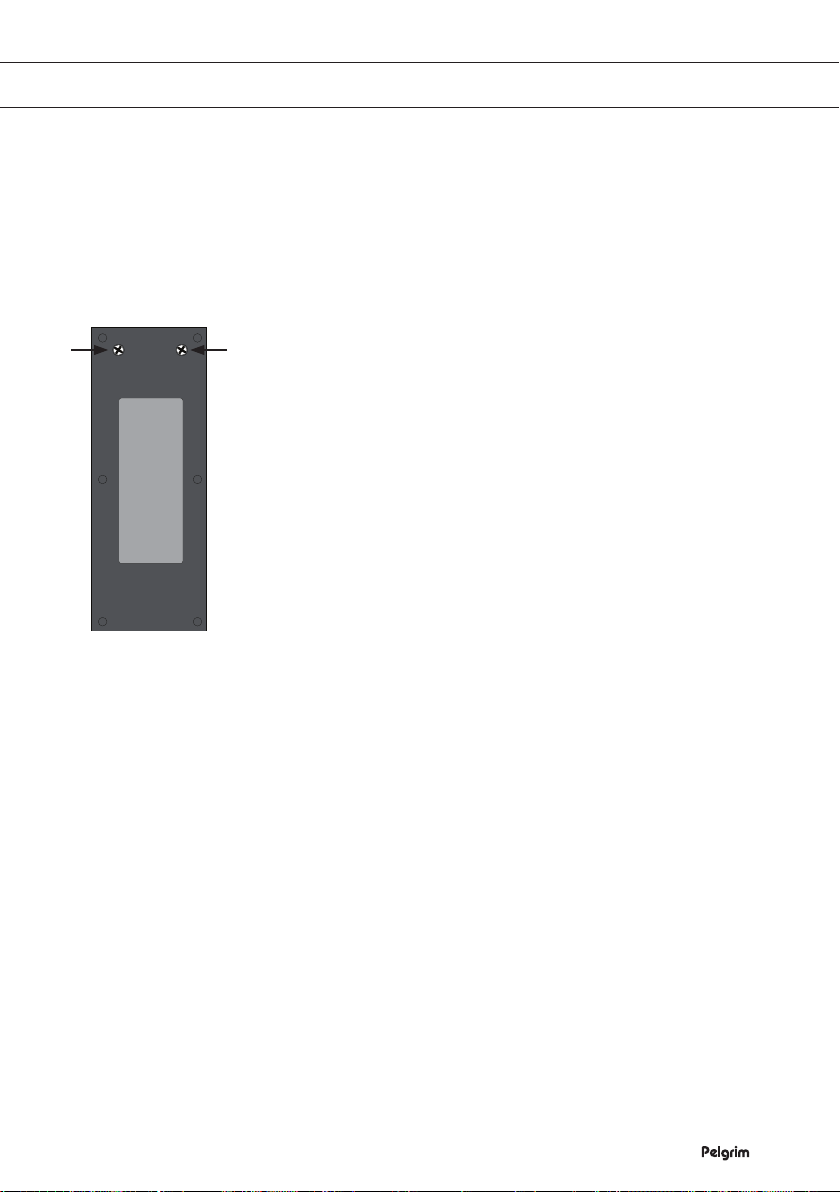

Batterij vervangen

1. Verwijder de twee schroeven aan de achterzijde van de
afstandsbediening.

2. Vervang de batterij (type '23A').

▷ De oude batterij behoort tot chemisch afval en dient op

verantwoorde wijze en conform de overheidsvoorschriften
afgevoerd te worden.

NL 9

BEDIENING MET EEN GEKOPPELDE KOOKPLAAT

De verbinding tussen afzuigkap en kookplaat maken

De verbinding met een AutoAir kookplaat is standaard niet actief. De
verbinding met de kookplaat moet eerst gemaakt worden.

Er moet gelijktijdig een instelling in de kookplaat gedaan worden om
de koppeling tot stand te brengen; zie hiervoor de handleiding van de
kookplaat.

Kijk op onze website voor de volledige reeks kookplaten die verbonden
kunnen worden aan uw afzuigkap.

Verbinding maken

1. Zet de afzuigkap en de verlichting uit.

2. Druk gedurende drie seconden op de automatische modus toets.

▷ Op de LED-statusbalk gaan de lampjes van de automatische

modus indicator en de timerindicator gelijktijdig knipperen

gedurende maximaal twee minuten.

3. Activeer op uw kookplaat de koppelingsmodus in het
gebruikersmenu (zie de handleiding van uw kookplaat). De
verbinding met de kookplaat wordt gemaakt.

▷ Het maken van de verbinding is gelukt als op de LED-statusbalk

de lampjes van de automatische modus indicator en de

timerindicator continu branden gedurende vier seconden.

NL 10

Als binnen twee minuten de lampjes van de automatische modus
indicator en de timerindicator uitgaan, is het maken van de verbinding
niet gelukt. Herhaal de procedure. Indien nodig, wis het geheugen van
de afzuigkap (zie ‘Verbinding verbreken’).

Verbinding verbreken

1. Zet de afzuigkap en de verlichting uit.

2. Druk gedurende drie seconden op de automatische modus toets.

▷ Op de LED-statusbalk knipperen de lampjes van de auto-

matische modus indicator en de timerindicator gelijktijdig

vijf keer.

▷ De verbinding met de kookplaat is verbroken.

BEDIENING MET EEN GEKOPPELDE KOOKPLAAT

Automatische modus

De kookplaat kan de afzuiging van de afzuigkap op 3 verschillende
manieren aansturen; handmatig, semi-automatisch en volledig
automatisch. De automatische instelling is voor de gebruiker die wil
dat de afzuiging zich automatisch aanpast aan de intensiteit van het
koken. De afzuiging start automatisch zodra een kookzone actief is
en de afzuiging is afhankelijk van het gebruik van de kookplaat. Als de
kookplaat uitgeschakeld wordt, werkt de afzuiging nog gedurende
10 minuten en stopt dan automatisch.

Automatische modus

Instelling kookplaat Snelheid

0 - 3 0

4 -5 1
6 - 8 2
9 - P 3

Semi-automatische modus

Instelling kookzone Snelheid

0 0

1 - P 1

Automatische modus in-/uitschakelen op de afzuigkap

Het lampje van de automatische modus indicator op de LED-statusbalk
brandt uitsluitend als de kookplaat actief is èn ingesteld is op de
automatische modus.

De afzuigkap is ingeschakeld en op de kookplaat is de automatische
modus actief.

1. Druk kort op de automatische modus toets.

▷ Het lampje van de automatische modus indicator op de LED-

statusbalk gaat branden; de automatische modus op uw

afzuigkap is nu ingeschakeld.

2. Druk kort op de automatische modus toets.

▷ Het lampje van de automatische modus indicator op de LED-

statusbalk gaat uit; de automatische modus op uw afzuigkap is

uitgeschakeld.

NL 11

BEDIENING MET EEN GEKOPPELDE KOOKPLAAT

Ingeschakelde intensiefstand op de kookplaat

Als de intensiefstand voor de afzuigkap is ingesteld op de kookplaat,
schakelt deze na zes minuten automatisch terug naar snelheid 3.

Ingeschakelde timerfunctie op de kookplaat

Als de timer voor de afzuigkap is ingesteld op de kookplaat, zal de
afzuigkap na het uitschakelen van de kookplaat nog blijven werken
op snelheid 1 (volgens de weergegeven countdown tijd) totdat de
ingestelde tijd verstreken is.

Verlichting

Bij het inschakelen van een gekoppelde kookplaat gaat altijd de
verlichting van de afzuigkap automatisch aan. Via de kookplaat kunt
u de lichtsterkte van de afzuigkap traploos instellen. Bij het opnieuw
gebruiken van de kookplaat (nadat de kookplaat is uitgeschakeld), gaat
de verlichting aan op de vooraf ingestelde lichtsterkte.

NL 12

Bij het uitschakelen van een gekoppelde kookplaat blijft de verlichting
van de afzuigkap aan. Zet handmatig de verlichting uit met de
verlichtingstoets op uw AutoAir kookplaat of via uw afzuigkap.

ONDERHOUD

Reinigen

Let op!

Voor alle onderhoudswerkzaamheden moet u eerst de inbouwunit van
het elektriciteitsnet loskoppelen door de stekker uit het stopcontact te
halen of de hoofdschakelaar van de woning om te zetten.

De inbouwunit moet regelmatig aan zowel de binnenkant als de
buitenkant worden gereinigd. Gebruik voor het reinigen geen
schuurmiddelen. Gebruik geen alcohol!

Let op!

Als u de aanwijzingen voor het reinigen van het apparaat en het
vervangen van de filters niet opvolgt, kan dit tot brand leiden. Deze
aanwijzingen moeten in acht worden genomen! De fabrikant is niet
aansprakelijk voor schade aan de inbouwunit of schade door brand die
het gevolg is van ondeskundig onderhoud of het niet opvolgen van de
bovenstaande aanbevelingen en bijgeleverde veiligheidsvoorschriften.

Reinig de inbouwunit met een sopje en een zachte doek.
Daarna afnemen met schoon water. Gebruik geen agressieve
schoonmaakmiddelen zoals soda en gebruik geen schuursponsjes.
Behandel na met een niet schurend, niet polijstend middel en poets met
de structuur van het roestvrij staal mee.

Metalen vetfilters

Metalen vetfilters moeten eenmaal per maand worden gereinigd (of
als de filter reinigingsindicatie – indien aanwezig op het model – dit
aangeeft) met neutrale reinigingsmiddelen, bij voorkeur met de hand
of in de vaatwasmachine op lage temperaturen en met een kort
programma. Plaats de vetfilters met de openingen naar beneden in de
vaatwasmachine zodat het water eruit kan lopen. Aluminiumkleurige en
zwarte vetfilters worden door de reinigingsmiddelen in de vaatwasser
dof. Dit is normaal en beïnvloedt de werking niet.

De mate van verzadiging van het filter hangt af van hoe vaak het
toestel wordt gebruikt, de kookwijze en hoe vaak de vetfilters worden
gereinigd.

NL 13

PUSH

PUSH

PUSH

PUSH

ONDERHOUD

Vetfilter

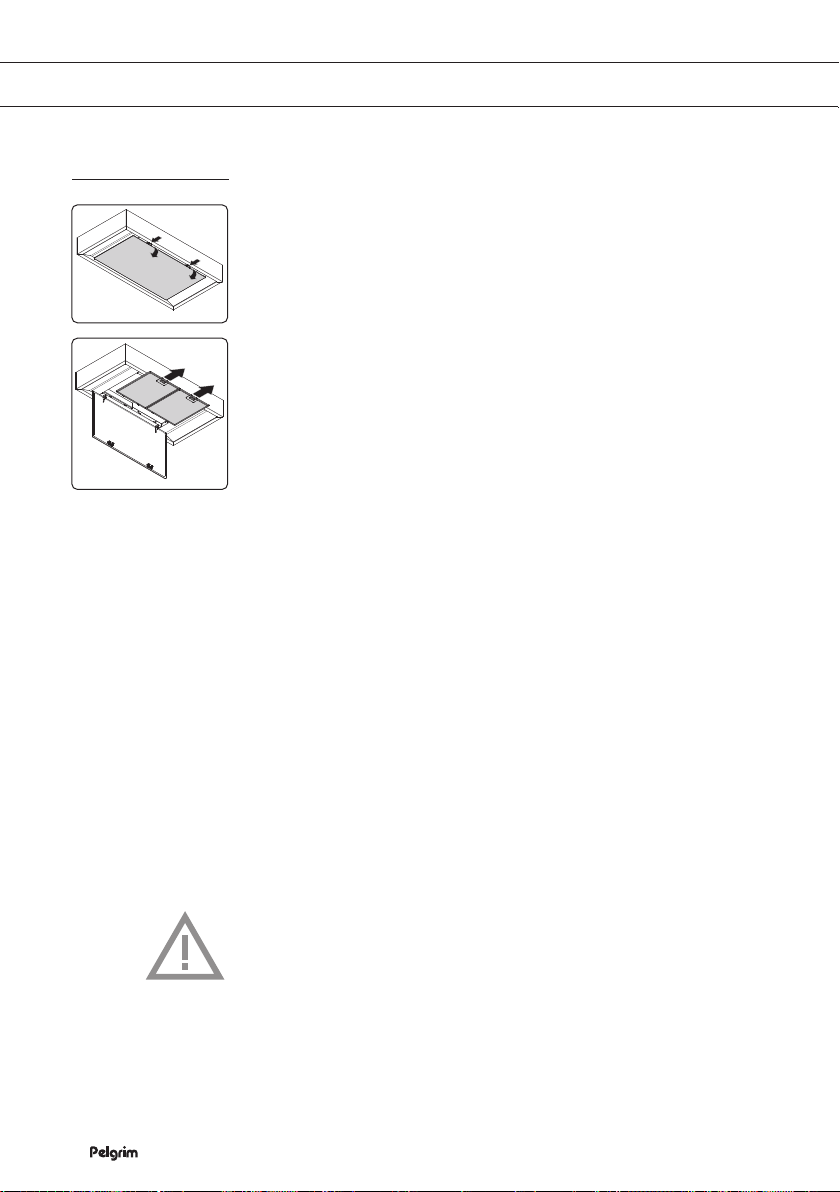

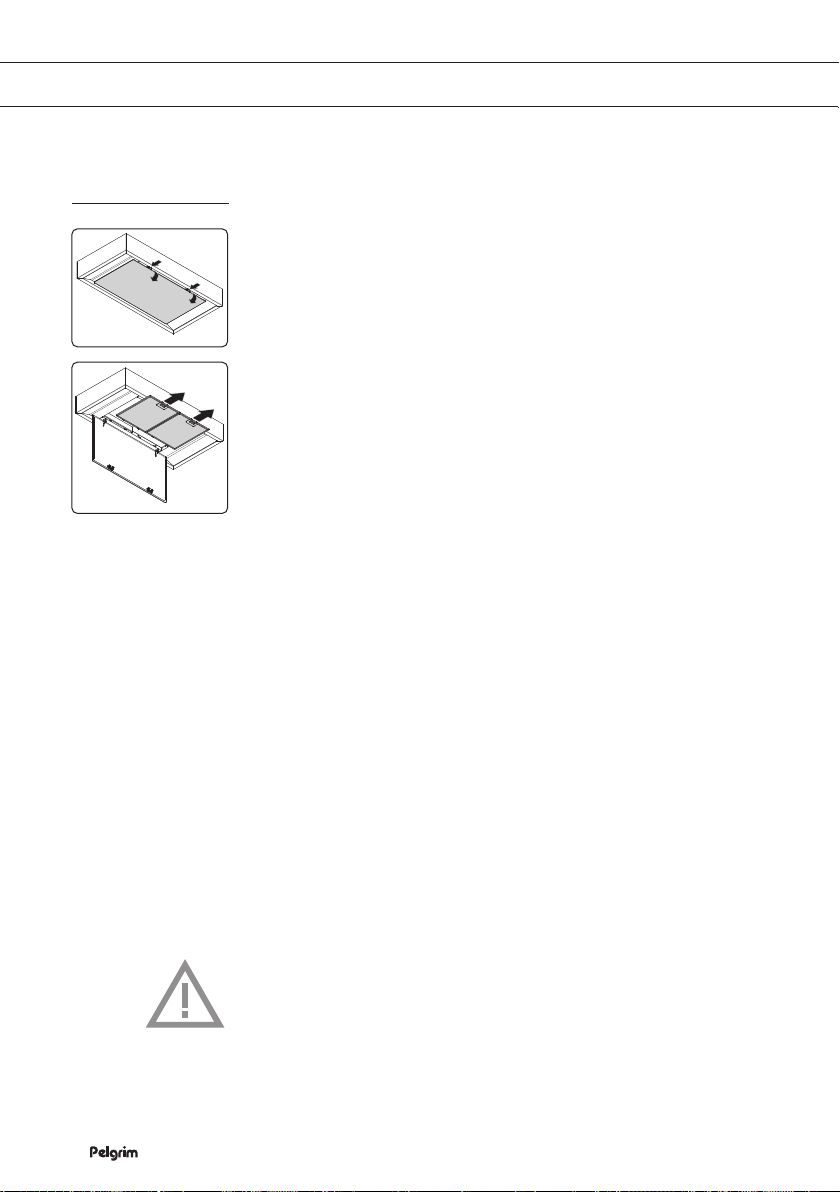

Cassettefilter verwijderen

1. Schakel de motor en de verlichting uit.

2. Druk de grendels naar binnen en open het paneel.

3. Open het sluitmechanisme van het filter. Ondersteun het filter met
uw hand.

4. Verwijder het filter uit de inbouwunit.

Reinigen

De filters kunnen in de vaatwasser worden gereinigd. Laat de filters
goed uitlekken voordat u ze terugplaatst.
De filters kunnen ook handmatig worden gereinigd.
Maak de filters met water en een beetje afwasmiddel schoon en spoel
ze daarna met schoonwater af. Laat de filters goed uitlekken. Zie
pagina 8 voor instructies. De onderkant van de inbouwunit kan worden
schoongemaakt met een mild reinigingsmiddel en een vochtige doek.
Maak droog met een papieren doek.

Cassettefilter vervangen

Het filter moet met het sluitmechanisme aan de voorzijde worden
geplaatst. Open het sluitmechanisme van het filter. De lipjes aan
de voorzijde van het filter schuiven in de openingen. Houd het
sluitmechanisme in deze positie wanneer u de filters plaatst.

1. Schuif de lipjes aan de achterzijde van het filter in de daarvoor
bestemde opening op de inbouwunit.

2. Kantel het filter naar boven.

3. Laat het sluitmechanisme los. De nokjes aan de voorzijde van
het filter komen naar buiten en vallen in de daarvoor bestemde
openingen van de inbouwunit. Het filter bevindt zich nu weer in
positie.

4. Druk de rand van het afzuigpaneel stevig in de sluiting (u hoort een
klik).

Het is belangrijk dat u de vetfilters eerst goed laat drogen voordat

u ze terugplaatst.

NL 14

ONDERHOUD

PUSH

PUSH

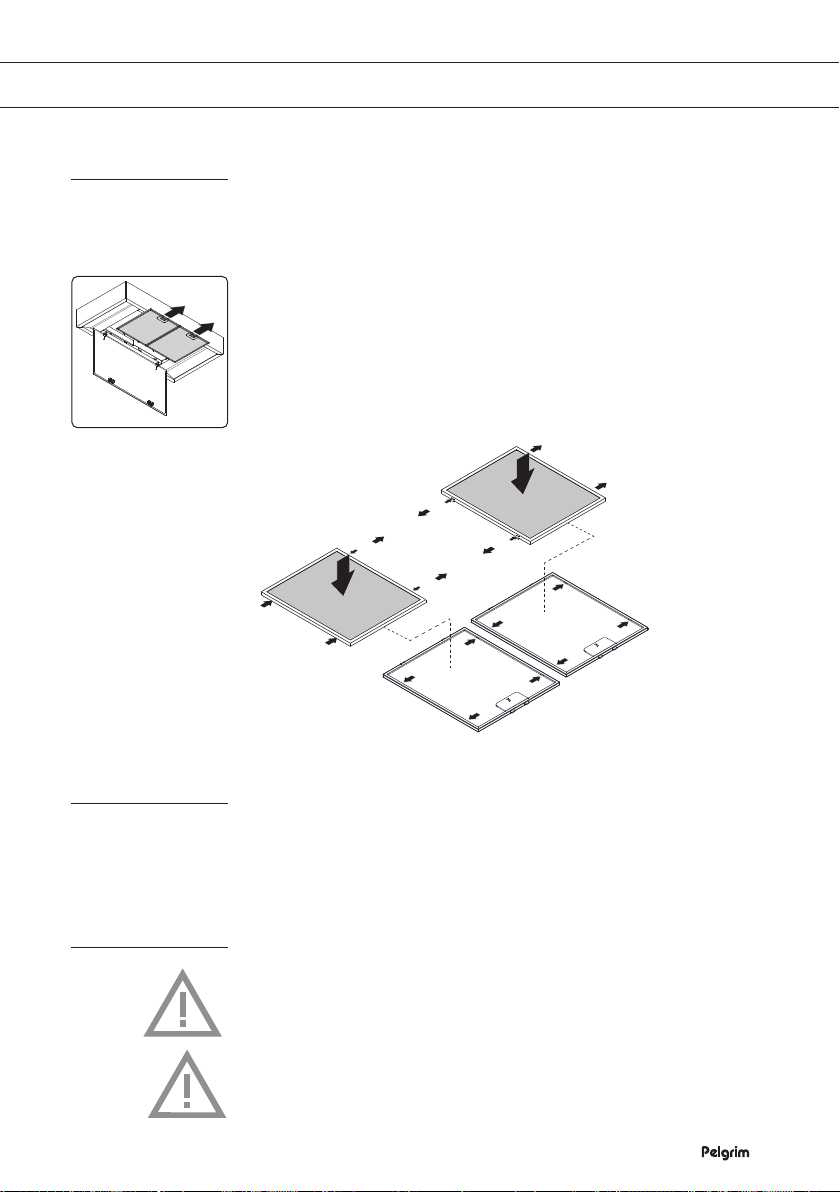

Koolstoffilter (optioneel)

Voor recirculatie kunt u kiezen voor wasbare koolstoffilters of
plasmafilters. Koolstoffilters kunnen worden geregenereerd.

1. Verwijder de filtermat uit het filterframe en reinig de mat zonder
afwasmiddel in de vaatwasser.

2. Laat de filtermat een uur lang bij maximaal 80 graden drogen in de
oven.

3. Plaats het filter vervolgens terug.

A

A

A

PUSH

B

B

PUSH

PUSH

A

A

PUSH

B

B

B

B

A

A

B

B

Plasmafilter (optioneel)

In plaats van wasbare koolstoffilters kunt u ook een plasmafilter in de
inbouwunit monteren. Volg hiervoor de installatiestappen. Controleer of
er geen koolstoffilters zijn geïnstalleerd wanneer een plasmafilter wordt
gebruikt.

Verlichting

Deze afzuigkap is uitgevoerd met een lichtsysteem. Dit
lichtsysteem mag alleen vervangen worden door een erkend
installateur. Vervang het niet zelf.

De lamp in dit huishoudelijke apparaat is uitsluitend bedoeld voor
verlichting van dit apparaat. De lamp is niet geschikt voor de
verlichting van een huishoudelijke ruimte.

A

NL 15

MILIEUASPECTEN

Verpakking en toestel afdanken

Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame materialen. Dit toestel moet
aan het eind van zijn levenscyclus op verantwoorde wijze worden afgevoerd. De overheid kan u
hierover informatie verschaffen.

De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn:

• karton;

• polyetheenfolie (PE);

• CFK-vrij polystyreen (PS-hardschuim).

Deze materialen dient u op verantwoorde wijze en conform de overheidsbepalingen af te voeren.

Om op de verplichting tot gescheiden verwerking van elektrische
huishoudelijke apparatuur te wijzen, is op het product het symbool
van een doorgekruiste vuilnisbak aangebracht. Dit betekent dat het
apparaat aan het einde van zijn levensduur niet bij het gewone huisvuil
mag worden gevoegd. Het toestel moet naar een speciaal centrum voor
gescheiden afvalinzameling van de gemeente worden gebracht of naar
een verkooppunt dat deze service verschaft.

Het apart inleveren van huishoudelijke apparaten voorkomt mogelijk negatieve gevolgen voor het
milieu en de gezondheid, en zorgt ervoor dat de materialen in deze apparaten kunnen worden
teruggewonnen, waardoor in aanzienlijke mate kan worden bespaard op energie en grondstoffen.

Verklaring van conformiteit

Wij verklaren dat onze producten voldoen aan de toepasselijke Europese richtlijnen,
normen en voorschriften, evenals aan alle vereisten in de normen waarnaar wordt
verwezen.

NL 16

NL 17

NL 18

SOMMAIRE

Votre unité encastrée

Introduction 4
Description 4

Utilisation

Télécommande 6
Utilisation 6

Utilisation avec une table de cuisson connectée

Établir la connexion entre la hotte aspirante et la table de cuisson 10
Mode automatique 11
Mode intensif activé sur la table de cuisson 12
Fonction de minuterie activée sur la table de cuisson 12
Éclairage 12

Entretien

Nettoyage 13
Filtre à graisse 14
Filtre à charbon antiodeur 15
Filtre plasma [en option] 15

Éclairage 15

Aspects environnementaux

Mise au rebut de l’appareil et de l’emballage 16

FR 3

VOTRE UNITÉ ENCASTRÉE

Introduction

Nous vous félicitons d’avoir choisi cet appareil Pelgrim. Lasouplesse et la simplicité de
l’utilisation sont les principes qui ont guidé son développement.

Cet appareil est dotée de la fonctionnalité AutoAir. L’aspiration peut être commandée de
3 manières différentes via une table de cuisson avec function AutoAir: en mode manuel, semi­automatique et entièrement automatique. Choisissez la manière qui vous convient le mieux. Bien
sûr, il est toujours possible d’ajuster les réglages vous-même.

Ce mode d’emploi vous explique comment utiliser votre appareil de manière optimale. Il contient
des informations relatives au fonctionnement de l’appareil ainsi que des informations d’ordre
général susceptibles d’en faciliter l’utilisation.

Veuillez lire les consignes de sécurité avant toute utilisation
de l’appareil

Veuillez lire attentivement ces consignes avant toute utilisation de l’appareil et conservez­les avec l’appareil pour consultation ultérieure.

Vous pouvez trouver la version la plus récente de le mode d’emploi sur notre site Web.

Description

FR 4

Télécommande

1

2

3

4

5

VOTRE UNITÉ ENCASTRÉE

1. Touche « + »

▷ Pour allumer l'aspiration et augmenter la puissance d'aspiration.
▷ Pour connecter la télécommande à la unité encastrée.
▷ Activation de la minuterie. Pour arrêter automatiquement

l’aspiration au bout de 10 minutes.

2. Touche d’éclairage

▷ Pour allumer l’éclairage et baisser son intensité lumineuse.
▷ Pour couper l'éclairage.

3. Touche « - »

▷ Pour réduire la puissance d’aspiration.
▷ Activation ou désactivation de l’indicateur de nettoyage du filtre

à charbon.

▷ Réinitialiser l’indicateur de nettoyage

4. Touche arrêt

▷ Désactiver le ventilateur.
▷ Activer la fonction Air pur [Clean air]. L'aspiration se met en

marche automatiquement à la puissance d'aspiration 1, 2 ou
3 pendant 10 minutes toutes les heures.

5. Touche du mode automatique

▷ Établir la connexion avec une table de cuisson.
▷ Mise en marche et arrêt du mode automatique.

Barre d’état Led sur la unité encastrée

6. Aspiration puissance 1

7. Aspiration puissance 2

8. Aspiration puissance 3

9. Aspiration puissance intensive

10. Voyant du minuteur

11. Voyant de la mode automatique

12. Voyant de saturation du filtre

6 7 8 9 10 11 12

FR 5

UTILISATION

Télécommande

Utilisation

Connexion de la télécommande à l'appareil

Si l'appareil ne peut pas être commandé avec la télécommande, après
avoir remplacé la pile, par exemple, il faut rétablir la connexion entre la
télécommande et l'appareil.

1. Appuyez sur la touche « + » et maintenez la pression.

2. Raccordez l'appareil au secteur.

▷ Un long signal sonore est émis. La télécommande est alors

connectée à l’appareil.

Remarque : Si vous n’entendez aucun signal sonore dans les 30
secondes, recommencez cette procédure.

Mise en marche de l'aspiration

1. Appuyez sur la touche « + ».

▷ L’aspiration démarre à la puissance 2.
▷ Les voyants de la puissance 1 et 2 s’allumeront sur la barre

d’état Led.

Réglage de la position d’aspiration

1. Appuyez sur la touche «+» ou «-» (plusieurs fois) pour
sélectionner une position supérieure ou inférieure (0-1-2-3-P).

▷ La position la plus élevée est le mode intensif P (position 4). Les

voyants de la position 1, 2 et 3 sont allumés et le voyant de la

position P clignote.

▷ Le mode intensif s’éteint automatiquement après 4 minutes.

Ensuite, le ventilateur passe à la position 2.

FR 6

Extinction de l'aspiration

1. Appuyez sur la touche arrêt.

▷ La hotte aspirante s’éteint.

Marche et arrêt de l’éclairage

1. Appuyez sur la touche de l’éclairage.

▷ L’éclairage s'allume.

2. Appuyez une nouvelle fois sur la touche de l'éclairage pour éteindre
l'éclairage.

UTILISATION

Baisser l’intensité lumineuse

1. Pour baisser l’intensité lumineuse, enfoncez la touche de l’éclairage
jusqu’à l’activation du variateur.

▷ L’éclairage s’allumera à l’intensité maximale et celle-ci diminuera

à mesure que vous maintenez la touche enfoncée.

▷ À l’intensité lumineuse minimale, l’éclairage reviendra à l’intensité

maximale.

Fonction Air pur [Clean Air]

Le ventilateur se met automatiquement en marche pendant (24 minutes
toutes les heures (pendant 10 heures) dans la position sélectionnée.

1. Éteignez l’appareil et l’éclairage.

2. Appuyez sur la touche arrêt.

▷ L’aspiration démarre à la puissance 1.
▷ Le voyant de la puissance 1 s’allume sur la barre d’état Led.

3. Appuyez sur la touche «+» (plusieurs fois) pour sélectionner une
position supérieure (1-2-3).

4. Confirmez la position sélectionnée dans les cinq secondes;
appuyez à nouveau sur la touche arrêt.

▷ La fonction Air [Clean air] pur est activée.

▷ Les voyants du mode sélectionné clignoteront sur la barre d’état

LED.

5. Vous pouvez désactiver la fonction Air pur [Clean air] en appuyant
sur n’importe quelle touche (sauf la touche d’éclairage).

Fonction de minuterie

La fonction de minuterie permet d’éteindre automatiquement la hotte
après 10 minutes en position 1, 2 ou 3.

1. Activez la hotte aspirante et sélectionnez un réglage (1, 2 ou 3).

▷ Les voyants du mode sélectionné s’allumeront sur la barre d’état

LED.

2. Appuyez sur la touche « + » pendant 1,5 seconde jusqu’à ce que
deux bips retentissent.

▷ Le voyant de la minuterie s’allumera dans la barre d’état LED.

La fonction minuterie est active.

3. Désactivez prématurément la fonction de minuterie en appuyant à
nouveau pendant sur la touche « + » pendant 1,5 seconde jusqu’à
ce qu’un bip retentisse.

FR 7

UTILISATION

Si vous changez la puissance (à 1, 2 ou 3) pendant la fonction
minuterie, la fonction minuterie restera active.

Indicateur de nettoyage du filtre à graisse

Après 100 heures d’utilisation de la hotte aspirante, le voyant du filtre
est allumé dans la barre d’état LED et les voyants 1 et 2 clignotent
lorsque la hotte aspirante est éteinte. Le filtre à graisse doit être
nettoyé.

• Pour réinitialiser l’indicateur de nettoyage, appuyez sur la touche
«-» alors que la hotte aspirante est éteinte (moteur éteint).

▷ Vous entendrez un long signal sonore en guise de confirmation.

▷ Après 20 heures, l’indicateur de nettoyage du filtre se réinitialise

automatiquement.

Indicateur de nettoyage du filtre à charbon

Après 400 heures d’utilisation de la hotte aspirante, le voyant du filtre
est allumé dans la barre d’état LED et les voyants 3 et P clignotent
lorsque la hotte aspirante est éteinte. Le filtre à charbon doit être
nettoyé.

• Pour réinitialiser l’indicateur de nettoyage, appuyez sur la touche
«-» alors que la hotte aspirante est éteinte (moteur éteint).

▷ Vous entendrez un long signal sonore en guise de confirmation.

▷ Après 20 heures, l’indicateur de nettoyage du filtre se réinitialise

automatiquement.

FR 8

Si l’indicateur de nettoyage du filtre à graisse et du filtre à charbon est
affiché et que le signal sonore retentit, la procédure de réinitialisation
doit être effectuée deux fois.

Activation de l’indicateur de nettoyage du filtre à charbon

En mode standard, l’indicateur de nettoyage du filtre à charbon n’est
pas actif. Si la hotte aspirante est utilisée comme hotte de recirculation,
l’indicateur de nettoyage du filtre à charbon doit être activé.

1. Éteignez la hotte aspirante et l’éclairage.

2. Appuyez sur la touche «-»et maintenez-la enfoncée pendant
quatre secondes.

▷ Vous entendrez un long bip et la barre d’état LED affichera la

position 1, 2, 3, P et l’indicateur de filtre pendant 5 secondes

comme confirmation.

UTILISATION

Désactivation de l’indicateur de nettoyage du filtre à charbon:

1. Éteignez la hotte aspirante et l’éclairage.

2. Appuyez sur la touche «-»et maintenez-la enfoncée pendant
quatre secondes.

▷ Vous entendrez un long bip et la barre d’état LED affichera

la position 1 et 2 et l’indicateur de filtre pendant 5 secondes

comme confirmation.

Remplacement de la pile

1. Dévissez les deux vis à l’arrière de la télécommande.

2. Remplacez la pile (type « 23A »).

▷ La pile est un déchet chimique et doit être mise au rebut de

manière responsable et conformément aux réglementations
locales en vigueur.

FR 9

UTILISATION AVEC UNE TABLE DE CUISSON CONNECTÉE

Établir la connexion entre la hotte aspirante et la table de cuisson

La connexion à une table de cuisson AutoAir n’est pas activée par
défaut. La connexion à la table de cuisson doit d’abord être réalisée.

Dans le même temps, un réglage doit également être effectué dans la
table de cuisson; voir le manuel de la table de cuisson à cet effet.

Consultez notre site Web pour découvrir la gamme complète de tables
de cuisson pouvant être connectées à votre hotte aspirante.

Établir une connexion

1. Éteignez la hotte aspirante et l’éclairage.

2. Appuyez sur la touche mode automatique pendant trois secondes.

▷ Sur la barre d’état LED, les voyants de l’indicateur de mode

automatique et de l’indicateur de minuterie clignoteront

simultanément pendant deux minutes maximum.

3. Sur votre table de cuisson, activez le mode de connexion dans
le menu utilisateur (voir le manuel de votre table de cuisson). La
connexion à la table de cuisson est établie.

▷ La connexion est réussie lorsque les voyants de l’indicateur de

mode automatique et de l’indicateur de minuterie s’allument en

continu pendant quatre secondes.

FR 10

Si les voyants de l’indicateur de mode automatique et de l’indicateur
de minuterie s’éteignent dans les deux minutes, la connexion a échoué.
Répétez la procédure. Si nécessaire, effacez la mémoire de la hotte
(voir «Déconnexion»).

Déconnexion

1. Éteignez la hotte aspirante et l’éclairage.

2. Appuyez sur la touche mode automatique pendant trois secondes.

▷ Sur la barre d’état LED, les voyants de l’indicateur de mode

automatique et de l’indicateur de minuterie clignotent

simultanément cinq fois.

▷ La connexion à la table de cuisson a été perdue.

UTILISATION AVEC UNE TABLE DE CUISSON CONNECTÉE

Mode automatique

La table de cuisson peut contrôler l’aspiration de la hotte aspirante
de 3 manières différentes; en mode manuel, semi-automatique
et entièrement automatique. Le mode automatique est destiné à
l’utilisateur qui souhaite que l’aspiration s’adapte automatiquement à
l’intensité de la cuisson. L’aspiration démarre automatiquement dès
qu’une zone de cuisson est active et l’aspiration dépend de l’utilisation
de la table de cuisson. Lorsque la table de cuisson est éteinte,
l’aspiration continue de fonctionner pendant 10 minutes, puis s’arrête
automatiquement.

Mode automatique

Réglage d’une zone de cuisson Vitesse

0 - 3 0

4 -5 1
6 - 8 2
9 - P 3

Mode semi-automatique

Réglage d’une zone de cuisson Vitesse

0 0

1 - P 1

Mise en marche et arrêt du mode automatique sur la hotte
aspirante

Sur la barre d’état LED, le voyant de l’indicateur de mode automatique
ne s’allume que lorsque la table de cuisson est active et réglée sur le
mode automatique.

La hotte aspirante se mette en marche et le mode automatique sur la
table de cuison est activée.

1. Appuyez et relâchez rapidement la touche de mode automatique.

▷ Le voyant de l’indicateur de mode automatique s’allumera ; le

mode automatique sur la hotte aspirante est maintenant activé

2. Appuyez et relâchez rapidement la touche de mode automatique.

Le voyant de l’indicateur de mode automatique s’éteint ; le mode

automatique sur la hotte aspirante est désactivé.

FR 11

UTILISATION AVEC UNE TABLE DE CUISSON CONNECTÉE

Mode intensif activé sur la table de cuisson

Si le réglage intensif de la hotte aspirante a été réglé sur la table de
cuisson, celle-ci repasse automatiquement en vitesse 3 après six
minutes.

Fonction de minuterie activée sur la table de cuisson

Si la minuterie de la hotte aspirante est réglée sur la table de cuisson, la
hotte aspirante continuera à fonctionner à la vitesse 1 une fois la table
de cuisson éteinte (selon le temps du compte à rebours affiché) jusqu’à
ce que le temps réglé soit écoulé.

Éclairage

Lorsque la table de cuisson est allumée, l’éclairage de la hotte
aspirante s’allume automatiquement. Vous pouvez régler la luminosité
en continu de la hotte aspirante via la table de cuisson. Lorsque vous
recommencez à utiliser la table de cuisson (après avoir éteint la table
de cuisson), l’éclairage s’allume à la luminosité prédéfinie.

FR 12

L’éclairage de la hotte aspirante reste allumé lorsque la table de
cuisson est éteinte. Éteignez manuellement l’éclairage avec la touche
d’éclairage de votre table de cuisson AutoAir ou via votre hotte
aspirante.

ENTRETIEN

Nettoyage

Attention !

Avant toute tâche de maintenance, veillez à couper l’alimentation de la
unité encastrée. Pour ce faire, débranchez la fiche secteur de la prise
de courant ou coupez le disjoncteur principal de votre domicile.

Un nettoyage régulier de la unité encastrée s'impose, à l'intérieur
comme à l'extérieur. N'utilisez pas de produits de nettoyage abrasifs.
N’utilisez pas d’alcool !

Attention !

Le non-respect des instructions du manuel concernant le nettoyage
de l’appareil ou le remplacement des filtres peut exposer l'utilisateur à
des risques d’incendie. Ces instructions doivent impérativement être
suivies ! Le fabricant ne saurait être tenu responsable de dommages
causés à la unité encastrée ou de dégâts par le feu résultant d'une
maintenance incompétente ou du non-respect des recommandations
ci-dessus ou des consignes de sécurité fournies.

Nettoyez la unité encastrée avec de l’eau savonneuse et un chiffon
doux. Rincez ensuite à l’eau claire. N’utilisez pas de produits d’entretien
agressifs, tels que la soude caustique, ni de tampons à récurer. Pour
finir, frottez la unité encastrée dans le sens du grain au moyen d’un
produit non abrasif et non polissant.

Filtres à graisse métalliques

Les filtres métalliques doivent être nettoyés une fois par mois (ou
lorsque le système d’indication de saturation des filtres - si existant

- l’indique) avec un détergent neutre, de préférence à la main, soit au
lave-vaisselle, à basse température et en utilisant un programme court.
Les filtres à graisse doivent être placés dans le lave-vaisselle avec
l’ouverture vers le bas, afin que l’eau puisse s’en écouler. Lorsque
des filtres à graisse en aluminium et noir sont mis au lave-vaisselle,
les produits de nettoyage les ternissent. Ce phénomène est normal et
n’influence pas leur fonctionnement.

Le niveau de saturation du filtre dépend de l’intensité d’utilisation, du
mode de cuisson et de la fréquence de nettoyage des filtres à graisse.

FR 13

PUSH

PUSH

PUSH

PUSH

ENTRETIEN

Filtre à graisse

Dépose du filtre à cassette

1. Coupez le moteur et l’éclairage.

2. Enfoncez les loquets et ouvrez le panneau.

3. Ouvrez le loquet d’accès du filtre. Soutenez le filtre avec votre main.

4. Retirez le filtre de la unité encastrée.

Nettoyage

Vous pouvez nettoyer les filtres dans le lave-vaisselle. Attendez qu’ils
soient bien égouttés avant de les remettre en place.
Il est aussi possible de laver les filtres à la main.
Nettoyez-les avec de l’eau et un produit pour la vaisselle, puis rincez­les. Donnez-leur le temps de bien s’égoutter. Voir page 8 pour des
instructions plus détaillées. La partie inférieure de la unité encastrée
peut être nettoyée avec un détergent doux et un chiffon humide.
Essuyez avec un essuie-tout.

Remise en place du filtre à cassette

Le filtre doit être disposé avec le mécanisme de verrouillage orienté
vers l'avant. Ouvrez le loquet d'accès du filtre. Les cames situées à
l'avant du filtre s'emboîteront alors dans les ouvertures prévues à cet
effet. Maintenez le loquet d'accès dans cette position lorsque vous
installez le filtre.

1. Insérez les cames situées à l’arrière du filtre dans les ouvertures de
la unité encastrée prévues à cet effet.

2. Inclinez le filtre vers le haut.

3. Relâchez le loquet d'accès du filtre. Les cames situées à l'arrière
du filtre s'étendront vers l’extérieur et s'emboîteront dans les
ouvertures de la unité encastrée spécialement prévues à cet effet.
Le filtre est maintenant de nouveau en position.

4. Remettez le panneau d'extraction dans la garniture en le poussant
fermement (vous entendrez un clic).

Il est important que les filtres à graisse soient complètement secs

avant d'être remis en place.

FR 14

ENTRETIEN

PUSH

PUSH

Filtre à charbon [en option]

Pour le recyclage d’air, vous pouvez opter pour des filtres à charbon
lavables ou des filtres plasma. Les filtres à charbon peuvent être
régénérés.

1. Retirez le matelas filtrant du cadre du filtre et nettoyez le matelas
dans le lave-vaisselle, sans détergent.

2. Séchez le matelas filtrant dans le four pendant 1 heure à une
température maximale de 80 °C.

3. Ensuite, remettez le filtre en place.

A

A

A

PUSH

B

B

PUSH

PUSH

A

A

PUSH

B

B

B

B

A

A

B

B

Filtre plasma [en option]

Au lieu d’utiliser un filtre à charbon lavable, cette unité encastrée peut
également fonctionner avec un filtre plasma. Voir les instructions
d’installation pour savoir comment l’installer. Assurez-vous qu’aucun
filtre à charbon n’est installé lorsque vous utilisez un filtre plasma.

Éclairage

Cette hotte est équipée d’un système d’éclairage. Ce système
d’éclairage doit être remplacé par un technicien agréé. N’essayez
pas de le remplacer vous-même.

La lampe intégrée à cet appareil ménager sert uniquement à
l’éclairer. Elle n’est pas faite pour éclairer la pièce d’une maison.

A

FR 15

ASPECTS ENVIRONNEMENTAUX

Mise au rebut de l’appareil et de l’emballage

Cet appareil est fabriqué à partir de matériaux durables. Il doit être mis au rebut de manière
responsable à la fin de son cycle de service. Prenez contact avec les autorités locales pour en
savoir plus sur la manière de procéder.

L’emballage de l’appareil est recyclable. Il est susceptible de contenir les matériaux suivants :

• carton,

• film de polyéthylène (PE),

• polystyrène exempt de CFC (mousse PS rigide).

Éliminez ces matériaux de manière responsable et conformément aux réglementations locales en
vigueur.

Cet appareil porte le symbole d’une poubelle barrée d’une croix afin
d’attirer votre attention sur le tri sélectif et la nécessité d’éliminer les
appareils ménagers domestiques séparément des ordures ménagères.
Cela signifie que l’appareil ne peut pas être mis au rebut avec les
déchets ménagers non sujets au tri sélectif à la fin de son cycle de
vie. Cet appareil doit être déposé dans un centre municipal spécial
de collecte et de tri des déchets, ou chez un revendeur assurant ce
service.

La collecte et la mise au rebut séparées des appareils ménagers évitent les conséquences
néfastes pour la santé et l’environnement. Cela permet de récupérer et de recycler les matériaux
constitutifs de l’appareil afin de réaliser des économies substantielles d’énergie et de matières
brutes.

Déclaration de conformité

Nous déclarons par la présente que nos produits satisfont aux directives,
réglementations et exigences européennes en vigueur ainsi qu’aux exigences
mentionnées dans les normes auxquelles il est fait référence.

FR 16

FR 17

FR 18

INHALT

Ihre Einbaueinheit

Einführung 4
Beschreibung 4

Bedienung

Fernbedienung 6
Bedienung 6

Bedienung mit einem gekoppelten Kochfeld

Die Verbindung zwischen Dunstabzugshaube und Kochfeld herstellen 10
Automatischer Modus 11
Intensive Stufe am Kochfeld eingeschaltet 12
Timer am Kochfeld eingeschaltet 12
Beleuchtung 12

Pflege

Umweltschutz

Reinigung 13
Fettfilter 14
Kohle-Geruchsfilter 15
Plasmafilter [optional] 15
Beleuchtung 15

Entsorgung von Gerät und Verpackung 16

DE 3

IHRE EINBAUEINHEIT

Einführung

Herzlichen Glückwunsch zum Kauf Ihrer Pelgrim Gerät. Bei der Entwicklung dieses Produkts
stand optimale Benutzerfreundlichkeit im Mittelpunkt.

Dieses Gerät verfügt über AutoAir-Funktionen. Über ein Kochfeld mit AutoAir-Funktion kann
die Dunstabzugshaube dann auf drei unterschiedliche Arten gesteuert werden: manuell,
halbautomatisch und vollautomatisch. Wählen Sie die Art, die am besten zu Ihnen passt.
Natürlich besteht immer die Möglichkeit, die Einstellungen selbst anzupassen.

In dieser Anleitung erfahren Sie, wie Sie das Gerät optimal verwenden. Sie enthält Informationen
zur Bedienung sowie Hintergrundinformationen zur Funktionsweise.

Lesen Sie vor der Inbetriebnahme des Geräts die
Sicherheitshinweise.

Lesen Sie diese Bedienungsanleitung vor der ersten Inbetriebnahme des Geräts sorgfältig
durch und heben Sie diese zum späteren Nachlesen gut auf.

Die neueste Version der Bedienungsanleitung finden Sie auf unserer Website.

Beschreibung

DE 4

Fernbedienung

1

2

3

4

5

IHRE EINBAUEINHEIT

1. Taste „+“

▷ Gebläse einschalten bzw. Gebläseleistung erhöhen.
▷ Fernbedienung mit der Einbaueinheit koppeln.
▷ Timer einschalten. Das Gebläse schaltet nach 10 Minuten

automatisch aus.

2. Beleuchtungstaste

▷ Beleuchtung ein- und ausschalten bzw. dimmen.
▷ Beleuchtung ausschalten.

3. Taste „-“

▷ Gebläseleistung verringern.
▷ Aktivieren oder abschalten der Reinigungsanzeige des

Kohlenstofffilters.

▷ Zurückzusetzen der Reinigungsanzeige.

4. Aus-Taste

▷ Gebläse ausschalten.
▷ Clean-Air-Funktion einschalten. Automatischen Einschalten des

Gebläses für 10 Minuten pro Stunde auf Stufe 1, 2 oder 3.

5. Automatischer Modus Taste

▷ Die Verbindung mit einem Kochfeld herstellen.
▷ Automatischer Modus ein- und ausschalten

LED-Statusanzeige auf der Einbaueinheit

6. Gebläsestufe1

7. Gebläsestufe2

8. Gebläsestufe3

9. Gebläsestufe „intensiv“

10. Timeranzeige

11. Automatischer Modus Anzeige

12. Filter wechseln

6 7 8 9 10 11 12

DE 5

BEDIENUNG

Fernbedienung

Bedienung

Fernbedienung mit dem Gerät koppeln

Wenn das Gerät nicht mehr mit der Fernbedienung bedient werden
kann (zum Beispiel nach dem Wechsel der Batterie), muss die
Verbindung zwischen Fernbedienung und dem Gerät neu hergestellt
werden.

1. Halten Sie die Taste „+“ gedrückt.

2. Schließen Sie das Gerät an die Spannungsversorgung an.

▷ Ein langer Signalton ertönt. Die Verbindung zwischen

Fernbedienung und Einbaueinheit ist damit hergestellt.

Hinweis: Wenn der Signalton nicht innerhalb von 30 Sekunden zu
hören ist, wiederholen Sie den Vorgang.

Gebläse einschalten

1. Drücken Sie auf die Taste „+“.

▷ Das Gebläse arbeitet auf der Stufe 2.
▷ Auf der LED-Statusanzeige wird Leistungsstufe 1 und 2

angezeigt.

Stufe einstellen

1. Drücken Sie die Taste „+“ oder „-“ (mehrmals), um eine höhere oder
niedrigere Stufe auszuwählen (0-1-2-3-P).

▷ Intensiveinstellung P ist die höchste Stufe (Stufe 4). Auf der

LED-Statusanzeige wird Leistungsstufe 1, 2 und 3 angezeigt und

Intensiveinstellung P blinkt.

▷ Die Intensiveinstellung schaltet sich nach 4Minuten automatisch

ab, die Lüftung schaltet zurück auf Stufe2.

DE 6

Gebläse ausschalten

1. Drücken Sie auf die Aus-Taste.

▷ Das Gebläse schaltet sich aus.

Beleuchtung ein-/ausschalten

1. Drücken Sie auf die Beleuchtungstaste.

▷ Die Beleuchtung wird eingeschaltet.

2. Drücken Sie nochmals auf die Beleuchtungstaste.

▷ Die Beleuchtung wird ausgeschaltet.

BEDIENUNG

Beleuchtung dimmen

1. Um die Beleuchtung zu dimmen, halten Sie die Beleuchtungstaste
gedrückt um die Dimmfunktion zu aktivieren.

▷ Die Beleuchtung wird mit maximaler Helligkeit eingeschaltet und

dann solange gedimmt, bis Sie die Taste wieder loslassen.

▷ Nach Erreichen der minimalen Helligkeit wird wieder auf hohe

Helligkeit zurückgegangen.

Clean-Air-Funktion

Der Lüfter wird einmal pro Stunde automatisch 10Minuten lang mit der
gewählten Stufe eingeschaltet.

1. Schalten Sie das Gerät und die Beleuchtung aus.

2. Drücken Sie auf die Aus-Taste

▷ Das Gebläse arbeitet auf der Stufe 1.
▷ Auf der LED-Statusanzeige wird Leistungsstufe 1 angezeigt.

3. Drücken Sie die Taste „+“ (mehrmals), um eine höhere Stufe
auszuwählen (1-2-3).

4. Bestätigen Sie die gewählte Stufe innerhalb von 5Sekunden, indem
Sie erneut auf die Aus-Taste drücken.

▷ Die Clean-Air-Funktion ist nun aktiviert.
▷ Auf der LED-Statusanzeige blinken die Leistungsstufen.

5. Sie können die Clean-Air-Funktion ausschalten, indem Sie auf eine
beliebige Taste drücken (außer auf die Beleuchtungstaste).

Timerfunktion

Mit der Timerfunktion kann die Abzugshaube auf Stufe1, 2 oder 3 nach
10Minuten automatisch abgeschaltet werden.

1. Schalten Sie die Abzugshaube ein und wählen Sie eine Stufe (1, 2
oder 3).

▷ Auf der LED-Statusanzeige werden die Leistungsstufen

angezeigt.

2. Drücken Sie die Taste „+“ 1,5 Sekunden lang, bis zwei Signaltöne
ertönen.

▷ Auf der LED-Statusanzeige wird die Timeranzeige angezeigt.
▷ Die Timerfunktion ist aktiv.

3. Um die Timerfunktion vorzeitig abzuschalten, Drücken Sie wieder
die Taste „+“ 1,5 Sekunden lang, bis ein Signalton ertönt.

DE 7

BEDIENUNG

Wenn Sie während der Timer-Funktion die Stufe ändern (auf 1, 2 oder

3), bleibt die Timer-Funktion aktiv.

Reinigungsanzeige des Fettfilters

Nach jeweils 100Betriebsstunden leuchtet die Filteranzeige auf
die LED-Statusanzeige und die Stufen 1 und 2 blinken nach dem
Ausschalten der Abzugshaube. Dies bedeutet, dass der Fettfilter
gereinigt werden muss.

• Um die Reinigungsanzeige zurückzusetzen, drücken Sie bei
ausgeschalteter Abzugshaube (Motor aus) auf die Taste „-“.

▷ Zur Bestätigung erklingt ein langes Tonsignal.

▷ Nach 20Stunden wird die Filterreinigungsanzeige automatisch

zurückgesetzt.

Reinigungsanzeige des Kohlenstofffilters

Nach jeweils 400Betriebsstunden leuchtet die Filteranzeige auf
die LED-Statusanzeige und die Stufen 3 und P blinken nach
dem Ausschalten der Abzugshaube. Dies bedeutet, dass der
Kohlenstofffilter gereinigt werden muss.

• Um die Reinigungsanzeige zurückzusetzen, drücken Sie bei
ausgeschalteter Abzugshaube (Motor aus) auf die Taste „-“.

▷ Zur Bestätigung erklingt ein langes Tonsignal.

▷ Nach 20Stunden wird die Filterreinigungsanzeige automatisch

zurückgesetzt.

DE 8

Wenn die Reinigungsanzeige für beide Filter angezeigt wird, muss das
Verfahren zum Zurücksetzen zweimal ausgeführt werden.

Aktivieren der Reinigungsanzeige des Kohlenstofffilters

Die Reinigungsanzeige des Kohlenstofffilters ist standardmäßig
deaktiviert. Sie muss aktiviert werden, wenn die Abzugshaube im
Umwälzmodus betrieben wird.

1. Schalten Sie die Abzugshaube und die Beleuchtung aus.

2. Halten Sie die Taste „-“ vierSekunden lang gedrückt.

▷ Sie hören ein langes akustisches Signal und auf die LED-

Statusanzeige leuchten Stufe 1, 2, 3, P und die Filteranzeige fünf

Sekunden lang auf zur Bestätigung.

BEDIENUNG

Abschalten der Reinigungsanzeige des Kohlenstofffilters:

1. Schalten Sie die Abzugshaube und die Beleuchtung aus.

2. Halten Sie die Taste „-“ vierSekunden lang gedrückt.

▷ Sie hören ein langes akustisches Signal und auf die LED-

Statusanzeige leuchten Stufe 1und 2 und die Filteranzeige fünf

Sekunden lang auf zur Bestätigung.

Batteriewechsel

1. Lösen Sie die beiden Schrauben auf der Rückseite der
Fernbedienung.

2. Ersetzen Sie die Batterie (Typ „23A“).

▷ Die Batterie ist chemischer Abfall und muss auf verantwortliche

Weise und entsprechend den behördlichen Vorschriften entsorgt
werden.

DE 9

BEDIENUNG MIT EINEM GEKOPPELTEN KOCHFELD

Die Verbindung zwischen Dunstabzugshaube und Kochfeld herstellen

Die Verbindung zu einem AutoAir Kochfeld ist standardmäßig nicht
aktiv. Die Verbindung zum Kochfeld muss zuerst hergestellt werden.

Auch in dem Kochfeld müssen gleichzeitig Einstellungen vorgenommen
werden; siehe dazu die Bedienungsanleitung des Kochfeldes.

Auf unserer Website finden Sie das komplette Angebot an Kochfelder,
die an Ihr Dunstabzugshaube angeschlossen werden können.

Eine Verbindung herstellen

1. Schalten Sie die Dunstabzugshaube und die Beleuchtung aus.

2. Halten Sie die Automatischer Modus Taste drei Sekunden lang
gedrückt.

▷ Die Automatischer Modus Anzeige und die Timeranzeige

blinken maximal zwei Minuten lang gleichzeitig auf der LED-

Statusanzeige.

3. Aktivieren Sie auf Ihrem Kochfeld den Verbindungs-Modus im
Benutzermenü (siehe die Bedienungsanleitung Ihres Kochfeldes).
Die Verbindung zum Kochfeld wird hergestellt.

▷ Die Verbindung ist erfolgreich, wenn die Automatischer

Modus Anzeige und die Timeranzeige vier Sekunden lang

ununterbrochen aufleuchten auf der LED-Statusanzeige.

DE 10

Wenn die Automatischer Modus Anzeige und die Timeranzeige
innerhalb von zwei Minuten erlöschen, war die Verbindung nicht
erfolgreich. Wiederholen Sie den Vorgang. Löschen Sie gegebenenfalls
den Speicher der Haube (siehe “Eine Verbindung unterbrechen”).

Eine Verbindung unterbrechen

1. Schalten Sie die Dunstabzugshaube und die Beleuchtung aus.

2. Halten Sie die Automatischer Modus Taste drei Sekunden lang
gedrückt.

▷ Die Automatischer Modus Anzeige und die Timeranzeige blinken

fünfmal gleichzeitig.

▷ Die Verbindung zum Kochfeld wurde unterbrochen.

BEDIENUNG MIT EINEM GEKOPPELTEN KOCHFELD

Automatischer Modus

Das Kochfeld kann die Dunstabzugshaube dann auf drei
unterschiedliche Arten steuern: manuell, halbautomatisch und
vollautomatisch. Der automatische Modus ist für den Benutzer
gedacht, der möchte, dass sich die Dunstabsaugung automatisch an
die Kochintensität anpasst. Die Dunstabsaugung startet automatisch,
sobald ein Kochfeld aktiv ist und die Dunstabsaugung hängt von der
Verwendung des Kochfeldes ab. Wenn das Kochfeld ausgeschaltet
wird, läuft die Dunstabsaugung noch 10 Minuten weiter und stoppt
dann automatisch.

Automatische Modus

Einstellung einer Kochzone Geschwindigkeit

0 - 3 0

4 -5 1
6 - 8 2
9 - P 3

Halbautomatische Modus

Einstellung einer Kochzone Geschwindigkeit

0 0

1 - P 1

Automatischer Modus ein- und ausschalten an der
Dunstabzugshaube

Die Anzeige für den Automatischer Modus an der LED-Statusanzeige
leuchtet nur auf, wenn das Kochfeld aktiv ist und auf den
Automatischer Modus eingestellt ist.

Die Dunstabzugshaube ist eingeschaltet und am Kochfeld ist die
Automatischer Modus aktiv.

1. Drücken Sie kurz die Automatischer Modus Taste.

▷ Die Automatischer Modus Anzeige an der LED-

Statusanzeige leuchtet auf; die Automatischer Modus an der

Dunstabzugshaube ist jetzt eingeschaltet.

DE 11

BEDIENUNG MIT EINEM GEKOPPELTEN KOCHFELD

2. Drücken Sie kurz die Automatischer Modus Taste.

▷ Die Automatischer Modus Anzeige an der LED-Statusanzeige

erlischt; die Automatischer Modus an der Dunstabzugshaube ist

ausgeschaltet.

Intensive Stufe am Kochfeld eingeschaltet

Wenn die Intensivstufe für die Dunstabzugshaube am Kochfeld
eingestellt wurde, wird nach sechs Minuten automatisch auf
Geschwindigkeit 3 zurückgeschaltet.

Timer am Kochfeld eingeschaltet

Wenn der Timer am Kochfeld eingestellt ist, arbeitet die Haube
nach dem Ausschalten des Kochfelds mit Geschwindigkeit 1 weiter
(entsprechend der angezeigten Countdown-Zeit) bis zum Ablauf der
eingestellten Zeit.

Beleuchtung

Beim Einschalten eines gekoppeltes Kochfeldes wird die Beleuchtung
der Dunstabzugshaube immer automatisch eingeschaltet. Sie können
die Helligkeit der Dunstabzugshaube stufenlos über das Kochfeld
einstellen. Bei erneuter Verwendung des Kochfelds (nachdem Sie das
Kochfeld ausgeschaltet haben), schaltet sich die Beleuchtung mit der
voreingestellten Helligkeit ein.

DE 12

Die Beleuchtung der Dunstabzugshaube bleibt eingeschaltet, wenn das
gekoppelte Kochfeld ausgeschaltet wird. Schalten Sie die Beleuchtung
manuell aus mit die Beleuchtungstaste an Ihrem AutoAir-Kochfeld oder
über Ihre Dunstabzugshaube aus.

PFLEGE

Reinigung

Achtung!

Ziehen Sie den Stecker der Einbaueinheit aus der Steckdose oder
schalten Sie die Hauptsicherung Ihrer Wohnung aus, bevor Sie mit
Wartungsarbeiten an der Einbaueinheit beginnen.

Die Einbaueinheit muss regelmäßig innen und außen gereinigt werden.
Keine scheuernden Reinigungsmittel verwenden! Keinen Alkohol
verwenden!

Achtung!

Bei Nichtbeachtung der Reinigungshinweise besteht Brandgefahr!
Beachten Sie alle Hinweise! Der Hersteller haftet nicht für Schäden
an der Einbaueinheit oder Brandschäden, die durch unsachgemäße
Wartung oder Nichteinhaltung der obigen Sicherheitshinweise
entstehen.

Reinigen Sie die Haube mit Seifenwasser und einem weichen
Tuch. Anschließend mit klarem Wasser spülen. Verwenden Sie
keine aggressiven Reinigungsmittel wie Natronlauge und keinen
Topfreiniger. Reinigen Sie die Oberfläche mit einem nicht scheuernden
Reinigungsmittel. Polieren Sie den Edelstahl in Strukturrichtung.

Edelstahlfettfilter

Die Edelstahlfettfilter müssen einmal monatlich gereinigt werden (oder
wenn das Sättigungsanzeigesystem der Filter – sofern bei Ihrem Modell
vorhanden – dies anzeigt). Reinigung vorzugsweise mit einem milden
Spülmittel von Hand oder im Geschirrspüler bei niedriger Temperatur
und mit Kurzprogramm. Setzen Sie die Fettfilter mit den Öffnungen
nach unten in den Geschirrspüler, damit das Wasser herauslaufen
kann. Aluminiumfarbene und schwarze Fettfilter werden durch die
Reinigungsmittel in der Spülmaschine stumpf. Dies ist normal und hat
keinen Einfluss auf den Betrieb.

Der Sättigungsgrad des Filters hängt von der Häufigkeit der Nutzung,
von den Kochgewohnheiten und von der Häufigkeit der Reinigung der
Fettfilter ab.

DE 13

PUSH

PUSH

PUSH

PUSH

PFLEGE

Fettfilter

Kassettenfilter herausnehmen

1. Schalten Sie den Motor und die Beleuchtung aus.

2. Drücken Sie die Laschen nach innen, um die Abdeckung abnehmen
zu können.

3. Öffnen Sie die Filterabdeckung. Filter mit der Hand abfangen.

4. Entfernen Sie die Fettfilter aus der Einbaueinheit.

Reinigung

Die Filter lassen sich im Geschirrspüler reinigen. Lassen Sie die Filter
vor dem späteren Einsetzen ausreichend abtropfen.
Sie können die Filter auch per Hand reinigen.
Filter in Seifenlauge reinigen und mit Wasser abspülen. Lassen Sie
die Filter ausreichend abtropfen. Siehe Seite 8 für eine Anleitung.
Zur Reinigung der Unterseite der Einbaueinheit verwenden Sie ein
mildes Reinigungsmittel und ein feuchtes Tuch. Mit Papierhandtuch
abtrocknen.

Kassettenfilter einsetzen

Beim Einsetzen muss der Rastmechanismus des Filters nach vorn
zeigen. Öffnen Sie die Filterabdeckung. Die Laschen auf der Vorderseite
des Filters lassen sich nun einführen. Halten Sie die Filterabdeckung
beim Einsetzen des Filters in dieser Position.

1. Schieben Sie die Kerben an der Rückseite des Filters in die dafür
vorgesehenen Öffnungen der Einbaueinheit.

2. Klappen Sie den Filter nach oben.

3. Lösen Sie die Filterabdeckung. Die Kerben auf der Filterrückseite
klappen aus und gleiten in die Öffnungen an der Einbaueinheit. Der
Filter befindet sich nun wieder in der richtigen Position.

4. Drücken Sie die Randabsaugblende fest in die Befestigung, bis sie
mit einem Klick einrastet.

DE 14

Es ist wichtig, dass die Fettfilter vollständig trocken sind, bevor sie

wieder eingesetzt werden.

PFLEGE

PUSH

PUSH

Kohlefilter [optional]

Für die Beseitigung von Gerüchen im Umluftbetrieb haben Sie die Wahl
zwischen waschbaren Kohlefiltern und Plasmafiltern. Die Kohlefilter
können regeneriert werden.

1. Entnehmen Sie das Filterkissen aus dem Rahmen und reinigen Sie
es ohne Spülmittel im Geschirrspüler.

2. Trocknen Sie das Filterkissen danach eine Stunde lang bei 80 °C im
Backofen.

3. Danach das Filterkissen wieder einsetzen.

A

A

PUSH

B

B

PUSH

PUSH

A

A

A

PUSH

B

B

B

B

A

A

B

B

Plasmafilter [optional]

Die Einbaueinheit kann statt mit einem waschbaren Kohlefilter auch mit
einem Plasmafilter betrieben werden. Beachten Sie die Hinweise zur
Installation. Bei Verwendung eines Plasmafilters darf nicht gleichzeitig
ein Kohlefilter eingesetzt sein.

Beleuchtung

Diese Haube ist mit einem Lichtsystem ausgestattet. Dieses
Lichtsystem muss von einem autorisierten Techniker ersetzt
werden. Versuchen Sie nicht, es selbst zu ersetzen.

Die Lampe in diesem Haushaltsgerät ist nur für die Beleuchtung
dieses Geräts geeignet. Die Lampe ist nicht zur Raumbeleuchtung
im Haushalt geeignet.

A

DE 15

UMWELTSCHUTZ

Entsorgung von Gerät und Verpackung

Bei der Herstellung dieses Geräts wurden nachhaltige Materialien verwendet. Nach Ablauf seiner
Nutzungsdauer muss das Gerät umweltgerecht entsorgt werden. Informationen zur Entsorgung
erhalten Sie von den zuständigen Behörden.

Die Verpackung des Geräts ist wiederverwertbar. Folgende Materialien können verwendet
worden sein:

• Karton

• Polyethylenfolie (PE)

• FCKW-freies Polystyrol (PS-Hartschaum)

Entsorgen Sie diese Materialien umweltgerecht und gemäß den gesetzlichen Bestimmungen.

Das Gerät ist mit dem Symbol einer durchgestrichenen Mülltonne
gekennzeichnet. Dieses Symbol weist darauf hin, dass Elektrogeräte
getrennt entsorgt werden müssen. Das Gerät darf nicht über den
normalen Hausmüll entsorgt werden.
Geben Sie das Gerät bei einer kommunalen Abfallsammelstelle oder
bei Ihrem Händler ab.

Durch die getrennte Entsorgung von Haushaltgeräten werden Umwelt- und Gesundheitsschäden
vermieden. Die bei der Herstellung dieses Geräts verwendeten Materialien lassen sich
wiederverwerten, wodurch sich erhebliche Mengen an Energie und Rohstoffen einsparen lassen.

Konformitätserklärung

Wir erklären hiermit, dass unsere Produkte den einschlägigen europäischen Richtlinien,
Normen und Vorschriften entsprechen sowie sämtliche Normen einhalten, auf welche
diese verweisen.

DE 16

DE 17

DE 18

CONTENTS

Your built in unit

Introduction 4
Description 4

Operation

Remote control 6
Operation 6

Operation with a connected hob

Making the connection between cooker hood and hob 10
Automatic mode 11
Activated intensive setting on the hob 12
Activated timer function on the hob 12
Lighting 12

Maintenance

Cleaning 13
Grease filter 14
Carbon odourfilter 15

Plasma filter [optional] 15
Lighting 15

Environmental aspects

Disposal of packaging and appliance 16

EN 3

YOUR BUILT IN UNIT

Introduction

Congratulations on choosing this Pelgrim appliance. This product is designed with simple
operation and optimum comfort in mind.

This appliance has AutoAir functionality. Via a hob with AutoAir function, the extraction can be
controlled in 3 different ways: manually, semi-automatically, and fully automatically. Choose the
way that suits you best. Of course, you can always adjust the settings yourself.

These instructions for use explain how you can make best use of this appliance. These
instructions contain information about the operation of the appliance and background information
that may be of help to you during its use.

First read the safety instructions before using the appliance!

Read these instructions thoroughly before you first use the appliance, and keep the
instructions for future use.

You can find the most recent version of the instructions for use on our website.

Description

EN 4

Remote control

1

2

3

4

5

YOUR BUILT IN UNIT

1. ‘+’ button

▷ Switching on the fan and increase the ventilation level.
▷ Connect the remote control to the built in unit.
▷ Switching on the timer. The fan switches off automatically after

10 minutes.

2. Lighting button

▷ Switching on and dim the lighting.
▷ Switching off the lighting.

3. ‘-’ button

▷ Reduce the ventilation level.
▷ Activate or switch off the carbon filter cleaning indicator.
▷ Reset of the cleaning indicator.

4. Off button

▷ Switching off the fan.
▷ Switching on the Clean Air function. The fan switches on

automatically for 10 minutes every hour at level 1, 2 or 3.

5. Automatic mode button

▷ Connect to a hob.
▷ Enable or disable automatic mode

Led status bar on the built in unit

6. Fan level 1

7. Fan level 2

8. Fan level 3

9. Fan intensive level

10. Timer indication

11. Automatic mode indication

12. Filter saturation indication

6 7 8 9 10 11 12

EN 5

OPERATION

Remote control

Operation

Connecting the remote control to the appliance

If the appliance cannot be operated with the remote control, e.g. after
the battery has been changed, the connection between the remote
control and the appliance must be re established.

1. Press and hold the ‘+’ button.

2. Attach the appliance to the mains voltage.

▷ A long audible signal sounds. The remote control has been

connected to the appliance.

Note: If no audible signal sounds within 30 seconds, repeat this
procedure.

Switching on the extraction

1. Press the ‘+’ button.

▷ The extraction starts at level 2.
▷ On the led status bar the lighting of level 1 and 2 comes on.

Adjusting the extractor capacity

1. Press (several times) the ‘-’ or ‘+’ button to select a higher or lower
setting (0-1-2-3-P).

▷ The maximum setting you can select is the intensive setting P

(setting 4). On the led status bar the lighting of level 1, 2 and 3

comes on and setting P is blinking.

▷ The run time of the intensive setting is 4 minutes. Once this time

has elapsed, the fan switches to level 2.

EN 6

Switching off the extraction

1. Press the off button.

▷ The extraction switches off.

Switching the lighting on and off

1. Press the lighting button.

▷ The lighting comes on.

2. Press the lighting button again and the lighting fades to off.

OPERATION

Dimming the lighting

1. To dim the lighting, press and hold the lighting button until the
dimmer function is activated.

▷ The lighting comes on at maximum intensity and it decreases as

long as you hold down the button.

▷ At lowest dimmer setting the light will go back from dimmed light

to brighter light.

Clean Air function

The fan automatically switches on for 10 minutes every hour at the
selected speed.

1. Switch off the appliance and lighting.

2. Press the off button.

▷ The extraction level starts at level 1.
▷ On the led status bar the lighting of level 1 comes on.

3. Press the ‘+’ button (several times) to select a higher setting
(1-2-3).

4. Confirm the selected setting within 5 seconds: press the off button
again.

▷ The Clean Air function is switched on.

▷ The lights of the selected level will blink on the LED status bar.

5. Press any button (except the lighting button) to switch off the Clean
Air function.

Timer function

With the timer function, the cooker hood can be switched off
automatically after 10 minutes at level 1, 2 or 3.

1. Switch on the cooker hood and select a level (1, 2 or 3).

▷ On the LED status bar the lighting of the selected level will come

on.

2. Press the ‘+’ button for 1.5 seconds until an audible signal sounds
twice.

▷ On the led status bar the lighting of the timer indication comes

on.

▷ The timer function is active.

3. Switch off the timer function at any time by pressing the ‘+’ button
again for 1.5 seconds until an audible signal sounds.

EN 7

OPERATION

If you change the level (to 1, 2 or 3) during the timer function, the timer
function will remain active.

Grease filter cleaning indicator

After 100 hours of use of the cooker hood, on the LED status bar the
lighting of the filter indicator is on and level 1 and 2 are blinking when
the cooker hood is switched off. The grease filter must be cleaned.

• To reset the cleaning indicator, touch the ‘-’ button with the cooker
hood switched off (motor off).

▷ You will hear a long confirmation beep.

▷ After 20 hours, the filter cleaning indicator automatically resets.

Carbon filter cleaning indicator

After 400 hours of use of the cooker hood, on the LED status bar the
lighting of the filter indicator is on and level 3 and P are blinking when
the cooker hood is switched off. The carbon filter must be cleaned.

• To reset the cleaning indicator, touch the ‘-’ button with the cooker
hood switched off (motor off).

▷ You will hear a long confirmation beep.

▷ After 20 hours, the filter cleaning indicator automatically resets.

EN 8

If the cleaning indicator for both the grease filter and the carbon filter
is displayed and the beep sounds, the reset procedure must be carried
out twice.

Activation of the carbon filter cleaning indicator

In standard mode, the carbon filter cleaning indicator is not active.
If the cooker hood is used as a recirculation hood, the carbon filter

OPERATION

cleaning indicator must be activated.

1. Switch off the cooker hood and the lighting.

2. Press and hold the ‘-’ button for four seconds.

▷ You will hear a long beep and on the LED status bar the

indications of level 1, 2, 3, P and the filter saturation will come

on for five seconds as confirmation.

Switching off the carbon filter cleaning indicator:

1. Switch off the cooker hood and the lighting.

2. Press and hold the ‘-’ button for four seconds.

▷ You will hear a long beep twice and on the LED status bar the

indications of level 1 and 2 and the filter saturation will come on

for five seconds as confirmation.

Battery replacement

1. Remove the two screws from the remote control backside.

2. Replace the battery (type “23A”).

▷ The battery is chemical waste and should be transported in a

responsible way in accordance with government regulations.

EN 9

OPERATION WITH A CONNECTED HOB

Making the connection between cooker hood and hob

The connection to an AutoAir hob is not active by default. First the
connection to the hob must be activated.

At the same time, a setting must also be made on the hob; see the hob
manual for this.

Check our website for the full range of hobs that can be connected to
your cooker hood.

Making a connection

1. Turn off the hood and the lighting.

2. Touch and hold the automatic mode button for three seconds.

▷ On the LED status bar the automatic mode indicator and the

timer indicator will flash simultaneously for a maximum of two

minutes.

3. On your hob, activate the pairing mode in the user menu (see the
hob manual). The connection to the hob is established.

▷ The connection is successful when on the LED status bar the

automatic mode indicator and the timer indicator are illuminated

continuously for four seconds.

EN 10

If the automatic mode indicator and the timer indicator are no longer
illuminated within two minutes, the connection was not successful.
Repeat the procedure. If necessary, clear the hood’s memory (see
“Disconnecting”).

Disconnecting

1. Turn off the hood and the lighting.

2. Touch and hold the automatic mode button for three seconds.

▷ On the LED status bar the automatic mode indicator and the

timer indicator will blink five times simultaneously.

▷ The hob is no longer connected.

OPERATION WITH A CONNECTED HOB

Automatic mode

The hob can control the extraction of the cooker hood in 3 different
ways: manually, semi-automatically, and fully automatically. The
automatic mode is for the user who wants the extraction level
to automatically adjust to the cooking intensity. Extraction starts
automatically as soon as a cooking zone is active and the extraction
level depends on how the hob is used. When the hob is switched off,
the extraction continues for 10 minutes and then stops automatically.

Automatic mode

Cooking zone setting Speed

0 - 3 0

4 -5 1
6 - 8 2
9 - P 3

Semi-automatic mode

Cooking zone setting Speed

0 0

1 - P 1

Switching on/off the automatic mode on the cooker hood

The indicator for the automatic mode on the cooker hood only lights up
when the hob is active and set to automatic mode.

The hood is switched on and on the hob the automatic mode is active.

1. Shortly press and release the automatic mode button.

The automatic mode indicator iluminates; the automatic mode on

your cooker hood is now switched on.

2. Shortly touch and release the automatic mode button.

The automatic mode indicator is no longer iluminated; the automatic

mode on your cooker hood is switched off.

EN 11

OPERATION WITH A CONNECTED HOB

Activated intensive setting on the hob

If the intensive setting for the hood has been set on the hob, it will
automatically switch back to speed 3 after six minutes.

Activated timer function on the hob

If the timer for the hood is set on the hob, the hood will continue to
operate at speed 1 (according to the countdown time that is displayed)
after switching off the hob until the set time has elapsed.

Lighting

When a connected hob is switched on, the lighting of the cooker hood
always switches on automatically. You can continuously adjust the
brightness of the hood via the hob. When you use the hob again (after
you have switched the hob off) , the lighting comes on at the preset
brightness.

EN 12

When switching off a connected hob, the lighting of the cooker hood
remains on. Manually switch off the lighting with the lighting key on
your AutoAir hob or via your hood.

MAINTENANCE

Cleaning

Attention!

For all maintenance first switch off the mains power to the built in unit
by pulling the plug out of the socket or by turning off the home’s master
switch.

The built in unit needs to be cleaned regularly, both inside as well as
outside. Do not use abrasive cleaners. Do not use alcohol!

Attention!

If the instructions regarding cleaning the appliance or replacing the
filters are not followed, this can cause a fire. These instructions should
be followed! The manufacturer is not liable for damage to the built in
unit or fire damage resulting from incompetent maintenance or from
non-adherence to the recommendations above and delivered safety
instructions.

Clean the built in unit with soapy water and a soft cloth. Then wash
off with clean water. Do not use aggressive cleaning agents such as
caustic soda and do not use scouring pads. Finish with a non-abrasive,
non-polishing agent and buff the stainless steel in the direction of the
grain.

Metal grease filters

Metal grease filters should be cleaned once a month (or when indicated
by the filter saturation indication system, if present on your model),
using a neutral cleaning agent, preferably by hand or in the dishwasher
on a short, low-temperature program. Place the grease filters with the
openings facing downwards in the dishwasher so the water can drain
out of the filter. Aluminum-colored and black grease filters become dull
as a result of dishwasher cleaning agents. This is normal and does not
effect the working.

The degree of saturation of the filter depends on the intensity of use,
the manner of cooking and the regularity with which the grease filters
are cleaned.

EN 13

PUSH

PUSH

PUSH

PUSH

MAINTENANCE

Grease filter

Removing cassette filter

1. Switch off the motor and lighting.

2. Push in the latches and open the panel.

3. Open the filter’s access latch. Support the filter with your hand.

4. Remove the filter from the built in unit.

Cleaning

The filters can be cleaned in the dishwasher. Allow the filters to drain
well before replacing.
The filters can also be cleaned by hand.
Clean the filters in soapy water with washing up liquid and rinse. Allow
the filters to drain well. See page 8 for instructions. The underside of
the built in unit can be cleaned with a mild cleaning agent and a damp
cloth. Dry off with a paper towel.

Replacing cassette filter

The filter should be placed with the locking mechanism on the front.
Open the filter access latch. The notches at the front of the filter will
then slot in. Hold the access latch in this position when placing the
filters.

1. Slot the notches at the back of the filter in the specially designed
opening of the built in unit.

2. Tilt the filter upwards.

3. Release the filter access hatch. The notches at the back of the filter
will extend outwards and slot into the specially designed openings
of the built in unit. The filter is now in position again.

4. Press the edge extraction panel firmly in the seal again (you will
hear a click).

EN 14

repositioning.

It is important that the grease filters are thoroughly dry before

MAINTENANCE

PUSH

PUSH

Carbon filter [optional]

For recirculation purpose you can choose for washable carbon filters or
for plasma filtering. The carbon filters can be regenerated.

1. Remove the filter matrass from the filterframe and clean the matrass

2. Dry the filtermatrass in the oven for 1 hour at a max. temperature of

3. Place the filters back afterwards.

in the dishwasher, without detergent.

80 degrees.

PUSH

B

B

PUSH

PUSH

A

A

A

PUSH

B

B

B

A

A

A

B

B

A

B

Plasma filter [optional]

Instead of using washable carbon filters, this built in unit can be
operated with a plasma filter as well. See installation steps on how to
install this. Make sure there are no carbon odourfilters installed when
using a plasma filter.

Lighting

This hood is fitted with a light system. This light system has to be
replaced by an authorized technician. Do not attempt to replace it
by yourself.

The lamp in this household appliance is only suitable for
illumination of this appliance. The lamp is not suitable for
household room illumination.

A

EN 15

ENVIRONMENTAL ASPECTS

Disposal of packaging and appliance

This appliance is made from sustainable materials. This appliance must be disposed of in a
responsible manner at the end of its service life. Contact the local authorities for information
about the method.

The packaging of the appliance is recyclable. The following materials may have been used:

• Cardboard;

• Polyethylene film (PE);

• CFC-free polystyrene (hard PS foam).

These materials must be disposed of in a responsible manner and in accordance with
government regulations.

The appliance is marked with a crossed out wheeled bin symbol to
draw your attention to the requirement for the separate disposal of
domestic electrical appliances. This means that the appliance may not
be disposed of in unsorted household waste
at the end of its service life. The appliance must be taken to a special
municipal waste processing location for separated waste or to a dealer
who provides this service.

Collecting and disposing of domestic appliances separately avoids detrimental consequences for
humans and the environment. This ensures that the materials used to make the appliance
can be recovered and that substantial savings in the use of energy and raw materials can be
achieved.

Declaration of conformity

We hereby declare that our products conform to the applicable European Directives,
Regulations and requirements, as well as all requirements in the standards to which
reference is made.

EN 16

EN 17

EN 18

EN 19

Op onze website kunt u de meest recente versie van de gebruiksaanwijzing vinden.

Vous pouvez trouver la version la plus récente de le mode d’emploi sur notre site Web.

Die neueste Version der Bedienungsanleitung finden Sie auf unserer Website.

You can find the most recent version of the instructions for use on our website.

www.pelgrim.nl

www.pelgrim.be

872196

872196 / VER 1 / 16-11-2021
