Product Specificationsoluciones de administración de video
VideoXpert Professional v 3.6
Sistema escalable de administraciónde video y vigilancia
Características del producto
l Funciones de "VideoXpert en un equipo" para
sitios pequeños y medianos
l Configuraciónsimpley fácil para IT, diseñada
para entornos de transmisión simple o múltiple
con Microsoft® Windows® para facilitar la
configuracióny el mantenimiento
l Disponibleen varias configuraciones de
hardware para cubrir las necesidades de
diferentes sitios
l Admite MJPEG, MPEG-4, H.264 y H.265
l Compatible con paredes de monitores, incluidos los diseños de celdas y cámaras
l Ancho de bandade grabaciónmáximo de 450 Mbps por grabadora
l Admite almacenamiento conectado (NAS) para ampliar la retenciónde video
l Con VxToolbox para la configuraciónsencilla de uno o más servidores
l Dispone deroles predefinidos para facilitar la creación deusuarios y también admite la edición
granular depermisos de usuario
l Motion Pixel Search paradetectar movimiento en el lado del servidor y recuperar eventos
rápidamente
l Admite 4k/H.264 y H.265 en modos en directo o grabados para cámaras que admitan transmisión
porONVIF y la capacidad de exportar segmentos grabados
l Admite HTTPS para cámaras Pelco y cámaras de terceros
l Compatible con entornos que usan software antivirus y de firewall
l Importa usuarios y roles desde servidores LDAP existentes para reducir los gastos administrativos
y permite inicio de sesión único (SSO)
l Comprobación de estadode VMS y cámaras por SNMP (VxSNMPdisponible para descarga
gratuita aparte)
l Capaz de escuchar simultáneamente comandos ASCII en un puerto seriey otro Ethernet (ASCII
Service disponible paradescarga gratuita aparte)
l Incluye la función Event Monitor Service, capaz de sondear dispositivos de alarma y realizar
acciones específicas cuandose produce un cambio enel estadode una alarma(VideoXpert Event
Monitor Service disponible para descarga gratuita aparte)
l Capacidad de mostrar pistas de video a clientes de terceros, con puntos finales RTSP
personalizables que permiten la conexión de una aplicación de cliente a una pista de sistema
VideoXpert por el servicio VxConnect (VxConnect disponible para descargagratuita aparte)
l El cliente web VxPortal permite visualizar y exportarvideosin instalar software
l Comprobación de estadode VMS y cámaras por SNMP (VxSNMPdisponible para descarga
gratuita aparte)
C4050S-I | 09/191
VideoXpert Professional v 3.6
Product Specificationsoluciones de administración de video
l Extensible con mapas y complementos, como superposición de información en video y
reconocimiento de matrículas
l Admite la agregación mediante sistema VideoXpert Enterprise con Aggregation
l Admite cámaras y dispositivos quecumplan ONVIF S o G
l La funciónEdge Storage Auto GapFill detecta saltos en la grabación de una cámara y descarga
automáticamente video y audio (si los hay) para rellenar el salto
l El modo de investigación permite quelos operadores sincronicenla reproducción de video y
exporten listas de reproducción de investigación quecubrenescenas de interés
l Supervisión de varios sitios VxPro con un solo cliente
l La estación detrabajode escritorio admite hasta dos monitores de 4k o cuatro de 1080p
l Admite pantallas compartidas para que los operadores puedan enviar video al personal de vigilancia
quemás lo necesite
l Admite nombres de hostDNS para cámaras quecumplan con ONVIF y cámaras Pelco
l Admite Risk Management Framework (RMF) y FIPS 104-2
l Ofrece una transición fluida a VideoXpert
TM
Enterprise
l Proporciona una ruta de migración para sistemas Digital Sentry®
l Los modelos de servidor admiten las herramientas OpenManage y Dell iDRAC
Descripción general
VideoXpert Professional es un sistema de administración devideo(VMS) en un solo equipo, diseñado para
unaconfiguración fácil y un monitoreo robusto en aplicaciones de tamaño pequeño o mediano. Previsto
para plataformas Windows, VxPro presenta una instalaciónfácil, una configuración rápida y una interfaz
intuitiva que ayuda a los operadores a usar el video capturado porel sistema.
VxPro está disponible en soluciones de hardware a medida o en soluciones de software compatibles con la
infraestructurade VMS existente. VxPro dispone deopciones para admitir el ancho de banda necesario y
varios espacios de almacenamiento en disposiciones RAID 6, RAID 5 o JBOD para adecuarse a las
necesidades de retención, redundancia y tolerancia a fallas. Las licencias de software son por canal, así
quese pagará justo lo que se necesite. El sistema admite modos de transmisión simple y múltiple,
adaptándose fácilmente a la disposición de la red existente.
Los modelos de servidor cuentan con la plataforma iDRAC (integratedDell Remote Access Controller) de
Dell y la compatibilidad con las herramientas OpenManage de Dell para quelos administradores puedan
configurary dar asistencia a servidores VxPro sin tener que acceder físicamente al servidor. Con el
controlador iDRAC se puede monitorear hardware y recibir alertas porcorreoelectrónico con SNMP.
Dentro de VxPro está VxToolbox, una aplicación Windows fácil de usar que permite a los usuarios
configurarde forma rápida y sencilla toda una red de servidores y cámaras, tanto local como remotamente.
VxPro tiene roles predefinidos, diseñados según operaciones estándar de vigilancia para que la creación y
las asignaciones de usuarios sean rápidas y sencillas.
El software de cliente VxOpsCenterincorporado proporciona una interfaz fácil de usar, para quela
utilización de VideoXpert requiera poca o nula capacitación. Es posible operar los clientes VxOpsCenter en
modo de acceso multisistema, para que una estación de trabajo accedaa varios servidores, escalando su
solución devigilancia. VxOpsCenter también admite complementos modulares que proporcionan
integraciónde funciones de sistemas externos, como superposiciones informativas, reconocimiento de
matrículas (LPR, license plate recognition), análisis y una aplicación de mapas integrada.
C4050S-I | 09/192
VideoXpert Professional v 3.6
Product Specificationsoluciones de administración de video
VideoXpert se desarrolló pensando en estándares abiertos y cuenta con una completa interfaz de
programación de aplicaciones (API), conjunto de desarrollo de software (SDK) y asistencia técnica
dedicada, lo que permite que los fabricantes de otros sistemas desarrollen interfaces que aprovechenlas
capacidades de VideoXpert.
Los administradores pueden migrar entornos de hardware de Digital Sentry existentes a VideoXpert
Professional, usandohardware y reutilizando infraestructuras existentes de administración de video a la
vez que aprovechan las ventajas de VideoXpert. VideoXpert Professional también puede usar hardware de
almacenamiento de Digital Sentry como soluciones de grabación, manteniendo el video almacenado en
esos dispositivos y ofreciendo acceso a las funciones de VideoXpert Professional.
Especificaciones técnicas
Hardware
Elemento
Servidor Power
2Servidor Flex 2Servidor Eco 2
Estación de
trabajo
Factor de formaRack (2 RU)Torre
ProcesadorIntel® Xeon®
Silver 4110
Intel® Xeon® E2134
Intel® Xeon® E2124
Intel® CoreTMi78700
Memoria16 GB DDR4
Sistema operativoMicrosoft® Windows®10 IoTEnterprise 64 bits (LTSB)
Disco de SO2x SSD 240 GB
(RAID 1)
M.2 SSD240 GBM.2 NVMe 256
GB
Almacenamiento
1
Máx
Nivel de RAID
96 TB (7200 RPM
SATA)
2
6/5/JBODJBODN/C
28 TB (7200 RPM
SATA)
12TB (7200RPM
SATA)
N/C
UnidadópticaN/CDVR±RW
Controlador Dell iDRACiDRAC9 BasicN/C
Puertos USB
USB 2.02x frontal4x posteriores2x frontales, 2x
posteriores
USB 3.02x posteriores1x frontal, 2x posteriores1x frontal, 4x
posteriores
USB 3.1 Type-CN/C1x frontal
1
Almacenamiento máximo con configuraciónJBOD
2
El usuario puedeconfigurar el nivel RAID
C4050S-I | 09/193
VideoXpert Professional v 3.6
Product Specificationsoluciones de administración de video
Servidor Power 2Servidor Flex 2
Servidor Eco 2Estación de trabajo de escritorio
Video
Servidor
Elemento
Salidas de video4x Mini DisplayPort 1.4
Sistema de videoNVIDIA Quadro P620 (2 GB de memoria)
Resolución devideomáxima según tipo de salida
Conexión directa mDP
1.4
Normas de video
C4050S-I | 09/194
Power 2
HDR 5120 × 2880 a 60 Hz (colorde 30 bits)
Servidor Flex
2Servidor Eco 2 Estación de trabajo
VideoXpert Professional v 3.6
Product Specificationsoluciones de administración de video
Servidor
Elemento
NTSCN/CCapaz de funcionara
PALN/CCapaz de funcionara
Power 2
Servidor Flex
2Servidor Eco 2 Estación de trabajo
60 Hz
75 Hz
Audio
Servidor
Elemento
EntradasN/CConector de audio universal (frontal)
SalidasAudio DisplayPortConector de audio universal (frontal),
Tipos de
conector
Power 2
CablemDP (salida)3,5 mm 4 polos (entrada/salida), 3,5
Servidor Flex
2Servidor Eco 2Estación de trabajo
salida de línea(detrás), altavoz interno,
audio DisplayPort
Este sistema también está diseñado para la conexión a redes
de alimentación de IT cuya tensión entre fases no exceda 230V.
Interna 350W
(Bronze)
Interna 365W (Gold)Interna 200W
trabajo
3,2 A (máximo)
C4050S-I | 09/195
VideoXpert Professional v 3.6
Product Specificationsoluciones de administración de video
Estación de
ElementoServidor Power 2Servidor Flex 2Servidor Eco 2
trabajo
Consumo2891 BTU/h máx.1405 BTU/h máx.
(fuente de
alimentación de 350
W)
Nota:
La disipación de calor se calcula con la potencia de
alimentación máxima. El resultado puede variar según la carga del
sistema.
Especificaciones ambientales
Servidor Power
Elemento
Temperatura de
funcionamiento
Temperatura de
almacenamiento
Humedad relativa en
funcionamiento
De 10 a 35 °C (de 50 a 95 °F) sin luz directa del sol sobre
el equipo
Nota:
(33,8 °F/984,25 ft) con altitudes superiores a 950 m (3117
ft)
De –40 a 65 °C (de–40 a 149°F)
Del 10% al 80% HRconpunto de rocío máximo de 29 °C
(84,2 °F)
2
La temperaturamáxima se reduce en1 °C/300 m
Servidor Flex 2
1908 BTU/h máx.
(fuente de
alimentación de 365
W)
Servidor Eco 2Estación de trabajo
682BTU/h máx.
(fuente de
alimentación de
200W)
De 0 a 35 °C
(de32 a 95 °F)
Del 5 al 95% (sin
condensación)
Humedad relativa
de almacenamiento
Altitud de
funcionamiento
Vibración de
funcionamiento
Del 5% al 95% HRcon punto de rocío máximo de 33 °C
(91°F). La atmósfera debeestar libre de condensación
en todomomento.
Máxima: 3048 m (10 000 ft)De –15,2 m a 3048 m
0,26 Grms a entre 5 Hz y 350 Hz (orientaciones de
funcionamiento)
Del 10 al 90 %,
sin condensación
(de–50 a 10 000 ft)
0,66 Grms
Especificaciones físicas
ElementoServidor Power 2Servidor Flex 2Servidor Eco 2Estación de trabajo
Dimensiones
(Pf × An × Alt)
Montaje en
bastidor
Peso máximo129,68 kg (65,43lb)25,25 kg (55,67 lb)11,16 kg (24,6 lb)5,26 kg (11,57 lb)
68,2 × 43,4 × 8,68
cm (26,8 × 17,1 ×
3,4 in) sin aletas de
bastidor ni bisel
2 RUN/C
58,91 × 21,8 ×
44,33 cm (23,19 ×
8,58 × 17,45 in) sin
bisel
45,38 × 17,5 ×
36,29 cm (17,87 ×
6,89 × 14,29 in)
29,2 × 9,26 × 29 cm
(15,5 × 3,65 × 11,42
in)
C4050S-I | 09/196
VideoXpert Professional v 3.6
Product Specificationsoluciones de administración de video
1
El peso de la unidad varía según la configuración de los discos duros.Por ejemplo:Un disco duro de 4 TB
pesa 680 g (1,5 lb), y uno de8 TB pesa 780 g (1,72 lb).
Requisitos mínimos del sistema
ElementoServidorEstación de trabajo
ProcesadorIntel® CoreTMi5CPU de 64 bits
Memoria16 GB
Sistema
operativo
NavegadorVersión actual de Google Chrome, Mozilla Firefox o Microsoft Edge
1
Distribuciones únicamente de software probadas sin ningún software antivirus instalado.
2
Aunque sea compatible con el SO del servidor, VxOpsCenter nose admite enel SO del servidor.
Windows® 10 de 64 bits, o Windows® Server 2012 o 2016
1
2

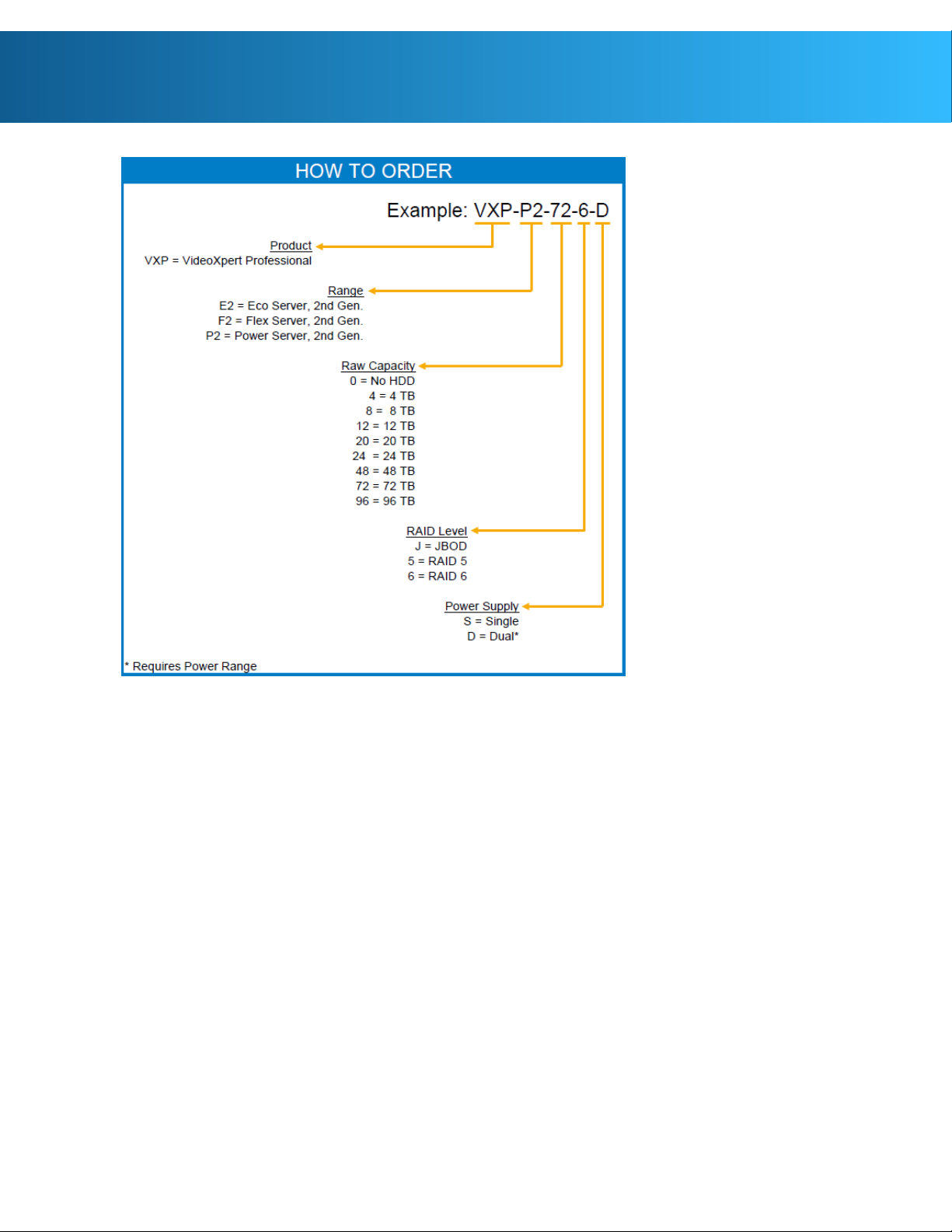

Licencias de software, servidores y modelos de estaciones de trabajo
Con VxPro solo se paga por los dispositivos que se desee usar en el sistema. Cada cámara de un entorno
VxPro consume una licencia de "canal". VxPro incluye 4 licencias de prueba y SUP de un año para
comenzar rápidamente.
Cada cámara/codificador deun sistema VideoXpert requiere una licencia de canal. Para poder actualizar el
software VideoXpert también se necesita un plan de actualización del software (SUP, software upgrade
plan) activo.
LicenciaDescripción
VXP-1C1 licencia de canal paraVideoXpert Pro más SUP de un año
VXP-1C-3Y1 licencia de canal para VideoXpert Pro más SUP de tres años
VXP-SUP-1YExtensión de licencia de canal (SUP) actual; da derechoa un año de actualizaciones.
Se requiere uno porcanal.
VXP-SUP-3YExtensión de licencia de canal (SUP) actual; da derechoa tres años de
actualizaciones. Se requiere uno por canal.
U1-AGG-1P(Opcional) Una licencia de canal de VideoXpert Professional para añadir en un
sistema VideoXpert Enterprise. Se recomiendan servicios profesionales.
VX-ASCIIASCII Service
VX-EVENT-MON Event Monitoring Service a dispositivos de E/S en red
VX-SNMPMonitoreode SNMP
VX-CONNECTVxConnect a relé RTSP
C4050S-I | 09/197
VideoXpert Professional v 3.6
Product Specificationsoluciones de administración de video
Modelos de hardware
Model (Modelo)Intervalo
VXP-P2-96-6-DFuente de
alimentación
2
VXP-P2-96-5-DFuente de
alimentación
2
VXP-P2-96-J-DFuente de
alimentación
2
VXP P2-72-6-DFuente de
alimentación
2
VXP-P2-72-5-DFuente de
alimentación
2
VXP-P2-72-J-DFuente de
alimentación
2
Capacidad
nativaCapacidad efectivaNivelRAID
96 TB72.70 TBRAID 6Dos
96 TB79.97 TBRAID 5Dos
96 TB87.24 TBJBODDos
72 TB50.89 TBRAID 6Dos
72 TB58.16 TBRAID 5Dos
72 TB65.43 TBJBODDos
alimentación
Fuente de
VXP-P2-48-6-DFuente de
alimentación
2
VXP-P2-48-5-DFuente de
alimentación
2
VXP-P2-48-J-DFuente de
alimentación
2
VXP-P2-24-5-DFuente de
alimentación
2
VXP-P2-24-J-DFuente de
alimentación
2
VXP-P2-0-X-DFuente de
alimentación
2
48 TB29.08 TBRAID 6Dos
48 TB36.35 TBRAID 5Dos
48 TB43.62 TBJBODDos
24 TB14.54 TBRAID 5Dos
24 TB21.81 TBJBODDos
0 TBN/CNo
configurado
Dos
C4050S-I | 09/198
VideoXpert Professional v 3.6
Product Specificationsoluciones de administración de video
Capacidad
Model (Modelo)Intervalo
VXP-F2-28-6-SFlex 228 TB18.15 TBRAID 6Simple
VXP-F2-28-5-SFlex 228 TB21.78 TBRAID 5Simple
VXP-F2-28-J-SFlex 228 TB25.41 TBJBODSimple
VXP-F2-20-5-SFlex 220 TB14.52 TBRAID 5Simple
VXP-F2-20-J-SFlex 220 TB18.15 TBJBODSimple
VXP-F2-8-J-SFlex 28 TB7.26 TBJBODSimple
VXP-F2-4-J-SFlex 24 TB3.63 TBJBODSimple
VXP-F2-0-J-SFlex 20 TBN/CJBODSimple
VXP-E2-12-J-SEco 212 TB10.89 TBJBODSimple
VXP-E2-8-J-SEco 28 TB7.26 TBJBODSimple
VXP-E2-4-J-SEco 24 TB3.63 TBJBODSimple
VXP-E2-0-J-SEco 20 TBN/CJBODSimple
VX-WKSEstación de
trabajo
nativaCapacidad efectivaNivelRAID
N/C
Fuente de
alimentación
Códigos para pedidos
Use la tabla siguiente para crear unnúmero de modelo para su paquete de hardware o software
VideoXpert. El número de modelo consta del rango VxPro, la capacidad, el nivel RAID, si hay una o dos
fuentes de alimentación y la cantidadde licencias.
En el gráfico siguiente se muestra el rango completo decaracterísticas. El rango deproducto puede limitar
la capacidad, el nivel RAID, si hay una o dos fuentes de alimentación y los requisitos de canales. Las
estaciones de trabajo se suministran en una configuración y no requieren designaciones de capacidad,
RAID, fuente de alimentación ni canales.
C4050S-I | 09/199
VideoXpert Professional v 3.6
Product Specificationsoluciones de administración de video
VideoXpert Player
El VxPlayer decodifica, valida y reproduce exportaciones protegidas de VideoXpert. Se puede descargar el
reproductor directamente desde VideoXpert junto con un archivo de video exportado, o bien desde
Pelco.com. En las secciones siguientes se especifican los requisitos de sistema paramáquinas sin
VideoXpert que ejecuten el VxPlayer.
Requisitos de hardware
l Dual Core i5 2,67 GHz
l RAM de 4 GB
l 200GB de espacio libre en disco duro o más
l GPU compatible con OpenGL 3.0 o superior
l Resolución depantalla de 1024 × 768 o superior
l Tarjeta de interfaz de red Ethernet 100/1000
l Tarjeta de sonido
Requisitos de software
l Windows 7 Pro o Ultimate de 64bits, o bien Windows 10 Pro de 64bits
l .NET 4.6.1 o superior
C4050S-I | 09/1910
VideoXpert Professional v 3.6
Product Specificationsoluciones de administración de video
l OpenGL 3.0 o superior
l Direct3D 9 o superior
Seguridad
VideoXpert dispone de estas funciones de seguridad:
l Autenticación de clientes
l Almacenamiento de contraseñas con protección criptográfica
l Roles y permisos configurables
l Informes de acciones del usuario
l Cifrado basadoen TLS sobre HTTPS
l Admite la ejecución con antivirus
l Capacidad de cifrar exportaciones
l Relojes de sistemas sincronizados con NTP
l Incorpora módulos criptográficos validados FIPS 140-2
l Guía deconfiguración FISMA/NIST: Esta guía ayudará a las organizaciones a documentar el
sistema a lo largo desu proceso RMF con informaciónsobre:
– Cómo categorizar el sistema
– Qué controles de seguridad basados en NIST son aplicables
– Cómo implementa VX controles de seguridad basados en NIST
l Pruebas de cumplimiento de FISMA/NIST: VideoXpert se instala en un sistema FISMA
representativo con las STIG (Secure Technical Implementation Guidelines) de DISA (Defense
Information Systems Agency) aplicables y se prueba su funcionalidad. Entre las STIG aplicables se
incluyen:
– Microsoft Windows 10 para VxOpsCenter y VxToolbox
– Microsoft .Net Framework 4
– Microsoft Internet Explorer11
– Microsoft Firewall de Windows con seguridad avanzada
– Base de datos Postgres 9.x
Idiomas disponibles
Las interfaces de VxOpsCenter y VxPortal están disponibles en estos idiomas:
l Árabe
l Portugués de Brasil
l Alemán
l Francés
l Italiano
l Coreano
l Ruso
l Chino simplificado
C4050S-I | 09/1911
VideoXpert Professional v 3.6
Product Specificationsoluciones de administración de video
l Español de Latinoamérica
l Turco
Accesorios incluidos
l Teclado
l Ratón
l UnidadUSB con informaciónde recuperación y recursos
l Conjunto de montaje en bastidor (soloserie Power)
l 4 Mini DisplayPort a DisplayPort (solo Flex 2, Eco 2 y estación de trabajode escritorio) y 1 Mini
DisplayPort a HDMI (todos los modelos)
l Cables de alimentación para EE.UU., Europa y ReinoUnido
*
No incluido con los modelos de la serie Power2 (VXP-P2).
*
*
Accesorios opcionales
l VXP-KIT-4TB Unidad dedisco duro de 4 TB con soporte, solo paraservidores Eco 2 o Flex 2
l VXP-KIT-8TB Unidad dedisco duro de 8 TB con soporte, solo paraservidores Power 2 de segunda
generación
Accesorios opcionales para estaciones de trabajo
l VX-A3-SDD SharedDisplay Decoder con cables de alimentación para EE.UU., Europa y Reino
Unido ; funciona cuando hay un VxP, no cuandose está utilizando el modo de acceso multisistema
l 3DX-600-3DMOUSE Mouse 3D mejorado y joystick
l Y-U0023-G910KBD Teclado mejorado
l A1-KBD-3D-KIT2 Combinación de tecladomejorado con mouse 3D
l KBD5000 Teclado con Jog/Shuttle, módulo de teclado y Joystick
l PMCL622 Monitor LED Full High-Definition, 22"
l PMCL624 Monitor LED Full High-Definition, 24"
l PMCL632 Monitor LED Full High-Definition, 32"
l PMCL643K Monitor LED 4K Ultra-High-Definition, 43"
l PMCL649K Monitor LED 4K Ultra-High-Definition, 49"
l PMCL655K Monitor LED 4K Ultra-High-Definition, 55"
l PMCL665K Monitor LED 4K Ultra-High-Definition, 65"
Accesorios de alimentación opcionales
l PWRCRD-S-AR Cable de alimentación estándar, Argentina
l PWRCRD-S-AU Cable de alimentación estándar, Australia
l PWRCRD-S-EU Cable de alimentación estándar, Europa
l PWRCRD-S-UK Cable de alimentación estándar, ReinoUnido
l PWRCRD-S-US Cable de alimentación estándar, Estados Unidos
l PWRCRD-R-AR Cable de alimentación redondo, Argentina
C4050S-I | 09/1912
VideoXpert Professional v 3.6
Product Specificationsoluciones de administración de video
l PWRCRD-R-AU Cable de alimentación redondo, Australia
l PWRCRD-R-EU Cable de alimentación redondo, Europa
l PWRCRD-R-UK Cable de alimentación redondo, Reino Unido
l VXP-KIT-P2-PSU Fuente "hot-swappable" para la serie VXP-P2.
Certificaciones
l CE (Clase A)
l FCC, Parte 15 (Clase A)
l ICES-003 (Clase A)
l HomologaciónUL/cUL
l RCM
l CCC
l KCC
l NOM
C4050S-I | 09/1913
VideoXpert Professional v 3.6
Product Specificationsoluciones de administración de video
International Standards Organization
Registered Firm; ISO9001 QualitySystem
Pelco, Inc.
625 W. Alluvial, Fresno, California 93711 Estados Unidos
(800) 289-9100 Tel
(800) 289-9150 Fax
+1 (559) 292-1981 International Tel
+1 (559) 348-1120 International Fax
www.pelco.com
Pelco,el logotipo de Pelco yotras marcas comerciales asociadas con losproductosde Pelco que se mencionan en esta publicaciónson
marcas comerciales de Pelco, Inc. o sus filiales. ONVIF y el logotipo de ONVIF son marcas comerciales de ONVIF Inc. Todos losdemás
nombres de productos y serviciosson propiedad de sus respectivas compañías. La disponibilidad y lasespecificaciones del producto
pueden ser modificadas sin aviso previo.
