Specifiche del prodotto soluzioni di gestione video
VideoXpert Enterprise v3.0 hardware e software
Sistema di sorveglianza e gestione video scalabile
Caratteristiche del prodotto
l Progettato per eliminare singoli punti
deboli e garantire l'affidabilità tramite
un software a prova di errori, architettura distribuita e più livelli di ridondanza
l Offre scalabilità ed espansione modu-
lare
l Supporto di pareti di monitor, inclusi layout e telecamere per celle
l Assicura una transizione fluida da VideoXpert
l Svariate possibilità di migrazione per i sistemi Endura® e Digital Sentry®
l Aggrega le reti VMS e gestisce tutti i video tramite un unico sistema
l Disponibile sotto forma di distribuzioni hardware e solo software per prestazioni
TM
Professional
personalizzate o per facilitare la migrazione dell'hardware già presente
l Basato su Microsoft® Windows® per facilitare il setup e la manutenzione
l Il client web VxPortal consente di visualizzare ed esportare i video senza neces-
sità di installare software aggiuntivo
l VxToolbox offre un'interfaccia di amministrazione per gestire le funzionalità dei
dispositivi e del sistema
l Supporta fino a 6 monitor per workstation, ciascuna delle quali è controllata da
CPU indipendenti per visualizzare fino a 25 flussi video su ciascun monitor.
l Per ottimizzare il controllo da parte dell'operatore, le workstation possono
essere dotate di accessori come il mouse 3D e la tastiera programmabile
l Possibilità di espansione tramite plug-in, tra cui cartografia, sovrapposizioni di
informazioni video e riconoscimento delle targhe automobilistiche
l Creazione e assegnazione di etichette per meglio organizzare le risorse di rete
C4016S-C | 18/09/18 1
VideoXpert Enterprise v3.0 hardware e software
Specifiche del prodotto
l Soluzione nativa di memorizzazione RAID 6 con supporto di telecamere di terze
parti e Pelco Optera
l Conformità ONVIF: supporto di telecamere e dispositivi compatibili con lo stan-
dard ONVIF S
l Supporto di telecamere IPv4 e IPv6
l Modalità Indagine per consentire agli operatori di sincronizzare la riproduzione
video ed esportare playlist investigative contenenti le scene di interesse
VideoXpert è una soluzione di gestione video progettata per soddisfare funzioni di sorveglianza di qualsiasi tipo e dimensione. Indipendentemente dal fatto che vi siano
100 o 10.000 telecamere, VideoXpert è la soluzione ideale per visualizzare, registrare
e gestire tutte le risorse video. Ma VideoXpert Enterprise è più che un VMS, si tratta di
una soluzione di gestione dati aziendale incentrata sui video, appositamente studiata
per acquisire dati da qualsiasi fonte e relazionarli ad altri dati, così da offrire a ogni
cliente vere e proprie capacità predittive.
I server VideoXpert si possono riunire in cluster in un unico ambiente per scopi di
ridondanza e scalabilità, permettendo così al sistema di crescere di pari passo con le
mutevoli esigenze di sorveglianza. Via via che si aggiungono videocamere, utenti o
dispositivi di registrazione, è possibile aggiungere server e memorie di massa per fare
sì che il sistema possa supportare le risorse aggiuntive senza che ciò vada a detrimento delle prestazioni. VideoXpert Enterprise può addirittura aggregare altri sistemi
VideoXpert, collegandoli tra loro per formare un'unica interfaccia. Tramite
l'aggregazione gli amministratori possono realizzare e controllare un sistema di
gestione video concertato che abbraccia più siti.
Essendo progettato per le piattaforme Windows, VideoXpert è di facile installazione, è
rapido da configurare e risulta intuitivo alla maggior parte degli utilizzatori. Il sistema
supporta le modalità di trasmissione Unicast e Multicast, semplificando così
l'integrazione nello schema di rete esistente. Le interfacce semplificate permettono
agli utenti di adottare e utilizzare il sistema con una certa facilità. Dall'utility VxToolbox
si può configurare il sistema, gestire il database dei dispositivi, configurare gli utenti e
le autorizzazioni e assegnare le telecamere ai dispositivi di registrazione. Tramite il
software Ops Center, gli operatori usufruiscono di immagini video in alta qualità e di
potenti strumenti di indagine.
Gli amministratori possono migrare su VideoXpert l'hardware e gli ambienti Endura e
Digital Sentry esistenti, assegnando nuove funzionalità ai componenti e riutilizzando
le infrastrutture di gestione video, pur conservando tutti i vantaggi legati a VideoXpert.
VideoXpert può anche utilizzare hardware di memorizzazione NSM5200/NSM5300 e
Digital Sentry come soluzioni di registrazione, salvaguardando i video archiviati su tali
dispositivi e usufruendo delle funzionalità di VideoXpert.
C4016S-C | 18/09/18 2
VideoXpert Enterprise v3.0 hardware e software
Specifiche del prodotto
In quanto sistemi distribuiti, le architetture VideoXpert Enterprise garantiscono che
non vi siano singoli punti deboli che potrebbero compromettere il sistema o i servizi di
registrazione video. Il sistema è progettato con più livelli di ridondanza, sia tramite
componenti hardware appositi che per mezzo di sofisticati schemi di failover e di registrazione ridondante, massimizzando così i tempi di attività del sistema. L'architettura
permette ai singoli componenti di continuare a funzionare nel caso di guasti verificatisi
in un altro punto del sistema.
VideoXpert può integrarsi nei sistemi fisici di sicurezza e in altri impianti degli edifici
per tenere sotto controllo ogni situazione. Essendo basato su standard aperti, VideoXpert include una API (Application Programming Interface), dei kit di sviluppo software
(SDK) e un supporto tecnico dedicato. In questo modo i "system manufacturer" possono sviluppare le proprie interfacce e sfruttare al meglio le funzionalità di VideoXpert.
VideoXpert supporta anche le videocamere IP di terze parti, per cui al momento di configurare il sistema è possibile scegliere tra centinaia di opzioni Pelco e di terze parti.
VideoXpert è formato da quattro componenti principali: Core, Media Gateway, VxOpsCenter e Storage Server. Core svolge le operazioni centrali di gestione, mantiene il
database del sistema, amministra i diritti e le autorizzazioni utente, instrada il traffico
dati e regola altre funzionalità centrali. Media Gateway gestisce tutte le richieste video
e fa in modo che gli utenti ad ogni livello di accesso alla rete (LAN, WAN e cellulare)
ricevano il tipo di video adatto alla propria applicazione. Il client VxOpsCenter è la console operatore con un'interfaccia potente e intuitiva da cui gli utenti possono vedere e
analizzare i video in tutto il sistema. Storage Server (VXS) registra i video e li mette a
disposizione degli utenti.
Core
Il cuore del sistema VideoXpert è costituito dal Core, che gestisce il database delle
telecamere e dei dispositivi di registrazione. Il Core lavora con VxToolbox, da dove
l'utente può configurare e gestire il sistema. Da VxToolbox si possono amministrare
gli account e le autorizzazioni utente, ma anche definire le funzioni e i dispositivi di
sistema ai quali gli utenti possono accedere. Per organizzare rapidamente le telecamere e i dispositivi facenti parti del sistema si possono creare e assegnare delle "etichette". Inoltre è possibile configurare e rispondere agli eventi nell'ambito del sistema.
VxPortal offre un accesso basilare alle risorse di streaming video affinché gli utenti in
possesso delle autorizzazioni necessarie possano visualizzare i video del sistema
anche senza un client hardware, servendosi semplicemente di un normale browser
Web.
Media Gateway
Il Media Gateway instrada il traffico video agli utenti che li richiedono. Quando un
utente richiede un flusso video, il Media Gateway raccoglie la richiesta e verifica se
l'utente dispone delle autorizzazioni adeguate per visionarlo. Se l'utente ha il diritto di
C4016S-C | 18/09/18 3
VideoXpert Enterprise v3.0 hardware e software
Specifiche del prodotto
visualizzare il flusso video, il Media Gateway collega l'utente al dispositivo corrispondente: a seconda dei casi può trattarsi di una telecamera, di un encoder o di un
registratore.
Come i server Core, i Media Gateway possono essere aggiunti a VideoXpert in
maniera modulare, consentendo a un sistema dotato di 1000 telecamere di supportare
20 utenti, oppure a un sistema con 100 telecamere di supportarne 200. Al sistema si
possono poi aggiungere altri Media Gateway in funzione delle proprie esigenze di
accesso alle immagini.
Combinazione Core/Media Gateway
Mentre è possibile sfruttare server Core e Media Gateway diversi per sistemi di una
certa scala, la maggior parte dei sistemi supporta agevolmente un singolo server che
funge da unità combinata, Core e Media Gateway, per il proprio server VideoXpert. Il
server "double-duty" offre la gamma completa di funzionalità VideoXpert che ci si può
attendere dai sistemi con meno di 2000 telecamere e meno di 100 utenti simultanei.
VxOpsCenter
VxOpsCenter è un'applicazione Windows che offre un ambiente ottimale da cui gli
utenti possono visionare i video in diretta e quelli registrati. Grazie ai decoder ottimizzati, VxOpsCenter supporta fino a sei monitor, ciascuno dei quali è in grado di
visualizzare contemporaneamente fino a 25 flussi video. Tramite VxOpsCenter gli
utenti possono configurare e richiamare intere aree di lavoro permettendo così agli
operatori di connettersi rapidamente ed essere subito produttivi.
L'applicazione fornisce dei meccanismi per ordinare le telecamere in base alle etichette e ad altri criteri, facilitando agli utenti il compito di trovare le telecamere di cui
hanno bisogno. Gli utenti possono passare senza soluzione di continuità dal video
live a quello registrato sul momento. Se dispongono delle autorizzazioni appropriate,
gli utenti possono anche condividere le aree di lavoro e persino utilizzare simultaneamente le stesse schede, facilitando la collaborazione nell'ambito delle operazioni di sorveglianza.
VxOpsCenter fornisce anche la Modalità Indagine, che permette agli utenti di creare
delle playlist a partire da più clip video contenenti scene importanti ai fini investigativi.
Gli utenti possono esportare e codificare le indagini, memorizzando i clip utili per
l'indagine in modo indipendente dalla memorizzazione video di rete del sistema, prevista per la conservazione e l'accesso rapido al materiale probatorio.
C4016S-C | 18/09/18 4
VideoXpert Enterprise v3.0 hardware e software
Specifiche del prodotto
VxOpsCenter supporta dei plug-in modulari
che offrono funzionalità aggiuntive agli operatori in base alle esigenze di sorveglianza.
Il plug-in Mapping consente loro di disporre
e reperire le telecamere sulle mappe. Grazie
alle mappe, gli operatori sono in grado di trovare la telecamera che offre il campo di
visione ricercato nel momento desiderato. Il
plug-in PlateSmart rileva i numeri delle
targhe automobilistiche per monitorare i veicoli di passaggio. Il plug-in eConnect
visualizza dati di gaming in tempo reale come sovrapposizione video.
Memoria
VideoXpert Storage (VXS) è una piattaforma di registrazione RAID 6 ad elevata disponibilità che cattura i video registrati per il sistema VideoXpert. Il sistema operativo del
sistema è contenuto su un'unità SSD per liberare più spazio e garantire un'elevata affidabilità; le unità disco rigido dell'array RAID sono accessibili dal lato frontale per facilitare la rimozione e la sostituzione delle unità guaste. I server di memorizzazione
mantengono anche i livelli di prestazioni sia in condizioni di errore normali che in
RAID, impedendo che peggiorino e garantendo che gli utenti possano sempre accedere ai video richiesti tramite VideoXpert.
Tramite ONVIF S e i relativi pacchetti di driver, VideoXpert Storage può contare sul
supporto nativo per le videocamere IP di terze parti; diventa così possibile integrare in
VideoXpert le proprie telecamere senza bisogno di costose interfacce di conversione.
È possibile configurare VideoXpert Storage mediante VxToolbox, in modo da facilitare la pianificazione delle registrazioni e assegnare le telecamere ai server di archiviazione. Storage supporta registrazioni di tipo movimento, allarme e allarme dovuti a
urti, per cui è sempre possibile catturare eventi relativi al proprio ambiente in alta qualità. Storage supporta la registrazione ridondante, garantendo la continuazione della
registrazione da parte di VideoXpert anche se un solo server Storage passa offline.
Topologia di sistema
VideoXpert Enterprise con aggregazione consente qualsiasi livello di espansione
dell'ambiente di sicurezza. Il sistema inizia con un solo server su cui gira il software
Core e Media Gateway. Si possono poi utilizzare dei client VxOpsCenter dedicati per
visionare video dal vivo o registrati, oppure ci si può servire di VxPortal che sfrutta
appieno la tecnologia dei browser HTML5 per offrire un'esperienza altrettanto soddisfacente quando non occorre un software client. Quando i requisiti di sorveglianza
aumentano, è possibile aggiungere dei server per espandere il sistema in modo modulare nello stesso ambiente, oppure si possono aggregare più sistemi VideoXpert Enterprise per fornire un solo punto di accesso alle reti gestionali.
C4016S-C | 18/09/18 5
VideoXpert Enterprise v3.0 hardware e software
Specifiche del prodotto
VideoXpert Accessory Server
VideoXpert Accessory Server si può installare per ottenere su reti di piccole dimensioni i servizi NTP, DHCP di base, failover attivo e bilanciamento del carico. Accessory Server offre una soluzione nativa e multifunzionale che consente di controllare i
tempi di sistema e accedere ai servizi da VideoXpert.
Quando funge da bilanciatore del carico, Accessory Server collega con un bridge
diversi server Core/Media Gateway (CMG) e ottimizza così le prestazioni assicurando
la ridondanza della propria rete VideoXpert. Con Accessory Server, si può aumentare
facilmente la capacità di rete di VideoXpert e garantire il tempo di attività del sistema,
in modo che gli utenti possano sempre accedere ai video.

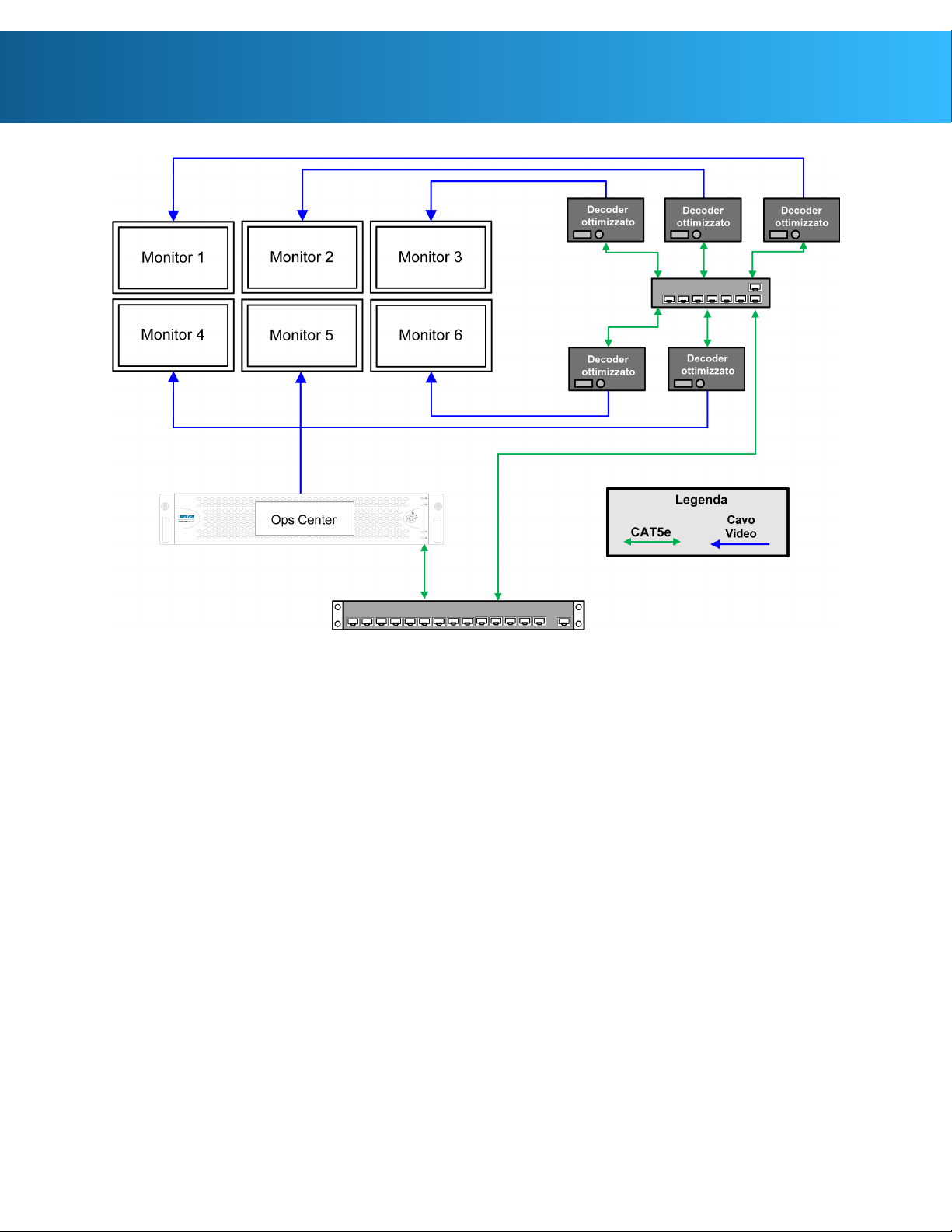

Topologia dell'area di lavoro dell'operatore
VxOpsCenter supporta fino a sei monitor: uno direttamente collegato a VxOpsCenter
e gli altri cinque gestiti in modo indipendente da encoder ottimizzati. Gli encoder ottimizzati consentono a ogni monitor collegato tramite una workstation di visualizzare
fino a 25 flussi video e di garantire comunque un'esperienza ottimale per l'utente.
C4016S-C | 18/09/18 6
VideoXpert Enterprise v3.0 hardware e software
Specifiche del prodotto
I monitor basati sugli encoder ottimizzati funzionano esattamente come i monitor
nativi; gli utenti possono spostare le finestre tra i monitor con la massima facilità. Tuttavia, quando l'utente richiede un flusso video o un plug-in, il decoder ottimizzato
comunica direttamente con i server VideoXpert per ottenere e decodificare il video.
Questo permette agli operatori di ottimizzare le funzionalità del display di VxOpsCenter senza rendere più complicata l'esperienza dell'utente.
Controlli operatore avanzati
Oltre al mouse e alla tastiera standard, le workstation VxOpsCenter supportano una
tastiera e un mouse avanzati (Enhanced Keyboard ed Enhanced Mouse), nonché il
KBD5000. La tastiera avanzata presenta dei tasti programmabili ai quali gli operatori
possono assegnare combinazioni per accedere rapidamente alle schede e alle aree
di lavoro preferite. Il nuovo Enhanced Mouse o il KBD5000 esistente vengono configurati per l'intera gamma di controlli VxOpsCenter. Un operatore può effettuare qualsiasi operazione con entrambi i controlli.
C4016S-C | 18/09/18 7
EXISTING KBD5000 ENHANCED KEYBOARD ENHANCED 3D MOUSE
VideoXpert Enterprise v3.0 hardware e software
Specifiche del prodotto
Specifiche tecniche
Hardware
Media
Elemento Core/CMG
Processore Intel® Xeon® E3-1275 v3 Intel® Core™ i7-
Memoria 32 GB
DDR3 ECC
Sistema operativo
Memoria SSD 480GB 120GB 200GB 256GB
HDD
Memoria 1 TB N/D Fino a 96 TB N/D
Livello
RAID
Capacità
effettiva
Unità ottica N/D DVD±RW N/D
Porte USB
USB 2.0 1x frontale, 2x posteriori 2x frontali, 2x poste-
USB 3.0 2x posteriori N/D
USB 3.1 N/D 1x frontale, 4x poste-
USB 3.1
Type-C
Microsoft® Windows®
Server2012 o 2016
N/D RAID 6 N/D
N/D
N/D 1x frontale
Gateway OpsCenter Memoria
8 GB DDR3 Non-ECC 32 GB DDR3 ECC 8 GB DDR4
Windows 7 (64
1
bit), Windows
10 (64bit)
Microsoft® Windows® Server 2012
1
o 2016
VXS-48: 32.70 TB
VXS-72: 54.50 TB
VXS-96: 76.40 TB
riori
Decoder*
7700T
Windows 10 IOT
Enterprise (Shared
Display Decoder)
N/D
N/D
riore
*EnhancedDecoder Accessory Server / Shared Display Decoders
C4016S-C | 18/09/18 8
VideoXpert Enterprise v3.0 hardware e software
Specifiche del prodotto
1
Anche se il sistema operativo server è supportato, quest'ultimo non supporta VxOpsCenter.
Requisiti minimi di sistema
1
Decoder
ottimizzato
Media
Elemento Core/CMG
Gateway
Processore Intel i7 CPU a 64 bit Intel® Xeon®E3-
OpsCenter e Shared
Display Decoder Memoria
1276 v3
Accessory
Server
Enhanced
Decoder e
Accessory
Servernon
Memoria 16 GB 8 GB 8 GB (2x 4 GB dual-
channel)
2
32 GB DDR3 ECC
sono disponibili sotto
forma di
distribuzione
Sistema operativo Microsoft® Windows®
Server2012 o 2016
Windows 7 SP1 o suc-
3
cessivo (64 bit)o Windows 10 (64 bit)
Microsoft® Windows® Server 2012
3
o 2016
software.
Vedere i
requisiti
minimi di
sistema Ops
Specifiche video
Sistema
Intel HDGraphics P4700 o migliore Interfaccia VGA
Center per
conoscere i
requisiti di
Interfaccia Gigabit Ethernet (1000Base-T)
Shared
Display
Decoder.
1
Distribuzioni esclusivamente software testate senza antivirus installato.
2
Il mancato utilizzo della memoria dual-channel potrebbe peggiorarele prestazioni quando si visualizzano i
video sui monitor locali
3
Anche se il sistema operativo server è supportato, quest'ultimo non supporta VxOpsCenter.
Specifiche video
Media
Elemento Core/CMG
Gateway
Sistema video Intel HD Graphics
P4700
Memoria Condivisa Condivisa: 1 GB per OPS-
Uscite video 2x DisplayPort, DVI-D,
VGA
Risoluzione max.
Porte
3840 x 2160 a 60 Hz 3840 x 2160
DisplayPort
DVI-D e VGA 1920 x 1200 a 60 Hz 1920 x 1200
C4016S-C | 18/09/18 9
OpsCenter e Shared
Display Decoder Memoria Decoder*
Intel HD Graphics P4700;
supporta upgrade opzionali
Interfaccia
VGA; i
modelli VSX
sono pro-
WKS6
gettati per
essere con-
figurati a
2x DisplayPort, DVI-D,
VGA; Supporta fino a 6
uscite perOPS-WKS6
distanza tra-
mite
un'interfaccia
Web
Intel HD
Condivisa
DisplayPort,
HDMI
a 60 Hz
1
VideoXpert Enterprise v3.0 hardware e software
Specifiche del prodotto
Media
Elemento Core/CMG
Standard video
NTSC 60 Hz 60 Hz
PAL 75 Hz 50 Hz
Gateway
OpsCenter e Shared
Display Decoder Memoria Decoder*
a 60 Hz
1
*EnhancedDecoder Accessory Server / Shared Display Decoders
1
Solo per Enhanced Decoder, la risoluzione massima è 1920 x 1080 a 60 Hz.
Collegamento in rete
Media
Elemento Core/CMG
Interfaccia Porte Gigabit Ethernet (1000Base-T) (2x) Porta Giga-
Capacità di trasmissione
Versione IP IPv4 e IPv6 IPv4
N/D 450Mbps in regi-
Gateway
OpsCenter e Shared
Display Decoder Memoria Decoder*
bit Ethernet
(1000BaseT) (1x)
N/D
strazione / 176
Mbps in riproduzione (simultaneamente)
*EnhancedDecoder Accessory Server / Shared Display Decoders
Pannello anteriore
OpsCenter
e Shared
Media
Elemento Core/CMG
Pulsanti Alimentazione, configurazione/reset Alimentazione
Spie
Stato unità Verde, ambra, rosso Blu, rosso, spento Bianco, bianco
Rete principale Verde, ambra, rosso Verde, spento Verde, aran-
Rete secondaria Verde, ambra, rosso Verde, spento N/D
Stato software Verde, ambra, rosso (in base alla dia-
gnostica)
Stato del disco rigido Verde, rosso, spento (dietro la
lunetta)
Gateway
Display
Decoder Memoria Decoder*
lampeggiante
cione, spento
N/D N/D
Unità disco OS
(SSD): ambra,
spento
Unità disco RAID:
Blu, rosso, spento
Ambra, spento
Bianco lampeggiante
C4016S-C | 18/09/18 10
VideoXpert Enterprise v3.0 hardware e software
Specifiche del prodotto
Media
Elemento Core/CMG
Stato alimentazione N/D Verde, spento N/D
Stato di guasto
dell'alimentazione
N/D Rosso, off N/D
Gateway
*EnhancedDecoder Accessory Server / Shared Display Decoders
Alimentazione
Media
Elemento Core/CMG
Ingresso alimentazione 100 ... 240VAC 50/60 Hz, selezione automatica
ALIMENTAZIONE Interna Interna, ridondante Esterna,
Consumo energetico
100VAC 160 W, 1,60 A, 547 BTU/H N/D 19,5VDC,
115VAC 160 W, 1,39 A, 547 BTU/H N/D
120VAC N/D 414W, 3,45A, 1411
220VAC 160 W, 0,72 A, 547 BTU/H N/D
240VAC N/D 406W, 1,69A,1386
Gateway
OpsCenter
e Shared
Display
Decoder Memoria Decoder*
OpsCenter e
Shared Display
Decoder Memoria Decoder*
65W
3,34A
BTU/H
BTU/H
1
1
*EnhancedDecoder Accessory Server / Shared Display Decoders
1
Consumo elettrico basato sulla capacità massima.
Specifiche ambientali
OpsCenter e
Elemento Core/CMG
Temperatura
d'esercizio
Non in esercizio
Temperatura
Umidità relativa in
esercizio
Non in esercizio
Umidità relativa
10 ... 35 °C (32 ... 95 °F) sulla presa d'aria dell'unità (lato frontale) 5° ... 35°C
–40... 65 °C (–40 ... 149 °F) –40° ... 60°C
20% ... 80%,
senza condensa
10% all'ora 5% ... 95%,
Media Gateway
Shared Display
Decoder
Memoria Decoder*
(41° ... 95°F)
–40° ... 65°C
(–40° ... 140°F)
20% ... 95%,
senza condensa
senza condensa
(–40° ...
149°F)
20% ... 80%,
senza condensa
10% all'ora
C4016S-C | 18/09/18 11
VideoXpert Enterprise v3.0 hardware e software
Specifiche del prodotto
Elemento Core/CMG
Altitudine di esercizio
Vibrazioni in esercizio
–15... 3.048 m (–50... 10,000 ft)
0,25 G a 3 Hz ... 200 Hz con una frequenza di scansione di 0,5 ottave/minuto
Media Gateway
*EnhancedDecoder Accessory Server / Shared Display Decoders
l La temperatura in corrispondenza del punto di presa d’aria dell’unità può essere
notevolmente superiore alla temperatura ambiente. Sulla temperatura incidono
la configurazione dell’armadio rack, la disposizione sul pavimento, la strategia
di condizionamento dell’aria e altri fattori. Per prevenire cali di prestazioni e
danni all’unità, accertarsi che la temperatura dell’unità rientri sempre entro i limiti
d’esercizio.
Specifiche fisiche
OpsCenter e
Shared Display
Decoder
Memoria Decoder*
0,66 GRMS
OpsCenter e
Media
Elemento Core/CMG
Struttura Struttura esterna in acciaio e plastica
Finitura
Finitura – Pan-
nello frontale
Finitura –
Telaio
Dimensioni
(P x L x A)
Montaggio
(RU)
Peso unità 13,06 kg
Grigio scuro con cappucci in argento metallizzato Nero
Grigio scuro Argento Nero
50,8 x 43,4 x 8,9 cm (20 x 17.1 x 3.5 in) 64,8 x 43,7 x 13,2
2 RU 3 RU N/D (montaggio
(28.8 lb)
Gateway
12,38 kg (27.29 lb) 35,5 kg (78 lb) 1,41 kg (3.12 lb)
Shared Display
Decoder Memoria Decoder*
3,6 x 17,8 x 18,2
cm(25 x 17.2 x 5.2
in)
cm (1.14 x 7.0 x
7.2 in)
incluso)
*EnhancedDecoder Accessory Server / Shared Display Decoders
Licenze software, server e modelli di workstation
I server, le workstation, i registratori Pelco e alcune funzionalità software e upgrade di
piattaforme richiedono licenze di attivazione. Le telecamere aggregate e le videocamere registrate per VideoXpert Storage richiedono una singola licenza per ogni
canale. Contattare l'ufficio vendite Pelco per tutte le attrezzature e licenze necessarie
a supporto del proprio ambiente.
Data la complessità delle configurazioni di rete e di sistema per le grandi distribuzioni,
VideoXpert Enterprise richiede una certificazione di formazione o un'installazione
C4016S-C | 18/09/18 12
VideoXpert Enterprise v3.0 hardware e software
Specifiche del prodotto
eseguita da Pelco Professional Services. Anche se non è richiesta per le distribuzioni
Enterprise, si consiglia di fare ricorso a installatori e amministratori di sistema in possesso della certificazione Pelco.
Modello Descrizione
E1-CMG-SVRP Hardware all-in-one VideoXpert Core e Media Gateway; cavi di alimentazioneEU,
USA e Regno Unito inclusi
E1-COR-SVRP Hardware server VideoXpert Core; cavi di alimentazioneEU, USA e Regno Unito
inclusi
E1-MGW-SVRP Hardware server Media Gateway; cavi di alimentazione EU, USA e Regno Unito
inclusi
E1-1C Licenza per telecamera
E1-OPS-WKSP Workstation OpsCenter; cavi di alimentazione EU, USA e Regno Unito inclusi
U1-OPS-WKS6P Workstation OpsCenter con scheda grafica aggiornata che supporta fino a 6 moni-
tor tramite decoder ottimizzati (D10U-A2-DEC). Cavi di alimentazioneEU, USA e
RegnoUnito inclusi
Certificazioni
Al momento della pubblicazione le certificazioni per prodotti di Classe A sono in corso
di rilascio. Contattare lo stabilimento di produzione, consultare il nostro sito Web
(www.pelco.com) o l'aggiornamento B.O.S.S.® più recente per conoscere lo stato corrente delle certificazioni.
Enhanced
3D Mouse /
Media
Voce Core/CMG
CE Classe A Classe A Classe A Classe A Classe B Classe B Classe B
FCC, Part 15 Classe A Classe A Classe A Classe A Classe B Classe B Classe B
ICES-003 Classe A Classe A Classe A Classe A Classe B Classe B Classe B
UL/cUL X X X X X X
C-Tick X X X X X X X
CCC X X X X X
KC X X X X X X
Gateway OpsCenter Memoria Decoder*
3DX-600-
3DMOUSE
Ehnanced
Keyboard /
Y-U0023-
G910KBD
*EnhancedDecoder Accessory Server / Shared Display Decoders
C4016S-C | 18/09/18 13
VideoXpert Enterprise v3.0 hardware e software
Specifiche del prodotto
Modelli di memorie di massa
Memoria
di
massa
Modello
(in TB) Codice Paese (opzionale) Descrizione
VxS 48 US = Nord America
EUK = Europa/Regno Unito
VXS con 48 TB di memoriadi massa (32,70 TB
effettivi)
72 VXS con 72 TB di memoriadi massa (54,50 TB
effettivi)
96 VXS con 96 TB di memoriadi massa (76,40 TB
effettivi)
VideoXpert Player
VxPlayer decodifica, convalida e riproduce esportazioni protette dei playback a partire
da VideoXpert. Questo lettore può essere scaricato direttamente da VideoXpert
insieme a un file video esportato oppure da Pelco.com. Qui di seguito sono specificati
i requisiti minimi di sistema per i sistemi non VideoXpert su cui gira il lettore VxPlayer.
Requisiti hardware
l Processore Dual Core i5 2.67 GHZ
l 4 GB di RAM
l 200+ GB di spazio libero su HDD o superiore
l GPU che supporta OpenGL 3.0 o superiore
l Risoluzione schermo 1024 x 768 o superiore
l Scheda di rete 100/1000 Ethernet
l Scheda audio
Requisiti software
l Windows 7 Pro o Ultimate 64 bit o superiore
l .NET 4.6.1 o superiore
l OpenGL 3.0 o superiore
l Direct3D 9 o superiore
Sicurezza
VideoXpert include le seguente funzioni di sicurezza:
C4016S-C | 18/09/18 14
VideoXpert Enterprise v3.0 hardware e software
Specifiche del prodotto
l Autenticazione del client
l Password salvate solo in formato crittografato
l Ruoli e autorizzazioni configurabili
l Rapporti delle azioni dell'utente
l Crittografia basata su TLS con protocollo HTTPS
l Supporto dell'esecuzione con antivirus
l Possibilità di crittografare le esportazioni
l Clock di sistema sincronizzati via NTP
Lingue supportate
Le interfacce di VxOpsCenter e VxToolbox sono disponibili nelle lingue seguenti:
l Arabo
l Portoghese brasiliano
l Tedesco
l Francese
l Italiano
l Coreano
l Russo
l Cinese semplificato
l Spagnolo latinoamericano
l Turco
Accessori in dotazione
l Tastiera (modelli Core, Media Gateway, CMG e Ops Center)
l Mouse (modelli Core, Media Gateway, CMG e Ops Center)
l Unità disco USB contenente le informazioni relative alle risorse e al ripristino
C4016S-C | 18/09/18 15
VideoXpert Enterprise v3.0 hardware e software
Specifiche del prodotto
l Kit di montaggio su rack
l Cavo di alimentazione (modelli su cui è previsto)
Accessori di alimentazione opzionali
l PWRCRD-S-AR Cavo di alimentazione standard, Argentina
l PWRCRD-S-AU Cavo di alimentazione standard, Australia
l PWRCRD-S-EU Cavo di alimentazione standard, Europa
l PWRCRD-S-UK Cavo di alimentazione standard, Regno Unito
l PWRCRD-S-US Cavo di alimentazione standard, Stati Uniti
l PWRCRD-R-AR Cavo di alimentazione tondo, Argentina
l PWRCRD-R-AU Cavo di alimentazione tondo, Australia
l PWRCRD-R-EU Cavo di alimentazione tondo, Europa
l PWRCRD-R-UK Cavo di alimentazione tondo, Regno Unito
l PWRCRD-R-US Cavo di alimentazione tondo, Stati Uniti
VideoXpert Accessory Server
l VX-A3-ACC VideoXpert Accessory Server con cavo di alimentazione per USA,
Europa e Regno Unito
VxOpsCenter Accessori opzionali per client
l VX-A3-DEC Enhanced Decoder e supporto con cavo di alimentazione per USA,
Europa e Regno Unito
l VX-A3-SDD Shared Display Decoder con cavo di alimentazione per USA,
Europa e Regno Unito
l 3DX-600-3DMOUSE Mouse 3D avanzato e joystick
l Y-U0023-G910KBD Tastiera avanzata
l A1-KBD-3D-KIT2 Kit combinato tastiera avanzata e mouse 3D avanzato
C4016S-C | 18/09/18 16
VideoXpert Enterprise v3.0 hardware e software
Specifiche del prodotto
Accessori per Storage Server
l VXS-HDD-6TB Disco rigido sostitutivo da 6 TB e supporto per modelli VXS
Standard/organizzazioni
l Pelco è membro dell'MPEG-4 Industry Forum
l Pelco è un membro dell'Universal Plug and Play (UPnP) Forum, Steering Com-
mittee
l Pelco è membro dell'Universal Serial Bus (USB) Implementers Forum
l Pelco contribuisce all'International Standards for Organization/Electrotechnical
Commission (ISO/IEC) Joint Technical Committee 1(JTC1), "Information Technology", Subcommittee 29, Working Group 11
l Conforme allo standard ISO/IEC 14496 (anche noto come MPEG-4)
l Conforme all'International Telecommunication Union (ITU) Recommendation
G.711, "Pulse Code Modulation (PCM) of Voice Frequencies"
l Conformità Open Network Video Interface Forum (ONVIF) Profile S
C4016S-C | 18/09/18 17
VideoXpert Enterprise v3.0 hardware e software
Specifiche del prodotto
Pelco, Inc.
625 W. Alluvial, Fresno, California 93711 United States
Tel. (800) 289-9100
Fax. (800) 289-9150
Tel. International +1 (559) 292-1981
Fax. International +1 (559) 348-1120
www.pelco.com
Pelco,il logo Pelcoe glialtri marchi associatiai prodotti Pelcocitatiin questa pubblicazione sono marchi di fabbrica di Pelco, Inc. o delle
sue affiliate. I logo ONVIF e ONVIF sono marchiregistrati di ONVIF Inc. Tutti gli altri nomi di prodotti e servizi sono di proprietà delle
rispettivesocietà.Le specifiche e la disponibilità dei prodotti sono soggette a modifiche senzapreavviso.
© Copyright 2018, Pelco, Inc. Tutti i dirittiriservati.
Loading...
