Pelco SRXP4-2V10-IMD, SRXP4-2V10-IMD-IR, SRXP4-2V10-EMD, SRXP4-2V10-EMD-IR, SRXP4-3V10-IMD specification sheets [pl]

KAMERY SERII SARIX®PROFESSIONAL 4

2 MP 3 MP 5 MP

Seria Sarix® Professional 4 to wszechstronne, ekonomiczne rozwiązanie zabezpieczające oulepszonych możliwościach
obrazowania. Linia kamer może generować wysokiej jakości wideo z ostrymi szczegółami nawet w warunkach słabego
oświetlenia. Seria jest odporna na warunki pogodowe i uderzenia, co czyni ją optymalnym wyborem do różnych gałęzi
przemysłu i skomplikowanych środowisk pracy.

Ta wyposażona w technologię Pelco Smart Analytics i obsługiwana przez firmę Motorola Solutions seria pomaga wykrywać
krytyczne zdarzenia i zwiększać wydajność pracy zespołów bezpieczeństwa poprzez przyspieszenie reakcji w czasie
rzeczywistym i dochodzeń kryminalnych.

CECHY

POPRAWIONA JAKOŚĆ OBRAZU

Zapewnia wysokiej jakości wideo z ostrymi szczegółami.
Realny WDR pozwala kamerze skutecznie rejestrować
szczegóły zarówno w jasnych, jak i ciemnych obszarach sceny.

ROZWIĄZANIE PELCO SMART ANALYTICS WSPIERANE PRZEZ FIRMĘ MOTOROLA SOLUTIONS

Wykrywa i klasyfikuje więcej obiektów, zapewniając większą
dokładność i szybsze reakcje, nawet w przypadku zatłoczonych
scen.

ZGODNOŚĆ Z ONVIF

Zgodność z ONVIF Profile S, G, T i M umożliwia łatwą
integrację z istniejącą infrastrukturą ONVIF. Zintegrowane
zPelco VideoXpert i innymi wiodącymi systemami zarządzania
wideo.

ONVIF jest znakiem towarowym firmy Onvif, Inc.

®

MODUŁOWA KONSTRUKCJA (WYBRANE MODELE)

Prosta i intuicyjna instalacja.

ODPORNE NA WARUNKI POGODOWE I UDERZENIA

Stopień ochrony IP66/IP67 i Type 4X oraz stopień odporności na
uderzenia IK10 w zakresie odporności na wandalizm.

5-LETNIA WIODĄCA W BRANŻY GWARANCJA

Montaż w zakładach produkcyjnych w Ameryce Północnej,
zpięcioletnią gwarancją.

SPECYFIKACJE

PARAMETRY OBRAZU 2,0 MP 3,0 MP

Czujnik obrazu 1 CMOS ze skanowaniem progresywnym 2,8 cala

Obszar obrazowania (poz. × pion.)

Współczynnik proporcji 16 × 9 4 × 3

Zakres
dynamiczny

Tryb pracy kamery nd. nd.

Maks. liczba klatek

Rozdzielczości
przesyłania
strumieniowego

Zarządzanie przepustowością Technologia Pelco Smart Compression; tryb bezczynności sceny

Filtr redukcji szumów 3D Obsługiwany

1

Dostępne opcje strumienia mogą się różnić w zależności od kombinacji rozdzielczości i liczby klatek na sekundę wybranych dla poszczególnych strumieni, a także trybu pracy kamery.

WDR wył. 83 dB

WDR wł. 126 dB 130 dB

Strumień
główny

Strumień
poboczny

1

Strumień
trzeciorzędny

5,57 mm × 3,13 mm
0,219 cala × 0,123 cala

(50 Hz/60 Hz): 50 liczba klatek na
sekundę/60 liczba klatek na sekundę

1920 × 1080, 1440 × 1080

1920 × 1080, 1280 × 720, 768 × 432,
640 × 360, 512 × 288, 384 × 216,
1440 × 1080, 1280 × 960, 960 × 720,
800 × 600, 640 × 480, 384 × 288

640 × 360, 512 × 384 640 × 360, 640 × 480 640 × 360, 512 × 384

5,18 mm × 3,89 mm
0,204 cala × 0,153 cala

(50 Hz/60 Hz): 25 liczba klatek na sekundę/30 liczba klatek na sekundę

2048 × 1152, 1920 × 1080,
2048 × 1536, 1792 × 1344

1760 × 1320, 1600 × 1200, 960 × 720,
384 × 216, 1600 × 1200, 1280 × 960,
960 × 720, 640 × 480, 512 × 384, 384 × 288

5,0 MP

Pełna funkcja/wysoka liczba klatek
nasekundę

2560 × 1440, 1920 × 1080,
2592 × 1944, 2240 × 1680

1920 × 1080, 1280 × 720, 768 × 432,
640 × 360, 512 × 288, 384 × 216,
1600 × 1200, 1440 × 1080, 1280 × 960,
800 × 600, 640 × 480, 512 × 384, 384 × 288,
368 × 264

ZASIĘG OBIEKTYWU
IREFLEKTORA
PODCZERWIENI

Maksymalny
zasięg reflektora
podczerwieni
(diody LED
odużej mocy
850nm)

Minimalne
oświetlenie

(przy szybkości
migawki
wynoszącej 33 ms)

Poziomy
Kąt widzenia

Pionowy
Kąt widzenia

Maksymalna przysłona F1,6 F1,7 F1,7

Regulacja przysłony Zdalny zoom i ostrość, autofokus, filtr odcinający podczerwień

Kopuła
wewnętrzna

Kopuła
zewnętrzna

Typu bullet 50 m 60 m 80 m

2,0 MP

3,0 MP/
5,0 MP

2,0 MP 31–101° nd. nd.

3,0 MP/
5,0 MP

2,0 MP 17–53° nd. nd.

3,0 MP/
5,0 MP

3,4–10,5 MM
(KOPUŁKOWA / TYPU BULLET)

30 m nd. nd.

40 m nd. nd.

Z podczerwienią: 0 luksów
w trybie monochromatycznym
Bez podczerwieni: 0,01 luksa
w trybie kolorowym;
0,005 luksa w trybie monochromatycznym

Z podczerwienią: 0 luksów w trybie monochromatycznym
Bez podczerwieni: 0,04 luksa w trybie kolorowym;
0,02 luksa w trybie monochromatycznym

28–95° 10–28° 7–57°

21–69° 7–21° 5–44°

10,9–29 MM
(TYLKO TYPU BULLET)

nd. nd.

4,8–40,8 MM
(TYLKO TYPU BULLET)

[e-mail]|pelco.com 2

KONTROLA OBRAZU

Metoda kompresji obrazu H.264, H.265, Motion JPEG, inteligentna kompresja Pelco

Przesyłanie strumieniowe Wielostrumieniowy H.264, wielostrumieniowy H.265, Motion JPEG

Elektroniczna kontrola migawki Automatyczna, ręczna (od 1/30000 s do 1/7,5 s)

Kontrola dzień/noc Automatyczna, ręczna

Kontrola migotania 50 Hz, 60 Hz

Regulacja przysłony Przysłona P

Balans bieli Automatyczna, ręczna

Kompensacja podświetlenia Regulowana

Strefy prywatności Do 64 stref

SIEĆ

Sieć 100BASE-TX

Typ okablowania CAT5

Sieć Złącze RJ45

ONVIF Zgodność z ONVIF® Profile S, Profile T, Profile G i Profile M (www.onvif.org)

Bezpieczeństwo

Protokoły IPv6, IPv4, HTTP, HTTPS, SOAP, DNS, NTP, RTSP, RTCP, RTP, TCP, UDP, IGMP, ICMP, DHCP, Zeroconf, ARP, HSTS

Protokoły przesyłania
strumieniowego

Protokoły zarządzania
urządzeniami

Ochrona hasłem, szyfrowanie HTTPS, uwierzytelnianie skrótowe, uwierzytelnianie WS, dziennik dostępu użytkownika,
uwierzytelnianie oparte na porcie 802.1x, FIPS 140-2 L1 (z opcjonalną licencją na kamerę), wbudowany moduł TPM z certyfikatem
FIPS 140-2 L3

RTP/UDP, multicast RTP/UDP, RTP/RTSP/TCP, RTP/RTSP/HTTP/TCP, RTP/RTSP/HTTPS/TCP, HTTP

SNMP v2c, SNMP v3

URZĄDZENIA PERYFERYJNE

Wbudowana pamięć masowa GniazdomicroSD/microSDHC/microSDXC — wymagana karta klasy szybkości spełniającej wymagania wideo. Zalecana klasa

Port USB USB 2.0

V10 lub lepsza. Testowana karta 1 TB.

AUXILIARY I/O

Metoda kompresji dźwięku G.711 PCM 8 kHz, Opus

Wejście/wyjście audio We/wy na poziomie linii

Zewnętrzne terminale we/wy Wejście alarmu, wyjście alarmu

Mikrofon (kopułkowa do
zastosowań wewnętrznych)

Opcjonalny mikrofon jest sprzedawany oddzielnie tylko w przypadku kamery kopułkowej do zastosowań wewnętrznych

MECHANICZNE
(KAMERA KOPUŁKOWA) MONTAŻ POWIERZCHNIOWY MONTAŻ SUFITOWY MONTAŻ NA ZAWIESZCE

Wymiary

Waga 0,81 kg 0,80 kg 1,07 kg

Maks. grubość sufitu

Obudowa kopuły

Korpus

Obudowa

Wykończenie

Zakres regulacji Obrót 360°, pochylenie 30–95° (zalecane), pochylenie 8–95° (maksymalne), azymut ±180°

Gł. 156 mm × wys. 116 mm;
Gł. 6,1 cala × wys. 4,6 cala

nd. 25 mm (1,0 cal) nd.

Poliwęglan

Poliwęglan

Poliwęglan

Tworzywo sztuczne, formowane wtryskowo, Pantone 427C

Gł. 174 mm × wys. 165 mm;
Gł. 6,8 cala × wys. 6,5 cala

Gł. 155 mm × wys. 169 mm;
Gł. 6,1 cala × wys. 6,7 cala

[e-mail]|pelco.com 3

MECHANICZNE (KAMERA TYPU BULLET) 3,4–10,5 MM 10,9–29 MM 4,8–40,8 MM

Wymiary
(Dł. x szer. x
wys.)

Waga

Korpus Aluminium

Obudowa Aluminium

Wykończenie Malowanie proszkowe, kolor zbliżony do Pantone 427C

Zakres regulacji Poziomo ±175°, pionowo ±90°, azymut ±175°

Kamera z puszką
przyłączeniową

Kamera 1,31 kg 1,35 kg

Kamera z puszką
przyłączeniową

294 mm × 126 mm × 104 mm;
11,6 cala × 5,0 cali × 4,1 cala

1,78 kg 1,82 kg

312 mm × 126 mm × 104 mm;
12,3 cala × 5,0 cali × 4,1 cala

ELEKTRYCZNE

Źródło energii PoE: Zgodność z IEEE 802.3af, klasa 3, gniazdo Aux 12 V DC

Zachowanie
oświetlacza IR

Zapasowa bateria RTC Litowo-manganowa 3 V

PoE

Pamięć 1 GBRAM, 512 MBFlash

Kopuła

Typu bullet Oświetlacz IR wyłączy się, jeśli temperatura osiągnie 60°C (140°F) lub więcej.

Kopuła
wewnętrzna

Zewnętrzna
Kopuła

Typu bullet Maks. 13 W

Oświetlacz IR wyłączy się, jeśli temperatura osiągnie 60°C (140°F) lub więcej. Oświetlacz będzie działał z mocą 50%,
jeślitemperatura wynosi od 40°C (104°F) do 52°C (117°F). Histereza: -2°C (-3,6°F)

Maks. 10 W (8 W bez podczerwieni lub przy wyłączonej podczerwieni)

Maks. 13 W (8 W bez podczerwieni lub przy wyłączonej podczerwieni)

CZYNNIKI ZEWNĘTRZNE KOPUŁA WEWNĘTRZNA KOPUŁA ZEWNĘTRZNA TYPU BULLET

Temperatura robocza Od -10°C do 60°C (od -14°F do 140°F) Od -40°C do 60°C (od -40°F do 140°F) Od -40°C do 60°C (od -40°F do 140°F)

Temperatura magazynowania Od -10°C do 70°C (od -14°F do 158°F)

Bezwzględna temperatura
maksymalna

Wilgotność 0–95% bez kondensacji

74°C (165°F) zgodnie z NEMA TS2 (temp.), paragraf 2.2.7.2–2.2.7.7

CERTYFIKATY KOPUŁA WEWNĘTRZNA KOPUŁA ZEWNĘTRZNA TYPU BULLET

Certyfikaty/zgody UL, cUL, CE, UKCA, ROHS, RCM, NOM

Bezpieczeństwo UL/CSA/EN/IEC 62368-1, IEC 62471

Wpływ IEC/EN 62262 (IK 10), stopień

Środowisko

Emisje elektromagnetyczne FCC Part 15 Subpart B (Class B), IC ICES-003 (Class B), EN 55032 (Class B), EN 61000-6-3, EN 61000-3-2, EN 61000-3-3

Odporność elektromagnetyczna EN 55035, EN 61000-6-1, EN 50130-4, EN 50121-4

ochrony IP52 zgodnie z IEC 60529

IEC/EN 62262 (IK 10), IEC 60529 —
stopień ochrony IP66, IP67, Typ 4X, IEC
60068-2-1, IEC 60068-2-2, IEC 60068-2-6,
IEC 60068-2-14, IEC 60068-2-27

IEC/EN 62262 (IK 10), IEC 60529 —
stopień ochrony IP66, IP67, Typ 4X, IEC
60068-2-1, IEC 60068-2-2, IEC 60068-2-6,
IEC 60068-2-14, IEC 60068-2-27

[e-mail]|pelco.com 4

DANE TECHNICZNE ANALIZY

OBSŁUGIWANE ZDARZENIA ANALIZY

Obiekty w obszarze Zdarzenie jest wyzwalane, gdy wybrany obiekt zostaje przemieszczony do interesującego regionu.

Przemieszczanie się
przedmiotów

Obiekty przekraczające
promień

Obiekt pojawił się na obszarze
lub na niego wkroczył

Obiekt nieobecny na obszarze Zdarzenie jest wyzwalane, gdy na interesującym obszarze nie ma żadnych obiektów.

Obiekt wkroczył na obszar Zdarzenie jest wyzwalane, gdy określona liczba obiektów wkroczyła na interesujący obszar.

Obiekt opuścił obszar Zdarzenie jest wyzwalane, gdy określona liczba obiektów opuściła interesujący obszar.

Obiekt zatrzymał się na
obszarze

Naruszenie kierunku Zdarzenie jest wyzwalane, gdy obiekt porusza się w zabronionym kierunku.

Wykrycie manipulacji Zdarzenie jest wyzwalane w przypadku nieoczekiwanej zmiany sceny.

Zdarzenie jest wyzwalane, gdy wybrany obiekt zostaje przemieszczony do interesującego regionu, a następnie pozostanie w nim
przez dłuższą ilość czasu.

Zdarzenie jest wyzwalane, gdy określona liczba obiektów przekroczy kierunkowy promień skonfigurowany w polu widzenia kamery.
Promień może być jednokierunkowy lub dwukierunkowy.

Zdarzenie jest wyzwalane, gdy dowolny obiekt wkroczy na interesujący obszar. Tego zdarzenia nie można użyć do zliczania
obiektów.

Zdarzenie jest wyzwalane, gdy obiekt przemieści się na interesujący obszar, a następnie zatrzyma się na określony czas.

WYMIARY KONTURU

KAMERA KOPUŁOWA Z MONTAŻEM POWIERZCHNIOWYM

KAMERA KOPUŁOWA Z MONTAŻEM SUFITOWYM

[X.X] CALE

X MM

[e-mail]|pelco.com 5

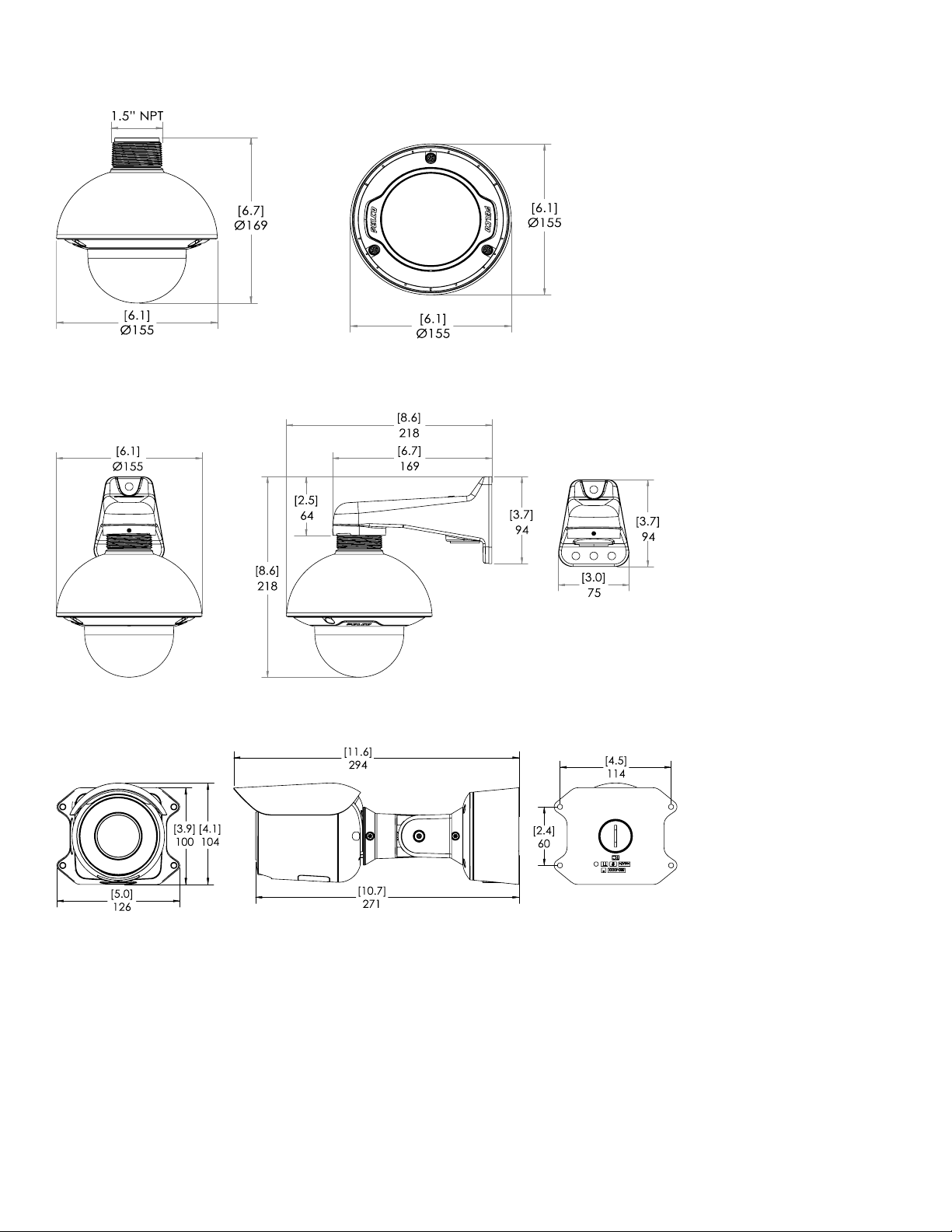

KAMERA KOPUŁOWA Z ADAPTEREM NPT

KAMERA KOPUŁOWA Z ADAPTEREM NPT I PRZYWIESZKĄ DO MONTAŻU NA ŚCIANIE (WMVE-AW)

KAMERA TYPU BULLET (3,4–10,5 MM I 10,9–29 MM)

[e-mail]|pelco.com 6

KAMERA TYPU BULLET (4,8–40,8 MM)

PUSZKA PRZYŁĄCZENIOWA TYPU BULLET

DANE DOTYCZĄCE ZAMÓWIENIA

KAMERA TYPU BULLET

NUMER MODELU MP WDR ANALITYKA OBIEKTYW IR

SRXP4-2V10-EBT-IR 2.0 ✓ ✓ 3,4–10,5 mm ✓ ✓ ✓ ✓

SRXP4-3V10-EBT-IR 3.0 ✓ ✓ 3,4–10,5 mm ✓ ✓ ✓ ✓

SRXP4-3V29-EBT-IR 3.0 ✓ ✓ 10,9–29 mm ✓ ✓ ✓ ✓

SRXP4-3V40-EBT-IR 3.0 ✓ ✓ 4,8–40,8 mm ✓ ✓ ✓ ✓

SRXP4-5V10-EBT-IR 5.0 ✓ ✓ 3,4–10,5 mm ✓ ✓ ✓ ✓

SRXP4-5V29-EBT-IR 5.0 ✓ ✓ 10,9–29 mm ✓ ✓ ✓ ✓

SRXP4-5V40-EBT-IR 5.0 ✓ ✓ 4,8–40,8 mm ✓ ✓ ✓ ✓

IP66/IP67,

TYPE4X

KAMERA KOPUŁOWA

NUMER MODELU MP WDR ANALITYKA OBIEKTYW IR

SRXP4-2V10-IMD 2.0 ✓ ✓ 3,4–10,5 mm ✓ ✓

SRXP4-2V10-IMD-IR 2.0 ✓ ✓ 3,4–10,5 mm ✓ ✓ ✓

SRXP4-2V10-EMD 2.0 ✓ ✓ 3,4–10,5 mm ✓ ✓ ✓

SRXP4-2V10-EMD-IR 2.0 ✓ ✓ 3,4–10,5 mm ✓ ✓ ✓ ✓

SRXP4-3V10-IMD 3.0 ✓ ✓ 3,4–10,5 mm ✓ ✓

SRXP4-3V10-IMD-IR 3.0 ✓ ✓ 3,4–10,5 mm ✓ ✓ ✓

SRXP4-3V10-EMD 3.0 ✓ ✓ 3,4–10,5 mm ✓ ✓ ✓

IP66/IP67,

TYPE4X

INTELIGENTNA

KOMPRESJA

INTELIGENTNA

KOMPRESJA

TECHNOLOGIA

SUREVISION

TECHNOLOGIA

SUREVISION

[e-mail]|pelco.com 7

NUMER MODELU MP WDR ANALITYKA OBIEKTYW IR

SRXP4-3V10-EMD-IR 3.0 ✓ ✓ 3,4–10,5 mm ✓ ✓ ✓ ✓

SRXP4-5V10-IMD 5.0 ✓ ✓ 3,4–10,5 mm ✓ ✓

SRXP4-5V10-IMD-IR 5.0 ✓ ✓ 3,4–10,5 mm ✓ ✓ ✓

SRXP4-5V10-EMD 5.0 ✓ ✓ 3,4–10,5 mm ✓ ✓ ✓

SRXP4-5V10-EMD-IR

5.0 ✓ ✓ 3,4–10,5 mm ✓ ✓ ✓

IP66/IP67,

TYPE4X

INTELIGENTNA

KOMPRESJA

TECHNOLOGIA

SUREVISION

AKCESORIA

NUMER CZĘŚCI OPIS

WMVE-AW Ramię do montażu ściennego przywieszki NPT 1,5 cala

PA101-AW Adapter do montażu słupkowego WMVE-AW

IMM-CM-AW Montaż narożny WMVE-AW

USB-AC56-NA-MSI Zestaw instalacji adaptera USB WiFi (Ameryka Północna)

USB-AC56-EU-MSI Zestaw instalacji adaptera USB WiFi (Europa)

SLSPCIL-1001 Adapter do instalacji sufitowej do kamery kopułowej Sarix Pro 4

SRXP4-PM-1E Adapterdo przywieszki NPT do kamery kopułowej Sarix Pro 4

DCLPNL-1001 Metalowy panel sufitowy do montażu sufitów podwieszanych

SRXP4-DMSLD Osłona przeciwdeszczowa do kamery kopułowej Sarix Pro 4

ACMICR-1001 Akcesorium mikrofonowe do wewnętrznej kamery kopułowej Sarix Pro 4

SRXP4-LD-1E Przezroczysta dolna kopuła do zewnętrznej kamery kopułowej Sarix Pro 4

SRXP4-LD-0E Przydymiona dolna kopuła do zewnętrznej kamery kopułowej Sarix Pro 4

SRXP4-LD-1I Przezroczysta dolna kopuła do wewnętrznej kamery kopułowej Sarix Pro 4

SRXP4-LD-0I Przydymiona dolna kopuła do wewnętrznej kamery kopułowej Sarix Pro 4

CNCVR-1001 Adapter przepustu kablowego 3/4 cala do kamery kopułowej Sarix Pro 4, 5 sztuk

AVIO-3500 We/wy audio 3,5 mm z przewodem odługości 1,8 m

CAM-FIPS Licencja na kamerę umożliwiająca włączenie trybu kryptograficznego FIPS Level 1

CRNMT-1001 Montaż narożny do kamery typu bullet Sarix Pro 4

PLMT-1001 Montaż słupkowy do kamery Sarix Pro 4 Bullet

✓

WSPARCIE

Dowiedz się więcej i znajdź dodatkową dokumentację pod adresem pelco.com lub wyślij wiadomość e-mail

[e-mail], aby uzyskać wsparcie dotyczące konkretnego produktu.

Grudzień 2022| C5063-S| Wer. 1

© 2023, Motorola Solutions, Inc. Wszelkie prawa zastrzeżone. MOTOROLA, MOTO, MOTOROLA SOLUTIONS i stylizowane logo M są znakami towarowymi lub zastrzeżonymi znakami
towarowymi firmy Motorola Trademark Holdings, LLC i są używane na podstawie licencji. Pelco, logo Pelco i inne znaki towarowe związane z produktami Pelco, o których mowa w tej
publikacji, są znakami towarowymi firmy Pelco, Inc. lub jej podmiotów stowarzyszonych. Wszystkie inne nazwy produktów i usług są własnością odpowiednich firm. Specyfikacje
idostępność produktów mogą ulec zmianie bez powiadomienia.

[e-mail]|pelco.com 8
