Introduzione
Pelco le telecamere e i dispositivi di video analisi sono facili da installare e possono ottenere risultati
positivi di analisi senza continue regolazioni software. L’ analisi video ad autoapprendimento brevettata
di Pelco è progettata per calibrarsi automaticamente sul campo visivo della telecamera senza alcuna
configurazione o regolazione.
Gli oggetti sono classificati come persone o veicoli. È possibile impostare regole e allarmi basati su
questo rilevamento nel software MSI Camera Configuration Tool (CCT).
Perché la video analisi sia efficace, le telecamere di analisi devono essere installate correttamente.
Le telecamere video abilitate all’analisi devono essere installate:
l
In linea con le linee guida relative ad altezza e angolazione.
l
Entro il campo visivo dell'area di interesse.
l
Dove vi è luce sufficiente nell'area di interesse.
l
Dove esiste un contrasto sufficiente per rilevare i movimenti di primo piano.
Ad esempio una persona che passeggia in abiti bianchi in un campo visivo coperto di neve può
dare scarsi risultati.
Le seguenti informazioni forniscono una base dei parametri di installazione. Prima di installare
telecamere, leggere l'intero documento.
Per i requisiti del sito che differiscono dalle raccomandazioni elencate, o per qualsiasi dubbio,
consultare un rappresentante Pelco prima di installare le telecamere.
Rilevamento Classified Object
Progettazione di un sito con le seguenti linee guida per utilizzare l’analitica video per la classificazione
degli oggetti.
Linee guida generali
In generale le telecamere devono essere installate secondo le seguenti linee guida per ottenere
prestazioni ottimali di analisi.
Altezza e angolazione di montaggio
l

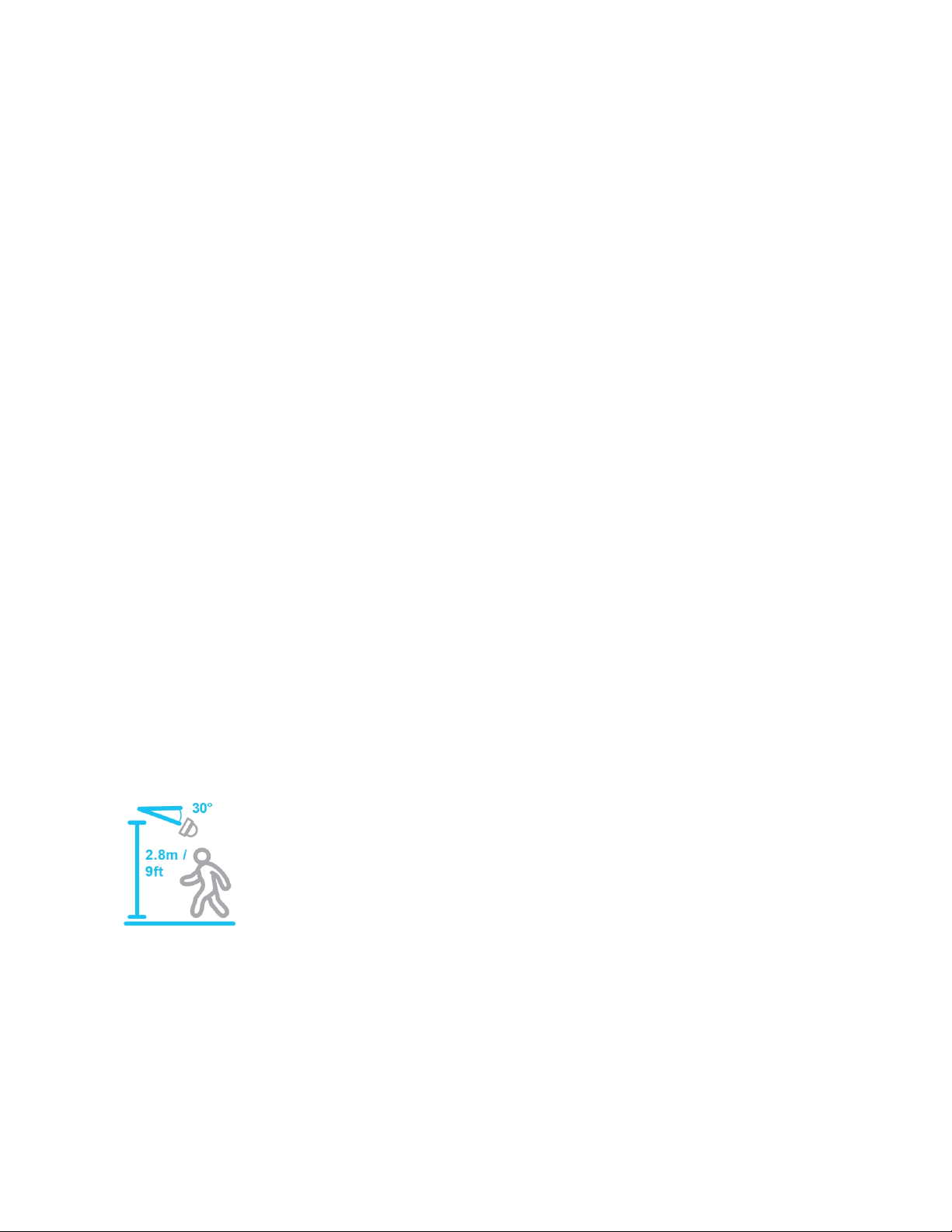

Le telecamere devono essere montate a un minimo di 2,8 metri (9 piedi) a livello con l'orizzonte e
con il terreno (per esterni o grandi aree interne).
l
Le telecamere possono essere inclinate non oltre 30° rispetto al piano orizzontale per una
classificazione ottimale degli oggetti.
C6717M | 03/22 1
Progettazione di un sito con Pelco Smart Analytics
o
Aumentare l'angolo di inclinazione può aiutare a rilevare obiettivi che si avvicinano
frontalmente alla telecamera.
o
La telecamera deve essere inclinata non oltre 45° rispetto al piano orizzontale.
l
La telecamera deve essere montata su una superficie stabile, in modo da ridurre al minimo la
vibrazione e il movimento.
l
Selezionare un obiettivo, l'altezza di installazione e l’angolazione d’inclinazione in modo da
riprendere il livello di dettaglio desiderato per il rilevamento Classified Object all'interno della
scena.
Campo visivo
l
Il campo visivo della telecamera deve essere complanare all'orizzonte.
l
Le persone nel campo visivo dovrebbero camminare eretti.
l
Le persone e le automobili che si muovono in parallelo al campo visivo danno risultati migliori
rispetto agli oggetti che si muovono verso la telecamera o se ne allontanano.
C6717M | 03/22 2
Progettazione di un sito con Pelco Smart Analytics
Velocità degli oggetti
l
Posizionare le telecamere in modo che possano catturare oggetti in movimento nel campo visivo
per almeno 2 secondi.
o
Le telecamere Pelco sono progettate per rilevare immediatamente oggetti fermi e in
movimento, anche se in alcune scene potrebbe esserci un leggero ritardo. Tuttavia, la
configurazione dell’evento di analisi CCT richiede una soglia minima di 2 secondi per ridurre i
falsi allarmi.
o
Le telecamere Pelco sono progettate per rilevare oggetti in movimento che si trovano nel
campo visivo per almeno 2 secondi. Gli oggetti che entrano nel campo visivo da dietro la
telecamera possono richiedere fino a 4 secondi per essere classificati.
l
Se sono previsti veicoli che si muovono di lato a forte velocità, utilizzare un campo visivo più
ampio per aumentare il tempo di osservazione disponibile.
Luce riflessa
l
Evitare fonti di luce dirette.
o
L’immagine della telecamera potrebbe risultare temporaneamente assente nel caso in cui
delle sorgenti di luce colpiscano direttamente il dispositivo.
l
Posizionare la telecamera in modo che il sole, i fanali o altre sorgenti di luce non colpiscano
direttamente l'obiettivo.
l
Evitare di installare la telecamera in aree con drastiche variazioni nell'illuminazione per tutta la
giornata. Ad esempio evitare di installare la telecamera in uno spazio coperto con luce diretta del
sole attraverso un lucernario o ampie finestre.
o
Cambiamenti significativi nell'illuminazione causano grandi ombre e colorazioni diverse nello
spazio. Tali modifiche possono generare risultati di rilevamento incoerenti.
l
Tenere conto delle fonti di luce indirette, tra cui riverberi da illuminatori IR incorporati o esterni, per
evitare abbagliamenti sull'obiettivo e perdita di contrasto nell'immagine.
o
Telecamere con ampia gamma dinamica (WDR) possono aggirare questo problema, in
alcuni casi.
C6717M | 03/22 3
Progettazione di un sito con Pelco Smart Analytics
l
Evitare specchi e altre superfici riflettenti (come pavimenti e soffitti lucidi). Riflessi possono
causare ulteriori falsi rilevamenti.
Fanali
I fanali possono rappresentare una sfida per video analitica, combinando condizioni di scarsa
illuminazione con forti scostamenti di illuminazione.
I fanali possono interferire con video analitica quando:
l
La luce colpisce direttamente la telecamera.
l
L'ambiente circostante è troppo buio.
l
La luce si riflette su strade bagnate, innevate o gelate.
o
Ciò accade principalmente durante la notte, ma può avvenire anche durante il giorno quando
i fanali si riflettono sulla telecamera dall’asfalto bagnato.
l
La luce si riflette sulla telecamera da un ambiente chiuso, ad esempio un tunnel.
Posizionamento telecamera e test prima dell'installazione sono importanti per ridurre al minimo la luce
riflessa.
l
Posizionare la telecamera in modo che gli oggetti siano visualizzati di lato e non dal davanti.
l
Aggiungere altra illuminazione (IR o luce bianca) per aiutare a equilibrare contrasti estremi di
illuminazione.
Contattare il proprio rappresentante Pelco per informazioni sull'installazione di telecamere in presenza di
fanali nel campo visivo.
IR adattivo

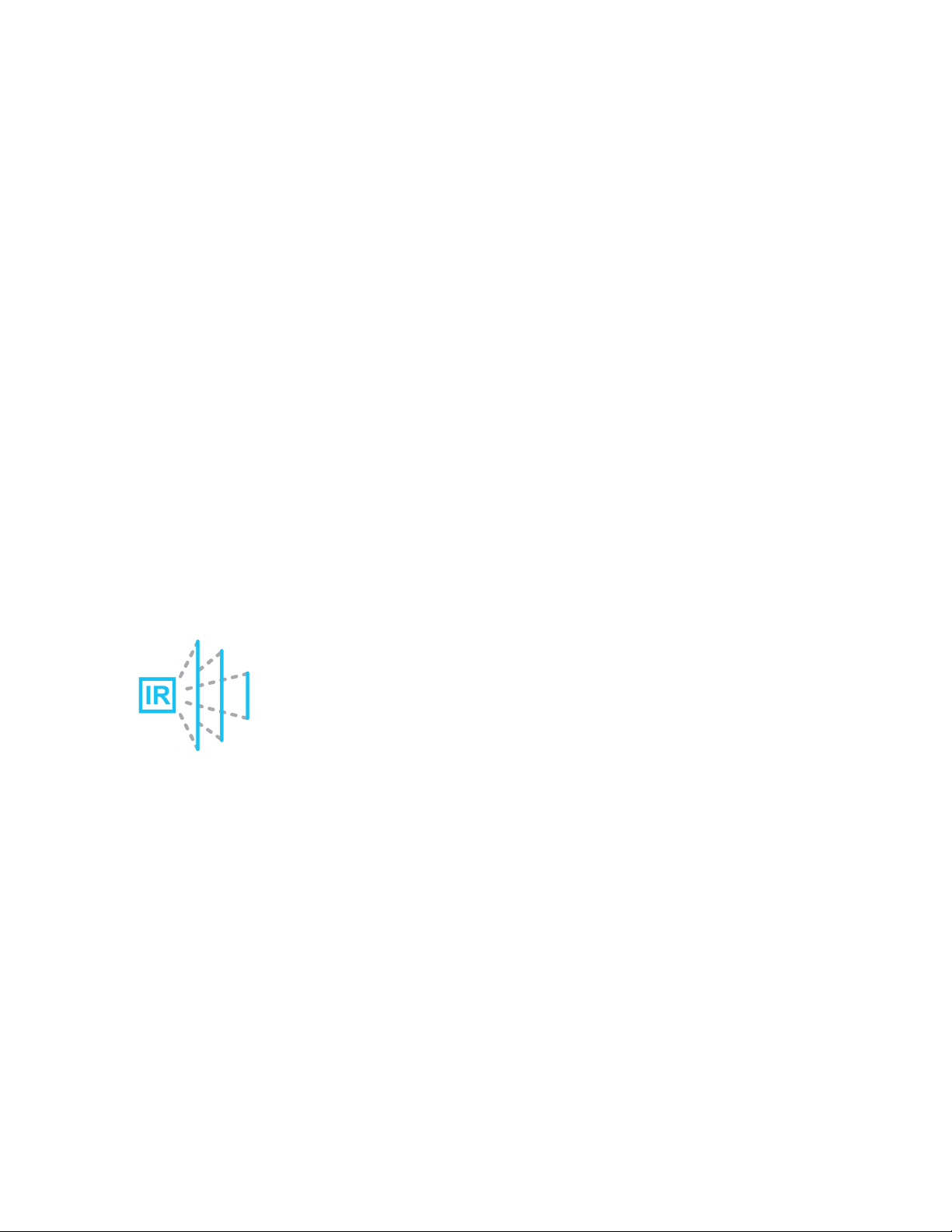

La tecnologia a infrarossi (IR) adattiva funziona regolando in modo dinamico l’uscita IR in modo da
prevenire la sovraesposizione man mano che la luce cambia nel corso della notte.
l
Telecamere che utilizzano solo IR incorporato per illuminazione notturna rilevano obbiettivi a
distanza molto minore. Maggiore illuminazione è necessaria per rilevare costantemente obiettivi.
l
Tenere presente che l’IR può anche sfumare il contorno degli oggetti e avere un impatto negativo
sullꞌaccuratezza dellꞌanalisi video.
o
È possibile disattivare l'INFRAROSSO adattivo per contribuire a migliorare il rilevamento di
un oggetto classificato nella scena.
C6717M | 03/22 4
Progettazione di un sito con Pelco Smart Analytics
Lux sul bersaglio
l

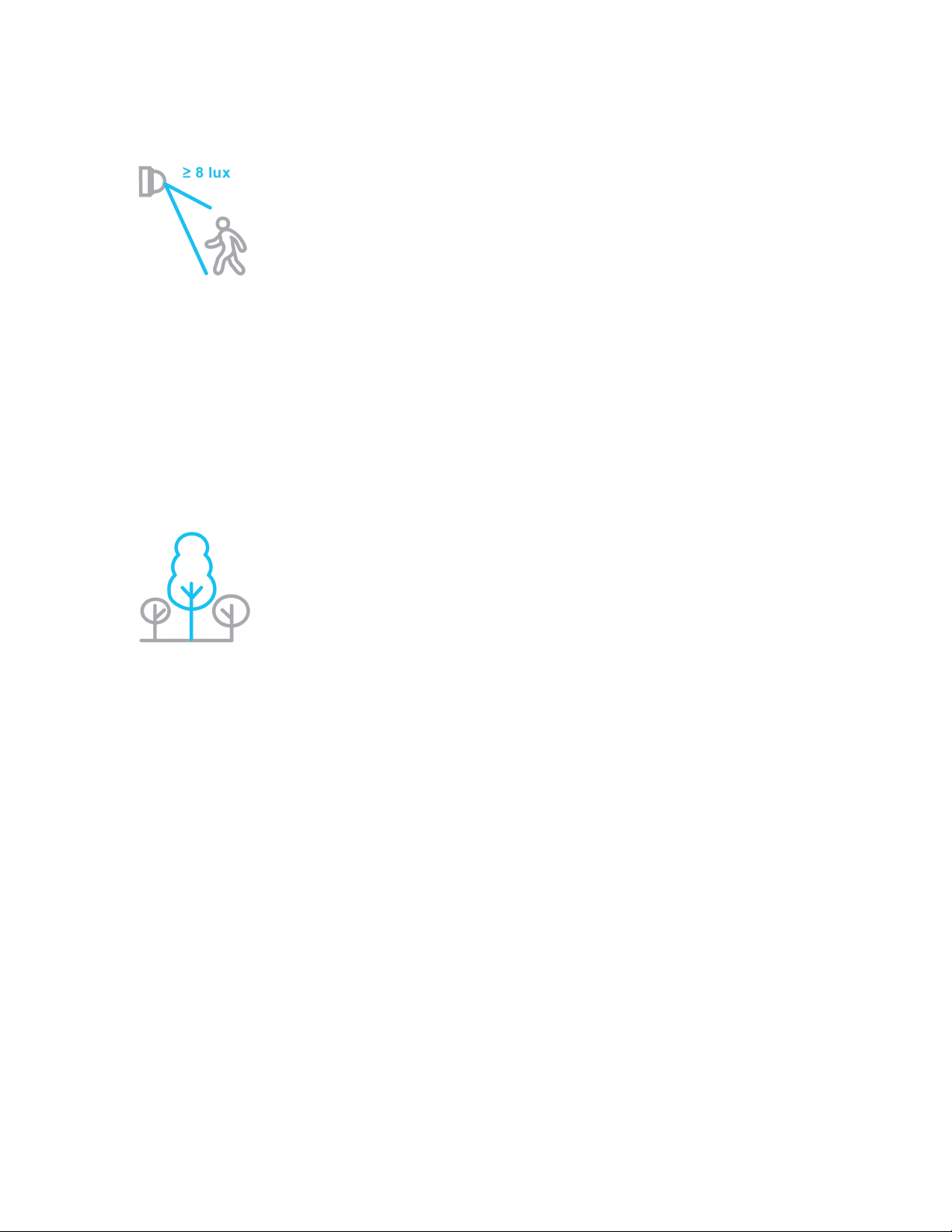

L'illuminazione minima consigliata è di 8 lux sul bersaglio per telecamere da analisi.
l
Per illuminare distanze, è importante tenere conto delle condizioni di illuminazione, meteo,
contrasto e stabilità della telecamera.
o
In caso di maltempo con bassa visibilità, l’analisi deve essere combinata con altri metodi di
rilevamento per garantire un sistema sicuro.
Contattare il proprio rappresentante Pelco per informazioni sull'installazione in situazioni di illuminazione
difficili.
Ostruzioni
L'identificazione degli oggetti richiede che la scena sia sgombra.
l
Quando si progettano applicazioni da esterno, evitare di posizionare la telecamera dove il campo
visivo comprenda fogliame, terreno oppure oggetti di grandi dimensioni che ostruiscono gli oggetti
di interesse.
o
Prestare anche attenzione agli ostacoli che possono riflettere l'illuminazione a infrarossi (IR)
sulla telecamera e provocare un contrasto ridotto o un video sovraesposto nelle ore notturne.
Questo si può correggere adottando una delle seguenti operazioni:
l
Separazione degli illuminatori IR.
l
Regolazione del posizionamento della telecamera.
l
Correzione del puntamento degli illuminatori IR o della telecamera.
l
Per le applicazioni interne è possibile identificare una persona purché il busto, inclusi testa e
spalle, risulti visibile.
o
Per ottenere i risultati migliori è consigliabile che sia visibile il corpo intero della persona.
l
Per ridurre al minimo l’uso di analisi nelle aree affollate, in cui è probabile le persone che si
sovrappongano e si coprano reciprocamente nel campo visivo. Questo può far sì che il sistema
perda alcuni dei risultati potenziali.
C6717M | 03/22 5
Progettazione di un sito con Pelco Smart Analytics
Tipo di scena di analisi
Nel MSI Camera Configuration Tool impostare la telecamera per utilizzare il tipo di scena di analisi che
descrive meglio la scena:
l
Outdoor : questa opzione è adatta per la maggior parte degli ambienti esterni. Questa
impostazione ottimizza la telecamera per identificare veicoli e persone.
l
Large Indoor Area: rileva solo persone ed è ottimizzata per rilevare soggetti intorno a ostacoli,
come sedie e scrivanie, se la testa e il busto sono visibili.
l
Indoor Close-up — ottimizzato per gli scenari in cui la telecamera è montata ad un’altezza di 1,22,1 m (4-7 ft) e in cui una persona occupa la maggior parte del campo visivo della telecamera e in
cui non è visibile la panoramica completa della persona dalla testa ai piedi. Tra gli esempi figurano
le installazioni su sportelli ATM o le telecamere montate sulle barre di misurazione dell’altezza.
Questa modalità rileva solo le persone e non i veicoli, ha la funzione di autoapprendimento
disabilitata e non supporta le regole L’oggetto attraversa il fascio o Direzione violata. Disponibile
solo sulla telecamera modulare Pelco.
La modalità “Vista interna ravvicinata” è supportata solo su ACC 7.14.10 e versioni successive.
Se si utilizza la versione ACC precedente alla 7.14.10 e la telecamera è montata tra 4-7 piedi di
altezza, assicurarsi che sia selezionata la modalità ”Area interna grande” e che
l’autoapprendimento sia disabilitato.”
Frequenza immagine minima della telecamera
Per telecamere di analisi Pelco, non esiste una frequenza immagine minima per l'analisi video di oggetti
classificati. Le analisi vengono eseguite indipendentemente dalla frequenza immagine codificata.
Gamma di rilevamento
l
Per le telecamere Pelco, installare la telecamera in un luogo in cui ogni oggetto viene visualizzato
nel campo visivo per almeno 2 secondi. Le telecamere Pelco sono progettate per rilevare oggetti
in poche frazioni di secondo. Il tempo esatto dipende dalla scena. Per cautela, utilizzare 2 secondi
o eseguire una prova all'interno della scena.
o
Se una regola analitica o allarme utilizza una regione di interesse (ROI) o di attraversamento
di fascio per attivare un evento, verificare che gli oggetti vengano rilevati nel campo visivo
della telecamera per almeno 2 secondi prima di entrare nel ROI o di attraversare un fascio.
l
Usare il Pelco Quote Assist Tool per contribuire a stimare l'area di copertura richiesta. Il Quote
Assist Tool è studiato per incorporare le necessità analitiche Pelco e determina l'area di
rilevamento di analisi video massima della telecamera in una determinata scena. Per accedere
allo Quote Assist Tool, aprire https://www.pelco.com/quote-assist.
C6717M | 03/22 6
Progettazione di un sito con Pelco Smart Analytics
l
Gli utenti avanzati possono utilizzare le seguenti linee guida per un rilevamento affidabile:
l
Serie Pelco ExSiteEnhanced 2 - l’altezza di una persona deve essere almeno il 5%
dell’altezza del campo visivo verticale
l
Telecamera angolare Pelco - l’altezza di una persona deve essere almeno il 8-15%
dell’altezza del campo visivo verticale
Anche il rappresentante Pelco è una buona fonte di informazioni.
l
La gamma di rilevamento varia a seconda della telecamera e dipende dalla quantità di
elaborazione disponibile per l’analisi su ciascuna telecamera e dal caso di utilizzo per cui è stata
progettata. Pelco le telecamere con una potenza di elaborazione minore hanno una portata di
rilevamento più corta rispetto a quelle con una potenza di elaborazione maggiore.
l
Si tenga presente che la gamma massima di rilevamento di analisi video può variare in base alle
proporzioni video scelte, alla prospettiva della telecamera, alla lunghezza focale e alle condizioni
di luce e atmosferiche. È sempre auspicabile eseguire ulteriori test nel proprio ambiente.
Aree esterne
Evitare di selezionare un’area di copertura troppo ampia, perché gli oggetti possono essere offuscati
dalla pioggia o dalla nebbia anche in presenza di sufficiente luce e contrasto.

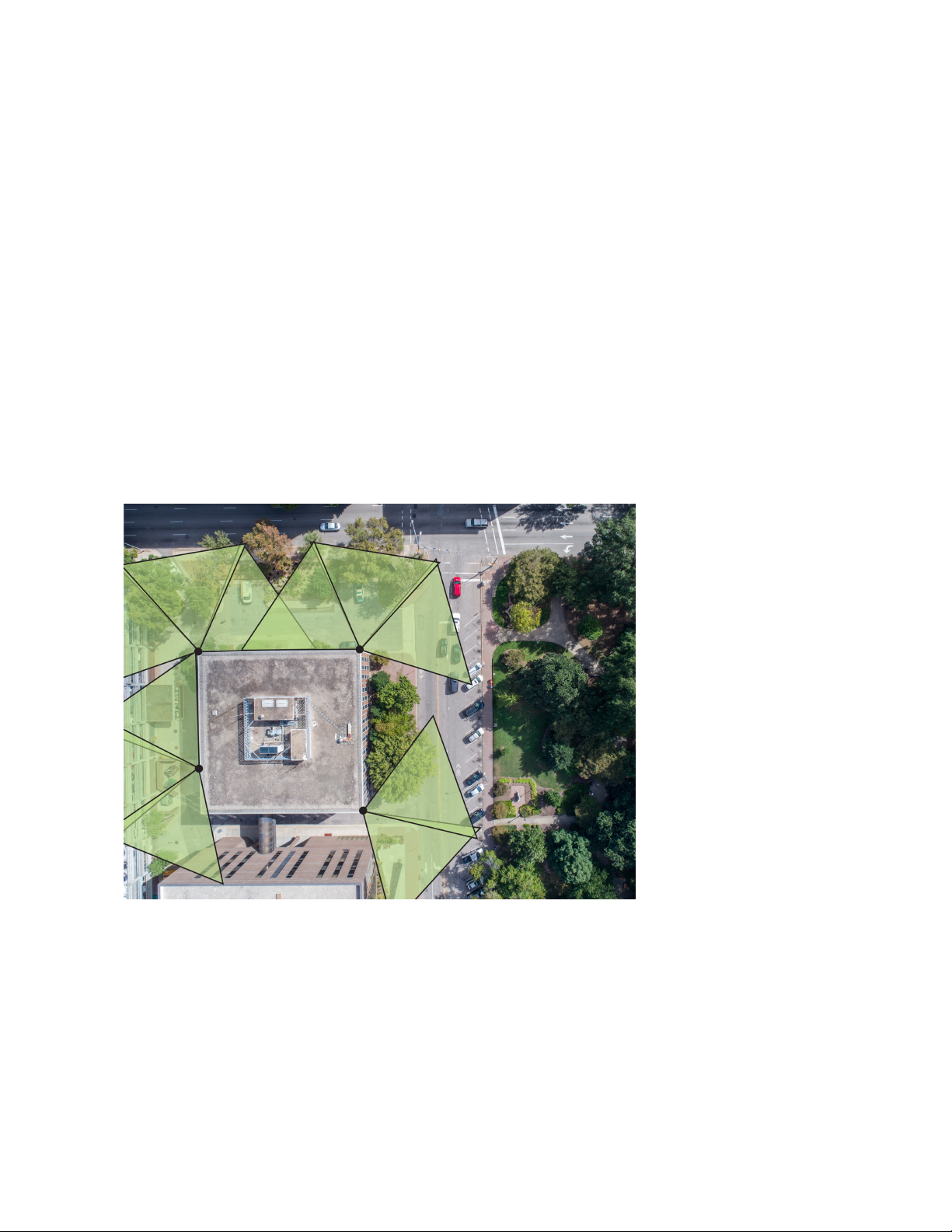

Figura 1: Esempio di campi visivi sovrapposti per la copertura del perimetro di un edificio.
Per le installazioni perimetrali:
l
Assicurarsi che il campo visivo della telecamera si sovrapponga per garantire una copertura
adeguata nei punti ciechi immediatamente sotto la telecamera.
l
Montare telecamere su un edificio centrale o una struttura che guardi verso il perimetro.
C6717M | 03/22 7
Progettazione di un sito con Pelco Smart Analytics
l
Eccezioni:
o
Montare telecamere sul perimetro se si desidera coprire aree eccezionalmente vaste.
o
Non montare sull'edificio centrale, se non c'è nessuna posizione di montaggio adatta, o se ci
sono ostacoli in importanti settori del campo visivo.
Figura 2: Esempio di campi visivi sovrapposti per fornire una copertura continua per l’analisi di un’area di
interesse estesa.
Aree interne
Verificare che l'area di copertura interna non sia troppo piccola. Dei soffitti bassi o degli spazi limitati
(come un’area tra due porte di sicurezza) possono rendere problematica l’individuazione di una scena
che soddisfi i criteri raccomandati.
Autoapprendimento
Le telecamere Pelco possono utilizzare gli algoritmi di autoapprendimento per ridurre i tassi di falso
rilevamento e allarme.
C6717M | 03/22 8
Progettazione di un sito con Pelco Smart Analytics
L’autoapprendimento è attivato per impostazione predefinita. Consente alle telecamere di apprendere
attivamente solo quando vi è un movimento nella scena.
Il progresso dell'apprendimento richiede circa 200 rilevamenti di alta affidabilità sull’intero campo visivo.
Il tempo necessario per completare il progresso dell'apprendimento varia da una scena all'altra, a
seconda dell'attività nella scena. L’algoritmo apprende solo durante il giorno e non apprende se la scena
presenta attività umane a bassa affidabilità o scarsa illuminazione.
In alcuni casi, la barra di avanzamento di autoapprendimento potrebbe non raggiungere il 100%.
Potrebbero esserci più rilevamenti falsi, ma i rilevamenti veri non saranno interessati.
Abilitare l'autoapprendimento per tutti i dispositivi di analisi video, tranne se:
l
La scena contiene oggetti che si muovono a diverse altezze. Ad esempio, un ponte pedonale
sospeso sullo sfondo con un'attività umana più piccola, rispetto alla più grande attività umana in
primo piano. Altri esempi di scene con oggetti a diverse altezze sono i binari dei treni, le scale e le
scale mobili del centro commerciale, i balconi, le colline e i sottopassi.
L’autoapprendimento può essere disabilitato dal software CCT.
Reimpostazione dei progressi di apprendimento
Reimpostare sempre l’autoapprendimento dopo che una telecamera è stata materialmente spostata o
regolata e se viene modificata la messa a fuoco o il livello di zoom. La modifica di campo visivo della
telecamera influenza i risultati di video analitica.
Ripristinare l'avanzamento dell'autoapprendimento una volta che la telecamera è stabile dopo la
configurazione iniziale. Durante l'installazione, una telecamera viene spesso regolata, quindi qualsiasi
autoapprendimento durante tale periodo diventa nullo.
È necessario ripristinare l’avanzamento dell’autoapprendimento in caso di cambiamenti di illuminazione.
L’autoapprendimento può essere reimpostato dal software CCT.
Linee guida aggiuntive specifiche della telecamera
Telecamera Pelco Fisheye
l
Solo le persone vengono rilevate come oggetti classificati. I veicoli e le sottoclassi di veicoli non
verranno rilevati sulla telecamera fisheye.
l
Le telecamere Pelco Fisheye non supportano autoapprendimento
l
Le telecamere Fisheye devono essere montate fino a un'altezza massima di 4,5 m (15 ft).
l
Per utilizzare l’analisi sulla telecamera Pelco Fisheye, la stessa deve essere montata su un
soffitto piano, parallelo al pavimento e inquadrare la scena dall’alto. La telecamera deve essere
impostata in Modalità di orientamento a soffitto.
Le analisi non sono attualmente supportate sulle telecamere Fisheye Pelco montate su una
parete o una superficie di montaggio simile e impostate in Modalità di orientamento a parete.
l

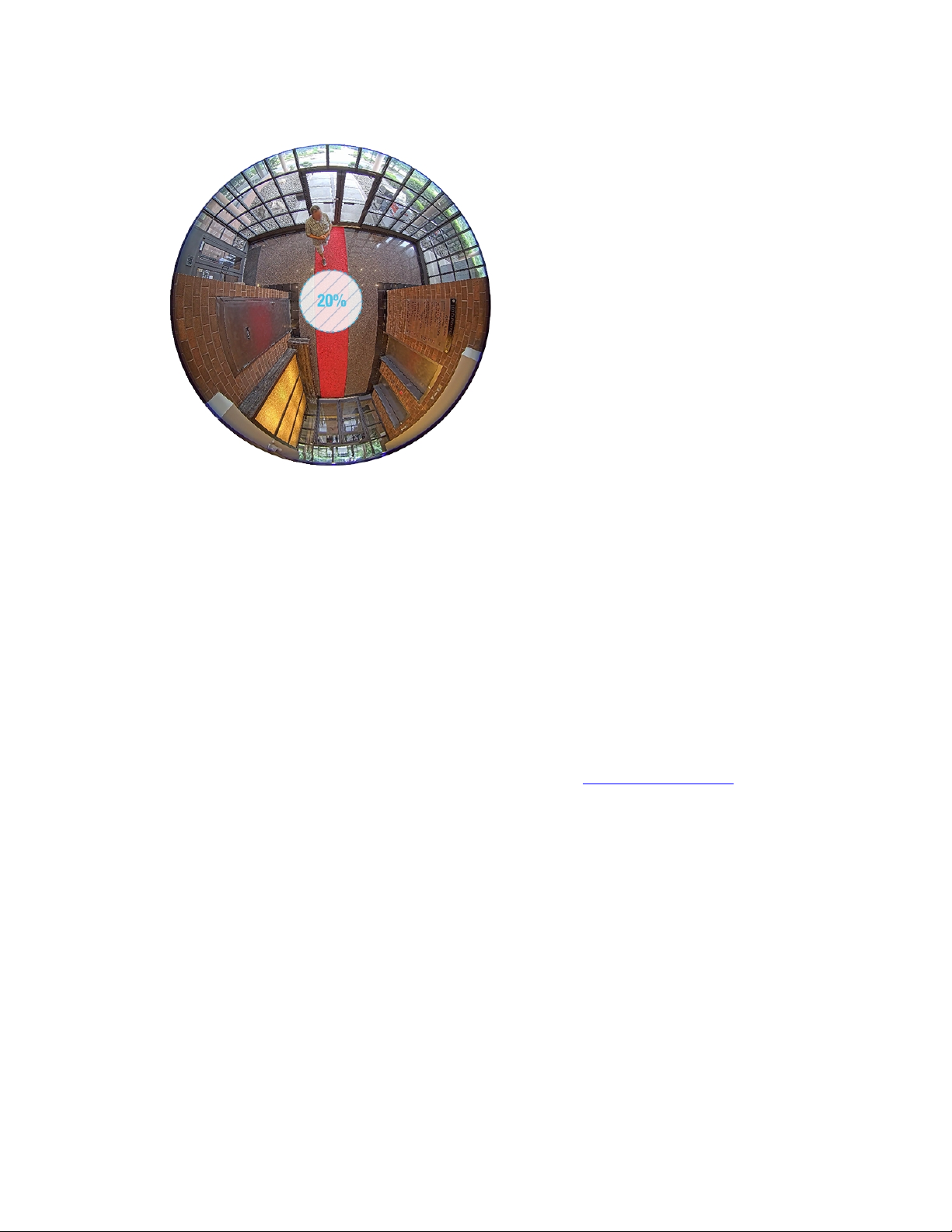

La telecamera Fisheye Pelco ha un punto cieco di analisi nel 20% centrale del campo visivo. Gli
oggetti vengono rilevati mentre entrano e escono dal punto cieco, ma non vengono rilevati
quando si trovano all'interno del punto cieco.
Suggerimento: Quando si posiziona la telecamera durante l'installazione, cercare di non
C6717M | 03/22 9
Progettazione di un sito con Pelco Smart Analytics
installarla direttamente sopra un'area in cui le persone si fermano spesso per riunirsi.
Telecamera angolare Pelco Sarix
l
A causa dell’angolo ripido della lente della telecamera, c’è una zona di rilevamento morta
direttamente sotto la telecamera per circa 1,6 piedi.
Telecamera PTZ Pelco ExSite
l
Le analisi sono supportate solo nella posizione Home della variante PTZ.
Per ulteriori informazioni
Se dopo aver letto questo documento si scopre che i requisiti del sito si discostano dalle
raccomandazioni di questo documento, consultare un rappresentante Pelco prima di installare le
telecamere. Potremmo non essere in grado di aiutarti a risolvere potenziali problemi con il rilevamento di
oggetti classificati se non segui le nostre raccomandazioni o non cerchi assistenza prima di installare le
telecamere.
Per contattare un rappresentante Pelco nella propria zona, visitare: pelco.com/contact-us/.
Pelco Informazioni di contatto per la risoluzione dei problemi
Per ulteriore assistenza, contattare il servizio di Supporto Prodotti Pelco al numero 1-800-289-9100
(USA e Canada) o +1-559-292-1981 (internazionale).
C6717M | 03/22 10
Progettazione di un sito con Pelco Smart Analytics
C6717M | 03/22 11
Loading...
