Pelco SD530-F0, SD530-PG-0, SD530-PG-1, SD530-PG-E0, SD530-PG-E1 specification sheets [ru]

ХАРАКТЕРИСТИКИ ИЗДЕЛИЯ

варианты камер

Купольные системы серии Spectra

®

V

ВЫСОКОКЛАССНАЯ ИНТЕГРИРОВАННАЯ КУПОЛЬНАЯ СИСТЕМА
ВИДЕОНАБЛЮДЕНИЯ

Функции изделия

• Трансфокатор 30Х с автофокусировкой, встроенные оптические блоки

• Различные модели: внутрипотолочная для установки в помещениях,

подвесная в стандартном исполнении и с защитой от внешних воздействий,
подвесная защитой от внешних воздействий в герметичном исполнении и из
нержавеющей стали

• Дневной/ночной режим, 740 строк, широкий динамический диапазон (WDR)

• Подавление помех при низкой освещенности

• Обнаружение движения

• Бланкирование окон, горизонтальное и зональное бланкирование

• Наложение названия камеры — 20 символов, заданных пользователем

• Показ компаса и угла наклона на экране

• Парольная защита

• Встроенная защита от пиков сетевого напряжения и ограниченная защита от

грозовых разрядов

• Встроенная пассивная цепь с неэкранированной витой парой (UTP)

• Внутренние часы для работы по расписанию

Модульная конструкция

Система Spectra® V отличается простотой установки и удобством эксплуатации.
Каждая купольная система состоит трех компонентов: монтажной коробки,
купольного привода и плафона. Эти три компонента системы взаимозаменяемы с
другими купольными системами Spectra V, что облегчает модернизацию и
адаптацию систем в зависимости от их назначения. Кроме того, купольные
приводы и плафоны можно снимать и заменять, что позволяет быстрее проводить
техническое обслуживание.

Монтажная коробка

Для системы Spectra V предлагаются следующие модели монтажных коробок:
подвесное крепление, защита от внешних воздействий. Изделия серии Spectra V
также можно заказать с монтажными коробками в исполнении для тяжелых
условий эксплуатации, в герметичном исполнении и из нержавеющей стали (более
подробная информация приведена в буклетах соответствующих изделий). Все
модели монтажных коробок оснащены встроенной памятью монтажной
коробки, предназначенной для хранения локальных данных о настройке камеры и
купольной системы, включая метки, предустановки, циклограммы и зоны.
Пассивная цепь UТР находится на сборной двери, чтобы обеспечить удобную
передачу видеосигнала по витой паре проводов.

Купольный привод

Купольный привод Spectra V снабжен уникальным встроенным оптическим
блоком с многочисленными усовершенствованиями, позволяющими получать

высококачественное изображение в самых трудных условиях. Все камеры
купольных систем Sp ec tra V поддерживают технологию LowLight™ для
компенсации недостаточной освещенности Камеры снабжены встроенной
функцией обнаружения движения и усовершенствованной функцией широкого
динамического диапазона, что обеспечивает компенсацию резких контрастов
освещенности.

Плафон

Проектированию плафона купольной системы Spectra V было уделено
особое внимание, чтобы обеспечить оптимальное взаимодействие

между объективом и плафоном, что позволяет получить идеально четкое
изображение при большом фокусном расстоянии.

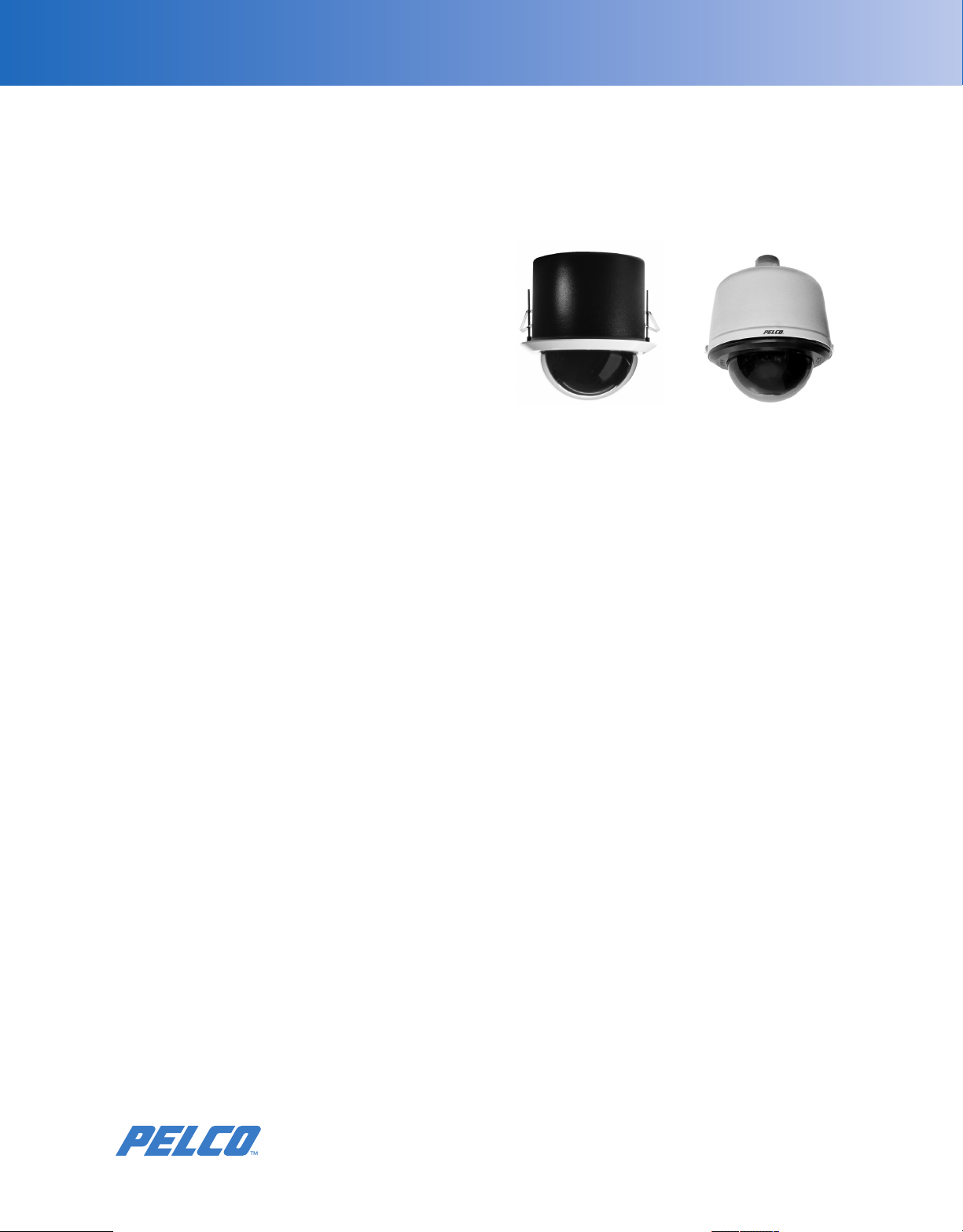

ПОТОЛОЧНАЯ МОДЕЛЬ

SD530-FO

Купольные системы

В программное обеспечение купольных систем видеонаблюдения Spectra V внесено
много усовершенствований для повышения производительности, упрощения
настройки и эксплуатации. Внутренние часы для работы по расписанию
обеспечивают возможность составления расписаний для отработки предустановок и
циклограмм. Бланкирование окон позволяет пользователю задать до восьми
четырехсторонних областей, скрываемых от показа. Защита с помощью пароля
предотвращает несанкционированный доступ к изменению параметров системы.
Настраиваемый показ компаса и наклона на экране- позволяет получить
информацию о позиционировании, когда это требуется. Интуитивно понятное
экранное меню можно показать на английском, испанском, итальянском, немецком,
польском, португальском, русском, турецком французском и чешском языках.-

Система Spectra V позволяет изменять скорость панорамирования от высокой,
составляющей 400 градусов в секунду, до малой, равной 0,1 градуса в секунду.
Система рассчитана на бесступенчатое вращение на 360 градусов, а также
снабжена функцией «автоматического разворота», позволяющей повернуть
купол на 180 градусов и изменить позицию так, чтобы обеспечить непрерывное
слежение за любым объектом, который проходит непосредственно под куполом.

Прочность

Модели камер Pelco в герметичном исполнении и из нержавеющей стали
предназначены для эксплуатации в жестких условиях окружающей среды.
Исполнение из нержавеющей стали соответствует стандартам NEMA (тип 4X) и IP66.
Компоненты (монтажная коробка и плафон) обеспечивают дополнительную защиту
от коррозионной среды. Узел крепления IDM4012SS предназначен специально для
систем из нержавеющей стали Spectra I, изготовлен полностью из нержавеющей
стали. Доступ для кабелепровода находится в нижней и задней части узла
крепления.

Камеры Pelco Spectra V в герметичном исполнении обеспечивает надежную защиту
оптики и электроники камеры от влаги, коррозионных газов и загрязняющих веществ
в атмосфере. При правильной установке такие камеры соответствуют стандартам
NEMA тип 6P и IP67. Плафоны заполняются сухим азотом до давления до или после
установки с целью стабилизации внутренней среды.
датчики температуры, давления и точки росы. Эти датчики отправляют оповещения,
когда условия выходят за установленные изготовителем ограничения и
поддерживают мониторинг показателей на экране в реальном времени. Плафон
снабжен новинкой — одиночным невыпадающим крепежным элементом,
кольцевым уплотнением, а также стяжным хомутом из нержавеющей стали, которые
обеспечивают хорошую герметичность. На накладном кольце размещены
ниппельный вентиль для продувки системы и предохранительный клапан. Камеры
серии Spectra V S E в герметичном исполнении поставляются с заранее
проложенным кабелем с ответным разъемом. В кабеле есть все необходимые для
системы провода, в том числе провода для электропитания, сигнализации,
вспомогательных входов и выходов, коаксиальный видеокабель, неэкранированная
витая пара для передачи видеосигнала и кабель для последовательного
управления.

ПОДВЕСНАЯ МОДЕЛЬ

SD530-PG-0

Внутри системы размещаются

C5007S / Новинка 06.11.19

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

КАМЕРА/ОПТИКА

Для дневного и ночного наблюдения (30х)

Формат сигнала NTSC/PAL
Система развертки чересстрочная развертка 2:1
Формирователь изображения

(сенсор)

Эффективное количество

пикселей

Разрешение по горизонтали

NTSC
PAL

Объектив f/1.4 (фокусное расстояние 4,3~129 мм)
Увеличение 30X оптическое, 12X цифровое
Скорость трансфокации

(в диапазоне оптического
увеличения)

По горизонтали

Угол обзора
Фокусировка

Максимальная чувствительность
при 35 IRE

NTSC/EIA

PAL/CCIR

Баланс белого Авто с возможностью ручной регулировки
Скорость затвора

NTSC
PAL

Управление диафрагмой Автоматическое управление диафрагмой, с

Регулировка усиления Автоматическая/ВЫКЛ
Выход видеосигнала 1 В (амплитудн.), 75 Ом
Отношение сигнал/шум

видеосигнала
Широкий динамический диапазон 128 дБ

1/3"
1296 (Г) x 1041 (В)

\> 740 телевизионных строк
\> 740 телевизионных строк

5,5/7,4/10,3 с

58,3° при широкоугольной трансфокации с фокусным
расстоянием 4,3 мм;
2,1° при длиннофокусной трансфокации с фокусным

расстоянием 129 мм
Авто с возможностью ручной регулировки

0,55 лк при выдержке 1/60 с (цветная)
0,018 лк при выдержке 1/2 с (цветная)
0,0048 лк при выдержке 1/2 с (черно-белая)

0,45 лк при выдержке 1/50 с (цветная)
0,015 лк при выдержке 1/1,5 с (цветная)
0,004 лк при выдержке 1/1,5 с(черно-белая)

Автоматическая (электронная диафрагма) / ручная
1/15 ~ 1/30 000
1/13 ~ 1/30 000

возможностью ручной регулировки

\>50 дБ

ХАРАКТЕРИСТИКИ КУПОЛЬНОГО ПРИВОДА

• 256 предустановок

• Точность предустановки ±0,1°

• Меню на нескольких языках (английский, испанский, итальянский, , немецкий,
польский, португальский, русский, турецкий, французский, чешский)

• Порт данных RJ-45 для обновления встроенного ПО и настройки

• Показ на экране компаса, наклона и увеличения

• Предустановленная скорость панорамирования 400°/с, предустановленная
скорость наклона 200°/с

• Скрытый вращающийся вкладыш с герметичным стационарным плафоном

• Бланкирование окон:

пользователем

•8 зон (настраиваемого размера); зоны можно пометить надписями длиной до
20 символов каждая или настроить на бланкирование их изображения на

выходе

•7 входов для тревожных сигналов

•1 вспомогательный релейный выход (реле типа «C») и один вспомогательный

выход с открытого коллектора транзистора (который также можно
запрограммировать на включение после поступления тревожного

• Настраиваемое расположение надписей и других элементов на экране

• Действие по тревожным сигналам: можно настраивать тревожные сигналы

индивидуально с тремя уровнями приоритетности, запускать сохраненную
циклограмму или переход к соответствующей предустановке после
поступления сигнала.

до 8 четырехсторонних областей, задаваемых

сигнала)

• Возобновление после тревожного сигнала: после подтверждения тревожного
сигнала можно возвратить купол в ранее настроенное состояние или в
положение, в котором он находился до поступления сигнала.

• Многочисленные варианты действий при парковке и включении камеры

• До 8 циклограмм, настраиваемых пользователем на экране, включая функции
панорамирования, наклона, трансфокации и предустановки

• Постепенное снижение скоростей панорамирования и наклона
пропорционально увеличению масштаба изображения

• Регулируемая скорость сканирования в диапазоне от
1 до 40°/с

• Скорость панорамирования

• Настраиваемые упоры-ограничители при автоматическом, произвольном и
покадровом сканировании

• Автоматическое определение протокола (Coaxitron
D, Sensormatic
поставщиков при наличии дополнительной платы трансляторов

• Цифровое управление позицией и трансфокацией с обратной связью по
протоколу Pelco D

• Встроенная система меню для настройки функций

• Вращение купола на 180° с авторазворотом при достижении крайней нижней
точки наклона

• Настраиваемая скорость трансфокации

• Снижение шума при низкой освещенности (режим снижения уровня помех при
низкой освещенности)

®

, Vicon®); поддержка протоколов управления других

в диапазоне от 0,1 до 150°/с

®

, RS-422, Pelco P и Pelco

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

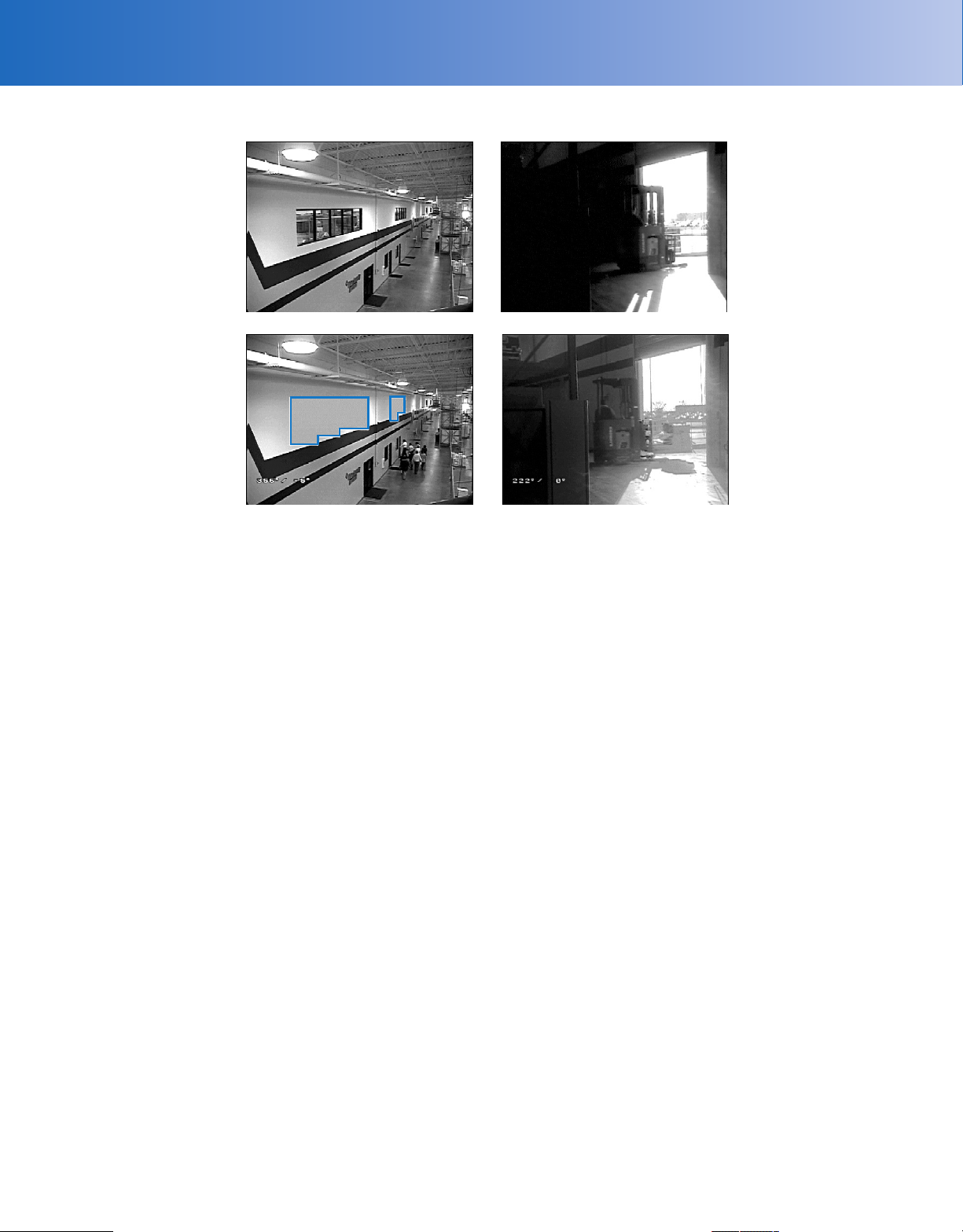

БЛАНКИРОВАНИЕ ОКОН

Функция бланкирования

(маскирования) окна

позволяет пользователю

настраивать до

восьми четырехсторонних

участков, которые не могут

просматриваться

оператором купольной
системы видеонаблюдения.
Маскируемый участок будет

перемещаться при

выполнении функций
панорамирования и наклона
и автоматически изменяться

по величине при

ДО

ДО

ПОСЛЕ ПОСЛЕ

ШИРОКИЙ ДИНАМИЧЕСКИЙ
ДИАПАЗОН

Параметр «широкий
динамический диапазон»
обеспечивает баланс самых
темных и самых светлых
участков снимаемого места
таким образом, чтобы на
изображении было видно
больше мелких деталей.
