КРАТКОЕ РУКОВОДСТВО

Купольная сетевая телекамера серии

IM-E/IM-V

Технология Sarix

C2983M-B-RU (9/11)

Содержание

Обзор изделия . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Установка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Эксплуатация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Настройка IР-адреса . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Минимальные требования к системе. . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Подключение к телекамере . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Значки на странице прямого показа. . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Страница настроек . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Вкладка System (Система) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Вкладка Network (Сеть) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Вкладка Imaging (Изображение). . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Вкладка A/V Streams (А/В потоки) . . . . . . . . . . . . . . . . . . . . . . . . . 19

Вкладка Users (Пользователи) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Вкладка Events (События) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Иллюстрации

1 Соединения и элементы телекамеры . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

2 Назначение контактов кабеля категории 5 . . . . . . . . . . . . . . . . . . . . . . . 8

3 Подключение аудиокабеля к линейному входу (Line In). . . . . . . . . . . . . 9

4 Подключение аудиокабеля к линейному выходу (Line Out) . . . . . . . . . . 9

5 Установ к а в стационарном потолке или стене . . . . . . . . . . . . . . . . . . . 10

6 Регулирование панорамирования и наклона . . . . . . . . . . . . . . . . . . . . 11

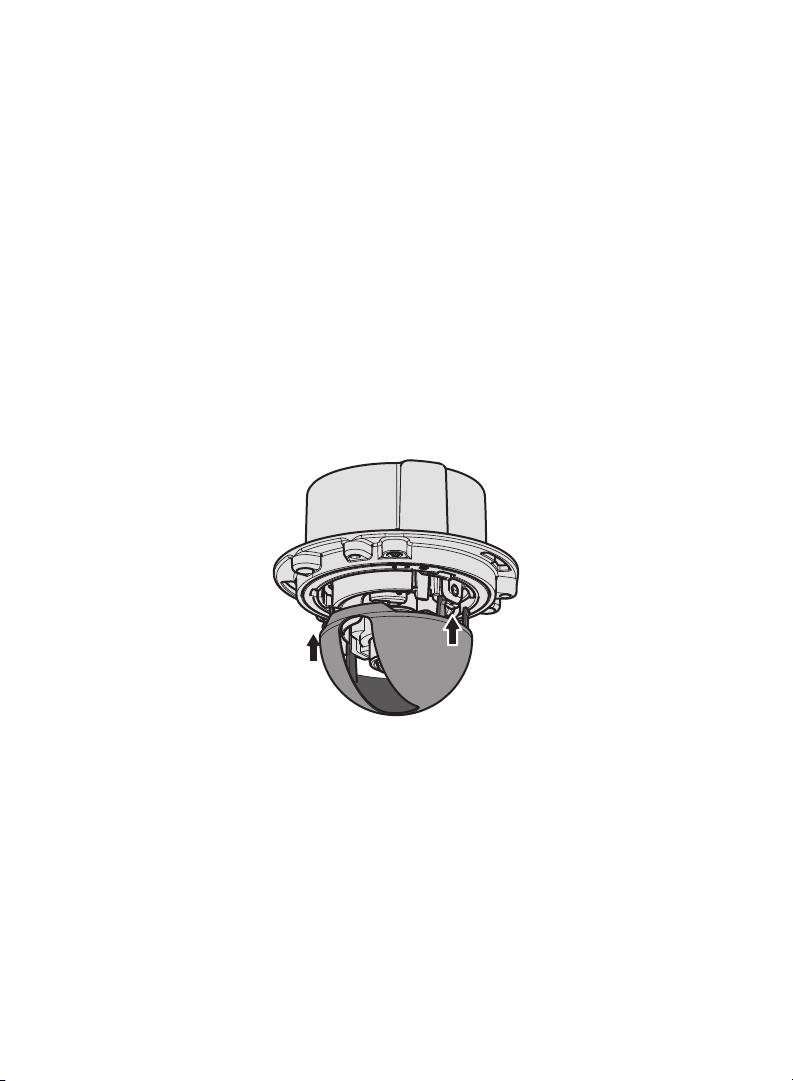

7 Установ к а вкладыша купола. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

8 Установ к а плафона . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

C2983M-B-RU (9/11) 3

Обзор изделия

Рис. 1.

4 C2983M-B-RU (9/11)

Соединения и элементы телекамеры

Сетевой порт RJ-45:



Также обеспечивает подачу питания на телекамеру по компьютерной сети с использованием функции РоЕ (питание через Ethernet).

Вспомогательный порт:



совместимыми принадлежностями систем Pelco.

Линейный вход и линейный выход аудиосигнала:



линейные соединения входа и выхода аудиосигнала от устройства, предоставленного пользователем. Передача аудиосигнала предусмотрена только в некоторых моделях камер; эта функция может быть включена или выключена с помощью веб-браузера. Более подробная информация приводится в руководстве по установке и эксплуатации, прилагаемом к вашей телекамере.

Микрофон:



Микрофон предусмотрен только в некоторых моделях камер; он может быть включен или выключен с помощью веб-браузера. Более подробная информация приводится в руководстве по установке и эксплуатации, прилагаемом к вашей телекамере.

Кнопка сброса (R):



заводской настройки по умолчанию. Эта кнопка утоплена. Для перезагрузки телекамеры следует с помощью небольшого инструмента, такого как скрепка для бумаг, однократно нажать и отпустить эту кнопку. Для восстановления заводской настройки следует нажимать кнопку сброса в течение 10 секунд.

ПРИМЕЧАНИЕ:

купола.

Кнопка NTSC/PAL (V):



PAL для сервисного разъема. Эта кнопка утоплена. С помощью небольшого инструмента, такого как скрепка для бумаг, следует нажать и отпустить кнопку NTSC/PAL для переключения между форматами NTSC и PAL при использовании сервисного разъема. По умолчанию выставлен формат NТSС.

ПРИМЕЧАНИЕ:

купола

Подает звуковой сигнал на встроенный линейный вход ПК.

Служит для подключения телекамеры к IР-сети.

Предназначен для использования с

Обеспечивает

Перезагрузка телекамеры или восстановление ее

Для доступа к этой кнопке потребуется снять плафон

Обеспечивает переключение форматов NTSC и

Для доступа к этой кнопке потребуется снять плафон

C2983M-B-RU (9/11) 5

Сервисный разъем:



используется на месте установки для настройки поля обзора и фокусировки телекамеры. Если сервисный кабель подсоединен к телекамере, то передача видеосигнала через IР-поток будет заблокирована.

Винт-фиксатор трансфокатора:



Выдает аналоговый видеосигнал. Этот разъем

Фиксирует поле обзора камеры.

Ручная фокусировка:



Отметка IMAGE UP (изображение ориентировано вверх):



Показывает положение камеры.

ПРИМЕЧАНИЯ:

•

Pelco рекомендует подсоединять телекамеру к сети, в которой для присвоения адресов устройствам используется протокол динамической конфигурации хоста (DHCP).

•

При настройке сети для использования этой телекамеры не следует пользоваться сетевым концентратором.

•

Для того, чтобы обеспечить защищенный доступ к сетевой телекамере, ее следует поместить за межсетевым экраном компьютерной сети.

Ручная настройка фокуса камеры.

6 C2983M-B-RU (9/11)

Установка

1. Подготовка монтажной поверхности:

a. Вырезать в потолке или стене отверстие диаметром 10,16 см (4"). b. Протянуть все провода через отверстие и подсоединить их

(если они не были подсоединены ранее).

2. Подключить кабель компьютерной сети к разъему RJ-45 на боковой стороне телекамеры.

Рис. 2.

Контакт Функция

TX+ (передача)

TX– (передача)

RX+ (прием)

PoE 1-2 (питание по сети Ethernet)

PoE 1-2

RX– (прием)

PoE 3-4

Назначение контактов кабеля категории 5

C2983M-B-RU (9/11) 7
