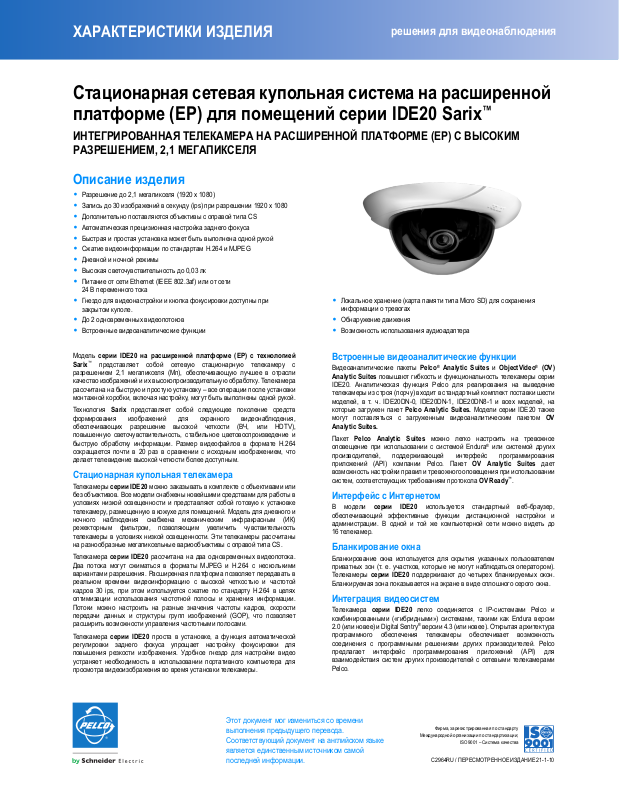

Page 1
ХАРАКТЕРИСТИКИ ИЗДЕЛИЯ
решения для видеонаблюдения
Стационарная сетевая купольная система на расширенной
платформе (ЕР) для помещений серии IDE20 Sarix
ИНТЕГРИРОВАННАЯ ТЕЛЕКАМЕРА НА РАСШИРЕННОЙ ПЛАТФОРМЕ (ЕР) С ВЫСОКИМ
РАЗРЕШЕНИЕМ, 2,1 МЕГАПИКСЕЛЯ
Описание изделия
•
Разрешение до 2,1 мегапикселя (1920 x 1080)
•
Запись до 30 изображений в секунду (ips) при разрешении 1920 x 1080
•
Дополнительно поставляются объективы с оправой типа CS
•
Автоматическая прецизионная настройка заднего фокуса
•
Быстрая и простая установка может быть выполнена одной рукой
•
Сжатие видеоинформации по стандартам H.264 и MJPEG
•
Дневной и ночной режимы
•
Высокая светочувствительность до 0,03 лк
•
Питание от сети Ethernet (IEEE 802.3af) или от сети
24 В переменного тока
•
•
Гнездо для видеонастройки и кнопка фокусировки доступны при
закрытом куполе.
•
До 2 одновременных видеопотоков
•
Встроенные видеоаналитические функции
Локальное хранение (карта памяти типа Micro SD) для сохранения
информации о тревогах
•
Обнаружение движения
•
Возможность использования аудиоадаптера
™
Модель
серии IDE20 на расширенной платформе (ЕР) с технологией
™
представляет собой сетевую стационарную телекамеру с
Sarix
разрешением 2,1 мегапикселя (Мп), обеспечивающую лучшее в отрасли
качество изображений и их высокопроизводительную обработку. Телекамера
рассчитана на быструю и простую установку – все операции после установки
монтажной коробки, включая настройку, могут быть выполнены одной рукой.
Техн ология
формирования изображений для охранного видеонаблюдения,
обеспечивающих разрешение высокой четкости (ВЧ, или НDТV),
повышенную светочувствительность, стабильное цветовоспроизведение и
быструю обработку информации. Размер видеофайлов в формате H.264
сокращается почти в 20 раз в сравнении с исходным изображением, что
делает телевидение высокой четкости более доступным.
Sarix
представляет собой следующее поколение средств
Стационарная купольная телекамера
Телекамеры
без объективов. Все модели снабжены новейшими средствами для работы в
условиях низкой освещенности и представляют собой готовую к установке
телекамеру, размещенную в кожухе для помещений. Модель для дневного и
ночного наблюдения снабжена механическим инфракрасным (ИК)
режекторным фильтром, позволяющим увеличить чувствительность
телекамеры в условиях
на разнообразные мегапиксельные вариообъективы с оправой типа СS.
Телекамера
Два потока могут сжиматься в форматы MJPEG и H.264 с несколькими
вариантами разрешения. Расширенная платформа позволяет передавать в
реальном времени видеоинформацию с высокой четкостью и частотой
кадров 30 iрs, при этом используется сжатие по стандарту H.264 в целях
оптимизации использования частотной полосы и хранения информации.
Потоки можно настроить на
передачи данных и структуры групп изображений (GОР), что позволяет
расширить возможности управления частотными полосами.
Телекамера
регулировки заднего фокуса упрощает настройку фокусировки для
повышения резкости изображения. Удо бное гнездо для настройки видео
устраняет необходимость в использовании портативного компьютера для
просмотра видеоизображения во время установки телекамеры.
серии IDЕ20
серии IDЕ20
серии IDЕ20
можно заказывать в комплекте с объективами или
низкой освещенности. Эти телекамеры рассчитаны
рассчитана на два одновременных видеопотока.
разные значения частоты кадров, скорости
проста в установке, а функция автоматической
Встроенные видеоаналитические функции
Видеоаналитические пакеты
Analytic Suites
IDE20. Аналитическая функция Pelco для реагирования на выведение
телекамеры из строя (порчу) входит в стандартный комплект поставки шести
моделей, в т. ч. IDE20DN-0, IDE20DN-1, IDE20DN8-1 и всех моделей, на
которые загружен пакет
могут поставляться с загруженным видеоаналитическим пакетом
Analytic Suites.
Пакет
оповещение при использовании с системой Endura® или системой других
производителей, поддерживающей интерфейс программирования
приложений (АРI) компании Pelco. Пакет
возможность настройки правил и тревожного оповещения при использовании
систем, соответствующих требованиям протокола
повышают гибкость и функциональность телекамеры серии
Pelco Analytic Suites
Pelco® Analytic Suites
Pelco Analytic Suites.
можно легко настроить на тревожное
и
ObjectVideo® (OV)
Модели серии IDE20 также
OV Analytic Suites
OV Ready™.
OV
дает
Интерфейс с Интернетом
В модели
обеспечивающий эффективные функции дистанционной настройки и
администрации. В одной и той же компьютерной сети можно видеть до
телекамер.
16
серии IDЕ20
используется стандартный веб-браузер,
Бланкирование окна
Бланкирование окна используется для скрытия указанных пользователем
приватных зон (т. е. участков, которые не могут наблюдаться оператором).
Телекамеры
Бланкируемая зона показывается на экране в виде сплошного серого окна.
серии IDЕ20
поддерживают до четырех бланкируемых окон.
Интеграция видеосистем
Телека мера
комбинированными («гибридными») системами, такими как Endura версии
2.0 (или новее) и Digital Sentry
программного обеспечения телекамеры обеспечивает возможность
соединения с программными решениями других производителей. Pelco
предлагает интерфейс программирования приложений (АРI) для
взаимодействия систем других производителей с сетевыми телекамерами
Pelco.
серии IDЕ20
легко соединяется с IР-системами Pelco и
®
версии 4.3 (или новее). Открытая архитектура
Этот документ мог измениться со времени
выполнения предыдущего перевода.
Соответствующий документ на английском языке
является единственным источником самой
последней информации.
Фирма, зарегистрированная по стандарту
Международной организации по стандартизации;
ISO 9001 – Система качества
C2964RU / ПЕРЕСМОТРЕННОЕ ИЗДАНИЕ 21-1-10
Page 2
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ВИДЕОАНАЛИТИЧЕСКИЕ ПАКЕТЫ PELCO
Видеоаналитические пакеты Pelco Analytic Suites предлагаются в двух
комплектациях: стандартный пакет
Enhanced Suite
Стандартный пакет включает функцию реагирования на выведение
телекамеры из строя и еще один режим реагирования. Расширенный пакет
дает возможность одновременного использования нескольких режимов
реагирования. Число возможных режимов ограничивается только
располагаемой мощностью процессора телекамеры.
Примечание:
стандартов сжатия, параметров разрешения, частоты кадров, скорости
передачи битов и настройки аналитических функций. Для каждого режима
реагирования можно задать несколько специальных профилей, содержащих
различные настройки телекамеры. Эти профили могут использоваться для
настройки различных сценариев реагирования, обеспечивающих
автоматическое обнаружение определенных действий и включение
тревожной сигнализации
Настройка конфигурации видеоаналитического пакета Pelco Analytic Suites
выполняется с помощью системы Endura или интерфейса API, после чего
функции реагирования автоматически обнаруживают контролируемые виды
активности и выдают соответствующие тревожные сигналы. Несколько
видеоаналитических функций Pelco могут работать одновременно в
определенное время или при определенных условиях. Например, в дневное
время телекамера может быть запрограммирована на подсчет объектов,
чтобы считать число
оператор может переключить профиль на обнаружение выведения
телекамеры из строя, при котором выдается тревожный сигнал в случае
перемещения или закрывания телекамеры. Каждый пакет включает
следующие режимы реагирования:
•
Покинутый объект:
позволяет обнаруживать объекты, оставленные в определенной зоне, и
выдавать тревожный сигнал, если объект будет оставаться в этой зоне в
течение времени, превышающего заданный пользователем предел.
Типичным примером использования этого режима реагирования
является аэропорт. Режим реагирования на покинутый объект также
может обнаруживать предметы, оставленные рядом с банкоматом
сигнализируя о потенциальном похищении информации с банковских
карточек.
•
Адаптивное движение:
обнаружение и прослеживание объектов, поступающих в зону наблюдения,
и затем выдает тревожный сигнал, когда объект поступает в определенную
зону, заданную пользователем. Этот режим в основном используется вне
помещений в условиях небольшого движения, чтобы свести к минимуму
число ложных тревог, вызванных изменениями обстановки.
•
Выведение телекамеры из строя (порча):
выведение телекамеры из строя (порчу) обнаруживает изменения
контрастности в поле обзора. Тревожный сигнал срабатывает при
перекрытии объектива краской, тканью или крышкой.
Несанкционированное перемещение телекамеры также обуславливает
выдачу тревожного сигнала.
•
Направленное движение:
тревожного сигнала, если человек или объект перемещается в
определенном направлении. Типичными примерами использования этой
функции являются терминалы аэропортов или туннели, где камера может
обнаружить движение в направлении, противоположном нормальному
движению потока.
•
Обнаружение праздношатания:
или транспортные средства, которые остаются в контролируемой зоне
дольше заданного пользователем периода времени. Этот режим
позволяет эффективно и оперативно информировать о подозрительном
поведении вблизи банкоматов, лестничных клеток и школьных дворов.
•
Подсчет объектов:
объектов, поступающих в определенную зону или пересекающих
определенный «сигнальный провод». Этот режим можно использовать
для подсчета числа людей на входе или выходе магазина, либо внутри
магазина при небольшом движении людей. Этот режим основан на
прослеживании и поэтому не рассчитан на подсчет людей в толпе.
•
Удаление объекта:
если объект будет удален из обозначенной пользователем зоны. Этот
режим идеален для клиентов, которые хотят обнаруживать удаление
ценных предметов, например, картины со стены или статуи с пьедестала.
•
Стоящий автомобиль:
охраняемого участка дольше заданного пользователем периода времени.
Этот режим идеален для контроля продолжительности парковки,
обнаружения подозрительной парковки, недопустимых остановок в
полосах движения и автомобилей, стоящих в ожидании у ворот.
.
Располагаемая мощность процессора зависит от выбранных
в случае такого обнаружения.
людей, входящих через дверь вестибюля. Ночью
Режим реагирования на покинутый объект
Этот режим служит для определения числа
Выдача тревожного сигнала происходит в том случае,
Standard Suite
Режи м адаптивного движения обеспечивает
Этот режим обуславливает выдачу
Этот режим идентифицирует людей
Обнаружение автомобилей, стоящих вблизи
и расширенный пакет
Режим реагирования на
,
ВИДЕОАНАЛИТИЧЕСКИЙ ПАКЕТ OBJECTVIDEO (OV)
ANALYTIC SUITES
Пакет ObjectVideo Analytics Suites загружается на некоторые телекамеры
серии IDE20; для настройки этих режимов на выдачу тревожных сигналов
требуется система, соответствующая протоколу OV Ready.
Видеоаналитический пакет OV Security Suite
Простой в установке пакет OV Security Suite включает режимы реагирования
на пересечение «сигнального провода», обнаружение объектов внутри зоны
и выведение телекамеры из строя.
•
Режим реагирования на пересечение «сигнального провода»
идентифицирует объекты, пересекающие заданную пользователем
линию, находящуюся в поле зрения телекамеры.
•
Режим обнаружения объектов внутри зоны служит для идентификации
объектов, поступающих в указанную пользователем зону, а также
объектов, появляющихся или движущихся в этой зоне.
•
Режим реагирования на выведение телекамеры из строя выявляет
значительные изменения в поле зрения объектива, происходящие,
например, в случае закрытия объектива краской из распылителя, тканью
или крышкой.
Видеоаналитический пакет OV Security Suite Plus
Пакет OV Security Suite Plus включает все режимы реагирования, входящие
в пакет OV Security Suite, а также режимы обнаружения пересечения
нескольких «сигнальных проводов», обнаружения праздношатания и
обнаружения оставленных предметов.
•
Режим обнаружения пересечения нескольких «сигнальных проводов»
идентифицирует объект, пересекающий две заданные линии, и выдает
сообщение, основанное на заданных параметрах, например, таких как
направление движения. К числу задаваемых параметров для этого
режима относятся направление, последовательный порядок и время
между пересечением первой и второй линии.
•
Режим обнаружения праздношатания идентифицирует людей или
транспортные средства, которые остаются в контролируемой зоне после
истечения заданного периода времени. Этот режим позволяет
эффективно и оперативно информировать о подозрительном поведении
вблизи банкоматов, лестничных клеток и школьных дворов.
•
Режим реагирования на оставленный предмет позволяет обнаруживать
предметы, оставленные в определенной зоне, и выдавать тревожный
сигнал, если предмет будет оставаться в этой зоне в течение времени,
превышающего заданный пользователем предел.
Видеоаналитический пакет подсчета событий
OV Event Counting Suite
Пакет подсчета событий OV Event Counting Suite использует современные
функции калибровки объектов и дополнительные функции для расписаний,
параметров и наборов правил. В этот пакет входят режимы подсчета
пересечений «сигнального провода», подсчета вошедших и вышедших,
подсчета праздношатающихся, подсчета находящихся в контролируемой
зоне людей и контроля времени пребывания.
•
Режим подсчета пересечений «сигнального провода» служит для
подсчета числа людей или предметов, пересекающих заданную
пользователем линию.
•
Режим подсчета вошедших и вышедших служит для подсчета числа
людей, входящих в определенную зону и покидающих ее, без
использования «сигнального провода».
•
Режим подсчета праздношатающихся полезен для анализа того,
насколько часто люди останавливаются перед определенными товарами,
витринами или другими интересующими их объектами. Эта функция
также полезна для оценки эффективности рекламы и
заинтересованности в товаре.
•
Режим подсчета находящихся в контролируемой зоне людей служит для
подсчета людей и генерирования нового значения при каждом изменении
числа людей, находящихся в контролируемой зоне. Поскольку каждый
отчет о числе находящихся людей снабжается отметкой времени, эти
данные могут использоваться для определения среднего уровня
занятости помещений или для корреляции данных по посещаемости
точек или для других деловых сценариев.
торговых
Правила контроля времени пребывания могут настраиваться на
регистрацию времени с момента входа объекта в контролируемую зону до
момента его выхода из этой зоны. Наряду с информацией о длине очередей,
это также позволяет оценить время ожидания. Этот режим можно
использовать для анализа заинтересованности потребителей в витринах
торговых точек или в средствах цифровой
рекламы.
Page 3
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
SARIX
СИСТЕМА
ВИДЕО
НАЛОЖЕНИЕ ВИДЕОАНАЛИТИКИ
• КОНФИГУРАЦИЯ
• СИГНАЛИЗАЦИЯ
• ГОТОВНОСТЬ К ИСПОЛЬЗОВАНИЮ
АНАЛИТИЧЕСКИХ ФУНКЦИЙ PELCO
API / OV
На следующей схеме показано, как система телевизионного наблюдения интерпретирует видеопоток, если встроенные видеоаналитические функции настроены и
включены.
ВАЖН ОЕ ПРИМЕЧАНИЕ: ПРОСЬБА ПРОЧИТАТЬ.
системы могут потребоваться изменения или дополнительное сетевое оборудование, чтобы реализовать иллюстрированную систему. Для обсуждения конкретных требований
просим связаться с местным представителем компании Pelco.
Реализация сети показана только в качестве общего примера и не демонстрирует полную топологию сети. Для фактической
Page 4
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
2,96
(7,52)
2,73
(6,93)
3,32
(8,43)
3,33
(8,50)
7,50
(19,05)
Ø 5,00
(12,70)
0,82 (2,08)
ДЛЯ УСТАНОВКИ ВНУТРИ ПОТОЛКА
УСТАНОВКА НА ПОВЕРХНОСТИ
(Монтажное кольцо прилагается)
7,63
(19,38)
7,73
(19,63)
Ø 5,00
(12,70)
ПОДВЕСНАЯ МОДЕЛЬ
(Крепление выпускается как принадлежность)
ПРИМЕЧАНИЕ: В СКОБКАХ УКАЗАНЫ РАЗМЕРЫ В САНТИМЕТРАХ;
ВСЕ ОСТАЛЬНЫЕ РАЗМЕРЫ – В ДЮЙМАХ.
ОБЩИЕ ХАРАКТЕРИСТИКИ
Формирователь
изображения Формат 1/3" (эффективно)
Тип формирователя CMOS (КМОП)
Считывание
формирователя Последовательная («прогрессивная»)
Максимальное
разрешение 1920 x 1080
Отношение сигнал-шум 50 дБ
Тип объектива с
автоматической
диафрагмой Привод постоянного тока
Диапазон электронного
затвора 1~1/100 000 с
Широкий динамический
диапазон 60 дБ
Диапазон баланса белого 2000° ... 10 000°K
Чувствительность f/1.2, 2850°K, соотношение
Цветной режим
(1x/33 мс)0,5 лк
Цветной режим SENS
(15х/500 мс) 0,12 лк
Монохромный режим
(1х/33 мс) 0,25 лк
Монохромный режим
SENS (15х/500 мс) 0,03 лк
Ослабление света плафоном
Прозрачный Без ослабления света
Дымчатый Ослабление света на 1.0 ступени экспозиции
Материал
Монтажная коробка Литой алюминий
Накладное кольцо Поликарбонатный пластик
Плафон Акриловый пластик
Отделка Белая
Масса (без объектива)
Нетто 2,00 фунт. (0,90 кг)
Брутто 6,00 фунт. (2,70 кг)
Имеющиеся языки Китайский, английский, французский,
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Порт Разъем RJ-45 для сети 100Base-TX
Тип кабеля Cat5 или лучше для сети 100Base-TX
Вход питания 24 В переменного тока или питание по сети
Потребляемая мощность < 6 Вт
Потребляемый ток
PoE < 200 мА макс.
24 В переменного тока < 295 мА номин.; < 390 мА макс.
Локальное хранение Карта памяти Micro SD
Вход сигнализации 10 В постоянного тока макс., 5 мА макс.
Выход сигнализации 0 ... 15 В постоянного тока макс., 75 мА макс.
Сервисный разъем Внешний 3-контактный разъем, 2,5 мм, выдает
Разъем для
принадлежностей Подсоединение принадлежностей
МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Оправа объектива Оправа типа CS, регулируемая
Панорамирование и наклон
Панорамирование 368°
Наклон 160° (10° ... 170°)
Вращение 355°
УСЛОВИЯ ОКРУЖАЮЩЕЙ СРЕДЫ
Температура эксплуатации 32° … 122°F (0° … 50°C)
Влажность при эксплуатации 20% ... 80%, без конденсации
развертка
сигнал/шум >24 дБ
немецкий, итальянский, португальский,
русский, испанский и турецкий
Автоматический выбор протокола
MDI/MDI-X
Ethernet – PoE (IEEE 802.3af, класс
видео в формате NTSC/PAL
систем Pelco
7,95
(20,19)
3,82
6,32
(9,70)
(16,05)
Ø 5,00
(12,70)
3)
Page 5
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ВИДЕО
Кодирование
видеосигнала H.264 с высоким, основным или базовым
Видеопотоки До двух одновременных потоков; второй
Частота кадров До 30, 25, 24, 15, 12,5, 12, 10, 8, 7,5, 6, 5, 4, 3, 2,
Предусмотренные форматы
разрешения
Дополнительные варианты
разрешения 640 x 512, 640 x 352, 480 x 368, 480 x 272,
Поддерживаемые
протоколы TCP/IP, UDP/IP (одноадресный и
Пользователи
Защищенный доступ Парольная защита
Программный интерфейс Просмотр и настройка с помощью веб-
Интеграция с системами
Pelco Endura 2.0 (или новее) или
Открытая IР-интеграция Интерфейс прикладных программ (АРI) для IР-
Минимальные требования к системе
* Браузер Internet Explorer не поддерживается операционной системой Mac OS
X версии 10.4.
†
Данное изделие не рассчитано на использование проигрывателя QuickTime
версии 7.6.4 для Windows XP или Windows Vista. Если на вашем ПК
установлена эта версия, то ее следует обновить путем загрузки программы
QuickTime версии 7.6.5.
профилем и MJPEG
– переменный, зависит от настройки
поток
основного потока
1 (зависит от кодирования, разрешения и
настройки потока)
Разрешение MJPEG H. 264 с высоким профилем
Мегапиксели Ширина Высота
2,1 1920 1080 16:9 30,0 ips 10,0 Мбит/с 30,0 ips 6,0 Мбит/с
1,9 1600 1200 4:3 20,0 ips 10,0 Мбит/с 20,0 ips 4,0 Мбит/с
1,3 1280 1024 5:4 20,0 ips 10,0 Мбит/с 20,0 ips 3,3 Мбит/с
1,2 1280 960 4:3 20,0 ips 10,0 Мбит/с 20,0 ips 3,0 Мбит/с
0,9 1280 720 16:9 30,0 ips 10,0 Мбит/с 30,0 ips 2,9 Мбит/с
0,5 800 600 4:3 30,0 ips 7,7 Мбит/с 30,0 ips 2,0 Мбит/с
0,3 640 480 4:3 30,0 ips 4,9 Мбит/с 30,0 ips 1,5 Мбит/с
0,1 320 240 4:3 30,0 ips 1,2 Мбит/с 30,0 ips 0,5 Мбит/с
Одноадресный режим До 20 пользователей одновременно в
Многоадресный режим Неограниченное число пользователей файлов
Рекоме ндуетс я Intel® Core® 2 Duo 2,6 ГГц
Операционная система Microsoft® Windows® XP, Windows Vista® или
Память 2 Гбайт RAM (ЗУПВ)
Карта сетевого
интерфейса 100 Мбит (или больше)
Монитор Разрешение не менее, чем 1024 x 768, 16- или
Веб-браузер* Internet Explorer® 7.0 (или новее) или Mozilla®
Медиа-проигрыватель† QuickTime® 7.6.5 для Windows XP, Windows
320 x 256 и 320 x 176
многоадресный IGMP), UPnP, DNS,
DHCP, RTP, RTSP, NTP, IPv4, SNMP, QoS,
HTTP, HTTPS, LDAP (клиент), SSH, SSL,
SMTP, FTP, mDNS (Bonjour) и
802.1x (EAP)
зависимости от настройки разрешающей
способности (2 гарантированных потока)
формата H.264
браузера, до 16
Digital Sentry 4.3 (или новее)
телекамер Pelco
®
Mac
32-разрядная цветовая разрешающая
способность пикселей
Firefox
Vista, или QuickTime 7.6.4 для Mac OS X 10.4
телекамер
OS X 10.4 (или новее)
®
3.0 (или новее)
Соотношение
сторон
Макс.
IPS
Рекомендуемая
скорость передачи
битов
Макс.
IPS
Рекомендуемая
скорость передачи
битов
АНАЛИЗ ВИДЕОИЗОБРАЖЕНИЯ
Требуе мы е системы для
Видеоаналитические пакеты Pelco
Интерфейс Pelco Усовершенствованное программное
Открытый API Поток видеоаналитической информации Pelco
Требуе мы е системы для
пакетов ObjectVideo Suites Система, готовая к использованию OV
обеспечение для управления системой
WS5200 для сети Endura 2.0 (или новее)
передается через программу Pelco API Guide
for Video Analytics, версии 0.55.30 (или новее)
(имеется на сайте Pelco.com/IP)
(ObjectVideo), включающая систему
видеоменеджмента OV Ready
Page 6
МОДЕЛИ
Pelco, логотип Pelco, Digital Sentry и Endura являются зарегистрированными товарными знаками
компании Pelco, Inc.
Sarix является товарным знаком компании Pelco, Inc.
Все наименования изделий и услуг, указанные в настоящем документе, являются товарными знаками
или зарегистрированными товарными знаками соответствующих компаний.Отсутствие товарного знака
или зарегистрированного товарного знака в настоящем документе не представляет собой отказа от прав
интеллектуальной собственности.
Техни чес кие характеристики и
сведения о наличии изделия могут быть изменены без уведомления.
© 2010 Pelco, Inc. Все права защищены.
МОДЕЛИ
IDЕ20DN-0 Стационарная сетевая купольная телекамера с
IDЕ20DN-1 Стационарная сетевая купольная телекамера с
IDЕ20DN8-1 Стационарная сетевая купольная телекамера с
IDЕ20DN-0CP0 Стационарная сетевая купольная телекамера с
IDЕ20DN-0S0 Стационарная сетевая купольная телекамера с
IDЕ20DN-0SР0 Стационарная сетевая купольная телекамера с
IDЕ20DN-PM0 Стационарная сетевая купольная телекамера с
IDЕ20DN-PO0 Стационарная сетевая купольная телекамера с
IDЕ20DN-0CP1 Стационарная сетевая купольная телекамера с
IDЕ20DN-0S1 Стационарная сетевая купольная телекамера с
IDЕ20DN-0SP1 Стационарная сетевая купольная телекамера с
IDЕ20DN-PM1 Стационарная сетевая купольная телекамера с
IDЕ20DN-PO1 Стационарная сетевая купольная телекамера с
технологией Sarix с расширенной платформой, для
помещений, разрешение 2,1
режим, без объектива, дымчатый купол
технологией Sarix с расширенной платформой, для
помещений, разрешение 2,1
режим, без объектива, прозрачный купол
технологией Sarix с расширенной платформой, для
помещений, разрешение 2,1
режим, мегапиксельный вариообъектив 2,8~8 мм,
прозрачный купол
технологией Sarix с расширенной платформой, для
помещений, разрешение 2,1
режим, без объектива, дымчатый купол, с встроенным
пакетом подсчета событий OV
технологией Sarix с расширенной платформой, для
помещений, разрешение 2,1
режим, без объектива, дымчатый купол, с встроенным
видеоаналитическим пакетом OV
технологией Sarix с расширенной платформой, для
помещений, разрешение 2,1
режим, без объектива, дымчатый купол, с встроенным
видеоаналитическим пакетом OV
технологией Sarix с расширенной платформой, для
помещений, разрешение 2,1
режим, без объектива, дымчатый купол, с встроенным
стандартным видеоаналитическим пакетом
Standard Suite
Pelco
технологией Sarix с расширенной платформой, для
помещений, разрешение 2,1
режим, без объектива, дымчатый купол, с встроенным
расширенным видеоаналитическим пакетом
Enhanced Suite
Pelco
технологией Sarix с расширенной платформой, для
помещений, разрешение 2,1
режим, без объектива, прозрачный купол, с встроенным
пакетом подсчета событий OV
технологией Sarix с расширенной платформой, для
помещений, разрешение 2,1
режим, без объектива, прозрачный купол, с встроенным
видеоаналитическим пакетом OV
технологией Sarix с расширенной платформой, для
помещений, разрешение 2,1
режим, без объектива, прозрачный купол, с встроенным
видеоаналитическим пакетом OV
технологией Sarix с расширенной платформой, для
помещений, разрешение 2,1
режим, без объектива, прозрачный купол, с встроенным
стандартным видеоаналитическим пакетом
Standard Suite
Pelco
технологией Sarix с расширенной платформой, для
помещений, разрешение 2,1
режим, без объектива, прозрачный купол, с встроенным
расширенным видеоаналитическим пакетом
Enhanced Suite
Pelco
мегапикселя, дневной/ночной
мегапикселя, дневной/ночной
мегапикселя, дневной/ночной
мегапикселя, дневной/ночной
Event Counting Plus
мегапикселя, дневной/ночной
Security Suite
мегапикселя, дневной/ночной
Security Plus Suite
мегапикселя, дневной/ночной
мегапикселя, дневной/ночной
мегапикселя, дневной/ночной
Event Counting Plus
мегапикселя, дневной/ночной
Security Suite
мегапикселя, дневной/ночной
Security Plus Suite
мегапикселя, дневной/ночной
мегапикселя, дневной/ночной
СЕРТИФИКАЦИЯ/КЛАССИФИКАЦИЯ/ПАТЕНТЫ
•
CE (Евросоюз), класс B
•
FCC (Федеральная комиссия по связи), класс B
•
Зарегистрировано в UL /cUL
•
Австралийская сертификация C-Tick
•
Оформляются патенты
ПРИНАДЛЕЖНОСТИ
IX-SC Сервисный кабель Sarix длиной 4 фут., совместим с
IA-A Аудиоадаптер, совместимый с разъемами USB 2.0 A
ID-CB Коробка для прокладки кабелей в воздуховодах
POE20U560G Однопортовый инжектор питания через
любым стандартным байонетным разъемом ВNС
и 5-контактным кабелем типа mini-B; поставляется с
двумя кабелями-удлинителями с разъемами USВ 1
фут (0,3 м) и 3 фута (0,9 м)
(PoE)
Ethernet
РЕКОМЕНДУЕМЫЕ УЗЛЫ КРЕПЛЕНИЯ
ID-P Подвесное крепление
SWM-WT Настенное крепление для подвеса
SWM-CAWT Переходник для установки настенного крепления
SWM-PAWT Переходник для установки настенного крепления
в
углу
столбе
на
РЕКОМЕНДУЕМЫЕ ОБЪЕКТИВЫ
13M2.2-6 Мегапиксельный вариообъектив, 2,2~6,0 мм,
13M2.8-8 Мегапиксельный вариообъектив, 2,8~8,0 мм,
13M2.8-12 Мегапиксельный вариообъектив, 2,8~12,0 мм,
13M15-50 Мегапиксельный вариообъектив, 15,0~50,0 мм,
Объективы Pelco проектируются и испытываются с целью обеспечения
оптимального качества изображения в мегапиксельных телекамерах серий
IDЕ20. Установк а стандартного объектива на мегапиксельной телекамере серии
IDЕ20 приведет к ограничению разрешения и ухудшению качества
изображения.
Поле обзора
в градусах
2,2 мм
2,8 мм
6,0 мм
8,0 мм
12,0 мм
15,0 мм
50,0 мм
Примечание:
или 5:4 поле обзора меньше вышеуказанного. Подробные сведения приведены
в руководстве по установке и эксплуатации.
При разрешении 800 x 600 (или менее) и соотношении сторон 4:3
f/1.3~2.0
f/1.2~1.9
f/1.4~2.7
f/1.5~2.1
Соотношение сторон
16:9 4:3 5:4
По горизонтали 109 109 109
По вертикали 63 83 89
По горизонтали 89 89 89
По вертикали 48 66 70
По горизонтали 42 42 42
По вертикали 24 32 34
По горизонтали 32 32 32
По вертикали 18 24 25
По горизонтали 21 21 21
По вертикали 12 16 17
По горизонтали 16 16 16
По вертикали 9 12 13
По горизонтали 5 5 5
По вертикали 3 4 4
Всемирная штаб-квартира компании Pelco, Inc.:
3500 Pelco Way, Clovis, California 93612-5699 USA
США и Канада
Международный
www.pelco.com
Тел. (800) 289-9100
Тел. +1 (559) 292-1981
•
Факс: (800) 289-9150
•
Факс: +1 (559) 348-1120
Loading...
