FICHE SIGNALÉTIQUE

EM22

EM22

3,00

(7,62)

7,00

(17,78)

4,16

(10,57)

16,50

(41,91)

3,00

(7,62)

1,50 (3,81)

6,00

(15,24)

4,50

(11,43)

Ø 0,34 (0,86), 2X

3,47

(8,81)

2,00

(5,08)

1,50

(3,81)

1,74

(4,42)

Ø 0,27 (0,68), 7X

MM22

REMARQUE : LES MESURES ENTRE PARENTHÈSES

SONT EXPRIMÉES EN CENTIMÈTRES ;
TOUTES LES AUTRES SONT EN POUCES.

solutions pour caméras

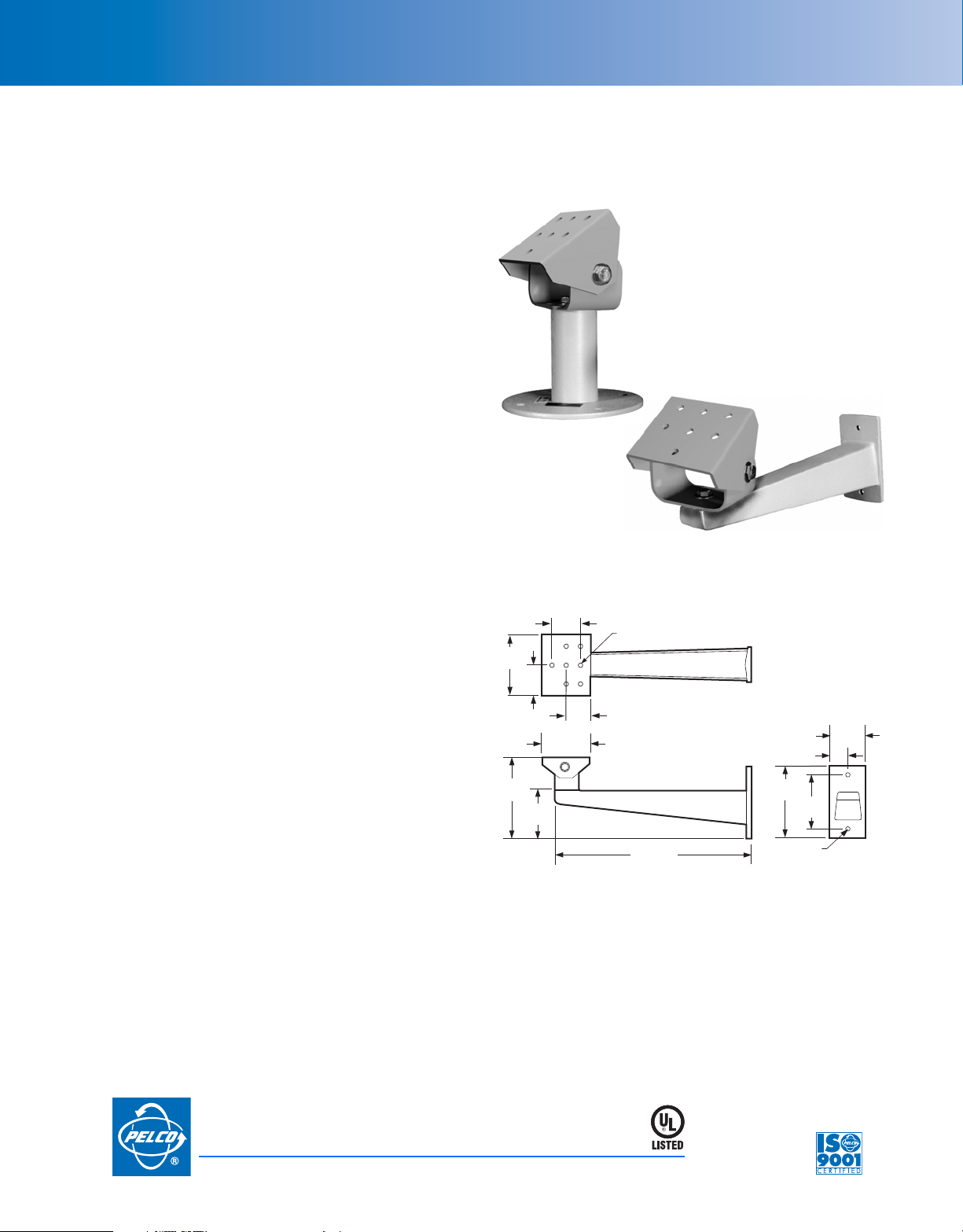

Fixation EM22/MM22

FIXATION AU PLAFOND/SUR PIÉDESTAL / MURALE, RÉSISTANCE MOYENNE, CAISSON

Caractéristiques du produit

• Économique

• Intérieur/Extérieur

• Charge maximum de 40 livres (18,14 kg)

• Construction solide

• Destinée aux caissons de résistance moyenne

• Tête pivotante entièrement réglable

• Fixation murale, sur piédestal, au plafond

• Le EM22 est adaptable aux applications sur mât

(adaptateur PA100 requis)

Les modèles EM22 et MM22 ont été conçus et fabriqués pour être
utilisés avec divers caissons Pelco. Le modèle EM22 s’installe sur un
mur ou une surface verticale ; il est équipé d’un bras en aluminium
moulé qui minimise les déplacements horizontaux non désirés. Le
modèle MM22 est une fixation sur piédestal/au plafond pouvant être
installée sur toute surface plane.

Les deux unités sont équipées d’une tête pivotante entièrement
réglable qui permet des mouvements horizontaux sur 360 degrés.
Fabriquée en aluminium traité contre la corrosion, chacune de ces
unités peut supporter une charge maximum de 40 livres (18,14 kg).

De plus, le modèle EM22 peut être adapté aux applications
d’installation sur mât lorsque l’adaptateur PA100 est utilisé.

C227FR / RÉVISION 31-07-08

Organisation certifiée ISO

(International Standards Organization) ;

Système qualité ISO 9001

SPÉCIFICATIONS TECHNIQUES

Pelco et le logo Pelco sont des marques dép osées de Pelco, Inc.

Les spécifications et les disponibilités des produits peuvent être modifiées sans préavis.

©Copyright 2008, Pelco, Inc. Tous droits réservés.

PA100

ADAPTATEUR DE MÂT

7,09

(18,01)

MM22

Ø 2,00

(5,08)

Ø6,00

(15,24)

Ø 0,37 (0,93), 4 X ESP.
ÉG. SUR
4,75 (12,06) C.B.

3,47

(8,81)

1,74

(4,42)

2,00

(5,08)

1,50

(3,81)

3,00

(7,62)

Ø 0,27 (0,68), 7X

PA100

REMARQUE : LES MESURES ENTRE PARENTHÈSES

SONT EXPRIMÉES EN CENTIMÈTRES ;
TOUTES LES AUTRES SONT EN POUCES.

MODÈLES

EM22 Fixation murale, de résistance moyenne, pour

les caissons et les caméras de poids léger à
moyen ; tête pivotante réglable manuellement

MM22 Fixation au plafond/sur piédestal, de

résistance moyenne, pour les caissons et les
caméras de poids léger à moyen ; tête
pivotante réglable manuellement

PRODUITS ANNEXES

PA100 Adaptateur de fixation sur mât destiné à la

fixation EM22 : diamètre de mât minimum :
1,5 pouce (3,8 cm) ; pattes en acier
inoxydable fournies ; longueur des pattes :
28,5 pouces (72,39 cm).

MÉCANIQUE

Réglage azimut 360°
Réglage site 75°
Installation de

caméra/caisson 2 boulons de fixation 1/4-20 x 5/8 pouce, deux

rondelles fendues et deux rondelles plates

Méthode de verrouillage Boulons à tête hexagonale 3/8-16

GÉNÉRAL

Construction

EM22 Bras mural en aluminium moulé avec tête

réglable en aluminium

MM22 Billettes en aluminium avec tête réglable en

aluminium
Finition Revêtement poudre polyester gris
Charge maximum 40 livres (18,14 kg)
Poids de l’unité

EM22 3,05 livres (1,39 kg)
MM22 2,60 livres (1,18 kg)
PA100 0,86 livre (0,39 kg)

Poids pour le transport

EM22 4 livres (1,81 kg)
MM22 4 livres (1,81 kg)
PA100 2 livres (0,90 kg)

CERTIFICATIONS

• Homologué UL

0,75

(1,91)

4,50

(11,43)

3,00

(7,62)

FENTE 0,25 X 0,75

(0,64 X 1,91), 4 X

8,00

(20,32)

1,00

(2,54)

5,25

(13,34)

Siège mondial Pelco, Inc :

3500 Pelco Way, Clovis, Californie, 93612-5699 États-Unis

États-Unis et Canada Tél. : [phone] • FAX : [phone]
International Tél. : [phone] • FAX : [phone]
www.pelco.com

GOUJON 5/16-18 X 1-1/4, 2 X

1,36
(3,5)

±0,15

1,06

(2,70)

0,25

(0,64)
