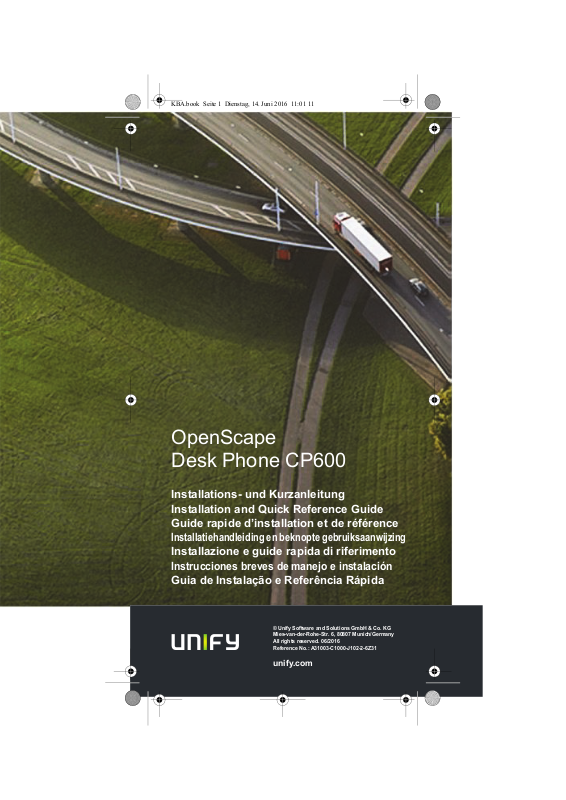

OpenScape Desk Phone CP600

Installations- und Kurzanleitung  Installation and Quick Reference Guide Guide rapide d’installation et de référence Installatiehandleiding en beknopte gebruiksaanwijzing Installazione e guide rapida di riferimento Instrucciones breves de manejo e instalación Guia de Instalação e Referência Rápida



unify.com



Desligar/ligar

11223344556677889

101011111212131314

AAB

microfone

micrófono

Fora do escritório /

Desvio de chamadas

Fuera de la oficina /

Reenvío de llamadas

Fuori dall'ufficio /

Inoltro chiamata

Ligar/desligar

auricular

casco telefónico

Ligar/desligar a

atifalante

altavoz

Deutsch English Français Nederlands Italiano Español Português

Signalisierungs-LED Notification LED LED de notification Melding LED Notifica LED LED de notificación LED de notificação

Display Display Afficheur Display Display Display Display

Lautsprecher Speaker Haut-parleur Luidspreker Altoparlante Altavoz Atifalante

Microfoon uit/aan Microfono Off/On Desactivar/activar

microphone

Wähltastatur Keypad Clavier numérotation Kiestoetsen Tastierino telefonico Teclado de marcación Teclado de marcação

Lautstärke Volume Volume Geluidsvolume Volume Volumen Volume

Mikrofon aus/ein Microphone off/on Désactiver/Activer la

5 Softkeys 5 Softkeys 5 Teclas programables 5 Teclas de função

Niet op kantoor /

Doorschakeling

5 Touches programmables

Absent du bureau /

Renvoi d'appel

Out-of-Office /

Call Forwarding

NFC NFC CCP NFC NFC NFC NFC

Abwesenheit /

Anrufumleitung

5 Softkeys 5 Softkeys

Headset aan/uit Cuffia On/Off Activar/desactivar

Menü Menu Menu Menu Menu Menú Menu

5-Wege Navigator 5-way navigator Navigateur 5 sens 5-weg navigator Navigatore a 5 direzioni Navegador de 5 vías Navegador 5-viário

Headset ein/aus Headset on/off Activer/Désactiver le

Luidspreker aan/uit Altoparlante On/Off Activar/desactivar

micro-casque

haut-parleur

Lautsprecher ein/aus Speaker on/off Activer/Désactiver le

Mikrofon Microphone Microphone Microfoon Microfono Micrófono Microfone

SD-Kartensteckplatz SD card slot

Stromversorgung Power Alimentation Stroomvoorziening Alimentazione Alimentación Alimentação

Computer Computer Ordinateur personnel Computer Computer Computadora Computador

Netzwerk Network Réseau Netwerk Rete Red Rede

Headset Headset Micro-casque Headset Auricolare Auriculares Headset

Hörer Handset Combiné Handset Microtelefono Auricular Auscultador

Key Module Key Module Key Module Key Module Key Module Key Module Key Module

Service-Schnittstelle Service interface Interface de service Service-interface Interfaccia di servizio Interfaz de servicio Interface de serviço

Wichtige Hinweise

Aus Sicherheitsgründen darf das Telefon nur wie folgt mit Strom versorgt werden:

• mit dem zugehörigen Original-Netzteil,

• über LAN mit PoE (Power over Ethernet), welches dem Standard IEEE 802.3af entspricht.

Öffnen Sie niemals das Telefon! Bei Problemen wenden Sie sich an die Systembetreuung.

Benutzen Sie nur Original-Zubehör! Das Benutzen von anderem Zubehör ist gefährlich und führt zum Erlöschen der Garantie, Produzentenhaftung und der CE- und anderer Kennzeichnungen.

Kennzeichen

Die Konformität des Gerätes zur EU-Richtlinie wird durch das CE-Kennzeichen bestätigt. Die CE-Konformitätserklärung und ggf. andere vorhandene Konformitätserklärungen sowie weitere Informationen zu Richtlinien, die die Verwendung von Substanzen in Produkten einschränken oder die Deklaration von Substanzen in Produkten betreffen, finden Sie im Unify-Experten-WIKI unter

http://wiki.unify.com

mity”. Alle Elektro- und Elektronikgeräte sind getrennt vom allge-

meinen Hausmüll über dafür staatlich vorgesehene Stellen zu entsorgen. Die sachgemäße Entsorgung und die getrennte Sammlung von Altgeräten dient der Vorbeugung von potentiellen Umwelt- und Gesundheitsschäden. Sie sind eine Voraussetzung für die Wiederverwendung und das Recycling gebrauchter Elektro- und Elektronikgeräte. Ausführliche Informationen zur Entsorgung Ihrer Altgeräte erhalten Sie bei Ihrer Kommune, Ihrem Müllentsorgungsdienst, dem Fachhändler bei dem Sie das Produkt erworben haben oder Ihrem Vertriebsansprechpartner. Diese Aussagen sind nur gültig für Geräte, die in den Ländern der Europäischen Union installiert und verkauft werden und die der Europäischen Richtlinie 2012/19/EU unterliegen. In Ländern außerhalb der Europäischen Union können davon abweichende Bestimmungen für die Entsorgung von Elektro- und Elektronikgeräten gelten.

im Kapitel “Declarations of Confor-

Pflege- und Reinigungshinweise

• Sprühen Sie das Telefon niemals mit Flüssigkeiten ein, da die eindringenden Flüssigkeiten zu Funktionsstörungen oder zur Zerstörung des Gerätes führen können.

• Verwenden Sie auch keine Substanzen wie Alkohol, Chemikalien, Lösungsmittel oder Scheuermittel, da derartige Substanzen eine Beschädigung der Oberfläche verursachen können.

• Reinigen Sie das Telefon mit einem weichen und nur leicht mit Wasser angefeuchteten Tuch.

Dokumentation im Internet

Dieses Dokument und weitere Informationen erhalten Sie im Internet: http://www.unify.com  Support. Technische Hinweise, aktuelle Informationen zu Firmware-Updates, häufig gestellte Fragen und vieles mehr finden Sie im Internet: http://wiki.unify.com.

Lieferumfang

a OpenScape Desk Phone CP600 b Aufstellstütze c Hörer d Hörerkabel e Installations- und Kurzanleitung

DeutschEnglishFrançaisNederlandsItalianoEspañolPortuguês

Hinweise zum Aufstellort

• Der Betrieb des Telefons ist nur an einer gebäudeinternen LANVerkabelung erlaubt. Das Gerät ist mit einem geschirmten LANKabel an die IP-Infrastruktur anzuschließen: Cat-5 für 100 Mb/s oder Cat-6 für 1000 Mb/s. In der Gebäudeinstallation ist sicherzustellen, dass der Schirm dieses Kabels geerdet ist.

• Das Telefon ist für den Betrieb in geschützten Räumen mit einem Temperaturbereich von 5 °C bis 40 °C ausgelegt.

• Das Aufstellen in einem Raum mit hoher Staubentwicklung kann die Lebensdauer des Gerätes beeinträchtigen.

• Setzen Sie das Gerät nicht direkter Sonneneinstrahlung oder anderen Hitzequellen aus. Dies kann zu Beschädigungen elektrischer Bauteile oder des Gehäuses führen.

• Stellen Sie das Telefon nicht in Bädern oder Duschräumen auf.

Anschließen des Hörers

Siehe auch Übersicht auf Seite 2.

1. Stecken Sie den Stecker am langen Ende des Hörerkabels d in

die Buchse auf der Unterseite des Telefons und führen Sie das Kabel durch den vorgesehenen Kanal.

2. Stecken Sie den Stecker am kurzen Ende des Hörerkabels d in

die Buchse am Hörer c.

Montage des Telefons

Langes Ende: 20° Kurzes Ende: 45°

Siehe auch Übersicht auf Seite 2.

Tischmontage

Die Aufstellstütze können Sie mit der langen oder kurzen Seite am Telefon montieren und so zwischen den Aufstellwinkeln 20° und 45° wählen:

1. Legen Sie das Telefon mit der Unterseite nach oben auf eine weiche Unterlage und entfernen Sie, falls vorhanden, bis auf das Hörerkabel d alle Kabel vom Telefon.

2. Stecken Sie die Aufstellstütze wie gezeigt auf die L-förmigen Schienen auf der Unterseite des Telefons.

3. Schieben Sie die Aufstellstütze bis zum Anschlag nach links, bis diese spürbar einrastet.

4. Wenn Ihr LAN nicht über PoE (Power over Ethernet) verfügt (zuständiges Fachpersonal fragen), schließen Sie ein zugelassenes Netzgerät an der Buchse an.

5. Verbinden Sie das LAN-Kabel mit der Buchse am Telefon und der Wand- oder Bodendose.

Optionale Anschlüsse

Wenn gewünscht, können Sie weitere Geräte mit Ihrem Telefon verbinden (siehe auch Übersicht auf Seite 2):

Anschluss zum PC Anschluss für Headset Steckplatz für SD-Speicherkarte Anschluss für Key Module

Die Aux-Buchse dient als Service-Schnittstelle. Falls noch Einstellungen für den ordnungsgemäßen Betrieb erforderlich sind, wenden Sie sich bitte an Ihr zuständiges Fachpersonal.

Drittanbieter-Endbenutzer-Lizenzvereinbarung

OpenScape Desk Phone CP600 Software

Das Produkt beinhaltet die OpenScape Desk Phone CP600 Software (nachfolgend „Software“). Diese ist Eigentum der Unify Software and Solutions GmbH & Co. KG (nachfolgend „Unify“), sofern nicht ausdrücklich anderslautend angegeben. Die Software ist durch das deutsche Urheberrechtsgesetz, internationale Urheberrechte, internationale Verträge und alle weiteren anwendbaren Rechte geschützt. Sie wird zu den Bedingungen der Endbenutzer-Lizenzvereinbarung von Unify lizenziert, sofern keine anderslautenden vertraglichen Vereinbarungen bestehen.

Im Produkt verwendete Open-Source-Software

Das Produkt beinhaltet neben anderen Komponenten integrierte Open-Source-Software, die von Drittanbietern entwickelt wurde und urheberrechtlich geschützt ist. Ihre Nutzungsrechte an dieser integrierten Open-Source-Software, die über die reine Programmausführung hinausgehen, sind durch die Bedingungen der entsprechenden Open-Source-Lizenz geregelt. Unter Einhaltung dieser Lizenzbedingungen wird Ihnen das Nutzungsrecht für die Open-Source-Software gemäß der entsprechenden Open-Source-Lizenz gewährt. Bei Konflikten mit der UnifyEndbenutzer-Lizenzvereinbarung oder mit einer zwischen Ihnen und Unify geschlossenen vertraglichen Vereinbarung haben die Bedingungen der Open-Source-Lizenz Vorrang in Bezug auf die OpenSource-Komponente der Software. Die integrierte Open-Source- Software ist lizenzgebührenfrei, d. h. für die Erteilung und Ausübung der lizenzierten Rechte werde keine Gebühren erheben, wogegen Unify von Ihnen die Erstattung von Kosten fordern darf, die für die Bereitstellung der Open-SourceSoftware anfallen. Sofern in den Bedingungen der maßgeblichen Open-Source-Lizenzen gefordert, haben Sie die Möglichkeit, eine physische Kopie der in diesem Produkt enthaltenen Open-Source-Komponenten und der maßgeblichen Open-Source-Lizenzen zu erhalten. Sofern erforderlich, können auch herunterladbarer Quellcode, Dokumentation und weitere ergänzende Informationen auf Medien bereitgestellt werden. Wenn Sie sich über die Bereitstellung solcher Medien und die anfallenden Bearbeitungsgebühren informieren möchten, wenden Sie sich bitte an die Unify-Zentrale. Unify kann auch die Möglichkeit wahrnehmen, die erforderlichen Informationen in einem bestimmten Bereich seiner Website bereitzustellen. Unter

http://wiki.unify.com können Sie die entsprechenden Produkte

auswählen oder danach suchen.

Gewährleistung bei weitergehender Nutzung der OpenSource-Software

Unify übernimmt keine Gewährleistung für die integrierte OpenSource-Software, wenn diese anders als gemäß der von Unify vorgesehen Programmausführung genutzt wird. Vorbehaltlich ausdrücklicher vertraglicher Vereinbarungen mit Unify legen die für die integrierte Open-Source-Software geltenden Open-Source-Lizenzen die etwaige Gewährleistung fest, die von den Autoren oder Lizenzgebern der Open-Source-Software übernommen wird. Insbesondere übernimmt Unify keinerlei Gewährleistung für Defekte, die durch die Modifikation der integrierten Open-Source-Software oder der Produktkonfiguration hervorgerufen wurden. Es entstehen auch keinerlei Gewährleistungsansprüche gegen Unify, falls die integrierte Open-Source-Software gegen geistige Eigentumsrechte von Dritten verstößt. Technischer Support wird, sofern grundsätzlich verfügbar, nur für Produkte mit unveränderter Software geleistet.

DeutschEnglishFrançaisNederlandsItalianoEspañolPortuguês

Important Notes

777

For safety reasons, the telephone can only be supplied with power as follows:

• with the supplied original power supply unit,

• using a LAN with PoE (Power over Ethernet) which supports the IEEE

802.3af standard

Never open the telephone. If you encounter any problems, contact your technical support.

Use only original accessories! Using other accessories may be dangerous, and will invalidate the warranty, extended manufacturer’s liability and the CE mark and other certifications.

Note (for USA only)

This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and receiver.

• Connect the equipment into an outlet on a circuit different from that to which the

receiver is connected.

• Consult the dealer or an experienced radio/TV technician for help.

Changes or modifications made to this equipment not expressly approved by the party responsible for compliance may void the FCC authorization to operate this equipment. This product is certified by a Nationally Recognized Testing Laboratory (NRTL). This equipment also complies with Part 68 of the FCC Rules. This equipment complies with FCC radiation exposure limits set forth for an uncontrolled environment. This equipment should be installed and operated with minimum distance of 20cm between the radiator and your body. This transmitter must not be co-located or operating in conjunction with any other antenna or transmitter.

Note (for Canada only)

This device complies with Industry Canada’s licence-exempt RSSs. Operation is subject to the following two conditions: (1) This device may not cause interference; and (2) This device must accept any interference, including interference that may cause undesired operation of the device.

CAN ICES-3 (B)/NMB-3(B) This product is certified by a Nationally Recognized Testing Laboratory (NRTL). This equipment also complies with Industry Canada CS-03. This equipment complies with IC RSS-102 radiation exposure limits set forth for an uncontrolled environment. This equipment should be installed and operated with minimum distance 20cm between the radiator & your body. This transmitter must not be co-located or operating in conjunction with any other antenna or transmitter.

Marks

The compliance of the equipment according to EU directives is confirmed by the CE mark. This Declaration of Conformity and, where applicable, other existing declarations of conformity as well as further information on regulations that restrict the usage of substances or affect the declaration of substances used in products can be found in the Unify Expert WIKI at http://wiki.unify.com tions of Conformity”.

All electrical and electronic products should be disp osed of separately from the municipal waste stream via designated collection facilities appointed by the government or the local authorities. The correct disposal and separate collection of your old appli ance will help prevent potential negative consequences for the environment and human health. It is a precondition for reuse and recycling of used electrical and electronic equipment. For more detailed information about disposal of your old appliance, please contact your city office, waste disposal service, the shop where you purchased the product or your sales representative. The statements quoted above are only fully valid for equipment which is installed and sold in the countries of the European Union and is covered by the directive 2012/19/EU. Countries outside the European Union may have other regulations regarding the disposal of electrical and electronic equipment.

under the section “Declara-

Care and cleaning instructions

• Never spray liquids onto the telephone since any liquid penetrating the telephone can lead to malfunctions or destruction of the device.

• Any substances such as alcoh ol, chemicals, solvents or scouring agents should also be avoided since these may damage the surface.

• Clean the telephone with a soft cloth moistened with water.

Documentation on Internet

This and other documentation can be found on the Internet at:

http://www.unify.com  Support.Technical notes, current infor-

mation about firmware updates, frequently asked questions and lots more can be found on the web at:

http://wiki.unify.com

Package Content

DeutschEnglishFrançaisNederlandsItalianoEspañolPortuguês

a OpenScape Desk Phone CP600 b Stand c Handset d Handset cable e Installation and Quick Reference Guide

Notes about Place of Use

• Operation of a SIP telephone is only permitted with indoor LAN cabling. The device shall be connected to the IP infrastructure using a shielded LAN cable: Cat-5 for 100 Mb/s or Cat-6 for 1000 Mb/s. The LAN cabling of the building shall ensure that the shield of this cable is grounded.

• The telephone should be operated in a controlled environment with an ambient temperature between 5 °C and 40 °C (41 °F and 104 °F).

• Do not install the telephone in a room where large quantities of dust accumulate; this can considerably reduce the service life of the telephone.

• Do not expose the telephone to direct sunlight or any other source of he at, as th is is lia ble t o dama ge th e electronic equipment and the plastic casing.

• Do not operate the telephone in damp environments such as bathrooms.

Connect the Handset to the Telephone
