Hemming guide device
Machine models
W(T)664 Series / HG Series
Parts Catalog
HG
INTRODUCTION
This parts catalog covers the HG Series device.
On pages 2 - 37, each mechanism is arranged on facing pages,
the first page containing the illustrations and the second page
containing the data of the individual parts.
The number given to each illustrations is the REF.NO. on the
parts list.
A numeric index of the parts is attached to page 38 on and after.
The illustration and/or descripion of the required part can be
easily referred to by the part number.
Always give the part numbers when ordering parts.
The contents of this parts book are subject to change to without
notice.
(
Models covered
)
W(T)664 Series
W664-34,W(T)664-35A HG001,HG003,HG101,HG300,HG303
W664-30A,W664-32 HG002,HG004,HG102,HG301,HG302
W(T)664-08 HG410A, HG410B
W(T)664-35 HG411A, HG411B
HG001,HG003,HG101
HG002,HG004,HG102
HG001,HG002,HG003,HG004
HG101,HG102
HG101,HG102
HG300
HG301
HG302
HG303
HG300,HG303
HG410A,HG410B
HG411A,HG411B
HG410A,HG410B,HG411A,HG411B
HG410B
HG411B
HG410A,HG411A
HG410A,HG410B,HG411A,HG411B
HG411A
TABLE OF CONTENTS
page
FABRIC GUIDE
SWITCHING DEVICE (
HG001,HG003,HG101)
2 3
FABRIC GUIDE
SWITCHING DEVICE (
HG002,HG004,HG102)
4 5
DRIVING MECHANISM (1)
(
HG001,HG002,HG003,HG004)
6 7
DRIVING MECHANISM (2)
(HG101,HG102) 8 9
PL CONTROLLER (HG101,HG102)
10 11
FABRIC GUIDE
SWITCHING DEVICE (HG300)
12 13
FABRIC GUIDE
SWITCHING DEVICE (HG301)
14 15
FABRIC GUIDE
SWITCHING DEVICE (HG302) 16 17
FABRIC GUIDE
SWITCHING DEVICE (HG303)
18 19
PITMAN SWITCH & DUST DRUM (HG300,HG303)
20 21
FABRIC GUIDE
SWITCHING DEVICE (HG410A,HG410B) 22 23
FABRIC GUIDE
SWITCHING DEVICE (HG411A,HG411B) 24 25
CONTROL UNIT (1) (HG410A,HG410B,HG411A,HG411B)
26
27
CONTROL UNIT (2) (HG410B)
28 29
CONTROL UNIT (3) (HG411B)
30 31
CONTROL UNIT (4) (HG410A,HG411A)
32 33
SLIDE PLATE (HG410A.HG410B,HG411A,HG411B)
34 35
SPECIAL PARTS (HG411A)
36 37
1
2
3
4
5
6
7
8
9
10
HG001,HG003,HG101
1
11
12
13
14
15
16
17
18
19
20
9
13
14
18
2
QT.
REF.NO. PART NO.
部品名称
DESCRIPTION
定規開閉装置(HG001, HG003, HG101) FABRIC GUIDE SWITCHING DEVICE
(HG001, HG003, HG101)
1 350419-91 定規開閉装置（組） FABRIC GUIDE SWITCHING ASSEMBLY 1
2 350406 レバ− LEVER 1
3 204520 座金 WASHER 1
4 350407 ネジリバネ SPRING 1
5 007198 段ネジ／Ｍ６ SCREW 1
6 007199 ピン付ネジ／Ｍ５ SCREW 1
7 306845A 当金 PLATE 1
8 007018A 平ネジ／Ｍ４×６ SCREW 1
9 204185 Ｏリング O RING 2
10 350402 ブラケット BRACKET 1
11 007064 平ネジ／Ｍ４．５×１０ SCREW 2
12 350403 軸 SHAFT 1
13 306737A カラー COLLAR 2
14 004543 止ネジ／Ｍ４×４ SCREW 2
15 240348 圧縮バネ SPRING 1
16 258030A ブラケット BRACKET 1
17 007027 平ネジ／Ｍ５×８ SCREW 2
18 004803 六角ナット／Ｍ4 NUT 2
19 350235 ブラケット BRACKET 1
20 007018A 平ネジ／Ｍ４×６ SCREW 2
3
1
HG002,HG004,HG102
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
25
19
20
18
15
9
16
18
21
22
23
24
24
4
QT.
REF.NO. PART NO.
部品名称
DESCRIPTION
定規開閉装置(HG002, HG004, HG102)
FABRIC GUIDE SWITCHING DEVICE
(HG002, HG004, HG102)
1 350420-91 定規開閉装置（組） FABRIC GUIDE SWITCHING ASSEMBLY 1
2 350406 レバ− LEVER 1
3 204520 座金 WASHER 1
4 350407 ネジリバネ SPRING 1
5 007198 段ネジ／Ｍ６ SCREW 1
6 007199 ピン付ネジ／Ｍ５ SCREW 1
7 306845A 当金 PLATE 1
8 007018A 平ネジ／Ｍ４×６ SCREW 1
9 204185 Ｏリング O RING 2
10 350402 ブラケット BRACKET 1
11 007064 平ネジ／Ｍ４．５×１０ SCREW 2
12 350405 ブラケット BRACKET 1
13 007027 平ネジ／Ｍ５×８ SCREW 2
14 350404 軸 SHAFT 1
15 306737A カラー COLLAR 2
16 004543 止ネジ／Ｍ４×４ SCREW 2
17 240348 圧縮バネ SPRING 1
18 004805 六角ナット／Ｍ５ NUT 2
19 350272A ブラケット BRACKET 1
20 350273 スペ−サ− SPACER 1
21 007029 平ネジ／Ｍ５×１２ SCREW 2
22 350275 ブラケット BRACKET 1
23 350274 軸 SHAFT 1
24 004805 六角ナット／Ｍ５ NUT 2
25 007018A 平ネジ／Ｍ４×６ SCREW 2
5
2
3
4
5
7
8
9
10
HG003,HG004
HG001,HG002
HG001,HG002
1
26
6
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
27
28
29
30
31
32
33
34
6
QT.
REF.NO. PART NO.
部品名称
DESCRIPTION
駆動ユニット(1)(HG001, HG002, HG003, HG004)
DRIVING MECHANISM (1)
(
HG001, HG002, HG003, HG004
)
1 350422-91 ペダル（組） TREADLE ASSEMBLY 1
2 206329 鎖案内 TREADLE CHAIN GUIDE 1
3 004905 木ネジ（平）／４．５ SCREW 1
4 000126 鎖／丸 CHAIN 1
5 000480 ペダル TREADLE 1
6 207340-9S ヒザ駆動装置（組） KNEE LIFTER ASSEMBLY 1
7 207343 軸 SHAFT 1
8 207350-SA ブラケット BRACKET 1
9 005543 四角ボルト／Ｗ５ BOLT 1
10 207342-SA フレ−ム FRAME 1
11 004906 木ネジ（平）／４．８ SCREW 2
12 207344-SA カラー COLLAR 1
13 005543 四角ボルト／Ｗ５ BOLT 1
14 207341-SA フレ−ム FRAME 1
15 004906 木ネジ（平）／４．８ SCREW 2
16 207349 レバ− LEVER 1
17 005543 四角ボルト／Ｗ５ BOLT 1
18 000390 鎖 CHAIN 1
19 207348-SA ブラケット BRACKET 1
20 005543 四角ボルト／Ｗ５ BOLT 1
21 207347 軸 SHAFT 1
22 005542 六角ナット／Ｗ７ NUT 1
23 207345 ヒザ当テ KNEE PAD BASE 1
24 207346 ヒザ当てカバ− KNEE PAD 1
25 005543 四角ボルト／Ｗ５ BOLT 1
26 207351 滑車（組） PULLEY ASSEMBLY 1
27 207352 ブラケット BRACKET 1
28 004908 木ネジ（皿）／４．５ SCREW 2
29 207354 ピン付ネジ／Ｍ８ SCREW 1
30 202577 止メ輪 RING 1
31 202924 座金 WASHER 1
32 207353 滑車 PULLEY 1
33 004812 六角ナット／Ｍ８ NUT 1
34 202922 座金 WASHER 1
7
2
3
4
5
6
7
8
9
10
19
MOMENTARY
SWITCH
13
1
11
12
14
15
16
17
18
17
モーメンタリー式
HG101,HG102
8
QT.
REF.NO. PART NO.
部品名称
DESCRIPTION
駆動ユニット(2)(HG101, HG102)
DRIVING MECHANISM (2) (
HG101, HG102
)
1 811076-91 ソレノイド（組） SOLENOID ASSEMBLY 1
2 811075 ソレノイド SOLENOID 1
3 302097 ブラケット BRACKET 1
4 004121 平ネジ／Ｍ４×６ SCREW 1
5 350409 ストッパ− STOPPER 2
6 004502 六角穴ボルトＭ５×１０ BOLT 2
7 204585 座金 WASHER 2
8 004805 六角ナット／Ｍ５ NUT 2
9 004905 木ネジ（平）／４．５ SCREW 4
10 302095 レバ− LEVER 1
11 005266 六角ボルト／Ｃ８Ｘ１５ SCREW 1
12 742202 中継コ−ド RELAY CORD 1
13 350408-91 ピットマン（組） PITMAN ROD ASSEMBLY 1
14 306792 継手 JOINT 1
15 002022-4 六角ネジ／Ｃ１０×９ SCREW 1
16 306793 ピットマン ROD 1
17 201166 割ピン PIN 2
18 350410 ピットマン PITMAN ROD 1
19 708004 ヒザスイッチ（組） KNEE SWITCH ASS.(MOMENTARY) 1
9
7
8
9
10
附属品に梱入
Putinaccessory
18
19
17
3
100/200V
5
220/240V
1
2
4
6
3
100V
4
200V
5
6
240V
220V
11
12
13
14
15
16
20
21
22
HG101,HG102
10
QT.
REF.NO. PART NO.
部品名称
DESCRIPTION
PLコントローラ(HG101, HG102)
PL CONTROLLER (HG101, HG102)
1 760135 ＰLコントローラ PL CONTROLLER (100/200V) 1
2 760136 ＰLコントローラ PL CONTROLLER (220/240V) 1
3 742076 電源コ−ド POWER CORD 1
4 742075 電源コ−ド POWER CORD 1
5 742077 電源コ−ド POWER CORD 1
6 742078 電源コ−ド POWER CORD 1
7 760134 シャ−シ SHASSIS 1
8 760106-JA カバー COVER 1
9 202013 クッションゴム CUSHION RUBBER 1
10 004107 ネジ／Ｍ４×１６ SCREW 2
11 303026 座金 WASHER 2
12 004802 六角ナット／Ｍ４ NUT 2
13 201252 バネ座金 SPRING WASHER 2
14 205722 銘板 NAME PLATE 1
15 9A3068 感電注意ラベル ELECTRIC CAUTION LABEL 1
16 307079 コネクタ表示板 INDICATION PLATE 1
17 303500 ブラケット（組） BRACKET ASSEMBLY 1
18 303499 ブラケット BRACKET 1
19 004911 木ネジ（平）／４．１ SCREW 3
20 748045 ケ−ブルストッパ− CABLE STOPPER 3
21 004920 木ネジ（平）／３．１ SCREW 4
22 748042 束線バンド BAND 4
11
4
5
6
7
8
9
10
2
HG300
1
18
19
11
12
13
14
15
17
16
20
21
22
23
25
26
27
28
29
30
31
32
33
3
24
12
QT.
REF.NO. PART NO.
部品名称
DESCRIPTION
定規開閉装置(HG300)
FABRIC GUIDE SWITCHING DEVICE (HG300)
1 350232-91 エアーシリンダ（組） AIR CYLINDER ASSEMBLY 1
2 513070 エアーシリンダ AIR CYLINDER 1
3 527006 スピ−ドコントロ−ラ− SPEED CONTROLLER 1
4 258030 ブラケット BRACKET 1
5 007027 平ネジ／Ｍ５×８ SCREW 2
6 258029 ストッパ− STOPPER 1
7 350235 ブラケット BRACKET 1
8 007018 平ネジ／Ｍ４×６ SCREW 2
9 748004 ビ−ズバンド BAND 3
10 522014-91 フィルタ−レギュレ−タ−（組） FILTER REGULATOR ASSEMBLY 1
11 522032 フィルタ−レギュレ−タ− FILTER REGULATOR 1
12 601049 ホ−スジョイント CONNECTOR 1
13 608002 ホ−スクリップ HOSE CLIP 1
14 601089 継手 JOINT 1
15 601072 栓 PLUG 1
16 300590 ブラケット BRACKET 1
17 004910 木ネジ／５．１ SCREW 2
18 350233-91 ヒザスイッチ（組） KNEE SWITCH ASSEMBLY 1
19 532001 エアーバルブ AIR VALVE 1
20 601110 継手 JOINT 1
21 600016 チュ−ブ TUBE 1
22 601097 継手 JOINT 1
23 600077 チュ−ブ TUBE 1
24 600141 チュ−ブ TUBE 1
25 300216 ブラケット BRACKET 1
26 300220 バルブアクチェ−タ−(組) VALVE ACTUATOR ASSEMBLY 1
27 000197 ブラケット BRACKET 1
28 004910 木ネジ／５．１ SCREW 2
29 204585 座金 WASHER 2
30 005183 平ネジ／Ｃ５×１７ SCREW 1
31 005118 平ネジ／Ｃ５×１２ SCREW 1
32 003044 六角ナット／Ｃ５ NUT 1
33 137142 座金 WASHER 1
13
3
4
5
6
7
8
9
10
13
2
HG301
1
23
24
11
12
14
15
16
17
18
19
20
21
22
25
26
27
28
29
30
31
32
33
34
35
36
37
38
10
14
QT.
REF.NO. PART NO.
部品名称
DESCRIPTION
1 350292-91 エアーシリンダ（組） AIR CYLINDER ASSEMBLY 1
2 513075 エアーシリンダ AIR CYLINDER 1
3 527005 スピ−ドコントロ−ラ− SPEED CONTROLLER 1
4 350272 ブラケット BRACKET 1
5 007029 平ネジ／Ｍ５×１２ SCREW 2
6 350273 スペ−サ− SPACER 1
7 350274 軸 SHAFT 1
8 240344 カラー COLLAR 1
9 007017 平ネジ／Ｍ４×５ SCREW 1
10 004805 六角ナット／Ｍ５ NUT 2
11 350275 ブラケット BRACKET 1
12 007018 平ネジ／Ｍ４×６ SCREW 2
13 522007 フィルタ−レギュレ−タ−（組） FILTER REGULATOR ASSEMBLY 1
14 522032 フィルタ−レギュレ−タ− FILTER REGULATOR 1
15 601049 ホ−スジョイント CONNECTOR 1
16 608002 ワイヤーバンド BAND 1
17 601053 継手 JOINT 1
18 300590 ブラケット BRACKET 1
19 004910 木ネジ／５．１ SCREW 2
20 004304 六角ネジ／Ｍ６×１６ SCREW 2
21 210061 座金 WASHER 2
22 004806 六角ナット／Ｍ６ NUT 2
23 350293-91 ヒザスイッチ（組） KNEE SWITCH ASSEMBLY 1
24 531001 エアーバルブ AIR VALVE 1
25 601116 継手 JOINT 1
26 600016 チュ−ブ TUBE 1
27 601107 継手 JOINT 1
28 600077 チュ−ブ TUBE 1
29 300216 ブラケット BRACKET 1
30 300220 バルブアクチェ−タ−(組) VALVE ACTUATOR ASSEMBLY 1
31 000197 ブラケット BRACKET 1
32 004910 木ネジ／５．１ SCREW 2
33 204585 座金 WASHER 2
34 005183 平ネジ／Ｃ５×１７ SCREW 1
35 005118 平ネジ／Ｃ５×１２ SCREW 1
36 003044 六角ナット／Ｃ５ NUT 1
37 137142 座金 WASHER 1
38 601102 継手 JOINT 1
定規開閉装置(HG301)
FABRIC GUIDE SWITCHING DEVICE (HG301)
15
3
4
5
6
7
8
9
10
2
HG302
1
23
13
29
27
26
11
12
14
15
16
17
18
19
20
21
22
24
25
28
30
31
32
33
34
35
36
37
38
39
40
41
42
43
10
44
16
QT.
REF.NO. PART NO.
部品名称
DESCRIPTION
定規開閉装置(HG302)
FABRIC GUIDE SWITCHING DEVICE (HG302)
1 350292-91 エアーシリンダ（組） AIR CYLINDER ASSEMBLY 1
2 513075 エアーシリンダ AIR CYLINDER 1
3 527005 スピ−ドコントロ−ラ− SPEED CONTROLLER 1
4 350272 ブラケット BRACKET 1
5 007029 平ネジ／Ｍ５×１２ SCREW 2
6 350273 スペ−サ− SPACER 1
7 350274 軸 SHAFT 1
8 240344 カラー COLLAR 1
9 007017 平ネジ／Ｍ４×５ SCREW 1
10 004805 六角ナット／Ｍ５ NUT 2
11 350275 ブラケット BRACKET 1
12 007018 平ネジ／Ｍ４×６ SCREW 2
13 522007 フィルタ−レギュレ−タ−（組） FILTER REGULATOR ASSEMBLY 1
14 522032 フィルタ−レギュレ−タ− FILTER REGULATOR 1
15 601049 ホ−スジョイント CONNECTOR 1
16 608002 ホ−スクリップ HOSE CLIP 1
17 601053 継手 JOINT 1
18 300590 ブラケット BRACKET 1
19 004910 木ネジ／５．１ SCREW 2
20 004304 六角ネジ／Ｍ６×１６ SCREW 2
21 210061 座金 WASHER 2
22 004806 六角ナット／Ｍ６ NUT 2
23 350294-91 ピットマンスイッチ（組） PITMAN-SWITCH ASSEMBLY 1
24 000480 ペダル TREADLE 1
25 302470 ブラケット BRACKET 1
26 303991 ボ−ルジョイント BALL JOINT 1
27 306733A ピットマンロッド PITMAN ROD 1
28 306731 ブラケット BRACKET 1
29 531001 エアーバルブ AIR VALVE 1
30 601107 継手 JOINT 1
31 600081 チュ−ブ TUBE 1
32 601110A 継手 JOINT 1
33 600063 チュ−ブ TUBE 1
34 004320 六角ボルト／Ｍ６×１０ BOLT 1
35 240272 圧縮バネ SPRING 1
36 300468 アクチュエータ ACTUATOR 1
37 004320 六角ボルト／Ｍ６×１０ BOLT 1
38 300469 カラー COLLAR 1
39 004320 六角ボルト／Ｍ６×１０ BOLT 1
40 306733 ピットマンロッド PITMAN ROD 1
41 303991 ボ−ルジョイント BALL JOINT 1
42 302469 ブラケット BRACKET 1
43 004910 木ネジ／５．１ SCREW 2
44 601102 継手 JOINT 1
17
4
5
6
7
8
9
2
HG303
1
18
10
24
22
21
11
12
13
15
16
17
19
20
23
25
26
28
27
30
31
32
33
34
35
36
37
38
39
14
3
29
18
QT.
REF.NO. PART NO.
部品名称
DESCRIPTION
1 350232-91 エアーシリンダ（組） AIR CYLINDER ASSEMBLY 1
2 513070 エアーシリンダ AIR CYLINDER 1
3 527006 スピ−ドコントロ−ラ− SPEED CONTROLLER 1
4 258030 ブラケット BRACKET 1
5 007027 平ネジ／Ｍ５×８ SCREW 2
6 258029 ストッパ− STOPPER 1
7 350235 ブラケット BRACKET 1
8 007018 平ネジ／Ｍ４×６ SCREW 2
9 748004 ビ−ズバンド BAND 3
10 522014-91 フィルタ−レギュレ−タ−（組） FILTER REGULATOR ASSEMBLY 1
11 522032 フィルタ−レギュレ−タ− FILTER REGULATOR 1
12 601049 ホ−スジョイント CONNECTOR 1
13 608002 ホ−スクリップ HOSE CLIP 1
14 601072 栓 PLUG 1
15 601089 継手 JOINT 1
16 300590 ブラケット BRACKET 1
17 004910 木ネジ／５．１ SCREW 2
18 350295-91 ピットマンスイッチ（組） PITMAN-SWITCH ASSEMBLY 1
19 000480 ペダル TREADLE 1
20 302470 ブラケット BRACKET 1
21 303991 ボ−ルジョイント BALL JOINT 1
22 306733A ピットマンロッド PITMAN ROD 1
23 306731 ブラケット BRACKET 1
24 532001 エアーバルブ AIR VALVE 1
25 601097 継手 JOINT 1
26 600083 チュ−ブ TUBE 1
27 600080 チュ−ブ TUBE 1
28 601110 継手 JOINT 1
29 600015 チュ−ブ TUBE 1
30 004320 六角ボルト／Ｍ６×１０ BOLT 1
31 240272 圧縮バネ SPRING 1
32 300468 アクチュエータ ACTUATOR 1
33 004320 六角ボルト／Ｍ６×１０ BOLT 1
34 300469 カラー COLLAR 1
35 004320 六角ボルト／Ｍ６×１０ BOLT 1
36 306733 ピットマンロッド PITMAN ROD 1
37 303991 ボ−ルジョイント BALL JOINT 1
38 302469 ブラケット BRACKET 1
39 004910 木ネジ／５．１ SCREW 2
定規開閉装置(HG303) FABRIC GUIDE SWITCHING DEVICE (HG303)
19
41
2
3
4
5
6
7
8
9
10
11
12
13
16
17
18
19
20
21
22
23
24
25
26
27
28
30
31
32
33
34
35
36
37
38
39
40
14
15
1
25
24
29
23
HG300,HG303
20
QT.
REF.NO. PART NO.
部品名称
DESCRIPTION
ピットマンスイッチ・ダストドラム(HG300, HG303)
PITMAN SWITCH ＆ DUST DRUM (
HG300, HG303
)
1 350234-91 ピットマンスイッチ（組） PITMAN-SWITCH ASSEMBLY 1
2 300468 アクチュエータ ACTUATOR 1
3 004320 六角ボルト／Ｍ６×１０ BOLT 1
4 240272 圧縮バネ SPRING 1
5 306731 ブラケット BRACKET 1
6 004320 六角ボルト／Ｍ６×１０ BOLT 1
7 300469 カラー COLLAR 1
8 004320 六角ボルト／Ｍ６×１０ BOLT 1
9 531001 エアーバルブ AIR VALVE 1
10 601116 継手 JOINT 1
11 600101 チューブ TUBE 1
12 601110 継手 JOINT 1
13 600015 チュ−ブ TUBE 1
14 350236-9U ダストドラム（組） DUST DRUM ASSEMBLY 1
15 300415-9U 上蓋（組） COVER ASSEMBLY 1
16 300390-UA 蓋本体 COVER/BODY 1
17 300392 ガスケット GASKET 1
18 300391 ガイドピン GUIDE PIN 4
19 004202 平ネジ／Ｍ５×１６ SCREW 4
20 300416-UA カバー COVER 1
21 300407-91 フィルタ− FILTER 1
22 300404 ガスケット GASKET 1
23 004202 平ネジ／Ｍ５×１６ SCREW 8
24 004805 六角ナット／Ｍ５ NUT 8
25 303067 バネ座金 SPRING WASHER 8
26 300409 把手 HANDLE 1
27 300400 継手 JOINT 1
28 300417 継手 JOINT 1
29 300401 ロックナット NUT 2
30 300418 継手土台 JOINT SEAT 2
31 300419 逆流弁 VALVE 2
32 300420 ピン PIN 2
33 300421 ネジリバネ SPRING 2
34 210525 銘板 NAME PLATE 1
35 300411 ファイバ−ドラム FIBER DRUM 1
36 601024 ホ−ス継手（大） CONNECTOR (LARGE) 1
37 600142 ホ−ス HOSE 1
38 608000 ホ−スバンド CORD BAND 1
39 302218 パイプサドル SADDLE 1
40 004905 木ネジ／４．５ SCREW 1
41 300412 掛金具 LATCH 1
21
HG410A, HG410B
1
10
20
9
8
7
6
5
4
3
2
19
18
17
16
15
14
13
12
11
30
40
29
28
27
26
25
24
23
22
21
39
38
37
36
35
34
33
32
41
38
36
31
付属品に梱入
Putinaccessory
付属品に梱入
Putinaccessory
(t＝2)
付属品に梱入
Putinaccessory
42
43
44
45
(t＝3)
(t＝1)
29
22
QT.
REF.NO. PART NO.
部品名称
DESCRIPTION

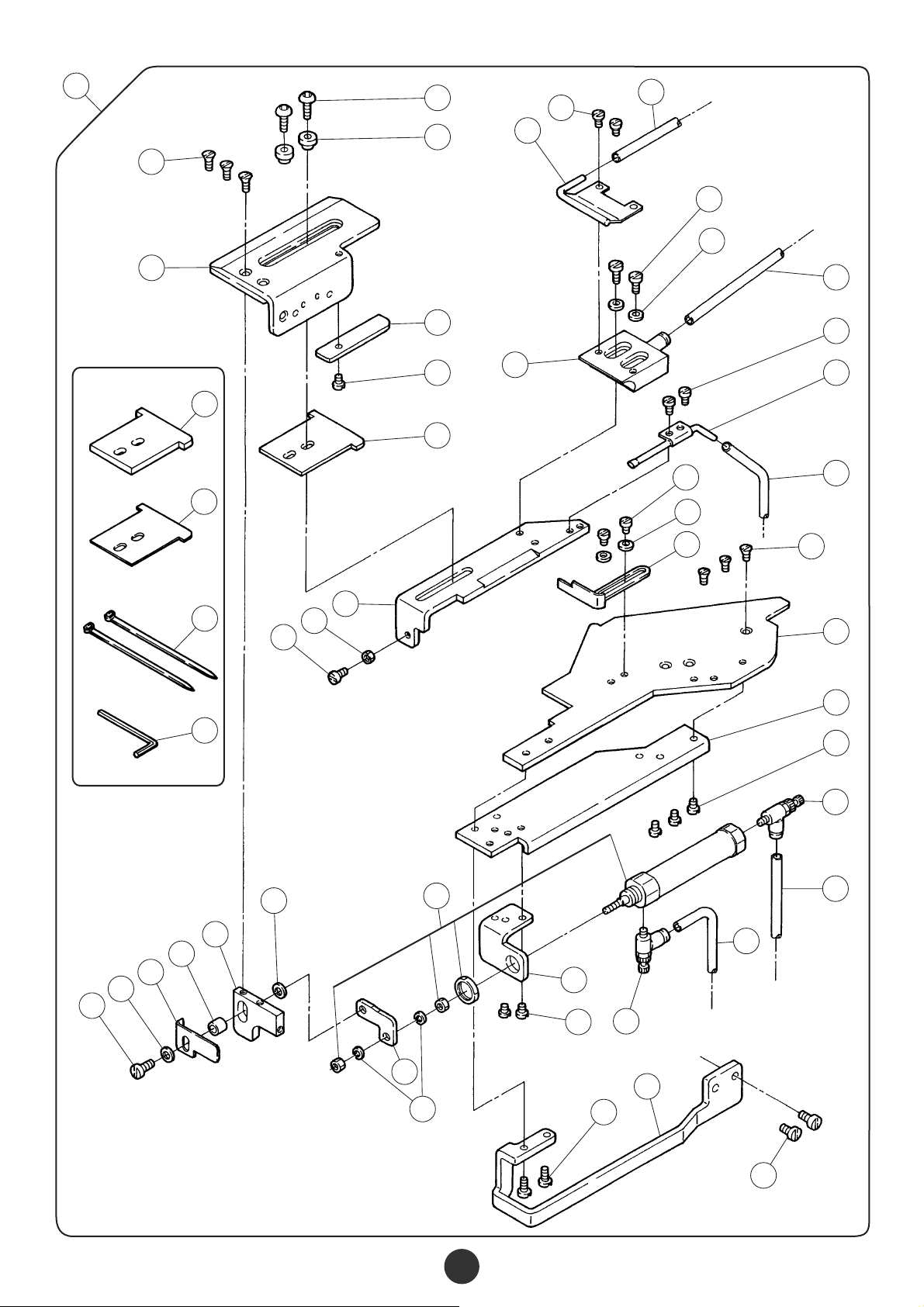

定規開閉装置(HG410A, HG410B)
1 352360-91 定規開閉装置（組） FABRIC GUIDE SWITCHING ASSEMBLY 1
2 352300 ブラケット BRACKET 1
3 007046 皿小ネジ／Ｍ５Ｘ１０ SCREW 2
4 352301 ブラケット BRACKET 1
5 204585 座金 WASHER 2
6 007028-HU 平小ネジ／Ｍ５Ｘ１０ SCREW 2
7 352305 ブラケット BRACKET 1
8 007020-HU 平小ネジ／Ｍ４Ｘ１０ SCREW 1
9 004803 六角ナット／Ｍ４ NUT 1
10 352308 スペーサー（ｔ＝２） SPACER（ｔ＝２） 1
11 352325-91 ガイド（組） GUIDE ASSEMBLY 1
12 352338 ガイド GUIDE 1
13 007196 平小ネジ／Ｍ４Ｘ４ SCREW 1
14 352313 スペーサー SPACER 2
15 004064-HU 六角穴ボルト／Ｍ４ BOLT 2
16 352320-91 パイプ（組） PIPE ASSEMBLY 1
17 007008-HU 平小ネジ／Ｍ３Ｘ４ SCREW 2
18 352328-91 ガイド（組） GUIDE ASSEMBLY 1
19 303448 座金 WASHER 2
20 007021-HU 平小ネジ／Ｍ４Ｘ１２ SCREW 2
21 352316 ガイド GUIDE 1
22 007008-HU 平小ネジ／Ｍ３Ｘ４ SCREW 1
23 352317-91 パイプ（組） PIPE ASSEMBLY 1
24 007008-HU 平小ネジ／Ｍ３Ｘ４ SCREW 2
25 352302 ブラケット BRACKET 1
26 303448 座金 WASHER 2
27 007019-HU 平小ネジ／Ｍ４Ｘ８ SCREW 2
28 513092 エアーシリンダー AIR CYLINDER 1
29 527006 スピードコントローラー SPEED CONTROLLER 2
30 352323 ブラケット BRACKET 1
31 303067 バネ座金 WASHER 2
32 352304 ブラケット BRACKET 1
33 007042-HC 皿小ネジ／Ｍ３Ｘ８ SCREW 3
34 352303 スペーサー SPACER 1
35 352324 ブラケット BRACKET 1
36 204585 座金 WASHER 2
37 007029-HU 平小ネジ／Ｍ５Ｘ１２ SCREW 1
38 600148 エアーチューブ(Φ４Ｘ６６０) TUBE 2
39 600259 エアーチューブ(Φ４Ｘ４６０) TUBE 1
40 600254 エアーチューブ(Φ４Ｘ５００) TUBE 1
41 600147 エアーチューブ(Φ４Ｘ６００) TUBE 1
42 352310 スペーサー（ｔ＝３） SPACER（ｔ＝３） 1
43 352306 スペーサー（ｔ＝１） SPACER（ｔ＝１） 1
44 748052 束線バンド BAND 2
45 000465 スパナ WRENCH 1
FABRIC GUIDE SWITCHING DEVICE (HG410A, HG410B)
23
1
10
20
9
8
7
6
5
4
3
2
19
18
17
16
15
14
13
12
11
30
40
29
28
26
25
24
23
22
21
39
38
37
36
35
34
33
32
31
43
42
41
25
32
27
40
付属品に梱入
Putinaccessory
付属品に梱入
Putinaccessory
(t＝2)
付属品に梱入
Putinaccessory
44
(t＝3)
45
(t＝1)
46
47
HG411A, HG411B
24
QT.
REF.NO. PART NO.
部品名称
DESCRIPTION
1 352361-91 定規開閉装置（組） FABRIC GUIDE SWITCHING ASSEMBLY 1
2 352326 補助板 AUXILIARY PLATE 1
3 007043 皿小ネジ／Ｍ５Ｘ１０ SCREW 3
4 352330 補助板 AUXILIARY PLATE 1
5 007018 平小ネジ／Ｍ４Ｘ６ SCREW 3
6 352305 ブラケット BRACKET 1
7 007020-HU 平小ネジ／Ｍ４Ｘ１０ SCREW 1
8 004803 六角ナット／Ｍ４ NUT 1
9 352308 スペーサー（ｔ＝２） SPACER（ｔ＝２） 1
10 352325-91 ガイド（組） GUIDE ASSEMBLY 1
11 352338 ガイド GUIDE 1
12 007196 平小ネジ／Ｍ４Ｘ４ SCREW 1
13 352313 スペーサー SPACER 2
14 004064-HU 六角穴ボルト／Ｍ４ BOLT 2
15 352320-91 パイプ（組） PIPE ASSEMBLY 1
16 007008-HU 平小ネジ／Ｍ３Ｘ４ SCREW 2
17 352328-91 ガイド（組） GUIDE ASSEMBLY 1
18 303448 座金 WASHER 2
19 007021-HU 平小ネジ／Ｍ４Ｘ１２ SCREW 2
20 352317-91 パイプ（組） PIPE ASSEMBLY 1
21 007008-HU 平小ネジ／Ｍ３Ｘ４ SCREW 2
22 352336 ブラケット BRACKET 1
23 007018 平小ネジ／Ｍ４Ｘ６ SCREW 2
24 513092 エアーシリンダー AIR CYLINDER 1
25 527006 スピードコントローラー SPEED CONTROLLER 2
26 352332 ブラケット BRACKET 1
27 303067 バネ座金 WASHER 2
28 352331 ブラケット BRACKET 1
29 007042-HC 皿小ネジ／Ｍ３Ｘ８ SCREW 3
30 352303 スペーサー SPACER 1
31 352324 ブラケット BRACKET 1
32 204585 座金 WASHER 2
33 007029-HU 平小ネジ／Ｍ５Ｘ１２ SCREW 1
34 258013A91 布案内 GUIDE 1
35 303448 座金 WASHER 2
36 007017 平小ネジ／Ｍ４Ｘ５ SCREW 2
37 352337 ブラケット BRACKET 1
38 007020 平小ネジ／Ｍ４Ｘ１０ SCREW 2
39 007027-HU 平小ネジ／Ｍ５Ｘ８ SCREW 2
40 600148 エアーチューブ(Φ４Ｘ６６０) TUBE 2
41 600259 エアーチューブ(Φ４Ｘ４６０) TUBE 1
42 600254 エアーチューブ(Φ４Ｘ５００) TUBE 1
43 600147 エアーチューブ(Φ４Ｘ６００) TUBE 1
44 352310 スペーサー（ｔ＝３） SPACER（ｔ＝３） 1
45 352306 スペーサー（ｔ＝１） SPACER（ｔ＝１） 1
46 748052 束線バンド BAND 2
47 000465 スパナ WRENCH 1
定規開閉装置(HG411A, HG411B)
FABRIC GUIDE SWITCHING DEVICE (HG411A, HG411B)
25
2
3
4
5
6
7
8
9
1
10
10
11
8
10
HG410A, HG410B, HG411A, HG411B
26
QT.
REF.NO. PART NO.
部品名称
DESCRIPTION
制御ユニット(1)
(HG410A, HG410B, HG411A, HG411B)
CONTROL UNIT (1)
(
HG410A, HG410B, HG411A, HG411B
)
1 352359-91 絞り弁（組） VALVE ASSEMBLY 1
2 352362 ブラケット BRACKET 1
3 004905 木ネジ SCREW 2
4 352363 ブラケット BRACKET 1
5 004028-HU 六角穴ボルト／Ｍ３ BOLT 2
6 526007 絞り弁 VALVE 3
7 004128 ナベ小ネジ／Ｍ３ SCREW 2
8 601134 継手 JOINT 2
9 601037 継手 JOINT 1
10 600194 エアーチューブ（
Φ６Ｘ１００
） TUBE 4
11 600256 エアーチューブ（
Φ６Ｘ４００
） TUBE 1
27
2
3
4
5
6
7
8
9
HG410B
1
28
QT.
REF.NO. PART NO.
部品名称
DESCRIPTION

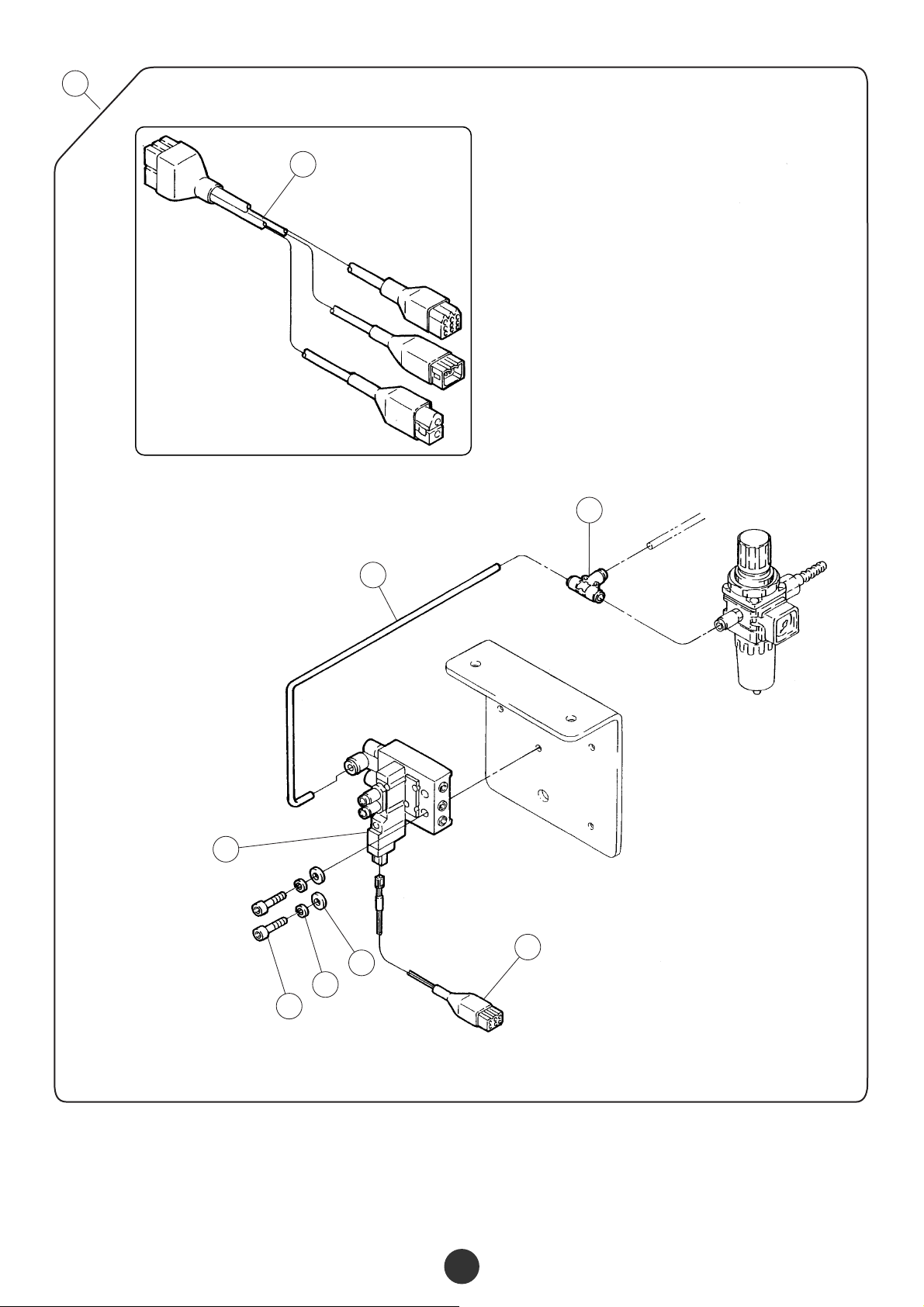

制御ユニット(2)(HG410B)
CONTROL UNIT (2) (HG410B)
1 605016-91 電磁弁（組） SOLENOID VALVE ASSEMBLY 1
2 562099-91 電磁弁 SOLENOID VALVE 1
3 007325-HU 六角穴ボルト BOLT 2
4 201252A バネ座金 SPRING WASHER 2
5 303448 座金 WASHER 2
6 742565-91 中継コード RELAY CORD 1
7 742567-91 中継コード RELAY CORD 1
8 601120 継手 JOINT 1
9 600260 エアーチューブ TUBE 1
29
10
3
4
5
6
11
9
HG411B
1
2
8
7
12
30
QT.
REF.NO. PART NO.
部品名称
DESCRIPTION
制御ユニット(3)(HG411B)
CONTROL UNIT (3) (HG411B)
1 605017-91 電磁弁（組） SOLENOID VALVE ASSEMBLY 1
2 562097-91 電磁弁 SOLENOID VALVE 1
3 007325-HU 六角穴ボルト BOLT 2
4 201252A バネ座金 SPRING WASHER 2
5 303448 座金 WASHER 2
6 742566-91 中継コード RELAY CORD 1
7 742567-91 中継コード RELAY CORD 1
8 601120 継手 JOINT 1
9 526009 絞り弁 VALVE 1
10 600260 エアーチューブ
(Φ６Ｘ３６０)
TUBE 1
11 600261 エアーチューブ
(Φ６Ｘ４６０)
TUBE 1
12 600086A エアーチューブ
(Φ６Ｘ１００)
TUBE 1
31
2
3
4
5
6
7
8
9
1
13
12
11
16
10
9
15
14
15
HG410A, HG411A
17
MOMENTARY
SWITCH
モーメンタリー式
32
QT.
REF.NO. PART NO.
部品名称
DESCRIPTION
制御ユニット(4)(HG410A, HG411A)
CONTROL UNIT (4) (HG410A, HG411A)
1 350645-91 ヒザスイッチ（組） KNEE SWITCH ASSEMBLY 1
2 000197 ブラケット BRACKET 1
3 004910 木ネジ（平）／５．１ SCREW 2
4 204585 座金 WASHER 2
5 350643 ブラケット BRACKET 1
6 300220 バルブアクチェーター（組） VALVE ACTUATOR COMPLETE 1
7 005183 平ネジ／Ｃ５Ｘ１７ SCREW 1
8 003044 六角ナット／Ｃ５ NUT 1
9 137142 座金 WASHER 2
10 005118 平ネジ／Ｃ５Ｘ１２ SCREW 1
11 540003 押しボタン PUSH BUTTON 1
12 540004 スイッチボディ SWITCH BODY 1
13 540005 バルブ VALBE 1
14 601136 継手 JOINT 1
15 600079 エアーチューブ TUBE 2
16 600078 エアーチューブ TUBE 1
17 708004 ヒザスイッチ（組） KNEE SWITCH ASSEMBLY (MOMENTARY) 1
33
1
2
3
4
HG410A, HG410B, HG411A, HG411B
34
QT.
REF.NO. PART NO.
部品名称
DESCRIPTION

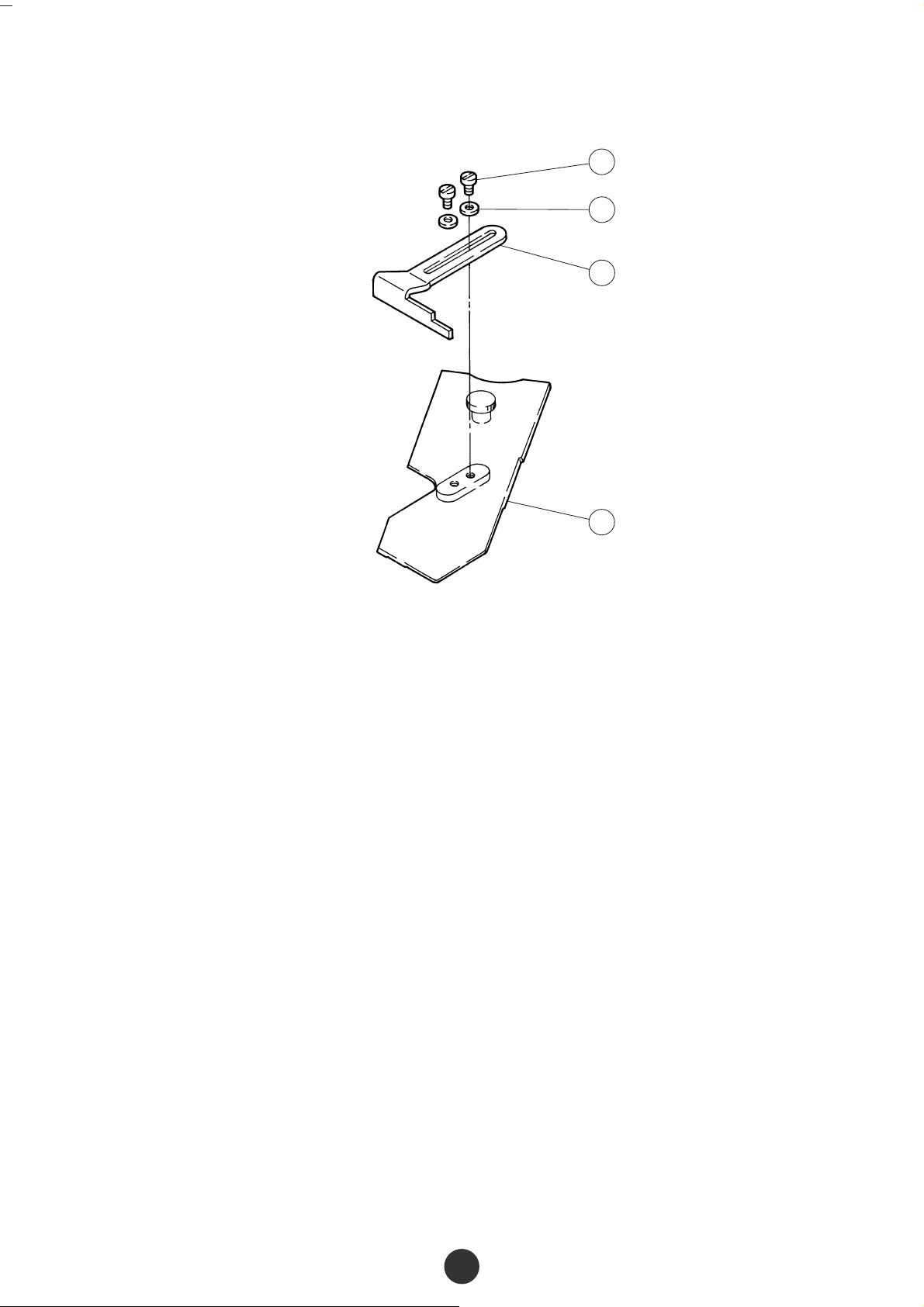

差し板(HG410A, HG410B, HG411A, HG411B)
SLIDE PLATE (
HG410A, HG410B, HG411A, HG411B
)
1 250321-91 差し板（組） SLIDE PLATE ASSEMBLY 1
2 258014 布案内 FABRIC GUIDE 1
3 007018 平ネジ／Ｍ４Ｘ６ SCREW 2
4 303448 座金 WASHER 2
35
2
3
4
5
6
7
8
9
10
HG411A
1
11
12
13
14
36
QT.
REF.NO. PART NO.
部品名称
DESCRIPTION
専用部品(HG411A)
SPECIAL PARTS (HG411A)
1 350234-91 ピットマンスイッチ（組） PITMAN-SWITCH COMPLETE 1
2 300468 アクチュエーター ACTUATOR 1
3 004320 六角ネジ／Ｍ６Ｘ１０ SCREW 1
4 240272 圧縮バネ SPRING 1
5 306731 ブラケット BRACKET 1
6 004320 六角ネジ／Ｍ６Ｘ１０ SCREW 1
7 300469 カラー COLLAR 1
8 004320 六角ネジ／Ｍ６Ｘ１０ SCREW 1
9 531001 エアーバルブ AIR VALVE 1
10 601116 継手 JOINT 1
11 600101 エアーチューブ (Φ６Ｘ１０１０） TUBE 1
12 601110 継手 JOINT 1
13 600015 チューブ (Φ６Ｘ８３０） TUBE 1
14 526009 絞り弁 VALV E 1
37
インデックス
INDEX
PART NO. PAGE
REF. NO.
PART. NO. PAGE
REF. NO.
PART. NO. PAGE
REF. NO.
PART. NO. PAGE
REF. NO.
PART. NO. PAGE
REF. NO.
000126 7 4
000197 13 27
000197 15 31
000197 33 2
000390 7 18
000465 23 45
000465 25 47
000480 7 5
000480 17 24
000480 19 19
002022-4 9 15
003044 13 32
003044 15 36
003044 33 8
004028-HU 27 5
004064-HU 23 15
004064-HU 25 14
004107 11 10
004121 9 4
004128 27 7
004202 21 19
004202 21 23
004304 15 20
004304 17 20
004320 17 34
004320 17 37
004320 17 39
004320 19 30
004320 19 33
004320 19 35
004320 21 3
004320 21 6
004320 21 8
004320 37 3
004320 37 6
004320 37 8
004502 9 6
004543 3 14
004543 5 16
004802 11 12
004803 3 18
004803 23 9
004803 25 8
004805 5 18
004805 5 24
004805 9 8
004805 15 10
004805 17 10
004805 21 24
004806 15 22
004806 17 22
004812 7 33
004905 7 3
004905 9 9
004905 21 40
004905 27 3
004906 7 11
004906 7 15
004908 7 28
004910 13 17
004910 13 28
004910 15 19
004910 15 32
004910 17 19
004910 17 43
004910 19 17
004910 19 39
004910 33 3
004911 11 19
004920 11 21
005118 13 31
005118 15 35
005118 33 10
005183 13 30
005183 15 34
005183 33 7
005266 9 11
005542 7 22
005543 7 9
005543 7 13
005543 7 17
005543 7 20
005543 7 25
007008-HU 23 17
007008-HU 23 22
007008-HU 23 24
007008-HU 25 16
007008-HU 25 21
007017 25 36
007017 15 9
007017 17 9
007018 25 5
007018 25 23
007018 13 8
007018 15 12
007018 17 12
007018 19 8
007018 35 3
007018A 3 8
007018A 3 20
007018A 5 8
007018A 5 25
007019-HU 23 27
007020 25 38
007020-HU 23 8
007020-HU 25 7
007021-HU 23 20
007021-HU 25 19
007027 3 17
007027 5 13
007027 13 5
007027 19 5
007027-HU 25 39
007028-HU 23 6
007029 5 21
007029 15 5
007029 17 5
007029-HU 23 37
007029-HU 25 33
007042-HC 23 33
007042-HC 25 29
007043 25 3
007046 23 3
007064 3 11
007064 5 11
007196 23 13
007196 25 12
007198 3 5
007198 5 5
007199 3 6
007199 5 6
007325-HU 29 3
007325-HU 31 3
137142 13 33
137142 15 37
137142 33 9
201166 9 17
201252 11 13
201252A 29 4
201252A 31 4
202013 11 9
202577 7 30
202922 7 34
202924 7 31
204185 3 9
204185 5 9
204520 3 3
204520 5 3
204585 23 5
204585 23 36
204585 25 32
204585 9 7
204585 13 29
204585 15 33
204585 33 4
205722 11 14
206329 7 2
207340-9S 7 6
207341-SA 7 14
207342-SA 7 10
207343 7 7
207344-SA 7 12
207345 7 23
207346 7 24
207347 7 21
207348-SA 7 19
207349 7 16
207350-SA 7 8
207351 7 26
207352 7 27
207353 7 32
207354 7 29
210061 15 21
210061 17 21
210525 21 34
240272 17 35
240272 19 31
240272 21 4
240272 37 4
240344 15 8
240344 17 8
240348 3 15
240348 5 17
250321-91 35 1
258013A91 25 34
258014 35 2
258029 13 6
258029 19 6
258030 13 4
258030 19 4
258030A 3 16
300216 13 25
300216 15 29
300220 13 26
300220 15 30
300220 33 6
300390-UA 21 16
300391 21 18
300392 21 17
300400 21 27
300401 21 29
300404 21 22
300407-91 21 21
300409 21 26
300411 21 35
300412 21 41
300415-9U 21 15
300416-UA 21 20
300417 21 28
300418 21 30
300419 21 31
300420 21 32
300421 21 33
300468 17 36
300468 19 32
300468 21 2
300468 37 2
300469 17 38
300469 19 34
300469 21 7
300469 37 7
300590 13 16
300590 15 18
300590 17 18
300590 19 16
302095 9 10
302097 9 3
302218 21 39
302469 17 42
302469 19 38
302470 17 25
302470 19 20
303026 11 11
303067 23 31
303067 25 27
303067 21 25
303448 23 19
303448 23 26
303448 25 18
303448 25 35
303448 35 4
303448 29 5
303448 31 5
303499 11 18
303500 11 17
303991 17 26
303991 17 41
303991 19 21
303991 19 37
306731 17 28
306731 19 23
306731 21 5
306731 37 5
306733 17 40
306733 19 36
306733A 17 27
306733A 19 22
306737A 3 13
306737A 5 15
306792 9 14
306793 9 16
306845A 3 7
306845A 5 7
307079 11 16
350232-91 13 1
350232-91 19 1
350233-91 13 18
350234-91 21 1
350234-91 37 1
350235 3 19
350235 13 7
350235 19 7
350236-9U 21 14
350272 15 4
350272 17 4
350272A 5 19
350273 5 20
350273 15 6
350273 17 6
350274 5 23
350274 15 7
350274 17 7
350275 5 22
350275 15 11
350275 17 11
350292-91 15 1
350292-91 17 1
350293-91 15 23
350294-91 17 23
350295-91 19 18
350402 3 10
350402 5 10
350403 3 12
350404 5 14
350405 5 12
350406 3 2
350406 5 2
350407 3 4
350407 5 4
350408-91 9 13
350409 9 5
350410 9 18
350419-91 3 1
350420-91 5 1
350422-91 7 1
350643 33 5
350645-91 33 1
352300 23 2
352301 23 4
352302 23 25
352303 23 34
352303 25 30
352304 23 32
352305 23 7
352305 25 6
352306 23 43
352306 25 45
352308 23 10
352308 25 9
352310 23 42
352310 25 44
352313 23 14
352313 25 13
352316 23 21
352317-91 23 23
352317-91 25 20
352320-91 23 16
352320-91 25 15
352323 23 30
352324 23 35
352324 25 31
352325-91 23 11
352325-91 25 10
352326 25 2
352328-91 23 18
352328-91 25 17
352330 25 4
352331 25 28
352332 25 26
352336 25 22
352337 25 37
352338 23 12
352338 25 11
352359-91 27 1
352360-91 23 1
352361-91 25 1
352362 27 2
352363 27 4
513070 13 2
513070 19 2
513075 15 2
513075 17 2
513092 23 28
513092 25 24
522007 15 13
522007 17 13
522014-91 13 10
522014-91 19 10
522032 13 11
522032 15 14
522032 17 14
522032 19 11
526007 27 6
526009 31 9
526009 37 14
527005 15 3
527005 17 3
527006 23 29
527006 25 25
527006 13 3
527006 19 3
531001 15 24
531001 17 29
531001 21 9
531001 37 9
532001 13 19
532001 19 24
540003 33 11
540004 33 12
540005 33 13
562097-91 31 2
562099-91 29 2
600015 19 29
600015 21 13
600015 37 13
600016 13 21
600016 15 26
600063 17 33
600077 13 23
600077 15 28
600078 33 16
600079 33 15
600080 19 27
600081 17 31
600083 19 26
600086A 31 12
600101 21 11
600101 37 11
600141 13 24
600142 21 37
600147 23 41
600147 25 43
600148 23 38
600148 25 40
600194 27 10
600254 23 40
600254 25 42
600256 27 11
600259 23 39
600259 25 41
600260 29 9
600260 31 10
600261 31 11
601024 21 36
601037 27 9
601049 13 12
601049 15 15
601049 17 15
601049 19 12
601053 15 17
601053 17 17
601072 13 15
601072 19 14
601089 13 14
601089 19 15
601097 13 22
601097 19 25
601102 15 38
601102 17 44
601107 15 27
601107 17 30
601110 13 20
601110 19 28
601110 21 12
601110 37 12
601110A 17 32
601116 15 25
601116 21 10
601116 37 10
601120 29 8
601120 31 8
601134 27 8
601136 33 14
605016-91 29 1
605017-91 31 1
608000 21 38
608002 13 13
608002 15 16
608002 17 16
608002 19 13
38
インデックス
INDEX
PART NO. PAGE
REF. NO.
PART. NO. PAGE
REF. NO.
PART. NO. PAGE
REF. NO.
PART. NO. PAGE
REF. NO.
PART. NO. PAGE
REF. NO.
708004 9 19
708004 33 17
742075 11 4
742076 11 3
742077 11 5
742078 11 6
742202 9 12
742565-91 29 6
742566-91 31 6
742567-91 29 7
742567-91 31 7
748004 13 9
748004 19 9
748042 11 22
748045 11 20
748052 23 44
748052 25 46
760106-JA 11 8
760134 11 7
760135 11 1
760136 11 2
811075 9 2
811076-91 9 1
9A3068 11 15
39
Cat. No. 9785
2
February 2002
2000 PEGASUS SEWING MACHINE MFG. CO., LTD.
このパーツカタログに記載されている内容は、改良のため予告なく変更することがあります。
The description in this PARTS CATALOG is subject to change without notice.
本社 〒
553-0002
大阪市福島区鷺洲5-7-2
TEL
(06)6458-4739
FAX (06)6454-8785
PEGASUS SEWING MACHINE MFG. CO., LTD.
5-7-2, Sagisu, Fukushima-ku, Osaka 553-0002, Japan.
Phone :(06)6458-4739
Telefax
:(06)6454-8785
Loading...
