PEERLESS Mounts PC930A, PC930A-S, PC930A-W, PC930B, PC930B-S Installation And Assembly Manual

...

Download

Installation and Assembly:

Models

Screen Size Range Max UL Load Capacity

PC930A, PC930A-S, PC930A-W, PC930B, PC930B-S, PC930B-W, PC930C, PC930C-S, PC930C-W

15" to 24" 50 lb (22.7 kg)

PC932A, PC932A-S, PC932A-W, PC932B, PC932B-S, PC932B-W, PC932C, PC932C-S, PC932C-W

15" to 37" 80 lb (36.3 kg)

Paramount™ Ceiling Mount for LCD Screens

This product is intended for use with UL Listed products and must be installed by a qualified professional installer.

PC930 Series

Features:

• VESA® 75 / 100 / 200x100 / 200x200 compatible (based on model)

• Three adjustable extension lengths: PC930A/PC932A models - 9.8" - 13.9" PC930B/ PC932B models - 13.78" - 21.89" PC930C/ PC932C models - 20.24" - 34.02"

• Adjustable tilt of +20/-5°

• 360° of mountable adjustment

• Internal cable management

• Safety catch designed into extension channels to ensure user and equipment safety

3215 W. North Ave. • Melrose Park, IL 60160 • (800) 865-2112 or (708) 865-8870 • Fax: (708) 865-2941 • www.peerlessmounts.com

Visit the Peerless Web Site at www.peerlessmounts.com For customer care call 1-800-865-2112 or 708-865-8870.

1 of 33

ISSUED: 11-29-07 SHEET #: 202-9263-1

PC932 Series

Note: Read entire instruction sheet before you start installation and assembly.

WARNING

• Do not begin to install your Peerless product until you have read and understood the instructions and warnings contained in this Installation Sheet. If you have any questions regarding any of the instructions or warnings, please call Peerless customer care at 1-800-865-2112.

• This product should only be installed by someone of good mechanical aptitude, has experience with basic building construction, and fully understands these instructions.

• Make sure that the supporting surface will safely support the combined load of the equipment and all attached hardware and components.

• Never exceed the Maximum UL Load Capacity. See page 1.

• If mounting to wood ceiling studs, make sure that mounting screws are anchored into the center of the studs. Use of an "edge to edge" stud finder is highly recommended.

• Always use an assistant or mechanical lifting equipment to safely lift and position equipment.

• Tighten screws firmly, but do not overtighten. Overtightening can damage the items, greatly reducing their holding power.

• This product is intended for indoor use only. Use of this product outdoors could lead to product failure and personal injury.

• This product was designed and intended to be mounted to the following supporting surfaces checked below with the hardware included in this product as specified in the installation sheet. To mount this product to an alternative supporting surface, contact Peerless customer care at 1 800 865-2112.

• This product was designed to be installed on the following ceiling construction only;

CEILING CONSTRUCTION ADDITIONAL HARDWARE REQUIRED x Wood Stud, Joist None

x Wood Beam None x Solid Concrete None

Cinder Block Contact Customer Service Metal Stud Do not attach except with Peerless accessory kit for metal studs;

Contact Customer Service for Peerless accessory kit for metal studs. Brick Contact Customer Service Other or unsure? Contact Customer Service

Tools Needed for Assembly

• stud finder ("edge to edge" stud finder is recommended)

• drill

• level

• 1/4" bit for concrete

• 5/32" bit for wood joist

• phillips screwdriver

Table of Contents

Parts List .......................................................................................................................................................................... 3, 4

Install Outer Channel to Ceiling Plate.................................................................................................................................... 4

Installation to Wood Joist ..................................................................................................................................................... 5

Installation to Concrete Ceilings............................................................................................................................................ 6

Installing Inner Channel and Routing Cables ......................................................................................................................... 7

Attaching Mounting Plate to Screen with VESA 75 or 100 Mounting Pattern........................................................................ 8

Attaching Adapter Plate to Screen with VESA 200 x 100 or 200 x 200 Mounting Pattern..................................................... 9

Installing Flat Panel Screen ................................................................................................................................................ 10

Adjusting Mount Extension ................................................................................................................................................. 10

Adjusting Screen ................................................................................................................................................................ 11

Install Cable Covers ............................................................................................................................................................ 11

2 of 33

Visit the Peerless Web Site at www.peerlessmounts.com For customer care call 1-800-865-2112 or 708-865-8870.

ISSUED: 11-29-07 SHEET #: 202-9263-1

Description Qty.

PC930A, PC930B, PC930C Part #

PC930A-S, PC930B-S, PC930C-S Part #

PC930A-W, PC930B-W, PC930C-W Part #

PC932A, PC932B, PC932C Part #

PC932A-S, PC932B-S, PC932C-S Part #

PC932A-W, PC932B-W, PC932C-W Part #

A ceiling plate 1 055-1773 055-4773 055-2773 055-1773 055-4773 055-2773

B outer channel 1 See Chart See Chart See Chart See Chart See Chart See Chart

inner channel 1 See Chart See Chart See Chart See Chart See Chart See Chart

clamp plate 1 055-1771 055-4771 055-2771 055-1771 055-4771 055-2771

E swivel/pivot bracket 1 055-1811 055-4811 055-2811 055-1811 055-4811 055-2811

tilt bracket 1 095-1484 095-4484 095-2484 095-1484 095-4484 095-2484

cable cover 2 See Chart See Chart See Chart See Chart See Chart See Chart

H #14 x 2.5 wood screw 2 5S1-015-C03 5S1-015-C04 5S1-015-C04 5S1-015-C03 5S1-015-C04 5S1-015-C04

I Alligator® concrete anchor 2 590-0097 590-0097 590-0097 590-0097 590-0097 590-0097

J M5 x 10 mm socket pin screw 8 520-1063 520-2063 520-2063 520-1063 520-2063 520-2063

K M6 x 10 mm socket pin screw 4 520-1066 520-2066 520-2066 520-1066 520-2066 520-2066

L M6 x 12 mm socket pin screw 2 520-1050 520-2050 520-2050 520-1050 520-2050 520-2050

M M4 x 10 mm socket pin screw 4 520-1060 520-2060 520-2060 520-1060 520-2060 520-2060

M4 x 12 mm socket pin serrated washer head screw

4 510-1079 510-2079 510-2079 510-1079 510-2079 510-2079

O M4 x 20 mm socket pin screw 4 520-1061 520-2163 520-2163 520-1061 520-2163 520-2163

P retaining spacer 4 590-5005 590-5005 590-5005 590-5005 590-5005 590-5005

Q 4 mm security allen wrench 1 560-9646 560-9646 560-9646 560-9646 560-9646 560-9646

R adapter plate 1 N/A N/A N/A 095-1322 095-4322 095-2322

S M5 x 6 mm socket pin screw 4 N/A N/A N/A 520-1114 520-2062 520-2062

T #10 flat washer 4 N/A N/A N/A 540-9400 540-9442 540-9442

U M6 x 12 mm socket pin screw 4 N/A N/A N/A 520-1050 520-2050 520-2050

V M6 x 20 mm socket pin screw 4 N/A N/A N/A 520-9554 520-2554 520-2554

W M6 x 30 mm socket pin screw 4 N/A N/A N/A 520-1067 520-2067 520-2067

extendable outer channel (B) inner channel (C) cable cover (G)

Model# length part # part # part #

PC930A, PC93

2A 9.8" - 13.9" 055-1779 055-1778 055-1809-2

PC930A-S, PC932A-S 9.8" - 13.9" 055-4779 055-4778 055-4809-2

PC930A-W, PC932A-W 9.8" - 13.9" 055-2779 055-2778 055-2809-2

PC930B, PC932B 13.78" - 21.89" 055-1776 055-1775 055-1809-1

PC930B-S, PC932B-S 13.78" - 21.89" 055-4776 055-4775 055-4809-1

PC930B-W, PC932B-W 13.78" - 21.89" 055-2776 055-2775 055-2809-1

PC930C, PC932C 20.24" - 34.02" 055-1770 055-1769 055-1809

PC930C-S, PC932C-S 20.24" - 34.02" 055-4770 055-4769 055-4809

PC930C-W, PC932C-W 20.24" - 34.02" 055-2770 055-2769 055-2809

Before you begin, make sure all parts shown are included with your product.

Parts List

Parts may appear slightly different than illustrated.

OUTER CHANNEL, INNER CHANNEL AND CABLE COVER

PART NUMBER CHART

Visit the Peerless Web Site at www.peerlessmounts.com For customer care call 1-800-865-2112 or 708-865-8870.

3 of 33

ISSUED: 11-29-07 SHEET #: 202-9263-1

Part List Continued

Parts may appear slightly different than illustrated.

Install Outer Channel to Ceiling Plate

Attach outer channel (B) to ceiling plate (A) using

four M6 x 10 mm socket pin screws (K) as shown.

4 of 33

Visit the Peerless Web Site at www.peerlessmounts.com For customer care call 1-800-865-2112 or 708-865-8870.

ISSUED: 11-29-07 SHEET #: 202-9263-1

Installation to Wood Joist Ceilings

WARNING

• Installer must verify that the supporting surface will safely support the combined load of the equipment and all attached hardware and components.

• Tighten wood screws so that ceiling plate is firmly attached, but do not overtighten. Overtightening can damage the screws, greatly reducing their holding power.

• Never tighten in excess of 80 in. • lb (9 N.M.).

• Make sure that mounting screws are anchored into the center of the stud or joist. The use of an "edge to edge" stud finder is highly recommended.

• Hardware provided is for attachment of mount through standard thickness drywall or plaster into wood studs or joists. Installers are responsible to provide hardware for other types of mounting situations (not UL approved).

Use a stud finder to locate the edges of the joist. Use of an edge-to-edge stud finder is highly recommended. Based

on its edges, draw a vertical line down the joist’s center. Place ceiling plate (A) on ceiling as a template, making sure that the two mounting slots are on the stud centerline.

Note: Opening on outer channel (B) indicates front of mount. Use the correct mounting slots on the ceiling plate depending on ceiling joist orientation as shown in figure 2.1 or figure 2.2. Mounting slots on ceiling plate allow for 45° (±22.5) of swivel adjustment before securing to joist.

Mark the center of the two mounting holes depending on joist orientation as shown in figure 1.1 or figure 1.2. Drill two 5/32" (4 mm) dia. holes 2-1/2" (65 mm) deep. Secure ceiling plate (A) to wood joist using two #14 x 2-1/2" wood screws (H) as shown.

Skip to step 3

fig. 2.1

WOOD JOIST

fig. 2.2

MOUNTING SLOTS ALLOW FOR ROTATION BEFORE SECURING TO JOIST

OPENING ON OUTER CHANNEL (B) INDICATES FRONT OF MOUNT

5 of 33

Visit the Peerless Web Site at www.peerlessmounts.com For customer care call 1-800-865-2112 or 708-865-8870.

ISSUED: 11-29-07 SHEET #: 202-9263-1

Installation to Concrete Ceilings

WARNING

• Concrete must be 2000 psi density minimum. Lighter density concrete may not hold concrete anchor.

• Make sure that the supporting surface will safely support the combined load of the equipment and all attached hardware and components.

Place ceiling plate (A) on ceiling as a template and

mark the center of the two mounting holes. Note: Opening in outer channel indicates the front of

the mount. Drill two 1/4" (6 mm) dia. holes to a minimum depth

of 2.5" (64 mm). Attach ceiling plate (A) using two concrete anchors (I) and two #14 x 2.5" wood screws (H) as shown in figure 1.3 and figure 1.4. Tighten wood screws (H) until ceiling plate (A) is firmly attached.

OPENING ON OUTER CHANNEL (B) INDICATES FRONT OF MOUNT

CONCRETE CEILING

WARNING

• Tighten wood screws firmly, but do not overtighten. Overtightening can damage the screws, greatly reducing their holding power.

• Never tighten in excess of 80 in • lb (9 N.M.).

fig. 1.3

fig. 1.4

concrete ceiling

WARNING

• Always attach concrete expansion anchors directly to load-bearing concrete.

• Never attach concrete expansion anchors to concrete covered with plaster, drywall, or other finishing material. If mounting to concrete surfaces covered with a finishing surface is unavoidable, the finishing surface must be counterbored as shown below. Be sure concrete anchors do not pull away from concrete when tightening screws. If plaster/drywall is thicker than 5/8" (16 mm), custom fasteners must be supplied by installer (not UL approved).

CUTAWAY VIEW

INCORRECT

concrete

plaster/ dry wall

CORRECT

concrete

plaster/ dry wall

Drill holes and insert anchors (I).

Place mount (A) over anchors (I) and secure with screws (H).

Tighten all fasteners.

6 of 33

Visit the Peerless Web Site at www.peerlessmounts.com For customer care call 1-800-865-2112 or 708-865-8870.

ISSUED: 11-29-07 SHEET #: 202-9263-1

Installing Inner Channel and Routing Cables

Note: Be certain holes on inner channel (C) face

in the same direction of opening on outer channel (B).

fig. 3.1

Note: Cables must be removed from screen

before routing through channels. If cables are not removable from screen, routing through channels is not an option.

Guide screen cables into openings in channels then insert inner channel (C) into outer channel (B) as shown in figure 3.1.

Position inner channel (C) to the desired height and secure using two M6 x 12 mm socket pin screws (L) through clamp plate (D), through opening in outer channel (B) and into inner channel (C) as shown in figure 3.2.

OPENING

HOLES

GUIDE CABLES IN CHANNELS

fig. 3.2

Insert swivel/pivot bracket (E) into end of inner channel (C) and secure with four M5 x 10 mm socket pin screws (J) as

shown in figure 4.1 and figure 4.2. Thread two M5 x 10 mm screws (J) into top holes of swivel/pivot bracket (E), leaving 1/8" (3 mm) exposed thread

between head of screw and swivel/pivot bracket as shown in figure 4.3.

CABLES NOT SHOWN FOR CLARITY

fig. 4.1

fig. 4.2

fig. 4.3

1/8"

(3 mm)

FRONT VIEW

1/8"

(3 mm)

7 of 33

Visit the Peerless Web Site at www.peerlessmounts.com For customer care call 1-800-865-2112 or 708-865-8870.

ISSUED: 11-29-07 SHEET #: 202-9263-1

Attaching Mounting Plate to Screen with VESA 75 or 100 Mounting Pattern

Note: For VESA 200 x 100 mm and 200 x 200 mm hole patterns, skip to step 6.

WARNING

• If screws don't get three complete turns in the screen inserts or if screws bottom out and bracket is still not tightly secured, damage may occur to screen or product may fail.

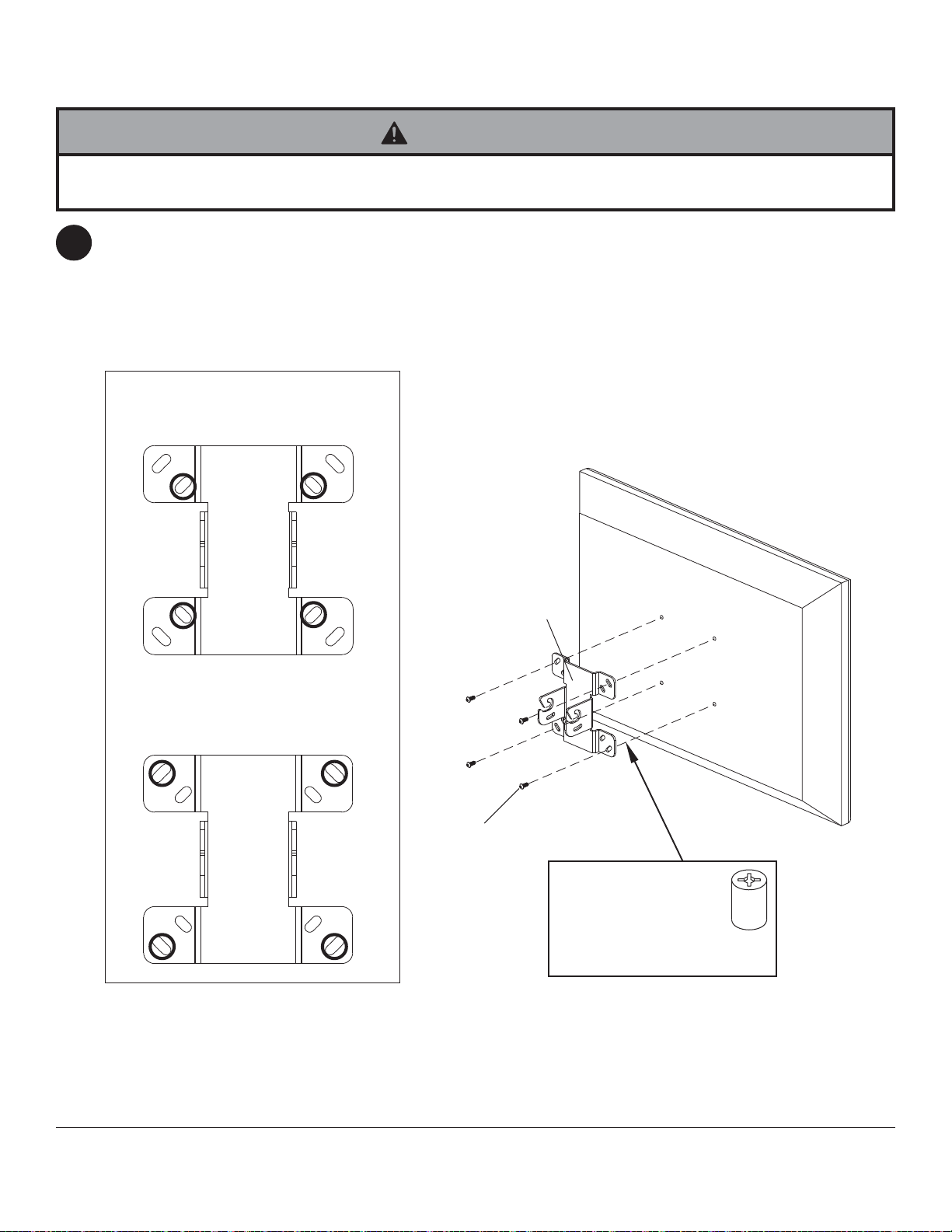

Choose hole pattern as shown in figure 5.1 which matches hole pattern on back of your screen. Attach tilt bracket (F)

to back of screen using four M4 x 10 mm screws (M) or M4 x 12 mm screws (N) as shown in figure 5.2.

*Note: If hole pattern is in a pocket, attach tilt bracket (F) to back of screen using four M4 x 20 mm screws (O) and

four retaining spacers (P) as indicated in figure 5.2.

Skip to step 7

fig. 5.1

FOR VESA 75 MOUNTING PATTERN:

FOR VESA 100 MOUNTING PATTERN:

fig. 5.2

M, N or O

*For screens with a hole pattern in a pocket,

spacers go between tilt bracket and screen when used with M4 x 20 mm screws (O).

8 of 33

Visit the Peerless Web Site at www.peerlessmounts.com For customer care call 1-800-865-2112 or 708-865-8870.

ISSUED: 11-29-07 SHEET #: 202-9263-1

Attaching Adapter Plate to Screen with VESA 200 x 100 or 200 x 200 Mounting Pattern

Attach tilt bracket (F) to adapter plate (R) using four

M5 x 6 mm screws (S) and four #10 washers (T) as shown.

WARNING

• If screws don't get three complete turns in the screen inserts or if screws bottom out and adapter plate is still not tightly secured, damage may occur to screen or product may fail.

FOR VESA 200 x 100 MOUNTING PATTERN:

Choose hole pattern as shown below. Attach adapter

6-1

plate (R) to back of screen using four M4 x 10 mm screws (M) or M4 x 12 mm screws (N) as shown below.

*Note: If screw (M or N) gets less than three threads of engagement, attach adapter plate (R) to back of screen using four M4 x 20 mm screws (O) and four spacers (P) as indicated below.

FOR VESA 200 x 200 MOUNTING PATTERN:

Choose hole pattern as shown below. Attach adapter plate (R) to back of screen using four M6 x 12 mm screws (U) as shown below.

*Note: If screw (U) gets less than three threads of engagement, attach adapter plate (R) to back of screen using four M6 x 20 mm screws (V). If screw (V) gets less than three threads of engagement, use four M6 x 30 mm screws (W).

M, N or O

Visit the Peerless Web Site at www.peerlessmounts.com For customer care call 1-800-865-2112 or 708-865-8870.

*For screens with a hole pattern in a pocket, spacers

go between adapter plate and screen when used with M4 x 20 mm screws (O).

9 of 33

U, V or W

ISSUED: 11-29-07 SHEET #: 202-9263-1

Attaching Screen

Guide hook slots of tilt bracket (F) onto M5 x 10 mm screws (J) in swivel/pivot bracket (E) as shown in figure 7.1.

Thread two M5 x 10 mm screws (J) through tilt slot of tilt bracket (F) into swivel/pivot bracket (E) as shown in figure 7.2. Do not fully tighten screws to allow for tilt adjustments. Tilt slot allows for incremental tilts of 5°.

Adjust tilt of screen and fully tighten all four M5 x 10 mm screws (J) as shown in figure 7.3.

WARNING

• Do not lift more weight than you can handle. Use additional man power or mechanical lifting equipment to safely handle placement of the screen.

fig. 7.1

fig. 7.3

TILT

SLOTS

HOOK

SLOTS

Adjusting Mount Extension

While supporting the weight of the screen, loosen

screws (L) on clamp plate (D) half a turn and position screen to the desired height.

Retighten clamp plate screws securely.

WARNING

• Clamp plate adjustment screws support weight of screen when fully tightened. Weight of the screen will need to be supported if clamp plate screws are loosened.

fig. 7.2

CLAMP PLATE

SCREWS

10 of 33

Visit the Peerless Web Site at www.peerlessmounts.com For customer care call 1-800-865-2112 or 708-865-8870.

ISSUED: 11-29-07 SHEET #: 202-9263-1

Adjusting Screen

If screws indicated are fully tightened, loosen screws half a turn to allow for adjusting tilt, swivel and roll. Adjust

screen to the desired position and fully tighten screws.

WARNING

• Do not loosen adjustment screws to the point they become disengaged from the mount. Weight of the screen should be supported in case of accidental disengagement.

ROLL ADJUSTMENT

BACK VIEW

SCREWS FOR ROLL ADJUSTMENT

TILT ADJUSTMENT

SIDE VIEW

SLOT ALLOWS FOR INCREMENTAL TILT ADJUSTMENTS OF 5°

SWIVEL ADJUSTMENT

BOTTOM VIEW

SCREWS FOR SWIVEL ADJUSTMENT

SCREWS FOR TILT ADJUSTMENT (BOTH SIDES)

25° (+20°/-5°) TILT

90° (±45°) SWIVEL6° (±3°) ROLL

Install Cable Covers

Note: Be certain mount is in the desired

extended position.

Attach cables to screen if routed through channels.

Cut cable covers (G) to the length of inner channel (C) and outer channel (B) openings, leaving space for cables if routed through channels. Snap cable covers into openings as shown.

Cables not routed through channels will require cable ties (not included).

11 of 33

Visit the Peerless Web Site at www.peerlessmounts.com For customer care call 1-800-865-2112 or 708-865-8870.

All other brand and product names are trademarks or registered trademarks of their respective owners.

CUT TO LENGTH OF OPENING

ISSUED: 11-29-07 SHEET #: 202-9263-1

Instalación y ensamblaje:

Modelos

Gama de tamaño de

las pantallas

Capacidad de carga

máxima de UL

PC930A, PC930A-S, PC930A-W, PC930B, PC930B-S, PC930B-W, PC930C, PC930C-S, PC930C-W

de 15" a 24" 50 lb (22.7 kg)

PC932A, PC932A-S, PC932A-W, PC932B, PC932B-S, PC932B-W, PC932C, PC932C-S, PC932C-W

de 15" a 37" 80 lb (36.3 kg)

Sopor te de techo Paramount™ para pantallas LCD

Este producto debe ser utilizado con productos

que lleven la marca UL (Underwrites Laboratory) y tiene que ser instalado por un instalador profesional calificado.

Español

PC930 Serie

Características:

• Compatible con VESA® 75 / 100 / 200 x 100 / 200 x 200 (a base del modelo)

• Tres longitudes de extensión ajustable PC930A/PC932A modelos - 9.8" - 13.9" PC930B/ PC932B modelos - 13.78" - 21.89" PC930C/ PC932C modelos - 20.24" - 34.02"

• Inclinación ajustable de +20/-5°

• 360° de ajuste al instalar

• Manejo de cables interno

• Dispositivo asegurador de diseño integrado a los rieles de extensión para garantizar la seguridad del usuario y del equipo

Visite el sitio Web de Peerless en www.peerlessmounts.com

3215 W. North Ave. • Melrose Park, IL 60160 • (800) 865-2112 ó (708) 865-8870 • Fax: (708) 865-2941 • www.peerlessmounts.com

12 de 33

PC932 Serie

PUBLICADO: 11-29-07 HOJA #: 202-9263-1

Para el Servicio al cliente llame al 1-800-729-0307 ó 708-865-8870

Español

Nota: Lea la hoja de instrucciones completa antes de comenzar la instalación y el ensamblaje.

ADVERTENCIA

• No comience a instalar el producto hasta haber leído y entendido las instrucciones y las advertencias contenidas en la Hoja de Instalación. Si tiene alguna pregunta acerca de cualquiera de las instrucciones o las advertencias, por favor, llame a Servicio al Cliente al 1-800-865-2112.

• Este producto sólo debe ser instalado por una persona que tenga una buena aptitud mecánica, que tenga experiencia en construcción básica de edificios y que entienda estas instrucciones en su totalidad.

• Asegúrese de que la superficie de apoyo sostendrá, con seguridad, la carga combinada del equipo y todos los fijadores y componentes.

• Nunca sobrepase la capacidad máxima de soportar carga aceptada por Underwriters Laboratories.

• Si va a instalar el producto en un techo con vigas de madera, asegúrese de que los tornillos de montaje estén anclados en el centro de las vigas. Se recomienda utilizar un localizador de montantes de “borde a borde”.

• Siempre cuente con la ayuda de un asistente o utilice un equipo mecánico de izar para levantar y colocar el equipo con más seguridad.

• Apriete los tornillos con firmeza, pero no en exceso. Apretarlos en exceso puede dañar los artículos y puede disminuir significativamente su fuerza de fijación.

• Este producto está diseñado para uso en interiores solamente. Utilizar este producto en exteriores podría causar fallas del producto y lesiones a individuos.

• Este producto fue diseñado con la intención de que se instale en las superficies de apoyo marcadas abajo con los accesorios de instalación incluidos en este producto como se especifica en la hoja de instalación. Para instalar este producto en otra superficie de apoyo, llame a Servicio al Cliente al 1-800-865-2112.

• Este producto fue diseñado para ser instalado en techos con la siguiente construcción solamente:

Vea la página 12.

CONSTRUCCIÓN DEL TECHO ACCESORIOS ADICIONALES NECESARIOS x Montante de madera Ninguno x Viga de madera Ninguno x Concreto macizo Ninguno x Bloque de hormigón de escorias Ninguno

Montante de metal No lo instale excepto con el juego de accesorios de Peerless para

montantes de metal. Llame a Servicio al Cliente para pedir el juego de accesorios de

Peerless para montantes de metal. Ladrillo Comuníquese con Servicio al Cliente. ¿Otra superficie o no está seguro? Comuníquese con Servicio al Cliente.

Herramientas necesarias para el ensamblaje

• localizador de montantes (se recomienda uno de “borde a borde”)

• taladro

• nivel

• broca de 1/4" para concreto

• broca de 5/32" para vigas de madera

• destornillador phillips

Tabla de contenido

Lista de piezas ............................................................................................................................................................. 14, 15

Instalación del riel exterior en la placa de techo .................................................................................................................15

Instalación en vigas de madera ........................................................................................................................................... 16

Instalación en techos de concreto ......................................................................................................................................17

Instalación del riel interior y colocación de los cables ........................................................................................................ 18

Fijación de la placa de montaje a pantallas con configuraciones de montaje VESA® 75 ó 100 ..........................................19

Fijación de la placa adaptadora a pantallas con configuraciones de montaje VESA® 200 x 100 ó 200 x 200 .....................20

Instalación de la pantalla plana ...........................................................................................................................................21

Ajuste de la extensión del soporte ......................................................................................................................................21

Ajuste de la pantalla ...........................................................................................................................................................22

Instalación de las cubiertas de los cables ..........................................................................................................................22

Visite el sitio Web de Peerless en www.peerlessmounts.com

13 de 33

PUBLICADO: 11-29-07 HOJA #: 202-9263-1

Para el Servicio al cliente llame al 1-800-729-0307 ó 708-865-8870

Descripción Cant.

PC930A, PC930B, PC930C N.o de pieza

PC930A-S, PC930B-S, PC930C-S N.o de pieza

PC930A-W, PC930B-W, PC930C-W N.o de pieza

PC932A, PC932B, PC932C N.o de pieza

PC932A-S, PC932B-S, PC932C-S N.o de pieza

PC932A-W, PC932B-W, PC932C-W N.o de pieza

placa de techo 1 055-1773 055-4773 055-2773 055-1773 055-4773 055-2773

riel exterior 1 Vea la tabla Vea la tabla Vea la tabla Vea la tabla Vea la tabla Vea la tabla

riel interior 1 Vea la tabla Vea la tabla Vea la tabla Vea la tabla Vea la tabla Vea la tabla

placa abrazadera 1 055-1771 055-4771 055-2771 055-1771 055-4771 055-2771

soporte giratorio / rotatorio 1 055-1811 055-4811 055-2811 055-1811 055-4811 055-2811

soporte inclinable 1 095-1484 095-4484 095-2484 095-1484 095-4484 095-2484

cubierta para los cables 2 Vea la tabla Vea la tabla Vea la tabla Vea la tabla Vea la tabla Vea la tabla

WRUQLOORSDUDPDGHUDGH[´ 2 5S1-015-C03 5S1-015-C04 5S1-015-C04 5S1-015-C03 5S1-015-C04 5S1-015-C04

Anclaje para concreto alligator® 2 590-0097 590-0097 590-0097 590-0097 590-0097 590-0097

tornillo pasador de cabeza hueca de M5 x 10 mm 8 520-1063 520-2063 520-2063 520-1063 520-2063 520-2063

tornillo pasador de cabeza hueca de M6 x 10 mm 4 520-1066 520-2066 520-2066 520-1066 520-2066 520-2066

tornillo pasador de cabeza hueca de M6 x 12 mm 2 520-1050 520-2050 520-2050 520-1050 520-2050 520-2050

tornillo pasador de cabeza hueca de M4 x 10 mm 4 520-1060 520-2060 520-2060 520-1060 520-2060 520-2060

tornillo pasador de cabeza hueca con arandela dentada de M4 x 12 mm

4 510-1079 510-2079 510-2079 510-1079 510-2079 510-2079

tornillo pasador de cabeza hueca de M4 x 20 mm 4 520-1061 520-2163 520-2163 520-1061 520-2163 520-2163

espaciador de retención 4 590-5005 590-5005 590-5005 590-5005 590-5005 590-5005

llave allen de seguridad de 4 mm 1 560-9646 560-9646 560-9646 560-9646 560-9646 560-9646

placa adaptadora 1 N/A N/A N/A 095-1322 095-4322 095-2322

tornillo pasador de cabeza hueca de M5 x 6 mm 4 N/A N/A N/A 520-1114 520-2062 520-2062

arandela plana N.o 10

4 N/A N/A N/A 540-9400 540-9442 540-9442

tornillo pasador de cabeza hueca de M6 x 12 mm 4 N/A N/A N/A 520-1050 520-2050 520-2050

tornillo pasador de cabeza hueca de M6 x 20 mm 4 N/A N/A N/A 520-9554 520-2554 520-2554

tornillo pasador de cabeza hueca de M6 x 30 mm 4 N/A N/A N/A 520-1067 520-2067 520-2067

N.o de modelo

PC930A, PC932A

9.8" - 13.9" 055-1779 055-1778 055-1809-2

PC930A-S, PC932A-S

9.8" - 13.9" 055-4779 055-4778 055-4809-2

PC930A-W, PC932A-W

9.8" - 13.9" 055-2779 055-2778 055-2809-2

PC930B, PC932B

13.78" - 21.89" 055-1776 055-1775 055-1809-1

PC930B-S, PC932B-S

13.78" - 21.89" 055-4776 055-4775 055-4809-1

PC930B-W, PC932B-W

13.78" - 21.89" 055-2776 055-2775 055-2809-1

PC930C, PC932C

20.24" - 34.02" 055-1770 055-1769 055-1809

PC930C-S, PC932C-S

20.24" - 34.02" 055-4770 055-4769 055-4809

PC930C-W, PC932C-W

20.24" - 34.02" 055-2770 055-2769 055-2809

Longitud alargable

N.o de pieza del riel exterior (B)

N.o de pieza del riel interior (C)

N.o de pieza de la cubierta para los cables

Antes de comenzar, asegúrese de que su producto contiene todas las piezas que se muestran.

Lista de piezas

Español

Las piezas pueden verse un poco distintas a la ilustración.

Visite el sitio Web de Peerless en www.peerlessmounts.com

TABLA DE NÚMEROS DE PIEZA DEL RIEL EXTERIOR, EL

RIEL INTERIOR Y LA CUBIERTA PARA LOS CABLES

14 de 33

Para el Servicio al cliente llame al 1-800-729-0307 ó 708-865-8870

PUBLICADO: 11-29-07 HOJA #: 202-9263-1

Lista de piezas - continuación

Las piezas pueden verse un poco distintas a la ilustración.

Español

Instalación del riel exterior a la placa de techo

Fije el riel exterior (B) a la placa de techo (A)

usando cuatro tornillos pasadores de cabeza hueca de M6 x 10 mm (K), como se muestra.

Visite el sitio Web de Peerless en www.peerlessmounts.com

15 de 33

PUBLICADO: 11-29-07 HOJA #: 202-9263-1

Para el Servicio al cliente llame al 1-800-729-0307 ó 708-865-8870

Español

Instalación en paredes con vigas de madera

ADVERTENCIA

• El instalador tiene que asegurarse de que la superficie de apoyo sostendrá, con seguridad, la carga combinada del equipo y todos los fijadores y componentes.

• Apriete los tornillos de madera de manera que la placa de techo se fije firmemente, pero no en exceso. Apretarlos en exceso puede dañar los tornillos y puede disminuir significativamente su fuerza de fijación.

• Nunca apriete a más de 80 pulg-lb (9 N•m).

• Asegúrese de que los tornillos de montaje estén anclados en el centro del montante o de la viga. Se recomienda utilizar un localizador de montantes de “borde a borde”.

• Los accesorios para la instalación que se proveen son para fijar el soporte a montantes de madera o vigas de madera a través del yeso-cartón o yeso de grosor estándar. Los instaladores son responsables de suministrar los accesorios necesarios para otros tipos de instalaciones (no aprobadas por UL).

Utilice un localizador de montantes para localizar los bordes de las vigas. Se recomienda utilizar un localizador de

montantes de “borde a borde”. Tomando los bordes como punto de referencia, trace una línea vertical por el centro de la viga. Coloque la placa de techo (A) en el techo para utilizarla como plantilla; asegúrese de que las dos ranuras

de montaje estén sobre la línea que trazó por el centro. Nota: La abertura del riel exterior (B) indica la parte delantera del soporte. Utilice las ranuras de montaje apropiadas de la placa de techo, según la orientación de la viga, como se muestra en la figura 2.1 o en la figura 2.2. Las ranuras de montaje de la placa de techo permiten una rotación de 45° (±22.5) antes de fijar el soporte a la viga. Marque el centro de los dos agujeros de montaje según la orientación de la viga, como se muestra en la figura 1.1 o en la figura 1.2. Taladre dos agujeros de 5/32" (4 mm) de diámetro y 2-1/2" (65 mm) de profundidad. Fije la placa de techo (A) a la viga de madera usando dos tornillos para madera de 14 x 2-1/2" (H), como se muestra.

Pase al paso 3.

VIGA DE

fig. 2.1

MADERA

fig. 2.2

Visite el sitio Web de Peerless en www.peerlessmounts.com

LAS RANURAS DE MONTAJE PERMITEN LA ROTACIÓN ANTES DE FIJAR EL SOPORTE A LA VIGA

LA ABERTURA DEL RIEL EXTERIOR (B) INDICA LA PARTE DELANTERA DEL SOPORTE

16 de 33

Para el Servicio al cliente llame al 1-800-729-0307 ó 708-865-8870

PUBLICADO: 11-29-07 HOJA #: 202-9263-1

Instalación en techos de concreto

ADVERTENCIA

• El concreto tiene que tener una densidad mínima de 2,000 psi. Es posible que un concreto de menos densidad no sostenga el anclaje para concreto.

• Asegúrese de que la superficie de apoyo sostendrá, con seguridad, la carga combinada del equipo y todos los fijadores y componentes.

Coloque la placa de techo (A) contra el techo a manera de plantilla y marque el centro de los dos agujeros de

montaje. Nota: La abertura del riel exterior indica la parte delantera del soporte.

Taladre dos agujeros de 1/4" (6 mm) de diámetro a una profundidad mínima de 2.5" (64 mm). Fije la placa de techo (A) utilizando dos anclajes para concreto (I) y dos tornillos para madera de 14 x 2.5" (H), como se muestra en

figura 1.3 y en la figura 1.4. Apriete los tornillos para madera (H) hasta que la placa de techo (A) se fije firmemente.

Español

ADVERTENCIA

• Apriete los tornillos para madera con firmeza, pero no en exceso. Apretarlos en exceso puede dañar los tornillos y puede disminuir significativamente su fuerza de fijación.

• Nunca apriete a más de 80 pulg-lb (9 N•m).

ADVERTENCIA

• Siempre fije los anclajes para concreto directamente en la pared que sostiene la carga.

• Nunca fije los anclajes para concreto a una pared de concreto recubierta con yeso, tabique de yeso-cartón u otro material de acabado. Si es inevitable hacer la instalación en una superficie de concreto recubierta con una superficie de acabado, la superficie de acabado tiene que ser escariada, como se muestra abajo. Asegúrese de que los anclajes para concreto no se separen del concreto cuando apriete los tornillos. Si el grosor de la capa de yeso o tabique de yeso-cartón tiene un grosor mayor de 5/8", el instalador tiene que suministrar las fijaciones especiales (no aprobado por UL).

TECHO DE CONCRETO

LA ABERTURA DEL RIEL EXTERIOR (B) INDICA LA PARTE DELANTERA DEL SOPORTE

fig. 1.3

Taladre los agujeros e inserte los anclajes (I).

TECHO DE CONCRETO

INCORRECTO

VISTA EN CORTE

Visite el sitio Web de Peerless en www.peerlessmounts.com

yeso / tabique de yeso-cartón

concreto

CORRECTO

yeso / tabique de yeso-cartón

concreto

17 de 33

Coloque la placa (A) sobre los anclajes (H) y fíjela con los

tornillos (I).

Apriete todas las fijaciones.

PUBLICADO: 11-29-07 HOJA #: 202-9263-1

Para el Servicio al cliente llame al 1-800-729-0307 ó 708-865-8870

Instalación del riel interior y colocación de los cables

Nota: Asegúrese de que los agujeros del riel

interior (C) se orienten en la misma dirección que la abertura del riel exterior (B).

fig. 3.1

Español

Nota: Tiene que quitar los cables de la

pantalla antes de acomodarlos en los rieles. Si los cables no se pueden quitar de la pantalla, no tiene la opción de acomodarlos en

los rieles.

Acomode los cables de la pantalla en las aberturas de los rieles, luego inserte el riel interior (C) en el riel exterior (B), como se

muestra en la figura 3.1. Coloque el riel interior (C) a la altura deseada y fíjelo pasando dos tornillos pasadores de cabeza hueca de M6 x 12 mm (L) a través de la placa abrazadera (D), la abertura del riel exterior (B) y el riel interior (C), como se muestra en la figura 3.2.

ABERTURA

AGUJEROS

ACOMODE LOS CABLES EN LOS RIELES

fig. 3.2

Inserte el soporte giratorio / rotatorio (E) en el extremo del riel interior (C) y fíjelo con cuatro tornillos pasadores de cabeza

hueca de M5 x 10 mm (J), como se muestra en la figura 4.1 y en la figura 4.2. Enrosque dos tornillos de M5 x 10 mm (J) en los agujeros superiores del soporte giratorio / rotatorio (E) y deje 1/8" (3 mm) de la rosca expuesto entre la cabeza del tornillo y el soporte giratorio / rotatorio, como se muestra en la figura 4.3.

LOS CABLES NO SE MUESTRAN POR RAZONES DE CLARIDAD

fig. 4.1

fig. 4.2

fig. 4.3

1/8"

(3 mm)

VISTA DELANTERA

1/8"

(3 mm)

Visite el sitio Web de Peerless en www.peerlessmounts.com

18 de 33

PUBLICADO: 11-29-07 HOJA #: 202-9263-1

Para el Servicio al cliente llame al 1-800-729-0307 ó 708-865-8870

Fijación de la placa de montaje a pantallas con configuraciones de montaje VESA® 75 ó 100

Nota: En el caso de las configuraciones de montaje VESA® 200 x 100 y 200 x 200, pase al paso 6.

ADVERTENCIA

• Si no se les da tres vueltas completas a los tornillos en los insertos de la pantalla o si los tornillos topan fondo y el soporte todavía no está firme, se podría dañar la pantalla o el producto podría no funcionar bien.

Seleccione la configuración de agujeros, como se muestra en la figura 5.1, que sea igual a los agujeros de la parte

trasera de la pantalla. Fije el soporte inclinable (F) a la parte trasera de la pantalla usando cuatro tornillos de M4 x

10 mm (M) o M4 x 12 mm (N), como se muestra en la figura 5.2. *Nota: Si la configuración de agujeros está en una cavidad, fije el soporte inclinable (F) a la parte trasera de la pantalla usando cuatro tornillos de M4 x 20 mm (O) y cuatro espaciadores de retención (P), como se indica en la figura 5.2.

Pase al paso 7.

Español

fig. 5.1

EN EL CASO DE LA CONFIGURACIÓN DE MONTAJE VESA® 75:

EN EL CASO DE LA CONFIGURACIÓN DE MONTAJE VESA® 100:

fig. 5.2

M, N u O

Visite el sitio Web de Peerless en www.peerlessmounts.com

19 de 33

*En el caso de las pantallas que tienen la configuración de agujeros en una cavidad, los

espaciadores van entre el soporte inclinable y la pantalla cuando use los tornillos M4 x 20 mm (O).

PUBLICADO: 11-29-07 HOJA #: 202-9263-1

Para el Servicio al cliente llame al 1-800-729-0307 ó 708-865-8870

Fijación de la placa adaptadora a pantallas con configuraciones de montaje VESA® 200 x 100 ó 200 x 200

Fije el soporte inclinable (F) a la placa adaptadora

(R) usando cuatro tornillos de M5 x 6 mm (S) y cuatro arandelas N.o 10 (T), como se muestra.

ADVERTENCIA

Español

EN EL CASO DE LA CONFIGURACIÓN DE

6-1

MONTAJE VESA® 200 x 100:

Escoja una configuración de agujeros, como se muestra abajo. Fije la placa adaptadora (R) a la parte trasera de la pantalla usando cuatro tornillos de M4 x 10 mm (M) o M4 x 12 mm (N), como se

muestra abajo. *Nota: Si el tornillo (M o N) enrosca menos de tres vueltas, fije la placa adaptadora (R) a la parte trasera de la pantalla usando cuatro tornillos de M4 x 20 mm (O) y cuatro espaciadores (P), como se indica abajo.

EN EL CASO DE LA CONFIGURACIÓN DE MONTAJE VESA® 200 x 200:

Escoja una configuración de agujeros, como se muestra abajo. Fije la placa adaptadora (R) a la parte trasera de la pantalla usando cuatro tornillos

de M6 x 12 mm (U), como se muestra abajo. *Nota: Si los tornillos (U) enroscan menos de tres vueltas, fije la placa adaptadora (R) a la parte trasera de la pantalla usando cuatro tornillos de M6 x 20 mm (V). Si los tornillos (V) enroscan menos de tres vueltas, use cuatro tornillos de M6 x 30 mm (W).

M, N

Visite el sitio Web de Peerless en www.peerlessmounts.com

u O

*En el caso de las pantallas que tienen la configuración de agujeros en una cavidad,

los espaciadores van entre la placa adaptadora y la pantalla cuando use los tornillos M4 x 20 mm (O).

20 de 33

U, V o W

PUBLICADO: 11-29-07 HOJA #: 202-9263-1

Para el Servicio al cliente llame al 1-800-729-0307 ó 708-865-8870

Español

Instalación de la pantalla plana

Deslice las ranuras de enganche del soporte inclinable (F) sobre los tornillos de M5 x 10 mm (J) del soporte

giratorio / rotatorio (E), como se muestra en la figura 7.1. Enrosque dos tornillos de M5 x 10 mm (J) a través la ranura de inclinación del soporte inclinable (F), como se muestra en la figura 7.2. No apriete los tornillos al máximo para que pueda ajustar la inclinación. La ranura de

inclinación permite ajustes en incrementos de 5°. Ajuste la inclinación de la pantalla y apriete los cuatro tornillos de M5 x 10 mm (J) al máximo, como se muestra en la figura 7.3.

ADVERTENCIA

• No levante más peso del que puede manejar. Cuente con otra persona que lo ayude o utilice un equipo mecánico de izar para levantar y colocar la pantalla con seguridad.

fig. 7.1

fig. 7.3

RANURAS DE

INCLINACIÓN

RANURAS DE

ENGANCHE

Ajuste de la extensión del soporte

A la vez que sostiene el peso de la pantalla, afloje los

tornillos (L) de la placa abrazadera (D) media vuelta y coloque la pantalla a la altura deseada. Apriete los tornillos de la placa abrazadera firmemente.

ADVERTENCIA

• Los tornillos de ajuste de la placa abrazadera sostienen el peso de la pantalla cuando están apretados al máximo. Tendrá que sostener el peso de la pantalla si afloja los tornillos de la placa abrazadera.

fig. 7.2

TORNILLOS DE LA

PLACA

ABRAZADERA

Visite el sitio Web de Peerless en www.peerlessmounts.com

21 de 33

PUBLICADO: 11-29-07 HOJA #: 202-9263-1

Para el Servicio al cliente llame al 1-800-729-0307 ó 708-865-8870

Español

Ajuste de la pantalla

Si los tornillos indicados están apretados al máximo, afloje los tornillos media vuelta para poder ajustar la

inclinación, el giro y la rotación. Coloque la pantalla en la posición deseada y apriete los tornillos al máximo.

ADVERTENCIA

• No afloje los tornillos de ajuste hasta el punto en que se salgan del soporte. Sostenga el peso de la pantalla en caso de que se salga accidentalmente del soporte.

AJUSTE DE LA ROTACIÓN

VISTA POSTERIOR

TORNILLOS PARA EL AJUSTE DE LA ROTACIÓN

AJUSTE DE LA INCLINACIÓN

VISTA LATERAL

TORNILLOS PARA EL AJUSTE DE LA ROTACIÓN (AMBOS LADOS)

LA RANURA PERMITE EL AJUSTE DE LA INCLINACIÓN EN INCREMENTOS DE 5°

AJUSTE DEL GIRO

VISTA INFERIOR

TORNILLOS PARA EL AJUSTE DEL GIRO

INCLINACIÓN DE 25° (+20°/-5°)

Instalación de las cubiertas para los cables

Nota: Asegúrese de que el soporte esté en la posición

deseada de la extensión. Conecte los cables a la pantalla si los acomodó en los rieles. Corte las cubiertas para los cables (G) de manera que tengan la misma longitud de la abertura del riel interior (C) y del riel exterior (B) y deje espacio para pasar los cables si los acomodó en los rieles. Coloque las cubiertas para los cables, a presión, en las aberturas, como se muestra. Necesitará sujetacables (no incluidos) para amarrar los cables que no se acomoden en los rieles.

Visite el sitio Web de Peerless en www.peerlessmounts.com

Cualesquiera otras marcas y nombres de productos son marcas comerciales o registradas de sus respectivos dueños.

22 de 33

GIRO DE 90° (±45°)ROTACIÓN DE 6° (±3°)

CÓRTELAS DE LA MISMA LONGITUD DE LA ABERTURA

CÓRTELAS DE

PUBLICADO: 11-29-07 HOJA #: 202-9263-1

Para el Servicio al cliente llame al 1-800-729-0307 ó 708-865-8870

LA MISMA LONGITUD DE LA ABERTURA

Installation et montage :

Modèles

Plage de dimensions

GHO¶pFUDQ

Capacité de charge

PD[LPDOHpWDEOLHSDUO¶8/

PC930A, PC930A-S, PC930A-W, PC930B, PC930B-S, PC930B-W, PC930C, PC930C-S, PC930C-W

15 à 24 po 50 lb (22.7 kg)

PC932A, PC932A-S, PC932A-W, PC932B, PC932B-S, PC932B-W, PC932C, PC932C-S, PC932C-W

15 à 37 po 80 lb (36.3 kg)

Suppor t de plafond Paramount™ pour écrans ACL

Cet appareil est conçu pour une utilisation

avec des produits homologués UL et doit être installé par un installateur professionnel qualifié.

Français

PC930 Series

Caractéristiques :

• Compatible avec les normes VESA® 75 / 100 / 200x100 / 200x200 (selon le modèle)

• Trois longueurs d’extension réglables :

Modèles PC930A/PC932A – 9,8 – 13,9 po Modèles PC930B/ PC932B – 13,78 – 21,89 po Modèles PC930C/ PC932C – 20,24 – 34,02 po

• Inclinaison réglable sur +20/-5°

• Rotation de 360º durant l’installation

• Dispositif interne d’organisation des câbles

• Cran de sûreté intégré aux rails d’extension pour assurer la sécurité des utilisateurs et du matériel

3215 W. North Ave. • Melrose Park, IL 60160 • 800-865-2112 ou 708-865-8870 • Télécopie : 708-865-2941 • www.peerlessmounts.com

Adresse de notre site internet : www.peerlessmounts.com

23 sur 33

PC932 Series

PUBLIÉ LE : 11-29-07 FEUILLE no : 202-9263-1

Service clientèle : 1-800-729-0307 ou 708-865-8870

Français

Remarque : lisez entièrement la fiche d’instructions avant de commencer l’installation et l’assemblage.

AVERTISSEMENT

• Ne commencez pas à installer ce produit avant d’avoir lu et assimilé les instructions et les avertissements contenus dans cette fiche d’installation. Pour toute question concernant les instructions ou les avertissements, veuillez appeler le service à la clientèle au 1-800-865-2112.

• Ce produit doit être installé uniquement par quelqu’un possédant une bonne aptitude à la mécanique, une expérience de la construction immobilière et ayant bien compris ces instructions.

• Assurez-vous que la surface de support puisse soutenir sans danger la charge totale de l’équipement ainsi que des pièces et composants qui y sont attachés.

• Ne dépassez jamais la capacité de charge maximum établie par l’UL. Reportez-vous à la page 23.

• Si le montage est effectué sur des plafonds à solives de bois, assurez-vous que les vis de montage sont ancrées au

centre des solives. L’utilisation d’un localisateur de montants « bord à bord » est fortement recommandée.

• Pour lever et positionner l’équipement en toute sécurité, faites-vous toujours aider par une autre personne ou utilisez un dispositif de levage mécanique.

• Serrez fermement les vis, mais sans excès. Un serrage excessif peut endommager les composants et en réduire considérablement la capacité de support.

• Ce produit est conçu uniquement pour un usage intérieur. L’utilisation de ce produit à l’extérieur peut causer une défaillance du produit et des blessures corporelles.

• Ce produit a été conçu pour une installation aux surfaces de support marquées d’une croix ci-dessous avec les pièces de fixation incluses tel qu’indiqué sur la fiche d’installation. Pour monter ce produit sur un autre type de surface de support, contactez le service à la clientèle au 1 800 865-2112.

• Ce produit a été conçu pour être installé uniquement sur les constructions de plafond suivantes :

CONSTRUCTION PLAFOND VISSERIE SUPPLÉMENTAIRE REQUISE x Montant en bois Aucune x Poutre en bois Aucune x Béton plein Aucune x Bloc de béton de mâchefer Aucune

Montant métallique Ne fixer qu’avec le kit d’accessoires Peerless pour montants métalliques

Adressez-vous au service clientèle pour vous procurer le kit d’accessoires

Peerless pour montants métalliques. Brique Adressez-vous au service clientèle Autre, ou vous n’êtes pas sûr ? Adressez-vous au service clientèle

Outils nécessaires au montage

• localisateur de montants (un localisateur de montants «

bord à bord » est recommandé)

• perceuse

• niveau

• foret de 1/4 po pour béton

• foret de 5/32 po pour solives de bois

• tournevis cruciforme

Table des matières

Liste des pièces ........................................................................................................................................................ 25, 26

Installation du rail extérieur à la plaque de plafond ........................................................................................................... 26

Installation à une solive en bois ....................................................................................................................................... 27

Installation à un plafond en béton ..................................................................................................................................... 28

Installation du rail intérieur et cheminement des câbles ................................................................................................... 29

Fixation de la plaque de montage à un écran compatible à la norme de montage VESA 75 ou 100 ................................ 30

Fixation de la plaque d’adaptation à un écran compatible à la norme de montage VESA 200 x 100 ou 200 x 200 .......... 31

Installation d’un écran plat ............................................................................................................................................... 32

Réglage de l’extension du support ................................................................................................................................... 32

Réglage de l’écran ........................................................................................................................................................... 33

Installation des gaines de câble ....................................................................................................................................... 33

24 sur 33

Adresse de notre site internet : www.peerlessmounts.com

PUBLIÉ LE : 11-29-07 FEUILLE no : 202-9263-1

Service clientèle : 1-800-729-0307 ou 708-865-8870

Description Qté

PC930A, PC930B, PC930C Pièce no

PC930A-S, PC930B-S, PC930C-S Pièce no

PC930A-W, PC930B-W, PC930C-W Pièce no

PC932A, PC932B, PC932C Pièce no

PC932A-S, PC932B-S, PC932C-S Pièce no

PC932A-W, PC932B-W, PC932C-W Pièce no

plaque de plafond 1 055-1773 055-4773 055-2773 055-1773 055-4773 055-2773

rail extérieur 1 Voir le tableau Voir le tableau Voir le tableau Voir le tableau Voir le tableau Voir le tableau

rail intérieur 1 Voir le tableau Voir le tableau Voir le tableau Voir le tableau Voir le tableau Voir le tableau

plaque de serrage 1 055-1771 055-4771 055-2771 055-1771 055-4771 055-2771

support pivotant 1 055-1811 055-4811 055-2811 055-1811 055-4811 055-2811

support inclinable 1 095-1484 095-4484 095-2484 095-1484 095-4484 095-2484

gaine de câble 2 Voir le tableau Voir le tableau Voir le tableau Voir le tableau Voir le tableau Voir le tableau

vis à bois no 14 x 2,5

2 5S1-015-C03 5S1-015-C04 5S1-015-C04 5S1-015-C03 5S1-015-C04 5S1-015-C04

ancrage pour béton Alligator® 2 590-0097 590-0097 590-0097 590-0097 590-0097 590-0097

vis à tête creuse M5 x 10 mm 8 520-1063 520-2063 520-2063 520-1063 520-2063 520-2063

vis à tête creuse M6 x 10 mm 4 520-1066 520-2066 520-2066 520-1066 520-2066 520-2066

vis à tête creuse M6 x 12 mm 2 520-1050 520-2050 520-2050 520-1050 520-2050 520-2050

vis à tête creuse M4 x 10 mm 4 520-1060 520-2060 520-2060 520-1060 520-2060 520-2060

vis à tête creuse à embase crantée M4 x 12 mm

4 510-1079 510-2079 510-2079 510-1079 510-2079 510-2079

vis à tête creuse M4 x 20 mm 4 520-1061 520-2163 520-2163 520-1061 520-2163 520-2163

entretoise 4 590-5005 590-5005 590-5005 590-5005 590-5005 590-5005

clé hexagonale de sécurité de 4 mm

1 560-9646 560-9646 560-9646 560-9646 560-9646 560-9646

SODTXHG¶DGDSWDWLRQ 1 S/O S/O S/O 095-1322 095-4322 095-2322

vis à tête creuse M5 x 6 mm 4 S/O S/O S/O 520-1114 520-2062 520-2062

rondelle plate no 10

4 S/O S/O S/O 540-9400 540-9442 540-9442

vis à tête creuse M6 x 12 mm 4 S/O S/O S/O 520-1050 520-2050 520-2050

vis à tête creuse M6 x 20 mm 4 S/O S/O S/O 520-9554 520-2554 520-2554

vis à tête creuse M6 x 30 mm 4 S/O S/O S/O 520-1067 520-2067 520-2067

Avant de commencer, veillez à ce que toutes les pièces énumérées soient incluses.

extensible rail extérieur (B) rail intérieur (C) gaine de câble (G)

N° de modèle longueur

pièce n

PC930A, PC932A 9,8 - 13,9 po 055-1779 055-1778 055-1809-2

PC930A-S, PC932A-S 9,8 - 13,9 po 055-4779 055-4778 055-4809-2

PC930A-W, PC932A-W 9,8 - 13,9 po 055-2779 055-2778 055-2809-2

PC930B, PC932B 13,78 - 21,89 po 055-1776 055-1775 055-1809-1

PC930B-S, PC932B-S 13,78 - 21,89 po 055-4776 055-4775 055-4809-1

PC930B-W, PC932B-W 13,78 - 21,89 po 055-2776 055-2775 055-2809-1

PC930C, PC932C 20,24 - 34,02 po 055-1770 055-1769 055-1809

PC930C-S, PC932C-S 20,24 - 34,02 po 055-4770 055-4769 055-4809

PC930C-W, PC932C-W 20,24 - 34,02 po 055-2770 055-2769 055-2809

Liste des pièces

Français

Il est possible que les pièces semblent légèrement différentes de l’illustration.

TABLEAU DE RÉFÉRENCE DES RAILS EXTÉRIEURS, RAILS

INTÉRIEURS ET GAINES DE CÂBLE

Adresse de notre site internet : www.peerlessmounts.com

25 sur 33

PUBLIÉ LE : 11-29-07 FEUILLE no : 202-9263-1

Service clientèle : 1-800-729-0307 ou 708-865-8870

Liste des pièces (suite)

Les pièces peuvent différer légèrement de l’illustration.

Français

Installation du rail extérieur à la plaque de plafond

Fixez le rail extérieur (B) à la plaque de plafond (A)

à l’aide de quatre vis à tête creuse M6 x 10 mm (K) comme illustré.

Adresse de notre site internet : www.peerlessmounts.com

26 sur 33

PUBLIÉ LE : 11-29-07 FEUILLE no : 202-9263-1

Service clientèle : 1-800-729-0307 ou 708-865-8870

Français

Installation sur des plafonds à solives en bois

AVERTISSEMENT

• L’installateur doit s’assurer que la surface de support peut soutenir sans danger la charge totale de l’équipement

ainsi que des pièces et composants qui y sont attachés.

• Serrez les vis à bois pour que la plaque de plafond tienne solidement en place, mais sans excès. Un serrage

excessif peut endommager les vis et en réduire considérablement le pouvoir de maintien.

• Ne serrez jamais à plus de 80 po-lb (9 Nm).

• Assurez-vous que les vis de montage sont fixées au centre du montant ou de la solive. L’utilisation d’un localisateur

de montants « bord à bord » est fortement recommandée.

• Les pièces de fixation fournies sont prévues pour une installation du support sur des montants en bois ou des solives

à travers une cloison sèche ou du plâtre d’épaisseur standard. Il est de la responsabilité de l’installateur de fournir les pièces de fixation requises pour tout autre type d’installation (non homologuée UL).

Repérez les bords de la solive à l’aide d’un localisateur de montants. L’utilisation d’un localisateur de montants «

bord à bord » est fortement recommandée. Après avoir repéré les bords, tracez une ligne verticale le long du centre de la solive. Posez la plaque de plafond (A) sur le plafond comme gabarit, en veillant à ce que les deux fentes de

montage soient sur la ligne médiane du montant. Remarque : L’ouverture située sur le rail extérieur (B) indique l’avant du support. Utilisez les fentes de montage appropriées de la plaque de plafond selon l’orientation de la solive, comme illustré à la figure 2.1 ou figure à la 2.2. Les fentes de montage de la plaque de plafond permettent une rotation de 45° (±22.5) avant son installation à la solive.

Marquez le centre des deux trous de fixation en fonction de l’orientation de la solive, comme illustré à la figure 1.1 ou

à la figure 1.2. Percez deux trous de 5/32 po (4 mm) de dia. et de 2-1/2 po (65 mm) de profondeur. Fixez la plaque de plafond (A) à la solive en bois à l’aide de deux vis à bois no 14 x 2-1/2 po (H) comme illustré.

Passez à l’étape 3.

fig. 2.1

SOLIVE DE BOIS

fig. 2.2

Adresse de notre site internet : www.peerlessmounts.com

LES FENTES DE MONTAGE PERMETTENT D’EFFECTUER UNE ROTATION AVANT L’INSTALLATION À LA SOLIVE

L’OUVERTURE SITUÉE SUR LE RAIL EXTÉRIEUR (B) INDIQUE L’AVANT DU SUPPORT

27 sur 33

PUBLIÉ LE : 11-29-07 FEUILLE no : 202-9263-1

Service clientèle : 1-800-729-0307 ou 708-865-8870

Installation à un plafond en béton

AVERTISSEMENT

• Le béton doit avoir une densité minimale de 2000 psi. Un béton de densité moindre risquerait de ne pas retenir un ancrage de béton.

• Assurez-vous que la surface de support pourra soutenir sans danger la charge combinée de l’équipement, de toute sa visserie et de tous ses composants.

Placez la plaque de plafond (A) sur le plafond comme gabarit et marquez le centre des deux trous de fixation.

Remarque : L’ouverture située sur le rail extérieur indique l’avant du support. Percez deux trous de 1/4 po (6 mm) de dia. à une profondeur minimale de 2,5 po (64 mm). Fixez la plaque de plafond (A) à l’aide de deux chevilles d’ancrage pour béton (I) et de deux vis à bois no 14 x 2,5 po (H) comme illustré à la figure 1.3 et à la figure 1.4. Serrez les vis à bois (H) jusqu’à ce que la plaque de plafond (A) tienne solidement en place.

PLAFOND EN BÉTON

Français

AVERTISSEMENT

• Serrez fermement les vis à bois, mais sans excès. Un serrage excessif peut endommager les vis et en réduire considérablement le pouvoir de maintien.

• Ne serrez jamais à plus de 9 Nm (80 po-lb).

AVERTISSEMENT

• Fixez toujours des ancrages de béton directement sur du béton porteur.

• Ne fixez jamais d’ancrages sur du béton recouvert de plâtre, une cloison sèche ou autre matériau de finition. Si vous ne pouvez pas éviter d’effectuer le montage sur du béton recouvert d’une surface de finition, celle-ci doit être chambrée, comme indiqué ci-dessous. Assurezvous que les ancrages de béton ne se séparent pas du béton lorsque vous serrez les vis. Si l’épaisseur du plâtre / de la cloison sèche dépasse 1,5 cm (5/8 po), des fixations adaptées devront être fournies par l’installateur (non approuvées UL).

INCORRECT

béton

CORRECT

béton

OPENING ON OUTER CHANNEL (B) INDICATES FRONT OF MOUNT

fig. 1.3

fig. 1.4

Percez des trous et insérez les ancrages (I).

PLAFOND EN BÉTON

Placez la plaque (A) sur les ancrages (I) et fixez avec des vis (H).

VUE EN COUPE

Adresse de notre site internet : www.peerlessmounts.com

plâtre / cloison sèche

28 sur 33

Serrez toutes les fixations.

PUBLIÉ LE : 11-29-07 FEUILLE no : 202-9263-1

Service clientèle : 1-800-729-0307 ou 708-865-8870

Installation du rail intérieur et cheminement des câbles

Remarque : Veillez à ce que les trous du rail

intérieur (C) soient orientés dans le même sens que l’ouverture située sur le rail extérieur (B).

fig. 3.1

Français

Remarque : On doit retirer les câbles de l’écran

avant de les acheminer à travers des rails. Si les câbles ne peuvent être retirés de l’écran, il sera

impossible de les acheminer à travers les rails.

Acheminez les câbles de l’écran dans les ouvertures des rails, puis insérez le rail intérieur (C) dans le rail extérieur (B) comme illustré à la

figure 3.1. Positionnez le rail intérieur (C) à la hauteur souhaitée et fixez-le en insérant deux vis à tête creuse M6 x 12 mm (L) dans la plaque de serrage (D), dans l’ouverture du rail extérieur (B), puis dans le rail intérieur (C) comme illustré à la figure 3.2.

OUVERTURE

TROUS

fig. 3.2

ACHEMINER LES CÂBLES DANS LES RAILS

Insérez le support pivotant (E) dans l’extrémité du rail intérieur (C) et fixez-le à l’aide de quatre vis à tête creuse de M5 x

10 mm (J) comme illustré à la figure 4.1 et à la figure 4.2. Insérez deux vis M5 x 10 mm (J) dans les trous supérieurs du support pivotant (E), en laissant 1/8 po (3 mm) de filetage à découvert entre la tête de la vis et le support comme illustré à la figure 4.3.

LES CÂBLES NE SONT PAS ILLUSTRÉS POUR PLUS DE CLARTÉ.

fig. 4.1

fig. 4.2

fig. 4.3

1/8"

(3 mm)

VUE DE FACE

1/8"

(3 mm)

Adresse de notre site internet : www.peerlessmounts.com

29 sur 33

PUBLIÉ LE : 11-29-07 FEUILLE no : 202-9263-1

Service clientèle : 1-800-729-0307 ou 708-865-8870

Français

Fixation de la plaque de montage à un écran compatible à la norme de montage VESA 75 ou 100

Remarque : Pour les configurations de trous VESA 200 x 100 mm et 200 x 200 mm, passez à l’étape 6.

AVERTISSEMENT

• Si les vis ne sont pas enfoncées de trois tours complets dans les inserts ou si elles sont serrées au maximum sans parvenir à fixer solidement le support, l’écran peut être abîmé ou le produit détérioré.

Choisissez la configuration de trous illustrée à la figure 5.1, qui correspond à celle qui se trouve à l’arrière de votre

écran. Fixez le support inclinable (F) au dos de l’écran à l’aide de quatre vis M4 x 10 mm (M) ou M4 x 12 mm (N) comme illustré à la figure 5.2. * Remarque : Si la configuration de trous est dans un creux, fixez le support inclinable (F) au dos de l’écran à l’aide de quatre vis M4 x 20 mm (O) et quatre entretoises de retenue (P) comme indiqué à la figure 5.2.

Passez à l’étape 7.

fig. 5.1

POUR LA CONFIGURATION DE MONTAGE VESA 75 :

POUR LA CONFIGURATION DE MONTAGE VESA 100 :

fig. 5.2

M, N ou O

*Pour les écrans dont la configuration de trous est dans un creux, les

entretoises doivent être placées entre le support inclinable et l’écran lorsqu’on utilise des vis M4 x 20 mm (O).

Adresse de notre site internet : www.peerlessmounts.com

30 sur 33

PUBLIÉ LE : 11-29-07 FEUILLE no : 202-9263-1

Service clientèle : 1-800-729-0307 ou 708-865-8870

Français

Fixation de la plaque d’adaptation à un écran compatible à la norme de montage VESA 200 x 100 ou 200 x 200

Fixez le support inclinable (F) à la plaque

d’adaptation (R) à l’aide de quatre vis M5 x 6 mm (S) et de quatre rondelles no 10 (T) comme illustré.

AVERTISSEMENT

POUR LA CONFIGURATION DE MONTAGE VESA 200 x 100 :

6-1

Choisissez la configuration de trous illustrée cidessous. Fixez la plaque d’adaptation (R) à l’arrière de l’écran à l’aide de quatre vis M4 x 10 mm (M) ou

M4 x 12 mm (N) comme illustré ci-dessous. * Remarque : Si la vis (M ou N) ne se visse pas sur au moins trois filetages, fixez la plaque d’adaptation (R) à l’arrière de l’écran à l’aide de quatre vis M4 x 20 mm (O) et quatre entretoises (P) comme indiqué ci-dessous.

POUR LA CONFIGURATION DE MONTAGE VESA 200 x 200 :

Choisissez la configuration de trous illustrée cidessous. Fixez la plaque d’adaptation (R) à l’arrière de l’écran à l’aide de quatre vis M6 x 12

mm (U) comme illustré ci-dessous. * Remarque : Si la vis (U) ne se visse pas sur au moins trois filetages, attachez la plaque d’adaptation (R) à l’arrière de l’écran à l’aide de quatre vis M6 x 20 mm (V). Si la vis (V) ne se visse pas sur au moins trois filetages, utilisez quatre vis M6 x 30 mm (W).

M, N ou O

Adresse de notre site internet : www.peerlessmounts.com

*Pour les écrans dont la configuration de trous est dans un creux, les entretoises

doivent être placées entre la plaque d’adaptation et l’écran lorsqu’on utilise des vis M4 x 20 mm (O).

31 sur 33

U, V ou W

PUBLIÉ LE : 11-29-07 FEUILLE no : 202-9263-1

Service clientèle : 1-800-729-0307 ou 708-865-8870

Fixation de l’écran

Guidez les fentes recourbées du support inclinable (F) sur les vis M5 x 10 mm (J) du support pivotant (E) comme

illustré à la figure 7.1. Insérez deux vis M5 x 10 mm (J) dans la fente d’inclinaison du support inclinable (F), puis dans le support pivotant (E), comme illustré à la figure 7.2. Ne pas serrer complètement les vis afin de permettre le

réglage de l’inclinaison. La fente d’inclinaison permet de régler l’inclinaison par incréments de 5°. Réglez l’inclinaison de l’écran et resserrez complètement les quatre vis M5 x 10 mm (J) comme illustré à la figure 7.3.

AVERTISSEMENT

• Ne soulevez pas une charge trop lourde pour vous. Pour positionner l’écran en toute sécurité, faites-vous aider par une autre personne ou utilisez un dispositif de levage mécanique.

fig. 7.1

fig. 7.3

FENTES

D’INCLINAISON

Français

FENTES

RECOURBÉES

Réglage de l’extension du support

Tout en supportant le poids de l’écran, desserrez les

vis (L) de la plaque de serrage (D) d’un demi-tour, puis placez l’écran à la hauteur souhaitée. Resserrez fermement les vis de la plaque de serrage.

AVERTISSEMENT

• Les vis de réglage de la plaque de serrage supportent le poids de l’écran lorsqu’elles sont complètement resserrées. On doit supporter le poids de l’écran lorsque les vis de la plaque de serrage sont desserrées.

fig. 7.2

VIS DE LA

PLAQUE DE

SERRAGE

Adresse de notre site internet : www.peerlessmounts.com

32 sur 33

PUBLIÉ LE : 11-29-07 FEUILLE no : 202-9263-1

Service clientèle : 1-800-729-0307 ou 708-865-8870

Français

Réglage de l’écran

Si les vis indiquées sont complètement resserrées, desserrez-les d’un demi-tour pour régler l’inclinaison,

l’orientation et le pivotement latéral. Réglez la position de l’écran et resserrez complètement les vis.

AVERTISSEMENT

• Ne pas desserrer les vis de réglage au point où elles se détachent du support. On doit supporter le poids de l’écran si les vis se détachent accidentellement.

RÉGLAGE DU PIVOTEMENT

LATÉRAL

VUE ARRIÈRE

VIS POUR LE RÉGLAGE DU PIVOTEMENT LATÉRAL

RÉGLAGE DE L’INCLINAISON

VUE LATÉRALE

VIS POUR LE RÉGLAGE DE L’INCLINAISON (DES DEUX CÔTÉS)

LA FENTE PERMET DE RÉGLER L’INCLINAISON PAR INCRÉMENTS DE 5°

RÉGLAGE DE L’ORIENTATION

VUE DE DESSOUS

VIS POUR LE RÉGLAGE DE L’ORIENTATION

PIVOTEMENT LATÉRAL SUR

6° (±3°)

Installation des gaines de câble

Remarque : Veillez à ce que le support soit

dans la position d’extension souhaitée. Attachez les câbles à l’écran s’ils cheminent à travers les rails. Coupez les gaines de câble (G) à la longueur des ouvertures du rail intérieur (C) et extérieur (B), en laissant de l’espace pour les câbles s’ils cheminent à travers les rails. Enfoncez les gaines de câbles dans les ouvertures comme illustré. Les câbles qui ne cheminent pas à travers les rails nécessitent des attaches de câble (non comprises).

Adresse de notre site internet : www.peerlessmounts.com

INCLINAISON SUR

25° (+20°/-5°)

ORIENTATION SUR

90° (±45°)

COUPER À LA LONGUEUR DE L’OUVERTURE

COUPER À LA

33 sur 33

Tous les autres noms de marques et de produits sont des marques de commerce ou déposées de leurs propriétaires respectifs.

PUBLIÉ LE : 11-29-07 FEUILLE no : 202-9263-1

Service clientèle : 1-800-729-0307 ou 708-865-8870

LONGUEUR DE L’OUVERTURE

PEERLESS Mounts PC930A, PC930A-S, PC930A-W, PC930B, PC930B-S Installation And Assembly Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
