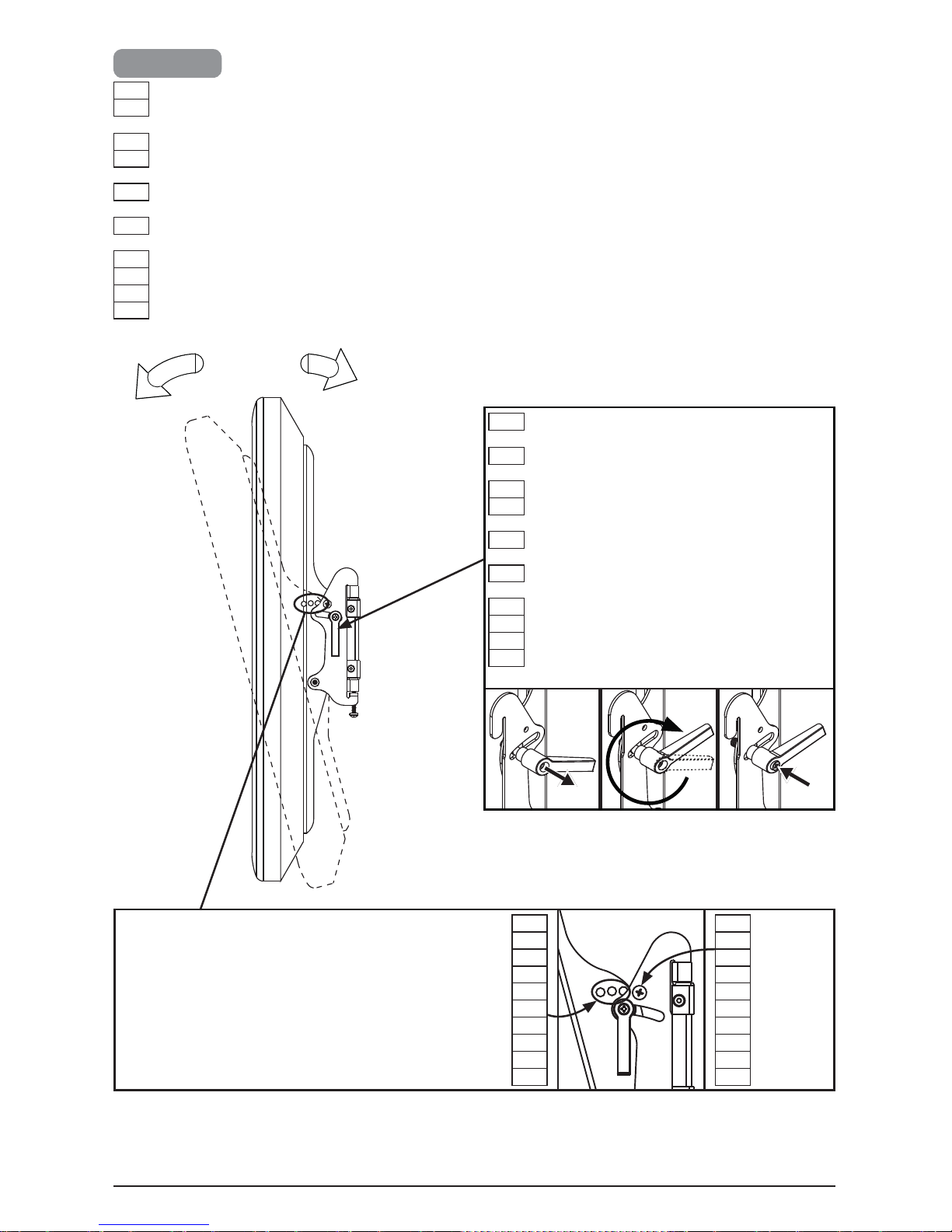

peerless-AV YBTMU, YBTLU, ST-630P-S, ST-630P, SF680 Installation Manual

1

2012-01-09 #:203-9074-2 (2012-05-15)

YBTMU

ENG

ESP
FRN
DEU

NEL

ITL

ýEŠ

SLK
POR
TÜR

32" - 46"

(81 - 117 cm)

70 lb

(32 kg)

MAX

2

2012-01-09 #:203-9074-2 (2012-05-15)

ENG - This product was designed to be installed on wood stud walls and solid concrete (2000 psi density mini­mum) or cinder block walls. Before installing make sure the supporting surface will support the combined load of
the equipment and hardware. Screws must be tightly secured. Do not overtighten screws or damage can occur
and product may fail. Never exceed the Maximum Load Capacity. Always use an assistant or mechanical lifting
equipment to safely lift and position equipment. This product is intended for indoor use only. Use of this product
outdoors could lead to product failure or personal injury. For support please call customer care at 1-800-865-2112.

WARNING

FRN - Ce produit a été conçu pour une installation sur des murs à montant en bois et en béton plein (densité
minimale de 2000 000 psi) ou sur des murs en bloc de béton Avant de procéder à l'installation, assurez-vous que
la surface de support peut soutenir sans danger la charge totale de l’équipement ainsi que des pièces de ¿ xation.
Les vis doivent être serrées au maximum. Ne serrez pas trop les vis pour éviter tout risque d'endommager le
produit ou de causer sa défaillance. Ne dépassez jamais la capacité de charge maximale préconisée par. Ce
produit est conçu uniquement pour un usage intérieur. L’utilisation de ce produit à l’extérieur peut causer une
défaillance du produit ou des blessures corporelles. Pour toute assistance, veuillez contacter le service à la
clientèle au 1-800-865-2112.

ADVERTISSEMENT

SPN - Este producto está diseñado para ser instalado en paredes con montantes de madera y en paredes
de concreto macizo (de una densidad mínima de 2,000 psi) o en paredes de hormigón de escorias. Antes de
instalarlo, asegúrese de que la super¿ cie de apoyo sostendrá la carga combinada del equipo y los ¿ jadores. Los
tornillos se tienen que ¿ jar ¿ rmemente. No apriete los tornillos en exceso o se pueden dañar y el producto podría
fallar. Nunca exceda la Capacidad Máxima de Carga de. Este producto está diseñado para uso en interiores
solamente. Utilizar este producto en exteriores podría causar fallas del producto o lesiones a individuos. Si
necesita ayuda, por favor, llame a Servicio al Cliente de Peerless al 1-800-865-2112.

ADVERTENCIA

DEU - Dieses Produkt wurde für die Anbringung an Holzständerwänden und Massivbetonwänden (mit einer
Druckfestigkeit von mindestens 2000 psi) oder porenbetonstein ausgelegt. Vergewissern Sie sich vor der Anbrin­gung, dass die tragende Fläche das Gesamtgewicht der Geräte und der Befestigungsteile tragen kann. Ziehen
Sie die Schrauben fest genug an, dass die Wandplatte sicher befestigt ist, doch ohne sie zu überdrehen. Durch
Überdrehen können die Schrauben beschädigt werden, wodurch ihr Haltevermögen stark reduziert wird. Die
maximale Tragfähigkeit darf niemals überschritten werden. Dieses Produkt ist nur für den Gebrauch innerhalb
von Gebäuden bestimmt. Eine Verwendung dieses Produkts im Freien kann zu Produktausfall oder Perso­nenschaden führen. Falls Sie Unterstützung benötigen, wenden Sie sich bitte an den Kundendienst unter der
Telefonnummer [phone] (innerhalb der USA).

ACHTUNG

NEL - Dit product is ontworpen voor installatie op muren met houten balken en op muren van massief beton
(densiteit ten minste 2000 psi) of B2-blokken. Vóór de installatie dient u zich ervan te overtuigen dat het onder­steunende oppervlak het totaalgewicht van de apparatuur en de hardware kan dragen. Alle schroeven moeten
stevig vastzitten. Draai de schroeven niet te strak aan, want dit zou kunnen resulteren in schade of falen van het
product. Het maximale draagvermogen mag nooit worden overschreden. Dit product is uitsluitend bedoeld voor
gebruik binnenshuis. Als dit product buitenshuis wordt gebruikt, zijn falen van het product en letsel bij personen
mogelijk. Voor ondersteuning kunt u terecht bij de afdeling Klantenzorg op 1-800-865-2112 (in de VS).

WAARSCHUWING

ITL - Questo prodotto è inteso per essere installato su muri con montanti di legno e su muri in calcestruzzo solido
(densità minima 2000 psi) o in blocchi di calcestruzzo. Prima di iniziare l’installazione, accertarsi che la super¿ cie
di sostegno sia capace di sostenere il carico combinato dell’unità e dei dispositivi di ¿ ssaggio. Le viti devono es-
sere serrate in maniera salda. Non stringere eccessivamente, poiché potrebbe veri¿ carsi un danno o il prodotto
non svolgerà la sua funzione. Non superare mai la capacità di carico massima. Questo prodotto deve essere
usato solo in ambienti interni. L’uso di questo prodotto in ambienti esterni potrebbe causare l’errato funzionamen­to del prodotto o infortunio alla persona. Per assistenza, rivolgersi al servizio clienti telefonando al numero verde
USA 1-800-865-2112.

A VVERTENZA

ýEŠ - Tento produkt je urþen k montáži na dĜevené hrázdČné stČny a pevné betonové stČny (minimální hustota
2000 psi) nebo stČny ze škvárobetonových blokĤ. PĜed montáží ovČĜte, zda nosný povrch unese kombinované
zatížení zaĜízení a vybavení. Šrouby je tĜeba pevnČ utáhnout. Šrouby nedotahujte pĜíliš silnČ, jinak mĤže dojít
k poškození nebo poruše zaĜízení. Nikdy nepĜekraþujte maximální nosnost podle. Tento produkt je urþen pouze
pro použití v interiéru. PĜi použití tohoto produktu v exteriéru by mohlo dojít k jeho poruše nebo poranení osob.
Podporu získáte v centru podpory zákazníkĤ na þísle 1-800-865-2112.

VÝSTRAHA

3

2012-01-09 #:203-9074-2 (2012-05-15)

TÜR - Bu ürün ahúap dikme duvarlar ve beton duvarlar (en az 2000 psi yo÷unluk) veya briket duvarlar üzerine
monte edilmek üzere tasarlanmÕútÕr. Monte etmeden önce, destekleyen yüzeyin cihaz ve donanÕmÕn yükünü
taúÕyÕp taúÕmayaca÷ÕnÕ kontrol edin. Vidalar iyice sÕkÕlmalÕdÕr. VidalarÕ aúÕrÕ sÕkmayÕn aksi takdirde hasar olabilir
veya ürün bozulabilir. Asla Maksimum Yük Kapasitesini aúmayÕn. Ürün sadece kapalÕ alanlarda kullanÕm içindir.
Bu ürünün açÕk havada kullanÕlmasÕ üründe hasara veya yaralanmaya neden olabilir. Destek için lütfen 1-800­865-2112 numaralÕ telefondan müúteri hizmetlerini arayÕn.

UYARI

SLK - Tento produkt je urþený na montáž na drevené hrazdené steny a pevné betónové steny (minimálna hustota
2000 psi) alebo steny z škvarobetónových blokov. Pred montážou overte, þi nosný povrch unesie kombinované
zaĢaženie zariadenia a vybavenia. Skrutky je potrebné pevne utiahnuĢ. Skrutky nedoĢahuje príliš silno, inak môže
dôjsĢ k poškodeniu alebo poruche zariadenia. Nikdy neprekraþujte maximálnu nosnosĢ podĐa. Tento produkt je
urþený len na použitie v interiéri. Pri použití tohto produktu v exteriéri by mohlo dôjsĢ k jeho poruche alebo osob­nému poraneniu. Podporu získate v centre na podporu zákazníkov na þísle 1-800-865-2112.

VÝSTRAHA

POR - Este +produto foi concebido para ser instalado em paredes com escoras de Madeira e betão (densidade
mínima de 2000 psi) ou paredes com blocos de cimento. Antes da instalação, certi¿ que-se de que a superfície
de suporte suporta a carga combinada do equipamento e das ferragens. Os parafusos têm de ser bem aperta­dos. Não aperte em demasia, pois podem ocorrer danos ou falha do equipamento. Nunca exceda a capacidade
de carga máxima. Este produto destina-se a utilização apenas em ambientes interiores. A utilização deste
produto ao ar livre pode conduzir a falha do produto ou ferimentos pessoais. Para obter assistência, contacte o
apoio ao cliente através do número 1-800-865-2112.

AVISO

Symbols
Símbolos
Symboles
Symbole
Symbolen
Simboli
Symboly
Symboly
Símbolos
Semboller

ENG
ESP
FRN
DEU

NEL

ITL

ýEŠ

SLK
POR
TÜR

WARNING
ADVERTENCIA
ADVERTISSEMENT
ACHTUNG
WAARSCHUWING
AVVERTENZA
VÝSTRAHA
VÝSTRAHA
AVISO
UYARI

ENG

ESP
FRN
DEU

NEL

ITL

ýEŠ

SLK
POR
TÜR

#

Skip to step.
Continúe con el
paso.
Passez à l’étape.
Weiter mit Schritt.
Ga door naar stap.
Vai al passo.
PĜeskoþte na krok.
Preskoþte na krok.
Saltar para o
passo.
Su adÕma geç.

ENG

ESP

FRN
DEU

NEL

ITL

ýEŠ

SLK

POR
TÜR

x3

Screws must get at least three
full turns and ¿ t snug.
Los tornillos tienen que dar,
por lo menos, tres vueltas
completas y quedar ajustados.
Il faut effectuer au moins trois
tours de vis complets et bien
serrer les vis.
Schrauben sind mindestens drei
volle Umdrehungen einzudrehen
und müssen fest anliegen.
De schroeven moeten ten
minste drie hele slagen worden
aangedraaid en stevig vastzitten.
Girare tre volte le viti che
devono risultare aderenti.
Šrouby se musí otoþit minimálnČ
tĜi plné otáþky a plnČ dosednout.
Skrutky sa musia otoþiĢ aspoĖ
tri celé otáþky a tesne dosadnúĢ.
Os parafusos devem completar,
no mínimo, três voltas
completas e ajustar-se no local.
Vidalar en az üç tam dönüú
yapmalÕ ve sÕkÕ oturmalÕdÕr.

ENG

ESP

FRN

DEU

NEL

ITL

ýEŠ

SLK

POR

TÜR

Do not overtighten screws.
No apriete de más los tornillos.
Ne pas trop serrer les vis.
Ziehen Sie die Schrauben nicht zu
fest an.
Draai de schroeven niet te strak aan.
Non stringere troppo le viti.
Šrouby neutahujte pĜíliš silnČ.
Skrutky neuĢahujte príliš silno.
Não apertar demasiado os parafusos.
VidalarÕ gere÷inden fazla sÕkmayÕn.

ENG

ESP
FRN
DEU

NEL

ITL

ýEŠ

SLK
POR
TÜR

4

2012-01-09 #:203-9074-2 (2012-05-15)

Parts (Before beginning, make sure you have all parts shown below).
Piezas (antes de iniciar, asegúrese de tener todas las piezas siguientes).
Pièces (avant de commencer, assurez-vous d’avoir toutes les pièces illustrées ci-dessous).
Teile (Achten Sie vor Beginn der Arbeiten darauf, dass alle unten abgebildeten Teile vorhanden sind).
Onderdelen (hoort u zich ervan te overtuigen dat u alle onderdelen hebt, die hieronder te zien zijn).
Parti (prima di iniziare, accertarsi di disporre tutte le parti sotto indicate).
Díly (pĜedtím, než zaþnete, pĜipravte si všechny díly zobrazené níže).
Diely (predtým, ako zaþnete, pripravte si všetky diely zobrazené nižšie).
Peças (antes de iniciar, certi¿ que-se de que tem todas as peças apresentadas em baixo).
Parçalar (Baúlamadan önce, aúa÷Õda gösterilen bütün parçalarÕn elinizde oldu÷undan emin olun).

ENG

ESP
FRN
DEU

NEL

ITL

ýEŠ

SLK
POR
TÜR

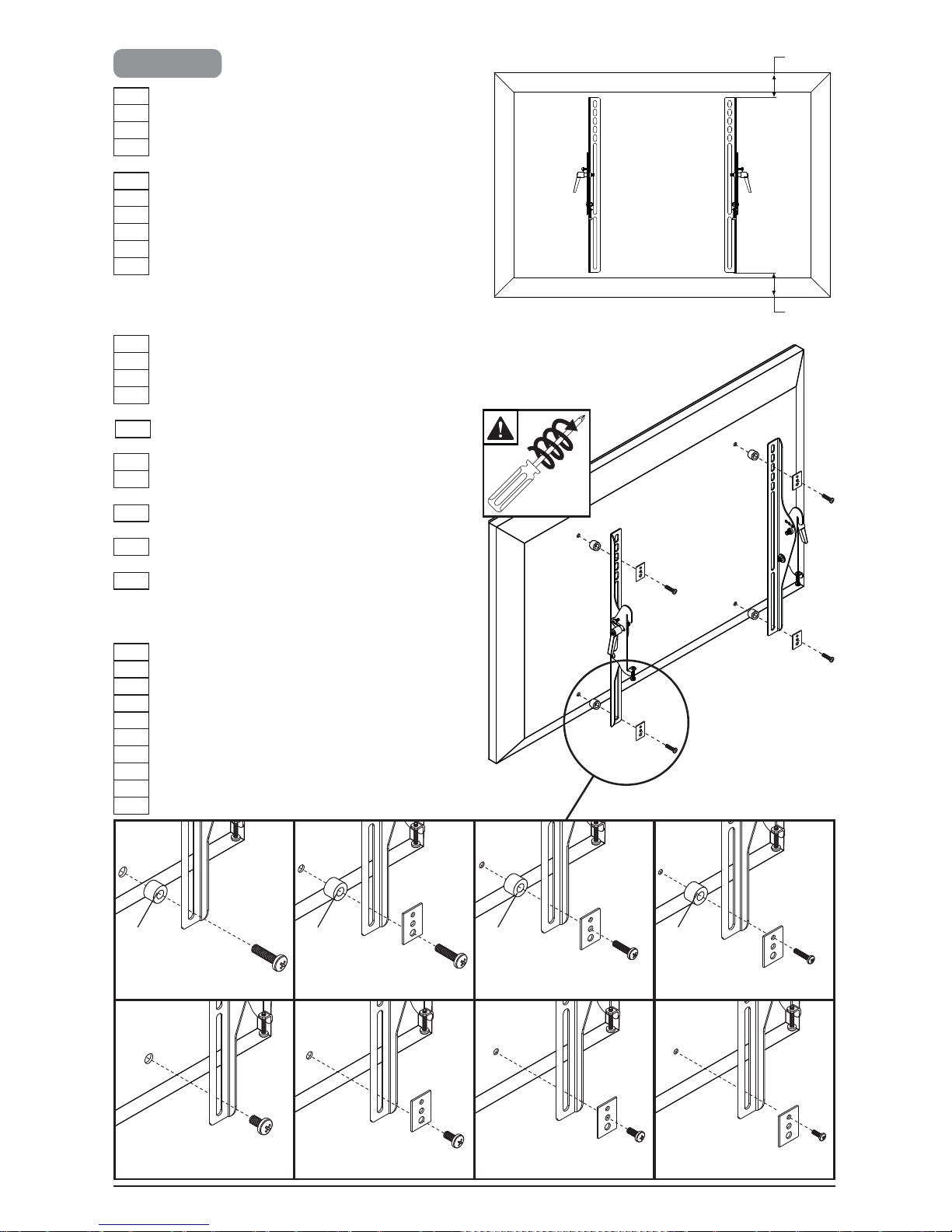

B

(1)

C

(1)

right adapter bracket

left adapter bracket

A

(1)

wall plate

F (4)

washer

D

(4)

10mm concrete anchor

E

(4)

wood screw

G (4)

M4 x 12mm

K (4)

M4 x 25mm

H (4)

M5 x 12mm

L (4)

M5 x 25mm

I (4)

M6 x 12mm

M (4)

M6 x 25mm

J (4)

M8 x 12mm

N (4)

M8 x 25mm

O (4)

M4/M5/M6 washer

P (4)

spacer

5

2012-01-09 #:203-9074-2 (2012-05-15)

1/4"

(6mm)

3/8"

(10mm)

13mm

Tools Needed for Assembly.
Herramientas necesarias para el ensamblaje.
Outils nécessaires au montage.
Für den Zusammenbau erforderliche Werkzeuge.
Voor montage benodigd gereedschap.
Attrezzi necessari per l’assemblaggio.
Nástroje potĜebné k montáži.
Nástroje potrebné na montáž.
Ferramentas necessárias para a montagem.
Montaj øçin Gerekli Aletler.

ENG

ESP
FRN
DEU

NEL

ITL

ýEŠ

SLK
POR
TÜR

1

2

ENG

ESP

FRN

DEU

NEL

ITL

ýEŠ

SLK

POR

TÜR

To properly tighten screws: Tighten until screw
head makes contact, then tighten another 1/2
turn. Do not overtighten screws.
Apriete adecuado de los tornillos: Apriete hasta
que la cabeza del tornillo haga contacto y luego
apriete otra 1/2 vuelta. No apriete de más los
tornillos.
Pour bien serrer les vis : Serrez jusqu’à ce que
la tête de la vis entre en contact, puis serrez
encore d’un 1/2 tour. Ne serrez pas trop les vis.
Korrektes Festziehen der Schrauben: Ziehen
Sie die Schrauben fest, bis der Schraubenkopf
Kontakt hat, und dann um eine weitere 1/2
Umdrehung. Ziehen Sie die Schrauben nicht
zu fest an.
Ga als volgt te werk om de schroeven naar
behoren aan te draaien: Draai de schroef aan
totdat de kop het oppervlak raakt; maak daarna
nog een halve slag. Draai de schroeven niet te
strak aan.
Per stringere correttamente le viti: stringere ¿ no
a quando la testa della vite fa contatto, quindi
stringere di un altro 1/2 giro. Non stringere
eccessivamente.
Správné utažení šroubĤ: Utahujte, dokud se
šroub nedostane do kontaktu, poté utáhnČte
ještČ pĤl otoþky. Šrouby neutahujte pĜíliš silnČ.
Správne utiahnutie skrutiek: UĢahujte, kým sa
skrutka nedostane do kontaktu, potom utiahnite
ešte pol otoþky. Skrutky neuĢahujte príliš silno.
Para apertar correctamente os parafusos:
aperte até que a cabeça do parafuso
estabeleça contacto e, em seguida, aperte mais
1/2 volta. Não aperte demasiado os parafusos.
VidalarÕ do÷ru bir úekilde sÕkÕlamak için: Vida
baúÕ temas edene kadar döndürün, sonra yarÕm
tur daha döndürün. VidalarÕ gere÷inden fazla
sÕkÕlamayÕn.

+1/2

4

3

6

2012-01-09 #:203-9074-2 (2012-05-15)

1

1a-1

1a-2

1b1a-1

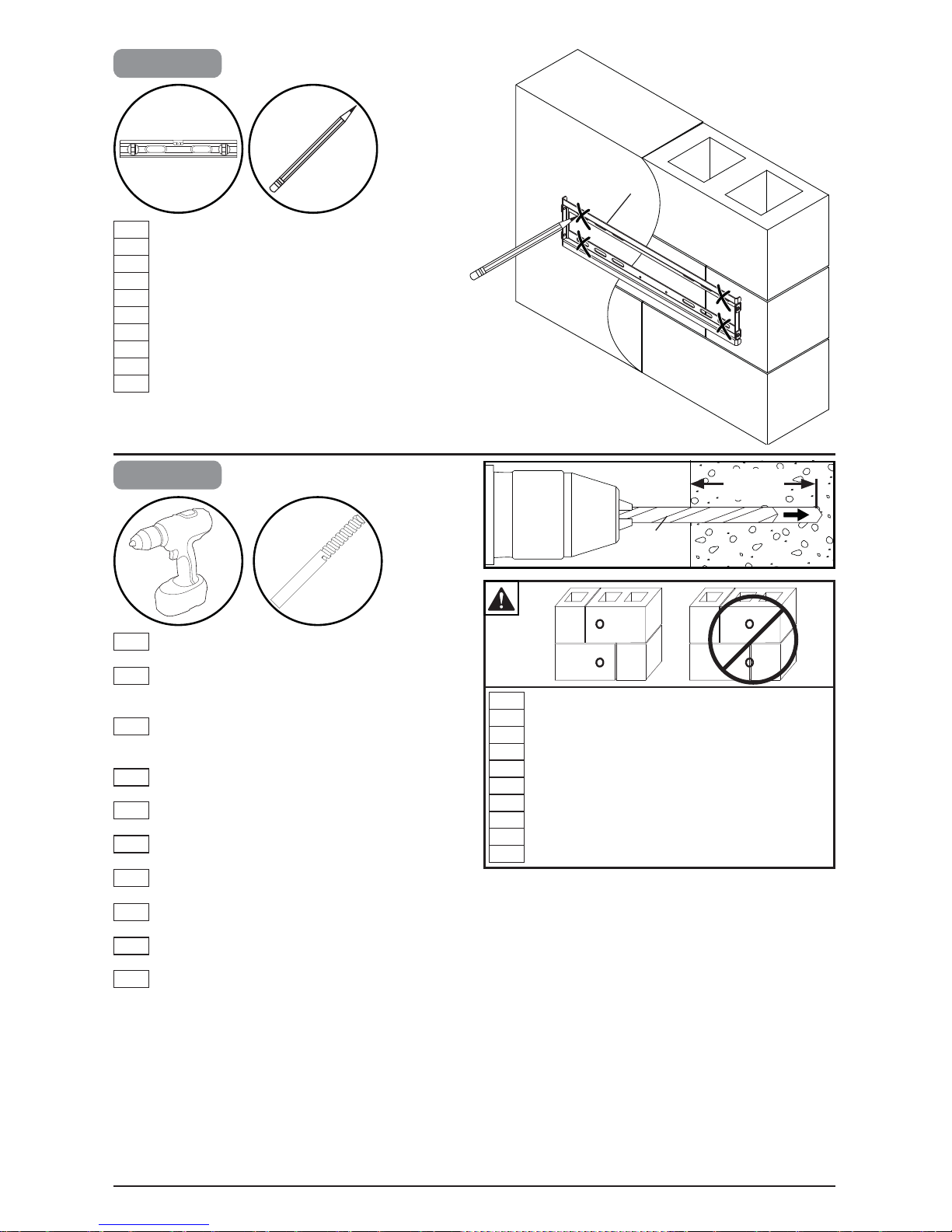

Concrete/Cinder block.
Concreto/Bloques de hormigón.
Béton plein/Bloc de parpaing.
Massivbeton/Porenbetonstein.
Beton/B2-blokken.
Calcestruzzo/Blocchi di calcestruzzo.
Betonu/Škváro betonového bloku.
Betónu/Škvarobetónového bloku.
Betão/Bloco de cimento.
Beton/Brikete.

ENG

ESP
FRN
DEU

NEL

ITL

ýEŠ

SLK
POR
TÜR

Use stud ¿ nder to locate and
mark stud center lines.
Marque las líneas centrales
del montante.
Marquez la ligne médiane du
montant.
Markieren Sie die Ständer­Mittellinien.
Markeer het midden van de
balken.
Contrassegna le linee
centrali dei montanti.
Vyznaþte stĜední linii stČny.
Vyznaþte stredné þiary steny.
Marque as linhas centrais da
escora.
Direk merkez hatlarÕnÕ
iúaretleyin.

ENG

ESP
FRN
DEU

NEL

ITL

ýEŠ

SLK
POR

TÜR

Level wallplate. Mark mounting holes on stud center lines.
Marque los ori¿ cios de montaje en las líneas centrales del
montante.
Marquez les trous de ¿ xation le long de la ligne médiane du
montant.
Markieren Sie die Montagelöcher auf den Ständer-Mittellinien.
Markeer montagegaten op het midden van de balken.
Contrassegna i fori di montaggio sulle linee centrali dei
montanti.
Na stĜední linii stČny vyznaþte montážní otvory.
Na stredné þiary steny vyznaþte montážne otvory.
Marque os furos de montagem nas linhas centrais da escora.
Direk merkez hatlarÕ üzerinde montaj deliklerini iúaretleyin.

ENG

ESP

FRN
DEU

NEL

ITL

ýEŠ

SLK
POR
TÜR

Wood stud wall.
Pared de madera.
Mur en bois.
Holzwand.
Houten muur.
Parete di legno.
DĜevČná stČna.
Drevená stena.
Parede de madeira.
Ahúap duvar.

ENG

ESP
FRN
DEU

NEL

ITL

ýEŠ

SLK
POR
TÜR

A
