Peerless-AV SP740P Installation Instructions

22" - 40"

(56 - 102 cm)

MAX

80 lb

(36 kg)

ENG ESP FRN DEU

NEL

ITL

ČEŠ

SLK POR TÜR

2015-05-13 #:203-9478-2 (2015-06-16)

WARNING

ENG - This product is designed to be installed on wood stud, solid concrete or cinder block walls. Hardware is included for wood stud, solid concrete and cinder block installation. Before installing make sure the supporting surface will support the combined load of the equipment and hardware. Screws must be tightly secured. Do not overtighten screws or damage can occur and product may fail. Never exceed the Maximum Load Capacity. Always use an assistant or mechanical lifting equipment to safely lift and position equipment. This product is intended for indoor use only. Use of this product outdoors could lead to product failure or personal injury. Be careful not to pinch ﬁ ngers when operating the mount. For support please call customer care at 1-800-865-2112.

ADVERTENCIA

ESP - Este producto está diseñado para ser instalado en paredes con montantes de madera, en paredes de concreto macizo o en paredes de hormigón de escorias. Se incluyen los accesorios para la instalación en montantes de madera, en concreto macizo o en hormigón de escorias. Antes de instalarlo, asegúrese de que la superﬁ cie de apoyo sostendrá la carga combinada del equipo y los ﬁ jadores. Los tornillos se tienen que ﬁ jar ﬁ rmemente. No apriete los tornillos en exceso, ya que se pueden dañar y el producto podría fallar. Nunca exceda la Capacidad Máxima de Carga. Siempre cuente con la ayuda de un asistente o utilice un equipo mecánico de izar para levantar y colocar el equipo con más seguridad. Este producto está diseñado para uso en interiores solamente. Utilizar este producto en exteriores podría causar fallas del producto o lesiones a individuos. Tenga cuidado de no pincharse los dedos cuando mueva el soporte. Si necesita ayuda, por favor, llame a Servicio al Cliente de Peerless al 1-800-865-2112.

ADVERTISSEMENT

FRN - Ce produit est conçu pour une installation sur des murs à montants en bois, en béton plein ou en blocs de béton. Les pièces de ﬁ xation nécessaires à l’installation sur des montants en bois, du béton plein et du bloc de béton sont incluses. Avant de procéder à l’installation, assurez-vous que la surface de support peut soutenir la charge totale de l’équipement ainsi que des pièces de ﬁ xation. Les vis doivent être serrées au maximum. Ne serrez pas trop les vis pour éviter tout risque d’endommager le produit et de causer sa défaillance. Ne dépassez jamais la capacité de charge maximale. Pour lever et positionner l’équipement en toute sécurité, faites-vous toujours aider par une autre personne ou utilisez un dispositif de levage mécanique. Ce produit est conçu uniquement pour un usage intérieur. L’utilisation de ce produit à l’extérieur peut causer une défaillance du produit ou des blessures corporelles. Prenez garde à ne pas vous pincer les doigts lorsque vous manipulez le support. Pour toute assistance, veuillez contacter le service à la clientèle au 1-800-865-2112.

ACHTUNG

DEU - Dieses Produkt ist für die Anbringung an Holzständer-, Massivbeton- oder Porenbetonsteinwänden ausgelegt. Die Befestigungsteile zur Anbringung an Holzständern, Massivbeton oder Porenbetonstein sind im Lieferumfang enthalten. Vergewissern Sie sich vor der Anbringung, dass die tragende Fläche das Gesamtgewicht der Geräte und der Befestigungsteile tragen kann. Die Schrauben müssen sicher angezogen werden. Ziehen Sie die Schrauben nicht zu fest an, damit es nicht zu Beschädigungen und Versagen des Produkts kommt. Die maximale Tragfähigkeit darf niemals überschritten werden. Ziehen Sie immer eine zusätzliche Person heran oder verwenden Sie mechanische Hebegeräte, um Geräte sicher zu heben und zu positionieren. Dieses Produkt ist nur für den Gebrauch innerhalb von Gebäuden bestimmt. Eine Verwendung dieses Produkts im Freien kann zu Produktausfall oder Personenschaden führen. Achten Sie beim Umgang mit dem Halter darauf, dass die Finger nicht eingeklemmt werden. Falls Sie Unterstützung benötigen, wenden Sie sich bitte an den Kundendienst unter der Telefonnummer 1-800-865-2112 (innerhalb der USA).

WAARSCHUWING

NEL - Dit product is ontworpen voor installatie op muren met houten balken en muren van massief beton of B2-blokken. De hiervoor benodigde hardware is meegeleverd. Vóór de installatie dient u zich ervan te overtuigen dat het dragende oppervlak het totaalgewicht van de apparatuur en de hardware aankan. Alle schroeven moeten stevig vastzitten. Draai de schroeven niet te strak aan, want dit zou kunnen resulteren in schade en/of falen van het product. Het maximale draagvermogen mag nooit worden overschreden. Belangrijke veiligheidstip: zorg er tijdens het optillen en plaatsen van de apparatuur altijd voor dat u een helper of een mechanische heﬁ nricht- ing ter beschikking hebt. Dit product is uitsluitend bedoeld voor gebruik binnenshuis. Als dit product buitenshuis wordt gebruikt, zijn falen van het product en letsel bij personen mogelijk. Let er tijdens het gebruiken van de bevestiging op dat uw vingers niet beklemd raken. Voor ondersteuning kunt u terecht bij de afdeling Klantenzorg op +1-800-865-2112 (in de VS).

2015-05-13 #:203-9478-2 (2015-06-16)

AVVERTENZA

ITL - Questo prodotto è indicato per l’installazione su pareti con montanti di legno, in calcestruzzo solido o a mattoni di cemento. Sono compresi i dispositivi di ﬁ ssaggio per l’installazione su montanti di legno, calcestruzzo solido e mattoni di cemento. Prima di iniziare l’installazione, accertarsi che la superﬁ cie di supporto sia in grado di sorreggere il carico combinato unità/dispositivi di ﬁ ssaggio. Le viti devono essere strette in maniera ben salda. Non serrare le viti oltre il necessario, altrimenti si rischiano danni o guasti al prodotto. Non superare mai la capacità massima di carico. Per sollevare e posizionare senza rischi il prodotto, farsi aiutare da un’altra persona o usare un’unità meccanica di sollevamento. Questo prodotto è indicato esclusivamente per uso all’interno. L’uso di questo prodotto all’esterno potrebbe causare il malfunzionamento del prodotto o danni ﬁ sici alla persona. Fare attenzione a non schiacciarsi le dita durante l’uso del sostegno. Per assistenza, chiamare il servizio clienti al numero 1-800-865-2112.

VÝSTRAHA

ČEŠ - Tento produkt je určen pro instalaci na stěny z dřevěných trámů, masivního betonu nebo škvárobetonových bloků. Přibalené je technické vybavení pro instalaci na dřevěné trámy, masivní beton nebo škvárobetonové bloky. Před instalací se ujistěte, že nosná plocha unese kombinované zatížení zařízení a technického vybavení. Šrouby musí být pevně zajištěny. Šrouby příliš neutahujte, nebo může dojít k poškození a produkt se může poškodit. Nikdy nepřekročte maximální nosnost. Na bezpečné zvedání a umísťováni zařízení vždy používejte asistenta nebo mechanické zvedací zařízení. Tento produkt je určen pouze pro použití v interiéru. Použití tohoto produktu v exteriéru by mohlo způsobit selhání produktu nebo zranění osob. Při práci s držákem dávejte pozor, abyste si nesevřeli prsty. Pro podporu volejte oddělení péče o zákazníky na čísle 1-800-865-2112.

VÝSTRAHA

SLK - Tento produkt je určený na inštaláciu na steny z drevených stĺpikov, masívneho betónu alebo škvarobetónových tehál. Pribalené je technické vybavenie na inštaláciu na drevené stĺpiky, masívny betón alebo škvarobetónové tehly. Pred montážou overte, či nosný povrch unesie kombinované zaťaženie zariadenia a vybavenia. Skrutky je potrebné pevne utiahnuť. Skrutky nedoťahuje príliš silno, inak môže dôjsť k poškodeniu a poruche zariadenia. Nikdy neprekračujte maximálnu nosnosť. Na bezpečné zdvíhanie a umiestňovanie zariadení vždy použite pomocníka alebo mechanické zdvíhacie zariadenie. Tento produkt je určený len na použitie v interiéri. Pri použití tohto produktu v exteriéri by mohlo dôjsť k jeho poruche alebo osobnému poraneniu. Pri práci s držiakom dávajte pozor, aby ste si nezovreli prsty. Podporu získate v centre na podporu zákazníkov na čísle 1-800-865-2112.

AVISO

POR - Este produto foi concebido para ser instalado em escoras de madeira, betão maciço ou paredes de blocos de cimento. São incluídas ferragens para a instalação em escoras de madeira, betão maciço ou paredes de blocos de cimento. Antes de instalar, certiﬁ que-se de que a superfície de apoio suporta a carga combinado do equipamento e das ferragens. Os parafusos devem ser bem apertados. Não aperte demasiado os parafusos, pois podem ocorrer danos ou falhas do produto. Nunca exceder a Capacidade de carga máxima. Utilize sempre um assistente ou equipamento de elevação mecânica para elevar e posicionar o equipamento em segurança. Este produto destina-se a utilização exclusivamente em zonas interiores. A utilização deste produto em espaços exteriores poderá conduzir à falha do produto ou ferimentos pessoais. Atenção para não prender os dedos ao utilizar o suporte. Para obter assistência, contacte a equipa de apoio ao cliente através do número 1-800-865-2112.

UYARI

TUR - Bu ürün ahşap kiriş ve masif beton veya cüruf briketten duvarlara takılmak üzere tasarlanmıştır. Ürünü ahşap kirişe, masif beton ve cüruf brikete takmak için gereken aksam mevcuttur. Montaja başlamadan önce taşıyıcı yüzeyin hem takacağınız donanımı hem de aksamı birlikte taşıyacağından emin olunuz. Vidalar sağlam bir şekilde sıkıştırılmalıdır. Vidaları aşırı sıkmanız durumunda vidalara hasar verebilirsiniz ve ürün arızalanabilir. Azami Yük Kapasitesini asla aşmayınız. Ekipmanı güvenli bir şekilde kaldırmak ve yerleştirmek için her zaman başka birinden yardım alınız veya mekanik bir kaldırma donanımı kullanınız. Bu ürün yalnızca iç mekânlarda kullanılmak üzere imal edilmiştir. Bu ürünün dış mekânda kullanılması ürün arızalarına veya yaralanmalara sebep olabilir. Montaj sırasında parmaklarınızı sıkıştırmamaya dikkat ediniz. Destek almak için lütfen 1-800-865-2112 numaralı telefondan müşteri hizmetlerini arayınız.

2015-05-13 #:203-9478-2 (2015-06-16)

ENG

Symbols

ESP

Símbolos

FRN

Symboles

DEU

Symbole

NEL

Symbolen Simboli

ITL

Symboly

ČEŠ

Symboly

SLK

Símbolos

POR

Semboller

TÜR

ENG

Do not overtighten screws.

ESP

No apriete de más los tornillos.

FRN

Ne pas trop serrer les vis.

DEU

Ziehen Sie die Schrauben nicht zu fest an.

NEL

Draai de schroeven niet te strak aan.

ITL

Non stringere troppo le viti.

ČEŠ

Šrouby neutahujte příliš silně. Skrutky neuťahujte príliš silno.

SLK

Não apertar demasiado os parafusos.

POR

Vidaları gereğinden fazla sıkmayın.

TÜR

ENG

WARNING

ESP

ADVERTENCIA

FRN

ADVERTISSEMENT

DEU

ACHTUNG

NEL

WAARSCHUWING AVVERTENZA

ITL

VÝSTRAHA

ČEŠ

VÝSTRAHA

SLK

AVISO

POR

UYARI

TÜR

ENG

Skip to step.

ESP

Continúe con el paso.

FRN

Passez à l’étape.

DEU

Weiter mit Schritt.

NEL

Ga door naar stap.

ITL

Vai al passo. Přeskočte na krok.

ČEŠ

Preskočte na krok.

SLK

Saltar para o

POR

passo.

TÜR

Su adıma geç.

ENG

Display center.

ESP

Centro de la pantalla.

FRN

Centre de l’écran.

DEU

Bildschirmmitte.

NEL

Midden van het scherm.

ITL

Centro del display.

ČEŠ

Střed obrazovky. Stred obrazovky.

SLK

Centro do ecrã.

POR

Ekran merkezde

TÜR

Screws must get at least three

ENG

full turns and ﬁ t snug.

ESP

Los tornillos tienen que dar, por lo menos, tres vueltas completas y quedar ajustados. Il faut effectuer au moins trois

FRN

tours de vis complets et bien serrer les vis. Schrauben sind mindestens drei

DEU

volle Umdrehungen einzudrehen und müssen fest anliegen.

NEL

De schroeven moeten ten minste drie hele slagen worden aangedraaid en stevig vastzitten.

ITL

Girare tre volte le viti che devono risultare aderenti.

ČEŠ

Šrouby se musí otočit minimálně tři plné otáčky a plně dosednout.

SLK

Skrutky sa musia otočiť aspoň tri celé otáčky a tesne dosadnúť.

POR

Os parafusos devem completar, no mínimo, três voltas completas e ajustar-se no local. Vidalar en az üç tam dönüş

TÜR

yapmalı ve sıkı oturmalıdır.

2015-05-13 #:203-9478-2 (2015-06-16)

ENG

Tools Needed for Assembly.

ESP

Herramientas necesarias para el ensamblaje.

FRN

Outils nécessaires au montage. Für den Zusammenbau erforderliche Werkzeuge.

DEU

Voor montage benodigd gereedschap.

NEL

Attrezzi necessari per l’assemblaggio.

ITL

Nástroje potřebné k montáži.

ČEŠ

Nástroje potrebné na montáž.

SLK

Ferramentas necessárias para a montagem.

POR

Montaj İçin Gerekli Aletler.

TÜR

5/32"

(4mm)

5/16"

(8mm)

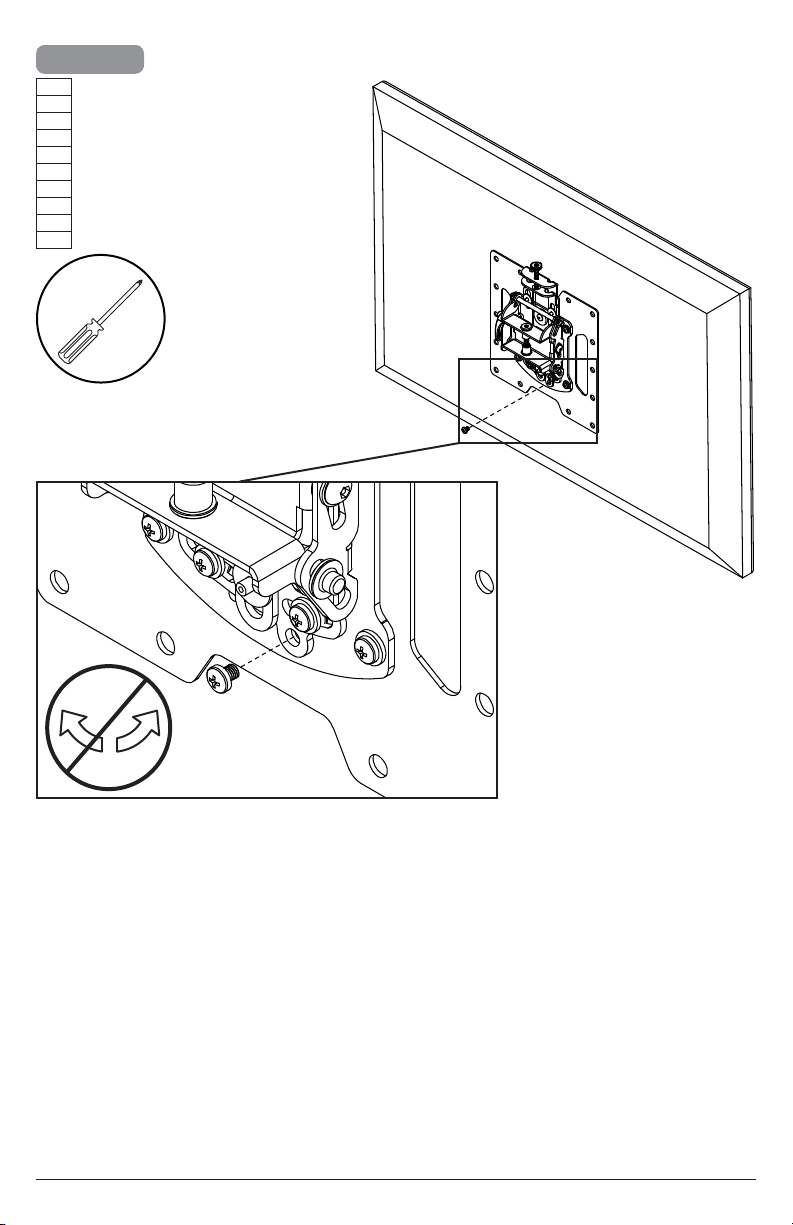

To properly tighten screws: Tighten until screw

ENG

head makes contact, then tighten another 1/2 turn. Do not overtighten screws.

ESP

Apriete adecuado de los tornillos: Apriete hasta que la cabeza del tornillo haga contacto y luego apriete otra 1/2 vuelta. No apriete de más los tornillos. Pour bien serrer les vis : Serrez jusqu’à ce que

FRN

la tête de la vis entre en contact, puis serrez encore d’un 1/2 tour. Ne serrez pas trop les vis. Korrektes Festziehen der Schrauben: Ziehen

DEU

Sie die Schrauben fest, bis der Schraubenkopf Kontakt hat, und dann um eine weitere 1/2 Umdrehung. Ziehen Sie die Schrauben nicht zu fest an. Ga als volgt te werk om de schroeven naar

NEL

behoren aan te draaien: Draai de schroef aan totdat de kop het oppervlak raakt; maak daarna nog een halve slag. Draai de schroeven niet te strak aan.

ITL

Per stringere correttamente le viti: stringere ﬁ no a quando la testa della vite fa contatto, quindi stringere di un altro 1/2 giro. Non stringere eccessivamente. Správné utažení šroubů: Utahujte, dokud se

ČEŠ

šroub nedostane do kontaktu, poté utáhněte ještě půl otočky. Šrouby neutahujte příliš silně. Správne utiahnutie skrutiek: Uťahujte, kým sa

SLK

skrutka nedostane do kontaktu, potom utiahnite ešte pol otočky. Skrutky neuťahujte príliš silno.

POR

Para apertar correctamente os parafusos: aperte até que a cabeça do parafuso estabeleça contacto e, em seguida, aperte mais 1/2 volta. Não aperte demasiado os parafusos.

TÜR

Vidaları doğru bir şekilde sıkılamak için: Vida başı temas edene kadar döndürün, sonra yarım tur daha döndürün. Vidaları gereğinden fazla sıkılamayın.

+1/2

2015-05-13 #:203-9478-2 (2015-06-16)

ENG

Parts (Before beginning, make sure you have all parts shown below).

ESP

Piezas (antes de iniciar, asegúrese de tener todas las piezas siguientes).

FRN

Pièces (avant de commencer, assurez-vous d’avoir toutes les pièces illustrées ci-dessous).

DEU

Teile (Achten Sie vor Beginn der Arbeiten darauf, dass alle unten abgebildeten Teile vorhanden sind).

NEL

Onderdelen (hoort u zich ervan te overtuigen dat u alle onderdelen hebt, die hieronder te zien zijn). Parti (prima di iniziare, accertarsi di disporre tutte le parti sotto indicate).

ITL

Díly (předtím, než začnete, připravte si všechny díly zobrazené níže).

ČEŠ

Diely (predtým, ako začnete, pripravte si všetky diely zobrazené nižšie).

SLK

Peças (antes de iniciar, certiﬁ que-se de que tem todas as peças apresentadas em baixo).

POR

Parçalar (Başlamadan önce, aşağıda gösterilen bütün parçaların elinizde olduğundan emin olun).

TÜR

Parts List

Part #Description Qty A wall arm assembly 1 096-SG1477 B adaptor plate 1 096-SG1399 C hook on bracket 1 096-SG1483 D 8mm concrete anchor 2 590-0320

E #14 x 2-1/2" wood screw 2 520-1202

F M4 x 12mm 4 504-9013 G M4 x 25mm 4 504-1015 H M6 x 12mm 4 520-1128

I M6 x 25mm 4 520-1208

J M8 x 12mm 4 520-9571 K M8 x 25mm 4 520-1031

L M4 x 1mm washer 8 540-9400 M M6/M8 x 1.5mm washer 8 540-9406 N 1/4" (6mm) height spacer 8 600-1215 O 5mm allen wrench 2 560-9640

P cable tie 6 560-9711 Q M5 x 8mm 2 570-0005 R M5 x 6mm 5 520-1023

S tap on screw cover 2 590-1991

T 4mm allen wrench 1 560-9646 U M5 x 1.5mm nylon washer 2 540-1053

V #3 power bit 1 560-0209

D (2)

8mm concrete anchor

B (1)

adaptor plate

#14 x 2-1/2" wood screw

A (1)

wall arm assembly

C (1)

hook on bracket

E (2)

(4)

M4 x 12mm

(4)

M8 x 12mm

M4 x 25mm

(4)

M8 x 25mm

(4)

(8)

M4 x 1mm

washer

(4)

M6 x 12mm

(8)

M6/M8 x

1.5mm washer

2015-05-13 #:203-9478-2 (2015-06-16)

M6 x 25mm

(4)

(8)

1/4" (6mm)

height spacer

O (2)

5mm

allen wrench

P (6)

cable tie

(2)

M5 x 8mm

R (5)

M5 x 6mm

S (2)

tap on screw cover

(1)

4mm allen wrench

(2)

M5 x 1.5mm

nylon washer

(1)

#3 power bit

2015-05-13 #:203-9478-2 (2015-06-16)

ENG

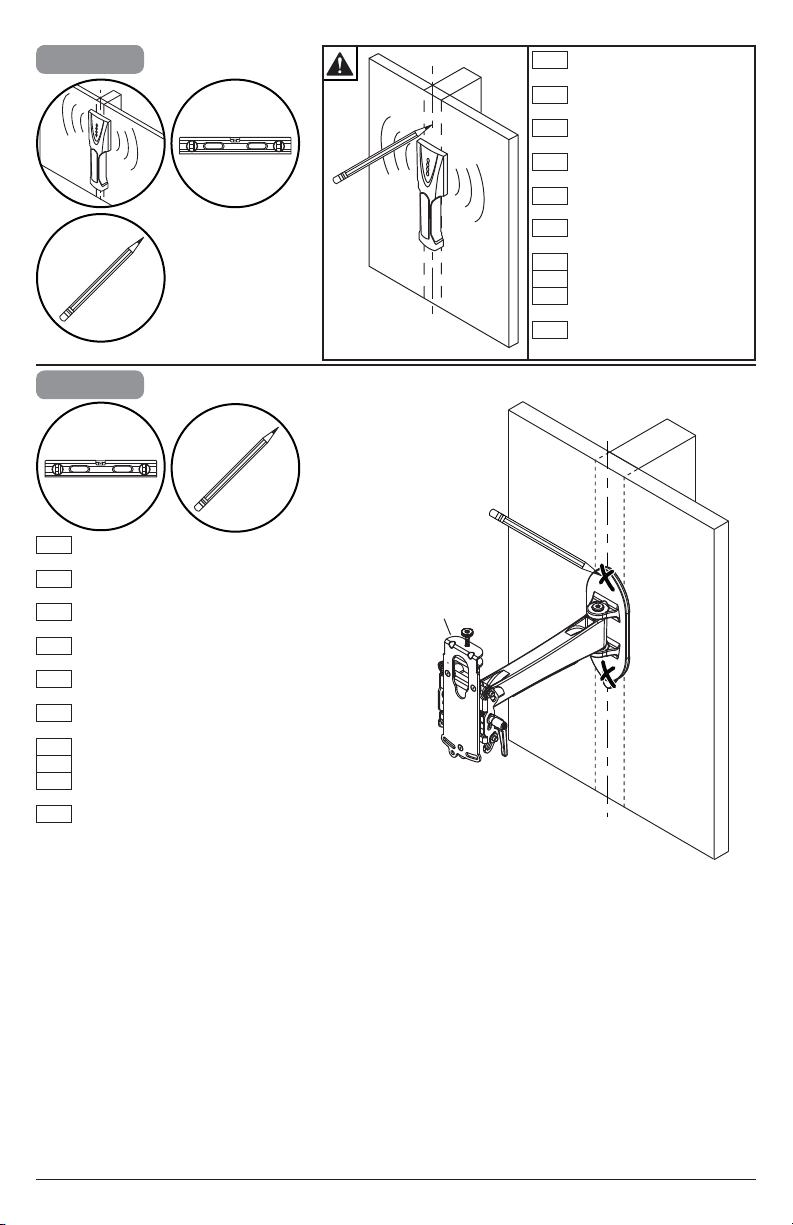

Wood stud wall.

ESP

Pared de madera.

FRN

Mur en bois. Holzwand.

DEU

Houten muur.

NEL

Parete di legno.

ITL

Dřevěná stěna.

ČEŠ

Drevená stena.

SLK

Parede de madeira.

POR

Ahşap duvar.

TÜR

ENG

Concrete/Cinder block.

ESP

Concreto/Bloque de hormigón.

FRN

Béton/bloc de béton. Beton/Porenbetonstein.

DEU

Beton/B2-blokken.

NEL

Calcestruzzo solido/forato.

ITL

Betonový/škvárový blok.

ČEŠ

Betónový/škvarový blok.

SLK

Betão/bloco de cimento.

POR

Beton/Briket.

TÜR

WARNING

ENG - When installing Peerless wall mounts on a wood stud wall covered with gypsum board (drywall), verify that the wood studs are a minimum of 2" x 4" nominal size. Do not install over gypsum board thicker than 5/8".

ADVERTENCIA

ESP - Cuando vaya a instalar soportes de pared de Peerless en paredes con montantes de madera recubiertas con yeso-cartón (gypsum board) veriﬁ que que los montantes tengan un tamaño mínimo de 2" x 4". No instale en yeso-cartón (gypsum board) de más de 5/8" de grosor.

ADVERTISSEMENT

FRN - Lors de l’installation de supports muraux Peerless sur un mur à montants en bois recouvert de plaque de plâtre (cloison sèche), assurez-vous que les montants en bois ont une taille nominale d'au moins 2 po x 4 po (5 cm x 10 cm). Ne pas installer sur une plaque de plâtre dont l'épaisseur est supérieure à 5/8 po (16 mm).

ACHTUNG

DEU - Bei der Anbringung von Peerless-Wandhaltern an Holzständerwänden mit Gipsplattenverkleidung (Trockenwand) muss darauf geachtet werden, dass die Holzständer über eine Nenngröße von mindestens 51 x 102 mm (2 x 4 Zoll) verfügen. Das Produkt darf nicht an einer Gipsplatte mit einer Dicke von mehr als 15,9 mm (5/8 Zoll) angebracht werden.

WAARSCHUWING

NEL - Als de Peerless-wandbevestiging op een muur bestaand uit houten balken en gipsplaat wordt geïnstalleerd, horen deze houten balken een afmeting van ten minste 5 x 10 cm te hebben. De wandbevestiging mag niet worden geïnstalleerd op gipsplaat met een dikte van meer dan 15,88 mm.

AVVERTENZA

ITL - In sede d’installazione dei sostegni Peerless per parete su una parete con montanti di legno ricoperti con muro a secco (cartongesso), veriﬁ care che i montanti di legno abbiano una dimensione nominale minima di 5 cm x 10 cm. Non installare su cartongesso spesso più di 1,60 cm.

VÝSTRAHA

ČEŠ - Při instalaci nástěnných držáků Peerless na dřevěný trám pokrytý sádrokartonovou deskou (sádrokartónem) zkontrolujte, zda dřevěné trámy mají minimální jmenovitý rozměr 5 x 10 cm. Nemontujte na sádrokartonovou desku hrubší než 1,6 cm.

VÝSTRAHA

SLK - Pri montáži nástenných držiakov Peerless na stenu z drevených stĺpikov pokrytú sadrovou doskou (sadrokartónom) skontrolujte, či drevené stĺpiky majú minimálny menovitý rozmer 5 x 10 cm. Nemontujte na sadrokartón hrubší ako 1,6 cm.

2015-05-13 #:203-9478-2 (2015-06-16)

AVISO

POR - Ao instalar suportes para parede Peerless numa trave ou viga de madeira cobertas com painéis de gesso, veriﬁ que se as traves ou vigas têm um tamanho nominal mínimo de 50,8 mm x 101,6 mm. Não instale em pai- néis de gesso com mais de 170 mm.

UYARI

TÜR - Peerless duvar kaidelerini alçı panelle (alçıpan) kaplı ahşap dikme bir duvarın üzerine monte ederken söz konusu ahşap dikmenin nominal ebadının en azından 2" x 4" olmasına dikkat ediniz. 5/8" den daha kalın alçı panellerin üzerine monte etmeyiniz.

2015-05-13 #:203-9478-2 (2015-06-16)
