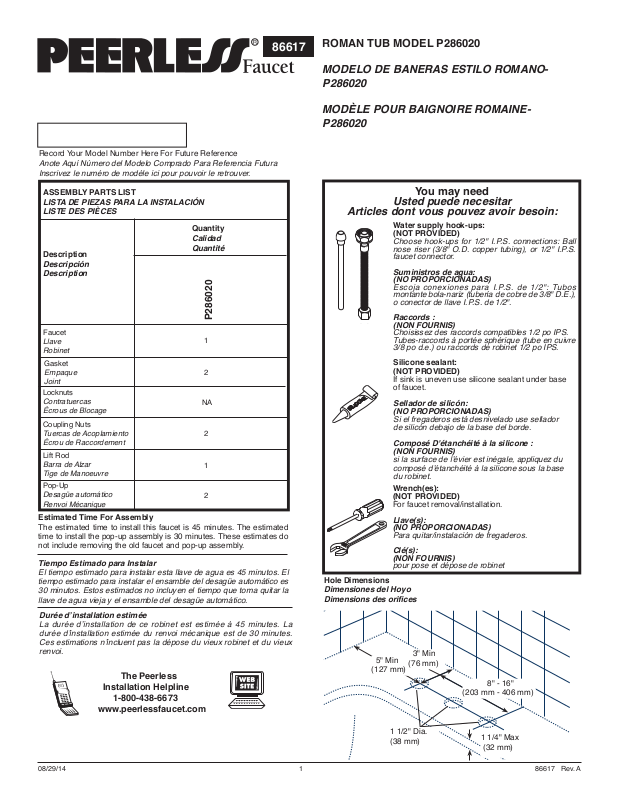

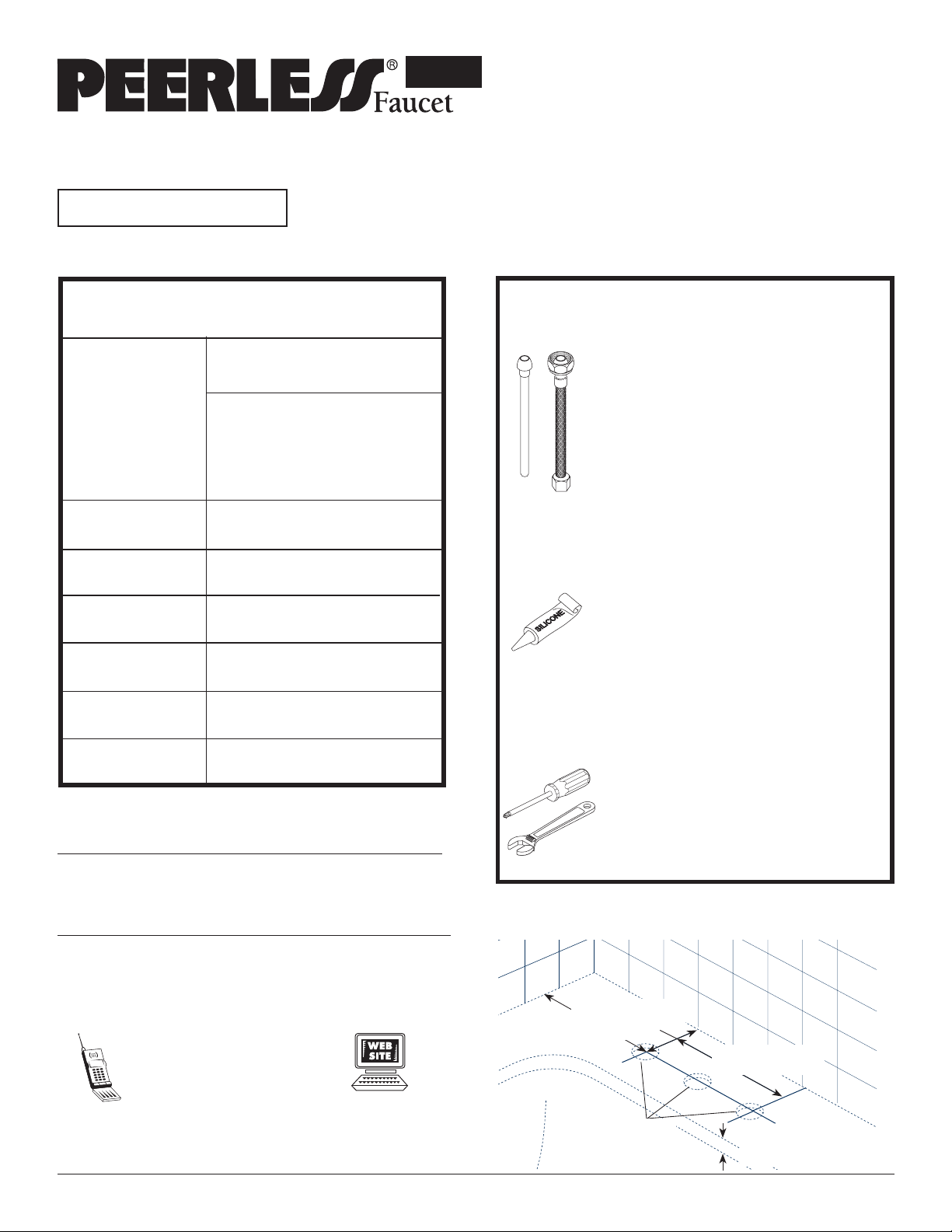

Page 1
Record Your Model Number Here For Future Reference
Anote Aquí Número del Modelo Comprado Para Referencia Futura
Inscrivez le numéro de modèle ici pour pouvoir le retrouver.
86617
ROMAN TUB MODEL P286020
MODELO DE BANERAS ESTILO ROMANOP286020
MODÈLE POUR BAIGNOIRE ROMAINEP286020
ASSEMBLY PARTS LIST
LISTA DE PIEZAS PARA LA INSTALACIÓN
LISTE DES PIЀCES
Quantity
Calidad
Description
Descripción
Description
Quantité
P286020
Faucet
Llave
Robinet
Gasket
Empaque
Joint
Locknuts
Contratuercas
Ècrous de Blocage
Coupling Nuts
Tuercas de Acoplamiento
Écrou de Raccordement
Lift Rod
Barra de Alzar
Tige de Manoeuvre
Pop-Up
Desagüe automático
Renvoi Mécanique
Estimated Time For Assembly
The estimated time to install this faucet is 45 minutes. The estimated
time to install the pop-up assembly is 30 minutes. These estimates do
not include removing the old faucet and pop-up assembly.
Tiempo Estimado para Instalar
El tiempo estimado para instalar esta llave de agua es 45 minutos. El
tiempo estimado para instalar el ensamble del desagüe automático es
30 minutos. Estos estimados no incluyen el tiempo que toma quitar la
llave de agua vieja y el ensamble del desagüe automático.
Durée d’installation estimée
La durée d’installation de ce robinet est estimée à 45 minutes. La
durée d’installation estimée du renvoi mécanique est de 30 minutes.
Ces estimations n’incluent pas la dépose du vieux robinet et du vieux
renvoi.
The Peerless
Installation Helpline
1-800-438-6673
www.peerlessfaucet.com
1
2
NA
2
1
2
You may need
Usted puede necesitar
Articles dont vous pouvez avoir besoin:
Water supply hook-ups:
(NOT PROVIDED)
Choose hook-ups for 1/2" I.P.S. connections: Ball
nose riser (3/8" O.D. copper tubing), or 1/2" I.P.S.
faucet connector.
Suministros de agua:
(NO PROPORCIONADAS)
Escoja conexiones para I.P.S. de 1/2": Tubos
montante bola-nariz (tubería de cobre de 3/8" D.E.),
o conector de llave I.P.S. de 1/2".
Raccords :
(NON FOURNIS)
Choisissez des raccords compatibles 1/2 po IPS.
Tubes-raccords à portée sphérique (tube en cuivre
3/8 po d.e.) ou raccords de robinet 1/2 po IPS.
Silicone sealant:
(NOT PROVIDED)
If sink is uneven use silicone sealant under base
of faucet.
Sellador de silicón:
(NO PROPORCIONADAS)
Si el fregaderos está desnivelado use sellador
de silicón debajo de la base del borde.
Composé D'étanchéité à la silicone :
(NON FOURNIS)
si la surface de l’évier est inégale, appliquez du
composé d’étanchéité à la silicone sous la base
du robinet.
Wrench(es):
(NOT PROVIDED)
For faucet removal/installation.
Llave(s):
(NO PROPORCIONADAS)
Para quitar/instalación de fregaderos.
Clé(s):
(NON FOURNIS)
pour pose et dépose de robinet
Hole Dimensions
Dimensiones del Hoyo
Dimensions des orices
5" Min
(127 mm)
3" Min
(76 mm)
8" - 16"
(203 mm - 406 mm)
1 1/2" Dia.
(38 mm)
08/29/14 1 86617 Rev. A
1 1/4" Max
(32 mm)
Page 2
1
2
1
8
7
3
1
6
2
8
7
3
4
2
2
1
3
1
2
3
4
5
5
6
8

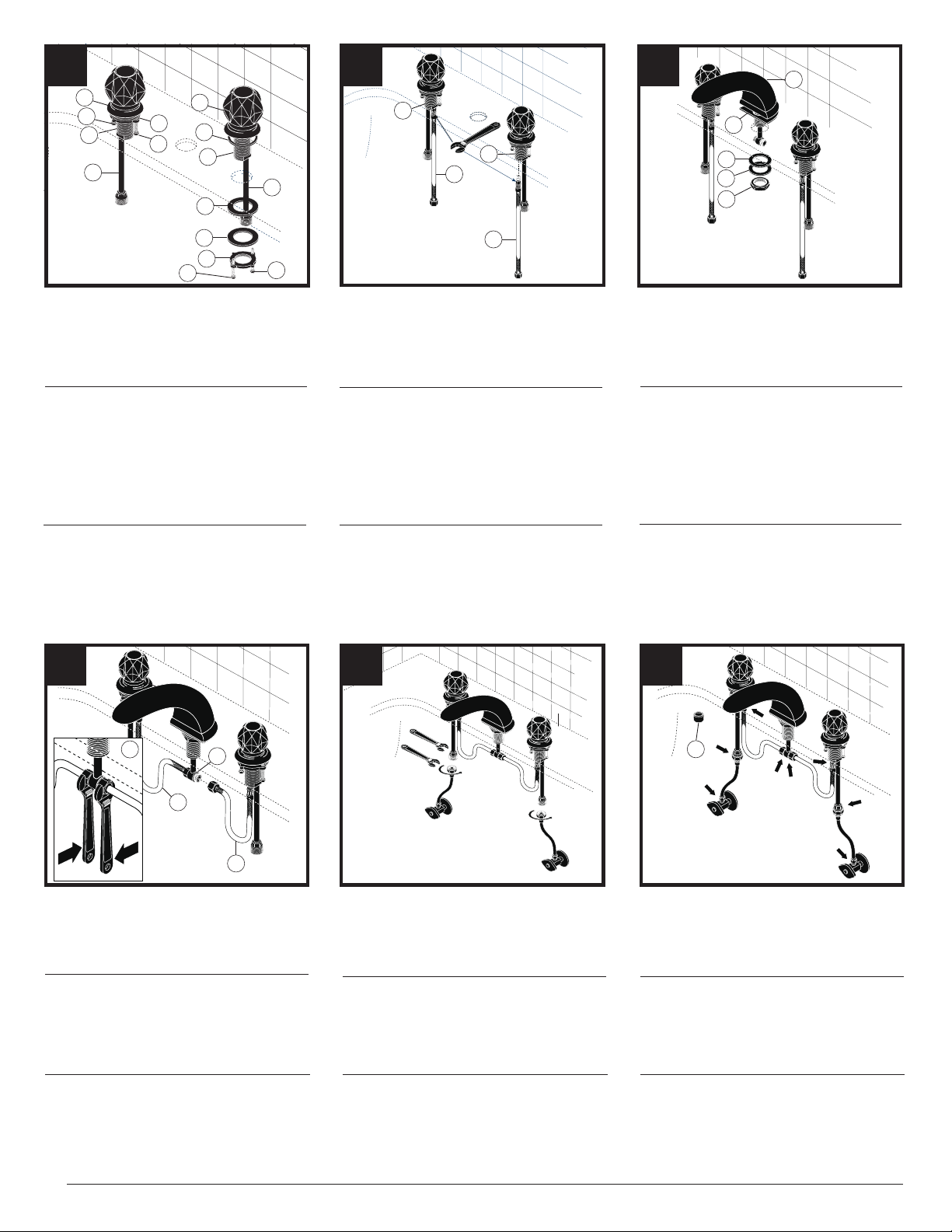

Shut Off Water Supplies -
(1) with gaskets (2) through mounting holes.
surface is uneven, use silicone under the gaskets.
Make sure tubes (3) are installed away from spout.
Secure end valves with gaskets (4), washers (5) & threaded brackets (6). Hand tighten brackets (6) onto shanks(7).
Lock brackets into position by tightening screws (8).
Cierre los Suministros de Agua -
extremas, caliente y fría (1) con las juntas (2) a través de
los agujeros para la instalación.
está desnivelado, use silicón por debajo de las juntas.
Asegúrese que los tubos largos (3) están instalados en
sentido contrario del desviador. Fije las válvulas extremas
con las juntas (4), las arandelas (5) y los soportes
enroscados (6). Apriete a mano los soportes (6) en la
espiga (7). Entrabe los soportes en su posición apretando
los tornillos (8).
Interrompez l’arrivée d’eau –
d’eau chaude et d’eau froide (1) avec les joints (2) dans les
trous de montage de l’évier.
appliquez du composé d’étanchéité à la silicone sous
les joints.
en les installant. Fixez les soupapes avec les joints (4),les
rondelles (5) et les xations letées (6). Vissez les
xations (6) à la main sur l’entrée d’eau (7). Bloquez
les xations en place en serrant les vis (8).
Prenez soin d’écarter les tubes longs (3) du bec
Slide hot and cold end valves
Deslice las válvulas
Nota: Si el lavamanos
Faites glisser les soupapes
Note : si l’évier est inégal,
8
Note: If
Thread hoses (1) into end valves (2).
tape is needed to connect hoses to the spout or
Tighten securely with. wrench
valves.
Enrosque las mangueras (1) en los extremos de las
válvulas (2).
conectar las mangueras al surtidor o a las válvulas.
Apriete bien con la llave de tuercas.
Vissez les tuyaux souples (1) à l’extrémité des soup-
apes(2).
plomberie pour raccorder les tu yaux souples au
bec ou aux soupapes.
Serrez-les solidement à l’aide d’une clé.
Nota: No se necesita cinta para plomero
Note : vous n’avez pas besoin ruban de
1
Note: No plumber
4 5 6
Place spout (1) with gasket (2) through mounting hole
in deck. Secure spout with gasket (3), washer (4) and
nut (5). Tighten nut (5) securely with wrench.
surface is uneven, use silicone under the gasket.
Coloque el desviador (1) con la junta (2) a través de los
agujeros para instalación en el lavamanos. Fije el
desviador con la junta (3), la arandela (4), y la tuerca
(5). Apriete bien con la llave de tuercas.
lavamanos está desnivelado, use silicón por debajo
de la junta.
Placez le bec (1) avec le joint (2) dans le trou de mon-
tage de l’évier. Fixez le bec avec le joint (3), la rondelle
(4), et l’écrou (5). Serrez-les solidement à l’aide d’une clé.
Note : si l’évier est inégal, appliquez du composé
d’étanchéité à la silicone sous le joint.
Note: If
Nota: Si el
3
Thread both hoses (1) onto spout nipple (2) hand tight.
To avoid bending the spout nipple use one wrench on
each hose nut for support (3). Tighten securely, but
do not overtighten.
nipple will void the warranty.
Enrosque a mano ambas mangueras (1) en la
entrerrosca del surtidor (2). Para prevenir que se
doble la entrerrosca del surtidor, use una llave de
tuercas en cada tuerca de la manguera para
soporte (3). Apriete bien, pero no apriete demasiado.
Advertencia: Una entrerrosca del surtidor doblada
o torcida anulará la garantía.
Vissez les deux tuyaux souples (1) sur le mamelon (2)
du bec. Serrez-les à la main (2). Pour éviter de déformer
le mamelon du bec, supportez-le en plaçant une clé sur
l’écrou de chaque tuyau souple (3). Serrez fermement,
mais pas excessivement.
effet si le mamelon a été déformé ou écrasé.
Warning: Bent or kinked spout
2
1
1
La garantie sera nulle et sans
Remove pivot nut (1). Install horizontal rod
(2) and stopper (3) as removable (4) or nonremovable (5). Hand tighten pivot nut (1).
Quite la tuerca del pivote (1). Instale la barra
horizontal (2) y el tapón (3) como desmontable (4)
o jo (5). Apriete la tuerca mano (1).
Enlevez l’écrou du pivot (1). Installez la tige
horizontale (2) et la bonde (3) de manière que
la bonde soit amovible (4) ou non amovible (5).
Serrez l’écrou (1) du pivot à la main.
1
FLUSH SYSTEM/CHECK FOR LEAKS.
Remove stream straightener (1). Turn on hot and
cold water supplies. Turn handles to full open position
for one minute. Check for leaks at arrows. Replace
stream straightener.
DEJE CORRER EL AGUA POR EL SISTEMA/
EXAMINE POR SI HAY FILTRACIONES.
enderezador del chorro (1) y abra las líneas de agua
caliente y fría a la posición completamente abierta
por un minuto cada una. Mientras que el agua corra,
examine para asegurarse que no haya ltraciones.
Reemplace el enderezador del chorro.
RINÇAGE DE L’INSTALLATION ETVÉRIFICATION DE
L’ÉTANCHÉITÉ.
Tournez les manettes d’eau chaude et d’eau froide
pour les amener en position de plein débit et laissez
l’eau s’écouler une minute. Pendant que l’eau s’écoule,
vériez l’étanchéité. Retirez le concentrateur de jet.
Retirez le concentrateur de jet (1).
Quite el
86617 Rev. A2
Page 3
Care Instructions
Care should be given to the cleaning of this product. To clean:
Wipe gently with a damp cloth.
•
Blot dry with a soft towel.
•
WARNING: SCRUBBING BUBBLES® BATHROOM CLEANER
and
LYSOL® BASIN TUB AND TILE CLEANER
used on the clear knob handles and levers. Use of these
cleaners can result in cracked or severely damaged handles. If
overspray gets onto the handles, immediately wipe them dry with
a soft cotton cloth.

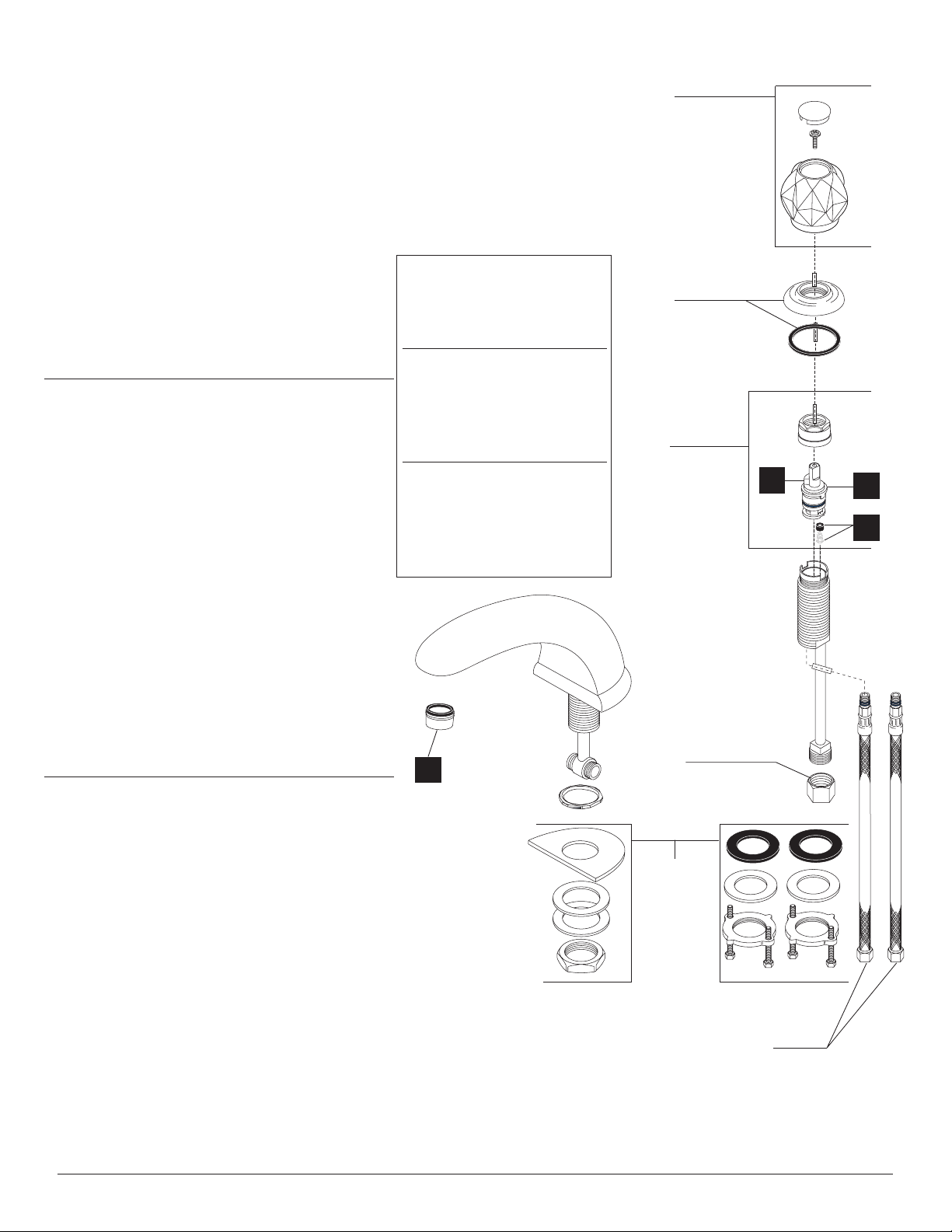

Maintenance
SHUT OFF WATER SUPPLIES
When replacing a part, follow the illustrated instructions provided
on the back of the Repair Part Kit.
If faucet leaks from spout:
Replace Stem Unit Assembly (1) and Seats and Springs (2)*,
Repair Kit RP48052.
If faucet exhibits very low ow:
A. Remove and clean Stream Straightener (3), or
B. Clean Seats and Springs (2) of any debris
*Install stems (1) correctly for proper handle rotation:
The stops (4) must point to the center of the faucet for
Note:
proper handle rotation.
Instrucciones Sobre el Cuidado
Se debe tener cuidado con la limpieza de este producto.
Para limpiarla:
Frote con un paño húmedo.
•
Séquela con una toalla suave.
•
ADVERTENCÍA:
BATHROOM CLEANER o LYSOL® BASIN TUB AND TILE
CLEANER
El uso de estos productos pueden resultar en manijas rajados o
severamente dañados. Si estos productos caen sobre la manija,
séquelo inmediatamente con una toalla de algodón suave.
Mantenimiento
CIERRE LOS SUMINISTROS DE AGUA
Cuando reemplace una pieza, siga las instrucciones ilustradas
proporcionadas en la parte de atrás del Equipo de Reparación
de Piezas.
Si la llave tiene fugas en la salida:
Reemplace los Ensamble de la Unidad del Vástago (1) y
Asientos y Resortes (2)*, Equipo para Reparación RP48052.
Si la llave muestra un ujo muy bajo:
A. Quite y limpie el aireador (3), o
B. Limpie los Asientos y Resortes (2) de cualquier escombro
No se puede usar
en las manijas transparentes redondos y de palanca.
SCRUBBING BUBBLES
must not be
®
*Instale las espigas (1) correctamente para una giración correcta
de la manija:
Los topes (4) deben señalar al centro de la
Note:
llave de agua para obtener una rotación apro piada de la manija.
Instructions de nettoyage
Ce produit doit être nettoyé avec soin. Pour le nettoyer :
Essuyez-le doucement avec un chiffon humide.
•
Asséchez-le avec un chiffon doux.
•
AVERTISSEMENT:
bain
Scrubbing Bubbles® ni le Nettoyant de Lavabos, de
Baignoires et de Carreaux Lysol
poignées sphériques transparentes. Ces produits peuvent faire
ssurer les poignées et les manettes ou les abîmer gravement.
Si ces poigneés ou ces manettes sont aspergées
accidentellement par l’un ou l’autre des produits mentionnés, les
essuyer immédiatement à l’aide d’un chiffon de coton doux.
Entretien
INTERROMPEZ L’ARRIVÉE D’EAU
Pour remplacer une pièce, veuillez suivre les nstructions à
l’endos du kit de réparation
Si le robinet fuit par le bec :
Remplacez l’obturateur (1) ainsi que les sièges et les ressorts
(2)*, RP48052.
Si le débit du robinet est très faible:
A. Enlevez l’aérateur (3) et nettoyez-le.
B. Vous pouvez aussi nettoyer les sièges et les ressorts (2).
*Installez les obturateurs (1) correctement pour que les manettes
pivotent dans le bon sens.
vers le centre du robinet pour que les manettes pivotent
correctement.
N’employez pas le nettoyant pour salle de
®
sur les manettes et les
les butées (4) doivent pointer
Note :
** Note:These screws must be installed
into the hole in the top of the stem unit
assemblies (1) when using handles
mounted from the sides.
** Nota: Cuando usa manijas instaladas
desde los costados, estos tornillos
deben instalarse dentro del agujero
encima de los ensambles de la unidad
de la espiga (1).
** Note : ces vis doivent être installées
dans les trous sur le dessus des
obturateurs (1) lorsque vous utilisez
des poignées qui se montent par les
côtés.
3
▲
RP47419
Stream Straightener Kit
Juego de piezas para el
enderezador del chorro.
Concentrateur de jet
en kit
▲
Specify Finish
Especifíque el Acabado
Précisez le Fini
RP47417
Hot & Cold Knob Handles
w/Buttons & Screws
Perillas con botones y tornillos
de agua fría y caliente
Manettes sphériques d’eau
chaude et d’eau froide
avec boutons et vis
▲
RP73114
Handle Base & Gasket
Base de la Manija y Empaque
Embase de poignée et joint
RP48052
Stem Unit
Assemblies (2),
Seats (2), Springs (2) &
Bonnet Nuts (2)
Ensamble de la Unidad
del Vástago (2),
Asiento (2), Resorte (2)
y Bonete (2)
Obturateur (2), siège (2),
ressort (2) et écrou
à chapeau (2)
RP5404
Coupling Nuts
Tuercas de Acoplamiento
Ècrous de Raccordement
RP47886
Mounting
Kit
Juego de
piezas para la
instalación
Kit de
montage
RP47420
Hoses (2)
Manguera (2)
Tuyau Souple (2)
4
1
2
▲
3
86617 Rev. A
Page 4
Peerless® Lifetime Faucet and Finish LimitedWarranty
All parts and finishes of the Peerless® faucet are warranted to the original consumer
purchaser to be free from defects in material & workmanship for as long as the original
consumer purchaser owns their home. Peerless Faucet Company recommends using a
professional plumber for all installation & repair.
Peerless Faucet Company will replace, FREE OF CHARGE, during the warranty period,
any part or finish that proves defective in material and/or workmanship under normal
installation, use & service. Replacement parts may be obtained by calling 1-800-438-6673
(in the U.S. and Canada) or by writing to:
In the United States: In Canada:
Peerless Faucet Company Peerless Faucet Canada
55 E. 111th Street 420 Burbrook Place
Indianapolis, IN 46280 London, ON N6A 4L6
This warranty is extensive in that it covers replacement of all defective parts and even
nish, but these are the only two things that are covered. LABOR CHARGES AND/OR
DAMAGE INCURRED IN INSTALLATION, REPAIR, OR REPLACEMENT AS WELL AS
ANY OTHER KIND OF LOSS OR DAMAGES ARE EXCLUDED. Some states/provinces do
not allow the exclusion or limitation of incidental or consequential damages, so the above
©2014 Masco Corporation of Indiana
limitation or exclusion may not apply to you. Proof of purchase (original sales
receipt) from the original consumer purchaser must be made available to
Peerless Faucet Company for all warranty claims.
This warranty excludes all industrial, commercial, and business usage
(including but not limited to use in multi-family housing), whose purchasers
are hereby extended a ve-year limited warranty from the date of purchase,
with all other terms of this warranty applying except the duration of the
warranty. This warranty is applicable to Peerless® faucets manufactured after
January 1, 1995.
This warranty does not cover any damage to this faucet as a result of misuse,
abuse, or neglect, or any use of other than genuine Peerless® replacement
parts.
This warranty gives you specic legal rights, and you may also have other
rights which vary from state/province to state/province. It applies only for
Peerless® faucets installed in the United States of America, Canada, and
Mexico.
Garantia Limitada de Por Vida Para Su Llave y Acabado de Peerless
Todas las piezas y acabados de la llave de agua Peerless® están garantizadas al
comprador consumidor original de estar libres de defectos de material y fabricación
durante el tiempo que el comprador consumidor original sea propietario de su casa. La
compañía Peerless Faucet recomienda emplear un plomero profesional para todas las
instalaciones y reparaciones.
Peerless Faucet Company reemplazará, SIN CARGO, durante el período de la garantía,
cualquier pieza o acabado que pruebe estar defectuosa en material y/o fabricación bajo
instalación, uso y servicio normal. Las piezas de repuesto se pueden obtener llamando al
1-800-438-6673 (en los EE.UU. y Canadá) o escribiendo a:
En los Estados Unidos: En Canadá:
Peerless Faucet Company Peerless Faucet Canada
55 E. 111th Street 420 Burbrook Place
Indianapolis, IN 46280 London, ON N6A 4L6
Esta garantía es extensiva en que cubre el reemplazo de todas las piezas defectivas y
hasta el acabado, pero estas son las únicas dos cosas que cubre. SE EXCLUYEN LOS
CARGOS DE LABOR Y/O DAÑOS INCURRIDOS EN LA INSTALACIÓN, REPARACIÓN,
O REPUESTO COMO TAMBIÉN CUALQUIER OTRO TIPO DE PÉRDIDA O DAÑO.
©2014 Masco Corporación de Indiana
Garantie à vie limitée Peerless® sur le robinet et son ni
Toutes les pièces et tous les finis du robinet Peerless® sont protégés contre les
défectuosités du matériau et les vices de fabrication par une garantie qui est consentie
au premier acheteur et qui est valide tant que celui-ci demeure propriétaire de sa
maison. Peerless Faucet Company recommande à l’acheteur de coner l’installation et la
réparation du robinet à un plombier compétent.
Pendant la période de garantie, Peerless Faucet Company remplacera GRATUITEMENT
toute pièce ou tout fini qui présentera une défectuosité du matériau et/ou un vice de
conception pour autant que le produit ait été installé, utilisé et entretenu normalement.
Pour obtenir des pièces de rechange, veuillez appeler au 1-800-438-6673 (aux É.-U. et au
Canada) ou faire parvenir votre demande par écrit à l’une des adresses suivantes :
Aux États-Unis : Au Canada :
Peerless Faucet Company Peerless Faucet Canada
55 E. 111th Street 420 Burbrook Place
Indianapolis, IN 46280 London, ON N6A 4L6
La présente garantie prévoit le remplacement de toutes les pièces défectueuses, y compris
le ni, mais elle se limite à ces deux éléments. LES FRAIS DE MAIN-D’OEUVRE ET/OU
LES DOMMAGES PROVOQUÉS AU COURS DE L’INSTALLATION, DE LA RÉPARATION
OU DU REMPLACEMENT AINSI QUE TOUS LES PERTES OU LES DOMMAGES DE
TOUTE AUTRE NATURE NE SONT PAS COUVERTS PAR LA GARANTIE. Dans les
®
Algunos estados/provincias no permiten la exclusión o limitación de daños
incidentales o consecuentes, de manera que la limitación o exclusión arriba
incluida pueda no aplicarle a usted. La prueba de compra (recibo de venta
original) del comprador consumidor original debe ser disponible a Peerless
Faucet Company para todos los reclamos de garantía.
Esta garantía excluye todos los usos industriales, comerciales y de negocios
(incluyendo pero no limitado al uso en residencias multi-familiares), a cuyos
compradores, por la presente, se les extiende una garantía limitada de cinco
años a partir de la fecha de compra, aplicando todos los términos de esta
garantía con excepción de la duración de ésta. Esta garantía es aplicable
a las llaves de agua de Peerless® fabricadas después del 1ro de enero de
1995.
Esta garantía no cubre cualquier daño hecho a esta llave de agua como
resultado del mal uso, abuso, o descuido, o cualquier uso de piezas de
repuesto que no sean las de Peerless®.
Esta garantía le da derechos legales específicos, y usted también puede
tener otros derechos que varían de estado/provincia a estado/provincia. Sólo
aplica a las llaves de agua Peerless® instaladas en los Estados Unidos de
Norte América, Canadá, y México.
États ou les provinces où il est interdit d’exclure ou de limiter la responsabilité
à l’égard des dommages consécutifs ou indirects, les exclusions ou les
limites susmentionnées ne s’appliquent pas. Toutes les demandes de
règlement présentées à Peerless Faucet Company en vertu de la présente
garantie doivent être accompagnées de la preuve d’achat (original de la
facture) du premier acheteur.
La présente garantie ne s’applique pas aux robinets installés dans les
établissements industriels ou commerciaux ou dans les places d’affaires (y
compris, sans s’y limiter les habitations multifamiliales) qui sont protégés par
une garantie étendue de cinq ans prenant effet à compter de la date d’achat.
Toutes les autres conditions de la garantie de cinq ans sont identiques à
celles de la présente garantie. La présente garantie s’applique aux robinets
Peerless® fabriqués après le 1er janvier 1995.
La présente garantie ne s’applique pas aux produits qui ont été endommagés
à la suite d’une mauvaise utilisation, d’une utilisation abusive, d’une
négligence ou de l’utilisation de pièces de rechange autres que des pièces
de rechange d’origine Peerless®.
La présente garantie vous donne des droits précis qui varient selon votre lieu
de résidence. Elle s’applique uniquement aux produits qui ont été installés
aux États-Unis, au Canada et au Mexique.
©2014 Masco Corporacion de Indiana
www.peerlessfaucet.com 86617 Rev. A4
Loading...
