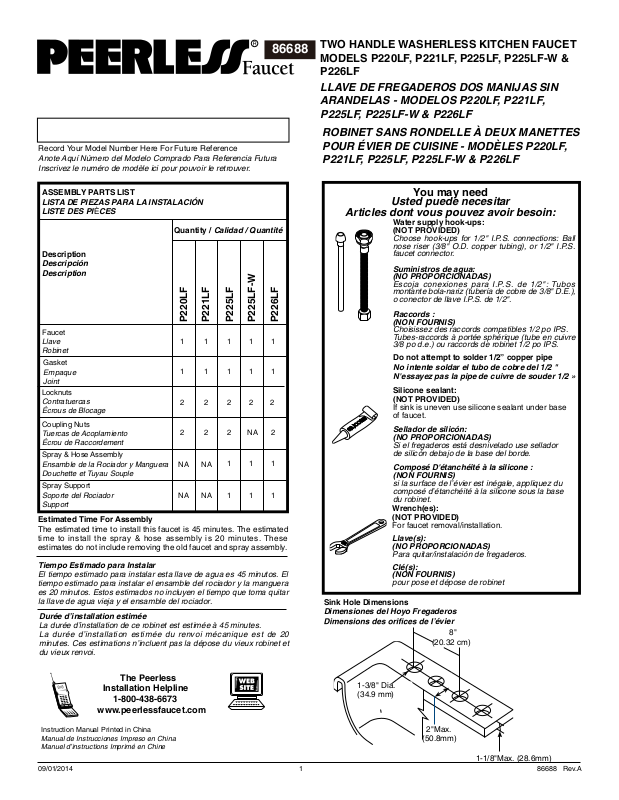

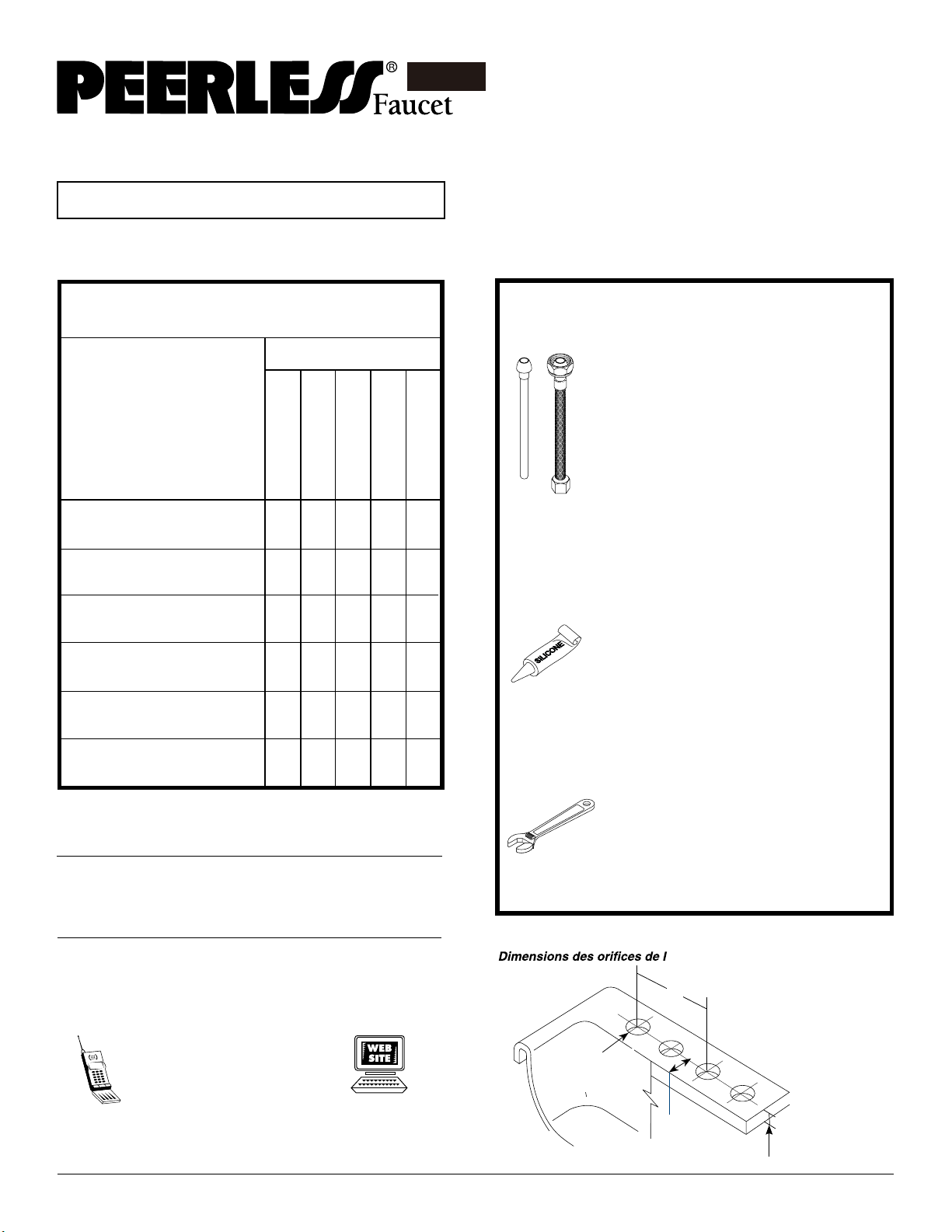

Peerless Faucets PEY1087 Installation & Assembly [fr, es, en]

Record Your Model Number Here For Future Reference

Anote Aquí Número del Modelo Comprado Para Referencia Futura
Inscrivez le numéro de modèle ici pour pouvoir le retrouver.

86688

TWO HANDLE WASHERLESS KITCHEN FAUCET
MODELS P220LF, P221LF, P225LF, P225LF-W &
P226LF

LLAVE DE FREGADEROS DOS MANIJAS SIN
ARANDELAS - MODELOS P220LF, P221LF,
P225LF, P225LF-W & P226LF

ROBINET SANS RONDELLE À DEUX MANETTES
POUR ÉVIER DE CUISINE - MODÈLES P220LF,
P221LF, P225LF, P225LF-W & P226LF

ASSEMBLY PARTS LIST

LISTA DE PIEZAS PARA LA INSTALACIÓN
LISTE DES PIЀCES

Quantity / Calidad / Quantité

Description

Descripción
Description

P221LF

1

1

2

2

P225LF

1

1

2

2

1

1

P220LF

Faucet

Llave
Robinet

Gasket

Empaque
Joint

Locknuts

Contratuercas
Écrous de Blocage

Coupling Nuts

Tuercas de Acoplamiento
Écrou de Raccordement

Spray & Hose Assembly

Ensamble de la Rociador y Manguera
Douchette et Tuyau Souple

Spray Support

Soporte del Rociador
Support

Estimated Time For Assembly

The estimated time to install this faucet is 45 minutes. The estimated
time to install the spray & hose ass embly is 20 mi nutes. These
estimates do not include removing the old faucet and spray assembly.

Tiempo Estimado para Instalar

El tiempo estimado para instalar esta llave de agua es 45 minutos. El
tiempo estimado para instalar el ensamble del rociador y la manguera
es 20 minutos. Estos estimados no incluyen el tiempo que toma quitar
la llave de agua vieja y el ensamble del rociador.

Durée d’installation estimée

La durée d’installation de ce robinet est estimée à 45 minutes.
La durée d’installation estimée du renvoi mécanique est de 20
minutes. Ces estimations n’incluent pas la dépose du vieux robinet et
du vieux renvoi.

1

1

2

2

NA

NA

NA

NA

P226LF

P225LF-W

1

1

1

1

2 2

2NA

1

1

1

1

You may need

Usted puede necesitar

Articles dont vous pouvez avoir besoin:

Water supply hook-ups:
(NOT PROVIDED)

Choose hook-ups for 1/2" I.P.S. connections: Ball
nose riser (3/8" O.D. copper tubing), or 1/2" I.P.S.
faucet connector.

Suministros de agua:
(NO PROPORCIONADAS)

Escoja conexiones para I.P.S. de 1/2": Tubos
montante bola-nariz (tubería de cobre de 3/8" D.E.),
o conector de llave I.P.S. de 1/2".

Raccords :
(NON FOURNIS)

Choisissez des raccords compatibles 1/2 po IPS.
Tubes-raccords à portée sphérique (tube en cuivre
3/8 po d.e.) ou raccords de robinet 1/2 po IPS.

Do not attempt to solder 1/2” copper pipe

No intente soldar el tubo de cobre del 1/2 "
N'essayez pas la pipe de cuivre de souder 1/2 »

Silicone sealant:
(NOT PROVIDED)

If sink is uneven use silicone sealant under base
of faucet.

Sellador de silicón:
(NO PROPORCIONADAS)

Si el fregaderos está desnivelado use sellador
de silicón debajo de la base del borde.

Composé D'étanchéité à la silicone :
(NON FOURNIS)

si la surface de l’évier est inégale, appliquez du
composé d’étanchéité à la silicone sous la base
du robinet.

Wrench(es):
(NOT PROVIDED)

For faucet removal/installation.

Llave(s):
(NO PROPORCIONADAS)

Para quitar/instalación de fregaderos.

Clé(s):
(NON FOURNIS)

pour pose et dépose de robinet

Sink Hole Dimensions

Dimensiones del Hoyo Fregaderos

’évier

8"

(20.32 cm)

The Peerless
Installation Helpline
1-800-438-6673

1-3/8" Dia.
(34.9 mm)

www.peerlessfaucet.com

Instruction Manual Printed in China

Manual de Instrucciones Impreso en China
Manuel d’instructions Imprimé en Chine

09/01/2014 1 86688 Rev.A

2"Max.
(50.8mm)

1-1/8"Max. (28.6mm)

1

2

1

1

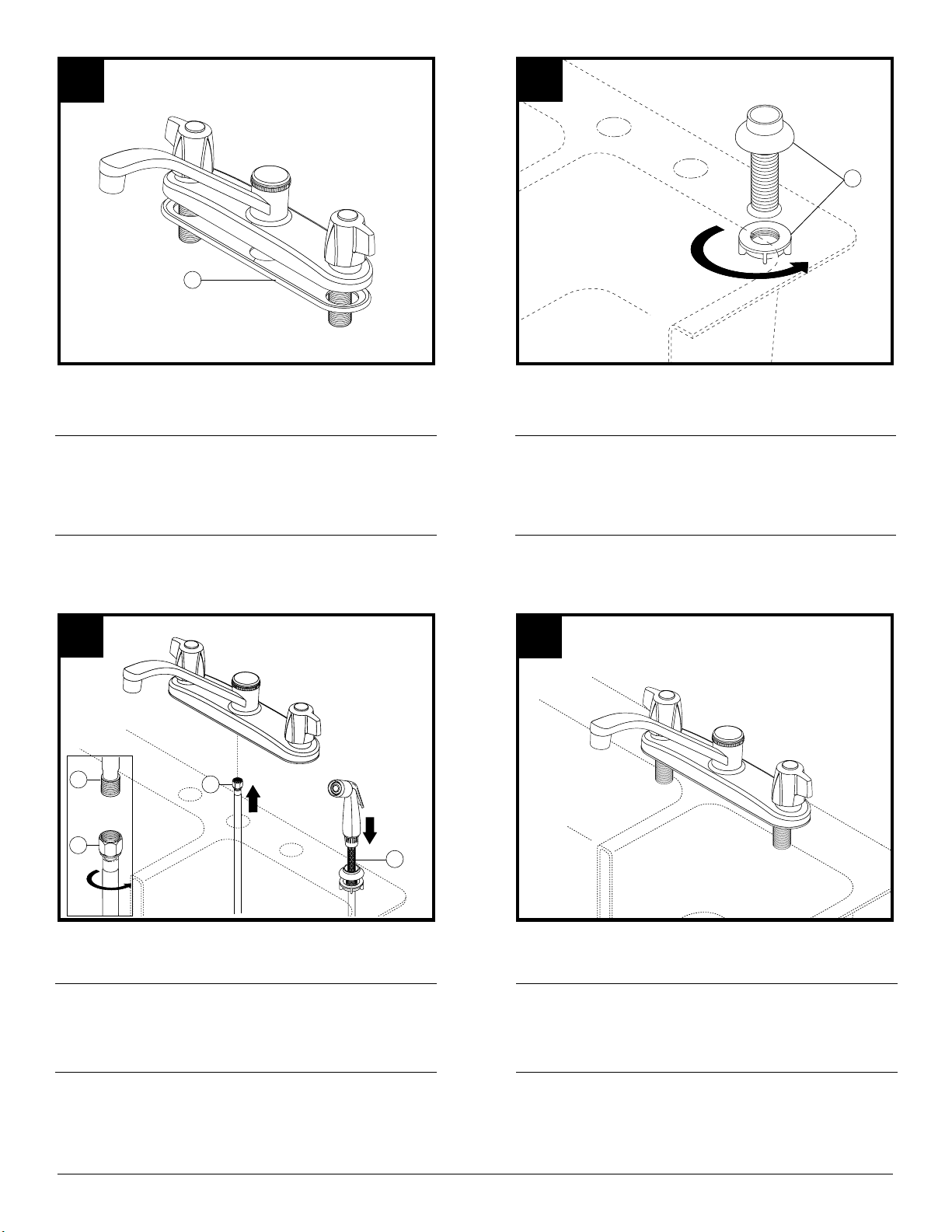

SHUT OFF WATER SUPPLIES. Remove old faucet. Place gasket (1)
on bottom of new faucet. If your model has a spray, proceed to
step 2. If your model does not have a spray skip to step 4.

CIERRE LOS SUMINISTROS DE AGUA. Quite la llave vieja.
Coloque el empaque (1) in la parte inferior de la llave. Si su modelo
tiene un rociador, continúe con el paso 2. Si su modelo no tiene un
rociador continúe con el paso 4.

NTERROMPEZ L’ARRIVÉE D’EAU. Déposez le vieux robinet. Placez
le joint (1) contre le dessous du robinet neuf. Si le robinet que vous
installez est doté d’une douchette, passez à l’étape 2. Autrement,
passez à l’étape 4.

3

3

1

Mount spray support (1) in far right hole in sink.

Instale el soporte (1) del rociador en el fregadero.

Montez le support de la douchette (1) dans le trou à l’extrême droite
de l’évier.

4

2

1

Insert spray hose (1) down through the support and up through
centerhole of sink. Thread the hose nut (2) onto the faucet outlet (3).

Inserte la manguera (1) hacia abajo pasando por la base del
rociador, y luego hacia arriba a través del hueco en el centrodel
fregadero. Enrosque la tuerca (2) de la manguera en la salida de la
llave de agua/grifo (3).

Par le dessus, introduisez le tuyau de la douchette (1) dansle support
et l’évier. Puis faites remonter le tuyau dans le trouau centre de l’évier.
Vissez l’écrou (2) à la sortie du robinet (3).

Place faucet through mounting holes in sink.

Coloque la llave de agua a través de los agujeros de instalación en
el fregadero.

Introduisez le robinet dans les orifices de montage de l’évier.

86688 Rev.A2

5 6

Hot

Caliente
Eau Chaude

1

Cold

Fría
Eau Froides

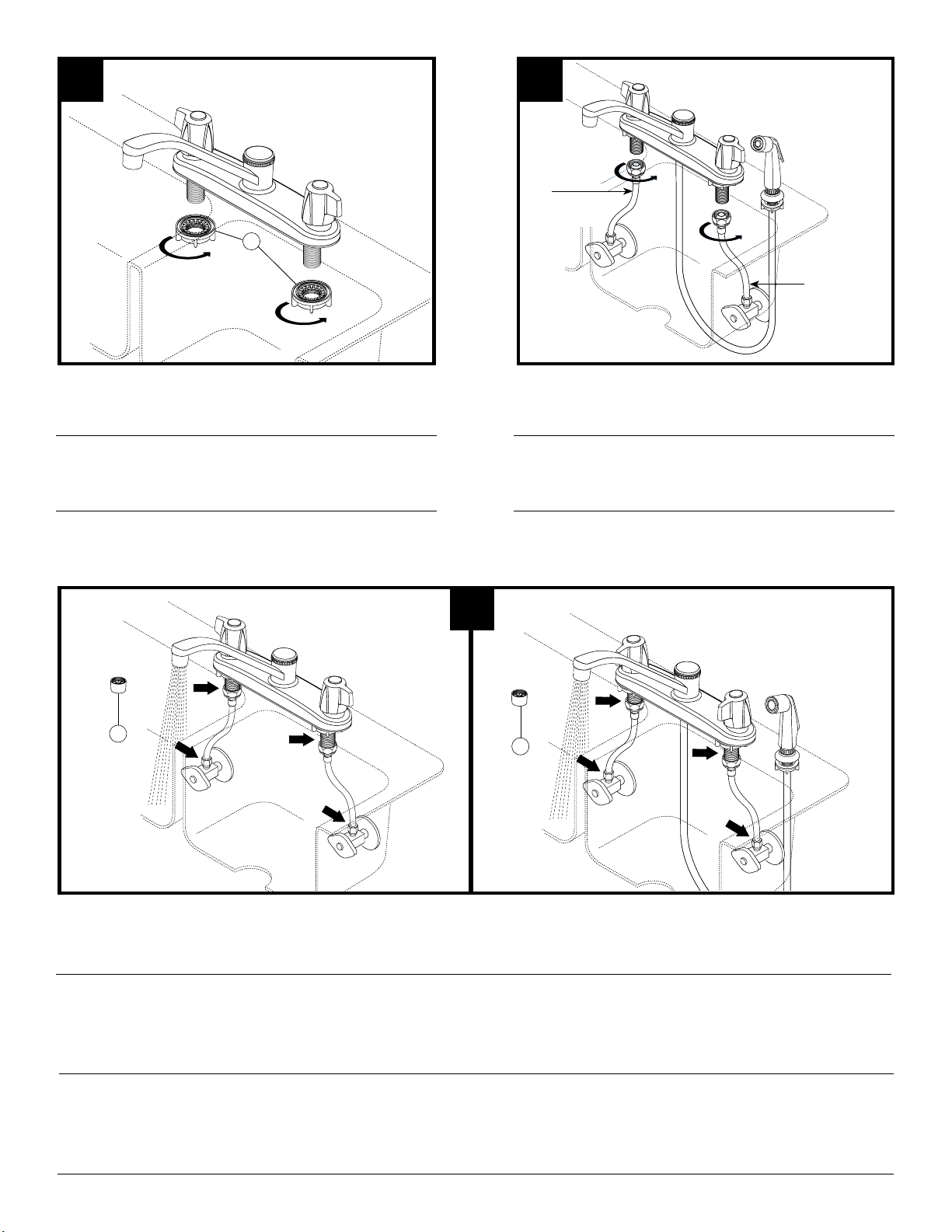

Secure faucet to sink using locknuts (1) provided.

Fije la llave al fregadero con las contratuercas (1) proporcionadas.

Fixez le robinet à l’aide des écrous autofreinés (1) fournis.

1

CONNECT TO WATER SUPPLIES.
(HOOK-UPS NOT PROVIDED).

CONECTE A LOS SUMINISTROS DE AGUA.
(LAS CONEXIONES NO SON PROPORCIONADAS).

RACCORDEMENT À LA TUYAUTERIE D’ALIMENTATION
(RACCORDS NON FOURNIS)

7

1

FLUSH SYSTEM/CHECK FOR LEAKS.

Remove aerator (1). Turn on hot and cold water supplies. Turn handles to full open position for one minute. Check for leaks at arrows. Replace aerator.

DEJE CORRER EL AGUA POR EL SISTEMA/EXAMINE POR SI HAY FILTRACIONES.

Quite el aireador (1). Abra los suministros de agua caliente y fría. Gire las manijas a la posición completamente abierta por un minuto. Examine si hay
filtraciones. Reemplace el aireador.

RINCEZ L’INSTALLATION ET VÉRIFIEZ L’ÉTANCHÉITÉ.

Enlevez l’aérateur (1). Tournez les manettes d’eau chaude et d’eau froide pour les amener en position de plein débit. Vérifiez l’étanchéité. Remettez
l’aérateur.

86688 Rev.A3

Care Instructions

Care should be given to the cleaning of this product. To
clean:

• Wipe gently with a damp cloth.

• Blot dry with a soft towel.

WARNING: SCRUBBING BUBBLES® BATHROOM CLEANER and LYSOL® BASIN
TUB AND TILE CLEANER

must not be used on the clear knob handles and levers.
Use of these cleaners can result in cracked or severely damaged handles. If overspray
gets onto the handles, immediately wipe them dry with a soft cotton cloth.

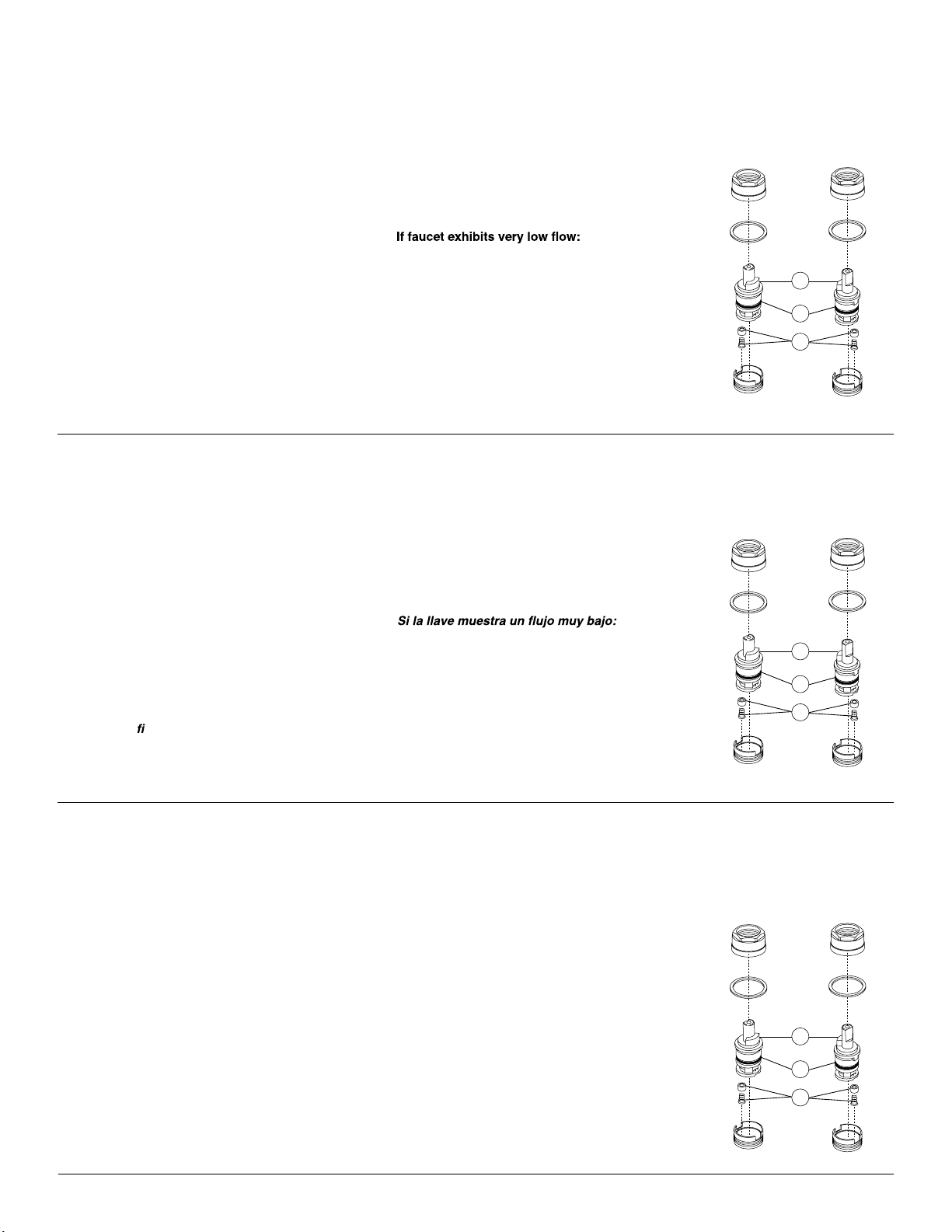

Maintenance
SHUT OFF WATER SUPPLIES

When replacing a part, follow the illustrated
instructions provided on the back of the Repair Part
Kit.

If faucet leaks from spout:

Replace Stem Unit Assembly (1)* and Seats and Springs
(2), Repair Kit RP71445.

If faucet leaks from around spout cap:

Replace O-Rings (4), Repair Kit RP70254.

Instrucciones Sobre el Cuidado

Se debe tener cuidado con la limpieza de este
producto. Para limpiarla:

• Frote con un paño húmedo.

• Séquela con una toalla suave.

Mantenimiento
CIERRE LOS SUMINISTROS DE AGUA

Cuando reemplace una pieza, siga las instruc­ciones ilustradas proporcionadas en la parte de
atrás del Equipo de Reparación de Piezas.

Si la llave tiene fugas en la salida:

Reemplace los Ensamble de la Unidad delVástago (1)*
y Asientos y Resortes (2), Equipo para Reparación
RP71445.

Si el agua se ltra alrededor del capuchón del tubo
de salida:

Reemplace el Anillos“O” (4), Equipo para Reparación
RP70254.

If spray attachment does not function properly:

A. Remove and clean Diverter Assembly (5), or
B. Replace Diverter Assembly (5), Repair Kit RP70254.

A. Remove and clean Aerator (6), or
B. Clean Seats and Springs (2) of any debris

3

*Install stems (1) correctly for proper handle rotation.

The stops (3) must point to the center of the

Note:

faucet for proper handle rotation.

ADVERTENCÍA:

No se puede usar

SCRUBBING BUBBLES

LYSOL® BASIN TUB AND TILE CLEANER

®

BATHROOM CLEANER o

en las manijas transparentes redondos y de

1

2

palanca. El uso de estos productos pueden resultar en manijas rajados o severamente
dañados. Si estos productos caen sobre la manija, séquelo inmediatamente con una
toalla de algodón suave.

Si el ensamble del rociador no funciona bien:

A. Quite y limpie Ensamble del Desviador (5), oB.
Reemplace Ensamble del Desviador (5), Equipo para
Reparación RP70254.

A. Quite y limpie el aireador (6), o
B. Limpie los Asientos y Resortes (2) de cualquier

3

escombro

1

*Instale las espigas (1) correctamente para una
giración correcta de la manija:

Nota:

Los topes (3)

2

deben señalar al centro de la llave de agua para
obtener una rotación apropiada de la manija.

Instructions de nettoyage

Ce produit doit être nettoyé avec soin. Pour le nettoyer :

• Essuyez-le doucement avec un chiffon humide.

• Asséchez-le avec un chiffon doux.

Entretien
INTERROMPEZ L’ARRIVÉE D’EAU

Pour remplacer une pièce, veuillez suivre les
instructions à l’endos du kit de réparation

Si le robinet fuit par le bec:

Remplacez l’obturateur (1)* ainsi que les sièges et les
ressorts (2), kit de réparation RP71445.

Si le robinet fuit par l’enjoliveur de bec:

Remplacez les joints toriques (4), kit de réparation
RP70254.

AVERTISSEMENT:
ni le Nettoyant de Lavabos, de Baignoires et de Carreaux Lysol®

N’employez pas le nettoyant pour salle de bain

Scrubbing Bubbles®

sur les manettes et
les poignées sphériques transparentes. Ces produits peuvent faire fissurer les poignées et
les manettes ou les abîmer gravement. Si ces poigneés ou ces manettes sonta spergées
accidentellement par l’un ou l’autre des produits mentionnés, les essuyer immédiatement
à l’aide d’un chiffon de coton doux.

Si la douchette ne fonctionne pas correctement :

A. Enlevez l’inverseur (5) et nettoyez-le.
B.Au besoin, remplacez l’inverseur (5), kit de
réparation RP70254.

Si le robinet a un très faible débit:

A. Enlevez l’aérateur (6) et nettoyez-le.
B. Nettoyez les sièges et les ressorts (2).

Installez les obturateurs (1) correctement de sorte que

*
les manettes pivotent normalement.

Note:

les butées

3

1

2

(3) doivent être orientées vers le centre du robinet
pour que les manettes pivotent normalement.

86688 Rev.A4

▲

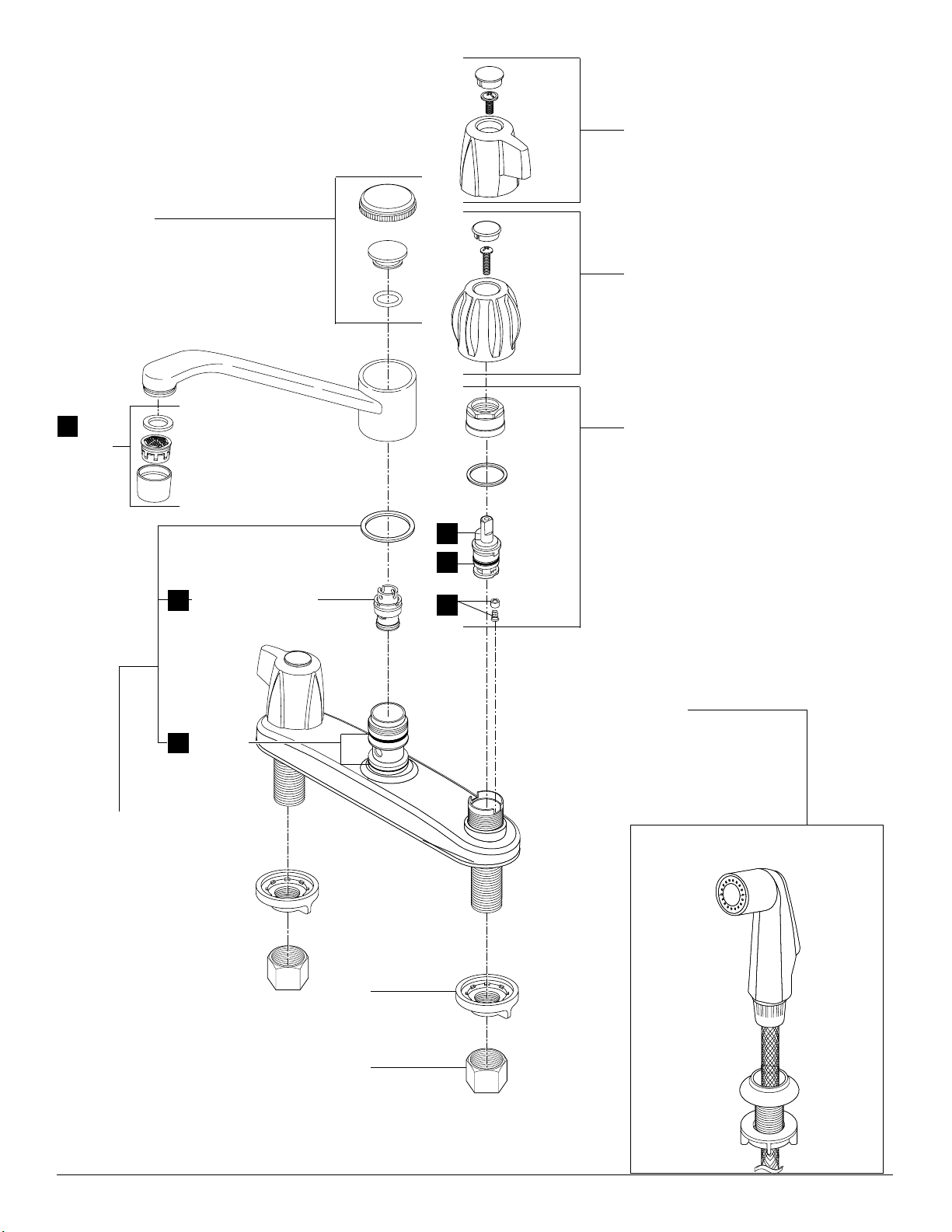

Specify Finish

Especifíque el Acabado

Précisez le Fini

▲

RP70253

Spout Cap, Plug & O-Ring

Casquete de la Salida, Tapón y Anillo“O”
Écrou du Bec, Bouchon et Joint Toriques

▲

RP43997

Knob Handles w Buttons & Screws(Hot & Cold)

Perillas con Botones y Tornillos (Caliente y Fría)
Manettes sphériques avec Boutonset Vis (chaude
et froide)

RP70262

Knob Handles w Buttons & Screws(Hot & Cold)

Perillas con Botones y Tornillos (Caliente y Fría)
Manettes sphériques avec Boutonset Vis (chaude et
froide)

6

▲

RP70252

Aerator

Aireador
Aérateur

RP70254

Diverter Assembly, O-Rings
& Slip Ring

Ensamble del Desviador,
Anillos “O” y Anillo de
Frotamiento
Dérivation, Joints Toriques
et Anneau de Friction

Diverter Assembly

5

Ensamble del Desviador
Dérivation

O-Rings

4

Anillos “O”
JointsToriques

RP71445

Stem Unit Assembly, Seat & Spring, Bonnet Nut
&Washer

Ensamble de la Unidad del Vástago, Asiento y
Resorte,Bonete y Arandela
Obturateur, siège et ressort, écrou à chapeau et
rondelle

3

1

2

▲

RP70263

Spray, Hose Assembly & Spray
Support

Ensamble de la Rociador,
Manguera y Soporte
Douchette,Tuyau Souple et
Support

RP5412

Locknuts

Contratuercas
Ècrous de Blocage

RP5404

Coupling Nuts
(Not supplied in some models)

Tuercas de Acoplamiento
(No proporcionadas en algunos modelos)
Ècrous de Raccordement
(Non fournis dans certainsmodèles)

86688 Rev.A5

Peerless® Lifetime Faucet and Finish LimitedWarranty

All parts and finishes of the Peerless® faucet are warranted to the original consumer
purchaser to be free from defects in material & workmanship for as long as the original
consumer purchaser owns their home. Peerless Faucet Company recommends using a
professional plumber for all installation & repair.

Peerless Faucet Company will replace, FREE OF CHARGE, during the warranty period,
any part or finish that proves defective in material and/or workmanship under normal
installation, use & service. Replacement parts may be obtained by calling 1-800-438-6673
(in the U.S. and Canada) or by writing to:

In the United States: In Canada:
Peerless Faucet Company Peerless Faucet Canada
55 E. 111th Street 420 Burbrook Place
Indianapolis, IN 46280 London, ON N6A 4L6

This warranty is extensive in that it covers replacement of all defective parts and even

DAMAGE INCURRED IN INSTALLATION, REPAIR, OR REPLACEMENT AS WELL AS
ANY OTHER KIND OF LOSS OR DAMAGES ARE EXCLUDED. Some states/provinces do
not allow the exclusion or limitation of incidental or consequential damages, so the above

©2014 Masco Corporation of Indiana

limitation or exclusion may not apply to you. Proof of purchase (original sales
receipt) from the original consumer purchaser must be made available to
Peerless Faucet Company for all warranty claims.

This warranty excludes all industri al, commercial , and business usage
(including but not limited to use in multi-family housing), whose purchasers

with all other te rms of this warranty applying except the duration of the
warranty. This warranty is applicable to Peerless

®

faucets manufactured after

January 1, 1995.

This warranty does not cover any damage to this faucet as a result of misuse,
abuse, or neglect, or any use of other than genuine Peerless® replacement
parts.

rights which vary from state/province to state/province. It applies only for

®

Peerless

faucets installed in the United States of America, Canada, and

Mexico.

Garantia Limitada de Por Vida Para Su Llave y Acabado de Peerless

®

Todas las piezas y acabados de la llave de agua Peerless
comprador consumidor original de estar libres de defectos de material y fabricación
durante el tiempo que el comprador consumidor original sea propietario de su casa. La
compañía Peerless Faucet recomienda emplear un plomero profesional para todas las
instalaciones y reparaciones.

Peerless Faucet Company reemplazará, SIN CARGO, durante el período de la garantía,
cualquier pieza o acabado que pruebe estar defectuosa en material y/o fabricación bajo
instalación, uso y servicio normal. Las piezas de repuesto se pueden obtener llamando al
1-800-438-6673 (en los EE.UU. y Canadá) o escribiendo a:

En los Estados Unidos: En Canadá:
Peerless Faucet Company Peerless Faucet Canada
55 E. 111th Street 420 Burbrook Place
Indianapolis, IN 46280 London, ON N6A 4L6

Esta garantía es extensiva en que cubre el reemplazo de todas las piezas defectivas y
hasta el acabado, pero estas son las únicas dos cosas que cubre. SE EXCLUYEN LOS
CARGOS DE LABOR Y/O DAÑOS INCURRIDOS EN LA INSTALACIÓN, REPARACIÓN,
O REPUESTO COMO TAMBIÉN CUALQUIER OTRO TIPO DE PÉRDIDA O DAÑO.

están garantizadas al

©2014 Masco Corporación de Indiana

Garantie à vie limitée Peerless

Toute s les pièces et tous les finis du robinet Peerless
défectuosités du matériau et les vices de fabrication par une garantie qui est consentie
au premier acheteur et qui est valide tant que celui-ci demeure propriétaire de sa
maison. Peerless Faucet Company recommande à l’acheteur de confier l’installation et la
réparation du robinet à un plombier compétent.

Pendant la période de garantie, Peerless Faucet Company remplacera GRATUITEMENT
toute pièce ou tout fini qui présentera une défectuosité du matériau et/ou un vice de
conception pour autant que le produit ait été installé, utilisé et entretenu normalement.
Pour obtenir des pièces de rechange, veuillez appeler au 1-800-438-6673 (aux É.-U. et au
Canada) ou faire parvenir votre demande par écrit à l’une des adresses suivantes :

Aux États-Unis : Au Canada :
Peerless Faucet Company Peerless Faucet Canada
55 E. 111th Street 420 Burbrook Place
Indianapolis, IN 46280 London, ON N6A 4L6

La présente garantie prévoit le remplacement de toutes les pièces défectueuses, y compris
le fini, mais elle se limite à ces deux éléments. LES FRAIS DE MAIN-D’OEUVRE ET/OU
LES DOMMAGES PROVOQUÉS AU COURS DE L’INSTALLATION, DE LA RÉPARATION
OU DU REMPLACEMENT AINSI QUE TOUS LES PERTES OU LES DOMMAGES DE
TOUTE AUTRE NATURE NE SONT PAS COUVERTS PAR LA GARANTIE. Dans les

®

sont protégés contre les

®

Algunos estados/provincias no permiten la exclusión o limitación de daños
incidentales o consecuentes, de manera que la limitación o exclusión arriba
incluida pueda no aplicarle a usted. La prueba de compra (recibo de venta
original) del comprador consumidor original debe ser disponible a Peerless
Faucet Company para todos los reclamos de garantía.

Esta garantía excluye todos los usos industriales, comerciales y de negocios
(incluyendo pero no limitado al uso en residencias multi-familiares), a cuyos
compradores, por la presente, se les extiende una garantía limitada de cinco
años a partir de la fecha de compra, aplicando todos los términos de esta
garantía con excepción de la duración de ésta. Esta garantía es aplicable
a las llaves de agua de Peerless

1995.

Esta garantía no cubre cualquier daño hecho a esta llave de agua como
resultado del mal uso, abuso, o descuido, o cualquier uso de piezas de
repuesto que no sean las de Peerless

Esta garantía le da derechos legales específicos, y usted también puede
tener otros derechos que varían de estado/provincia a estado/provincia. Sólo
aplica a las llaves de agua Peerless
Norte América, Canadá, y México.

®

États ou les provinces où il est interdit d’exclure ou de limiter la responsabilité
à l’égard des dommages consécutifs ou indirects, les exclusions ou les
limites susmentionnées ne s’appliquent pas. Toutes les demandes de
règlement présentées à Peerless Faucet Company en vertu de la présente
garantie doivent être accompagnées de la preuve d’achat (original de la
facture) du premier acheteur.

La présente garantie ne s’applique pas aux robinets installés dans les
établissements industriels ou commerciaux ou dans les places d’affaires (y
compris, sans s’y limiter les habitations multifamiliales) qui sont protégés par
une garantie étendue de cinq ans prenant effet à compter de la date d’achat.
Toutes les autres conditions de la garantie de cinq ans sont identiques à
celles de la présente garantie. La présente garantie s’applique aux robinets

®

Peerless

La présente garantie ne s’applique pas aux produits qui ont été endommagés
à la suite d’une mauvaise utilisation, d’une utilisation abusive, d’une
négligence ou de l’utilisation de pièces de rechange autres que des pièces
de rechange d’origine Peerless

La présente garantie vous donne des droits précis qui varient selon votre lieu
de résidence. Elle s’applique uniquement aux produits qui ont été installés
aux États-Unis, au Canada et au Mexique.

fabriqués après le 1er janvier 1995.

®

fabricadas después del 1ro de enero de

®

.

®

instaladas en los Estados Unidos de

®

.

©2014 Masco Corporacion de Indiana

www.peerlessfaucet.com 86688 Rev.A6
