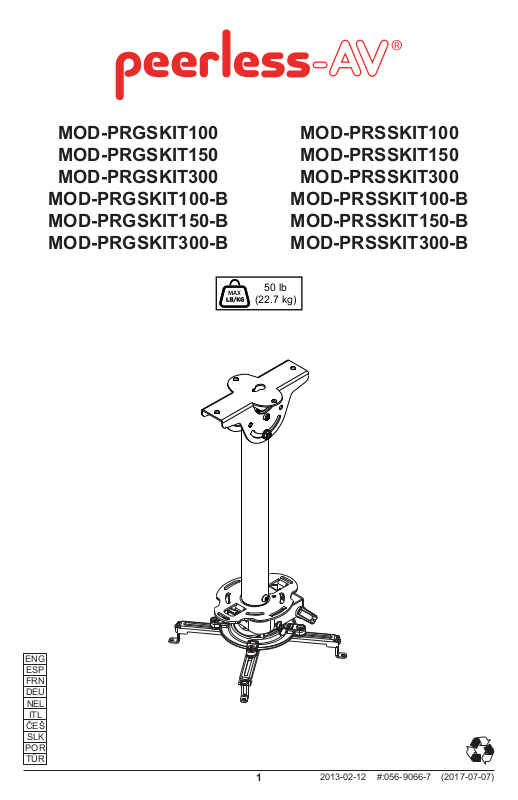

Peerless-AV MOD-PRGSKIT100, MOD-PRGSKIT150, MOD-PRGSKIT300, MOD-PRGSKIT100-B, MOD-PRGSKIT150-B User guide

...

Download

Page 1

MOD-PRGSKIT100 MOD-PRGSKIT150

MOD-PRGSKIT300 MOD-PRGSKIT100-B MOD-PRGSKIT150-B MOD-PRGSKIT300-B

MAX

MOD-PRSSKIT100 MOD-PRSSKIT150

MOD-PRSSKIT300 MOD-PRSSKIT100-B MOD-PRSSKIT150-B MOD-PRSSKIT300-B

50 lb

(22.7 kg)

ENG ESP FRN DEU

NEL

ITL

ČEŠ

SLK POR TÜR

2013-02-12 #:056-9066-7 (2017-07-07)

Page 2

WARNING

ENG - This product is designed to be installed on wood joist/beam or solid concrete ceilings. Hardware is included for wood joist/beam and solid concrete installation. Before installing make sure the supporting surface will support the combined load of the equipment and hardware. Screws must be tightly secured. Do not overtighten screws or damage can occur and product may fail. Never exceed the Maximum Load Capacity. Always use an assistant or mechanical lifting equipment to safely lift and position equipment. This product is intended for indoor use only. Use of this product outdoors could lead to product failure or personal injury. Be careful not to pinch ﬁ ngers when operating the mount. For support please call customer care at 1-800-865-2112.

ADVERTENCIA

ESP - Este producto está diseñado para ser instalado en techos de viguetas / vigas de madera y en techos de concreto macizo. Se incluyen los accesorios para la instalación en viguetas / vigas de madera y concreto macizo. Antes de instalarlo, asegúrese de que la superﬁ cie de apoyo sostendrá la carga combinada del equipo y los ﬁ jadores. Los tornillos se tienen que ﬁ jar ﬁ rmemente. No apriete los tornillos en exceso, ya que se pueden dañar y el producto podría fallar. Nunca exceda la Capacidad Máxima de Carga. Siempre cuente con la ayuda de un asistente o utilice un equipo mecánico de izar para levantar y colocar el equipo con más seguridad. Este producto está diseñado para uso en interiores solamente. Utilizar este producto en exteriores podría causar fallas del producto o lesiones a individuos. Tenga cuidado de no pincharse los dedos cuando mueva el soporte. Si necesita ayuda, por favor, llame a Servicio al Cliente de Peerless al 1-800-865-2112.

ADVERTISSEMENT

FRN - Ce produit est conçu pour une installation sur des plafonds à solives/montants en bois ou en béton plein. Les pièces de ﬁ xation nécessaires à l’installation sur des solives/montants en bois et du béton plein sont incluses. Avant de procéder à l’installation, assurez-vous que la surface de support peut soutenir la charge totale de l’équipement ainsi que des pièces de ﬁ xation. Les vis doivent être serrées au maximum. Ne serrez pas trop les vis pour éviter tout risque d’endommager le produit et de causer sa défaillance. Ne dépassez jamais la capacité de charge maximale. Pour lever et positionner l’équipement en toute sécurité, faites-vous toujours aider par une autre personne ou utilisez un dispositif de levage mécanique. Ce produit est conçu uniquement pour un usage intérieur. L’utilisation de ce produit à l’extérieur peut causer une défaillance du produit ou des blessures corporelles. Prenez garde à ne pas vous pincer les doigts lorsque vous manipulez le support. Pour toute assistance, veuillez contacter le service à la clientèle au 1-800-865-2112.

ACHTUNG

DEU - Dieses Produkt ist für die Anbringung an Holzträger-/Holzbalken- oder Massivbetondecken ausgelegt. Die Befestigungsteile zur Anbringung an Holzträgern/-balken oder Massivbeton sind im Lieferumfang enthalten. Vergewissern Sie sich vor der Anbringung, dass die tragende Fläche das Gesamtgewicht der Geräte und der Befestigungsteile tragen kann. Die Schrauben müssen sicher angezogen werden. Ziehen Sie die Schrauben nicht zu fest an, damit es nicht zu Beschädigungen und Versagen des Produkts kommt. Die maximale Tragfähigkeit darf niemals überschritten werden. Ziehen Sie immer eine zusätzliche Person heran oder verwenden Sie mechanische Hebegeräte, um Geräte sicher zu heben und zu positionieren. Dieses Produkt ist nur für den Gebrauch innerhalb von Gebäuden bestimmt. Eine Verwendung dieses Produkts im Freien kann zu Produktausfall oder Personenschaden führen. Achten Sie beim Umgang mit dem Halter darauf, dass die Finger nicht eingeklemmt werden. Falls Sie Unterstützung benötigen, wenden Sie sich bitte an den Kundendienst unter der Telefonnummer 1-800-865-2112 (innerhalb der USA).

WAARSCHUWING

NEL - Dit product is ontworpen voor installatie op plafonds met houten balken/dwarsbalken of plafonds van massief beton. De hiervoor benodigde hardware is meegeleverd. Vóór de installatie dient u zich ervan te overtuigen dat het dragende oppervlak het totaalgewicht van de apparatuur en de hardware aankan. Alle schroeven moeten stevig vastzitten. Draai de schroeven niet te strak aan, want dit zou kunnen resulteren in schade en/of falen van het product. Het maximale draagvermogen mag nooit worden overschreden. Belangrijke veiligheidstip: zorg er tijdens het optillen en plaatsen van de apparatuur altijd voor dat u een helper of een mechanische heﬁ nricht- ing ter beschikking hebt. Dit product is uitsluitend bedoeld voor gebruik binnenshuis. Als dit product buitenshuis wordt gebruikt, zijn falen van het product en letsel bij personen mogelijk. Let er tijdens het gebruiken van de bevestiging op dat uw vingers niet beklemd raken. Voor ondersteuning kunt u terecht bij de afdeling Klantenzorg op +1-800-865-2112 (in de VS).

2013-02-12 #:056-9066-7 (2017-07-07)

Page 3

ITL - Questo prodotto è indicato per l’installazione su sofﬁ tti in calcestruzzo solido o a travi/traverse di legno. Sono compresi i dispositivi di ﬁ ssaggio per l’installazione su calcestruzzo solido e a travi/traverse di legno. Prima di iniziare l’installazione, accertarsi che la superﬁ cie di supporto sia in grado di sorreggere il carico combinato unità/dispositivi di ﬁ ssaggio. Le viti devono essere strette in maniera ben salda. Non serrare le viti oltre il necessario, altrimenti si rischiano danni o guasti al prodotto. Non superare mai la capacità massima di carico. Per sollevare e posizionare senza rischi il prodotto, farsi aiutare da un’altra persona o usare un’unità meccanica di sollevamento. Questo prodotto è indicato esclusivamente per uso all’interno. L’uso di questo prodotto all’esterno potrebbe causare il malfunzionamento del prodotto o danni ﬁ sici alla persona. Fare attenzione a non schiacciarsi le dita durante l’uso del sostegno. Per assistenza, chiamare il servizio clienti al numero 1-800-865-2112.

VÝSTRAHA

AVVERTENZA

ČEŠ - Tento produkt je určen pro instalaci na stropy z dřevěné stropnice/trámy nebo masivního betonu. Přibalené je technické vybavení pro instalaci na dřevěné stropnice/trámy a masivní beton. Před instalací se ujistěte, že nosná plocha unese kombinované zatížení zařízení a technického vybavení. Šrouby musí být pevně zajištěny. Šrouby příliš neutahujte, nebo může dojít k poškození a produkt se může poškodit. Nikdy nepřekročte maximální nosnost. Na bezpečné zvedání a umísťováni zařízení vždy používejte asistenta nebo mechanické zvedací zařízení. Tento produkt je určen pouze pro použití v interiéru. Použití tohoto produktu v exteriéru by mohlo způsobit selhání produktu nebo zranění osob. Při práci s držákem dávejte pozor, abyste si nesevřeli prsty. Pro podporu volejte oddělení péče o zákazníky na čísle 1-800-865-2112.

VÝSTRAHA

SLK - Tento produkt je určený na inštaláciu na stropy z drevených nosníkov/trámov alebo masívneho betónu. Pribalené je technické vybavenie pre inštaláciu na stropy z drevených nosníkov/trámov alebo masívneho betónu. Pred montážou overte, či nosný povrch unesie kombinované zaťaženie zariadenia a vybavenia. Skrutky je potrebné pevne utiahnuť. Skrutky nedoťahuje príliš silno, inak môže dôjsť k poškodeniu a poruche zariadenia. Nikdy neprekračujte maximálnu nosnosť. Na bezpečné zdvíhanie a umiestňovanie zariadení vždy použite pomocníka alebo mechanické zdvíhacie zariadenie. Tento produkt je určený len na použitie v interiéri. Pri použití tohto produktu v exteriéri by mohlo dôjsť k jeho poruche alebo osobnému poraneniu. Pri práci s držiakom dávajte pozor, aby ste si nezovreli prsty. Podporu získate v centre na podporu zákazníkov na čísle 1-800-865-2112.

AVISO

POR - Este produto foi concebido para ser instalado em traves/vigas de madeiras ou em tetos de betão. São incluídas ferragens para a instalação em traves/vigas de madeira e tetos de betão. Antes de instalar, certiﬁ que-se de que a superfície de apoio suporta a carga combinado do equipamento e das ferragens. Os parafusos devem ser bem apertados. Não aperte demasiado os parafusos, pois podem ocorrer danos ou falhas do produto. Nunca exceder a Capacidade de carga máxima. Utilize sempre um assistente ou equipamento de elevação mecânica para elevar e posicionar o equipamento em segurança. Este produto destina-se a utilização exclusivamente em zonas interiores. A utilização deste produto em espaços exteriores poderá conduzir à falha do produto ou ferimentos pessoais. Atenção para não prender os dedos ao utilizar o suporte. Para obter assistência, contacte a equipa de apoio ao cliente através do número 1-800-865-2112.

UYARI

TUR - Bu ürün ahşap kiriş veya masif beton tavanlara takılmak üzere tasarlanmıştır. Ahşap kirişin ve masif betonun üstüne takılması için gereken aksam mevcuttur. Montaja başlamadan önce taşıyıcı yüzeyin hem takacağınız donanımı hem de aksamı birlikte taşıyacağından emin olunuz. Vidalar sağlam bir şekilde sıkıştırılmalıdır. Vidaları aşırı sıkmanız durumunda vidalara hasar verebilirsiniz ve ürün arızalanabilir. Azami Yük Kapasitesini asla aşmayınız. Ekipmanı güvenli bir şekilde kaldırmak ve yerleştirmek için her zaman başka birinden yardım alınız veya mekanik bir kaldırma donanımı kullanınız. Bu ürün yalnızca iç mekânlarda kullanılmak üzere imal edilmiştir. Bu ürünün dış mekânda kullanılması ürün arızalarına veya yaralanmalara sebep olabilir. Montaj sırasında parmaklarınızı sıkıştırmamaya dikkat ediniz. Destek almak için lütfen 1-800-865-2112 numaralı telefondan müşteri hizmetlerini arayınız.

2013-02-12 #:056-9066-7 (2017-07-07)

Page 4

ENG

Symbols

ESP

Símbolos

FRN

Symboles

DEU

Symbole

NEL

Symbolen Simboli

ITL

Symboly

ČEŠ

Symboly

SLK

Símbolos

POR

Semboller

TÜR

ENG

Do not overtighten screws.

ESP

No apriete de más los tornillos.

FRN

Ne pas trop serrer les vis.

DEU

Ziehen Sie die Schrauben nicht zu fest an.

NEL

Draai de schroeven niet te strak aan.

ITL

Non stringere troppo le viti.

ČEŠ

Šrouby neutahujte příliš silně. Skrutky neuťahujte príliš silno.

SLK

Não apertar demasiado os parafusos.

POR

Vidaları gereğinden fazla sıkmayın.

TÜR

ENG

WARNING

ESP

ADVERTENCIA

FRN

ADVERTISSEMENT

DEU

ACHTUNG

NEL

WAARSCHUWING AVVERTENZA

ITL

VÝSTRAHA

ČEŠ

VÝSTRAHA

SLK

AVISO

POR

UYARI

TÜR

ENG

Skip to step.

ESP

Continúe con el paso.

FRN

Passez à l’étape.

DEU

Weiter mit Schritt.

NEL

Ga door naar stap.

ITL

Vai al passo. Přeskočte na krok.

ČEŠ

Preskočte na krok.

SLK

Saltar para o

POR

passo.

TÜR

Su adıma geç.

ENG

Front of mount

ESP

Frente de montaje

FRN

Avant de la montagne

DEU

Vor der Montage

NEL

Voorkant van de berg Fronte del monte

ITL

Přední část držáku

ČEŠ

Predná časť držiaku

SLK

Frente de montagem

POR

Montaj önünde

TÜR

Screws must get at least three

ENG

full turns and ﬁ t snug.

ESP

Los tornillos tienen que dar, por lo menos, tres vueltas completas y quedar ajustados. Il faut effectuer au moins trois

FRN

tours de vis complets et bien serrer les vis. Schrauben sind mindestens drei

DEU

volle Umdrehungen einzudrehen und müssen fest anliegen.

NEL

De schroeven moeten ten minste drie hele slagen worden aangedraaid en stevig vastzitten.

ITL

Girare tre volte le viti che devono risultare aderenti.

ČEŠ

Šrouby se musí otočit minimálně tři plné otáčky a plně dosednout.

SLK

Skrutky sa musia otočiť aspoň tri celé otáčky a tesne dosadnúť.

POR

Os parafusos devem completar, no mínimo, três voltas completas e ajustar-se no local. Vidalar en az üç tam dönüş

TÜR

yapmalı ve sıkı oturmalıdır.

2013-02-12 #:056-9066-7 (2017-07-07)

Page 5

ENG

Tools Needed for Assembly.

ESP

Herramientas necesarias para el ensamblaje.

FRN

Outils nécessaires au montage. Für den Zusammenbau erforderliche Werkzeuge.

DEU

Voor montage benodigd gereedschap.

NEL

Attrezzi necessari per l’assemblaggio.

ITL

Nástroje potřebné k montáži.

ČEŠ

Nástroje potrebné na montáž.

SLK

Ferramentas necessárias para a montagem.

POR

Montaj İçin Gerekli Aletler.

TÜR

7/32"

(5.5mm)

3/8"

(10mm)

To properly tighten screws: Tighten until screw

ENG

head makes contact, then tighten another 1/2 turn. Do not overtighten screws.

ESP

Apriete adecuado de los tornillos: Apriete hasta que la cabeza del tornillo haga contacto y luego apriete otra 1/2 vuelta. No apriete de más los tornillos. Pour bien serrer les vis : Serrez jusqu’à ce que

FRN

la tête de la vis entre en contact, puis serrez encore d’un 1/2 tour. Ne serrez pas trop les vis. Korrektes Festziehen der Schrauben: Ziehen

DEU

Sie die Schrauben fest, bis der Schraubenkopf Kontakt hat, und dann um eine weitere 1/2 Umdrehung. Ziehen Sie die Schrauben nicht zu fest an. Ga als volgt te werk om de schroeven naar

NEL

behoren aan te draaien: Draai de schroef aan totdat de kop het oppervlak raakt; maak daarna nog een halve slag. Draai de schroeven niet te strak aan.

ITL

Per stringere correttamente le viti: stringere ﬁ no a quando la testa della vite fa contatto, quindi stringere di un altro 1/2 giro. Non stringere eccessivamente. Správné utažení šroubů: Utahujte, dokud se

ČEŠ

šroub nedostane do kontaktu, poté utáhněte ještě půl otočky. Šrouby neutahujte příliš silně. Správne utiahnutie skrutiek: Uťahujte, kým sa

SLK

skrutka nedostane do kontaktu, potom utiahnite ešte pol otočky. Skrutky neuťahujte príliš silno.

POR

Para apertar correctamente os parafusos: aperte até que a cabeça do parafuso estabeleça contacto e, em seguida, aperte mais 1/2 volta. Não aperte demasiado os parafusos.

TÜR

Vidaları doğru bir şekilde sıkılamak için: Vida başı temas edene kadar döndürün, sonra yarım tur daha döndürün. Vidaları gereğinden fazla sıkılamayın.

1/2"

(13mm)

(11mm)

(9mm)

7/16"

+1/2

2013-02-12 #:056-9066-7 (2017-07-07)

Page 6

ENG

Parts (Before beginning, make sure you have all parts shown below).

ESP

Piezas (antes de iniciar, asegúrese de tener todas las piezas siguientes).

FRN

Pièces (avant de commencer, assurez-vous d’avoir toutes les pièces illustrées ci-dessous).

DEU

Teile (Achten Sie vor Beginn der Arbeiten darauf, dass alle unten abgebildeten Teile vorhanden sind).

NEL

Onderdelen (hoort u zich ervan te overtuigen dat u alle onderdelen hebt, die hieronder te zien zijn). Parti (prima di iniziare, accertarsi di disporre tutte le parti sotto indicate).

ITL

Díly (předtím, než začnete, připravte si všechny díly zobrazené níže).

ČEŠ

Diely (predtým, ako začnete, pripravte si všetky diely zobrazené nižšie).

SLK

Peças (antes de iniciar, certiﬁ que-se de que tem todas as peças apresentadas em baixo).

POR

Parçalar (Başlamadan önce, aşağıda gösterilen bütün parçaların elinizde olduğundan emin olun).

TÜR

MOD-PRGSKIT100-B MOD-PRGSKIT150-B

Parts List

Description Qty

A ceiling plate 1 100-1044 100-1044 B extension column (KIT100) 1 100-1065 100-5141

(KIT150) 1 100-1066 100-5142 (KIT300) 1 100-1068 100-5144

C 5mm allen wrench 1 560-9640 560-9640 D concrete anchor 4 590-0321 590-0321 E wood screw 4 520-1243 520-1243

F M8 x 65mm socket screw 2 520-1750 520-1750 G M8 split lock washer 1 540-9405 540-9405 H M8 ﬂ at washer 3 540-9478 540-9478

I M8 nut 1 530-1068 530-1068

J threaded adapter 1 580-1427 580-1427 K M6 x 10mm screw 2 520-1596 520-2838

L projector mount assembly (PRGSKIT)

(PRSSKIT)

M adapter bracket 1 056-1305 056-1305 N M5 x 8mm socket pin screw 1 520-1062 520-1062 O 2mm (3/32") security allen wrench 1 560-1097 560-1097 P small washer 4 540-1025 540-1025 Q M3 x 8mm serrated head socket pin screw 4 510-1004 510-1004 R M4 x 10mm serrated head socket pin screw 4 510-1060 510-1060 S M5 x 10mm serrated head socket pin screw 4 510-1126 510-1126

T M6 x 10mm serrated head socket pin screw 4 510-1066 510-1066 U 4mm security allen wrench 1 560-9646 560-9646 V M5 x 20mm serrated head socket pin screw 4 510-1065 510-1065

MOD-PRGSKIT300-B MOD-PRSSKIT100-B MOD-PRSSKIT150-B MOD-PRSSKIT300-B Part #

1 580-1433

580-1301

MOD-PRGSKIT100 MOD-PRGSKIT150 MOD-PRGSKIT300 MOD-PRSSKIT100 MOD-PRSSKIT150 MOD-PRSSKIT300 Part #

580-1433 580-1301

2013-02-12 #:056-9066-7 (2017-07-07)

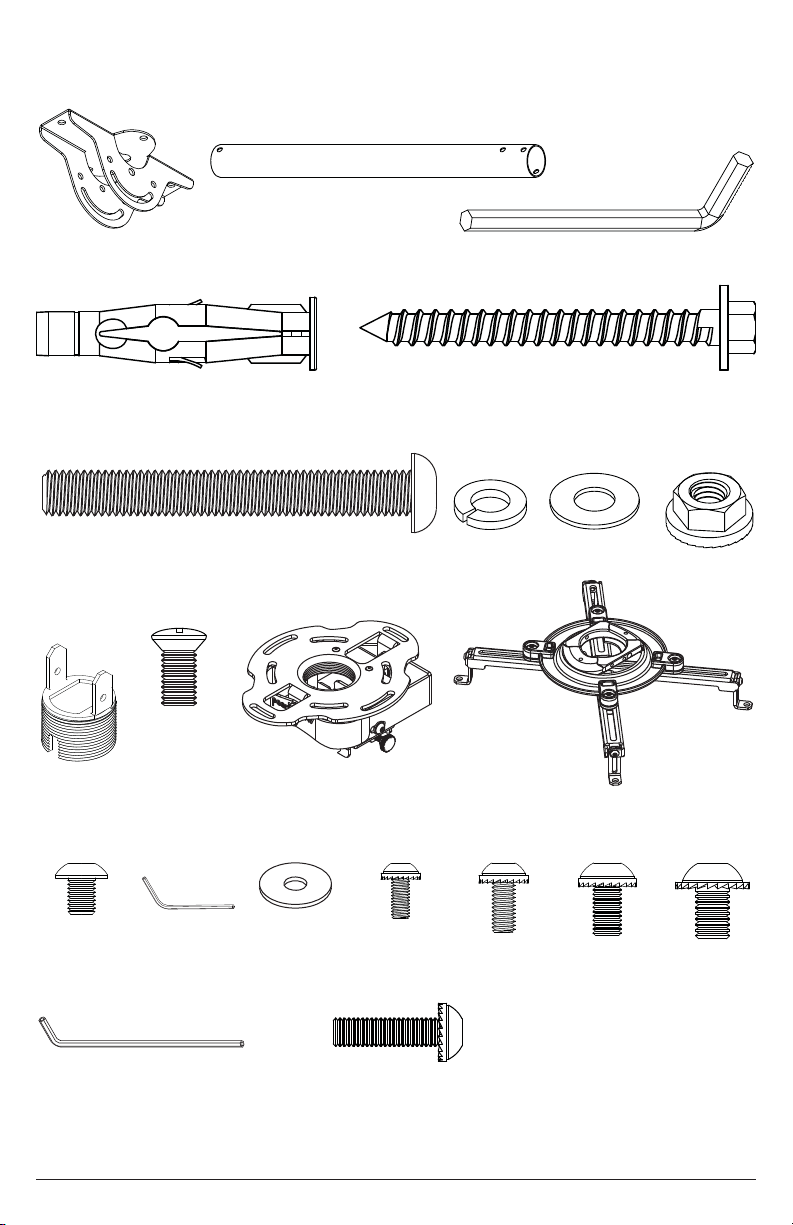

Page 7

A (1)

ceiling plate

B (1)

extension

column

C (1)

5mm allen

wrench

10mm concrete anchor

(1)

threaded

adapter

(1)

M5 x 8mm

(4)

K (2)

M6 x 10mm

O (1)

2mm (3/32")

security allen

wrench

(2)

M8 x 65mm

projector mount assembly

(4)

small washer

(1)

(4)

M3 x 8mm

3" wood screw

(1)

M8 split lock

washer

adapter bracket

(4)

M4 x 10mm

(4)

M8 ﬂ at washer

(1)

(3)

(4)

M5 x 10mm

(1)

M8 nut

(4)

M6 x 10mm

U (1)

4mm (5/32")

security allen wrench

(4)

M5 x 20mm

2013-02-12 #:056-9066-7 (2017-07-07)

Page 8

ENG

Wood joist/beam

ESP

Vigueta de madera

FRN

Solive de bois Holzbalken

DEU

Houten dwarsbalk

NEL

Travetto di legno

ITL

Dřevěný nosník

ČEŠ

Drevený nosník

SLK

Trave de madeira

POR

Ahşap kiriş

TÜR

ENG

Concrete Ceiling

ESP

Techo de concreto

FRN

Plafond en béton Betondecke

DEU

Plafond van beton

NEL

Sofﬁ tto in calcestruzzo

ITL

Betonový strop

ČEŠ

Betónový strop

SLK

Teto em betão

POR

Beton tavan

TÜR

WARNING

ENG - When installing Peerless ceiling mounts on a wood joist/beam covered with gypsum board (drywall), verify that the joists or beams are a minimum of 2" x 4" nominal size. Do not install over gypsum board thicker than 5/8".

ADVERTENCIA

ESP - Cuando vaya a instalar soportes de techo de Peerless en viguetas / vigas de madera recubiertas con yeso-cartón (gypsum board) veriﬁ que que todos las viguetas / vigas tengan un tamaño mínimo de 2" x 4". No instale en yeso-cartón (gypsum board) de más de 5/8" de grosor.

ADVERTISSEMENT

FRN - Lors de l’installation de supports de plafond Peerless sur des solives ou montants en bois recouverts de plaque de plâtre (cloison sèche), assurez-vous que ceux-ci ont une taille nominale d'au moins 2 po x 4 po (5 cm x 10 cm). Ne pas installer sur une plaque de plâtre dont l'épaisseur est supérieure à 5/8 po (16 mm).

ACHTUNG

DEU - Bei der Anbringung von Peerless-Deckenhaltern an Holzträgern oder -balken mit Gipsplattenverkleidung (Trockenwand) muss darauf geachtet werden, dass die Träger bzw. Balken über eine Nenngröße von mindestens 51 x 102 mm (2 x 4 Zoll) verfügen. Das Produkt darf nicht an einer Gipsplatte mit einer Dicke von mehr als 15,9 mm (5/8 Zoll) angebracht werden.

WAARSCHUWING

NEL - Als de Peerless-plafondbevestiging op een plafond bestaand uit houten balken/dwarsbalken en gipsplaat wordt geïnstalleerd, horen deze balken/dwarsbalken een afmeting van ten minste 5 x 10 cm te hebben. De plafondbevestiging mag niet worden geïnstalleerd op gipsplaat met een dikte van meer dan 15,88 mm.

AVVERTENZA

ITL - In sede d’installazione dei sostegni Peerless su travi/traverse di legno ricoperte con muro a secco (cartongesso), veriﬁ care che le travi o le traverse abbiano una dimensione nominale minima di 5 cm x 10 cm. Non installare su cartongesso spesso più di 1,60 cm.

VÝSTRAHA

ČEŠ - Při instalaci stropních držáků Peerless na dřevěný nosník/trám pokrytý sádrokartonovou deskou (sádrokartónem) zkontrolujte, zda nosníky nebo trámy mají minimální jmenovitý rozměr 5 x 10 cm. Nemontujte na sádrokartonovou desku hrubší než 1,6 cm.

VÝSTRAHA

SLK - Pri montáži stropných držiakov Peerless na drevený nosník alebo trám pokrytý sadrovou doskou (sadrokartónom) skontrolujte, či nosníky alebo trámy majú minimálny menovitý rozmer 5 x 10 cm. Nemontujte na sadrokartón hrubší ako 1,6 cm.

2013-02-12 #:056-9066-7 (2017-07-07)

Page 9

AVISO

POR - Ao instalar suportes para teto Peerless numa trave ou viga de madeira cobertas com painéis de gesso, veriﬁ que se as traves ou vigas têm um tamanho nominal mínimo de 50,8 mm x 101,6 mm. Não instale em pai- néis de gesso com mais de 170 mm.

UYARI

TÜR - Peerless tavan kaidelerini alçı panelle (alçıpan) kaplı ahşap bir kirişe monte ederken söz konusu kirişin nominal ebadının en azından 2" x 4" olmasına dikkat ediniz. 5/8" den daha kalın alçı panellerin üzerine monte etmeyiniz.

2013-02-12 #:056-9066-7 (2017-07-07)

Page 10

1a-1

ENG

Use stud ﬁ nder to locate and mark stud center lines. Marque las líneas centrales

ESP

del montante. Marquez la ligne médiane du

FRN

montant. Markieren Sie die

DEU

Ständer-Mittellinien. Markeer het midden van de

NEL

balken.

ITL

Contrassegna le linee centrali dei montanti.

ČEŠ

Vyznačte střední linii stěny. Vyznačte stredné čiary steny.

SLK

Marque as linhas centrais da

POR

escora. Direk merkez hatlarını

TÜR

işaretleyin.

1a-2

ENG

Mark mounting holes on stud center lines.

ESP

Marque los oriﬁ cios de montaje en las líneas centrales del montante. Marquez les trous de ﬁ xation le long de la ligne

FRN

médiane du montant. Markieren Sie die Montagelöcher auf den

DEU

Ständer-Mittellinien.

NEL

Markeer montagegaten op het midden van de

ITL

balken.

ČEŠ

Contrassegna i fori di montaggio sulle linee centrali dei montanti. Na střední linii stěny vyznačte montážní otvory.

SLK

Na stredné čiary steny vyznačte montážne otvory.

POR

Marque os furos de montagem nas linhas

TÜR

centrais da escora. Direk merkez hatları üzerinde montaj deliklerini işaretleyin.

2013-02-12 #:056-9066-7 (2017-07-07)

Page 11

1a-3

7/32"

(5.5mm)

ENG

Drill mounting holes into supporting surface (3" (76mm) minimum depth required).

ESP

Taladre los agujeros de montaje en la superﬁ cie de apoyo; se requiere una profundidad mínima de 3" (76mm).

FRN

Percez les trous de ﬁ xation dans la surface de support, une profondeur minimale de 3 po (76mm) est requise. Bohren Sie Montagelöcher in die Montageﬂ äche;

DEU

Mindesttiefe von 76mm (3 Zoll) erforderlich.

NEL

Boor montagegaten in het ondersteunende oppervlak met een diepte van ten minste 76mm.

ITL

Trapanare I fori di sostegno nella superﬁ cie di sup- porto; profondità minima richiesta 76mm (3").

ČEŠ

Vyvrtejte montážní otvory do nosné plochy, minimální požadovaná hloubka je 76mm (3").

SLK

Navŕtajte montážne otvory do nosnej plochy, minimálna vyžadovaná hĺbka je 76mm (3"). Perfure os furos de montagem na superfície de

POR

apoio, 76mm de profundidade mínima necessária.

TÜR

Montaj deliklerini destekleyici yüzeye delin, 76mm (3 inç) minimum derinlik gereklidir.

1a-4

(76mm)

7/32"

(5.5mm)

Mounting hole must center

ENG

on stud. El oriﬁ cio debe quedar

ESP

centrado en el montante. Le trou doit être centré sur le

FRN

montant. Das Loch muss am Ständer

DEU

zentriert sein.

NEL

Boorgat moet midden op de balk liggen.

ITL

Il foro trapanato deve centrarsi sul montante.

ČEŠ

Vyvrtaný otvor musí být v středě stěny.

SLK

Vyvŕtaný otvor musí byť v strede steny.

POR

O furo tem de ser perfurado no centro da escora.

TÜR

Açılan delik direğin tam merkezinde olmalıdır.

7/16"

(11mm)

ENG

Install using wood screws provided.

ESP

Nivele e instale.

FRN

Mettez à niveau et procédez au montage. Waagerecht ausrichten und anbringen.

DEU

Installeer de schroeven waterpas.

NEL

Livella e installa.

ITL

Vyrovnejte a namontujte.

ČEŠ

Vyrovnajte a namontujte.

SLK

Nivelar e instalar.

POR

Dengeleyin ve takın.

TÜR

ENG

Maximum 80 in-lb (9 Nm).

ESP

Máxima 80 in-lb (9 Nm).

FRN

Maximum 80 in-lb (9 Nm).

DEU

Maximale 80 in-lb (9 Nm).

NEL

Maximale 80 in-lb (9 Nm). Massima 80 in-lb (9 Nm).

ITL

Maximální 80 in-lb (9 Nm).

ČEŠ

Maximálnu 80 in-lb (9 Nm).

SLK

Máxima 80 in-lb (9 Nm).

POR

Maksimum 80 in-lb (9 Nm).

TÜR

E (2)

2013-02-12 #:056-9066-7 (2017-07-07)

Page 12

WARNING

ENG - When installing Peerless ceiling mounts on a concrete ceiling, the ceiling must be at least 8" thick with a minimum compressive strength of 2000 psi. Never attach concrete expansion anchors to concrete covered with plaster, drywall, or other ﬁ nishing material.

ADVERTENCIA

ESP - Cuando vaya a instalar soportes de techo de Peerless en techos de concreto, los techos tienen que tener, por lo menos, 8" de grosor con una resistencia a la compresión de 2000 psi como mínimo. Nunca ﬁ je los anclajes de expansión para concreto a superﬁ cies de concreto recubiertas con yeso, yeso-cartón u otro material de acabado.

ADVERTISSEMENT

FRN - Lors de l’installation de supports de plafond Peerless sur un plafond en béton, celui-ci doit avoir au moins 8 po (20 cm) d'épaisseur et une résistance à la compression d'au moins 2 000 psi. Ne ﬁ xez jamais des chevilles à expansion pour béton à du béton recouvert d’une couche de plâtre, d’une cloison sèche ou de tout autre matériau de ﬁ nition.

ACHTUNG

DEU - Werden Peerless-Deckenhalter an einer Betondecke angebracht, so muss deren Dicke mindestens 203 mm (8 Zoll) und ihre Druckfestigkeit mindestens 13,8 N/mm2 (2000 psi) betragen. Betonspreizdübel dürfen auf keinen Fall an Beton befestigt werden, der mit Verputz, Trockenwand- oder anderem Deckschichtmaterial bedeckt ist.

WAARSCHUWING

NEL - Als de Peerless-plafondbevestiging op een betonnen plafond wordt geïnstalleerd, moet dit plafond een dikte van ten minste 20 cm hebben en een druksterkte van ten minste 2000 psi. Gebruik nooit expansie-ankers voor beton bij installatie op een betonnen plafond bedekt met gips, gipsplaat of ander afwerkingsmateriaal.

AVVERTENZA

ITL - In sede d’installazione dei sostegni Peerless su un sofﬁ tto in calcestruzzo solido, il sofﬁ tto deve avere uno spessore minimo di 20 cm, con una resistenza alla compressione di almeno 2000 psi (140 kg/cm2). Non attaccare mai ancoranti a espansione per calcestruzzo su calcestruzzo ricoperto con intonaco, cartongesso o altro materiale di ﬁ nitura.

VÝSTRAHA

ČEŠ - Při instalaci stropních držáků Peerless na betonový strop musí být tento trop hrubý minimálně 20 cm s minimální pevností v tlaku 2000 psi. Expanzní kotvy do betonu nikdy nepřipojujte do betonu pokrytého omítkou, sádrokartonem nebo jiným dokončovacím materiálem.

VÝSTRAHA

SLK - Pri montáži stropných držiakov Peerless na betónový strop musí mať tento strop hrúbku minimálne 20 cm s minimálnou tlakovou pevnosťou 2000 psi. Expanzné kotvy do betónu nikdy nenasadzujte do betónu pokrytého omietkou, sadrokartónom či iným ﬁ nalizačným materiálom.

AVISO

POR - Ao instalar os suportes para o teto Peerless em tetos de betão, o teto deve ter, no mínimo, 203 mm de espessura e uma força de compressão mínima de 2000 psi. Nunca instale âncoras de expansão para betão em superfícies cobertas com estuque, gesso ou outros materiais de acabamento.

UYARI

TÜR - Peerless tavan kaidelerini beton duvara monte ettiğinizde, tavan en azından 2000 psi asgari basınç dayanımına sahip olmalı ve kalınlığı da en azından 8" olmalıdır. Beton dübelleri hiç bir zaman alçı, alçıpan veya başka bir bitirme materyali ile kaplı betona takmayınız.

2013-02-12 #:056-9066-7 (2017-07-07)

Page 13

1b-1

ENG

Mark mounting holes.

ESP

Marque los oriﬁ cios de montaje.

FRN

Marquez les trous de ﬁ xation. Markieren Sie die Montagelöcher.

DEU

Markeer montagegaten.

NEL

Contrassegna I fori di montaggio.

ITL

Vyznačte montážní otvory.

ČEŠ

Vyznačte montážne otvory.

SLK

Marque os furos de montagem.

POR

Montaj deliklerini işaretleyin.

TÜR

1b-2

3/8"

(10mm)

ENG

Drill mounting holes into supporting surface (3" (76mm) minimum depth required).

ESP

Taladre los agujeros de montaje en la superﬁ cie de apoyo; se requiere una profundidad mínima de 3" (76mm). Percez les trous de ﬁ xation dans la surface de support, une

FRN

profondeur minimale de 3 po (76mm) est requise. Bohren Sie Montagelöcher in die Montageﬂ äche; Mindesttiefe

DEU

von 76mm (3 Zoll) erforderlich. Boor montagegaten in het ondersteunende oppervlak met een

NEL

diepte van ten minste 76mm.

ITL

Trapanare I fori di sostegno nella superﬁ cie di supporto; profondità minima richiesta 76mm (3"). Vyvrtejte montážní otvory do nosné plochy, minimální

ČEŠ

požadovaná hloubka je 76mm (3").

SLK

Navŕtajte montážne otvory do nosnej plochy, minimálna vyžadovaná hĺbka je 76mm (3"). Perfure os furos de montagem na superfície de apoio, 76mm

POR

de profundidade mínima necessária. Montaj deliklerini destekleyici yüzeye delin, 76mm (3 inç)

TÜR

minimum derinlik gereklidir.

(76mm)

3/8"

(10mm)

2013-02-12 #:056-9066-7 (2017-07-07)

Page 14

1b-3

D (4)

2b-41b-4

ENG

Install using concrete anchors and wood screws provided.

ESP

Nivele e instale.

FRN

Mettez à niveau et procédez au montage. Waagerecht ausrichten und anbringen.

DEU

Installeer de schroeven waterpas.

NEL

Livella e installa.

ITL

Vyrovnejte a namontujte.

ČEŠ

Vyrovnajte a namontujte.

SLK

Nivelar e instalar.

POR

Dengeleyin ve takın.

TÜR

ENG

Insert anchor ﬂ ush to concrete. Inserte el anclaje a ras con el

ESP

concreto.

FRN

Insérez la cheville d’ancrage au ras du béton. Setzen Sie den Dübel bündig

DEU

mit dem Beton abschließend ein. Breng anker aan gelijk met

NEL

beton. Inserire il fermo a paro col

ITL

calcestruzzo. Přestrčte ukotvenia priamo do

ČEŠ

betónu. Prestrčte ukotvenia priamo do

SLK

betónu. Introduza a bucha encastrada

POR

no betão. Tespit demirini betona takın.

TÜR

7/16"

(11mm)

ENG

Maximum 80 in-lb (9 Nm).

ESP

Máxima 80 in-lb (9 Nm).

FRN

Maximum 80 in-lb (9 Nm).

DEU

Maximale 80 in-lb (9 Nm).

NEL

Maximale 80 in-lb (9 Nm). Massima 80 in-lb (9 Nm).

ITL

Maximální 80 in-lb (9 Nm).

ČEŠ

Maximálnu 80 in-lb (9 Nm).

SLK

Máxima 80 in-lb (9 Nm).

POR

Maksimum 80 in-lb (9 Nm).

TÜR

E (4)

2013-02-12 #:056-9066-7 (2017-07-07)

Page 15

OPTIONAL: Cut pole to desired length. Cut end must be perpendicular to pole within 1/16" (1.5mm). Must

ENG

use drill template MOD-ADF (sold separately) to drill new holes in pole. Refer to accompanying instructions. OPCIONAL: Corte el poste a la longitud deseada. El extremo cortado tiene que quedar perpendicular al

ESP

poste a 1/16” (1.5mm). Tiene que utilizar la plantilla para taladro MOD-ADF (vendida por separado) para hacer los agujeros en el poste. Consulte las instrucciones incluidas.

FRN

FACULTATIF: Coupez le montant à la longueur souhaitée. L'extrémité coupée doit être perpendiculaire au montant, à 1/16 po (1,5 mm) près. Vous devez utiliser le gabarit de perçage MOD-ADF (vendu séparément) pour percer de nouveaux trous dans le montant. Veuillez vous reporter aux instructions ci-jointes.

DEU

OPTIONAL: Schneiden Sie die Stange auf die gewünschte Länge zu. Das abgeschnittene Ende muss bis auf 1,5 mm (1/16 Zoll) senkrecht zur Stange sein. Zum Bohren neuer Löcher in die Stange muss die (separat verkaufte) Bohrschablone MOD-ADF verwendet werden. Weiteres ist der beiliegenden Anleitung zu entnehmen.

NEL

FACULTATIEF: Zaag de stang op de gewenste lengte. Het gezaagde uiteinde moet loodrecht zijn met een tolerantie van 1,5 mm (1/16 inch). Voor het boren van de nieuwe gaten in de stang moet het boorsjabloon MOD-ADF (apart verkocht) worden gebruikt. Zie de bijgeleverde instructies. OPZIONALE: Tagliare l’asta alla lunghezza desiderata. L’estremità tagliata deve essere perpendicolare

ITL

all’asta entro 1.5mm. Per perforare nuovi fori nell’asta, è necessario usare la sagoma di perforazione MODADF (venduta a parte). Vedere le istruzioni allegate. VOLITELNÉ: Odřízněte tyč na požadovanou délku. Okraj řezu musí být kolmý k tyči s přesností 1,5 mm. Na

ČEŠ

vrtnání nových otvorů do tyče musíte použít vrtací šablonu MOD-ADF (prodává se samostatně). Viz přiložený návod. VOLITEĽNÉ: Odrežte tyč na požadovanú dĺžku. Okraj rezu musí byť kolmý na tyč s presnosťou 1,5 mm. Na

SLK

vŕtanie nových otvorov do tyče musíte použiť vŕtaciu šablónu MOD-ADF (predáva sa samostatne). Riaďte sa podľa priložených pokynov.

POR

OPCIONAL: Corte o poste ao comprimento desejado. A extremidade deve ﬁ car perpendicular ao poste a 1,5 mm. Utilize o molde MOD-ADF (vendido em separado) para perfurar novos futos no poste. Consulte as instruções incluídas.

TÜR

İSTEĞE BAĞLI: Boruyu istenen uzunlukta kesiniz. Kesilen uç, boruya 1.5mm dikey gelmelidir. Boruda yeni delikler delmek için (ayrıca satılan) MOD-ADF delik delme şablonunu kullanmalısınız. Şablonla birlikte verilen talimatlara bkz.

2-1

X = Distance from top of projector to ceiling

ENG

X = Distancia desde parte superior del

ESP

proyector el techo. X = Distance entre haut du projecteur et le

FRN

plafond. X = Abstand vom oberseite des projektors

DEU

zur decke X = Afstand van bovenkant van projector tot

NEL

plafond X = Distanza dal parte superiore del

ITL

proiettore al sofﬁ tto X = Vzdálenost od horní část projektoru po

ČEŠ

strop X = Vzdialenosť vrchná časť projektoru po

SLK

strop X = Distância do vista superior do projector

POR

ao teto X = Projektörün tavana kadar mesafe.

TÜR

ENG

CEILING

ESP

TECHO

FRN

PLAFOND DECKE

DEU

PLAFOND

NEL

SOFFITTO

ITL

STROP

ČEŠ

STROP

2013-02-12 #:056-9066-7 (2017-07-07)

SLK POR TÜR

ENG

ESP FRN

DEU

NEL

ITL ČEŠ SLK

POR

TÜR

TETO TAVAN

FLOOR SUELO PLANCHER BODEN VLOER PAVIMENTO PODLAHA PODLAHA CHÃO ZEMİN

Page 16

2-2

ENG

Measure distance from top of projector to ceiling (X), subtract 6-5/16" (160mm) then mark pole and cut away excess material. Mida la distancia desde parte superior del proyector el techo (X), reste 6-5/16" (160mm), marque el poste y

ESP

corte el exceso. Mesurez la entre haut du projecteur et le plafond (X), soustrayez 6-5/16 po (160 mm), puis marquez le

FRN

montant et coupez l’excédent de longueur. Messen Sie den vom oberseite des projektors zur decke (X), ziehen Sie 160 mm (6-5/16 Zoll) ab, markieren

DEU

Sie dann die Stange und schneiden Sie überschüssiges Material ab. Meet de van bovenkant van projector tot plafond (X), trek hiervan 160 mm af, markeer de paal en verwijder

NEL

het overtollige materiaal. Misurare la dal parte superiore del proiettore al sofﬁ tto (X), sottrarre 160 mm, quindi contrassegnare il paletto

ITL

e tagliare il materiale in eccesso. Odměřte vzdálenost od horní část projektoru po strop (X), odpočítejte 6-5/16" (160 mm), potom poznačte tyč

ČEŠ

a odřežte nadbytečný materiál. Odmerajte vzdialenosť od vrchná časť projektoru po strop (X), odpočítajte 6-5/16" (160 mm), potom poznačte

SLK

tyč a odrežte nadbytočný materiál.

POR

Meça a distância vista superior do projector ao teto (X), subtraia 160 mm e, em seguida, marquee o poste e corte o excesso.

TÜR

Projektörün tavana kadar mesafe(X) ölçün, 6-5/16 inç (160mm) çıkarın, sonra direği işaretlemek ve fazla malzemeyi kesin.

X - 6-5/16" (160mm)

2-3

(9mm)

ENG

Align. Drill hole. Repeat for other side.

ESP

Alinear. Perforar hoyos. Haga lo mismo en el otro lado.

FRN

Aligner. Percez un trou. Répétez pour l’autre côté.

DEU

Angleichen. Bohrloch. Wiederholen Sie den Vorgang auf der anderen Seite. Richten. Boren gat. Herhalen voor andere kant.

NEL

Allineare. Perforare il pozzo. Ripetere per l’altro lato.

ITL

Zarovnání. Vyvrtaný otvo. Zopakujte na druhé straně.

ČEŠ

Zarovnanie. Vyvŕtaný otvo. Zopakujte na druhej strane.

SLK

Alinhar. Perfurar buraco. Repita para o outro lado.

POR

Hizalama. Matkap delik. Diğer taraf için tekrarlayın.

TÜR

15mm

MOD-ADF

Reference MOD-ADF instructions for additional information (sold

ENG

separately) Consulte las instrucciones de los MOD-ADF para obtener más

ESP

información (vendidas por separado) Reportez-vous aux instructions des modèles MOD-ADF pour plus de

FRN

renseignements (vendue séparément) Weitere Informationen können der Anleitung für die MOD-ADF

DEU

entnommen werden (separat verkaufte) Zie de instructies voor MOD-ADF voor verdere informatie (apart verkocht)

NEL

Per ulteriori informazioni, vedere le istruzioni della piastra adattatore

ITL

universale per schermi MOD-ADF (venduta a parte) V případě potřeby dalších informací si projděte pokyny MOD-ADF

ČEŠ

(prodává se samostatně) Ak potrebujete ďalšie informácie, pozrite si pokyny MOD-ADF2 (predáva

SLK

sa samostatne) Consulte as instruções da MOD-ADF para obter informações adicionais

POR

(vendidas em separado) Daha fazla bilgi için MOD-ADF talimatlarına bkz (ayrıca satılır)

TÜR

2013-02-12 #:056-9066-7 (2017-07-07)

Page 17

3-1

5mm wrench

1/2"

(13mm)

3-2

H (2)

F (2)

5mm wrench

K (2)

2013-02-12 #:056-9066-7 (2017-07-07)

Page 18

3-3

4mm wrench

3-4

3/8"

(10mm)

ENG

Loosen.

ESP

Aﬂ oje.

FRN

Desserrez. Lösen.

DEU

Losdraaien.

NEL

Allentare.

ITL

Uvolnit.

ČEŠ

Uvoľniť.

SLK

Desaperte.

POR

Gevşetin.

TÜR

ENG

Rotate mount at least three full turns onto extension column Rote la unidad, por lo menos, tres vueltas

ESP

completas en el tubo de extensión. Faites effectuer au support au moins trois tours

FRN

complets sur le tube d'extension. Schrauben Sie die Halterung mindestens drei

DEU

volle Umdrehungen auf das Verlängerungsrohr auf. Draai de bevestiging ten minste drie hele slagen

NEL

vast op de verlengbuis. Ruotare il supporto di almeno tre giri completi sul

ITL

tubo di prolunga. Otočte držák minimálně o tři plná otočení na

ČEŠ

prodlužovací trubici. Otočte držiak minimálne tri celé otočenia na

SLK

predlžovacej trubici. Rode, no mínimo, três voltas completas no tubo

POR

de extensão. Montaj aparatını en az üç tam tur dönüşle uzatma

TÜR

borusuna takın.

3-5

4mm wrench

ENG

Align slot of extension column

ESP

Alinee la ranura de la columna de extensión

FRN

Alignez la fente de la colonne d'extension Richten Sie den Schlitz der Verlängerungssäule

DEU

Lijn de sleuf in verlengbuis

NEL

Allineare la scanalatura della colonna di prolunga

ITL

Srovnejte štěrbinu prodlužovacího sloupce

ČEŠ

Zarovnajte štrbinu predlžovacieho stĺpca

SLK

Alinhe a ranhura da coluna de extensão

POR

Uzatma kolonunu

TÜR

ENG

Tighten.

ESP

Apretar.

FRN

Serrer. Anziehen.

DEU

Aandraaien.

NEL

Stringere.

ITL

Utáhněte.

ČEŠ

Utiahnite.

SLK

Apertar.

POR

Sıkmak.

TÜR

2013-02-12 #:056-9066-7 (2017-07-07)

Page 19

4-1

4-2

ENG

Position feet of adapter bracket over mounting holes.

ESP

Coloque las patas del soporte adaptador sobre los agujeros de montaje.

FRN

Placez les pattes du support adaptateur sur les trous de ﬁ xation. Positionieren Sie die Füße der Adapterhalterung über den Montagelöchern.

DEU

Breng de voetjes van de adapterbeugel op de montagegaten aan.

NEL

Collocare i piedi della staffa adattatore sui fori di supporto.

ITL

Nastavte nohy držáku adaptéru nad montážní otvory.

ČEŠ

Nastavte nohy držiaka adaptéra nad montážne otvory.

SLK

Posicione os pés do suporte adaptador sobre os orifícios de montagem.

POR

Adaptör braketinin ayaklarını montaj delikleri üzerine yerleştirin.

TÜR

4mm wrench

ENG

Loosen.

ESP

Aﬂ oje.

FRN

Desserrez. Lösen.

DEU

Losdraaien.

NEL

Allentare.

ITL

Uvolnit.

ČEŠ

Uvoľniť.

SLK

Desaperte.

POR

Gevşetin.

TÜR

ENG

Notch must be as close to the center of gravity of your projector as possible.

ESP

La muesca tiene que estar tan cerca del centro de gravedad del proyector como sea posible.

FRN

L'encoche doit être aussi près que possible du centre de gravité du projecteur.

DEU

Die Kerbe muss dem Schwerpunkt des Projektors so nahe wie möglich sein.

NEL

De uitsparing moet zich zo dicht mogelijk bij het zwaartepunt van de projector bevinden. La tacca deve essere più vicina possibile al centro di gravità del proiettore.

ITL

Zářez musí být co nejblíže těžišti projektoru, jak je to možné.

ČEŠ

Zárez musí byť podľa možností čo najbližšie k ťažisku projektora.

SLK

O entalhe tem de estar o mais próximo possível do centro de gravidade do seu projetor.

POR

Çentik projektörünüzün ağırlık merkezine mümkün olduğunca yakın olmalıdır.

TÜR

2013-02-12 #:056-9066-7 (2017-07-07)

Page 20

4-3

ENG

Screws must get at least three full turns and ﬁ t snug.

ESP

Los tornillos tienen que dar, por lo menos, tres vueltas completas y quedar ajustados.

FRN

Il faut effectuer au moins trois tours de vis complets et bien serrer les vis.

DEU

Schrauben sind mindestens drei volle Umdrehungen einzudrehen und müssen fest anliegen.

NEL

De schroeven moeten ten minste drie hele slagen worden aangedraaid en stevig vastzitten. Girare tre volte le viti che devono risultare aderenti.

ITL

Šrouby se musí otočit minimálně tři plné otáčky a plně dosednout.

ČEŠ

ENG

Tighten all screws while keeping center of gravity.

ESP

Apriete todos los tornillos, sin cambiar el centro de gravedad.

FRN

Serrez toutes les vis, tout en maintenant le centre de gravité. Ziehen Sie unter Beibehaltung des

DEU

Schwerpunkts alle Schrauben an.

NEL

Draai alle schroeven aan terwijl u het zwaartepunt in stand houdt. Stringere tutte le viti mantenendo il centro di

ITL

gravità. Utáhněte všechny šrouby při zachování těžiště.

ČEŠ

Utiahnite všetky skrutky pri zachovaní ťažiska.

SLK

Aperte todos os parafusos mantendo o centro

POR

de gravidade. Ağırlık merkezi koruyarak tüm vidaları sıkın.

TÜR

Skrutky sa musia otočiť aspoň tri celé otáčky a tesne dosadnúť.

SLK

Os parafusos devem completar, no mínimo, três voltas completas e ajustar-se no local.

POR

Vidalar en az üç tam dönüş yapmalı ve sıkı oturmalıdır.

TÜR

4mm wrench

2mm wrench

R,S,T

2013-02-12 #:056-9066-7 (2017-07-07)

Page 21

ENG

It is the responsibility of the installer to ensure that the projector is properly ventilated per manufacturer's requirements.

ESP

El instalador es responsable de asegurarse de que el proyector tenga una ventilación adecuada.

FRN

Il incombe à l'installateur de s'assurer que le projecteur est correctement ventilé.

DEU

Die für die Montage zuständige Person ist dafür verantwortlich, dass der Projektor ausreichend belüftet ist. De installateur draagt de verantwoordelijkheid om ervoor te zorgen dat er rondom de projector voldoende

NEL

ruimte is voor ventilatie. È responsabilità dell'installatore accertarsi che il proiettore sia correttamente ventilato.

ITL

Je na zodpovědnosti montéra zabezpečit, aby byl projektor správně větraný.

ČEŠ

Je na zodpovednosti montéra zabezpečiť, aby bol projektor správne vetraný.

SLK

É da responsabilidade do montador garantir que o projetor é corretamente ventilado.

POR

Projektörün düzgün havalandırılmış olmasını sağlamak kurulumu yapanın sorumluluğundadır.

TÜR

5-1

ENG

Feet of channels are used to raise the mount off the projector surface as needed.

ESP

Las patas de los rieles se utilizan para separar el soporte de la superﬁ cie del proyector, según sea necesario.

FRN

Les pattes des rails servent à soulever le support de la surface du projecteur au besoin.

DEU

Die Halterung wird mithilfe der Proﬁ lfüße nach Bedarf von der Projektoroberﬂ äche angehoben.

NEL

De afstand tussen de bevestiging en het oppervlak van de projector kan naar behoefte worden gevarieerd met de voetjes van de kanalen. I piedi dei canali servono per alzare secondo necessità il supporto dalla superﬁ cie del proiettore.

ITL

Nohy kanálů se používají ke zvednutí držáku z povrchu projektoru podle potřeby.

ČEŠ

Nohy kanálov sa používajú na zdvihnutie držiaka z povrchu projektora podľa potreby.

SLK

São utilizados pés de canais para subir a superfície do projetor tanto quanto necessário.

POR

Kanal ayakları montaj aparatını projektör yüzeyinden gereken şekilde yükseltmek için kullanılır.

TÜR

ENG

ESP FRN

DEU

NEL

ITL ČEŠ SLK

POR

TÜR

Loosen. Aﬂ oje. Desserrez. Lösen. Losdraaien. Allentare. Uvolnit. Uvoľniť. Desaperte. Gevşetin.

ENG ESP FRN DEU

NEL

ITL

ČEŠ

SLK POR TÜR

Adjust. Ajuste. Réglez Einstellen Aanpassen Regolare Nastavit Nastaviť Ajuste Ayarlayın

ENG

ESP FRN

DEU

NEL

ITL ČEŠ SLK

POR

TÜR

Tighten. Apretar. Serrer. Anziehen. Aandraaien. Stringere. Utáhněte. Utiahnite. Apertar. Sıkmak.

5-2

4mm wrench

ENG

Tighten.

ESP

Apretar.

FRN

Serrer. Anziehen.

DEU

Aandraaien.

NEL

Stringere.

ITL

Utáhněte.

ČEŠ

Utiahnite.

SLK

Apertar.

POR

Sıkmak.

TÜR

2013-02-12 #:056-9066-7 (2017-07-07)

Page 22

6-1

F F

6-2

ENG ESP FRN DEU

NEL

ITL

ČEŠ

SLK POR TÜR

Tighten. Apretar. Serrer. Anziehen. Aandraaien. Stringere. Utáhněte. Utiahnite. Apertar. Sıkmak.

6-3

ENG

Optional security screw.

ESP

Tornillo de seguridad opcional.

FRN

Vis de sécurité facultative.

DEU

Optionale Sicherheitsschraube.

NEL

Optionele veiligheidsschroef. Vite di sicurezza opzionale.

ITL

Volitelný bezpečnostní šroub.

ČEŠ

Voliteľná bezpečnostná skrutka.

SLK

Parafuso de segurança opcional.

POR

İsteğe bağlı güvenlik vidası.

TÜR

4mm wrench

2013-02-12 #:056-9066-7 (2017-07-07)

Page 23

ENG

Cable management: adjust pitch then route cables as shown.

ESP

Manejo de cables: ajuste la inclinación y acomode los cables, como se muestra.

FRN

Réglez l'angle d'inclinaison puis acheminez les câbles comme illustré.

DEU

Kabelführung: stellen sie die neigung ein und verlegen sie dann die kabel wie abgebildet. Kabelbeheer: pas de hoek naar wens aan en routeer dan de kabels zoals afgebeeld.

NEL

Gestione dei cavi: regolare il passo, quindi inserire i cavi come mostrato.

ITL

Vedení kabelů: nastavte stoupání, pak ved'te kabely podle vyobrazení.

ČEŠ

Vedenie káblov: nastavte zdvih, potom veďte káble podľa vyobrazenia.

SLK

Gestão de cabos: ajuste, incline e, em seguida, encaminhe os cabos com se mostra.

POR

Kablo yönetimi: eğimi ayarlayın, sonra kabloları gösterildiği gibi yönlendirin.

TÜR

ENG

Loosen.

ESP

Aﬂ oje.

FRN

Desserrez. Lösen.

DEU

Losdraaien.

NEL

Allentare.

ITL

Uvolnit.

ČEŠ

Uvoľniť.

SLK

Desaperte.

POR

Gevşetin.

TÜR

4mm wrench

ENG

Retighten.

ESP

Vuelva a apretar.

FRN

Resserrez. Erneut anziehen.

DEU

Opnieuw

NEL

aandraaien.

ITL

Stringere di nuovo.

ČEŠ

Znova přitáhnout.

SLK

Znova pritiahnuť.

POR

Aperte novamente.

TÜR

Tekrar sıkın.

7-1

4mm wrench

ENG

Loosen, adjust, tighten.

ESP

Aﬂ oje, ajuste, apriete.

FRN

Desserrez, réglez, puis serrez. Lösen, einstellen, anziehen.

DEU

Losdraaien, aanpassen,

NEL

aandraaien.

ITL

Allentare, regolare, stringere.

ČEŠ

Uvolnit, nastavit, přitáhnout. Uvoľniť, nastaviť, pritiahnuť.

SLK

Desaperte, ajuste, aperte.

POR

Gevşetin, ayarlayın, sıkın.

TÜR

+/- 5°

2013-02-12 #:056-9066-7 (2017-07-07)

Page 24

ENG

7-2

4mm wrench

Loosen, adjust, tighten.

ESP

Aﬂ oje, ajuste, apriete.

FRN

Desserrez, réglez, puis serrez. Lösen, einstellen, anziehen.

DEU

Losdraaien, aanpassen,

NEL

aandraaien.

ITL

Allentare, regolare, stringere.

ČEŠ

Uvolnit, nastavit, přitáhnout. Uvoľniť, nastaviť, pritiahnuť.

SLK

Desaperte, ajuste, aperte.

POR

Gevşetin, ayarlayın, sıkın.

TÜR

F F

+15°

-20°

7-3

+/- 10°

+20°

-15°

ENG

Loosen, adjust, tighten.

ESP

Aﬂ oje, ajuste, apriete.

FRN

Desserrez, réglez, puis serrez. Lösen, einstellen, anziehen.

DEU

Losdraaien, aanpassen,

NEL

aandraaien.

ITL

Allentare, regolare, stringere.

ČEŠ

Uvolnit, nastavit, přitáhnout. Uvoľniť, nastaviť, pritiahnuť.

SLK

Desaperte, ajuste, aperte.

POR

Gevşetin, ayarlayın, sıkın.

TÜR

4mm wrench

2013-02-12 #:056-9066-7 (2017-07-07)

Page 25

Peerless Industries, Inc. (“Peerless”) warrants to original end-users of Peerless® products will be free from defects in material and

LIMITED FIVE-YEAR WARRANTY

workmanship, under normal use, for a period of ﬁ ve years from the date of purchase by the original end-user (but in no case longer than six years after the date of the product's manufacture). At its option, Peerless will repair or replace, or refund the purchase price of, any product which fails to conform with this warranty.

In no event shall the duration of any implied warranty of merchantability or ﬁ tness for a particular purpose be longer than the period of the applicable express warranty set forth above. Some states do not allow limitations on how long a implied warranty lasts,

so the above limitation may not apply to you. This warranty does not cover damage caused by (a) service or repairs by the customer or a person who is not authorized for such service

or repairs by Peerless, (b) the failure to utilize proper packing when returning the product, (c) incorrect installation or the failure to follow Peerless' instructions or warnings when installing, using or storing the product, or (d) misuse or accident, in transit or otherwise, including in cases of third party actions and force majeure.

In no event shall Peerless be liable for incidental or consequential damages or damages arising from the theft of any product, whether or not secured by a security device which may be included with the Peerless

exclusion or limitation of incidental or consequential damages, so the above limitation or exclusion may not apply to you. This warranty is in lieu of all other warranties, expressed or implied, and is the sole remedy with respect to product defects. No dealer,

distributor, installer or other person is authorized to modify or extend this Limited Warranty or impose any obligation on Peerless in connection with the sale of any Peerless

This warranty gives speciﬁ c legal rights, and you may also have other rights which vary from state to state.

product.

product. Some states do not allow the

Peerless Industries, Inc. (Peerless) les garantiza a los usuarios ﬁ nales originales de los productos Peerless® que los productos Peerless® estarán libres de defectos de materiales o de manufactura, en condiciones de uso normal, durante un periodo de cinco (5) años a partir de la fecha en la que el usuario ﬁ nal original compre cualquier producto (pero, en ningún caso, durante un periodo mayor de 6 años después de la fecha de manufactura del producto). Queda a la discreción de Peerless, reparar, reemplazar o rembolsar el precio de compra de cualquier producto que no cumpla esta garantía.

La duración de toda garantía implícita de comerciabilidad o de idoneidad para un propósito en particular no sobrepasará en caso alguno el periodo de vigencia de la garantía explícita correspondiente indica en lo anterior. Algunos Estados no permiten que se establezcan limitaciones en relación con el periodo de duración de una garantía implícita, de manera que es posible que la limitación expuesta en lo anterior no sea pertinente a usted.

Esta garantía no cubre daños causados por (a) trabajos de mantenimiento o de reparación hechos por el cliente o alguna persona que no esté autorizada por Peerless para realizar dichos trabajos de mantenimiento o de reparación, (b) no empacar el producto como es debido si lo devuelve, (c) hacer una instalación incorrecta o no seguir las instrucciones o las advertencias de Peerless al instalar, utilizar o guardar el producto o (d) el mal uso o los accidentes, en tránsito o en otras circunstancias, incluidos los casos relacionados con las acciones de terceros o una fuerza mayor.

Peerless no tendrá responsabilidad en ningún caso de daños y perjuicios incidentales o indirectos o de daños y perjuicios que surjan por el robo de cualquier producto, ya sea que el mismo esté o no esté asegurado con un dispositivo de seguridad que se haya incluido con el producto de Peerless®. Algunos Estados no permiten que se excluyan o se establezcan limitaciones en relación con los daños y perjuicios incidentales o indirectos, de manera que es posible que la limitación o la exclusión expuesta en lo anterior no sea pertinente a usted.

Esta garantía remplaza toda otra garantía, expresa o implícita, y es el único recurso en lo que respecta a los defectos del producto. Ningún concesionario, distribuidor, instalador ni ninguna otra persona está autorizada a modiﬁ car o extender esta Garantía Limitada ni a imponer obligación alguna a Peerless en relación con la venta de cualquier producto de Peerless®.

Esta garantía concede derechos especíﬁ cos creados por ley y es posible que usted, además, tenga otros derechos que varían de acuerdo con el Estado donde se encuentre.

GARANTIE LIMITÉE DE CINQ ANS

Peerless Industries, Inc. (« Peerless ») garantit aux utilisateurs ﬁ naux d’origine des produits PeerlessMD que lesdits produits ne présenteront aucun défaut de matériau ou de main-d’œuvre, dans la mesure où ils sont utilisés normalement, pendant une période de cinq ans à compter de la date d’achat par l’utilisateur ﬁ nal d’origine (mais en aucun cas plus de six ans après la date de fabrication du produit). Peerless, à sa discrétion, réparera ou remplacera tout produit non conforme aux termes de cette garantie, ou en remboursera le prix d’achat.

La durée de toute garantie implicite de qualité commerciale ou d'application à un usage particulier n'excédera en aucun cas la durée de la garantie applicable expressément stipulée plus haut. Certains états ou provinces n’autorisent pas la limitation de la durée d’une garantie implicite, et la limitation ci-dessus peut donc ne pas vous être applicable.

Cette garantie ne couvre pas les dommages causés par (a) un entretien ou des réparations effectués par l'acheteur ou une personne non autorisée par Peerless à effectuer un tel entretien ou de telles réparations, (b) un emballage inadéquat lors de l’expédition d’un produit retourné, (c) une installation incorrecte ou le non-respect des instructions ou mises en garde de Peerless lors de l'installation, l'utilisation ou le rangement du produit, ou (d) une mauvaise utilisation ou un accident survenu lors d’un transport ou autrement, y compris l'intervention de tiers et les cas de force majeure.

Peerless ne peut en aucun cas être tenu responsable de quelque dommage accessoire ou indirect que ce soit ni de dommages résultant du vol d’un quelconque produit, que celui-ci ait été ou non protégé par un dispositif de sécurité intégré à un produit PeerlessMD. Certains états ou provinces n’autorisent pas l'exclusion ou la restriction des dommages accessoires ou indirects, et il est possible que les restrictions ou exclusions ci-dessus ne s'appliquent pas à votre cas.

Les dispositions de cette garantie remplacent toute autre garantie expresse ou implicite et constituent le seul recours possible en cas de défectuosité d’un produit. Aucun marchand, distributeur, installateur ou autre personne n’est autorisé à modiﬁ er ou étendre la portée de cette garantie limitée, ni à imposer quelque obligation ce que soit à Peerless en ce qui concerne la vente de tout produit PeerlessMD.

Cette garantie offre des droits juridiques particuliers auxquels peuvent s’ajouter d’autres droits, susceptibles de varier d’une province ou d’un état à l’autre.

GARANTÍA LIMITADA DE CINCO AÑOS

2013-02-12 #:056-9066-7 (2017-07-07)

Page 26

Peerless Industries, Inc. („Peerless”) übernimmt gegenüber den ursprünglichen Endnutzern von Peerless®-Produkten die Gewährleistung,

BESCHRÄNKTEN FÜNFJÄHRIGEN GARANTIE

dass diese unter normalen Einsatzbedingungen für fünf Jahre ab Datum des Kaufs durch den ursprünglichen Endnutzer (aber in keinem Fall länger als sechs Jahre nach Herstellungsdatum des Produkts) frei von Material- und Verarbeitungsfehlern sind. Peerless repariert oder ersetzt nach eigenem Ermessen ein Produkt, das dieser Garantie nicht entspricht, oder erstattet den Kaufpreis dafür.

In keinem Fall überschreitet die Dauer einer stillschweigenden Garantie der handelsüblichen Qualität oder Eignung für einen bestimmten Zweck den Zeitraum der zutreffenden oben angegebenen ausdrücklichen Garantie. Manche Staaten lassen Begrenzungen der Dauer für stillschweigende Garantien nicht zu; die obige Begrenzung trifft also eventuell nicht auf Sie zu.

Diese Garantie gilt nicht bei Schäden, die aufgrund folgender Ursachen entstanden: (a) Wartung oder Reparatur durch den Kunden oder einer Person, die nicht von Peerless für die Durchführung solcher Wartungs- oder Reparaturarbeiten autorisiert wurde, (b) Nichtverwendung von geeigneter Verpackung bei der Rücksendung des Produkts, (c) falsche Installation oder Nichtbefolgung bzw. Nichtbeachtung von Peerless-Anweisungen oder -Warnhinweisen bei der Installation, Verwendung oder Lagerung des Produkts oder (d) Missbrauch oder Unfall, während des Transports oder anderweitig, einschließlich Handlungen Dritter und höherer Gewalt.

Auf keinen Fall haftet Peerless für Neben- oder Folgeschäden oder für Schäden, die aus dem Diebstahl eines Produkts entstehen, unabhängig davon, ob das Peerless®-Produkt durch eine mitgelieferte Sicherheitsvorrichtung gesichert war oder nicht. Manche Staaten lassen den Ausschluss oder die Beschränkung von Neben- oder Folgeschäden nicht zu; die obige Begrenzung trifft also eventuell nicht auf Sie zu.

Diese Garantie gilt anstelle von allen anderen ausdrücklichen oder stillschweigenden Garantien und ist das alleinige Rechtsmittel bei Produktdefekten. Kein Vertriebs- oder sonstiger Händler und keine mit der Installation beauftragte oder sonstige Person ist befugt, diese beschränkte Garantie zu ändern oder zu verlängern oder Peerless irgendwelche Verpﬂ ichtungen in Zusammenhang mit dem Verkauf eines Peerless®-Produkts aufzuerlegen.

Diese Garantie verleiht Ihnen bestimmte gesetzliche Rechte, und Sie verfügen u. U. über weitere Rechte, die sich von Staat zu Staat unterscheiden können.

Peerless Industries, Inc. ('Peerless') biedt de oorspronkelijke eindgebruiker van Peerless®-producten de garantie dat deze producten bij normaal gebruik vrij zijn van defecten in materiaal en fabricage gedurende een periode van vijf jaar vanaf de aankoopdatum door de oorspronkelijke eindgebruiker (maar in geen enkel geval langer dan zes jaar na de fabricagedatum). Peerless zal, naar eigen goeddunken, alle producten die niet aan deze garantie voldoen repareren of vervangen, dan wel de aankoopprijs ervan terugbetalen.

Onder geen enkele omstandigheid is de duur van enigerlei impliciete garantie van verkoopbaarheid of geschiktheid voor een bepaald doel langer dan de duur van de hierboven uiteengezette expliciete garantie. In sommige rechtsgebieden zijn beperkingen op de duur van een impliciete garantie niet toegestaan; de bovengenoemde beperking is dus mogelijk niet op u van toepassing.

Deze garantie is niet van toepassing op schade die wordt veroorzaakt door (a) service of reparaties die zijn verricht door de klant of door een andere persoon die niet door Peerless gemachtigd is om dergelijke service of reparaties te verrichten, (b) het onjuist en/of onvoldoende verpakken van het product wanneer het wordt geretourneerd, (c) de onjuiste installatie of het niet navolgen van de door Peerless verschafte aanwijzingen of waarschuwingen tijdens de installatie, het gebruik of de opslag van het product of (d) verkeerd gebruik of ongelukken, tijdens het transport of anderszins, met inbegrip van handelingen door derden en gevallen van force majeure.

Onder geen enkel beding kan Peerless aansprakelijk worden gesteld voor incidentele schade of gevolgschade of schade ten gevolge van de diefstal van enigerlei product, ongeacht of dit uitgerust is met een beveiligingsvoorziening, die mogelijk bij het Peerless®-product wordt geleverd. In sommige rechtsgebieden is de uitsluiting of beperking van incidentele schade of gevolgschade niet toegestaan; de bovengenoemde beperking of uitsluiting is mogelijk dus niet op u van toepassing.

Deze garantie vervangt alle andere garanties, expliciet of impliciet, en is het enige verhaal in geval van defecten aan het product. Geen enkele dealer, distributeur, installateur of andere persoon is gemachtigd om deze beperkte garantie aan te passen of te verlengen of om aan Peerless enigerlei verplichting op te leggen in verband met de verkoop van enigerlei Peerless®-product.

Deze garantie geeft u speciﬁ eke wettelijke rechten en u kunt mogelijk ook andere rechten hebben, die van land tot land en van staat tot staat kunnen verschillen.

GARANZIA QUINQUENNALE LIMITATA

Peerless Industries, Inc. (“Peerless”) garantisce agli utenti ﬁ nali originali di prodotti Peerless® che detti prodotti saranno privi di difetti nei materiali e nella lavorazione, in condizioni d'uso normali, per un periodo di cinque anni dalla data d'acquisto da parte dell'utente ﬁ nale originale (in ogni caso, non oltre sei anni dalla data di produzione del prodotto). A sua discrezione, Peerless sostituirà o riparerà, o restituirà il prezzo pagato, il prodotto non conforme a questa garanzia.

In nessun caso la durata di garanzie implicite di commerciabilità o idoneità ad uno scopo particolare non sarà più lunga del periodo dell’applicabile garanzia espresso, come sopra indicato. Alcuni stati non consentono limitazioni alla durata delle garanzie implicite; pertanto, la suddetta limitazione potrebbe non riguardare tutti gli utenti.

Questa garanzia non copre danni causati da (a) manutenzione o riparazione eseguita dal cliente o da persona non autorizzata dalla Peerless ad eseguire interventi di manutenzione o riparazione, (b) non utilizzo dell‘imballaggio corretto in occasione di restituzione del prodotto, (c) installazione scorretta o inosservanza delle istruzioni o delle avvertenze fornite dalla Peerless in sede di installazione, uso o conservazione del prodotto, oppure (d) uso improprio o incidente, in transito o in altra circostanza, compresi i casi di azioni compiute da terzi e causa di forza maggiore.

In nessun caso Peerless sarà responsabile di danni incidentali o consequenziali, o danni derivanti dal furto di un prodotto, anche se il prodotto sia o no protetto da un dispositivo di sicurezza eventualmente fornito con il prodotto Peerless®. Alcuni stati non consentono l’esclusione o la limitazione di danni incidentali o consequenziali; pertanto, la suddetta limitazione o esclusione potrebbe non riguardare tutti gli utenti.

Questa garanzia sostituisce ogni altra garanzia, espresso o implicita, ed è l’unico rimedio per i difetti di un prodotto. Nessun rivenditore, distributore, installatore o altra persona è autorizzata a modiﬁ care o estendere questa Garanzia Limitata, o imporre altre responsabilità alla Peerless in relazione alla vendita di un prodotto Peerless®.

Questa garanzia conferisce diritti di legge speciﬁ ci; l’utente può avere altri diritti diversi da stato a stato.

BEPERKTE GARANTIE VAN 5 JAAR

2013-02-12 #:056-9066-7 (2017-07-07)

Page 27

Peerless Industries, Inc. (“Peerless”) zaručuje původním koncovým uživatelům výrobků Peerless®, že budou bez vad na materiálu a

OMEZENÁ PĚTILETÁ ZÁRUKA

provedení, za podmínky běžného používání, po dobu pěti let od data nákupu původním koncovým uživatelem (ale v žádném případě ne déle než šest let po datu výroby výrobku). Společnost Peerless dle své volby opraví nebo vymění, anebo proplatí cenu nákupu jakéhokoliv výrobku, který nebude v pořádku ve stavu, který tato záruka pokrývá.

V žádném případě nebude trvání jakékoliv implicitní záruky prodejnosti nebo vhodnosti pro určitý účel delší než doba použitelné explicitní záruky, která je uvedena výše. Některé státy neumožňují omezení toho, jak dlouho může implicitní záruka trvat, takže výše uvedené omezení se na vás nemusí vztahovat.

Tato záruka nepokrývá škody způsobené (a) servisem nebo opravami provedeným/i zákazníkem nebo osobou, která nemá autorizaci pro takovýto servis nebo opravy ze strany společnosti Peerless, (b) opomenutím využití správného obalu při vracení výrobku, (c) nesprávnou instalací nebo nepostupováním dle pokynů nebo varování společnosti Peerless při instalaci, používání či skladování výrobku, nebo (d) zneužitím nebo nehodou, v přepravě nebo jinak, včetně případů zaviněných třetí stranou a vyšší mocí.

V žádném případě nebude společnost Peerless zodpovědná za náhodné nebo následné škody nebo škody vznikající z krádeže jakéhokoliv výrobku, ať už je zabezpečen bezpečnostním zařízením nebo ne, které může být dodáváno s výrobkem společnosti Peerless®. Některé státy neumožňují vyloučení nebo omezení náhodných nebo následných škod, takže výše uvedené omezení nebo vyloučení se na vás nemusí vztahovat.

Tato záruka se poskytuje místo jiných záruk, explicitních či implicitních, a je jediným prostředkem nápravy s ohledem na vady výrobku. Žádný obchodník, distributor, instalující osoba, nebo jakákoliv jiná osoba nemá autorizaci měnit nebo rozšiřovat tuto Omezenou záruku nebo ukládat jakoukoliv povinnost na společnost Peerless v souvislosti s prodejem jakéhokoliv produktu společnosti Peerless®.

Tato záruka poskytuje speciﬁ cká zákonná práva, a můžete mít také jiná práva, která se liší stát od státu.

Spoločnosť Peerless Industries, Inc. („Peerless“) zaručuje pôvodným koncovým užívateľom produktov Peerless®, že tieto produkty budú bez závad na materiáli a vypracovaní za podmienok bežného užívania po dobu päť rokov od odo dňa zakúpenia pôvodným koncovým užívateľom (ale v žiadnom prípade nie dlhšie ako šesť rokov odo dňa výroby produktu). Spoločnosť Peerless podľa vlastného uváženia produkt opraví alebo vymení, prípadne preplatí hodnotu akéhokoľvek zakúpeného produktu, ktorý nebude v súlade s touto zárukou.

V žiadnom prípade nebude trvanie akejkoľvek implicitnej záruky predajnosti alebo vhodnosti pre určitý účel dlhšie ako doba platnej explicitnej záruky, ktorá je uvedená vyššie. Niektoré štáty neumožňujú obmedzenie trvania implicitnej záruky, takže vyššie uvedené obmedzenie sa na vás nemusí vzťahovať.

Tato záruka nepokrýva škody spôsobené (a) následkom servisu alebo opráv vykonanými zákazníkom alebo osobou, ktorá nemá oprávnenie na takýto servis nebo opravy od spoločnosti Peerless, (b) nepoužitím správneho obalu pri vracaní produktu, (c) nesprávnou inštaláciou alebo nepostupovaním podľa pokynov alebo varovaní spoločnosti Peerless pri inštalácii, používaní či skladovaní produktu, alebo (d) zneužitím alebo nehodou, pri preprave alebo inak, vrátane prípadov zavinených treťou stranou a vyššou mocou.

Spoločnosť Peerless v žiadnom prípade nebude zodpovedná za náhodné nebo následné škody alebo škody vzniknuté z krádeže akéhokoľvek produktu, či už zabezpečeného alebo nezabezpečeného pomocou bezpečnostného zariadenia, ktoré môže byť súčasťou dodávky s produktom spoločnosti Peerless®. Niektoré štáty neumožňujú vylúčenie alebo obmedzenie náhodných alebo následných škôd, takže vyššie uvedené obmedzenie alebo vylúčenie sa na vás nemusí vzťahovať.

Tato záruka sa poskytuje namiesto iných záruk, explicitných či implicitných, a je jediným prostriedkom nápravy vo veci závady produktu. Žiadny predajca, distribútor, osoba vykonávajúca inštaláciu alebo akákoľvek iná osoba, nemajú oprávnenie meni Obmedzenú záruku alebo ukladať akúkoľvek povinnosť na spoločnosť Peerless v súvislosti s predajom akéhokoľvek produktu spoločnosti Peerless®.

Tato záruka poskytuje špeciﬁ cké zákonné práva a vy môžete mať tiež iné práva, ktoré sa líšia v závislosti od štátu.

ť alebo rozširovať túto

GARANTIA LIMITADA DE CINCO ANOS

A Peerless Industries, Inc. (“Peerless”) garante aos utilizadores ﬁ nais de produtos Peerless® que estarão isentos de defeitos de material e mão-de-obra, em condições de utilização normais, por um período de cinco anos a partir da data de compra pelo utilizador ﬁ nal original (mas em caso algum para além dos seis anos a partir da data de fabrico do produto). Ao seu critério, a Peerless irá reparar ou substituir ou reembolsar o preço de compra de qualquer produto que falhe a sua conformidade face a esta garantia.

Em nenhum circunstância, deverá a duração de qualquer garantia inplícita de comerciabilidade ou adequação a um determinado ﬁ m ser superior ao período aplicável da garantia expressa deﬁ nida acima. Alguns estados não permitem limitações à duração das garantias implícitas, pelo que a limitação acima pode não aplicar-se a si.

Esta garantia não cobre danos provocados por (a) serviços ou reparações realizados pelo cliente ou por uma pessoa não autorizada pela Peerless para a realização de tais serviços e reparações, (b) não utilização da embalagem adequada para a devolução do produto, (c) instalação incorrecta ou não observação das instruções ou avisos da Peerless ao instalar, utilizar ou guardar o produto ou (d) utilização indevida ou acidente em trânsito ou outras situações, incluindo casos de acções de terceiros e força maior.

Em nenhuma circunstância será a Peerless responsável por quaisquer danos acidentais ou consequentes resultantes do roubo de qualquer produto, assegurado ou não por um dispositivo de segurança, que poderá ser incluído com o produto Peerless®. Alguns estados não permitem a exclusão ou limitação de danos acidentais ou consequentes, pelo que a limitação acima poderá não aplicar-se a si.

Esta garantia encontra-se em ligação com todas as demais garantias, expressas ou implícitas e constitui a única solução relativamente a defeitos de produto. Nenhum representante, distribuidor, agente ou qualquer outra pessoa está autorizado a modiﬁ car ou prolongar esta Garantia Limitada ou impor qualquer obrigação à Peerless em ligação com a venda de qualquer produto Peerless®.

Esta garantia confere-lhe direitos legais especíﬁ cos e também poderá ter outros direitos que variam de estado para estado.

OBMEDZENÁ PÄŤROČNÁ ZÁRUKA

2013-02-12 #:056-9066-7 (2017-07-07)

Page 28

Peerless Industries, Inc. (bundan sonra “Peerless” olarak anılacaktır) Peerless® ürünlerinde normal kullanım koşulları altında orijinal son

BEŞ YILLIK SINIRLI GARANTİ

kullanıcının satın alma tarihinden itibaren beş yıl süreyle (ama her halükarda ürünün üretim tarihinden itibaren en fazla altı yıl süreyle) malzeme ve işçilik arızaları olmayacağını orijinal son kullanıcılara garanti eder. Bu garantiye uymayan bir ürün olduğunda Peerless takdir yetkisi kendisinde olmak üzere böyle ürünleri tamir edecek, yenisini verecek veya alım ﬁ yatını geri ödeyecektir.

Hiçbir durumda kastedilen satılabilirlik veya belli bir amaca uygunluk garantisinin süresi yukarıda açıkça belirtilen garanti süresini aşmayacaktır. Bazı ülkelerde verilen garantilerin süresi ile ilgili kısıtlama getirmeye izin verilmemektedir, böyle bir durumda bu kısıtlama sizin için geçerli olmayabilir.

Söz konusu arıza aşağıda belirtilen durumlar sonucu ortaya çıkmışsa garanti kapsamı dışındadır: (a) mü yetki vermediği kişiler tarafından tamir veya bakım yapılması, (b) ürünü geri gönderirken düzgün paketleme yapılmaması, (c) yanlış kurulum yapılması veya ürünü kurarken, kullanırken veya depo ederken Peerless’in talimatlarına veya uyarılarına uygun davranılmaması, (d) üçüncü taraﬂ ardan veya zorlayıcı sebeplerden bile kaynaklansa taşıma esnasında veya başka bir durumda başka amaçlarla kullanılması veya kaza olması.

Peerless, arızi veya dolaylı zararlardan, veya Peerless® ürünüyle birlikte verilmiş olabilecek bir güvenlik cihazıyla koruma altına alınmış olsun veya olmasın herhangi bir ürünün çalınmasından kaynaklanan zararlardan hiçbir şekilde sorumlu olmayacaktır. Bazı ülkelerde arızi veya dolaylı zararlarla ilgili sorumlulukların kaldı durumda bu kısıtlama veya kaldırma sizin için geçerli olmayabilir

Bu garanti açıktan veya ima yoluyla belirtilen diğer bütün garantilerin yerine geçer ve ürünle ilgili arızalarda tek geçerli garantidir. Hiçbir satıcı, dağıtıcı, kurucu veya başka bir kişi işbu Sınırlı Garantiyi değiştirme veya uzatma yetkisine veya herhangi bir Peerless® ürününün satışıyla ilgili olarak Peerless’e herhangi bir yükümlülük yükleme yetkisine sahip değildir.

Bu garanti size bazı özel yasal haklar vermektedir, ülkeden ülkeye değişen başka yasal haklarınız da olabilir

rılmasına veya kısıtlanmasına izin verilmemektedir, böyle bir

şteri tarafından veya Peerless’in

Peerless-AV

2300 White Oak Circle Aurora, IL 60502 Email: [email protected] Ph: (800) 865-2112 Fax: (800) 359-6500 www.peerless-av.com

Peerless-AV Europe

Unit 3 Watford Interchange, Colonial Way, Watford, Herts, WD24 4WP, United Kingdom Customer Care 44 (0) 1923 200 100 www.peerless-av.com

Peerless-AV de Mexico

Ave de las Industrias 413 Parque Industrial Escobedo Escobedo N.L Mexico 66050 Servicio al Cliente 01-800-849-65-77 www.peerless-av.com
