Peerless-AV DS-OM46ND-FLOOR, DS-OM55ND-FLOOR Installation Instructions

DS-OM46ND-FLOOR,

DS-OM55ND-FLOOR

46", 55"

(117, 140 cm)

MAX

100 lb

(45 kg)

ENG
ESP
FRN
DEU

NEL

ITL

ČEŠ

SLK
POR
TÜR

1

2019-03-19 #:150-9117-1

WARNING

ENG - This product is designed to be installed on wood stud or solid concrete oors. Hardware is included for
wood stud and solid concrete installation. Before installing make sure the supporting surface will support the
combined load of the equipment and hardware. Screws must be tightly secured. Do not overtighten screws or
damage can occur and product may fail. Never exceed the Maximum Load Capacity. Always use an assistant or
mechanical lifting equipment to safely lift and position equipment. This product is intended for indoor use only.
Use of this product outdoors could lead to product failure or personal injury. Be careful not to pinch ngers when
operating the mount. For support please call customer care at 1-800-865-2112.

ADVERTENCIA

ESP - Este producto está diseñado para ser instalado en montantes de madera o en suelos de concreto

macizo. Se incluyen los accesorios para la instalación en montantes de madera y en concreto macizo. Antes de
instalarlo, asegúrese de que la supercie de apoyo sostendrá la carga combinada del equipo y los jadores. Los
tornillos se tienen que jar rmemente. No apriete los tornillos en exceso, ya que se pueden dañar y el producto
podría fallar. Nunca exceda la Capacidad Máxima de Carga. Siempre cuente con la ayuda de un asistente o
utilice un equipo mecánico de izar para levantar y colocar el equipo con más seguridad. Este producto está
diseñado para uso en interiores solamente. Utilizar este producto en exteriores podría causar fallas del producto
o lesiones a individuos. Tenga cuidado de no pincharse los dedos cuando mueva el soporte. Si necesita ayuda,
por favor, llame a Servicio al Cliente de Peerless al 1-800-865-2112.

ADVERTISSEMENT

FRN - Ce produit est conçu pour une installation sur montants en bois ou des planchers en béton plein. Les
pièces de xation nécessaires à l’installation sur des montants en bois et du béton plein sont incluses. Avant de
procéder à l’installation, assurez-vous que la surface de support peut soutenir la charge totale de l’équipement
ainsi que des pièces de xation. Les vis doivent être serrées au maximum. Ne serrez pas trop les vis pour éviter
tout risque d’endommager le produit et de causer sa défaillance. Ne dépassez jamais la capacité de charge
maximale. Pour lever et positionner l’équipement en toute sécurité, faites-vous toujours aider par une autre
personne ou utilisez un dispositif de levage mécanique. Ce produit est conçu uniquement pour un usage intéri­eur. L’utilisation de ce produit à l’extérieur peut causer une défaillance du produit ou des blessures corporelles.
Prenez garde à ne pas vous pincer les doigts lorsque vous manipulez le support. Pour toute assistance, veuillez
contacter le service à la clientèle au 1-800-865-2112.

ACHTUNG

DEU - Dieses Produkt ist für die Anbringung an Holzständern oder Massivbetonböden ausgelegt. Die
Befestigungsteile zur Anbringung an Holzständern oder Massivbeton sind im Lieferumfang enthalten.
Vergewissern Sie sich vor der Anbringung, dass die tragende Fläche das Gesamtgewicht der Geräte und der
Befestigungsteile tragen kann. Die Schrauben müssen sicher angezogen werden. Ziehen Sie die Schrauben
nicht zu fest an, damit es nicht zu Beschädigungen und Versagen des Produkts kommt. Die maximale Trag­fähigkeit darf niemals überschritten werden. Ziehen Sie immer eine zusätzliche Person heran oder verwenden
Sie mechanische Hebegeräte, um Geräte sicher zu heben und zu positionieren. Dieses Produkt ist nur für den
Gebrauch innerhalb von Gebäuden bestimmt. Eine Verwendung dieses Produkts im Freien kann zu Produk­tausfall oder Personenschaden führen. Achten Sie beim Umgang mit dem Halter darauf, dass die Finger nicht
eingeklemmt werden. Falls Sie Unterstützung benötigen, wenden Sie sich bitte an den Kundendienst unter der
Telefonnummer 1-800-865-2112 (innerhalb der USA).

WAARSCHUWING

NEL - Dit product is ontworpen voor montage op houten wanden met staanders of massief betonnen vloeren.
Er wordt bevestigingsmateriaal meegeleverd voor montage op houten staanders en massief beton. De hiervoor
benodigde hardware is meegeleverd. Vóór de installatie dient u zich ervan te overtuigen dat het dragende op­pervlak het totaalgewicht van de apparatuur en de hardware aankan. Alle schroeven moeten stevig vastzitten.
Draai de schroeven niet te strak aan, want dit zou kunnen resulteren in schade en/of falen van het product. Het
maximale draagvermogen mag nooit worden overschreden. Belangrijke veiligheidstip: zorg er tijdens het optillen
en plaatsen van de apparatuur altijd voor dat u een helper of een mechanische henrichting ter beschikking hebt.
Dit product is uitsluitend bedoeld voor gebruik binnenshuis. Als dit product buitenshuis wordt gebruikt, zijn falen
van het product en letsel bij personen mogelijk. Let er tijdens het gebruiken van de bevestiging op dat uw vingers
niet beklemd raken. Voor ondersteuning kunt u terecht bij de afdeling Klantenzorg op 1-800-865-2112 (in de VS).

2

2019-03-19 #:150-9117-1

ITL - Questo prodotto deve essere installato su montanti in legno o un pavimento in calcestruzzo robusto. È
inclusa la viteria per l’installazione su montanti in legno o un pavimento in calcestruzzo robusto. Prima di iniziare
l’installazione, accertarsi che la supercie di supporto sia in grado di sorreggere il carico combinato unità/
dispositivi di ssaggio. Le viti devono essere strette in maniera ben salda. Non serrare le viti oltre il necessario,
altrimenti si rischiano danni o guasti al prodotto. Non superare mai la capacità massima di carico. Per sollevare e
posizionare senza rischi il prodotto, farsi aiutare da un’altra persona o usare un’unità meccanica di sollevamento.
Questo prodotto è indicato esclusivamente per uso all’interno. L’uso di questo prodotto all’esterno potrebbe
causare il malfunzionamento del prodotto o danni sici alla persona. Fare attenzione a non schiacciarsi le dita
durante l’uso del sostegno. Per assistenza, chiamare il servizio clienti al numero 1-800-865-2112.

VÝSTRAHA

AVVERTENZA

ČEŠ - Tento výrobek je navržen k instalaci na dřevěný trámek/sloupek nebo pevné betonové podlahy. Spojovací
prostředky k instalaci na dřevěný trámek/sloupek a pevný beton jsou součástí balení. Před instalací se ujistěte,
že nosná plocha unese kombinované zatížení zařízení a technického vybavení. Šrouby musí být pevně zajištěny.
Šrouby příliš neutahujte, nebo může dojít k poškození a produkt se může poškodit. Nikdy nepřekročte maximální
nosnost. Na bezpečné zvedání a umísťováni zařízení vždy používejte asistenta nebo mechanické zvedací
zařízení. Tento produkt je určen pouze pro použití v interiéru. Použití tohoto produktu v exteriéru by mohlo
způsobit selhání produktu nebo zranění osob. Při práci s držákem dávejte pozor, abyste si nesevřeli prsty. Pro
podporu volejte oddělení péče o zákazníky na čísle 1-800-865-2112.

VÝSTRAHA

SLK - Tento výrobok je navrhnutý k inštalácii na drevený trámik/sťlpik alebo pevné betónové podlahy. Spojova­cie prostriedky k inštalácii na drevený trámik/ sťlpik a pevný betón sú súčasťou balenia. Pred montážou overte,
či nosný povrch unesie kombinované zaťaženie zariadenia a vybavenia. Skrutky je potrebné pevne utiahnuť.
Skrutky nedoťahuje príliš silno, inak môže dôjsť k poškodeniu a poruche zariadenia. Nikdy neprekračujte max­imálnu nosnosť. Na bezpečné zdvíhanie a umiestňovanie zariadení vždy použite pomocníka alebo mechanické
zdvíhacie zariadenie. Tento produkt je určený len na použitie v interiéri. Pri použití tohto produktu v exteriéri by
mohlo dôjsť k jeho poruche alebo osobnému poraneniu. Pri práci s držiakom dávajte pozor, aby ste si nezovreli
prsty. Podporu získate v centre na podporu zákazníkov na čísle 1-800-865-2112.

AVISO

POR - Este produto foi projetado para ser instalado em traves de madeira ou pisos de betão armado. Inclui
ferragens para instalação em traves de madeira e betão armado. Antes de instalar, certique-se de que a
superfície de apoio suporta a carga combinado do equipamento e das ferragens. Os parafusos devem ser
bem apertados. Não aperte demasiado os parafusos, pois podem ocorrer danos ou falhas do produto. Nunca
exceder a Capacidade de carga máxima. Utilize sempre um assistente ou equipamento de elevação mecânica
para elevar e posicionar o equipamento em segurança. Este produto destina-se a utilização exclusivamente
em zonas interiores. A utilização deste produto em espaços exteriores poderá conduzir à falha do produto ou
ferimentos pessoais. Atenção para não prender os dedos ao utilizar o suporte. Para obter assistência, contacte
a equipa de apoio ao cliente através do número 1-800-865-2112.

UYARI

TUR - Bu ürün ahşap kiriş veya beton zeminler üzerine monte edilmek üzere tasarlanmıştır. Ahşap kiriş
veya beton montajı için gerekli montaj donanımı ürüne dahildir. Montaja başlamadan önce taşıyıcı yüzeyin
hem takacağınız donanımı hem de aksamı birlikte taşıyacağından emin olunuz. Vidalar sağlam bir şekilde
sıkıştırılmalıdır. Vidaları aşırı sıkmanız durumunda vidalara hasar verebilirsiniz ve ürün arızalanabilir. Azami Yük
Kapasitesini asla aşmayınız. Ekipmanı güvenli bir şekilde kaldırmak ve yerleştirmek için her zaman başka birin­den yardım alınız veya mekanik bir kaldırma donanımı kullanınız. Bu ürün yalnızca iç mekânlarda kullanılmak
üzere imal edilmiştir. Bu ürünün dış mekânda kullanılması ürün arızalarına veya yaralanmalara sebep olabilir.
Montaj sırasında parmaklarınızı sıkıştırmamaya dikkat ediniz. Destek almak için lütfen 1-800-865-2112 numaralı
telefondan müşteri hizmetlerini arayınız.

3

2019-03-19 #:150-9117-1

ENG

Symbols

ESP

Símbolos

FRN

Symboles

DEU

Symbole

NEL

Symbolen

Simboli

ITL

Symboly

ČEŠ

Symboly

SLK

Símbolos

POR

Semboller

TÜR

ENG

Do not overtighten screws.

ESP

No apriete de más los tornillos.

FRN

Ne pas trop serrer les vis.

DEU

Ziehen Sie die Schrauben nicht zu
fest an.

NEL

Draai de schroeven niet te strak aan.

ITL

Non stringere troppo le viti.

ČEŠ

Šrouby neutahujte příliš silně.
Skrutky neuťahujte príliš silno.

SLK

Não apertar demasiado os parafusos.

POR

Vidaları gereğinden fazla sıkmayın.

TÜR

ENG

WARNING

ESP

ADVERTENCIA

FRN

ADVERTISSEMENT

DEU

ACHTUNG

NEL

WAARSCHUWING
AVVERTENZA

ITL

VÝSTRAHA

ČEŠ

VÝSTRAHA

SLK

AVISO

POR

UYARI

TÜR

ENG

Skip to step.

ESP

Continúe con el
paso.

FRN

Passez à l’étape.

DEU

Weiter mit Schritt.

NEL

Ga door naar stap.

ITL

Vai al passo.
Přeskočte na krok.

ČEŠ

Preskočte na krok.

SLK

Saltar para o

POR

passo.

TÜR

Su adıma geç.

#

4

2019-03-19 #:150-9117-1

ENG

Tools Needed for Assembly.

ESP

Herramientas necesarias para el ensamblaje.

FRN

Outils nécessaires au montage.
Für den Zusammenbau erforderliche Werkzeuge.

DEU

Voor montage benodigd gereedschap.

NEL

Attrezzi necessari per l’assemblaggio.

ITL

Nástroje potřebné k montáži.

ČEŠ

Nástroje potrebné na montáž.

SLK

Ferramentas necessárias para a montagem.

POR

Montaj İçin Gerekli Aletler.

TÜR

3/8"

(10mm)

3/8"

(10mm)

To properly tighten screws: Tighten until screw

ENG

head makes contact, then tighten another 1/2
turn. Do not overtighten screws.

ESP

Apriete adecuado de los tornillos: Apriete hasta
que la cabeza del tornillo haga contacto y luego
apriete otra 1/2 vuelta. No apriete de más los
tornillos.
Pour bien serrer les vis : Serrez jusqu’à ce que

FRN

la tête de la vis entre en contact, puis serrez
encore d’un 1/2 tour. Ne serrez pas trop les vis.
Korrektes Festziehen der Schrauben: Ziehen

DEU

Sie die Schrauben fest, bis der Schraubenkopf
Kontakt hat, und dann um eine weitere 1/2
Umdrehung. Ziehen Sie die Schrauben nicht
zu fest an.
Ga als volgt te werk om de schroeven naar

NEL

behoren aan te draaien: Draai de schroef aan
totdat de kop het oppervlak raakt; maak daarna
nog een halve slag. Draai de schroeven niet te
strak aan.

ITL

Per stringere correttamente le viti: stringere no
a quando la testa della vite fa contatto, quindi
stringere di un altro 1/2 giro. Non stringere
eccessivamente.
Správné utažení šroubů: Utahujte, dokud se

ČEŠ

šroub nedostane do kontaktu, poté utáhněte
ještě půl otočky. Šrouby neutahujte příliš silně.
Správne utiahnutie skrutiek: Uťahujte, kým sa

SLK

skrutka nedostane do kontaktu, potom utiahnite

ešte pol otočky. Skrutky neuťahujte príliš silno.

POR

Para apertar correctamente os parafusos:
aperte até que a cabeça do parafuso
estabeleça contacto e, em seguida, aperte mais
1/2 volta. Não aperte demasiado os parafusos.

TÜR

Vidaları doğru bir şekilde sıkılamak için: Vida
başı temas edene kadar döndürün, sonra yarım
tur daha döndürün. Vidaları gereğinden fazla
sıkılamayın.

1

2

3

+1/2

4

5

2019-03-19 #:150-9117-1

ENG

Parts (Before beginning, make sure you have all parts shown below).

ESP

Piezas (antes de iniciar, asegúrese de tener todas las piezas siguientes).

FRN

Pièces (avant de commencer, assurez-vous d’avoir toutes les pièces illustrées ci-dessous).

DEU

Teile (Achten Sie vor Beginn der Arbeiten darauf, dass alle unten abgebildeten Teile vorhanden sind).

NEL

Onderdelen (hoort u zich ervan te overtuigen dat u alle onderdelen hebt, die hieronder te zien zijn).
Parti (prima di iniziare, accertarsi di disporre tutte le parti sotto indicate).

ITL

Díly (předtím, než začnete, připravte si všechny díly zobrazené níže).

ČEŠ

Diely (predtým, ako začnete, pripravte si všetky diely zobrazené nižšie).

SLK

Peças (antes de iniciar, certique-se de que tem todas as peças apresentadas em baixo).

POR

Parçalar (Başlamadan önce, aşağıda gösterilen bütün parçaların elinizde olduğundan emin olun).

TÜR

Parts List

A base plate 1 147-1113 147-1116
B side column 2 147-1114 147-1117

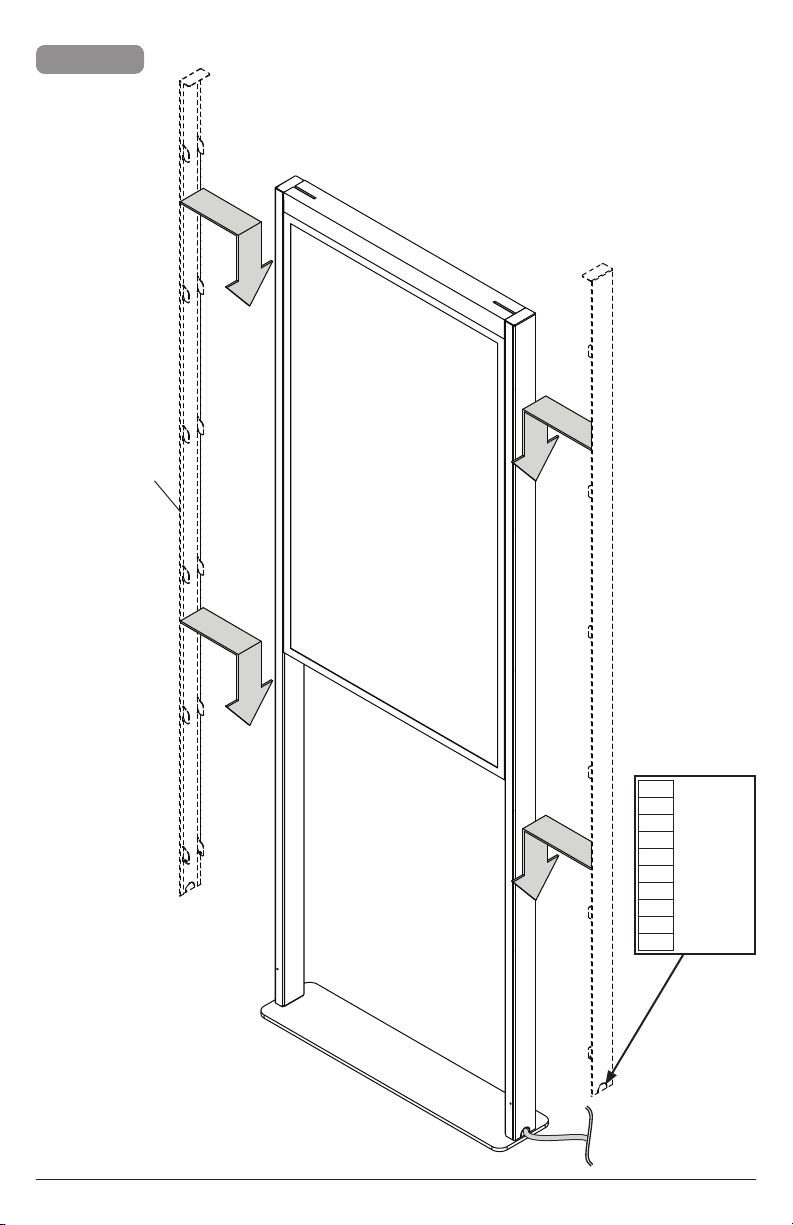

C side cover 2 147-1115 147-1118
D 4mm allen wrench 1 560-9646 560-9646
E 3" wood screw 4 520-1243 520-1243
F 10mm concrete anchor (not used) 4 590-0321 590-0321
G stud anchor with 5/16" hex nut 4 560-9743 560-9743
H M4 x 16mm socket pin screw 4 520-1087 520-1087

I M8 x 20mm socket pin screw 8 520-1120 520-1120

(1)

A

base plate

(4)

E

3" wood screw

DS-OM46ND-FLOOR
Part#

DS-OM55ND-FLOOR
Part#Description Qty

(2)

B

side column side cover

C

(2)

(4)

F

10mm concrete anchor

(4)

G

4mm allen wrench

6

D (1)

H

(4)

(8)

I

M8 x 20mmM4 x 16mmstud anchor with 5/16" hex nut

2019-03-19 #:150-9117-1

1

ENG

Wood joist/beam

ESP

Vigueta de madera

FRN

Solive de bois
Holzbalken

DEU

Houten dwarsbalk

NEL

Travetto di legno

ITL

Dřevěný nosník

ČEŠ

Drevený nosník

SLK

Trave de madeira

POR

Ahşap kiriş

TÜR

ENG

Concrete Floor.

ESP

Piso de concreto.

FRN

Plancher de béton.
Betonboden.

DEU

Betonvloer.

NEL

Pavimento in

ITL

calcestruzzo solido.
Betonová podlaha.

ČEŠ

Betónová podlaha.

SLK

Teto de betão.

POR

Beton Zemin.

TÜR

1a

1b

1a

WARNING

ENG - When installing Peerless mounts on a wood joist/beam covered with gypsum board (drywall), verify that
the joists or beams are a minimum of 2" x 4" nominal size. Do not install over gypsum board thicker than 5/8".

ADVERTENCIA

ESP - Cuando vaya a instalar soportes de Peerless en viguetas / vigas de madera recubiertas con yeso-cartón
(gypsum board) verique que todos las viguetas / vigas tengan un tamaño mínimo de 2" x 4". No instale en yeso­cartón (gypsum board) de más de 5/8" de grosor.

ADVERTISSEMENT

FRN - Lors de l’installation de supports Peerless sur des solives ou montants en bois recouverts de plaque de
plâtre (cloison sèche), assurez-vous que ceux-ci ont une taille nominale d'au moins 2 po x 4 po (5 cm x 10 cm).
Ne pas installer sur une plaque de plâtre dont l'épaisseur est supérieure à 5/8 po (16 mm).

ACHTUNG

DEU - Bei der Anbringung von Peerless-Halterungen an Holzträgern oder -balken mit Gipsplattenverkleidung
(Trockenwand) muss darauf geachtet werden, dass die Träger bzw. Balken über eine Nenngröße von mindestens
51 x 102 mm (2 x 4 Zoll) verfügen. Das Produkt darf nicht an einer Gipsplatte mit einer Dicke von mehr als
15,9 mm (5/8 Zoll) angebracht werden.

WAARSCHUWING

NEL - Wanneer u Peerless-bevestigingen op een houten balk monteert die met een gipswand is bedekt, con­troleer dan of de nominale afmeting van de balken minimaal 5 x 10 cm is. Niet monteren boven een gipswand die
dikker is dan 1,5 cm.

AVVERTENZA

ITL - Quando si installano supporti Peerless su travi in legno rivestite di cartongesso, vericare che le travi
abbiano dimensioni nominali di almeno 5 x 10 cm. Non installare su cartongesso di spessore superiore a 16 mm.

VÝSTRAHA

ČEŠ - Při instalaci Peerless stojanů na dřevěný nosník/trám pokrytý sádrokartonovou deskou (sádrokartonem)
si ověřte, že nosníky nebo trámy jsou minimálně 2" x 4" jmenovitého rozměru. Neinstalujte přes sádrokartonovou
desku silnější než 5/8".

VÝSTRAHA

SLK - Pri inštalácii Peerles stojanov na drevený nosník/trám pokrytý sadrokartónovou doskou (sadrokartónom) si
overte, že nosníky alebo trámy sú minimálne 2" x 4" menovitého rozmeru. Neinštalujte cez sadrokartónovú dosku
hrubšiu ako 5/8".

AVISO

POR - Ao instalar suportes Peerless em uma trave/viga de madeira coberta com placa de gesso (drywall),
verique se as traves ou vigas têm no mínimo 2" x 4" de tamanho nominal. Não instale sobre placas de gesso
com espessura superior a 5/8 ".

7

2019-03-19 #:150-9117-1

UYARI

TÜR - Peerless kaidelerini alçı panel (kartonpiyer) kaplı ahşap bir kirişe/direğe monte ederken kirişlerin veya
direklerin minimum 2 inç x 4 inç’lik nominal ebatta olduğunu doğrulayın. 5/8 inçten daha kalın alçı panel üzerine
monte etmeyin.

ENG

1a-1

Use stud nder to locate and
mark stud center lines.
Marque las líneas centrales

ESP

del montante.
Marquez la ligne médiane du

FRN

montant.
Markieren Sie die

DEU

Ständer-Mittellinien.
Markeer het midden van de

NEL

balken.

ITL

Contrassegna le linee
centrali dei montanti.

ČEŠ

Vyznačte střední linii stěny.
Vyznačte stredné čiary steny.

SLK

Marque as linhas centrais da

POR

escora.
Direk merkez hatlarını

TÜR

işaretleyin.

1a-2

ENG

Mark mounting holes on stud center lines.

ESP

Marque los oricios de montaje en las líneas
centrales del montante.
Marquez les trous de xation le long de la ligne

FRN

médiane du montant.
Markieren Sie die Montagelöcher auf den

DEU

Ständer-Mittellinien.
Markeer montagegaten op het midden van de

NEL

balken.
Contrassegna i fori di montaggio sulle linee

ITL

centrali dei montanti.
Na střední linii stěny vyznačte montážní otvory.

ČEŠ

Na stredné čiary steny vyznačte montážne otvory.

SLK

Marque os furos de montagem nas linhas

POR

centrais da escora.
Direk merkez hatları üzerinde montaj deliklerini

TÜR

işaretleyin.

A

8

2019-03-19 #:150-9117-1
