TransTube®258 EFX Operation Manual

For more information on other great Peavey products, go to your local Peavey dealer or online at www.peavey.com

2

Intended to alert the user to the presence of uninsulated “dangerous voltage” within the product’s
enclosure that may be of sufficient magnitude to constitute a risk of electric shock to persons.

Intended to alert the user of the presence of important operating and maintenance (servicing)
instructions in the literature accompanying the product.

CAUTION: Risk of electrical shock — DO NOT OPEN!
CAUTION: To reduce the risk of electric shock, do not remove cover. No user serviceable parts inside. Refer

servicing to qualified service personnel.
WARNING: To prevent electrical shock or fire hazard, do not expose this appliance to rain or moisture. Before

using this appliance, read the operating guide for further warnings.

Este símbolo tiene el propósito, de alertar al usuario de la presencia de “(voltaje) peligroso” sin ais­lamiento dentro de la caja del producto y que puede tener una magnitud suficiente como para constituir
riesgo de descarga eléctrica.

Este símbolo tiene el propósito de alertar al usario de la presencia de instruccones importantes sobre la
operación y mantenimiento en la información que viene con el producto.

PRECAUCION: Riesgo de descarga eléctrica ¡NO ABRIR!
PRECAUCION: Para disminuír el riesgo de descarga eléctrica, no abra la cubierta. No hay piezas útiles dentro.

Deje todo mantenimiento en manos del personal técnico cualificado.
ADVERTENCIA: Para evitar descargas eléctricas o peligro de incendio, no deje expuesto a la lluvia o humedad

este aparato Antes de usar este aparato, Iea más advertencias en la guía de operación.

Ce symbole est utilisé dans ce manuel pour indiquer à l’utilisateur la présence d’une tension dangereuse
pouvant être d’amplitude suffisante pour constituer un risque de choc électrique.

Ce symbole est utilisé dans ce manuel pour indiquer à l’utilisateur qu’il ou qu’elle trouvera d’importantes
instructions concernant l’utilisation et l’entretien de l’appareil dans le paragraphe signalé.

ATTENTION: Risques de choc électrique — NE PAS OUVRIR!

ATTENTION: Afin de réduire le risque de choc électrique, ne pas enlever le couvercle. Il ne se trouve à l’intérieur

aucune pièce pouvant être reparée par l’utilisateur. Confiez I’entretien et la réparation de l’appareil à un réparateur
Peavey agréé.

AVERTISSEMENT: Afin de prévenir les risques de décharge électrique ou de feu, n’exposez pas cet appareil à la
pluie ou à l’humidité. Avant d’utiliser cet appareil, lisez attentivement les avertissements supplémentaires de ce
manuel.

Dieses Symbol soll den Anwender vor unisolierten gefährlichen Spannungen innerhalb des Gehäuses
warnen, die von Ausreichender Stärke sind, um einen elektrischen Schlag verursachen zu können.

Dieses Symbol soll den Benutzer auf wichtige Instruktionen in der Bedienungsanleitung aufmerksam
machen, die Handhabung und Wartung des Produkts betreffen.

VORSICHT: Risiko — Elektrischer Schlag! Nicht öffnen!
VORSICHT: Um das Risiko eines elektrischen Schlages zu vermeiden, nicht die Abdeckung enfernen. Es befinden

sich keine Teile darin, die vom Anwender repariert werden könnten. Reparaturen nur von qualifiziertem
Fachpersonal durchführen lassen.

ACHTUNG: Um einen elektrischen Schlag oder Feuergefahr zu vermeiden, sollte dieses Gerät nicht dem Regen
oder Feuchtigkeit ausgesetzt werden. Vor Inbetriebnahme unbedingt die Bedienungsanleitung lesen.

3

IIMMPPOORRTTAANNTT SSAAFFEETTYY IINNSSTTRRUUCCTTIIOONNSS

WWAARRNNIINNGG::

When using electrical products, basic cautions should always be followed, including the following:

1. Read these instructions.

2. Keep these instructions.

3. Heed all warnings.

4. Follow all instructions.

5. Do not use this apparatus near water.

6. Clean only with a dry cloth.

7. Do not block any of the ventilation openings. Install in accordance with manufacturer’s instructions.

8. Do not install near any heat sources such as radiators, heat registers, stoves or other apparatus (including
amplifiers) that produce heat.

9. Do not defeat the safety purpose of the polarized or grounding-type plug. A polarized plug has two blades with one
wider than the other. A grounding type plug has two blades and a third grounding plug. The wide blade or third
prong is provided for your safety. If the provided plug does not fit into your outlet, consult an electrician for
replacement of the obsolete outlet.

10. Protect the power cord from being walked on or pinched, particularly at plugs, convenience receptacles, and the
point they exit from the apparatus.

11. Only use attachments/accessories provided by the manufacturer.

12. Use only with a cart, stand, tripod, bracket, or table specified by the manufacturer, or sold with the apparatus. When
a cart is used, use caution when moving the cart/apparatus combination to avoid injury from tip-over.

13. Unplug this apparatus during lightning storms or when unused for long periods of time.

14. Refer all servicing to qualified service personnel. Servicing is required when the apparatus has been damaged in

any way, such as power-supply cord or plug is damaged, liquid has been spilled or objects have fallen into the
apparatus, the apparatus has been exposed to rain or moisture, does not operate normally, or has been dropped.

15. Never break off the grounding pin. Write for our free booklet "Shock Hazard and Grounding." Connect only to a
power supply of the type marked on the unit adjacent to the power supply cord.

16. If this product is to be mounted in an equipment rack, rear support should be provided.

17. Exposure to extremely high noise levels may cause a permanent hearing loss. Individuals vary considerably in
susceptibility to noise-induced hearing loss, but nearly everyone will lose some hearing if exposed to sufficiently
intense noise for a sufficient time. The U.S. Government’s Occupational and Health Administration (OSHA) has
specified the following permissible noise level exposures:

Sound Duration Per Day In Hours Sound Level dBA, Slow Response

890
692
495
397
2100

1 1/2 102

1105

1/2 110

1/4 or less 115

According to OSHA, any exposure in excess of the above permissible limits could result in some hearing loss. Ear plugs or protectors to the
ear canals or over the ears must be worn when operating this amplification system in order to prevent a permanent hearing loss, if exposure
is in excess of the limits as set forth above. To ensure against potentially dangerous exposure to high sound pressure levels, it is
recommended that all persons exposed to equipment capable of producing high sound pressure levels such as this amplification system be
protected by hearing protectors while this unit is in operation.

SSAAVVEE TTHHEESSEE IINNSSTTRRUUCCTTIIOONNSS!!

TRANSTUBE®258 EFX

Combining today’s hottest effects with the killer tone of Peavey’s patented TransTube circuitry, the
EFX Series offers unbelievable replication of tube amp characteristics. Nine footswitchable digital
effects allows this two-channel amp to create a vast array of awesome sounds, without using
external effects processors. The TransTube 258 EFX is a ruggedly constructed unit representing
years of research and development in amplifier design and manufacturing. From user-friendly
controls to specially voiced speakers, these amps demonstrate Peavey’s commitment to quality
performance and unsurpassed durability. Plugging into an EFX amp puts the sound you want at your
discretion, allowing you to concentrate on the reason you play...the music!

FEATURES

258 EFX

• 25 W into 8 Ohms

• 8" Blue Marvel®speaker

• Clean and lead channels with 3-band EQ and vintage/modern EQ voicing switch

• 9 digital effects

- Tremolo - Octaver - Rotary speaker

- Funk wah - Delay - Reverb

- Flanger - Chorus - Phaser

• Headphone jack

• CD input

• Can be used with PFC 3 footswitch (not included)

4

ENGLISH

5

FEATURES AND CONTROLS

REAR PANEL

(1) AC POWER CORD (Under chassis)

This line cord provides the AC power to the unit. Connect the line cord to a properly grounded
AC supply. Damage to the equipment may occur if improper line voltage is used. (See voltage
marking on unit.) Never remove or cut the ground pin of the line cord plug.

Note for UK only

If the colors of the wires in the mains lead of this unit do not correspond with the colored
markings identifying the terminals in your plug, proceed as follows: (1) The wire that is
colored green and yellow must be connected to the terminal that is marked by the letter E,
the earth symbol, colored green, or colored green and yellow. (2) The wire that is colored
blue must be connected to the terminal that is marked with the letter N or the color black. (3)
The wire that is colored brown must be connected to the terminal that is marked with the
letter L or the color red.

(2) POWER SWITCH

Press the switch to the “ON” position to apply power to the unit.

(3) REMOTE SWITCH CONNECTOR

This 8-pin DIN connector is provided for the connection of the PFC 3 footswitch (not
included). The footswitch cable should be connected before the amp is powered up.
See the FOOTSWITCH section of this manual for explanation of switch operation.

(4) HEADPHONE JACK

This stereo jack allows signal to flow to both sides of any stereo headset. A monaural headset
may be used, but it is not recommened.

(5) CD/INPUT

The CD/INPUT can be used to route the headphone out signal of a CD player, tape player,
etc. into your Peavey TransTube

®

258 EFX amplifier. Connect the CD or tape headphone
output using a shielded cable to the CD/INPUT jack. This signal is mixed with the guitar
signal but is not affected by the EQ.

1 2 3 4 5

FRONT PANEL

(6) INPUT

Input jack will accept signals from all types of guitar pickups. Be sure to use a high quality
shielded instrument cable to connect the guitar to the amplifier.

(7) VOLUME

Controls the volume level of the Clean channel and is not affected by the Lead, Pre or Post
Gain controls.

(8) PRE GAIN

Controls the input volume level of the Lead channel. The Pre Gain can be used to control the
distortion level in the Lead channel. To obtain more distortion simply increase the Pre Gain
and set the Post Gain (9) to the desired volume level.

(9) POST GAIN

Controls the overall volume level of the Lead channel. The final level adjustment should be
made after the desired sound has been achieved.

(10) MODERN/VINTAGE SWITCH

This switch allows you to instantly change the voicing to reflect the tones of modern and
vintage amplifiers. The MODERN position maintains a warm, standard voicing. The VINTAGE
position changes the overall function of the EQ and adds a hint of brightness to emulate
some classic amp designs. Experiment with this switch, along with the EQ (11) adjustments,
to capture your desired tone. You may refer to the Recommended Settings on page 6 for
some creative starting points.

(11) LOW, MID AND HIGH EQ

Passive tone controls that regulate the low, mid and high frequencies, respectively.

(12) CHANNEL SELECT

This switch selects the channel (Lead or Clean). The ACTIVE CHANNEL LEDs (13) indicate
the active channel — green for Clean; red for Lead.

(13) ACTIVE CHANNEL LEDs

These indicators signify the active channel. Green indicates Clean channel activation; red
indicates Lead channel activation.

6

6 7 8 9 10 12 14 15 16

13

11

7

(14) EFX ADJUST

Pressing this control selects the effect. A yellow LED adjacent to the effect name will
illuminate to indicate the selected effect. Rotating this control clockwise changes the
parameter of the active effect according to the descriptions below. The surrounding LED ring
indicates relative value of the parameter being adjusted.

EFX ADJ PARAMETERS

Tremolo - Rate increase Funk Wah - Sensitivity increase
Octaver - Wet/Dry mix Rotary Speaker - Rate increase
Flanger - Rate increase Phaser - Rate increase
Chorus - Rate increase/depth decrease

EFX amps are built with factory settings loaded into the presets. To return to the factory
settings, press and hold both the EFX ADJUST (14) and DELAY (16) controls while turning
the amp on.

(15) REVERB

This control adjusts the overall reverb level. The surrounding LED ring indicates level.

(16) DELAY

This control adjusts delay type, time, and volume. Three types of delay are available: SLAP (1
repeat), ECHO (3 - 4 repeats), or INFINITE (5 - 6 repeats). The LEDs in each section of the
control indicate which type is active and volume level. Pressing the control twice sets the
delay time to interval between presses.

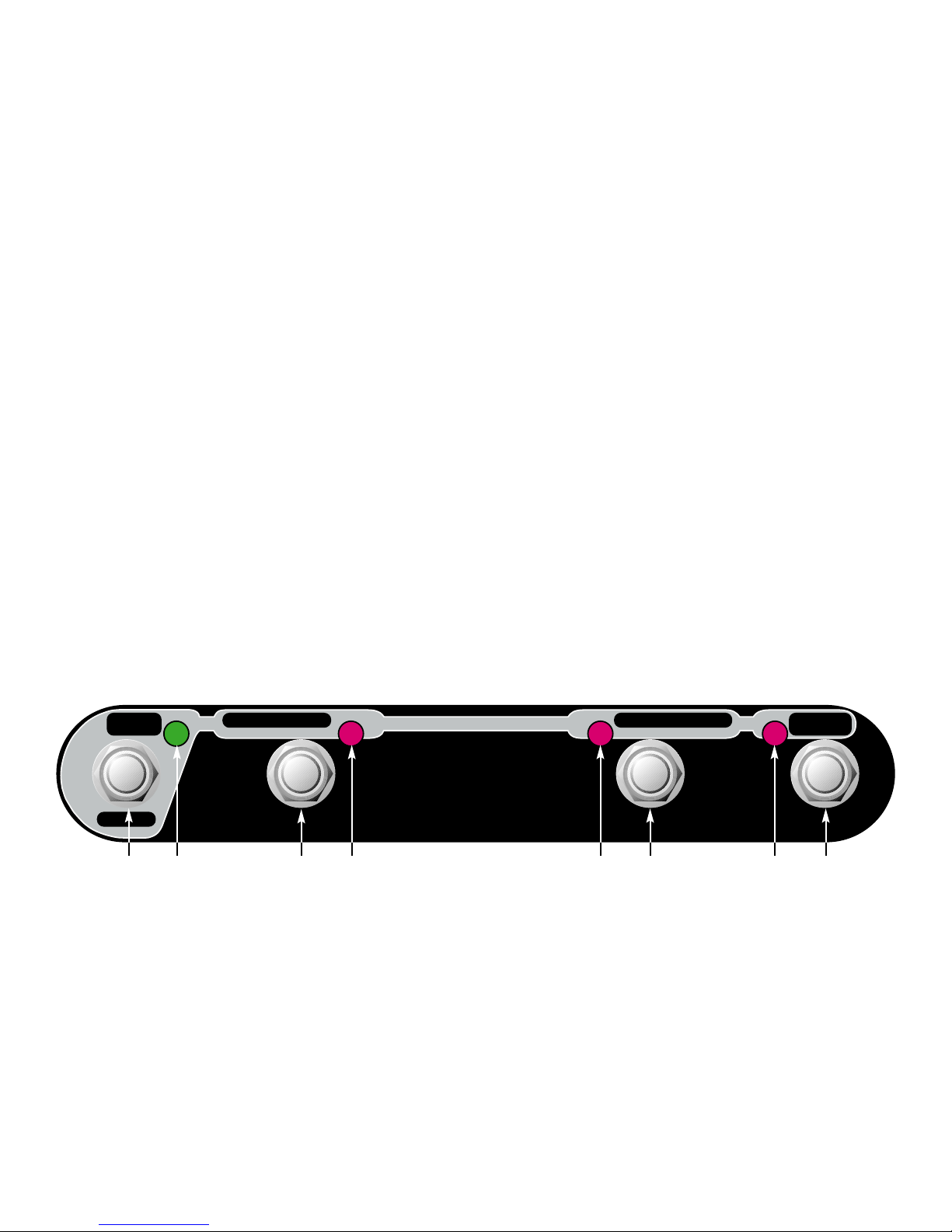

FOOTSWITCH (NOT INCLUDED)

MODE SELECT

The PFC 3 footswitch operates in two modes: EFX Select mode and Preset Select mode.
Pressing the MODE SWITCH (17) selects between the two modes. The active mode is
indicated by the MODE LED (18). Illumination of the LED indicates EFX Select Mode; a dark
LED indicates Preset Select Mode. Controls and indicators 19-24 perform different functions
relative to the active mode.

EFX SELECT MODE
NOTE: When entering this mode, the current preset will remain active.

In this mode, PRESET 1 (19) selects between the Lead and Clean channels. The CHANNEL
LED (20) will illuminate when the Lead channel is active. PRESET 2 (22) toggles between
two effects and their respective settings. This switch may be used as an on/off switch if one of
the settings has no effects active. To use the MODULATION LED (21) as a status indicator,
the “off” (or lower setting) should be made with the LED dark, and the “on” (or higher setting)

17 18 19 20 21 2322 24

EFX

SELECT

CHANNEL

MODULATION

TM

DELAY

REVERB

PFC 3

1

MODE

PRESET

DOUBLE-CLICK

TO STORE PRESET

23

PRESET PRESET

made with the LED illuminated. PRESET 3 (24) toggles between two reverb and delay
settings. As with effects settings, this switch may be used as an on/off for reverb and delay.
Both functions change simultaneously when this switch is depressed.

PRESET SELECT MODE

In this mode, all three switches control effects presets. Their corresponding LEDs indicate
which preset is active. Once desired settings are achieved utilizing the effects controls on the
front panel, double-click one of the Preset switches (14, 22, or 24) to store the settings.
To return to the last saved settings for a Preset, press the desired Preset switch once.

For a detailed explanation on creating and storing presets, refer to the TWEAK FEATURES
section of this manual on the following page.

8

9

TWEAK FEATURES

EFX amplifiers offer hidden features to further adjust the parameters of the digital effects. In addition
to the adjustments described in the EFX ADJ PARAMETERS section of this manual, additional
tweaks may be made to customize effects to user preference. Tweaks are made by pressing and
holding the EFX ADJUST (14) control while simultaneously rotating the REVERB (15) control.
The EFX ADJUST control must be pressed for at least one second to enter Tweak Mode. Reverb

setting will not be affected while in Tweak Mode. The LED ring surrounding the control will now
reflect the value of the effect being tweaked. As in standard parameter changes, the effect being

tweaked will be the active effect as indicated by the LED adjacent to the effect name.

TWEAK ADJ PARAMETERS

Tremolo - Intensity Funk Wah - Decay time Phaser - Depth
Flanger - Depth Rotary Speaker - Wet/Dry mix Chorus - Wet/Dry mix

To recover the factory settings for both Standard and Tweak Modes, press the EFX ADJUST (14)
control and hold for one second to enter Tweak Mode, then press the DELAY (16) control.

CREATING AND STORING A CUSTOM PRESET

The following steps explain the creation and storage of two different effects/settings, as well as two
different settings for Delay/Reverb. The Flanger and Octaver effects were selected at random.
These steps will accomplish custom presets using any of the effects.

1. Assure the footswitch is in the EFX Select Mode by pressing the MODE SWITCH (17) if
necessary. The MODE LED (18) will illuminate.

2. Use PRESET 1 (19) to select Lead or Clean channel. The CHANNEL LED (20) will illuminate
for Lead channel.

3. Select the position of PRESET 2 (22). The MODULATION LED (21) may be illuminated or
dark at the discretion of the user.

4. Select Flanger and adjust rate to preference using the EFX ADJUST (14) control on the front
panel (standard adjustment).

5. Press and hold the EFX ADJUST (14) control while adjusting Flanger depth to preference
with the REVERB (15) control on the front panel (tweak).

6. Press PRESET 2 (22) to change to the other Modulation position.The MODULATION LED
(21) will illuminate or go dark depending on its status in step 5.

7. Select Octaver and adjust wet/dry mix to preference using the EFX ADJUST (14) control on
the front panel (standard adjustment).

8. Select the position of PRESET 3 (24). The DELAY/REVERB LED (23) may be illuminated or
dark at the discretion of the user.

9. Adjust reverb to preference using the REVERB (15) control on the front panel.

10. Press PRESET 3 (24) to change to the other Delay/Reverb position. The DELAY/REVERB
LED (23) will illuminate or go dark depending on its status in step 10.

11. Adjust delay type, time, and volume to preference using the DELAY (16) control.

12. Set the position of PRESET 2 (22) and PRESET 3 (24) to the settings preferred as defaults.
(Default setting is the one that is active when the preset is selected.)

13. Press the MODE SWITCH (17) to return to the Preset Mode.

14. Double-click PRESET 1, 2, or 3 (19, 22, or 24) to store the settings in that location.

10

TRANSTUBE®258 EFX

RECOMMENDED SETTINGS

NOTE: Tone settings given are general recommendation and will vary depending on make of
guitar and type of pickup.

Metal

Adjust

to T aste

Medium Distortion

Adjust

to T aste

Country Lead

Adjust

to T aste

Adjust

to T aste

Adjust

to T aste

Adjust

to T aste

Adjust

to T aste

11

POWER AMP SECTION:

Rated Power and Load:

25 W RMS into 8 Ohms

Power @ Clipping (Typically):

(5% THD, 1 kHz, 120 V AC
line)
25 W RMS into 8 Ohms

Total Harmonic Distortion:

Less than 0.5%m 100 mW to
10 W RMS, 60 Hz to 10 kHz,
8 W (typically below 0.2%)

Power Consumption:

50 W, 50/60 Hz, 120 V AC

PREAMP SECTION:

The following specs are measured
@ 2 kHz with the controls preset as
follows:

Channel Select Normal (Out)
Low and High @ 10
Mid @ 0

Pre Gain and Post Gain @ 10
Reverb @ 0
Nominal Levels are with

Nominal Gain @ 5

Minimum Levels are with

Minimum Gain @ 10

All effects “OFF”

Preamp Input (Normal
Channel):

Impedance: High Z, 1 M Ohm
Nominal Input Level: -6 dBV,

70 mV RMS

Maximum Input Level: 0 dBV,

1 V RMS

CD/TAPE INPUT:

Input Impedance: 100 k Ohms
Nominal Input Level:

.5 V RMS, -6 dBV
(Stereo jack designed for use
with stereo headphone outputs
on CD/tape players)

Headphone Output:

Load Impedance:

8 Ohms or greater

Nominal Power Output:

20 mW into 8 Ohms
(Stereo jacks, monaural
signal disconnects internal
speaker when phone plug is
inserted.)

System Hum and Noise @
Nominal Input Level:

(20 Hz to 20 kHz unweighted)
62 dB below rated power

Equalization:

Special low, mid, and high
passive type EQ

TRANSTUBE®258 EFX SPECIFICATIONS

This block diagram shows signal flow within the unit. In order to thoroughly understand

the unit’s functions, please study the block diagram carefully.

TRANSTUBE®258 EFX BLOCK DIAGRAM

SSppeecciiffiiccaattiioonnss aarree ssuubbjjeecctt ttoo cchhaannggee wwiitthhoouutt nnoottiiccee..

INPUT

HIGH GAIN AMP

PRE

LEAD

CLEAN

VOLUME

POST

MODERN

VINTAGE

SWITCH

LOW MID HIGH

DIGITAL
EFFECTS

FOOTSWITCH

HEADPHONE

POWER

AMP

CD/TAPE

8 OHM SPEAKER

TRANSTUBE®258 EFX

Combinant un processeur d’effets modernes avec l’incroyable sonorité du circuit breveté Peavey
TransTube, les amplis EFX vous permettent d’obtenir une mutitude de sonorités différentes, y
compris celles habituellement réservées aux amplificateur classiques à lampes et le processeur
d’effets interne comprend tous les effets standarts rencontrés dans le monde de la guitare. Le
Transtube 258 EFX est de fabrication robuste et résulte de nombreuses années d’expérience dans
ce domaine. Sa simplicité d’utilisation malgrès des possibilités insoupconnées en fait une unité
idéale pour de très nombreuses applications, tout en vous laissant vous concentrer sur le plus

important....la musique!

FEATURES

258 EFX

• 25 W sous 8 Ohms

• Haut-parleur 8" Blue Marvel

®

• Canaux clair et saturé avec equalisation 3 bandes et interrupteur vintage/modern

• 9 effets digitaux

- Tremolo - Octaver - Rotary speaker

- Funk wah - Delay - Reverb

- Flanger - Chorus - Phaser

• Prise casque d’écoute

• Entrée CD

• Peut être piloté par le pédalier PFC 3 (non inclu)

12

FRANÇAIS

CARACTERISTIQUES ET CONTROLES

PANNEAU ARRIERE

(1) AC POWER CORD (Under chassis)

Ce cordon vous permet de connecter votre unité à une source d’alimentation électrique.
Utiliser une prise correctement liée à la terre pour votre propre sécurité et celle de votre
unité.

(2) POWER SWITCH

Positionner cet interrupteur sur la position ‘ON’ pour mettre votre unité sous tension.

(3) REMOTE SWITCH CONNECTOR

Cette fiche 8-pin DIN est prévue pour recevoir un pédalier PFC 3 (non-inclu). Ce cable doit
être connecté avant la mise sous tension de votre unité.

(4) HEADPHONE JACK

Cette sortie Jack 1/4" stéréo (TRS) accepte tout casque standard. En utilisant cette sortie,
vous coupez le signal de l’ampli de puissance (pas de son en sortie aux haut-parleurs),
idéale pour une application silencieuse.

(5) CD/INPUT

Cette entrée vous permet de connecter tout système de lecture de niveau Ligne (lecteur CD,
K7, MD,...) avec votre Transtube 258 EFX. Utilisez un cable blindé pour cette connexion. Le
signal est mixé avec celui de la guitare mais n’est pas affecté par les équalisations.

13

1 2 3 4 5

PANNEAU AVANT

(6) INPUT

Entrée prévue pour la plupart des instruments.Assurez-vous d’utiliser un cable blindé de
haute qualité pour relier votre guitare à votre amplificateur.

(7) VOLUME

Contrôle le volume général du canal Clair. Ce volume ne sera pas affecté par les contrôles
de gain du canal saturé.

(8) PRE GAIN

Contrôle le niveau d’entrée du canal Crunch. En tournant ce contrôle dans le sens horaire, le
niveau de saturation du signal est accru.

(9) POST GAIN

Contrôle le niveau général du canal Crunch. Ce contrôle doit être ajusté une fois que vous
avez trouvé votre son et peut être considéré comme le contrôle de volume du canal Crunch.

(10) MODERN/VINTAGE SWITCH

Ce commutateur vous permet de changer instantanément l’agencement sonore pour repro
duire les tonalités des amplificateurs modernes et vintage. La position moderne donne un son
naturel chaud alors qu’en mode vintage, vous obtiendrez un son plus clair et des contrôles
d’EQ différents.

(11) LOW, MID AND HIGH EQ

Equalisation passive vous permettant de controler le niveau des fréquences basses,
mediums et aigues dans votre signal.

(12) CHANNEL SELECT

Ce sélecteur vous permet de choisir le canal actif de votre unité (Clair ou Saturé). La Led
correspondante (13) indique le canal actuellement actif, vert pour le canal clair et rouge pour
le saturé.

(13) ACTIVE CHANNEL LEDs

Ces indicateurs signalent le canal actuellement actif de votre unité. Une illumination verte
indique que le canal clair est actif, alors qu’une illumination rouge indique le canal saturé.

14

6 7 8 9 10 12 14 15 16

13

11

(14) EFX ADJUST

Appuyez sur ce contrôle pour sélectionner l’effet. Une Led jaune adjacente au nom de l’effet
vous indique la sélection actuelle. En tournant ce contrôle horairement, vous modifiez le
paramètre de l’effet sélectionné suivant le descriptif ci-dessous. La ‘ceinture’ de Leds indique
une valeur relative du paramètre en cours de modification.

EFX ADJ PARAMETERS

Tremolo - Rate increase Funk Wah - Sensitivity increase
Octaver - Wet/Dry mix Rotary Speaker - Rate increase
Flanger - Rate increase Phaser - Rate increase

Chorus - Rate increase/depth decrease
Les unités EFX sont assemblées avec des valeurs d’usine prédéterminées. Pour revenir aux
paramètres d’usine, enfoncez et maintenez pendant la mise sous tension les boutons EFX
ADJUST (14) et DELAY (16).

(15) REVERB

Ce contrôle vous permet d’ajuster le niveau de réverbération dans votre signal. La ‘ceinture’
de Leds indique le niveau actuel.

(16) Ce contrôle vous permet de sélectionner le type de délai, au nombre de trois dans les unités

EFX: SLAP (1 répétition), ECHO (3-4 répétitions), ou INFINITE (5-6 répétitions). Les Leds
dans chaque section du contrôle vous indique le type de délai ainsi que son volume. Appuyez
sur ce contrôle 2 fois donnera donnera un délai où l’interval sera celui entre les ‘appuis’.

PEDALIER (NON INCLU)

MODE SELECT

Le pédalier PFC 3 fonctionne sous 2 modes: EFX Select et Preset Select. Appuyez sur le
sélecteur de mode (17) pour passer de l’un à l’autre. Le mode actif est indiqué par la Led
(18). La Led illuminée indique le mode de sélection d’effets (EFX SELECT) alors qu’éteinte
indique le mode de séction de presets (PRESET SELECT). Les contrôles et indicateurs 19­24 ont des fonctions différentes suivant le mode de votre pédalier.

EFX SELECT MODE

Dans ce mode, les trois interrupteurs controlent les effets présélectionnés. Leurs leds
correspondantes indiquent la preset active. Lorsque vous avez obtenu un son satisfaisant
grace aux contrôles de la face avant de votre EFX, double-cliquez sur l’un des

interrupteurs de preset (14, 22, ou 24) pour mémoriser vos réglages sur cette preset.

Pour retourner à l’une des preset, appuyer une seule fois sur l’interrupteur correspondant.
Reportez-vous au paragraphe ‘Trucs et Astuces’ de ce manuel pour de plus amples details.

15

17 18 19 20 21 2322 24

EFX

SELECT

CHANNEL

MODULATION

TM

DELAY

REVERB

PFC 3

1

MODE

PRESET

DOUBLE-CLICK

TO STORE PRESET

23

PRESET PRESET

MODE EFX SELECT
NOTE: Une fois que vous entrez dans ce mode, la preset sélectionnée reste active.

Dans ce mode, l’interrupteur 1 (19) change la sélection du canal actif (Clair/Saturé). La Led
de canal (20) s’illuminera pour indiquer l’activation du canal saturé. L’interrupteur 2 (22) vous
permet de passer d’une mémoire à l’autre pour le paramétre de l’effet (Chaque paramètre
d’effet possède 2 mémoires accessibles uniquement par le pédalier dans ce mode). La Led
correspondante (21) vous indique la mémoire active (allumée : mémoire origine, éteinte:
mémoire secondaire). L’interrupteur 3 (24) vous permet de passer d’une mémoire à l’autre
pour les paramètres de Delay et Reverb (Ces paramètres possèdent également 2 mémoires
tout comme les paramètres d’effet). La Led correspondante (23) vous indique la mémoire
active (allumée : mémoire primaire, éteinte: mémoire secondaire). Ces 2 paramétres
changent simultanément.

Reportez-vous au paragraphe ‘Trucs et Astuces’ de ce manuel pour de plus amples details.

For a detailed explanation on creating and storing presets, refer to the TWEAK FEATURES
section of this manual on the following page.

16

TRUCS ET ASTUCES

Les unités de la série EFX offrent des possibiltés vous permettant de configurer, mémoriser et rap­peler de nombreuses configurations d’effets sur chaque preset. Une fonction très intéressante est
l’ajustement des mémoires secondaires pour les paramètres d’effets. Vous devez pour cela utiliser
le pédalier en mode EFX SELECT et utiliser les interrupteurs 2 et 3 pour accéder aux mémoires pri­maires/secondaires de chaque paramètre.
Une autre fonction très intéressante est la possibilité d’accéder à un deuxième paramètre pour l’effet
en pressant pendant au moins 1 seconde (et gardant enfoncé ensuite) le contrôle EFX ADJUST (14)
tout en modifiant le paramètre en tournant le contrôle REVERB (15).

Le paramètre de reverb général sur la preset ne sera pas modifié dans ce mode caché (quand vous
gardez enfoncé le EFX ADJUST (14).

PARAMETRES SECONDAIRES

Tremolo - Intensity Funk Wah - Decay time Phaser - Depth
Flanger - Depth Rotary Speaker - Wet/Dry mix Chorus - Wet/Dry mix

Pour revenir aux réglages d’usine sur toutes les mémoires, pressez et gardez enfoncé le EFX
ADJUST (12) pour passer en mode Paramètres Secondaires, puis appuyer sur le contrôle DELAY
(14).

CREER ET MEMORISER UNE PRESELECTION DE SONORITE SUR UNE PRESET

La démarche suivante vous permet sur une seule preset de mémoriser une famille de son proche
(jusqu’à 4 sons sur une seule preset). Nous choisirons au hasard pour cet exemple les effets
Flanger et Octaver. Cette démarche est valable pour tout effet sélectionné.

1. Assurez vous que le pédalier soit en mode EFX SELECT. (Pressez l’interrupteur MODE (17)
si nécessaire, la Led correspondante (18) doit être illuminé).

2. Utilisez l’interrupteur 1 (19) pour sélectionner le canal clair ou saturé désiré. La Led corre
spondante s’illumine pour indiquer le canal saturé.

3. Sélectionnez une position pour l’interrupteur 2 (22). La Led correspondante (21) sera illu
minée à la discétion de l’utilisateur (mémoire primaire/secondaire).

4. Sélectionnez l’effet Flanger et ajustez sa vitesse grace au contrôle EFX ADJUST (14) du pan
neau avant.

5. Pressez et maintenez enfoncez le contrôle EFX ADJUST (14) pour ajustez sa profondeur
grace au contrôle de REVERB (15) du panneau avant (paramètre secondaire).

6. Pressez l’interrupteur 2 (22) pour passer sur les secondes mémoires (primaires ou secondi
ares suivant le choix du 5). La Led correspondante (21) indique le statut opposé au 5.

7. Sélectionnez Octaver et ajustez le mix wet/dry en utilisant le contrôle EFX ADJUST (14) du
panneau avant.

8. Sélectionez une position pour l’interrupteur 3 (24). La Led correspondante (23) sera illuminée
à la discétion de l’utilisateur (mémoire primaire/secondaire).

9. Ajustez le niveau de reverb grace au contrôle REVERB (15).

10. Pressez l’interrupteur 3 (24) pour passer sur les secondes mémoires (primaires ou second
aires suivant le choix du 8). La Led correspondante (23) indique le statut opposé au 8.

11. Ajustez le type, temps et volume du Delay grace au contrôle DELAY (16).

12. Positionnez les interrupteurs 2 (22) et 3 (24) dans la position vous voulez les avoir à l’appel
de la preset (positions par défault).

13. Pressez l’interrupteur de mode (17) pour reveniren mode PRESET SELECT.

14. Double-cliquer sur l’un des interrupteurs PRESET 1, 2, ou 3 (19, 22, ou 24) pour déterminer
la location de votre réglage.

17

POWER AMP SECTION:

Rated Power and Load:

25 W RMS into 8 Ohms

Power @ Clipping (Typically):

(5% THD, 1 kHz, 120 V AC
line)
20 W RMS into 8 Ohms

Total Harmonic Distortion:

Less than 0.5%m 100 mW to
10 W RMS, 60 Hz to 10 kHz,
8 W (typically below 0.2%)

Power Consumption:

50 W, 50/60 Hz, 120 V AC

PREAMP SECTION:

The following specs are measured
@ 2 kHz with the controls preset as
follows:

Channel Select Normal (Out)
Low and High @ 10

Mid @ 0
Pre Gain and Post Gain @ 10
Reverb @ 0
Nominal Levels are with

Nominal Gain @ 5

Minimum Levels are with

Minimum Gain @ 10

All effects “OFF”

Preamp Input (Normal
Channel):

Impedance: High Z, 1 M Ohm
Nominal Input Level: -6 dBV,

70 mV RMS

Maximum Input Level: 0 dBV,

1 V RMS

CD/TAPE INPUT:

Input Impedance: 100 k Ohms
Nominal Input Level:

.5 V RMS, -6 dBV
(Stereo jack designed for use
with stereo headphone outputs
on CD/tape players)

Headphone Output:

Load Impedance:

8 Ohms or greater

Nominal Power Output:

20 mW into 8 Ohms
(Stereo jacks, monaural
signal disconnects internal
speaker when phone plug is
inserted.)

System Hum and Noise @
Nominal Input Level:

(20 Hz to 20 kHz unweighted)
62 dB below rated power

Equalization:

Special low, mid, and high
passive type EQ

18

SPECIFICATIONS DU TRANSTUBE®258 EFX

Les spécifications sont sujettes à modification sans avis préalable.

TRANSTUBE®258 EFX

Combinando los mejores efectos de hoy con el tono de los circuitos TransTube patentados por
Peavey, la serie EFX ofrece replicas increíbles de las características sonoras de un amplificador de
bulbos. Nueve efectos digitales controlables por pedal permiten que este amplificador de dos
canales cree una gran gama de sonidos sin precedente sin unidades de efectos externas. El
TransTube 258 EFX es una unidad solidamente construida que representa años de investigación en
diseño y construcción de amplificadores. De los controles de fácil acceso, a las bocinas de diseño
particular, estos amplificadores demuestran el compromiso de Peavey con la calidad y durabilidad.
Conectarte a un amplificador EFX pone el sonido que quieres a tu alcance, permitiéndote
concéntrate en la razón por la que empezaste a tocar… la música.

CARACTERÍSTICAS

258 EFX

• 25 W a 8 ohimos

• Bocinas Blue Marvel

®

de 8"

• Canales limpio y líder con ecualizador de 3 bandas e interruptor de EQ de sonido moderno/clásico
(vintage)

• 9 efectos digitales

- Tremolo - Octavador - Bocina Rotativa

- Wah funky - Delay - Cámara (reverb)

- Flanger - Chorus - Faser

• Conectador de auriculares

• Entrada de CD

• Puede ser usado con la pedalera PFC 3 (no incluida)

19

ESPAÑOL

CONTROLES Y CARACTERÍSTICAS

(1) CABLE DE CORRIENTE (CA) (Bajo el chasis)

Este cable alimenta al amplificador de corriente CA. Conecta este cable a una fuente de
energía propiamente aterrizada. El equipo puede sufrir daños si se usa un voltaje equivocado
(ver indicaciones de voltaje en la unidad). Nunca cortes o dobles la aguja de tierra del
conector.

(2) INTERRUPTOR DE PODER

Oprime este interruptor a la posición de encendido (ON) para aplicar corriente a la unidad.

(3) CONECTOR DE CONTROL REMOTO

Este conectador tipo DIN de 8 agujas es incluido para la conexión de la pedalera PFC 3 (no
incluida). El cable de la pedalera debe ser conectado antes de encender la unidad. Ver la
sección de PEDALERA en este manual para explicaciones de su operación.

(4) SALIDA DE AURICULARES

Esta salida estéreo permite que pase la señal de los dos canales estéreo a cualquier par de
auriculares. Un auricular mono también puede ser usado, pero no es recomendable.

(5) ENTRADA/CD

La ENTRADA/CD puede ser usada para integrar la salida de auriculares de un CD,
reproductor de cintas, etc., al TransTube 258 EFX de Peavey. Conecta la salida de
auriculares del CD o cinta usando un cable aislado a la entrada ENTRADA/CD (CD-INPUT).
Esta señal será mezclada con la guitarra pero no será afectada por el EQ (ecualizador).

20

1 2 3 4 5

PANEL TRASERO

PANEL FRONTAL

(6) ENTRADA

Este conectador de entrada acepta señales de todo tipo de pastillas de guitarra. Hay que
asegurarse de usar un cable de alta calidad propiamente aislado para conectar la guitarra al
amplificador.

(7) VOLUMEN

Controla el nivel de volumen del canal Limpio y no es afectado por los controles Líder (lead)
o Ganancia Post.

(8) PRE GANANCIA

Controla el nivel de volumen de entrada para el Canal Líder. La pre ganancia puede ser
usada para controlar el nivel de distorsión en el Canal Líder. Para obtener más distorsión
simplemente incrementa la pre ganancia y ajusta la Post Ganancia (9) al volumen deseado.

(9) POST GANANCIA

Controla el volumen general del nivel del Canal Líder. El ajuste final debe ser llevado a cabo
después de haber conseguido el sonido deseado.

(10) INTERRUPTOR MODERNO/CLÁSICO

Este interruptor permite cambiar de manera instantánea la textura del sonido para reflejar
tonos de amplificadores modernos y clásicos. La posición MODERNO mantiene un sonido
cálido estándar. La posición CLÁSICA (vintage) cambia las funciones del ecualizador y añade
un poco de brillo para emular los diseños de los amplificadores clásicos. Experimenta con
este interruptor, así como con los ajustes del ecualizador (11) para capturar el tono deseado.
Puedes hacer referencia a los ajustes recomendados en la página 6 para tener unos puntos
de inicio interesantes.

(11) ECUALIZADOR GRAVE, MEDIO Y AGUDO

Estos controles pasivos regulan las frecuencias graves, media y agudas respectivamente.

(12) SELECTOR DE CANAL

Este interruptor selecciona el canal (Líder o Limpio). El LED DE CANAL ACTIVO (13) indica
el canal que esté activo –verde para Limpio, rojo para Líder.

(13) LED DE CANAL ACTIVO

Estos indicadores muestran el canal activo. El verde indica actividad en el Canal Limpio,
mientras que el rojo indica actividad en el Canal Líder.

21

6 7 8 9 10 12 14 15 16

13

11

(14) AJUSTE DE EFX (efectos)

Oprimir este control selecciona el efecto. El LED amarillo adyacente al nombre del efecto se
iluminará para indicar que dicho efecto ha sido seleccionado. Rotar este control en dirección
de las manecillas del reloj cambia el parámetro del efecto activado de acuerdo a las
descripciones siguientes. El anillo de LEDs a su alrededor indica el valor relativo del
parámetro afectado.

PARÁMETOS DE AJUSTE DE EFECTOS

Tremolo- Incremento de razón Wah Funky – incremento de sensibilidad
Octavador- Mezcla mojado/seco Bocina rotativa – Incremento de razón
Flanger - Incremento de razón Faser - Incremento de razón
Chorus - Incremento de razón, incremento de profundidad.

Los amplificadores EFX son construidos con ajustes hechos en la fábrica. Para regresar a
los ajustes de fábrica, oprime y mantén oprimidos los botones de AJUSTE DE EFX (14) y
DELAY (16) mientras enciendes el amplificador.

(15) REVERB (Cámara)

Este control ajusta el nivel general del reverb. El anillo de LEDs a su alrededor indica el nivel.

(16) DELAY

Este control ajusta el tipo de nivel, tiempo y volumen. Hay tres tipos de delay: SLAP (una
repetición), ECO (3-4 repeticiones) e INFINITO (5-6 repeticiones). Los LEDs en cada sección
del control indican el tipo de delay que está activado y el nivel de volumen. Oprimir este
control dos veces ajusta el tiempo de delay al intervalo entre presiones.

PEDALERA (no incluida)

SELECCIÓN DE MODO

La pedalera PFC 3 opera en dos modos: Modo de selección EFX y modo de selección de presets.
Oprimir el INTERRUPTOR DE MODO (17) selecciona entre los dos modos. El modo activo es
indicado por el LED DE MODO (18). La iluminación del LED indica Modo de Selección de EFX, el
LED oscuro indica Modo de Selección de Preset. Los controles e indicadores 19-24 ejecutan
diferentes funciones relativas al modo activo.

MODO DE SELCCIÓN DE EFX
NOTA: Cuando se entra en este modo, el preset activo se mantendrá activo. En este modo, el

PRESET 1 (19) selecciona entre los canales Limpio y Líder. El LED DE CANAL (20) se iluminará
cuando el canal Líder esté activo. El PRESET 2 (22) cambia entre dos efectos y sus respectivos
ajustes. Este interruptor puede ser usado como interruptor de encendido y apagado si uno de los

22

17 18 19 20 21 2322 24

EFX

SELECT

CHANNEL

MODULATION

TM

DELAY

REVERB

PFC 3

1

MODE

PRESET

DOUBLE-CLICK

TO STORE PRESET

23

PRESET PRESET

ajustes no tiene un efecto activo. Para usar el LED DE MODULACIÓN (21) como indicador de
estatus, la posición apagada (o posición inferior) debe ser hecha con el LED oscuro, y la posición
encendida (o posición superior) con el LED encendido. El PRESET 3 (24) cambia entre dos
posiciones de reverb y delay. Como con los ajustes de efectos, este interruptor puede ser usado
como interruptor de encendido y apagado para el reverb y delay. Las dos funciones cambian de
manera simultánea cuando el interruptor es encendido.

MODO DE SELECCIÓN DE PRESETS

En este modo, los tres interruptores controlan presets de efectos. Sus LEDs correspondientes
indican qué preset está activo. Una vez que se consiguen los ajustes deseados usando los
controles de efectos en el panel frontal, haz clic doble en uno de los interruptores de Preset
(14, 22 ó 24) para salvar los ajustes. Para regresar al último ajuste salvado de un preset, oprime
el interruptor de dicho preset una vez.

Para una explicación detallada de cómo crear y salvar presets, ver la sección CAMBIOS en la
siguiente pagina de este manual.

23

CAMBIOS (Tweak Mode)

Los amplificadores EFX ofrecen posibilidades ocultas para ajustar aun más los parámetros de los
efectos digitales. Además de los ajustes descritos en la sección de AJUSTE DE PARÁMETROS DE
EFECTOS en este manual, se puede cambiar aun más los efectos para personalizarlos. Estos
cambios son posibles oprimiendo y manteniendo oprimido el control de AJUSTE DE EFX (14)
mientras se rota el control de REVERB (15) de manera simultánea. El control de AJUSTE DE EFX
tiene que estar oprimido por lo menos por un segundo para entrar al Modo de Cambios. Los ajustes
del reverb no sufrirán cambios mientras estés en Modo de Cambios. El anillo de LEDs alrededor del
control ahora reflejará el valor del efecto siendo cambiado. Como en un cambio paramétrico
estándar, el efecto siendo afectado será el efecto activo, como lo indica el LED adyacente a su
nombre.

PARAMETROS DE AJUSTE DE CAMBIOS

Tremolo – Intensidad Wah Funky - Tiempo de decaída Faser – Profundidad
Flanger - Profundidad Bocina Rotativa - Mezcla mojado/seco Chorus - Mezcla

mojado/seco

Para recuperar los ajustes de fábrica tanto para el Modo Estándar como de Cambios, oprime el
control de AJUSTE DE EFX (14) y mantenlo oprimido por un segundo para entrar en el Modo de
Cambios, luego oprime el Control de Delay (16).

CREANDO Y SALVANDO UN PRESET DE USUARIO

Los siguientes pasos explican la creación y forma de salvar de dos diferentes tipos de
efectos/ajustes, así como dos ajustes diferentes para el Delay/Reverb. Los efectos de octavador y
flanger fueron seleccionados a la suerte. Estos pasos se pueden seguir usando cualquiera de los
efectos.

1. Asegúrate que la pedalera esté en Modo de Selección de EFX oprimiendo el INTERRUPTOR
DE MODO (17) si es necesario. El LED DE MODO (18) se iluminará.

2. Usa el PRESET 1 (19) para seleccionar entre los canales Líder y Limpio. El LED DE CANAL
(20) se iluminara para el canal Líder.

3. Selecciona la posición PRESET 2 (22). El LED DE MODULACIÓN (21) puede iluminarse o
no al gusto del usuario.

4. Selecciona el Flanger y ajusta su razón a tu preferencia usando el control de AJUSTE DE
EFX (14) en el panel frontal (ajuste estándar).

5. Oprime y mantén oprimido el control de AJUSTE DE EFX (14) mientras ajustas la
profundidad de Flanger a tu gusto con el control de REVERB (15) del panel frontal.

6. Oprime PRESET 2 (22) para cambiar a la otra posición de Modulación. El LED DE
MODULACIÓN (21) se iluminara o se mantendrá oscuro dependiendo del estatus en el paso 5.

7. Selecciona el Octavador y ajusta su mezcla mojada/seca a tu preferencia usando el control
de AJUSTE DE EFX (14) en el panel frontal (ajuste estándar).

8. Selecciona la posición de PRESET 3 (24). El LED DE DELAY/REVERB (23) se iluminara o
se mantendrá oscuro dependiendo del gusto del usuario.

9. Ajusta el reverb a tu gusto usando el control de REVERB (15) en el panel frontal.

24

10. Oprime PRESET 3 (24) para cambiar a la otra posición de Delay/Reverb. El LED DE
DELAY/REVERB (21) se iluminara o se mantendrá oscuro dependiendo del estatus en el
paso 10.

11. Ajusta el tipo de delay, tiempo, y volumen a tu gusto usando el control de DELAY (16).

12. Ajusta la posición del PRESET 2 (22) y PRESET 3 (24) a los niveles preferidos como punto
de partida (punto de partida es el valor al que se activara el efecto cuando sea
seleccionado).

13. Oprime el INTERRUPTOR DE MODO (17) para regresar al Modo de Preset.

14. Haz doble clic en PRESET 1, 2 ó 3 (19, 22, ó 24) para salvar los ajustes en esa locación.

25

26

POWER AMP SECTION:

Rated Power and Load:

25 W RMS into 8 Ohms

Power @ Clipping (Typically):

(5% THD, 1 kHz, 120 V AC
line)
25 W RMS into 8 Ohms

Total Harmonic Distortion:

Less than 0.5%m 100 mW to
10 W RMS, 60 Hz to 10 kHz,
8 W (typically below 0.2%)

Power Consumption:

50 W, 50/60 Hz, 120 V AC

PREAMP SECTION:

The following specs are measured
@ 2 kHz with the controls preset as
follows:

Channel Select Normal (Out)
Low and High @ 10
Mid @ 0
Pre Gain and Post Gain @ 10
Reverb @ 0

Nominal Levels are with

Nominal Gain @ 5

Minimum Levels are with

Minimum Gain @ 10

All effects “OFF”

Preamp Input (Normal
Channel):

Impedance: High Z, 1 M Ohm
Nominal Input Level: -6 dBV,

70 mV RMS

Maximum Input Level: 0 dBV,

1 V RMS

CD/TAPE INPUT:

Input Impedance: 100 k Ohms
Nominal Input Level:

.5 V RMS, -6 dBV
(Stereo jack designed for use
with stereo headphone outputs
on CD/tape players)

Headphone Output:

Load Impedance:

8 Ohms or greater
Nominal Power Output:

20 mW into 8 Ohms
(Stereo jacks, monaural
signal disconnects internal
speaker when phone plug is
inserted.)

System Hum and Noise @
Nominal Input Level:

(20 Hz to 20 kHz unweighted)
62 dB below rated power

Equalization:

Special low, mid, and high
passive type EQ

TRANSTUBE®258 EFX ESPECIFICACIONES

SSppeecciiffiiccaattiioonnss aarree ssuubbjjeecctt ttoo cchhaannggee wwiitthhoouutt nnoottiiccee..

TRANSTUBE®258 EFX

Die EFX-Serie kombiniert die heißesten Effekte von heute mit dem fantastischen Klang von Peaveys
patentierter TransTube-Schaltung und gibt so die charakteristischen Eigenschaften von
Röhrenverstärkern auf unglaubliche Weise wieder. Der Zweikanalverstärker bietet neun über
Fußschalter zuschaltbare digitale Effekte, mit denen ganz ohne externe Effektprozessoren ein
breites Spektrum an beeindruckenden Sounds geschaffen werden kann. Der TransTube 258 EFX ist
ein robust gefertigtes Gerät, das von vielen Jahren der Forschung und Entwicklung in der
Konstruktion und Herstellung von Verstärkern profitiert. Von bedienerfreundlichen Reglern bis hin zu
besonders abgestimmten Lautsprechern verdeutlichen diese Verstärker Peaveys Engagement
gegenüber Qualität, Leistung und überragender Lebensdauer. Mit einem EFX-Verstärker schaffen
Sie genau den Sound, den Sie sich wünschen, so dass Sie sich auf den Sinn und Zweck Ihres
Spiels konzentrieren können – die Musik!

MERKMALE

258 EFX

• 25 W an 8 Ohm

• 8" Blue Marvel®-Lautsprecher

• Clean- und Lead-Kanäle mit 3-Band-EQ und Vintage/Modern-EQ-Voicing-Schalter

• 9 digitale Effekte

- Tremolo - Octaver - Rotary Speaker

- Funk Wah - Delay - Reverb

- Flanger - Chorus - Phaser

• Kopfhörerklinke

• CD-Eingang

• Kann mit PFC 3-Fußschalter eingesetzt werden (nicht beiliegend)

27

DEUTSCH

FUNKTIONEN UND REGLER

RÜCKSEITE

(1) WECHSELSTROM-NETZKABEL (Unter dem Gehäuse)

Über dieses Netzkabel wird das Gerät mit Netzstrom versorgt. Schließen Sie das Netzkabel
an eine korrekt geerdete Wechselstromversorgung an. Wird eine ungeeignete Netzspannung
verwendet, kann dies das Gerät beschädigen (siehe Spannungsangaben am Gerät). Der
Erdungsstift am Stecker des Netzkabels darf auf keinen Fall entfernt oder abgeschnitten
werden.

(2) POWER (NETZSCHALTER)

Stellen Sie diesen Schalter auf die Position „ON", um die Stromversorgung des Geräts
einzuschalten.

(3) REMOTE SWITCH-STECKER (FERNBEDIENUNGSSCHALTER)

Dieser 8-Stift-DIN-Stecker dient zum Anschließen des PFC 3-Fußschalters (nicht beiliegend).
Das Fußschalterkabel muss angeschlossen werden, bevor der Verstärker eingeschaltet wird.
Erläuterungen zum Betrieb dieses Schalters entnehmen Sie bitte dem Abschnitt
FUSSSCHALTER in dieser Anleitung.

(4) HEADPHONE (KOPFHÖRERKLINKE)

Diese Stereoklinke ermöglicht einen Signalfluss an beide Seiten eines Stereokopfhörers. Ein
Monokopfhörer kann zwar ebenfalls verwendet werden, dies wird jedoch nicht empfohlen.

(5) CD/INPUT (CD-EINGANG)

Der CD-Eingang kann eingesetzt werden, um das Kopfhörerausgangssignal eines CD­Players, Tonbandgerätes usw. in Ihren Peavey TransTube

®

258 EFX-Verstärker zu leiten.
Schließen Sie den Kopfhörerausgang des CD-Players oder Tonbandgerätes mit einem
geschirmten Kabel an die CD/INPUT-Klinke an. Das Signal wird mit dem Gitarrensignal
gemischt, wird jedoch nicht durch den EQ beeinflusst.

28

1 2 3 4 5

VORDERSEITE

(6) INPUT

Die Eingangsklinke nimmt Signale aller Arten von Gitarren-Tonabnehmern an. Achten Sie
darauf, dass Sie für den Anschluss der Gitarre an den Verstärker ein hochwertiges
geschirmtes Instrumentenkabel verwenden.

(7) VOLUME

Regelt den Lautstärkepegel des Clean-Kanals und wird nicht von den Lead-, Pre Gain- oder
Post Gain-Reglern beeinflusst.

(8) PRE GAIN

Mit diesem Regler wird der Eingangslautstärkepegel des Lead-Kanals eingestellt. Der Pre
Gain kann eingesetzt werden, um den Verzerrungsgrad im Lead-Kanal zu regeln. Um eine
stärkere Verzerrung zu erreichen, brauchen Sie nur den Pre Gain zu erhöhen und den Post
Gain (9) auf den gewünschten Lautstärkepegel einzustellen.

(9) POST GAIN

Mit diesem Regler wird der Gesamtlautstärkepegel des Lead-Kanals eingestellt. Die
endgültige Pegeleinstellung sollte erfolgen, wenn der gewünschte Klang erzielt wurde.

(10) MODERN/VINTAGE-SCHALTER

Mit diesem Schalter können Sie das Voicing schnell umschalten, um den Klang moderner
bzw. Vintage-Verstärker wiederzugeben. Auf der Position MODERN erhalten Sie ein warmes,
standardmäßiges Voicing. Auf der Position VINTAGE wird die Gesamtfunktion des EQ
verändert und die Helligkeit leicht verstärkt, um den Klang bestimmter klassischer Amps zu
simulieren. Probieren Sie zusammen mit den Einstellungen des EQ (11) verschiedene
Möglichkeiten aus, bis Sie den gewünschten Klang bekommen. Einige kreative
Einstiegshilfen finden Sie auf Seite 6 unter „Empfohlene Einstellungen".

(11) LOW, MID UND HIGH EQ

Diese passiven Klangregler regulieren jeweils die niedrigen, mittleren und hohen Frequenzen.

(12) CHANNEL SELECT

Mit diesem Schalter wird der Kanal ausgewählt (Lead oder Clean). Die ACTIVE CHANNEL­LEDs (13) zeigen den aktiven Kanal an – Grün für Clean und Rot für Lead.

(13) ACTIVE CHANNEL-LEDs

Diese Anzeigen zeigen den aktiven Kanal an. Leuchtet die grüne LED, ist der Clean-Kanal
aktiviert, leuchtet die rote LED, ist der Lead-Kanal aktiviert.

29

6 7 8 9 10 12 14 15 16

13

11

(14) EFX ADJUST

Durch Drücken dieses Reglers wird der Effekt ausgewählt. Eine gelbe LED neben dem
jeweiligen Effektnamen leuchtet auf und zeigt so an, welcher Effekt ausgewählt wurde. Durch
Drehen dieses Reglers im Uhrzeigersinn wird der Parameter des aktiven Effekts verändert
(siehe nachfolgende Beschreibung). Der umgebende LED-Ring zeigt den relativen Wert des
Parameters an, der verändert wird.

EFX ADJ-PARAMETER

Tremolo – Erhöhung der Rate Funk Wah – Erhöhung der Empfindlichkeit
Octaver - Wet/Dry-Mix Rotary Speaker – Erhöhung der Rate
Flanger – Erhöhung der Rate Phaser – Erhöhung der Rate
Chorus – Erhöhung der Rate/Verringerung der Tiefe

Die EFX-Verstärker sind so konstruiert, dass die Werkseinstellungen bereits in die Presets
geladen sind. Um die Werkseinstellungen wieder aufzurufen, drücken Sie die Regler EFX
ADJUST (14) und DELAY (16) nach unten und halten sie gedrückt, während Sie den
Verstärker einschalten.

(15) REVERB

Mit diesem Regler wird der Gesamtpegel des Reverb eingestellt. Der umgebende LED-Ring
zeigt den Pegel an.

(16) DELAY

Mit diesem Regler werden Typ, Dauer und Volumen des Delay eingestellt. Es stehen drei
Delay-Typen zur Verfügung: SLAP (1 Wiederholung), ECHO (3-4 Wiederholungen) oder
INFINITE (5-6 Wiederholungen). Die LEDs im jeweiligen Abschnitt des Reglers zeigen den
aktiven Delay-Typ und den Volumenpegel an. Durch zweimaliges Drücken des Reglers wird
die Delay-Dauer auf das Intervall zwischen dem Drücken eingestellt.

FUSSSCHALTER (NICHT BEILIEGEND)

MODE SELECT

Der PFC 3-Fußschalter arbeitet in zwei Modi: EFX Select-Modus und Preset Select-Modus.
Durch Drücken des MODE-Schalters (17) wird zwischen den beiden Modi umgeschaltet. Der
aktive Modus wird durch die MODE-LED (18) angezeigt. Leuchtet die LED auf, ist der EFX
Select-Modus eingeschaltet, leuchtet sie nicht auf, ist der Preset Select-Modus eingeschaltet.
Die Regler und Anzeigen 19-24 führen je nach aktivem Modus unterschiedliche Funktionen
aus.

30

17 18 19 20 21 2322 24

EFX

SELECT

CHANNEL

1

MODE

PRESET

TM

PFC 3

DOUBLE-CLICK

TO STORE PRESET

MODULATION

DELAY

REVERB

23

PRESET PRESET

EFX SELECT-MODUS
HINWEIS: Wenn in diesen Modus geschaltet wird, bleibt der aktuelle Preset aktiv.

In diesem Modus wird mit PRESET 1 (19) zwischen Lead- und Clean-Kanal umgeschaltet.
Die CHANNEL-LED (20) leuchtet auf, wenn der Lead-Kanal aktiv ist. Mit PRESET 2 (22) wird
zwischen zwei Effekten und ihren jeweiligen Einstellungen umgeschaltet. Dieser Schalter
kann auch als Ein/Aus-Schalter verwendet werden, wenn bei einer der Einstellungen keine
Effekte aktiv sind. Um die MODULATION-LED (21) als Statusanzeige zu verwenden, muss
die Einstellung "off" (oder untere Einstellung) bei nicht aufleuchtender LED und die
Einstellung "on" (oder höhere Einstellung) bei aufleuchtender LED erfolgen. Mit PRESET 3
(24) wird zwischen zwei Reverb- und Delay-Einstellungen umgeschaltet. Wie bei den
Effekteinstellungen kann dieser Schalter auch als Ein/Aus-Schalter für Reverb und Delay
verwendet werden. Beide Funktionen verändern sich gleichzeitig, wenn dieser Schalter
gedrückt wird.

PRESET SELECT-MODUS

In diesem Modus regeln alle drei Schalter die Effekt-Presets (Voreinstellungen). Welcher
Preset aktiv ist, wird von der jeweiligen LED angezeigt. Sind die gewünschten Einstellungen
mit Hilfe der Effektregler auf der Vorderseite erreicht, klicken Sie zweimal auf einen der
Preset-Schalter (14, 22 oder 24), um die Einstellungen zu speichern. Um die zuletzt
gespeicherten Einstellungen für einen Preset wieder aufzurufen, drücken Sie den
gewünschten Preset-Schalter einmal.

Ausführliche Erläuterungen zum Erstellen und Speichern von Presets entnehmen Sie bitte
dem weiter hinten folgenden Abschnitt FUNKTIONEN ZUR FEINEINSTELLUNG (TWEAKS)
in diesem Handbuch.

31

FUNKTIONEN ZUR FEINEINSTELLUNG (TWEAKS)

Die EFX-Verstärker sind mit verborgenen Funktionen ausgestattet, mit denen die Parameter der
digitalen Effekte noch weiter eingestellt werden können. Zusätzlich zu den Veränderungen, die im
Abschnitt EFX ADJ-PARAMETER in diesem Handbuch beschrieben sind, können weitere
Feineinstellungen (Tweaks) vorgenommen werden, um die Effekte ganz den persönlichen
Wünschen des Anwenders anzupassen. Feineinstellungen werden vorgenommen, indem der EFX
ADJUST-Regler (14) gedrückt gehalten und gleichzeitig der REVERB-Regler (15) gedreht wird.
Der EFX ADJUST-Regler muss mindestens eine Sekunde lang gedrückt werden, um in den Tweak­Modus zu schalten. Solange der Tweak-Modus aktiv ist, wird die Reverb-Einstellung nicht
beeinflusst. Der LED-Ring um den Regler zeigt nun den Wert des feineingestellten Effekts an. Wie
bei Veränderungen der Standardparameter ist der Effekt, der feineingestellt wird, der aktive Effekt,
was durch die LED neben dem Effektnamen angezeigt wird.

TWEAK ADJ-PARAMETER

Tremolo - Intensität Funk Wah - Abklingdauer Phaser - Tiefe
Flanger - Tiefe Rotary Speaker - Wet/Dry-Mix Chorus - Wet/Dry-Mix

Um die Werkseinstellungen sowohl für Standard- als auch Tweak-Modi wieder aufzurufen, drücken
Sie den EFX ADJUST-Regler (14), halten ihn für eine Sekunde gedrückt, um in den Tweak-Modus
zu schalten, und drücken danach den DELAY-Regler (16).

ERSTELLEN UND SPEICHERN PERSÖNLICHER PRESETS

Die folgenden Schritte erläutern das Erstellen und Speichern von zwei unterschiedlichen Effekten
bzw. Einstellungen sowie von zwei verschiedenen Einstellungen für Delay/Reverb. Als Beispiel
wurden die Effekte Flanger und Octaver ausgewählt. Mit Hilfe dieser Schritte können persönliche
Presets für sämtliche Effekte eingestellt werden.

1. Stellen Sie sicher, dass sich der Fußschalter im EFX Select-Modus befindet, und drücken Sie
dazu den MODE-Schalter (17), falls erforderlich. Die MODE-LED (18) leuchtet auf.

2. Wählen Sie mit PRESET 1 (19) den Lead- oder Clean-Kanal. Die CHANNEL-LED (20)
leuchtet für den Lead-Kanal auf.

3. Wählen Sie die Position von PRESET 2 (22). Die MODULATION-LED (21) leuchtet auf oder
bleibt unbeleuchtet, je nach Auswahl des Anwenders.

4. Wählen Sie Flanger, und stellen Sie die Rate wie gewünscht mit dem EFX ADJUST-Regler
(14) auf der Vorderseite ein (Standardeinstellung).

5. Drücken Sie den EFX ADJUST-Regler (14) und halten Sie ihn gedrückt. Stellen Sie
gleichzeitig die Flanger-Tiefe wie gewünscht mit dem REVERB-Regler (15) auf der
Vorderseite ein (Feineinstellung).

6. Drücken Sie PRESET 2 (22), um auf die andere Modulation-Position umzuschalten. Die
MODULATION-LED (21) leuchtet auf oder verlischt, je nach ihrem Status entsprechend
Schritt 5.

7. Wählen Sie Octaver, und stellen Sie den Wet/Dry-Mix wie gewünscht mit dem EFX ADJUST­Regler (14) auf der Vorderseite ein (Standardeinstellung).

8. Wählen Sie die Position von PRESET 3 (24). Die DELAY/REVERB-LED (23) leuchtet auf
oder bleibt unbeleuchtet, je nach Auswahl des Anwenders.

9. Stellen Sie den Reverb wie gewünscht mit dem REVERB-Regler (15) auf der Vorderseite ein.

32

10. Drücken Sie PRESET 3 (24), um auf die andere Delay/Reverb-Position umzuschalten. Die

DELAY/REVERB-LED (23) leuchtet auf oder verlischt, je nach ihrem Status entsprechend Schritt 10.

11. Stellen Sie Typ, Dauer und Volumen des Delay wie gewünscht mit dem DELAY-Regler (16)

ein.

12. Stellen Sie die Position von PRESET 2 (22) und PRESET 3 (24) auf die gewünschten

Einstellungen als Standardeinstellungen ein. (Die Standardeinstellung ist die Einstellung, die bei
Auswahl des Presets aktiv ist.)

13. Drücken Sie den MODE-Schalter (17), um wieder zum Preset-Modus zurückzukehren.

14. Drücken Sie zweimal auf PRESET 1, 2 oder 3 (19, 22 oder 24), um die Einstellungen auf

dieser Position zu speichern.

33

VERSTÄRKERSTUFE:

Nennleistung und Nennlast:

25 W RMS an 8 Ohm

Leistung bei Clipping (typisch):

(5% THD, 1 kHz, 120 V
Wechselstromleitung)
20 W RMS an 8 Ohm

Nichtlineare Gesamtverzerrung:

Unter 0,5%, 100 mW bis 10 W
RMS, 60 Hz bis 10 kHz, 8 W
(typisch unter 0,2%)

Leistungsaufnahme:

50 W, 50/60 Hz, 120 V
Wechselstrom

VORVERSTÄRKERSTUFE:

Die folgenden technischen
Daten wurden bei 2 kHz mit
folgenden

Reglervoreinstellungen
gemessen:

Channel Select – Normal (Out)
Low und High - 10
Mid - 0
Pre Gain und Post Gain - 10
Reverb - 0
Nennpegel bei Nenn-Gain - 5
Mindestpegel bei Mindest -

Gain - 10

Alle Effekte - Aus

Vorverstärkereingang (Normal­Kanal):

Impedanz: High Z, 1 MOhm
Nenneingangspegel: -6 dBV,

70 mV RMS

Höchsteingangspegel: 0 dBV,

1 V RMS

CD-PLAYER/TONBANDGERÄT­EINGANG

Eingangsimpedanz: 100 k Ohm
Nenneingangspegel:

0,5 V RMS, -6 dBV
(Stereoklinke ausgelegt für den
Einsatz mit

Stereokopfhörerausgängen von
CD-Playern/Tonbandgeräten)

Kopfhörerausgang:

Verbraucherimpedanz:
8 Ohm oder darüber
Nennleistungsabgabe:
20 mW an 8 Ohm
(Stereoklinken, Monosignal
trennt internen Lautsprecher,
wenn Kopfhörerstecker
eingesteckt wird)

Systembrummen und
–Rauschen bei
Nenneingangspegel:

(20 Hz bis 20 kHz ungewichtet)
62 dB unter Nennleistung

Abgleich:

Spezieller passiver Low-, Mid­und High-EQ

34

TECHNISCHE DATEN DES TRANSTUBE®258 EFX

ÄÄnnddeerruunnggeenn ddeerr tteecchhnniisscchheenn DDaatteenn vvoorrbbeehhaalltteenn..

35

PEAVEY ELECTRONICS CORPORATION LIMITED WARRANTY

Effective Date: July 1, 1998

What This Warranty Covers

Your Peavey Warranty covers defects in material and workmanship in Peavey products purchased and serviced in the U.S.A. and Canada.

What This Warranty Does Not Cover

The Warranty does not cover: (1) damage caused by accident, misuse, abuse, improper installation or operation, rental, product modification or neg­lect; (2) damage occurring during shipment; (3) damage caused by repair or service performed by persons not authorized by Peavey; (4) products on
which the serial number has been altered, defaced or removed; (5) products not purchased from an Authorized Peavey Dealer.

Who This Warranty Protects

This Warranty protects only the original retail purchaser of the product.

How Long This Warranty Lasts

The Warranty begins on the date of purchase by the original retail purchaser. The duration of the Warranty is as follows:

Product Category Duration

Guitars/Basses, Amplifiers, Pre-Amplifiers, Mixers, Electronic
Crossovers and Equalizers 2 years *(+ 3 years)

Drums 2 years *(+ 1 year)

Enclosures 3 years *(+ 2 years)

Digital Effect Devices and Keyboard and MIDI Controllers 1 year *(+ 1 year)

Microphones 2 years

Speaker Components (incl. speakers, baskets, drivers,
diaphragm replacement kits and passive crossovers)
and all Accessories 1 year

Tubes and Meters 90 days

[*Denotes additional warranty period applicable if optional Warranty Registration Card is completed and returned to Peavey by original retail purchaser within
90 days of purchase.]

What Peavey Will Do

We will repair or replace (at Peavey's discretion) products covered by warranty at no charge for labor or materials. If the product or component must
be shipped to Peavey for warranty service, the consumer must pay initial shipping charges. If the repairs are covered by warranty, Peavey will pay the
return shipping charges.

How To Get Warranty Service
(1) Take the defective item and your sales receipt or other proof of date of purchase to your Authorized Peavey Dealer or Authorized Peavey

Service Center.

OR

(2) Ship the defective item, prepaid, to Peavey Electronics Corporation, International Service Center, 412 Highway 11 & 80 East, Meridian, MS 39301
or Peavey Canada Ltd., 95 Shields Court, Markham, Ontario, Canada L3R 9T5. Include a detailed description of the problem, together with a copy of
your sales receipt or other proof of date of purchase as evidence of warranty coverage. Also provide a complete return address.

Limitation of Implied Warranties

ANY IMPLIED WARRANTIES, INCLUDING WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE, ARE LIMITED
IN DURATION TO THE LENGTH OF THIS WARRANTY.

Some states do not allow limitations on how long an implied warranty lasts, so the above limitation may not apply to you.

Exclusions of Damages

PEAVEY'S LIABILITY FOR ANY DEFECTIVE PRODUCT IS LIMITED TO THE REPAIR OR REPLACEMENT OF THE PRODUCT, AT PEAVEY'S
OPTION. IF WE ELECT TO REPLACE THE PRODUCT, THE REPLACEMENT MAY BE A RECONDITIONED UNIT. PEAVEY SHALL NOT BE
LIABLE FOR DAMAGES BASED ON INCONVENIENCE, LOSS OF USE, LOST PROFITS, LOST SAVINGS, DAMAGE TO ANY OTHER EQUIPMENT
OR OTHER ITEMS AT THE SITE OF USE, OR ANY OTHER DAMAGES WHETHER INCIDENTAL, CONSEQUENTIAL OR OTHERWISE, EVEN IF
PEAVEY HAS BEEN ADVISED OF THE POSSIBILITY OF SUCH DAMAGES.

Some states do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation or exclusion may not
apply to you.

This Warranty gives you specific legal rights, and you may also have other rights which vary from state to state.

If you have any questions about this warranty or service received or if you need assistance in locating an Authorized Service Center, please contact
the Peavey International Service Center at [phone] / Peavey Canada Ltd. at [phone].

Features and specifications subject to change without notice.

Features and specifications subject to change without notice.

Peavey Electronics Corporation • 711 AStreet • Meridian • MS • 39301

[phone] • FAX [phone] • www.peavey.com

©2002 Printed in the U.S.A. 1/02

80304910
