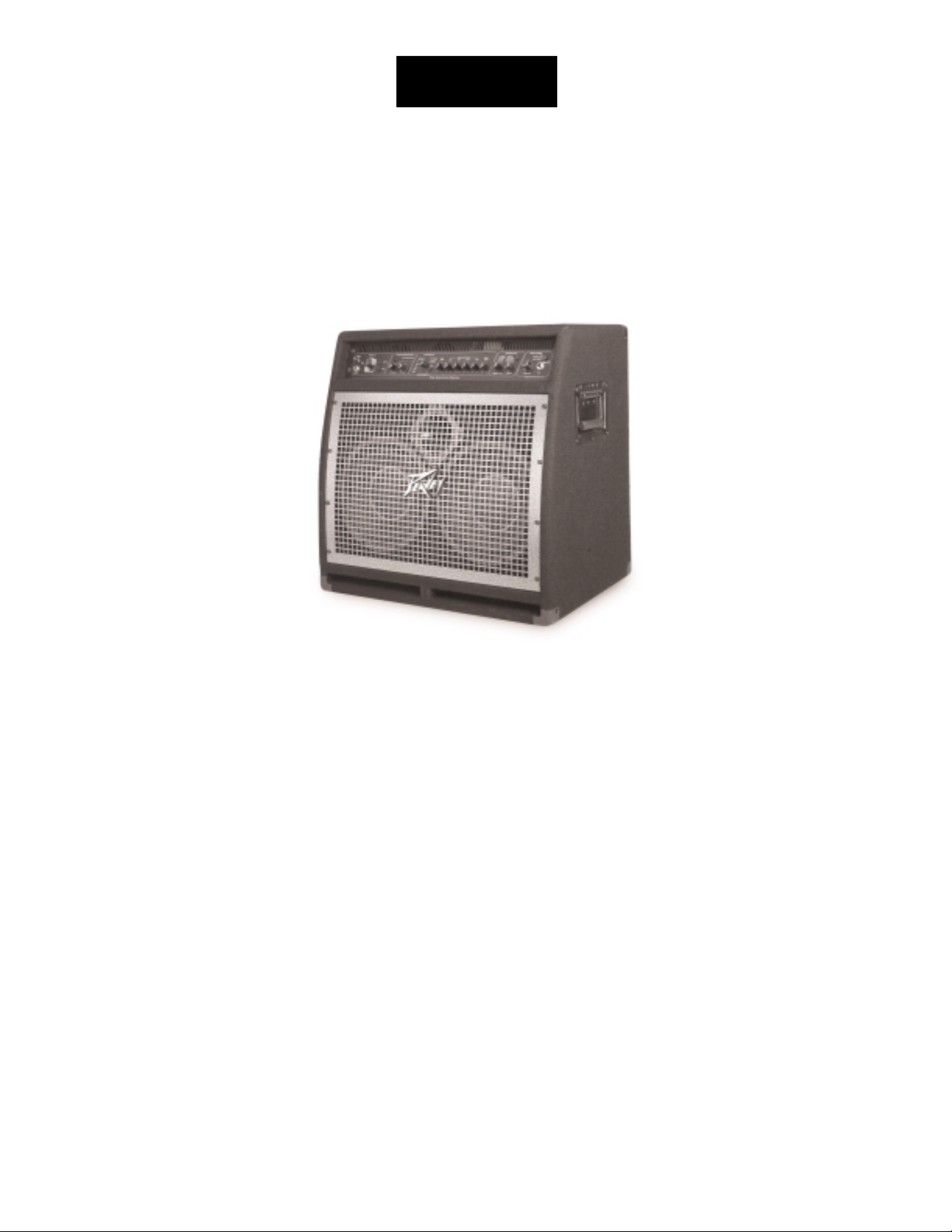

BAM™210

BASS MODELING AMP

Do you think achieving a virtually unlimited collection of bass amp and cabinet tones out of a compact 2 x 10 combo is impossible? Not with the BAM 210 from Peavey Electronics. Years of research and development have produced a feature-packed bass modeling amp engineered to please today’s discriminating bassist and those who listen to the music. From its user-friendly interface to its 1/4" and XLR external outputs, the BAM is the amplifier that will take bass sound into the new millennium.

FEATURES

• 500 W @ 2 Ohms, 350 W @ 4 Ohms

• 2 x 10" cast-frame woofers

• 1x compression horn

• Front ported

• Angled baffle board (for that tilt-back sound without sacrificing low end)

• Analog compressor

• 8 digital effects

- Chorus - Synth bass

- Flange - Fretless bass

- Phase shift - Funk wah

- Octave divider - Distortion

• 8 amp models that include active and passive tone models

PRESET STRUCTURE

The BAM 210 is shipped with 16 factory presets and 16 user presets. The user presets are identical to the factory presets until modified. The factory presets illustrate the amplifier’s capabilities, and can be altered and stored as user presets. Turning the unit on while simultaneously pressing both the USER and STORE buttons on the amplifier front panel will revert both factory and user presets to their original settings. Known as reinitializing, this procedure should be performed when the unit is first unpacked and hooked up to delete any alterations to the presets that may have been made

ENGLISH

prior to your purchase. If you become dissatisfied with your user presets at any time, reinitialization will return all user presets to the factory settings.

Suppose you like factory setting A 1 but desire more low frequency response. Press the USER button on the front panel. Since the unit has been reinitialized, user preset A 1 is the same as factory preset A 1. Now simply adjust the low frequency to your liking and press STORE twice. The increased low-frequency setting will be called up whenever user preset A 1 is selected. If a factory preset is changed and not stored as a user preset, it will revert back to the factory setting once the next preset is selected.

Both the factory and user presets are stored in the PRESET MATRIX. This matrix is divided into 4 banks (A, B, C, D), with each bank containing 4 presets (1, 2, 3, 4). Selection between factory and user presets is accomplished with the USER switch. Storage location within the matrix is selected using the STORE switch. Detailed description of the matrix and its controls is included in the following section.

FEATURES AND CONTROLS

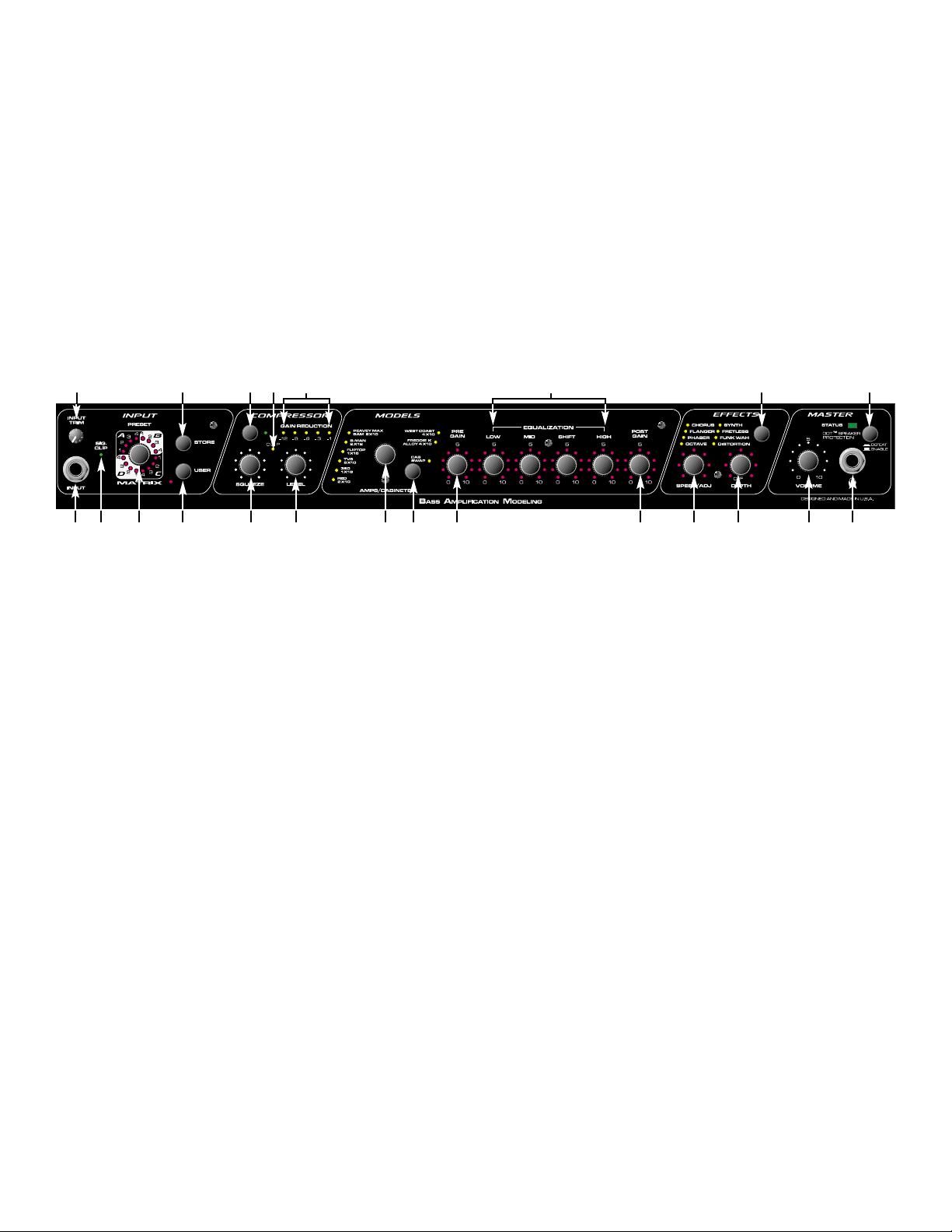

FRONT PANEL

(1) INPUT

This 1/4" mono (TS) jack is a high-impedance input designed to handle a broad range of bass pickup signals, both active and passive.

(2) INPUT TRIM

This control adjusts the level of the signal entering the INPUT (1). Instruments with high output levels may have to be “trimmed” down to avoid overdriving (distorting) the INPUT.

(3) SIG/CLIP

This 2-color LED indicates signal presence as well as warning of clipping the INPUT (1). Green illumination will occur in response to signal presence at the INPUT, while red illumination warns of potential clipping. Excessive red illumination indicates a need to adjust the INPUT TRIM (2).

(4) PRESET MATRIX

This control, along with the USER (5) switch, allows selection among the 32 available presets. The matrix is divided into 4 banks (A, B, C, D), with each bank containing 4 presets (1, 2, 3, 4). Depending on the position of the USER switch, the PRESET MATRIX selector allows selection of the 16 factory presets or the 16 user presets. The active preset is indicated by LED illumination. Presets can also be selected via the foot controller or by MIDI command.

1 3 4 5 8 10 12 13 14 16 17 18 20 21

2 6 7 9 19 2211 15

(5) USER

This control determines whether the presets available at the PRESET MATRIX (4) selector (4) are factory settings or user settings. The adjacent yellow LED will illuminate when the user presets are active.

(6) STORE

This control allows the storage of presets in specific locations. When a preset has been finalized and is ready for storage, press this switch once. The LED indicating the current storage location will begin to flash. If the storage location is to remain the same, press the switch again and the function is complete. If a new location is desired, turn the PRESET MATRIX selector to the desired location. When the LED indicating the new location begins to flash, press the switch again. The preset is now in its new position within the matrix.

NOTE: Factory presets must be stored to a User location when altered. If not, they will revert to their original settings when another preset is selected.

(7) COMPRESSOR

This control selects or bypasses the BAM’s onboard compressor. The adjacent green LED indicates compressor activation.

(8) SQUEEZE

Since the BAM’s compressor is “soft knee,” this control functions as a combination ratio and threshold control. Rotating the control clockwise decreases the threshold (the level at which compression activates), while increasing the ratio (the amount of compression). A compression ratio expresses the input level versus the output level. For example, a 4 to 1 ratio means that for a 4 dB change in input level there is a 1 dB change in output level. A “soft knee” compressor delivers a lower ratio for low-level signals and a higher ratio for high-level signals.

(9) CLIP LED

This red LED samples the output of the compressor and warns of potential clipping. Illumination indicates a need to reduce the LEVEL (10) control.

(10) LEVEL

This control sets the compressor output level and allows recovery of gain lost by compression, also known as make-up gain.

(11) GAIN REDUCTION LEDs

These indicators show the amount of gain reduction due to compression.

(12) MODEL SELECTOR

This control, in conjunction with the CAB SWAP (13) switch, allows selection among the BAM’s amplifier and speaker cabinet models. LED illumination indicates which model is active (red = amp model; green = cabinet model; orange = amp and cab model overlayed). If storage of a particular model is desired, press the STORE (6) switch to store that model in the current preset location. See the chart on page 6 for a description of amplifier

characteristics.

(13) CAB SWAP

This control allows speaker cabinet models to be changed. Once the desired amp model has

been selected via the MODEL SELECTOR (12) control, pressing this button allows the user to change cabinets without altering the amplifier selection. For example, the current model is B-MAN 2X12. To hear this amp through a 1X15, press the CAB SWAP button. The adjacent green LED will illuminate to indicate Cab Swap mode. Rotate the MODEL SELECTOR switch to the FLIPTOP 1X15 setting. The sound is now B-MAN 1X15 (amp model B-MAN; cab model 1X15). See the chart below for a description of cabinet characteristics.

Amp Model Cabinet Model Description

RED 2 X 10 Modern 2 X 10 combo amp

with active semi-parametric EQ. Front ported cab with horn.

360 1 X 18 Old solid state head with

passive EQ. Single 18 inch folded horn cab.

TVS 8 X 10 Vintage all tube head with

passive EQ. Sealed 8 X 10 cab with no horn.

FLIPTOP 1 X 15 Vintage all tube portable

bass combo with passive EQ. 1 X 15 cab.

B-MAN 2 X 12 Classic all tube bass head

with 3-band passive EQ. Closed back 2 X 12 cab.

PEAVEY MAX BAM 2 X 10 Hybrid bass preamp with

active 3-band semi-parametric EQ. BAM cab with no modeling.

WEST COAST 4 X 10 Modern hybrid bass head

with active semi-parametric EQ. Modern front ported 4 X 10 with horn.

FREDDIE K ALLOY 4 X 10 Modern solid state head

with active 4-band EQ. Metal cone speakers in ported 4 X 10 with no tweeter.

(14) PRE GAIN

This control sets the BAM’s preamp gain when the amp model has a pre-gain function associated with it. Rotating the control clockwise increases gain. The setting of this control will modify a preset, and the new setting can be saved as a user preset. If the LEDs surrounding this control do not illuminate, the amp model has no pre-gain function. Pre gain function can be added (or removed) in tweaks. See the TWEAK / TUNER POWER FEATURES section of this manual for tweak instructions.

(15) EQUALIZATION

The EQ on the BAM 210 allows adjustment of the amp model selected. Each of the models emulated has differences in EQ circuitry, whether it be active or passive, or just a different center frequency or bandwidth. Since the EQ on the BAM simulates the EQ on the amp it is modeling, adjusting the controls in this section is like adjusting the controls on the amp being modeled. Regardless of the amp, rotating the LOW control clockwise boosts the low frequencies; the MID control the mid frequencies; and the HIGH control the high frequencies. For amps with a shiftable mid-range, the SHIFT control moves the mid-range center frequency.

(16) POST GAIN

This control sets the overall volume for a preset. As with the PRE GAIN (14), rotating the control clockwise increases gain, and the new setting can be stored as a user preset.

(17) SPEED/ADJ & (18) DEPTH

These controls set the parameters of the effect selected via the EFFECTS SWITCH (19). Refer to the TWEAK / TUNER POWER FEATURES section of this manual for an explanation of the function of these controls. The parameters of an effect can be toggled between two settings by using the footswitch in the EFX SELECT mode. When toggling between settings, both parameters are changed simultaneously.

(19) EFFECTS

This control selects the effect that is active. The yellow LEDs adjacent to the effect names indicate which one is active.

(20) MASTER VOLUME

This control sets the overall volume level of the BAM. This control is independent of stored presets and can be used to adjust the output volume level to accommodate different playing situations.

(21) HEADPHONE JACK

This 1/4" stereo (TRS) jack accepts standard stereo headphones only. Using this jack interrupts the signal to the speakers, making it ideal for quiet practice situations. Although it is a stereo connector, the signal sent to it is mono and the sound heard in both sides of the phones will be the same.

(22) DDT

™

SELECTOR

This switch controls Peavey’s exclusive DDT™(Distortion Detection Technique) speaker protection. With this switch in the OUT position, a unique circuit senses signal conditions that might overload the amplifier and activates compression to reduce gain and avoid clipping. This technique utilizes every Watt available for the amplifier to reproduce the signal, yet minimizes clipping and distortion which reduces the potential of speaker damage. This circuitry is independent of the amplifier compression section. Since this function is “invisible” at levels below the clipping point, it is advised that it be activated at all times. Setting this switch to the “IN” position defeats this protection feature, allowing potential power amp clipping and the resultant increase in likelihood of speaker damage.

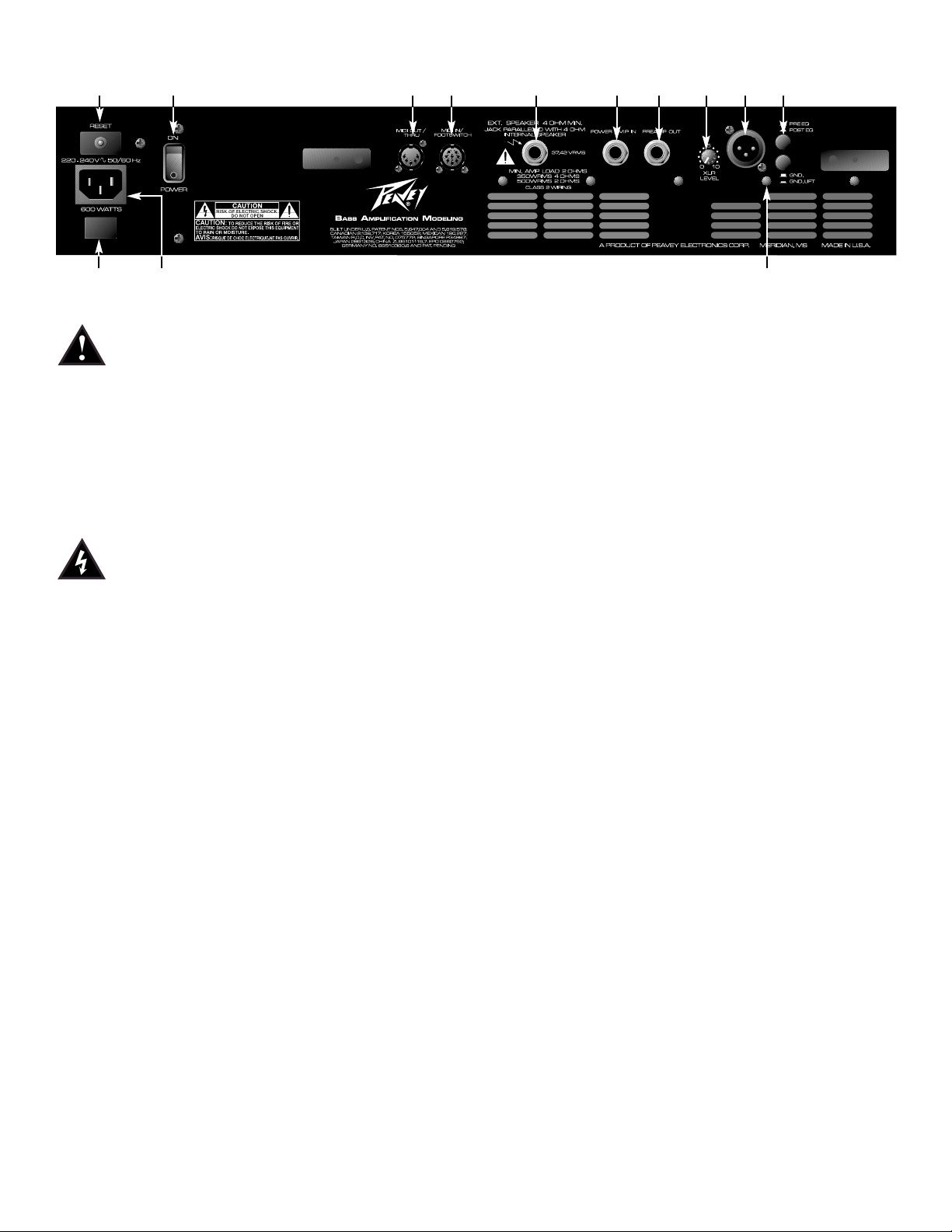

BACK PANEL

(23) CIRCUIT BREAKER RESET

This button resets the internal circuit breaker. Under normal operating conditions, the breaker should not trip. Conditions such as a short circuit or continuous operation at overload or clipping may cause this breaker to trip. In the event this occurs, turn off power to the unit and wait 60 seconds before pressing this button to reset the breaker. Efforts should be made to determine the cause of the overload. If the breaker continues to trip, the unit should be taken to a qualified Peavey Service Center for repair.

(24) GROUND POLARITY

This 3-position, rocker-type switch should normally be placed in the center (0) position. If hum or noise is noticed coming from the speaker enclosure(s), the switch may be placed in the (+) or (-) position to minimize hum/noise. If changing the polarity does not alleviate the problem, consult your authorized Peavey dealer, the Peavey factory, or a qualified service technician.

(25) IEC MAINS CONNECTOR

This is a standard IEC power connector. An AC mains cord having the appropriate AC plug and ratings for the intended operating voltage is included in the carton. The mains cord should be connected to the amplifier before connecting to a suitable AC outlet.

U.S DOMESTIC AC MAINS CORD

The mains cord supplied with the unit is a heavy-duty, 3-conductor type with a conventional 120 VAC plug with ground pin. If the outlet used does not have a ground pin, a suitable grounding adapter should be used and the third wire should be grounded properly.

Never break off the ground pin on any equipment. It is provided for your safety.

NOTE: FOR UK ONLY

If the colors of the wires in the mains lead of this unit do not correspond with the colored markings identifying the terminals in your plug, proceed as follows: (1) The wire that is colored green and yellow must be connected to the terminal that is marked by the letter E, the earth symbol, colored green, or colored green and yellow. (2) The wire that is colored blue must be connected to the terminal that is marked with the letter N or the color black. (3) The wire that is colored brown must be connected to the terminal that is marked with the letter L or the color red.

(26) POWER SWITCH

This two-way toggle switch applies mains power to the unit when placed in the ON position.

(27) MIDI OUT / THRU

This standard 5-pin DIN sends MIDI program changes out and/or thru the BAM

™

210. Refer to

the FOOTSWITCH / MIDI section of this manual for more information.

24 25 35

23 26 27 28 29 30 31 32 33 34

(28) MIDI IN / FOOTSWITCH

This 8-pin DIN is receives MIDI commands from an external controller. It will accept both standard 5-pin DIN cables as well as Peavey’s 8-pin MIDI/Communication combo cable. The 8-pin cable provides connection and power to the footswitch (supplied). Refer to the FOOTSWITCH / MIDI section of this manual for more information.

(29) EXTERNAL SPEAKER JACK

This 1/4" mono (TS) jack allows the connection of an external speaker cabinet(s). The jack is wired in parallel with the internal speakers. Minimum external enclosure impedance is 4 Ohms.

(30) POWER AMP IN

This 1/4" jack allows the connection of line level signals directly to the power amp.

(31) PREAMP OUT

This 1/4" jack allows patching to mixing consoles, tape recorders, etc. Use a shielded cable to patch from this jack to the input of the device receiving the signal. This patch does not affect the operation of the amplifier or the signal continuing to the power amp and speakers.

NOTE: The PREAMP OUT / POWER AMP IN jacks can also be used to patch line level effects units.

(32) XLR LEVEL

This control sets the signal level being sent out the XLR OUTPUT (33). Clockwise rotation increases the level of the signal being sent; counterclockwise rotation decreases the level.

(33) XLR OUTPUT

This low-noise, electronically balanced XLR (3-pin) connector allows low-impedance patches to be made from the amplifier. Connector wiring is: Pin 1 = Ground; Pin 2 = Positive; Pin 3 = Negative.

(34) PRE / POST EQ

This switch determines whether the signal being sent from the XLR OUTPUT (33) is pre or post-EQ, meaning whether or not that signal is affected by the EQ section of the amp. The OUT position is pre-EQ (not affected), while the IN position is post-EQ (affected), including all modeling, compression and effects.

(35) GND / GND LIFT

This switch lifts the ground from Pin 1 of the XLR connector to prevent a possible ground loop if the amplifier is connected to another piece of equipment, a mixing board for example, that is on another electrical circuit.

TUNER

The BAM’s tuner accommodates 4, 5, or 6-string basses in standard tuning formats as well as functioning chromatically. The Tuner can be accessed by pressing the USER (5) and STORE (6) buttons simultaneously, or via the footswitch. (See Tuner Mode in the FOOTSWITCH section of this manual.) The default mode for the tuner is standard bass tuning (B E A D G C), and the Tuner will be in this mode when selected. To enter the chromatic mode, press the COMPRESSOR (7) button while in Tuner Mode. The LED adjacent to the COMPRESSOR will illuminate when the tuner is in the chromatic mode. The LED displays for controls 14 –16 function as strobe-style indicators relative to the note they are tracking. (See the diagram below.) Counterclockwise rotation indicates that the note being tracked is flat; clockwise rotation indicates the note is sharp. The speed of rotation will

decrease as the note comes closer to tune, and rotation will stop when the note reaches correct pitch. The LEDs for the SPEED/ADJ (17) control show a more standard tuning display where the 12 o’clock position illuminates when the note is in tune. The DEPTH (18) control sets tuner volume in this mode.

In the Bass mode, the tuner searches for standard bass notes and automatically selects the closest standard tuning note in relation to the note being played. In the Chromatic mode, the tuner tracks all notes, whether they are standard or not. For example, if an F note were played it would be tracked as such, lighting up both the E and G LED displays since F is between E and G. The BAM’s tuner also allows Eb tuning. To enter this mode, press the USER (5) button while in the Tuner mode. Tuner settings can be saved by pressing the STORE (6) button.

FOOTSWITCH

The PFC

™

4B operates in four different modes: Preset, Bank Select, EFX Select, and Tuner. The buttons on the footswitch perform different functions based on the active mode. Mode selection is accomplished via the EFX SELECT MODE (36) and BANK (37) buttons. The function of each button in the various modes is described by mode in the section below the diagram. If a particular button is not listed, it has no function in that mode.

PRESET MODE

This mode is the default setting. When the amplifier is powered up, the footswitch will be in this mode. Selection of individual presets within the current bank can be accomplished in this mode. The active bank is indicated by illumination of the corresponding yellow LED (A, B, C, D). The current preset within the bank is indicated by illumination of the corresponding red LED (1, 2, 3, 4). Buttons 38 - 41 change the preset. The green EFX Mode LEDs will light dimly in this mode if their function is enabled.

E A D G CB

36 37 38 39 40 41

42 (on rear)

BANK SELECT MODE

Pressing button 37 when in Preset Mode selects Bank Select Mode. The corresponding yellow LED (A, B, C, D) will blink as an indication of the active bank upon entering this mode. Buttons 38 - 41 change the active bank. The LED will illuminate continuously when a bank is selected. Pressing button 37 again returns to the Preset Mode.

EFX SELECT MODE

Pressing button 36 selects this mode. The corresponding green LED will illuminate when this mode is selected. Buttons 37 - 41 function as follows:

37 – Compressor on/off 38 – Toggles between primary and secondary settings for controls 14 – 16. 39 – Tweeter on/off 40 – Effects on/off 41 – Toggles between primary and secondary settings for effects.

SETTING THE BOOST/EFFECTS LEVELS

There are eight parameter knobs from Pre Gain though Effects Depth. Each one has dual settings saved with each preset. The PFC

™

4B footswitch lets you toggle between these primary and secondary settings when in EFX mode, as follows: BOOST - toggles all six preamp parameters: Pre Gain, Low, Mid, Shift, High, Post Gain EFFECTS ALT - toggles the effect’s Speed/Adj and Depth parameters

The boost function lets you have a completely different preamp setting for solos, etc. Not only can you boost or cut pre and post gain, you can also dip your mids and boost your highs, etc. The dual settings for the effects mean that the PFC4B can do more than just turn them on and off. “Off” isn’t always one of the top two choices, so why lock it in? Do things like:

- Have lots of phaser when the PFC4B’s Effects Alt LED is on, and just a little bit when it’s off.

- Switch between low and high speeds on the flanger.

- Kick in extra distortion in parallel with the dry sound to fill the mids when the guitarist solos.

This setup makes for some fun preset building!

SETTING AND STORING THE BOOST/EFFECTS LEVELS

Here’s the easy part. Turn the boost off on the PFC4B and set your non-boost tone and level (primary settings). Turn the boost on and set your boost tone and level (secondary settings, see page 12 for sync power tip!) Then do the same for the effects. Once you have them all working the way you want, set the EFX functions on the PFC4B to how you want them when the preset is recalled (e.g. boost off, etc.), then store the preset. (You only have to do the store function once. The primary and secondary settings are all in the same preset, so you won’t lose primaries by switching to secondaries, etc.)

TUNER MODE

Pressing buttons 36 & 37 simultaneously selects the tuner mode. The four yellow LEDs will illuminate dimly as an indication that the Tuner Mode is active and awaiting a signal. Pressing any button will exit the Tuner Mode and return to the previous mode and preset.

The green LEDs indicate the note the tuner is tracking. In the chromatic mode the two LEDs that a note falls between will light if the note being tracked is not a note in standard bass tuning. Once a note is being tracked, the yellow and red LEDs function similarly to a strobe tuner, that is they light sequentially to form a ring. Counterclockwise movement of the ring indicates the note being tracked is flat; clockwise movement indicates it is sharp. The rotation speed will decrease as the note comes closer to tune, and all indicators will illuminate (no movement) when the note reaches correct pitch.

(42) REMOTE CABLE CONNECTOR

This 8-pin DIN connector transmits and receives MIDI commands to and from the MIDI IN / FOOTSWITCH (28). Certain functions, such as the tuner, are also communicated through this connection. Only the Peavey 8-pin MIDI/Communication cable (included) should be used for this connection.

HIDDEN POWER FEATURES

The BAM lets you do most of what you need via the standard controls on the front panel and footswitch. However, there are other parameters under the hood that you can get to if you’re willing to dig a little deeper. By holding the USER button for more than a second (and continuing to hold), you can access additional preset parameters. Doing the same with the STORE button accesses global preference parameters. The following table and subsequent text shows what parameters are available.

POWER TIP! BOOST/FX SETTINGS COPYING

The boost function allows you to have two complete settings (per preset) for the pre gain, post gain, and three-band EQ. When creating a preset, you will typically build your non-boost sound (boost LED off on the PFC4B), then want to modify it for the boost. Well, the settings will usually be very different, and sychronizinig them manually is a bit of a pain. So, you can press the USER button for one second (and continue to hold, which puts the amp into Patch Tweak mode, see below), and hit the boost footswitch. This will copy the five parameters from the non-boost to the boost slots. (If you were boosted in the first place, the copy would go the other way - it goes from where you were to where you’re switching.) This also works with the effects knobs, but since there are only two, it’s not much of a problem to tweak them manually.

TWEAK / TUNER POWER FEATURES

Control Preset Tweak Global Tweak Tuner Tweak

(hold USER for 1 sec.) (hold STORE for 1 sec.) (Press STORE and USER)

Preset - MIDI Channel [Exit Tuner]

Store - - Store Tuner Tweaks

User - User on Powerup Eb mode

Compressor - - Chromatic Mode

Model - - [Exit Tuner]

Cab Swap - - [Exit Tuner]

Pre Analog Overdrive Enable - -

Bass -- -

Mid -- -

Shift -- -

Treble Tweeter Enable Footswitch All-Info -

Post - Bank Select Style -

Effect Select - - [Exit Tuner]

Speed/Adj Tweak 1 Noise Gate Sensitivity -

Depth Tweak 2 Noise Gate Threshold Tuner Volume

DETAILS

PRESET:

• Analog Overdrive Enable - Enabled or disabled by amp model selection, after which this can

override.

• Tweeter Enable - Enabled or disabled by cabinet model selection, after which this can override.

• Tweak 1 & 2 - See table below.

GLOBAL:

• MIDI Channel - Goes from 1 (matrix LED A1) to 16 (matrix LED D4). Footswitch / Sysex will

always work. Channel messages will be sent with this channel, and will be ignored upon receive unless on this channel. (default = 1)

• User on Powerup - Default is factory presets on powerup - LED off. Turn on for USER presets

on powerup.

• Footswitch All-Info will be:

• 0 = Only shows LEDs of current mode (either greens or reds/yellows). Less info, less confusing. [7:00/min]

• 1 = (default) Shows dim LEDs for the inactive mode (e.g. greens when NOT in EFX mode). [12:00]

• 2 = Shows all LEDs bright in either mode. Good for seeing everything in brighter light where the dim level could wash out. [5:00/max]

• Bank Select Style will be

• 0 = (default) go to same preset in new bank [7:00/min]

• 1 = go to preset #1 in new bank [12:00]

• 2 = wait for user to press a preset footswitch before switching (current red blinks) [5:00/max]

• Noise Gate Sensitivity - Increase this to get more gating effect. Reduce to get a gentle

reduction. (default = 9:00)

• Noise Gate Threshold - Set this while the bass volume is up but the strings are muted. Turn

Sensitivity up all the way, then turn this up until you hear the noise drop out. Then go up just a bit more (one or two LED changes). Then reduce the Sensitivity to taste. (default = off)

TUNER:

• Store Tuner Tweaks - Tuner will not remember your preferences unless you save them (just

press once).

• Eb mode - Press to toggle between E and Eb mode. The LED will be lit for Eb mode. All notes

are moved up on the display - even in chromatic mode. We offer this since Eb tuning is so popular in, well, popular music. (default = off)

• Chromatic mode - Press to toggle between bass and chromatic mode. The LED will be lit for

chromatic mode. We offer this so you can use open tunings and not have to bring a separate tuner. (default = off)

• Tuner Volume - Turn up or down to change the bypass volume level while tuning. Turn all the

way down for silent tuning. (default = 0 - muted)

EFFECT PARAMETERS / TWEAKS

Effect Speed/Adj Depth Tweak 1 Tweak 2 Chorus Speed Depth Crossover Frequency

Flanger Speed Depth Delay Time Crossover Frequency Phaser Speed Depth - - Octave Dry Level Wet Level Tone - Synth Sensitivity Mix Frequency Resonance Fretless Sensitivity Mix Frequency Resonance Funk Wah Sensitivity Mix Frequency Resonance Distortion Pre Gain Post Gain Low Rolloff Dry Level

MIDI IMPLEMENTATION

The BAM™is designed to be an all-in-one bass amplification system using the PFC4B footswitch. However, there are plenty of other uses for those MIDI jacks on the back, and that's what we'll cover here. We'll start with the simpler stuff, and move on to the more complicated stuff later.

MIDI CHANNEL

The BAM

™

’s MIDI channel is 1 by default (after re-initialization). This means that any channel messages that are received on another channel are ignored, and any channel messages that are generated are sent on this channel. To change the channel, hold the STORE button down for at least a second, and (while holding) select channel 1-16 using the Preset Matrix selector.

MIDI OUT AS A MIDI THRU

Most likely, you'll be using the PFC4B to drive the MIDI In, since it adds so much to the usability of the amp. If you decide to link another BAM up for dual operation, you can have the second one be slaved to the first one's PFC4B by connecting a MIDI cable from the first's Out to the second's In. They will track program changes, EFX mode changes, other preset edits, etc.

The MIDI Out jack will echo virtually all commands that arrive at the MIDI In (with the exception of certain Sysex messages meant for the BAM), so it can be used in the middle of a MIDI chain when driving a rig from another MIDI source, instead of using the PFC4B. This is called a “soft” thru, which means it is dependent upon the software (processing power and MIDI buffer) of the unit. What’s a hard thru? That's when there is a jack labeled “Thru” and not “Out” or “Out/Thru.” It’s usually accompanied by a separate MIDI In and Out, and it’s usually in the middle. Most importantly, it's directly driven from the In jack, so it is not dependant on the software to do the echoing work (which could cause short delays in some cases). So if your other MIDI units are “3-jack” units, it is recommended to put the BAM at the end of the chain.

PRESET SYNCHRONIZATION WITH AN EXTERNAL EFFECTS UNIT

You may have a programmable effects unit with a MIDI In that you want to use with the BAM. If you want this unit to change presets when the BAM does, connect a MIDI cable from the BAM’s MIDI Out to the MIDI In of the effects unit. Then the first 16 presets in the effects unit will be aligned with the 16 presets in the BAM.

For this to work, the MIDI channel of the effects unit must either be set to OMNI, or match that of the BAM.

PRESET BACKUP

You can back your presets up to a computer, sequencer, or other type of MIDI librarian / recorder. You can also transfer them to another BAM™! Connect a MIDI cable from the BAM’s MIDI Out to the MIDI In of the recording device. Prepare the recording device or software program to receive data. (In the case of transferring to another BAM, it just needs to be on.) We’re now ready to send the presets.

To initiate the transmission manually, hold the amp’s CAB SWAP button and then press the EFFECTS Select button. The six Amp Model LED rings (Pre Gain through Post Gain) should go off for a second or two to verify the operation. When they come back on, the operation is done.

NOTE: The size of the System Exclusive preset dump is 1000 bytes.

If your recording device can send a request string to automate this operation, the string can be found in the Sysex table below. Another cable will have to go from the recorder's out to the BAM’s In for this to work. Sending that string to the BAM will initiate the dump operation.

To Dump Globals: hold CAB SWAP and press STORE To Dump a Single Preset: hold CAB SWAP and press USER

CHANNEL MESSAGES

The BAM will accept (and echo) the following channel messages when they are sent on its MIDI Channel (values are shown in hexadecimal):

• Program Change - Cx nn where x = MIDI channel - 1, nn = 00-0F for presets A1 - D4

• Bank Select - Bx 20 nn where x = MIDI channel - 1, nn = 00 for factory, 01 for user

• Main Volume - Bx 07 nn where x = MIDI channel - 1, nn = 00-7F for mute to full

NOTE: The Main Volume will be located after the preamp, EQ and effects.

Other channel messages will be echoed to the MIDI Out, but will not affect the BAM.

The BAM will generate the following channel messages on its MIDI channel:

• Program Change (as shown above) - whenever a preset change is initiated by front panel or

PFC4B.

• Bank Select (as shown above) - whenever the MATRIX bank is toggled from/to Factory to/from

User.

SYSTEM COMMON AND SYSTEM REAL-TIME MESSAGES

The BAM will echo these messages to the MIDI Out when received. None will be generated by the BAM.

SYSTEM EXCLUSIVE MESSAGES

We’ve equipped the BAM with an extensive MIDI Sysex implementation. In addition to simple preset dumps and preset sharing via the Internet and such, this enables the amp to be programmed remotely by a computer program or hardware editor like the Peavey PC1600x

™

All of the BAM’s Sysex messages start with a common header and end with an End of Sysex [EOX] byte. The table below shows the “unique” section (including the command and optional data) of each message that falls between the header and the EOX.

Here is the common part, along with descriptions of each byte’s purpose:

F0 - Start of Sysex [SOX] 00 00 1B - Peavey Manufacturer ID = 00 00 1B 11 - BAM Product ID (10 for PFC4B commands: CMD = 00, 01) 00 - Reserved for future use (keep fixed at zero) CMD - Command byte that defines which Sysex message it is <data> - Optional data F7 - End of Sysex [EOX]

NOTE: Each time a preset is recalled, it is first loaded into a RAM buffer that we call the Edit Buffer (could also be called “current preset”). If another preset is recalled, the Edit Buffer is erased, so any changes will be lost unless stored to a User location (or externally). In the table below, we refer to this preset location as the “EdBuf.”

Now for the unique stuff:

CMD Number (in HEX) / <data> description Resulting Action

Name

00 / PFC4B Online None Amp sends PFC4B setup data

01 / PFC4B Switch Press Footswitch #, 0-5 Amp responds based on mode

02 / Version Request None Amp sends message 03

03 / Version of Software Version #, 00-7F Amp ignores if received

04 / Send Presets None Amp sends message 05

05 / Receive Presets Preset data, nibblized * Amp saves presets in User slots

06 / Send Single Preset Preset # (00 - 0F) Amp sends message 09 ****

07 / Receive Single Preset Preset #, preset nibs * Amp saves preset to User slot

08 / Send EdBuf None Amp sends message 09

09 / Receive EdBuf Preset nibbles * Amp loads and activates EdBuf

0A / Store EdBuf Preset # (00-0F; 7F for current) Amp stores EdBuf to User preset

0B / Send EdBuf Byte EdBuf address (00 - 1E) Amp sends message 0C

0C / Receive EdBuf Byte EdBuf address, value nibs * Amp activates EdBuf parameter

0D / Send EdBuf Partial Byte Partial address ** Amp sends message 0E

0E / Receive EdBuf Partial Byte Partial address, partial value ** Amp activates EdBuf parameter

0F / Send EdBuf Current Primary address *** Amp sends message 10

10 / Receive EdBuf Current Primary address, current value *** Amp activates EdBuf parameter

11 / <reserved>

12 / Send Globals None Amp sends message 13

13 / Receive Globals 14 Global Bytes, nibblized * Amp saves and activates globals

14 / Send Global Partial Byte Partial address, 00-0D ** Amp sends message 15

15 / Receive Global Partial Byte Partial address, partial value ** Saves and activates global in amp

* Nibblized data is sent hi nibble, then low nibble. E.g. a hex byte value of 74 will be sent as two bytes: 07 and 04. This is because MIDI data bytes really only have 7 bits - the most significant is reserved to be set for status bytes only.

Partial addressing is a way of programming a portion of an EdBuf byte, while not disturbing the other bits in that byte. A partial address is made up of 3 bytes. The first is the byte address of the preset byte you are targeting (00-1E). The second byte is the bit number you want to start writing at (0 for least significant, 7 for most significant). The third byte defines how many bits you want to program. The next byte will be the value, and since it is a partial value, it does not need to be nibblized.

For example, to set the Compressor on/off bit, send the following string:

F0 00 00 1B 11 00 0E 01 06 01 01 F7 The 01 points to the Hardware Control Bits (table below), whose bit 6 controls the compressor. The 06 says that we’re poking bit #6. The first 01 says that we’re programming one bit. The second 01 says that we’re setting (vs. clearing) the bit.

*** “Current” addressing is an alternate method of controlling the eight preset parameters that have dual settings. Instead of the programming device needing to have two different strings for the two levels of, say, Pre Gain, it can use these messages with the address of the first Pre Gain parameter, and the status of the Boost will determine which of the two bytes will actually be read or written. For example, eight sliders (out of 16) of a PC1600x can write current Pre Gain through Delay Level, and five of the PC1600x’s buttons could emulate the EFX Select Mode of the PFC4B. Then, all 16 levels could be edited with eight sliders, instead of needing all 16.

**** This message sends a Receive EdBuf message so it is less destructive upon return to the amp (overwrites the EdBuf). If the Receive Single Preset message is sent to the amp, it overwrites a User preset. A PC program can easily modify the header if this is the desired result, or follow up with a Store command (0A).

PRESET DEFINITION

Address Name Range (Decimal)

(Hex)

00 Model Selection High nib is Cabinet Model, 0-7

Low nib is Amp Model, 0-7

Clockwise rotation for both nibs:

0 = Red / 2x10

1 = 360 / 1x18

: : :

7 = Freddie K / Alloy 4x10

01 Hardware Control Bits 0-3,7 = <reserved>

4 = Compressor On

5 = Analog Overdrive On

6 = Tweeter On

02 <reserved> 0

03,04 Pre Gain (non-boost, boost) 1-33 (active when Analog Overdrive

enabled) 05,06 Low (non-boost, boost) 1-33 07,08 Mid (non-boost, boost) 1-33 09,0A Mid Shift (non-boost, boost) 1-33

0B,0C High (non-boost, boost) 1-33 0D,0E Post Gain (non-boost, boost) 0-33 (0 = reverb off)

0F,10 <reserved> 0 11,12 Speed/Adj (primary/off, secondary/on) 1-25 13,14 Depth (primary/off, secondary/on) 0-25 (0 = modulation off)

15 Effect Type 0-7 = Chorus, Flanger, Phaser,

Octave, Synth, Fretless, Funk Wah,

Distortion 16 Effect Tweak 1 1-25; 255=no tweak *(see below) 17 Effect Tweak 2 1-25; 255=no tweak *(see below)

18-1D <reserved> 0

1E EFX Mode Status Bits (Soft) High nib is <reserved>

Low nib is EFX mode status:

Bit 0 is Boost (on/secondary = high)

Bit 1 is <reserved>

Bit 2 is Effect On (on = high)

Bit 3 is Effect Alt. (on/secondary = high)

Values are automatically set with effect selection, adjust after to tweak. Available tweaks are shown in table below.

Tweak 1 Tweak 2

Chorus - Crossover Frequency Flanger Delay Time Crossover Frequency

Phaser -Octave Tone -

Synth Frequency Resonance

Fretless Frequency Resonance Funk Wah Frequency Resonance Distortion Low Rolloff Dry Level

Offset Name Range (Decimal)

(Hex)

00 <reserved> Reserved (keep at zero)

01 Bank Select Method 0 = Preset (1-4) stays

the same after bank

select (default)

1 = Preset goes to #1 after

bank select

2 = Preset light blinks, waits for

user preset selection

02 PFC4B All Info 0 = Inactive mode - LEDs off

1 = Inactive mode - LEDs

dim (default)

2 = Inactive mode - LEDs

bright for both modes

03 MIDI Channel (- 1) 0-15 for 1-16 (default = 0,

channel 1)

04 Global Bits Bit 0 set for User patches

at powerup (default = 0,

factory)

Bits 1-7 are reserved (keep at

zero)

05 Noise Gate Threshold 0=off, 1-25 (default = 0)

06 Noise Gate Sensitivity 0-25 (default = 5)

07 <reserved> Reserved (keep at 0)

08 <reserved> Reserved (keep at 0)

09 Tuner Bits Bit 0 set for Eb mode (default =

0, standard E mode)

Bit 1 set for Chromatic mode

(default = 0, bass mode)

Bits 2-7 are reserved

(keep at 0)

0A Tuner Volume Level 0-25. Default is 0 (muted).

0B <reserved> Reserved (keep at 0)

0C <reserved> Reserved (keep at 0)

0D <reserved> Reserved (keep at 0)

GLOBALS

BAM 210 BLOCK DIAGRAM

SYSTEM SPECIFICATIONS:

GENERAL:

• Mains circuit breaker: 6 amps (resettable)

• Power consumption: 500 Watts, 120 VAC 60 Hz

• Power consumption: 500 Watts, 230 VAC 50/60 Hz

• Hum and noise: Typically greater than -80 dB unweighted

• Internal speakers: Two professional 10 inch cast frame 8-Ohm speakers wired in parallel for a total impedance of 4 Ohms. One Foster compression horn with crossover and tweeter protection.

DIMENSIONS:

• Height: 24 inches (including feet)

• Width: 23.5 inches

• Depth: 17.125 inches @ bottom, 13 inches @ top

• Weight: 93.5 lbs

POWER AMPLIFIER SECTION:

PROTECTION:

• Current limit protection circuit

• Thermal protection circuit

• D.C. crowbar

• DDT

™

speaker protection circuit with defeat switch

• Variable speed fan, thermally controlled

GENERAL INFO:

• Minimum load = 2 Ohms

• DDT dynamic range: +16 dB

• Input sensitivity: 1.0 V RMS

• One 1/4 inch external speaker jack

POWER AMPLIFIER INPUT:

• Input impedance: 15 k Ohms

• Sensitivity: 1 V RMS (to drive power amp to clipping)

• Switching jack provides preamp out to power amp in connection when not used

POWER OUTPUT:

• 500 Watts (31.62 V RMS) into 2 Ohms with no more than 1% THD+N

• 350 Watts (37.42 V RMS) into 4 Ohms with no more than 1% THD+N

HUM AND NOISE:

• Typically greater than 100 dB below full power @ 4 Ohms unweighted

FREQUENCY RESPONSE:

• +0/-1 dB, 100 mW to 300 W RMS 20 Hz to 20 kHz into 4 Ohms

PREAMPLIFIER SECTION:

D/A AND A/D CONVERSION:

• Rate: 44.1 kHz

• Quantization: 24 bit

SETTINGS FOR FOLLOWING MEASUREMENTS UNLESS OTHERWISE NOTED:

• Input trim set to highest level without triggering red clip indicator

• Compressor = Out

• Pre-gain = Not applicable to this model

• Bass = 0 (12 o’clock)

• Mid = 0 (12 o’clock)

• Mid-shift = 0 (12 o’clock)

• High = 0 (12 o’clock)

• Post-gain = 5

• Effects = Off

• Amp model = RED

• Speaker model = BAM 210

INPUT SENSITIVITY (Level to achieve full power):

• Nominal input: 300 mV RMS

• Minimum input: 25 mV RMS (input trim, post-gain and master fully CW)

• Maximum input: 7 V RMS (maximum signal at input before preamp clipping occurs)

PREAMP OUTPUT:

• Nominal output level: 1 V RMS

• Load impedance: 1,000 Ohms minimum

EXTERNAL FOOTSWITCH FUNCTIONS:

• Preset/bank selection

• Remote tuner access/display

• Tweeter on/off selection

• Effects on/off selection

• Effects alternate settings

• Compressor on/off

• Boost function (Allows alternate level and EQ settings)

BAM™SPECIFICATIONS

Specifications are subject to change without notice.

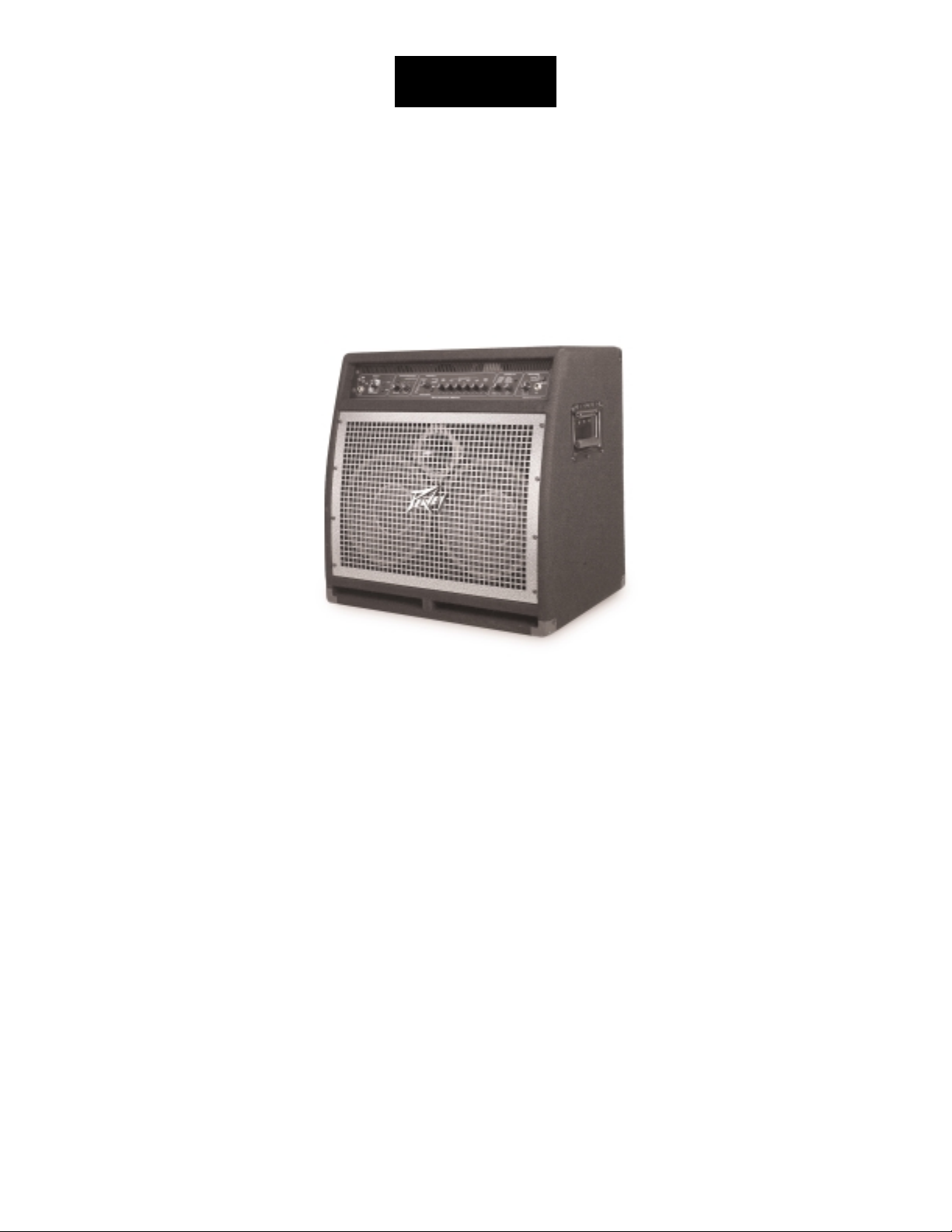

BAM™210

AMPLIFICADOR DE BAJO DE MODELACIÓN DE SONIDO

¿Crees que conseguir una colección ilimitada de tonos de amplificadores y gabinetes de un combo de 2 x 10 es imposible? No con el BAM 210 de Peavey Electronics. Años de estudios y diseño han producido un amplificador de modelación cargado de ventajas y diseñado para los bajistas más exigentes de nuestros días, así como a los que gustan de escuchar música. Desde su interfase amigable a sus salidas de 1/4" y XLR, el BAM es un amplificador que llevará el sonido de los bajos al nuevo milenio.

CARACTERÍSITCAS

• 500 W @ 2 Ohmios, 350 W @ 4 Ohmios

• woofers de 2 x 10"

• Corneta de compresión de 1x

• Portal frontal

• Posición angulada del bafle (para esa posición del sonido sin afectar los graves)

• Compresor análogo

• 8 efectos digitales

- Chorus - Bajo sintetizado

- Flanger - Bajo sin trastes

- Faser - Wah Funk

- Octavador - Distorsión

• 8 modelos de amplificadores que incluyen modelos de tono pasivos y activos

ESTRUCTURA DE PRESETS

El BAM 210 incluye 16 presets (sonidos) de fábrica y 16 del usuario. Los presets del usuario son idénticos a los de fábrica hasta que sean modificados. Los presets de fábrica ilustran las capacidades del amplificador y pueden ser alterados y salvados como presets de usuario. Encender la unidad mientras se oprimen los botones de USER y STORE simultáneamente en el panel frontal del amplificador regresará los presets tanto de fábrica como de usuario a sus valores originales. Conocido como reinicialización, este proceso debe llevarse a cabo cuando la unidad es

ESPAÑOL

desempacada por primera vez y conectada para borrar cualquier alteración que pudieran haber sufrido los presets antes de la compra. Si en cualquier momento te sientes inconforme con tus presets de usuario, la reinicialización regresará todos los presets a sus valores de fábrica.

Supongamos que te gusta el preset de fábrica A 1, pero deseas más respuesta en las frecuencias graves. Oprime el botón USER en el panel frontal. Ya que la unidad ha sido reinicializada previamente, el preset A 1 de usuario es el mismo que el A 1 de fábrica. Ahora sólo ajusta las frecuencias graves a tu gusto y oprime el botón STORE dos veces. El preset con el incremento en las frecuencias graves será aplicado cada vez que se seleccione el preset A 1 de usuario. Si el preset de fábrica es cambiado y no se salva como un preset de usuario, se regresará a su valor original en cuanto se seleccione otro preset.

Tanto los presets de fábrica como los del usuario están guardados en el MATRIX de PRESETS. Este matrix está dividido en 4 bancos (A, B, C, D), y cada banco contiene 4 presets (1, 2, 3, 4). La selección entre los presets de fábrica y de usuario se consigue con el interruptor USER. La ubicación dentro del matiz se asigna por medio del interruptor STORE. En la sección siguiente se encuentra una descripción detallada del matriz y sus controles.

CONTROLES Y CARACTERÍSTICAS

PANEL FRONTAL

(1) ENTRADA

Esta entrada de 1/4" (TS) es una entrada de alta impedancia que puede ser alimentada por una gran gama de señales de pick ups de bajos, tanto pasivos como activos.

(2) GANANCIA DE ENTRADA

Este control ajusta el nivel de la señal que entra a la ENTRADA (1). Los instrumentos de niveles elevados de salida puede que tengan que ser bajados para evitar saturación de la ENTRADA.

(3) SIG/CLIP

Este LED de dos colores indica la presencia de señal, así como funcionar como un aviso de saturación de la ENTRADA (1). La iluminación verde ocurrirá en respuesta a presencia de señal en la ENTRADA, mientras que la iluminación roja es un aviso de saturación potencial. La iluminación roja excesiva indica que se necesita ajustar la ganancia de entrada (2).

(4) MATRIX DE PRESETS

Este Control, así como el interruptor de USUARIO (5) permite la selección entre los 32 presets disponibles. El matrix está dividido en cuatro bancos (A, B, C, D), con cada banco conteniendo 4 presets (1, 2, 3, 4). Dependiendo de la posición del interruptor de USUARIO,

1 3 4 5 8 10 12 13 14 16 17 18 20 21

2 6 7 9 19 2211 15

el interruptor de MATRIX DE PRESETS permite la selección de 16 presets de fábrica y 16 presets de usuario. El preset activo es indicado por la iluminación del LED. Los presets también pueden ser seleccionados por medio del control de pedal o controlador MIDI.

(5) USUARIO

Este control determina si los presets disponibles en el interruptor de MATRIX DE PRESETS (4) son de fábrica o de usuario. El LED amarillo adyacente se iluminará cuando los presets del usuario estén activos.

(6) SALVAR (STORE)

Este control permite salvar los presets en localidades específicas. Cuando un preset ha sido finalizado y está listo para ser salvado o guardado, oprime este interruptor una vez. El LED indicando la localización para salvar actual comenzará a encenderse de manera intermitente. Si la localización debe permanecer igual, oprime el interruptor una vez más y la función ha sido terminada. Si se desea una nueva localización, rota el MATRIX DE PRESETS a la localización deseada. Cuando el LED que indica la nueva localización se encienda intermitentemente, oprime el interruptor una vez más. El preset ahora está en una nueva posición dentro del matrix.

NOTA: los presets de fábrica tienen que ser salvados a una localización de usuario para ser alterados. Si no, se regresarán a sus valores originales cuando se seleccione otro preset.

(7) COMPRESOR

Este control selecciona o cancela el compresor integrado del BAM. El LED verde adyacente indica la activación del compresor.

(8) SQUEEZE

Dado que el compresor del BAM es de tipo suave (soft knee), este control funciona como una combinación entre razón y umbral. El rotar este control en dirección de las manecillas del reloj reduce el umbral (nivel en el que el compresor se activa), mientras que incrementa la razón (la cantidad de compresión). Una razón de compresión expresa el nivel de entrada contra el nivel de salida. Por ejemplo, una razón de 4 a 1 indica que por cada 4 dB de cambio de nivel en la entrada, sólo habrá 1 dB de cambio en la salida. Un compresor suave ofrece razones más bajas para señales de bajo nivel y razones más elevadas para señales de alto nivel.

(9) LED DE SATUACIÓN

Este LED verifica la salida del compresor e indica posible saturación. Su iluminación indica que se debe reducir el control de NIVLE (10).

(10) NIVEL

Este control ajusta el nivel de salida del compresor y permite recuperara pérdidas de ganancia por uso del compresor, también conocido como ganancia de recuperación.

(11) LED DE REDUCCIÓN DE GANANCIA

Estos indicadores muestran la cantidad de reducción de ganancia del compresor.

(12) SELECTOR DE MODELO

Este control, en combinación con el CAMBIO DE GABINETE (13) permite seleccionar entre los modelos de amplificadores y gabinetes del BAM. La iluminación de los LEDS indica qué

modelo está activo (rojo = modelo de amplificador, verde = modelo de gabinete, naranja = modelo de gabinete y ampli combinados). Si se desea salvar algún modelo en particular, oprime el interruptor STORE (6) para salvar el modelo en la locación de preset presente. Ver el diagrama en la pagina 6 para una descripción de las características de los amplificadores.

(13) CAMBIO DE GABINETE (CAB SWAMP)

Este control permite que se cambien los modelos de gabinetes de bocinas . Una vez que el modelo de amplificador ha sido seleccionado vía el SELECTOR DE MODELO (12), oprimir este botón permite al usuario cambiar gabinetes sin alterar la selección del amplificador. Por ejemplo, el modelo actual es B-MAN 2X12. Para escuchar el amplificador a través de un 1X15, oprime el interruptor de CAMBIO DE GABINETE. El LED verde adyacente se iluminará para indicar el modo de cambio de gabinete. Rota el interruptor de SELECCIÓN DE MODELO a la posición de 1X15. El sonido ahora es un B-MAN 1X15 (modelo de apli BMAN; modelo de gabinete 1X15). Ver la tabla a continuación para una descripción de las características de los gabinetes.

Modelo de Amplificador Modelo de Gabinete Descripción

ROJO (RED) 2 x10 Modelo combo de 2 x 10 con

EQ semi-paramétrico. Gabinete frontal con corneta

360 1 x 18 Cerebro de solid state viejo con

EQ pasivo. Una corneta de 18 pulgadas.

TVS 8 x 10 Cerebro de bulbos antiguo con

EQ pasivo. Gabinete sellado de 8 x 10 sin corneta.

FLIPTOP 1 x 15 Combo de bajo portable de

bulbos con EQ pasivo. Gabinete de 1 x 15

B-MAN 2 x 12 Cerebro clásico de bulbos con

EQ pasivo de 3 bandas. Gabinete sellado atrás de 2 x 12.

PEAVEY MAX BAM 2 x 10 Preamp de bajo híbrido con EQ

activo de 3 bandas semiparamétrico. Gabinete sin moldeo.

WEST COSAT 4 x 10 Cerebro híbrido moderno con

EQ activo semi-paramétrico. Gabinete moderno frontal con corneta de 4 x 10.

FREDDIE K ALEACIÓN 4 x 10 Cerebro moderno de solid state

con EQ activo de 4 bandas. Parlantes de cono metálicos portados en 4 x 10 sin tweeter.

(14) PRE GANACIA

Este control ajusta la ganancia del preamplificador cuando el modelo de ampli seleccionado cuenta con la función asociada. Rotar este control en dirección de las manecillas del reloj incrementa la ganancia. Los ajustes de este control modificarán el preset, y los nuevos valores pueden ser salvados como un preset de usuario. Si los LEDs a su alrededor no se iluminan, el modelo de amplificador no cuenta con la función de preganancia. La función de preganancia puede ser añadida o cancelada en cambios. Ver la sección de CAMBIOS/ PODER en este manual para instrucciones de cambios.

(15) ECUALIZACIÓN

El EQ del BAM 210 permite ajustes del modelo de amplificador seleccionado. Cada modelo emula diferentes circuitos de ecualización, sean activos, pasivos, o sólo con un centro de frecuencia o rango diferentes. Dado que el BAM simula ecualizaciones en el ampli que está modelando, ajustar los controles en esta sección es como ajustar los controles del amplificador modelado. Sin importar el modelo, rotar el control de GRAVES (LOW) en dirección de las manecillas del reloj incrementa las frecuencias graves; el control MEDIOS (MID) controla las frecuencias medias y el control de AGUDOS (HIGH) controla las frecuencias agudas. Para amplificadores con centros variables en el rango medio, el control SHIFT mueve el centro de frecuencia.

(16) GANACIA POST

Este control ajusta el volumen general de un preset. Como con la GANACIA PRE (14) el rotar este control en dirección de las manecillas del reloj incrementará la ganancia, y los nuevos valores pueden ser salvados como un preset de usuario.

(17) AJUSTE DE VELOCIDAD & (18) PROFUNDIDAD

Estos controles ajustan los parámetros del efecto seleccionado vía el INTERRUPTOR DE EFECTO (19). Ver la sección de CAMBIOS/ PODER en este manual para instrucciones estos controladores. Los parámetros de un efecto pueden ser intercambiados entre dos posiciones usando la pedalera en el modo EFX SELECT (selección de efectos). Cuando se cambia entre posiciones, los dos parámetros son cambiados simultáneamente.

(19) EFECTO

Este control selecciona el efecto que estará activo/ El LED amarillo adyacente al nombre del efecto indicará cuando esté activo.

(20) VOLUMEN MAESTRO

Este control ajusta el nivel general del BAM. Este control es independiente de los presets y puede ser usado para ajustar el volumen de salida deseado dependiendo de las diferentes situaciones de uso.

(21) CONECTOR DE AURICULARES

Este conector de 1/4" (TRS) acepta auriculares estéreo estándar solamente. Usar este conectador interrumpe la señal que va al parlante, haciéndolo ideal para situaciones de práctica. A pesar de ser un conectador estéreo, la señal que se le manda es mono y el sonido que se escuche en los dos lados será el mismo.

(22) SELECTOR DDT

Este interruptor controla el sistema de protección de parlantes exclusivo de Peavey DDT (Técnica de detección de distorsión). Con el interruptor hacia fuera, un circuito único monitorea las condiciones de la señal que pueden saturar el amplificador y activa compresión para reducir la ganancia y evitar distorsión. Esta técnica utiliza todos los watts posibles para que el amplificador reproduzca la señal, pero minimiza la saturación y distorsión reduciendo el potencial de daños a los parlantes. Este circuito es independiente de la sección de compresión del amplificador. Dado que esta función es ‘invisible’ en niveles debajo del punto de saturación, se recomienda que esté activado todo el tiempo. Ajustar este interruptor en la posición “dentro” cancela la protección, permitiendo saturación en el amplificador y posibles daños a los parlantes.

PANEL TRASERO

(23) REINICIALIZACIÓN DEL FUSIBLE

Este botón reinicializa el fusible interno. Durante condiciones de operación normales, el fusible no debe fallar. Condiciones como cortos circuitos, u operación continúa en niveles de saturación pueden causar que el fusible se bote. Si esto sucediera, apaga el amplificador y espera 60 segundos antes de oprimir el botón para reinicializar el fusible. Se debe averiguar la razón de la falla. Si el fusible continua fallando, la unidad debe ser llevada a un centro de servicio autorizado por Peavey para repararlo.

(24) POLARIDAD DE TIERRA

Este interruptor de tres posiciones normalmente se debe ajustar en la posición central (0). Si se encuentra hum o ruido en los parlantes, el interruptor puede ser cambiado a la posición (+) o (-) para minimizar el ruido. Si el cambiar la polaridad no mejora el problema, consulta a tu distribuidor Peavey, la fábrica de Peavey o un técnico capacitado.

(25) CONECTADOR IEC

Este es un conectador estándar IEC. Un cable de CA con los conectadores y capacidades para el voltaje de operación es incluido en el paquete. El cable de corriente debe ser conectado al amplificador antes de conectarse a la fuente de corriente.

CABLE DE CORRIENTE DOMESTICO EN EEUU

El cable de corriente incluido con la unidad es uno de 3 vías con conectador convencional de 120 VAC y aguja de tierra. Si la fuente no cuenta con entrada de tierra, un adaptador debe ser usado y la tercera aguja debe ser aterrizada correctamente.

Nunca se rompa la aguja de tierra en ningún equipo. Esta ha sido incluida por tu seguridad.

(26) INTERRUPTOR DE CORRIENTE

Este interruptor de dos posiciones aplica corriente a la unidad cuando se encuentra en la posición de encendido (ON).

(27) MIDI OUT/THRU

Este DIN estándar de 5 agujas envía cambios de programa MIDI fuera y a través del BAM

210. Para más información hacer referencia a la sección PEDALERA/MIDI de este manual.

(28) ENTRADA MIDI (IN) / PEDALERA

Este DIN de 8 agujas recibe comandos MIDI de un controlador externo. Aceptará tanto cables DIN estándar de 5 agujas como el cable combo MIDI/Communication de Peavey de 8 agujas. El cable de 8 agujas provee conectabilidad con la pedalera (incluida). Para más información hacer referencia a la sección PEDALERA/MIDI de este manual.

24 25 35

23 26 27 28 29 30 31 32 33 34

(29) SALIDA DE PARLANTE EXTERNO

Este conectador mono de 1/4" TS permite la conexión de parlante(s) externo(s). La salida está cableada en paralelo con el parlante interno. La impedancia mínima de parlantes externos debe ser de 4 ohmios.

(30) ENTRADA DE AMPLIFICADOR

Este conectador de 1/4" permite la conexión de señales de nivel de línea directamente al amplificador.

(31) SALIDA DEL PREAMPLIFICADOR

Este conectador de 1/4" Permite la conexión a consolas, grabadoras, etc. Usa un cable propiamente aislado para conectar de esta salida a la entrada del aparato receptor de la señal. Esta conexión no afecta la operación del amplificador o la señal que continua al amplificador y parlantes.

NOTA: Los conectadores ENTRADA DE AMPLIFICADOR y SALIDA DEL PREAMPLIFICADOR también pueden ser usados para conectar procesadores de nivel de línea.

(32) NIVEL XLR

Este control ajusta el nivel de señal enviado a la SALIDA XLR (33). La rotación en dirección de las manecillas del reloj incrementa el nivel de la señal enviada; la rotación contra reloj disminuye el nivel.

(34) EQ PRE/POST

Este interruptor determina si la señal siendo enviada de la SALIDA XLR (33) es pre o post EQ, o si la señal es o no afectada por la sección del ecualizador del amplificador. La posición FUERA es pre-EQ (no afectada), mientras que la posición ADENTRO es post EQ (afectada), incluyendo todos el modelo, compresión y efectos.

(35) TIERRA

Este interruptor levanta la tierra de la aguja 1 del conectador XLR para prevenir un posible circuito de tierra si el amplificador es conectado a otro equipo, por ejemplo una consola, que se encuentre en otro circuito eléctrico

AFINADOR

El afinador del BAM funciona con bajos de 4, 5 y 6 cuerdas en formatos de afinación estándar, así como de manera cromática. El afinador puede se puede acceder oprimiendo los botones USER (5) y STORE (6) simultáneamente, o por medio de la pedalera (ver Modo de Afinador en la sección de PEDALERA de este manual.). El modo normal del afinador es un bajo estándar (B E A D G C) y el afinador estará en este modo cuando sea seleccionado. Para entrar en el modo cromático, oprime el botón COMPRESOR (7) mientras estás en modo de afinador. El LED adyacente al COMPRESOR se iluminará cuando el afinador esté en modo cromático. Los LEDs de los controles 14-16 funcionan como indicadores relativos a la nota que se está afinando (ver el diagrama siguiente). La rotación en contra reloj indica que la nota está bemol, rotación en dirección de las manecillas del reloj indica que la nota está aguda. La velocidad de rotación disminuirá conforme la nota se acerca más a su afinación, y la rotación se parara por completo cuando se alcance la afinación correcta. Los LEDs de AJUSTE DE VELOCIDAD (17) muestran un modo de afinación más visual donde la posición de las 12 se ilumina cuando la nota está afinada. El control de PROFUNDIDAD (18) ajusta el volumen del afinador en este modo.

En el modo de bajo, el afinador busca las notas estándar de un bajo y automáticamente selecciona la nota estándar más cercana en relación a la que se está tocando. En el modo cromático, el afinador busca todas las notas, ya sean estándar o no. Por ejemplo si se toca un Fa (F) se buscaría como tal, iluminando los LEDs de Mi (E) y Sol (G), ya que Fa se encuentra entre Mi y Sol. El afinador del BAM también permite afinación de Mi bemol (Eb). Para entrar a este modo, oprime el botón USER (5) mientras estés en modo de afinador. Los ajustes del afinador pueden ser salvados oprimiendo el botón de SALVAR (6).

PEDALERA

La PFC

™

4B opera en cuatro modos diferentes. Preset, Selección de Banco, Selección de EFX y Afinador. Los botones en la pedalera tienen diferentes utilidades basadas en el modo activado. La selección de modo se lleva a cabo vía los botones de MODO DE SELECCIÓN DE EFECTOS (36) y BANCO (37). La función de cada botón en los varios modos es descrita por modo en la sección bajo el diagrama. Si un botón en particular no está listado, no tiene funciones en ese modo.

MODO PRESET

Este modo es el modo inicial. Cuando el amplificador es encendido, la pedalera estará en este modo. La selección de presets individuales en el banco activo puede ser conseguida en este modo. El banco activo es indicado por la iluminación de su correspondiente LED amarillo (A, B, C, D). El preset actual dentro del banco es indicado por la iluminación de su LED rojo correspondiente (1, 2, 3, 4). Los botones 38-40 cambian el preset. El LED verde de modo EFX se iluminará suavemente en este modo si su función es activada.

MODO DE SELECCIÓN DE BANCO

Oprimir el botón 37 cuando estás en el modo preset selecciona el modo de selección de banco. El LED amarillo correspondiente (A, B, C, D) se encenderá intermitentemente indicando el banco activo cuando se entra en este modo. Los botones 38-41 cambian el banco activo. El LED se

E A D G CB

36 37 38 39 40 41

42 (on rear)

iluminará de manera constante una vez que el banco sea seleccionado. Oprimir el botón 37 una vez más regresará al Modo de Preset.

MODO DE SELECCION DE EFECTOS (EFX)

Oprimir el botón 36 selecciona este modo. El LED verde correspondiente se iluminará cuando este modo es seleccionado. Los botones 37-41 funcionarán de la siguiente manera.

37 – Compresor apagado 38 – Cambia entre ajustes primarios y secundario en los controles 14-16. 39 – Tweeter encendido/apagado 40 – Efectos encendidos/apagados 41 – Cambia entre los ajustes primarios y secundarios de los efectos

AJUSTANDO LOS NIVELES DE EFECTOS/INCREMENTOS

Existen ocho perillas de parámetros desde pre ganancia hasta profundidad de efectos. Cada una tiene ajustes dobles salvados con cada preset. La pedalera PFC4B permite cambiar entre estos ajustes primarios y secundarios cuando estés en modo EFX de la siguiente manera: INCREMENTO (boost) – cambia entre los seis parámetros del preamplificador: Pre ganancia, Graves, Medios, Cambio, Agudos, Post ganancia. EFECTOS ALT – Cambia entre los parámetros de velocidad, ajuste y profundidad.

La función de incremento te permite tener un sonido de amplificador completamente diferente para solos, etc. No sólo puedes incrementar o cortar ganancia pre y post, también puedes disminuir los medios e incrementar los agudos, etc. Las perillas dobles para los efectos significan que el PFC4B puede hacer mucho más que sólo encenderlos y apagarlos. El apagarlos no siempre es de las dos opciones prioritarias, aquí puedes hacer cosas como:

-Tener mucho faser cuando el LED ALT del PFC4B está encendido, pero sólo un poco cuando está apagado.

- Cambiar entre velocidades altas y bajas del flanger

-Agregar un poco de distorsión en paralelo con el sonido seco para llenar los medios en los solos de guitarra.

Esta capacidad te permite crear sonidos excelentes de forma divertida

Ajustando y Salvando niveles de Incrementos/efectos

Aquí viene la parte sencilla. Apaga en control de incremento (boost) en el PFC4B y ajusta tu tono y nivel sin incremento (ajustes primarios). Enciende el Incremento y ajusta el tono y nivel (ajustes secundarios, ver la página 12 para tips extras). Luego repite la operación para los efectos. Una vez que todos estén funcionando de la manera que quieres, ajusta las funciones de EFX en la PFC4B de la manera en que los quieras cuando los llames (ej. Incremento apagado), entonces salva el preset (sólo tienes que salvarlo una vez. Los ajustes primarios y secundarios están todos dentro del mismo preset, por lo que no perderás primarios cuando cambies a secundarios, etc.)

MODO AFINADOR

Oprimir los botones 36 y 37 simultáneamente selecciona el modo de afinador. Los cuatro LEDs amarillos se iluminarán suavemente indicando que el modo afinador está activo y esperando señal. Oprimir cualquier botón te sacará del modo de afinador y te llevará de regreso al modo y preset previo.

Los LEDs verdes indican la nota que el afinador está buscando. En el modo cromático los dos LEDs adyacentes a la nota se iluminarán si la nota que se busca no es una nota estándar en la afinación de un bajo. Una vez que una nota es buscada los LEDs rojos y amarillos funcionan similarmente a un afinador tipo ‘strobe’, encendiéndose secuencialmente en forma de anillo. La rotación en contra reloj indica que la nota está bemol, rotación en dirección de las manecillas del reloj indica que la nota está aguda. La velocidad de rotación disminuirá conforme la nota se acerca más a su afinación, y la rotación se parara por completo cuando se alcance la afinación correcta.

(42) CONECTADOR DE CABLE REMOTO

Este conectador DIN de 8 agujas recibe y transmite comandos MIDI de o a la ENTRADA MIDI (IN) / PEDALERA (28). Algunas funciones, como el afinador, también son comunicadas por esta conexión. Sólo el cable de Peavey de 8 agujas MIDI (incluido) debe ser usado para esta conexión.

CARACTERÍSTICAS DE CORRIENTE ESCONDIDAS

El BAM te permite hacer casi todo lo que quieras por medio de los controles estándar del panel frontal y de la pedalera. De cualquier forma, hay otros parámetros bajo el cofre que puedes alcanzar si estás dispuesto a buscar un poco más a fondo. Si oprimes el botón USUARIO por un segundo (y lo mantienes oprimido), puedes llegar a otros parámetros de los presets. Hacer lo mismo con el botón de SALVAR te permite llegar a los parámetros de preferencias globales. La siguiente tabla y texto muestran los parámetros disponibles.

TWEAK / TUNER POWER FEATURES

Control Preset Tweak Global Tweak Tuner Tweak

(hold USER for 1 sec.) (hold STORE for 1 sec.) (Press STORE and USER)

Preset - MIDI Channel [Exit Tuner]

Store - - Store Tuner Tweaks

User - User on Powerup Eb mode

Compressor - - Chromatic Mode

Model - - [Exit Tuner]

Cab Swap - - [Exit Tuner]

Pre Analog Overdrive Enable - -

Bass -- -

Mid -- -

Shift -- -

Treble Tweeter Enable Footswitch All-Info -

Post - Bank Select Style -

Effect Select - - [Exit Tuner]

Speed/Adj Tweak 1 Noise Gate Sensitivity -

Depth Tweak 2 Noise Gate Threshold Tuner Volume

TIP DE PODER! COPIAR LOS AJUSTES DE EFECTO/INCREMENTO

La función de incremento (boost) permite que tengas dos ajustes completos (por preset) para la pre ganancia, post ganancia y EQ de tres bandas. Cuando se crea un preset, típicamente construirás tu sonido sin incremento (LED de boost apagada en el PFC4B), luego lo querrás modificar para el incremento. Bueno, pues estos ajustes por lo general serán diferentes, y sincronizarlos de manera manual es un poco tedioso. Puedes oprimir el botón USUARIO por un segundo (y mantenerlo apretado, lo cual pone al amplificador en modo de Cambio (Tweak), ver a continuación), y oprime el botón de la pedalera. Esto copiará los cinco parámetros de las posiciones no incrementadas a las incrementadas. (Si ya tenías incremento desde el principio, la copia será en dirección opuesta, va de donde estás a donde te diriges). Esto también funciona con las perillas de efectos, pero como sólo hay dos, no es mucho problema cambiarlas manualmente.

DETALLES

PRESETS:

• Saturación Análoga – Depende de la selección de modelo de amplificador, después este

interruptor la puede cambiar.

• Tweeter - Depende de la selección de modelo de amplificador, después este interruptor la

puede cambiar.

• Tweak (Cambios) 1 & 2, - Ver tabla siguiente.

GLOBAL:

• Canal MIDI – Va de 1 (LED del matriz A1) a 16 (LED de matriz D4). Pedalera/sysex siempre

funcionarán. Los mensajes de canal serán mandados con este canal, y serán ignorados al ser recibidos a menos que sean de este canal (default = 1)

• Usuario al Encender – Son las posiciones de fábrica (default) en el encendido –LED apagado.

Encender para presets de USUARIO al encender.

• Toda la información (All-Info) - de la pedalera será:

• 0 = Sólo muestra LEDs de modo actual (verdes, rojas o amarillas). Menos información, menos confusión. [7:00/min]

• 1 = (default) LEDs suaves para el modo inactivo (ej. Verde cuando no estás en modo EFX). [12:00]

• 2 = Muestra todos los LEDs brillantes en cualquier modo. Bueno para ver todo en luz brillante donde se pueden perder las luces suaves. [5:00/max]

• Será la selección del banco

• 0 = (default) ir al mismo preset en otro banco [7:00/min]

• 1 = ir al preset #1 en banco nuevo [12:00]

• 2 = esperar a que el usuario oprima un pedal antes de cambiar (el actual rojo intermitente) [5:00/max]

• Sensibilidad de compuerta – Incrementa este para más efecto de compuerta. Reducir

para una reducción discreta. (default = 9:00)

• Umbral de Compuerta – Ajusta este con el volumen alto pero las cuerdas muteadas. Sube la

sensibilidad al máximo, luego sube este hasta que se vaya el ruido. Súbelo un poco más (Cambio de uno o dos LEDs). Luego, reduce la sensibilidad a tu gusto. (default = apagado)

AFINADOR

• Salva Cambios de Afinador – El afinador no recordará tus preferencias a menos que las salves

(sólo oprime una vez).

• Modo Eb – Oprime para cambiar entre modo E y Eb. El LED no se encenderá en modo Eb.

Todas las notas son subidas en la muestra – hasta en modo cromático. Ofrecemos esta afinación ya que la afinación en Eb es tan popular en la música popular. (default = apagado)

• Modo Cromático – Oprime para cambiar entre modo cromático y modo de bajo. El LED se

encenderá para modo cromático. Ofrecemos esto para que tengas afinaciones abiertas y no tengas que llevar otro afinador. (default = apagado)

• Volumen del Afinador – Sube o baja para cambiar el volumen de Bypass del afinador. Bájalo al

máximo para afinación silenciosa. (default = 0 - muteado)

IMPLEMENTACIÓN MIDI

El BAM ha sido diseñado para ser un sistema completo de amplificación de bajo usando la pedalera PFC4B. Sin embargo, existen muchos usos más para los conectadores MIDI de la parte trasera, y eso es lo que cubriremos aquí, Comenzaremos con lo más sencillo y veremos lo más complicado más adelante.

CANAL MIDI

El canal MIDI del BAM de default es el 1 (después de reinicialización) Esto quiere decir que cualquier mensaje que se reciba en otro canal será ignorado, y todos los mensajes que se generen serán enviados por este canal. Para cambiar canal, oprime el botón de SALVAR por lo menos por un segundo, y (mientras sigue oprimido) selecciona un canal entre 1=16 en el Matrix de selección de Presets.

MIDI OUT COMO MIDI THRU

Seguramente usarás el PFC4B para alimentar el MIDI In, ya que añade mucha flexibilidad al ampli. Si decides incluir otro BAM para operación doble, el segundo puede ser esclavo del PFC4B del primero conectando un cable MIDI entre la salida del primero y la entrada del segundo. Esto mantendrá los cambios de programa, cambios de efectos, ediciones de presets, etc.

La salida MIDI será como eco de todos los comandos que lleguen al MIDI In (con excepción de algunos mensajes sysex para le BAM), por lo que puede ser usado en medio de una cadena MIDI, además del PFC4B. Esto se llama un thru ‘suave’, lo que quiere decir que depende del software (poder de procesamiento y búfer MIDI) de la unidad. ¿Qué es un thru ‘duro’? Esto es cuando hay un conectador marcado “Thru” y no “out” o “out/thru”. Por lo general es acompañado por un MIDI In y Out, y por lo general se encuentra entre estos. Más importante, depende directamente de la entrada “In”, por lo que no depende del software para hacer el eco (lo cual puede causar retrasos en algunas condiciones). Entonces, si el resto de tu equipo MIDI tiene tres conectadores, se recomienda que pongas el BAM al final de la cadena.

SINCRONIZACIÓN DE PRESET CON UNA UNIDAD DE EFECTOS EXTERNA

Puedes tener una unidad de efectos programable con entrada MIDI que quieras usar con el BAM. Si quieres que esta unidad cambie de presets cuando lo hace el BAM, conecta un cable MIDI de la salida (out) MIDI a la entrada MIDI (In) de la unidad externa. Entonces los primeros 6 presets de la unidad de efectos estarán alineados con los 16 presets del BAM.

Para que esto funcione, el canal MIDI de los efectos debe estar ya sea en OMNI o ser igual al del BAM.

EFFECT PARAMETERS / TWEAKS

Effect Speed/Adj Depth Tweak 1 Tweak 2 Chorus Speed Depth Crossover Frequency

COPIAS DE SEGURIDAD DE PRESETS

Puedes hacer copias de seguridad en tu computadora, secuenciado u otro tipo de librería MIDI. También puedes transferir la información a otro BAM. Conecta un cable MIDI de la salida (OUT) MIDI a la entrada (In) de la unidad donde salvarás la información. Prepara la unidad o el software para recibir información (en caso de transferir a otro BAM, este sólo tiene que estar encendido). Ahora estamos listos para mandar los presets.

Para comenzar la transmisión manualmente, oprime el botón Swap y oprime el botón de selección de efectos. Los seis anillos de LEDs de modelos de amplis (pre ganancia a post ganancia) deben apagarse por un segundo o dos para verificar la operación. Cuando se vuelvan a encender la operación ha sido terminada.

NOTA: El tamaño de un dump exclusivo de sistema es de 1000 bytes.

Si tu aparato de grabación puede enviar una petición para automatizar esta operación, el hilo (string) puede ser encontrado en la tabla de sysex siguiente. Otro cable tendría que ir de la salida de la grabadora a la entrada del BAM para que esto funcione. Enviar este hilo al BAM comenzará la operación de transferencia.

Para salvar Globales: Mantén oprimido CAB SWAP y oprime STORE Para salvar un Preset: Mantén oprimido CAB SWAP y oprime USER

MENSAJES DE CANAL

El BAM aceptará (y hará eco) los siguientes mensajes de canal cuando sean enviados a su canal MIDI (los valores mostrados son hexadecimales):

• Cambio de Programa - Cx nn donde x = canal MIDI - 1, nn = 00-0F para presets A1 - D4

• Selección de Banco - Bx 20 nn donde x = canal MIDI - 1, nn = 00 para fábrica, 01 para usuario

• Volumen Principal - Bx 07 nn donde x = canal MIDI - 1, nn = 00-7F para mute completo

NOTA: El Volumen Principal está localizado después del preamp, EQ y efectos.

Otros mensajes de canal se repetirán (eco) a la salida MIDI, pero no afectarán al BAM

El BAM generará los siguientes mensajes de canal en su canal MIDI:

• Cambio de programa (como se muestra arriba) – cuando se inicia un cambio de preset por el panel frontal o el PFC4B

• Selección de Banco (como se muestra arriba) – Cuando el MATRIX en cambiado entre fábrica y usuario.

MENSAJES COMUNES DEL SISTEMA Y MENSAJES EN TIEMPO REAL

El BAM repetirá (eco) estos mensajes a la salida MIDI cuando los reciba, Ninguno será generado por el BAM.

MENSAJES EXCLUSIVOS DEL SISTEMA

Hemos equipado el BAM con una extensa implementación sysex. Además de dumps sencillos y compartir presets vía internet, esto te permite programar el amplificador para que sea programado de manera remota por un programa de computadora o editor de hardware como el Peavey 1600x

™

Todos los mensajes sysex del BAM comienzan con una titulo común y terminan con un byte de Fin de Sysex [EOX]. La siguiente tabla muestra la sección “única” (incluyendo la información de comandos y opcional) de cada mensaje que cae entre el titulo y el EOX.

Aquí está la parte común, así como una descripción del propósito de cada byte:

F0 - Comienzo de Sysex [SOX] 00 00 1B - ID de Fabricante de Peavey= 00 00 1B 11 - BAM ID de Producto (10 para comandos PFC4B: CMD = 00, 01) 00 - Reservado para uso futuro (mantener en cero) CMD - Byte de comando que define qué mensaje de sysex es. <data> - data Opcional F7 - Fin de Sysex [EOX]

NOTA: Cada vez que se llama un preset, este primero es cargado en un búfer de RAM que llamaremos búfer de edición (también podría ser llamado ‘preset actual’). Si se llama otro preset, el búfer de edición es borrado, por lo que se perderán los cambios a menos que se salve en una locación de Usuario (o de manera externa). En la tabla siguiente, nos referimos a esta localización como “EdBuf”.
