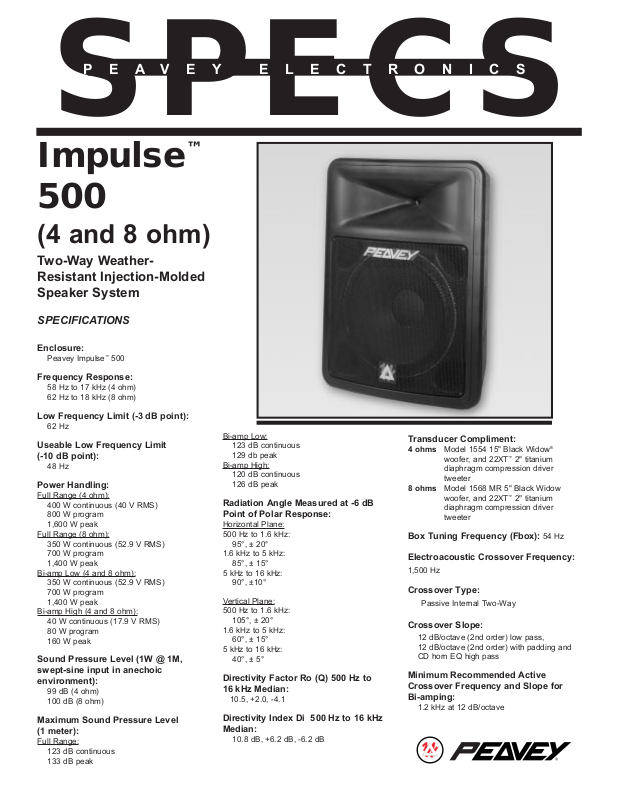

Page 1
Impulse
™
500
(4 and 8 ohm)
Two-Way WeatherResistant Injection-Molded
Speaker System
SPECIFICATIONS
Enclosure:
Peavey Impulseª500
Frequency Response:
58 Hz to 17 kHz (4 ohm)
62 Hz to 18 kHz (8 ohm)
Low Frequency Limit (-3 dB point):
62 Hz
Useable Low Frequency Limit
(-10 dB point):
48 Hz
Power Handling:
Full Range (4 ohm):
400 W continuous (40 V RMS)
800 W program
1,600 W peak
Full Range (8 ohm):
350 W continuous (52.9 V RMS)
700 W program
1,400 W peak
Bi-amp Low (4 and 8 ohm):
350 W continuous (52.9 V RMS)
700 W program
1,400 W peak
Bi-amp High (4 and 8 ohm):
40 W continuous (17.9 V RMS)
80 W program
160 W peak
Sound Pressure Level (1W @ 1M,
swept-sine input in anechoic
environment):
99 dB (4 ohm)
100 dB (8 ohm)
Maximum Sound Pressure Level
(1 meter):
Full Range:
123 dB continuous
133 dB peak
Bi-amp Low:
123 dB continuous
129 db peak
Bi-amp High:
120 dB continuous
126 dB peak
Radiation Angle Measured at -6 dB
Point of Polar Response:
Horizontal Plane:
500 Hz to 1.6 kHz:
95¡, ± 20¡
1.6 kHz to 5 kHz:
85¡, ± 15¡
5 kHz to 16 kHz:
90¡, ±10¡
Vertical Plane:
500 Hz to 1.6 kHz:
105¡, ± 20¡
1.6 kHz to 5 kHz:
60¡, ± 15¡
5 kHz to 16 kHz:
40¡, ± 5¡
Directivity Factor Ro (Q) 500 Hz to
16 kHz Median:
10.5, +2.0, -4.1
Directivity Index Di 500 Hz to 16 kHz
Median:
10.8 dB, +6.2 dB, -6.2 dB
Transducer Compliment:
4 ohms Model 1554 15" Black Widow
¨
woofer, and 22XTª2" titanium
diaphragm compression driver
tweeter
8 ohms Model 1568 MR 5" Black Widow
woofer, and 22XTª2" titanium
diaphragm compression driver
tweeter
Box Tuning Frequency (Fbox): 54 Hz
Electroacoustic Crossover Frequency:
1,500 Hz
Crossover Type:
Passive Internal Two-Way
Crossover Slope:
12 dB/octave (2nd order) low pass,
12 dB/octave (2nd order) with padding and
CD horn EQ high pass
Minimum Recommended Active
Crossover Frequency and Slope for
Bi-amping:
1.2 kHz at 12 dB/octave
SPECS
PEAVEY ELECTRONICS
Page 2
Time Offset:
0 mS, unit is time offset corrected via spatial
location of horn mouth
Impedance (Z):
Full Range (4 ohm):
Nominal: 4 ohms
Minimum: 3.1 ohms
Lows, Nominal: 4 ohms
High, Nominal: 8 ohms
Full Range (8 ohm):
Nominal: 8 ohms
Minimum: 5.6 ohms
Lows, Nominal: 8 ohms
High, Nominal: 8 ohms
Input Connections:
Two 1/4" phone jacks and two 4-pin Neutrik
¨
Speakon¨connectors all in parallel.
Lockable bi-amplification switch for selection
of full-range use or bi-amp use for the
Neutrik connectors. Two 1/4" switching
jacks for instant 1/4" bi-amp access.
Enclosure Materials and Finish:
Injection-molded high-impact polypropylene
of a nominal thickness of 1/4" and with
textured finish.
Mounting:
Stand mounting via molded-in
mount, flying via Versamount
ª
70 (top or bottom of cabinet)
and four rubber feet for floor
use.
Dimensions (H x W x D):
28.562" tall x 21.312" wide
(11.5" wide in rear) x 17" deep.
[72.55 cm x 54.13 cm
(29.21 cm rear) x 43.18 cm]
Optional Accessories: TBD
Net Weight: 56 lbs.
Shipping Weight: 62.4 lbs.
Additional Remarks:
Also available in a 4-ohm nominal impedance system, and a bi-amplified powered
unit (Impulse 500P)
Features:
¥ 350 W Continuous, 1,400 W Peak
¥ Sound Guard
ª
¥ Black Widow 15" premium woofer
¥ 22XT titanium compression driver
¥ Multiple handgrips and stand mount
¥ Peak SPL in excess of 133 dB
¥ Weather-resistant woofer and grille
¥ Top and bottom flying point inserts
¥ Molded-in horn with exceptionally smooth
response and pattern control
DESCRIPTION:
The Impulse 500 is a two-way full-range
speaker system engineered to provide
ultra-high performance in a portable, compact, weather-resistant package. The
enclosure utilizes high-impact polypropylene in an injection-molded plastic trape-
2
Amplitude Response (1W 1m On-Axis)
110
100
90
80
dB SPL (re 20 Pa)
70
60
20 50 100 200 500 1k 2k 5k 10k 20k
Figure 1
Frequency (Hz)
Impedance
100
50
30
20
Z
(
)
10
5
3
2
1
20 50 100 200 500 1k 2k 5k 10k 20k
Figure 2
Frequency (Hz)
Beamwidth
360
300
180
140
100
80
60
40
Beamwidth (Degrees)
30
20 50 100 200 500 1k 2k 5k 10k 20k
Figure 3
Horizontal
Vertical
Frequency (Hz)
Q & Directivity Index
100
Q
10
1
20 50 100 200 500 1k 2k 5k 10k 20k
Figure 4
Frequency (Hz)
20
Di
10
0
Page 3
zoidal shape, along with a coated perforated metal grille to offer a cosmetically elegant yet durable system.
The two-way system includes a 15"
Black Widow woofer with a Kevlar
¨
impregnated cone and a specially treated
surround, cone and dust cap for excellent
weather resistance. The 22XT compression driver features a 2" titanium
diaphragm, and is coupled to an extremely
smooth and well controlled constant directivity horn, with a coverage pattern of
90 degrees by 45 degrees that is molded
into the enclosure. Input connection to the
system is made via 1/4" phone jacks (2) or
4-pin Neutrik Speakon connectors.
Provisions for bi-amplification are made
via a lock-down switch selected mode of
operation for the Neutrik connectors, or
instant access 1/4" switching jacks. The
internal passive crossover features Sound
Guard to protect the tweeter, and utilizes
high performance components and an
advanced topology crossover to provide
high power handling and a smooth yet
clear response. The optimal integration of
the crossover with the selected drivers
results in a smooth frequency response
from 62 Hz to 18 kHz.
The free-flow vented cabinet offers
mounting point inserts top and bottom as
well as a molded-in stand adapter for
maximum utility and ease of use.
FREQUENCY RESPONSE:
This measurement is useful in determining how accurately a given enclosure
reproduces an input signal.
The frequency response of the Impulse
500 is measured at 1 meter using a 2.82volt, swept-sine input. The selected driver
in the Impulse 500 combine to give a
smooth frequency response from 62 Hz to
18 kHz.
DIRECTIVITY:
Beamwidth and directivity factors are
derived from the -6 dB points from the
polar plots (see figure 3), which are measured in a whole space anechoic environment. These are specifications that provide a reference to the coverage characteristics of the unit. These parameters provide insight for proper placement and
installation in the chosen environment.
The blending of the components of the
Impulse
ª
500 exhibit a desirable
beamwidth and directivity (figures 3 and 4)
suitable for sound reinforcement applications.
POWER HANDLING:
There are many different approaches to
power handling ratings. Peavey rates this
speaker systemÕs power handling using a
modified form of the AES Standard
3
Harmonic Distortion at 1/100 Rated Power
HARMONIC DISTORTION
Second and third harmonic distortion vs. frequency is plotted in two
power levels: one tenth of rated input power and either one one
hundredth of rated input power or 1 Watt, whichever is higher.
Distortion is read from the graph as the difference between the
fundamental signal and the desired harmonic. As an example,
distortion that is 40 dB down from the fundamental signal
is equivalent to 1% distortion.
110
100
90
80
70
dB SPL (re 20 Pa)
60
50
40
20 50 100 200 500 1k 2k 5k 10k 20k
Figure 5
Frequency (Hz)
2nd Harmonic
3rd Harmonic
Harmonic Distortion at 1/10 Rated Power
120
110
100
90
80
dB SPL (re 20 Pa)
70
60
50
20 50 100 200 500 1k 2k 5k 10k 20k
Figure 6
Frequency (Hz)
2nd Harmonic
3rd Harmonic
Page 4
4
2-1984. Utilizing audio band 20 Hz to
20 kHz pink noise with peaks over four
times the RMS level, this strenuous test
signal assures the user that every portion
of this system can withstand todayÕs high
technology music. The test signal contains
large amounts of very low frequency energy, effectively simulating the frequency
content of live music situations. The full
measure of high frequencies in the test
signal allows for exposure of the speaker
to synthesized tones that may extend
beyond audibility. This rating is contingent
on having minimum 3 dB of amplifier
headroom available.
ARCHITECTURAL AND ENGINEERING
SPECIFICATIONS:
The loudspeaker system shall have an
operating bandwidth of 48 Hz to 18 kHz.
The output level shall be 100 dB when
measured at a distance of 1 meter with
an input of 1 watt. The nominal impedance shall be 8 ohms. The continuous
power handling shall be 350 watts, maximum program power of 700 watts, and a
peak power handling of 1,400 watts, with
a minimum amplifier headroom of 3 dB.
The peak SPL with inaudible distortion
shall reach 133 dB with music as a
source, when measured at a distance of
1 meter and driven to rated power. The
system shall utilize a 15" Black Widow
woofer and a 22XT compression driver
tweeter. The nominal radiation pattern
shall be 90 degrees in the horizontal plane
and 45 degrees in the vertical plane. The
cabinet is to consist of injection-molded
polypropylene of 1/4" nominal thickness,
with internal reinforcing ribs. A handgrip
shall be present on each side of the cabinet next to the woofer and a handle on the
top rear edge. A vinyl-coated perforated
metal grille shall be provided for woofer
protection. The cabinet shall incorporate
four tall sturdy rubber feet for floor standing use and four mounting point inserts
top and bottom for flying use. The outside
dimensions shall be 28 9/16" tall by
21 5/16" wide (11 1/2" wide in rear) by
17" deep. The weight shall be 56 lbs. The
input connection shall be made available
via two 1/4" phone jacks and two 4-pin
Neutrik Speakon connectors, all connected in parallel for full range use, and a
locking switch to select bi-amp use for the
Neutrik connectors and instant access
1/4" switching jacks for bi-amp use with
1/4" phone jacks. The loudspeaker system
shall be a Peavey model Impulse 500.
Warning! When use of
a stand is considered,
the Peavey S-1ª stand is recommended. Other stands may
not have a base sufficiently
wide enough for stability and
safety.
CAUTION! For permanent
outdoor installation, avoid
direct cone exposure to sunlight
and rain by tilting speaker down
and use a splash shield on top.
WARNING! Before
attempting to suspend
this speaker, consult a certified
structural engineer. Speaker can
fall from improper suspension,
resulting in serious injury and
property damage. Do not suspend or mount any other product or device from this enclosure! Use only Grade 5 hardware or better.
Kevlar¨is a registered trademark of DuPont Company. Neutrik¨and Speakon¨are registered
trademark of Neutrik AG. Versamountªis a trademark of Unitrack Industries Inc.
Page 5
250 Hz
315 Hz
400 Hz
1 kHz
1.25 kHz
1.6 kHz
500 Hz
630 Hz
800 Hz
Impulse 500
Horizontal Polar Patterns
6 dB per Division
5
o
0
o
30
o
60
o
90
o
-30
o
-60
o
-90
90
o
30
o
60
o
o
0
o
30
o
60
o
-30
o
-60
o
30
o
60
o
0
o
0
o
o
-30
o
-60
o
-90
90
30
o
60
o
0
o
o
-30
o
-60
o
-90
o
o
-30
o
-60
30
o
60
0
o
o
-30
o
-60
o
90
o
0
o
30
o
60
o
90
-30
o
-90
o
90
o
o
o
-60
o
-90
90
30
o
60
o
0
o
-30
o
-90
o
90
o
-90
o
o
o
-60
o
-90
90
30
o
60
o
0
o
o
-30
o
-60
o
-90
Page 6
2 kHz
2.5 kHz
3.15 kHz
8 kHz
12.5 kHz
16 kHz
4 kHz
5 kHz
6.3 kHz
Impulse 500
Horizontal Polar Patterns
6 dB per Division
6
o
0
o
30
o
60
o
90
o
-30
o
-60
o
-90
90
o
30
o
60
o
o
0
o
30
o
60
o
-30
o
-60
o
30
o
60
o
0
o
0
o
o
-30
o
-60
o
-90
90
30
o
60
o
0
o
o
-30
o
-60
o
-90
o
o
-30
o
-60
30
o
60
0
o
o
-30
o
-60
o
90
o
0
o
30
o
60
o
90
-30
o
-90
o
90
o
o
o
-60
o
-90
30
o
60
o
90
0
o
o
-30
o
-90
o
90
o
-90
o
0
o
30
o
-60
o
-90
o
60
o
90
o
-30
o
-60
o
-90
Page 7
250 Hz
315 Hz
400 Hz
1 kHz
1.25 kHz
1.6 kHz
500 Hz
630 Hz
800 Hz
Impulse 500
Vertical Polar Patterns
6 dB per Division
7
o
90
o
-90
o
90
o
o
60
o
30
o
0
o
-30
o
-60
90
o
-90
o
60
o
30
o
0
o
-30
o
-60
o
o
60
o
30
90
o
60
o
30
o
90
o
-90
o
90
o
60
o
30
o
0
o
-30
o
-60
o
60
o
30
o
-90
o
90
o
0
o
-30
o
-60
-90
-60
o
o
o
60
o
30
o
0
o
-30
90
60
o
0
o
-30
o
-90
-60
o
o
0
o
-30
o
o
o
o
30
o
0
o
-30
90
o
60
o
30
o
0
o
-30
o
-90
o
-60
o
-90
o
-60
o
-90
o
-60
Page 8
2 kHz
2.5 kHz
3.15 kHz
8 kHz
12.5 kHz
16 kHz
4 kHz
5 kHz
6.3 kHz
Impulse 500
Vertical Polar Patterns
6 dB per Division
8
o
90
o
-90
o
90
o
o
60
o
30
o
0
o
-30
o
-60
90
o
-90
o
60
o
30
o
0
o
-30
o
-60
o
o
60
o
30
90
o
60
o
30
o
90
o
-90
o
90
o
60
o
30
o
0
o
-30
o
-60
o
60
o
30
o
-90
o
90
o
0
o
-30
o
-60
-90
-60
o
o
o
60
o
30
o
0
o
-30
90
60
o
0
o
-30
o
-90
-60
o
o
0
o
-30
o
o
o
o
30
o
0
o
-30
90
o
60
o
30
o
0
o
-30
o
-90
o
-60
o
-90
o
-60
o
-90
o
-60
Page 9
Use
9
®
Mixer Output
CH B -
High
CH A -
Low
®
Output
Output
800s
*CS
800s equipped
®
*CS
Module
with optional
X1 Crossover
Highs
Pin 2+ (Hi+)
Lows
Pin 2- (Hi-)
500 Bi-Amp Wiring Diagram for Speakon
™
Pin 1+ (Low+)
Pin 1- (Low-)
500
™
Impulse
Impulse
Page 10
Impulse
ª
500 Mounting Dimensions
11.000"
27.94 cm
1.375"
3.49 cm
6.000"
15.24 cm
2.750"
6.98 cm
1/4"-20 x 3/4 full thread
insert four each end of
cabinet same location
View normal to bottom
10
Page 11
ESPECIFICACIONES
Gabinete:
Peavey Impulseª500
Respuesta de frecuencia:
58 Hz a 17 kHz (4 ½)
62 Hz a 18 kHz (8 ½)
L’mite de baja frecuencia
(punto de Ð3 dB):
62 Hz
L’mite de baja frecuencia
utilizable (punto de Ð10 dB):
48 Hz
Capacidad de potencia:
Gama completa (4 ½):
400 W continuos (40 Vef)
800 W de programa
1600 W de pico
Gama completa (8 ½):
350 W continuos (52,9 Vef)
700 W de programa
1400 W de pico
Biamplificaci—n de bajos (4/8 ½):
350 W continuos (52,9 Vef)
700 W de programa
1400 W de pico
Biamplificaci—n de altos (4/8 ½):
40 W continuos (17,9 Vef)
80 W de programa
160 W de pico
Nivel de presi—n sonora (1 W
a 1 m, entrada con barrido
senoidal en ambiente
anecoico):
99 dB (4 ½)
100 dB (8 ½)
M‡ximo nivel de presi—n
sonora (1 m):
Gama completa:
123 dB continuos
133 dB de pico
Biamplificaci—n de bajos:
123 dB continuos
129 dB de pico
Biamplificaci—n de altos:
120 dB continuos
126 dB de pico
çngulo de irradiaci—n medido
en el punto de Ð6 dB de la
respuesta polar:
Plano horizontal:
500 Hz a 1,6 kHz:
95¡ ± 20¡
1,6 a 5 kHz:
85¡ ± 15¡
5 a 16 kHz:
90¡ ±10¡
Plano vertical:
500 Hz a 1,6 kHz:
105¡ ± 20¡
1,6 a 5 kHz:
60¡ ± 15¡
5 a 16 kHz:
40¡±5¡
Mediana del factor de
directividad Ro (Q) de 500 Hz
a 16 kHz:
10,5 dB +2 dB/Ð4,1 dB
Mediana del ’ndice de
directividad Di de 500 Hz a
16 kHz:
10,8 dB +6,2 dB/Ð6,2 dB
Complemento del
transductor:
(4 ½) Altavoz de graves Black
Widow
¨
modelo 1554
de 15 pulg.; altavoz de
agudos con excitador de
compresi—n 22XTªy
diafragma de titanio de
2 pulg.
(8 ½) Altavoz de graves Black
Widow modelo 1568
de 15 pulg.; altavoz de
agudos con excitador de
compresi—n 22XTªy
diafragma de titanio de
2 pulg.
Frecuencia de sinton’a de
caja (Fbox): 54 Hz
Frecuencia de
entrecruzamiento
electroacœstico: 1500 Hz
Tipo de entrecruzamiento:
Bidireccional interno pasivo
Pendiente de
entrecruzamiento:
Pasabajos de 12 dB/octava
(2¼ orden), 12 dB/octava
(2¼ orden) con atenuaci—n y
pasaaltos con ecualizador de
bocina con excitador de
compresi—n
Frecuencia de
entrecruzamiento activa y
pendiente de biamplificaci—n
m’nimas recomendadas:
1,2 kHz a 12 dB/octava
ESPA„OL
Impulseª500
Sistema de altavoces bidireccional
moldeado por inyecci—n para uso
en exteriores
11
Page 12
Retardo de tiempo:
0 ms; el retardo de tiempo se
corrige en la unidad mediante
la posici—n espacial de la boca
de la bocina
Impedancia (Z):
Gama completa (4 ½):
Gama completa, nominal: 4 ½
Gama completa, m’nima: 3,1 ½
Bajos, nominal: 4 ½
Altos, nominal: 8 ½
Gama completa (8 ½):
Gama completa, nominal: 8 ½
Gama completa, m’nima: 5,6 ½
Bajos, nominal: 8 ½
Altos, nominal: 8 ½
Conexiones de entrada:
Dos enchufes hembra
telef—nicos de 1/4 pulg. y dos
conectores Neutrik¨Speakon
¨
de 4 terminales, todos en
paralelo.
Interruptor de biamplificaci—n
ÒbloqueableÓ para selecci—n
de gama completa o
biamplificaci—n para conectores
Neutrik. Dos enchufes hembra
de conmutaci—n de 1/4 pulg.
para acceso inmediato a
biamplificaci—n de 1/4 pulg.
Materiales y acabado del
gabinete:
Polipropileno de alto impacto,
moldeado por inyecci—n de
6 mm de espesor nominal,
con acabado rugoso.
Montaje:
En pedestal mediante
soporte moldeado, elevado
con Versamountª70 (parte
superior o inferior del
gabinete) y cuatro topes de
goma para apoyo en piso.
Dimensiones (alto x ancho x
prof.):
725 mm x 541 mm (292 mm en
la parte posterior) x 432 mm
Accesorios opcionales:
Consultar
Peso neto:
25,4 kg
Peso de transporte:
28,3 kg
Comentarios adicionales:
TambiŽn disponible como
sistema con 4 ½ de impedancia
nominal y unidad biamplificada
(Impulse
ª
500P)
Caracter’sticas:
¥ 350 W continuos, 1400 W de
pico
¥ Sound Guard
ª
¥ Altavoz de graves Black
Widow de 15 pulg. de primera
calidad
¥ Altavoz de agudos 22XT con
excitador de compresi—n de
titanio de 2 pulg.
¥ Mœltiples manijas y montaje en
pedestal
¥ Picos de nivel de presi—n
sonora que exceden 133 dB
¥ Altavoz de graves y grilla para
uso en exteriores
¥ Puntos de montaje superior e
inferior
¥ Bocina moldeada con respuesta
y control de difusi—n
excepcionalmente homogŽneos
Descripci—n:
Impulse 500 es un sistema de
altavoces bidireccional de gama
completa, dise–ado para brindar el
m‡s alto nivel de rendimiento en
un equipo port‡til, compacto y
apto para uso en exteriores. El
gabinete est‡ fabricado con
polipropileno de alto impacto
moldeado por inyecci—n, con
forma trapezoidal y grilla met‡lica
perforada y revestida, que otorgan
al sistema un aspecto elegante y
duradero.
El sistema bidireccional consta
de un altavoz de graves Black
Widow de 15 pulg. con cono
impregnado en Kevlar
¨
, envuelta
y cubierta contra polvo, tratadas
especialmente para resistir los
efectos clim‡ticos. El altavoz
de agudos 22XT con excitador de
compresi—n cuenta con un diafragma de titanio de 2 pulg.
y una bocina de directividad
constante extremadamente
homogŽnea y bien controlada,
con un esquema de cobertura
de 90¡ x 45¡, moldeada en el
gabinete.
Las conexiones de entrada al
sistema se realizan mediante dos
enchufes hembra telef—nicos de
1/4 pulg. o conectores Neutrik
¨
Speakon¨de 4 terminales. Las
conexiones para biamplificaci—n
se realizan oprimiendo un
conmutador para conectores
Neutrik¨o conectando a los
enchufes hembra de 1/4 pulg.
con conmutaci—n inmediata. El
entrecruzamiento pasivo interno
cuenta con el sistema Sound
Guardªpara proteger el altavoz
de agudos; emplea componentes
de alto rendimiento y un
entrecruzamiento de topolog’a
avanzada para brindar respuestas
de alta potencia, homogŽneas
y claras. La integraci—n —ptima
del entrecruzamiento con los
altavoces seleccionados resulta
en una respuesta de frecuencia
homogŽnea de 62 Hz a 18 kHz.
12
Page 13
El gabinete con libre circulaci—n
de aire ofrece puntos de montaje
superior e inferior, al igual que
un adaptador para pedestal de
montaje que permite aumentar al
m‡ximo su utilidad y facilidad de
uso.
Especificaciones de
Arquitectura e Ingenier’a:
El sistema de altavoces tiene
un ancho de banda operativo de
48 Hz a 18 kHz. El nivel de salida
es de 100 dB a una distancia de
1 m con una se–al de entrada de
1 W. La impedancia nominal es de
8 ½. La capacidad de potencia
continua es de 350 W, la m‡xima
potencia de programa es de
700 W y la capacidad de potencia
de picos es de 1400 W, con una
tolerancia de 3 dB al m‡ximo nivel
de la se–al del amplificador. El
nivel de presi—n sonora pico con
distorsi—n inaudible se alcanza a
los 133 dB con una fuente de
mœsica, determinado a una
distancia de 1 m y excitado a la
m‡xima potencia de salida. El
sistema utiliza un altavoz de
graves Black Widow de 15 pulg.
y un altavoz de agudos 22XT con
excitador de compresi—n. El
esquema de irradiaci—n nominal
es de 90¡ en el plano horizontal y
de 45¡ en el plano vertical. El
gabinete se fabrica de
polipropileno moldeado por
inyecci—n de 6 mm de espesor
nominal con varillas internas de
refuerzo. Cuenta con una manija
moldeada a cada lado del
gabinete, junto al altavoz para
graves, y en el borde posterior
superior. Se provee una grilla
met‡lica perforada y revestida de
vinilo para proteger el altavoz de
graves. El gabinete cuenta,
asimismo, con cuatro patas
resistentes de goma para instalar
el sistema en el piso y cuatro
puntos de montaje superiores
e inferiores para utilizarlo en
posici—n elevada. Las
dimensiones exteriores son
725 mm de alto x 541 mm de
ancho (292 mm en la parte
posterior) x 432 mm de
profundidad. El sistema pesa
25,4 kg. Las conexiones de
entrada se realizan mediante dos
enchufes hembra telef—nicos de
1/4 pulg. y dos conectores Neutrik
Speakon de cuatro
terminales, todos conectados en
paralelo para uso de gama
completa, y un conmutador de
bloqueo para biamplificaci—n con
conectores Neutrik y enchufes
hembra de conmutaci—n de
1/4 pulg. de acceso inmediato
para biamplificaci—n con enchufes
hembra telef—nicos de 1/4 pulg. El
sistema de altavoces se denomina
modelo Impulse 500 de Peavey.
ÁAdvertencia! Cuando planifique
utilizar un pedestal, se
recomienda usar el pedestal
Peavey S-1
ª
. El resto de los
pedestales quiz‡s no tengan la
base suficientemente ancha
como para brindar m‡xima
estabilidad y seguridad.
ÁPRECAUCIîN! Si la
unidad se instalar‡
permanentemente en
exteriores, evite que el cono
estŽ expuesto a la luz solar
directa y a los efectos de la
lluvia. Incline el altavoz hacia
abajo y utilice un protector
contra salpicaduras en la parte
superior.
ÁADVERTENCIA! Antes de
instalar este altavoz en una
posici—n elevada, consulte a un
tŽcnico estructural diplomado.
Los altavoces pueden caer si
est‡n suspendidos en forma
incorrecta y provocar lesiones
graves y da–os a la propiedad.
No cuelgue o instale ningœn
otro producto o equipo de este
gabinete. Utilice œnicamente
herrajes de calidad
5 o mejores.
Kevlar¨es una marca registrada de DuPont Company. Neutrik¨es
una marca registrada de Neutrik AG.Neutrik
¨
es una marca registrada de Neutrik AG.
Versamountªes una marca de Unitrack Industries,Inc.
13
Page 14
CARACTERISTIQUES
Enceinte:
Impulseª500 Peavey (8 Ohm)
RŽponse en frŽquence:
De 58 Hz ˆ 17 kHz (4 ohm)
De 62 Hz ˆ 18 kHz (8 ohm)
Limite des frŽquences
basses (ˆ -3 dB):
62 Hz
Limite des frŽquences
basses utilisables (ˆ -10 dB):
48 Hz
Puissance admissible:
Plein registre (4 ohm):
400 Watt continus (40 V RMS)
800 Watt program
1,600 Watt peak
Plein registre (8 ohm):
350 Watt continus (52.9 V RMS)
700 Watt program
1,400 Watt peak
Biamplification graves (4/8 ohm):
350 W continus (52.9 V RMS)
700 Watt program
1,400 Watt peak
Biamplification aigus (4/8 ohm):
40 W continus (17.9 V RMS)
80 W program
160 W peak
Niveau de pression
accoustique (1W @ 1M,
signal dÕentrŽe sinuso•dal en
environnement anecho•que):
99 dB (4 ohm)
100 dB (8 ohm)
Niveau de pression
accoustique maximum
(1 m•tre):
Plein registre:
123 dB continus
133 dB peak
Biamplification graves:
123 dB continus
129 db peak
Biamplification aigus:
120 dB continus
126 dB peak
Angle de rayonnement pour
une rŽponse polaire de -6 dB:
Plan horizontal:
500 Hz ˆ 1.6 kHz:
95¡, ± 20¡
1.6 kHz to 5 kHz:
85¡, ± 15¡
5 kHz to 16 kHz:
90¡, ±10¡
Plan vertical:
500 Hz ˆ 1.6 kHz:
105¡, ± 20¡
1.6 kHz ˆ 5 kHz:
60¡, ± 15¡
5 kHz ˆ 16 kHz:
40¡,± 5¡
Facteur de directivitŽ Ro (Q)
500 Hz ˆ 16 kHz:
10.5, +2.0, -4.1
Index de directivitŽ Di 500 Hz
ˆ 16 kHz:
10.8 dB, +6.2 dB, -6.2 dB
Transducteurs:
4 ohms Black Widow¨15Ó
mod•le 1554 et moteur
de compression 22XT
ª
ˆ diaphragme 2" au
titanium.
8 ohms Black Widow 15Ó
mod•le 1568 MR et
moteur de compression
22XT ˆ diaphragme 2"
au titanium.
FrŽquence de rŽsonnance de
lÕenceinte (Fbox): 54 Hz
FrŽquence de coupure du
filtre interne: 1500 Hz
Type du filtre:
Passif interne deux voies
Pente du filtre:
Passe-bas 12 dB/octave (2•me
ordre), passe-haut
12 dB/octave (2•me ordre) et
EQ pour trompe ˆ directivitŽ
constante.
FrŽquence de coupure
minimum et pente de filtre
recommandŽes pour la
biamplification:
1,2 kHz ˆ 12 dB/octave
Retard transducteurs:
0 mS, lÕunitŽ est alignŽe dans
le temps gr‰ce ˆ la localisation
spaciale de la trompe.
ImpŽdance (Z):
Plein registre (4 ohm)
Nominale: 4 Ohm
Minimum: 3.1 Ohm
Graves, Nominal: 4 Ohm
Aigus, Nominal: 8 Ohm
Plein registre
Nominale: 8 Ohm
Minimum: 5.6 Ohm
Graves, Nominal: 8 Ohm
Aigus, Nominal: 8 Ohm
FRAN‚AIS
Impulse™500
Enceinte Deux Voies en Polypropyl•ne
MoulŽ par Injection
14
Page 15
Connexions dÕentrŽe:
Deux entrŽes Jack et deux
prises Speakon¨Neutrik
¨
4 broches en paral•lle.
SŽlecteur ˆ verrou pour
la sŽlection de mode
(biamplification ou plein
registre) pour les entrŽes
Speakon¨. Deux Jack ˆ
interrupteur pour un accŽs
direct ˆ la biamplification par
Jack.
MatŽriaux et finitions:
Polypropyl•ne ultra-rŽsistant
moulŽ par injection dÕune
Žpaisseur nominale de
0,635 mm.
Montage:
Sur pied gr‰ce ˆ lÕadaptateur
moulŽ, en suspension par
Versamount 70 (face infŽrieures
ou supŽrieures) et quatre pieds
en caoutchouc.
Dimensions (H x L x P):
72.55 cm x 54.13 cm avant
(29.21 cm arri•re) x 43.18 cm
Poids net:
25,4 Kg.
Poids ˆ lÕexpŽdition:
28,3 Kg
Remarques additionnelles:
Version dÕimpŽdance nominale
de 4 Ohm et version
bi-amplifiŽe (Impulseª500P)
Features:
¥ 350 W Continus,
700 W program, 1400 W Peak
¥ Sound Guard
ª
¥ Haut-parleur 15" Black Widow
premium
¥ Moteur de compression 22XT
ˆ membrane 2" au titanium
¥ PoignŽes et adaptateurs
multiples
¥ SPL (pression accoustique)
Peak ˆ plus de 133 dB
¥ Haut-parleur et grille rŽsistant
aux intempŽries
¥ Inserts de suspension
supŽrieurs et infŽrieurs
¥ Trompe moulŽe
Description:
LÕImpulse 500 est une enceinte
deux-voies plein registre rŽalisŽe
pour fournir des performances
optimales dans une enceinte
compacte et portable. Elle est
rŽalisŽe en polypropyl•ne
haute-rŽsistance moulŽ par
injection en une forme
trapŽzo•dale et est ŽquipŽe dÕune
grille mŽtallique plastifiŽe ŽlŽgante
et durable.
Le syst•me deux voies inclu un
haut-parleur 15" Black Widow dont
la membrane est imprŽgnŽe de
Kevlar
¨
et dont les diffŽrents ŽlŽments ont ŽtŽ spŽcialement traitŽs
pour rŽsister aux intempŽries. Le
moteur de compression 22XT poss•de un diaphragme 2" au titanium et est couplŽ ˆ une trompe ˆ
directivitŽ constante moulŽe spŽcialement con•ue pour lÕImpulse
500. Sa couverture est de 90
degrŽs par 45 degrŽs.
Les connections dÕentrŽe se
composent de deux entrŽes Jack
et deux prises Speakon¨Neutrik
¨
4 p™les. La configuration en
biamplification est accessible
gr‰ce ˆ un sŽlecteur verrouillable
pour les connecteurs Neutrik¨ou
automatiquement par les prises
Jack ˆ interrupteurs. Le filtre
interne passif est ŽquipŽ du Sound
Guardªpour protŽger le tweeter
et utilise des composants hautes
performances pour une tenue en
puissance ŽlevŽe et une rŽponse
clair et prŽcise. LÕassociation de
ce filtre avec des transducteurs
sŽlectionnŽs donne ˆ lÕImpulse
500 une rŽponse en frŽquence
sÕŽtendant de 62 Hz ˆ 18 kHz.
LÕenceinte poss•de des points
dÕencrage sur ses surfaces
infŽrieures et supŽrieures ainsi
quÕun adaptateur pour stand afin
de sÕadapter ˆ toutes les
conditions dÕutilisation.
CaractŽristiques
Architecturales et
Techniques:
Le syst•me poss•de une bande
passante sÕŽtendant de 48 Hz ˆ
18 kHz. Son niveau de sortie est
de 100 dB mesurŽ ˆ une distance
de 1 m•tre avec un signal dÕentrŽe
de 1 Watt. Son impŽdance
nominale est de 8 Ohm. Sa
puissance acceptable est de
350 Watt continus, 700 Watt
program et 1400 Watt peak avec
une marge dynamique de 3 dB ˆ
lÕamplificateur. Le niveau de
pression accoustique maximum
sans distorsion audible atteind
133 dB avec un signal source de
type musique, mesurŽ ˆ 1 m•tre
et ˆ puissance nominale. Le
syst•me est ŽquipŽ dÕun hautparleur 15" Black Widow premium
et dÕun moteur de compression
22XT. Les angles de radiation de
la trompe sont de 90 degrŽs dans
le plan horizontal et 45 degrŽs
dans le plan vertical. LÕenceinte
est rŽalisŽe en polypropyl•ne
moulŽ par injection dÕune
Žpaisseur nominale de 6,35 mm.
Elle poss•de une poignŽe de
chaque c™tŽ du haut-parleur et
une sur le dessus. Une grille
mŽtallique recouverte de vinyl
prot•ge le haut-parleur. Quatre
pieds en caoutchouc et quatre
points dÕencrage supŽrieurs et
infŽrieurs pour la suspension
Žquipent lÕenceinte. Ses
15
Page 16
dimensions extŽrieures sont de
72,55 cm par 54,13 cm avant
(arri•re: 29,21 cm) par 43,18 cm.
Son poids est de 25,4 Kg. Les
connections dÕentrŽe se
composent de deux entrŽes Jack
et deux prises Speakon Neutrik 4
p™les. La configuration en biamplification est accessible gr‰ce ˆ
un sŽlecteur verrouillable pour
les connecteurs Neutrik ou
automatiquement par les prises
Jack ˆ interrupteurs.
ATTENTION! Pour une
utilisation avec un stand
(trŽpied), le Peavey S-1ªest
recommandŽ. DÕautre stands ne
poss•de peut-•tre pas une base
suffisamment large pour une
stabilitŽ correcte.
ATTENTION! Pour les
installations externe
permanentes, Žvitez lÕexposition
du c™ne au soleil et ˆ la pluie en
inclinant lÕenceinte lŽgŽrement
et utilisez un Žcran
anti-Žclaboussures sur le
dessus.
ATTENTION ! Avant de
procŽder ˆ la suspension de
cette enceinte, consultez un
ingŽnieur de structure certifiŽ.
La chute dÕune enceinte mal
suspendue peut provoquer de
sŽrieux dommages ou
blessures. Ne suspendez aucun
autre produit ou objet ˆ cette
enceinte! NÕutilisez que des
Žquipements de Grade 5 ou
mieux.
Kevlar¨est une marque dŽposŽe de DuPont Company. Neutrik¨est une marque dŽposŽe de Neutrik AG.
Speakon¨est une marque dŽposŽe de Neutrik AG. Versamountªest une marque. de Unitrack Industies, inc.
16
Page 17
SPEZIFIKATIONEN
GehŠuse:
Peavey Impulseª500 (8 Ohm)
Frequenzgang:
58 Hz bis 17 kHz (4 Ohm)
62 Hz bis 18 kHz (8 Ohm)
Niederfrequenzgrenze
(-3 dB Punkt):
62 Hz
Brauchbare
Niederfrequenzgrenze
(-10 dB Punkt):
48 Hz
Leistung:
Full-Range (4 ohm):
3400 Watt Nennleistung
(540 V RMS)
800 Watt Programm
1600 Watt Spitze
Full-Range (4/8 ohm):
350 Watt Nennleistung
(52.9 V RMS)
700 Watt Programm
1400 Watt Spitze
Bi-Amp Low (4/8 ohm):
350 Watt Nennleistung
(52.9 V RMS)
700 Watt Programm
1400 Watt Spitze
Bi-Amp High:
40 W Nennleistung
(17.9 V RMS)
80 Watt Programm
160 Watt Spitze
Sound Druckpegel (1W auf
1Meter, Sinuseingang in
schalltoter Umgebung):
99 dB (4 ohm)
100 dB (8 ohm)
Maximaler Sound Druckpegel
(1 Meter):
Full Range:
123 dB bei Nennleistung
133 dB bei Spitzenlast
Bi-Amp Low:
123 dB bei Nennleistung
129 db bei Spitzenlast
Bi-Amp High:
120 dB bei Nennleistung
126 dB bei Spitzenlast
Strahlungswinkel gemessen
bei -6 dB vom Polarpunkt:
Horizontale Ebene:
500 Hz bis 1.6 kHz:
95¡, ± 20¡
1.6 kHz bis 5 kHz:
85¡, ± 15¡
5 kHz bis 16 kHz:
90¡, ±10¡
V
ertikale Ebene:
500 Hz bis 1.6 kHz:
105¡, ± 20¡
1.6 kHz bis 5 kHz:
60¡, ± 15¡
5 kHz bis 16 kHz:
40¡,± 5¡
Directivity Faktor Ro (Q)
500 Hz bis 16 kHz Median:
10.5, +2.0, -4.1
Directivity Index Di 500 Hz
bis 16 kHz Median:
10.8 dB, +6.2 dB, -6.2 dB
Elektroakustischer Wandler:
4 ohm Modell 1554 15"
Black Widow Woofer,
und 22XT 2" Titanium
Diaphragm
Kompressionstreiber
Tweeter
8 ohm Modell 1568 MR 15"
Black Widow
¨
Woofer,
und 22XTª2" Titanium
Diaphragm
Kompressionstreiber
Tweeter
Abstimmfrequenz (Fbox):
54 Hz
Electroakustische
†bergangsfrequenz: 1500 Hz
Crossover Typ:
Passiver interner 2-Weg
Crossover Kurve:
12 dB/Oktave (2t rangig)
Tiefpass, 12 dB/Oktave
(2t rangig) mit Padding und CD
Horn EQ Hochpass
Minimal empfohlene aktive
†bergangsfrequenz und
Kurve fŸr Bi-Amping:
1.2 kHz bei 12 dB/Oktave
Time Offset (Ausgleichzeit):
0 mS, die Ausgleichszeit wird
via rŠumlicher Ortung der
Horn …ffnung korrigiert
Impedanz (Z):
Full-Range:
Nominal: 4 Ohm
Minimum: 3.1 Ohm
Tiefen, Nominal: 4 Ohm
Hšhen, Nominal: 8 Ohm
Full-Range:
Nominal: 8 Ohm
Minimum: 5.6 Ohm
Tiefen, Nominal: 8 Ohm
Hšhen, Nominal: 8 Ohm
DEUTSCH
Impulseª500
Wetterresistentes,
Spritzgu§geformtes
2-Wege Lautsprechersystem
17
Page 18
EingŠnge:
Zwei 1/4" Phonobuchsen und
zwei 4-Pin Neutrik¨Speakon
¨
AnschlŸsse, alle parallel.
Feststellbarer Bi-Amp Schalter
zur Selektierung des FullRange oder Bi-Amp Betriebs
der Neutrik AnschlŸsse. Zwei
1/4" Buchsen (schaltbar) fŸr
sofortigen 1/4" Bi-Amp Zugriff.
GehŠusematerialien und
Beschaffenheit:
Das GehŠuse wird aus
PolypropylŠn-Strukturschaum
im Spritzgu§verfahren gefertigt
und hat eine nominale
WandstŠrke von 1/4" mit
Texturbeschaffenheit.
Montage:
Standfu§montage via im
GehŠuse eingelassener
Montagevorrichtung,
Flug-Betrieb via Versamountª70
(GehŠuseober- oder unterseite)
und vier GummifŸ§e fŸr
BodeneinsŠtze.
Abmessungen in cm
(H x B x T):
72.55 x 54.13 (29.21 hinten)
x 43.18
Optionales Zubehšr:
TBD
Nettogewicht:
28 kg (56 lbs.)
Frachtgewicht:
31.2 kg (62.4 lbs.)
ZusŠtzliche Anmerkungen:
Auch als nominales
Impedanzsystem mit 4-Ohm
und Bi-Amp Einheit erhŠltlich
(Impulseª500P)
Features:
¥ 350 W Nennleistung,
1400 W Spitze
¥ Sound Guard
ª
¥ Black Widow 15" Premium
Woofer
¥ 22XT 2" Titanium
Kompressionstreiber
¥ Griffmulden und StŠndermontage
¥ Peak SPL fŸr die †berschreitung
von 133 dB
¥ Wetterfester Woofer und
Schutzgitter
¥ Montagepunkte oben und unten
fŸr Flug-Betrieb
¥ Eingelassenes Horn mit
ausgesprochen sanftes
Ansprechverhalten und Pattern-
Kontrolle
Beschreibung:
Die Impulse 500 ist ein 2-Weg
Fullrange Lautsprechersystem
fŸr hohe Performance-AnsprŸche
in einer portablen, kompakten
und wetterresistenten
GehŠuseverkleidung. Das
GehŠuse der Impulse 500 wird
aus PolypropylŠn-StrukturschaumSpritzgu§ gefertigt, hat ein
trapezfšrmiges Aussehen, und
verfŸgt Ÿber ein beschichtetes
perforiertes Schutzgitter, um Ihnen
ein kosmetisch elegantes und
zugleich langlebiges System zu
bieten. Das 2-Wege-System
beinhaltet einen 15" Black Widow
¨
Woofer mit einem Kevlar
¨
imprŠgnierten Konus und einen
speziell behandelten Surround,
Konus und Staubschutzkappe fŸr
exzellente WetterbestŠndigkeit.
Der 22XTªKompressionstreiber
bietet ein 2" Titanium Diaphragm,
und ist gekoppelt an ein extrem
sanftes und wohlkontrolliertes
Constant Directivity Horn, mit
einem Abstrahlwinkel von 90 Grad
mal 45 Grad, das ins GehŠuse
gegossen ist.
System Eingangsverbindungen
werden via 1/4" Phonobuchsen (2)
oder 4-Pin Neutrik Speakon
AnschlŸsse hergestellt. Bi-Amp
Vorkehrungen werden fŸr die
Neutrik AnschlŸsse Ÿber einen
feststellbaren
Betriebsartenwahlschalter
selektiert, oder Ÿber 1/4" Buchsen
(schaltbar) fŸr sofortigen Zugriff.
Der interne passive Crossover
verfŸgt Ÿber einen Sound Guard
Schutzschaltkreis fŸr den Tweeter,
hergestellt aus hochwertigen
Komponenten und einem
Crossover mit erstklassiger
Topologie, fŸr optimale
Leistungshandhabung und einem
sanften und zugleich klarem
Ansprechverhalten. Die optimale
Integration des Crossovers mit
den selektierten Treibern ergibt
einen sanften Frequenzgang von
62 Hz bis 18 kHz.
Das GehŠuse bietet
Montagepunkte
auf der GehŠuseober- und
unterseite sowie eingelassene
Standfu§adapter fŸr maximale
Einsatzbereitschaft und leichte
Handhabung.
Architektonische und
entwicklungsspezifische
Spezifikationen:
Das Lautsprechersystem verfŸgt
Ÿber eine Bandbreite von 48 Hz
bis 18 kHz. Der Ausgangspegel
soll, gemessen auf einer Distanz
von 1 Meter und einem Input von
1 Watt 100 dB betragen. Die
nominale Impedanz soll 8 Ohm
betragen. Die kontinuierliche
Leistungsaufnahme betrŠgt 350
Watt, die maximale
Profgrammleistung 700 Watt, und
die Spitzenleistung 1400 Watt, mit
einem minimalen VerstŠrker
Headroom von 3 dB. Die hšchste
SPL mit unhšrbarer Verzerrung
erreicht 133 dB mit Musik als
Quelle, gemessen in einer Distanz
von 1 Meter bei angegebener
Leistung. Das System enthŠlt
einen 15" Black Widow Woofer
und einen 22XT
Kompressionstreiber Tweeter. Das
nominale Abstrahlverhalten betrŠgt
90 Grad in der horizontalen Ebene
und 45 Grad in der vertikalen
Ebene. Das GehŠuse besteht aus
PolypropylŠn-Strukturschaum-
18
Page 19
Spritzgu§ mit einer WandstŠrke
von 1/4" und zusŠtzlichen
Verstrebungen im
GehŠuseinneren. Auf jeder
GehŠuseseite befindet sich in
NŠhe des Woofers eine Griffmulde
und ein Transportgriff auf der
oberen hinteren Seite. Ein
perforiertes Schutzgitter mit
Vinylbezug dient dem Schutz des
Woofers. Standfestigkeit fŸr
BodeneinsŠtze bieten vier
GummifŸ§e, fŸr abgehŠngte
oder HochstŠnder-Montage
sind jeweils vier Montagepunkte
auf der GehŠuseober- sowie
unterseite vorgesehen, die auch
den geflogenen Einsatzbereich
abdecken. Die Au§enma§e
betragen in der Hšhe 72.55 cm,
in der Breite 54.13 cm (29.21 cm
hinten) und in der Tiefe 43.
18 cm. Das Gewicht betrŠgt 28 kg.
Die Eingangsverbindung wird per
1/4" Phonobuchsen und zwei 4Pin Neutrik Speakon AnschlŸsse
sichergestellt, alle in
Parallelbetrieb fŸr den FullrangeBetrieb, und einem feststellbaren
Schalter fŸr die Bi-Amp
Betriebswahl der Neutrik
AnschlŸsse und sofortigen Zugriff
Ÿber 1/4" Buchsen (schaltbar) fŸr
den Bi-Amp
Betrieb mit 1/4"
Phonobuchsen. Bei diesem
Lautsprechersystem handelt es sich
um das Peavey Modell Impulse 500.
Warnung! Sollte der Erwerb
eines Standfu§es in ErwŠgung
gezogen werden, so empfehlen
wir das Peavey Modell S-1ª.
Andere StŠnder verfŸgen
eventuell nicht Ÿber
ausreichende Standfestigkeit .
VORSICHT! Vermeiden Sie bei
permanenter Freiluftinstallation
den Konus der direkten
Sonneneinstrahlung und Regen
auszusetzen, indem Sie den
Lautsprecher bei der Montage
nach unten neigen und darŸber
ein Tropfblech anbringen.
WARNUNG! Bevor Sie den
Versuch unternehmen diesen
Lautsprecher aufzuhŠngen,
sollte der Rat eines Statikers
eingeholt werden.
UnsachgemŠ§ aufgehangene
Lautsprecher kšnnen herabfallen, zu ernsthaften Verletzungen
und BeschŠdigungen von
Eigentum fŸhren. Benutzen Sie
das GehŠuse niemals fŸr zusŠtzliche GerŠteaufhŠngungen
oder zur AbhŠngung weiterer
GegenstŠnde! Nur dafŸr
entsprechend vorgesehenes
Montagematerial verwenden.
Kevlar¨ist ein eingetragenes Warenzeichen von DuPont Company. Neutrik¨ist ein
eingetragens Warenzeichen von Neutrik AG. Speakon¨ist ein eingetragens
Warenzeichen von Neutrik AG. Versamountªist ein eingetragens von Neutrik AG.
19
Page 20
Features and specifications subject to change without notice.
Peavey Electronics Corporation • 711 AStreet • Meridian • MS • 39301
(601) 483-5365 • FAX (601) 486-1278 • www.peavey.com
©1999 Printed in the U.S.A. 5/99
80304598
THREE + TWO LIMITED WARRANTY
NOTE: For details, refer to the warranty statement. Copies of this
statement may be obtained by contacting
Peavey Electronics Corporation,
P.O. Box 2898, Meridian, Mississippi 39302-2898.
Loading...
