PeakTech TK-60, TK-250, TK-100, TK-250/100 Operation Manual

TK-60/TK

-

100/TK

-

250/TK

-

250/100

Bedienungsanleitung

Oszilloskop - Tastköpfe

Einführung

Die passiven hochohmigen Tastköpfe TK-60, TK-100, TK-250 und TK­250/100 sind ab Werk zum Anschluss an Oszilloskope mit einer
Eingangsimpedanz von 1 MΩ, 20 pF abgeglichen. Mit dem am Tastkopf
befindlichen Trimmer kann der Tastkopf jedoch auch an Oszilloskope mit
Eingangskapazitäten von 10...30 pF angeglichen werden.

Die Wahl des Dämpfungsfaktors x 1, x 10 oder des Massereferenzpunktes
er-folgt über den Schiebeschalter am Tastkopf (außer P TK-250/100).

Sicherheitshinweise

Diese Tastköpfe sind für den Gebrauch an Niederspannungssystemen gem.
der Sicherheitsnorm EN-61010-031, Kategorie II bestimmt. Die Masseleitung
bzw. die Masse des Oszilloskop-Eingangs muss auf Massepotential liegen.
Für Differentialmessungen, nur ein Zweikanal-Oszilloskop in der Differential­Be-triebsart mit 2 Tastköpfen und einem Differential-Tastkopf verwenden.

REF-Position

Die Oszilloskop-Tastkopfsätze TK-60, TK-100, TK-250 sind mit einer
Referenz-Position ausgestattet. Der Tastkopf ist entkoppelt und der
Oszilloskop-Eingang ist an Masse angelegt.

Wartung

Vor dem Zerlegen des Tastkopfes, Tastkopf unbedingt vom Messgerät oder
der Messschaltung abkoppeln. Der Messkopf ist über einen BNC-Stecker mit
dem Tastkopfgehäuse verbunden. Er kann zum leichteren Austausch des
Tastkopfes oder des Tastkopfgehäuses durch Herausziehen des Steckers
vom Tastkopfge-häuse abgezogen werden. Zum Austausch der Messspitze,
schwarz isolierten Teil der Messspitze mit einer Zange greifen und
Messspitze herausschrauben. Anschließend neue Spitze einschrauben.

Wichtig:

Beim Eindrehen auf korrekten Sitz der Messspitze achten.

Tastkopf-Abgleich

Zur Anpassung des Tastkopfes an unterschiedlichen Eingangskapazitäten
der einzelnen Oszilloskope ist zum Erhalt exakter Messwerte eine Anpassung
des Tastkopfes erforderlich.
Zur Anpassung des Tastkopfes an das zur Verfügung stehende Oszilloskop,
Tastkopf an ein Rechtecksignal von 1 kHz oder an den CAL-Eingang des
Oszi-loskopes anschließen und am Oszilloskop die zur Darstellung mehrerer
Perioden des Rechtecksignals erforderlichen Einstellungen vornehmen.

-1-

Anschließend mit dem Tastkopftrimmer, Rechtecksignal auf gerades Dach

250)

abgleichen.

Technische Daten

Schiebeschalter in Position x 1

Dämpfungsfaktor 1:1
Bandbreite DC bis 6 MHz
Anstiegszeit 58 ns
Eingangswiderstand
Eingangskapazität 91 pF + Kapazität des Oszilloskopes (TK-

max. zul. Eingangsspannung 300 V CAT I, 150 V CAT II DC o. ACss

Schiebeschalter in Position x 10

Dämpfungsfaktor 10 : 1
Bandbreite DC bis 60 MHz (P TK-60)

Anstiegszeit 5,8 ns (TK-60); 3,5 ns (TK-100); 1,4 ns (TK-

Eingangswiderstand
Eingangskapazität ca. 18 pF (TK-60), ca. 13 pF (TK-100, TK-

Kompensierbereich 10 bis 35 pF
max. zul. Eingangsspannung 600 V CAT I, 300 V CAT II (DC o. ACss)

Sicherheit nach EN 61010-031 Kategorie II
Anschlusskabel 1,2 m

1 MΩ (Oszilloskop-Eingang)

60)
56 pF + Kapazität des Oszilloskopes (TK-

100)
56 pF + Kapazität des Oszilloskopes (TK-

250)

(abnehmend mit steigender Frequenz)

DC bis 100 MHz (P TK-100)
DC bis 250 MHz (P TK-250)

250)
10 MΩ (TK-60, TK-100, TK-

250)

(abnehmend mit steigender Frequenz)

-2-

Technische Daten PeakTech® TK-250/100

Dämpfungsfaktor 100:1
Bandbreite DC bis 250 MHz
Anstiegszeit 1,4 ns
Eingangswiderstand

100 MΩ bei Verwendung eines

Oszilloskopes mit 1 MΩ-Eingang
Eingangskapazität 5,5 pF
Kompensierbereich 10 ... 30 pF
Max. zul. Eingangsspannung 1500 V

abnehmend mit steigender Frequenz

CAT II (2000 V DC o. ACss)

eff

Zubehör:

Kanalerkennungsklemme PA-105; Federkraft-Klemme PA-106; Massekabel
PA-107; Isolierspitze PA-108; Messspitze PA-102 (außer P TK-60,); IC-Spitze
PF-902; Abgleichwerkzeug PF-903; BNC Adapter PF-901 (nur P TK-250 u.
TK-250/100)

Spannungs-/Frequenzkenndatentabelle

-3-

Alle Rechte, auch die der Übersetzung, des Nachdruckes und der
Vervielfältigung dieser Anleitung oder Teilen daraus, vorbehalten.
Reproduktionen jeder Art (Fotokopie, Mikrofilm oder ein anderes Verfahren)
nur mit schriftlicher Genehmigung des Herausgebers gestattet.

Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche
dem Fortschritt dienen, vorbehalten.

Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen
genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden.
Eine Wiederholung der Kalibrierung nach Ablauf von 1 Jahr wird empfohlen.

© PeakTech® 08/2012/Th/Ba

-4-

TK-60/TK-100/TK-250/TK-250/100

Operation manual /

Oscilloscope probes

Introduction

The TK-60, TK-100, TK-250 and TK-250/100 are passive high impedance
oscilloscope probes designed and calibrated for use on instruments having
an in-put impedance of 1 MΩ shunted by 20 pF. However, it may be
compensated for use with instruments having an input capacitance of 10-35
pF. The probe incorporates a three position slide switch in the head, which
selects attenuation of x1, x10 or a ground reference position (not PeakTech®
TK-250/100)

Safety instructions

This probe has been designed for use on low energy systems only as defined
in category II of EN 61010-031. The probe should only be used with
oscilloscopes, that have a grounded BNC connector. Do not attempt to make
measurements where the ground lead or oscilloscope input is raised above
ground potential. If differential measurements are required, use a dual
channel scope in the differential mode with two probes or use a differential
probe.

REF-position

The oscilloscope probes TK-60, TK-100 and TK-250 are provided with a
refer-ence-position. The oscilloscope-probe tip is disconnected and the
oscilloscope-input is grounded.

Maintenance

Before dismantling any part of the probe, make sure it is disconnected from
any voltage source. The measurement tip is replaceable. The probe head can
be detached from the cable assembly by unplugging the push fit BNC
connector on the probe head. To replace a broken tip, hold the black
insulating part of the tip with plier and screw it away from the probe head.
Replace with a new tip taking care to align with the inner contact.

Compensation Adjustment
In order to obtain the correct division ratio with each oscilloscope, the
attenuation network needs to be adjusted. To compensate the probe to your
oscilloscope, apply a 1 kHz square wave to the probe tip, or connect to the
cal socket on the oscilloscope to display a few cycles of the waveform and
adjust the trimmer located in the BNC-plug for a flat topped square wave.

-6-

Specifications

250)

Position x1

Attenuation ratio 1:1
Bandwidth DC to 6 MHz
Rise time 58 ns
Input Resistance

Input Capacitance

max. Working voltage

Position x 10

Attenuation ratio 10 : 1

Bandwidth

Rise time
Input resistance
Input capacitance
Compensation range 10 to 35 pF
max. Working voltage
Safety Conformed EN 61010-031 Category II

Cable length 1,2 m (1,4 m only TK-100)

1 MΩ (Oszcilloscope-Input)
128 pF + Oscilloscope capacitance (TK-60)
47 pF + Oscilloscope capacitance (TK-100)
47 pF + Oscilloscope capacitance (TK-250)
300 V CAT I, 150 V CAT II (DC or ACpp)
(deterating with frequency)

DC to 60 MHz (P TK-60)
DC to 100 MHz (P TK-100)
DC to 250 MHz (P TK-250)
5,8 ns (TK-60,); 3,5 ns (TK-100)
1,4 ns (TK-250)
10 MΩ (TK-60, TK-100, TK­approx. 23 pF (TK-60);
approx. 17 pF (TK-100, TK-250);

600 V CAT I, 300 V CAT II (DC or ACpp)
(deterating with frequency)

-7-

Technical Data PeakTech® TK-250/100

Attenuation ratio 100:1
Bandwidth DC to 250 MHz
Rise Time 1,4 ns

Input Resistance

100 MΩ by using an oscilloscope with 1 MΩ-

input
Input Capacitance 5,5 pF
Compensation range 10 … 35 pF

max. working value

1500 V

deterating with frequency

CAT II (2000 V DC or ACpp)

rms

Accessories:

Channel Identifier Clip PA-105; Sprung Hook PA-106; Ground lead PA-107;
Insulating Tip PA-108; Measuring Tip PA-102 (excl. TK-60); IC Tip PF-902;
Adjusting Tool PF-903; BNC Adaptor PF-901 (only P TK-250 and TK­250/100).

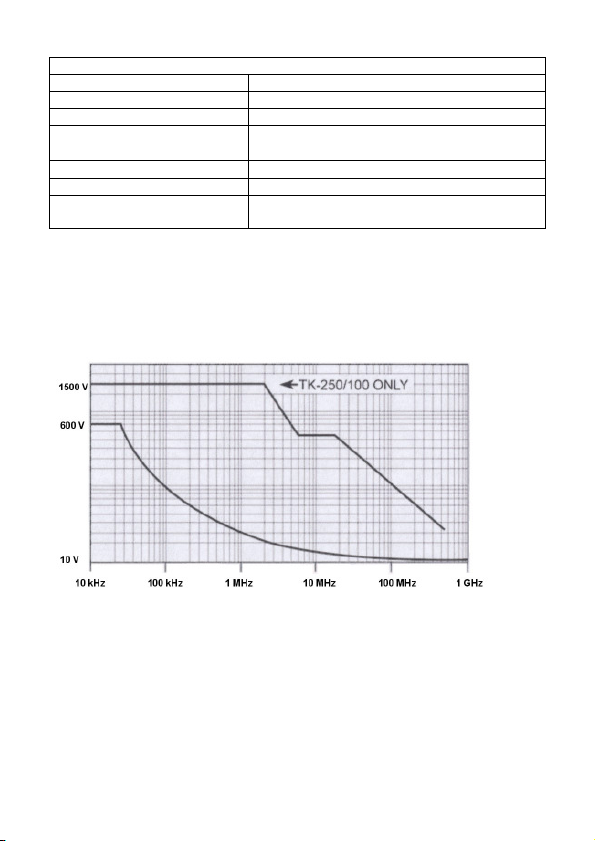

Voltage derating curve

-8-

All rights, also for translation, reprinting and copy of this manual or parts are
reserved.
Reproduction of all kinds (photocopy, microfilm or other) only by written
permission of the publisher.

This manual considers the latest technical knowing. Technical changings,
which are in the interest of progress reserved.

We herewith confirm, that the units are calibrated by the factory according to
the specifications as per the technical specifications.
We recommend to calibrate the unit again, after 1 year.

© PeakTech® 08/2012/Th/Ba

-9-

TK-60/TK

-

100/TK

-

250/TK

-

250/100

Mode d’emploi

Sondes d’oscilloscopes

Introduction

Afin de les raccorder à des oscilloscopes, les sondes passives à haute
impédance TK-60, TK-100, TK-250 et TK-250/100 sont équilibrées par défaut
avec une impédance d’entrée de 1 MΩ, 20 pF. Grâce au trimmer se trouvant
sur la sonde, cette dernière peut être cependant également équilibrée pour
être raccordée à des oscilloscopes avec des capacités d’entrées de 10...30
pF.

Le choix du coefficient d’amortissement x 1, x 10 ou bien du point de
référence de la masse est réalisé à l’aide de l’interrupteur coulissant sur la
sonde (sauf

Instructions de sécurité

Ces sondes sont conçues pour une utilisation avec des systèmes basse
tension selon la norme de sécurité EN-61010-031, catégorie II. La conduite
de masse, ou tout simplement la masse de l’entrée de l’oscilloscope doit
correspondre au potentiel de la masse.
Pour les mesures différentielles, seulement utiliser un oscilloscope à deux
canaux dans le mode différentiel avec 2 sondes et une sonde différentielle.

Position REF

Les kits de sonde pour oscilloscopes TK-60, TK-100, TK-250 sont équipés
d’une position de référence. La sonde est découplée et l’entrée de
l’oscilloscope est appliquée à la masse.

Maintenance

Avant de démonter la sonde, impérativement débrancher la sonde de
l’instrument de mesure ou du circuit de mesure. La sonde de mesure est
reliée au boîtier de la sonde par le biais d’une fiche BNC. Pour faciliter le
remplacement de la sonde ou du boîtier de la sonde, il suffit de retirer la fiche
du boîtier de la sonde. Pour remplacer la pointe de la sonde, saisir la partie
noire isolée de la pointe de la sonde avec une pince et dévisser la pointe de
la sonde. Visser ensuite une pointe neuve.

Important :

Veiller à ce que la pointe de la sonde soit vissée correctement.

Équilibrage de la sonde

Pour adapter la sonde à différentes capacités d’entrée des oscilloscopes
individuels, un équilibrage de la sonde est nécessaire afin d’obtenir des
mesures exactes.

P TK-250/100).

-11-

Pour adapter la sonde à l’oscilloscope mis à disposition, relier la sonde à un

250)

signal carré de 1 kHz ou la brancher sur l’entrée CAL de l’oscilloscope et
procéder ensuite aux réglages nécessaires à la représentation de plusieurs
périodes du signal carré sur l’oscilloscope.

Équilibrer ensuite le signal carré avec le trimmer de la sonde pour qu’il soit
droit.

Spécifications techniques

Interrupteur coulissant en position x 1

Coefficient d’amortissement 1:1
Largeur de bande DC jusqu’à 6 MHz
Temps de montée 58 ns
Résistance d’entrée

Capacité d’entrée

Tension d’entrée admise
max.

Interrupteur coulissant en position x 10

Coefficient d’amortissement 10 : 1

Largeur de bande

Temps de montée
Résistance d’entrée
Capacité d’entrée
Plage de compensation 10 jusqu’à 30 pF

Tension d’entrée admise
max.
Sécurité selon EN 61010-031 catégorie II
Cordon d’alimentation 1,2 m

1 MΩ (entrée de l’oscilloscope)

91 pF + capacité de l’oscilloscope (TK-60)

56 pF + capacité de l’oscilloscope (TK-100)

56 pF + capacité de l’oscilloscope (TK-250)

300 V CAT I, 150 V CAT II DC ou ACss

(diminue à fréquence ascendante)

DC jusqu’à 60 MHz (P TK-60)

DC jusqu’à 100 MHz (P TK-100)

DC jusqu’à 250 MHz (P TK-250)

5,8 ns (TK-60); 3,5 ns (TK-100); 1,4 ns (TK-

250)

10 MΩ (TK-60, TK-100, TK-

env. 18 pF (TK-60), env. 13 pF (TK-100, TK-

250)

600 V CAT I, 300 V CAT II (DC ou ACss)

(diminue à fréquence ascendante)

-12-

Spécifications techniques PeakTech® TK-250/100

Coefficient d’amortissement 100:1
Largeur de bande DC jusqu’à 250 MHz
Temps de montée 1,4 ns
Résistance d’entrée

100 MΩ si utilisation d’un oscilloscope avec

une entrée 1 MΩ
Capacité d’entrée 5,5 pF
Plage de compensation 10 ... 30 pF
Tension d’entrée admise
max.

Accessoires :

1500 V

CAT II (2000 V DC ou ACss)

eff

diminue à fréquence ascendante

Borne d’identification de canal PA-105; borne à ressort PA-106; cordon de
masse PA-107; pointe isolante PA-108; pointe de la sonde PA-102 (sauf P
TK-60,); pointe IC PF-902; outil d’équilibrage PF-903; adaptateur BNC PF­901 (seulement pour P TK-250 etTK-250/100)

Tableau de caractéristiques de tension/fréquence

-13-

Tous droits réservés, également ceux de la traduction, de la reproduction et
de la duplication du présent mode d’emploi ou de parties de celui-ci. Les
reproductions en tout genre (photocopie, microfilm ou autre procédé) sont
seulement autorisées sur accord formel et écrit de l’éditeur.

Dernier état au tirage. Sous réserve de modifications de l’appareil servant au
progrès.

Par la présente, nous attestons que tous les appareils répondent aux
spécifications mentionnées dans nos documents et que départ usine ils sont
livrés calibrés. Nous conseillons de réaliser un nouveau calibrage au bout
d’un an.

© PeakTech® 08/2012/Th/Ba

PeakTech Prüf- und Messtechnik - Kornkamp 32 - DE-22926 Ahrensburg / Germany

[phone]/44 [phone]

 [e-mail]  www.peaktech.de
