PeakTech 9035 Operation Manual

Bedienungsanleitung /

Operation manual

Leistungsmesser /

Energy Meter

PeakTech

®

9035

1. Sicherheitshinweise

Dieses Gerät erfüllt die EU-Bestimmungen 2004/108/EG
(elektromagnetische Kompatibilität) und 2006/95/EG
(Niederspannung) entsprechend der Festlegung im
Nachtrag 2004/22/EG (CE-Zeichen).

Zur Betriebssicherheit des Gerätes und zur Vermeidung
von schweren Verletzungen durch Strom- oder
Spannungsüberschläge bzw. Kurzschlüsse sind
nachfolgend aufgeführte Sicherheitshinweise zum
Betrieb des Gerätes unbedingt zu beachten.

Schäden, die durch Nichtbeachtung dieser Hinweise
entstehen, sind von Ansprüchen jeglicher Art
ausgeschlossen.

* Dieses Gerät darf nicht in hochenergetischen
Schaltungen verwendet werden.
* Vor Anschluss des Gerätes an eine Steckdose

überprüfen, dass die Eingangsspannung des
Gerätes mit der vorhandenen Netzspannung
übereinstimmt.

* Gerät nur an Steckdosen mit geerdetem Schutzleiter

anschließen.

* Die angegebenen maximalen Eingangsspannungen

dürfen nicht überschritten werden.

* Nehmen Sie das Gerät nie in Betrieb, wenn es nicht

völlig geschlossen ist.

* Gerät vor Inbetriebnahme auf eventuelle Schäden

überprüfen. Im Zweifelsfalle keine Messungen
vornehmen.

* Starke Erschütterung vermeiden.

-1-

* Messarbeiten nur in trockener Kleidung und

vorzugsweise in Gummischuhen bzw. auf einer

Isoliermatte durchführen.
* Warnhinweise am Gerät unbedingt beachten.
* Gerät keinen extremen Temperaturen, direkter

Sonneneinstrahlung, extremer Luftfeuchtigkeit oder

Nässe aussetzen.
* Gerät nicht in der Nähe starker magnetischer Felder

(Motoren, Transformatoren usw.) betreiben.
* Heiße Lötpistolen aus der unmittelbaren Nähe des

Gerätes fernhalten.
* Vor Aufnahme des Messbetriebes sollte das Gerät

auf die Umgebungstemperatur stabilisiert sein

(wichtig beim Transport von kalten in warme Räume

und umgekehrt)
* Messungen von Spannungen über 35V DC oder

25V AC nur in Übereinstimmung mit den relevanten

Sicherheitsbestimmungen vornehmen. Bei höheren

Spannungen können besonders gefährliche

Stromschläge auftreten.
* Säubern Sie das Gehäuse regelmäßig mit einem

feuchten Stofftuch und einem milden

Reinigungsmittel. Benutzen Sie keine ätzenden

Scheuermittel.
* Dieses Gerät ist ausschließlich für

Innenanwendungen geeignet.
* Vor der Reinigung Gerät vom Stromnetz trennen.
* Der Leistungsmesser sollte gemäß IEC664

ausschließlich in Bereichen mit der

Installationskategorie II (CAT II) verwendet werden,

in denen die vorübergehende Spannung 300V nicht

überschreitet.
* Vermeiden Sie jegliche Nähe zu explosiven und

entflammbaren Stoffen.

-2-

* Öffnen des Gerätes und Wartungs- und

Reparaturarbeiten dürfen nur von qualifizierten

Service-Technikern durchgeführt werden.
* Gerät nicht mit der Vorderseite auf die Werkbank

oder Arbeitsfläche legen, um Beschädigung der

Bedienelemente zu vermeiden.
* Keine technischen Veränderungen am Gerät

vornehmen.
* Gerät nicht in Betrieb nehmen, wenn

Umgebungsbedingungen nicht mit den

Spezifikationen übereinstimmen (>75%RH, >40°C

oder <10°C)

* Messgeräte gehören nicht in Kinderhände.

2. Allgemeines

Neuentwickeltes, hochpräzises Energiekostenmessgerät
zum Erfassen des Energieverbrauches elektrischer
Geräte und zur Berechnung der Gesamtkosten des
Stromverbrauches eines Gerätes durch Eingabe des
Strompreises. Durch die integrierte Leistungsfaktor­berechnung können alle modernen Verbraucher wie
Schaltnetzteile, TV-Geräte, Leuchtstofflampen, LED­Anlagen und natürlich auch ohmsche Lasten wie z.B.
Elektroheizungen und Kochfelder genauestens
gemessen werden. Zusätzlich können durch die sehr
hohe Auflösung und das niedrige Ansprechverhalten
auch sehr kleine oder Stand-By Verbraucher ab ca. 1W
gemessen werden.

Um Fehlbedienung des Gerätes zu vermeiden und seine
technischen Möglichkeiten voll auszunutzen, ist vor
Inbetriebnahme des Gerätes diese Bedienungsanleitung
sorgfältig zu lesen.

-3-

3. Leistungsmerkmale

 Messung von Energiekosten (€), Energieverbrauch

(kWh), Netzspannung (V), Netzfrequenz (Hz),

Verbraucherstrom (A), Leistungsfaktor
 Anzeige des Maximalverbrauchs (Wmax) mit

Auslösezeit
 Anzeige von Uhrzeit, Wochentag und

Verbrauchszeit

 Anzeige des Leistungsfaktors ab ca. 1W
 Tag- und Nachttarif einstellbar
 Integrierte Überlastanzeige und Kindersicherung
 Reset-Taste zur Rückstellung aller Gerätefunktionen
 CO2-Emissionsberechnung in CO2/Kg
 Integrierter Akku zur Speichererhaltung
 Hohe Auflösung von 0.005 A
 Hohe Grundgenauigkeit +/- 0.5%
 GS-geprüft, Intertek Deutschland GmbH
 Sicherheit: GS, EN61010-1; CAT II 300V

-4-

4. Bedienelemente und Anschlüsse

1. Schutzkontaktsteckdose mit Kindersicherung

2. Reset-Taste zum Rücksetzen aller
Geräteeinstellungen

3. ▲-Taste zum Einstellen der verschiedenen Werte

4. SET-Taste zur Auswahl der Kosten- oder
Zeiteinstellung

5. MODE-Taste zum Umschalten der Messfunktionen

6. LCD-Mehrbereichsanzeige

-5-

1. 2. 3. 4. 5. 6.

5. Datum und Uhrzeit einstellen

Dieses Energiekostenmessgerät hat eine integrierte
Systemuhr, welche zum Umschalten des Tag- und
Nachttarifs benötigt wird. Desweiteren speichert das
Gerät den maximalen Verbrauchswert mit Uhrzeit zur
besseren Auswertung der Verbrauchsverhaltens.

 Verbinden Sie das Gerät mit einer Steckdose. Das

Gerät schaltet sich automatisch ein und die

Spannungsmessung erscheint in der Anzeige.
 Drücken Sie die SET-Taste und der Wochentag

beginnt zu blinken.
 Betätigen Sie die ▲-Taste bis der aktuelle

Wochentag in der Anzeige erscheint.
 Nach nochmaligem Betätigen der SET-Taste blinkt

die Stundenanzeige der Uhrzeit.
 Betätigen Sie die ▲-Taste bis die aktuelle Stunde in

der Anzeige erscheint.
 Nach nochmaligem Betätigen der SET-Taste blinkt

die Minutenanzeige der Uhrzeit.
 Betätigen Sie die ▲-Taste bis die aktuelle Minute in

der Anzeige erscheint.
 Nach nochmaligem Betätigen der SET-Taste wurde

die Uhrzeit gespeichert.

Durch Betätigen der ▲-Taste in den Messbereich-Menü
können Sie zwischen der 24h- und der 12h-Anzeige
umschalten.

-6-

6. Tag- und Nachttarif einstellen

Bei diesem Energiekostenmessgerät lassen sich zwei
verschiedene Stromtarife einstellen, welche zur
Kostenberechnung bei geteiltem Tag- und
Nachtstromtarif genutzt werden können. Diese
Einstellung kann für die ganze Woche oder nur
ausgewählte Wochentage gelten. Die Kostenanzeige ist
Währungsneutral und daher weltweit einsetzbar.

6.1. Tarif 1 einstellen:

 Drücken Sie die MODE-Taste ca. 5 Sekunden im
Menü Spannungsmessung, Strommessung oder
Leistungsmessung um die Tarifeinstellungen zu
aktivieren.
 Betätigen Sie die SET-Taste um die Einstellung der
Kosten für Tarif 1 (Price1) vorzunehmen.
 Die erste Ziffer (zehn Geldeinheiten pro kWh)
beginnt zu blinken.

 Betätigen Sie die ▲-Taste um diesen Wert zu
verändern (Bsp: 0 -bei einem Tarif von 00.25€ pro
kWh)
 Drücken Sie die SET-Taste um die zweite Ziffer
(eine Geldeinheit pro kWh) auszuwählen.
 Betätigen Sie die ▲-Taste um diesen Wert zu
verändern (Bsp: 0 -bei einem Tarif von 00.25€ pro
kWh)

-7-

 Drücken Sie die SET-Taste um die dritte Ziffer (0.1
Geldeinheit pro kWh) auszuwählen.
 Betätigen Sie die ▲-Taste um diesen Wert zu
verändern (Bsp: 2 -bei einem Tarif von 00.25€ pro
kWh)

 Drücken Sie die SET-Taste um die dritte Ziffer (0.01
Geldeinheit pro kWh) auszuwählen.

 Betätigen Sie die ▲-Taste um diesen Wert zu
verändern (Bsp: 5 -bei einem Tarif von 00.25€ pro
kWh)
 Drücken Sie die SET-Taste um die Einstellung der
Kommastelle zu verändern.
 Betätigen Sie die ▲-Taste um die Kommastelle zu
verändern (in € nicht notwendig)

 Drücken Sie die SET-Taste um die gültigen
Wochentage für Tarif 1 zu verändern.
 Betätigen Sie mehrmals die ▲-Taste um die
Wochentage durchzuschalten (Normalwert: Mo-Su)
(Mo,Tu,We,Th,Fr,Sa,So,Mo-Fr,Mo-Sa,Sa-Su,Mo­ Su)
 Drücken Sie die SET-Taste um die Tagesstunde der
Startzeit für Tarif 1 festzulegen.
 Betätigen Sie die ▲-Taste um die Stunde
einzustellen (Bsp: 6 - bei Tagstromtarifbeginn um 6

00

Uhr)
 Drücken Sie die SET-Taste um die Minute der
Startzeit für Tarif 1 festzulegen.

-8-

 Betätigen Sie die ▲-Taste um die Minute
einzustellen (Bsp: 00 - bei Tagstromtarifbeginn um
6

00

Uhr)
 Drücken Sie die SET-Taste um die Einstellungen zu
speichern.

6.2. Tarif 2 einstellen:

 Drücken Sie die MODE-Taste ca. 5 Sekunden im
Menü Spannungsmessung, Strommessung oder
Leistungsmessung um die Tarifeinstellungen zu
aktivieren.
 Drücken Sie kurz die MODE-Taste um von PRICE 1
auf PRICE 2 umzuschalten.

 Drücken Sie die SET-Taste. Die erste Ziffer (zehn
Geldeinheiten pro kWh) beginnt zu blinken.
 Betätigen Sie die ▲-Taste um diesen Wert zu
verändern (Bsp: 0 -bei einem Tarif von 00.21€ pro
kWh)
 Drücken Sie die SET-Taste um die zweite Ziffer
(eine Geldeinheit pro kWh) auszuwählen.

 Betätigen Sie die ▲-Taste um diesen Wert zu
verändern (Bsp: 0 -bei einem Tarif von 00.21€ pro
kWh)
 Drücken Sie die SET-Taste um die dritte Ziffer (0.1
Geldeinheit pro kWh) auszuwählen.
 Betätigen Sie die ▲-Taste um diesen Wert zu
verändern (Bsp: 2 -bei einem Tarif von 00.21€ pro
kWh)

-9-

 Drücken Sie die SET-Taste um die dritte Ziffer (0.01
Geldeinheit pro kWh) auszuwählen.
 Betätigen Sie die ▲-Taste um diesen Wert zu
verändern (Bsp: 1 -bei einem Tarif von 00.21€ pro
kWh)

 Drücken Sie die SET-Taste um die Einstellung der
Kommastelle zu verändern.

 Betätigen Sie die ▲-Taste um die Kommastelle zu
verändern (in € nicht notwendig)
 Drücken Sie die SET-Taste um die gültigen
Wochentage für Tarif 2 zu verändern.
 Betätigen Sie mehrmals die ▲-Taste um die
Wochentage durchzuschalten (Normalwert: Mo-Su)
(Mo,Tu,We,Th,Fr,Sa,So,Mo-Fr,Mo-Sa,Sa-Su,Mo­ Su)
 Drücken Sie die SET-Taste um die Tagesstunde der
Startzeit für Tarif 2 festzulegen.
 Betätigen Sie die ▲-Taste um die Stunde
einzustellen (Bsp: 22 - bei Nachtstromtarifbeginn um
22

00

Uhr)
 Drücken Sie die SET-Taste um die Minute der
Startzeit für Tarif 2 festzulegen.
 Betätigen Sie die ▲-Taste um die Minute
einzustellen (Bsp: 22 - bei Nachtstromtarifbeginn um
22

00

Uhr)
 Drücken Sie die SET-Taste um die Einstellungen zu
speichern.

-10-

7. Überlast- Einstellungen

Bei eingestellter Überlastanzeige blinkt ein OVERLOAD­Zeichen in der Anzeige sobald der eingestellte Wert
überschritten wurde. Der Ausgangswert ist auf 16 A
eingestellt.

 Drücken Sie die MODE-Taste ca. 5 Sekunden im
Menü Spannungsmessung, Strommessung oder
Leistungsmessung um die Überlasteinstellungen zu
aktivieren.
 Drücken Sie zweimal kurz die MODE-Taste um von
PRICE 1 über PRICE 2 auf OVERLOAD
umzuschalten.
 Drücken Sie die SET-Taste. Die erste Ziffer (zehn
Ampere) beginnt zu blinken.
 Betätigen Sie die ▲-Taste um diesen Wert zu
verändern.
 Drücken Sie die SET-Taste erneut um die zweite
Ziffer (ein Ampere) anzuwählen.
 Betätigen Sie die ▲-Taste um diesen Wert zu
verändern.
 Drücken Sie die SET-Taste erneut um die dritte
Ziffer (0.1 Ampere) anzuwählen.
 Betätigen Sie die ▲-Taste um diesen Wert zu
verändern.
 Drücken Sie die SET-Taste erneut um die vierte
Ziffer (0.01 Ampere) anzuwählen.

 Betätigen Sie die ▲-Taste um diesen Wert zu
verändern.
 Bestätigen Sie abschließend mit der SET-Taste

-11-

8. LCD-Anzeige und Menüsteuerung

Nach dem Verbinden des Gerätes mit einer Steckdose
schaltet sich das Gerät automatisch ein und zeigt das
aktuelle Spannungsmenü an.

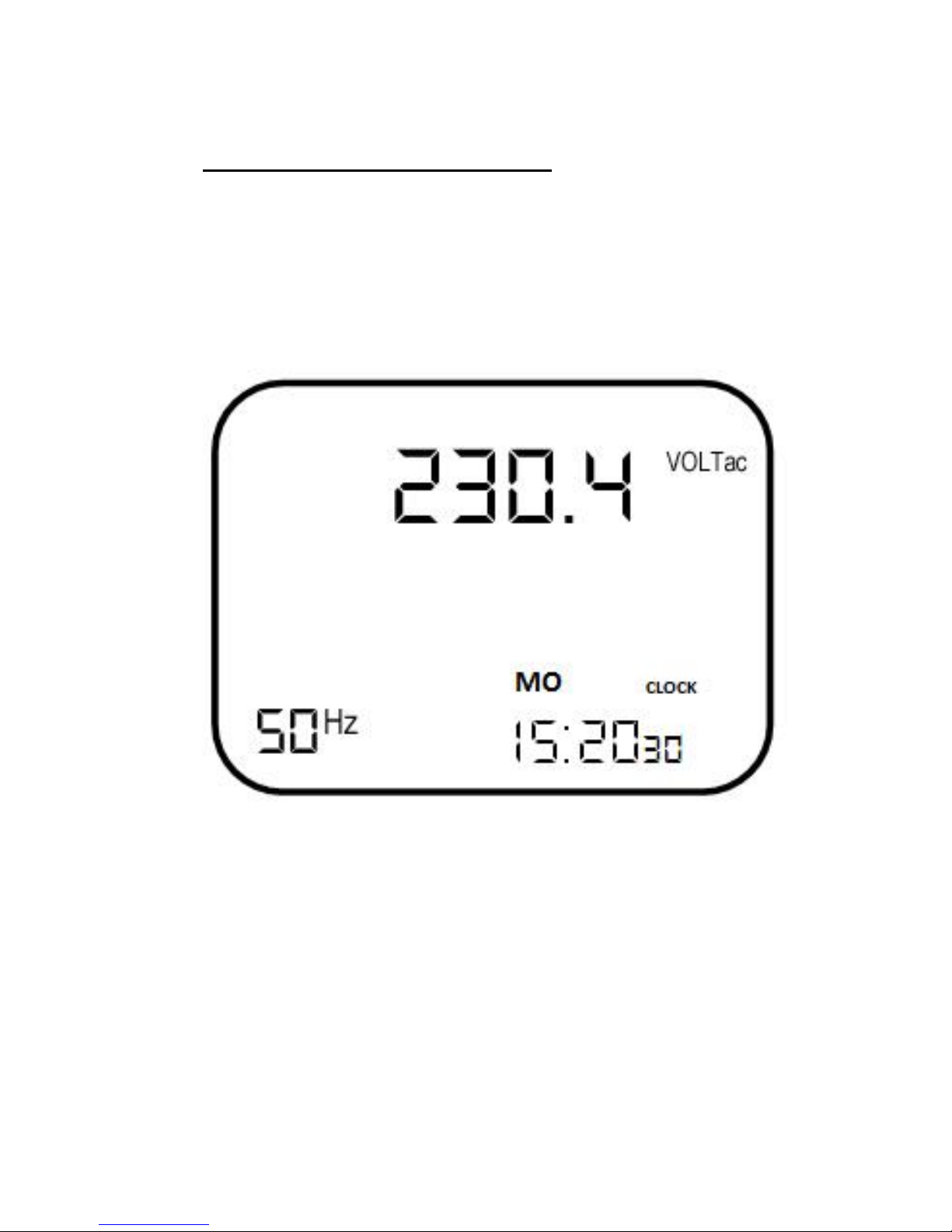

Hier können Sie die gemessene Netzspannung,
Netzfrequenz, den Wochentag und die aktuelle Uhrzeit
ablesen.

-12-

Durch Betätigen der MODE-Taste wird in den
Strombereich umgeschaltet.

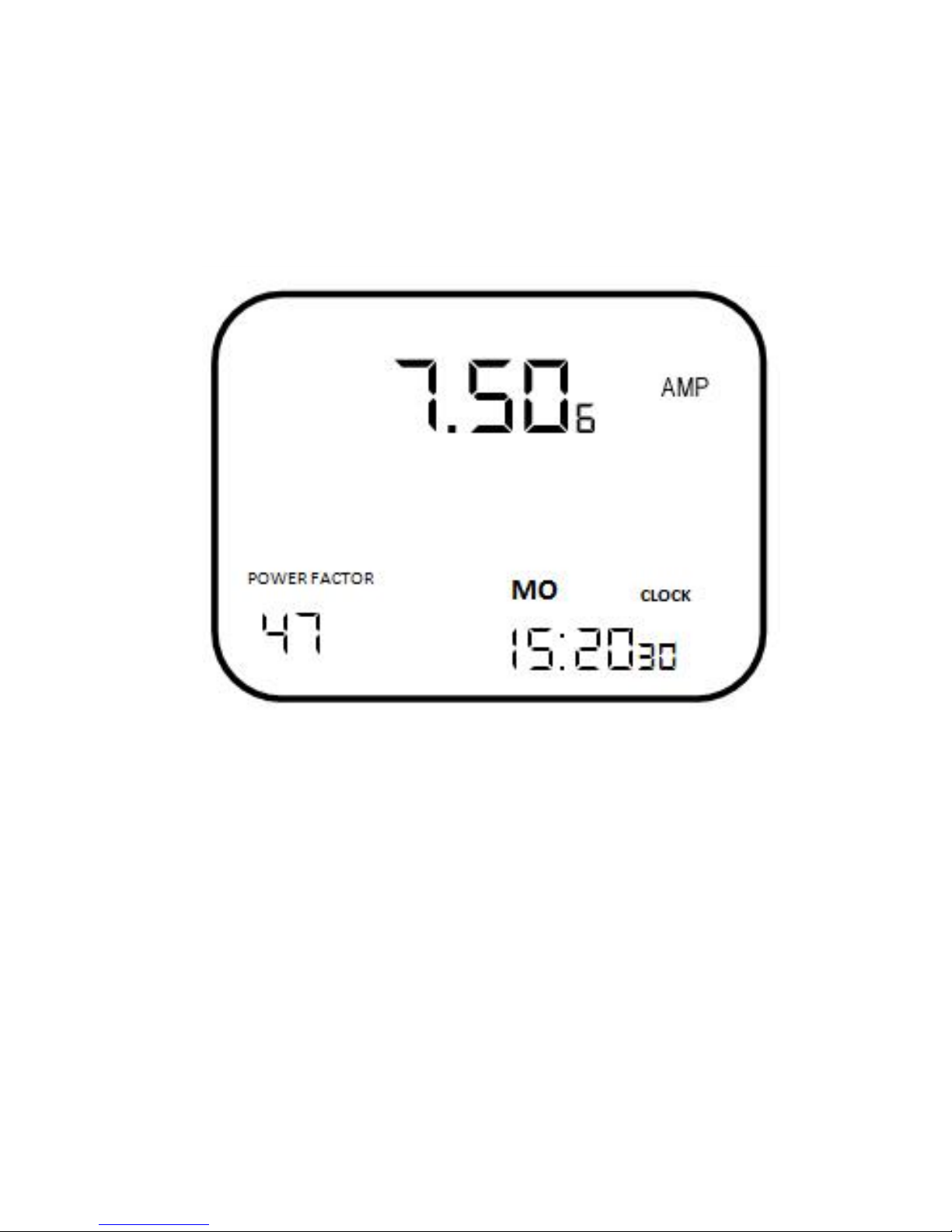

Hier können Sie den aktuellen Laststrom des
Verbrauchers in Ampere, den Leistungsfaktor, den
Wochentag und die aktuelle Uhrzeit ablesen.

-13-

Durch nochmaliges Betätigen der MODE-Taste schalten
Sie in den WATT-Bereich.

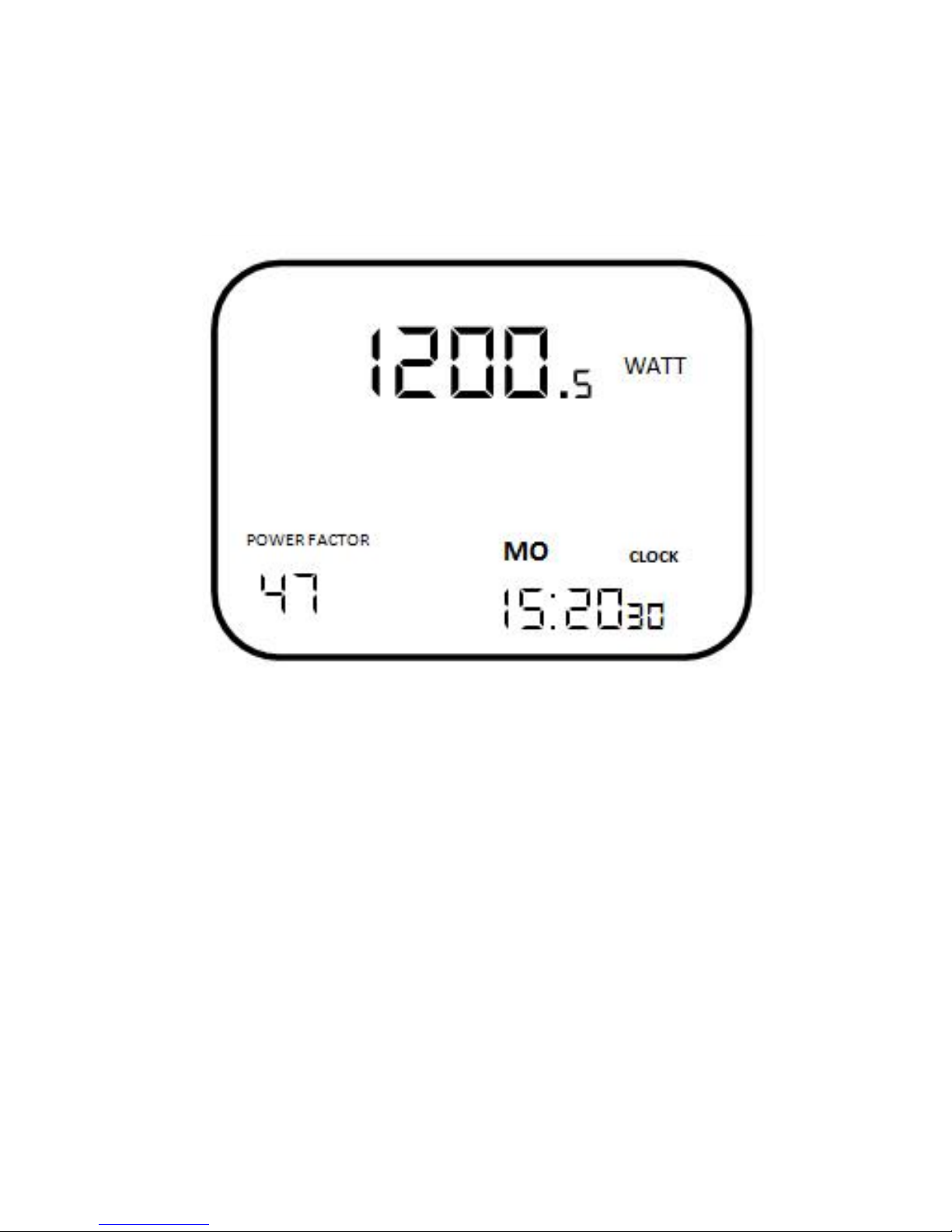

Hier können Sie die aktuelle Leistung des Verbrauchers
in Watt, den Leistungsfaktor, den Wochentag und die
aktuelle Uhrzeit ablesen.

-14-

Durch nochmaliges Betätigen der MODE-Taste schalten
Sie in den WATT-MAX Bereich.

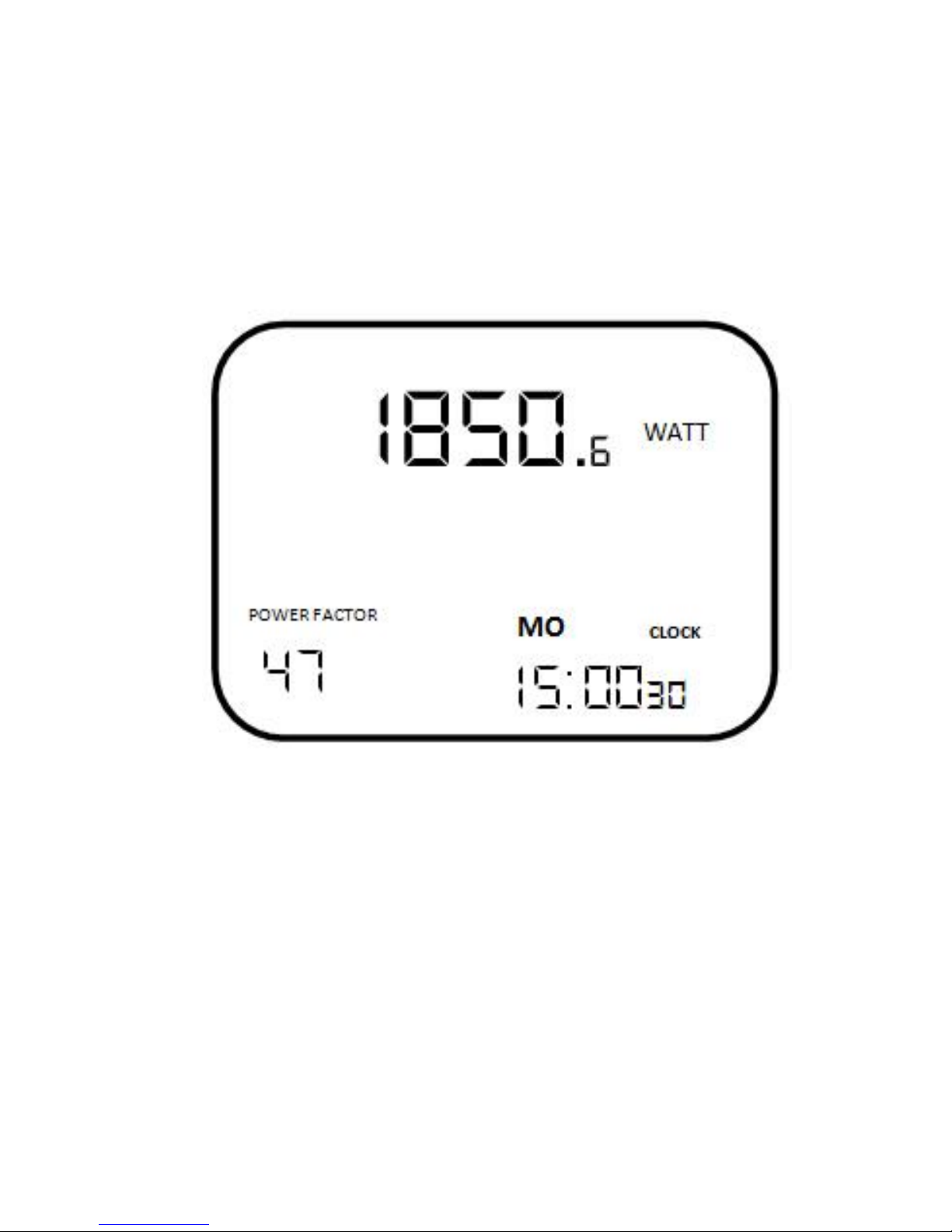

Hier können Sie die maximal gemessene Leistung des
Verbrauchers in Watt, den Leistungsfaktor und die
Uhrzeit der maximalen Leistungsmessung ablesen.

-15-

MAX

Durch nochmaliges Betätigen der MODE-Taste schalten
Sie in den kWh (Kilowattstunden)-Bereich.
Hier können Sie die bisher gemessene Leistung des
Verbrauchers in kWh, den Leistungsfaktor, den
Wochentag und die aktuelle Uhrzeit ablesen.

-16-

Durch nochmaliges Betätigen der MODE-Taste schalten
Sie in den CO2/kg Bereich.

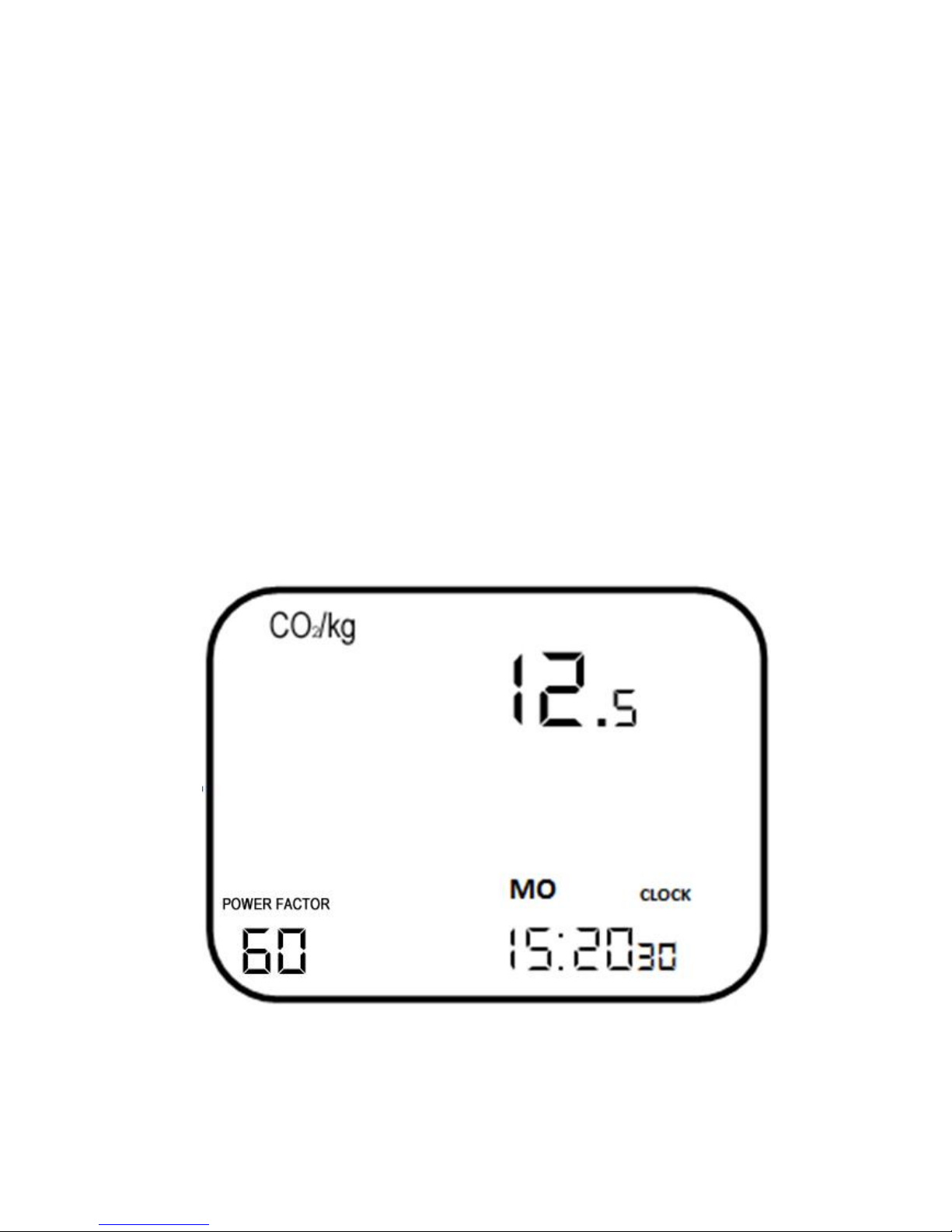

Hier können Sie einen Orientierungswert für die
erzeugten CO2 Emissionswerte der bisher gemessenen
Leistung des Verbrauchers, den Leistungsfaktor, den
Wochentag und die aktuelle Uhrzeit ablesen. Der CO2/kg
Wert bezieht sich auf eine 100% Versorgung durch
Kohlekraft und wird durch den theoretischen CO

2

Ausstoß von 0.792 Kg/kWh errechnet. Sollte Ihr
Energieversoger einen anderen Energiemix anbieten,
können Sie diesen Wert prozentual subtrahieren.

Bsp:

12.5kgCO2 bei 100 % Kohlenergie =

6.25kgCO2 bei 50% Kohlenergie & 50% Windkraft

-17-

Durch nochmaliges Betätigen der MODE-Taste schalten

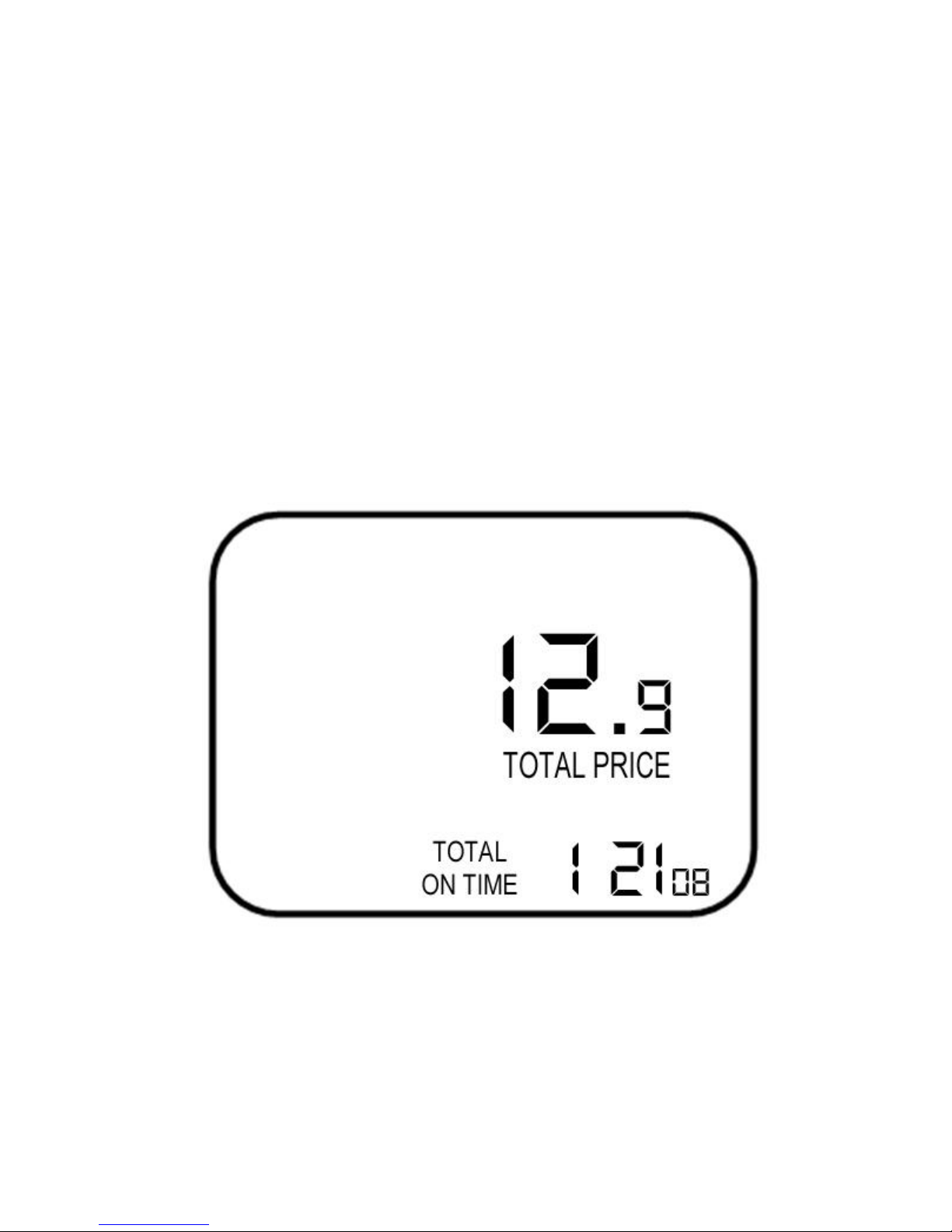

Sie in den Gesamtpreis - Bereich. Um einen Messwert
zu errechnen müssen Sie mindestens einen Tarif
festgelegt haben. In dieser Anzeige werden die
Gesamtkosten für beide Tarife angezeigt. Je nach
getätigter Einstellung können Sie diesen Wert als Euro­Wert ablesen. Zusätzlich wird die Einschaltzeit während
des Tarifes angezeigt, welche sich aus der Summe der
Einschaltzeiten für Tarif 1 und 2 ergibt.

Halten Sie die MODE-Taste für ca. 2 Sekunden gedrückt
um diese Werte auf „0“ zurückzusetzen.

-18-

Durch nochmaliges Betätigen der MODE-Taste schalten
Sie in den Gesamtpreis Tarif 1- Bereich. Um einen
Messwert zu errechnen müssen Sie einen Tarif 1
festgelegt haben. In dieser Anzeige werden die
Gesamtkosten für den Tarif 1 angezeigt. Je nach
getätigter Einstellung können Sie diesen Wert als Euro­Wert ablesen. Zusätzlich wird die Einschaltzeit während
des Tarifes angezeigt.

Halten Sie die MODE-Taste für ca. 2 Sekunden gedrückt
um diese Werte auf „0“ zurückzusetzen.

-19-

Durch nochmaliges Betätigen der MODE-Taste schalten

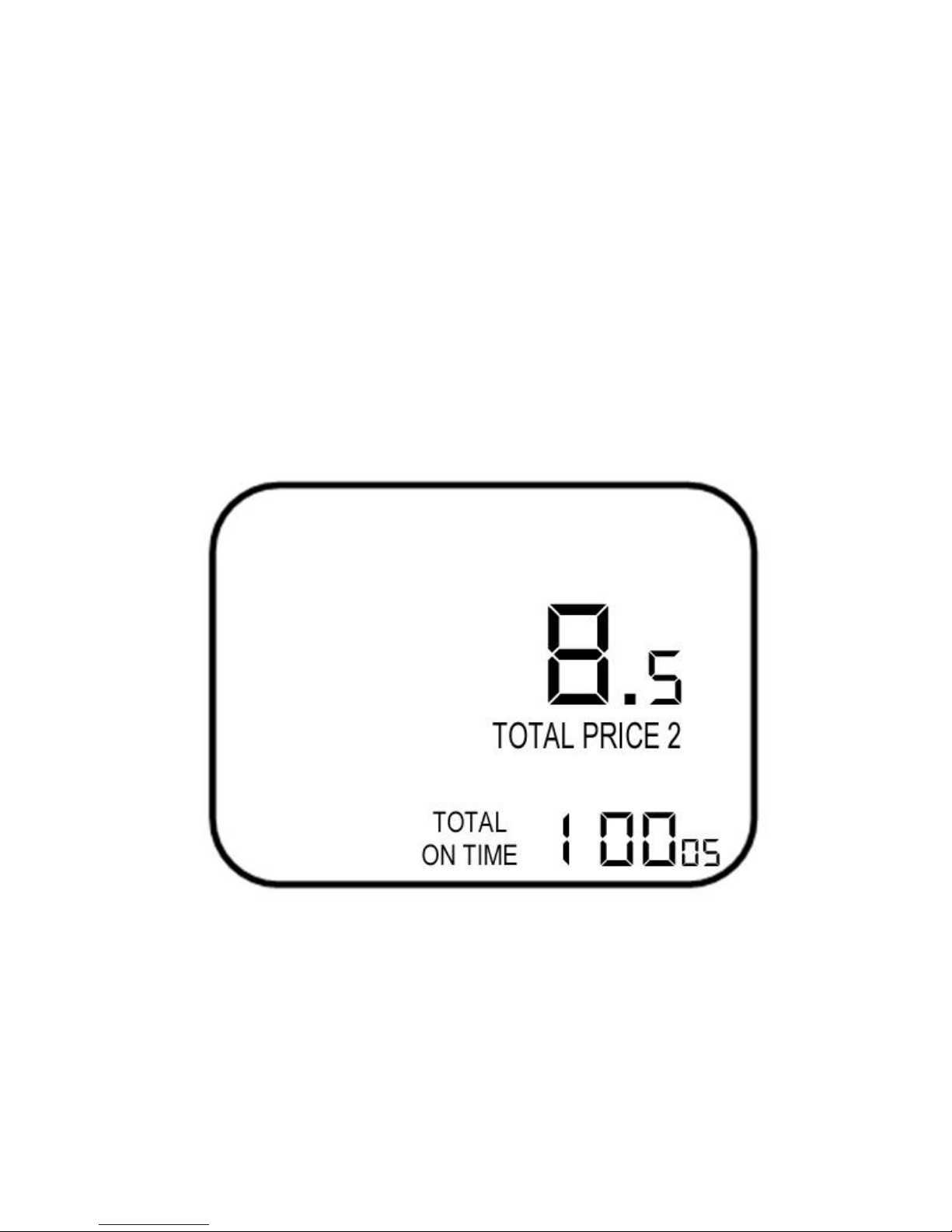

Sie in den Gesamtpreis Tarif2- Bereich. Um einen
Messwert zu errechnen müssen Sie einen Tarif 2
festgelegt haben. In dieser Anzeige werden die
Gesamtkosten für den Tarif 2 angezeigt. Je nach
getätigter Einstellung können Sie diesen Wert als Euro­Wert ablesen. Zusätzlich wird die Einschaltzeit während
des Tarifes angezeigt.

Halten Sie die MODE-Taste für ca. 2 Sekunden gedrückt
um diese Werte auf „0“ zurückzusetzen.

-20-

9. Funktion des integrierten Akkus:

 Der interne Akku gewährleistet eine

Messwertanzeige bei Stromausfall oder bei
Entfernung des Netzsteckers aus der Steckdose

 Wenn das PeakTech® 9035 mit Spannung versorgt

wird, lädt sich der Akku selbständig auf

 Der Akku ist fest eingebaut und muss nicht ersetzt

oder gesondert entsorgt werden

10. Technische Daten

Nenn-Eingangsspannung 230 V AC; 50Hz
Spannungsmessung 200 – 276 V AC;
45 – 65Hz
max. zulässige Last 16A; 3680W
unterer Strombereich 0.005A
Eigenverbrauch < 0.5W
Stromanzeige 0.005A … 16.000A
Watt-Anzeigebereich 0.0 … 3680.0 W
Leistungsfaktorberechnung 0.10 … 1.00
Verbrauchsanzeige 0.0 … 9999.9 kWh
Genauigkeit +/- 0.5%
Betriebstemperaturbereich +10°C … +40°C;

<75%RH
Lagertemperaturbereich 0°C … 50°C;
<75%RH
Interner Akku Ni-Mh 3.6V
Abmessungen (BxHxT) 120 x 60 x 75 mm
Gewicht 160g

-21-

Alle Rechte, auch die der Übersetzung, des
Nachdruckes und der Vervielfältigung dieser Anleitung
oder Teilen daraus, vorbehalten.

Reproduktionen jeder Art (Fotokopie, Mikrofilm oder ein
anderes Verfahren) nur mit schriftlicher Genehmigung
des Herausgebers gestattet.

Letzter Stand bei Drucklegung. Technische Änderungen
des Gerätes, welche dem Fortschritt dienen,
vorbehalten.

Hiermit bestätigen wir, dass alle Geräte, die in unseren
Unterlagen genannten Spezifikationen erfüllen und
werkseitig kalibriert geliefert werden.

© PeakTech® 11/2013/Pt.

-22-

1. Safety Precautions

This product complies with the requirements of the
following European Community Directives: 2004/108/EG
(Electromagnetic Compatibility) and 2006/95/EG (Low
Voltage) as amended by 2004/22/EG (CE-Marking).

To ensure safe operation of the equipment and eliminate
the danger of serious injury due to short-circuits (arcing),
the following safety precautions must be observed.
Damages resulting from failure to observe these safety
precautions are exempt from any legal claims whatever.

* Do not use this instrument for high-energy industrial

installation measurement.

* Prior connection of the equipment to the mains,

check that the available mains voltage corresponds
to the voltage setting of the equipment.

* Connect this instrument only to main outlet with

protection earth contact (PE).

* Do not operate the meter before the cabinet has

been closed and screwed safely as terminal can
carry voltage.

* To avoid electric shock, do not operate this product

in wet or damp conditions. Conduct measuring
works only in dry clothing and rubber shoes, i. e. on
isolating mats.

* Comply with the warning labels and other info on the

equipment.

* Do not subject the equipment to direct sunlight or

extreme temperatures, humidity or dampness.

* Do not subject the equipment to shocks or strong

vibrations.

* Do not operate the equipment near strong magnetic

fields (motors, transformers etc.).

-23-

* Keep hot soldering irons or guns away from the

equipment.

* Allow the equipment to stabilize at room temperature

before taking up measurement (important for exact
measurements).

* Use caution when working with voltages above 35V

DC or 25V AC. These Voltages pose shock hazard.

* Fetch out the battery when the meter will not be

used for long period.

* Periodically wipe the cabinet with a damp cloth and

mid detergent. Do not use abrasives or solvents.
* The meter is suitable for indoor use only
* Unplug before cleaning
* The power meter shall be used only in area with

installation category II (CAT II) according to

IEC664, in which the transient voltages do

not exceed 300V. The mains supply for residential

areas generally belongs to this category.
* Do not store the meter in a place of explosive,

inflammable substances.
* Do not modify the equipment in any way
* Opening the equipment and service – and repair

work must only be performed by qualified service

personnel
* Do not operate the meter, if the environmental

conditions don´t correspond to the technical

specifications (>75%RH, >40°C or <10°C)

* Measuring instruments don’t belong to children

hands.

-24-

2. General

New designed, high-precision Energy Meter for detecting
the energy consumption of electrical appliances and to
calculate the total cost of the electricity consumption of a
device by entering the current price. Through the
integrated power factor calculation all modern electronic
consumers such as switching power supplies, TVs,
fluorescent lights, LED systems and of course, resistive
loads such as electric heaters and hobs are precisely
measured. In addition, due to the high resolution and the
low response, even very small or standby loads are
measured from approximately 1W.

-25-

3. Features

• Measure the energy costs (€), energy consumption

(kWh), Voltage (V) Frequency (Hz), load current (A),

power factor

• Display of the maximum consumption (Wmax) with

trigger time

• Display of time, day and consumption time

• Power factor measurement from about 1W

• Adjustable day and night tariff

• Integrated overload indicator and child lock

• Reset button to reset all device functions

• CO2 emission calculation in CO2/kg

• Built-in rechargeable battery for memory

conservation

• High resolution of 0.005 A

• High basic accuracy + / - 0.5%

• GS-certified, Intertek Deutschland GmbH

• Safety: GS, EN61010-1, CAT II 300V

-26-

4. Front panel description

1. Earthed socket with child protection

2. Reset button to reset all device settings

3. ▲-button for setting the various values

4. SET button to select the cost or time setting

5. MODE button to switch the measurement functions

6. LCD multi-range display

-27-

2. 2. 3. 4. 5. 6.

5. Date and Time

This energy cost meter has a built-in system clock, which
is required to switch the day and night tariff. Furthermore,
the device stores the maximum consumption value with
time for better evaluation of the consumption behavior.

• Connect the unit to a wall outlet. The unit

automatically turns on and the voltage measurement

is displayed.

• Press the SET button and starts the day flashing.

• Press the ▲ key to the current day is displayed.

• After further pressing the SET button flashes the

hours of time.

• Press the ▲ key until the correct hour is displayed.

• After further pressing the SET button, minutes flash

on the display of time.

• Press the ▲ key to the current minute is displayed.

• After further pressing the SET button, the time has

been saved.

Press the ▲ button within measurement range menus to
switch between the 24h and the 12h display.

-28-

6. Set prices

In this energy cost meter can be set two different price
rates, which can be used to calculate costs in split day
and night tariff. This setting is valid for the whole week or
only selected weekdays. The value received is neutral
and therefore can be used worldwide.

6.1. Price 1 set:

• Press the MODE button for about 5 seconds in the

voltage measurement, current measurement and

power measurement menu to activate the tariff

preferences.

• Press the SET button to make the adjustment of the

cost of Price1.

• The first digit (ten units of money per kWh) starts

flashing.

• Press the ▲ key to change this value (e.g.: 0 -at a

rate of 00.25 € per kWh)

• Press the SET button to the second digit (a unit of

money per kWh) input.

• Press the ▲ key to change this value (e.g.: 0 -at a

rate of 00.25 € per kWh)

• Press the SET button to select the third digit (0.1

unit of money per kWh).

• Press the ▲ key to change this value (e.g.: 2 -at a

rate of 00.25 € per kWh)

-29-

• Press the SET button to select the third digit (0.01

cash per unit kWh).

• Press the ▲ key to change this value (e.g.: 5 -at a

rate of 00.25 € per kWh)

• Press the SET button to set the decimal point

change.

• Press the ▲ key to change the decimal point (in €

not necessary)

• Press the SET button for the appropriate day of the

week for Price 1 change.

• Repeatedly press the ▲ button to cycle through the

weekdays (normal value: Mo-Su) (Mo, Tu, We, Th,

Fri, Sat, Sun, Mon-Fri, Mon-Sat, Sat-Su, Mo-Su)

• Press the SET button to set the daily hour of the

start time for Price 1.

• Press the ▲ key to set the hour (e.g.: 6 - at begin of

Price 1 at 6 AM)

• Press the SET button to the minute of the start time

for Price 1 set.

• Press the ▲ key to set the minute (e.g.: 00 – at

begin of Price 1 at 6 AM)

• Press the SET button to save the settings.

6.2. Price 2 set:

• Press the MODE button for about 5 seconds in the

voltage measurement, current measurement and

power measurement menu to activate the tariff

preferences.

-30-

• Press the MODE button one time to switch from

PRICE 1 to PRICE 2.

• Press the SET button to make the adjustment of the

cost of Price2.

• The first digit (ten units of money per kWh) starts

flashing.

• Press the ▲ key to change this value (e.g.: 0 -at a

rate of 00.21 € per kWh)

• Press the SET button to the second digit (a unit of

money per kWh) input.

• Press the ▲ key to change this value (e.g.: 0 -at a

rate of 00.21 € per kWh)

• Press the SET button to select the third digit (0.1

unit of money per kWh).

• Press the ▲ key to change this value (e.g.: 2 -at a

rate of 00.21 € per kWh)

• Press the SET button to select the third digit (0.01

cash per unit kWh).

• Press the ▲ key to change this value (e.g.: 1 -at a

rate of 00.21 € per kWh)

• Press the SET button to set the decimal point

change.

• Press the ▲ key to change the decimal point (in €

not necessary)

• Press the SET button for the appropriate day of the

week for Price 2 change.

-31-

• Repeatedly press the ▲ button to cycle through the

weekdays (normal value: Mo-Su) (Mo, Tu, We, Th,

Fri, Sat, Sun, Mon-Fri, Mon-Sat, Sat-Su, Mo-Su)

• Press the SET button to set the daily hour of the

start time for Price 2.

• Press the ▲ key to set the hour (e.g.: 10 - at begin

of Price 2 at 10 PM)

• Press the SET button to the minute of the start time

for Price 2 set.

• Press the ▲ key to set the minute (e.g.: 00 – at

begin of Price 2 at 10 PM)

• Press the SET button to save the settings.

-32-

7. Overload settings

With a preset overload an OVERLOAD symbol flashes
on the display when the set value is exceeded. This
value is normally set to 16A.

• Press the MODE button for about 5 seconds in the

voltage measurement, current measurement and

power measurement menu to activate the overload

settings.

• Press the MODE button twice to switch from

PRICE1 and PRICE2 to the OVERLOAD settings.

• Press the SET button. The first digit (tens of

amperes) starts to flash.

• Press the ▲ key to change this value.

• Press the SET button again to select the second

digit (one amp).

• Press the ▲ key to change this value.

• Press the SET button again to select the third digit

(0.1 amps).

• Press the ▲ key to change this value.

• Press the SET button again to select the fourth digit

(0.01 amps).

• Press the ▲ key to change this value.

• Confirm with the SET key

-33-

8. LCD display and menu control

After connecting the device to a power outlet, the device
switches on automatically and displays the VOLTAGE
menu.
Here you can check the measured line voltage, line
frequency, weekday and the current time.

-34-

Press the MODE button to switch to the CURRENT
range.
Here you can check the load current in amps, power
factor, weekday and the current time.

-35-

Press the MODE button to switch to the WATT range.
Here you can check the current power of the load in
watts, the power factor, weekday and the current time.

-36-

Press the MODE button to switch to the WATT MAX
range.
Here you can check the measured maximum power of
the load in watts, the power factor and the trigger time of
the maximum power measurement.

-37-

MAX

Press the MODE key to switch to the kWh (kilowatt
hours) range.
Here you can check the previously measured power of
the consumer in kWh, power factor, weekday and the
current time.

-38-

Press the MODE key to switch to the CO2/kg range.
Here you can check an orientation value for the
generated CO2 emission values of the previously
measured power of the consumer, the power factor,
weekday and the current time. The CO2/kg Value refers
to a 100% supply by coal-fired power and is calculated
by the theoretical CO2 emissions of 0.792 kg / kWh. If
your energy supplier offers a different energy mix, you
can subtract this percentage value.

Example:

12.5kgCO2 at 100% coal power =

6.25kgCO2 at 50% coal power & 50% wind power

-39-

Press the MODE key again to switch to the Total Trice
area. To calculate a Total costs, you must have set at
least the tariff 1 first. The total costs as sum of the both
tariffs are indicated. Depending upon your settings, you
can read this value as the €- value. In addition, the “Total
on Time” for both tariffs will be displayed.

To reset these values press the MODE button for about 2
seconds.

-40-

Press the MODE key again to switch to the total price
Tariff 1 area. To calculate a total value, you must have
set a tariff 1 first. The total cost of the tariff 1 appears in
this indication. Depending upon your settings, you can
read this value as the €- value. In addition, the “Total on
Time” for tariff 1 will be displayed during the tariff.

To reset these values press the MODE button for about 2
seconds.

-41-

Press the MODE key again to switch to the total price
Tariff 2 area. To calculate a total value, you must have
set a tariff 1 first. The total cost of the tariff 2 appears in
this indication. Depending upon your settings, you can
read this value as the €- value. In addition, the “Total on
Time” for tariff 2 will be displayed during the tariff.

To reset these values press the MODE button for about 2
seconds.

-42-

9. Integrated storage battery:

 The integrated storage battery serves to backup the

measured values in case of power failure or when

the unit is unplugged from the outlet
 When the unit is connected to the electrical grid, the

storage battery reloads itself automatically
 The storage battery is integral and hasn’t to be

replaced or disposed separately

10. Technical Specification

Nominal input voltage 230V AC; 50Hz
Voltage measurement 200 - 276 V AC,
45 - 65Hz
Maximum load 16A, 3680W
Lower current range 0.005A
Power consumption <0.5W
Current display 0.005A ... 16.000A
Watt Range 0.0 ... 3680.0 W
Power factor calculation 0.10 ... 1.00
Consumption display 0.0 ... 9999.9 kWh
Accuracy + / - 0.5%
Operation temperature +10°C … +40°C;
<75%RH
Storage temperature 0°C … 50°C;
<75%RH
Internal Battery Ni-Mh 3.6V
Dimensions (WxHxD) 120 x 60 x 75 mm
Weight 160g

-43-

All rights, also for translation, reprinting and copy of this
manual or parts are reserved.

Reproduction of all kinds (photocopy, microfilm or other)
only by written permission of the publisher.

This manual considers the latest technical knowing.
Technical changings, which are in the interest of
progress reserved.

We herewith confirm, that the units are calibrated by the
factory according to the specifications as per the
technical specifications.

© PeakTech® 11/2013/Pt.

PeakTech Prüf- und Messtechnik GmbH - Kornkamp 32 –

DE-22926 Ahrensburg / Germany

[phone]/44 [phone]

 [e-mail]  www.peaktech.de
