PeakTech 5995 Operation Manual

1. Safety Precautions

This product complies with the requirements of the following European Community
Directives: 2004/108/EG (Electromagnetic Compatibility) and 2006/95/EG (Low
Voltage) as amended by 2004/22/EG (CE-Marking).

To ensure safe operation of the equipment and eliminate the danger of serious
injury due to short-circuits (arcing), the following safety precautions must be
observed.

Damages resulting from failure to observe these safety precautions are exempt
from any legal claims whatever.

* Prior to connection of the equipment to the mains outlet, check that the
available mains voltage corresponds to the voltage setting of the equipment.
* Do not place the equipment on damp or wet surfaces.
* Do not exceed the maximum permissible input ratings (danger of serious
injury and/or destruction of the equipment).
* Replace a defective fuse only with a fuse of the original rating. Never short­ circuit fuse or fuse holding.
* Check test leads and probes for faulty insulation or bare wires before
connection to the equipment.
* Please use only 4mm-safety test leads to ensure immaculate function.
* To avoid electric shock, do not operate this product in wet or damp

conditions. Conduct measuring works only in dry clothing and rubber shoes,

i. e. on isolating mats.
* Comply with the warning labels and other info on the equipment.
* The measurement instrument is not to be to operated unattended.
* Do not subject the equipment to direct sunlight or extreme temperatures,
humidity or dampness.
* Do not subject the equipment to shocks or strong vibrations.
* Do not operate the equipment near strong magnetic fields (motors,
transformers etc.).
* Keep hot soldering irons or guns away from the equipment.
* Allow the equipment to stabilize at room temperature before taking up
measurement (important for exact measurements).
* Use caution when working with voltages above 35V DC or 25V AC. These
Voltages pose shock hazard.
* Periodically wipe the cabinet with a damp cloth and mid detergent. Do not
use abrasives or solvents.
* The meter is suitable for indoor use only
* Do not operate the meter before the cabinet has been closed and screwed
safely as terminal can carry voltage.

-7-

* Do not store the meter in a place of explosive, inflammable substances.
* Do not modify the equipment in any way
* Do not place the equipment face-down on any table or work bench to
prevent damaging the controls at the front.
* Opening the equipment and service – and repair work must only be
performed by qualified service personnel
* Measuring instruments don’t belong to children hands.

Cleaning the cabinet

Prior to cleaning the cabinet, withdraw the mains plug from the power outlet.
Clean only with a damp, soft cloth and a commercially available mild household
cleanser. Ensure that no water gets inside the equipment to prevent possible
shorts and damage to the equipment.

-8-

2. Specifications

DC-output

Output voltage 0 - 30V
Output current 0 - 6A
Line Regulation Voltage output 1x10-4+3mV
Current output 2x10-3+3mA
Load Regulation Voltage output 1x10-4+5mV
Current output 2x10-3+5mA
Ripple & Noise Voltage output: 1mV

Display accuracy DC V: +/-0.2% rdg. + 2 dgt..

AC output

Max. Voltage 0 – 30V
Max. Current 0 - 6A
Display accuracy AC V: +/-1.0% rdg. + 2 dgt.

General datas

Input voltage 222-240V AC +/-10%
Fuse 4A / 250V F ; 5x20mm
Dimensions

(BxHxW)
Weight 12 kg
Accessories Power cable and instruction manual

Current output: 3mA

rms
rms

DC A: +/-1.0% rdg. + 2 dgt.

AC A: +/-1.0% rdg. + 2 dgt.

380 x 140 x 300mm

-9-

Achtung:

Das Gerät ist hervorragend abgesichert. Der stufenlos einstellbare Ausgang ist
durch eine Strombegrenzer - Schutzschaltung abgesichert.
Eine Steuerschaltung zur Steuerung der Ausgangsleistung bei Kurzschluss der
Leistungstransistoren verhindert einen starken Leistungsabfall und schützt somit
das Netzteil vor Schäden. Da bei Kurzschluss dennoch ein gewisser
Leistungsabfall stattfindet, sollte das Gerät ausgeschaltet und der Fehler gesucht
und baldmöglichst beseitigt werden.

Nach Abschluss des Messbetriebes Gerät ausschalten und in einem trockenen
Raum mit ausreichender Belüftung abstellen und lagern. Bei längerem
Nichtgebrauch des Gerätes Netzstecker aus der Steckdose ziehen.

Vor Ausführung von Wartungsarbeiten Gerät ausschalten, Prüfleitungen von den
Ausgängen entfernen und Netzstecker aus der Steckdose ziehen.

Alle Rechte, auch die der Übersetzung, des Nachdruckes und der Vervielfältigung
dieser Anleitung oder Teilen daraus, vorbehalten.

Reproduktionen jeder Art (Fotokopie, Mikrofilm oder ein anderes Verfahren) nur
mit schriftlicher Genehmigung des Herausgebers gestattet.

Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche dem
Fortschritt dienen, vorbehalten.

Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten
Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine
Wiederholung der Kalibrierung nach Ablauf von einem Jahr wird empfohlen.

© PeakTech® 06/2009/th

-6-

4. Inbetriebnahme des Gerätes

Vor Anschluss/Inbetriebnahme des Gerätes, unbedingt darauf achten, dass die
Spannung und die Polarität richtig angeschlossen sind. Verpolung kann zur
Beschädigung des Netzgerätes führen. Eine defekte Sicherung darf nur durch eine
Sicherung mit gleichen Maßen und Werten ersetzt werden.

Vor Anschluss des Netzsteckers an die Steckdose sicherstellen, dass die
eingestellte Netzspannung mit der zur Verfügung stehenden Netzspannung
übereinstimmt. ACHTUNG ! Nehmen Sie das Gerät nie in Betrieb, wenn das
Gehäuse nicht völlig geschlossen ist !

4.1. Einstellung des Ausgangsstromes (DC)

Achtung ! Vor Anschluss an die Last unbedingt sicherstellen, dass der
maximale Ausgangsstrom nicht überschrit t en wird.

1. Anschlusskabel von den Plus- und Minusausgängen oder dem

Wechselspannungsausgang des Gerätes ab ziehen.

2. Gewünschte Ausgangsspannung mit dem Spannungsregler einstellen.

3. Stromregler auf Linksanschlag drehen.

4. Plus- und Minusausgänge mit Kurzschlussbrücke/Kabel kurzschließen.

(Leiterquerschnitt der Brücke/des Kabels muss dem gewünschten
Ausgangsstrom entsprechend proportioniert sein.

ACHTUNG! Nur bei Gleichspannungsbereich möglich. Bei Kurzschluss im
Wechselspannungsbereich löst die Netzsicherung aus.

5. Stromregler im Uhrzeigersinn drehen, bis die gewünschte Stromstärke

angezeigt wird.

6. Kurzschlussbrücke/Kabel entfernen.

7. Das Gerät ist nun betriebsbereit.

4.2 Verwendung des DC-Ausganges:

1. Zur Einstellung der gewünschten Ausgangsspannung (0 ... 30 V) Ampere­Regler (12) auf Rechtsanschlag drehen und Gerät mit der Ein-/Aus-Taste
(1) einschalten.

2. Gewünschte Ausgangsspannung am Ausgang mit den Spannungsregler
(14) einstellen.

3. Die Konstantstromanzeige (CC) erlischt und die Konstantspannungs­anzeige (CV) leuchtet auf.

-5-

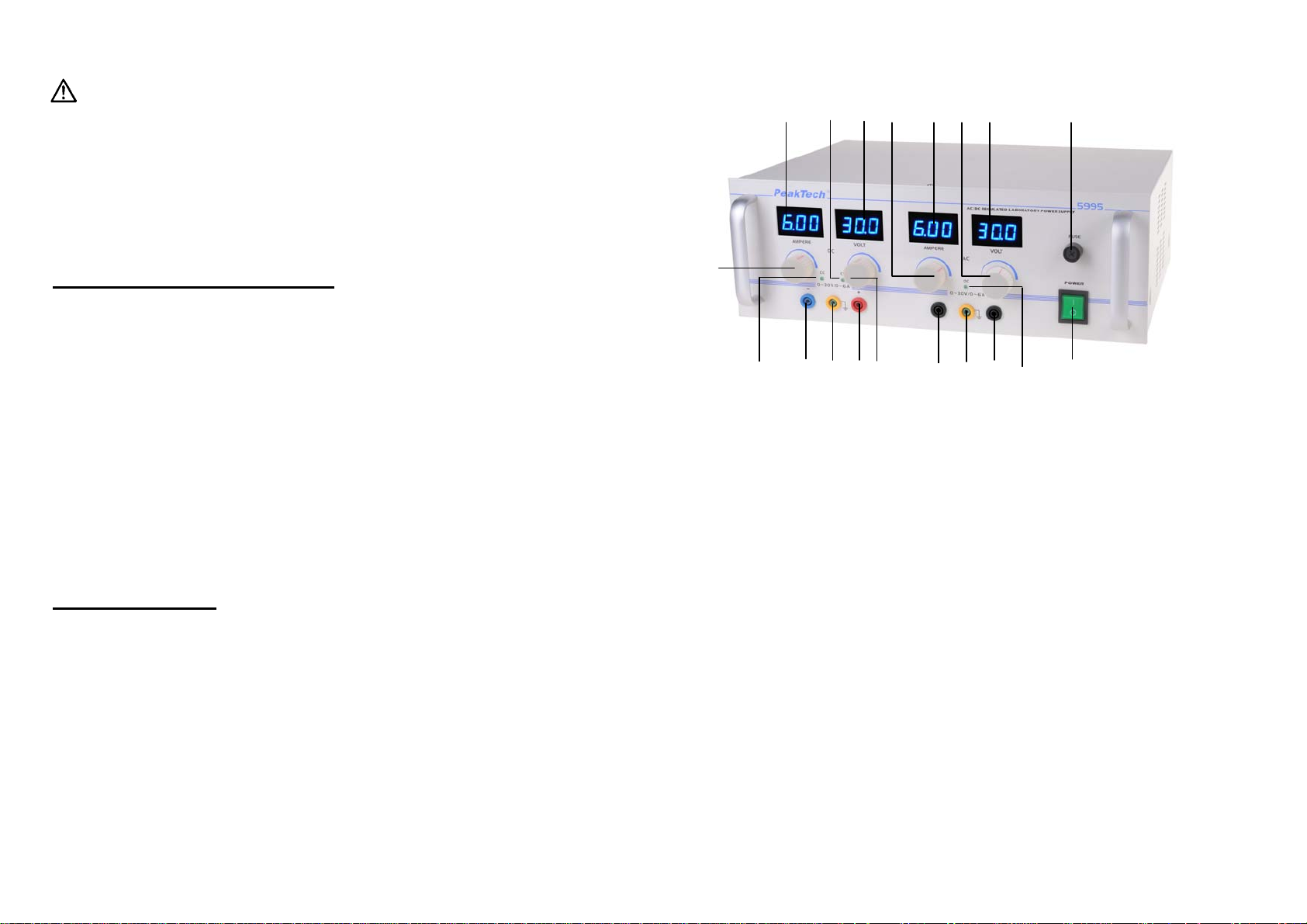

3. Front Panel Controls

13

10

15

16

17

18

19

2

12

9

3 4 5

14

6

7 8 1

11

1. Power switch: the LED illuminates when the power is „ON“

2. Fuse holder for the unit

3. DC output terminal (-): connecting the negative terminal of DC load

4. Case ground: connecting the case to the ground

5. DC output terminal (+): connecting the positive terminal of DC load

6. AC output terminal: connecting the AC load

7. Case ground: connecting the case to the ground

8. AC output terminal: connecting the AC load

9. Constant-current indicator: the LED illuminates when the DC output is
in current-regulated state

10. Constant-current indicator: the LED illuminates when the DC output is
in voltage-regulated state

11. Over current indicator: the LED illuminates when the AC output is over
current

12. DC constant current adjustment: adjusting DC output current value
(adjusting the current-limited protection point)

13. DC Amp display: indicating DC output current by LED

14. DC constant voltage adjustment: adjusting DC output voltage

15. DC Voltage display: indicating DC output voltage by LED

16. AC current adjustment: adjusting AC output current by LED

17. AC Amp display: indicating AC output current by LED

18. AC voltage adjustment: adjusting AC output voltage

19. AC Voltage display: Indicating AC output voltage by LED

-10-

4. Precautions for using the power supply

Caution ! Before connecting the mains plugs of the power supply to the main outlet
and switching on the equipment, be sure that the correct main voltage is available
and polarity has been correctly observed. Incorrect polarity can damage the power
supply and/or any connected equipment. Replace defective fuse only by an
equivalent type. Before inserting the mains plug in the power outlet ensure that the
line voltage corresponds with the selected line voltage of the power supplies.

Caution! Never use the instrument without fully closed housing.

4.1. Adjustment of output current (DC)

Caution! Before connecting this power supply to the load ensure that
the specified maximum output current is not exceeded.

1. Disconnect the leads from the plus (+) and minus (-) terminals or the AC
terminals of the power supply.

2. Adjust the desired output voltage with the voltage control.

3. Turn the current control counter-clockwise.

4. Short-circuit the plus and minus output terminals with a suitable short-circuit
bridge or cable (the bridge or cable must be adequately dimensioned for the
desired output current).

Caution! Only possible in DC-voltage range. Short-circuit at AC-voltage
range activates input-fuse.

5. Turn the current control clockwise until the desired current is indicated.

6. Remove the short-circuit bridge or cable from the plus and minus terminals.

7. The power supply is ready for operation now.

4.2. Operating method

1. To adjust the desired output voltage (0…30V), first should rotate clockwise the

adjustment knob (12) to maximum, then turn on power switch (1).

2. Adjust adjustment knob (14) till output voltage reach required voltage value.

3. The LED for constant current (CC) expires and the LED for constant voltage

(CV) lights up.

-11-

3. Bedienelemente

13

10

15

16

17

18

19

2

12

9

3 4 5

14

6

7 8 1

11

1. Ein/Aus-Schalter

2. Netzsicherung (4A)

3. Gleichspannungsausgang (-)

4. Eingangsbuchse für Massepotenzial

5. Gleichspannungsausgang (+)

6. Wechselspannungsausgang

7. Eingangsbuchse für Massepotenzial

8. Wechselspannungsausgang

9. Konstantstrom-Anzeige des DC-Ausgangs (CC)

10. Konstantspannungsanzeige des DC-Ausgangs (CV)

11. Überstromanzeige des AC-Ausgangs (OV)

12. Stromregler für DC-Ausgang (Einsteller für Strombegrenzung DC)

13. LED-Stromanzeige für DC-Ausgang

14. Spannungsregler für DC-Ausgang

15. LED-Spannungsanzeige für DC-Ausgang

16. Stromregler für AC-Ausgang (Einsteller für Strombegrenzung AC)

17. LED-Stromanzeige für AC-Ausgang

18. Spannungsregler für AC-Ausgang

19. LED-Spannungsanzeige für AC-Ausgang

-4-

2. Technische Daten

DC-Ausgang

Ausgangsspannung 0 - 30V
Ausgangsstrom 0 - 6A
Netzschwankung Spannungsausgang 1x10-4+3mV
Stromausgang 2x10-3+3mA
Laststabilität Spannungsausgang 1x10-4+5mV
Stromausgang 2x10-3+5mA
Restwelligkeit Spannungsausgang: 1mV

Stromausgang: 3mA

rms

rms

Anzeigegenauigkeit DC V: +/-0.2% v.M. + 2 st.

DC A: +/-1.0% v.M. + 2 st.

AC-Ausgang

Ausgangsspannung 0 – 30V
Ausgangsstrom 0 - 6A
Anzeigegenauigkeit AC V: +/-1.0% v.M. + 2 st.

AC A: +/-1.0% v.M. + 2 st.

Allgemeine Daten

Eingangsspannung 222-240V AC +/-10%
Sicherung 4A / 250V F ; 5x20mm
Abmessungen

380 x 140 x 300mm

(BxHxT)
Gewicht 12 kg
Zubehör Netzkabel und Bedienungsanleitung

-3-

Caution:

This unit has excellent protection function. The adjustable output has current-limit
protection. As there is controlling circuit for regulating transistor’s power loss in the
circuit, when short-circuit occurs, the power loss on large power transistors is not
very high, it can’t cause any damage to the unit. But there is still power loss when
short-circuit, in order to reduce aging and energy consumption, so this situation
should be find as soon as possible and turn off power, then exclude the faults.

When operating is finished, put it in a dry place of good ventilation, and keep it
clean. If it is not in use for a long period, pull off the power supply plug for storage.

For maintenance, input voltage must be cut off.

All rights, also for translation, reprinting and copy of this manual or parts are
reserved.

Reproduction of all kinds (photocopy, microfilm or other) only by written permission
of the publisher.

This manual considers the latest technical knowing. Technical changings which are
in the interest of progress reserved.

We herewith confirm, that the units are calibrated by the factory according to the
specifications as per the technical specifications.
We recommend to calibrate the unit again, after one year.

© PeakTech® 06/2009/Th

Heinz-Günter Lau GmbH - Kornkamp 32 - DE-22926 Ahrensburg / Germany

[phone]/44 ¬[phone]

 [e-mail]

ß www.peaktech.de

* Gerät keinen extremen Temperaturen, direkter Sonneneinstrahlung,

extremer Luftfeuchtigkeit oder Nässe aussetzen.
* Starke Erschütterung vermeiden.
* Heiße Lötpistolen aus der unmittelbaren Nähe des Gerätes fernhalten.
* Vor Aufnahme des Messbetriebes sollte das Gerät auf die

Umgebungstemperatur stabilisiert sein (wichtig beim Transport von kalten in

warme Räume und umgekehrt)
* Messungen von Spannungen über 35V DC oder 25V AC nur in

Übereinstimmung mit den relevanten Sicherheitsbestimmungen vornehmen.

Bei höheren Spannungen können besonders gefährliche Stromschläge

auftreten.
* Säubern Sie das Gehäuse regelmäßig mit einem feuchten Stofftuch und

einem milden Reinigungsmittel. Benutzen Sie keine ätzenden Scheuermittel.
* Dieses Gerät ist ausschließlich für Innenanwendungen geeignet.
* Vermeiden Sie jegliche Nähe zu explosiven und entflammbaren Stoffen.
* Öffnen des Gerätes und Wartungs – und Reparaturarbeiten dürfen nur von

qualifizierten Service-Technikern durchgeführt werden.
* Gerät nicht mit der Vorderseite auf die Werkbank oder Arbeitsfläche legen,

um Beschädigung der Bedienelemente zu vermeiden.
* Keine technischen Veränderungen am Gerät vornehmen.
* - Messgeräte gehören nicht in Kinderhände –

Reinigung des Gerätes:

Vor dem Reinigen des Gerätes, Netzstecker aus der Steckdose ziehen. Gerät nur
mit einem feuchten, fusselfreien Tuch reinigen. Nur handelsübliche Spülmittel
verwenden.
Beim Reinigen unbedingt darauf achten, dass keine Flüssigkeit in das Innere des
Gerätes gelangt. Dies könnte zu einem Kurzschluss und zur Zerstörung des
Gerätes führen.

-2-

1. Sicherheitshinweise zum Betrieb des Gerätes

Dieses Gerät erfüllt die EU-Bestimmungen 2004/108/EG (elektromagnetische
Kompatibilität) und 2006/95/EG (Niederspannung) entsprechend der Festlegung
im Nachtrag 2004/22/EG (CE-Zeichen).

Zur Betriebssicherheit des Gerätes und zur Vermeidung von schweren
Verletzungen durch Strom- oder Spannungsüberschläge bzw. Kurzschlüsse sind
nachfolgend aufgeführte Sicherheitshinweise zum Betrieb des Gerätes unbedingt
zu beachten.

Schäden, die durch Nichtbeachtung dieser Hinweise entstehen, sind von
Ansprüchen jeglicher Art ausgeschlossen.

* Vor Anschluss des Gerätes an eine Steckdose überprüfen, dass die

Spannungseinstellung am Gerät mit der vorhandenen Netzspannung

übereinstimmt
* Gerät nur an Steckdosen mit geerdetem Schutzleiter anschließen
* Gerät nicht auf feuchten oder nassen Untergrund stellen.
* Ventilationsschlitze im Gehäuse unbedingt freihalten (bei Abdeckung Gefahr
eines Wärmestaus im Inneren des Gerätes)
* Keine metallenen Gegenstände durch die Ventilationsschlitze stecken.
* Keine Flüssigkeiten auf dem Gerät abstellen (Kurzschlussgefahr beim
Umkippen des Gerätes)
* Gerät nicht in der Nähe starker magnetischer Felder (Motoren,
Transformatoren usw.) betreiben
* maximal zulässige Eingangswerte unter keinen Umständen üb erschreiten
(schwere Verletzungsgefahr und/oder Zerstörung des Gerätes)
* Nehmen Sie das Gerät nie in Betrieb, wenn es nicht völlig geschlossen ist.
* Defekte Sicherungen nur mit einer dem Originalwert entsprechenden

Sicherung ersetzen. Sicherung oder Sicherungshalter niemals

kurzschließen.
* Gerät, Prüfleitungen und sonstiges Zubehör vor Inbetriebnahme auf

eventuelle Schäden bzw. blanke oder geknickte Kabel und Drähte

überprüfen. Im Zweifelsfalle keine Messungen vornehmen.
* Verwenden Sie ausschließlich 4mm-Sicherheitstestkabelsätze, um eine
einwandfreie Funktion des Gerätes zu gewährleisten.
* Messarbeiten nur in trockener Kleidung und vorzugsweise in

Gummischuhen
bzw. auf einer Isoliermatte durchführen.
* Warnhinweise am Gerät unbedingt beachten.
* Gerät darf nicht unbeaufsichtigt betrieben werden

-1-

Bedienungsanleitung / operation manual

Digitales AC/DC-Labornetzgerät /

Digital AC/DC-power supply

PeakTech

®

5995
