Bedienungsanleitung /
Operation manual
Professionelles Druckdifferenz- und
Luftströmungsmessgerät /
Professional Pressure-Difference &
Flow Meter
PeakTech
®
5145
1. Sicherheitshinweise
Dieses Gerät erfüllt die EU-Bestimmungen 2014/30/EU (elektromagnetische Kompatibilität)
entsprechend der Festlegung im Nachtrag 2014/32/EU (CE-Zeichen). Zur Betriebssicherheit des
Gerätes und zur Vermeidung von schweren Verletzungen durch Strom- oder
Spannungsüberschläge bzw. Kurzschlüsse sind nachfolgend aufgeführte Sicherheitshinweise zum
Betrieb des Gerätes unbedingt zu beachten.
Schäden, die durch Nichtbeachtung dieser Hinweise entstehen, sind von Ansprüchen jeglicher Art
ausgeschlossen.
* Dieses Gerät darf nicht in der Nähe hochenergetischen Schaltungen verwendet werden
* Gerät nicht in der Nähe starker magnetischer Felder (Motoren, Transformatoren usw.)
betreiben
* Gerät nicht auf feuchten oder nassen Untergrund stellen.
* Keine Flüssigkeiten auf dem Gerät abstellen (Kurzschlussgefahr beim Umkippen des Gerätes)
* Nehmen Sie das Gerät nie in Betrieb, wenn es nicht völlig geschlossen ist.
* Gerät, Prüfleitungen und sonstiges Zubehör vor Inbetriebnahme auf eventuelle Schäden. Im
Zweifelsfalle keine Messungen vornehmen.
* Warnhinweise am Gerät unbedingt beachten.
* Gerät darf nicht unbeaufsichtigt betrieben werden
* Bei unbekannten Messgrößen vor der Messung auf den höchsten Messbereich umschalten.
* Gerät keinen extremen Temperaturen, direkter Sonneneinstrahlung, extremer Luftfeuchtigkeit
oder Nässe aussetzen.
* Starke Erschütterung vermeiden.
* Heiße Lötpistolen aus der unmittelbaren Nähe des Gerätes fernhalten.
* Vor Aufnahme des Messbetriebes sollte das Gerät auf die Umgebungstemperatur stabilisiert
sein (wichtig beim Transport von kalten in warme Räume und umgekehrt)
* Ersetzen Sie die Batterie, sobald das Batteriesymbol „BAT“ aufleuchtet. Mangelnde
Batterieleistung kann unpräzise Messergebnisse hervorrufen.
* Sollten Sie das Gerät für einen längeren Zeitraum nicht benutzen, entnehmen Sie die Batterie
aus dem Batteriefach.
* Säubern Sie das Gehäuse regelmäßig mit einem feuchten Stofftuch und einem milden
Reinigungsmittel. Benutzen Sie keine ätzenden Scheuermittel.
* Dieses Gerät ist ausschließlich für Innenanwendungen geeignet.
* Vermeiden Sie jegliche Nähe zu explosiven und entflammbaren Stoffen.
* Öffnen des Gerätes und Wartungs- und Reparaturarbeiten dürfen nur von qualifizierten
Service-Technikern durchgeführt werden.
* Gerät nicht mit der Vorderseite auf die Werkbank oder Arbeitsfläche legen, um Beschädigung
der Bedienelemente zu vermeiden.
* Keine technischen Veränderungen am Gerät vornehmen.
* -Messgeräte gehören nicht in Kinderhände-
Reinigung des Gerätes:
Gerät nur mit einem feuchten, fusselfreien Tuch reinigen. Nur handelsübliche Spülmittel
verwenden.
Beim Reinigen unbedingt darauf achten, dass keine Flüssigkeit in das Innere des Gerätes gelangt.
Dies könnte zu einem Kurzschluss und zur Zerstörung des Gerätes führen.
-1-
2. Eigenschaften
1. Großes LCD-Display mit Hintergrundbeleuchtung.
2. Relative Zeitschaltuhr bei MAX, MIN und AVG bietet einen Zeitbezug für die Messung.
3. Luftdruck-, Luftgeschwindigkeits- oder Luftmengenmessung bietet Nullpunkteinstellung.
4. Gleichzeitige Anzeige von Luftdruck, Luftgeschwindigkeit oder Luftmenge und Umgebungs-
temperatur.
5. Einfache Berechnung des Bereichs eines Rechteck- oder Rundkanals.
6. USB-Schnittstelle, USB-to-UART-Bridge Controller.
7. Batteriestandanzeige und Abschaltautomatik (Sleep-Modus) erhöht Lebensdauer der
Batterie.
-2-
3. Bedienelemente und Anschlüsse am Gerät
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
1. Druckmesseingang (+)
2. Referenz-Druckmesseingang (-)
3. LCD-Anzeige
4. Drücken Sie , um die Temperatureinheiten zu ändern. Drücken Sie im Setup-Modus auf
, um zu der Einstellungsoption zu scrollen, die Sie ändern möchten, oder drücken Sie
um den angezeigten Einstellwert zu erhöhen. Drücken Sie im Recall-Modus auf , um die
gewünschte Messwertnummer auszuwählen.
-3-
P/V/F
P/V/F
P/V/F
P/V/F
5. Drücken Sie zum Einschalten der Hintergrundbeleuchtung auf . Drücken Sie die Taste
MAX
MIN
MAX
MIN
erneut, um die Hintergrundbeleuchtung wieder auszuschalten. Drücken Sie die -
Taste für 3 Sekunden, um den Setup-Modus zu aktivieren oder zu verlassen.
(siehe „Ändern der Einstellungsoptionen“)
6. Drücken Sie , um die angezeigten Einheiten zu ändern. Drücken Sie im Setup-Modus
auf , um zu der Einstellungsoption zu scrollen, die Sie ändern möchten, oder drücken Sie
, um den angezeigten Einstellwert zu erhöhen. Drücken Sie im Recall-Modus auf
, um die gewünschte Messwertnummer auszuwählen.
7. Drücken Sie , um Messwerte zu speichern oder drücken Sie die Taste , um
Messwerte im Recall-Modus zu löschen.
8. Drücken Sie , um zwischen den Maximum-, Minimum- und Mittelwerten zu wechseln.
Drücken Sie die -Taste 2 Sekunden lang, um den MAX/MIN/AVG-Modus zu verlassen und
zum normalen Betrieb zurückzukehren.
9. Drücken Sie , um die Luftgeschwindigkeit anzuzeigen. Drücken Sie dann erneut ,
um die Höhe und Breite eines Rechteckkanals bzw. den Durchmesser eines Rundkanals
anzuzeigen.
Drücken Sie ein weiteres Mal, um die Luftmenge anzuzeigen. Drücken Sie nun ,
um wieder den Differenzdruck anzuzeigen.
10. Batteriefach
11. Ein- bzw. Ausschalten des Messgeräts
12. Drücken Sie die Taste , um die Anzeige der Messwerte festzuhalten bzw. wieder
freizugeben. Drücken Sie die -Taste 2 Sekunden lang, um die Anzeige auf Null zu
setzen.

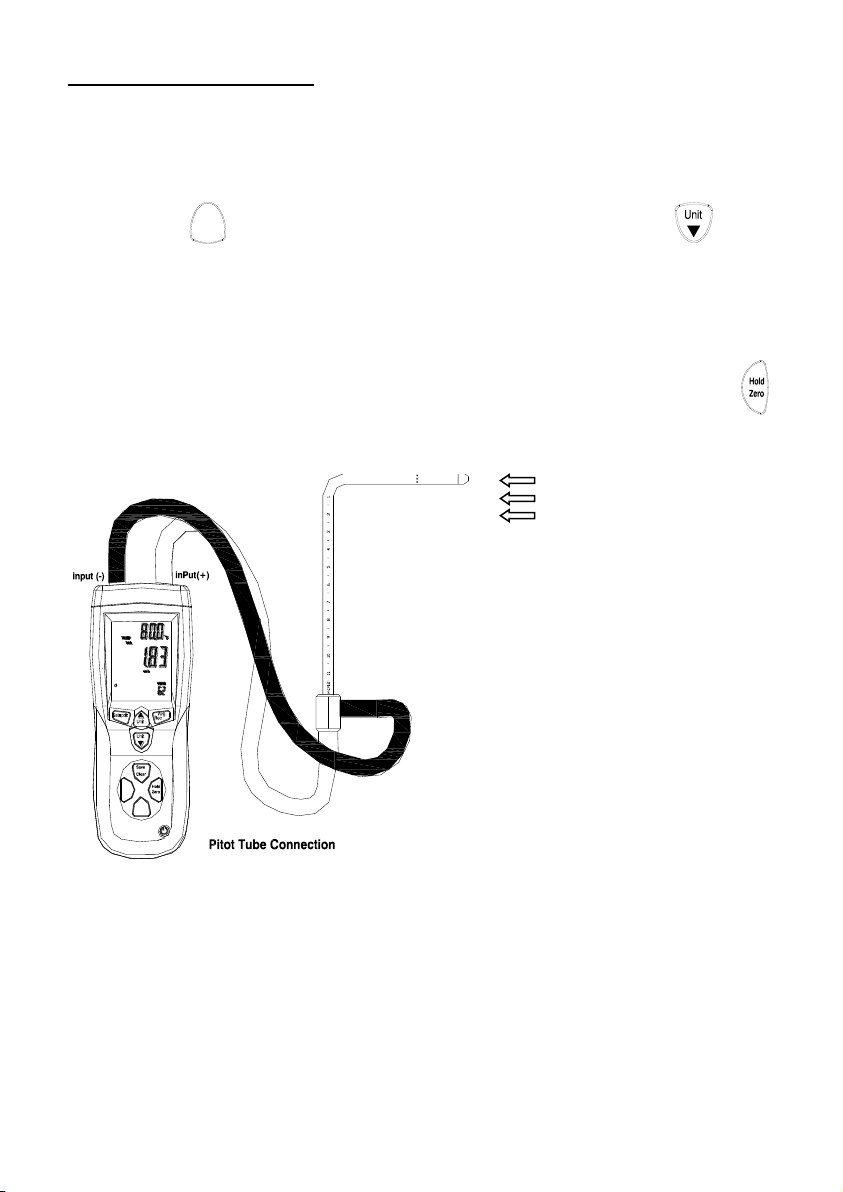

13. Pitotrohr zur Messung der Luftströmungsgeschwindigkeit
14. Drücken Sie die Taste für 2 Sekunden, um in den Recall-Modus zu wechseln.
Drücken Sie im Recall-Modus auf , um die Messwerte zu berechnen. Drücken Sie im
Setup-Modus die -Taste , um eine Einstellungsoption aufzurufen. Drücken Sie
erneut, um die angezeigte Einstellung zu speichern.
-4-
4. Anzeigesymbole
1
2 3 4 5 6
7 8 19
9
10
11
12
16
13
14
15
17
18
20
-5-
1. Laufzeitanzeige (Minuten: Sekunden bzw. Stunden: Minuten)
2. Anzeige der Modi Luftdruck, Luftgeschwindigkeit, Luftmenge oder Temperatur
3. Hauptdisplay.
4. Einheiten für Luftgeschwindigkeit.
5. Einheiten für Luftdruck.
6. Anzeige der Kommunikation zwischen Messgerät und PC.
7. Anzeige des automatischen Abschaltmodus.
8. Kanalform-Auswahl.
9. Batteriezustandsanzeige
10. Anzeige für DATA-Hold (Messwerthaltefunktion)
11. Die Einheiten von Höhe (H) und Breite (W) (Rechteckkanal) oder Durchmesser (D)
(Rundkanal).
12. Setupmodus-Anzeige.
13. Zeigt an, dass ein gespeicherter Messwert (oder alle Messwerte) aus dem Speicher gelöscht
werden.
14. Zeigt an, dass auf den Messwertspeicher zugegriffen wird und die Nummer der Messwerte.
15. Zeigt an, dass auf den Messwertspeicher zugegriffen wird.
16. Anzeigen für REC, MAX, MIN und AVG.
17. Temperatureinheiten für das Hauptdisplay.
18. Einheiten für Luftmenge.
19. Temperatureinheiten für das Sekundärdisplay.
20. Sekundärdisplay (Temperatur und Zeit).
-6-
5. Ändern der Einstellungsoptionen
Option
Menüpunkt
Einstellungen
Einheiten der
Kanalabmessung
Unit
(Einheit)
Einstellen der Einheiten für die
Kanalabmessung: Zoll (in) oder
Zentimeter (cm)
Kanalform und
Parameter
Duct Shape
(Kanalform)
Einstellen des Messbereichs für
Luftmenge
Automatischer
Abschaltmodus
SLP
Automatische Abschaltung Ein
(‚On‘) bzw. Aus (‚Off‘)
Menüeinstellung
ENU
1, 2 oder 3
Speicherlöschung
Mem clear
Ja (‚Yes‘) oder Nein (‘No’)
Verwenden Sie den Setup-Modus für die Auswahl der Kanalform und das Einstellen der Kanalparameter,
des Schlafmodus, der Menüeinstellungen für den Max/Min/Avg-Modus und der Speicherlöschung. Das
Messgerät speichert diese Einstellungen in seinem Speicher.
Einstellungsoptionen
5.1. Aktivieren oder Verlassen des Setup-Modus
Wenn das Messgerät im Setup-Modus ist, zeigt das Display SETUP an.
Drücken Sie die -Taste für 2 Sekunden, um den Setup-Modus zu aktivieren oder zu
verlassen.
-7-
5.2.Ändern einer Einstellungsoption
1. Mithilfe der Tasten und können Sie zu der Option blättern, die Sie ändern
möchten.
2. Drücken Sie , um anzugeben, dass Sie diese Einstellung ändern möchten.
3. Drücken Sie oder bis die gewünschte Einstellung auf dem Display erscheint.
4. Drücken Sie , um die neue Einstellung zu speichern.
Hinweise: Im MIN/MAX/AVG-Modus ist der Setup-Modus deaktiviert.
5.3. Einstellen der Einheiten der Kanalabmessung
1. Drücken Sie, wenn sich das Messgerät im Setup-Modus befindet, oder , um zur
Einstellungsoption Einheiten der Kanalabmessung zu wechseln.
2. Drücken Sie die Taste . Das Display zeigt “in” (Zoll) oder “cm” (Zentimeter) an.
3. Mithilfe der Tasten und können Sie zu der Option blättern, die Sie ändern möchten.
4. Drücken Sie , um die neue Einstellung zu speichern
-8-
5.4. Einstellen von Kanalform und Parametern
Das Messgerät muss sich im Parameter-Setupmodus befinden. Das Display zeigt den Wert der
zuletzt eingegebenen Kanalform und Kanalgröße an. Wenn der zu messende Kanal von dem
gespeicherten Kanal abweicht, suchen Sie den richtigen Kanaltyp für die Messung (rechteckig oder
rund).
5.5. Auswählen der Kanalform
1. Drücken Sie, wenn sich das Messgerät im Setup-Modus befindet, oder , um zur
Einstellungsoption Kanalform (‚Duct Shape‘) zu wechseln.
2. Drücken Sie die Taste . Das Display zeigt “ ”(rechteckig) oder “ ”(rund) an.
3. Mithilfe der Tasten und können Sie zu der Option blättern, die Sie ändern
möchten.
4. Drücken Sie , um die neue Einstellung zu speichern, und zur Parameter Einstellungsoption zu wechseln.
-9-
5.6. Einstellen der Parameter
P/V/F
1. Wenn es sich um einen Rechteckkanal handelt, werden zuerst die Höhe des Kanals und “H=”
im Hauptdisplay angezeigt.
2. Drücken Sie die Taste oder , um das
Dezimalzeichen auszuwählen.
3. Drücken Sie , um die Position der blinkenden Ziffer
zu ändern, und drücken Sie oder , um die
blinkende Ziffer von 0 bis 9 einzustellen.
4. Drücken Sie die Taste . Die Breite des Kanals
und “W=” werden im Hauptdisplay angezeigt.
5. Drücken Sie
6. Drücken Sie , um die Position der blinkenden Ziffer zu
ändern, und drücken Sie oder , um die
blinkende Ziffer von 0 bis 9 einzustellen.
7. Drücken Sie , um die neuen Parameter zu
speichern.
8. Wenn es sich um einen Rundkanal handelt, zeigt das
Hauptdisplay den Durchmesser des Kanals und “D=” an.
Wählen Sie nun auf dieselbe Weise den Kanaldurchmesser
aus, den Sie verwenden möchten.
, um die nächste Ziffer auszuwählen.
-10-
5.7. Abschaltautomatik
Das Messgerät wechselt (standardmäßig) in den Schlafmodus. Das heißt, das Messgerät schaltet sich
automatisch nach 20 Minuten Inaktivität ab. Wenn das Messgerät im Setup-Modus ist, zeigt das Display
SETUP an.
Blättern Sie mithilfe der Tasten und zur " SLP"-Anzeige. Drücken Sie
zur Einstellung von "ON" (Ein) oder "OFF" (Aus). Drücken Sie oder bis die
gewünschte Einstellung auf dem Display erscheint. Drücken Sie , um die neue Einstellung
zu speichern: ON (Schlafmodus ein) oder OFF (Schlafmodus aus).
5.8. Einstellen des Menüs
1. Drücken Sie, wenn sich das Messgerät im Setup-Modus befindet oder , um zur
Einstellungsoption Modusmenü (type) zu wechseln.
2. Mithilfe der Tasten und können Sie zu der Option blättern, die Sie ändern
möchten.
3. Es stehen drei Auswahlmöglichkeiten zur Verfügung.
-11-
“1”. Zeigt den Luftdruck- und Luftgeschwindigkeitswert an.
“2”. Zeigt den Luftgeschwindigkeits- und Luftmengenwert an.
“3”. Zeigt den Luftdruck-, den Luftgeschwindigkeits- und den Luftmengenwert an.
4. Drücken Sie , um die neue Einstellung zu speichern.
6. Löschen des Speichers
1. Drücken Sie, wenn sich das Messgerät im Setup-Modus befindet, oder , um zur
Einstellungsoption Löschen des Speichers (ALL - Clear) zu wechseln.
2. Drücken Sie dann , um die Funktion zu bestätigen.
3. Drücken Sie , um den gewünschten Messwert auszuwählen. Es stehen drei
Auswahlmöglichkeiten zur Verfügung.
PRESS VEL FLOW: Löschen aller Luftdrucks-, Luftgeschwindigkeits- und Luftmengen-Messwerte.
PRESS: Löschen aller Luftdruckmesswerte.
VEL: Löschen aller Luftgeschwindigkeitsmesswerte.
FLOW: Löschen aller Luftmengenmesswerte.
4. Drücken Sie die Taste oder bis das Display “YES” (Ja) anzeigt. Drücken Sie
dann, um den Speicher zu löschen.
-12-
P/V/F
7. Messbetrieb
MAX
MIN
P/V/F
7.1. Messen von Luftdruck
Die im Hauptdisplay angezeigte Zahl ist der Luftdruckwert. Das Gerät misst Über-/Differenzdruck
im Bereich von 5000Pa und bietet 5 wählbare Maßeinheiten: PSI, mbar, Pa, inH2O, mmH2O.
1. Drücken Sie , um zum Luftdruckmodus zu wechseln, und drücken Sie , um die
Einheit auszuwählen.
2. Schließen Sie einen Schlauch an den "Input (+)"-Anschluss an und lassen Sie den "Ref (-)" Anschluss unverbunden.
3. Drücken Sie die Taste für 2 Sekunden, um das Display auf Null zu setzen, wobei das
Schlauchende den Umgebungsbedingungen gegenüber offen bleibt.
4. Platzieren Sie den Eingangsschlauch in einer anderen Zone als das Messgerät.
5. Das Messgerät zeigt den Differenzdruck der Eingangszone in Bezug auf die Referenzzone an.
So bedeutet z.B. ein positiver Messwert, dass der Druck in der Eingangszone größer ist als der
beim Messgerätstandort bzw. in seiner Referenzzone.
-13-
7.2.Messen der Geschwindigkeit
P/V/F
MAX
MIN
P/V/F
Flow/Luftmenge
Pitot-Rohr-Verbindung
Das Messgerät verwendet die normalen Umgebungsbedingungen (Temperatur = 21,1 °C/70 °F,
barometrischer Druck = 14,7 PSI / 1013 mbar), um sich der aktuellen Luftgeschwindigkeit und Luftmenge
anzunähern.
Das Hauptdisplay gibt die Luftgeschwindigkeit wieder. Das Gerät misst die Luftgeschwindigkeit und
bietet 5 wählbare Maßeinheiten für die Luftgeschwindigkeit: m/s, Fuß/min, km/h, Meile/h, Knoten.
1. Drücken Sie
, um zum Luftdruckmodus zu wechseln, und drücken Sie dann , um die
Einheit auszuwählen.
2. Schließen Sie die Schläuche an das Pitotrohr und an das Messgerät an. Der “Input (+)”-
Druckanschluss am Messgerät wird mit dem weißen Schlauch vom Gesamtdruckanschluss des
Pitotrohrs verbunden. Der “Ref (-)”-Druckanschluss am Messgerät wird mit dem schwarzen
Schlauch vom Anschluss für den statischen Druck des Pitotrohrs verbunden.
Drücken Sie, wenn das Rohr den Umgebungsbedingungen gegenüber offen steht, die Taste
für 2 Sekunden, um das Display auf Null zu setzen.
3. Bei der Messung sollte die Spitze des Pitotrohrs in Richtung der entgegenkommenden Luft zeigen
(s. Abb. oben). Vergewissern Sie sich, dass die Achse des Kanals um ± 10 °an der Strömung
ausgerichtet ist. Wenn der Geschwindigkeitsmesswert auf dem Display negativ ist und “o Err”
angezeigt wird, stellen Sie sicher, dass die Schläuche an die richtigen Anschlüsse von Messgerät
und Pitotrohr angeschlossen sind.
-14-
P/V/F
7.3. Messen der Luftmenge
MAX
MIN
1. Drücken Sie , um zum Luftmengenmodus zu wechseln, und drücken Sie dann , um
die Einheit auszuwählen.
2. Das Messgerät zeigt die Kanalform und Kanalgröße an. Das Messgerät speichert die zuletzt
eingegebene Kanalform und Kanalgröße. Wenn der zu messende Kanal von dem
gespeicherten Kanal abweicht, wählen Sie durch Drücken der Taste den richtigen
Kanaltyp für die Messung (rechteckig oder rund). Siehe hierzu den Schritt Einstellen von
Kanalform und Parametern. (“Ändern der Einstellungsoptionen.")
Hinweise:
Bei der Messung von Luftdruck, Luftgeschwindigkeit und Luftmenge können die Funktionen
HOLD, Save, MIN/MAX/AVG, Zero und Setup verwendet werden.
7.4. Anzeigen der Temperatur
Die Umgebungstemperatur wird als Referenz im Sekundärdisplay angezeigt. Die Temperaturmesswerte
können entweder in °C oder in °F angezeigt werden. Wählen Sie mithilfe der Taste die Einheit °C
oder °F aus.
7.5. Halten der angezeigten Messwerte
1. Drücken Sie die -Taste, um die im Display angezeigten Werte festzuhalten. Das
Display zeigt HOLD an.
2. Drücken Sie die -Taste erneut, um die HOLD-Funktion auszuschalten.
7.6. Anzeigen von Minimal-, Maximal- und Mittelwerten
1. Durch Drücken der Taste können Sie zwischen den Messwerten Maximalwert (MAX),
Minimalwert (MIN) oder Mittelwert (AVG) wechseln. Die seit dem Aufrufen des MAX/MIN/AVG-
Modus verstrichene Zeit bzw. die Zeit, zu der der Minimal- bzw.- Maximalwert gemessen
wurde, erscheint auf dem Display.
-15-
P/V/F
P/V/F
2. Drücken Sie , um den Maximal-, Minimal- und Mittelwert der Luftdruck-,
MAX
MIN
Luftgeschwindigkeits- oder Luftmengenmessung sowie den Temperaturwert anzuzeigen.
3. Zum Verlassen des MAX/MIN/AVG-Modus drücken Sie die -Taste für 2 Sekunden.
7.7. Speichern der Messwerte
Das Messgerät speichert in seinen drei Hauptmodi zahlreiche Messwerte. Gehen Sie zum
Speichern folgendermaßen vor:
1. Drücken Sie bei einer Messung die -Taste, um den Messwert zu speichern. Das
Messgerät kann bis zu 99 Messwerte in jedem seiner drei Modi speichern.
2. Wenn der Speicher voll ist (99 Messwerte wurden gespeichert), können keine weiteren
Messwerte gespeichert werden. Wenn der Benutzer versucht, einen weiteren Messwert zu
speichern, zeigt das Messgerät "FU" an und speichert den neuen Messwert nicht.
7.8. Abrufen und Löschen von Messwerten
Das Messgerät speichert Messwerte, die manchmal abgerufen und periodisch gelöscht werden
müssen. Dabei können einzelne Messwerte oder der gesamte Speicher gelöscht werden. Wenn
der Speicher voll ist (99 Messwerte), wird ”FU” (Full/voll) auf dem
Display angezeigt, sobald gedrückt wird. Das Messgerät
gibt ein akustisches Signal von sich und speichert einen neuen
Messwert erst, wenn gespeicherte Messwerte gelöscht wurden.
Zum Abrufen von Messwerten gehen Sie folgendermaßen vor:
1. Drücken Sie , um Messwerte des ausgewählten Modus
abzurufen.
2. Drücken Sie dann die (RECALL) -Taste für 2
Sekunden, um die Messwerte abzurufen. Der zuletzt
gespeicherte Messwert wird zuerst angezeigt. Wählen Sie
mithilfe der Pfeiltasten und den gewünschten Messwert aus.
-16-
P/V/F
3. Drücken Sie, sobald alle Messwerte genommen wurden, die Taste , um den Mittelwert
Betriebstemperatur
0 bis 50 °C; <80% RH
Lagertemperatur
-10 bis 60 °C; <80%RH
Spannungsversorgung
9V Batterie
Abmessungen (BxHxT)
75x203x50 mm
Zubehör:
Pitotrohr 12”, schwarze und weißer Verbindungsschlauch, USBKabel, Software für Windows 2k/XP/VISTA/7, Batterie und
Bedienungsanleitung
Luftfeuchtigkeit:
<10°C
<90 % RH
+10…30°C
<75 % RH
+30…40°C
<45 % RH
aller gespeicherten Messwerte anzuzeigen.
4. Drücken Sie die (RECALL) -Taste für 2 Sekunden, um den Abruf-Modus zu verlassen.
Zum Löschen von Messwerten gehen Sie folgendermaßen vor:
1. Drücken Sie , um Messwerte des ausgewählten Modus abzurufen.
2. Drücken Sie dann die (RECALL) -Taste für 2 Sekunden, um die Messwerte abzurufen.
Wählen Sie mithilfe der Pfeiltasten und den gewünschten Messwert aus.
3. Drücken Sie , um den gewünschten Messwert zu löschen. Beachten Sie, dass sich die
Anzahl der angezeigten Messwerte reduziert.
4. Drücken Sie die (RECALL) -Taste für 2 Sekunden, um den Abruf-Modus zu verlassen.
Lesen Sie den Abschnitt Löschen des Speichers (“Ändern der Einstellungsoptionen.")
8. Technische Daten
8.1. Allgemeine Spezifikationen
-17-
8.2. Spezifikationen Manometer
Genauigkeit:
±0.3% Messbereichsendwert (FSO) (bei 25°C)
Wiederholgenauigkeit
±0.5% Messbereichsendwert (FSO)
Linearität/Hysterese
±0.29% Messbereichsendwert (FSO)
Messbereich “Druck”
±5000 Pa
Maximumaler Druck
10psi
Ansprechzeit
0.5 Sek. typisch
Überbereichsanzeige
OL
Messbereichs-Unterschreitung
-OL
Maßeinheit
Bereich
Auflösung
PSI
0.7252
0.0001
mbar
50.00
0.01
inH2O
20.07
0.01
mmH2O
509.8
0.1
Pa
5000
1
1psi*27.68=inH2O
1psi*68.947=mbar
1psi*703.072=1*mmH2O
1psi*6894.6=Pa
FSO: Full Scale Output (Differenz des Signals zwischen Null- und Endpunkt des Messbereiches)
-18-
8.3. Spezifikationen Luftgeschwindigkeit
Luftgeschwindigkeit
Bereich
Auflösung
Genauigkeit
m/s
(Meter pro Sekunde)
1.00-80.00
0.01
±2.5% v.M. bei 10.00
m/s
ft/min
(Fuß pro Minute)
200-15733
1
Die Genauigkeit ist
abhängig von
Geschwindigkeit und
Rohrdurchmesser
km/h
(Kilometers pro Stunde)
3.6-288.0
0.1
MPH
(Meilen pro Stunde)
2.24-178.66
0.01
Knoten
(nautische Meilen pro Stunde)
2.0-154.6
0.1
Luftströmung
Bereich
Auflösung
CFM
(Kubik-Fuss pro Minute)
0-99.999 ft3/min
0.0001 to 100
CMM
(Kubik-Meter pro Minute)
0-99.999 m3/min
0.001 to 100
8.4. Spezifikationen Luftströmung
CFM (ft3/min) = Luftgeschwindigkeit (ft/min)x Fläche (ft2)
CMM (m3/min) = Luftgeschwindigkeit (m/s) x Fläche (m2) x 60
-19-
8.5. Spezifikationen Temperatur
Bereich
Auflösung
Genauigkeit
°C
0 to 50.0 °C
0.1
±1.0 °C
°F
32.0 to 122.0 °F
0.1
±2.0 °F
9. Fehlercodes
Eine Fehlermeldung wird auf dem Display angezeigt, wenn das Messgerät einen internen
Diagnosetest nicht bestanden hat. In diesem Fall werden alle Tasten gesperrt.
OL: Luftdruck oder Luftgeschwindigkeit liegen außerhalb des Messbereiches.
-OL: Der Luftdruckwert liegt unterhalb des Messbereiches.
o Err: Luftgeschwindigkeit oder Luftmenge liegt außerhalb des Messbereiches.
10. Austausch der Batterien
Bei ungenügender Batteriespannung leuchtet in der LCD-Anzeige das Batteriesymbol auf.
Bei leuchtendem Batteriesymbol sind exakte Messergebnisse nicht mehr gewährleistet.
Die Batterie ist verbraucht und sollte baldmöglichst ausgewechselt werden.
Dazu wie beschrieben vorgehen:
1. Batteriefachabdeckung auf der Rückseite abnehmen.
2. Verbrauchte Batterie aus dem Batteriefach entfernen und vom Batteriekabel abziehen,
3. Neue 9 V Batterie an Batteriekabel anschließen und Batterie in Batteriefach einsetzen,
4. Batteriefachdeckel wieder auflegen und mit nach oben drücken bis der Batteriefachdeckel
einschnappt.
Hinweise zum Batteriegesetz
Im Lieferumfang vieler Geräte befinden sich Batterien, die. z. B. zum Betrieb von Fernbedienungen
dienen. Auch in den Geräten selbst können Batterien oder Akkus fest eingebaut sein. Im
Zusammenhang mit dem Vertrieb dieser Batterien oder Akkus sind wir als Importeur gemäß
Batteriegesetz verpflichtet, unsere Kunden auf folgendes hinzuweisen:
Bitte entsorgen Sie Altbatterien, wie vom Gesetzgeber vorgeschrieben - die Entsorgung im
Hausmüll ist laut Batteriegesetz ausdrücklich verboten-, an einer kommunalen Sammelstelle oder
geben Sie sie im Handel vor Ort kostenlos ab. Von uns erhaltene Batterien können Sie nach
Gebrauch bei uns unter der auf der letzten Seite angegeben Adresse unentgeltlich zurückgeben
oder ausreichend frankiert per Post an uns zurücksenden.
Schadstoffhaltige Batterien sind mit einem Zeichen, bestehend aus einer durchgestrichenen
Mülltonne und dem chemischen Symbol (Cd, Hg oder Pb) des für die Einstufung als
schadstoffhaltig ausschlaggebenden Schwermetalls versehen:
-20-
1. „Cd" steht für Cadmium.
2. „Hg" steht für Quecksilber.
3. „Pb" steht für Blei.
Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche dem Fortschritt
dienen, vorbehalten.
Hiermit bestätigen wir, dass alle Geräte, die im unseren Unterlagen genannten Spezifikationen
erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf
von einem Jahr wird empfohlen.
© PeakTech® 08/2019/th/Ho./Mi.
-21-
1. Safety Precautions
This product complies with the requirements of the following European Community Directives:
2014/30/EU (Electromagnetic Compatibility) as amended by 2014/32/EU (CE-Marking).
To ensure safe operation of the equipment and eliminate the danger of serious injury due to shortcircuits (arcing), the following safety precautions must be observed.
Damages resulting from failure to observe these safety precautions are exempt from any legal
claims whatever.
* Do not use this instrument near high-energy circuits.
* Do not operate the equipment near strong magnetic fields (motors, transformers etc.).
* Do not place the equipment on damp or wet surfaces.
* Do not place water-filled containers on the equipment (danger of short-circuit in case of
knockover of the container)
* Do not operate the meter before the cabinet has been fully closed.
* Comply with the warning labels and other info on the equipment.
* The measurement instrument is not to be to operated unattended.
* Always start with the highest measuring range when measuring unknown values.
* Do not subject the equipment to direct sunlight or extreme temperatures, humidity or
dampness.
* Do not subject the equipment to shocks or strong vibrations.
* Keep hot soldering irons or guns away from the equipment.
* Allow the equipment to stabilize at room temperature before taking up measurement (important
for exact measurements).
* Replace the battery as soon as the battery indicator appears. With a low battery, the meter
might produce false reading.
* Fetch out the battery when the meter will not be used for long period.
* Periodically wipe the cabinet with a damp cloth and mid detergent. Do not use abrasives or
solvents.
* The meter is suitable for indoor use only
* Do not store the meter in a place of explosive, inflammable substances.
* Do not modify the equipment in any way
* Do not place the equipment face-down on any table or work bench to prevent damaging the
controls at the front.
* Opening the equipment and service – and repair work must only be performed by qualified
service personnel
* Measuring instruments don’t belong to children hands.
1.1 Cleaning the cabinet
Clean only with a damp, soft cloth and a commercially available mild household cleanser. Ensure
that no water gets inside the equipment to prevent possible shorts and damage to the equipment.
-22-
2. Features
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
1. Large LCD display with backlight.
2. Relative time clock on MAX MIN and AVG provides a time reference for measurement.
3. Pressure, velocity or air flow measurement provides Zero Adjust.
4. Display pressure, Air velocity or air flow plus environment Temperature simultaneously.
5. Easy to calculate the area of a rectangular or circular duct.
6. USB interface, USB to UART Bridge Controller.
7. Low battery indication, and Auto Power Off mode (Sleep mode) increases battery life.
3. Front Panel Description
-23-
P/V/F P/V/F P/V/F
P/V/F
1. pressure input (+)
MAX
MIN
MAX
MIN
2. differential pressure (-)
3. LCD-display
4. Press to changes the temperature units. In Setup mode, press to scroll to the
Setup option you want to change or press to increase the displayed setting. In Recall
mode, press to select the desired sample number.
5. Press button to turn on the backlight. Press it again to turn off the backlight. Press
button for 3 seconds to start or exit Setup. (See "Changing Setup Options.")
6. Press to Changes secondly showing number units. In Setup mode, press to scroll
to the Setup option you want to change or press to increase the displayed setting. In
Recall mode, press to select the desired sample number.
7. Press button to store sample data or press button to clear sample data in Recall
mode.
8. Press to step through the maximum, minimum, and average readings. To exit the
MAX/MIN/AVG mode, press the button for 2 seconds to return to normal operation
9. Press to show the air velocity, press secondly to show the high and length of a
rectangular or the diameter circular duct, press thirdly to show the air flow, press
to show differential pressure again.
10. battery cover
11. Press to turn the thermometer on or off.
12. Press to freeze or unfreeze the displayed readings. Press button and hold 2
seconds to zero out the display.
13. Pitot tube for measuring of airflow
14. Press button and hold 2 seconds to enter Recall mode. In Recall mode, press
to calculate the sample data. In Setup mode, press button to enter a Setup option.
Press again to store the displayed setting in memory.
-24-
4. Display Elements
1 2 3
4
5
6
7 8 19
9
10
11
12
16
13
14
15
17
18
20
-25-
1. min : sec or hour : min Display..
2. Pressure, Velocity, Flow or temperature modes are active
3. Primary Display.
4. Units of air velocity.
5. Units of pressure.
6. The indication of meter communicating to PC.
7. Auto Power Off mode indicators.
8. Duct Shape choices.
9. Low battery indicator. Replace the battery as soon as the low battery indicator appears.
10. Data Hold indicator.
11. The units of H, W or D.
12. Entering or exiting setup mode.
13. Indicates that a stored sample (or all samples) is about to be deleted from memory.
14. The sample memory is being accessed and the number of samples.
15. Annunciators showing that sample memory is being accessed.
16. REC, MAX, MIN and AVG indicators.
17. Temperature units of primary display.
18. Units of air flow.
19. Temperature units of secondly display.
20. Digits for temperature and time.
-26-
5. Changing Setup Options
Option
Menu item
Settings
Duct dimension units
Unit
Set duct dimension units in or cm
Duct Shape and
parameters
Duct Shape
set area of measuring air flow
Auto Power Off mode
SLP
auto off or on
menu setting
ENU
1, 2,or 3
clear Memory
Mem clear
Yes or No
Use Setup to chose duct shape and set the duct parameters .sleep mode, Max/min/avg mode
menu setting and clear memory. The thermometer stores the settings in its memory.
Setup Options
5.1. Entering or Exiting Setup
When the thermometer is in Setup mode, the display shows SETUP.
Press button for 2 seconds start or exit Setup.
-27-
5.2. Changing a Setup Option
1. Press or to scroll to the setup option you want to change.
2. Press to indicate that you want to change this setting.
3. Press or until the setting you want to use appears on the display.
Press to store the new setting in memory.
Notes:
Setup is disabled in MIN/MAX/AVG mode.
5.3. Duct dimension units Setting
1. When the meter is in Setup mode, press or to scroll to the duct dimension units
setup option.
2. Press button. It shows “in” or “cm” on the display.
3. Press or to scroll to the setup option you want to change.
4. Press to store the new setting in memory.
-28-
5.4. Duct Shape and Parameters Setting
When the meter is in parameters setup mode. The screen is show number of the last duct shape
and size that is entered. If the duct is different than the stored version, then find the proper duct
type for the measurement (rectangular or round).
5.5. Choose Duct Shape
1. When the meter is in setup mode, press or to scroll to the duct shape setup
option.
2. Press button. The screen shows the “ ”(rectangle) or “ ”(circular).
3. Press or to scroll to the setup option you want to change.
4. Press to store the new setting in memory and enter parameters setup option.
-29-
P/V/F
5.6. Parameters Setting
1. If duct is rectangle, the height of duct numbers and “H=”will be first shown in the primary show.
2. Press or button to select the decimal
point.
3. Press to change the station of flashing digit and
Press or to change the flashing digit
from 0 to 9.
4. Press button, the width of duct numbers and “W=”will be
shown in the primary show.
5. Press button to select the next digit.
6. Press to change the station of flashing digit and press
or to change the flashing digit from 0 to 9.
7. Press to store the new parameters in memory.
8. If duct is circular, the diameter of duct numbers and “D=”will be
shown in the primary show then select the duct diameter that
you want to use in the same way.
-30-
5.7. Auto Power Off Mode
The meter enters sleep mode (default). That is to say, the meter will automatically shut off after
20 minutes if no button press occurs for 20 minutes. When the meter is in Setup mode, the display
shows SETUP.
Press or to scroll to the “ SLP ” page . Press to indicate “ON” or “OFF”.
Press or until the setting you want to use appears on the display. Press to
store the new setting in memory. ON (sleep mode on) or 0FF (sleep mode off).
5.8. Menu Setting
1. When the meter is in Setup mode, Press or to scroll to the Mode Menu setup
option.
2. Press or to scroll to the setup option you want to change.
3. There are three choices for selecting.
-31-
“1”. Display pressure and air velocity value.
“2”. Display air velocity and air flow value.
“3”. Display pressure, air velocity and air flow value.
4. Press to store the new setting in memory.
6. Clear Memory Setting
1. When the meter is in Setup mode, Press or to scroll to the clear memory setup
option.
2. Press to select the desired sample. There are three choices for selecting.
PRESS VEL FLOW: clear all pressure, velocity and flow sample data.
PRESS: clear all pressure sample data.
VEL: clear all velocity sample data.
FLOW: clear all flow sample data.
3. Press or until the display show “YES”, press , then clear the
memory.
-32
P/V/F
7. Operation
MAX
MIN
P/V/F
7.1. Measuring Pressure
The Primary Display number is Pressure value, the device measures Gauge/Differential Pressure
± 5000Pa, it features 5 selectable units of measure: PSI, mbar, Pa, inH2O, mmH2O.
1. Press to enter the pressure mode and press to select unit.
2. Connect a single hose to the "Input (+)" port, leaving the "Ref (-)" port unconnected.
3. With the tubing open to ambient conditions press and hold for 2 seconds to zero out
the display.
4. Place the input hose in a different zone than the Meter.
5. The Meter displays the differential pressure of the input zone with respect to the reference
zone.
For instance, a positive reading means that the input zone is positively pressured with respect
to the Meter location or its reference zone.
-33-
P/V/F
7.2. Measuring Velocity
MAX
MIN
P/V/F
Flow
The Meter uses standard ambient conditions (temperature =21.1 °C/70 °F, barometric pressure =
14.7 PSI / 1013 mbar), to approximate actual velocity and flow.
The primary display number is air velocity, the device measures air velocity, and it features 5
selectable units of velocity measure: m/s, ft/min, km/h, MPH, knots.
1. Press to enter Velocity mode and press to select unit.
2. Connect the hoses to the pitot tube to the Meter. The “Input (+)” pressure port on the Meter
connects to the white hose from the total pressure connection of the pitot tube. The “Ref (-)”
pressure port on the Meter connects to the black hose from the static pressure connection of
the pitot tube. the tubing open to ambient conditions press and hold for 2 seconds to
zero out the display.
-34-
P/V/F
P/V/F
3. When make the measurement, the pitot tube tip should against the measured wind as shown in
MAX
MIN
MAX
MIN
upper figure, and ensure that the axis of the duct is aligned with the fluid flow for ± 10 °. If
Measure Velocity measures negative and show “o Err”on the display, check to make sure that
the hoses are attached to the correct ports on the Meter and the pitot.
7.3. Measuring Flow
1. Press to enter air flow mode and press to select unit.
2. The Meter shows the duct shape and size. The Meter stores the last duct shape and size that is
entered. If the duct is different than the stored version, press button to find the proper
duct type for the measurement (rectangular or round). Refer to Step duct shape and
parameters setting. (“Changing Setup Options.")
Notes:
HOLD, Save, MIN/MAX/AVG, Zero, and Setup can be used when measuring pressure, velocity and
flow.
7.4. Displaying Temperature
Ambient temperature is displayed on the secondly show as a reference. The temperature can be
displayed in either °C or °F. Press to select unit °C or °F.
7.5. Holding the Displayed Readings
1. Press to freeze the readings on the display .The display shows HOLD.
2. Press again to turn off the HOLD function
7.6. Viewing the MIN, MAX, and AVG Readings
1. Press to step through the maximum (MAX), minimum (MIN), or the average (AVG)
readings. The elapsed time since entering MAX/MIN/AVG mode, or the time at which the
minimum or maximum occurred appears on the display.
2. Press to show the maximum, minimum, and average of pressure, velocity or flow, and
temperature value.
3. Press button for 2 seconds to exit MAX/MIN/AVG mode.
-35-
P/V/F
7.7. Saving Samples
The Meter saves various samples in its three major modes. To save a sample, do the following:
1. When taking a sample, press to store the sample. The Meter can save up to 99 samples
in each of its three modes.
2. If the memory is full (99 samples have been stored), more samples cannot be stored. If the
user attempts to store another sample, the Meter shows "FU" and does not save new readings.
7.8. Recall and Clearing Sample Data
The Meter stores data that sometime will need to be recall and periodically to be cleared. Individual
samples or the entire data memory can be cleared. When the memory is full (99 samples), it shows
”FU” (Full) on the display when is pressed and the Meter emits short beeps and will not save
any value unless some samples are cleared.
To recall sample data, do the following:
1. Press to recall samples for that mode.
2. Press (RECALL) and hold the button for 2 seconds
to recall samples. The last measurement saved appears first.
Use and to locate the desired sample.
3. Once the samples are taken, press to view the
average of all the samples.
4. Press and hold the button for 2 seconds to exit
recall mode.
-36-
P/V/F
To clear individual sample data, do the following:
Operating Conditions
0 to 50°C; <80% RH
Storage Conditions
-10 to 60°C; <80% RH
Power Supply
9V Battery
Low Battery Indicator
Yes
Dimensions (WxHxD)
75x203x50mm
Accessories
Pitot Tube 12 Inch , black and white hose, usb-cable,
software for windows 2k/XP/VISTA/7, battery and
operation manual
Relative Humidity:
< 10 °C
<90 % RH
10 °C to 30 °C
<75 % RH
30 °C to 40 °C
<45 % RH
1. Press to recall samples for that mode.
2. Press (RECALL) and hold the button for 2 seconds to recall samples. Use
and to select the desired sample.
3. Press to clear the sample. Note that the number of samples displayed is reduced.
4. Press and hold the button for 2 seconds to exit recall mode.
To clear all sample data, Refer to Step clear memory setting. (“Changing Setup Options.")
8. Specifications
8.1. General Specifications
-37-
8.2. Manometer specification
Accuracy
±0.3% FSO (25°C)
Repeatability
±0.5% FSO
Linearity/Hysteresis
±0.29% FSO
Pressure Range
5000 Pa
Maximum Pressure
10psi
Response Time
0.5 Seconds typical
Over range Indicator
OL
Under range Indicator
-OL Units
Range
Resolution
PSI
0.7252
0.0001
mbar
50.00
0.01
inH2O
20.07
0.01
mmH2O
509.8
0.1
Pa
5000
1
1psi*27.68=inH2O
1psi*68.947=mbar
1psi*703.072=1*mmH2O
1psi*6894.6=Pa
FSO: Full Scale Output (The difference signal between zero and end point of range)
-38-
8.3. Range of Air Velocity
Air Velocity
Range
Resolution
Accuracy
m/s
(meter per second)
1.00-80.00
0.01
±2.5% of reading
at 10.00 m/s
ft/min
(feet per minute)
200-15733
1
accuracy is function
of velocity and duct
size
km/h
(kilometers per hour)
3.6-288.0
0.1
MPH
(miles per hour)
2.24-178.66
0.01
Knots
(nautical miles per hour)
2.0-154.6
0.1
Air Flow
Range
Resolution
CFM
(cubic feet per minute)
0-99.999ft3/min
0.0001 to 100
CMM
(cubic meters per minute)
0-99.999m3/min
0.001 to 100
8.4. Range of Air Flow
CFM (ft3/min) = Air Velocity (ft/min) x Area (ft2)
CMM (m3/min) = Air Velocity (m/s) x Area (m2) x 60
-39-
8.5. Range of Temperature
Range
Resolution
Accuracy
°C
0 to 50.0 °C
0.1
±1.0 °C
°F
32.0 to 122.0 °F
0.1
±2.0 °F
9. Error Codes
An error message will appear on the display if the meter fails an internal diagnostic test. And it will
freeze all the buttons.
OL: Pressure or air velocity value is over the range.
-OL: Pressure value is below the range.
o Err: air velocity or air flow is below the range.
10. Replacing the Battery
When the entire display shows the low battery indication, the 9 V battery has fallen to a critically low
voltage level and should be replaced as soon as possible.
1. Take off the battery cover at the button side of the instrument,
2. Remove the old battery and replace the new 9 V battery.
3. Make sure that the battery is installed to the right position and connected to the proper
polarisation with the battery snap.
4. Put on the battery cover and let it snap in to secure.
-40-
Notification about the Battery Regulation
The delivery of many devices includes batteries, which for example serve to operate the remote
control. There also could be batteries or accumulators built into the device itself. In connection with
the sale of these batteries or accumulators, we are obliged under the Battery Regulations to notify
our customers of the following:
Please dispose of old batteries at a council collection point or return them to a local shop at no cost.
The disposal in domestic refuse is strictly forbidden according to the Battery Regulations. You can
return used batteries obtained from us at no charge at the address on the last side in this manual or
by posting with sufficient stamps.
Contaminated batteries shall be marked with a symbol consisting of a crossed-out refuse bin and
the chemical symbol (Cd, Hg or Pb) of the heavy metal which is responsible for the classification as
pollutant:
1. "Cd" means cadmium.
2. "Hg" means mercury.
3. "Pb" stands for lead.
This manual considers the latest technical knowing. Technical changings which are in the interest
of progress reserved.
We herewith confirm, that the units are calibrated by the factory according to the specifications as
per the technical specifications. We recommend to calibrate the unit again, after 1 year.
© PeakTech® 08/2019/th/Ho./Mi.
PeakTech Prüf- und Messtechnik GmbH – Gerstenstieg 4 - DE-22926 Ahrensburg / Germany
+49 (0) 4102 97398-80 +49 (0) 4102 97398-99
info@peaktech.de www.peaktech.de
Loading...
