PeakTech 4395 Operation Manual

PeakTech

®

4395

Bedienungsanleitung/

Operation Manual

„2 in 1“ DMM/Isolationstester

1. Sicherheitshinweise

Dieses Gerät erfüllt die EU-Bestimmungen 2004/108/EG
(elektromagnetische Kompatibilität) und 2006/95/EG (Niederspannung)
entsprechend der Festlegung im Nachtrag 2004/22/EG (CE-Zeichen).
Überspannungskategorie III 600V; Verschmutzungsgrad 2.

CAT I: Signalebene, Telekommunikation, elektronische Geräte mit
geringen transienten Überspannungen
CAT II: Für Hausgeräte, Netzsteckdosen, portable Instrumente etc.
CAT III: Versorgung durch ein unterirdisches Kabel; Festinstallierte
Schalter, Sicherungsautomaten, Steckdosen oder Schütze
CAT IV: Geräte und Einrichtungen, welche z.B. über
Freileitungen versorgt werden und damit einer stärkeren
Blitzbeeinflussung ausgesetzt sind. Hierunter fallen z.B.
Hauptschalter am Stromeingang, Überspannungs­ ableiter, Stromverbrauchszähler und Rundsteuerempfänger

Zur Betriebssicherheit des Gerätes und zur Vermeidung von schweren
Verletzungen durch Strom- oder Spannungsüberschläge bzw.
Kurzschlüsse sind nachfolgend aufgeführte Sicherheitshinweise zum
Betrieb des Gerätes unbedingt zu beachten.

Schäden, die durch Nichtbeachtung dieser Hinweise entstehen, sind
von Ansprüchen jeglicher Art ausgeschlossen.

* Dieses Gerät darf nicht in hochenergetischen Schaltungen
verwendet werden, es ist geeignet.

∗ Keine Flüssigkeiten auf dem Gerät abstellen (Kurzschlussgefahr

beim Umkippen des Gerätes)

∗ Gerät nicht in der Nähe starker magnetischer Felder (Motoren,

Transformatoren usw.) betreiben

∗ maximal zulässige Eingangswerte unter keinen Umständen

überschreiten (schwere Verletzungsgefahr und/oder Zerstörung des
Gerätes)

∗ Die angegebenen maximalen Eingangsspannungen dürfen nicht

überschritten werden. Falls nicht zweifelsfrei ausgeschlossen

-1-

werden kann, dass diese Spannungsspitzen durch den Einfluss

von transienten Störungen oder aus anderen Gründen
überschritten werden muss die Messspannung entsprechend (10:1)
vorgedämpft werden.

∗ Bei unbekannten Messgrößen vor der Messung auf den höchsten

Messbereich umschalten.

∗ Überschreiten Sie bei keiner Messung den eingestellten

Messbereich. Sie vermeiden so Beschädigungen des Gerätes.

∗ Drehen Sie während einer Strom- oder Spannungsmessung

niemals am Messbereichswahlschalter, da hierdurch das Gerät
beschädigt wird.

∗ Vor Aufnahme des Messbetriebes sollte das Gerät auf die

Umgebungstemperatur stabilisiert sein (wichtig beim Transport von
kalten in warme Räume und umgekehrt)

∗ Nehmen Sie das Gerät nie in Betrieb, wenn es nicht völlig

geschlossen ist.

∗ Defekte Sicherungen nur mit einer dem Originalwert

entsprechenden Sicherung ersetzen. Sicherung oder
Sicherungshalter niemals kurzschließen.

∗ Vor dem Umschalten auf eine andere Messfunktion Prüfleitungen

oder Tastkopf von der Messschaltung abkoppeln.

∗ Keine Spannungsquellen über die mA – und COM-Eingänge bzw.

mA – und MΩ Eingänge anlegen. Bei Nichtbeachtung droht
Verletzungsgefahr und/oder die Gefahr der Beschädigung des
Multimeters.

∗ Messspitzen der Prüfleitungen nicht berühren.
∗ Während einer Isolationsprüfung, Messspitzen oder Messobjekt

nicht berühren – Hochspannung!!!

∗ Bei der Widerstandsmessungen keine Spannungen anlegen!
∗ Keine Strommessungen im Spannungsbereich (V/Ω) vornehmen.
∗ Gerät, Prüfleitungen und sonstiges Zubehör vor Inbetriebnahme auf

eventuelle Schäden bzw. blanke oder geknickte Kabel und Drähte
überprüfen. Im Zweifelsfalle keine Messungen vornehmen.

∗ Verwenden Sie ausschließlich 4mm-Sicherheitstestkabelsätze, um

eine einwandfreie Funktion des Gerätes zu gewährleisten.

∗ Bevor Sie eine Isolationswiderstandsmessung durchführen, stellen

Sie sicher, dass das Messobjekt spannungsfrei ist.

∗ Messarbeiten nur in trockener Kleidung und vorzugsweise in

Gummischuhen bzw. auf einer Isoliermatte durchführen.

∗ Warnhinweise am Gerät unbedingt beachten.

-2-

∗ Gerät darf nicht unbeaufsichtigt betrieben werden
∗ Gerät keinen extremen Temperaturen, direkter Sonnen-

einstrahlung, extremer Luftfeuchtigkeit oder Nässe aussetzen.

∗ Starke Erschütterung vermeiden.
∗ Heiße Lötpistolen aus der unmittelbaren Nähe des Gerätes

fernhalten.

∗ Messungen von Spannungen über 35V DC oder 25V AC nur in

Übereinstimmung mit den relevanten Sicherheitsbestimmungen
vornehmen. Bei höheren Spannungen können besonders
gefährliche Stromschläge auftreten.

∗ Ersetzen Sie die Batterie, sobald das Batteriesymbol

aufleuchtet. Mangelnde Batterieleistung kann unpräzise
Messergebnisse hervorrufen. Stromschläge und körperliche
Schäden können die Folge sein.

∗ Vermeiden Sie jegliche Nähe zu explosiven und entflammbaren

Stoffen.

∗ Säubern Sie das Gehäuse regelmäßig mit einem feuchten Stofftuch

und einem milden Reinigungsmittel. Benutzen Sie keine ätzenden
Scheuermittel.

∗ Dieses Gerät ist ausschließlich für Innenanwendungen geeignet.
∗ Sollten Sie das Gerät für einen längeren Zeitraum nicht benutzen,

entnehmen Sie die Batterie aus dem Batteriefach.

∗ Öffnen des Gerätes und Wartungs- und Reparaturarbeiten dürfen

nur von qualifizierten Service-Technikern durchgeführt werden.

∗ Gerät nicht mit der Vorderseite auf die Werkbank oder Arbeitsfläche

legen, um Beschädigung der Bedienelemente zu vermeiden.

∗ Keine technischen Veränderungen am Gerät vornehmen.
∗ - Messgeräte gehören nicht in Kinderhände –

Reinigung des Gerätes:

Nur handelsübliche Spülmittel verwenden.
Beim Reinigen unbedingt darauf achten, dass keine Flüssigkeit in das
Innere des Gerätes gelangt. Dies könnte zu einem Kurzschluss und zur
Zerstörung des Gerätes führen.

-3-

1.1. Am Gerät befindliche Warnhinweise und Symbole

AC (Wechselspannung - Strom)
DC (Wechselspannung - Strom)
ACHTUNG! Entsprechende Abschnitte in der

Bedienungsanleitung beachten!
Gefährlich hohe Spannung zwischen den Eingängen. Extreme

Vorsicht bei der Messung. Eingänge und Messspitzen nicht
berühren.

Masse
Sicherung
Erfüllt die Richtlinien der Europäischen Union
Doppelt isoliert (Schutzklasse II)
Batteriezustandsanzeige
Diode

CAT III Überspannungskategorie III

ACHTUNG!
Hinweis zur Benutzung der beiliegenden Sicherheitsprüfleitungen
entsprechend der Norm
IEC / EN 61010-031:2008:

Messungen im Bereich der Überspannungskategorie CAT I oder CAT II
können mit Prüfleitungen ohne Schutzkappen mit einer bis zu 18mm
langen, berührbaren und metallischen Prüfspitze durchgeführt werden,
während bei Messungen im Bereich der Überspannungskategorie CAT
III oder CAT IV nur Prüfleitungen mit aufgesetzten Schutzkappen,
bedruckt mit CAT III/CAT IV, einzusetzen sind und somit der berührbare
und leitfähige Teil der Prüfspitzen nur noch max. 4mm lang ist.

-4-

2. Technische Daten

Anzeige 3 ¾-stelliges LCD-Display mit
Funktionsanzeigen, max. Anzeige: 3999

max. zulässige Spannung
zwischen den Eingängen
und Erde 600 V DC oder AC

eff

Bereichswahl Automatisch oder manuell

Messfolge 2 - 3 pro Sek.

Polaritätsanzeige “-” erscheint bei negativen Messwerten

Batteriezustandsanzeige erscheint bei unzureichender
Batteriespannung

Abschaltautomatik nach 30 Minuten

Betriebtemperaturbereich 0°C ... 40°C; < 75 % RH

Lagertemperaturbereich -30°C ... 60°C; < 85 % RH

Abmessungen (BxHxT) 200 x 100 x 56 mm

Gewicht 620 g

Zubehör Prüfleitungen, Holster, 6 x 1,5 V AA

Batterien, Anleitung

-5-

2.1. Messfunktionen und Bereiche

Die angegebenen Genauigkeiten gelten für ein Jahr nach Kalibrierung.
Temperaturbereich für garantierte Genauigkeit: 18°C ... 28°C, < 80 %
Luftfeuchtigkeit

Gleichspannung

Bereiche

Auflösung

Genauigkeit

400 mV 0,1 mV +/- 1,0 % + 5 St.
4 V 1 mV

+/- 0,8 % + 3 St. 40 V 10 mV
400 V 0,1 V
600 V 1 V +/- 1,0 % + 5 St.

Eingangswiderstand: im 400 mV-Bereich: > 1000 MΩ
alle anderen Bereiche: 10 MΩ

Überlastschutz: 600 V DC / AC

eff

Wechselspannung

Bereiche

Auflösung

Genauigkeit

400 mV 0,1 mV +/- 1,5 % + 5 St.
4 V 1 mV

+/- 1,0 % + 5 St. 40 V 10 mV
400 V 0,1 V
600 V 1 V +/- 1,2 % + 5 St.
Eingangswiderstand: im 400 mV Bereich: > 1000 MΩ
alle anderen Bereiche: 10 MΩ
Frequenzbereich: 40 - 400 Hz

Überlastschutz: 600 V DC / AC

eff

Gleichstrom

Bereiche

Auflösung

Genauigkeit

40 mA 0,01 mA

+/- 1,2 % + 3 St.
400 mA 0,1 mA

Überlastschutz: Sicherung 500 mA/1000 V
Max. Eingangstrom: 400 mA DC / AC

eff

-6-

Wechselstrom

Bereiche

Auflösung

Genauigkeit

40 mA 0,01 mA

+/- 1,5 % + 5 St.
400 mA 0,1 mA

Überlastschutz: Sicherung 500 mA/1000 V
Frequenzbereich: 40-400 Hz
Max. Eingangsstrom: 400 mA DC / AC

eff

Widerstand

Bereich

Auflösung

Genauigkeit

400 Ω 0,1 Ω

+/- 1,0 % + 5 St.
4 kΩ 1 Ω

+/- 1,0 % + 3 St.

40 kΩ 10 Ω
400 kΩ 100 Ω
4 MΩ 1 kΩ
40 MΩ 10 kΩ

+/- 1,8 % + 5 St.
Überlastschutz: 250 V DC/AC

eff

Frequenzmessungen

Bereich

Auflösung

Genauigkeit

4 kHz 1 Hz

+/- 0,8 % v. M. + 3 St. 40 kHz 10 Hz
400 kHz 100 Hz
4 MHz 1 kHz

nicht spezifiziert 40 MHz 10 kHz
100 MHz 0,1 MHz
Eingangsempfindlichkeit: 500 mV

eff

~ 20 V

eff

Diodenprüfung

Bereich

Auflösung

Genauigkeit

0,3 mA typisch 1 mV +/- 10 % v. M. +/-5 St.
Leerlaufspannung: 3 V DC typisch

Überlastschutz: 250 V DC/AC

efff

Durchgangstest

Summer ertönt bei weniger als 30 Ω
Leerlaufspannung: 1,2 V DC typisch
Prüfstrom: < 0,3 mA
Überlastschutz: 250 V DC oder AC

eff

-7-

Isolationswiderstands-Test

Prüfspannung

Messbereich

Auf

-

lösung

Prüf

-

strom

Genauig

-

keit

250 V
(0 % ... +20 %)

0,1 ... 400 MΩ 0,1 MΩ

1mA
bei
250kΩ

+/-(5%+ 5)

400 ... 1000 MΩ

1 MΩ

1000 ... 4000 MΩ

+/-(10%+5)

500 V
(0 % ... +20 %)

0,1 ... 400MΩ 0,1 MΩ

1mA
bei
500kΩ

+/-(5%+5)

400 ... 1000MΩ

1 MΩ

1000 ... 4000MΩ +/-(10%+5)

1000 V
(0 % ... +20 %)

0,1 ... 400 MΩ 0,1 MΩ

1mA
bei
1MΩ

+/-(5%+5)

400 ... 1000MΩ

1 MΩ

1000 ... 4000MΩ +/-(10%+5)

-8-

3. Bedienelemente und Anschlüsse am Gerät

-9-

1.

2.

3.

4.

5.

6.

7.

8.

9.

10.

(1) LCD-Anzeige

(2) Funktions-Wahlschalter
zum Einstellen der gewünschten Messfunktion DC V, AC V, DC
A, AC A, Ω, Durchgangsprüfung und Diode.

(3) Taste für Minimal - / Maximalwerthaltefunktion (MAX/MIN)
Durch Drücken der MAX/MIN-Taste, erscheint das Funktions­ symbol MAX in der Anzeige und es wird der gemessene
Maximalwert angezeigt. Durch erneutes Drücken der MAX/MIN­ Taste wird auf die Minimalwerthaltefunktion umgeschaltet und
das Funktionssymbol MIN erscheint in der Anzeige. Es wird der
gemessene Minimalwert angezeigt.
Um die MAX/MIN-Funktion zu verlassen MAX/MIN-Taste für
2 Sekunden gedrückt halten.

(4) Bereichswahltaste RANGE
für die Messfunktionen AC/DC Spannung, AC/DC Strom,
Frequenz und Widerstand. Die Messbereiche können manuell
oder automatisch gewählt werden. RANGE-Taste zur manuellen
Bereichswahl drücken und gewünschten Bereich wählen. Um von
der manuellen zur automatischen Bereichswahl zu gelangen,
Taste Range 2 Sekunden lang gedrückt halten.

(5) REL-Taste
Für bequeme Vergleichsmessungen.

(6) DATA-Hold-Taste
Durch Drücken dieser Taste wird die Data-Hold-Funktion aktiviert
und der zuletzt gemessene Wert in der Anzeige eingefroren. Zur
Deaktivierung der Data-Hold-Funktion Funktionswahlschalter in
eine andere Stellung drehen oder Taste erneut drücken.

(7) Eingangsbuchsen
Dieses Gerät hat 4 Eingangsbuchsen zum Anschluss der Prüf­ leitungen, die gegen Überlast geschützt sind.

COM-Buchse: zum Anschluss der schwarzen
Prüfleitung bei allen Messungen

-10-

V/Ω//Hz-Buchse zum Anschluss der roten Prüfleitung bei

Spannungs- und Widerstandsmes-

sungen, Frequenzmessungen, Dioden­und Durchgangsprüfungen.

mA zum Anschluss der roten Prüfleitung bei
Strommessungen bis 400 mA.
Bei Isolationsmessungen zum Anschluss
der schwarzen Prüfleitung.

MΩ zum Anschluss der roten Prüfleitung bei
Isolationsmessungen

(8) Taste für Hintergrundbeleuchtung
Zum Ein – und Ausschalten der Hintergrundbeleuchtung.

Die Hintergrundbeleuchtung schaltet sich automatisch nach
1 Minute ab.

(9) TEST-Taste für Isolationsprüfungen

Zum Ein- und Ausschalten des Isolationswiderstandsprüfung,
wenn der Funktions-/ Bereichswahlschalter in einer der Stellungen
4000MΩ/250V, 4000MΩ/500V oder 4000MΩ/1000V gedreht ist.

(10) LOCK-Taste

Nachdem die TEST-Taste gedrückt wurde ist es möglich mit der
LOCK-Taste den Isolationstest über einen längeren Zeitraum
durchzuführen. Um den LOCK-Modus zu verlassen, TEST-Taste
drücken.

-11-

Symbol

Beschreibung

1.

Automatische Bereichswahl ist aktiv

2.

AC (Wechselspannung – oder Strom)

3.

Negative Polarität

4.

Ungenügende Batteriespannung. Batterie sollte
schnellstmöglich erneuert werden – siehe auch
Abschnitt „Auswechseln der Batterie“

5.

Isolationsprüffunktion ist aktiv.
ACHTUNG!
Hochspannung an den „MΩ“- Eingangsbuchsen ­Messungen mit äußerster Vorsicht vornehmen

6.

Isolationsprüffunktion ist aktiv für eine
festeingestellte Zeit von 25 Sekunden

-12-

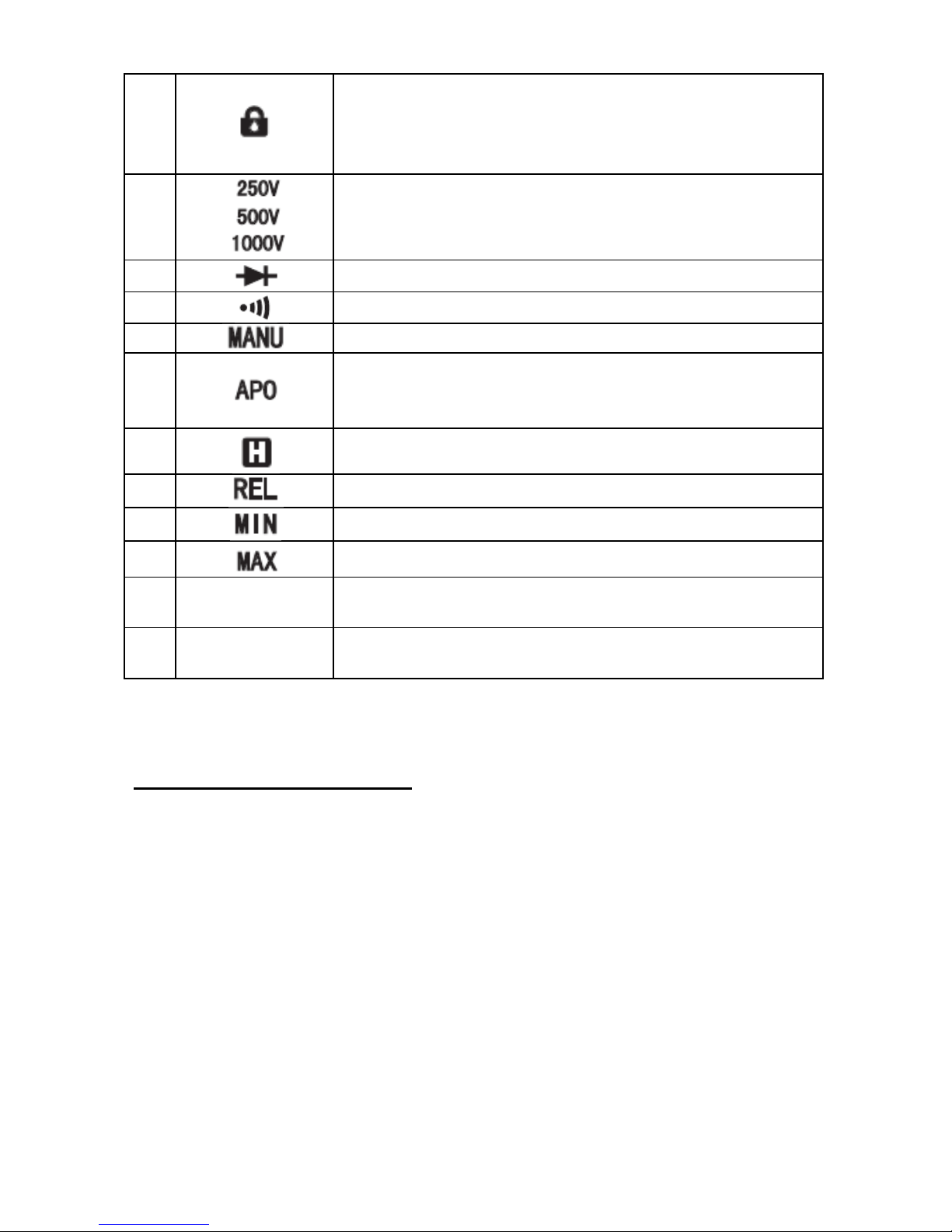

7.

Isolationsprüffunktion ist aktiv und gesperrt, so
dass Messungen auch für einen individuell
benötigten, längeren Zeitraum durchgeführt
werden können.

8.

250V --- 250V Prüfspannung bei Isolationstest
500V --- 500V Prüfspannung bei Isolationstest
1000V --- 1000V Prüfspannung bei Isolationstest

9.

Dioden-Test ist ausgewählt

10.

Durchgangsprüffunktion ist ausgewählt

11.

Manuelle Bereichswahl ist aktiv

12.

Abschaltautomatik ist aktiviert
Gerät schaltet sich automatisch nach 30 Minuten
aus.

13.

Data-Hold (Messwerthaltefunktion) ist aktiviert

14.

Relativwertmessfunktion ist aktiviert

15.

Minimalwerthaltefunktion ist aktiviert

16.

Maximalwerthaltefunktion ist aktiviert

17.

Symbole für

Messeinheiten

mV,V, µA, mA, A, Ω, kΩ, MΩ, Hz, kHz, MHz

18.

Analoge

Balkengrafik

Messrate 10x/Sek.; zur Anzeige von Tendenzen
und schnellen Messwertveränderungen

4. Messbetrieb

4.1. Spannungsmessungen

WARNUNG!

Maximal zulässige Eingangsspannung von 600 V DC/AC nicht
überschreiten. Bei Überschreitung besteht die Gefahr schwerer
Verletzungen durch Stromschlag und/oder Beschädigung des Gerätes.

1. Schwarze Prüfleitung an den COM-Eingang und rote Prüfleitung
an den V/Ω/Hz Eingang anschließen.

-13-

2. Funktionswahlschalter in Stellung V oder V drehen.
Prüfleitungen über die zu messende Schaltung anlegen.

3. Messwert in der LCD-Anzeige ablesen. Die Polarität wird bei DC­ Messungen bei negativem Messwert in der Anzeige angezeigt.

4.2. Strommessungen

WARNUNG! Keine Spannung direkt über die Anschlüsse legen. Das

Gerät darf nur in Reihe mit der zu messenden Schaltung ange­schlossen sein.

1. Schwarze Prüfleitung an die COM-Buchse und rote Prüfleitung an
die mA-Buchse für Messungen bis 400 mA anschließen.

2. Funktionswahlschalter in Stellung mA oder mA drehen.

3. Schaltung spannungsfrei schalten und alle Kondensatoren
entladen.

4. Prüfleitungen in Reihe an die zu messende Schaltung an­ schließen.

5. Messwert in der LCD-Anzeige ablesen. Die Polarität wird bei DC­ Messungen bei negativem Messwert in der Anzeige angezeigt.

4.3. Widerstandsmessungen

WARNUNG! Widerstandsmessungen nur an spannungsfreien Schal-

tungen bzw. Bauteilen vornehmen und Kondensatoren vor der Messung
entladen!

1. Schwarze Prüfleitung an die COM-Buchse und rote Prüfleitung an
die V/Ω/Hz-Buchse anschließen. Die Polarität der roten Prüfleitung

ist positiv (+).

2. Funktionswahlschalter in Stellung Ω drehen. Bei manuellem Be­ trieb mit der RANGE-Taste gewünschten Messbereich auswählen.
Um von der manuellen zur automatischen Bereichswahl zu
gelangen, Taste RANGE 2 Sekunden lang gedrückt halten.

-14-

3. Prüfleitungen über das zu messende Bauteil anlegen und
Messwert in der Anzeige ablesen.

Hinweise:

- Bei Widerstandsmessungen über 1 MΩ benötigt die Anzeige
einige Sekunden zur Stabilisierung.

- Bei nicht angeschlossenen Prüfleitungen, d. h. bei offener
Schaltung und Widerstandswerten > 40 MΩ erscheint die

Überlaufanzeige “OL” in der Anzeige.

4.4. Durchgangsprüfung

1. Schwarze Prüfleitung an den COM-Eingang und rote Prüfleitung
an den V/Ω/Hz - Eingang anschließen. Die Polarität der roten

Prüfleitung ist positiv (+).

2. Funktionswahlschalter in Stellung drehen.

3. Bei einem Widerstand < 30 Ω ertönt der Summer, d. h. das
Bauteil ist durchgängig.

ACHTUNG! Unter keinen Umständen Durchgangsprüfungen an span­nungsführenden Bauteilen oder Schaltungen vornehmen.

4.5. Diode

1. Schwarze Prüfleitung an den COM-Eingang und rote Prüfleitung an

den V/Ω/Hz-Eingang anschließen. Die Polarität der roten
Prüfleitung ist positiv (+).

2. Funktionswahlschalter in Stellung drehen.

3. Rote Prüfleitung an die Anode und schwarze Prüfleitung an die

Kathode der zu prüfenden Diode anlegen.

4. In Durchlassrichtung wird in der LCD-Anzeige die entsprechende

Spannung angezeigt. In Sperrrichtung wird „OL“ angezeigt.

-15-

4.6. Frequenzmessungen

1. Die schwarze Prüfleitung an den COM-Eingang und die rote Prüf­ leitung an den V/Ω/Hz - Eingang anschließen.

2. Stellen Sie den Funktionsschalter auf Hz.

3. Verbinden Sie die Prüfleitungen mit der zu messenden Schaltung.

4. Messwert in LCD-Anzeige ablesen.

4.7. Isolationswiderstandsprüfung

Hinweis:

1. Vor der Durchführung eines Isolationstestes sicherstellen, dass

das Messobjekt spannungsfrei geschaltet ist.

2. Nach durchgeführtem Isolationstest, Messobjekt vollständig

entladen, um elektrische Stromschläge und somit Schäden an
Gerät und Verletzungen zu verhindern.

3. Unter keinen Umständen während des Isolationstestes die

Prüfspitzen des Messgerätes berühren, um Verletzungen durch
Stromschläge und deren Folgeschäden zu verhindern.

4. Vor jedem Isolationstest überprüfen, ob die Sicherungen des
Messgerätes intakt sind.

-16-

1. Prüfleitung mit Krokodil-Klemme

2. Hochspannungs-Prüfleitung

1. Hochspannungs-Prüfleitung in die Eingangsbuchse „MΩ“ ein­ stecken und Prüfleitung mit Krokodil-Klemme in Eingangsbuchse

„mA“ einstecken

2. Eingangsbuchse „mA“ verfügt über Massepotenzial während der
Isolationsprüfung. Eingangsbuchse „MΩ“ steht unter Hoch-

spannung (250V/500V/1000V).

Messgerät abschalten und dann „mA“-Prüfleitung mit dem zu

messenden Objekt verbinden.

3. Zum Auswählen der zu verwendenden Prüfspannung
Funktions-/Bereichswahlschalter in Stellung 4000MΩ/250V,

4000MΩ/500V oder 4000MΩ/1000V drehen.

4. „MΩ“-Prüfleitung mit dem zu messenden Objekt verbinden und
die Taste „TEST“ drücken. Das Symbol „TEST“ erscheint in der

Anzeige und das Messgerät startet den Isolationstest und gibt

Hochspannung (250V/500V/1000V) aus.
Der Isolationswiderstand wird in der Anzeige angezeigt.
Bei Isolationswiderständen < 5MΩ ertönt der Summer.

-17-

5. Der Isolationstest benötigt ca. 30 Sekunden, danach wird der

Isolationstest automatisch beendet und die Hochspannung an den

Prüfleitungen abgeschaltet.

Für längere Isolationstest über 30 Sekunden, ist es möglich mit der

„LOCK“-Taste auf Dauermessungen umzuschalten. In diesem Fall

wird die Messung erst beendet, wenn die „TEST“-Taste betätigt

wird.

Es ist immer möglich den Isolationstest mit Hilfe der „TEST“-Taste

abzubrechen.

4.8. DATA-Hold

Die Data-Hold-Funktion ermöglicht das „Einfrieren“ eines Messwertes
zum späteren Ablesen in der LCD-Anzeige. Zur Aktivierung der Data­Hold-Funktion, HOLD-Taste drücken. Es erscheint das „H“-Symbol in
der LCD-Anzeige. Um die Hold-Funktion zu verlassen, drücken Sie die
Taste-Hold erneut.

4.9. Minimalwert - / Maximalwerthaltefunktion (MIN/MAX)

Zum Ermitteln des maximalen bzw. des minimalen Messwertes wie
beschrieben verfahren:
* Drücken Sie die Taste „MIN MAX“ um den maximalen Messwert

anzuzeigen (MAX-Symbol erscheint in der Anzeige).

* Drücken Sie „MAX MIN“ erneut um minimalen Messwert

anzuzeigen (MIN-Symbol erscheint in der Anzeige).

* Drücken Sie „MAX MIN“ erneut um den momentanen Messwert

anzuzeigen (MAX MIN erscheint in der Anzeige).

* Drücken und halten Sie die Taste „MAX MIN“ für 1 Sekunde um

den (MAX MIN-Modus zu verlassen).

5. Wartung

5.1. Auswechseln der Batterie

Bei Aufleuchten des Symbols in der LCD-Anzeige ist die
Batteriespannung zu gering und die Batterie muss ausgewechselt
werden. Dazu wie folgt verfahren:

1. Gerät ausschalten und alle Prüfleitungen vom Gerät entfernen.

-18-

2. Batteriefachdeckel vorsichtig abschrauben und Batteriefach
öffnen.

3. Verbrauchte Batterie gegen neue Batterie austauschen und
Batteriefach wieder schließen.

Hinweis! Verbrauchte Batterien ordnungsgemäß entsorgen!
Verbrauchte Batterien sind Sondermüll und müssen in die dafür
vorgesehenen Sammelbehälter gegeben werden

Gesetzlich vorgeschriebene Hinweise zur Batterieverordnung

Im Lieferumfang vieler Geräte befinden sich Batterien, die z. B. zum
Betrieb von Fernbedienungen dienen. Auch in den Geräten selbst
können Batterien oder Akkus fest eingebaut sein. Im Zusammenhang
mit dem Vertrieb dieser Batterien oder Akkus sind wir als Importeur
gemäß Batterieverordnung verpflichtet, unsere Kunden auf folgendes
hinzuweisen:

Bitte entsorgen Sie Altbatterien, wie vom Gesetzgeber vorgeschrieben­die Entsorgung im Hausmüll ist laut Batterieverordnung ausdrücklich
verboten-, an einer kommunalen Sammelstelle oder geben Sie sie im
Handel vor Ort kostenlos ab. Von uns erhaltene Batterien können Sie
nach Gebrauch bei uns unter der auf der letzten Seite angegeben
Adresse unentgeltlich zurückgeben oder ausreichend frankiert per Post
an uns zurücksenden.

Batterien, die Schadstoffe enthalten, sind mit dem Symbol einer
durchgekreuzten Mülltonne gekennzeichnet, ähnlich dem Symbol in der
Abbildung links. Unter dem Mülltonnensymbol befindet sich die
chemische Bezeichnung des Schadstoffes z. B. „CD“ für Cadmium,
„Pb“ steht für Blei und „Hg“ für Quecksilber.

-19-

Weitere Hinweise zur Batterieverordnung finden Sie beim
Bundesministerium für Umwelt, Naturschutz und Reaktorsicherheit.

5.2. Auswechseln der Sicherung

Zum Auswechseln der Sicherung wie folgt verfahren:

1. Gerät ausschalten und alle Prüfleitungen vom Gerät entfernen.

2. Gehäuserückwand vorsichtig abschrauben und Gehäuse öffnen.

3. Defekte Sicherung durch eine Sicherung mit gleichen Abmes­ sungen und Anschlusswerten ersetzen (500 mA/1000 V).

4. Gehäuse schließen und sorgfältig verschrauben.

ACHTUNG!
Nehmen Sie das Gerät nie in Betrieb, wenn es nicht völlig geschlossen
ist!

Alle Rechte, auch die der Übersetzung, des Nachdruckes und der
Vervielfältigung dieser Anleitung oder Teilen daraus, vorbehalten.

Reproduktionen jeder Art (Fotokopie, Mikrofilm oder ein anderes
Verfahren) nur mit schriftlicher Genehmigung des Herausgebers
gestattet.

Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes,
welche dem Fortschritt dienen, vorbehalten.

Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen
genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert
werden. Eine Wiederholung der Kalibrierung nach Ablauf von 1 Jahr
wird empfohlen

© PeakTech® 08/2013/Th

-20-

1. Safety Precautions

This product complies with the requirements of the following European
Community Directives: 2004/108/EC (Electromagnetic Compatibility)
and 2006/95/EC (Low Voltage) as amended by 2004/22/EC (CE­Marking).
Overvoltage category III 600V; pollution degree 2.

CAT I: For signal level, telecommunication, electronic with small
transient over voltage
CAT II: For local level, appliances, main wall outlets, portable
equipment
CAT III: Supplied from a cable under earth; fixed installed switches,
automatic cut-off or main plugs
CAT IV: Units and installations, which are supplied overhead lines,
which are stand in a risk of persuade of a lightning, i.e. main­ switches on current input, overvoltage-diverter, current use
counter.

To ensure safe operation of the equipment and eliminate the danger of
serious injury due to short-circuits (arcing), the following safety
precautions must be observed.

Damages resulting from failure to observe these safety precautions are
exempt from any legal claims whatever.

∗ Do not use this instrument for high-energy industrial installation

measurement.

∗ Do not place water-filled containers on the equipment (danger of

short-circuit in case of knockover of the container)

∗ Do not operate the equipment near strong magnetic fields (motors,

transformers etc.).

∗ Do not exceed the maximum permissible input ratings (danger of

serious injury and/or destruction of the equipment).

∗ The meter is designed to withstand the stated max voltages. If it is

not possible to exclude without that impulses, transients,
disturbance or for other reasons, these voltages are exceeded a
suitable presale (10:1) must be used.

∗ Always start with the highest measuring range when measuring

unknown values.

-21-

∗ Do not turn the rotary function switch during voltage or current

measurement; otherwise the meter could be damaged.

∗ Allow the equipment to stabilize at room temperature before taking

up measurement (important for exact measurements).

∗ Do not operate the meter before the cabinet has been closed and

screwed safely as terminal can carry voltage.

∗ Replace a defective fuse only with a fuse of the original rating.

Never short-circuit fuse or fuse holding.

∗ Disconnect test leads or probe from the measuring circuit before

switching modes or functions.

∗ Do not conduct voltage measurements with the test leads

connected to the mA- and COM-terminal resp. mA and MΩ-terminal
of the equipment.

∗ Never touch the tips of the test leads or probe.
∗ Before you perform insulation resistance test, make sure that the

object to be tested is without power.

∗ To avoid electric shock, do not touch the object under test and any

conductor- high voltage !!!

∗ To avoid electric shock, disconnect power to the unit under test and

discharge all capacitors before taking any resistance
measurements.

∗ Do not conduct current measurements with the leads connected to

the V/Ω-terminals of the equipment.

∗ Check test leads and probes for faulty insulation or bare wires

before connection to the equipment.

∗ Please use only 4mm-safety test leads to ensure immaculate

function.

∗ To avoid electric shock, do not operate this product in wet or damp

conditions. Conduct measuring works only in dry clothing and
rubber shoes, i. e. on isolating mats.

∗ Comply with the warning labels and other info on the equipment.
∗ The measurement instrument is not to be to operated unattended.
∗ Do not subject the equipment to direct sunlight or extreme

temperatures, humidity or dampness.

∗ Do not subject the equipment to shocks or strong vibrations.
∗ Keep hot soldering irons or guns away from the equipment.
∗ Do not input values over the maximum range of each measurement

to avoid damages of the meter.

-22-

∗ Use caution when working with voltages above 35V DC or 25V AC.

These Voltages pose shock hazard.

∗ Replace the battery as soon as the battery indicator appears.

With a low battery, the meter might produce false reading that can
lead to electric shock and personal injury.

∗ Fetch out the battery when the meter will not be used for long

period.

∗ Periodically wipe the cabinet with a damp cloth and mid detergent.

Do not use abrasives or solvents.

∗ The meter is suitable for indoor use only
∗ Do not store the meter in a place of explosive, inflammable

substances.

∗ Do not modify the equipment in any way
∗ Do not place the equipment face-down on any table or work bench

to prevent damaging the controls at the front.

∗ Opening the equipment and service- and repair work must only be

performed by qualified service personnel

∗ Measuring instruments don’t belong to children hands.

Cleaning the cabinet

Clean only with a damp, soft cloth and a commercially available mild
household cleanser. Ensure that no water gets inside the equipment to
prevent possible shorts and damage to the equipment.

1.1. Safety Symbols

AC (Alternating Current)
DC (Direct Current)

Important safety information. Refer to the manual.

Dangerous voltage may be present. Be cautious.

Earth ground

-23-

Fuse
Conforms to European Union directives
Double insulated
Low Battery
Diode

CAT III overvoltage category III

CAUTION!
Note on using the supplied safety test leads according the IEC /
EN 61010-031:2008:

Measurements in the field of overvoltage category CAT I or CAT II can
be performed with test leads without sleeves with a maximum of up to
18mm long, touchable metallic probe, whereas for measurements in the
field of overvoltage category CAT III or CAT IV test leads with put on
sleeves, printed with CAT III and CAT IV must be used, and therefore
the touchable and conductive part of the probes have only max. 4mm of
length.

-24-

2. Technical Data

Display 3 ¾-digit LCD display with function
annunciators, max. indication: 3999

max. Voltage between
terminals and earth ground 600 V DC or AC

rms

Ranging Method Auto/Manual

Sampling rate 2 - 3 times per second

Polarity indication “-” displayed automatically

Low battery indication displayed

Auto power off after 30 minutes

Operating temperature 0°C ... +40°C; <75 % RH

Storage temperature -30°C ... +60°C; <85 % RH

Dimensions (HxWxD) 200 x 100 x 55 mm

Weight 620 g (incl. battery)

Accessories test leads, Holster, 6 x 1,5 V AA batteries,

manual

-25-

2.1. Functions and ranges

Accuracy is specified for a period of one year after calibration and 18°C
… 28°C with relative humidity to 80 %.

DC Voltage

Range

Resolution

Accuracy

400 mV 0,1 mV +/- 1,0 % + 5 dgt.
4 V 1 mV

+/- 0,8 % + 3 dgt.

40 V 10 mV
400 V 0,1 V
600 V 1 V +/- 1,0 % + 5 dgt.
Input Impedance: > 1000 MΩ at 400 mV range;
others 10MΩ
Overvoltage protection: 600 V DC or AC

rms

AC Voltage

Range

Resolution

Accuracy

400 mV 0,1 mV +/- 1,5 % + 5 dgt.
4 V 1 mV

+/- 1,0 % + 5 dgt.

40 V 10 mV
400 V 0,1 V
600 V 1 V +/- 1,2 % + 5 dgt.
Input Impedance: at 400 mV range: > 1000 MΩ
others : 10MΩ
Frequency range: 40 … 400 Hz
Overvoltage protection: 600 V AC

rms

or V DC

DC Current

Range

Resolution

Accuracy

40 mA 0,01 mA

+/- 1,2 % + 3 dgt.

400 mA 0,1 mA
Overl. protection: fast acting fuse 500 mA/1000 V
Max. input: 400 mA DC or AC

rms

-26-

AC Current

Range

Resolution

Accuracy

40 mA 0,01 mA

+/- 1,5 % + 5 dgt.

400 mA 0,1 mA
Overl. protection: fast acting fuse 500 mA/1000 V

Frequency range: 40 … 400 Hz
Max. input: 400 mA DC or AC

rms

Resistance

Range

Resolution

Accuracy

400 Ω 0,1 Ω

+/- 1,0 % + 5 dgt.

4 kΩ 1 Ω

+/- 1,0% + 3 dgt.

40 kΩ 10 Ω
400 kΩ 100 Ω
4 MΩ 1 kΩ
40 MΩ 10 kΩ

+/- 1,8% + 5 dgt.

Overvoltage protection: 250 V DC/ACrms

Frequency

Range

Resolution

Accuracy

4 kHz 1 Hz

+/- 0,8 % + 3 dgt. 40 kHz 10 Hz
400 kHz 100 Hz
4 MHz 1 kHz

no specified

(only reference)

40 MHz 10 kHz
100 MHz 0,1 MHz
Input Sensitivity: 500 mV ~ 20 V

rms

Diode test

Range

Resolution

Accuracy

0,3 mA typical 1 mV +/-10% +/-5 dgt.
Open circuit voltage: 3 V DC typical

Overload protection: 250 V DC or AC

rms

Audible continuity

Audible threshold: Less than 30 Ω
open circuit voltage: 1,2 V DC typical
Test current: < 0,3 mA
Overload protection: 250 V DC or AC

rms

-27-

Isolationswiderstands-Test

Test Voltage

Display Range

Reso

-

lution

Test

Current

Accuracy

250 V
(0 % ... +20 %)

0,1... 400 MΩ 0,1 MΩ

1mA at
250kΩ

+/-(5%+ 5)

400...1000 MΩ
1 MΩ

1000...4000 MΩ +/-(10%+5)

500 V
(0 % ... +20 %)

0,1... 400 MΩ 0,1 MΩ

1mA at
500kΩ

+/-(5%+5)

400...1000MΩ
1 MΩ

1000...4000MΩ +/-(10%+5)

1000 V
(0 % ... +20 %)

0,1...400 MΩ 0,1 MΩ

1mA at
1MΩ

+/-(5%+5)

400...1000 MΩ 1 MΩ

-28-

3. Description of the front

-29-

1.

2.

3.

4.

5.

6.

7.

8.

9.

10.

(1) LCD-Display
3 ¾-digit liquid crystal display with maximum indication of “3999”

(2) Function Switch
This is used to select the function user desired, such as DC V, AC
V, Frequency, DC A, AC A, OHM, Diode,
Capacitance and continuity.

(3) MAX/MIN
Press the button, the display shows the symbol “MAX” and the
maximum reading. Press the button again, the display shows the
symbol “MIN” and the minimum reading.
Press and hold down for more than 1 second to exit the MAX MIN
mode, the display shows the present reading.

(4) Range button
Range for AC/DC voltage, AC/DC current frequency and resistance.
Measuring can be selected manually or handed by autoranging.
Push this button to choose range control mode and desired ranges.

(5) Relative zero button
For convenient readings comparison & offset.

(6) Data-Hold Button
When this button is pushed, the display will show the last reading
and “H” symbol will appear until pushing it again. Data holding will
be canceled automatically when the function switch is slided to
another position.

(7) Input jacks
This meter has 4 input jacks that are protected against overload to the
limits.
COM-jack: For connection of the black test lead
during all measurements

V/Ω/Hz-jack For connection of the test lead during
voltage, resistance, diode, continuity and
frequency measurements.

-30-

mA For connection of the black test lead

during mA-measurements up to 400 mA.
Test current input terminal in insulation
test, for connection of the black test lead.

MΩ Test voltage output terminal in insulations

test, for connection of the red test lead.

(8) Backlight
Turns the backlight on and off. The Backlight goes off

automatically after about 1 minute

(9) Test button
Starts or stops an insulation test when the rotary switch is in the

insulation test position 4000MΩ/250V, 4000MΩ/500V or
4000MΩ/1000V. Causes the meter to output a high voltage and
measure insulation resistance.

(10) Lock button
After you press TEST button to start insulation test, you can press

LOCK button to lock the insulation test. Locking the test means
that the meter outputs continuous test voltage and performs
continuous insulation test. To exit the locking state, just press
TEST button again.

-31-

Indicator

Description

1.

Autorange mode is selected

2.

AC

3.

Negtative sign

4.

Battery is low and should be replaced immediately
WARNING
To avoid false readings, which could lead to
possible electric shock or personal injury, replace
the batteries an soon as this low battery indicator
appears.

5.

Insulation test indicator. It appears when insulation
test voltage is present
NOTE
The MΩ terminal outputs high voltage.Be caution.

6.

Insulation test is in Fixed Time Test mode.

-32-

7.

Insulation test is locked so that you can perform
the test continuously for a long time.

8.

250V --- Insulation test voltage is 250V
500V --- Insulation test voltage is 500V
1000V --- Insulation test voltage is 1000V

9.

Diode test is selected

10.

Continuity test is selected

11.

Manual range mode is selected

12.

Automatic power-of is enabled

13.

Data Hold is enabled

14.

Relative mode is active

15.

Minimum reading is being displayed

16.

Maximum reading is being displayed

17 Units on LCD mV,V, µA, mA, A, Ω, kΩ, MΩ, Hz, kHz, MHz
18

Analog Bar

Graph

Sample rate: 10x/Sec.; for indication of trends
and fast changings of measuring values

4. Operation

4.1. Measuring Voltage

1. Connect the black test lead to the “COM” jack and the red test lead
to the “VΩHz” jack.

2. Set the range switch t the desired V or V range.

(The V range is for dc voltage measurements, the V
is for ac voltage measurements.)

3. If you use manual range mode and don’t know the magnitude of the
voltage to be measured beforehand, select the highest range and
then reduce it range by range until satisfactory resolution is
obtained.

4. Connect the test leads across the load to be measured.

-33-

5. Read LCD display. For dc voltage measurement, the polarity of red

lead connection will be indicated as well.

Note! To avoid electric shock to you or damages to the meter, do not
attempt to measure dc voltage higher than 1000 V or ac voltage higher
than 750V

rms

although readings may be obtained.

4.2. Measuring Current

Warning!

To avoid personal injury of damage to the meter:
* Never attempt to perform an in –circuit current measurement when
the open circuit potential to earth is more than 1000 C.
* Use the proper terminals, switch position, and range for your
measurement.
* Don’t use the meter to measure currents above 400 mA
* Never place the probes in parallel with a circuit or component when
the test leads are plugged into the current terminals.
* Check the meter’s fuse before measuring.

1. Set the range switch to desired mA or mA range. If you

select manual range mode and don’t know the magnitude of the
current to be measured beforehand, select the highest range and
then reduce it range by range until satisfactory resolution is
obtained.

2. Connect the black test lead to the COM jack, and the red test lead

to the mA jack.

3. Turn off power to the circuit which you will measured.

4. Break the circuit path to be measured, connect the test leads in

series with the circuit.

5. Turn on power to the circuit, then read the display. For dc current

measurement, the polarity of the red test lead connection will be
indicated as well.

-34-

4.3. Measuring Resistance

1. Connect the black test lead to the COM jack and the red test lead to
the VΩHz jack (NOTE: The polarity of the red lead is positive (+)).

2. Set the range switch to Ω range.

3. Connect test leads across the load to be measured.

4. Read the reading on the display

NOTE:

- For resistance above 1MΩ, the meter may take a few seconds to
stabilize reading. This in normal for high resistance measurements.

- When the input is not connected, i. e. at open circuit, OL will be
displayed for the overrange condition.

- Before measuring in –circuit resistance, make sure that the circuit
under test has all power removed and all capacitors are fully
discharged.

4.4. Continuity Test

1. Connect the black test lead to the Com jack and the red test lead to
the VΩHz jack (NOTE: The polarity of the red lead is positive (+)).

2. Set the range switch to position.

3. Connect the test leads to the circuit to be measured.

4. If the circuit resistance is less than about 30Ω, the built-in buzzer
will sound.

NOTE:
Before performing in-circuit continuity test, make sure that the circuit
under test has all power removed an all capacitors are fully discharged.

-35-

4.5. Diode

1. Connect the black test lead to the COM jack and the red test lead to
the VΩHz jack (NOTE: The polarity of the red lead is positive (+)).

2. Set the range switch to position.

3. Connect the red test lead to the anode of the diode to be tested,
and the black test lead to the cathode.

4. The displays will show the approximate forward voltage of the
diode. If the connection is reversed, OL will be shown on the
display.

4.6. Measuring Frequency

1. Connect the black test lead to the COM jack and the red test lead to
the VΩHz jack.

2. Set the range switch to Hz position.

3. Connect the test leads across the source or load to be measured.

4. Read the reading.

NOTE:
The voltage of the input signal should be between 500mV

rms

and 20V

rms

.

If the voltage exceeds 20 V

rms

, the accuracy of the reading may be out

of the specified accuracy range.

4.7. Measuring Insulation Resistance

NOTE:

1. Before you perform insulation resistance test, make sure that the
object to be tested is without power.

2. To avoid electric shock, be cautious. After your finish insulation
resistance test, discharge the tested object fully.

3. To avoid electric shock, do not touch the object under test with your
hand or skin, and do not touch any naked conductor of the meter
(Including test leads) with your hand or skin.

-36-

Always your fingers behind the finger guards on the test leads when
using the probes.

4. Before test, make sure that the meter’s fuse is good.

1. Test lead with a big test clip

2. High-Voltage test lead

1. Refer to the Figure above and the section of identifying Test Leads,
insert the plug of the high-voltage test lead into MΩ jack, then insert
the plug of the test lead which has a big test clip into mA jack.

2. The test lead form mA jack is a ground line. The test lead form MΩ
jack is a live line. Set the range switch to OFF position, then
connect the big test clip to the test point of the object to be
measured.

3. Choose desired rated voltage:
To choose the desired rated voltage, set the range switch to
corresponding voltage position (4000MΩ/250V, 4000MΩ/500V or
4000MΩ/1000V.)

-37-

4. Touch the probe of the high-voltage test lead to another test point of

the object. Press TEST Button, the display shows TEST as an
indicator, the meter starts insulation resistance test, and high
voltage is being outputted through the terminals.
Read the reading on the display.
When the insulation resistance is less than 5MΩ, the built-in buzzer
will sound.

5. Stopping the Measurement

In the step 4, after you press TEST button, the display shows TEST
it means high voltage is being outputted.
About 30 seconds later, TEST turns off, it means the high voltage
output stops, meanwhile the measurement stops automatically.
If you want to perform measurement continuously, you should press
LOCK key before TEST turns off.

4.8. Data Hold Mode

After pressing the HOLD button, the present reading is held on the
display, meanwhile is displayed on the display as an inducator. To
exit the Data Hold mode, press the button again and the
indicator disappears.

4.9. MIN/MAX Recording Mode

The MIN/MAX mode records minimum and maximum values of all input
values since this mode is activated.
When the inputs go below the recorded minimum value or above the
recorded maximum value, the meter records the new value.

To use MIN/MAX recording:
* Make sure the meter is in the desired function and range.
* Press the MAX/MIN button to activate the MIN/MAX mode and the
display shows the maximum reading, meanwhile MAX appears as
an indicator.
* Press the MAX/MIN button to step through the minimum reading
(MIN appears) and the present reading (MAX and MIN flicker), and
the maximum reading /MAX appears), and so on.
* To exit and erase stored readings, press and hold down the
MAX/MIN button for more than 1 second or turn the range switch.

-38-

5. Maintenance

5.1. Battery replacement

If the sign appears on the LCD display, it indicates that the battery
should be replaced.

Remove the 2 screws on the back cover and open the battery
compartement. Replace the exhausted battery with a new one.

Note: Batteries, which are used up dispose duly. Used up batteries are
hazardous and must be given in the for this being supposed collective
container.

Statutory Notification about the Battery Regulations

The delivery of many devices includes batteries, which for example
serve to operate the remote control. There also could be batteries or
accumulators built into the device itself. In connection with the sale of
these batteries or accumulators, we are obliged under the Battery
Regulations to notify our customers of the following:

Please dispose of old batteries at a council collection point or return
them to a local shop at no cost. The disposal in domestic refuse is
strictly forbidden according to the Battery Regulations. You can return
used batteries obtained from us at no charge at the address on the last
side in this manual or by posting with sufficient stamps.

Batteries, which contain harmful substances, are marked with the
symbol of a crossed-out waste bin, similar to the illustration shown left.
Under the waste bin symbol is the chemical symbol for the harmful
substance, e.g. „Cd“ for cadmium, „Pb“ stands for lead and „Hg“ for
mercury.

-39-

5.2 Fuse replacement

Fuse rarely need replacement and blow almost always as result of
operator’s error.

Open the case by unscrewing the 4 screws and replace the blown fuse
with ratings specified.

Caution! Before attempting to open the case, be sure that test leads
have been disconnected from measurement circuit to avoid electric
shock hazard.

For protection against fire, replace fuses only with specified ratings:
F 500 mA/1000 V

All rights, also for translation, reprinting and copy of this manual or parts
are reserved.

Reproduction of all kinds (photocopy, microfilm or other) only by written
permission of the publisher.

This manual considers the latest technical knowing. Technical
changings which are in the interest of progress reserved.

We herewith confirm, that the units are calibrated by the factory
according to the specifications as per the technical specifications.

We recommend to calibrate the unit again, after 1 year.

© PeakTech® 08/2013/Th

PeakTech Prüf-und Messtechnik GmbH - Kornkamp 32 - DE-22926 Ahrensburg / Germany



[phone]/44



[phone]



[e-mail]



www.peaktech.de
