Bedienungsanleitung /
Operation manual
AC/DC True RMS
Digital Zangenmessgerät /
Digital Clamp Meter
4350
1. Sicherheitshinweise zum Betrieb des Gerätes
Dieses Gerät erfüllt die EU-Bestimmungen 2014/30/EU
(elektromagnetische Kompatibilität) und 2014/35/EU
(Niederspannung) entsprechend der Festlegung im Nachtrag
2014/32/EU (CE-Zeichen). Überspannungskategorie III 600V;
Verschmutzungsgrad 2.
CAT I: Signalebene, Telekommunikation, elektronische Geräte
CAT II: Für Hausgeräte, Netzsteckdosen, portable Instrumente
CAT III: Versorgung durch ein unterirdisches Kabel;
CAT IV: Geräte und Einrichtungen, welche z.B. über
Zur Betriebssicherheit des Gerätes und zur Vermeidung von
schweren Verletzungen durch Strom- oder
Spannungsüberschläge bzw. Kurzschlüsse sind nachfolgend
aufgeführte Sicherheitshinweise zum Betrieb des Gerätes
unbedingt zu beachten.
Schäden, die durch Nichtbeachtung dieser Hinweise entstehen,
sind von Ansprüchen jeglicher Art ausgeschlossen.
* Dieses Gerät darf nicht in hochenergetischen Schaltungen
* Maximal zulässige Eingangsspannungen von 600V AC/DC
* Maximal zulässige Eingangswerte unter keinen Umständen
mit geringen transienten Überspannungen
etc.
Festinstallierte Schalter, Sicherungsautomaten,
Steckdosen oder Schütze
Freileitungen versorgt werden und damit einer stärkeren
Blitzbeeinflussung ausgesetzt sind. Hierunter fallen z.B.
Hauptschalter am Stromeingang, Überspannungsableiter, Stromverbrauchszähler und Rundsteuerempfänger
verwendet werden.
nicht überschreiten.
überschreiten (schwere Verletzungsgefahr und/oder
Zerstörung des Gerätes)
-1-
* Die angegebenen maximalen Eingangsspannungen dürfen
nicht überschritten werden. Falls nicht zweifelsfrei
ausgeschlossen werden kann, dass diese Spannungsspitzen
durch den Einfluss von transienten Störungen oder aus
anderen Gründen überschritten werden muss die
Messspannung entsprechend (10:1) vorgedämpft werden.
* Nehmen Sie das Gerät nie in Betrieb, wenn es nicht völlig
geschlossen ist.
* Bei der Widerstandsmessungen keine Spannungen anlegen!
* Vor dem Umschalten auf eine andere Messfunktion
Prüfleitungen oder Tastkopf von der Messschaltung
abkoppeln.
* Gerät, Prüfleitungen und sonstiges Zubehör vor
Inbetriebnahme auf eventuelle Schäden bzw. blanke oder
geknickte Kabel und Drähte überprüfen. Im Zweifelsfalle keine
Messungen vornehmen.
* Messarbeiten nur in trockener Kleidung und vorzugsweise in
Gummischuhen bzw. auf einer Isoliermatte durchführen.
* Messspitzen der Prüfleitungen nicht berühren.
* Warnhinweise am Gerät unbedingt beachten.
* Bei unbekannten Messgrößen vor der Messung auf den
höchsten Messbereich umschalten.
* Gerät keinen extremen Temperaturen, direkter Sonnen-
einstrahlung, extremer Luftfeuchtigkeit oder Nässe aussetzen.
* Starke Erschütterung vermeiden.
* Gerät nicht in der Nähe starker magnetischer Felder (Motoren,
Transformatoren usw.) betreiben.
* Heiße Lötpistolen aus der unmittelbaren Nähe des Gerätes
fernhalten.
* Vor Aufnahme des Messbetriebes sollte das Gerät auf die
Umgebungstemperatur stabilisiert sein (wichtig beim
Transport von kalten in warme Räume und umgekehrt)
* Überschreiten Sie bei keiner Messung den eingestellten
Messbereich. Sie vermeiden so Beschädigungen des
Gerätes.
* Drehen Sie während einer Messung niemals am
Messbereichswahlschalter, da hierdurch das Gerät beschädigt
wird.
-2-
* Messungen von Spannungen über 35 V DC oder 25 V AC nur
in Übereinstimmung mit den relevanten
Sicherheitsbestimmungen vornehmen. Bei höheren
Spannungen können besonders gefährliche Stromschläge
auftreten.
* Ersetzen Sie die Batterie, sobald das Batteriesymbol
aufleuchtet. Mangelnde Batterieleistung kann unpräzise Mess-
ergebnisse hervorrufen. Stromschläge und körperliche
Schäden können die Folge sein.
* Sollten Sie das Gerät für einen längeren Zeitraum nicht
benutzen, entnehmen Sie die Batterie aus dem Batteriefach.
* Säubern Sie das Gehäuse regelmäßig mit einem feuchten
Stofftuch und einem milden Reinigungsmittel. Benutzen Sie
keine ätzenden Scheuermittel.
* Dieses Gerät ist ausschließlich für Innenanwendungen
geeignet.
* Keine technischen Veränderungen am Gerät vornehmen.
* Vermeiden Sie jegliche Nähe zu explosiven und
entflammbaren Stoffen.
* Öffnen des Gerätes und Wartungs- und Reparaturarbeiten
dürfen nur von qualifizierten Service-Technikern durchgeführt
werden.
* Gerät nicht mit der Vorderseite auf die Werkbank oder
Arbeitsfläche legen, um Beschädigung der Bedienelemente zu
vermeiden.
* - Messgeräte gehören nicht in Kinderhände –
Reinigung des Gerätes:
Gerät nur mit einem feuchten, fusselfreien Tuch reinigen. Nur
handelsübliche Spülmittel verwenden.
Beim Reinigen unbedingt darauf achten, dass keine Flüssigkeit in
das Innere des Gerätes gelangt. Dies könnte zu einem
Kurzschluss und zur Zerstörung des Gerätes führen.
-3-

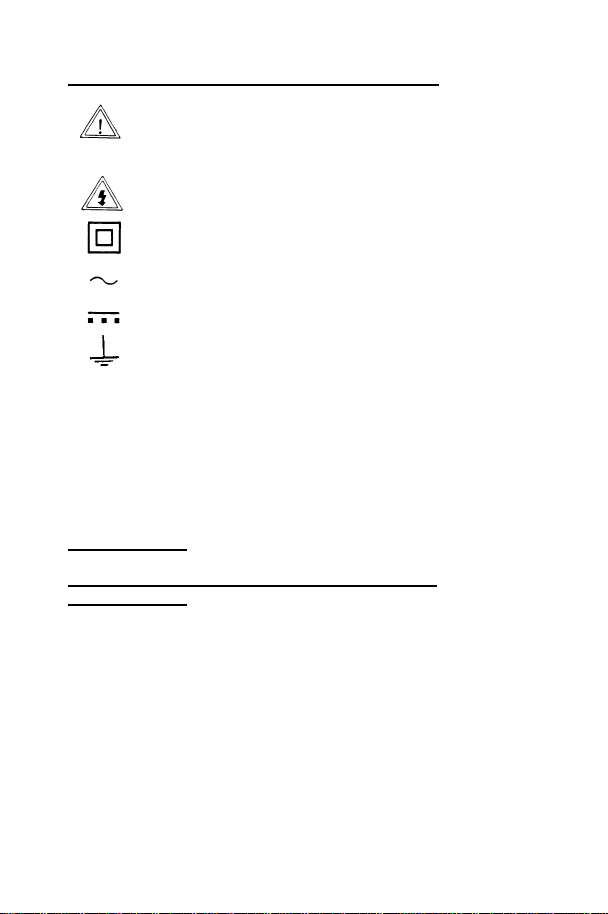

1.1. Am Gerät befindliche Hinweise und Symbole
Messungen nahe starken magnetischen Feldern oder elektrischen
Störfeldern können das Messergebnis negativ beeinträchtigen.
Darüber hinaus reagieren Messgeräte empfindlich auf elektrische
Störsignale jeglicher Art. Dies sollte beim Messbetrieb durch
entsprechende Schutzmaßnahmen berücksichtigt werden.
ACHTUNG! Entsprechende Abschnitte in der Bedienungsanleitung beachten!
Hochspannung! Vorsicht, extreme Verletzungsgefahr
durch elektrischen Schock.
Doppelt isoliert
Wechselstrom
Gleichstrom
Masse
2. Einleitung
2.1. Auspacken des Gerätes und Überprüfen des
Lieferumfanges
Gerät vorsichtig aus der Verpackung nehmen und Lieferung auf
Vollständigkeit überprüfen. Zum Lieferumfang gehören:
Zangenmessgerät, Prüfleitungen, 9 V-Batterie, Tragetasche, Bedienungsanleitung, Temperaturfühler
Schäden, bzw. fehlende Teile bitte sofort beim zuständigen
Händler reklamieren.
-4-
3. Technische Daten
Anzeige
3 4/5-stellige 14 mm LCD-Anzeige
mit einer max. Anzeige von 4999
und Anzeige der Funktionssymbole;
51-Segment Analog-Balkengrafik
Polarität
automatische Umschaltung (bei
negativen Messwerten Minussymbol
(-) vor der Messwertanzeige)
Überlastanzeige
„OL“ im Anzeigefeld
Batteriezustandsanzeige
Batteriesymbol leuchtet bei
ungenügender Batteriespannung
Messfolge
2 x pro Sekunde, 20 x pro Sek.
analoge Balkengrafik
Abschaltautomatik
30 Minuten
Spannungsversorgung
2 x 1,5 V AAA Batterien (UM-4)
Max. Leiterdurchmesser
19 mm
Betriebstemperaturbereich
-10°C... +50°C (14°F … +122°F)
<80% RH
Lagertemperaturbereich
-20°C ... +60°C (-4°F … +140°F)
<80% RH
max. Betriebshöhe
3.000 m ü.M.
Abmessungen (BxHxT)
75 x 220 x 37 mm
Gewicht
240 g
Funktion
Max. Eingang
A AC, D CA
80 A / 240 V DC/AC
eff
V DC, V AC
600 V DC/AC
Widerstand, Diode, Durchgangsprüfung, Frequenz, Arbeitszyklus, Kapazität
250 V DC/AC
Temperatur (°C/°F)
250 V DC/AC
3.1. Maximal zulässige Eingangswerte
-5-
4. Spezifikationen
Bereich
Auflösung
Genauigkeit
500 mV
100 µV
0,8% v.M. + 5 dgt
5 V
1 mV
1,0% v.M. + 3 dgt
50 V
10 mV
500 V
100 mV
600 V
1 V
2,0% v.M. + 3 dgt
Bereich
Auflösung
Genauigkeit
500 mV
100 µV
1,0% v.M. + 15 dgt.
5 V
1 mV
1,5% v.M. + 5 dgt.
50 V
10 mV
500 V
100 mV
600 V
1 V
2,0% v.M. + 8 dgt.
Bereich
Auflösung
Genauigkeit
5000 mA
1 mA
2,8% v.M. + 30 dgt.
80 A
100 mA
3,0% v.M. + 8 dgt.
Bereich
Auflösung
Genauigkeit
5000 mA
1 mA
2,8% v.M. + 25 dgt.
80 A
100 mA
3,0% v.M. + 8 dgt.
4.1. Gleichspannung
Überlastschutz: 600V DC/AC
Eingangswiderstand: 10 MΩ
4.2. Wechselspannung (Echteffektiv-TRMS)
Überlastschutz: 600 V DC/AC
Frequenz-Bereich: 50 ~ 400 Hz
Eingangswiderstand: 10 MΩ
4.3. Gleichstrom
Überlastschutz: 80 A
4.4. Wechselstrom (Echteffektiv-TRMS)
Überlastschutz: 80 A
Frequenz-Bereich: 50/60 Hz
-6-
eff
eff
4.5. Widerstandsmessungen
Bereich
Auflösung
Genauigkeit
500
100 m
1,0% v.M. + 4 dgt.
5 k
1
1,5% v.M. + 2 dgt.
50 k
10
500 k
100
5 M
1 k
2,5% v.M. + 5 dgt.
50 M
10 k
3,5% v.M. + 5 dgt.
Bereich
Auflösung
Genauigkeit
5 nF
1 pF
5,0% v.M. + 30 dgt
50 nF
10 pF
5,0% v.M. + 20 dgt
500 nF
100 pF
3,0% v.M. + 5 dgt
5 µF
1 nF
50 µF
10 nF
500 µF
100 nF
5,0% v.M. + 5 dgt
Bereich
Auflösung
Genauigkeit
Empfindlichkeit
5 Hz
1 mHz
1,2% v.M. + 3 dgt.
>15V
eff
50 Hz
10 mHz
500 Hz
100 mHz
5 kHz
1 Hz
50 kHz
10 Hz
500 kHz
100 Hz
5 MHz
1 kHz
10 MHz
10 kHz
1,5% v.M. + 3 dgt.
Überlastschutz: 250 V AC/DC
4.6. Kapazitätsmessungen
Überlastschutz: 250 V AC/DC
4.7. Frequenzmessungen
Überlastschutz: 600 V DC/AC
-7-
eff
4.8. Temperaturmessungen
Bereich
Auflösung
Genauigkeit
-20 ... + 760°C
0,1 °C
2,0% v.M. + 3°C
- 4 ... +1400°F
0,1 °F
2,0% v.M. + 3°F
Tonsignal-Grenzwert
Teststrom
< 50
<1 mA
Teststrom
Spannung bei offener Last
max. 1,5 mA
3,0 V
Überlastschutz: 250 V DC/AC
4.9. Durchgangsprüfung
Überlastschutz: 250 V DC/AC
4.10. Diodentest
Überlastschutz: 250 V AC/DC
-8-
eff
eff

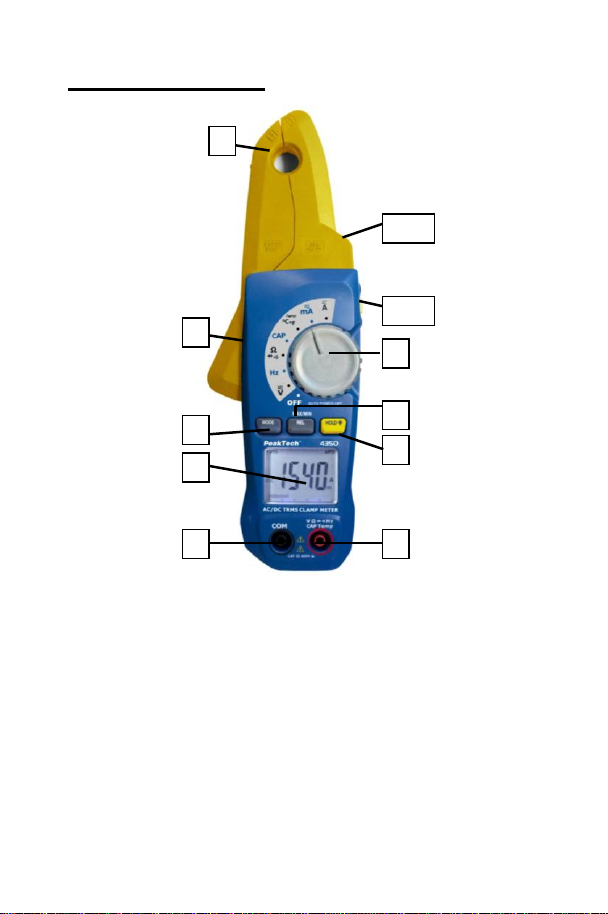

5. Bedienelemente und Anschlüsse am Gerät
10 9 8 7 6 111
2
3
4
5
1. Zange
2. Zangenöffner
3. MODE-Taste
4. 3 5/6-stellige LCD-Anzeige
5. COM-Eingangsbuchse
6. V//Hz/Temp – Eingangsbuchse
7. Taste für DATA-HOLD / Hintergrundbeleuchtung
8. Taste für MIN/MAX und Relativwertmessfunktion
9. Funktions-/Bereichswahlschalter
10. Taste für Messstellenbeleuchtung
11. Lampe der Messstellenbeleuchtung
-9-
COM-Eingangsbuchse
Zum Anschluss der schwarzen Prüfleitung bei allen
Messfunktionen, ausgenommen Strommessungen
V/Hz/-Eingangsbuchse
Zum Anschluss der roten Prüfleitung bei Spannungs-, Frequenz-,
Kapazitäts- und Widerstandsmessungen, sowie für die
Durchgangs- und Diodenprüffunktionen des Gerätes.
LCD-Anzeige
Messwertanzeige mit automatischer Anzeige der
Funktionssymbole und Balkengrafik
Bereichs-/Funktionswahlschalter
Zur Wahl der Messfunktion und des gewünschten Bereiches
(Strommessung)
HOLD/Backlight-Taste
Die Hold/Backlight Taste dient zur Aktivierung der
Messwerthaltefunktion durch einmaliges betätigen. Der aktuelle
Messwert wird in der Anzeige festgehalten, bis die Taste erneut
betätigt wird. Halten Sie die Taste hingegen 2 Sekunden gedrückt,
wird die Hintergrundbeleuchtung der LCD-Anzeige aktiviert. Diese
erlischt nach ca. 20 Sekunden automatisch.
MIN/MAX-Taste
Die Min/Max-Taste dient zur Aktivierung der Minimalwert- oder
Maximalwerthaltefunktion. Betätigen Sie die Taste einmal, um nur
den höchsten Messwert in der Anzeige zu halten. Fällt dieser Wert
wieder ab, bleibt dennoch die höchste Anzeige im Display.
Betätigen Sie die Taste nochmals um nur den geringsten
Messwert in der Anzeige zu halten. Steigt dieser während der
Messung wieder, bleibt dennoch der Minimalwert in der Anzeige
bestehen.
-10-
REL-Taste
Für Relativwertmessungen. Zur Speicherung des angezeigten
Messwertes als Referenzwert. Bei Relativwertmessungen
entspricht der angezeigte Messwert immer dem Differenzwert
zwischen dem gespeicherten und dem gemessenen Signal. Bei
einem gespeicherten Referenzwert von 24 V z. B. und einem
aktuellen Messwert von 12,5 V würde in der LCD-Anzeige die
Messwertanzeige –11.50 V erscheinen. Ist der gemessene Wert
mit dem gespeicherten Referenzwert identisch, zeigt die LCDAnzeige den Wert 0. Die Taste dient gleichzeitig der
Nulleinstellung bei DCA-Messungen.
Transformatorzange
Zur Messung von Gleich- und Wechselströmen.
Zangenöffner
Zum Öffnen der Zange. Beim Loslassen des Zangenöffners wird
Die Zange automatisch wieder geschlossen.
-11-
6. Messbetrieb
ACHTUNG! Vor Aufnahme des Messbetriebes Gerät und Zubehör
auf eventuelle Beschädigungen kontrollieren. Prüfleitungen auf
Knicke und/oder blanke Drähte überprüfen. Bei Anschluss an das
Zangenmessgerät Prüfleitungen auf festen Sitz in den
Anschlussbuchsen überprüfen. Bestehen Zweifel am
einwandfreien Zustand des Gerätes oder Zubehörs, keine
Messungen vornehmen und das Gerät durch Fachpersonal
überprüfen lassen.
6.1. Spannungsmessungen
1. Messschaltung spannungslos schalten und Kondensatoren
entladen.
2. Spannungsmessfunktion (V ) mit dem Funktions-
wahlschalter wählen.
3. Mit der MODE-Taste zwischen AC und DC wählen.
4. Schwarze Prüfleitung an den COM-Eingang des Gerätes
anschließen.
5. Rote Prüfleitung an den V/-Eingang anschließen und beide
Prüfleitungen über die zu messende Spannungsquelle
anlegen. Betriebsspannung wieder an die Messschaltung
anlegen und Messwert in der LCD-Anzeige ablesen.
ACHTUNG! Maximal zulässige Eingangsspannung von 600 V
AC/DC nicht überschreiten. Bei Überschreitung besteht die Gefahr
schwerer Verletzungen durch Stromschlag und/oder die Gefahr
der Beschädigung des Gerätes. Ein maximaler
Spannungsunterschied von 600 V zwischen dem COM-Eingang
und Erde darf nicht überschritten werden.
-12-
6.2. Strommessungen
ACHTUNG! Die Transformatorzange ist für Strommessungen mit
einem maximalen Spannungsunterschied von 240 V zwischen
dem zu messenden Leiter und Massepotential ausgelegt.
Strommessungen an Leitern mit einem höheren
Spannungsunterschied in Bezug auf Masse können zur
Beschädigung des Zangenmessgerätes, der Messschaltung
und/oder Verletzungen des Bedieners führen. Vor dem Öffnen der
Zange zur Aufnahme des zu messenden Stromleiters alle
Prüfleitungen von den Eingängen des Zangenmessgerätes
abziehen.
Die Transformatorzange ist bis max. 240 V (max. für 1 Minute)
gegen Überlast geschützt. Keine unbekannten Stromgrößen
messen! Maximal zulässigen Messstrom auf keinen Fall
überschreiten!
1. Abhängig von der gewünschten Messfunktion, Funktions-/
Bereichs-Wahlschalter in Stellung mA bzw. A drehen.
2. Mit der MODE-Taste zwischen AC und DC wählen. Bei
Gleichstrommessung (DCA): REL-Taste drücken, um die
Anzeige auf 00.00 zu setzen.
3. Zange mit dem Zangenöffner öffnen und zu messenden Leiter
in die Zange nehmen. Zange durch Loslassen des Zangen-
öffners schließen. Darauf achten, dass die Zange vollständig
schließt.
4. Messwert in der LCD-Anzeige des Zangenmessgerätes
ablesen. Für genaue Messergebnisse sollte darauf geachtet
werden, dass sich der Leiter mittig in der Zange befindet und
der entsprechende Messbereich gewählt ist.
5. Nach erfolgter Messung Zange öffnen und vom Leiter
entfernen.
-13-
6.3. Widerstandsmessungen
ACHTUNG!
Widerstandsmessungen oder Durchgangsprüfungen an
spannungsführenden Bauteilen oder Schaltungen können zur
Beschädigung des Zangenmessgerätes, des Bauteiles bzw. der
Schaltung und/oder Verletzungen des Anwenders führen.
Widerstandsmessungen nur an spannungsfreien
Schaltungen bzw. Bauteilen vornehmen! Die
Widerstandsschaltung des Gerätes ist mit einer elektronischen
Überlastschutzschaltung abgesichert. Eine Beschädigung des
Gerätes ist daher unwahrscheinlich, aber nicht völlig
auszuschließen. Dies gilt auch für die Gefahr eines elektrischen
Stromschlages bei unsachgemäßem Gebrauch des Gerätes.
Zur Messung wie beschrieben verfahren:
1. Zu messenden Widerstand bzw. zu messende Schaltung
spannungslos schalten und Kondensatoren in der Schaltung
entladen.
ACHTUNG! Widerstandsmessungen an spannungsführenden
Bauteilen können bei Überschreitung des max. Überlastschutzes
von 250 V AC/DC das Gerät beschädigen.
2. Schwarze Prüfleitung an den COM-Eingang und rote
Prüfleitung an den V/-Eingang anschließen.
3. Funktionswahlschalter in Stellung „“ drehen.
4. Prüfleitungen über den zu messenden Widerstand anlegen
(vorher sicherstellen, dass Widerstand spannungslos ist.)
5. Widerstandswert in der LCD-Anzeige ablesen. Bei offenen
Widerständen erscheint in der LCD-Anzeige das
Überlastsymbol OL.
6. Nach beendeter Messung, Prüfleitungen von der
Messschaltung und den Eingängen des Zangenmessgerätes
abziehen.
-14-
Hinweis
Der Eigenwiderstand der Prüfleitungen kann bei Messungen von
geringen Widerständen die Genauigkeit der Messung negativ
beeinträchtigen. Der Eigenwiderstand üblicher Prüfleitungen liegt
zwischen 0,1 und 0,2 .
Zur genauen Bestimmung des Eigenwiderstandes, Prüfleitungen
an die Eingangsbuchsen des Zangenmessgerätes anschließen
und Prüfleitungen kurz-schließen. Der angezeigte Messwert
entspricht dem Eigenwiderstand der Prüfleitungen und muss vom
Messergebnis abgezogen werden.
6.4. Durchgangsprüffunktion
ACHTUNG! Messungen nur an spannungsfreien Schaltungen
bzw. Bauteilen vornehmen (siehe auch Widerstandsmessungen)!
Zur Messung der Durchgängigkeit von Bauteilen wie beschrieben
verfahren:
1. Funktionswahlschalter in Stellung / /°))) drehen.
Schwarze Prüfleitung an den COM-Eingang und rote
Prüfleitung an den V/-Eingang anschließen.
2. Mit der MODE-Taste °))) auswählen.
3. Prüfleitungen über das zu messende Bauteil anlegen (vorher
sicherstellen, dass Bauteil spannungslos ist).
4. Bei Widerständen unter 50 (Bauteil durchgängig) ertönt ein
Summton.
5. Nach Beendigung der Messung, Prüfleitungen vom Bauteil
und den Eingängen des Zangenmessgerätes abziehen.
-15-
6.5. Diodentest
ACHTUNG! Messungen nur an spannungsfreien Schaltungen
bzw. Bauteilen vornehmen (siehe auch Widerstandsmessungen)!
Zur Messung wie beschrieben verfahren:
1. Funktionswahlschalter in Stellung / /°))) drehen.
2. Mit der MODE-Taste auswählen.
3. Schwarze Prüfleitung an den COM-Eingang und rote
Prüfleitung an den V/-Eingang anschließen.
4. Rote Prüfleitung an Anodenseite, schwarze Prüfleitung an
Kathodenseite der Diode anlegen.
5. Spannungsabfall in der LCD-Anzeige ablesen. Der
Spannungsabfall für Siliziumdioden beträgt typisch 0,7 V, für
Germanium-Dioden 0,4 V. Bei falsch gepolten Prüfleitungen
und bei offener Diode wird in der LCD-Anzeige „OL“
angezeigt.
6. Nach beendeter Messung Prüfleitungen vom Bauteil und den
Eingängen des Zangenmessgerätes abziehen.
-16-
6.6. Kapazitätsmessungen
ACHTUNG! Kondensatoren können sehr hohe Spannungen
speichern. Kondensator vor der Messung daher unbedingt
entladen. Dazu einen Widerstand von 100 k über die
Kondensatoranschlüsse legen. Den Kontakt bzw. die Berührung
mit blanken Drähten unbedingt vermeiden (Verletzungsgefahr
durch elektrischen Schock!). Der Versuch, unter Spannung
stehende Kondensatoren zu messen, kann zur Beschädigung des
Zangenmessgerätes führen.
Kapazität wie beschrieben messen:
1. Messschaltung spannungslos schalten und alle
Kondensatoren entladen.
2. Funktionswahlschalter auf Kapazitätsbereich (CAP) stellen.
3. Schwarze Prüfleitung an den COM-Eingang und rote
Prüfleitung an den V/-Eingang anschließen. Bei polarisierten
Kondensatoren unbedingt Polarität beachten. Rote Prüfleitung
an Plusanschluss (+), schwarze Prüfleitung an
Minusanschluss (-) des Kondensators anlegen.
4. Kapazitätswert in der LCD-Anzeige ablesen.
Hinweis:
Mit Restspannung behaftete Kondensatoren und Kondensatoren
mit schlechtem Isolationswiderstand können das Messergebnis
negativ beeinträchtigen.
5. Nach beendeter Messung, Prüfleitungen vom Kondensator
und den Eingängen des Messgerätes abziehen.
-17-
6.7. Frequenzmessungen
Zur Messung wie beschrieben verfahren:
1. Funktionswahlschalter in Stellung "Hz" drehen.
2. Schwarze Prüfleitung an den COM-Eingang und rote
Prüfleitung an den V//Hz-Eingang anschließen.
3. Messspitzen der Prüfleitungen über das entsprechende
Bauteil bzw. die entsprechende Schaltung anschließen.
4. Frequenz in der LCD-Anzeige des Zangenmessgerätes
ablesen.
5. Nach beendeter Messung, Prüfleitungen von der
Messschaltung und den Eingängen des Messgerätes
abziehen.
6.8. Temperaturmessungen
Zur Messung von Temperaturen wie beschrieben verfahren:
1. Funktionswahlschalter in Stellung °C/°F drehen. Adapter für
Thermokopplungsmesssonde in die V/-Buchse (+) und die
COM-Buchse (-) entsprechend der Polungsmarkierung auf
dem Adaptereinstecken.
2. Typ-K Thermokopplungsmesssonde an den Adapter
anschließen.
3. Mit der MODE-Taste zwischen °C und °F wählen.
4. Mit der Messsonde die Temperatur des gewünschten
Objektes messen und Temperaturwert in der LCD-Anzeige
ablesen.
-18-
7. Auswechseln der Batterie
Bei Aufleuchten des Batteriesymbols sind die Batterien verbraucht
und müssen baldmöglichst ersetzt werden. Zum Auswechseln der
Batterien wie beschrieben verfahren:
1. Zangenmessgerät ausschalten und alle Prüfleitungen von den
Eingängen des Gerätes und der Messschaltung abziehen.
2. Schraube im Batteriefachdeckel mit einem Schraubendreher
lösen und Batteriefachdeckel abnehmen.
3. Batterien aus dem Batteriefach entnehmen u. durch neue
1,5V AAA (UM-4) Batterien ersetzen.
4. Batteriefachdeckel wieder auflegen und mit Schraube
sichern.
ACHTUNG! Verbrauchte Batterien ordnungsgemäß entsorgen.
Verbrauchte Batterien sind Sondermüll und müssen in die dafür
vorgesehenen Sammelbehälter gegeben werden.
Nehmen Sie das Gerät nie in Betrieb, wenn es nicht völlig
geschlossen ist.
-19-
7.1. Hinweise zum Batteriegesetz
Im Lieferumfang vieler Geräte befinden sich Batterien, die. z. B.
zum Betrieb von Fernbedienungen dienen. Auch in den Geräten
selbst können Batterien oder Akkus fest eingebaut sein. Im
Zusammenhang mit dem Vertrieb dieser Batterien oder Akkus
sind wir als Importeur gemäß Batteriegesetz verpflichtet, unsere
Kunden auf folgendes hinzuweisen:
Bitte entsorgen Sie Altbatterien, wie vom Gesetzgeber
vorgeschrieben - die Entsorgung im Hausmüll ist laut
Batteriegesetz ausdrücklich verboten-, an einer kommunalen
Sammelstelle oder geben Sie sie im Handel vor Ort kostenlos ab.
Von uns erhaltene Batterien können Sie nach Gebrauch bei uns
unter der auf der letzten Seite angegeben Adresse unentgeltlich
zurückgeben oder ausreichend frankiert per Post an uns
zurücksenden.
Schadstoffhaltige Batterien sind mit einem Zeichen, bestehend
aus einer durchgestrichenen Mülltonne und dem chemischen
Symbol (Cd, Hg oder Pb) des für die Einstufung als
schadstoffhaltig ausschlaggebenden Schwermetalls versehen:
1. „Cd" steht für Cadmium.
2. „Hg" steht für Quecksilber.
3. „Pb" steht für Blei.
-20-
8. Wartung
Die Abnahme der rückseitigen Gehäusehälfte sowie Wartungsund Reparaturarbeiten am Gerät dürfen nur von qualifizierten
Fachkräften vorgenommen werden.
Zur Reinigung des Gehäuses nur ein weiches, trockenes Tuch
ver-wenden. Gehäuse niemals mit Lösungsmitteln oder
scheuerstoff-haltigen Reinigungsmitteln reinigen.
Alle Rechte, auch die der Übersetzung, des Nachdruckes und der
Vervielfältigung dieser Anleitung oder Teilen daraus, vorbehalten.
Reproduktionen jeder Art (Fotokopie, Mikrofilm oder ein anderes
Verfahren) nur mit schriftlicher Genehmigung des Herausgebers
gestattet.
Letzter Stand bei Drucklegung. Technische Änderungen des
Gerätes, welche dem Fortschritt dienen, vorbehalten.
Hiermit bestätigen wir, dass das Gerät die in unseren Unterlagen
genannten Spezifikationen erfüllt und werkseitig kalibriert geliefert
wird. Eine Wiederholung der Kalibrierung nach Ablauf von 1 Jahr
wird empfohlen.
© PeakTech® 12/2018/MP/Mi
-21-
1. Safety Precautions
This product complies with the requirements of the following
European Community Directives: 2014/30/EU (Electromagnetic
Compatibility) and 2014/35/EU (Low Voltage) as amended by
2014/32/EC (CE-Marking). Overvoltage category III 600V;
pollution degree 2.
CAT I: For signal level, telecommunication, electronic with
CAT II: For local level, appliances, main wall outlets, portable
CAT III: Distribution level, fixed installation, with smaller transient
CAT IV: Units and installations, which are supplied overhead
To ensure safe operation of the equipment and eliminate the
danger of serious injury due to short-circuits (arcing), the following
safety precautions must be observed.
Damages resulting from failure to observe these safety
precautions are exempt from any legal claims whatever.
* Do not use this instrument for high-energy industrial
* Do not exceed the maximum permissible input ratings (danger
* The meter is designed to withstand the stated max voltages. If
* Disconnect test leads or probe from the measuring circuit
* To avoid electric shock, disconnect power to the unit under
small transient over voltage
equipment
overvoltages than CAT IV.
lines, which are stand in a risk of persuade of a
lightning, i.e. main-switches on current input,
overvoltage-diverter, current use counter.
installation measurement.
of serious injury and/or destruction of the equipment).
it is not possible to exclude without that impulses, transients,
disturbance or for other reasons, these voltages are exceeded
a suitable prescale (10:1) must be used.
before switching modes or functions.
test and discharge all capacitors before taking any resistance
measurements.
-22-
* Check test leads and probes for faulty insulation or bare wires
before connection to the equipment.
* To avoid electric shock, do not operate this product in wet or
damp conditions. Conduct measuring works only in dry
clothing and rubber shoes, i. e. on isolating mats.
* Never touch the tips of the test leads or probe.
* Comply with the warning labels and other info on the
equipment.
* Always start with the highest measuring range when
measuring unknown values.
* Do not subject the equipment to direct sunlight or extreme
temperatures, humidity or dampness.
* Do not subject the equipment to shocks or strong vibrations.
* Do not operate the equipment near strong magnetic fields
(motors, transformers etc.).
* Keep hot soldering irons or guns away from the equipment.
* Allow the equipment to stabilize at room temperature before
taking up measurement (important for exact measurements).
* Do not input values over the maximum range of each
measurement to avoid damages of the meter.
* Do not turn the rotary function switch during measurement,
otherwise the meter could be damaged.
* Use caution when working with voltages above 35V DC or
25V AC. These Voltages pose shock hazard.
* Replace the battery as soon as the battery indicator appears.
With a low battery, the meter might produce false reading that
can lead to electric shock and personal injury.
* Fetch out the battery when the meter will not be used for long
period.
* Periodically wipe the cabinet with a damp cloth and mid
detergent. Do not use abrasives or solvents.
* The meter is suitable for indoor use only
* Do not operate the meter before the cabinet has been closed
and screwed safely as terminal can carry voltage.
* Do not store the meter in a place of explosive, inflammable
substances.
* Do not modify the equipment in any way
* Opening the equipment and service- and repair work must
only be performed by qualified service personnel
* Measuring instruments don’t belong to children hands.
-23-
Cleaning the cabinet
Clean only with a damp, soft cloth and a commercially available
mild household cleanser. Ensure that no water gets inside the
equipment to prevent possible shorts and damage to the
equipment.
1.1. Safety information
However, electrical noise or intense electromagnetic fields in the
vicinity of the equipment, may disturb the measurement circuit.
Measuring instruments will also respond to unwanted signals that
may be present within the measurement circuit. Users should
exercise care and take appropriate precautions to avoid
misleading results when making measurement in the presence of
electromagnetic interference.
Caution! Refer to accompanying documents.
Caution! Risk of electric shock.
Equipment protected throughout by double insulation
(class II)
Alternating current
Direct current
Ground
2. Introduction
2.1. Unpacking and inspection
Upon removing your new digital clamp meter from its packing, you
should have the following items:
Digital clamp meter, Test lead set; 9-V battery (installed in meter),
carrying case, Instruction manual, Thermocouple
If any of the above items are missing or are received in a
damaged condition, please contact the distributor from whom you
purchased the unit.
-24-
3. Specifications
Display
3 4/5-digits, 14 mm
large LCD, maximum reading
4999 with function and units
sign annunciators; 51 segment
analogue bar graph
Polarity indication
Automatic, positive implied,
negative indicated
Overrange
Indication
"OL" is displayed
Low battery
Indication
Battery symbol is displayed
when the battery voltage drops
below accurate operating level
Display update
Rate
2/Sec nominal and 20/sec
analog display
Auto Power off
30 minutes
Operating environment
-10°C ... +50°C (-14°F ...
+120°F); <80% RH
Storage environment
-20°C ... +60° C (-4°F ...
+140°F); <80% RH with
battery removed from meter
Altitude
3000 m
Power
2 x 1,5 V AAA Batteries (UM-
4)
Jaw opening
Capability
19 mm conductor
Size (HxWxD)
75 x 220 x 37 mm
Weight
240 g
-25
3.1. Maximum input values
Function
Max. Input
A AC, D CA
80 A/240 V DC/AC
rms
V DC, V AC
600 V DC/AC
Resistance, diode, continuity test,
frequency, work cycle, capacity
250 V DC/AC
Temperature (°C/°F)
250 V DC/AC
Ranges
Resolution
Accuracy
500mV
100 µV
0,8% rdg. + 5 dgt.
5 V
1 mV
1,0% rdg. + 3 dgt.
50 V
10 mV
500 V
100 mV
600 V
1 V
2,0% rdg. + 3 dgt.
Range
Resolution
Accuracy
500 mV
100 µV
1,0% rdg. + 15 dgt.
5 V
1 mV
1,5% rdg. + 5 dgt.
50 V
10 mV
500 V
100 mV
600 V
1 V
2,0% rdg. + 8 dgt.
Range
Resolution
Accuracy
5000 mA
1 mA
2,8% v.M. + 30 dgt.
80 A
100 mA
3,0% v.M. + 8 dgt.
4. Specifications
4.1. DC Volts
Overload protection: 600V DC/AC
Input Impedance: 10 MΩ
4.2. AC Volts (True RMS)
Overload protection: 600 V DC/AC
Frequency range: 50 ~ 400 Hz
Input Impedance: 10 MΩ
4.3. DC Current
Overload protection: 80 A
-26-
rms
rms
4.4. AC Current (True RMS)
Range
Resolution
Accuracy
5000 mA
1 mA
2,8% v.M. + 25 dgt.
80 A
100 mA
3,0% v.M. + 8 dgt.
Range
Resolution
Accuracy
500
100 m
1,0% rdg. + 4 dgt.
5 k
1
1,5% rdg. + 2 dgt.
50 k
10
500 k
100
5 M
1 k
2,5% rdg. + 5 dgt.
50 M
10 k
3,5% rdg. + 5 dgt.
Range
Resolution
Accuracy
5 nF
1 pF
5,0% rdg. + 30 dgt
50 nF
10 pF
5,0% rdg. + 20 dgt
500 nF
100 pF
3,0% rdg. + 5 dgt
5 µF
1 nF
50 µF
10 nF
500 µF
100 nF
5,0% rdg. + 5 dgt
Overload protection: 80 A
Frequency range: 50/60 Hz
4.5. Resistance
Overload protection: 250 V AC/DC
4.6. Capacitance
Overload protection: 250 V AC/DC
-27-
4.7. Frequency
Range
Resolution
Accuracy
Sensitivity
5 Hz
1 mHz
1,2% v.M. + 3 dgt.
>15V
eff
50 Hz
10 mHz
500 Hz
100 mHz
5 kHz
1 Hz
50 kHz
10 Hz
500 kHz
100 Hz
5 MHz
1 kHz
10 MHz
10 kHz
1,5% v.M. + 3 dgt.
Range
Resolution
Accuracy
-20 ... + 760°C
0,1°C
2,0% rdg. + 3°C
- 4... +1400°F
0,1°F
2,0% rdg. + 3°C
Audible Threshold
Test current
< 50
<1,0 mA
Test current
Open circuit voltage
max. 1,5 mA
3,0 V
Overload protection: 250 V AC/DC
4.8. Temperature
Overload protection: 250 V DC/AC
4.9. Continuity
Overload protection: 250 V DC/AC
4.10. Diode test
Overload protection: 250 V AC/DC
-28-
rms
rms
5. Instrument Layout
10 9 8
7
6
11
1 2 3
4
5
1. Current Clamp
2. Clamp Trigger
3. MODE-button
4. LCD-display
5. Backlight
6. V//Hz/Temp – input socket
7. DATA-HOLD/Backlight – button
8. Button for MIN/MAX and Relative measuring function
9. Rotary function switch
10. Button for measuring point illumination
11. Lamp of the measuring point illumination
-29-
COM Terminal
This is the negative (ground) input for all measurement modes
except current. Connection is made to it using the black test leads.
V/Hz/ Input Terminal
This is the positive input terminal for voltage, capacitance,
frequency, ohms and diode measurements. Connection is made
to it using the red test lead.
Display
The display indicates the measured value of a signal, function
mode symbols and bargraph.
Function/Range selector rotary switch
This rotary switch selects the function and selects the desired
range (current measurements).
Hold/Backlight Button
The Hold / Backlight key is used to activate the data hold function
by pressing the key once. The current measured value is retained
in the display until the button is pressed again. Keep the button
pressed for a 2 seconds and the backlight of the LCD display is
activated. This turns off automatically after about 20 seconds.
MIN / MAX Key
The Min / Max key is used to activate the minimum or maximum
value holding function. Press the button once to hold only the
highest reading in the display. If this value falls, still the highest
indication remains on the display. Press it again to keep the
smallest reading in the display. If this reading increases during the
measurement again, still the minimum value remains in the
display.
-30-
REL- Button
Press ZERO button to enter the relative mode, the ZERO
annunciator turns on, zero the display and store the displayed
reading as a reference value. Press and hold down the ZERO
button for 2 seconds to exit the relative mode.
In the relative mode the value shown on the LCD is always The
difference between the stored reference value and the present
reading. For example, if the reference value is 24.000 V and the
present reading is 12,50 V the display will indicate –11,50 V. If the
new reading is the same as the reference value, the display will be
zero. This feature also is made as DCA ZERO adjustment.
Transformer jaws
Pick up the AC or DC current flowing through the conductor.
Trigger
Press the lever to open the transformer. When the lever is
released, the jaws will close again.
-31-
6. How to make measurements
Before making any measurements read safety precautions.
Always examine the instrument and accessories used with the
instrument for damage, contamination (excessive dirt, grease, etc)
and defects. Examine the test leads for cracked or frayed
insulation and make sure the lead plugs fit snugly into the
instrument terminals. If any abnormal conditions exist, do not
attempt to make any measurements.
6.1. Voltage measurements
1. Turn off power to the device under test and discharge all
capacitors.
2. Plug the black test lead into the COM input jack on the meter
and connect the test lead tip to a grounded point (the
reference point for measurement of voltage).
3. Select the voltage measurement position (V ) with the
function switch.
4. Select AC or DC voltage by pressing the MODE-button.
WARNING!
To avoid possible electric shock, instrument damage and/or
equipment damage, do not attempt to take any voltage
measurements if the voltage is above 600 V AC/DC are the
maximum voltages that this instrument is designed to measure.
The “COM” terminal potential should not exceed 600 V measured
to ground.
4. Plug the red test lead into the V/-Input jack on the meter and
connect the circuit where a voltage measurement is required.
Voltage is always measured in parallel across a test point.
5. Turn on power the circuit/device to be measured and make
the voltage measurement reduce the range setting if set too
high until a satisfactory reading is obtained.
-32-
6.2. Current Measurements
WARNING! These Snap-arounds are designed to take current
measurements on circuits with a maximum voltage difference of
240 V AC between any conductor and ground potential. Using the
snap-around for current measurements on circuits above this
voltage may cause electric shock, instrument damage and/or
damage to the equipment under test. Before measuring current
make certain that the test leads are removed from the instrument.
The snap-around is overload protected up to 240 V AC for up to 1
Min. Do not take current readings on circuits where the maximum
current potential is not known. Do not exceed the maximum
current that this instrument is designed to measure.
1. Set Function Switch to mA or A position.
2. Select the AC or DC-function by pressing the MODE-button.
If you want to measure DCA, press the REL-button to set the
display to 00.00.
3. Press the trigger to open the transformer jaws and clamp
them around a conductor. Jaws should be completely closed
before taking a reading.
4. The most accurate reading will be obtained by keeping the
conductor across centre of the transformer jaws.
5. The reading will be indicated on the display.
6. Reduce the range setting if too high until a satisfactory best
resolution reading it obtained.
-33-
6.3. Resistance measurements
WARNING! Attempting resistance or continuity measurements on
live circuits can cause electric shock, damage to the instrument
and damage to the equipment under test. Resistance
measurements must be made on de-energized circuits only for
maximum personal safety. The electronic overload protection
installed in this instrument will reduce the possibility of damage to
the instrument but not necessarily avoid all damage or shock
hazard.
1. Turn off any power to the resistor to be measured. Discharge
capacitors. Any voltage present during a resistance
measurement will cause inaccurate readings and could
damage the meter if exceeding the overload protection of 250
V DC or AC.
2. Insert the black and red test leads into the COM and V/ input
terminals respectively.
3. Select the desired ohm () range.
4. Select Ω by pressing MODE-button
5. Connect the black and red test probe tips to the circuit or
device under test, making sure it is de-energized first.
6. Open circuits will be displayed as an overload condition (OL)
7. Test lead resistance can interfere when measuring low
resistance readings and should be subtracted from resistance
measurements for accuracy. Select lowest resistance range
and make the test leads short together.
The display value is the test lead resistance to be subtracted.
8. After completing measurement, disconnect the test leads.
-34-
6.4. Continuity testing
CAUTION!
Measurements must only be made with the circuit power OFF.
1. Select the Ω/ /°))) position by turning the rotary selector
switch.
2. Select °))) by pressing MODE-button.
3. Follow step 2 and 5 as for resistance measurements.
4. An audible tone will sound for resistance less than approx. 50
. After all measurements are completed, disconnect the test
leads from the circuit and from the input terminals.
6.5. Diode testing
CAUTION!
Measurements must only be made with the circuit power OFF.
1. Set the rotary selector switch to the Ω/ /°))) position.
2. Select by pressing MODE-button
3. Follow steps 2 and 5 as for resistance measurements.
4. The red test lead should be connected to the anode and the
black lead to the cathode. For a silicon diode, the typical
forward voltage should be about 0,7 V or 0.4 V for a
germanium diode.
5. If the diode is reverse biased or there is an open circuit the
display shows “OL”.
-35-
6.6. Capacitance measurement
CAUTION!
Measurements must only be made with the circuit power OFF.
WARNING!
Capacitors can be carry very high voltages. Before measurement
discharge the capacitor. To measure a charged capacitor could
damage the clamp meter.
1. Turn off power to the device under test and discharge all
capacitors.
2. Discharge all voltage from the capacitor before measuring its
capacitance value.
Note: A safe way to discharge a capacitor is to connect a 100
k resistor across the two capacitor leads.
3. Set the rotary selector switch to the capacitance range (CAP).
4. Plug the black and red test leads into the COM and V/ input
terminals respectively.
5. Touch the probes to the capacitor. Always observe polarity
makings when measuring pobrized capacitors.
Note:
Capacitors with residual voltage and capacitors with poor
insulation resistance affect a negative test result.
6. Read capacitance value directly from the display.
7. After completing the measurement, disconnect the test leads
from the instrument.
-36-
6.7. Frequency measurements
1. Set the rotary selector switch to the Hz position.
2. Plug the black and red test leads into the COM and Hz input
terminals respectively.
3. Determine that the amplitude level of the signal to be
measured is not greater than the input voltage limit (250 V
AC/DC). The signal amplitude must also be greater than the
sensitivity level.
4. Attach the probe tips to the points across which the frequency
is to be measured, and read the result directly from the
display.
5. Disconnect the test leads from the instrument.
6.8. Temperature measurements
1. Set the function switch to °C/°F position. The meter
automatically defaults to °C range.
2. Insert the meter´s white temperature adaptor into the V/-
input terminal and the COM-terminal. Ensure that the minus
marking at the adaptor is inserted into the COM-terminal and
the plus-marking is inserted into the V/-input terminal.
3. To change the measuring unit from °C to °F press the MODE-
button to select the °F unit.
4. Connect the K-type probe into the meter adaptor and measure
the temperature of the apparatus or area required.
5. Read the temperature directly from the display.
-37-
7. Replacing the battery
WARNING!
To avoid electrical shock, disconnect the test leads and any input
signals before replacing the battery. Replace only with same type
of battery.
This meter is powered by 3 x 1,5 V AAA batteries. When the
meter displays the battery symbol the batteries must be replaced
to maintain proper operation. Use the following procedure to
replacing the battery.
1. Disconnect test leads from any live source, turn the rotary
switch to OFF and remove the test leads from the input
terminals.
2. The battery cover is secured to the bottom case by a screw.
Using a screwdriver, remove the screw from the battery cover
and remove the battery cover.
3. Remove the batteries and replace with new equivalent
batteries.
4. Replace the battery cover and reinstall the screw.
Note: Batteries which are used up, dispose duly. Used up
batteries are hazardous and must be given in the for this being
supposed collective container.
-38-
7.1. Notification about the Battery Regulation
The delivery of many devices includes batteries, which for
example serve to operate the remote control. There also could be
batteries or accumulators built into the device itself. In connection
with the sale of these batteries or accumulators, we are obliged
under the Battery Regulations to notify our customers of the
following:
Please dispose of old batteries at a council collection point or
return them to a local shop at no cost. The disposal in domestic
refuse is strictly forbidden according to the Battery Regulations.
You can return used batteries obtained from us at no charge at
the address on the last side in this manual or by posting with
sufficient stamps.
Contaminated batteries shall be marked with a symbol consisting
of a crossed-out refuse bin and the chemical symbol (Cd, Hg or
Pb) of the heavy metal which is responsible for the classification
as pollutant:
1. "Cd" means cadmium.
2. "Hg" means mercury.
3. "Pb" stands for lead.
-39-
8. Maintenance
Maintenance consists of periodic cleaning and battery
replacement. The exterior of the instrument can be cleaned with a
dry clean cloth to remove any oil, grease or grime. Never use
liquid solvents or detergents.
Repairs or servicing not covered in this manual should only be
performed by qualified service personnel.
All rights, also for translation, reprinting and copy of this manual or
parts are reserved. Reproductions of all kinds (photocopy,
microfilm or other) only by written permission of the publisher.
This manual considers the latest technical knowing. Technical
changings which are in the interest of progress, reserved.
We herewith confirm that the units are calibrated by the factory
according to the specifications as per the technical specifications.
We recommend to calibrate the unit again, after 1 year.
© PeakTech® 12/2018/MP/Mi
PeakTech Prüf- und Messtechnik - GmbH – Gerstenstieg 4 –
DE-22926 Ahrensburg / Germany
+49-(0) 4102-97398 80 +49-(0) 4102-97398 99
info@peaktech.de www.peaktech.de
Loading...
