PeakTech 4250, 4300 Operation Manual

PeakTech

®

4250 / 4300

Bedienungsanleitung /

Operation manual

AC/DC – Zangenadapter /

Clamp Adapters

1. Sicherheitshinweise zum Betrieb des Gerätes

Diese Geräte erfüllen die EU-Bestimmungen 2004/108/EG (elektro­magnetische Kompatibilität) und 2006/95/EG (Niederspannung)
entsprechend der Festlegung im Nachtrag 2004/22/EG (CE­Zeichen). Überspannungskategorie II 1000 V (P 4300);
Überspannungskategorie II 300 V (P 4250); Verschmutzungsgrad

2.
CAT I: Signalebene, Telekommunikation, elektronische Geräte

mit geringen transienten Überspannungen

CAT II: Für Hausgeräte, Netzsteckdosen, portable Instrumente

etc.

CAT III: Versorgung durch ein unterirdisches Kabel;

Festinstallierte Schalter, Sicherungsautomaten,
Steckdosen oder Schütze

CAT IV: Geräte und Einrichtungen, welche z.B. über Freileitungen

versorgt werden und damit einer stärkeren
Blitzbeeinflussung ausgesetzt sind. Hierunter fallen z.B.
Hauptschalter am Stromeingang, Überspannungsableiter,
Stromverbrauchszähler und Rundsteuerempfänger

Zur Betriebssicherheit des Gerätes und zur Vermeidung von
schweren Verletzungen durch Strom- oder Spannungsüberschläge
bzw. Kurzschlüsse sind nachfolgend aufgeführte
Sicherheitshinweise zum Betrieb des Gerätes unbedingt zu
beachten.
Schäden, die durch Nichtbeachtung dieser Hinweise entstehen,
sind von Ansprüchen jeglicher Art ausgeschlossen.

* Diese Geräte dürfen nicht in hochenergetischen Schaltungen

verwendet werden, sie sind geeignet für Messungen in Anlagen
der Überspannungskategorie II, entsprechend IEC 664

* Keine Leiter mit Spannungen über 1000 V DC oder 750 V ACeff

(P 4300) / 300 V DC oder 240 V ACeff (P 4250) in die Zange
nehmen.

- 1 –

* Diese Geräte können hohe Ströme bis 1000 A (P 4300);
60 A (P 4250) in Leitern messen, in denen gleichzeitig auch

hohe Spannungen vorkommen. Falsche Bedienung der Geräte
können daher u. U. zu schweren Verletzungen und Zerstörung
der Geräte führen.

* Beim Messen von blanken Leitern und Busschienen unbedingt

extreme Vorsicht walten lassen. Unbeabsichtigter Kontakt kann
einen elektrischen Schlag zur Folge haben

* Aufgrund der bestehenden Verletzungsgefahr sind Messungen

an blanken Leitern oder Leitern mit beschädigter Isolierung
nicht zulässig

* Nehmen Sie die Geräte nie in Betrieb, wenn es nicht völlig

geschlossen ist.

* Geräte, Prüfleitungen und sonstiges Zubehör vor

Inbetriebnahme auf eventuelle Schäden bzw. blanke oder
geknickte Kabel und Drähte überprüfen. Im Zweifelsfalle keine
Messungen vornehmen.

* Messarbeiten nur in trockener Kleidung und vorzugsweise in

Gummischuhen bzw. auf einer Isoliermatte durchführen.
* Warnhinweise an den Geräten unbedingt beachten.
* Bei unbekannten Messgrößen vor der Messung auf den

höchsten Messbereich umschalten.
* Geräte keinen extremen Temperaturen, direkter Sonnen-

einstrahlung, extremer Luftfeuchtigkeit oder Nässe aussetzen.
* Starke Erschütterung vermeiden.
* Geräte nicht in der Nähe starker magnetischer Felder (Motoren,

Transformatoren usw.) betreiben.
* Heiße Lötpistolen aus der unmittelbaren Nähe der Geräte

fernhalten.
* Vor Aufnahme des Messbetriebes sollten die Geräte auf die

Umgebungstemperatur stabilisiert sein (wichtig beim Transport

von kalten in warme Räume und umgekehrt)
* Überschreiten Sie bei keiner Messung den eingestellten

Messbereich. Sie vermeiden so Beschädigungen der Geräte.
* Ersetzen Sie die Batterie, sobald die LED für „LO BAT“

aufleuchtet. Mangelnde Batterieleistung kann unpräzise

Messergebnisse hervorrufen. Stromschläge und körperliche

Schäden können die Folge sein.

- 2 –

* Sollten Sie die Geräte für einen längeren Zeitraum nicht

benutzen, entnehmen Sie die Batterie aus dem Batteriefach.
* Säubern Sie die Gehäuse regelmäßig mit einem feuchten

Stofftuch und einem milden Reinigungsmittel. Benutzen Sie

keine ätzenden Scheuermittel.
* Diese Geräte ist ausschließlich für Innenanwendungen

geeignet.
* Vermeiden Sie jegliche Nähe zu explosiven und entflammbaren

Stoffen.
* Öffnen der Geräte und Wartungs – und Reparaturarbeiten

dürfen nur von qualifizierten Service-Technikern durchgeführt

werden.
* Geräte nicht mit der Vorderseite auf die Werkbank oder

Arbeitsfläche legen, um Beschädigung der Bedienelemente zu

vermeiden.
* Keine technischen Veränderungen an den Geräten vornehmen.

* - Messgeräte gehören nicht in Kinderhände –
Reinigung der Geräte

Geräte nur mit einem feuchten, fusselfreien Tuch reinigen. Nur
handelsübliche Spülmittel verwenden. Beim Reinigen unbedingt
darauf achten, dass keine Flüssigkeit in das Innere der Geräte
gelangt. Dies könnte zu einem Kurzschluss und zur Zerstörung der
Geräte führen.

2. Allgemeines

Bei diesen AC/DC-Zangenadaptern handelt es sich um
Messwandler, die Messungen bis 1000 A (P 4300)/ 60 A (P 4250)
AC oder DC mit einer Frequenz bis zu 400 Hz (P 4300) / 20 kHz (P

4250) in Verbindung mit einem Multimeter ermöglichen. Bei
Strommessungen unter Verwendung der Zangenadapter ist keine
Schaltungsunterbrechung bzw. entfernen der Isolation notwendig.

Die Zangenadapter sind mit einem Handschutz versehen, der ein
sicheres Arbeiten gewährleistet.

- 3 –

3. Technische Daten

3.1. Allgemeine Daten

max. Zangenöffnung: P 4250: 9 mm Ø
P 4300: 57 mm Ø oder 70 x 18 mm
Busschiene

Arbeitstemperaturbereich: 0° C...50° C bei < 70 % R.H.
Lagertemperaturbereich: -20° C...60° C, 0...80 % R.H.

Temperaturkoeffizient: 0.1 x (garantierte Genauigkeit)/° C bei

0...18° C, 28° C...50° C)
max. Höhe: 2000 m
Batteriezustandsanzeige: rote LED leuchtet auf
Spannungsversorgung: 9 V Batterie (NEDA 1604)
Batterielebensdauer: 100 Stunden typ.
Abmessungen: P 4250: 195 x 70 x 33 mm

(HxBxT) P 4300: 244 x 100 x 44 mm
Gewicht: ca. 250 g (P 4250)

ca. 520 g (P 4300)
Ausgang: Spiralkabel mit geraden

Bananensteckern

3.2. Elektrische Daten (bei 23° C ± 5° C, max. 70 % R.H.)

Bereich: max. 0 - 1000 A AC oder DC (P 4300)
max. 0 - 60 A AC oder DC (P 4250)

Ausgang: 0 - 1 Veff oder DC bei > 1 M

Eingangswiderstand

- 4 –

Übertragungsrate: 1 mV/10 mA (10 mA-20 A DC/ACeff)
1 mV/100 mA (20 A - 60 A DC/ACeff)
(P4250)
1 mV/1 A (P 4300)
Genauigkeit
System-Genauigkeit: Genauigkeit des Zangenadapters +
Genauigkeit des Multimeters

P 4250 :
Genauigkeit des Zangenadapters

DC A-Bereich:
1 mV/10 mA ± (1.5 % ± 5 mA) 10 mA ~ 20 A

1 mV/100 mA ± (2 % ± 20 mA) 100 mA ~ 40 A
± (4 % ± 0.3 A) 40 A ~ 60 A

AC A-Bereich:
1 mV/10 mA ± (2 % ± 5 mA) 10 mA ~ 10 A
(40 Hz ~ 2 kHz)
± (4 % ± 30 mA) 10 mA ~ 10 A
(2 kHz ~ 10 kHz)
± (6 % ± 30 mA) 10 mA ~ 10 A
(10 kHz ~ 20 kHz)
± (8 % ± 30 mA) 10 A ~ 15 A
(40 Hz ~ 20 kHz)

1 mV/100 mA ± (2 % ± 30 mA) 100 mA ~ 40 A
(40 Hz ~ 1 kHz)
± (4 % ± 30 mA) 100 mA ~ 40 A
(1 kHz ~ 2 kHz)
± (6 % ± 30 mA) 100 mA ~ 40 A
(3 kHz ~ 5 kHz)
± (8 % ± 0.3 A) 40 A ~ 60 A
(40 Hz ~ 5 kHz)

Lastwiderstand: 10 k typ.

- 5 -

P 4300:
Genauigkeit des Zangenadapters:

0 - 400 A DC: ± (1.5 % + 2 A)
400 A - 800 A DC: ± (2.5 % + 2 A)
800 A - 1000 A DC: ± (3.5 % + 3 A)

0 - 400 A AC (50 Hz ~ 60 Hz): ± (1.5 % + 2 A)
0 - 400 A AC (61 Hz ~ 400 Hz): ± (3.0 % + 2 A)
400 A ~ 1000 A (50 Hz ~ 60 Hz): ± (2.0 % + 3 A)
400 A ~ 1000 A (61 Hz ~ 400 Hz): ± (3.5 % + 3 A)

Überlastschutz: 1200 A für max. 60 Sek.

4. Messbetrieb

P 4250:

1. Schwarzen Bananenstecker in die COM-Buchse und roten

Bananenstecker in die V--Buchse eines Multimeters mit einem

minimalen Eingangswiderstand von 10 k anschließen.

2. Ein/Ausschalter von der OFF-Position auf den gewünschten

Bereich (1 mV/10 mA oder 1 mV/100 mA) einstellen. Die grüne

LED leuchtet zur Betriebsanzeige des Zangenadapters auf.

3. Für Strommessungen im Bereich bis 2 A, den 1 mV/10 mA-

Bereich beim Zangenadapter und den 200 mV AC-Bereich bei

Wechselstrommessungen bzw. 200 mV DC-Bereich bei

Gleichstrommessungen einstellen. Wenn der zu messende

Strom 2 A übersteigt, beim Zangenadapter den Bereich 1

mV/100 mA wählen.

4. Bei Gleichstrommessungen vor Beginn der Messung den
Nulleinstellungsknopf des Zangenadapters solange drücken,
bis die Anzeige “0” erscheint.

5. Zu messenden Leiter in die Zange nehmen und Messwert gem.

Punkt 3 ermitteln.

- 6 -

6. Im Bereich 1 mV/10 mA des Zangenadapters, muss die

Anzeige des Multimeters mit x10 multipliziert werden um den

gemessenen Wert in mA zu erhalten. Dies bedeutet, dass zum

Beispiel eine Anzeige von 10 mV des Multimeters einem

gemessenen Strom von 100 mA entspricht (10 x 10 = 100 mA).
Im Bereich 1 mV/100 mA muss die Anzeige des Multimeters mit

x 100 multipliziert werden um den gemessenen Wert in mA zu

er- halten. Dies bedeutet, dass zum Beispiel eine Anzeige von

5 mV des Multimeters einem gemessenen Strom von 500 mA

entspricht.
(5 x 100 = 500 mA).

P 4300:

1. Schwarzen Bananenstecker in die COM-Buchse und roten

Bananenstecker in die V--Buchse eines Multimeters mit einem

minimalen Eingangswiderstand von 1 M anschließen.

2. Ein/Ausschalter von der OFF-Position auf den gewünschten

Bereich (200 A oder 1000 A) einstellen. Die grüne LED leuchtet

zur Betriebsanzeige des Zangenadapters auf.

3. Für Strommessungen unter 200 A, beim Zangenadapter den

Bereich 200 A und beim Multimeter den 200 mV AC- bzw. 200

mV DC-Bereich wählen. Der Messwert in mV auf der Anzeige

des Multimeters entspricht hierbei dem Stromwert in A (z.B.

100mV ≙ 100A).

4. Für Strommessungen über 200 A, beim Zangenadapter den

Bereich 1000 A und beim Multimeter den 2 V AC- bzw. 2 V DC-

Bereich wählen. Die Anzeige des Multimeters zum errechnen

des tatsächlich gemessenen Wertes x 1000 multiplizieren.

5. Bei DC-Strommessungen, den Nulleinstellungsknopf des

Zangenadapters solange drücken, bis das Multimeter “0”

anzeigt.

- 7 –

6. Zu messenden Leiter in die Zange nehmen und Messwert gem.
Punkt 4. oder 5. ermitteln (abhängig vom gewählten Bereich).

Hinweis:

1. Bei DC-Strommessungen ist der Ausgang positiv, wenn der

Strom im Leiter von der Oberseite (mit “+” markiert) der Zange

zur Unterseite fließt. Der rote Bananenstecker ist positiv.

2. Bei Gleichstrommessungen kann es zu einem Hystereseeffekt

kommen, der eine Nullstellung des Gerätes unmöglich macht.

Um diesen Effekt zu beseitigen, die Zange mehrmals öffnen

und schließen und den Nulleinstellungsknopf drücken.

5. Auswechseln der Batterie

Die Schraube auf der Rückseite der Geräte lösen und Gehäuse
vor-sichtig öffnen. Batterie aus dem Batteriefach entfernen und
durch eine neue 9 V Batterie (NEDA 1604 oder gleichwertige
Batterie) ersetzen. Gehäuse wieder schließen und Schraube wieder
eindrehen.

Nehmen Sie nie die Geräte in Betrieb, wenn sie nicht völlig
geschlossen sind!

Achtung! Verbrauchte Batterien ordnungsgemäß entsorgen.
Verbrauchte Batterien sind Sondermüll und müssen in die dafür
vorgesehenen Sammelbehälter gegeben werden.

Hinweise zum Batteriegesetz

Im Lieferumfang vieler Geräte befinden sich Batterien, die. z. B.
zum Betrieb von Fernbedienungen dienen. Auch in den Geräten
selbst können Batterien oder Akkus fest eingebaut sein. Im
Zusammenhang mit dem Vertrieb dieser Batterien oder Akkus sind
wir als Importeur gemäß Batteriegesetz verpflichtet, unsere Kunden
auf Folgendes hinzuweisen:

- 8 -

Bitte entsorgen Sie Altbatterien, wie vom Gesetzgeber
vorgeschrieben - die Entsorgung im Hausmüll ist laut Batteriegesetz
ausdrücklich verboten-, an einer kommunalen Sammelstelle oder
geben Sie sie im Handel vor Ort kostenlos ab. Von uns erhaltene
Batterien können Sie nach Gebrauch bei uns unter der auf der
letzten Seite angegeben Adresse unentgeltlich zurückgeben oder
ausreichend frankiert per Post an uns zurücksenden.

Schadstoffhaltige Batterien sind mit einem Zeichen, bestehend aus
einer durchgestrichenen Mülltonne und dem chemischen Symbol
(Cd, Hg oder Pb) des für die Einstufung als schadstoffhaltig
ausschlaggebenden Schwermetalls versehen:

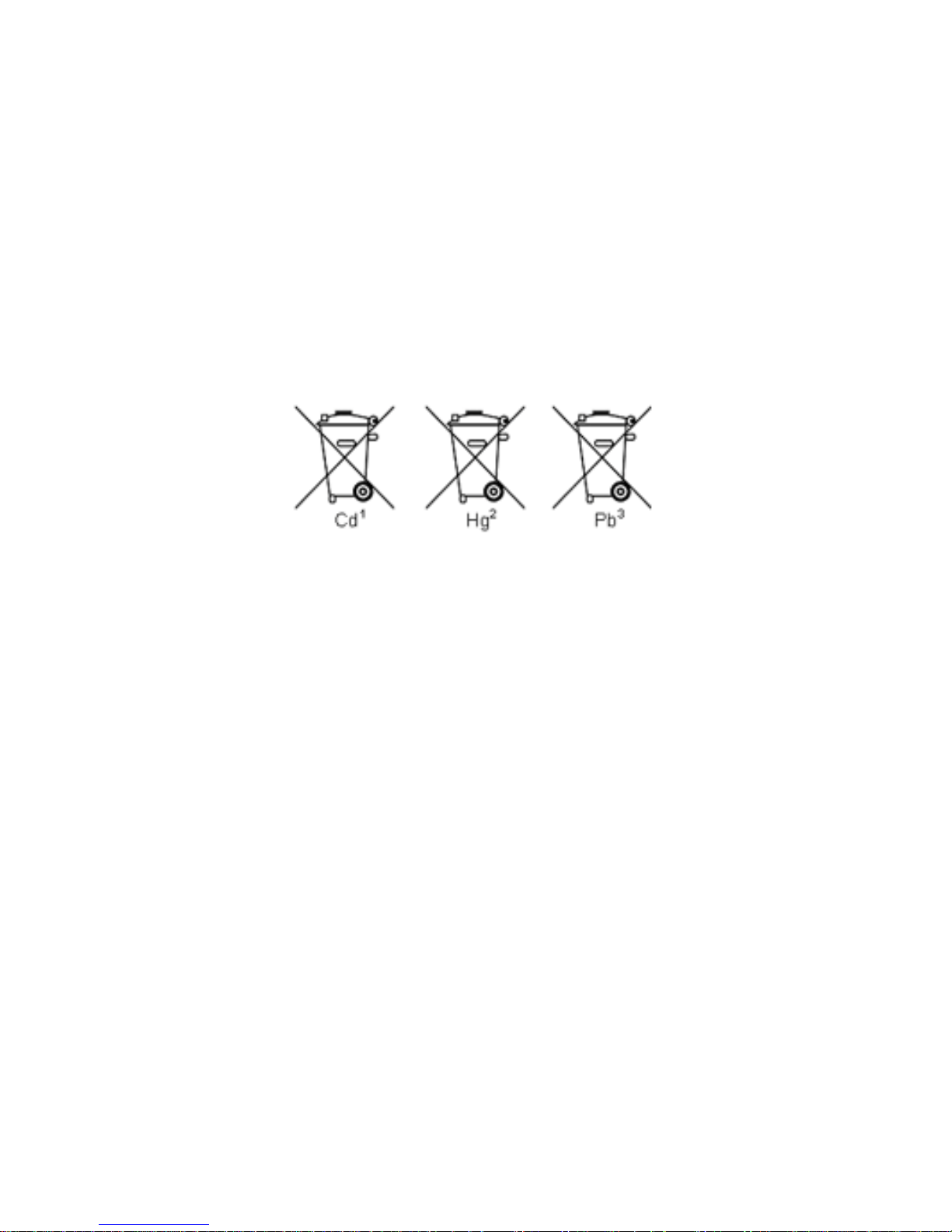

1. „Cd" steht für Cadmium.

2. „Hg" steht für Quecksilber.

3. „Pb" steht für Blei.

Alle Rechte, auch die der Übersetzung, des Nachdruckes und der
Vervielfältigung dieser Anleitung oder Teilen daraus, vorbehalten.

Reproduktionen jeder Art (Fotokopie, Mikrofilm oder ein anderes
Verfahren) nur mit schriftlicher Genehmigung des Herausgebers
gestattet.

Letzter Stand bei Drucklegung. Technische Änderungen des
Gerätes, welche dem Fortschritt dienen, vorbehalten.

Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen
genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert
werden. Eine Wiederholung der Kalibrierung nach Ablauf von 1
Jahr wird empfohlen.

© PeakTech® 11/2017/Th/pt/Mi

- 9 -

1. Safety Precautions

These products complies with the requirements of the following
European Community Directives: 2004/108/EC (Electromagnetic
Compatibility) and 2006/95/EC (Low Voltage) as amended by
2004/22/EC (CE-Marking); Overvoltage category II 300 V (P 4250);
overvoltage category II 1000 V (P 4300); pollution degree 2.

CAT I: For signal level, telecommunication, electronic with small

transient over voltage

CAT II: For local level, appliances, main wall outlets, portable

equipment

CAT III: Distribution level, fixed installation, with smaller transient

overvoltage than CAT IV.

CAT IV: Units and installations, which are supplied overhead lines,

which are stand in a risk of persuade of a lightning, i.e.
main-switches on current input, overvoltage-diverter,
current use counter.

To ensure safe operation of the equipments and eliminate the
danger of serious injury due to short-circuits (arcing), the following
safety precautions must be observed.

Damages resulting from failure to observe these safety precautions
are exempt from any legal claims whatever.

* Do not clamp around conductors with voltages equal or

exceeding 1000 V DC or 750 V ACrms (P 4300) 300 V DC or

240 V ACrms (P 4250)
* To avoid physical injury, measurements on bare conductors or

conductors with cracked or frayed insulator are forbidden
* Do not use these instruments for high-energy industrial

installation measurement. These instruments are intended for

use in installation overvoltage category II according to IEC 664.
* Check test leads and probes for faulty insulation or bare wires

before connection to the equipments.

- 10 -

* To avoid electric shock, do not operate these products in wet or

damp conditions. Conduct measuring works only in dry clothing

and rubber shoes, i. e. on isolating mats.
* Comply with the warning labels and other info on the

equipments.
* Always start with the highest measuring range when measuring

unknown values.
* Do not subject the equipments to direct sunlight or extreme

temperatures, humidity or dampness.
* Do not subject the equipments to shocks or strong vibrations.
* Do not operate the equipments near strong magnetic fields

(motors, transformers etc.).
* Keep hot soldering irons or guns away from the equipments.
* Allow the equipments to stabilize at room temperature before

taking up measurement (important for exact measurements).
* Do not input values over the maximum range of each

measurement to avoid damages of the meters.
* Replace the battery as soon as the battery indicator “LO BAT”

appears. With a low battery, the meters might produce false

reading that can lead to electric shock and personal injury.
* Fetch out the battery when the meters will not be used for long

period.
* Periodically wipe the cabinets with a damp cloth and mid

detergent. Do not use abrasives or solvents.
* The meters are suitable for indoor use only
* Do not operate the meter before the cabinet has been closed

and screwed safely as terminal can carry voltage.
* Do not store the meters in a place of explosive, inflammable

substances.
* Do not modify the equipments in any way
* Opening the equipments and service – and repair work must

only be performed by qualified service personnel
* Measuring instruments don’t belong to children hands

- 11 -

Cleaning the cabinet

Clean only with a damp, soft cloth and a commercially available
mild household cleanser. Ensure that no water gets inside the
equipment to prevent possible shorts and damage to the
equipment.

2. General

The models PeakTech® 4250 or 4300 clamp adapters are
transducers which will allow your multimeter to measure electrical
current up to 1000 A (P 4300)/ 60 A (P 4250) AC or DC, with a
frequency response up to 400 Hz (P 4300) / 20 kHz (P 4250). When
measuring current with these clamp adaptors, there is no need to
break a circuit or to affect the insulation. These clamp adaptors are
built with a design of finger guard which ensures user operating the
clamp adaptors under a safety situation, with a rugged case that is
shock resistant and fire-retardant.

3. Specifications

3.1. General

Jaws Opening Capability: P 4250: 9 mm conductor
P 4300: 57 mm conductor,
70 x 18 mm bus bars

Operating environment: 0° C...50° C at < 70 % R.H.
Storage environment: -20° C...60° C, 0...80 % R.H.
Temperature coefficient: 0.1 x (specified accuracy) /1° C

(0 to 18° C, 28° C to 50° C)
Altitude: 2000 m
Low battery indicator: Red LED lightning

- 12 -

Battery type: 9 V DC (NEDA 1604)
Battery life: 100 hours typical

Size: 195 x 70 x 33 mm (P 4250)
(HxWxD) 244 x 100 x 44 mm (P 4300)

Weight: approx. 250 g (P 4250)
approx. 520 g (P 4300)

Output: Coil cable with straight banana plug

3.2. Electrical (at 23° C ± 5 ° C, 70 % R.H. maximum)

Range: 0 ~ 1000 A AC or DC max.
Output: 0 ~ 1 Vrms or DC with > 1 M input

impedance

Transfer rate: P 4250: 1 mV/10 mA
(10 mA – 20 A DC/ ACrms)
1 mV/100 mA
(20 A – 60 A DC/ACrms)
P 4300: 1 mV/1 A

Accuracy System Accuracy: Current Clamp accuracy +

DMM accuracy

P 4250:
Current Clamp accuracy:

DC A-range:
1 mV/10 mA ± (1.5 % ± 5 mA) 10 mA ~ 20 A

1 mV/100 mA ± (2 % ± 20 mA) 100 mA ~ 40 A
± (4 % ± 0.3 A) 40 A ~ 60 A

- 13 -

AC A-range:
1 mV/10 mA ± (2 % ± 5 mA) 10 mA ~ 10 A
(40 Hz ~ 2 kHz)
± (4 % ± 30 mA) 10 mA ~ 10 A
(2 kHz ~ 10 kHz)
± (6 % ± 30 mA) 10 mA ~ 10 A

(10 kHz ~ 20 kHz)
± (8 % ± 30 mA) 10 A ~ 15 A
(40 Hz ~ 20 kHz)

1 mV/100 mA ± (2 % ± 30 mA) 100 mA ~ 40 A
(40 Hz ~ 1 kHz)
± (4 % ± 30 mA) 100 mA ~ 40 A
(1 kHz ~ 2 kHz)
± (6 % ± 30 mA) 100 mA ~ 40 A
(3 kHz ~ 5 kHz)
± (8 % ± 0.3 A) 40 A ~ 60 A
(40 Hz ~ 5 kHz)

Load resistance: 10 k typical

P 4300:

Current Clamp Accuracy:
0 ~ 400 A DC: ± (1.5 % + 2 A)
400 A ~ 800 A DC: ± (2.5 % + 2 A)
800 A ~ 1000 A DC: ± (3.5 % + 3 A)

0 ~ 400 A AC (50 Hz ~ 60 Hz): ± (1.5 % + 2 A)
0 ~ 400 A AC (61 Hz ~ 400 Hz): ± (3.0 % + 2 A)
400 A ~ 1000 A AC (50 Hz ~ 60 Hz): ± (2.0 % + 3 A)
400 A ~ 1000 A AC (61 Hz ~ 400 Hz): ± (3.5 % + 3 A)

Overload protection: 1200 A for 60 seconds maximum

- 14 -

4. Application Procedures

P 4250:

1. Insert the black banana plug into the COM jack and the red

banana plug into the V- jack of any multimeter with a minimum

input impedance of 10 k.

2. Set the power switch from “OFF” to the desired range, 1 mV/10

mA or 1 mV/100 mA position. The green LED will light to

indicate that the clamp is switched on.

3. For current measurements below 2 A, set the unit to 1 mV/10

mA range and set the multimeter to 200 mV AC range for AC

current measurements, or 200 mV DC range for DC current

measurements. If the measured current exceeds 2 A, set the

unit 1 mV/100 mA range.

4. When perform DC current measurement, always push the zero
adjustment button on the clam until the multimeter reads zero.

5. Clamp the jaws around the current-carrying conductor and

interpret the reading according to step 3 above.

6. When 1 mV/10 mA range of clamp unit is selected, multiple the

reading displayed on the multimeter by “10” for interpreting the

measured current value in mA. For example, if the multimeter

reads 10 mV, the measured current is 10 x 10 = 100 mA.

When 1 mV/100 mA range is selected, multiple the reading

displayed on the multimeter by “100” for interpreting the

measured current value in mA. For example, if the multimeter

reads 5 mV, the measured current is 5 x 100 = 500 mA.

- 15 -

P 4300:

1. Insert black banana plug into the COM-jack and the red banana

plug into the V- jack of any multimeter with a minimum input

impedance of 1 M.

2. Set the power switch from “OFF” to the desired range, 200 A or

1000 A position. The green LED will light to indicate that the

clamp is switched on.

3. For current measurement below 200 amperes, set the unit to

200 A range and set the multimeter to 200 mV AC range for AC

current measurements or 200 mV DC for DC current

measurements. The reading in mV corresponds directly to A

(for example 100mV ≙ 100A).

4. For current measurements above 200 amperes, set the unit to

1000 A range and set the multimeter range to 2 V AC or DC,

depending on whether measuring AC or DC current. The

reading is now amperes x 1000.

5. When perform DC current measurement, always push the zero

adjustment button on the clamp until the multimeter reads zero.

6. Clamp the jaws around the current-carrying conductor and

interpret the reading according to step 3 or 4 above.

Application notes

1. In the case of DC current, the output is positive when the

current flows from the upside (marking “+” textured on the jaws)

to the underside of the clamp. The red banana plug is positive.

2. In the case of DC current measurement, a hysteresis effect can

occur so that it is impossible to zero the clamp properly. To

eliminate this effect, open and close the jaws several times and

push zero adjustment button.

-16 -

5. Battery Replacement

Remove the screw on the back side, open the case and remove the
battery from the battery room, and replace with a 9 V battery (NEDA
1604 type)

Caution!
Batteries which are used up dispose duly. Used up batteries are
hazardous and must be given in the for this being supposed
collective container.

Notification about the Battery Regulation

The delivery of many devices includes batteries, which for example
serve to operate the remote control. There also could be batteries
or accumulators built into the device itself. In connection with the
sale of these batteries or accumulators, we are obliged under the
Battery Regulations to notify our customers of the following:

Please dispose of old batteries at a council collection point or return
them to a local shop at no cost. The disposal in domestic refuse is
strictly forbidden according to the Battery Regulations. You can
return used batteries obtained from us at no charge at the address
on the last side in this manual or by posting with sufficient stamps.

Contaminated batteries shall be marked with a symbol consisting of
a crossed-out refuse bin and the chemical symbol (Cd, Hg or Pb) of
the heavy metal which is responsible for the classification as
pollutant:

- 17 -

1. "Cd" means cadmium.

2. "Hg" means mercury.

3. "Pb" stands for lead.

All rights, also for translation, reprinting and copy of this manual or
parts are reserved. Reproductions of all kinds (photocopy, microfilm
or other) only by written permission of the publisher.

This manual is according the latest technical knowing. Technical
changings which are in the interest of progress, reserved.

We herewith confirm that the units are calibrated by the factory
according to the specifications as per the technical specifications.

We recommend to calibrate the units again, after 1 year.
© PeakTech® 11/2017/Th/pt/Mi

PeakTech Prüf- und Messtechnik GmbH

Gerstenstieg 4 - DE-22926 Ahrensburg / Germany

[phone]/44 [phone]

 [e-mail]  www.peaktech.de
