PEAKTECH 4124 A Instructions

PeakTech

®

4120 – 4165 Series

Bedienungsanleitung /

Operation Manual

DDS Arbitrary Function Generators

1

Inhaltsverzeichnis

Seite

Inhaltsverzeichnis DE und EN

1

1. Sicherheitshinweise

5

2. Sicherheitsbegriffe und Symbole

6

2.1. Sicherheitsbegriffe

2.2. Symbole

3. Allgemeine Eigenschaften

7

4. Einführung

7

4.1. Gerätevorderseite / Geräterückseite und Benutzeroberfläche 4125-4165

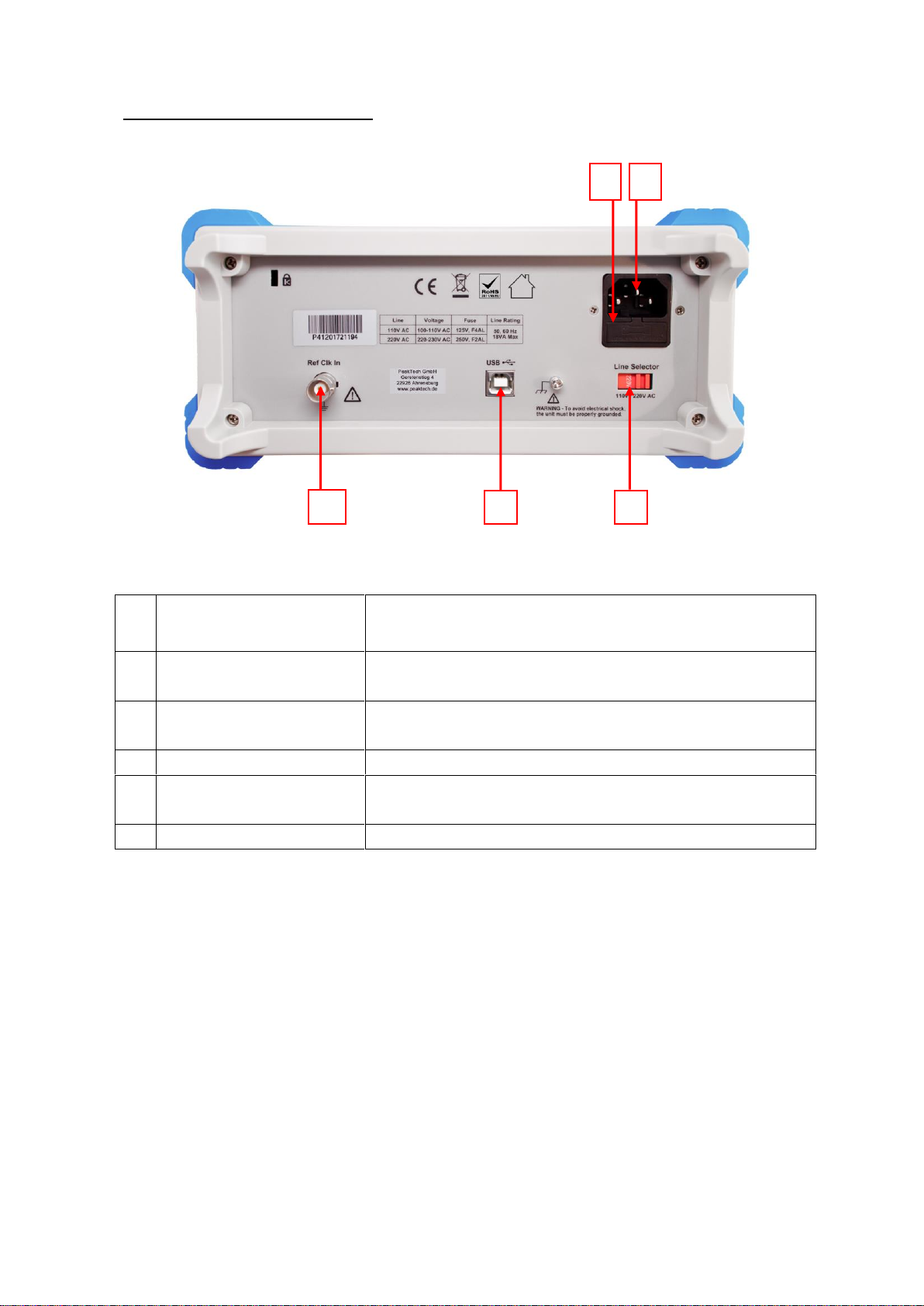

4.2. Rückseite 4125 - 4165

9

4.1.1 Gerätevorderseite / Geräterückseite und Benutzeroberfläche 4120-4124

10

4.2.1 Rückseite 4120 - 4124

11

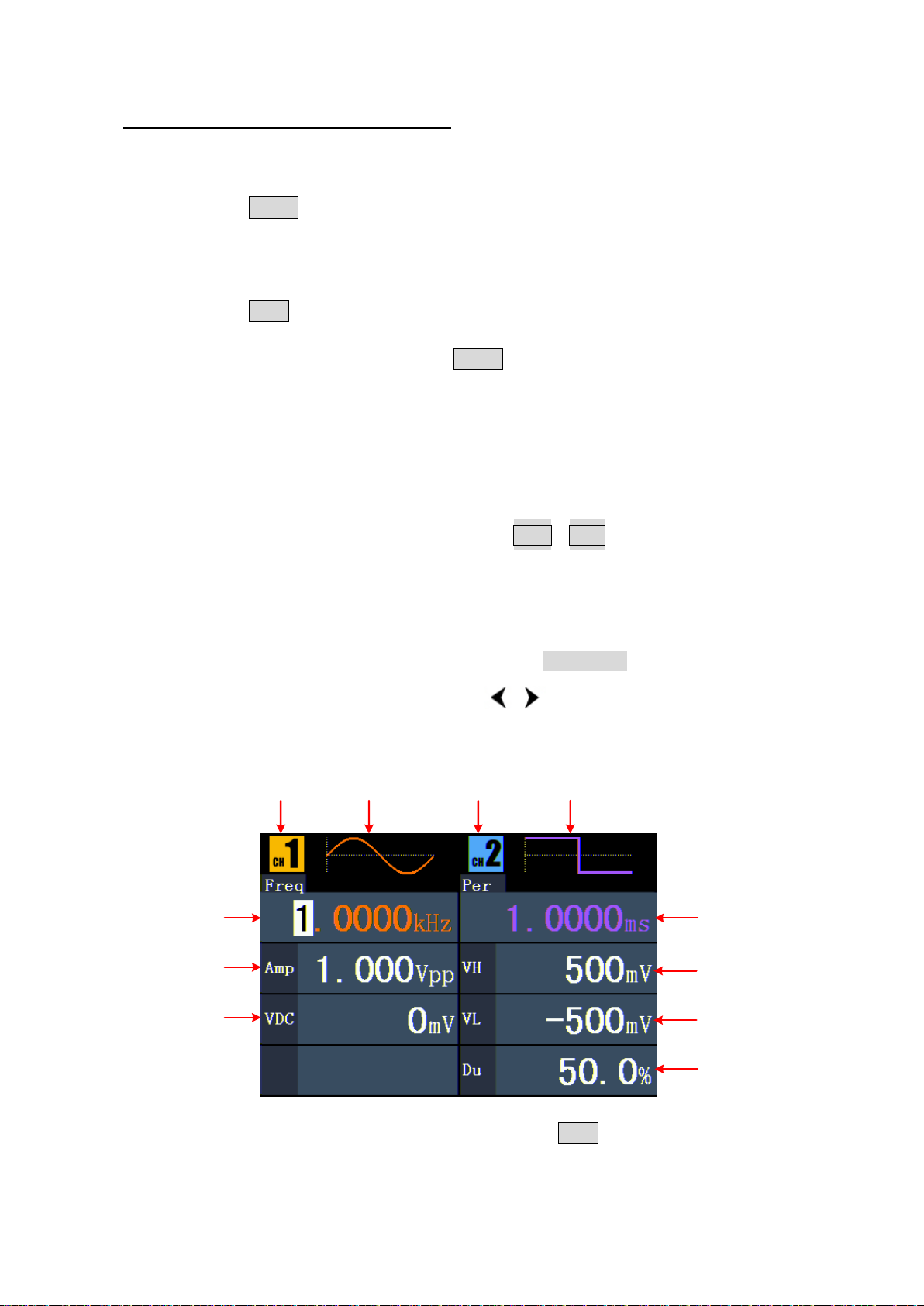

4.3. Benutzeroberfläche

12

4.4. Allgemeine Prüfung

12

4.5. Einstellen der Fußstütze

13

4.6. Einstellen des Netzeingangs (AC)

4.7. Einschalten des Geräts

14

5. Bedienung des Frontfeldes

14

5.1. Einstellen der Kanäle

15

5.2. Einstellen der Signale

16

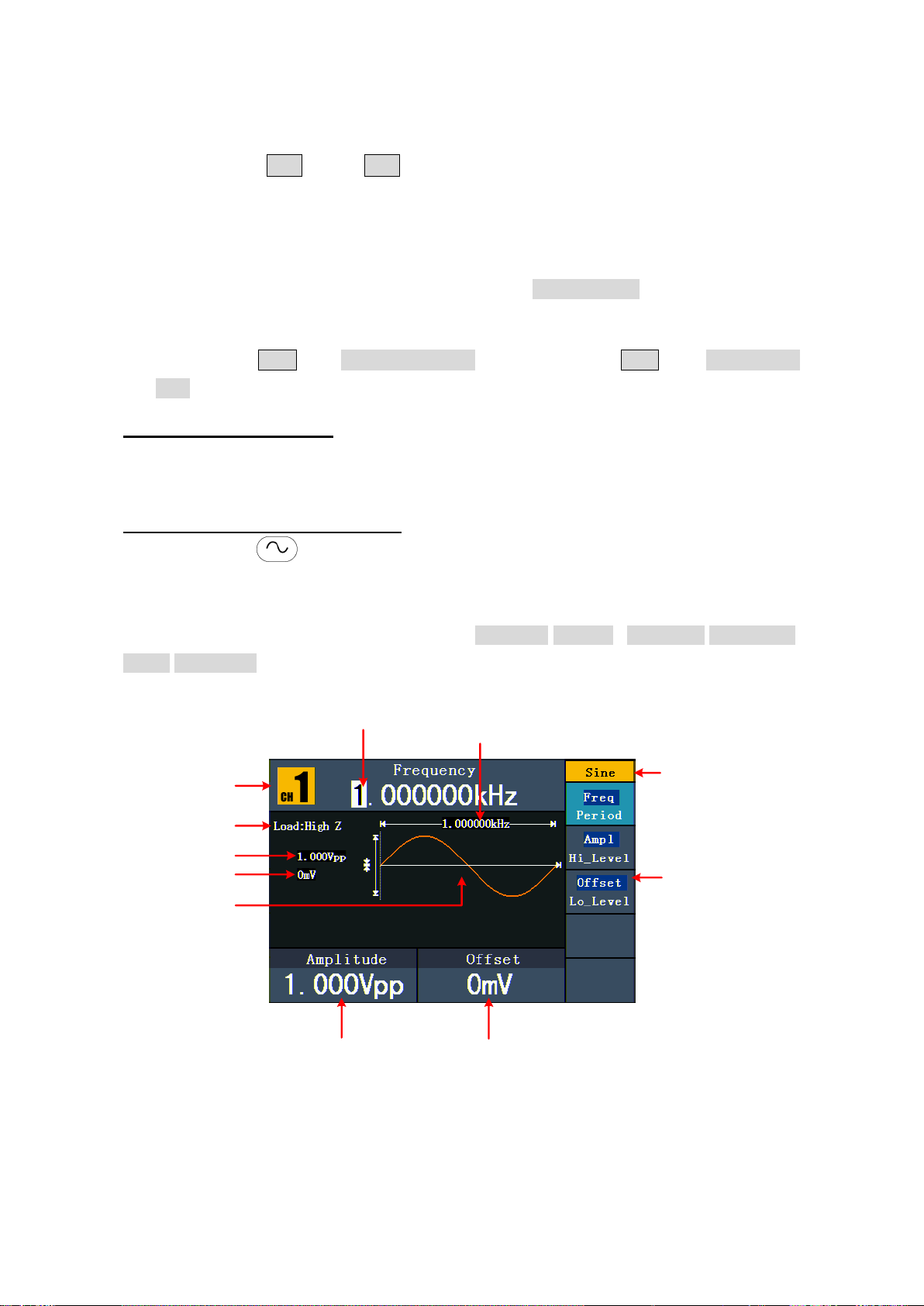

5.3. Ausgeben von Sinus-Signalen

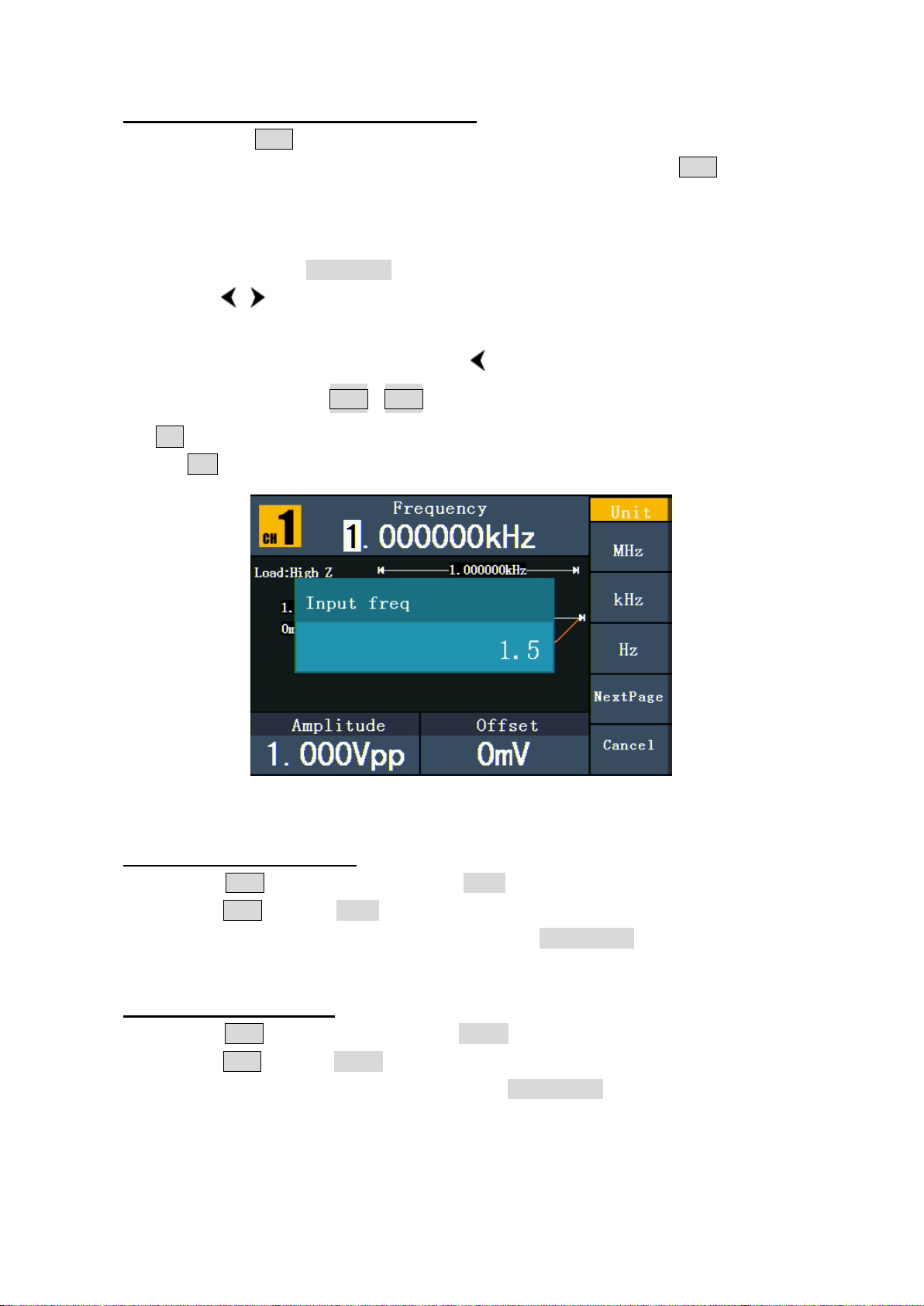

5.4. Einstellen von Frequenz und Periodendauer

17

5.5. Einstellen der Amplitude

5.6. Einstellen des Offsets

5.7. Einstellen des High Levels

18

5.8. Einstellen des Low Levels

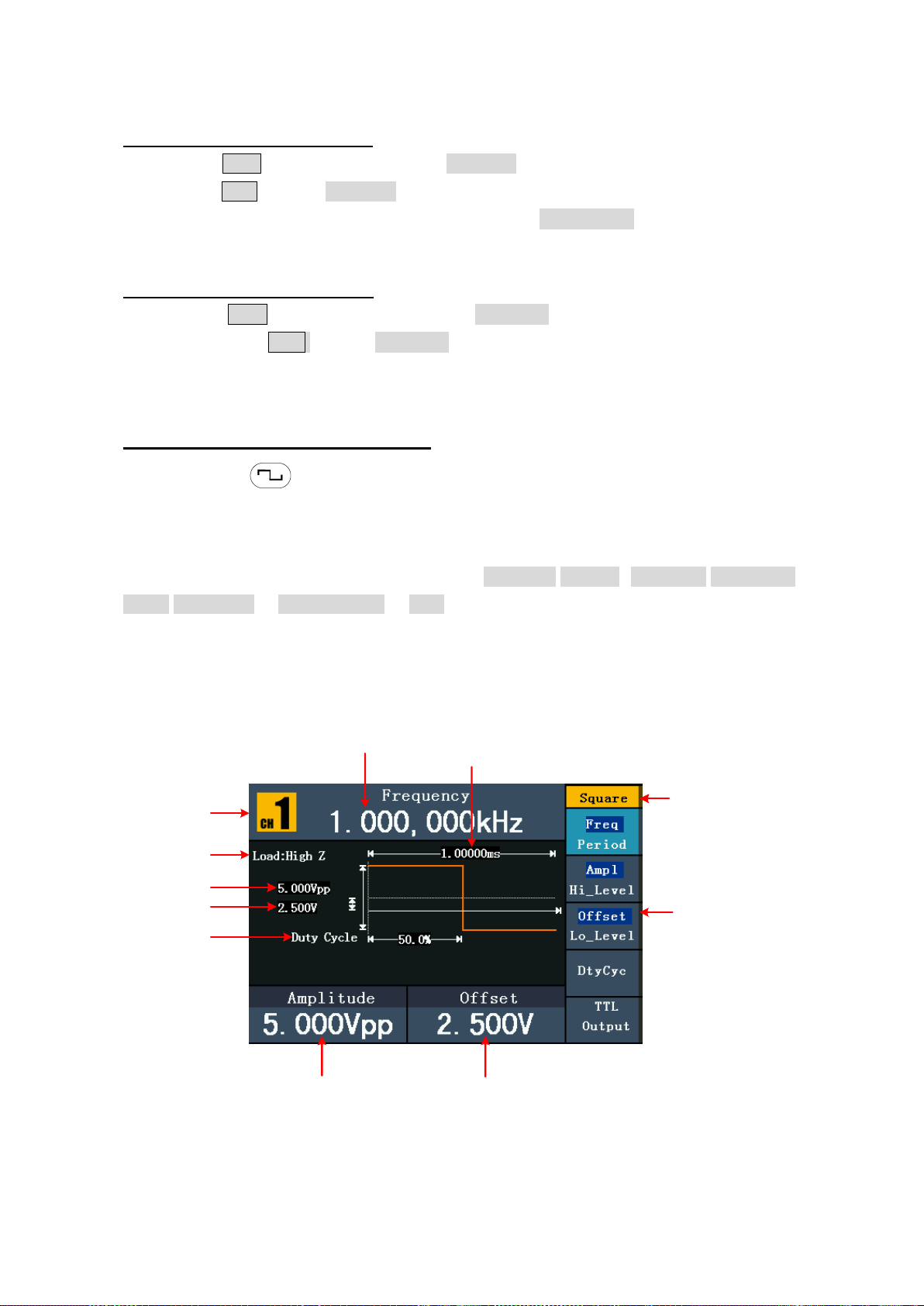

5.9. Ausgeben von Rechteck-Signalen

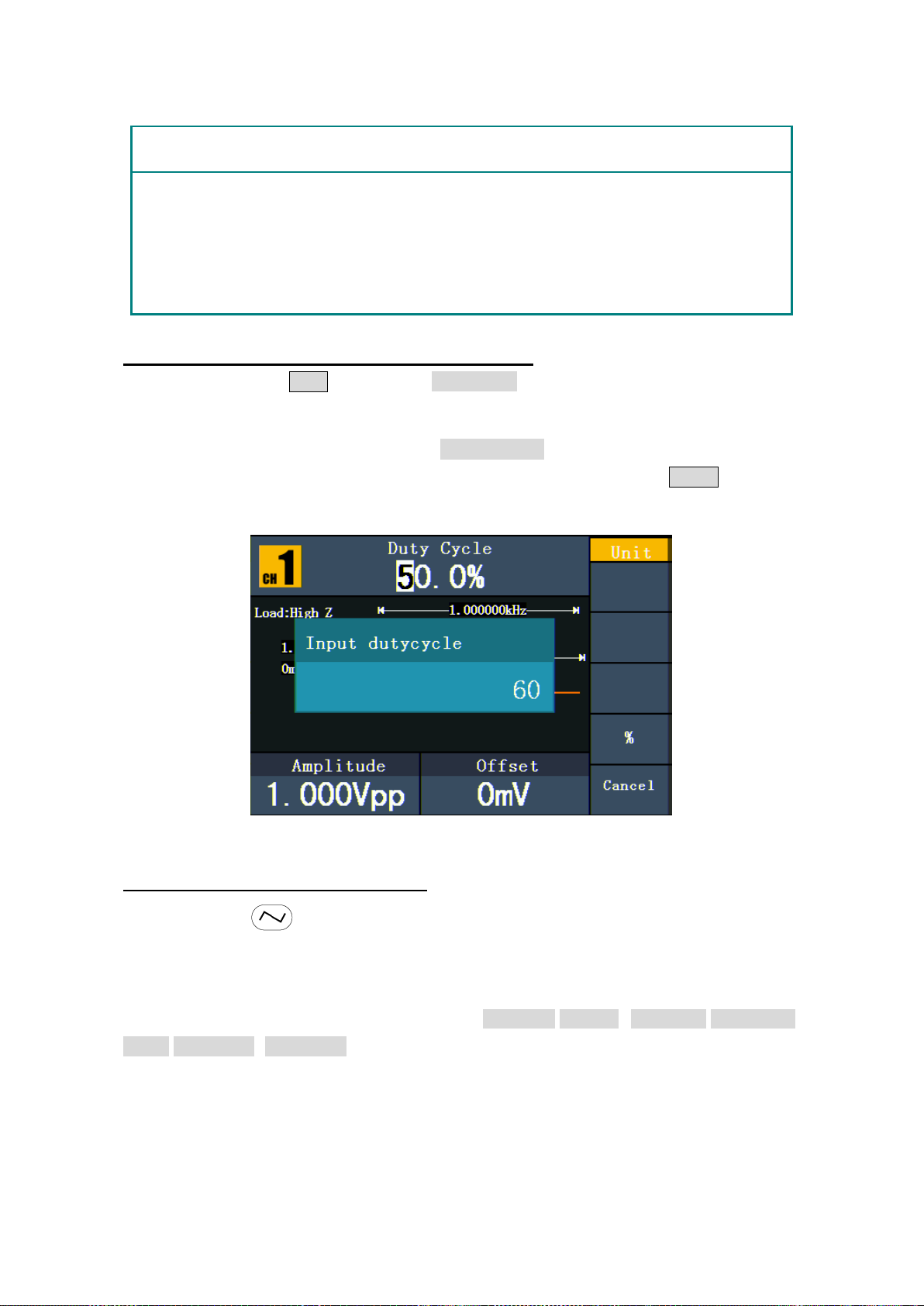

5.10. Einstellen des Tastverhältnisses (Duty Cycle)

19

5.11. Ausgeben von Rampen-Signalen

5.12. Einstellen der Symmetrie

20

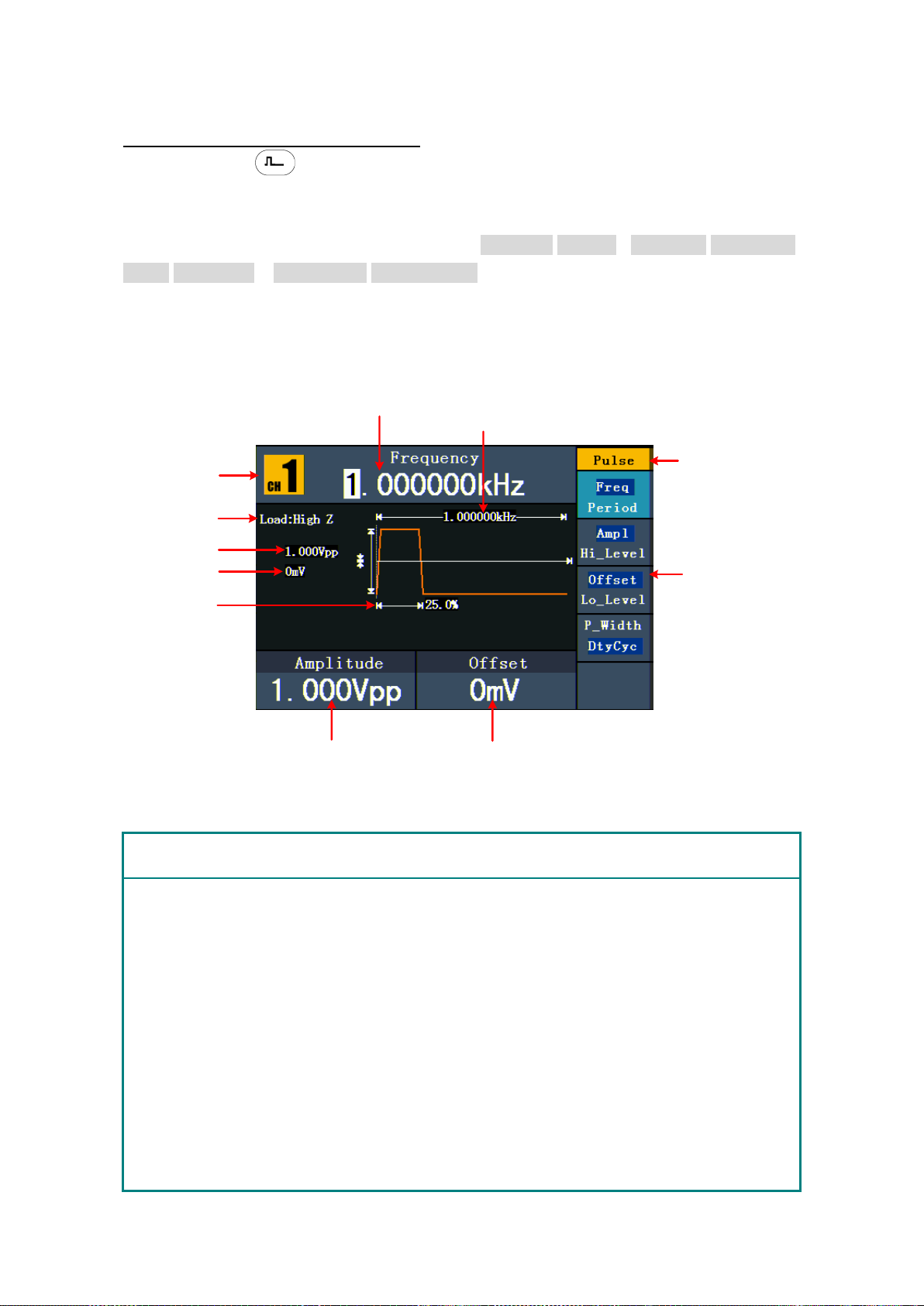

5.13. Ausgeben von Impuls-Signalen

21

5.14. Einstellen der Pulsbreite / Tastverhältnis (Duty Cycle)

22

5.15. Ausgeben von Rausch-Signalen

5.16. Ausgeben von Arbitrary-Signalen

23

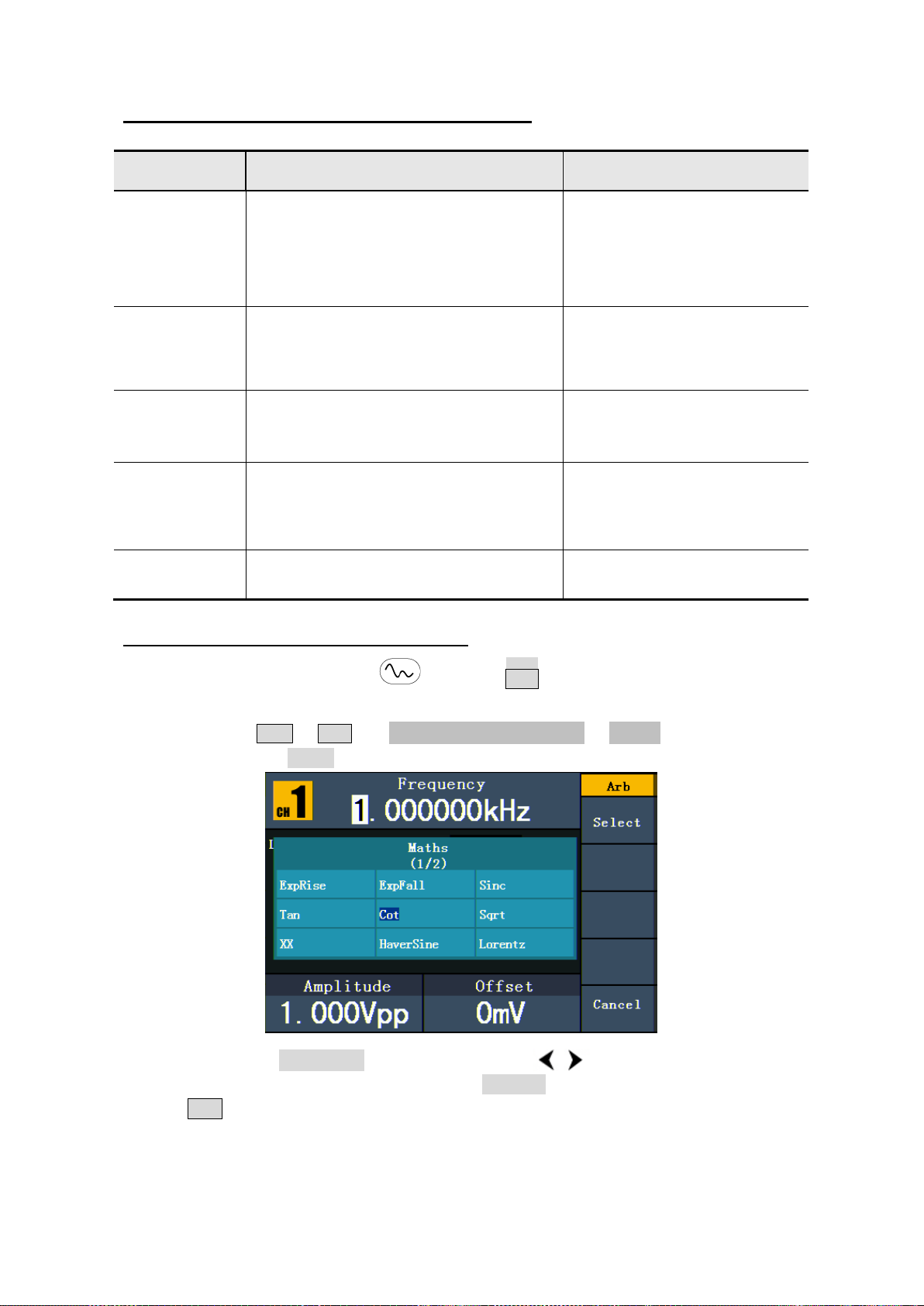

5.17. Auswählen der vorinstallierten Wellenformen

24

5.18. Benutzerdefinierte Wellenformen

25

5.19. Erstellen einer neuen Wellenform

5.20. Auswählen einer gespeicherten Wellenform

26

5.21. Bearbeiten einer gespeicherten Wellenform

5.22. Löschen einer gespeicherten Wellenform

5.23. Ausgeben eines Gleichspannungssignals (DC)

5.24. Generieren einer modulierten Wellenform

27

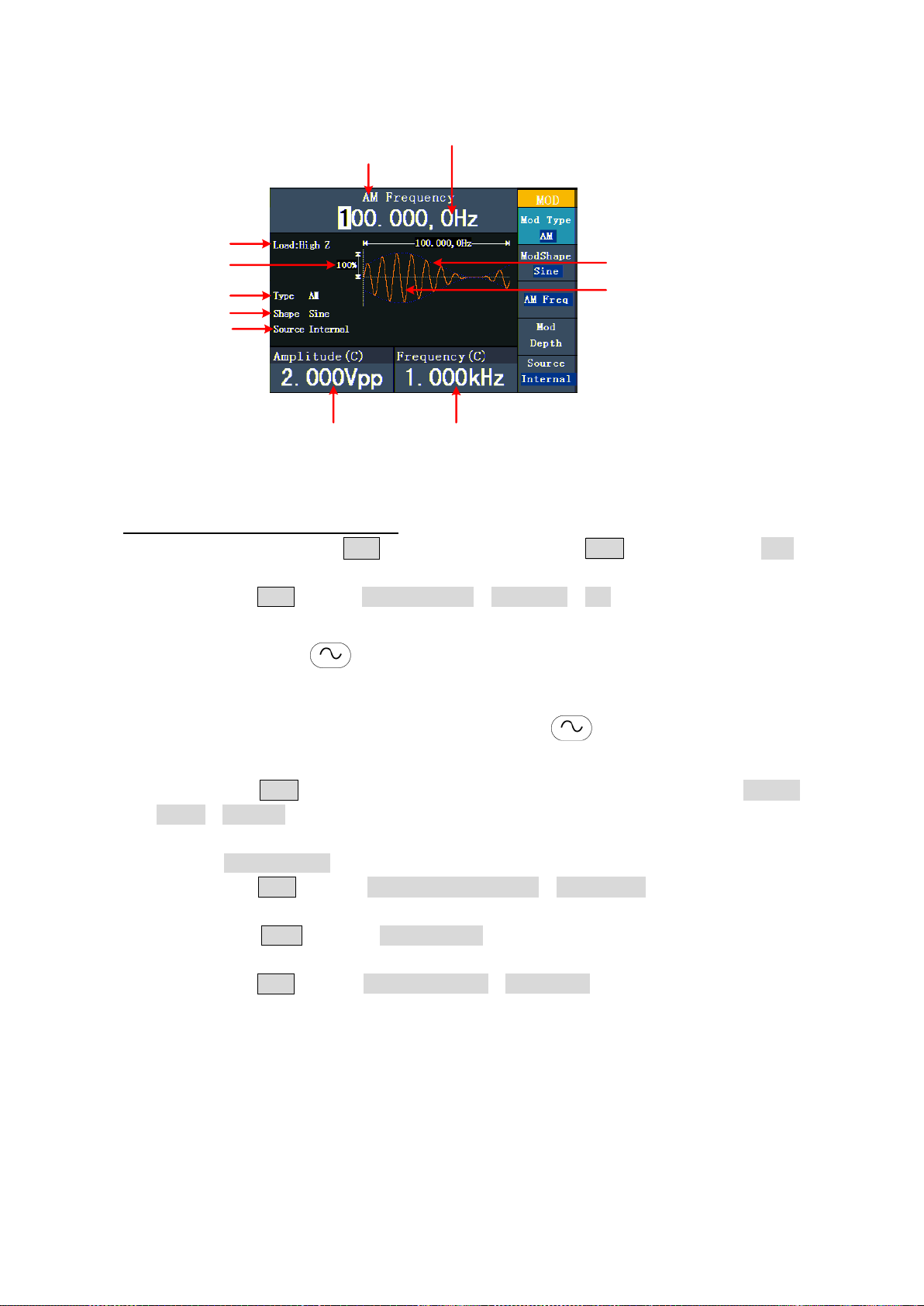

5.25. AM (Amplitudenmodulation)

5.26. Einstellen der AM-Parameter

28

2

Thema

Seite

5.27. FM (Frequenzmodulation)

29

5.28.Einstellen der FM-Parameter

30

5.29. PM (Pulsweitenmodulation)

5.30. Einstellen der PM-Parameter

31

5.31. FSK (Frequenzumtastung)

31

5.32. Einstellen der FSK-Parameter

32

5.33. PWM (Pulsweitenmodulation)………(nur PeakTech

®

4165)

5.34. Einstellen der PWM-Parameter…..…(nur PeakTech® 4165)

5.35. Generieren von Sweeps

33

5.36. Einstellen der Sweep-Parameter

5.37. Generieren von Bursts

34

5.38. Einstellen des N-Cycle Burt

35

5.39. Einstellen eines Gated Burst

36

5.40. Speichern und Aufrufen

37

5.41. Verwenden von USB-Speichermedien

5.42. Editieren des Dateinamens

38

5.43. Einstellen der Utility-Funktion

5.44. Übertragen einer Wellenform

6. Einstellen der Anzeigeparameter

41

6.1. Einstellen der Bildschirmhelligkeit

6.2. Einstellen des Trennzeichens

6.3. Einstellen des Bildschirmschoners

6.4. Einstellen des Zählers

42

7. Einstellen der Ausgabeparameter

43

7.1. Einstellen der Ausgangslast

7.2. Einstellen der Phasenverschiebung

44

7.3. Einstellen der Baud Rate

8. Einstellen der Systemeinstellungen

8.1. Spracheinstellung

8.2. Einstellen der Einschalteinstellungen

8.3. Zurücksetzen auf Standardeinstellungen

45

8.4. Einstellen des Bestätigungstons

46

8.5. Anzeige der Systeminformationen

8.6. Einstellen der Taktgeber-Quelle

47

8.7. Verwenden der integrierten Hilfe

9. Kommunikation mit dem PC

48

9.1. Über den USB-Anschluss

9.2. Über den COM-Anschluss

10. Fehlerbehebung

49

11. Technische Daten

50

12. Anhang

56

12.1. Anhang A: Lieferumfang

12.2. Anhang B: Reinigung und Pflege

57

3

Table of Contents

Page

1. Safety Precautions

59

2. Safety Terms and Symbols

60

2.1. Safety Terms

2.2. Safety Symbols

3. General Characteristics

61

4. Quick Start

62

4.1. Front / Rear Panel and User Interface

4.2. Rear Panel

63

4.3. User Interface

66

4.4. General Inspection

4.5. Foot Stool Adjustment

67

4.6. AC Power Input Setting

4.7. Power On

5. Front Panel Operation

68

5.1. To Set channels

69

5.2. To Set signals

70

5.3. To Output Sine Signals

5.4. To Set the Frequency / Period

71

5.5. To Set the Amplitude

5.6. To Set the Offset

5.7. To Set the High Level

5.8. To Set the Low Level

72

5.9. To Output Square Signals

5.10. To Set the Duty Cycle

73

5.11. To Output Ramp Signals

5.12. To Set the Symmetry

74

5.13. To Output Pulse Signals

75

5.14. To Set Pulse Width / Duty Cycle

76

5.15. To Output Noise Signals

5.16. To Output Arbitrary Signals

77

5.17. To Select the Built-In Waveform

5.18. The User-Definable Waveform

78

5.19. How to create a new Waveform

79

5.20. How to select a stored Waveform

5.21. How to edit a stored Waveform

80

5.22. How to delete a stored Waveform

5.23. To Output DC

5.24. To Generate the Modulated Waveform

81

5.25. AM (Amplitude Modulation)

5.26. How to set the parameters of AM

5.27. FM (Frequency Modulation)

82

4

Table of Contents

PAGE

5.28. How to set the parameters of FM

83

5.29. PM (Phase Modulation)

5.30. How to set the parameters of PM

84

5.31. FSK (Frequency Shift Keying)

5.32. How to set the parameters of FSK

86

5.33. PWM (Pulse Width Modulation)…….....(PeakTech® 4165)

5.34. How to set the parameters of PWM.…..(PeakTech

®

4165)

5.35. To Generate Sweep

5.36. How to set the parameters of Sweep

5.37. To Generate Burst

87

5.38. Set the N-Cycle Burst

5.39. Set the Gated Burst

88

5.40. To Save and Recall

5.41. To Use USB Storage

89

5.42. To Edit the File Name

5.43. To Set the Utility Function

5.44. To recall wave file from Oscilloscope

90

6. To set Display Parameter

92

6.1. To Set the Brightness of Screen

6.2. To Set the Separator

6.3. To Set the Screen Saver

93

6.4. To Set the Counter

7. To Set Output Parameter

94

7.1. To Set the Output Load

7.2. To Set the Phase Deviation

7.3. To Set the Baud Rate

95

8. To Set the System

8.1. Language Setting

8.2. Power On Setting

8.3. To Return to Default Setting

96

8.4. To Set the Beep

97

8.5. View System Information

8.6. To Set the Clock Source

98

8.7. To Use Built-In Help

9. Communication with PC

100

9.1. Using USB Port

9.2. Using COM Port

10. Troubleshooting

100

11. Technical Specifications

101

12. Appendix

107

12.1. Appendix A: Enclosure

12.2. Appendix B: General Care and Cleaning

5

1. Sicherheitshinweise

Dieses Produkt erfüllt die Anforderungen der folgenden Richtlinien der Europäischen
Union zur CE-Konformität: 2014/30/EU (Elektromagnetische Verträglichkeit), 2014/35/EU
(Niederspannung), 2011/65/EU (RoHS). Verschmutzungsgrad 2.

Für einen sicheren Betrieb des Geräts und zur Vermeidung der Gefahr von ernsthaften
Verletzungen müssen die folgenden Sicherheitsmaßnahmen beachtet werden.
Schäden, die durch Nichtbeachtung dieser Sicherheitshinweise entstehen, sind von
jeglichen Rechtsansprüchen ausgeschlossen.

Das Gerät muss so aufgestellt werden, dass der Netzstecker leicht gezogen werden kann.

 Vor Anschluss des Gerätes an eine Steckdose überprüfen, dass die

Spannungseinstellung am Gerät mit der vorhandenen Netzspannung übereinstimmt.

 Dieses Schutzklasse 1 Gerät nur an Steckdosen mit Schutzleiter anschließen!
 Maximal zulässige Eingangswerte unter keinen Umständen überschreiten!
 Gerät, Prüfleitungen und sonstiges Zubehör vor Inbetriebnahme auf eventuelle

Schäden bzw. blanke oder geknickte Kabel und Drähte überprüfen. Im Zweifelsfalle
keine Messungen vornehmen.

 Ventilationsschlitze im Gehäuse unbedingt freihalten (bei Abdeckung Gefahr eines

Wärmestaus im Inneren des Gerätes)

 Keine Metallobjekte durch die Lüftungsschlitze in das Gerät stecken.
 Keine mit Flüssigkeiten gefüllten Behälter auf dem Gerät abstellen (Gefahr von

Kurzschluss durch Umkippen des Behälters).

 Das Gerät nicht auf feuchte oder nasse Oberflächen stellen.
 Das Gerät nicht direkter Sonneneinstrahlung oder extremen Temperaturen oder

Feuchtigkeit aussetzen.

 Das Gerät nicht starken Stößen oder Erschütterungen aussetzen.
 Das Gerät nicht in der Nähe von starken magnetischen Feldern (Motoren,

Transformatoren usw.) betreiben.

 Heiße Lötkolben oder Lötpistolen aus der unmittelbaren Nähe des Gerätes fernhalten.
 Vor Aufnahme des Betriebes sollte das Gerät auf die Umgebungstemperatur

stabilisiert sein.

 Das Gehäuse regelmäßig mit einem feuchten Tuch und mildem Reinigungsmittel

abwischen. Keine Scheuermittel oder Lösemittel benutzen.

 Das Messgerät ist ausschließlich für Innenanwendungen geeignet.
 Nehmen Sie das Gerät nie in Betrieb, wenn es nicht völlig geschlossen ist.
 Vermeiden Sie jegliche Nähe zu explosiven und entflammbaren Stoffen.
 Warnhinweise und andere Informationen am Gerät beachten.
 Das Messgerät darf nicht unbeaufsichtigt betrieben werden.
 Keine technischen Veränderungen am Gerät vornehmen.
 Das Öffnen des Gerätes sowie Wartungs- und Reparaturarbeiten dürfen nur von

qualifizierten Service-Technikern durchgeführt werden.

 -Messgeräte gehören nicht in Kinderhände-

6

HINWEIS: Diese Bedienungsanleitung wurde für eine Serie von PeakTech Generatoren
erstellt, welche technisch alle auf einer gleichen Basis entwickelt wurden und daher über
die gleichen grundsätzlichen Spezifikationen in Aufbau, Design und Bedienung verfügen.
Dennoch unterscheiden sich die einzelnen Modelle -je nach Ausführung- in den
integrierten Features und technischen Spezifikationen. Bitte lesen Sie hierzu den Abschnitt

11. „Technische Daten“, in welcher alle Spezifikationen tabellarisch nach Modell aufgelistet

sind.

2. Sicherheitsbegriffe und Symbole

2.1. Sicherheitsbegriffe
Begriffe in dieser Anleitung. Folgende Begriffe werden in der vorliegenden

Bedienungsanleitung verwendet:

Warnung: „Warnung" weist auf Umstände oder Praktiken hin, die zu

Verletzungen oder Tod führen können.

Vorsicht: „Vorsicht" weist auf Umstände oder Praktiken hin, die zu Schäden

an dem Produkt oder anderem Eigentum führen können.

Begriffe auf dem Produkt. Folgende Begriffe können auf dem Produkt verwendet
werden:

Gefahr: Weist darauf hin, dass eine Verletzung oder Gefahr unmittelbar folgen kann.
Warnung: Weist darauf hin, dass eine Verletzung oder Gefahr möglich sein kann.
Vorsicht: Weist darauf hin, dass ein Schaden an dem Gerät oder an anderem Eigentum

auftreten kann.

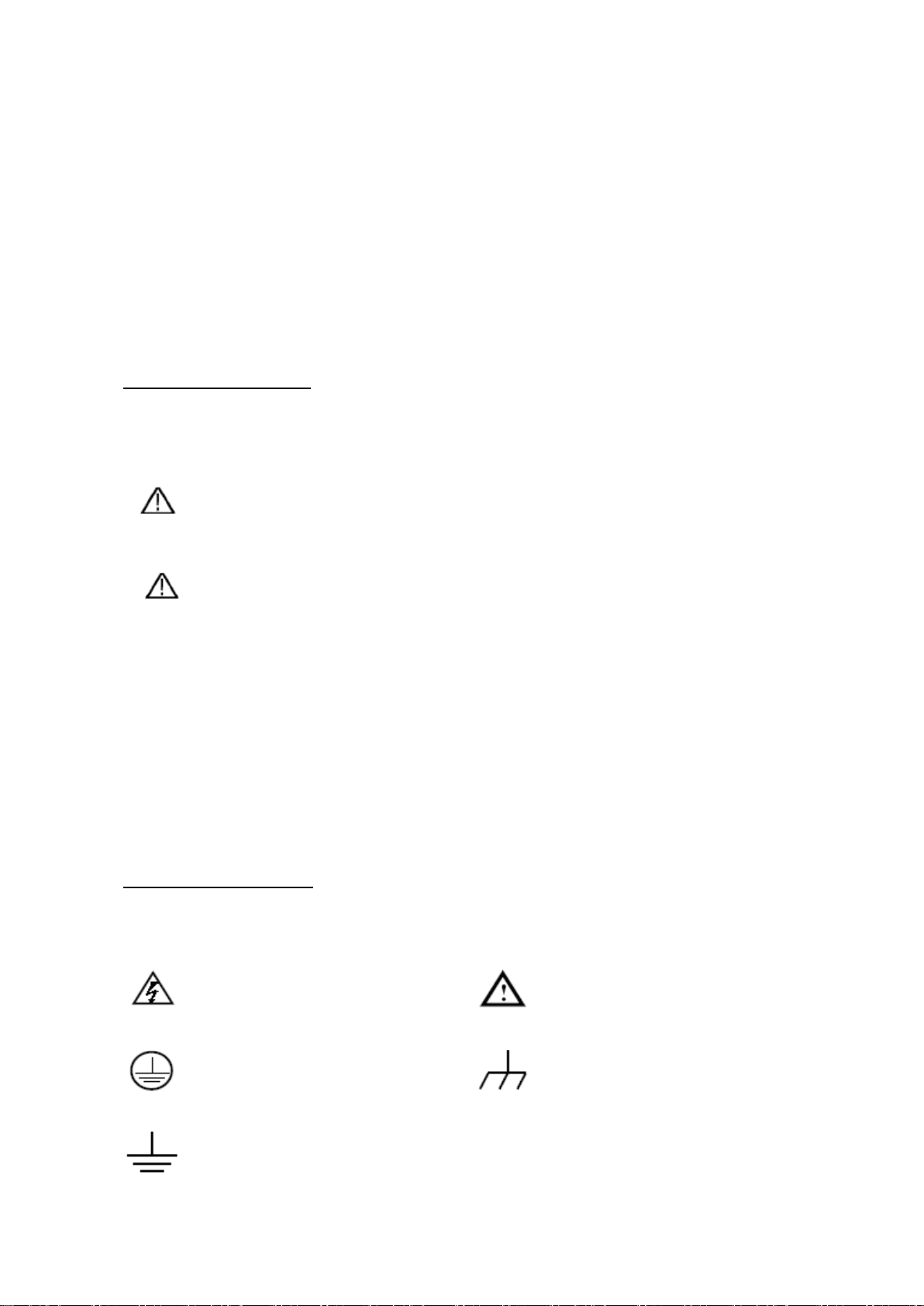

2.2 Sicherheitssymbole

Symbole auf dem Produkt. Folgende Symbole können auf dem Produkt verwendet

werden:

Gefährliche Spannung

Siehe Handbuch

Schutzleiteranschluss

Gehäuse-Erdung

Prüf-Erdung

7

3. Allgemeine Eigenschaften

Bei diesem Produkt handelt es sich um einen Multifunktionsgenerator, der einen
Arbitrary-Wellenformgenerator mit einem Funktionsgenerator vereint. Dieses Produkt
bietet mit der Direkt-Digital-Synthesizer (DDS)-Technologie ein stabiles, präzises,
sauberes und verzerrungsarmes Signal. Durch das Schnittstellendesign und Layout der
Bedienelemente ist dieser Generator sehr benutzerfreundlich.
Die eingebauten USB -Anschlüsse unterstützen USB-Speichermedien (P4124-4165) und
bieten dem Benutzer mehr alternative Anwendungsmöglichkeiten bei der Erstellung
eigener Wellenformen.

Merkmale und Vorteile:

 3,9-Zoll-TFT-LCD-Display (480×320 Pixel)
 Fortschrittliche DDS-Technologie
 Frequenzauflösung: 1 μHz
 Vertikale Auflösung: 14 Bits
 Umfassende Wellenformausgabe: Standardwellenformen wie Sinus, Rechteck und

eine Vielzahl voreingestellter Arbitrary-Wellenformen, wie Treppe, Trapez, Halbsinus
u.v.m.

 Vielseitige Modulationsfunktionen sowie lineare oder logarithmische Ausgabelinie der

Sweep-Kurve und Impulskette (P4125 - 4165)

 PC-Schnittstellen: USB Device (P4120 - 4165) , USB Host und RS-232 (4125-4165)
 Integrierter 10 W Leistungsverstärker (P4120 A / 4124 A)

4. Einführung

4.1. Gerätevorderseite / Geräterückseite und Benutzeroberfläche (P4124-4165)

Abb.0-1 Überblick über das Bedienfeld

12

13

14

15

16

17

18 7 8 9 10

11 1 4 5 6 3 2

8

1

LCD

Anzeige der Benutzeroberfläche

2

Menüwahl-Tasten

Insgesamt 5 Tasten: F1～F5, aktivieren das entsprechende Menü

3

Zifferntasten

Zur Eingabe von Parametern, u.a.: Zahl, Punkt und Plus-/Minus-Zeichen

4

Einstellknopf

Zur Änderung der aktuell hervorgehobenen Zahl, kann auch zur Auswahl
des Datei-Speicherorts oder zum Wechseln des Zeichens der Softtastatur
bei der Eingabe von Dateinamen verwendet werden.
Wenn im „Sweep"- und „N-Cycle Burst"-Modus als Quelle „Manuell"
ausgewählt wurde, triggert der Generator jedes Mal, wenn der Einstellknopf
gedrückt wird.
Drücken Sie in der Signalausgabe-Anzeige den Einstellknopf, um in das
Channel Copy-Menü zu wechseln.

5

Richtungstaste

Zum Bewegen des Cursors des ausgewählten Parameters oder zur
Auswahl der Datei-Speicherorte

6

Save-Taste

Speichern/Aufrufen der benutzerdefinierten Arbitrary-Wellenform- Daten
oder des Gerätezustands

7

Utility-Taste

Zum Einrichten der Funktionseinstellungen der Hilfssysteme

8

Help-Taste

Zur Anzeige der integrierten Hilfeinformationen

9

CH2 Ausgangsregler

Ein-/Ausschalten der Ausgabe von Kanal 2 (CH2). Die
Hintergrundbeleuchtung leuchtet, wenn CH2 eingeschaltet wird.

10

CH2 Ausgang

Ausgangssignal von Kanal 2 (CH2)

11

Fußstütze

Ermöglicht das Kippen des Geräts für mehr Bedienkomfort

12

CH1 Ausgangsregler

Ein-/Ausschalten der Ausgabe von Kanal 1 (CH1). Die
Hintergrundbeleuchtung leuchtet, wenn CH1 eingeschaltet wird.

13

CH1 Ausgang

Ausgangssignal von Kanal 1 (CH1)

14

CH1/2-Taste

Umschalten des auf dem Bildschirm angezeigten Kanals zwischen CH1 und
CH2.

15

Modulation (Mod)

Generieren von modulierten Wellenformen, Sweep und Burst; diese
Funktionen werden nur für CH1 verwendet. (DC-Taste bei P4124)

16

Both-Taste

Anzeigen der editierbaren Parameter beider Kanäle. Bei aktivierter
Funktion wird die Taste hintergrundbeleuchtet.

17

Auswahltasten für

Wellenformen

Dazu gehören: Sinus , Rechteck , Rampe , Impuls ,

Rauschen und Arbitrary . Bei Auswahl der Wellenform schaltet
sich die Hintergrundbeleuchtung der jeweiligen Taste ein.

18

Ein-/Aus-Taste

Ein-/Ausschalten des Generators

9

① ② ⑤ ⑥

⑩ ⑨ ⑧

⑦

③ ④

4.2. Rückseite (P4125 – 4165)

Abb. 0-2 Überblick über die Rückseite

1

2

20MHz Referenzausgabe

20MHz Referenzeingang /
Zählereingang

Diese beiden Anschlüsse werden genutzt, um Generatoren zu
synchronisieren. Der Anschluss [20MHz In/Counter] akzeptiert
ein externes 20 MHz-Taktsignal, und der Anschluss [20MHz
Out] kann ein 20 MHz-Taktsignal ausgeben, das von dem
Kristall im Generator generiert wird. (siehe "Einstellen der
Taktgeberquelle")

Der Anschluss [20MHz In/Counter] wird auch für die Annahme
des Zähler-Eingangssignals verwendet. (siehe "Einstellen des
Zählers")

3

Externer Trigger / FSK /

Burst

Dieses Signal kann als externe Signalquelle im Sweep-, FSK­und Burst-Modus genutzt werden.

4

Modulation In

Eingang Modulations-Wellenform, wird als externe Signalquelle
verwendet.

5

RS232-Anschluss

Über diese Schnittstelle kann der Generator an einen PC
angeschlossen und via PC-Software gesteuert werden.

6

Netzeingangsbuchse

Anschluss der Stromversorgung

7

Sicherung

Verwenden Sie eine dem Spannungsbereich entsprechende
Sicherung

8

Netzspannungs -

Umschalter

Umschalten zwischen 110V und 220V

9

USB Host-Anschluss

Anschließen als „Host-Gerät" an ein externes USB-Gerät, z.B.
Anschließen eines USB-Datenträgers an das Gerät

10

USB Geräte-Anschluss

Anschließen als „Slave-Gerät" an ein externes Gerät, z.B.
Anschließen an einen PC und Steuern über PC-Software

10

4.1.1 Gerätevorderseite / Geräterückseite und Benutzeroberfläche (P4120-4121)

Abb.0-1 Überblick über das Bedienfeld

1

LCD

Anzeige der Benutzeroberfläche

2

Menüwahl-Tasten

Insgesamt 5 Tasten: F1～F5, aktivieren das entsprechende Menü

3

Zifferntasten

Zur Eingabe von Parametern, u.a.: Zahl, Punkt und Plus-/Minus-Zeichen

4

Einstellknopf

Zur Änderung der aktuell hervorgehobenen Zahl, kann auch zur Auswahl
des Datei-Speicherorts oder zum Wechseln des Zeichens der Softtastatur
bei der Eingabe von Dateinamen verwendet werden.

5

Richtungstaste

Zum Bewegen des Cursors des ausgewählten Parameters oder zur
Auswahl der Datei-Speicherorte

6

Save-Taste

Speichern/Aufrufen der benutzerdefinierten Arbitrary-Wellenform- Daten
oder des Gerätezustands

7

Utility-Taste

Zum Einrichten der Funktionseinstellungen der Hilfssysteme

8

Help-Taste

Zur Anzeige der integrierten Hilfeinformationen

9

Output-Taste

Ein-/Ausschalten der Ausgabe des Kanals. Die Hintergrundbeleuchtung
leuchtet, wenn der Kanal eingeschaltet wird.

10

CH1 Ausgang

Ausgangssignal von Kanal 1 (CH1)

11

Fußstütze (unterhalb)

Ermöglicht das Kippen des Geräts für mehr Bedienkomfort

12

Trigger-Taste

Schaltet den Sync-Port am Gerät ein und aus. Die Hintergrundbeleuchtung
leuchtet, wenn der Sync-Port eingeschaltet wird.

13

Sync-Ausgang

Ausgang zur Ausgabe des Sync-Signals (siehe Abschnitt im Handuch)

14

Auswahltasten für

Wellenformen

Dazu gehören: Sinus , Rechteck , Rampe , Impuls ,

Rauschen und Arbitrary . Bei Auswahl der Wellenform schaltet
sich die Hintergrundbeleuchtung der jeweiligen Taste ein.

15

Ein-/Aus-Taste

Ein-/Ausschalten des Generators

11

4.2.1 Rückseite (P 4120 – 4124)

Abb. 0-2 Überblick über die Rückseite

1

Referenzeingang

Der Anschluss [Ref Clk in] wird auch für die Annahme eines
externen Taktsignals verwendet

2

USB Geräte-Anschluss

Anschließen als „Slave-Gerät" an ein externes Gerät, z.B.
Anschließen an einen PC und Steuern über PC-Software

3

Netzspannungs -

Umschalter

Umschalten zwischen 110V und 220V

4

Netzeingangsbuchse

Anschluss der Stromversorgung

5

Sicherung

Verwenden Sie eine dem Spannungsbereich entsprechende
Sicherung

*

Referenzausgang

Nicht im Bild: Gibt ein Referenzsignal aus (nur P4124)

5

1

2

3

4

12

4.3. Benutzeroberfläche

④

⑨
⑧

③

⑦

②

①

⑥

⑤

⑩

⑪

Abb. 0-3 Benutzeroberfläche (z.B. Sinus)

1

Aktuell ausgewählter Kanal (Nur 2-Kanal Geräte)

2

Parameter 1, Anzeigen von Parametern und Editieren des ausgewählten Parameters

3

Aktuell ausgewählte Signalart oder Modus

4

Das Einstellungsmenü des aktuellen Signals oder Modus

5

Parameter 3, Anzeigen von Parametern und Editieren des ausgewählten Parameters

6

Parameter 2, Anzeigen von Parametern und Editieren des ausgewählten Parameters

7

Anzeigen der aktuellen Wellenform

8

Offset/Low-Pegel, abhängig von dem, auf der rechten Seite der Anzeige, ausgewählten
Menüpunktes

9

Amplitude/High-Pegel, abhängig von dem, auf der rechten Seite der Anzeige, ausgewählten
Menüpunktes

10

Frequenz/Periode, abhängig von dem, auf der rechten Seite der Anzeige, ausgewählten
Menüpunktes

11

Last: High Z, stellt einen hohen Widerstand dar

4.4. Allgemeine Prüfung

Es wird empfohlen, nach Erhalt eines neuen Funktionsgenerators eine Prüfung des
Instruments durchzuführen. Gehe Sie dabei folgendermaßen vor:

1. Prüfen Sie, ob das Gerät während des Transports beschädigt wurde.

Wenn Sie feststellen, dass die Kartonverpackung oder die Schaumstoffschutzpolster
stark beschädigt sind, heben Sie diese auf bis das ganze Gerät und sein Zubehör die
elektrische und mechanische Prüfung bestanden haben.

13

2. Überprüfen des Zubehörs

Das mitgelieferte Zubehör wird in „12.1. Anhang A: Lieferumfang“ dieses Handbuchs
vollständig beschrieben. Prüfen Sie das Zubehör anhand dieser Beschreibung auf
seine Vollständigkeit. Sollten Zubehörteile fehlen oder beschädigt sein, wenden Sie
sich bitte an den zuständigen Händler.

3. Überprüfen des Geräts

Sollten Sie Schäden am Äußeren des Geräts feststellen oder aber das Gerät
funktioniert nicht ordnungsgemäß oder besteht die Leistungsprüfung nicht, wenden
Sie sich bitte an den zuständigen Händler. Sollte das Gerät während des Transports
beschädigt worden sein, heben Sie bitte die Umverpackung auf. Nach
Benachrichtigung der Transportabteilung oder des hierfür zuständigen Händlers wird
die Reparatur bzw. ein Austausch des Geräts in die Wege geleitet.

4.5. Einstellen der Fußstütze

Klappen Sie die Fußstützen unter dem Generator herunter (siehe Abb. 0-1 - 11).

4.6 Einstellen des Netzeingangs (AC)

Der Funktionsgenerator arbeitet mit einer 110V oder 220V Spannungsquelle. Der Benutzer
kann den Spannungsbereich mit dem Netzspannungsumschalters auf der Rückseite des
Gerätes entsprechend des Standards seines Landes einstellen
(siehe S. 6 Abb. 0-2 - 8) und eine geeignete Sicherung verwenden.

Spannung

Sicherung

110V

125 V, F4AL

220V

250 V, F2AL

So ändern Sie den Spannungsbereich des Generators:

1. Schalten Sie die Ein-/Aus-Taste auf der Vorderseite des Geräts aus und trennen
Sie das Netzkabel vom Gerät.

2. Überprüfen Sie, ob die im Werk installierte Sicherung (250 V, F2AL) dem
ausgewählten Spannungsbereich entspricht. Müssen Sie die Sicherung wechseln,
öffnen Sie die Abdeckung mit einem flachen Schraubenzieher und tauschen Sie die
Sicherung aus.

3. Setzen Sie den Netzspannungsumschalter auf den gewünschten
Spannungsbereich.

14

4.7. Einschalten des Geräts

(1) Schließen Sie das Instrument mithilfe des Stromkabels an die Stromversorgung an.

Warnung:

Zur Vermeidung von Stromschlägen muss das Gerät ordnungsgemäß
geerdet sein.

(2) Drücken Sie die Ein-/Aus-Taste auf der Vorderseite des Geräts. Der Startbildschirm

wird angezeigt.

5. Bedienung des Frontfeldes

Dieses Kapitel behandelt die folgenden Punkte:

 Kanäle einstellen
 Sinussignale ausgeben
 Rechtecksignale ausgeben
 Rampensignale ausgeben
 Impulssignale ausgeben
 Rausch-Signale ausgeben
 Arbitrary-Signale ausgeben
 Gleichsspannungssignale (DC) ausgeben
 Modulierte Wellenform generieren
 Sweep generieren
 Burst generieren
 Speichern und Aufrufen
 Utility-Funktion einstellen
 Integrierte Hilfe verwenden

15

5.1. Einstellen der Kanäle (P4124 – 4165)

 Kanalanzeige wechseln

Drücken Sie die CH1/2-Taste, um den angezeigten Kanal zu wechseln (CH1 oder CH2).

 Anzeigen/Editieren beider Kanäle

Drücken Sie die Both-Taste, um die Parameter für beide Kanäle anzuzeigen.

Wechseln des Kanals: Drücken Sie die CH1/2-Taste, um den editierbaren Kanal zu
wechseln.

Auswahl der Wellenform: Drücken Sie die Auswahltasten für Wellenformen, um die
Wellenform für den aktuell ausgewählten Kanal zu wählen.

Auswahl der Parameter: Drücken Sie die Tasten F2 ～ F5 , um die Parameter 1 bis
Parameter 4 auszuwählen. Drücken Sie die Taste erneut, um den aktuell angezeigten

Parameter zu wechseln (z.B. Frequenz/Periode).

Editieren der Parameter: Drehen Sie an dem Drehknopf, um den Wert der
Cursor-Position zu ändern. Drücken Sie die / Pfeiltasten, um den Cursor zu
bewegen. (Die Zifferntasten können nicht zur Eingabe verwendet werden.)

CH1 Waveform

Parameter 1

Parameter 4

CH2 Waveform

Parameter 1

Parameter 2

Parameter 3

Parameter 2

Parameter 3

Abb. 0-4: Die Benutzeroberfläche der Both -Taste

16

 Ein-/Ausschalten der Kanäle

Drücken Sie die CH1- oder CH2-Taste, um den entsprechenden Kanal ein- bzw.
auszuschalten. Die jeweilige Hintergrundbeleuchtung leuchtet, wenn der Kanal
eingeschaltet ist.

 Channel Copy

(1) Drücken Sie in der Signalausgabe-Anzeige den Einstellknopf, um in das Channel

Copy-Menü zu wechseln.

(2) Drücken Sie F1 um „von CH2 zu CH1" zu wählen, oder F2 , um „von CH1 zu

CH2" zu wählen.

5.2. Einstellen der Signale

Im Folgenden wird das Einstellen und Ausgeben von Sinus-, Rechteck-, Rampen-, Impuls-,
Rausch-, Arbitrary- und DC-Signalen sowie das Kopieren eines Kanals beschrieben.

5.3. Ausgeben von Sinus-Signalen

Drücken Sie die -Taste, um die Benutzeroberfläche für Sinus-Signale aufzurufen.
Die Parameter der Sinus-Wellenform können über das Sinus-Einstellungsmenü auf der
rechten Seite eingestellt werden.
Die Parameter der Sinus-Wellenform sind: Frequenz/Periode, Amplitude/High-Pegel,
Offset/Low-Pegel. Sie können das Menü mithilfe der Menüwahltasten rechts bedienen.

Channel

Setting menu
of Sine signal

Amplitude

Load

Offset

Current signal

Frequency

Parameter 3

Parameter 2

Parameter 1

Sine

Abb. 0-5: Die Benutzeroberfläche des Sinus-Signals

17

5.4. Einstellen von Frequenz/Periodendauer

Drücken Sie die F1 -Taste. Der ausgewählte Menüpunkt wird hervorgehoben und der
ausgewählte Parameter unter Parameter 1 angezeigt. Drücken Sie die F1 -Taste, um
zwischen Frequenz und Periode umzuschalten.

Sie können den ausgewählten Parameter auf zwei Arten ändern:

 Drehen Sie an dem Drehknopf, um den Wert der Cursor-Position zu ändern. Drücken

Sie die / Pfeiltasten, um den Cursor zu bewegen.

 Wenn Sie eine Zifferntaste auf dem Bedienfeld drücken, öffnet sich ein Eingabefeld.

geben Sie den Wert ein. Mithilfe der Pfeiltaste können Sie die letzte Ziffer
löschen. Drücken Sie F1 ～ F3 , um die Einheit auszuwählen, oder drücken Sie
F4 , um zur nächsten Seite zu wechseln und andere Einheiten auszuwählen. Mithilfe

von F5 können Sie die Eingabe löschen.

Abb. 0-6: Einstellen der Frequenz mithilfe der Zifferntasten

5.5. Einstellen der Amplitude

Drücken Sie F2 und prüfen Sie, ob das „Ampl"-Menü hervorgehoben ist. Falls nicht,
drücken Sie F2 , um zu „Ampl" zu wechseln. Bei Parameter 2 erscheint ein Cursor
unterhalb des Amplitudenwerts. Stellen Sie mithilfe des Drehknopfs oder der Zifferntasten
den gewünschten Wert ein.

5.6. Einstellen des Offsets

Drücken Sie F3 und prüfen Sie, ob das „Offset"-Menü hervorgehoben ist. Falls nicht,
drücken Sie F3 , um zu „Offset" zu wechseln. Bei Parameter 3 erscheint ein Cursor
unterhalb des Offset-Werts. Stellen Sie mithilfe des Drehknopfs oder der Zifferntasten den
gewünschten Wert ein.

18

5.7. Einstellen des High-Levels

Drücken Sie F2 und prüfen Sie, ob das „Hi_Level"-Menü hervorgehoben ist. Falls nicht,
drücken Sie F2 , um zu „Hi_Level" zu wechseln. Bei Parameter 2 erscheint ein Cursor
unterhalb des Amplitudenwerts. Stellen Sie mithilfe des Drehknopfs oder der Zifferntasten
den gewünschten Wert ein.

5.8. Einstellen des Low- Levels

Drücken Sie F3 und prüfen Sie, ob das „Lo_Level"-Menü hervorgehoben ist. Falls
nicht, drücken Sie F3 , um zu „Lo_Level" zu wechseln. Bei Parameter 3 erscheint ein
Cursor unterhalb des Offset-Werts. Stellen Sie mithilfe des Drehknopfs oder der
Zifferntasten den gewünschten Wert ein.

5.9. Ausgeben von Rechteck-Signalen

Drücken Sie die -Taste, um die Benutzeroberfläche für Rechteck-Signale aufzurufen.
Die Parameter der Rechteck-Wellenform können über das Rechteck-Einstellungsmenü auf

der rechten Seite eingestellt werden.
Die Parameter der Rechteck-Wellenform sind: Frequenz/Periode, Amplitude/High-Pegel,

Offset/Low-Pegel, Tastverhältnis (Duty). Sie können das Menü mithilfe der
Menüwahltasten rechts bedienen.
Für das Einstellen von Frequenz/Periode, Amplitude/High-Pegel, Offset/Low-Pegel, siehe
„Ausgeben von Sinus-Signalen“.

Channel

Setting menu of
Square signal

Amplitude

Load

Offset

Current signal

Frequency

Parameter 1

Duty cycle

Parameter 2

Parameter 3

Abb. 0-7: Die Benutzeroberfläche des Rechteck-Signals

19

Begriffserklärung

Tastverhältnis (Duty Cycle):

Der prozentuale Anteil, den der High-Level an der ganzen Periode hat, also das
Verhältnis von Impulsdauer zur Periodendauer.

5.10. Einstellen des Tastverhältnisses (Duty Cycle)

(1) Drücken Sie die F4 -Taste. Das „Duty Cycle"-Menü wird hervorgehoben und der

aktuelle Wert des Tastverhältnisses unter Parameter 1 angezeigt.

(2) Sie können den Wert mithilfe des Drehknopfes direkt ändern oder mithilfe der

Zifferntasten den gewünschten Wert eingeben. Drücken Sie F4 , um „%"
auszuwählen.

Abb. 0-8: Einstellen des Tastverhältnisses eines Rechteck-Signals

5.11.Ausgeben von Rampen-Signalen

Drücken Sie die -Taste, um die Benutzeroberfläche für Rampen-Signale aufzurufen.
Die Parameter der Rampen-Wellenform können über das Rampen-Einstellungsmenü auf

der rechten Seite eingestellt werden.
Die Parameter der Rampen-Wellenform sind: Frequenz/Periode, Amplitude/High-Pegel,

Offset/Low-Pegel, Symmetrie. Sie können das Menü mithilfe der Menüwahltasten rechts
bedienen.

Für das Einstellen von Frequenz/Periode, Amplitude/High-Pegel, Offset/Low-Pegel, siehe
„Ausgeben von Sinus-Signalen".

20

Channel

Setting menu
of Ramp signal

Amplitude

Load

Offset

Current signal

Frequency

Parameter 1

Symmetry

Parameter 2

Parameter 3

Abb. 0-9: Die Benutzeroberfläche des Rampen-Signals

Begriffserklärung

Symmetrie: Der prozentuale Anteil, den die Anstiegszeit an der ganzen Periode hat,

also das Verhältnis von Anstiegsdauer zur Periodendauer.

5.12. Einstellen der Symmetrie

(1) Drücken Sie die F4 -Taste. Das „Symmetrie"-Menü wird hervorgehoben und der

aktuelle Symmetrie-Wert unter Parameter 1 angezeigt.

(2) Sie können den Wert mithilfe des Drehknopfes direkt ändern oder mithilfe der

Zifferntasten den gewünschten Wert eingeben. Drücken Sie F4 , um „%"
auszuwählen.

Abb. 0-10: Einstellen der Symmetrie des Rampensignals

21

5.13. Ausgeben von Impuls-Signalen

Drücken Sie die -Taste, um die Benutzeroberfläche für Impuls-Signale aufzurufen.
Die Parameter der Impuls-Wellenform können über das Impuls-Einstellungsmenü auf der
rechten Seite eingestellt werden.

Die Parameter der Impuls-Wellenform sind: Frequenz/Periode, Amplitude/High-Pegel,
Offset/Low-Pegel, Impulsbreite/Tastverhältnis. Sie können das Menü mithilfe der
Menüwahltasten rechts bedienen.

Für das Einstellen von Frequenz/Periode, Amplitude/High-Pegel, Offset/Low-Pegel, siehe
„Ausgeben von Sinus-Signalen".

Channel

Setting menu
of Pulse signal

Amplitude

Load

Offset

Current signal

Frequency

Pulse width

Parameter 2

Parameter 3

Parameter 1

Abb. 0-11: Die Benutzeroberfläche des Impuls-Signals

Begriffserklärung

Impulsbreite:

Es gibt zwei Arten von Impulsbreite: positiv und negativ.

Bei der positiven Impulsbreite handelt es sich um die Zeit, die zwischen der
50%-Schwelle der ansteigenden Amplitudenflanke und der 50%-Schwelle der
abfallenden Amplitudenflanke liegt.

Bei der negativen Impulsbreite handelt es sich um die Zeit, die zwischen der
50%-Schwelle der abfallenden Amplitudenflanke und der 50%-Schwelle der
ansteigenden Amplitudenflanke liegt.

22

5.14. Einstellen von Impulsbreite / Tastverhältnis (Duty Cycle)

(1) Drücken Sie die F4 -Taste. Der ausgewählte Menüpunkt wird hervorgehoben und

der ausgewählte Parameter unter Parameter 1 angezeigt. Drücken Sie F4 , um
zwischen Impulsbreite und Tastverhältnis umzuschalten.

(2) Sie können den Wert mithilfe des Drehknopfes direkt ändern oder mithilfe der

Zifferntasten den gewünschten Wert eingeben und die Einheit auswählen.

Abb. 0-12: Einstellen der Impulsbreite des Impuls-Signals

5.15. Ausgeben von Rausch-Signalen

Bei dem Rausch-Signal, das der Generator ausgibt, handelt es sich um weißes Rauschen.
Drücken Sie die -Taste, um die Benutzeroberfläche für Rausch-Signale aufzurufen.
Die Parameter der Rausch-Wellenform können über das Rausch-Einstellungsmenü auf
der rechten Seite eingestellt werden.

Die Parameter der Rausch-Wellenform sind: Amplitude/High-Pegel, Offset/Low-Pegel. Sie
können das Menü mithilfe der Menüwahltasten rechts bedienen.

Für das Einstellen von Amplitude/High-Pegel, Offset/Low-Pegel, siehe „Ausgeben von
Sinus-Signalen".

Setting menu
of Noise signal

Amplitude

Load

Offset

Current signal

Channel

Parameter 2

Parameter 3

Noise waveform

23

Abb. 0-13: Die Benutzeroberfläche des Rausch-Signals

5.16. Ausgeben von Arbitrary-Signalen

Drücken Sie die -Taste, um die Benutzeroberfläche für Arbitrary-Signale aufzurufen.
Die Parameter der Arbitrary-Wellenform können über das Arbitrary-Einstellungsmenü auf

der rechten Seite eingestellt werden.
Die Menüpunkte der Arbitrary-Wellenform sind: Frequenz/Periode, Amplitude/High-Pegel,
Offset/Low-Pegel, eingebaute Wellenform, editierbare Wellenform. Sie können das Menü
mithilfe der Menüwahltasten rechts bedienen.
Für das Einstellen von Frequenz/Periode, Amplitude/High-Pegel, Offset/Low-Pegel, siehe
„Ausgeben von Sinus-Signalen“.

Das Arbitrary-Signal besteht aus zwei Arten: die im System eingebaute Wellenform und die
vom Benutzer definierbare Wellenform.

Channel

Setting menu of
Arbitrary signal

Amplitude

Load

Offset

Current signal

Frequency

Parameter 1

Parameter 2

Parameter 3

Built-in Exponential

Rise Waveform

Abb. 0-14: Die Benutzeroberfläche des Arbitrary-Signals

24

5.17. Auswählen der vorinstallierten Wellenformen

Es gibt 45 eingebaute Arbitrary-Wellenformen.

Menü

Einstellungen

Erläuterung

Häufig

StairD StairU StairUD Trapezia
RoundHalf AbsSine AbsSineHalf
SineTra SineVer NegRamp AttALT
AmpALT CPulse PPulse NPulse

Auswahl häufiger
Wellenformen

Mathematisch

ExpRise ExpFall Sinc Tan Cot Sqrt XX
HaverSine Lorentz ln Cubic Cauchy
Besselj Bessely Erf Airy

Auswahl mathematischer
Wellenformen

Fenster

Rectangle Gauss Hamming Hann
Bartlett Blackman Laylight Triang

Auswahl von
Fensterfunktionen

Andere

DC Heart Round LFMPulse Rhombus

Cardiac

Auswahl anderer
Wellenformen

Back

Zurück zum
vorherigen Menü

So wählen Sie eingebaute Wellenformen aus:
(1) Drücken Sie zuerst die Taste und dann F4 , um in das Menü Built-In Wform zu

wechseln.

(2) Drücken Sie F1 ~ F4 , um Common, Maths, Window or Others auszuwählen.

Wählen Sie z.B. „Maths", wird folgende Oberfläche angezeigt.

(3) Drehen Sie den Drehknopf oder drücken Sie die / Pfeiltasten, um die

gewünschte Wellenform auszuwählen, z.B. ExpRise (exponentieller Anstieg). Drücken
Sie F1 , um die Wellenform 'exponentieller Anstieg' auszugeben.

25

5.18. Benutzerdefinierte Wellenformen

Drücken Sie zuerst die Taste und dann F5 , um die Option „Editable Wform"
auszuwählen.

Menüpunkt

Beschreibung

Create Wform

Erstellen einer neuen Wellenform.

Select Wform

Auswählen einer im internen Speicher (FLASH) oder auf der U-Disk
(USBDEVICE nur P4124-4165) gespeicherten Wellenform.

Edit Wform

Editieren der gespeicherten Wellenform.

5.19. Erstellen einer neuen Wellenform
(1) Wechseln Sie zunächst in das entsprechende Menü: Drücken Sie

→Editable Wform (editierbare Wellenform)→Create Wform (Wellenform erstellen).

(2) Stellen Sie die Anzahl der Wellenformpunkte ein: Drücken Sie F1 , um die

Option „Wform Points" (Wellenformpunkte) aufzurufen und drehen Sie dann den
Drehknopf oder drücken Sie die Zifferntasten, um den gewünschten Wert einzugeben
und die Einheit zu wählen. X1, XK, XM stehen für 1, 1000, 1000.000. Die
Wellenformpunkte umfassen 2～1000.000.

(3) Einrichten der Interpolation: Drücken Sie F2 , um zwischen „On/Off" (Ein/Aus)

umzuschalten. Wenn Sie „On" wählen, werden die Punkte auf direktem Wege
miteinander verbunden, die Spannungen zwischen zwei aufeinanderfolgenden
Punkten ändern sich nicht und die Wellenform sieht wie eine aufsteigende aus.

(4) Editieren der Wellenformpunkte: Drücken Sie F3 , um in den entsprechende Menü

zu wechseln.

 Drücken Sie F1 , um die Option „Points" (Punkte) auszuwählen und die Anzahl der zu

bearbeitenden Punkte einzugeben.

 Drücken Sie F2 , um die Option „Voltage" (Spannung) auszuwählen und die

Spannung für den aktuellen Punkt einzugeben.

 Wiederholen Sie den o.g. Schritt, um alle Punkt wie gewünschte einzustellen.
 Drücken Sie F4 , um die Option „Store" (Speichern), zu wählen und das Dateisystem

einzugeben. Ist eine U-Disk angeschlossen, drücken Sie die / Pfeiltasten, um

den Speicherort auszuwählen. „USBDEVICE" ist das U-Disk-Speichermedium,
„FLASH" der interne Speicher. Wählen Sie „Next level", um den gewünschten
Speicherpfad aufzurufen und wählen Sie „Save" (Speichern). Eine Eingabetastatur
erscheint. Geben Sie den Dateinamen ein und wählen Sie dann „DONE" (Fertig).

26

5.20. Auswählen einer gespeicherten Wellenform
Wechseln Sie zunächst in das entsprechende Menü: Drücken Sie →Editable

Wform (editierbare Wellenform)→Select Wform (Wellenform auswählen).
(1) Geben Sie den Speicherpfad für die gewünschte Wellenformdatei ein. Drehen Sie den

Drehknopf oder drücken Sie die / Pfeiltasten, um die gewünschte
Wellenform auszuwählen.

(2) Wählen Sie die Option „Recall output" (Ausgabe aufrufen).

5.21. Bearbeiten einer gespeicherten Wellenform

(1) Wechseln Sie zunächst in das entsprechende Menü: Drücken Sie

→Editable Wform (editierbare Wellenform)→Edit Wform (Wellenform bearbeiten).

(2) Geben Sie den Speicherpfad für die gewünschte Wellenformdatei ein. Drehen Sie den

Drehknopf oder drücken Sie die / Pfeiltasten, um die gewünschte
Wellenform auszuwählen.

(3) Wählen Sie die Option „Recall suppress" (Zum Bearbeiten aufrufen).

5.22. Löschen einer gespeicherten Wellenform

(1) Drücken Sie Save (Speichern), um das Dateisystem anzugeben.
(2) Geben Sie den Speicherpfad für die gewünschte Wellenformdatei ein. Drehen Sie den

Drehknopf oder drücken Sie die / Pfeiltasten, um die gewünschte
Wellenform auszuwählen.

(3) Wählen Sie „Delete" (Löschen).

5.23. Ausgeben eines Gleichsspannungssignals (DC)

Drücken Sie CH1/2, um den Kanal für die DC-Ausgabe auszuwählen (P4125 -4165) oder
die DC -Taste (P 4124)

(1) Drücken Sie zuerst die Taste und dann F4 , um in das Menü eingebaute

Wellenformen zu wechseln.

(2) Drücken Sie F4 , um die Option „Others" (Andere) auszuwählen. Wählen Sie „DC".

Drücken Sie F1 , um Gleichstrom (DC) auszugeben.

(3) Drücken Sie F3 und prüfen Sie, ob das „Offset"-Menü hervorgehoben ist. Falls

nicht, drücken Sie F3 , um zu „Offset" zu wechseln. Bei Parameter 3 erscheint ein
Cursor unterhalb des Offset-Werts. Stellen Sie mithilfe des Drehknopfs oder der
Zifferntasten den gewünschten Wert ein und wählen Sie die Einheit.

27

Abb. 0-15: Die DC-Einstellungsschnittstelle

5.24. Generieren einer modulierten Wellenform (nur P4125 – 4165)

Die Modulationsfunktion wird nur für Kanal 1 (CH1) verwendet. Drücken Sie zuerst die
Mod-Taste und dann F1 , um die Option „Mod" (Modulation) auszuwählen und eine
modulierte Wellenform zu generieren. Der Funktionsgenerator kann Wellenformen mithilfe
von AM, FM, PM, FSK und PWM modulieren. Zum Abschalten der Modulation drücken Sie
die Mod-Taste.

5.25. AM (Amplitudenmodulation)

Die modulierte Wellenform besteht aus zwei Teilen: die Trägerwellenform und die
modulierende Wellenform. Bei der Trägerwellenform kann es sich nur um ein Sinussignal
handeln. Bei der Amplitudenmodulation wird die Amplitude der Trägerwellenform durch die
Momentanspannung der modulierenden Signalform verändert. Nachstehend sehen Sie die
Benutzeroberfläche der Amplitudenmodulation.

28

Current Parameter

Carrier

Frequency

Carrier

Amplitude

Carrier Waveform

Modulating Waveform

Load

Mod Depth

AM Frequency

Mod Type

Mod Shape

Source

Abb. 0-16: Die Benutzeroberfläche der AM

5.26. Einstellen der AM-Parameter

1. Drücken Sie zuerst die Mod-Funktionstaste und dann F1 , um die Option „Mod"
auszuwählen.

2. Drücken Sie F1 , um als Modulationsart („Mod Type") AM auszuwählen. Wenn die
Trägerwellenform kein Sinussignal ist, wechselt das System automatisch zu Sinus.

3. Drücken Sie die -Taste, um die Wellenform und die Parameter der
Trägerwellenform anzuzeigen. Zum Verändern der Parameter, siehe „Ausgeben von

Sinus-Signalen" auf S.12. Drücken Sie die -Taste erneut, um zur
Modulations-Benutzeroberfläche zurückzukehren.

4. Drücken Sie F5 , um die Quelle auszuwählen. Handelt es sich um eine externe
Quelle („External"), verwenden Sie für den Signaleingang den Modulationsanschluss
Modulation In auf der Rückseite des Geräts. Die AM-Einstellung ist abgeschlossen.
Für eine interne Quelle, siehe Anleitung unten.

5. Drücken Sie F2 , um die Modulationssignalform („Mod Shape") auszuwählen. Sie
können wählen zwischen Sinus, Rechteck und Rampe.

6. Drücken Sie F3 , um die AM-Frequenz einzustellen. Der Frequenzbereich liegt
zwischen 2 mHz～20 kHz (nur bei interner Quelle).

7. Drücken Sie F4 , um die Modulationstiefe („Mod Depth") einzustellen. Der Bereich
umfasst 0%～100%.

29

Begriffserklärung

AM-Frequenz:

Die Frequenz der modulierenden Wellenform.

Modulationstiefe (Mod Depth):

Der Amplitudenbereich der modulierenden Wellenform. Bei der 0%-Modulation ist die
Ausgangsamplitude halb so groß wie die eingestellte. Bei der 100%-Modulation ist die
Ausgangsamplitude genauso groß wie die eingestellte. Bei einer externen Quelle wird
die Tiefe der Amplitudenmodulation von dem Spannungspegel des Signals gesteuert,
das an den Modulation In-Anschluss auf der Rückseite des Geräts angeschlossen ist.
+5V entspricht der jeweils eingestellte Tiefe 100%.

5.27. FM (Frequenzmodulation)

Die modulierte Wellenform besteht aus zwei Teilen: die Trägerwellenform und die
modulierende Wellenform. Bei der Trägerwellenform kann es sich nur um ein Sinussignal
handeln. Bei der Frequenzmodulation wird die Frequenz der Trägerwellenform durch die
Momentanspannung des modulierenden Signals verändert. Nachstehend sehen Sie die
Benutzeroberfläche der Frequenzmodulation.

Current Parameter

Carrier

Frequency

Carrier

Amplitude

Carrier Waveform

Modulating Waveform

Load

Frequency Deviation

FM Frequency

Mod Type

Mod Shape

Source

Abb. 0-17: Die Benutzeroberfläche der FM
