PeakTech 3443 operation manual

Bedienungsanleitung /

Operation Manual

Heavy-Duty

Digital-Multimeter

PeakTech

®

3443/ 3444/ 3445

EU - Konformitätserklärung

PeakTech 3445

Hiermit erklärt PeakTech Prüf- und Messtechnik GmbH, dass der

Funkanlagentyp [P 3445 - Multimeter mit Bluetooth-Schnittstelle] der

Richtlinie 2014/53/EU, elektromagnetische Kompatibilität der

Richtlinie 2014/30/EU und Gerätesicherheit der

Niederspannungsrichtlinie 2014/35/EU entspricht.

Der vollständige Text der EU-Konformitätserklärung ist unter der

folgenden Internetadresse verfügbar:

https://www.peaktech.de/produktdetails/kategorie/d

igital---handmultimeter/produkt/peaktech-3445.html

2

1. Sicherheitshinweise zum Betrieb des Gerätes

Dieses Gerät erfüllt die EU-Bestimmungen 2014/30/EU
(elektromagnetische Kompatibilität) und 2014/35/EU
(Niederspannung) entsprechend der Festlegung im Nachtrag
2014/32/EU (CE-Zeichen).
Überspannungskategorie III 1000V; Überspannungskategorie IV
600V;
Verschmutzungsgrad 2.

CAT I: Signalebene, Telekommunikation, elektronische Geräte
CAT II: Für Hausgeräte, Netzsteckdosen, portable Instrumente
CAT III: Versorgung durch ein unterirdisches Kabel; Festinstallierte

Schalter, Sicherungsautomaten, Steckdosen oder Schütze
CAT IV: Geräte und Einrichtungen, welche z.B. über Freileitungen
versorgt werden und damit einer stärkeren
Blitzbeeinflussung ausgesetzt sind. Hierunter fallen z.B.
Hauptschalter am Stromeingang, Überspannungsableiter,
Stromverbrauchszähler und Rundsteuerempfänger

Zur Betriebssicherheit des Gerätes und zur Vermeidung von
schweren Verletzungen durch Strom- oder Spannungsüberschläge
bzw. Kurzschlüsse sind nachfolgend aufgeführte
Sicherheitshinweise zum Betrieb des Gerätes unbedingt zu
beachten.

Schäden, die durch Nichtbeachtung dieser Hinweise entstehen, sind
von Ansprüchen jeglicher Art ausgeschlossen.

 Dieses Gerät darf nicht in hochenergetischen Schaltungen
 Gerät nicht auf feuchten oder nassen Untergrund stellen.

 Keine Flüssigkeiten auf dem Gerät abstellen (Kurzschlussgefahr

mit geringen transienten Überspannungen
etc.

verwendet werden.

beim Umkippen des Gerätes)

3

 Gerät nicht in der Nähe starker magnetischer Felder (Motoren,

Transformatoren usw.) betreiben

 maximal zulässige Eingangsspannung von 1000V DC/AC nicht

überschreiten.

 maximal zulässige Eingangswerte unter keinen Umständen

überschreiten (schwere Verletzungsgefahr und/oder Zerstörung
des Gerätes)

 Die angegebenen maximalen Eingangsspannungen dürfen nicht

überschritten werden. Falls nicht zweifelsfrei ausgeschlossen
werden kann, dass diese Spannungsspitzen durch den Einfluss
von transienten Störungen oder aus anderen Gründen
überschritten werden muss die Messspannung entsprechend
(10:1) vorgedämpft werden.

 Nehmen Sie das Gerät nie in Betrieb, wenn es nicht völlig

geschlossen ist.

 Defekte Sicherungen nur mit einer dem Originalwert

entsprechenden Sicherung ersetzen. Sicherung oder
Sicherungshalter niemals kurzschließen.

 Vor dem Umschalten auf eine andere Messfunktion

Prüfleitungen oder Tastkopf von der Messschaltung abkoppeln.

 Keine Spannungsquellen über die µA/mA, 10A – und COM-

Eingänge anlegen. Bei Nichtbeachtung droht Verletzungsgefahr
und/oder die Gefahr der Beschädigung des Multimeters.

 Der 10A-Bereich ist durch eine 10A/1000V-Sicherung

abgesichert.

 Bei Widerstandsmessungen keine Spannungen anlegen!
 Keine Strommessungen im Spannungsbereich (V/Ω)

vornehmen.

 Gerät, Prüfleitungen und sonstiges Zubehör vor Inbetriebnahme

auf eventuelle Schäden bzw. blanke oder geknickte Kabel und
Drähte überprüfen. Im Zweifelsfalle keine Messungen
vornehmen.

 Verwenden Sie ausschließlich 4mm-Sicherheitstestkabelsätze,

um eine einwandfreie Funktion des Gerätes zu gewährleisten.

4

 Messarbeiten nur in trockener Kleidung und vorzugsweise in

Gummischuhen bzw. auf einer Isoliermatte durchführen.

 Messspitzen der Prüfleitungen nicht berühren.
 Warnhinweise am Gerät unbedingt beachten.
 Gerät darf nicht unbeaufsichtigt betrieben werden
 Bei unbekannten Messgrößen vor der Messung auf den

höchsten Messbereich umschalten.

 Gerät keinen extremen Temperaturen, direkter

Sonneneinstrahlung, extremer Luftfeuchtigkeit oder Nässe
aussetzen.

 Starke Erschütterung vermeiden.
 Heiße Lötpistolen aus der unmittelbaren Nähe des Gerätes

fernhalten.

 Vor Aufnahme des Messbetriebes sollte das Gerät auf die

Umgebungstemperatur stabilisiert sein (wichtig beim Transport
von kalten in warme Räume und umgekehrt)

 Überschreiten Sie bei keiner Messung den eingestellten

Messbereich. Sie vermeiden so Beschädigungen des Gerätes.

 Drehen Sie während einer Strom – oder Spannungs-messung

niemals am Messbereichswahlschalter, da hierdurch das Gerät
beschädigt wird.

 Messungen von Spannungen über 35V DC oder 25V AC nur in

Übereinstimmung mit den relevanten Sicherheitsbestimmungen
vornehmen. Bei höheren Spannungen können besonders
gefährliche Stromschläge auftreten.

 Ersetzen Sie die Batterie, sobald das Batteriesymbol „BAT“

aufleuchtet. Mangelnde Batterieleistung kann unpräzise
Messergebnisse hervorrufen. Stromschläge und körperliche
Schäden können die Folge sein.

 Sollten Sie das Gerät für einen längeren Zeitraum nicht

benutzen, entnehmen Sie die Batterie aus dem Batteriefach.

 Säubern Sie das Gehäuse regelmäßig mit einem feuchten

Stofftuch und einem milden Reinigungsmittel. Benutzen Sie
keine ätzenden Scheuermittel.

5

 Dieses Gerät ist ausschließlich für Innenanwendungen geeignet.
 Vermeiden Sie jegliche Nähe zu explosiven und entflammbaren

Stoffen.

 Öffnen des Gerätes und Wartungs – und Reparatur-arbeiten

dürfen nur von qualifizierten Service-Technikern durchgeführt
werden.

 Gerät nicht mit der Vorderseite auf die Werkbank oder

Arbeitsfläche legen, um Beschädigung der Bedienelemente zu
vermeiden.

 Keine technischen Veränderungen am Gerät vornehmen.
 - Messgeräte gehören nicht in Kinderhände –

Reinigung des Gerätes:

Gerät nur mit einem feuchten, fusselfreien Tuch reinigen. Nur
handelsübliche Spülmittel verwenden.
Beim Reinigen unbedingt darauf achten, dass keine Flüssigkeit in
das Innere des Gerätes gelangt. Dies könnte zu einem Kurzschluss
und zur Zerstörung des Gerätes führen.

6

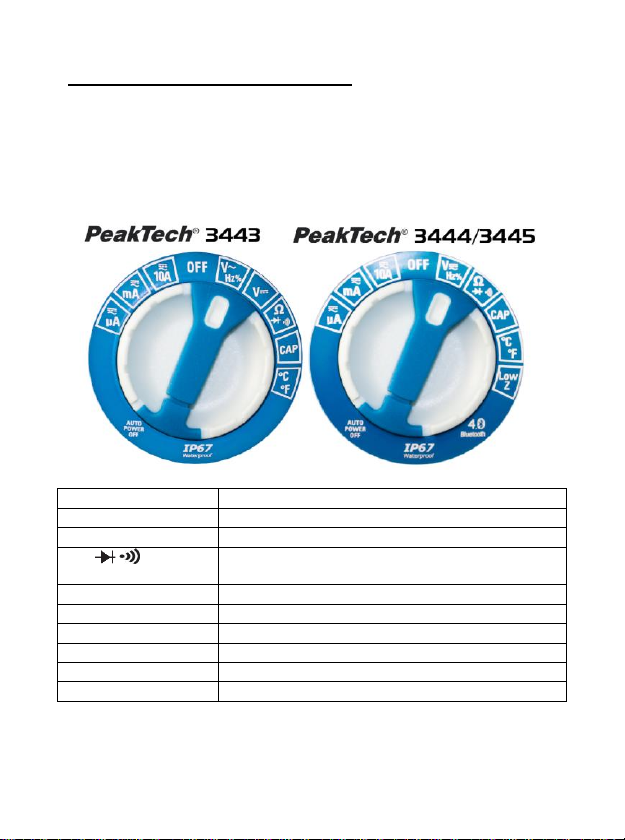

1.1 Einleitung

Funktion

Überlastschutz

DCV / ACV

1000V DC/AC

eff

DCA / ACA (µA/mA)
DCA / ACA (10 A)

800mA / 1000V
10 A / 1000V

Widerstand

600V DC/AC

eff

Diode / Durchgang

600V DC/AC

eff

Kapazität

600V DC/AC

eff

Frequenz

600V DC/AC

eff

Temperatur

600V DC/AC

eff

Überspannungsschutz: 8kV Spitze nach EN 61010

Diese neue Serie von “Heavy Duty“ Multimetern ist für alle

Messaufgaben im Innen- und Außenbereich geeignet und durch sein
stoß- und schlagfestes, wasserdichtes (IP67) Gehäuse für höchste
Beanspruchung ausgelegt.

Als einzigartige Besonderheit verfügt diese Serie neben der
obligatorischen Hintergrundbeleuchtung der Digitalanzeige und einer
LED Taschenlampe auch über eine beleuchtete Beschriftung der
Messbereichswahl, damit diese Geräte auch bei absoluter Dunkelheit
verwendet werden können.

Abgerundet werden diese praktischen Features noch von der Vielzahl an
elektronischen Messfunktionen, dem umfangreichen Zubehör und der
hohen Gerätesicherheit mit Überspannungskategorie CAT III 1000V und
CAT IV 600V.

Das P3444 & 3445 verfügt gegenüber dem P3443 zudem über eine
TrueRMS Messung und das P 3445 über eine Bluetooth 4.0 Schnittstelle
zur Datenübertragung auf Mobiltelefone.

1.2 Maximal zulässige Eingangswerte

7

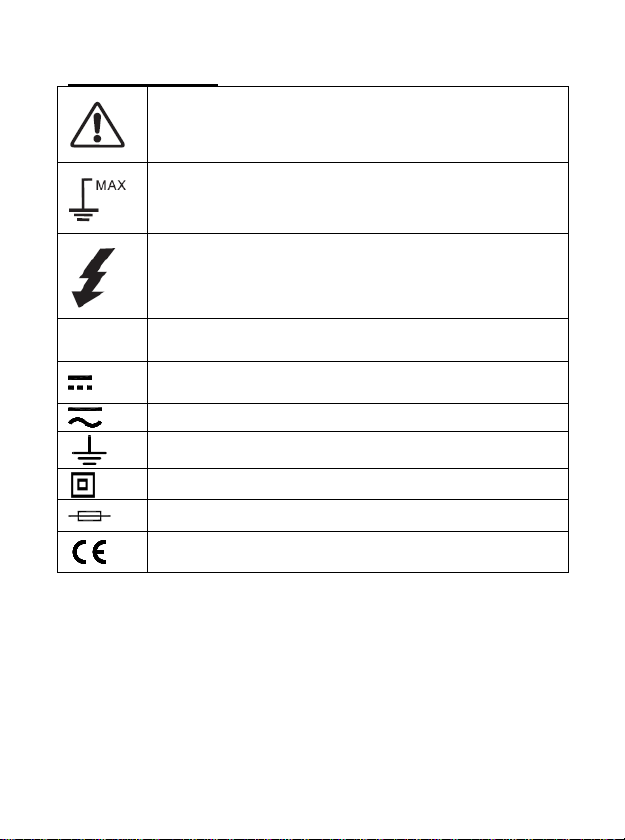

1.3. Sicherheitssymbole und Hinweise am Gerät

Achtung! Entsprechende(n) Abschnitt(e) in der
Bedienungsanleitung nachlesen. Nichtbeachtung
birgt Verletzungsgefahr und/oder die Gefahr der
Beschädigung des Gerätes.

max. zulässige Spannungsdifferenz von 1000 V
DC/AC

eff

zwischen COM-/ V-/ bzw. Ohm-Eingang
und Erde aus Sicherheitsgründen nicht
überschreiten.

Gefährlich hohe Spannung zwischen den Eingängen.
Extreme Vorsicht bei der Messung. Eingänge und
Messspitzen nicht berühren. Sicherheitshinweise in
der Bedienungsanleitung beachten!

~

Wechselspannung – Strom (AC)

Gleichspannung – Strom (DC)

AC oder DC

Erde

Doppelt isoliert

Sicherung

Entspricht den Richtlinien der europäischen Union

Achtung!

Mögliche Gefahrenquelle. Sicherheitsvorschriften unbedingt beachten.
Bei Nichtbeachtung besteht u. U. Verletzungs- oder Lebensgefahr
und/oder die Gefahr der Beschädigung des Gerätes.

8

2. Bedienelemente und Anschlüsse am Gerät

9

1. LCD-Display mit einer Anzeige von max. 6.000 Stellen

2. RANGE-Taste: Umschaltung auf manuelle Bereichswahl

3. REL/AC+DC-Taste: Zum Einschalten der Relativwertfunktion
(Nullstellung) und der AC+DC Funktion (Nur P3445)

4. MODE-/Bluetooth-Taste: Zum Umschalten der Messfuktionen
und Einschalten der Bluetooth Schnittstelle (nur P3445).

5. Drehwahlschalter: Zur Messbereichswahl.

6. 10A Buchse: AC/DC Strommessungen bis 10A

7. µA/mA Buchse: AC/DC Strommessungen bis 800mA

8. COM-Buchse: Zum Anschluss der korrespondierenden
schwarzen Messleitung am Bezugspunkt.

9. V/Ω/CAP/Hz%/Temp- Buchse: Zum Anschluss der roten
Messleitung

10. HOLD/ Backlight-Taste: Zum Ein-/Ausschalten der
Messwerthaltefunktion (kurz drücken) oder der
Hintergrundbeleuchtung (lang drücken)

11. MAX/MIN/AVG: Minimalwert-, Maximalwertfunktion
einschalten oder AVG-Durchschnittswert (nur P3445)

12. LED/PEAK-Taste: Zum Einschalten der LED-Taschenlampe
oder Peak-Funktion (nur P3445)

13. Photodiode für Hintergrundbeleuchtung

14. LED-Taschenlampe an der Strinseite

15. Befestigungsschnalle für Halterung

16. Halterung für Prüfleitungen

17. Standbein zum Aufstellen des Gerätes

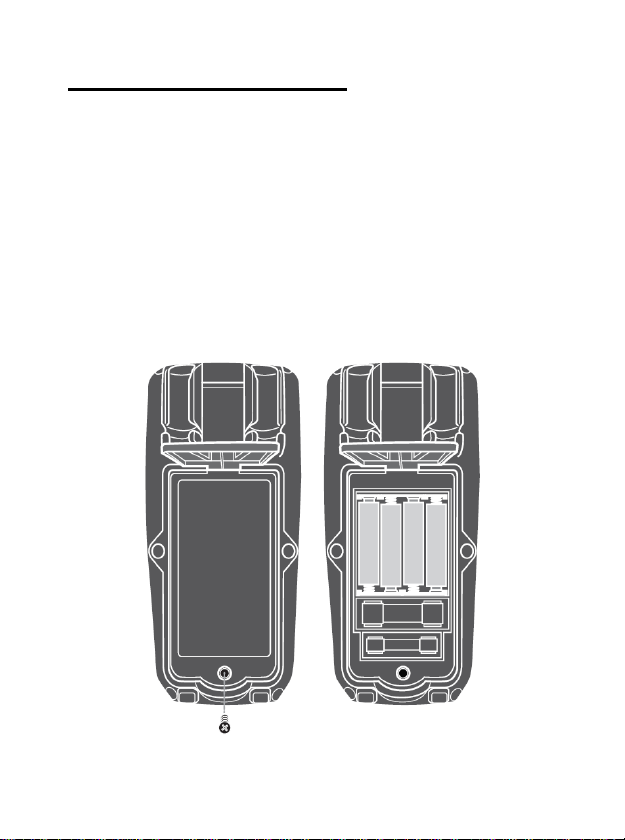

18. Batteriefach und Schmelzsicherungen

10

3. Hinweise zur Inbetriebnahme des Gerätes

Achtung!

Messungen an Schaltungen mit hohen Spannungen (AC und DC)
mit äußerster Vorsicht und nur in Übereinstimmung mit den
relevanten Sicherheitsbestimmungen vornehmen. Gerät nach
Beendigung des Messbetriebes stets ausschalten. Das Messgerät
verfügt über eine interne Abschaltautomatik die das Gerät
automatisch ca. 15 Minuten nach dem letzten Betätigen einer Taste
ausschaltet. Bei Aufleuchten des Überlaufsymbols OL übersteigt der
gemessene Wert den gewählten Eingangsbereich. Bei Umschaltung
auf einen höheren Messbereich erlischt die Anzeige automatisch.

3.1. Vorbereitung zum Messbetrieb

1. Prüfen Sie vor der Messung die Versorgungsspannung der
Batterien. Ist sie zu schwach, erscheint das Batteriesymbol
rechts oben und die Batterien (4x1,5V AAA) müssen ersetzt
werden.

2. Das Warndreieck neben den Eingangsbuchsen soll Sie warnen,
dass Messspannung oder Messstrom zum Schutz der internen
Schaltung nicht den angegebenen Wert übersteigen dürfen.

3. Der Funktionswahlschalter sollte vor der Messung auf den
gewünschten Bereich eingestellt werden.

Hinweis:

In den niederen AC-/DC-Messbereichen können bei nicht
angeschlossenen Prüfleitungen u.U. ein beliebig sich ändernder
Phantomwert in der LCD-Anzeige erscheinen. Dies ist bei Geräten
mit hoher Empfindlichkeit und Eingangsimpedanz normal und für die
Messgenauigkeit bedeutungslos. Diese springenden Messwerte
verschwinden auch bei Kurzschluss der Prüfleitungen oder
Anschluss des Messobjektes.

11

3.2. Umschaltung von automatischer auf manuelle Bereichswahl

Beim Einschalten des Gerätes wird immer die automatische
Bereichswahl aktiviert. Die automatische Bereichswahl erleichtert
den Messbetrieb und garantiert optimale Messergebnisse. Zur
Umschaltung auf manuelle Bereichswahl wie beschrieben verfahren:

1. Taste RANGE drücken. Beim Drücken der Taste erlischt die
Anzeige AUTO und der zuletzt gewählte Bereich bleibt weiterhin
aktiviert.

2. Taste RANGE ggf. mehrmals, bis zum Erhalt des gewünschten
Bereiches, drücken.

3. Zur Rückkehr zu automatischer Bereichswahl Taste RANGE für
ca. 2 Sekunden gedrückt halten. Die Anzeige für automatische
Bereichswahl „AUTO“ leuchtet auf.

4. Merkmale

4.1. Erklärung der Funktionstasten

RANGE: Durch Drücken der RANGE-Taste wird der manuelle

PEAK: Durch kurzes Betätigen der Taste wird die LED-

Messbereich in der aktuellen Messfunktion gewählt.
Wird die RANGE-Taste 2 Sekunden gedrückt gehalten,
kehrt das Gerät wieder in die automatische
Bereichswahl zurück.

Taschenlampe eingeschaltet. Durch langes Betätigen wird
die auf die Peak-MAX oder Peak-Min Messfunktion
umgeschaltet, welche die höchste oder niedrigste Spitze
einer AC Wellenform einfängt (Nur P 3445).

12

MODE : Durch Betätigen der MODE-Taste kann in einem Mess-
BT. bereich zwischen verschiedenen Funktionen umgeschaltet

HOLD: Der angezeigte Messwert wird durch kurzes Betätigen im
Display eingefroren. Wir die HOLD Taste ca. 2 Sekunden

MAX: Durch kurzes mehrmaliges Betätigen der MAX/MIN-Taste
MIN schalten Sie durch die Maximalwert-Haltefunktion, die
AVG Minimalwert-Haltefunktion und die AVG-Durchschnitts-

REL: Durch kurzes Betätigen der Taste schalten Sie die
AC+DC Relativwert-Funktion ein und der aktuelle Messwert wird

werden. Im Strom- und Spannungsbereich wird zwischen
der AC und DC Messung umgeschaltet. Bei Auswahl des
Ω/CAP/Diode/Durchgangsprüfer-Bereichs wird zwischen
diesen Messfunktionen umgeschaltet. Halten Sie die Taste
beim P3445 gedrückt, um die Bluetooth-Schnittstelle des
Gerätes zur Datenübertragung zu aktivieren.

gedrückt, schalten Sie die Hintergrundbeleuchtung ein
oder aus.

messwerterfassung. Halten Sie die Taste für ca. 2
Sekunden gedrückt, um wieder in den Normalmodus zu
wechseln.

auf „Null“ gesetzt. Die AC+DC-Funktion misst sowohl die
AC- als auch die DC-Komponente, um den effektiven
RMS-Wert (AC + DC) abzuleiten. Der AC + DC-Modus
wird normalerweise verwendet, wenn die Spannung an
ungefilterten Gleichrichterschaltungen gemessen wird.
Halten Sie zum Aktivieren die REL/AC+DC-Taste
gedrückt, bis "AC+DC" in der LCD-Anzeige erscheint.

13

4.2. Beschreibung der Anzeige

Durchgangsprüfung

Diodenprüfung
Batterie Status

Nano (10-9)
Mikro (10-6)

Milli (10-3)

Ampere (Strom)

Kilo

Farad (Kapazität)

Mega (106)

Ohm (Widerstand)

Spitzenwerterfassung

Hertz (Frequenz)

Volt (Spannung)

Tastverhältnis

Relativwertfunktion

Wechselspannung

Automatische Bereichswahl

Gleichspannung

Messwerthaltefunktion

Fahrenheit

Celsius

Maximalwertfunktion

Minimalwertfunktion

AVG Durchschnittswertmessung

Bluetooth aktiviert

14

4.3. Funktionsweise des Drehwahlschalters

V~

Spannungsmessfunktion AC

V–

Spannungsmessfunktion DC

CAP

Kapazitätsmessfunktion

 / /

Widerstand, Diodentest und Durchgangs­prüffunktion

Hz%

Frequenzmessfunktion

°C / °F

Temperatur-Messfunktion

A

AC/DC Strommessfunktion

mA

AC/DC mA-Strommessfunktion

µA

AC/DC µA Strommessfunktion

LowZ (nur P3445)

Niederimpedanzmessung für DCV oder ACV

Wählen Sie eine primäre Messfunktion, indem Sie den Drehschalter
auf eine der möglichen Funktionen drehen. Das Messgerät stellt für
jede einzelne Messfunktion eine Standardanzeige (Messbereich,
Maßeinheiten und Modifikatoren). Ausgewählte Tastenoptionen
werden nicht auf andere Messfunktionen übertragen. Drücken Sie
ggf. die MODE-Taste um zwischen mehreren Funktionen auf einer
Schalterstellung umzuschalten.

15

4.4. Verwenden der Eingangsbuchsen

10A

Eingang für 0 A bis 10,00 A Strom (20
VA Überlast für 30 Sekunden ein, 15
Minuten aus)

µA mA

Eingang für Strommessungen bis 600mA

COM

Masse-Anschluss für alle Messungen

V / Ω / / Hz% /
CAP / °C /°F

Eingang für Spannung, Kontinuität,
Widerstand, Diodentest, Frequenz,
Kapazität und Temperatur

Für alle Funktionen, außer der Strommessfunktion werden die
V//CAP/Hz%/Temp und COM-Eingangsanschlüsse verwendet.

16

5. Messbetrieb

5.1.Gleichspannungsmessung (V DC)

1. Funktionswahlschalter in Stellung V

2. Rote Prüfleitung an den V//CAP/Hz%/Temp-Eingang und die
schwarze Prüfleitung an den COM-Eingang des Gerätes
anschließen.

3. Prüfleitungen parallel über die zu messendende
Spannungsquelle anlegen (rot auf Plus und schwarz auf minus)
und Messwert in der LCD-Anzeige des Gerätes ablesen. Bei
negativen Messwerten erscheint ein Minussymbol (-) links vom
Messwert.

17

5.2. Spannungsmessung (mV)

Achtung!

Vor dem Ein- bzw. Ausschalten der Messschaltung Prüfleitungen
von der Messschaltung abziehen. Hohe Einschaltströme oder ­spannungen könnten sonst u.U. das Messgerät beschädigen bzw.
zerstören.

Achtung!
Phantomwerte
In niedrigen DC- und AC Spannungsbereichen und nicht
angeschlossenen und somit offenen Eingängen zeigt die LCD-

Anzeige sogenannte Phantomwerte, d. h. nicht “000” an. Dieses ist

normal und stellt keinen Defekt des Gerätes dar.

18

1. Funktionswahlschalter in Stellung mV

2. Mit der Taste MODE die mV - oder mV~ Funktion auswählen.

3. Rote Prüfleitung an den V//CAP/Hz%/Temp-Eingang und die
schwarze Prüfleitung an den COM-Eingang des Gerätes
anschließen.
Prüfleitungen über die zu messendende Spannungsquelle
anlegen und Messwert in der LCD-Anzeige des Gerätes
ablesen. Bei negativen Messwerten erscheint ein Minussymbol
(-) links vom Messwert.

5.3. Wechselspannungsmessung (V AC)

Achtung!

Bei Messungen an 230V-Steckdosen ist äußerste Vorsicht geboten.
Die Messspitzen der Prüfleitungen sind u.U. für einen einwandfreien
Kontakt mit den Innenkontakten der Steckdose nicht lang genug und
die LCD-Anzeige zeigt daher 0 V, obwohl eine Spannung von 230 V
an der Steckdose anliegt. Daher immer sicherstellen, dass ein
einwandfreier Kontakt zwischen den Messspitzen den Prüfleitungen
und den Innenkontakten der Steckdose besteht und nicht blind der
0-V Anzeige vertrauen.

Wichtig!

Vor dem Ein- bzw. Ausschalten der Messschaltung Prüfleitungen
von der Messschaltung abziehen. Hohe Einschaltströme oder ­spannungen könnten sonst u.U. das Messgerät beschädigen bzw.
zerstören.

19

Zur Messung von Wechselspannungen wie beschrieben verfahren:

1. Funktionswahlschalter in Stellung "V~" drehen.

3. Rote Prüfleitung an den V//CAP/Hz%/Temp-Eingang und

schwarze Prüfleitung an den COM -Eingang des Gerätes
anschließen.

4. Prüfleitungen über die zu messende Spannungsquelle anlegen

und Messwert in der LCD-Anzeige des Gerätes ablesen.

5. Bei Bedarf Hz% Taste drücken, um auf Frequenzmessung /
Tastverhältnis der Wechselspannung umzuschalten.

20

5.4 Frequenzmessung/ Tastverhältnis

Zur Messung wie beschrieben verfahren:

1. Funktionswahlschalter in Stellung „V/Hz%“ drehen.

2. Mit der MODE Taste zwischen Frequenz (Hz) und Duty Cycle
(%) umschalten.

3. Rote Prüfleitung an den V//CAP/Hz%/Temp -Eingang und
schwarze Prüfleitung an den COM - Eingang des Gerätes
anschließen.

4. Prüfleitungen über das zu messende Bauteil bzw. die zu
messende Schaltung anlegen.

5. Messwert in der LCD-Anzeige ablesen. Der Messwert wird in der
entsprechenden Maßeinheit (Hz, kHz, MHz oder %) angezeigt.

21

5.5. Widerstandsmessung

Achtung!

Nach Umschaltung des Multimeters auf die
Widerstandsmessfunktion angeschlossene Prüfleitungen nicht an
eine Spannungsquelle anlegen.

Widerstandsmessungen nur an spannungsfreien Schaltungen bzw.
Bauteilen vornehmen und Netzstecker aus der Steckdose ziehen. In
der Schaltung befindliche Kondensatoren vor der Messung
unbedingt entladen.

22

Zur Messung wie beschrieben verfahren:

1. Funktionswahlschalter in Stellung "Ω / / " drehen.

2. Rote Prüfleitung an den V//CAP/Hz%/Temp -Eingang und

Schwarze Prüfleitung an den COM – Eingang anschließen.

3. Prüfleitungen über den zu messenden Widerstand anlegen.

4. Messwert in der LCD-Anzeige ablesen.

Hinweis:

Der Eigenwiderstand der Prüfleitungen kann bei Messungen von
kleinen Widerständen (600 Ohm-Bereich) die Genauigkeit der
Messung negativ beeinträchtigen. Der Eigenwiderstand üblicher
Prüfleitungen liegt zwischen 0,2...1 Ohm.

Zur exakten Bestimmung des Eigenwiderstandes Prüfleitungen an
die Eingangsbuchsen des Multimeters anschließen und Messspitzen
kurzschließen. Der angezeigte Messwert entspricht dem
Eigenwiderstand der Prüfleitungen.

5.6. Durchgangsprüffunktion

Die Durchgangsprüfung dient zum schnellen Test, ob ein
elektrischer Leiter eine niederohmige Verbindung hat und verfügt
über ein akustisches Signal.

Achtung!

Nach Umschaltung des Multimeters auf die
Widerstandsmessfunktion, angeschlossene Prüfleitungen nicht über
eine Spannungsquelle anlegen.

Durchgangsprüfungen nur an spannungsfreien Schaltungen bzw.
Bauteilen vornehmen und Netzstecker aus der Steckdose ziehen. In
der Schaltung befindliche Kondensatoren vor der Messung
unbedingt entladen.

23

Zur Messung wie beschrieben verfahren:

1. Funktionswahlschalter in Stellung "Ω/ / " drehen.

2. Taste MODE drücken, um die Durchgangsprüffunktion
auszuwählen.

3. Rote Prüfleitung an den V//CAP/Hz%/Temp -Eingang und
schwarze Prüfleitung an den COM - Eingang des Gerätes
anschließen.

4. Wenn der Widerstand unter ca. 30Ω liegt, ertönt das akustische
Signal. Ist der Stromkreis offen, wird das Display "OL" anzeigen.

24

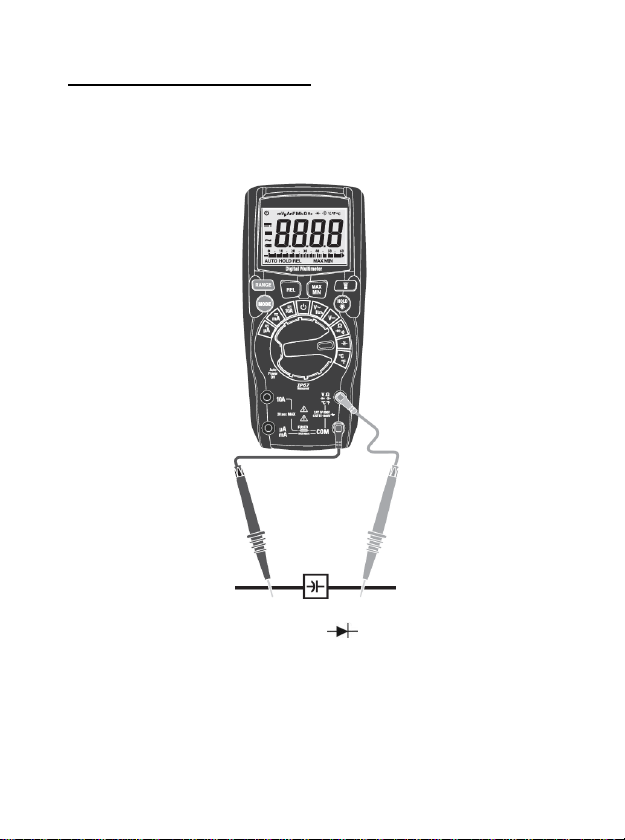

5.7. Diodenprüffunktion

Die Diodentestfunktion ermöglicht die Bestimmung der
Verwendbarkeit von Dioden und anderen Halbleiter-Elementen in
definierten Schaltungen, sowie die Bestimmung der Durchgängigkeit
(Kurzschluss) und des Spannungsabfalls in Durchlassrichtung.

Achtung!

Vor Überprüfung der Diode, Bauteil bzw. Schaltung unbedingt
spannungslos schalten oder Diode aus der Schaltung auslöten.

25

Zur Durchführung des Diodentests wie beschrieben verfahren:

1. Funktionswahlschalter in Stellung Ω/ drehen.

2. Gerät auf die Diodentestfunktion durch Drücken der Taste
MODE umschalten. In der LCD-Anzeige leuchtet das Symbol

" " auf.

3. Rote Prüfleitung an den V//CAP/Hz%/Temp -Eingang und
schwarze Prüfleitung an den COM-Eingang des Gerätes
anschließen.

4. Prüfleitungen über die zu messende Diode anlegen und
Messwert in der LCD-Anzeige ablesen.

5. Prüfleitungen über den Anschlüssen der Diode vertauschen und
Messwert ablesen.

6. Wird nach dem ersten Anlegen oder nach dem Vertauschen der
Prüfleitungen über dem zu messenden Bauteil einmal ein
Messwert und einmal das Überlaufsymbol OL angezeigt, ist die
Diode in Ordnung. Erscheint beim Anlegen bzw. Vertauschen
der Prüfleitungen in beiden Fällen das Überlaufsymbol, ist die
Diode offen. Wird in beiden Fällen ein sehr geringer Wert oder
"0" angezeigt, ist die Diode kurzgeschlossen.

Hinweis:

Der angezeigte Wert entspricht dem Spannungsabfall der Diode in
Durchlassrichtung.

26

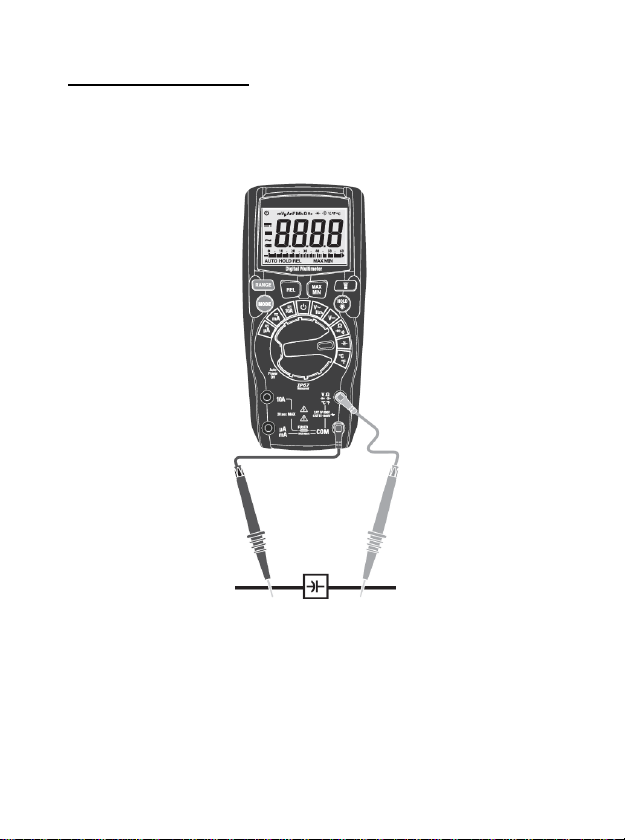

5.8. Kapazitätsmessung

Achtung!

Kapazitätsmessungen nur in spannungslosen Schaltungen
durchführen und Kondensator vor der Messung unbedingt entladen.
Kondensator zur Messung aus der Schaltung auslöten.

Messung wie beschrieben durchführen:

1. Funktionswahlschalter in Stellung "CAP" drehen.

2. Taste MODE drücken, um die Kapazitätsmessfunktion
auszuwählen.

3. Rote Prüfleitung an den V//CAP/Hz%/Temp-Eingang und
schwarze Prüfleitung an den COM-Eingang des Gerätes
anschließen.

27

4. Prüfleitungen über den zu messenden Kondensator anlegen
(Polarität beachten!).

5. Messwert in der LCD-Anzeige ablesen.

HINWEIS: Je nach Messbereich kann es bei der Kapazitätsmessung
einige Sekunden dauern, bis der Messwert stabil abzulesen ist.

5.9. Temperaturmessfunktion

Achtung!

Temperaturmessungen nur an spannungsfreien Schaltungen bzw.
Messobjekten vornehmen.

28

Temperaturmessung wie beschrieben durchführen:

1. Funktionswahlschalter in Stellung "°C/°F" drehen.

2. Taste MODE betätigen, um °C oder °F auszuwählen.

3. Adapter für Temperaturmessungen in Eingangsbuchsen
V//CAP/Hz%/Temp (+) und COM (-) einstecken.

4. Typ-K Temperaturfühler auf den Temperaturadapter
anschließen (auf korrekte Polarität achten!).

5. Messfühler auf die Oberfläche des zu messenden Bauteils
aufsetzen und Kontakt bis zur Stabilisierung der
Messwertanzeige aufrechterhalten (ca. 30 Sekunden).

6. Temperaturwert nach erfolgter Stabilisierung in der LCD­Anzeige ablesen.

Achtung!

Aus Sicherheitsgründen Temperaturfühler unbedingt vor dem
Umschalten auf eine andere Messfunktion von den
Eingangsbuchsen des Multimeters abziehen.

5.10. Gleichstrommessung

Achtung!

Aus Sicherheitsgründen keine Strommessungen in Schaltungen mit
Spannungen von mehr als 1000V vornehmen.

Achtung!

Gleichstrommessungen von 10A auf maximal 30 Sekunden
beschränken.

29

1. Entsprechend der zu messenden Stromgröße
Funktionswahlschalter entweder in Stellung µA, mA oder 10A
drehen.

2. Gerät auf die Gleichstrommessfunktion (DC „ “) durch Drücken
der Taste MODE umschalten. In der LCD-Anzeige leuchtet das
Funktionssymbol DC auf.

3. Abhängig von der zu messenden Stromstärke rote Prüfleitung
an den µA/mA - oder den 10A - Eingang und schwarze
Prüfleitung an den COM - Eingang des Gerätes anschließen. Bei
unbekannter Stromgröße aus Sicherheitsgründen den 10A­Bereich wählen und bei entsprechender Messwertanzeige ggf.
auf einen mA-Messbereich umschalten.

30

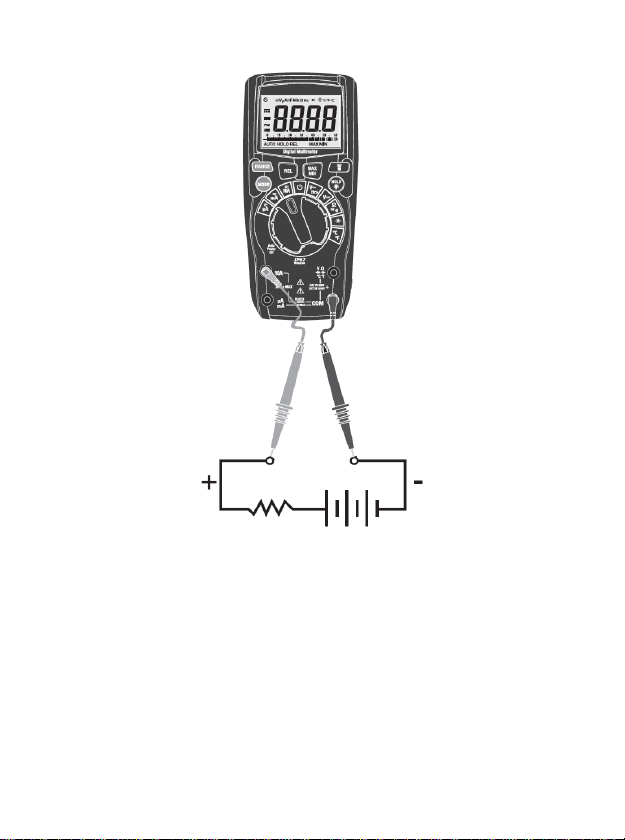

4. Zu messende Schaltung spannungslos schalten und am
gewünschten Messpunkt "öffnen". Prüfleitungen in Reihe
anschließen (auf korrekte Polarität achten!).

5. Spannung an die Messschaltung anlegen und Messwert in der
LCD-Anzeige des Gerätes ablesen. Beim Messen negativer
Gleichströme erscheint ein Minussymbol (-) links von der
Messwertanzeige.

5.11. Wechselstrommessung

Achtung!

Aus Sicherheitsgründen keine Strommessungen in Schaltungen mit
Spannungen von mehr als 1000 V DC/AC

Gleichstrommessungen im 10 A-Bereich auf maximal 30 Sekunden
beschränken. Längere Messzeiten in diesem Bereich können zum
Auslösen der internen Sicherung führen.

Achtung!

1. Entsprechend der zu messenden Stromgröße
Funktionswahlschalter entweder in Stellung µA, mA oder 10A
drehen.

2. Gerät auf die Wechselstrommessfunktion (AC „~“) durch
Drücken der Taste MODE umschalten. In der LCD-Anzeige
leuchtet das Funktionssymbol AC auf.

3. Abhängig von der zu messenden Stromstärke rote Prüfleitung
an den µA/mA- oder den 10 A-Eingang und schwarze
Prüfleitung an den COM-Eingang des Gerätes anschließen. Bei
unbekannter Stromgröße aus Sicherheitsgründen 10 A-Bereich
wählen und bei entsprechender Messwertanzeige ggf. auf einen
mA-Messbereich umschalten.

4. Zu messende Schaltung spannungslos schalten und am
gewünschten Messpunkt öffnen. Prüfleitungen in Reihe
anschließen.

5. Spannung an die Messschaltung anlegen und Messwert in der
LCD-Anzeige des Gerätes ablesen.

vornehmen.

eff

31

Achtung!

Strommessungen im 10A und µA/mA-Bereich sind durch
Schmelzsicherungen gegen Überstrom abgesichert. Defekte
Sicherungen müssen zur weiteren Messung gegen neue
Sicherungen des gleichen Typs ausgewechselt werden. Bei
ausgelösten Sicherungen ist keine Strommessung mehr möglich.
Den maximalen Strommessbereich nicht überschreiten, um ein
Auslösen der Sicherung zu vermeiden!

32

5.12. Low Z Spannungsmessungen (Nur P3444 / 3445)

WARNUNG: Beachten Sie alle Sicherheitsvorkehrungen beim
Arbeiten unter Spannung. Schließen Sie nicht an Stromkreise an,
die 600 V AC / DC überschreiten, wenn das Messgerät auf Low Z
eingestellt ist.

Low Z wird verwendet, um auf "Geister“ bzw. „Phantom" -Spannung
zu prüfen. Diese Spannungen können vorliegen, wenn sich nicht mit
Strom versorgte Leiter in der Nähe von spannungsführenden Leitern
befinden. Die kapazitive Kopplung zwischen den Drähten lässt den
Eindruck entstehen, dass nicht gespeiste Drähte mit einer echten
Spannungsquelle verbunden sind. Die Low-Z-Einstellung platziert
eine Last an die Schaltung, wodurch der Spannungsmesswert bei
der Verbindung stark reduziert wird.

1. Stellen Sie den Drehfunktionsschalter auf die Low-Z Position.

2. Drücken Sie kurz die MODE-Taste, um AC- oder DC-Spannung

auszuwählen. Das AC "-" oder DC "=" - Symbol erscheint auf
dem LCD-Display.

3. Legen Sie das schwarze Testkabel in die COM-

Eingangsbuchse und das rote Kabel in die V-Eingangsbuchse.
Wenn die Gleichspannung gemessen wird, das rote Kabel auf
die positive Seite des Schaltkreises und das schwarze Kabel
auf die negative Seite des Schaltkreises führen.

4. Legen Sie die Prüfleitungen an den zu testenden Schaltkreis.

5. Lesen Sie die Spannung auf dem LCD-Display ab.

33

6. Auswechseln der Batterien

1. Schalten Sie das Messgerät aus und entfernen Sie alle

Messleitungen von den Eingangsbuchsen.

2. Drehen Sie die Schraube des Batteriefaches eine halbe

Umdrehung gegen den Uhrzeigersinn, um das Batteriefach zu
öffnen.

3. Ersetzen Sie die 4 x 1,5V AAA Batterien durch neue in gleicher

Bauform.

4. Setzen Sie das Batteriefach wieder auf das Gerät und sichern

Sie es durch Drehen der Schraube um eine halbe Umdrehung
im Uhrzeigersinn.

34

6.1. Hinweise zum Batteriegesetz

Im Lieferumfang vieler Geräte befinden sich Batterien, die. z. B. zum
Betrieb von Fernbedienungen dienen. Auch in den Geräten selbst
können Batterien oder Akkus fest eingebaut sein. Im
Zusammenhang mit dem Vertrieb dieser Batterien oder Akkus sind
wir als Importeur gemäß Batteriegesetz verpflichtet, unsere Kunden
auf folgendes hinzuweisen:

Bitte entsorgen Sie Altbatterien, wie vom Gesetzgeber
vorgeschrieben - die Entsorgung im Hausmüll ist laut Batteriegesetz
ausdrücklich verboten-, an einer kommunalen Sammelstelle oder
geben Sie sie im Handel vor Ort kostenlos ab. Von uns erhaltene
Batterien können Sie nach Gebrauch bei uns unter der auf der
letzten Seite angegeben Adresse unentgeltlich zurückgeben oder
ausreichend frankiert per Post an uns zurücksenden.

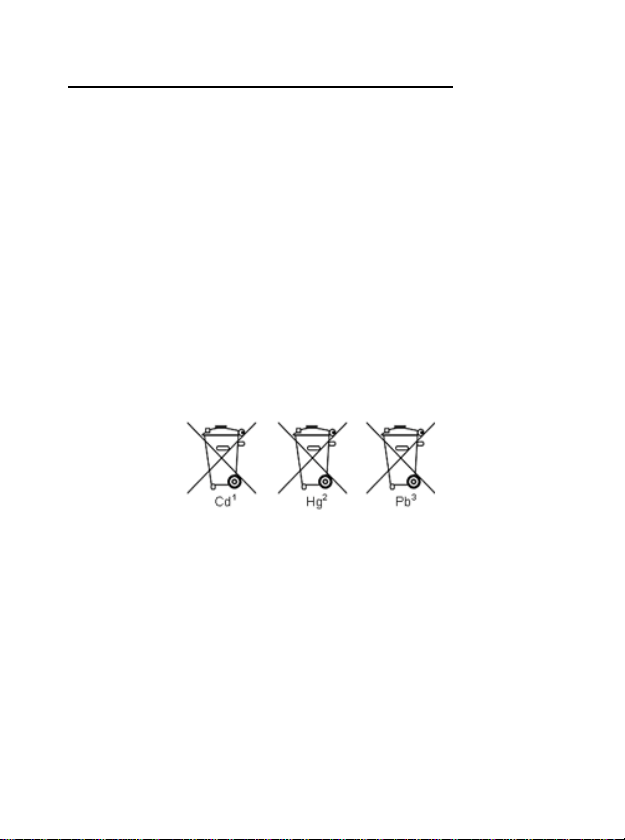

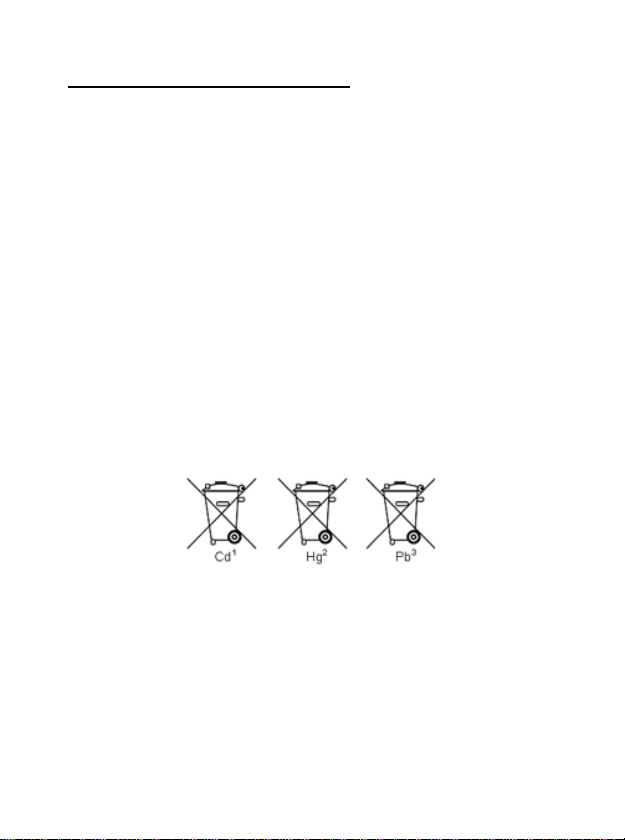

Schadstoffhaltige Batterien sind mit einem Zeichen, bestehend aus
einer durchgestrichenen Mülltonne und dem chemischen Symbol
(Cd, Hg oder Pb) des für die Einstufung als schadstoffhaltig
ausschlaggebenden Schwermetalls versehen:

1. „Cd" steht für Cadmium.

2. „Hg" steht für Quecksilber.

3. „Pb" steht für Blei.

35

7. Auswechseln der Sicherungen

Achtung!

Vor Abnahme des Batteriefachdeckels zum Auswechseln der
Sicherungen, Prüfleitungen von den Eingängen des Multimeters
abziehen und Gerät ausschalten.
Defekte Sicherung nur durch eine dem Originalwert entsprechende
Sicherung ersetzen.

Zum Auswechseln der Sicherung wie beschrieben vorgehen:

1. Drehen Sie die Schraube des Batteriefaches eine halbe
Umdrehung gegen den Uhrzeigersinn, um das Batteriefach zu
öffnen.

2. Defekte Sicherung vorsichtig aus dem Sicherungshalter

entfernen.

4. Neue - im Wert und den Abmessungen
der Originalsicherung entsprechende ­Sicherung in den Sicherungshalter
einsetzen. Darauf achten dass die
Sicherung mittig im Halter sitzt.

5. Nach dem Auswechseln der
entsprechenden Sicherung,
Batteriefachdeckel wieder auf das Gerät
auflegen und durch Drehen der Schraube
um eine halbe Umdrehung im
Uhrzeigersinn befestigen.

800mA/1000V FF (Superflink) 6,3 x 32mm
10 A/1000V F (Flink) 10 x 38 mm

36

8. Technische Daten

Anzeige

LCD Anzeige mit einer maximalen
Anzeige von 6000.

Überlastschutz

in allen Bereichen

Betriebstemperaturbereich

0...40°C < 75 % RH

Betriebshöhe

< 2000 m max.

Lagertemperaturbereich

-10...+60°C < 80 % RH

Temperaturbereich für
angegebene Genauigkeit

18...28°C
Gehäuse

Doppelt isoliert, wasserdicht

Falltest

2 m

Dioden-Test

Teststrom von ca.1 mA (P34445) /

1.5mA (P3443/3444), Leerlauf­spannung 3V (P3444 / 3445) /

2.7V (3443) typisch

Durchgangsprüffunktion

Akustisches Signal ertönt, wenn der
Widerstand geringer als 30 - 50  ist

Temperatursensor

Benötigt Typ-K-Temperaturfühler

Eingangswiderstand

>10M bei AC/DC Spannung

ACV Frequenz-Bandbreite

40Hz bis 400Hz

Überbereichsanzeige

“OL” wird angezeigt

Abschaltautomatik

ca. 15 Minuten

Polaritätsanzeige

Automatisch
Minus (-) Zeichen für negativ

Messrate

3 x pro Sekunde, nominal

Eingangswiderstand LowZ

Ca. 3 kEingangsimpedanz

AC Ansprechverhalten

Echteffektiv (True RMS)

ACV Frequenz-Bandbreite

40Hz bis 2000Hz

8.1. Allgemeine Daten

8.2 Allgemeine technische Daten

8.2.1 Erweiterte technische Daten für P 3444 / 3445

37

AC Echteffektiv
(True RMS)
Nur P3444 / 3445

Der Begriff steht für "Root-Mean­Square," repräsentiert die
Berechnungsmethode der Spannungs­oder Stromwerte. Durchschnittliche
Multimeter sind so kalibriert, um
Sinuswellen korrekt anzuzeigen,
jedoch zeigen diese Nicht­Sinussignale oder verzerrte Signale
ungenau an. Geräte mit Echteffektiv­Funktion (True RMS) können auch
diese Signaltypen genau anzeigen.

Batteriezustandsanzeige

“ ” wird angezeigt, wenn die
Batteriespannung unter die benötigte
Betriebsspannung fällt

Batterie /Akku

4 x 1,5 Volt AAA Batterie

Sicherungen

mA, uA; 0.8A / 1000V (6,3x32mm) FF
Keramiksicherung A-Bereich; 10A /
1000V (10x32mm) F
Keramiksicherung

Sicherheit

Dieses Gerät ist für Messungen an
Elektroinstallationen konzipiert und
geschützt durch doppelte Isolierung
entsprechend EN 61010-1:2010 und
IEC 61010-1:2010) und
Überspannungskategorie CAT IV 600
V und CAT III 1000 V;
Verschmutzungsgrad 2. Es erfüllt auch
die UL 61010-1 2. Ausgabe (2004),
CAN / CSA C22.2 Nr. 61010-1 2.
Ausgabe (2004) und UL 61010B-2­031, 1. Auflage (2003)

Bluetooth (P 3445)

Bluetooth 4.0 Low Energy
Frequenz - 2379~2496 MHz
Sendeleistung – 0 dB

Abmessungen (B x H x
T)

80 x 175 x 50 mm
Gewicht

400 g

38

8.3. Spezifikationen

Bereich

Auflösung

P 3443

P 3444 / 3445

6 V

0,001V

± 1% + 5 St.

± 1% + 5 St.
60 V

0,01V

± 1.2% + 5 St.
600 V

0,1V

1000 V

1V

± 1.5% + 5 St.

± 1.2% + 5 St.

Bandbreite

40 … 400Hz

40 … 1000 Hz

Bereich

Auflösung

P 3443

P 3444 / 3445

600 mV*

0,1 mV

± 1% + 8 St.

± 0.5% + 8 St.

6 V

0,001 V

± 1% + 3 St.

± 0.8% + 8 St.
60 V

0,01 V

600 V

0,1 V

1000 V

1 V

± 1.2% + 3 St.

± 1% + 3 St.

Bereich

Auflösung

P 3444 / 3445

6 V

0,001V

± 1% + 20 St.
60 V

0,01V

600 V

0,1V

1000 V

1V

± 1.5% + 5 St.

Bandbreite

40 … 400 Hz

Wechselspannung (ACV)

Genauigkeit bei >5% des Messbereiches
Eingangsimpedanz: 10 M

Gleichspannung (DCV)

Eingangsimpedanz: 10 M
* Bei Verwendung des Relativ Modus (REL∆) zum Ausgleich des
Offsets.

Gleich + Wechselspannung (DCV+ACV)

Genauigkeit bei >5% des Messbereiches
Eingangsimpedanz: 10 M

39

Widerstandsmessung

Bereich

Auflösung

P 3443

P 3444 / 3445

600 

0,1 

± 1.5% + 5 St.

± 1.5% + 5 St.

6 k

0,001k

60 k

0,01 k

600 k

0,1 k

6 M

0,001 M

60 M

0,01 M

± 2% + 10 St.

± 2% + 10 St.

Bereich

Auflösung

P 3443

P 3444 / 3445

-20°C ~ 780°C

0,1 °C

± 3% + 5°C

± 1% + 5°C

-4°C ~ 1400°F

0,1 °F

± 3% + 9°F

± 1% + 9°F

Bereich

Auflösung

P 3443

40.00 nF

0,1 nF

± 5% + 35 St.

400.0 nF

1 nF

± 3% + 5 St.

4.000 µF

0,001 µF

40.00 µF

0,01 µF

400.0 µF

0,1 µF

4000 µF

1 µF

± 5% + 5 St.

Bereich

Auflösung

P 3444 / 3445

60.00 nF

0,1 nF

± 5% + 35 St.

600.0 nF

1 nF

± 3% + 5 St.

6.000 µF

0,001 µF

60.00 µF

0,01 µF

600.0 µF

0,1 µF

6000 µF

1 µF

± 5% + 5 St.

Temperaturmessung

Kapazitätsmessung

40

Frequenz

Bereich

Auflösung

Genauigkeit

9.999 Hz

0,001 Hz

± 1,0% + 5 St.

99.99 Hz

0,01 Hz

999.9 Hz

0,0001 kHz

9.999 kHz

0,001 kHz

Empfindlichkeit: > 8Vrms

Bereich

Auflösung

Genauigkeit

20 … 80%

0.1 %

± 1,2% + 2 St.

> 8Vrms / Pulsweite: 0.1 … 100mS / 5 Hz … 1kHz

Bereich

Auflösung

Genauigkeit

1 … 99%

0.1 %

± 1,2% + 2 St.

Bereich

Auflösung

P 3443

P 3444 / 3445

600 µA

0,1 µA

± 1,2% + 3 St.

± 1,2% + 3 St.
6000 µA

1 µA

60 mA

0,01 mA

600 mA

0,1 mA

10 A

0,01 A

± 1,5% + 3 St.

± 1,5% + 3 St.

Bereich

Auflösung

P 3443

P 3444 / 3445

600 µA

0,1 µA

± 1.5% + 4 St.

± 1% + 3 St.
6000 µA

1 µA

60 mA

0,01 mA

600 mA

0,1 mA

10 A

0,01 A

± 2% + 5 St.

± 2% + 8 St.

Bandbreite

40 … 400Hz

40 … 400Hz

Tastverhältnis (Duty Cycle) P3444 / 3445

Tastverhältnis (Duty Cycle) P3443

Gleichstrom (DCA)

Wechselstrom (ACA)

Genauigkeit bei >5% des Messbereiches

41

Alle Rechte, auch die der Übersetzung, des Nachdruckes und der
Vervielfältigung dieser Anleitung oder Teilen daraus, vorbehalten.

Reproduktionen jeder Art (Fotokopie, Mikrofilm oder ein anderes
Verfahren) nur mit schriftlicher Genehmigung des Herausgebers
gestattet.

Letzter Stand bei Drucklegung. Technische Änderungen des
Gerätes, welche dem Fortschritt dienen, vorbehalten.

Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen
genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert
werden. Eine Wiederholung der Kalibrierung nach Ablauf von 1 Jahr

wird empfohlen.

© PeakTech® 11/2019/EHR/HR/JL

PeakTech Prüf- und Messtechnik GmbH

– Gerstenstieg 4 - DE-22926 Ahrensburg / Germany

[phone] [phone]

 [e-mail]  www.peaktech.de

42

EU Declaration of Conformity

Peak Tech 3445

Hereby PeakTech Prüf- und Messtechnik GmbH declares that the

radio equipment type [P 3445 - Multimeter with Bluetooth interface]

complies with the directive 2014/53 / EU, electromagnetic

compatibility of Directive 2014/30 / EU and equipment safety of the

Low Voltage Directive 2014/35 / EU.

The full text of the EU Declaration of Conformity is available at the

following Internet address:

https://www.peaktech.de/produktdetails/kategorie/d

igital---handmultimeter/produkt/peaktech-3445.html

43

1. Safety precautions

This product complies with the requirements of the following
European Community Directives: 2014/30/EC (Electromagnetic
Compatibility) and 2014/35/EC (Low Voltage) as amended by
2014/32/EC (CE-Marking).
Overvoltage category III 1000V; overvoltage category IV 600V;
pollution degree 2.

CAT I: For signal level, telecommunication, electronic with small
transient over voltage
CAT II: For local level, appliances, main wall outlets, portable
equipment
CAT III: Supplied from a cable under earth; fixed installed switches,

CAT IV: Units and installations, which are supplied overhead lines,
which are stand in a risk of persuade of a lightning, i.e.
main-switches on current input, overvoltage-diverter,
current use counter.

To ensure safe operation of the equipment and eliminate the danger
of serious injury due to short-circuits (arcing), the following safety
precautions must be observed.
Damages resulting from failure to observe these safety precautions
are exempt from any legal claims whatever.

 Do not use this instrument for high-energy industrial installation
 Do not place the equipment on damp or wet surfaces.

 Do not exceed the maximum permissible input ratings (danger of
 The meter is designed to withstand the stated max voltages. If it

automatic cut-off or main plugs

measurement.

serious injury and/or destruction of the equipment).
is not possible to exclude without that impulses, transients,

disturbance or for other reasons, these voltages are exceeded a
suitable presale (10:1) must be used.

44

 Replace a defective fuse only with a fuse of the original rating.

Never short-circuit fuse or fuse holding.

 Disconnect test leads or probe from the measuring circuit before

switching modes or functions.

 Do not conduct voltage measurements with the test leads

connected to the µA/mA/A- and COM-terminal of the equipment.

 The 10A-range is protected by fuse 10A/1000V.
 To avoid electric shock, disconnect power to the unit under test

and discharge all capacitors before taking any resistance
measurements.

 Do not conduct current measurements with the leads connected

to the V/Ω-terminals of the equipment.

 Check test leads and probes for faulty insulation or bare wires

before connection to the equipment.

 Please use only 4mm-safety test leads to ensure immaculate

function.

 To avoid electric shock, do not operate this product in wet or

damp conditions. Conduct measuring works only in dry clothing
and rubber shoes, i. e. on isolating mats.

 Never touch the tips of the test leads or probe.
 Comply with the warning labels and other info on the equipment.
 The measurement instrument is not to be to operated

unattended.

 Always start with the highest measuring range when measuring

unknown values.

 Do not subject the equipment to direct sunlight or extreme

temperatures, humidity or dampness.

 Do not subject the equipment to shocks or strong vibrations.
 Do not operate the equipment near strong magnetic fields

(motors, transformers etc.).

 Keep Allow the equipment to stabilize at room temperature

before taking up measurement (important for exact
measurements).

 hot soldering irons or guns away from the equipment.

45

 Do not input values over the maximum range of each

measurement to avoid damages of the meter.

 Do not turn the rotary function switch during voltage or current

measurement, otherwise the meter could be damaged.

 Use caution when working with voltages above 35V DC or 25V

AC. These Voltages pose shock hazard.

 Charge the battery as soon as the battery indicator “BAT”

appears. With a low battery, the meter might produce false
reading that can lead to electric shock and personal injury.

 Fetch out the battery when the meter will not be used for long

period.

 Periodically wipe the cabinet with a damp cloth and mid

detergent. Do not use abrasives or solvents.

 The meter is suitable for indoor use only
 Do not operate the meter before the cabinet has been closed

and screwed safely as terminal can carry voltage.

 Do not store the meter in a place of explosive, inflammable

substances.

 Do not modify the equipment in any way
 Do not place the equipment face-down on any table or work

bench to prevent damaging the controls at the front.

 Opening the equipment and service – and repair work must only

be performed by qualified service personnel

 Measuring instruments don’t belong to children hands.
Cleaning the cabinet

Clean only with a damp, soft cloth and a commercially available mild
household cleanser. Ensure that no water gets inside the equipment
to prevent possible shorts and damage to the equipment.

46

1.1. Introduction

Function

Overload protection

DCV / ACV

1000V DC/AC

rms

DCA / ACA (µA/mA)
DCA / ACA (10 A)

800mA / 1000V
10 A / 1000V

Resistance

600V DC/AC

rms

Diode / Continuity

600V DC/AC

rms

Capacity

600V DC/AC

rms

Frequency

600V DC/AC

rms

Temperature

600V DC/AC

rms

Overload protection: 8kV peak as in EN 61010

This new series of "Heavy Duty" multimeters is suitable for all indoor
and outdoor measurement tasks and is designed to withstand high
loads thanks to its impact and impact resistant, waterproof (IP67)
housing.

As a unique feature, this series features a backlit digital display and
an LED flashlight as well as an illuminated caption for measuring
range selection so that these devices can be used even in total
darkness.

These practical features are rounded off by the multitude of
electronic measuring functions, the comprehensive accessories and
the high device safety with overvoltage category CAT III 1000V and
CAT IV 600V.

In addition to the P3443, the P3444 & 3445 has a TrueRMS
measurement and the P 3445 also a Bluetooth 4.0 interface for data
transmission to mobile phones.

1.2. Input Limits

47

1.3. Safety Symbols

Attention! Read the corresponding Section in the
manual. Failure to comply entails risk of injury and / or
the risk of damage to the device.

max. allowable voltage difference of 1000 V DC/ACrms
between COM / V or ohm input and earth does not
exceed for safety reasons.

Dangerous high voltage is applied between the
inputs. Extreme caution in the measurement. Do not
touch inputs and measuring tips. Safety instructions
in the user manual note!

~

AC (Alternating Current)

DC (Direct Current)

AC or DC

Earth ground

Doppelt isoliert

Fuse

Conforms to European Union directives

WARNING / CAUTION

This WARNING / CAUTION symbols indicate a potentially
hazardous situation, which if not avoided, may result in minor or
moderate injury, or damage to the product or other property.

48

2. Front Panel Description

49

1. LCD display with a display of max. 6,000 digits

2. RANGE button: Switch to manual range selection

3. REL / AC + DC button: To turn on the relative value function

(zero setting) and the AC+DC function (P3445 only)

4. MODE / Bluetooth key: For switching the measuring functions

and switching on the Bluetooth interface (P3445 only)

5. Rotary selector switch: For measuring range selection

6. 10A socket: AC / DC current measurements up to 10A

7. μA/mA socket: AC / DC current measurements up to 800mA

8. COM socket: For connecting the corresponding black test lead

to the reference point.

9. V/Ω/CAP/Hz%/Temp socket: For connecting the red test lead

10. HOLD/Backlight button: To turn on / off the measured value

holding function (short press) or backlight (long press)

11. MAX/MIN/AVG: Turn on minimum value, maximum value

function or AVG average value (P3445 only)

12. LED/PEAK button: To turn on the LED flashlight or peak

function (P3445 only)

13. Photo diode for backlight

14. LED flashlight placed on the top-side

15. Mounting buckle for bracket

16. Holder for test leads

17. Tilt-Stand for the device

18. Battery compartment and fuses

50

3. Operating instructions

Warning!

Risk of electrocution! High-voltage circuits, both AC and DC are very
dangerous and should be measured with great care.

Always push the power switch to the OFF position when the meter is
not in use. This meter has Auto OFF that automatically shuts the
meter OFF if max. 15 minutes elapse between uses.
If "OL" appears in the display during a measurement, that value you
are measuring exceeds the range you have selected. Change to
higher range.

3.1. Preliminary Note

1. Check the supply voltage by setting the DMM switch to ON. If
the voltage is weak, a "BAT" sign will appear on the right of
display and you have to charge the battery.

2. The warning sign next to the test leads jack is for warning, that
the input voltage or current should not exceed the indicated
values. This is to prevent damage to the internal circuitry.

3. The function switch should be set to the range, which you want
to test before operation.

Note:

In the lower AC / DC measuring ranges maybe an arbitrarily
changing phantom value will appear in the LCD display. This is
normal for devices with high sensitivity and high input impedance
and meaningless for measurement accuracy. These jumping
measured values disappear in the event of a short circuit in the test
leads or connection of the test object.

51

3.2. Autoranging / manual range selection

When the meter is first turned on, it automatically goes into Auto­Ranging. This automatically selects the best range for the
measurements being made and is generally the best mode for most
measurements. For measurement situations requiring that the range
be manually held, perform the following:

1. Press the "RANGE" button. The "AUTO" indicator will extinguish
and the currently selected range will be held.

2. Press the "RANGE" button to step through the available ranges

until you select the range you want.

3. Press and hold the "RANGE" button for 2 seconds to exit the

manual ranging mode and return to "AUTO" mode.

4. Features

4.1. Understanding the Push Buttons

RANGE: Pressing the RANGE button selects the manual measuring

PEAK: Briefly press the button to switch on the LED flashlight. A

range in the current measuring function. If the RANGE
button is held down for 2 seconds, the device returns to
automatic range selection.

long press switches to the Peak-MAX or Peak-MIN
measurement function, which captures the highest or
lowest peak of an AC waveform (P 3445 only).

52

MODE: You can switch between different functions in a measuring

BT.

MIN
AVG

AC+DC

HOLD: The displayed measured value will be held in the display.

MAX: Briefly pressing the MAX / MIN button several times cycles

REL: Briefly press the key to switch on the relative value

range by pressing the MODE button. In the current and
voltage range is switched between the AC and DC
measurement. Selecting the Ω / CAP / Diode / Continuity
checker range toggles between these measurement
functions. Press and hold the button on the P3445 to
activate the Bluetooth interface of the device for data
transmission.

Pressing the HOLD button for about 2 seconds will turn
the backlight on or off.

through the maximum value hold function, the minimum
hold function and the AVG average reading. Hold down
the button for about 2 seconds to return to normal mode.

function and the current measured value is set to "zero".
The AC + DC function measures both the AC and DC
components to derive the effective RMS value (AC + DC).
The AC + DC mode is normally used when measuring the
voltage on unfiltered rectifier circuits. To activate, press
and hold the REL/AC+DC button until "AC+DC" appears in
the LCD.

53

4.2. Understanding the Display

Continuity Tester

Diode Tester

Batterie Status

Nano (10-9)
Micro (10-6)

Milli (10-3)

Ampere (Current)

Kilo

Farad (Capacity)

Mega (106)

Ohm (Resistance)

Peak detection

Hertz (Frequency)

Volt (Voltage)

Duty Cycle

Relative function

Alternating Current

Automatic Range

Direct Current

Data Hold function

Fahrenheit

Celsius

Maximum value function

Minimum value function

AVG Average value measurement

Bluetooth activated

54

4.3. Understanding the Rotary Switch

V~

AC voltage measurements

V–

DC and AC+DC voltage measurements

mV

DC/AC milli-volts measurements

 / / CAP

Resistance, Diode test, capacitance and
continuity measurements

Hz%

Frequency measurements

TEMP

Temperature measurements

A

AC/DC amps measurements

mA

AC/DC milliamps measurements

µA

AC/DC microampere measurements

LowZ (P3445 only)

Low Impedance measurement for DCV / ACV

Select a primary measurement function by positioning the rotary
switch to one of the icons around its perimeter. For each function,
the Meter presents a standard display for that function (range,
measurement units, and modifiers). Button choices made in one
function do not carry over into another function.

55

4.4. Using the Input Terminals

10A

Input for 0 A to 10.00 A current (20VA
overload for 30 seconds on, 10 minutes off)

µA mA

Input for 0 A to 600 mA current
measurements

COM

Ground-terminal for all measurements

V / Ω / /
Hz% / CAP / °C /°F

Input for voltage, continuity, resistance,
diode test, frequency, capacitance and
temperature

All functions except the current measurement function use the
V//CAP/Hz%/Temp and COM input terminals.

56

5. Operation

5.1. DC Voltage measurements

1. Set the function switch to the green position.

2. Insert the black test lead into the negative COM - jack. Insert the
red test lead into the positive V//CAP/Hz%/Temp - jack.

3. Read the voltage in the display. When the value is negative, a “-“

symbol is displayed.

57

5.2. Voltage measurement (mV)

Caution!

Do not measure DC voltages if a motor on the circuit is being
switched ON or OFF. Large voltage surges may occur during the ON
or OFF operations that can damage the meter.

Caution!

Understanding Phantom readings:
In some DC and AC voltage ranges, when the test leads are not
connected to any circuit, the display might show a phantom reading.
This is normal. The meter’s high input sensitivity produces a
wandering effect. When you connect the test leads to a circuit,
accurate reading appears.

58

1. Set the function switch to the mV -position.

2. Press the push-button labeled MODE to select mV (DC) or
mV~ (AC).

3. Insert the black test lead into the negative COM - jack. Insert the
red test lead into the positive V//CAP/Hz%/Temp - jack.

4. Read the mV voltage in the display. When the values are

negative, a “-” symbol is displayed.

5.3. AC Voltage measurements

Warning:

Risk of Electrocution. The probe tips may not be long enough to
contact the live parts inside some 230 V outlets for appliances
because the contacts are recessed deep in the outlets. As a result,
the reading may show 0 volts when the outlet actually has voltage on
it. Make sure the probe tips are contacting the metal contacts inside
the outlet before assuming that no voltage is present.

Caution:

Do not measure AC voltages if a motor on the circuit is being
switched ON or OFF. Large voltage surges may occur during the ON
or OFF operations that can damage the meter.

Low Pass Filter:
To avoid false AC voltage measurements with pulse width
modulated signals or disturbances of the mains frequency, you can
turn on the low pass filter when making an AC voltage
measurement.

59

1. Set the function switch to the "V~" position.

2. Press “F2” button to select AC “~”.

3. Insert the black test lead into the negative COM jack and the red
test lead into the positive V//CAP/Hz%/Temp jack.

4. Touch the test probe tips to the circuit under test.

5. Read the voltage in the display. The display will indicate the
proper decimal point, value and symbol.

6. Press the MODE button in the AC voltage measurement, to
switch to a "low pass filter" measurement.

60

5.4. Frequency / Duty Cycle % measurements

1. Set the function switch to the "Hz%" position.

2. Use the MODE key to switch between Frequency (Hz) and Duty
Cycle (%)

3. Insert the black test lead into the negative COM-jack and the red
test lead banana plug into the positive V//CAP/Hz%/Temp
jack.

4. Touch the test probe tips to the circuit under test.

5. Read the frequency in the display. The digital readings will
indicate the proper decimal point, symbols (Hz, kHz, MHz, %)
and value.

61

5.5. Resistance measurements

Warning:

To avoid electric shock, disconnect power to the unit under test and
discharge all capacitors before taking any resistance measurements.
Remove the batteries and unplug the line cords.

62

1. Set the function switch to the " Ω / / " position.

2. Insert the black test lead into the negative COM jack and the red
test lead into the positive V//CAP/Hz%/Temp jack.

3. Touch the test probe tips across the circuit or part under test. It

is best to disconnect one side of the part under test so the rest of
the circuit will not interfere with the resistance reading.

4. Read the resistance in the display. The display will indicate the

proper decimal point, value and symbol.

Caution!

When you short the test leads in the 600  range, your meter
display a small value (no more than 0.2 ...1 ). This value is due to
your meter´s and test leads internal resistance. Make a note of this
value and subtract it from small resistance measurements for better
accuracy.

5.6. Continuity Test

Caution!

To avoid electric shock, disconnect power to the unit under test and
discharge all capacitors before taking any resistance measurements.
Remove the batteries and unplug the line cords.

Perform continuity tests on idle circuits and components and unplug
it from the outlet. In the circuit located capacitors should be
absolutely discharged before measuring.

63

1. Set the function switch to the " Ω/ /CAP " position.

2. Press the push button MODE to select the continuity-test.

3. Insert the black test lead into the negative COM jack and the red
test lead into the positive V//CAP/Hz%/Temp jack.

4. If the resistance is less than approximately 30Ω, the audible

signal will sound. If the circuit is open, the display will indicate

“OL”.

64

5.7. Diode-Test

The diode test feature allows the determination of the usability of
diodes and other semiconductor elements defined in circuits as well
as the determination of the continuity (short-circuit) and the voltage
drop in the forward direction.

Warning:

To avoid electric shock, do not test any diode that has voltage on it.

65

1. Set the function switch to "Ω/ /CAP" position.

2. Press the MODE button until the " " symbol appears in the
display.

3. Insert the black test lead into the negative COM jack and the red

test lead banana plug into the positive V//CAP/Hz%/Temp
jack.

4. Touch the test probe tips to the diode or semiconductor junction

you wish to test. Note the meter reading.

5. Reverse the probe polarity by switching probe position. Note this
reading.

6. The diode or junction can be evaluated as follows:

A: If one reading shows a value and the other reading shows
B: If both readings are OL, the device is open.

C: If both readings are very small or 0, the device is shorted.
Note: The value indicated in the display during the diode check is

the forward voltage.

OL, the diode is good.

66

5.8. Capacitance measurements

Warning:

To avoid electric shock, disconnect power to the unit under test and
discharge all capacitors before taking any capacitance
measurements. Remove the batteries and unplug the line cords.

1. Set the function switch to the “Ω/ /CAP“ - position.

2. Press the MODE button until the "CAP" symbol appears in the
display.

3. Insert the black test lead into the negative COM jack and the red
test lead into the positive V//CAP/Hz%/Temp-jack.

4. Touch the test leads to the capacitor to be tested. The display
will indicate the proper decimal point, value and symbol.

67

5.9. Temperature measurements

Warning:

 To avoid electric shock, disconnect both test probes from any

source of voltage before making a temperature measurement.

 To avoid electric shock, be sure the thermocouple has been

removed before changing to any other measurement function.

1. Set the function switch to “TEMP °C/°F” position.

2. Pres the push button MODE to select °C or °F.

3. Insert the multi-function adaptor in the input socket for
V//CAP/Hz%/Temp (+) and COM (-) for temperature
measurements.

4. Insert the K-type thermocouple into the multi-function adaptor,
making sure to observe the correct polarity.

5. Touch the temperature probe head to the part whose
temperature you wish to measure. Keeps the probe touching the
part under test until the reading stabilizes (about 30 seconds).

6. Read the temperature in the display. The digital reading will
indicate the proper decimal point and value.

68

5.10. DC Current measurements

Warning:

To avoid electric shock do not measure DC current on any circuit
whose voltage exceeds 1000V DC/AC

Caution:

Do not make current measurements on the 10A scale for longer than
30 sec. Exceeding 30 sec. may cause damage to the meter and / or
the test leads.

.

RMS

69

1. According to the current to be measured rotate function selector
switch to either position of uA, mA or 10A.

2. Set the device to the DC measurement function (DC " ") by
pressing the MODE key. In the LCD display the operation icon
(DC “ “) appears

3. For current measurements up to 6000 µA DC, set the function
switch to the "µA" position and insert the red test lead banana
plug into the mA/µA jack.

4. For current measurements up to 600 mA DC, set the function
switch to the "mA" position and insert the red test lead banana
plug into the mA/µA jack.

5. For current measurements up to 10 A DC, set the function
switch to the 10 A position and insert the red test lead banana
plug into the 10 A jack.

6. For safety reasons in case of unknown current magnitudes

always choose the 10A range and corresponding measured
value display switch to a mA measurement range.

7. Remove power from the circuit under test and open the circuit at

the point where you wish to measure current. (Ensure correct

polarity).

8. Touch the black test probe tip to the negative side of the circuit
and touch the red test probe tip to the positive side of the circuit.

9. Apply power to the circuit.

10. Read the current in the display. The display will indicate the
proper decimal point, value and symbol.

70

5.11. AC Current measurements

Warning:

To avoid electric shock do not measure AC-current on any circuit
whose voltage exceeds 1000V DC/AC

Caution:

Do not make current measurements on the 10A scale for longer than
30 sec. Exceeding 30 sec. may cause damage to the meter and/or
the test leads.

.

RMS

71

Attention!
Current Measurements 10A and uA / mA range are protected by

fuses against over-current. Blown fuses must be replaced for other
measurement with new fuses of the same type. With blown fuses no
current measurement is possible. Do not exceed the maximum
current range, in order to avoid triggering the fuse!

1. Insert the black test lead into the negative COM jack.

2. For current measurements up to 5000µA AC, set the function
switch to the "µA" position and insert the red test lead into the
µA/mA-jack.

3. For current measurements up to 500mA AC, set the function
switch to the "mA" position and insert the red test lead into the
µA/mA-jack.

4. For current measurements up to 10A AC, set the function switch

to the 10A position and insert the red test lead into the 10A-jack.

5. Press the MODE-button until AC “~” appears in the display.

6. Remove power from the circuit under test and open the circuit at

the point where you wish to measure current.

7. Touch the black test probe tip to the negative side of the circuit

and touch the red test probe tip to the positive side of the circuit.

8. Apply power to the circuit.

9. Read the current in the display. The display will indicate the

proper decimal point, value and symbol.

72

5.12. Low Z Voltage measurement (P3444 / 3445 only)

WARNING: Observe all safety precautions when working under
voltage. Do not connect to circuits exceeding 600 V AC / DC when
the meter is set to Low Z.

Low Z is used to test for "ghost" or "phantom" voltage. These
voltages can be present when non-powered conductors are near live
conductors. The capacitive coupling between the wires gives the
impression that non-powered wires are connected to a true voltage
source. The low-Z setting places a load on the circuit, greatly
reducing the voltage reading on the connection.

1. Set the rotary function switch to the low-Z position.

2. Briefly press the MODE button to select AC or DC voltage. The

AC "-" or DC "=" symbol appears on the LCD display.

3. Insert the black test lead into the COM input jack and the red

lead into the V input jack. If the DC voltage is measured, route
the red wire to the positive side of the circuit and the black wire
to the negative side of the circuit.

4. Place the test leads to the circuit under test.

5. Read the voltage on the LCD display.

73

6. Replacing the battery

Refer to figure and replace the batteries as follows:

1.) Turn the Meter off and remove the test leads from the terminals.

2.) Remove the battery door assembly by using a screwdriver to
turn the battery door screw one-half turn counterclockwise.

3.) Replace the batteries with 4 x 1,5V AAA batteries. Pay regard to
the proper polarity.

4.) Reinstall the battery door assembly and secure it by turning the
screw one-half turn clockwise.

74

6.1. Notification about the Battery Regulation

The delivery of many devices includes batteries, which for example
serve to operate the remote control. There also could be batteries or
accumulators built into the device itself. In connection with the sale
of these batteries or accumulators, we are obliged under the Battery
Regulations to notify our customers of the following:

Please dispose of old batteries at a council collection point or return
them to a local shop at no cost. The disposal in domestic refuse is
strictly forbidden according to the Battery Regulations. You can
return used batteries obtained from us at no charge at the address
on the last side in this manual or by posting with sufficient stamps.

Contaminated batteries shall be marked with a symbol consisting of
a crossed-out refuse bin and the chemical symbol (Cd, Hg or Pb) of
the heavy metal which is responsible for the classification as
pollutant:

1. "Cd" means cadmium.

2. "Hg" means mercury.

3. "Pb" stands for lead.

75

7. Replacing the fuses

Warning:
To avoid electric shock, disconnect the test leads from any source of
voltage before removing the back cover or the battery/fuse door.

1. Turn the screw on the battery compartment half a turn counter­clockwise to open the battery compartment.

3. Remove the blown fuse from the fuse holder.

4. Insert the new fuse into the fuse holder - appropriate to the value
and the dimensions of the original fuse. Make sure that the fuse
is centred in the holder.

5. After replacing the appropriate backup, attach the battery cover
back to the device and secure it by turning the screw by half a
turn clockwise

Warning:

To avoid electric shock, do not operate your
meter until the back cover and the battery
door is in place and fastened securely

Note:

If your meter does not work properly, check
the fuses and battery to make sure that
they are still good and properly inserted.

800mA/1000V F (fast acting) 6,3 x 32mm
10 A/1000V F (fast acting) 10 x 38 mm

76

8.Technical Data

Display

TFT-LCD-display with max display of
6000

Overload protection

on all ranges

Operating Temperature

0...40°C < 75 % RH

Storage Temperature

< 2000 m max.

Altitude

-10...+60°C < 80 % RH

Accuracy temperature

18...28°C

Enclosure

Double molded, waterproof

Shock (Drop Test)

6.5 feet (2 meters)

Diode Test

Test current of ca.1 mA (P3444 /

3445) / 1.5mA (P3443), open circuit
voltage 3V (P3444 / 3445) /

2.7V (3443) typical

Continuity Check

Audible signal will sound if the
resistance is less than 30 

Temperature Sensor

Requires type K thermocouple

Input Impedance

>10M ACV/DCV

ACV Bandwidth

40Hz ~ 400Hz

Overrange indication

“OL.” is displayed

Auto Power Off

approx 15 min

Polarity

Automatic (no indication for
positive); Minus (-) sign for negative

Measurement Rate

3 times per second, nominal

Input Impedance LowZ

~ 3 k

AC Measurement

True RMS

ACV Bandwidth

40Hz to 1000Hz

8.1. Specifications

8.2. General Specifications

8.2.1 Extended Specifications for P3444 / 3445

77

AC True RMS or current
(P3445 only)

The term stands for “Root-Mean­Square,” which represents the
method of calculation of the voltage
value. Average responding
multimeters are calibrated to read
correctly only on sine waves and
they will read inaccurately on non­sine wave or distorted signals. True
rms meters read accurately on either
type of signal.

Low Battery Indication

“ ” is displayed if battery voltage

drops below operating voltage

Battery

4 x 1,5V AAA battery

Fuse

mA, μA ranges:

0.8A/1000V (6,3x32mm) ceramic
fast blow A-range: 10A/1000V
(10x32mm) ceramic fast blow

Safety

This meter is intended for origin of
installation use and protected,
against the users, by double
insulation per EN61010-1 and
IEC61010-1 2nd Edition (2001) to
Category IV 600V and Category III
1000V; Pollution Degree 2. The
meter also meets UL 61010-1, 2nd
Edition (2004), CAN/CSA C22.2 No.
61010-1 2nd Edition (2004), and UL
61010B-2-031, 1st Edition (2003)

Bluetooth (P 3445)

Bluetooth 4.0 Low Energy
Frequency - 2379~2496 MHz
Power – 0 dB

Dimensions (W x H x D)

80 x 175 x 50 mm

Weight

400 g

78

8.3. Specifications

Range

Resolution

P 3443

P 3444 / 3445

6 V

0,001V

± 1% + 5 dgt.

± 1% + 5 dgt.
60 V

0,01V

± 1.2% + 5 dgt.
600 V

0,1V

1000 V

1V

± 1.5% + 5 dgt.

± 1.2% + 5 dgt.

Bandbreite

40 … 400Hz

40 … 1000 Hz

Range

Resolution

P 3443

P 3444 / 3445

600 mV*

0,1 mV

± 1% + 8 dgt.

± 0.5% + 8 dgt.

6 V

0,001 V

± 1% + 3 dgt.

± 0.8% + 8 dgt.
60 V

0,01 V

600 V

0,1 V

1000 V

1 V

± 1.2% + 3 dgt.

± 1% + 3 dgt.

Range

Resolution

P 3444 / 3445

6 V

0,001V

± 1% + 20 dgt.
60 V

0,01V

600 V

0,1V

1000 V

1V

± 1.5% + 5 dgt.

Bandwidth

40 … 400 Hz

ACVoltage

Genauigkeit bei >5% des Messbereiches
Eingangsimpedanz: 10 M

DC Voltage

Input Impedance: 10 M
*When using the relative mode (REL) to compensate for offsets.

DCV+ACV

Accuracy at >5% of range
Input Impedance: 10 M

79

Resistance Measurement

Range

Resolution

P 3443

P 3444 / 3445

600 

0,1 

± 1.5%
+ 5 dgt.

± 1.5% + 5 dgt.

6 k

0,001k

60 k

0,01 k

600 k

0,1 k

6 M

0,001 M

60 M

0,01 M

± 2% + 10 dgt

± 2% + 10 dgt.

Range

Resolution

P 3443

P 3444 / 3445

-20°C ~ 780°C

0,1 °C

± 3% + 5°C

± 1% + 5°C

-4°C ~ 1400°F

0,1 °F

± 3% + 9°F

± 1% + 9°F

Range

Resolution

P 3443

40.00 nF

0,1 nF

± 5% + 35 dgt.

400.0 nF

1 nF

± 3% + 5 dgt.

4.000 µF

0,001 µF

40.00 µF

0,01 µF

400.0 µF

0,1 µF

4000 µF

1 µF

± 5% + 5 dgt.

Range

Resolution

P 3444 / 3445

60.00 nF

0,1 nF

± 5% + 35 dgt.

600.0 nF

1 nF

± 3% + 5 dgt.

6.000 µF

0,001 µF

60.00 µF

0,01 µF

600.0 µF

0,1 µF

6000 µF

1 µF

± 5% + 5 dgt.

Temp. Measurement

Capacitance

80

Frequency

Range

Resolution

Accuracy

9.999 Hz

0,001 Hz

± 1,0% + 5 dgt.

99.99 Hz

0,01 Hz

999.9 Hz

0,0001 kHz

9.999 kHz

0,001 kHz

Empfindlichkeit: > 8Vrms

Range

Resolution

Accuracy

20 … 80%

0.1 %

± 1,2% + 2 dgt.

> 8Vrms / Pulsewidth: 0.1 … 100mS / 5 Hz … 1kHz

Range

Resolution

Accuracy

1 … 99%

0.1 %

± 1,2% + 2 dgt.

Range

Resolution

P 3443

P 3444 / 3445

600 µA

0,1 µA

± 1,2%
+ 3 dgt.

± 1,2%
+ 3 dgt.
6000 µA

1 µA

60 mA

0,01 mA

600 mA

0,1 mA

10 A

0,01 A

± 1,5% + 3 St.

± 1,5% + 3 St.

Range

Resolution

P 3443

P 3444 / 3445

600 µA

0,1 µA

± 1.5%
+ 4 dgt.

± 1%
+ 3 dgt.
6000 µA

1 µA

60 mA

0,01 mA

600 mA

0,1 mA

10 A

0,01 A

± 2% + 5 dgt.

± 2% + 8 dgt.

Bandwidth

40 … 400Hz

40 … 400Hz

Duty Cycle - P 3444 / 3445

Duty Cycle - P3443

DC Current

AC Current

Accuracy at >5% of range

81

PeakTech® 3425

Bedienungsanl

eitung /

Operation

manual

All rights, also for translation, reprinting and copy of this manual or parts are
reserved.

Reproduction of all kinds (photocopy, microfilm or other) only by written
permission of the publisher.

This manual considers the latest technical knowing. Technical changings
which are in the interest of progress reserved.

We herewith confirm, that the units are calibrated by the factory according to
the specifications as per the technical specifications. We recommend to
calibrate the unit again, after 1 year.

© PeakTech® 11/2019/EHR/HR/JL

PeakTech Prüf- und Messtechnik GmbH

– Gerstenstieg 4 - DE-22926 Ahrensburg / Germany

[phone] [phone]

 [e-mail]  www.peaktech.de

82

83

84
