PeakTech 3441 operation manual

PeakTech

®

3441 / 3442

Bedienungsanleitung /

Operation Manual

Digital-Multimeter

EU - Konformitätserklärung

PeakTech 3442

Hiermit erklärt PeakTech Prüf- und Messtechnik GmbH, dass der

Funkanlagentyp [P 3442 - Multimeter mit Bluetooth-Schnittstelle] der

Richtlinie 2014/53/EU, elektromagnetische Kompatibilität der

Richtlinie 2014/30/EU und Gerätesicherheit der

Niederspannungsrichtlinie 2014/35/EU entspricht.

Der vollständige Text der EU-Konformitätserklärung ist unter der

folgenden Internetadresse verfügbar:

https://www.peaktech.de/produktdetails/kategorie/digit

al---handmultimeter/produkt/peaktech-3442.html

2

1. Sicherheitshinweise

Dieses Gerät erfüllt die EU-Bestimmungen 2014/30/EU
(elektromagnetische Kompatibilität) und 2014/35/EU
(Niederspannung) entsprechend der Festlegung im Nachtrag
2014/32/EU (CE-Zeichen).
Überspannungskategorie III 1000V; Überspannungskategorie IV
600V;
Verschmutzungsgrad 2.

CAT I: Signalebene, Telekommunikation, elektronische Geräte
CAT II: Für Hausgeräte, Netzsteckdosen, portable Instrumente
CAT III: Versorgung durch ein unterirdisches Kabel; Festinstallierte

Schalter, Sicherungsautomaten, Steckdosen oder Schütze
CAT IV: Geräte und Einrichtungen, welche z.B. über Freileitungen
versorgt werden und damit einer stärkeren
Blitzbeeinflussung ausgesetzt sind. Hierunter fallen z.B.
Hauptschalter am Stromeingang, Überspannungsableiter,
Stromverbrauchszähler und Rundsteuerempfänger

Zur Betriebssicherheit des Gerätes und zur Vermeidung von
schweren Verletzungen durch Strom- oder Spannungsüberschläge
bzw. Kurzschlüsse sind nachfolgend aufgeführte
Sicherheitshinweise zum Betrieb des Gerätes unbedingt zu
beachten.

Schäden, die durch Nichtbeachtung dieser Hinweise entstehen, sind
von Ansprüchen jeglicher Art ausgeschlossen.

 Dieses Gerät darf nicht in hochenergetischen Schaltungen
 Gerät nicht auf feuchten oder nassen Untergrund stellen.

 Keine Flüssigkeiten auf dem Gerät abstellen (Kurzschlussgefahr

mit geringen transienten Überspannungen
etc.

verwendet werden.

beim Umkippen des Gerätes)

3

 Gerät nicht in der Nähe starker magnetischer Felder (Motoren,

Transformatoren usw.) betreiben

 maximal zulässige Eingangsspannung von 1000V DC/AC nicht

überschreiten.

 maximal zulässige Eingangswerte unter keinen Umständen

überschreiten (schwere Verletzungsgefahr und/oder Zerstörung
des Gerätes)

 Die angegebenen maximalen Eingangsspannungen dürfen nicht

überschritten werden. Falls nicht zweifelsfrei ausgeschlossen
werden kann, dass diese Spannungsspitzen durch den Einfluss
von transienten Störungen oder aus anderen Gründen
überschritten werden muss die Messspannung entsprechend
(10:1) vorgedämpft werden.

 Nehmen Sie das Gerät nie in Betrieb, wenn es nicht völlig

geschlossen ist.

 Defekte Sicherungen nur mit einer dem Originalwert

entsprechenden Sicherung ersetzen. Sicherung oder
Sicherungshalter niemals kurzschließen.

 Vor dem Umschalten auf eine andere Messfunktion

Prüfleitungen oder Tastkopf von der Messschaltung abkoppeln.

 Keine Spannungsquellen über die µA/mA, 10A – und COM-

Eingänge anlegen. Bei Nichtbeachtung droht Verletzungsgefahr
und/oder die Gefahr der Beschädigung des Multimeters.

 Der 10A-Bereich ist durch eine 10A/1000V-Sicherung

abgesichert.

 Bei Widerstandsmessungen keine Spannungen anlegen!
 Keine Strommessungen im Spannungsbereich (V/Ω)

vornehmen.

 Gerät, Prüfleitungen und sonstiges Zubehör vor Inbetriebnahme

auf eventuelle Schäden bzw. blanke oder geknickte Kabel und
Drähte überprüfen. Im Zweifelsfalle keine Messungen
vornehmen.

 Verwenden Sie ausschließlich 4mm-Sicherheitstestkabelsätze,

um eine einwandfreie Funktion des Gerätes zu gewährleisten.

4

 Messarbeiten nur in trockener Kleidung und vorzugsweise in

Gummischuhen bzw. auf einer Isoliermatte durchführen.

 Messspitzen der Prüfleitungen nicht berühren.
 Warnhinweise am Gerät unbedingt beachten.
 Gerät darf nicht unbeaufsichtigt betrieben werden
 Bei unbekannten Messgrößen vor der Messung auf den

höchsten Messbereich umschalten.

 Gerät keinen extremen Temperaturen, direkter

Sonneneinstrahlung, extremer Luftfeuchtigkeit oder Nässe
aussetzen.

 Starke Erschütterung vermeiden.
 Heiße Lötpistolen aus der unmittelbaren Nähe des Gerätes

fernhalten.

 Vor Aufnahme des Messbetriebes sollte das Gerät auf die

Umgebungstemperatur stabilisiert sein (wichtig beim Transport
von kalten in warme Räume und umgekehrt)

 Überschreiten Sie bei keiner Messung den eingestellten

Messbereich. Sie vermeiden so Beschädigungen des Gerätes.

 Drehen Sie während einer Strom – oder Spannungs-messung

niemals am Messbereichswahlschalter, da hierdurch das Gerät
beschädigt wird.

 Messungen von Spannungen über 35V DC oder 25V AC nur in

Übereinstimmung mit den relevanten Sicherheitsbestimmungen
vornehmen. Bei höheren Spannungen können besonders
gefährliche Stromschläge auftreten.

 Ersetzen Sie die Batterie, sobald das Batteriesymbol „BAT“

aufleuchtet. Mangelnde Batterieleistung kann unpräzise
Messergebnisse hervorrufen. Stromschläge und körperliche
Schäden können die Folge sein.

 Sollten Sie das Gerät für einen längeren Zeitraum nicht

benutzen, entnehmen Sie die Batterie aus dem Batteriefach.

 Säubern Sie das Gehäuse regelmäßig mit einem feuchten

Stofftuch und einem milden Reinigungsmittel. Benutzen Sie
keine ätzenden Scheuermittel.

5

 Dieses Gerät ist ausschließlich für Innenanwendungen geeignet.
 Vermeiden Sie jegliche Nähe zu explosiven und entflammbaren

Stoffen.

 Öffnen des Gerätes und Wartungs – und Reparatur-arbeiten

dürfen nur von qualifizierten Service-Technikern durchgeführt
werden.

 Gerät nicht mit der Vorderseite auf die Werkbank oder

Arbeitsfläche legen, um Beschädigung der Bedienelemente zu
vermeiden.

 Keine technischen Veränderungen am Gerät vornehmen.
 - Messgeräte gehören nicht in Kinderhände –

Reinigung des Gerätes:

Gerät nur mit einem feuchten, fusselfreien Tuch reinigen. Nur
handelsübliche Spülmittel verwenden.
Beim Reinigen unbedingt darauf achten, dass keine Flüssigkeit in
das Innere des Gerätes gelangt. Dies könnte zu einem Kurzschluss
und zur Zerstörung des Gerätes führen.

6

1.1 Einleitung

Funktion

Überlastschutz

DCV / ACV

1000V DC/AC

eff

DCA / ACA (µA/mA)
DCA / ACA (10 A)

800mA / 1000V
10 A / 1000V

Widerstand

1000V DC/AC

eff

Diode / Durchgang

1000V DC/AC

eff

Kapazität

1000V DC/AC

eff

Frequenz

1000V DC/AC

eff

Temperatur

1000V DC/AC

eff

Überspannungsschutz: 8kV Spitze nach EN 61010

Das neue PeakTech 3441 ist ein praktisches Digital-Multimeter für hohe
Beanspruchung mit einer Vielzahl an nützlichen Messfunktionen.

Die Messanzeige des Gerätes lässt sich auf Tastendruck zwischen 3 5/6­stelliger LCD auf eine hochauflösende 4 5/6-stellige LCD umschalten,
wobei alle Messungen als Echt-Effektivwert erfasst werden.

Neben den umfangreichen Messfunktionen für Strom, Spannung
Kapazität, Widerstand und vielem mehr, verfügt diese Neuentwicklung
unter anderem über eine 4-20mA% Stromschleifenmessung, einen
Tiefpassfilter und eine Auto-Hold Funktion.

Das Modell PeakTech 3442 ist baugleich mit dem PeakTech 3441,
jedoch verfügt dieses Modell über eine Bluetooth 4.0 Schnittstelle zur
kabellosen Datenübertragung der Messwerte.

1.2 Maximal zulässige Eingangswerte

7

1.3. Sicherheitssymbole und Hinweise am Gerät

Gerät ist TÜV/GS geprüft; TÜV-Rheinland

Achtung! Entsprechende(n) Abschnitt(e) in der
Bedienungsanleitung nachlesen. Nichtbeachtung
birgt Verletzungsgefahr und/oder die Gefahr der
Beschädigung des Gerätes.

max. zulässige Spannungsdifferenz von 1000 V
DC/AC

eff

zwischen COM-/ V-/ bzw. Ohm-Eingang
und Erde aus Sicherheitsgründen nicht
überschreiten.

Gefährlich hohe Spannung zwischen den Eingängen.
Extreme Vorsicht bei der Messung. Eingänge und
Messspitzen nicht berühren. Sicherheitshinweise in
der Bedienungsanleitung beachten!

~

Wechselspannung – Strom (AC)

Gleichspannung – Strom (DC)

AC oder DC

Erde

Doppelt isoliert

Sicherung

Entspricht den Richtlinien der europäischen Union

Achtung!

Mögliche Gefahrenquelle. Sicherheitsvorschriften unbedingt beachten.
Bei Nichtbeachtung besteht u. U. Verletzungs- oder Lebensgefahr
und/oder die Gefahr der Beschädigung des Gerätes.

8

2. Bedienelemente und Anschlüsse am Gerät

9

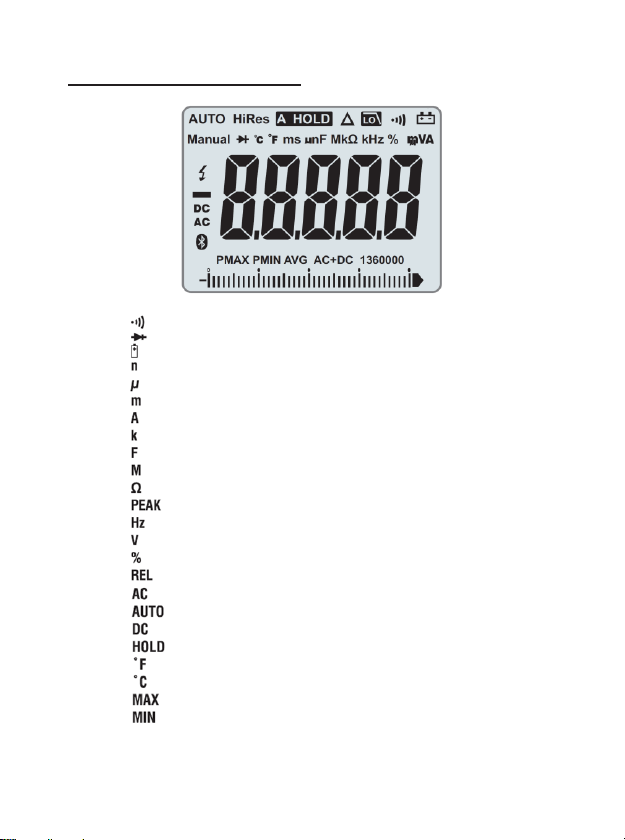

1. TFT/LCD-Display mit einer Anzeige von max. 60.000

2. RANGE-Taste: Umschaltung auf manuelle Bereichswahl

3. HIRES / Backlight-Taste: Zum Umschalten der Anzeige­auflösung und Einschalten der Hintergrundbeleuchtung.

4. MODE-Taste: Umschalten der Messfuktionen. Gerdrückt
halten zum aktivieren der Bluetooth Schnittstelle (nur P3442)

5.

6. Drehwahlschalter: Zur Messbereichswahl.

7. 10A Buchse: AC/DC Strommessungen bis 10A

8. µA/mA Buchse: AC/DC Strommessungen bis 800mA

9. COM-Buchse: Zum Anschluss der korrespondierenden
Messleitung am Bezugspunkt.

10. V/Ω/CAP/Hz%/Temp- Buchse: Zum Anschluss der
Messleitung

11. MAX/MIN – PMAX/MIN-Taste: Zum Einschalten der Maximal,
Minimal, Peak und AVG Messfunktion

12. Hz% / ∆REL –Taste: Tastverhältnis, Messfrequenz und
Relativwertfunktion umschalten

13. AUTO / HOLD-Taste: Zum aktivieren der Data-Hold Funktion
oder Auto-Hold Funktion.

10

3. Hinweise zur Inbetriebnahme des Gerätes

Achtung!

Messungen an Schaltungen mit hohen Spannungen (AC und DC)
mit äußerster Vorsicht und nur in Übereinstimmung mit den
relevanten Sicherheitsbestimmungen vornehmen. Gerät nach
Beendigung des Messbetriebes stets ausschalten. Das Messgerät
verfügt über eine interne Abschaltautomatik die das Gerät
automatisch max. 30 Minuten nach dem letzten Betätigen einer
Taste ausschaltet. Bei Aufleuchten des Überlaufsymbols OL
übersteigt der gemessene Wert den gewählten Eingangsbereich. Bei
Umschaltung auf einen höheren Messbereich erlischt die Anzeige
automatisch.

3.1. Vorbereitung zum Messbetrieb

1. Prüfen Sie vor der Messung die Versorgungsspannung des
Akkus. Ist sie zu schwach, erscheint das Batteriesymbol rechts
oben und der Akku muss wieder aufgeladen werden.

2. Das Warndreieck neben den Eingangsbuchsen soll Sie warnen,
dass Messspannung oder Messstrom zum Schutz der internen
Schaltung nicht den angegebenen Wert übersteigen dürfen.

3. Der Funktionswahlschalter sollte vor der Messung auf den
gewünschten Bereich eingestellt werden.

Hinweis:

In den niederen AC-/DC-Messbereichen erscheint bei nicht
angeschlossenen Prüfleitungen u.U. ein beliebig sich ändernder
Wert in der LCD-Anzeige. Dies ist bei Geräten mit hoher
Empfindlichkeit normal und für die Messgenauigkeit bedeutungslos.

11

3.2. Umschaltung von automatischer auf manuelle Bereichswahl

Beim Einschalten des Gerätes wird immer die automatische
Bereichswahl aktiviert. Die automatische Bereichswahl erleichtert
den Messbetrieb und garantiert optimale Messergebnisse. Zur
Umschaltung auf manuelle Bereichswahl wie beschrieben verfahren:

1. Taste RANGE drücken. Beim Drücken der Taste erlischt die
Anzeige AUTO und der zuletzt gewählte Bereich bleibt weiterhin
aktiviert.

2. Taste RANGE ggf. mehrmals, bis zum Erhalt des gewünschten
Bereiches, drücken.

3. Zur Rückkehr zu automatischer Bereichswahl Taste RANGE für
ca. 2 Sekunden gedrückt halten. Die Anzeige für automatische
Bereichswahl „AUTO“ leuchtet auf.

4. Merkmale

4.1. Erklärung der Drucktaster

RANGE: Durch Drücken der RANGE-Taste wird der manuelle

MODE : Durch Betätigen der MODE-Taste kann in einem

Messbereich in der aktuellen Messfunktion gewählt.
Wird die RANGE-Taste 2 Sekunden gedrückt gehalten,
kehrt das Gerät wieder in die automatische
Bereichswahl zurück.

Messbereich zwischen verschiendenen Funktionen
umgeschaltet werden. Im Strom- und Spannungsbereich
wird zwischen der AC und DC Messung umgeschaltet. Bei
Auswahl des Ω/CAP/Diode/Durchgangsprüfer-Bereichs
wird zwischen diesen Messfunktionen umgeschaltet.

12

Hz/REL: Durch Betätigen der Hz%/∆REL-Taste wird im Wechsel-

spannungmessbereich oder Frequenzmessbereich
zwischen der Spannungsmessung, Frequenzmessung und
der Anzeige des Tastverhältnis umgeschaltet. Halten Sie
die REL-Taste für ca. 1 sek. Gedrückt, schaltet sich die
Relativwertfunktion ein und die Messanzeige wird auf

„Null“ zurückgesetzt. Dies kann z.B. im

Gleichspannungsbereich genutzt werden, um negative

HIRES: Durch kurzes Betätigen der Taste wird die Hintergrund-

AUTO: Der angezeigte Messwert wird durch kurzes Betätigen im
HOLD Display eingefroren. Wir die AUTO/HOLD Taste ca. 2

MAX/: Durch kurzes mehrmaliges Betätigen der MAX/MIN-Taste
MIN schalten Sie durch die Maximalwert-Haltefunktion, die

Einflüsse durch Phantomwerte zu beseitigen.

beleuchtung eingeschaltet. Durch langes Betätigen wird
die Grundauflösung des Gerätes von 3 5/6 –stellig auf 4
5/6-stellig umgeschaltet.

Sekunden gedrückt, wechselt das Gerät in die Auto-Hold
funktion und hält immer den aktuell stabilen Messwert in
der Anzeige.

Minimalwert-Haltefunktion und die AVG-Durchschnitts­werterfassung. Halten Sie die Taste länger gedrückt,
schalten Sie in die PeakMAX und PeakMIN ein. Dort wird
maximale und minimale Spitzen mit mehr als 1ms erfasst
und in der Anzeige gehalten. Halten Sie die Taste erneut
gedrückt, um diese Funkionen wieder auszuschalten.

13

4.2. Beschreibung der Anzeige

Durchgangsprüfung

Diodenprüfung
Batterie Status

Nano (10-9)
Mikro (10-6)

Milli (10-3)

Ampere (Strom)

Kilo

Farad (Kapazität)

Mega (106)

Ohm (Widerstand)

Spitzenwerterfassung

Hertz (Frequenz)

Volt (Spannung)

Tastverhältnis

Relativwertfunktion

Wechselspannung

Automatische Bereichswahl

Gleichspannung

Messwerthaltefunktion

Fahrenheit

Celsius

Maximalwertfunktion

Minimalwertfunktion

14

4.3. Funktionsweise des Drehwahlschalters

V~

Spannungsmessfunktion AC

V–

Spannungsmessfunktion DC und AC+DC

mV

DC/AC milli-Volt Messfunktion

 / / CAP

Widerstand, Diodentest, Kapazität und
Durchgangsprüffunktion

Hz%

Frequenzmessfunktion

TEMP

Temperatur-Messfunktion

A

AC/DC Strommessfunktion

mA

AC/DC mA-Strommessfunktion

4 - 20 mA%

% 4-20mA Messfunktion

µA

AC/DC µA Strommessfunktion bis 6.000 µA

Wählen Sie eine primäre Messfunktion, indem Sie den Drehschalter
auf eine der möglichen Funktionen drehen. Das Messgerät stellt für
jede einzelne Messfunktion eine Standardanzeige (Messbereich,
Maßeinheiten und Modifikatoren). Ausgewählte Tastenoptionen
werden nicht auf andere Messfunktionen übertragen.

15

4.4. Verwenden der Eingangsbuchsen

10A

Eingang für 0 A bis 10,00 A Strom (20
VA Überlast für 30 Sekunden ein, 10
Minuten aus)

µA mA

Eingang für Strommessungen bis 600mA

COM

Masse-Anschluss für alle Messungen

V / Ω / / Hz% /
CAP / TEMP

Eingang für Spannung, Kontinuität,
Widerstand, Diodentest, Frequenz,
Kapazität und Temperatur

Für alle Funktionen, außer der Strommessfunktion werden die
V//CAP/Hz%/Temp und COM-Eingangsanschlüsse verwendet.

16

5. Messbetrieb

5.1.Gleichspannungsmessung (V DC)

1. Funktionswahlschalter in Stellung V

2. Rote Prüfleitung an den V//CAP/Hz%/Temp-Eingang und die
schwarze Prüfleitung an den COM-Eingang des Gerätes
anschließen.

3. Prüfleitungen über die zu messendende Spannungsquelle
anlegen und Messwert in der LCD-Anzeige des Gerätes
ablesen. Bei negativen Messwerten erscheint ein Minussymbol
(-) links vom Messwert.

17

5.2. Spannungsmessung (mV)

Achtung!

Vor dem Ein- bzw. Ausschalten der Messschaltung Prüfleitungen
von der Messschaltung abziehen. Hohe Einschaltströme oder ­spannungen könnten sonst u.U. das Messgerät beschädigen bzw.
zerstören.

Achtung!
Phantomwerte
In niedrigen DC- und AC Spannungsbereichen und nicht
angeschlossenen und somit offenen Eingängen zeigt die LCD­Anzeige sogenannte Phantomwerte, d. h. nicht “000” an. Dieses ist
normal und stellt keinen Defekt des Gerätes dar.

18

1. Funktionswahlschalter in Stellung mV

2. Mit der Taste MODE die mV - oder mV~ Funktion auswählen.

3. Rote Prüfleitung an den V//CAP/Hz%/Temp-Eingang und die
schwarze Prüfleitung an den COM-Eingang des Gerätes
anschließen.
Prüfleitungen über die zu messendende Spannungsquelle
anlegen und Messwert in der LCD-Anzeige des Gerätes
ablesen. Bei negativen Messwerten erscheint ein Minussymbol
(-) links vom Messwert.

5.3. Wechselspannungsmessung (V AC)

Achtung!

Bei Messungen an 230V-Steckdosen ist äußerste Vorsicht geboten.
Die Messspitzen der Prüfleitungen sind u.U. für einen einwandfreien
Kontakt mit den Innenkontakten der Steckdose nicht lang genug und
die LCD-Anzeige zeigt daher 0 V, obwohl eine Spannung von 230 V
an der Steckdose anliegt. Daher immer sicherstellen, dass ein
einwandfreier Kontakt zwischen den Messspitzen den Prüfleitungen
und den Innenkontakten der Steckdose besteht und nicht blind der
0-V Anzeige vertrauen.

Wichtig!

Vor dem Ein- bzw. Ausschalten der Messschaltung Prüfleitungen
von der Messschaltung abziehen. Hohe Einschaltströme oder ­spannungen könnten sonst u.U. das Messgerät beschädigen bzw.
zerstören.

Low Pass Filter:

Um falsche Wechselspannungsmessungen bei Pulsweiten­modulierten Signalen oder Störungen der Netzfrequenz zu
vermeiden, können Sie bei der Wechselspannungsmessung einen
Low-Pass Filter (Tiefpassfilter) einschalten.

19

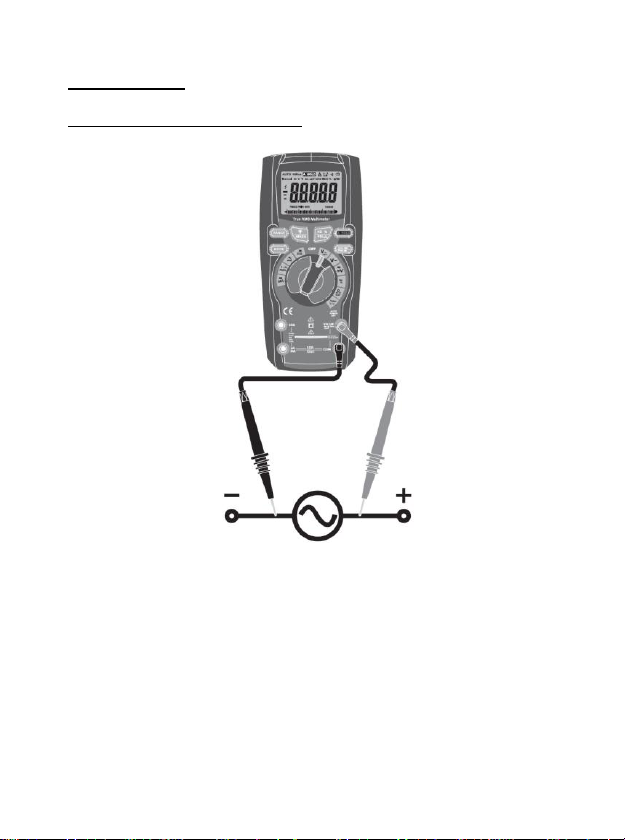

Zur Messung von Wechselspannungen wie beschrieben verfahren:

1. Funktionswahlschalter in Stellung "V~" drehen.

3. Rote Prüfleitung an den V//CAP/Hz%/Temp-Eingang und

schwarze Prüfleitung an den COM -Eingang des Gerätes
anschließen.

4. Prüfleitungen über die zu messende Spannungsquelle anlegen

und Messwert in der LCD-Anzeige des Gerätes ablesen.

5. Bei Bedarf Hz% Taste drücken, um auf Frequenzmessung /
Tastverhältnis der Wechselspannung umzuschalten.

6. In der Wechselspannungsmessung die MODE-Taste drücken,
um auf eine „Low Pass Filter“ Messung umzuschalten.

20

5.4 Frequenzmessung/ Tastverhältnis

Zur Messung wie beschrieben verfahren:

1. Funktionswahlschalter in Stellung „Hz%“ drehen.

2. Mit der MODE Taste zwischen Frequenz (Hz) und Duty Cycle
(%) umschalten.

3. Rote Prüfleitung an den V/ /CAP/Hz%/Temp -Eingang und
schwarze Prüfleitung an den COM - Eingang des Gerätes
anschließen.

4. Prüfleitungen über das zu messende Bauteil bzw. die zu
messende Schaltung anlegen.

5. Messwert in der LCD-Anzeige ablesen. Der Messwert wird in der
entsprechenden Maßeinheit (Hz, kHz, MHz oder %) angezeigt.

21

5.5. Widerstandsmessung

Achtung!

Nach Umschaltung des Multimeters auf die
Widerstandsmessfunktion angeschlossene Prüfleitungen nicht an
eine Spannungsquelle anlegen.

Widerstandsmessungen nur an spannungsfreien Schaltungen bzw.
Bauteilen vornehmen und Netzstecker aus der Steckdose ziehen. In
der Schaltung befindliche Kondensatoren vor der Messung
unbedingt entladen.

22

Zur Messung wie beschrieben verfahren:

1. Funktionswahlschalter in Stellung "Ω / / / CAP" drehen.

2. Rote Prüfleitung an den V//CAP/Hz%/Temp -Eingang und

Schwarze Prüfleitung an den COM – Eingang anschließen.

3. Prüfleitungen über den zu messenden Widerstand anlegen.

4. Messwert in der LCD-Anzeige ablesen.

Hinweis:

Der Eigenwiderstand der Prüfleitungen kann bei Messungen von
kleinen Widerständen (600 Ohm-Bereich) die Genauigkeit der
Messung negativ beeinträchtigen. Der Eigenwiderstand üblicher
Prüfleitungen liegt zwischen 0,2...1 Ohm.

Zur exakten Bestimmung des Eigenwiderstandes Prüfleitungen an
die Eingangsbuchsen des Multimeters anschließen und Messspitzen
kurzschließen. Der angezeigte Messwert entspricht dem
Eigenwiderstand der Prüfleitungen.

5.6. Durchgangsprüffunktion

Achtung!

Nach Umschaltung des Multimeters auf die
Widerstandsmessfunktion, angeschlossene Prüfleitungen nicht über
eine Spannungsquelle anlegen.

Durchgangsprüfungen nur an spannungsfreien Schaltungen bzw.
Bauteilen vornehmen und Netzstecker aus der Steckdose ziehen. In
der Schaltung befindliche Kondensatoren vor der Messung
unbedingt entladen.

23

Zur Messung wie beschrieben verfahren:

1. Funktionswahlschalter in Stellung "Ω/ / /CAP" drehen.

2. Taste MODE drücken, um die Durchgangsprüffunktion
auszuwählen.

3. Rote Prüfleitung an den V/ /CAP/Hz%/Temp -Eingang und
schwarze Prüfleitung an den COM - Eingang des Gerätes
anschließen.

4. Wenn der Widerstand unter ca. 30Ω liegt, ertönt das akustische
Signal. Ist der Stromkreis offen, wird das Display "OL" anzeigen.

24

5.7. Diodenprüffunktion

Die Diodentestfunktion ermöglicht die Bestimmung der
Verwendbarkeit von Dioden und anderen Halbleiter-Elementen in
definierten Schaltungen, sowie die Bestimmung der Durchgängigkeit
(Kurzschluss) und des Spannungsabfalls in Durchlassrichtung.

Achtung!

Vor Überprüfung der Diode, Bauteil bzw. Schaltung unbedingt
spannungslos schalten oder Diode aus der Schaltung auslöten.

25

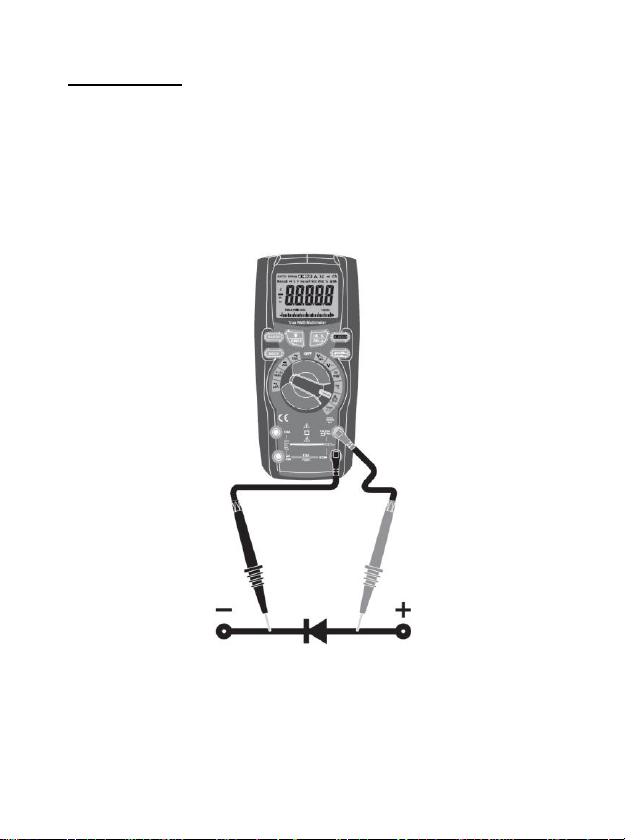

Zur Durchführung des Diodentests wie beschrieben verfahren:

1. Funktionswahlschalter in Stellung Ω/ /CAP drehen.

2. Gerät auf die Diodentestfunktion durch Drücken der Taste
MODE umschalten. In der LCD-Anzeige leuchtet das Symbol

" " auf.

3. Rote Prüfleitung an den V/ /CAP/Hz%/Temp -Eingang und
schwarze Prüfleitung an den COM-Eingang des Gerätes
anschließen.

4. Prüfleitungen über die zu messende Diode anlegen und
Messwert in der LCD-Anzeige ablesen.

5. Prüfleitungen über den Anschlüssen der Diode vertauschen und
Messwert ablesen.

6. Wird nach dem ersten Anlegen oder nach dem Vertauschen der
Prüfleitungen über dem zu messenden Bauteil einmal ein
Messwert und einmal das Überlaufsymbol OL angezeigt, ist die
Diode in Ordnung. Erscheint beim Anlegen bzw. Vertauschen
der Prüfleitungen in beiden Fällen das Überlaufsymbol, ist die
Diode offen. Wird in beiden Fällen ein sehr geringer Wert oder
"0" angezeigt, ist die Diode kurzgeschlossen.

Hinweis:

Der angezeigte Wert entspricht dem Spannungsabfall der Diode in
Durchlassrichtung.

26

5.8. Kapazitätsmessung

Achtung!

Kapazitätsmessungen nur in spannungslosen Schaltungen
durchführen und Kondensator vor der Messung unbedingt entladen.
Kondensator zur Messung aus der Schaltung auslöten.

Messung wie beschrieben durchführen:

1. Funktionswahlschalter in Stellung "Ω/ /CAP" drehen.

2. Taste MODE drücken, um die Kapazitätsmessfunktion
auszuwählen.

3. Rote Prüfleitung an den V//CAP/Hz%/Temp-Eingang und
schwarze Prüfleitung an den COM-Eingang des Gerätes
anschließen.

27

4. Prüfleitungen über den zu messenden Kondensator anlegen
(Polarität beachten!).

5. Messwert in der LCD-Anzeige ablesen.

5.9. Temperaturmessfunktion

Achtung!

Temperaturmessungen nur an spannungsfreien Schaltungen bzw.
Messobjekten vornehmen.

28

Temperaturmessung wie beschrieben durchführen:

1. Funktionswahlschalter in Stellung "TEMP °C/°F" drehen.

2. Taste MODE betätigen, um °C oder °F auszuwählen.

3. Adapter für Temperaturmessungen in Eingangsbuchsen
V//CAP/Hz%/Temp (+) und COM (-) einstecken.

4. Typ-K Temperaturfühler auf den Temperaturadapter
anschließen (auf korrekte Polarität achten!).

5. Messfühler auf die Oberfläche des zu messenden Bauteils
aufsetzen und Kontakt bis zur Stabilisierung der
Messwertanzeige aufrechterhalten (ca. 30 Sekunden).

6. Temperaturwert nach erfolgter Stabilisierung in der LCD­Anzeige ablesen.

Achtung!

Aus Sicherheitsgründen Temperaturfühler unbedingt vor dem
Umschalten auf eine andere Messfunktion von den
Eingangsbuchsen des Multimeters abziehen.

5.10. Gleichstrommessung

Achtung!

Aus Sicherheitsgründen keine Strommessungen in Schaltungen mit
Spannungen von mehr als 1000V vornehmen.

Achtung!

Gleichstrommessungen von 10A auf maximal 30 Sekunden
beschränken.

29

1. Entsprechend der zu messenden Stromgröße
Funktionswahlschalter entweder in Stellung µA, mA oder 10A
drehen.

2. Gerät auf die Gleichstrommessfunktion (DC „ “) durch Drücken
der Taste MODE umschalten. In der LCD-Anzeige leuchtet das
Funktionssymbol DC auf.

3. Abhängig von der zu messenden Stromstärke rote Prüfleitung
an den µA/mA - oder den 10A - Eingang und schwarze
Prüfleitung an den COM - Eingang des Gerätes anschließen. Bei
unbekannter Stromgröße aus Sicherheitsgründen den 10A­Bereich wählen und bei entsprechender Messwertanzeige ggf.
auf einen mA-Messbereich umschalten.

30

4. Zu messende Schaltung spannungslos schalten und am
gewünschten Messpunkt "öffnen". Prüfleitungen in Reihe
anschließen (auf korrekte Polarität achten!).

5. Spannung an die Messschaltung anlegen und Messwert in der
LCD-Anzeige des Gerätes ablesen. Beim Messen negativer
Gleichströme erscheint ein Minussymbol (-) links von der
Messwertanzeige.

5.11. Wechselstrommessung

Achtung!

Aus Sicherheitsgründen keine Strommessungen in Schaltungen mit
Spannungen von mehr als 1000 V DC/AC

vornehmen.

eff

Gleichstrommessungen im 10 A-Bereich auf maximal 30 Sekunden
beschränken. Längere Messzeiten in diesem Bereich können zum
Auslösen der internen Sicherung führen.

Achtung!

1. Entsprechend der zu messenden Stromgröße
Funktionswahlschalter entweder in Stellung µA, mA oder 10A
drehen.

2. Gerät auf die Wechselstrommessfunktion (AC „~“) durch
Drücken der Taste MODE umschalten. In der LCD-Anzeige
leuchtet das Funktionssymbol AC auf.

3. Abhängig von der zu messenden Stromstärke rote Prüfleitung
an den µA/mA- oder den 10 A-Eingang und schwarze
Prüfleitung an den COM-Eingang des Gerätes anschließen. Bei
unbekannter Stromgröße aus Sicherheitsgründen 10 A-Bereich
wählen und bei entsprechender Messwertanzeige ggf. auf einen
mA-Messbereich umschalten.

4. Zu messende Schaltung spannungslos schalten und am
gewünschten Messpunkt öffnen. Prüfleitungen in Reihe
anschließen.

5. Spannung an die Messschaltung anlegen und Messwert in der
LCD-Anzeige des Gerätes ablesen.

31

Achtung!

Strommessungen im 10A und µA/mA-Bereich sind durch
Schmelzsicherungen gegen Überstrom abgesichert. Defekte
Sicherungen müssen zur weiteren Messung gegen neue
Sicherungen des gleichen Typs ausgewechselt werden. Bei
ausgelösten Sicherungen ist keine Strommessung mehr möglich.
Den maximalen Strommessbereich nicht überschreiten, um ein
Auslösen der Sicherung zu vermeiden!

32

5.12. 4 – 20mA % Messung

0 mA

-25%

4 mA

0%

20 mA

100%

24 mA

125%

Stromkreise mit 4-20 mA stellen einen analogen elektrischen
Übertragungsstandard für industrielle Messgeräte und die
Kommunikation dar. In einem solchen Stromkreis entspricht ein
Pegel von 4 mA 0 % und ein Pegel von 20 mA 100 % des Signals.
Die Nullposition bei 4 mA erlaubt den empfangenden Messgeräten
die Unterscheidung zwischen einem Nullsignal und einem
unterbrochenen Draht oder fehlerhaften Gerät. Die Vorteile der 4-20­mA-Übertragung die geringen Implementierungskosten sowie die
Möglichkeit, viele Formen des elektrischen Rauschens
auszuschließen.

1. Einstellungen und Verbinden der Prüfleitungen, wie in Punkt

6.10. Gleichstrommessungen beschrieben, durchführen.

3. Funktionswahlschalter in “4-20mA%”-Position drehen.

4. Der Schleifenstrom wird in % in der LCD-Anzeige wie folgt
angegeben:

33

6. Auswechseln der Batterien

Ersetzen Sie die Batterien wie folgt:

1. Schalten Sie das Messgerät aus und entfernen Sie alle

Messleitungen von den Eingangsbuchsen.

2. Drehen Sie die Schraube des Batteriefaches eine halbe

Umdrehung gegen den Uhrzeigersinn, um das Batteriefach zu
öffnen.

3. Ersetzen Sie die 4 x 1,5V AAA Batterien durch neue in gleicher

Bauform.

4. Setzen Sie das Batteriefach wieder auf das Gerät und sichern

Sie es durch Drehen der Schraube um eine halbe Umdrehung
im Uhrzeigersinn.

34

6.1. Hinweise zum Batteriegesetz

Im Lieferumfang vieler Geräte befinden sich Batterien, die. z. B. zum
Betrieb von Fernbedienungen dienen. Auch in den Geräten selbst
können Batterien oder Akkus fest eingebaut sein. Im
Zusammenhang mit dem Vertrieb dieser Batterien oder Akkus sind
wir als Importeur gemäß Batteriegesetz verpflichtet, unsere Kunden
auf folgendes hinzuweisen:

Bitte entsorgen Sie Altbatterien, wie vom Gesetzgeber
vorgeschrieben - die Entsorgung im Hausmüll ist laut Batteriegesetz
ausdrücklich verboten-, an einer kommunalen Sammelstelle oder
geben Sie sie im Handel vor Ort kostenlos ab. Von uns erhaltene
Batterien können Sie nach Gebrauch bei uns unter der auf der
letzten Seite angegeben Adresse unentgeltlich zurückgeben oder
ausreichend frankiert per Post an uns zurücksenden.

Schadstoffhaltige Batterien sind mit einem Zeichen, bestehend aus
einer durchgestrichenen Mülltonne und dem chemischen Symbol
(Cd, Hg oder Pb) des für die Einstufung als schadstoffhaltig
ausschlaggebenden Schwermetalls versehen:

1. „Cd" steht für Cadmium.

2. „Hg" steht für Quecksilber.

3. „Pb" steht für Blei.

35

7. Auswechseln der Sicherungen

Achtung!

Vor Abnahme des Batteriefachdeckels zum Auswechseln der
Sicherungen, Prüfleitungen von den Eingängen des Multimeters
abziehen und Gerät ausschalten.
Defekte Sicherung nur durch eine dem Originalwert entsprechende
Sicherung ersetzen.

Zum Auswechseln der Sicherung wie beschrieben vorgehen:

1. Drehen Sie die Schraube des Batteriefaches eine halbe
Umdrehung gegen den Uhrzeigersinn, um das Batteriefach zu
öffnen.

2. Defekte Sicherung vorsichtig aus dem Sicherungshalter

entfernen.

4. Neue - im Wert und den Abmessungen der Originalsicherung
entsprechende - Sicherung in den Sicherungshalter einsetzen.
Darauf achten dass die Sicherung mittig im Halter sitzt.

5. Nach dem Auswechseln der entsprechenden Sicherung,
Batteriefachdeckel wieder auf das Gerät auflegen und durch
Drehen der Schraube um eine halbe Umdrehung im
Uhrzeigersinn befestigen.

800mA/1000V FF (Superflink) 6,3 x 32mm
10 A/1000V F (Flink) 10 x 38 mm

36

8. Technische Daten

Anzeige

LCD Anzeige mit einer maximalen
Anzeige von 59999.

Überlastschutz

in allen Bereichen

Betriebstemperaturbereich

5...40°C < 80 % RH

Betriebshöhe

< 2000 m max.

Lagertemperaturbereich

-20...+60°C < 80 % RH

Temperaturbereich für
angegebene Genauigkeit

18...28°C
Gehäuse

Doppelt isoliert, wasserdicht

Falltest

2 m

Dioden-Test

Teststrom von 0,9 mA maximal,
Leerlaufspannung 2,8 V DC typisch

Durchgangsprüffunktion

Akustisches Signal ertönt, wenn der
Widerstand geringer als 30  ist,
Teststrom <0.35mA

PEAK-Funktion

Spitzenwerterfassung >1ms

Temperatursensor

Benötigt Typ-K-Temperaturfühler

Eingangswiderstand

>10M VDC

AC Ansprechverhalten

Echteffektiv (True RMS)

ACV Frequenz-Bandbreite

50Hz to 5000Hz

Überbereichsanzeige

“OL” wird angezeigt

Abschaltautomatik

ca. 15 Minuten

Polaritätsanzeige

Automatisch
Minus (-) Zeichen für negativ

Messrate

3 x pro Sekunde, nominal

Schnittstelle (nur P3442)

Bluetooth 4.0 Low Energy
Frequenz - 2379~2496 MHz
Sendeleistung – 0 dB

8.1. Allgemeine Daten

8.2 Allgemeine technische Daten

37

AC Echteffektiv
(True RMS)

Der Begriff steht für "Root-Mean­Square," repräsentiert die
Berechnungsmethode der
Spannungs- oder Stromwerte.
Durchschnittliche Multimeter sind so
kalibriert, um Sinuswellen korrekt
anzuzeigen, jedoch zeigen diese
Nicht-Sinussignale oder verzerrte
Signale ungenau an. Geräte mit
Echteffektiv-Funktion (True RMS)
können auch diese Signaltypen
genau anzeigen.

Batteriezustandsanzeige

“ ” wird angezeigt, wenn die
Batteriespannung unter die
benötigte Betriebsspannung fällt

Batterie /Akku

4 x 1,5 Volt AAA Batterie

Sicherungen

mA, uA; 0.8A / 1000V (6,3x32mm)
FF Keramiksicherung
Breaking Capacity: 10kA
A-Bereich; 10A / 1000V (10x32mm)
F Keramiksicherung
Breaking Capacity: 30 kA

Sicherheit

Dieses Gerät ist für Messungen an
Elektroinstallationen konzipiert und
geschützt durch doppelte Isolierung
entsprechend EN 61010-1:2010 und
IEC 61010-1:2010) und
Überspannungskategorie CAT IV
600 V und CAT III 1000 V;
Verschmutzungsgrad 2. Es erfüllt
auch die UL 61010-1 2. Ausgabe
(2004), CAN / CSA C22.2 Nr.
61010-1 2. Ausgabe (2004) und UL
61010B-2-031, 1. Auflage (2003)

Abmessungen (B x H x T)

80 x 175 x 50 mm

Gewicht

400 g

38

8.3. Spezifikationen (HiRes)

Bereich

Auflösung

50 Hz – 1kHz

1kHz - 5kHz

600 mV

0,01 mV

± 1%+ 5 St.

± 3,0% + 5 St.

6 V

0,0001V

60 V

0,001V

600 V

0,01V

1000 V

0,1V

Nicht spezifiziert
Bereich

Auflösung

Genauigkeit

600 mV*

0,01 mV

± 0,9% + 5 St.

6 V

0,0001 V

60 V

0,001 V

600 V

0,01 V

1000 V

0,1 V

± 1,2% + 5 St.

Wechselspannung (ACV)

Genauigkeit bei >10% des Messbereiches

Gleichspannung (DCV)

* Bei Verwendung des Relativ Modus (REL∆) zum Ausgleich des
Offsets.

39

Widerstand

()

Bereich

Auflösung

Genauigkeit

600 

0,01 

± 2% + 9 St.

6 k

0,0001k

± 1,2% + 5 St.

60 k

0,001 k

600 k

0,01 k

6 M

0,0001 M

60 M

0,001 M

± 2,0% + 10 St.

* Bei Verwendung der relativ Modus (REL∆) zum Ausgleich des
Offsets.

Temperatur

(Typ-K)

Bereich

Auflösung

Genauigkeit

-50 ~ 760 °C

0,1 °C

± 2,0% + 3,0 °C

-58 ~ 1400 °F

0,1 °F

± 2,0% + 5,5 °F

1. Spezifikation enthält nicht den Messfehler des
angeschlossenen Temperatursensors.

2. Genauigkeit der angegebenen Spezifikation
setzt eine Stabilität der Umgebungstemperatur
von ± 1,0 °C voraus.

Kapazität

60 nF

0,01 nF

± 3,5% + 10 St.
600 nF

0,1 nF

6 µF

0,001 µF

± 2,5% + 10 St.
60 µF

0,01 µF

600 µF

0,1 µF

6000 µF

1 µF

± 3,5% + 10 St.

Tast-

verhältnis

0,001 ~
99,90%

0,0001%

± 1.2% + 50 St.

Pulsweite: 100 µs – 100ms
Frequenz: 5 Hz – 10 kHz

40

Frequenz (Elektronisch)

60 Hz

0,001 Hz

± 1,0% + 2 dgt.

600 Hz

0,01 Hz

6 kHz

0,0001 kHz

60 kHz

0,001 kHz

600 kHz

0,01 kHz

10 MHz

0,001 MHz

Nicht spezifiziert

Empfindlichkeit:
2,0V

eff

minimum bei 20% ~ 80% Tastverhältnis (duty cycle) und

<100 kHz; 5V

eff

minimum bei 20% ~ 80% Tastverhältnis (duty

cycle) und >100 kHz

40 Hz ~ 10 kHz

0,0001 Hz

± 0.5% v.M.

Empfindlichkeit: min. 15V

eff

600 µA

0,01 µA

± 1,5% v.M. + 5 St.

6000 µA

0,1 µA

60 mA

0,001 mA

600 mA

0,01 mA

10 A

0,001 A

< 1 kHz

< 5 kHz

600 µA

0,01 µA

± 2,5% v.M.

+ 5 St.

± 3,5% v.M.

+ 5 St.

6000 µA

0,1 µA

60 mA

0,001 mA

600 mA

0,01 mA

10 A

0,001 A

Nicht spezifiziert

(20A: maximal 30 Sekunden mit reduzierter Genauigkeit)

Alle Wechselstrombereiche sind von 5% bis 100% des
Messbereiches spezifiziert.

Frequenz (Elektrisch)

Gleichstrom (DCA)

Wechselstrom (ACA)

41

Anhang 1: Aktivierung der Bluetooth-Schnittstelle

Betätigen Sie die Mode-Taste des P 3442 für ca. 2 Sekunden, um
die Bluetooth-Schnittstelle zu aktiveren.

Laden Sie die „PeakTech Meter App“ für Mobilgeräte oder die

Windows-Software in Verbindung mit dem beliegenden USB­Bluetooth Adapter und such Sie nach dem passenden Modell in der
Geräteauswahl.

Anhang 2: Langzeitmessung und Auto-Power-Off

Für Langzeitmessungen über die Bluetooth-Schnittstelle (P 3442)
muss die automatische Abschaltung (APO) deaktiviert werden.

Drücken Sie hierfür gleichzeitig die „HiRes“ und „Hz“ Tasten. Als
optische Rückmeldung beginnt nun die Batterieanzeige zu blinken.

Schalten Sie das Gerät aus, um die APO Funktion wieder zu
aktiveren.

Alle Rechte, auch die der Übersetzung, des Nachdruckes und der
Vervielfältigung dieser Anleitung oder Teilen daraus, vorbehalten.

Reproduktionen jeder Art (Fotokopie, Mikrofilm oder ein anderes Verfahren)
nur mit schriftlicher Genehmigung des Herausgebers gestattet.

Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche
dem Fortschritt dienen, vorbehalten.

Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten
Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine
Wiederholung der Kalibrierung nach Ablauf von 1 Jahr wird empfohlen.

© PeakTech® 10/2019/MP/EHR/MI/JTh

42

EU Declaration of Conformity

Peak Tech 3442

Hereby PeakTech Prüf- und Messtechnik GmbH declares that the

radio equipment type [P 3442 - Multimeter with Bluetooth interface]

complies with the directive 2014/53 / EU, electromagnetic

compatibility of Directive 2014/30 / EU and equipment safety of the

Low Voltage Directive 2014/35 / EU.

The full text of the EU Declaration of Conformity is available at the

following Internet address:

https://www.peaktech.de/productdetail/kategorie/digital---

handmultimeter/produkt/peaktech-3442.html

43

1. Safety Precautions

This product complies with the requirements of the following
European Community Directives: 2014/30/EU (Electromagnetic
Compatibility) and 2014/35/EU (Low Voltage) as amended by
2014/32/EU (CE-Marking).
Overvoltage category III 1000V; overvoltage category IV 600V;
pollution degree 2.

CAT I: For signal level, telecommunication, electronic with small
transient over voltage
CAT II: For local level, appliances, main wall outlets, portable
equipment
CAT III: Supplied from a cable under earth; fixed installed switches,

CAT IV: Units and installations, which are supplied overhead lines,
which are stand in a risk of persuade of a lightning, i.e.
main-switches on current input, overvoltage-diverter,
current use counter.

To ensure safe operation of the equipment and eliminate the danger
of serious injury due to short-circuits (arcing), the following safety
precautions must be observed.
Damages resulting from failure to observe these safety precautions
are exempt from any legal claims whatever.

 Do not use this instrument for high-energy industrial installation
 Do not place the equipment on damp or wet surfaces.

 Do not exceed the maximum permissible input ratings (danger of
 The meter is designed to withstand the stated max voltages. If it

automatic cut-off or main plugs

measurement.

serious injury and/or destruction of the equipment).
is not possible to exclude without that impulses, transients,

disturbance or for other reasons, these voltages are exceeded a
suitable presale (10:1) must be used.

44

 Replace a defective fuse only with a fuse of the original rating.

Never short-circuit fuse or fuse holding.

 Disconnect test leads or probe from the measuring circuit before

switching modes or functions.

 Do not conduct voltage measurements with the test leads

connected to the µA/mA/A- and COM-terminal of the equipment.

 The 10A-range is protected by fuse 10A/1000V.
 To avoid electric shock, disconnect power to the unit under test

and discharge all capacitors before taking any resistance
measurements.

 Do not conduct current measurements with the leads connected

to the V/Ω-terminals of the equipment.

 Check test leads and probes for faulty insulation or bare wires

before connection to the equipment.

 Please use only 4mm-safety test leads to ensure immaculate

function.

 To avoid electric shock, do not operate this product in wet or

damp conditions. Conduct measuring works only in dry clothing
and rubber shoes, i. e. on isolating mats.

 Never touch the tips of the test leads or probe.
 Comply with the warning labels and other info on the equipment.
 The measurement instrument is not to be to operated

unattended.

 Always start with the highest measuring range when measuring

unknown values.

 Do not subject the equipment to direct sunlight or extreme

temperatures, humidity or dampness.

 Do not subject the equipment to shocks or strong vibrations.
 Do not operate the equipment near strong magnetic fields

(motors, transformers etc.).

 Keep Allow the equipment to stabilize at room temperature

before taking up measurement (important for exact
measurements).

 hot soldering irons or guns away from the equipment.

45

 Do not input values over the maximum range of each

measurement to avoid damages of the meter.

 Do not turn the rotary function switch during voltage or current

measurement, otherwise the meter could be damaged.

 Use caution when working with voltages above 35V DC or 25V

AC. These Voltages pose shock hazard.

 Charge the battery as soon as the battery indicator “BAT”

appears. With a low battery, the meter might produce false
reading that can lead to electric shock and personal injury.

 Fetch out the battery when the meter will not be used for long

period.

 Periodically wipe the cabinet with a damp cloth and mid

detergent. Do not use abrasives or solvents.

 The meter is suitable for indoor use only
 Do not operate the meter before the cabinet has been closed

and screwed safely as terminal can carry voltage.

 Do not store the meter in a place of explosive, inflammable

substances.

 Do not modify the equipment in any way
 Do not place the equipment face-down on any table or work

bench to prevent damaging the controls at the front.

 Opening the equipment and service – and repair work must only

be performed by qualified service personnel

 Measuring instruments don’t belong to children hands.
Cleaning the cabinet

Clean only with a damp, soft cloth and a commercially available mild
household cleanser. Ensure that no water gets inside the equipment
to prevent possible shorts and damage to the equipment.

46

1.1. Introduction

Function

Overload protection

DCV / ACV

1000V DC/AC

rms

DCA / ACA (µA/mA)
DCA / ACA (10 A)

800mA / 1000V
10 A / 1000V

Resistance

1000V DC/AC

rms

Diode / Continuity

1000V DC/AC

rms

Capacity

1000V DC/AC

rms

Frequency

1000V DC/AC

rms

Temperature

1000V DC/AC

rms

Overload protection: 8kV peak as in EN 61010

The new PeakTech 3441 is a handy digital multimeter for heavy duty
use with many useful measurement functions.

The measurement display of the device can be switched from 3 5/6
digit to 4 5/6 digits high-resolution by keystroke, where all
measurements are made as True RMS.

In addition to the comprehensive measurement functions for current,
voltage, capacity, resistance and more, this new developed device
has among other things a 4-20mA% current loop measurement, a
low-pass filter and an Auto-Hold function.

The model PeakTech 3442 is identically constructed to the model
PeakTech 3441, nevertheless it is equipped with an additional
Bluetooth 4.0 interface for wireless data transfer.

1.2. Input Limits

47

1.3. Safety Symbols

TÜV/GS approved; TÜV-Rheinland

Attention! Read the corresponding Section in the
manual. Failure to comply entails risk of injury and / or
the risk of damage to the device.

max. allowable voltage difference of 1000 V DC/ACrms
between COM / V or ohm input and earth does not
exceed for safety reasons.

Dangerous high voltage is applied between the
inputs. Extreme caution in the measurement. Do not
touch inputs and measuring tips. Safety instructions
in the user manual note!

~

AC (Alternating Current)

DC (Direct Current)

AC or DC

Earth ground

Doppelt isoliert

Fuse

Conforms to European Union directives

WARNING / CAUTION

This WARNING / CAUTION symbols indicate a potentially
hazardous situation, which if not avoided, may result in minor or
moderate injury, or damage to the product or other property.

48

2. Front Panel Description

49

1. TFT / LCD display with an indication of max. 60.000

2. RANGE-Key: To switch measurement ranges manually

3. HIRES/ Backlight-Key: To select display resolution and switch
backlight

4. MODE-Key: To switch the measurement functions. Hold key to
activate Bluetooth interface (P3442 only)

5. Rotation Switch: To select the desired measurement

6. 10A Socket: AC/DC current measurements up to 10A

7. µA/mA Socket: AC/DC current measurements up to 800mA

8. COM Socket: To connect the corresponding measuring line at
the reference point.

9. V/Ω/CAP/Hz%/Temp- Socket: Input connector for red test lead
for all measurement functions except current measurements.

10. MAX/MIN – PMAX/MIN-Key: To turn on the maximum, minimum,
peak and AVG measurement function

11. Hz% / ∆REL –Key: Switches duty cycle, frequency measurement
and relative value function.

12. AUTO / HOLD- Key: Activate Data-Hold or Auto-Hold function.

50

3. Operating instructions

Warning!

Risk of electrocution! High-voltage circuits, both AC and DC are very
dangerous and should be measured with great care.

Always push the power switch to the OFF position when the meter is
not in use. This meter has Auto OFF that automatically shuts the
meter OFF if max. 30 minutes elapse between uses.
If "OL" appears in the display during a measurement, that value you
are measuring exceeds the range you have selected. Change to
higher range.

3.1. Preliminary Note

1. Check the supply voltage by setting the DMM switch to ON. If
the voltage is weak, a "BAT" sign will appear on the right of
display and you have to charge the battery.

2. The warning sign next to the test leads jack is for warning, that
the input voltage or current should not exceed the indicated
values. This is to prevent damage to the internal circuitry.

3. The function switch should be set to the range, which you want
to test before operation.

Note:

On some low AC and DC voltage ranges, with the test leads not
connected to a device, the display may show a random, changing
reading. This is normal and is caused by the high-input sensitivity.
The reading will stabilize and give a proper measurement when
connected to a circuit.

51

3.2. Autoranging / manual range selection

When the meter is first turned on, it automatically goes into Auto­Ranging. This automatically selects the best range for the
measurements being made and is generally the best mode for most
measurements. For measurement situations requiring that the range
be manually held, perform the following:

1. Press the "RANGE" button. The "AUTO" indicator will extinguish
and the currently selected range will be held.

2. Press the "RANGE" button to step through the available ranges

until you select the range you want.

3. Press and hold the "RANGE" button for 2 seconds to exit the

manual ranging mode and return to "AUTO" mode.

4. Features

4.1. Understanding the Push Buttons

RANGE: The manual range is selected in the current measurement

MODE: Can switch in a range between different electrical functions

function by pressing the RANGE button. When the
RANGE button is held for 2 seconds, the unit will return to
autoranging.

by pressing the MODE button. In current and voltage
range measurement it is switched between AC and DC.
When you select the Ω / CAP / diode / continuity tester
range with the MODE key can be switched between these
measurement functions.

52

Hz / REL: Pressing the Hz% / ΔREL-button switches in AC voltage

HIRES: The backlighting is turned on by pressing the button.

AUTO: The displayed value will be “frozen” by pushing the
HOLD HOLD key. Pressing the AUTO / HOLD button for about 2

MAX/: By briefly repeatedly pressing the MAX / MIN key you can
MIN cycle through the maximum value holding function, the

measuring range or frequency range between the voltage
measurement, frequency measurement and display of the
duty cycle. Hold and keep pressed the REL button for
about 1 sec. and the relative value function turns on, so
the meter display will be reset to "zero". This can e.g. be
used in the DC range to eliminate negative influences by
phantom values.

Pressing and holding switches the base resolution of the
device from 3 5/6 -digit to 4 5/6 digits.

seconds, the unit enters the auto-hold function and keeps
the next stable reading in the display.

minimum value holding function and the AVG Average
value acquisition. Hold down the button, to turn on the
PeakMAX and PeakMIN function. The maximum and
minimum peak is detected with 1ms sampling and held in
the display. Hold down the button again to turn this
function off again.

53

4.2. Understanding the Display

Continuity Tester

Diode Tester

Batterie Status

Nano (10-9)
Micro (10-6)

Milli (10-3)

Ampere (Current)

Kilo

Farad (Capacity)

Mega (106)

Ohm (Resistance)

Peak detection

Hertz (Frequency)

Volt (Voltage)

Duty Cycle

Relative function

Alternating Current

Automatic Range

Direct Current

Data Hold function

Fahrenheit

Celsius

Maximum value function

Minimum value function

54

4.3. Understanding the Rotary Switch

V~

AC voltage measurements

V–

DC and AC+DC voltage measurements

mV

DC/AC milli-volts measurements

 / / CAP

Resistance, Diode test, capacitance and
continuity measurements

Hz%

Frequency measurements

TEMP

Temperature measurements

A

AC/DC amps measurements

mA

AC/DC milliamps measurements

4 - 20 mA%

% 4-20mA measurements

µA

AC/DC microampere measurements up to
6,000 µA

Select a primary measurement function by positioning the rotary
switch to one of the icons around its perimeter. For each function,
the Meter presents a standard display for that function (range,
measurement units, and modifiers). Button choices made in one
function do not carry over into another function.

55

4.4. Using the Input Terminals

10A

Input for 0 A to 10.00 A current (20VA
overload for 30 seconds on, 10 minutes off)

µA mA

Input for 0 A to 600 mA current
measurements

COM

Ground-terminal for all measurements

V /  / /
Hz% / CAP / TEMP

Input for voltage, continuity, resistance,
diode test, frequency, capacitance and
temperature

All functions except the current measurement function use the
V//CAP/Hz%/Temp and COM input terminals.

56

5. Operation

5.1. DC Voltage measurements

1. Set the function switch to the green position.

2. Insert the black test lead into the negative COM - jack. Insert the
red test lead into the positive V//CAP/Hz%/Temp - jack.

3. Read the voltage in the display. When the value is negative, a “-“

symbol is displayed.

57

5.2. Voltage measurement (mV)

Caution!

Do not measure DC voltages if a motor on the circuit is being
switched ON or OFF. Large voltage surges may occur during the ON
or OFF operations that can damage the meter.

Caution!

Understanding Phantom readings:
In some DC and AC voltage ranges, when the test leads are not
connected to any circuit, the display might show a phantom reading.

This is normal. The meter’s high input sensitivity produces a

wandering effect. When you connect the test leads to a circuit,
accurate reading appears.

58

1. Set the function switch to the mV -position.

2. Press the push-button labeled MODE to select mV (DC) or
mV~ (AC).

3. Insert the black test lead into the negative COM - jack. Insert the
red test lead into the positive V//CAP/Hz%/Temp - jack.

4. Read the mV voltage in the display. When the values are

negative, a “-” symbol is displayed.

5.3. AC Voltage measurements

Warning:

Risk of Electrocution. The probe tips may not be long enough to
contact the live parts inside some 230 V outlets for appliances
because the contacts are recessed deep in the outlets. As a result,
the reading may show 0 volts when the outlet actually has voltage on
it. Make sure the probe tips are contacting the metal contacts inside
the outlet before assuming that no voltage is present.

Caution:

Do not measure AC voltages if a motor on the circuit is being
switched ON or OFF. Large voltage surges may occur during the ON
or OFF operations that can damage the meter.

Low Pass Filter:
To avoid false AC voltage measurements with pulse width
modulated signals or disturbances of the mains frequency, you can
turn on the low pass filter when making an AC voltage
measurement.

59

1. Set the function switch to the "V~" position.

2. Press “F2” button to select AC “~”.

3. Insert the black test lead into the negative COM jack and the red
test lead into the positive V//CAP/Hz%/Temp jack.

4. Touch the test probe tips to the circuit under test.

5. Read the voltage in the display. The display will indicate the
proper decimal point, value and symbol.

6. Press the MODE button in the AC voltage measurement, to
switch to a "low pass filter" measurement.

60

5.4. Frequency / Duty Cycle % measurements

1. Set the function switch to the "Hz%" position.

2. Use the MODE key to switch between Frequency (Hz) and Duty
Cycle (%)

3. Insert the black test lead into the negative COM-jack and the red
test lead banana plug into the positive V//CAP/Hz%/Temp
jack.

4. Touch the test probe tips to the circuit under test.

5. Read the frequency in the display. The digital readings will
indicate the proper decimal point, symbols (Hz, kHz, MHz, %)
and value.

61

5.5. Resistance measurements

Warning:

To avoid electric shock, disconnect power to the unit under test and
discharge all capacitors before taking any resistance measurements.
Remove the batteries and unplug the line cords.

62

1. Set the function switch to the " Ω / / " position.

2. Insert the black test lead into the negative COM jack and the red
test lead into the positive V//CAP/Hz%/Temp jack.

3. Touch the test probe tips across the circuit or part under test. It

is best to disconnect one side of the part under test so the rest of
the circuit will not interfere with the resistance reading.

4. Read the resistance in the display. The display will indicate the

proper decimal point, value and symbol.

Caution!

When you short the test leads in the 600  range, your meter
display a small value (no more than 0.2 ...1 ). This value is due to
your meter´s and test leads internal resistance. Make a note of this
value and subtract it from small resistance measurements for better
accuracy.

5.6. Continuity Test

Caution!

To avoid electric shock, disconnect power to the unit under test and
discharge all capacitors before taking any resistance measurements.
Remove the batteries and unplug the line cords.

Perform continuity tests on idle circuits and components and unplug
it from the outlet. In the circuit located capacitors should be
absolutely discharged before measuring.

63

1. Set the function switch to the " Ω/ /CAP " position.

2. Press the push button MODE to select the continuity-test.

3. Insert the black test lead into the negative COM jack and the red
test lead into the positive V//CAP/Hz%/Temp jack.

4. If the resistance is less than approximately 30Ω, the audible

signal will sound. If the circuit is open, the display will indicate

“OL”.

64

5.7. Diode-Test

The diode test feature allows the determination of the usability of
diodes and other semiconductor elements defined in circuits as well
as the determination of the continuity (short-circuit) and the voltage
drop in the forward direction.

Warning:

To avoid electric shock, do not test any diode that has voltage on it.

65

1. Set the function switch to "Ω/ /CAP" position.

2. Press the MODE button until the " " symbol appears in the
display.

3. Insert the black test lead into the negative COM jack and the red

test lead banana plug into the positive V//CAP/Hz%/Temp
jack.

4. Touch the test probe tips to the diode or semiconductor junction

you wish to test. Note the meter reading.

5. Reverse the probe polarity by switching probe position. Note this
reading.

6. The diode or junction can be evaluated as follows:

A: If one reading shows a value and the other reading shows
B: If both readings are OL, the device is open.

C: If both readings are very small or 0, the device is shorted.
Note: The value indicated in the display during the diode check is

the forward voltage.

OL, the diode is good.

66

5.8. Capacitance measurements

Warning:

To avoid electric shock, disconnect power to the unit under test and
discharge all capacitors before taking any capacitance
measurements. Remove the batteries and unplug the line cords.

1. Set the function switch to the “Ω/ /CAP“ - position.

2. Press the MODE button until the "CAP" symbol appears in the
display.

3. Insert the black test lead into the negative COM jack and the red
test lead into the positive V//CAP/Hz%/Temp-jack.

4. Touch the test leads to the capacitor to be tested. The display
will indicate the proper decimal point, value and symbol.

67

5.9. Temperature measurements

Warning:

 To avoid electric shock, disconnect both test probes from any

source of voltage before making a temperature measurement.

 To avoid electric shock, be sure the thermocouple has been

removed before changing to any other measurement function.

1. Set the function switch to “TEMP °C/°F” position.

2. Pres the push button MODE to select °C or °F.

3. Insert the multi-function adaptor in the input socket for
V//CAP/Hz%/Temp (+) and COM (-) for temperature
measurements.

4. Insert the K-type thermocouple into the multi-function adaptor,
making sure to observe the correct polarity.

5. Touch the temperature probe head to the part whose
temperature you wish to measure. Keeps the probe touching the
part under test until the reading stabilizes (about 30 seconds).

6. Read the temperature in the display. The digital reading will
indicate the proper decimal point and value.

68

5.10. DC Current measurements

Warning:

To avoid electric shock do not measure DC current on any circuit
whose voltage exceeds 1000V DC/AC

RMS

.

Caution:

Do not make current measurements on the 10A scale for longer than
30 sec. Exceeding 30 sec. may cause damage to the meter and / or
the test leads.

69

1. According to the current to be measured rotate function selector
switch to either position of uA, mA or 10A.

2. Set the device to the DC measurement function (DC " ") by
pressing the MODE key. In the LCD display the operation icon
(DC “ “) appears

3. For current measurements up to 6000 µA DC, set the function
switch to the "µA" position and insert the red test lead banana
plug into the mA/µA jack.

4. For current measurements up to 600 mA DC, set the function
switch to the "mA" position and insert the red test lead banana
plug into the mA/µA jack.

5. For current measurements up to 10 A DC, set the function
switch to the 10 A position and insert the red test lead banana
plug into the 10 A jack.

6. For safety reasons in case of unknown current magnitudes

always choose the 10A range and corresponding measured
value display switch to a mA measurement range.

7. Remove power from the circuit under test and open the circuit at

the point where you wish to measure current. (Ensure correct

polarity).

8. Touch the black test probe tip to the negative side of the circuit
and touch the red test probe tip to the positive side of the circuit.

9. Apply power to the circuit.

10. Read the current in the display. The display will indicate the
proper decimal point, value and symbol.

70

5.11. AC Current measurements

Warning:

To avoid electric shock do not measure AC-current on any circuit
whose voltage exceeds 1000V DC/AC

RMS

.

Caution:

Do not make current measurements on the 10A scale for longer than
30 sec. Exceeding 30 sec. may cause damage to the meter and/or
the test leads.

71

Attention!
Current Measurements 10A and uA / mA range are protected by

fuses against over-current. Blown fuses must be replaced for other
measurement with new fuses of the same type. With blown fuses no
current measurement is possible. Do not exceed the maximum
current range, in order to avoid triggering the fuse!

1. Insert the black test lead into the negative COM jack.

2. For current measurements up to 5000µA AC, set the function
switch to the "µA" position and insert the red test lead into the
µA/mA-jack.

3. For current measurements up to 500mA AC, set the function
switch to the "mA" position and insert the red test lead into the
µA/mA-jack.

4. For current measurements up to 10A AC, set the function switch

to the 10A position and insert the red test lead into the 10A-jack.

5. Press the MODE-button until AC “~” appears in the display.

6. Remove power from the circuit under test and open the circuit at

the point where you wish to measure current.

7. Touch the black test probe tip to the negative side of the circuit

and touch the red test probe tip to the positive side of the circuit.

8. Apply power to the circuit.

9. Read the current in the display. The display will indicate the

proper decimal point, value and symbol.

72

5.12. 4 – 20mA % measurements

0 mA

-25%

4 mA

0%

20 mA

100%

24 mA

125%

4 - 20 mA circuits represent an analog electrical transmission
standard for industrial instruments and the communication. In such a
circuit, a level corresponding to 0% of 4 mA and 20 mA, a level of
100% of the signal. The zero position at 4 mA allows the receiving
instrument to distinguish between a zero signal and a broken wire or
faulty appliance. The advantage of the 4-20 mA transmission are low
implementation costs and the possibility of excluding many forms of
electrical noise.

1. Set up and connect as described for DC mA measurements.

2. Set the rotary function switch to the “4-20mA%”-position.

3. The meter will display loop current in % as follows:

73

6. Replacing the battery

Refer to figure and replace the batteries as follows:

1.) Turn the Meter off and remove the test leads from the terminals.

2.) Remove the battery door assembly by using a screwdriver to
turn the battery door screw one-half turn counterclockwise.

3.) Replace the batteries with 4 x 1,5V AAA batteries. Pay regard to
the proper polarity.

4.) Reinstall the battery door assembly and secure it by turning the
screw one-half turn clockwise.

74

6.1. Notification about the Battery Regulation

The delivery of many devices includes batteries, which for example
serve to operate the remote control. There also could be batteries or
accumulators built into the device itself. In connection with the sale
of these batteries or accumulators, we are obliged under the Battery
Regulations to notify our customers of the following:

Please dispose of old batteries at a council collection point or return
them to a local shop at no cost. The disposal in domestic refuse is
strictly forbidden according to the Battery Regulations. You can
return used batteries obtained from us at no charge at the address
on the last side in this manual or by posting with sufficient stamps.

Contaminated batteries shall be marked with a symbol consisting of
a crossed-out refuse bin and the chemical symbol (Cd, Hg or Pb) of
the heavy metal which is responsible for the classification as
pollutant:

1. "Cd" means cadmium.

2. "Hg" means mercury.

3. "Pb" stands for lead.

75

7. Replacing the fuses

Warning:
To avoid electric shock, disconnect the test leads from any source of
voltage before removing the back cover or the battery/fuse door.

1. Turn the screw on the battery compartment half a turn counter­clockwise to open the battery compartment.

3. Remove the blown fuse from the fuse holder.

4. Insert the new fuse into the fuse holder - appropriate to the value
and the dimensions of the original fuse. Make sure that the fuse
is centred in the holder.

5. After replacing the appropriate backup, attach the battery cover
back to the device and secure it by turning the screw by half a
turn clockwise

Warning:

To avoid electric shock, do not operate your meter until the back
cover and the battery door is in place and fastened securely

Note:

If your meter does not work properly, check the fuses and battery to
make sure that they are still good and properly inserted.

800mA/1000V F (fast acting) 6,3 x 32mm
10 A/1000V F (fast acting) 10 x 38 mm

76

8.Technical Data

Display

TFT-LCD-display with max display of
59999

Overload protection

on all ranges

Operating Temperature

5°C to 40°C < 80 % RH

Storage Temperature

-20...+60° C < 80 % RH

Altitude

< 2000 m

Accuracy temperature

18°C…28°C (64°F to 82°F) to

maintain guaranteed accuracy

Enclosure

Double molded, waterproof

Shock (Drop Test)

6.5 feet (2 meters)

Diode Test

Test current of 0.9mA maximum,
open circuit voltage 2.8V DC typical

Continuity Check

Audible signal will sound if the
resistance is less than 30 , test
current <0.35mA

PEAK

Captures peaks >1ms

Temperature Sensor

Requires type K thermocouple

Input Impedance

>10M VDC

AC Response

True RMS

ACV Bandwidth

50Hz ~ 5000Hz

Overrange indication

“OL.” is displayed

Auto Power Off

approx 15 min

Polarity

Automatic (no indication for
positive); Minus (-) sign for negative

Measurement Rate

3 times per second, nominal

Interface (P 3442 only)

Bluetooth 4.0 Low Energy
Frequency - 2379~2496 MHz
Power – 0 dB

8.1. Specifications

8.2. General Specifications

77

AC True RMS or current

The term stands for “Root-Mean­Square,” which represents the
method of calculation of the voltage
value. Average responding
multimeters are calibrated to read
correctly only on sine waves and
they will read inaccurately on non­sine wave or distorted signals. True
rms meters read accurately on either
type of signal.

Low Battery Indication

“ ” is displayed if battery voltage

drops below operating voltage

Battery

4 x 1,5V AAA battery

Fuse

mA, μA ranges: 0.8A/1000V
(6,3x32mm) ceramic FF
Breaking Capacity: 10 kA
A-range: 10A/1000V (10x32mm)
ceramic F
Breaking Capacity: 30 kA

Safety

This meter is intended for origin of
installation use and protected,
against the users, by double
insulation per EN61010-1 and
IEC61010-1 2nd Edition (2001) to
Category IV 600V and Category III
1000V; Pollution Degree 2. The
meter also meets UL 61010-1, 2nd
Edition (2004), CAN/CSA C22.2 No.
61010-1 2nd Edition (2004), and UL
61010B-2-031, 1st Edition (2003)

Dimensions (W x H x D)

80 x 175 x 50 mm

Weight

400 g

78

8.3. Specifications (HiRes)

Range

Resolution

50 Hz – 1kHz

1kHz - 5kHz

600 mV

0,01 mV

± 1%+ 5 St.

± 3,0% + 5 dgt.

6 V

0,0001V

60 V

0,001V

600 V

0,01V

1000 V

0,1V

Not specified
Range

Resolution

Accuracy

600 mV*

0,01 mV

± 0,9% + 5 dgt.

6 V

0,0001 V

60 V

0,001 V

600 V

0,01 V

1000 V

0,1 V

± 1,2% + 5 dgt.

AC Voltage

Accuracy >10% of range

DC Voltage

*When using the relaiv mode (REL Q) to compensate for offsets.

79

Resistance ()

Range

Resolution

Accuracy

600 

0,01 

± 2% + 9 dgt.

6 k

0,0001k

± 1,2% + 5 dgt.

60 k

0,001 k

600 k

0,01 k

6 M

0,0001 M

60 M

0,001 M

± 2,0% + 10 dgt.

*When using the relative mode (REL Q) to compensate for offsets.

Temperature

(type-K)

Range

Resolution

Accuracy

-50 ~ 760 °C

0,1 °C

± 2,0% + 3,0 °C

-58 ~ 1400 °F

0,1 °F

± 2,0% + 5,5 °F

1. Does not include error of the thermocouple
probe.

2. Accuracy specification assumes ambient
temperature stable to ± 1,0 °C

Capacitance

60 nF

0,01 nF

± 3,5% + 10 dgt.
600 nF

0,1 nF

6 µF

0,001 µF

± 2,5% + 10 dgt.
60 µF

0,01 µF

600 µF

0,1 µF

6000 µF

1 µF

± 3,5% + 10 dgt.

*With a film capacitor or better, using relative
mode (REL Δ) to zero residual.

Duty Cycle

0,001~
99,90%

0,0001 %

± 1.2% +50 dgt.

Pulse width: 100 µs – 100ms
Frequency: 5 Hz – 10 kHz

80

Frequency (Square)

60 Hz

0,001 Hz

± 1.0% + 2 dgt.

600 Hz

0,01 Hz

6 kHz

0,0001 kHz

60 kHz

0,001 kHz

600 kHz

0,01 kHz

10 MHz

0,001 MHz

not specified

Sensitivity:
2,0V rms min.@20% to 80% duty cycle and <100kHz
5Vrms min@20% to 80% duty cycle and > 100kHz.

40 Hz ~ 10 kHz

0.01 Hz

± 0.5% of reading

Sensitiviy: 15Vrms

600 µA

0,01 µA

± 1,5% + 5 dgt.

6000 µA

0,1 µA

60 mA

0,001 mA

600 mA

0,01 mA

10 A

0,001 A

(20A: 30 sec. max. with reduced accuracy)

< 1 kHz

< 5 kHz

600 µA

0,01 µA

± 2,5%

+ 5 dgt.

± 3,5%

+ 5 dgt.

6000 µA

0,1 µA

60 mA

0,001 mA

600 mA

0,01 mA

10 A

0,001 A

Not specified

(20A: 30 sec. max. with reduced accuracy)

All AC current ranges are specified from 5% of range to 100% of
range

Frequency (Sinusodial)

DC Current (DCA)

AC Current (ACA)

81

Appendix 1: Activating the Bluetooth interface

PeakTech

®

3425

Bedienungsanl

eitung /

Press the Mode button on the P 3442 for about 2 seconds to activate
the Bluetooth interface.

Download the "PeakTech Meter App" for mobile devices or the
Windows software in conjunction with the supplied USB-Bluetooth
adapter and select the right model in the device selection.

Appendix 2: Long Term Measurement and Auto Power Off

For long-term measurements via the Bluetooth interface (P 3442),
the automatic switch-off (APO) must be deactivated.

Simultaneously press the "HiRes" and "Hz" buttons. As visual
feedback, the battery indicator now starts to flash.

Turn off the device to reactivate the APO function.

All rights, also for translation, reprinting and copy of this manual or parts are
reserved.

Reproduction of all kinds (photocopy, microfilm or other) only by written
permission of the publisher.

This manual considers the latest technical knowing. Technical changings
which are in the interest of progress reserved.

We herewith confirm, that the units are calibrated by the factory according to
the specifications as per the technical specifications. We recommend to
calibrate the unit again, after 1 year.

© PeakTech® 10/2019/MP/EHR/MI/JTh

PeakTech Prüf- und Messtechnik GmbH – Gerstenstieg 4 –

DE-22926 Ahrensburg / Germany

[phone] [phone]

 [e-mail]  www.peaktech.de

82
