PEAKTECH 3440 Instructions [de]

PeakTech

®

3440

Bedienungsanleitung /

Operation Manual

Grafisches Multimeter / Graphical Multimeter

Inhaltsverzeichnis / Index

1. Sicherheitshinweise Seite 4

2. Bedienelemente Seite 10

3. Allgemeine Hinweise zur Inbetriebnahme Seite 12

4. Funktion und Bedienung Seite 14

5. Messbetrieb Seite 22

6. Grafische Anzeigen Seite 40

7. Einstellungen im Setup-Menü Seite 49

8. Bluetooth-Schnittstelle Seite 53

9. Auswechseln des Akkus Seite 54

10. Aufladen des Akkus Seite 55

11. Auswechseln der Sicherung Seite 56

12. Technische Daten Seite 57

1. Safety precautions Page 65

2. Front panel description Page 70

3. Initial instructions Page 72

4. Features and operation Page 74

5. Perform measurements Page 82

6. Graphical displays Page 100

7. Setup options Page 109

8. Bluetooth Page 113

9. Replacing the battery Page 114

10. Charging the battery Page 115

11. Replacing the battery Page 116

12. Technical data Page 117

2

EU - Konformitätserklärung

PeakTech 3440

Hiermit erklärt PeakTech Prüf- und Messtechnik GmbH, dass der

Funkanlagentyp [P 3440 - Multimeter mit Bluetooth-Schnittstelle] der

Richtlinie 2014/53/EU, elektromagnetische Kompatibilität der

Richtlinie 2014/30/EU und Gerätesicherheit der

Niederspannungsrichtlinie 2014/35/EU entspricht.

Der vollständige Text der EU-Konformitätserklärung ist unter der

folgenden Internetadresse verfügbar:

https://www.peaktech.de/produktdetails/kategorie/digital---

handmultimeter/produkt/peaktech-3440.1010.html

3

1. Sicherheitshinweise

Dieses Gerät erfüllt die EU-Bestimmungen 2014/30/EU
(elektromagnetische Kompatibilität) und 2014/35/EU
(Niederspannung) entsprechend der Festlegung im Nachtrag
2014/32/EU (CE-Zeichen).
Überspannungskategorie III 1000V;
Überspannungskategorie IV 600V;
Verschmutzungsgrad 2.

CAT I: Signalebene, Telekommunikation, elektronische Geräte
CAT II: Für Hausgeräte, Netzsteckdosen, portable Instrumente
CAT III: Versorgung durch ein unterirdisches Kabel; Festinstallierte

Schalter, Sicherungsautomaten, Steckdosen oder Schütze
CAT IV: Geräte und Einrichtungen, welche z.B. über Freileitungen
versorgt werden und damit einer stärkeren
Blitzbeeinflussung ausgesetzt sind. Hierunter fallen z.B.
Hauptschalter am Stromeingang, Überspannungsableiter,
Stromverbrauchszähler und Rundsteuerempfänger

Zur Betriebssicherheit des Gerätes und zur Vermeidung von
schweren Verletzungen durch Strom- oder Spannungsüberschläge
bzw. Kurzschlüsse sind nachfolgend aufgeführte
Sicherheitshinweise zum Betrieb des Gerätes unbedingt zu
beachten.

Schäden, die durch Nichtbeachtung dieser Hinweise entstehen, sind
von Ansprüchen jeglicher Art ausgeschlossen.

mit geringen transienten Überspannungen
etc.

 Dieses Gerät darf nicht in hochenergetischen Schaltungen

verwendet werden.

 Gerät nicht auf feuchten oder nassen Untergrund stellen.
 Keine Flüssigkeiten auf dem Gerät abstellen

(Kurzschlussgefahr beim Umkippen des Gerätes)

4

 Gerät nicht in der Nähe starker magnetischer Felder

(Motoren, Transformatoren usw.) betreiben

 maximal zulässige Eingangsspannung von 1000V DC/AC

nicht überschreiten.

 maximal zulässige Eingangswerte unter keinen

Umständen überschreiten (schwere Verletzungsgefahr

und/oder Zerstörung des Gerätes)

 Die angegebenen maximalen Eingangsspannungen

dürfen nicht überschritten werden. Falls nicht zweifelsfrei
ausgeschlossen werden kann, dass diese
Spannungsspitzen durch den Einfluss von transienten
Störungen oder aus anderen Gründen überschritten
werden muss die Messspannung entsprechend (10:1)
vorgedämpft werden.

 Nehmen Sie das Gerät nie in Betrieb, wenn es nicht völlig

geschlossen ist.

 Defekte Sicherungen nur mit einer dem Originalwert

entsprechenden Sicherung ersetzen. Sicherung oder
Sicherungshalter niemals kurzschließen.

 Vor dem Umschalten auf eine andere Messfunktion

Prüfleitungen oder Tastkopf von der Messschaltung
abkoppeln.

 Keine Spannungsquellen über die µA/mA, 10A – und

COM-Eingänge anlegen. Bei Nichtbeachtung droht
Verletzungsgefahr und/oder die Gefahr der Beschädigung
des Multimeters.

 Der 10A-Bereich ist durch eine 10A/1000V-Sicherung

abgesichert.

 Bei der Widerstandsmessungen keine Spannungen

anlegen!

 Keine Strommessungen im Spannungsbereich (V/Ω)

vornehmen.

5

 Gerät, Prüfleitungen und sonstiges Zubehör vor

Inbetriebnahme auf eventuelle Schäden bzw. blanke oder
geknickte Kabel und Drähte überprüfen. Im Zweifelsfalle
keine Messungen vornehmen.

 Verwenden Sie ausschließlich 4mm-

Sicherheitstestkabelsätze, um eine einwandfreie Funktion
des Gerätes zu gewährleisten.

 Messarbeiten nur in trockener Kleidung und vorzugsweise

in Gummischuhen bzw. auf einer Isoliermatte durchführen.

 Messspitzen der Prüfleitungen nicht berühren.
 Warnhinweise am Gerät unbedingt beachten.
 Gerät darf nicht unbeaufsichtigt betrieben werden
 Bei unbekannten Messgrößen vor der Messung auf den

höchsten Messbereich umschalten.

 Gerät keinen extremen Temperaturen, direkter

Sonneneinstrahlung, extremer Luftfeuchtigkeit oder Nässe
aussetzen.

 Starke Erschütterung vermeiden.
 Heiße Lötpistolen aus der unmittelbaren Nähe des

Gerätes fernhalten.

 Vor Aufnahme des Messbetriebes sollte das Gerät auf die

Umgebungstemperatur stabilisiert sein (wichtig beim
Transport von kalten in warme Räume und umgekehrt)

 Überschreiten Sie bei keiner Messung den eingestellten

Messbereich. Sie vermeiden so Beschädigungen des
Gerätes.

 Drehen Sie während einer Strom – oder Spannungs-

messung niemals am Messbereichswahlschalter, da
hierdurch das Gerät beschädigt wird.

 Messungen von Spannungen über 35V DC oder 25V AC

nur in Übereinstimmung mit den relevanten
Sicherheitsbestimmungen vornehmen. Bei höheren
Spannungen können besonders gefährliche Stromschläge
auftreten.

6

 Laden Sie den Akku wieder auf, sobald das

Batteriesymbol „BAT“ aufleuchtet. Mangelnde

Batterieleistung kann unpräzise Messergebnisse
hervorrufen. Stromschläge und körperliche Schäden
können die Folge sein.

 Sollten Sie das Gerät für einen längeren Zeitraum nicht

benutzen, entnehmen Sie die Batterie aus dem
Batteriefach.

 Säubern Sie das Gehäuse regelmäßig mit einem feuchten

Stofftuch und einem milden Reinigungsmittel. Benutzen
Sie keine ätzenden Scheuermittel.

 Dieses Gerät ist ausschließlich für Innenanwendungen

geeignet.

 Vermeiden Sie jegliche Nähe zu explosiven und

entflammbaren Stoffen.

 Öffnen des Gerätes und Wartungs – und Reparatur-

arbeiten dürfen nur von qualifizierten Service-Technikern
durchgeführt werden.

 Gerät nicht mit der Vorderseite auf die Werkbank oder

Arbeitsfläche legen, um Beschädigung der
Bedienelemente zu vermeiden.

 Keine technischen Veränderungen am Gerät vornehmen.
 - Messgeräte gehören nicht in Kinderhände –

Reinigung des Gerätes:

Gerät nur mit einem feuchten, fusselfreien Tuch reinigen. Nur
handelsübliche Spülmittel verwenden.
Beim Reinigen unbedingt darauf achten, dass keine Flüssigkeit in
das Innere des Gerätes gelangt. Dies könnte zu einem Kurzschluss
und zur Zerstörung des Gerätes führen.

7

Funktion

Überlastschutz

DCV / ACV

1000V DC/AC eff

DCA / ACA (µA/mA)
DCA / ACA (10 A)

800mA / 1000V
10 A / 1000V

Widerstand

1000V DC/AC eff

Diode / Durchgang

1000V DC/AC eff

Kapazität

1000V DC/AC eff

Frequenz

1000V DC/AC eff

Temperatur

1000V DC/AC eff

1.1 Einleitung

Das PeakTech® 3440 ist ein professionelles True RMS Digital­Multimeter mit TFT-Farb-LCD-Display und bietet einen A/D-Wandler
mit einer schnellen Messrate, hoher Genauigkeit, integriertem
Datenlogger und Trend-Capture Funktionen. Es können alle
möglichen Unterbrechungen an Ausrüstungen oder Anlagen verfolgt,
beobachten und behoben werden.

Mit diesem Gerät sind Probleme an Produktionsanlagen /
Ausrüstungen leicht zu finden und zu lösen. Es ist mit einer
Bluetooth-Technologie und einem internen Speicher für Messwerte
ausgestattet und bietet einen hohen Sicherheitsstandard für jegliche
Messanwendung.

Dieses Messgerät misst AC / DC-Spannung, AC / DC Strom,
Widerstand, Kapazität, Frequenz (elektrischen und elektronischen),
Arbeitszyklus, Diodentest, Isolationstest, Durchgangs- und
Thermoelement-Temperatur. Es kann Daten speichern und wieder
abrufen. Es verfügt über ein wasserdichtes, robustes Design für den
harten Einsatz.

1.2 Maximal zulässige Eingangswerte

8

~

Wechselspannung – Strom (AC)
Gleichspannung – Strom (DC)
AC oder DC
Erde
Doppelt isoliert
Sicherung
Entspricht den Richtlinien der europäischen Union

MAX
1000V

1.3. Sicherheitssymbole und Hinweise am Gerät

max. zulässige Spannungsdifferenz von 1000 V
Erde aus Sicherheitsgründen nicht überschreiten.

Gerät ist TÜV/GS geprüft; TÜV-Rheinland
Achtung! Entsprechende(n) Abschnitt(e) in der Bedien-

ungsanleitung nachlesen. Nichtbeachtung birgt
Verletzungsgefahr und/oder die Gefahr der
Beschädigung des Gerätes.

DC/ACeff zwischen COM-/ V-/ bzw. Ohm-Eingang und

Gefährlich hohe Spannung zwischen den Eingängen.
Extreme Vorsicht bei der Messung. Eingänge und
Messspitzen nicht berühren. Sicherheitshinweise in
der Bedienungsanleitung beachten!

Achtung!

Mögliche Gefahrenquelle. Sicherheitsvorschriften unbedingt
beachten. Bei Nichtbeachtung besteht u. U. Verletzungs- oder
Lebensgefahr und/oder die Gefahr der Beschädigung des Gerätes.

9

2. Bedienelemente

10

1. TFT/LCD-Display mit einer Anzeige von max. 50.000

2. Funktionstasten F1, F2, F3, F4 kurz drücken zur Auswahl
und Steuerung der im Display angezeigten
Menüfunktionen.
F1: Gedrückt halten - zum umschalten der Helligkeit

3. HOLD/REL-Taste: Messwerthaltefunktion, Relativwert­messfunktion

4. Funktions-/Bereichswahlschalter: Zur Auswahl der
gewünschten Messfunktion bzw. des Messbereiches

5. RANGE-Taste: Umschaltung auf manuelle Bereichswahl

6. COM-Eingangsbuchse: Eingangsbuchse für die
schwarze Prüfleitung für alle Messfunktionen

V//Hz/-II-/ -Eingangsbuchse Eingangsbuchse für
rote Prüfleitung für alle Messfunktionen, ausgenommen
Strommessungen.

µA/mA-Eingangsbuchse Eingangsbuchse für AC/DC­Strommessungen von < 500mA

10A-Eingangsbuchse Eingangsbuchse für AC/DC­Strommessungen von 500mA bis 10A.

11

3. Allgemeine Hinweise zur Inbetriebnahme

Achtung!

Messungen an Schaltungen mit hohen Spannungen (AC und DC)
mit äußerster Vorsicht und nur in Übereinstimmung mit den
relevanten Sicherheitsbestimmungen vornehmen. Gerät nach
Beendigung des Messbetriebes stets ausschalten. Das Messgerät
verfügt über eine interne Abschaltautomatik die das Gerät
automatisch max. 30 Minuten nach dem letzten Betätigen einer
Taste ausschaltet. Bei Aufleuchten des Überlaufsymbols OL
übersteigt der gemessene Wert den gewählten Eingangsbereich. Bei
Umschaltung auf einen höheren Messbereich erlischt die Anzeige
automatisch.

3.1. Vorbereitung zum Messbetrieb

1. Prüfen Sie vor der Messung die Versorgungsspannung des
Akkus. Ist sie zu schwach, erscheint das Batteriesymbol rechts
oben und der Akku muss wieder aufgeladen werden.

2. Das Warndreieck neben den Eingangsbuchsen soll Sie warnen,
dass Messspannung oder Messstrom zum Schutz der internen
Schaltung nicht den angegebenen Wert übersteigen dürfen.

3. Der Funktionswahlschalter sollte vor der Messung auf den
gewünschten Bereich eingestellt werden.

Hinweis:

In den niederen AC-/DC-Messbereichen erscheint bei nicht
angeschlossenen Prüfleitungen u.U. ein beliebig sich ändernder
Wert in der LCD-Anzeige. Dies ist bei Geräten mit hoher
Empfindlichkeit normal und für die Messgenauigkeit bedeutungslos.

12

3.2. Umschaltung von automatischer auf manuelle Bereichswahl

Beim Einschalten des Gerätes wird immer die automatische
Bereichswahl aktiviert. Die automatische Bereichswahl erleichtert
den Messbetrieb und garantiert optimale Messergebnisse. Zur
Umschaltung auf manuelle Bereichswahl wie beschrieben verfahren:

1. Taste RANGE drücken. Beim Drücken der Taste erlischt die
Anzeige AUTO und der zuletzt gewählte Bereich bleibt weiterhin
aktiviert.

2. Taste RANGE ggf. mehrmals, bis zum Erhalt des gewünschten
Bereiches, drücken.

3. Zur Rückkehr zu automatischer Bereichswahl Taste RANGE für
ca. 2 Sekunden gedrückt halten. Die Anzeige für automatische
Bereichswahl „AUTO“ leuchtet auf.

13

4. Funktion und Bedienung

4.1. Erklärung der Drucktaster

Die 6 Drucktasten auf der Frontplatte des Multimeters aktivieren
Funktionen, die die Messfunktionen, welche über den Drehschalter
ausgewählt wurden, erweitern. Mit den Tastern kann nun innerhalb
der Menüs navigiert werden.

F1: Kurz: Standardschalter auf Graph-Messung. Lang:
F2: Standard-Funktion bezogen auf die jeweils gewählte
F3: Standardeinstellung für den Speicher-Modus und

F4: MIN/MAX startet und stoppt die Minimalwert - /
RANGE: Durch drücken der RANGE-Taste wird der manuelle

HOLD / Durch Drücken der HOLD/REL-Taste wird der aktuell
REL: angezeigte Messwert im Display eingefroren. Wir

die HOLD/REL-Taste 2 Sekunden gedrückt gehalten,

Umschalten der Helligkeit des Display (ab 12/2018)
Messfunktion
Voreinstellung der Anzeige in allen Messfunktionen,

sowie wiedereinschalten nachdem die Abschaltautomatik
das Gerät abgeschaltet hat.

Maximalwertmessfunktion.
Messbereich in der aktuellen Messfunktion gewählt.

Wird die RANGE-Taste 2 Sekunden gedrückt gehalten,
kehrt das Gerät wieder in die automatische
Bereichswahl zurück.

wechselt das Gerät in die Relativwertmessfunktion.

14

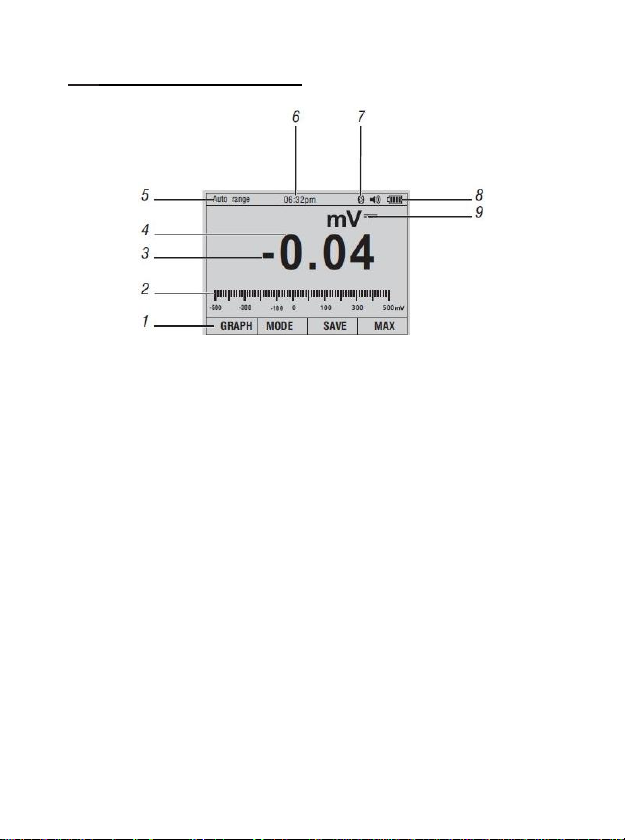

4.2. Funktionsweise der Anzeige

1. Zuordnung der Drucktasten: zeigt die Funktion der Drucktaste
direkt unterhalb der angezeigten Markierung

2. Analoge Balkengrafik (Tendenzanzeige).

3. Anzeige der Polarität des Eingangssignals („-„ bedeutet negative
Polarität)

4. Anzeige des aktuellen Messwertes.

5. Anzeige der Bereichswahl: automatische Bereichswahl oder
manuelle Bereichswahl

6. Anzeige der Uhrzeit.

7. Batteriezustandsanzeige: gibt den momentanen Ladezustand
des Akkus an.

8. Symbol für den akustischen Signalton zeigt an, dass der
akustische Signalton des Messgerätes aktiviert ist (nicht mit der
Durchgangsprüffunktion verbunden).

9. Maßeinheiten der gewählten Messfunktion

15

V~

Spannungsmessfunktion AC

V–

Spannungsmessfunktion DC und
AC+DC

mV

DC/AC milli-Volt Messfunktion

 / / CAP

Widerstand, Diodentest, Kapazität
und Durchgangsprüffunktion

Hz%

Frequenzmessfunktion

TEMP

Temperatur-Messfunktion

A

AC/DC Strommessfunktion

mA

AC/DC mA-Strommessfunktion

4 - 20 mA%

% 4-20mA Messfunktion

µA

AC/DC µA Strommessfunktion bis

5.000 µA

4.3. Funktionsweise des Drehwahlschalters

Wählen Sie eine primäre Messfunktion, indem Sie den Drehschalter
auf eine der möglichen Funktionen drehen. Das Messgerät stellt für
jede einzelne Messfunktion eine Standardanzeige (Messbereich,
Maßeinheiten und Modifikatoren). Ausgewählte Tastenoptionen
werden nicht auf andere Messfunktionen übertragen.

16

10A

Eingang für 0 A bis 10,00 A Strom (20
VA Überlast für 30 Sekunden ein, 10
Minuten aus)

µA mA

Eingang für Strommessungen bis 500mA

COM

Masse-Anschluss für alle Messungen

V /  / /
Hz% / CAP / TEMP

Eingang für Spannung, Kontinuität,
Widerstand, Diodentest, Frequenz,
Kapazität und Temperatur

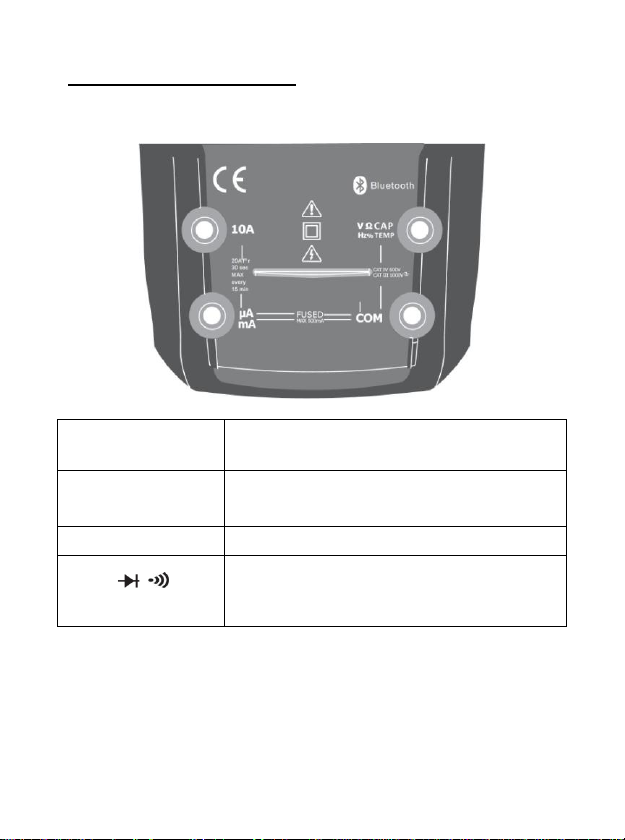

4.4. Verwenden der Eingangsbuchsen

Für alle Funktionen, außer der Strommessfunktion werden die
V//CAP/Hz%/Temp und COM-Eingangsanschlüsse verwendet.

17

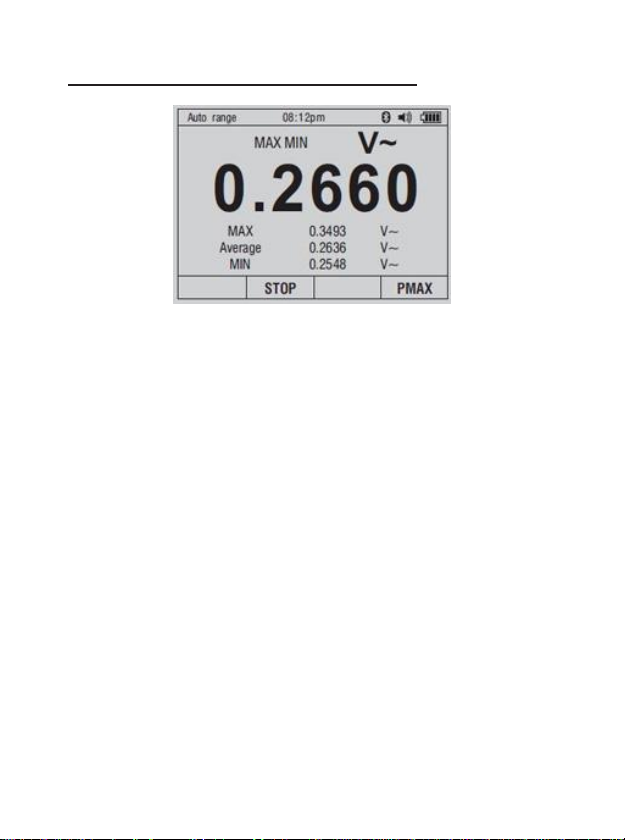

4.5. Erfassung von Minimal – und Maximalwerten

Um den MAX / MIN-Modus zu aktivieren, drücken Sie die Taste "F4"
(max / min), im normalen Messbetrieb.
Wie in Abbildung gezeigt, zeigt das Messgerät im oberen der
Messwerteseite "MAX / MIN". Darüber hinaus erscheinen die
aufgezeichneten Maximum-, Durchschnitts-, und Minimalmesswerte
in der Sekundäranzeige mit ihren jeweiligen Laufzeiten.

Um eine MINMAX Aufzeichnung zu beenden, drücken Sie die Taste

„F2“ STOP). Eine Zusammenfassung der Informationen wird in der

Anzeige angezeigt, und die Drucktasten wechseln Ihre Funktionen,
damit die Speicherung der Daten durchgeführt werden kann.
Um die Minimal – Maximalwertaufzeichnung zu beenden, drücken
Sie die Taste „F4“ (CLOSE), um die MIN-MAX-Aufzeichnung ohne
die aufgezeichneten Daten zu speichern.

Um die MIN/MAX-Bildschirmdaten zu speichern, müssen Sie die
MIN/MAX-Sitzung, durch Drücken der Taste „F2“ (STOP) beendet
werden. Als nächstes drücken Sie die Taste „F3“ (SAVE).

18

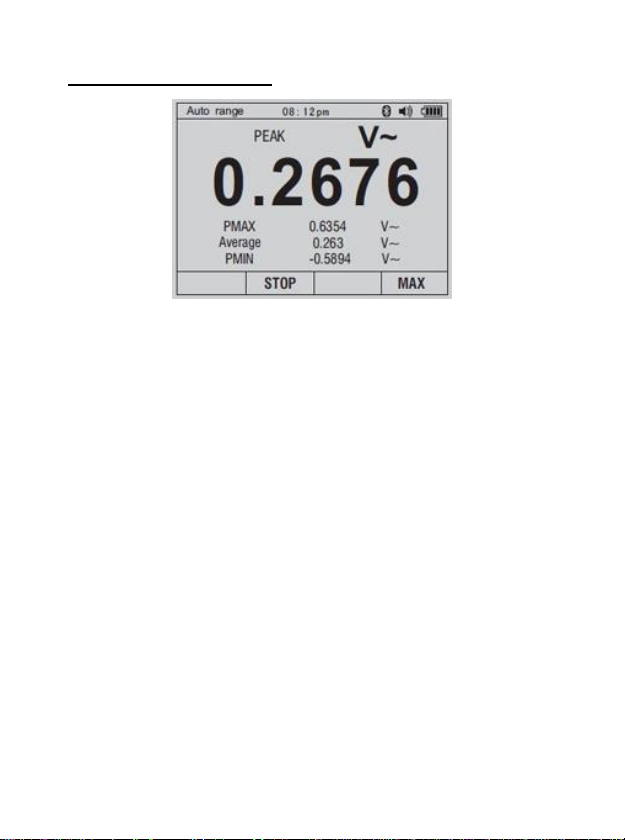

4.6. Erfassung der Spitzenwerte (PEAK)

 Mit dem Funktionswahlschalter die Spannungs – bzw.

Strommessfunktion auswählen

 Gerät auf die Wechselspannungs – bzw.

Wechselstrommessfunktion (AC „~“) durch Drücken der Taste

"F2" (MODE) umschalten. In der LCD-Anzeige leuchtet das
Funktionssymbol AC „~“ auf.

 Durch Drücken der Taste „F4“ (MAX) die

Maximalwerthaltefunktion aktivieren

 Erneut die Taste „F4“ (PMAX) drücken, um die

Spitzenwerthaltefunktion (PEAK) zu aktivieren.

19

4.7. Relativwertmessfunktion

Die Relativwert-Messfunktion gestattet die Messung und Anzeige
von Signalen bezogen auf einen definierten Referenzwert. REL­Taste 1 x drücken. Der angezeigte Messwert wird auf 0 gesetzt. Bei
einem Referenzwert von 100 V z. B. und einem tatsächlichen
Messwert von 90 V, wird in der LCD-Anzeige -010,0 V angezeigt.
Sind Referenzwert und Messwert identisch, zeigt die digitale
Anzeige den Wert "0".

Um die Relativwertmessfunktion zu aktivieren, drücken und halten
Sie die HOLD/REL-Taste für 2 Sekunden gedrückt.

20

4.8. Messwerthaltefunktion (Data-Hold)

Drücken Sie die HOLD/REL-Taste, um den momentanen Messwert
in der LCD-Anzeige “einzufrieren” und diesen unter günstigeren
Bedingungen abzulesen.

Um den gehaltenen Messwert im internen Speicher zu sichern,
drücken Sie die Taste „F3“ (SAVE).
Zum Verlassen des DATA-HOLD-Modus Taste „F4“ (CLOSE)
drücken.

21

5. Messbetrieb

5.1.Gleichspannungsmessung (V DC)

1. Funktionswahlschalter in Stellung V

2. Mit der Taste F2 (MODE) die V -Funktion auswählen.

3. Rote Prüfleitung an den V//CAP/Hz%/Temp-Eingang und die

4. Prüfleitungen über die zu messendende Spannungsquelle

schwarze Prüfleitung an den COM-Eingang des Gerätes
anschließen.

anlegen und Messwert in der LCD-Anzeige des Gerätes
ablesen. Bei negativen Messwerten erscheint ein Minussymbol
(-) links vom Messwert.

22

5.1.1. AC+DC Spannungsmessung

1. Stellen Sie den Funktionsschalter auf die Position V .

2. Verbinden Sie die schwarze Prüfleitung mit dem negativen
COM-Eingang. Verbinden Sie die rote Prüfleitung mit dem
positiven V//CAP/Hz%/Temp-Eingang.

3. Drücken Sie die F2-Taste auf dem Display, um anzuzeigen, "AC
+ DC".

4. Lesen AC + DC Messwert im Display.

5.2. Spannungsmessung (mV)

Achtung!

Vor dem Ein- bzw. Ausschalten der Messschaltung Prüfleitungen
von der Messschaltung abziehen. Hohe Einschaltströme oder ­spannungen könnten sonst u.U. das Messgerät beschädigen bzw.
zerstören.

Achtung!
Phantomwerte
In niedrigen DC- und AC Spannungsbereichen und nicht
angeschlossenen und somit offenen Eingängen zeigt die LCD­Anzeige sogenannte Phantomwerte, d. h. nicht “000” an. Dieses ist
normal und stellt keinen Defekt des Gerätes dar.

23

1. Funktionswahlschalter in Stellung mV

2. Mit der Taste F2 (MODE) die mV - oder mV~ Funktion
auswählen.

3. Rote Prüfleitung an den V/ /CAP/Hz%/Temp-Eingang und die
schwarze Prüfleitung an den COM-Eingang des Gerätes
anschließen.
Prüfleitungen über die zu messendende Spannungsquelle
anlegen und Messwert in der LCD-Anzeige des Gerätes
ablesen. Bei negativen Messwerten erscheint ein Minussymbol
(-) links vom Messwert.

24

5.3. Wechselspannungsmessung (V AC)

Achtung!

Bei Messungen an 230V-Steckdosen ist äußerste Vorsicht geboten.
Die Messspitzen der Prüfleitungen sind u.U. für einen einwandfreien
Kontakt mit den Innenkontakten der Steckdose nicht lang genug und
die LCD-Anzeige zeigt daher 0 V, obwohl eine Spannung von 230 V
an der Steckdose anliegt. Daher immer sicherstellen, dass ein
einwandfreier Kontakt zwischen den Messspitzen den Prüfleitungen
und den Innenkontakten der Steckdose besteht und nicht blind der
0-V Anzeige vertrauen.

Wichtig!

Vor dem Ein- bzw. Ausschalten der Messschaltung Prüfleitungen
von der Messschaltung abziehen. Hohe Einschaltströme oder ­spannungen könnten sonst u.U. das Messgerät beschädigen bzw.
zerstören.

25

Zur Messung von Wechselspannungen wie beschrieben verfahren:

1. Funktionswahlschalter in Stellung "V~" drehen.

2. Taste „F2“ (MODE) drücken, um AC (~) auszuwählen.

3. Rote Prüfleitung an den V//CAP/Hz%/Temp-Eingang und

schwarze Prüfleitung an den COM -Eingang des Gerätes
anschließen.

4. Prüfleitungen über die zu messende Spannungsquelle anlegen

und Messwert in der LCD-Anzeige des Gerätes ablesen.

Low Pass Filter (LPF)

Low-Pass-Filter, um höhere Frequenzen des Messignals
abzudämpfen. Hilfreich besonders bei überlagertem Rauschen oder
höheren Harmonischen. Die Grenzfrequenz des Filters liegt bei etwa
1kHz.

Um diese Funktion zu aktivieren, Taste F2 drücken, bis das Symbol

erscheint.

26

5.4 Frequenzmessung

Zur Messung wie beschrieben verfahren:

1. Funktionswahlschalter in Stellung "Hz%" drehen.

2. Rote Prüfleitung an den V/ /CAP/Hz%/Temp -Eingang und
schwarze Prüfleitung an den COM - Eingang des Gerätes
anschließen.

3. Prüfleitungen über das zu messende Bauteil bzw. die zu
messende Schaltung anlegen.

4. Messwert in der LCD-Anzeige ablesen. Der Messwert wird in der
entsprechenden Maßeinheit (Hz, kHz, MHz) angezeigt.

27

5.5. Widerstandsmessung

Achtung!

Nach Umschaltung des Multimeters auf die
Widerstandsmessfunktion angeschlossene Prüfleitungen nicht über
eine Spannungsquelle anlegen.

Widerstandsmessungen nur an spannungsfreien Schaltungen bzw.
Bauteilen vornehmen und Netzstecker aus der Steckdose ziehen. In
der Schaltung befindliche Kondensatoren vor der Messung
unbedingt entladen.

28

Zur Messung wie beschrieben verfahren:

1. Funktionswahlschalter in Stellung "Ω / / " drehen.

2. Rote Prüfleitung an den V//CAP/Hz%/Temp -Eingang und

schwarze

Prüfleitung an den COM - Eingang des Gerätes anschließen.

3. Prüfleitungen über den zu messenden Widerstand anlegen.

4. Messwert in der LCD-Anzeige ablesen.

Hinweis:

Der Eigenwiderstand der Prüfleitungen kann bei Messungen von
kleinen Widerständen (600 Ohm-Bereich) die Genauigkeit der
Messung negativ beeinträchtigen. Der Eigenwiderstand üblicher
Prüfleitungen liegt zwischen 0,2...1 Ohm.

Zur exakten Bestimmung des Eigenwiderstandes Prüfleitungen an
die Eingangsbuchsen des Multimeters anschließen und Messspitzen
kurzschließen. Der angezeigte Messwert entspricht dem
Eigenwiderstand der Prüfleitungen.

29

5.6. Durchgangsprüffunktion

Achtung!

Nach Umschaltung des Multimeters auf die
Widerstandsmessfunktion angeschlossene Prüfleitungen nicht über
eine Spannungsquelle anlegen.
Durchgangsprüfungen nur an spannungsfreien Schaltungen bzw.
Bauteilen vornehmen und Netzstecker aus der Steckdose ziehen. In
der Schaltung befindliche Kondensatoren vor der Messung
unbedingt entladen.

Zur Messung wie beschrieben verfahren:

1. Funktionswahlschalter in Stellung "Ω/ /CAP" drehen.

2. Taste F2 drücken, um die Durchgangsprüffunktion auszuwählen.

3. Rote Prüfleitung an den V/ /CAP/Hz%/Temp -Eingang und
schwarze Prüfleitung an den COM - Eingang des Gerätes
anschließen.

4. Wenn der Widerstand unter ca. 25Ω liegt, ertönt das akustische
Signal. Ist der Stromkreis offen, wird das Display "OL" anzeigen.

30

5.7. Diodenprüffunktion

Die Diodentestfunktion ermöglicht die Bestimmung der
Verwendbarkeit von Dioden und anderen Halbleiter-Elementen in
definierten Schaltungen, sowie die Bestimmung der Durchgängigkeit
(Kurzschluss) und des Spannungsabfalls in Durchlassrichtung.

Achtung!

Vor Überprüfung der Diode, Bauteil bzw. Schaltung unbedingt
spannungslos schalten oder Diode aus der Schaltung auslöten.

Zur Durchführung des Diodentests wie beschrieben verfahren:

31

1. Funktionswahlschalter in Stellung Ω/ /CAP drehen.

2. Gerät auf die Diodentestfunktion durch Drücken der Taste "F2"
umschalten. In der LCD-Anzeige leuchtet das Symbol " "

auf.

3. Rote Prüfleitung an den V//CAP/Hz%/Temp -Eingang und
schwarze Prüfleitung an den COM-Eingang des Gerätes
anschließen.

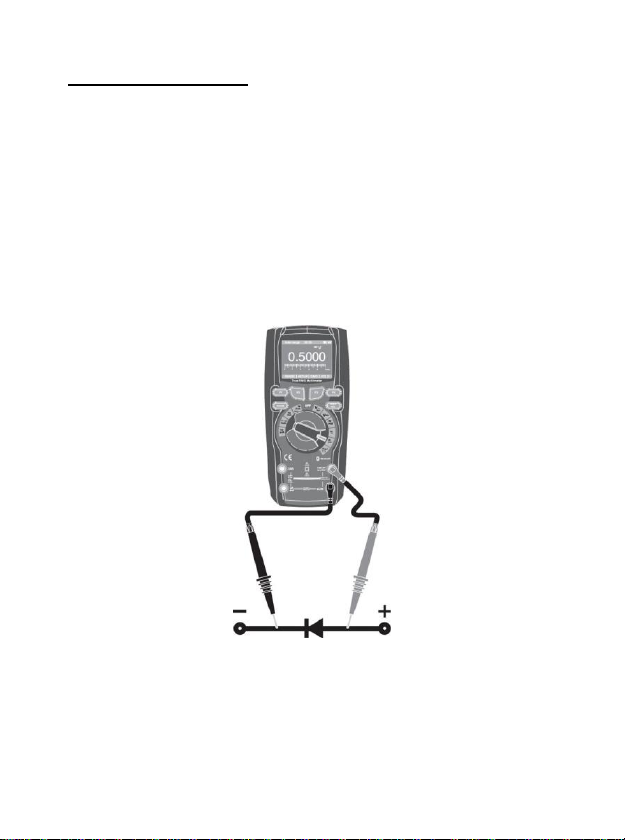

4. Prüfleitungen über die zu messende Diode anlegen und
Messwert in der LCD-Anzeige ablesen.

5. Prüfleitungen über den Anschlüssen der Diode vertauschen und
Messwert ablesen.

6. Wird nach dem ersten Anlegen oder nach dem Vertauschen der
Prüfleitungen über dem zu messenden Bauteil einmal ein
Messwert und einmal das Überlaufsymbol OL angezeigt, ist die
Diode in Ordnung. Erscheint beim Anlegen bzw. Vertauschen
der Prüfleitungen in beiden Fällen das Überlaufsymbol, ist die
Diode offen. Wird in beiden Fällen ein sehr geringer Wert oder
"0" angezeigt, ist die Diode kurzgeschlossen.

Hinweis:

Der angezeigte Wert entspricht dem Spannungsabfall der Diode in
Durchlassrichtung.

32

5.8. Kapazitätsmessung

Achtung!

Kapazitätsmessungen nur in spannungslosen Schaltungen
durchführen und Kondensator vor der Messung unbedingt entladen.
Kondensator zur Messung aus der Schaltung auslöten.

Messung wie beschrieben durchführen:

1. Funktionswahlschalter in Stellung "Ω/ /CAP" drehen.

2. Taste „F2“ drücken, um die Kapazitätsmessfunktion
auszuwählen.

3. Rote Prüfleitung an den V//CAP/Hz%/Temp-Eingang und
schwarze Prüfleitung an den COM-Eingang des Gerätes
anschließen.

4. Prüfleitungen über den zu messenden Kondensator anlegen
(Polarität beachten!).

5. Messwert in der LCD-Anzeige ablesen.

33

5.9. Temperaturmessfunktion

Achtung!

Temperaturmessungen nur an spannungsfreien Schaltungen bzw.
Messobjekten vornehmen.

Temperaturmessung wie beschrieben durchführen:

1. Funktionswahlschalter in Stellung "TEMP °C/°F" drehen.

2. Taste „F2“ um zwischen °C und °F auszuwählen.

3. Adapter für Temperaturmessungen in Eingangsbuchsen
V//CAP/Hz%/Temp (+) und COM (-) einstecken.

4. Typ-K Temperaturfühler auf den Temperaturadapter
anschließen (auf korrekte Polarität achten!).

5. Messfühler auf die Oberfläche des zu messenden Bauteils
aufsetzen und Kontakt bis zur Stabilisierung der
Messwertanzeige aufrechterhalten (ca. 30 Sekunden).

6. Temperaturwert nach erfolgter Stabilisierung in der LCD­Anzeige ablesen.

34

Achtung!

Aus Sicherheitsgründen Temperaturfühler unbedingt vor dem
Umschalten auf eine andere Messfunktion von den
Eingangsbuchsen des Multimeters abziehen.

5.10. Gleichstrommessung

Achtung!

Aus Sicherheitsgründen keine Strommessungen in Schaltungen mit
Spannungen von mehr als 1000V vornehmen.

Achtung!

Bei Gleichstrommessungen über 10A zeigt das Gerät OL (Überlauf)
an. Auf maximal 30 Sekunden beschränken, um ein Auslösen der
internen Sicherung zu vermeiden.

35

1. Entsprechend der zu messenden Stromgröße
Funktionswahlschalter entweder in Stellung µA, mA oder 10A
drehen.

2. Gerät auf die Gleichstrommessfunktion (DC „ “) durch Drücken
der Taste "F2" (MODE) umschalten. In der LCD-Anzeige
leuchtet das Funktionssymbol DC „ “ auf.

3. Abhängig von der zu messenden Stromstärke rote Prüfleitung
an den µA/mA - oder den 10A - Eingang und schwarze
Prüfleitung an den COM - Eingang des Gerätes anschließen. Bei
unbekannter Stromgröße aus Sicherheitsgründen den 10A­Bereich wählen und bei entsprechender Messwertanzeige ggf.
auf einen mA-Messbereich umschalten.

4. Zu messende Schaltung spannungslos schalten und am
gewünschten Messpunkt "öffnen". Prüfleitungen in Reihe
anschließen (auf korrekte Polarität achten!).

5. Spannung an die Messschaltung anlegen und Messwert in der
LCD-Anzeige des Gerätes ablesen. Beim Messen negativer
Gleichströme erscheint ein Minussymbol (-) links von der
Messwertanzeige.

36

5.11. Wechselstrommessung

Achtung!

Aus Sicherheitsgründen keine Strommessungen in Schaltungen mit
Spannungen von mehr als 1000 V DC/AC

Bei Wechselstrommessungen über 10A zeigt das Gerät OL
(Überlauf) an. Auf maximal 30 Sekunden beschränken, um ein
Auslösen der internen Sicherung zu vermeiden.

vornehmen.

eff

37

Achtung!

1. Entsprechend der zu messenden Stromgröße
Funktionswahlschalter entweder in Stellung µA, mA oder 10A
drehen.

2. Gerät auf die Wechselstrommessfunktion (AC „~“) durch
Drücken der Taste "F2" (MODE) umschalten. In der LCD­Anzeige leuchtet das Funktionssymbol AC „~“ auf.

3. Abhängig von der zu messenden Stromstärke rote Prüfleitung
an den µA/mA- oder den 10 A-Eingang und schwarze
Prüfleitung an den COM-Eingang des Gerätes anschließen. Bei
unbekannter Stromgröße aus Sicherheitsgründen 10 A-Bereich
wählen und bei entsprechender Messwertanzeige ggf. auf einen
mA-Messbereich umschalten.

4. Zu messende Schaltung spannungslos schalten und am
gewünschten Messpunkt öffnen. Prüfleitungen in Reihe
anschließen.

5. Spannung an die Messschaltung anlegen und Messwert in der
LCD-Anzeige des Gerätes ablesen.

38

0 mA

-25%

4 mA

0%

20 mA

100%

24 mA

125%

5.12. 4 – 20mA % Messung

Stromkreise mit 4-20 mA stellen einen analogen elektrischen
Übertragungsstandard für industrielle Messgeräte und die
Kommunikation dar. In einem solchen Stromkreis entspricht ein
Pegel von 4 mA 0 % und ein Pegel von 20 mA 100 % des Signals.
Die Nullposition bei 4 mA erlaubt den empfangenden Messgeräten
die Unterscheidung zwischen einem Nullsignal und einem
unterbrochenen Draht oder fehlerhaften Gerät. Die Vorteile der 4-20­mA-Übertragung die geringen Implementierungskosten sowie die
Möglichkeit, viele Formen des elektrischen Rauschens
auszuschließen.

1. Einstellungen und Verbinden der Prüfleitungen, wie in Punkt

6.10. Gleichstrommessungen beschrieben, durchführen.

3. Funktionswahlschalter in “4-20mA%”-Position drehen.

4. Der Schleifenstrom wird in % in der LCD-Anzeige wie folgt
angegeben:

39

6. Grafische Anzeigen

6.1 Diagramm-Anzeige

Drücken Sie die Taste “F1” (GRAPH) zum Umschalten in die

grafische Messwertdarstellung.

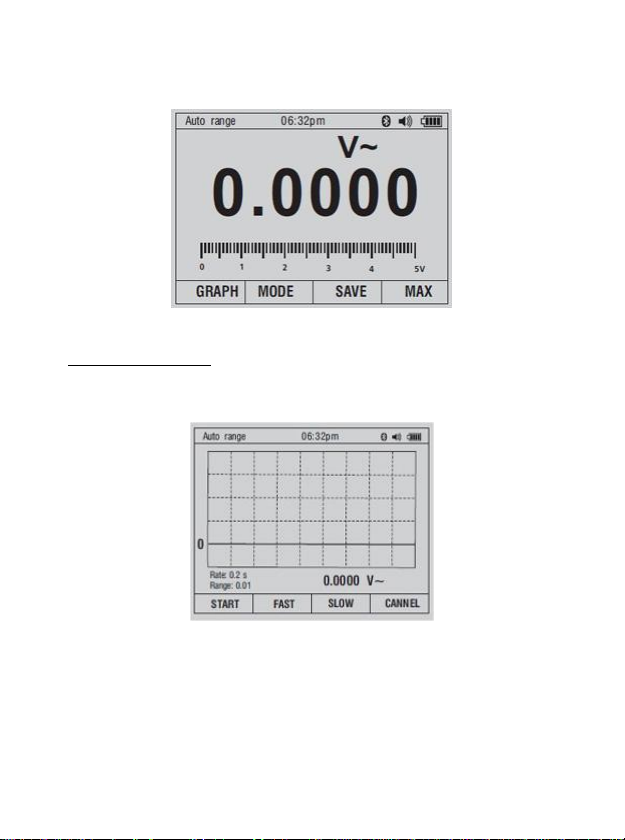

Drücken Sie die Taste „F1“ (START). Um eine schnelle oder
langsame Abtastrate auszuwählen, drücken Sie die Tasten „F2“

(FAST) oder „F3“ (SLOW). Drücken Sie Taste „F4“ (CANCEL“, um
die grafische Messwertdarstellung zu verlassen und zum normalen
Messbetrieb zurückzukehren.

Bild: Standardanzeige AC-Spannungsmessung

40

Drücken Sie die Taste „F4“ (STOP), um die Aufzeichnung

anzuhalten.

Drücken Sie die Taste "F1" (SAVE), um die grafische Aufzeichnung
zu speichern.
Drücken Sie die Taste "F4" (BACK), um in den normalen
Messbetrieb zurückzukehren.

41

6.2 Speicherfunktion

In allen Messfunktion ist es möglich durch Drücken der Taste “F3”

(SAVE) in das Systemmenü zu gelangen.
In all measurement function, it is possible to enter the system menu

by pressing "F3" (SAVE).

6.3. Speichern einzelner Messdaten

Zur Speicherung eines momentanen Messwertes wie beschrieben
verfahren:
 Taste „F3“ (SAVE) drücken, um in das System-Menü zu

gelangen

 Mit der Taste „F3“ (DOWN) den Menüpunkt SAVE auswählen
 Taste „F1“ (ENTER) drücken, um den Messwert zu speichern

42

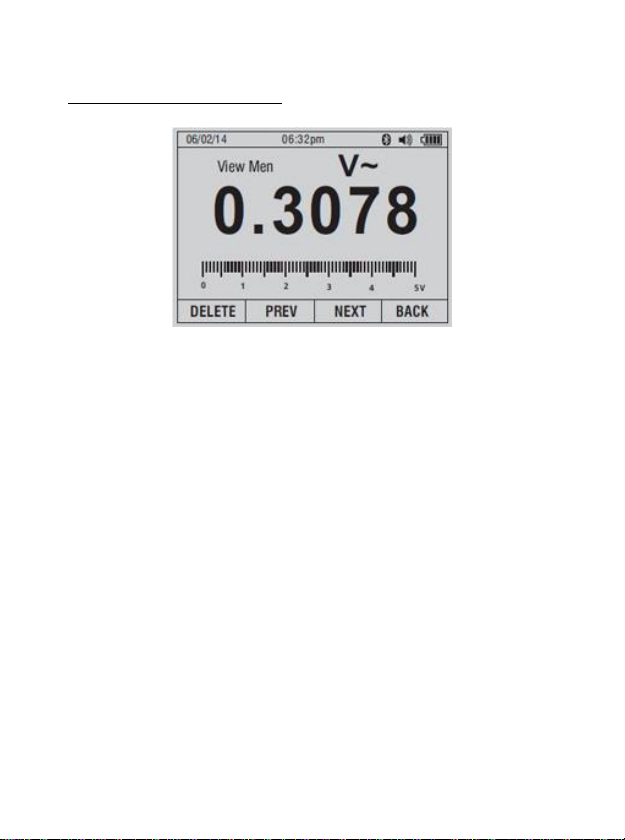

6.4. Speicherdaten anzeigen

Zum Anzeigen von Messdaten, die im Speicher des Messgerätes
gesichert wurden, wie beschrieben verfahren:
 Taste „F3“ (SAVE) drücken, um in das System-Menü zu

gelangen

 Mit der Taste „F3“ (DOWN) den Menüpunkt VIEWM auswählen
 Taste „F1“ (ENTER) drücken, um die gespeicherten Messwerte

anzuzeigen

 Drücken der Taste "F2" (PREV) oder "F3" (NEXT), um durch die

gespeicherten Daten zu blättern

43

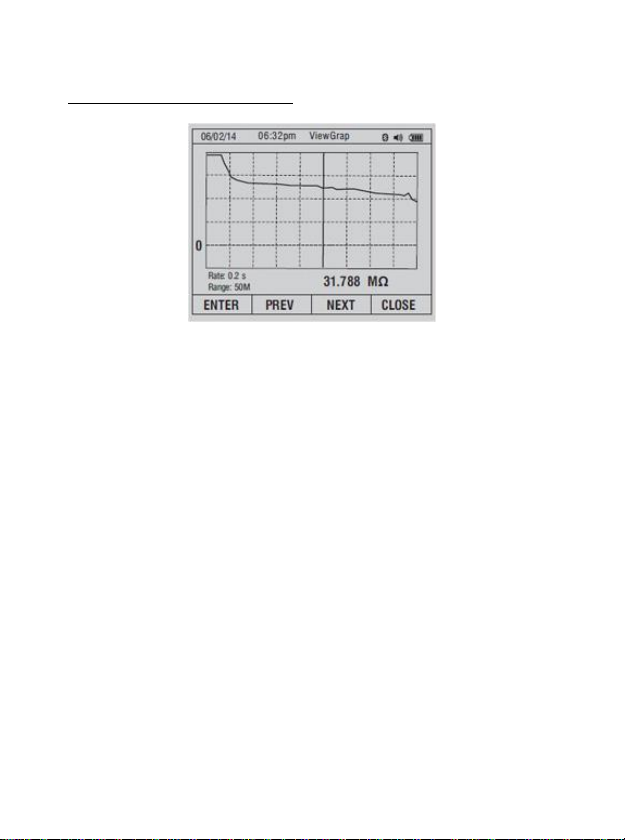

6.5. Diagrammdaten anzeigen

Zum Anzeigen von Diagrammdaten, die im Speicher des
Messgerätes gesichert wurden, wie beschrieben verfahren:
 Taste „F3“ (SAVE) drücken, um in das System-Menü zu

gelangen

 Mit der Taste „F3“ (DOWN) den Menüpunkt VIEWG auswählen
 Taste „F1“ (ENTER) drücken, um den Messwert zu speichern
 Drücken der Taste "F2" (PREV) oder "F3" (NEXT), um durch die

gespeicherten Daten zu blättern

 Durch Drücken der Taste „F1“ (ENTER) kann der gespeicherte

Messwert genauer betrachtet werden.

 Durch Drücken der Tasten „F2“ oder „F3“ kann der Verlauf des

gespeicherten Diagramms betrachtet und die einzelnen
Messwerte angezeigt werden.

44

6.6. Messdaten aufzeichnen

Drücken Sie die Taste “F3“ (SAVE). Dann drücken Sie die Taste
“F3“ (DOWN), um den Menüpunkt RECORD auszuwählen und

bestätigen mit der Taste „F1“ (ENTER).

a) Zeitrahmen der Messung festlegen
Wählen Sie nun mit den Tasten “F3“ (DOWN) den Menüpunkt „Set

Duration“ aus und bestätigen mit der Taste “F1“ ENTER. Hier

können Sie die Dauer der Messung einstellen.

Mit der Taste “F2“ (+) erhöhen Sie die Einstellung der einzelnen

Stellen (Stunde, Minute, Sekunde). Mit der Taste “F3“ (>>) springen

Sie zur nächsten Stelle. Haben Sie die Eingabe beendet, bestätigen
Sie diese mit der Taste “F1“ (OK).

b) Messinterval einstellen

Drücken Sie die Taste “F3“ (DOWN), um den nächsten Punkt „Set

Sample Interval“ (Messrate) einzustellen und bestätigen durch
Drücken der Taste “F1“ (ENTER).

Mit der Taste “F2“ (+) erhöhen Sie die Einstellung der einzelnen
Stellen (Minute, Sekunde). Mit der Taste “F3“ (>>) springen Sie zur

nächsten Stelle. Haben Sie die Eingabe beendet, bestätigen Sie
diese mit der Taste “F1“ (OK).

45

c) Aufnahme starten

Drücken Sie die Taste “F1“ (ENTER), um die Aufnahme zu starten.

Die Aufnahme-Session wird so lange ausgeführt bis:

- der interne Speicher erschöpft ist

- die Versorgungsspannung der Batterie ungenügend ist

- der Funktionswahlschalter auf eine andere Messfunktion gedreht
wird

- oder mit der Taste “F4“ (STOP) die Messung beendet wird.

6.7. Anzeigen von Trenddaten

Die aufgezeichneten Messdaten, welche im internen Speicher des
Messgerätes abgelegt werden, können zu einem späteren Zeitpunkt
wieder angesehen werden. Das Anzeigen dieser Daten wird durch
das Geräte-Menü durchgeführt.

- Durch drücken der Taste “F3“ (SAVE) öffnet sich das
Speichermenü des Gerätes.

- Taste “F3“ (DOWN) drücken, bis der Menüpunkt VIEWR
ausgewählt ist und mit Taste “F1“ (ENTER) bestätigen.

- Taste „“F1“ (TREND) drücken, um in die Verlaufsanzeige der
gespeicherten Messwerte zu gelangen.

46

- Taste “F2“ (+) drücken, um die Auflösung der grafischen
Anzeige zu erhöhen.

- Taste “F3“ (>>) drücken, um den Cursor zu bewegen.

- Taste “F4“ (BACK) drücken, um die Funktion der
Verlaufsanzeige zu verlassen.

47

6.8. Hilfe

Das Gerät verfügt über eine intern gespeicherte Hilfefunktion, die es
dem Anwender ermöglicht, auch ohne Bedienungsanleitung,
Hinweise zur Handhabung von einzelnen Funktionen einzusehen.
Die Hilfe-Funktion ist über das Geräte-Menü abrufbar.

- Taste “F3“ (SAVE) drücken, um das Geräte-Menü
aufzurufen

- Taste “F3“ (DOWN) drücken, bis das Symbol „INFO“
ausgewählt ist und mit Taste “F1“ (ENTER) bestätigen.

-

Mit den Tasten “F2“ und “F3“ kann innerhalb der Hilfe vor – oder
zurückgeblättert werden.
Um wieder in das Geräte-Menü zu gelangen, Taste “F4“ (CLOSE)
drücken.

48

7. Einstellungen im Setup Menü

Alle Einstellungen für das Gerät können über das Geräte-Menü
durchgeführt werden.

- Mit Taste „“F3“ (DOWN) den Menüpunkt SETUP auswählen und
mit Taste „F1“ (ENTER) bestätigen.

7.1. Gerät zurücksetzen

Mit der „Setup-Option“ können die Standardwerte des Messgerätes

auf den Auslieferungszustand zurückgesetzt werden. Taste “F3“

(SAVE) drücken, um das Geräte-Menü aufzurufen. Mit der Taste “F3
(DOWN) den Menüpunkt „SETUP“ auswählen und mit der Taste
“F1“ (ENTER) bestätigen.

Im LCD-Display erscheint eine weitere Menüauswahl.

Mit “F3“ (DOWN) den Menüpunkt „RESET“ auswählen und mit der
Taste “F1“ (ENTER) bestätigen.

Im LCD-Display erscheint eine Sicherheitsabfrage, welche erneut

durch Drücken der Taste “F1“ (OK) bestätigt werden muss, damit

der Geräte-Reset durchgeführt wird.

49

7.2 Messgeräte Informationen

In der Funktion „Meter Info“ des Messgerät können zusätzliche

Informationen wie z.B. die Seriennummer und Firmware-Version
angezeigt werden.
Öffnen Sie das Geräte-Menü durch Drücken der Taste “F3“ (SAVE).

Wählen Sie mit der Taste “F3“ (DOWN) den „SETUP“ und
anschließend den Menüpunkt “METER INFO“ aus und bestätigen
Sie mit der Taste „“F1“ (ENTER).

7.3 Formatierung einstellen

Öffnen Sie das Geräte-Menü durch Drücken der Taste “F3“ (SAVE).
Wählen Sie mit der Taste “F3“ (DOWN) den Menüpunkt „SETUP“

und anschließend „FORMAT“ aus und bestätigen Sie mit der Taste
“F1“ (ENTER).
Mit den Tasten “F2“ (UP) und “F3“ (DOWN) zwischen den

Menüpunkten Summer (Beeper), Numerisches Format (Numeric
Format), Datumsformat (Date Format) und Uhrzeitformat (Time
Format) auswählen.

Drücken Sie die Taste “F1“ (EDIT), um den jeweiligen Menüpunkt

einzustellen.

50

Numerisches Format

0.0000 / 0,0000

Datumsformat

MM/DD/YY ; DD/MM/YY

Uhrzeitformat

12 Hour / 24 Hour

7.4. Anzeige -, Datums – und Zeiteinstellungen

Öffnen Sie das Geräte-Menü durch Drücken der Taste “F3“ (SAVE).
Wählen Sie mit der Taste “F3“ (DOWN) den Menüpunkt „SETUP“
und anschließend „DISPLAY“ aus und bestätigen Sie mit der Taste
“F1“ (ENTER).

Mit den Tasten “F2“ (UP) und “F3“ (DOWN) zwischen den
Menüpunkten Datum (Set Date), Uhrzeit (Set Time),
Abschaltautomatik (Auto Power Off) und LCD-Farbeinstellung für
Messdaten bzw. Hintergrundfarbe (Foreground / Background),
auswählen.
Drücken Sie die Taste “F1“ (EDIT), um den jeweiligen Menüpunkt
einzustellen.

51

7.5 Abschaltautomatik

Mit den Tasten “F2“ (UP) und “F3“ (DOWN) Abschaltautomatik (Auto

Power Off) auswählen.

Drücken Sie die Taste “F1“ (EDIT), um den jeweiligen Menüpunkt

einzustellen.

0 deaktiviert die Abschaltautomatik.

Drücken Sie die Taste “F1“ (OK), um die ausgewählte Zeit zu

übernehmen und drücken Sie dann, um das Menü zu verlassen die
Taste “F4“ (CLOSE).

7.6. Anzeige Vordergrund und Hintergrund Einstellungen

Wählen Sie den Menüpunkt " Foreground and Background "
(Vordergrund und Hintergrund) und drücken Sie die Taste "F1" (OK).
Dann nutzen Sie die Tasten "F2" (UP) und "F3" (DOWN), um die
Farbe anzupassen. Bestätigen Sie die Einstellung mit der Taste "F1"
(OK).

7.7. Einstellen der Schriftart

Wählen Sie den Menüpunkt "SELECT FONT" (Schriftart auswählen)
und drücken Sie die Taste "F1" (OK). Dann nutzen Sie die Tasten
"F2" (UP) und "F3" (DOWN), um die Schriftart anzupassen.
Bestätigen Sie die Einstellung mit der Taste "F1" (OK).

52

8. Bluetooth Schnittstelle

Sie können die Bluetooth-Kommunikationsverbindung nutzen, um
den Inhalt des internen Speichers dieses Messgeräts an einen PC
mit entsprechendem Empfänger zu übertragen.

Öffnen Sie das Geräte-Menü durch Drücken der Taste “F3“ (SAVE).

Wählen Sie mit der Taste “F3“ (DOWN) den Menüpunkt „SETUP“
und anschließend „BLUETOOTH“ aus und bestätigen Sie mit der
Taste “F1“ (ENTER).

Im LCD-Display erscheint die Frage:
"Turn on Bluetooth?" - Drücken Sie die Taste “F1“ (OK), um die
Bluetooth-Schnittstelle zu aktivieren.

Wiederholen Sie diesen Vorgang zum deaktivieren der Schnittstelle.

8.1. Verwendung einer App oder Software

Dieses Multimeter verwendet eine Bluetooth Schnittstelle zur
Datenübertragung ohne Schnittstellenkabel. Es stehen eine Windows­Software oder App für Mobilgeräte zur Verfügung.

1. Nutzen Sie am PC immer den beiliegenden Bluetooth zu USB
Adapter.

2. Installieren Sie die Software und Treiber von der CD oder eine
aktuellere Version von unserer Homepage.

3. Eine Kopplung ist weder mit dem PC noch einem Mobilgerät
notwendig

4. Laden Sie alternativ die PeakTech Meter App für Mobilgeräte
aus den bekannten App-Stores herunter.

53

9. Auswechseln des Akkus

Ersetzen Sie die Batterien wie folgt:

1. Schalten Sie das Messgerät aus und entfernen Sie alle

Messleitungen von den Eingangsbuchsen.

2. Drehen Sie die Schraube des Batteriefaches eine halbe

Umdrehung gegen den Uhrzeigersinn, um das Batteriefach zu
öffnen.

3. Ersetzen Sie den 7,4 Volt Akku durch einen neuen gleicher

Bauform.

4. Setzen Sie das Batteriefach wieder auf das Gerät und sichern

Sie es durch Drehen der Schraube um eine halbe Umdrehung
im Uhrzeigersinn.

54

10. Aufladen des Li-Ion Akkus

Das PeakTech 3440 wird im ausgeschalteten Zustand mit
installiertem Akku geladen.

1. Stellen Sie den Funktionsschalter auf die OFF / CHG Position.

2. Stecken Sie den Ladeadapter in die Eingangsbuchsen des

Messgerätes und den AC-Adapter mit dem Ladeadapter.

3. Verbinden Sie den AC-Adapter mit der Steckdose.

4. Auf der TFT-LCD-Anzeige erscheint ein Ladesymbol. (siehe

Abbildung)

55

11. Auswechseln der Sicherung

Achtung!

Vor Abnahme des Batteriefachdeckels zum Auswechseln der
Sicherungen, Prüfleitungen von den Eingängen des Multimeters
abziehen und Gerät ausschalten.
Defekte Sicherung nur durch eine dem Originalwert entsprechende
Sicherung ersetzen.

Zum Auswechseln der Sicherung wie beschrieben vorgehen:

1. Drehen Sie die Schraube des Batteriefaches eine halbe
Umdrehung gegen den Uhrzeigersinn, um das Batteriefach zu
öffnen.

2. Die 4 Gehäuseschrauben am Gerät lösen und

Gehäusserückseite abnehmen.

3. Defekte Sicherung vorsichtig aus dem Sicherungshalter

entfernen.

4. Neue - im Wert und den Abmessungen der Originalsicherung
entsprechende - Sicherung in den Sicherungshalter einsetzen.
Darauf achten dass die Sicherung mittig im Halter sitzt.

5. Nach dem Auswechseln der entsprechenden Sicherung,
Gehäuserückseite wieder auf Gerät auflegen und mit den 4
Schrauben befestigen, danach Setzen Sie das Batteriefach
wieder auf das Gerät und sichern Sie es durch Drehen der
Schraube um eine halbe Umdrehung im Uhrzeigersinn

800mA/1000V F (flink) 6,3 x 32mm
10 A/1000V F (flink) 10 x 38 mm

56

12. Technische Daten

12.1. Allgemeine Daten

Anzeige TFT-LCD Anzeige mit einer

Überlastschutz in allen Bereichen
Data Hold

Relativ-, Maximal- und Minimalmesswerthaltefunktion
Automatische + manuelle Bereichswahl

Messwertspeicher 10.000 Einzelmesswerte
Datenlogger ca. 20.000 Messwerte

Betriebstemperaturbereich 5...40°C < 80 % RH
Betriebshöhe < 2000 m
Lagertemperaturbereich -20...+60°C < 80 % RH
Temperaturbereich für

angegebene Genauigkeit 18...28°C

11.2 Allgemeine technische Daten

Gehäuse Doppelt isoliert, IP42 geschützt

Falltest 2 m
Dioden-Test Teststrom von 0,9 mA maximal,

maximalen Anzeige von 49999.

Leerlaufspannung 3,2 V DC typisch

57

Durchgangsprüffunktion Akustisches Signal ertönt, wenn der

PEAK-Funktion Spitzenwerterfassung >1ms
Temperatursensor Benötigt Typ-K-Temperaturfühler
Eingangswiderstand >10M VDC & >9M VAC
AC Ansprechverhalten Echteffektiv (True RMS)
AC Echteffektiv (True RMS) Der Begriff steht für "Root-Mean-

ACV Frequenz-Bandbreite 50Hz to 20000Hz
Überbereichsanzeige “OL” wird angezeigt
Abschaltautomatik 5-30 Minuten und deaktivierbar

Polaritätsanzeige Automatisch

Messrate 20 x pro Sekunde, nominal

Widerstand geringer als 25  ist,
Teststrom <0.35mA

Square," repräsentiert die
Berechnungsmethode der Spannungs­oder Stromwerte. Durchschnittliche
Multimeter sind so kalibriert, um
Sinuswellen korrekt anzuzeigen,
jedoch zeigen diese Nicht­Sinussignale oder verzerrte Signale
ungenau an. Geräte mit Echteffektiv­Funktion (True RMS) können auch
diese Signaltypen genau anzeigen.

- keine Anzeige für positive
Signale)

- Minus (-) Zeichen für negativ

58

Batteriezustandsanzeige “ ”wird angezeigt, wenn die
Batteriespannung unter die benötigte
Betriebsspannung fällt

Batterie /Akku 7,2 Volt; 1300mAh Akku

Sicherungen mA, uA; 0.8A / 1000V (6,3x32mm)

Sicherheit Dieses Gerät ist für Messungen an

Schnittstelle Bluetooth 4.0 (ab FD 08/2015)
Frequenz - 2379~2496 MHz
Sendeleistung – 0 dB

Abmessungen (B x H x T) 81 x 175 x 53 mm

Gewicht 390 g

flinke Keramiksicherung
A-Bereich; 10A / 1000V (10x32mm)

flinke Keramiksicherung

Elektro-Installation konzipiert und
geschützt durch doppelte Isolierung
entsprechend EN 61010-1:2010 und
IEC 61010-1:2010) und
Überspannungskategorie CAT IV 600
V und CAT III 1000 V;
Verschmutzungsgrad 2.

Es erfüllt auch die UL 61010-1 2.
Ausgabe (2004), CAN / CSA C22.2
Nr. 61010-1 2. Ausgabe (2004) und
UL 61010B-2-031, 1. Auflage (2003)

59

Bereich

Auflösung

50 / 60 Hz

< 1kHz

< 5kHz

< 20 kHz*

500 mV

0,01 mV

± 0,5%+5

± 1,0%+5

± 3,0% + 5

± 5,5%

+ 20

5 V

0,0001 V

50 V

0,001 V

500 V

0,01 V

± 1,5%+10

± 3,5%+10

Nicht
spezifiziert

1000 V

0,1 V

Nicht
spezifiziert

Nicht
spezifiziert

Low Pass
Fillter

1,5%+5

3% + 5

Nicht
spezifiziert

Nicht
spezifiziert

Bereich

Auflösung

Genauigkeit

500 mV*

0,01 mV

± 0,1% + 5 St.

5 V

0,0001 V

± 0,05% + 5 St.

50 V

0,001 V

500 V

0,01 V

1000 V

0,1 V

± 0,1% + 5 St.

Bereich

Auflösung

< 1kHz

< 5kHz

5 V

0,0001 V

± 1,2% + 20 St.

± 3,0% + 20 St.

50 V

0,001 V

500 V

0,01 V

1000 V

0,1 V

12.3. Spezifikationen

Wechselspannung (ACV)

*>10% des Messbereiches
Gleichspannung (DCV)

* Bei Verwendung der relaiv Modus (REL Q) zum Ausgleich des
Offsets.

Gleichspannung (AC+DC)

60

Widerstand ()

Bereich

Auflösung

Genauigkeit

500 

0,01 

± 0,2% + 10 St.

5 k

0,0001k

± 0,2% + 5 St.
50 k

0,001 k

500 k

0,01 k

± 0,5% + 5 St.
5 M

0,0001 M

50 M

0,001 M

± 2,0% + 10 St.

* Bei Verwendung der relativ Modus (REL Q) zum Ausgleich des
Offsets.

Temperatur

(Typ-K)

Bereich

Auflösung

Genauigkeit

-200 ~ 1350 °C

0,1 °C

± 1,0% + 3,0 °C

-200 ~ 2462 °F

0,1 °F

± 1,0% + 5,4 °F

1. Spezifikation enthält nicht den Messfehler des
angeschlossenen Temperatursensors.

2. Genauigkeit der angegebenen Spezifikation
setzt eine Stabilität der Umgebungstemperatur
von ± 1,0 °C voraus.

Kapazität

5 nF *

0,001 nF

± 1,5% + 20 St.

50 nF

0,01 nF

± 1,5% + 8 St.

500 nF

0,1 nF

± 1,0% + 8 St.

5 µF

0,001 µF

± 1,5% + 8 St.

50 µF

0,01 µF

± 1,0% + 8 St.

500 µF

0,1 µF

± 1,5% + 8 St.

10 mF

0,01 mF

± 2,5% + 20 St.

* Mit einem Folienkondensator oder besser, ist es
sinnvoll die
Relativwert-Funktion (REL Δ) zu verwenden, um
die Anzeige auf
null zu setzen.

Tastverhältnis

0,1 ~ 99,90%

0,01 %

± 1.2% v.M.+2 St.

Pulsweite: 100 µs – 100ms
Frequenz: 5 Hz – 150 kHz

61

9 Hz

0,0001 Hz

± 0.01% + 5 St.

90 Hz

0,001 Hz

900 Hz

0,01 Hz

9 kHz

0,0001 kHz

90 kHz

0,001 kHz

900 kHz

0,01 kHz

10 MHz

0,001 MHz

Nicht spezifiziert

Empfindlichkeit:
2V

eff

minimum bei 20% ~ 80% Tastverhältnis (duty cycle) und <100

kHz; 5V

eff

minimum bei 20% ~ 80% Tastverhältnis (duty cycle) und

>100 kHz

9 Hz ~ 10 MHz

0,0001 Hz ~ 0,0001 MHz

± 0.5% v.M.

Empfindlichkeit: min. 2V

eff

500 µA

0,01 µA

± 0,2% + 5 St.
5000 µA

0,1 µA

50 mA

0,001 mA

500 mA

0,01 mA

± 0,3% + 8 St.

10 A

0,001 A

± 0,5% + 8 St.

< 1 kHz

< 5 kHz

500 µA

0,01 µA

± 0,8% + 5 St.

± 3,0% + 5 St.

5000 µA

0,1 µA

50 mA

0,001 mA

500 mA

0,01 mA

10 A

0,001 A

(20A: maximal 30 Sekunden mit reduzierter Genauigkeit)

Alle Wechselstrombereiche sind von 5% bis 100% des
Messbereiches spezifiziert.

Frequenz (Rechteck)

Frequenz (Sinus)

Gleichstrom (DCA)

Wechselstrom (ACA)

62

Alle Rechte, auch die der Übersetzung, des Nachdruckes und der
Vervielfältigung dieser Anleitung oder Teilen daraus, vorbehalten.

Reproduktionen jeder Art (Fotokopie, Mikrofilm oder ein anderes
Verfahren) nur mit schriftlicher Genehmigung des Herausgebers
gestattet.

Letzter Stand bei Drucklegung. Technische Änderungen des
Gerätes, welche dem Fortschritt dienen, vorbehalten.

Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen
genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert
werden. Eine Wiederholung der Kalibrierung nach Ablauf von 1 Jahr

wird empfohlen.

© PeakTech® 11/2019/ Ehr./Mi.

63

EU Declaration of Conformity

Peak Tech 3440

Hereby PeakTech Prüf- und Messtechnik GmbH declares that the radio

equipment type [P 3440 - Multimeter with Bluetooth interface] complies

with the directive 2014/53 / EU, electromagnetic compatibility of Directive

2014/30 / EU and equipment safety of the

Low Voltage Directive 2014/35 / EU.

The full text of the EU Declaration of Conformity is available at the

following Internet address:

https://www.peaktech.de/productdetail/kategorie/digital---

handmultimeter/produkt/peaktech-3440.1010.html

64

1. Safety Precautions

This product complies with the requirements of the following
European Community Directives: 2014/30/EU (Electromagnetic
Compatibility) and 2014/35/EU (Low Voltage) as amended by
2014/32/EU (CE-Marking).
Overvoltage category III 1000V; overvoltage category IV 600V;
pollution degree 2.

CAT I: For signal level, telecommunication, electronic with small
transient over voltage
CAT II: For local level, appliances, main wall outlets, portable
equipment
CAT III: Supplied from a cable under earth; fixed installed switches,

CAT IV: Units and installations, which are supplied overhead lines,
which are stand in a risk of persuade of a lightning, i.e.
main-switches on current input, overvoltage-diverter,
current use counter.

To ensure safe operation of the equipment and eliminate the danger
of serious injury due to short-circuits (arcing), the following safety
precautions must be observed.

Damages resulting from failure to observe these safety precautions
are exempt from any legal claims whatever.

automatic cut-off or main plugs

 Do not use this instrument for high-energy industrial

installation measurement.

 Do not place the equipment on damp or wet surfaces.
 Do not exceed the maximum permissible input ratings

(danger of serious injury and/or destruction of the
equipment).

65

 The meter is designed to withstand the stated max

voltages. If it is not possible to exclude without that
impulses, transients, disturbance or for other reasons,
these voltages are exceeded a suitable presale (10:1)
must be used.

 Replace a defective fuse only with a fuse of the original

rating. Never short-circuit fuse or fuse holding.

 Disconnect test leads or probe from the measuring circuit

before switching modes or functions.

 Do not conduct voltage measurements with the test leads

connected to the µA/mA/A- and COM-terminal of the
equipment.

 The 10A-range is protected by fuse 10A/1000V.
 To avoid electric shock, disconnect power to the unit under

test and discharge all capacitors before taking any
resistance measurements.

 Do not conduct current measurements with the leads

connected to the V/Ω-terminals of the equipment.

 Check test leads and probes for faulty insulation or bare

wires before connection to the equipment.

 Please use only 4mm-safety test leads to ensure

immaculate function.

 To avoid electric shock, do not operate this product in wet

or damp conditions. Conduct measuring works only in dry
clothing and rubber shoes, i. e. on isolating mats.

 Never touch the tips of the test leads or probe.
 Comply with the warning labels and other info on the

equipment.

 The measurement instrument is not to be to operated

unattended.

 Always start with the highest measuring range when

measuring unknown values.

 Do not subject the equipment to direct sunlight or extreme

temperatures, humidity or dampness.

66

 Do not subject the equipment to shocks or strong

vibrations.

 Do not operate the equipment near strong magnetic fields

(motors, transformers etc.).

 Keep hot soldering irons or guns away from the

equipment.

 Allow the equipment to stabilize at room temperature

before taking up measurement (important for exact
measurements).

 Do not input values over the maximum range of each

measurement to avoid damages of the meter.

 Do not turn the rotary function switch during voltage or

current measurement, otherwise the meter could be
damaged.

 Use caution when working with voltages above 35V DC or

25V AC. These Voltages pose shock hazard.

 Charge the battery as soon as the battery indicator “BAT”

appears. With a low battery, the meter might produce false
reading that can lead to electric shock and personal injury.

 Fetch out the battery when the meter will not be used for

long period.

 Periodically wipe the cabinet with a damp cloth and mid

detergent. Do not use abrasives or solvents.

 The meter is suitable for indoor use only
 Do not operate the meter before the cabinet has been

closed and screwed safely as terminal can carry voltage.

 Do not store the meter in a place of explosive, inflammable

substances.

 Do not modify the equipment in any way
 Do not place the equipment face-down on any table or

work bench to prevent damaging the controls at the front.

 Opening the equipment and service – and repair work

must only be performed by qualified service personnel

 Measuring instruments don’t belong to children hands.

67

Function

Overload protection

DCV / ACV

1000V DC/AC rms

DCA / ACA (µA/mA)
DCA / ACA (10 A)

800mA / 1000V
10 A / 1000V

Resistance

1000V DC/AC rms

Diode / Continuity

1000V DC/AC rms

Capacity

1000V DC/AC rms

Frequency

1000V DC/AC rms

Temperature

1000V DC/AC rms

Cleaning the cabinet

Clean only with a damp, soft cloth and a commercially available mild
household cleanser. Ensure that no water gets inside the equipment
to prevent possible shorts and damage to the equipment.

1.1. Introduction

Professional True RMS Industrial Digital Multimeter and TFT color
LCD display, providing fast A/D converting sampling time, high
accuracy, built-in datalogger and Trend Capture features. It can
trace any interrupted problems of the equipments and watch on
without person.

With this device it is easy to find and solve the problems of
production equipments, it is provided with Bluetooth technology and
internal memory of the measurement values.
It provides a high standard of safety for each application of
measurement.

This meter measures AC/DC Voltage, AC/DC Current, Resistance,
Capacitance, Frequency (electrical & electronic), Duty Cycle, Diode
Test, Insulation Test, Continuity and Thermocouple Temperature. It
can store and recall data. It features a waterproof, rugged design for
heavy duty use.

1.2. Input Limits

68

~

Caution: refer to the instruction manual. Incorrect use may
result in damage to the device or its components.
AC (Alternating Current)
DC (Direct Current)
AC or DC
Earth ground
Double insulated
Fuse
Conforms to European Union directives

Warning /
Caution

MAX
1000V

1.3. Safety Symbols

TÜV/GS approved; TÜV-Rheinland

Attention! Read the corresponding Section in the
manual. Failure to comply entails risk of injury and /
or the risk of damage to the device.

max. allowable voltage difference of
1000 V DC/ACrms between COM / V or ohm input
and earth does not exceed for safety reasons.

Dangerous high voltage is applied between the
inputs. Extreme caution in the measurement. Do not
touch inputs and measuring tips. Safety instructions
in the user manual note!

This WARNING / CAUTION symbols indicate a
potentially hazardous situation, which if not
avoided, may result in minor or moderate injury,
or damage to the product or other property.

69

2. Front Panel Description

70

1. TFT / LCD display with an indication of max. 50,000

2. Function keys F1, F2, F3, F4 press short to select and control
the menu functions seen in the screen. F1: Press long to switch
display brightness.

3. HOLD / REL key: data hold, relative value measuring function

4. Function / Range switch: To select the desired measurement
function or the measuring range

5. RANGE button: Switch to manual range selection

6. COM input jack: Input jack for the black test lead for all
measurement functions

V /  / Hz / -II- / input jack: input connector for red test lead for
all measurement functions except current measurements.

uA / mA input jack: input socket for AC / DC current
measurements of <500mA

10A input jack: input socket for AC / DC current measurements
of 500mA to 10A.

71

3. Initial instructions

Warning!

Risk of electrocution! High-voltage circuits, both AC and DC are very
dangerous and should be measured with great care.

1. Always push the power switch to the OFF position when the

meter is not in use. This meter has Auto OFF that automatically
shuts the meter OFF if max. 30 minutes elapse between uses.

2. If "OL" appears in the display during a measurement, that value
you are measuring exceeds the range you have selected.
Change to higher range.

3.1. Preliminary Note

1. Check the supply voltage by setting the DMM switch to ON. If
the voltage is weak, a "BAT" sign will appear on the right of
display and you have to charge the battery.

2. The warning sign next to the test leads jack is for warning, that
the input voltage or current should not exceed the indicated
values. This is to prevent damage to the internal circuitry.

3. The function switch should be set to the range, which you want
to test before operation.

Note:

On some low AC and DC voltage ranges, with the test leads not
connected to a device, the display may show a random, changing
reading. This is normal and is caused by the high-input sensitivity.
The reading will stabilize and give a proper measurement when
connected to a circuit.

72

3.2. Autoranging / manual range selection

When the meter is first turned on, it automatically goes into Auto­Ranging. This automatically selects the best range for the
measurements being made and is generally the best mode for most
measurements. For measurement situations requiring that the range
be manually held, perform the following:

1. Press the "RANGE" button. The "AUTO" indicator will extinguish
and the currently selected range will be held.

2. Press the "RANGE" button to step through the available ranges

until you select the range you want.

3. Press and hold the "RANGE" button for 2 seconds to exit the

manual ranging mode and return to "AUTO" mode.

3.3. Using an app or software

This multimeter uses a Bluetooth interface for data transfer without
interface cable. There is a Windows software or mobile app
available.

1. Always use the enclosed Bluetooth to USB adapter on the PC.

2. Install the software and drivers from the CD or a more recent

version from our homepage.

3. Pairing is not necessary with either the PC or a mobile device

4. Alternatively, download the PeakTech Meter app for mobile

phones from known app stores.

73

4. Features and operation

4.1. Understanding the Push Buttons

The 6 push buttons on the front of the Meter activate features that
augment the function selected using the rotary switch, navigate
menus or control power to Meter circuits.

F1: Default: (press short) to switch to Graph
F2: Software key. Default modes related to the

rotary switch function
F3: Software key. Default into save mode default
Display. And wake up for APO.
F4: Software key. Default modes MINMAX starts

and stops MINMAX recording.
RANGE: Into manual range and select range of the
measure. If Pressing the Range button for
greater that 1 second will return Auto Range.
HOLD/REL: Freezes the present reading in the display and
allows the display to be saved. If Pressing the
HOLD/REL button for greater that 1 second will
switch relative mode.

measure. Press long to switch brightness.

74

4.2. Understanding the Display

1. Soft key labels Indicates the function of the button just below the

displayed label.

2. Bar graph Analog display of the input signal.

3. Minus sign indicates a negative reading.

4. Displays measurement information about the input signal.

5. Indicates the range the Meter is in and the ranging mode (auto

or manual)

6. Time indicates the time set in the internal clock.

7. Battery level Indicates the charge level batteries.

8. Beeper Indicates the Meter’s beeper is enabled (not associated

with the continuity beeper).

9. Units Indicates the units of measure.

75

V~

AC voltage measurements

V–

DC and AC+DC voltage measurements

mV

DC/AC milli-volts measurements

 / / CAP

Resistance, Diode test, capacitance and
continuity measurements

Hz%

Frequency measurements

TEMP

Temperature measurements

A

AC/DC amps measurements

mA

AC/DC milliamps measurements

4 - 20 mA%

% 4-20mA measurements

µA

AC/DC microampere measurements up to
5,000 µA

4.3. Understanding the Rotary Switch

Select a primary measurement function by positioning the rotary
switch to one of the icons around its perimeter. For each function,
the Meter presents a standard display for that function (range,
measurement units, and modifiers). Button choices made in one
function do not carry over into another function.

76

10A

Input for 0 A to 10.00 A current (20VA
overload for 30 seconds on, 10 minutes off)

µA mA

Input for 0 A to 500 mA current
measurements

COM

Ground-terminal for all measurements

V /  / /
Hz% / CAP / TEMP

Input for voltage, continuity, resistance,
diode test, frequency, capacitance and
temperature

4.4. Using the Input Terminals

All functions except the current measurement function use the
V//CAP/Hz%/Temp and COM input terminals.

77

4.5. Capturing Minimum and Maximum Values

To activate the MAX/MIN mode, press the push-button “F4”
(MAX/MIN), at measurement mode.
As shown in Figure, the Meter displays at the top of the

measurement page “MAX/MIN”. In addition, the recorded maximum,

average, and minimum values appear in the secondary display with
their respective elapsed times.

To stop a MIN/MAX recording session, press the Softkey labeled
“F2” (STOP). The summary information in the display freezes, and
the softkeys change function to allow saving the collected data.
Pressing the softkey labeled “F4” (Close) exits the MIN/MAX record
session without saving the collected data.

To save the MIN/MAX screen data, the MIN/MAX-session must be
ended by pressing the softkey labeled “F2” (Stop). Next, press the
softkey labeled “F3” (Save).

78

4.6. Capturing Peak Values

• Using the function switch to select voltage or current
measurement function

• Press the "F2" push button (MODE) until the icon “AC ~”
appears in the LCD-display.

• Pressing the "F4" (MAX) push button to select the MAX-HOLD
function.

• Press the push button "F4" (PMAX) again to activate the peak
hold function (PEAK).

79

4.7. Relative Measurement

Press the “REL” key, you can measure the relative value and “REL”

sign will appear on the LCD display in the relative mode. What is

meant by the relative value? Press the “REL” key, the meter make

the first measured value into a reference value (You must be decide
a reference value as the input signal.), and the meter store the
displayed reading as a reference value.
The relative measured value that displayed in LCD is achieved by
subtracting a reference value from the present reading value.
Vx – Vref = Vdisplay In it, Vx – measured value, Vref – reference
value, Vdisp – displayed value

To activate the relative mode, press and hold the HOLD/REL button
for greater than 2 seconds.

80

4.8. DATA-HOLD

To freeze the display for any function, press key HOLD.
Press key save to memory. And press close return measure.

To save the measured value held in the internal memory, press the
"F3" key (SAVE).
To exit the data hold mode, press the "F4" key (CLOSE).

81

5. Perform measurements

5.1. DC Voltage measurements

1. Set the function switch to the green position.

2. Press F2-button (MODE) to select V function.

3. Insert the black test lead into the negative COM - jack. Insert the

red test lead into the positive V//CAP/Hz%/Temp - jack.

4. Read the voltage in the display.

82

5.1.1. AC+DC Voltage measurements

1. Set the function switch to the V position.

2. Insert the black test lead into the negative COM - jack. Insert the

red test lead into the positive V//CAP/Hz%/Temp - jack

3. Press the push-button F2 to indicate “AC+DC” on the display.

4. Read AC+DC measurement value in the display.

5.2. Voltage measurement (mV)
Caution!

Do not measure DC voltages if a motor on the circuit is being
switched ON or OFF. Large voltage surges may occur during the ON
or OFF operations that can damage the meter.

Caution!

Understanding Phantom readings:
In some DC and AC voltage ranges, when the test leads are not
connected to any circuit, the display might show a phantom reading.

This is normal. The meter’s high input sensitivity produces a

wandering effect. When you connect the test leads to a circuit,
accurate reading appears.

83

1. Set the function switch to the mV -position.

2. Press the push-button labeled “F2” (MODE) to select mV (DC)

or mV~ (AC).

3. Insert the black test lead into the negative COM - jack. Insert the

red test lead into the positive V//CAP/Hz%/Temp - jack.

4. Read the mV voltage in the display.

84

5.3. AC Voltage measurements
Warning:

Risk of Electrocution. The probe tips may not be long enough to
contact the live parts inside some 230 V outlets for appliances
because the contacts are recessed deep in the outlets. As a result,
the reading may show 0 volts when the outlet actually has voltage on
it. Make sure the probe tips are contacting the metal contacts inside
the outlet before assuming that no voltage is present.

Caution:

Do not measure AC voltages if a motor on the circuit is being
switched ON or OFF. Large voltage surges may occur during the ON
or OFF operations that can damage the meter.

85

1. Set the function switch to the "V~" position.

2. Press “F2” button to select AC “~”.

3. Insert the black test lead into the negative COM jack and the red

test lead into the positive V//CAP/Hz%/Temp jack.

4. Touch the test probe tips to the circuit under test.

5. Read the voltage in the display. The display will indicate the

proper decimal point, value and symbol.

Low Pass Filter (LPF)

The Low Pass Filter attenuates higher frequencies of the measured
voltage. This can be helpful when dealing with noisy signals or

higher harmonics. To activate the LPF, press “F2” until
appears on the display. The cut-off frequency is about 1kHz.

86

5.4 Frequency measurements

1. Set the function switch to the "Hz%" position.

2. Insert the black test lead into the negative COM-jack and the red

test lead banana plug into the positive V//CAP/Hz%/Temp
jack.

3. Touch the test probe tips to the circuit under test.

4. Read the frequency in the display. The digital readings will

indicate the proper decimal point, symbols (Hz, kHz, MHz) and
value.

87

5.5. Resistance measurements
Warning:

To avoid electric shock, disconnect power to the unit under test and
discharge all capacitors before taking any resistance measurements.
Remove the batteries and unplug the line cords.

88

1. Set the function switch to the " Ω / / " position.

2. Insert the black test lead into the negative COM jack and the red

test lead into the positive V//CAP/Hz%/Temp jack.

3. Touch the test probe tips across the circuit or part under test. It
is best to disconnect one side of the part under test so the rest of
the circuit will not interfere with the resistance reading.

4. Read the resistance in the display. The display will indicate the
proper decimal point, value and symbol.

Caution!

When you short the test leads in the 600  range, your meter
display a small value (no more than 0.3 ). This value is due to your
meter´s and test leads internal resistance. Make a note of this value
and subtract it from small resistance measurements for better
accuracy.

89

5.6. Continuity Test
Caution!

To avoid electric shock, disconnect power to the unit under test and
discharge all capacitors before taking any resistance measurements.
Remove the batteries and unplug the line cords.

1. Set the function switch to the " Ω/ /CAP " position.

2. Press the push button “F2” to select the continuity-test.

3. Insert the black test lead into the negative COM jack and the red

4. If the resistance is less than approximately 25Ω, the audible

test lead into the positive V//CAP/Hz%/Temp jack.

signal will sound. If the circuit is open, the display will indicate

“OL”.

90

5.7. Diode-Test

The diode test feature allows the determination of the usability of
diodes and other semiconductor elements defined in circuits as well
as the determination of the continuity (short-circuit) and the voltage
drop in the forward direction.

Warning:

To avoid electric shock, do not test any diode that has voltage on it.

91

1. Set the function switch to "Ω/ /CAP" position.

2. Press the "F2" button until the " " symbol appears in the

display.

3. Insert the black test lead into the negative COM jack and the red
test lead banana plug into the positive V//CAP/Hz%/Temp
jack.

4. Touch the test probe tips to the diode or semiconductor junction
you wish to test. Note the meter reading.

5. Reverse the probe polarity by switching probe position. Note this

reading.

6. The diode or junction can be evaluated as follows:
A: If one reading shows a value and the other reading shows

B: If both readings are OL, the device is open.
C: If both readings are very small or 0, the device is shorted.

Note: The value indicated in the display during the diode check is
the forward voltage.

5.8. Capacitance measurements

OL, the diode is good.

92

Warning:

To avoid electric shock, disconnect power to the unit under test and
discharge all capacitors before taking any capacitance
measurements. Remove the batteries and unplug the line cords.

1. Set the function switch to the “Ω/ /CAP“ - position.

2. Press the "F2" button until the "CAP" symbol appears in the

display.

3. Insert the black test lead into the negative COM jack and the red

test lead into the positive V//CAP/Hz%/Temp-jack.

4. Touch the test leads to the capacitor to be tested. The display

will indicate the proper decimal point, value and symbol.

93

5.9. Temperature measurements
Warning:

To avoid electric shock, disconnect both test probes from any source
of voltage before making a temperature measurement.

1. Set the function switch to “TEMP °C/°F” position.

2. Pres the push button “F2” to select °C or °F.

3. Insert the multi-function adaptor in the input socket for

V//CAP/Hz%/Temp (+) and COM (-) for temperature
measurements.

4. Insert the K-type thermocouple into the multi-function adaptor,

making sure to observe the correct polarity.

5. Touch the temperature probe head to the part whose

temperature you wish to measure. Keeps the probe touching the
part under test until the reading stabilizes (about 30 seconds).

6. Read the temperature in the display. The digital reading will

indicate the proper decimal point and value.

Warning:

To avoid electric shock, be sure the thermocouple has been
removed before changing to any other measurement function.

94

5.10. DC Current measurements
Warning:

To avoid electric shock do not measure DC current on any circuit
whose voltage exceeds 1000V DC/AC

Caution:

Do not make current measurements on the 10A scale for longer than
30 sec. Exceeding 30 sec. may cause damage to the meter and / or
the test leads.

.

RMS

95

1. According to the current to be measured rotate function selector
switch to either position of uA, mA or 10A.

2. Set the device to the DC measurement function (DC " ") by
pressing the "F2" key (MODE). In the LCD display the operation
icon (DC “ “) appears

3. For current measurements up to 5000 µA DC, set the function
switch to the "µA" position and insert the red test lead banana
plug into the mA/µA jack.

4. For current measurements up to 500 mA DC, set the function
switch to the "mA" position and insert the red test lead banana
plug into the mA/µA jack.

5. For current measurements up to 10 A DC, set the function
switch to the 10 A position and insert the red test lead banana
plug into the 10 A jack.

6. For safety reasons in case of unknown current magnitudes

always choose the 10A range and corresponding measured
value display switch to a mA measurement range.

7. Remove power from the circuit under test and open the circuit at

the point where you wish to measure current. (Ensure correct

polarity).

8. Touch the black test probe tip to the negative side of the circuit
and touch the red test probe tip to the positive side of the circuit.

9. Apply power to the circuit.

10. Read the current in the display. The display will indicate the
proper decimal point, value and symbol.

96

5.11. AC Current measurements
Warning:

To avoid electric shock do not measure AC-current on any circuit
whose voltage exceeds 1000V DC/AC

Caution:

Do not make current measurements on the 10A scale for longer than
30 sec. Exceeding 30 sec. may cause damage to the meter and/or
the test leads.

.

RMS

97

1. Insert the black test lead into the negative COM jack.

2. For current measurements up to 5000µA AC, set the function
switch to the "µA" position and insert the red test lead into the
µA/mA-jack.

3. For current measurements up to 500mA AC, set the function
switch to the "mA" position and insert the red test lead into the
µA/mA-jack.

4. For current measurements up to 10A AC, set the function switch

to the 10A position and insert the red test lead into the 10A-jack.

5. Press the “F2”-button (MODE) until AC “~” appears in the display.

6. Remove power from the circuit under test and open the circuit at

the point where you wish to measure current.

7. Touch the black test probe tip to the negative side of the circuit

and touch the red test probe tip to the positive side of the circuit.

8. Apply power to the circuit.

9. Read the current in the display. The display will indicate the

proper decimal point, value and symbol.

98

0 mA

-25%

4 mA

0%

20 mA

100%

24 mA

125%

5.12. 4 – 20mA % measurements

4 - 20 mA circuits represent an analog electrical transmission
standard for industrial instruments and the communication. In such a
circuit, a level corresponding to 0% of 4 mA and 20 mA, a level of
100% of the signal. The zero position at 4 mA allows the receiving
instrument to distinguish between a zero signal and a broken wire or
faulty appliance. The advantage of the 4-20 mA transmission are low
implementation costs and the possibility of excluding many forms of
electrical noise.

1. Set up and connect as described for DC mA measurements.

2. Set the rotary function switch to the “4-20mA%”-position.

3. The meter will display loop current in % as follows:

99

6. Graphical displays

6.1 Graph Measure

Press the push button “F1” (GRAPH) to switch into the Graph­measurement.

Press soft key “F1” (START) button. Press “F2” (FAST) or “F3”
(SLOW) push buttons to select sampling rate. Press “F4” (CANCEL)

push button to exit the graphical measurement and return to normal
measurement mode.

Picture: Standard AC-Voltage Display

100
