Bedienungsanleitung /

Operation Manual

True RMS Digital-Multimeter

PeakTech

3349 / 3350

1. Sicherheitshinweise zum Betrieb des Gerätes

Dieses Produkt erfüllt die Anforderungen der folgenden Richtlinien der Europäischen Union zur CE-Konformität: 2014/30/EU (Elektromagnetische Verträglichkeit), 2014/35/EU (Niederspannung), 2011/65/EU (RoHS).

Überspannungskategorie III 600V Verschmutzungsgrad 2.

CAT I: Signalebene, Telekommunikation, elektronische Geräte CAT II: Für Hausgeräte, Netzsteckdosen, portable Instrumente CAT III: Versorgung durch ein unterirdisches Kabel; Festinstallierte

Schalter, Sicherungsautomaten, Steckdosen oder Schütze CAT IV: Geräte und Einrichtungen, welche z.B. über Freileitungen versorgt werden und damit einer stärkeren Blitzbeeinflussung ausgesetzt sind. Hierunter fallen z.B. Hauptschalter am Stromeingang, Überspannungsableiter, Stromverbrauchszähler und Rundsteuerempfänger

Zur Betriebssicherheit des Gerätes und zur Vermeidung von schweren Verletzungen durch Strom- oder Spannungsüberschläge bzw. Kurzschlüsse sind nachfolgend aufgeführte Sicherheitshinweise zum Betrieb des Gerätes unbedingt zu beachten.

Schäden, die durch Nichtbeachtung dieser Hinweise entstehen, sind von Ansprüchen jeglicher Art ausgeschlossen.

mit geringen transienten Überspannungen etc.

Allgemein:

 Lesen Sie diese Bedienungsanleitung sorgfältig und machen Sie

diese auch nachfolgenden Anwendern zugänglich.

 Warnhinweise am Gerät unbedingt beachten, nicht abdecken oder

entfernen.

 Achten Sie auf die Verwendung des Multimeters und nutzen es nur

in seiner geeigneten Überspannungskategorie.

 Machen Sie sich mit den Funktionen des Messgerätes und seinem

Zubehör vertraut, bevor Sie die erste Messung vornehmen.

 Betreiben Sie das Messgerät nicht unbeaufsichtigt oder nur gegen

Fremdzugriff abgesichert.

 Verwenden Sie das Multimeter nur zwecks seiner Bestimmung und

achten besonders auf Warnhinweise am Gerät und Angaben zu den maximalen Eingangswerten.

Elektrische Sicherheit:

 Spannungen über 25 VAC oder 60 VDC gelten allgemein als

gefährliche Spannung.

 Arbeiten an gefährlichen Spannungen nur durch oder unter Aufsicht

von Fachpersonal durchführen.

 Tragen Sie bei Arbeiten an gefährlichen Spannungen eine

geeignete Schutzausrüstung und beachten die entsprechenden Sicherheitsregeln.

 Maximal zulässige Eingangswerte unter keinen Umständen

überschreiten (schwere Verletzungsgefahr und/oder Zerstörung des Gerätes)

 Achten Sie besonders auf den korrekten Anschluss der

Prüfleitungen je nach Messfunktion, um einen Kurzschluss im Gerät zu vermeiden. Niemals eine Spannung parallel an die Strombuchsen (A, mA, µA) anlegen.

 Strommessungen werden immer in Reihe mit dem Verbraucher,

also mit aufgetrennter Zuleitung durchgeführt.

 Entfernen Sie die Prüfspitzen vom Messobjekt, bevor Sie die

Messfunktion ändern.

 Berühren Sie die blanken Prüfspitzen niemals während der

Messung, halten Sie die Prüfleitungen nur an dem Handgriff hinter dem Fingerschutz.

 Entladen Sie ggf. vorhandene Kondensatoren vor der Messung des

zu messenden Stromkreises.

 Das Thermoelement für Temperaturmessungen besteht aus

leitendem Material. Verbinden Sie es niemals mit einem spannungsführenden Leiter, um Stromschläge zu vermeiden.

Messumgebung:

 Vermeiden Sie jegliche Nähe zu explosiven und entflammbaren

Stoffen, Gasen und Staub. Ein elektrischer Funke könnte zur Explosion oder Verpuffung führen – Lebensgefahr!

 Keine Messungen in korrosiven Umgebungen durchführen, das

Gerät könnte beschädigt werden oder Kontaktstellen in- und außerhalb des Gerätes korrodieren.

 Vermeiden Sie Arbeiten in Umgebungen mit hohen Störfrequenzen,

hochenergetischen Schaltungen oder starker Magnetfelder, da diese das Multimeter negativ beeinflussen können.

 Vermeiden Sie Lagerung und Benutzung in extrem kalten, feuchten

oder heißen Umgebungen, sowie langzeitiges Aussetzen direkter Sonneneinstrahlung.

 Verwenden Sie Geräte in feuchten oder staubigen Umgebungen

nur entsprechend ihrer IP Schutzart.

 Wird keine IP-Schutzart angegeben, verwenden Sie das Gerät nur

in staubfreien und trockenen Innenräumen.

 Achten Sie bei Arbeiten im Feuchten oder Außenbereich besonders

auf komplett trockene Handgriffe der Prüfleitungen und Prüfspitzen.

 Vor Aufnahme des Messbetriebes sollte das Gerät auf die

Umgebungstemperatur stabilisiert sein (wichtig beim Transport von kalten in warme Räume und umgekehrt)

Wartung und Pflege:

 Nehmen Sie das Gerät nie in Betrieb, wenn es nicht völlig

geschlossen ist.

 Prüfen Sie das Gerät und sein Zubehör vor jeder Verwendung auf

Beschädigungen der Isolierung, Risse, Knick- und Bruchstellen. Im Zweifelsfalle keine Messungen vornehmen.

 Wechseln Sie die Batterie wenn ein Batteriesymbol angezeigt wird,

um falsche Messwerte zu vermeiden.

 Schalten Sie das Multimeter aus, bevor Sie Batterien oder

Sicherungen wechseln und entfernen Sie auch alle Prüfleitungen und Temperatursonden.

 Defekte Sicherungen nur mit einer dem Originalwert

entsprechenden Sicherung ersetzen. Sicherung oder Sicherungshalter niemals kurzschließen.

 Laden Sie den Akku oder wechseln die Batterie sobald das

Batteriesymbol aufleuchtet. Mangelnde Batterieleistung kann unpräzise Messergebnisse hervorrufen. Stromschläge und körperliche Schäden können die Folge sein.

 Sollten Sie das Gerät für einen längeren Zeitraum nicht benutzen,

entnehmen Sie die Batterie aus dem Batteriefach.

 Wartungs- und Reparaturarbeiten am Multimeter nur durch

qualifiziertes Fachpersonal durchführen lassen.

 Gerät nicht mit der Vorderseite auf die Werkbank oder Arbeitsfläche

legen, um Beschädigung der Bedienelemente zu vermeiden.

 Säubern Sie das Gehäuse regelmäßig mit einem feuchten Stofftuch

und einem milden Reinigungsmittel. Benutzen Sie keine ätzenden Scheuermittel.

 Keine technischen Veränderungen am Gerät vornehmen.

1.1 Einleitung

Funktion

Überlastschutz

DCV / ACV

600V DC/AC

DCA / ACA (µA/mA) DCA / ACA (10 A)

600mA / 600V 10 A / 600V

Widerstand

250V DC/AC

Diode / Durchgang

250V DC/AC

Kapazität

250V DC/AC

Frequenz

250V DC/AC

Temperatur

250V DC/AC

Diese Digital Multimeter wurden speziell für den Einsatz in Handwerk und Industrie entwickelt und bieten eine Vielzahl sinnvoller Funktionen, welche den täglichen Arbeitseinsatz besonders in dunklen oder lauten Umgebungen vereinfachen. Die Beleuchtung der großen LCD-Anzeige wird automatisch durch eine Fotodiode bei dunkler Umgebung aktiviert. Auf der Rückseite des Gerätes befindet sich zusätzlich eine helle LEDTaschenlampe zur Messplatzbeleuchtung. Über der 6000 stelligen Digitalanzeige befindet sich eine mehrfarbige LED Leiste. Je nach aktiver Messfunktion, leuchtet diese z.B. grün bei der Durchgangprüfung, rot bei gefundener Spannung im NCV Modus, gelb bei der Messung von großen Kapazitäten oder blinkt rot bei aktivem Phasenprüfermodus (LIVE). Es wurde nach neuesten Entwicklungsaspekten gefertigt und verfügt über ein doppelt isoliertes Spritzgussgehäuse mit Gummierung, eine ServiceKlappe auf der Rückseite, über welche nicht nur die Batterien ersetzt werden, sondern auch die Schmelzsicherungen getauscht werden können. Die Messbereichswahl erfolgt bei dem Modell P 3349 manuell, wodurch besonders schnelle Reaktionszeiten ermöglicht werden oder dem Modell P 3350 automatisch, was eine besonders einfache und Anwenderfreundliche Handhabung garantiert.

1.2 Maximal zulässige Eingangswerte

1.3. Sicherheitssymbole und Hinweise am Gerät

Achtung! Entsprechende(n) Abschnitt(e) in der Bedienungsanleitung nachlesen. Nichtbeachtung birgt Verletzungsgefahr und/oder die Gefahr der Beschädigung des Gerätes.

max. zulässige Spannungsdifferenz von 1000 V DC/AC

eff

zwischen COM-/ V-/ bzw. Ohm-Eingang und Erde aus Sicherheitsgründen nicht überschreiten.

Gefährlich hohe Spannung zwischen den Eingängen. Extreme Vorsicht bei der Messung. Eingänge und Messspitzen nicht berühren. Sicherheitshinweise in der Bedienungsanleitung beachten!

Wechselspannung – Strom (AC)

Gleichspannung – Strom (DC)

AC oder DC

Erde

Doppelt isoliert

Sicherung

Entspricht den Richtlinien der europäischen Union

Achtung!

Mögliche Gefahrenquelle. Sicherheitsvorschriften unbedingt beachten. Bei Nichtbeachtung besteht u. U. Verletzungs- oder Lebensgefahr und/oder die Gefahr der Beschädigung des Gerätes.

2. Bedienelemente und Anschlüsse am Gerät

2.1. PeakTech 3349

1. Berührungsloser Spannungsprüfer (Sensor)

2. Audiovisueller Alarm / Hilfsanzeige

3. Fotodiode für autom. Hintergrundbeleuchtung

4. LCD Anzeige mit Hintergrundbeleuchtung

5. MODE / REL Taste

6. HOLD / Taschenlampe Taste

7. Hintergrundbeleuchtung Taste

8. Drehwahlschalter

9. µA, mA Buchse

10. V/Ohm/Cap/Hz/Temp/Live Buchse

11. 10 A Buchse

12. COM Buchse

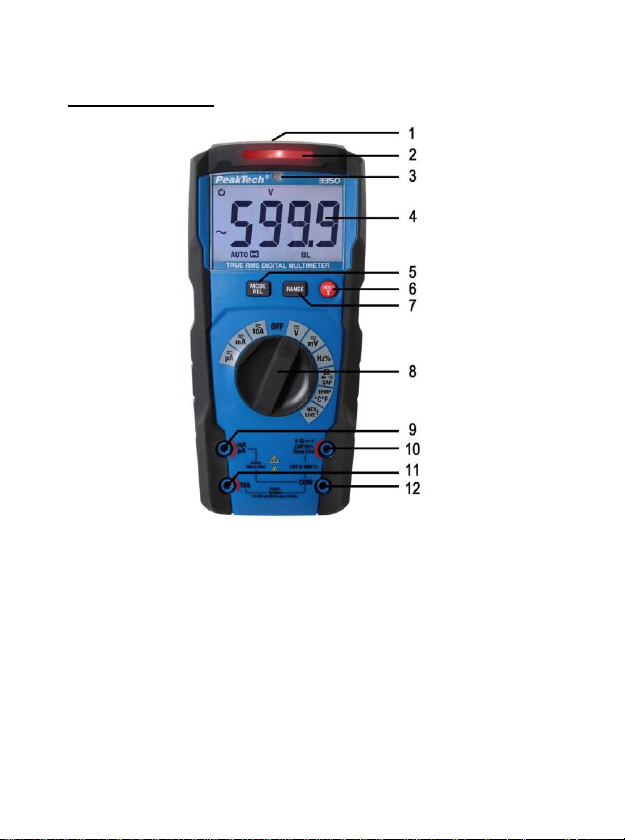

2.2. PeakTech 3350

1. Berührungsloser Spannungsprüfer (Sensor)

2. Audiovisueller Alarm / Hilfsanzeige

3. Fotodiode für autom. Hintergrundbeleuchtung

4. LCD Anzeige mit Hintergrundbeleuchtung

5. MODE / REL Taste

6. HOLD / Taschenlampe Taste

7. RANGE Taste

8. Drehwahlschalter

9. µA, mA Buchse

10. V/Ohm/Cap/Hz/Temp/Live Buchse

11. 10 A Buchse

12. COM Buchse

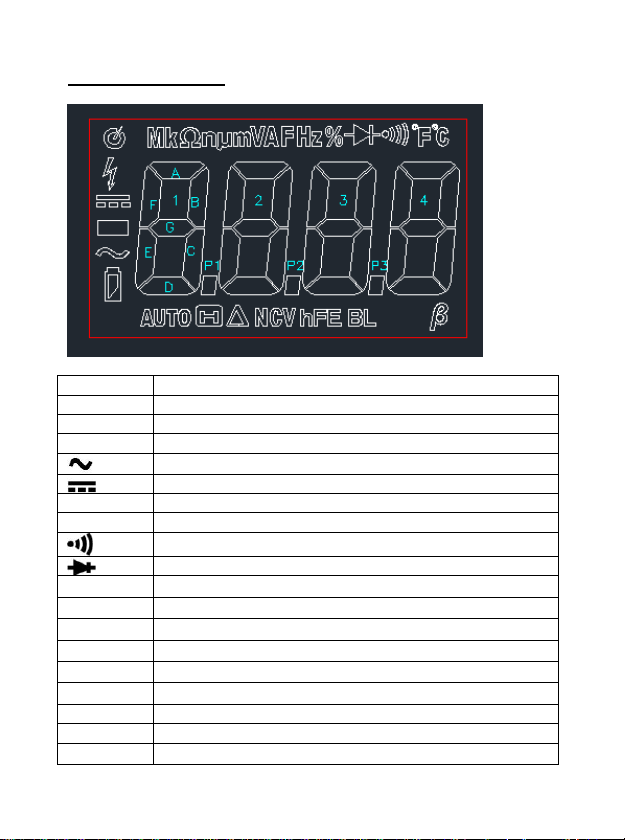

2.3. Anzeigesymbole

Symbol

Beschreibung

Volt

Ampere

Farad (Kapazität)

Wechselstrom

Gleichstrom

Minus Symbol (Polarität)

Ω

Ohm (Widerstand)

Durchgangsprüfer

Diodentest

nano (10-9)

micro (10-6)

milli (10-3)

kilo (103)

mega (106)

Overload (Überbereichsanzeige)

°F

Grad Fahrenheit

°C

Grad Celsius

Hertz (Frequenz)

Prozent (Tastverhältnis)

AUTO

Auto Messbereich (nur P3350)

Auto power off (automatische Abschaltung aktiv)

Batteriewarnsymbol

Data-Hold (Messwert wird gehalten) NCV

Berührungsloser Spannungsprüfer aktiv

Relativwert-Funktion aktiv

Dangerous voltage indication BL

Automatische Hintergrundbeleuchtung aktiv

LIVE

Live-Test Phasenprüfung aktiv

3. Hinweise zur Inbetriebnahme des Gerätes

Achtung!

Messungen an Schaltungen mit hohen Spannungen (AC und DC) mit äußerster Vorsicht und nur in Übereinstimmung mit den relevanten Sicherheitsbestimmungen vornehmen. Gerät nach Beendigung des Messbetriebes stets ausschalten. Das Messgerät verfügt über eine interne Abschaltautomatik die das Gerät automatisch ca. 15 Minuten nach dem letzten Betätigen einer Taste ausschaltet. Bei Aufleuchten des Überlaufsymbols OL übersteigt der gemessene Wert den gewählten Eingangsbereich. Bei Umschaltung auf einen höheren Messbereich erlischt die Anzeige automatisch.

3.1. Vorbereitung zum Messbetrieb

1. Prüfen Sie vor der Messung die Versorgungsspannung der Batterien. Ist sie zu schwach, erscheint das Batteriesymbol rechts oben und die Batterien (4x1,5V AAA) müssen ersetzt werden.

2. Das Warndreieck neben den Eingangsbuchsen soll Sie warnen, dass Messspannung oder Messstrom zum Schutz der internen Schaltung nicht den angegebenen Wert übersteigen dürfen.

3. Der Funktionswahlschalter sollte vor der Messung auf den gewünschten Bereich eingestellt werden.

Hinweis:

In den niederen AC-/DC-Messbereichen können bei nicht angeschlossenen Prüfleitungen u.U. ein beliebig sich ändernder Phantomwert in der LCD-Anzeige erscheinen. Dies ist bei Geräten mit hoher Empfindlichkeit und Eingangsimpedanz normal und für die Messgenauigkeit bedeutungslos. Diese springenden Messwerte verschwinden auch bei Kurzschluss der Prüfleitungen oder Anschluss des Messobjektes.

3.2. Automatischer Bereichswahl (nur P 3350)

Beim Einschalten des Gerätes wird immer die automatische Bereichswahl aktiviert. Die automatische Bereichswahl erleichtert den Messbetrieb und garantiert optimale Messergebnisse. Zur Umschaltung auf manuelle Bereichswahl wie beschrieben verfahren:

1. Taste RANGE drücken. Beim Drücken der Taste erlischt die Anzeige AUTO und der zuletzt gewählte Bereich bleibt weiterhin aktiviert.

2. Taste RANGE ggf. mehrmals, bis zum Erhalt des gewünschten Bereiches, drücken.

3. Zur Rückkehr zu automatischer Bereichswahl Taste RANGE für ca. 2 Sekunden gedrückt halten. Die Anzeige für automatische Bereichswahl „AUTO“ leuchtet auf.

4. Merkmale

4.1. Erklärung der Funktionstasten

RANGE: Durch Drücken der RANGE-Taste wird der manuelle

MODE : Durch Betätigen der MODE-Taste kann in einem Mess- REL bereich zwischen verschiedenen Funktionen umgeschaltet

Abschaltautomatik deaktivieren: Halten Sie die MODE-

HOLD: Der angezeigte Messwert wird durch kurzes Betätigen im Display eingefroren. Wir die HOLD Taste ca. 2 Sekunden

Messbereich in der aktuellen Messfunktion gewählt. Wird die RANGE-Taste 2 Sekunden gedrückt gehalten, kehrt das Gerät wieder in die automatische Bereichswahl zurück (nur P 3350).

werden. Im Strom- und Spannungsbereich wird zwischen der AC und DC Messung umgeschaltet. Bei Auswahl des Ω/CAP/Diode/Durchgangsprüfer-Bereichs wird zwischen diesen Messfunktionen umgeschaltet. Halten Sie die Taste beim gedrückt, um Relativwertfunktion zu aktivieren. Nun

wird der aktuelle Messwert „genullt“ und nur der relative

Messwert zu dem genullten Messwert angezeigt. Halten Sie die Taste für ca. 2 Sekunden gedrückt, um wieder in den normalen Modus umzuschalten

Taste beim Einschalten des Multimeters gedrückt, um die Abschaltautomatik (APO- Auto Power Off) zu deaktiveren. Das Symbol für die Abschaltautomatik wird nicht mehr angezeigt und erscheint erst wieder nach dem nächsten Einschalten des Multimeters.

gedrückt, schalten Sie die LED-Leuchte auf der Geräterückseite ein oder aus.

: Durch Betätigen der Taste schalten Sie die Hinter-

grundbeleuchtung ein oder aus (nur P3349). Das P3350 hat nur die automatische Hintergrundbeleuchtung.

4.2. Funktionsweise des Drehwahlschalters

Spannungsmessfunktion AC

V–

Spannungsmessfunktion DC

CAP

Kapazitätsmessfunktion

 / /

Widerstand, Diodentest und Durchgangsprüffunktion

Hz%

Frequenzmessfunktion

°C / °F

Temperatur-Messfunktion

AC/DC Strommessfunktion

AC/DC mA-Strommessfunktion

µA

AC/DC µA Strommessfunktion

NCV

Berührungsloser Spannungsprüfer

LIVE

Einpoliger Phasenprüfer

10A

Eingang bis 10,00 A Strom (für 30 Sekunden ein, 15 Minuten aus)

µA mA

Eingang für Strommessungen bis 600mA

COM

Masse-Anschluss für alle Messungen

V / Ω / / Hz% / CAP / °C

Eingang für Spannung, Widerstand, Diodentest, Frequenz, Kapazität und Temperatur

Wählen Sie eine primäre Messfunktion, indem Sie den Drehschalter auf eine der möglichen Funktionen drehen. Das Messgerät stellt für jede einzelne Messfunktion eine Standardanzeige (Messbereich, Maßeinheiten und Modifikatoren). Ausgewählte Tastenoptionen werden nicht auf andere Messfunktionen übertragen. Drücken Sie ggf. die MODE-Taste um zwischen mehreren Funktionen auf einer Schalterstellung umzuschalten.

4.3. Verwenden der Eingangsbuchsen

Für alle Funktionen, außer der Strommessfunktion werden die V//CAP/Hz%/Temp und COM-Eingangsanschlüsse verwendet.

5. Messbetrieb

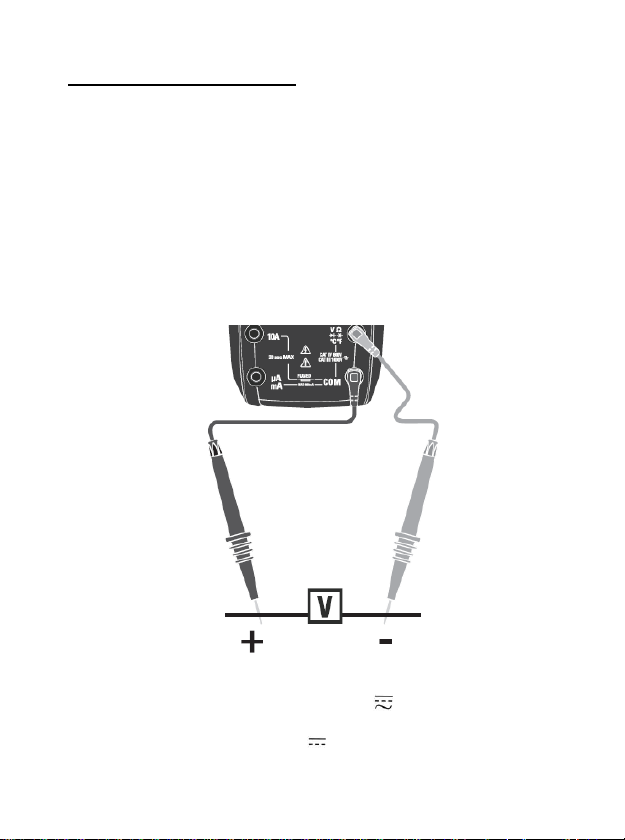

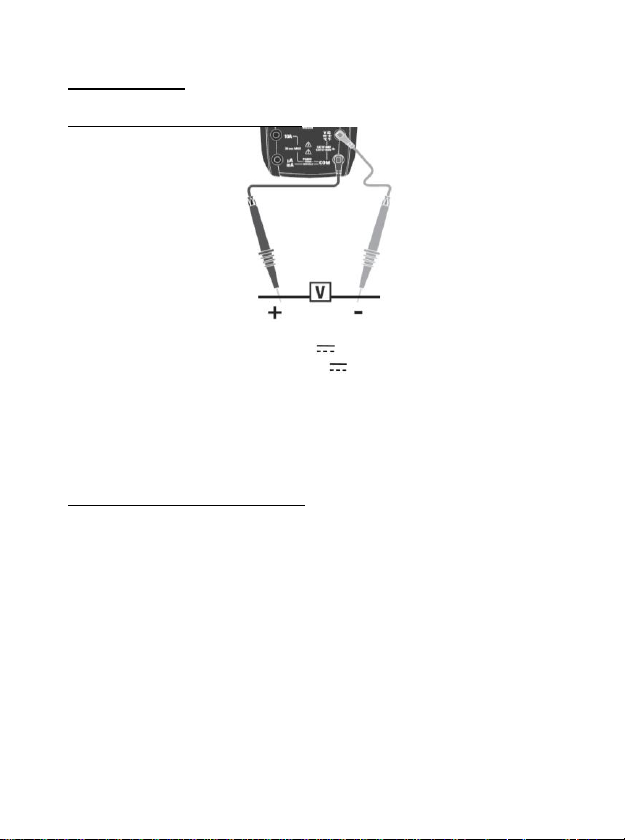

5.1.Gleichspannungsmessung (V DC)

1. Funktionswahlschalter in Stellung V oder entsprechenden DCV Messbereich stellen

2. Mit der Taste MODE die V oder V~ Funktion auswählen (nur P 3350).

3. Rote Prüfleitung an den V//CAP/Hz%/Temp-Eingang und die schwarze Prüfleitung an den COM-Eingang des Gerätes anschließen.

4. Prüfleitungen parallel über die zu messendende Spannungsquelle anlegen (rot auf Plus und schwarz auf minus) und Messwert in der LCD-Anzeige des Gerätes ablesen. Bei negativen Messwerten erscheint ein Minussymbol (-) links vom Messwert.

5.2. Spannungsmessung (mV)

Achtung!

Vor dem Ein- bzw. Ausschalten der Messschaltung Prüfleitungen von der Messschaltung abziehen. Hohe Einschaltströme oder spannungen könnten sonst u.U. das Messgerät beschädigen bzw. zerstören.

Achtung! Phantomwerte In niedrigen DC- und AC Spannungsbereichen und nicht angeschlossenen und somit offenen Eingängen zeigt die LCD-

Anzeige sogenannte Phantomwerte, d. h. nicht “000” an. Dieses ist

normal und stellt keinen Defekt des Gerätes dar.

1. Funktionswahlschalter in Stellung mV oder entsprechenden DCV Messbereich stellen

2. Mit der Taste MODE die mV oder mV~ Funktion auswählen (nur P 3350).

3. Rote Prüfleitung an den V//CAP/Hz%/Temp-Eingang und die schwarze Prüfleitung an den COM-Eingang des Gerätes anschließen. Prüfleitungen über die zu messendende Spannungsquelle anlegen und Messwert in der LCD-Anzeige des Gerätes ablesen. Bei negativen Messwerten erscheint ein Minussymbol (-) links vom Messwert.

5.3. Wechselspannungsmessung (V AC)

Achtung!

Bei Messungen an 230V-Steckdosen ist äußerste Vorsicht geboten. Die Messspitzen der Prüfleitungen sind u.U. für einen einwandfreien Kontakt mit den Innenkontakten der Steckdose nicht lang genug und die LCD-Anzeige zeigt daher 0 V, obwohl eine Spannung von 230 V an der Steckdose anliegt. Daher immer sicherstellen, dass ein einwandfreier Kontakt zwischen den Messspitzen den Prüfleitungen und den Innenkontakten der Steckdose besteht und nicht blind der 0-V Anzeige vertrauen.

Wichtig!

Vor dem Ein- bzw. Ausschalten der Messschaltung Prüfleitungen von der Messschaltung abziehen. Hohe Einschaltströme oder spannungen könnten sonst u.U. das Messgerät beschädigen bzw. zerstören.

Zur Messung von Wechselspannungen wie beschrieben verfahren:

1. Funktionswahlschalter in Stellung "V~" drehen oder auf entsprechenden VAC Messbereich stellen.

3. Rote Prüfleitung an den V//CAP/Hz%/Temp-Eingang und

schwarze Prüfleitung an den COM -Eingang des Gerätes anschließen.

4. Prüfleitungen parallel über die zu messende Spannungsquelle anlegen und Messwert in der LCD-Anzeige des Gerätes ablesen.

5.4 Frequenzmessung/ Tastverhältnis

Zur Messung wie beschrieben verfahren:

1. Funktionswahlschalter in Stellung „Hz%“ drehen.

2. Mit der MODE Taste zwischen Frequenz (Hz) und Duty Cycle (%) umschalten.

3. Rote Prüfleitung an den V//CAP/Hz%/Temp -Eingang und schwarze Prüfleitung an den COM - Eingang des Gerätes anschließen.

4. Prüfleitungen über das zu messende Bauteil bzw. die zu messende Schaltung anlegen.

5. Messwert in der LCD-Anzeige ablesen. Der Messwert wird in der entsprechenden Maßeinheit (Hz, kHz, MHz oder %) angezeigt.

5.5. Widerstandsmessung

Achtung!

Nach Umschaltung des Multimeters auf die Widerstandsmessfunktion angeschlossene Prüfleitungen nicht an eine Spannungsquelle anlegen. Widerstandsmessungen nur an spannungsfreien Schaltungen bzw. Bauteilen vornehmen und Netzstecker aus der Steckdose ziehen. In der Schaltung befindliche Kondensatoren vor der Messung unbedingt entladen.

Zur Messung wie beschrieben verfahren:

1. Funktionswahlschalter in Stellung "Ω / / " drehen oder den entsprechenden Ω-Bereich stellen.

2. Rote Prüfleitung an den V//CAP/Hz%/Temp -Eingang und

Schwarze Prüfleitung an den COM – Eingang anschließen.

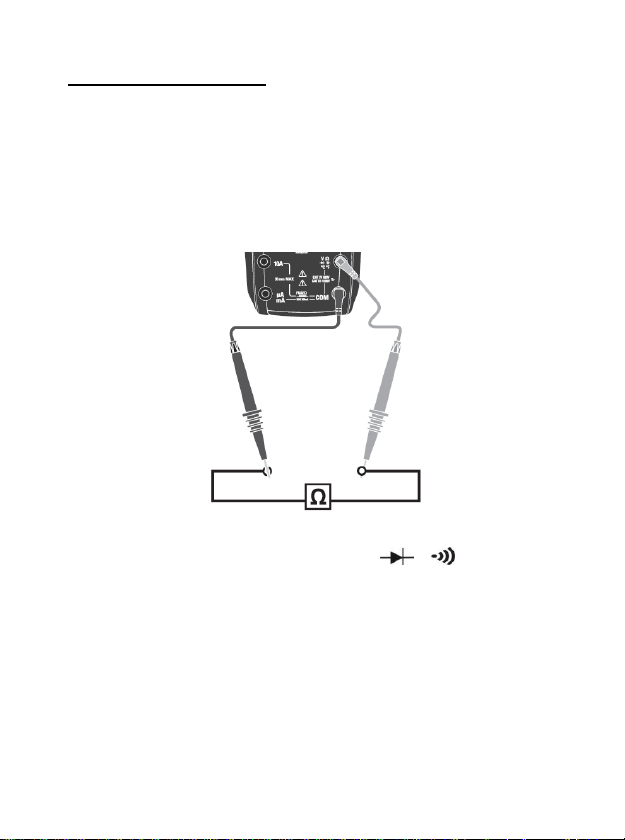

3. Prüfleitungen über den zu messenden Widerstand anlegen.

4. Messwert in der LCD-Anzeige ablesen.

Hinweis:

Bitte beachten Sie, daß auch der Widerstand der angeschlossenen Prüfleitungen (0,1 bis 0,2 Ohm) gemessen wird.

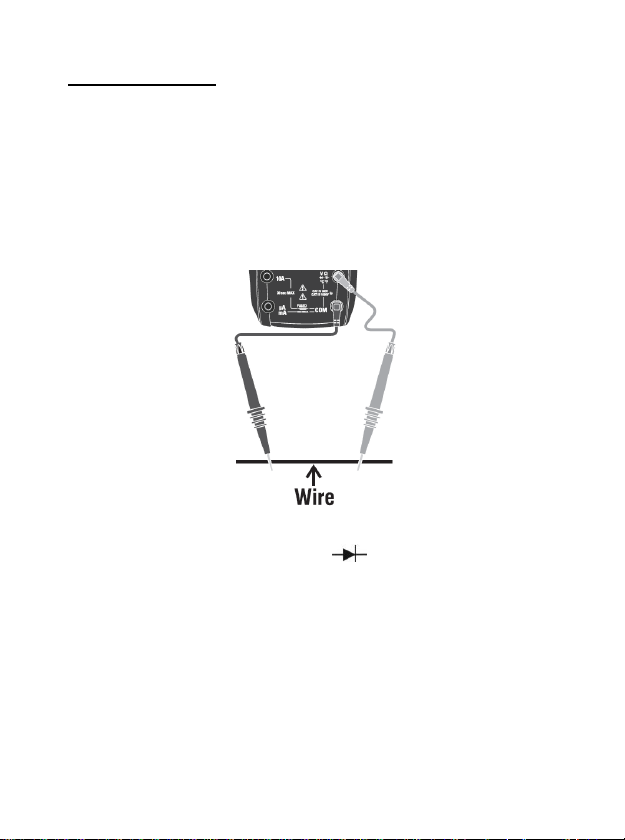

5.6. Durchgangsprüffunktion

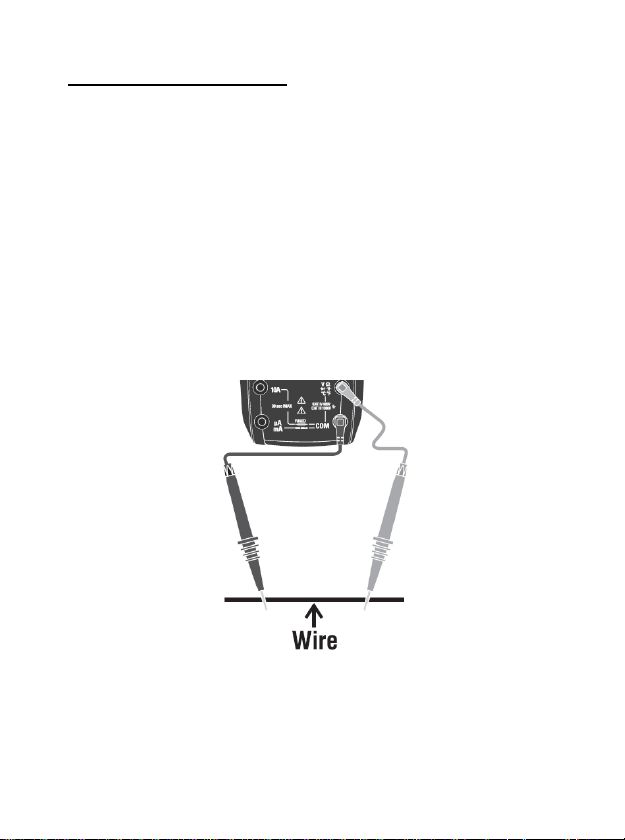

Die Durchgangsprüfung dient zum schnellen Test, ob ein elektrischer Leiter eine niederohmige Verbindung hat und verfügt über ein audiovisuelles Signal.

Achtung!

Nach Umschaltung des Multimeters auf die Widerstandsmessfunktion, angeschlossene Prüfleitungen nicht über eine Spannungsquelle anlegen.

Durchgangsprüfungen nur an spannungsfreien Schaltungen bzw. Bauteilen vornehmen und Netzstecker aus der Steckdose ziehen. In der Schaltung befindliche Kondensatoren vor der Messung unbedingt entladen.

Zur Messung wie beschrieben verfahren:

1. Funktionswahlschalter in Stellung "Ω/ / " drehen oder auf entsprechenden Messbereich stellen.

2. Taste MODE drücken, um die Durchgangsprüffunktion auszuwählen.

3. Rote Prüfleitung an den V//CAP/Hz%/Temp -Eingang und schwarze Prüfleitung an den COM - Eingang des Gerätes anschließen.

4. Wenn der Widerstand unter ca. 50Ω liegt, ertönt das akustische Signal und die Hilfsanzeige leuchtet grün. Ist der Stromkreis offen, wird das Display "OL" anzeigen.

5.7. Diodenprüffunktion

Die Diodentestfunktion ermöglicht die Bestimmung der Verwendbarkeit von Dioden und anderen Halbleiter-Elementen in definierten Schaltungen, sowie die Bestimmung der Durchgängigkeit (Kurzschluss) und des Spannungsabfalls in Durchlassrichtung.

Achtung!

Vor Überprüfung der Diode, Bauteil bzw. Schaltung unbedingt spannungslos schalten oder Diode aus der Schaltung auslöten.

Zur Durchführung des Diodentests wie beschrieben verfahren:

1. Funktionswahlschalter in Stellung Ω/ drehen oder auf entsprechenden Messbereich stellen.

2. Gerät auf die Diodentestfunktion durch Drücken der Taste MODE umschalten. In der LCD-Anzeige leuchtet das Symbol

" " auf.

3. Rote Prüfleitung an den V//CAP/Hz%/Temp -Eingang und schwarze Prüfleitung an den COM-Eingang des Gerätes anschließen.

4. Prüfleitungen über die zu messende Diode anlegen und Messwert in der LCD-Anzeige ablesen.

5. Prüfleitungen über den Anschlüssen der Diode vertauschen und Messwert ablesen.

6. Wird nach dem ersten Anlegen oder nach dem Vertauschen der Prüfleitungen über dem zu messenden Bauteil einmal ein Messwert und einmal das Überlaufsymbol OL angezeigt, ist die Diode in Ordnung. Erscheint beim Anlegen bzw. Vertauschen der Prüfleitungen in beiden Fällen das Überlaufsymbol, ist die Diode offen. Wird in beiden Fällen ein sehr geringer Wert oder "0" angezeigt, ist die Diode kurzgeschlossen.

Hinweis:

Der angezeigte Wert entspricht dem Spannungsabfall der Diode in Durchlassrichtung.

5.8. Kapazitätsmessung

Achtung!

Kapazitätsmessungen nur in spannungslosen Schaltungen durchführen und Kondensator vor der Messung unbedingt entladen. Kondensator zur Messung aus der Schaltung auslöten.

Messung wie beschrieben durchführen:

1. Funktionswahlschalter in Stellung "CAP" drehen (P3349: 100mF).

2. Taste MODE drücken, um die Kapazitätsmessfunktion auszuwählen (nur P 3350).

3. Rote Prüfleitung an den V//CAP/Hz%/Temp-Eingang und schwarze Prüfleitung an den COM-Eingang des Gerätes anschließen.

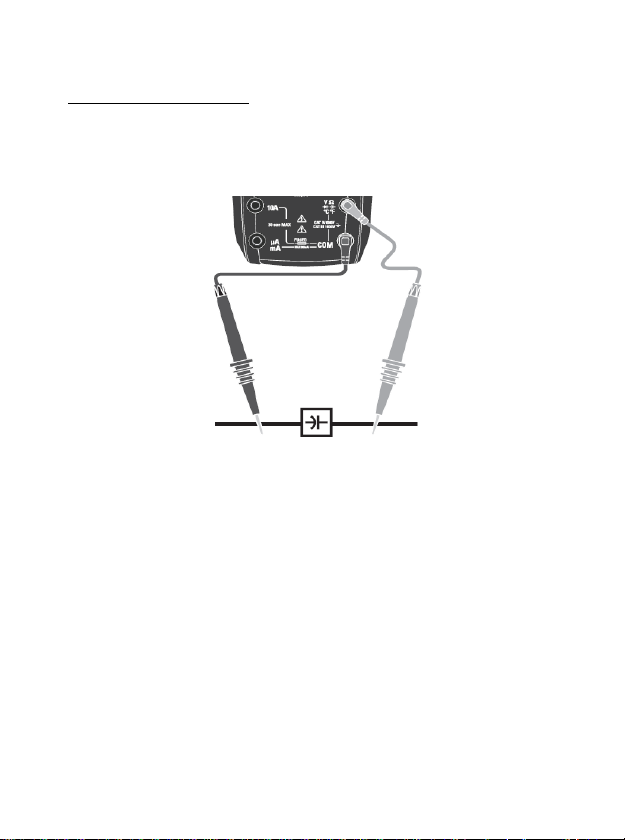

4. Prüfleitungen über den zu messenden Kondensator anlegen (Polarität beachten!).

5. Messwert in der LCD-Anzeige ablesen.

HINWEIS: Je nach Messbereich kann es bei der Kapazitätsmessung einige Sekunden dauern, bis der Messwert stabil abzulesen ist. Während der Messung leuchtet die Hilfs-LED gelb. Wenn die Messung abgeschlossen ist, grün.

5.9. Temperaturmessfunktion

Achtung!

Temperaturmessungen nur an spannungsfreien Schaltungen bzw. Messobjekten vornehmen.

Temperaturmessung wie beschrieben durchführen:

1. Funktionswahlschalter in Stellung "°C/°F" drehen oder auf entsprechenden Messbereich stellen.

2. MODE betätigen, um °C oder °F auszuwählen (nur P3350).

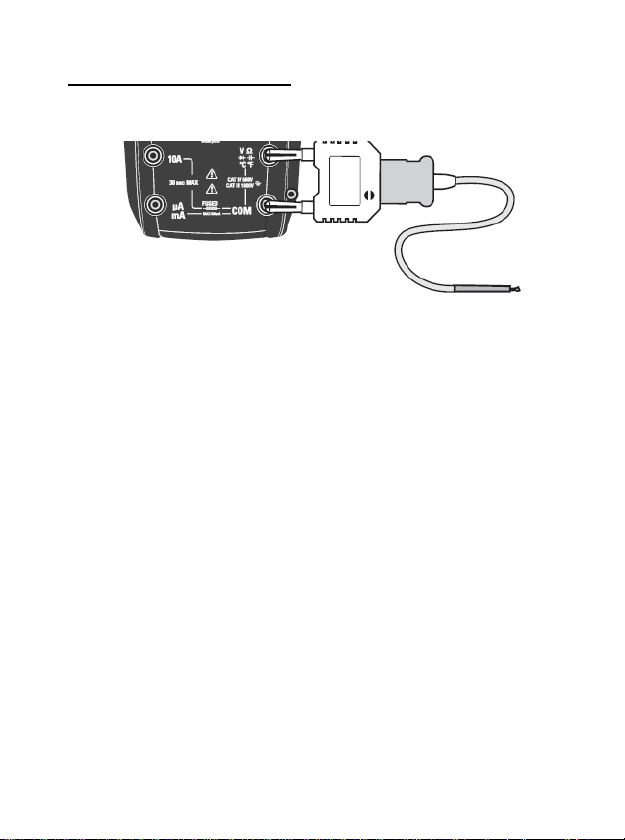

3. Adapter für Temperaturmessungen in Eingangsbuchsen V//CAP/Hz%/Temp (+) und COM (-) einstecken.

4. Typ-K Temperaturfühler auf den Temperaturadapter anschließen (auf korrekte Polarität achten!).

5. Messfühler auf die Oberfläche des zu messenden Bauteils aufsetzen und Kontakt bis zur Stabilisierung der Messwertanzeige aufrechterhalten (ca. 30 Sekunden).

6. Temperaturwert nach erfolgter Stabilisierung in der LCDAnzeige ablesen.

Achtung!

Aus Sicherheitsgründen Temperaturfühler unbedingt vor dem Umschalten auf eine andere Messfunktion von den Eingangsbuchsen des Multimeters abziehen.

5.10. Gleichstrommessung

Achtung!

Aus Sicherheitsgründen keine Strommessungen in Schaltungen mit Spannungen von mehr als 600V vornehmen.

Achtung!

Gleichstrommessungen von 10A auf maximal 30 Sekunden beschränken.

1. Entsprechend der zu messenden Stromgröße Funktionswahlschalter entweder in Stellung µA, mA oder 10A drehen.

2. Nur P3350: Gerät auf die Gleichstrommessfunktion (DC „ “) durch Drücken der Taste MODE umschalten. In der LCDAnzeige leuchtet das Funktionssymbol DC auf.

3. Abhängig von der zu messenden Stromstärke rote Prüfleitung an den µA/mA - oder den 10A - Eingang und schwarze Prüfleitung an den COM - Eingang des Gerätes anschließen. Bei unbekannter Stromgröße aus Sicherheitsgründen den 10ABereich wählen und bei entsprechender Messwertanzeige ggf. auf einen mA-Messbereich umschalten.

4. Zu messende Schaltung spannungslos schalten und am gewünschten Messpunkt "öffnen". Prüfleitungen in Reihe anschließen (auf korrekte Polarität achten!).

5. Spannung an die Messschaltung anlegen und Messwert in der LCD-Anzeige des Gerätes ablesen. Beim Messen negativer Gleichströme erscheint ein Minussymbol (-) links von der Messwertanzeige.

5.11. Wechselstrommessung

Achtung!

Aus Sicherheitsgründen keine Strommessungen in Schaltungen mit Spannungen von mehr als 600 V vornehmen.

Gleichstrommessungen im 10 A-Bereich auf maximal 30 Sekunden beschränken. Längere Messzeiten in diesem Bereich können zum Auslösen der internen Sicherung führen.

Achtung!

1. Entsprechend der zu messenden Stromgröße Funktionswahlschalter entweder in Stellung µA, mA oder 10A drehen.

2. Nur P3350: Gerät auf die Wechselstrommessfunktion (AC „~“) durch Drücken der Taste MODE umschalten. In der LCDAnzeige leuchtet das Funktionssymbol AC auf.

3. Abhängig von der zu messenden Stromstärke rote Prüfleitung an den µA/mA- oder den 10 A-Eingang und schwarze Prüfleitung an den COM-Eingang des Gerätes anschließen. Bei unbekannter Stromgröße aus Sicherheitsgründen 10 A-Bereich wählen und bei entsprechender Messwertanzeige ggf. auf einen mA-Messbereich umschalten.

4. Zu messende Schaltung spannungslos schalten und am gewünschten Messpunkt öffnen. Prüfleitungen in Reihe anschließen.

5. Spannung an die Messschaltung anlegen und Messwert in der LCD-Anzeige des Gerätes ablesen.

Achtung!

Strommessungen im 10A und µA/mA-Bereich sind durch Schmelzsicherungen gegen Überstrom abgesichert. Defekte Sicherungen müssen zur weiteren Messung gegen neue Sicherungen des gleichen Typs ausgewechselt werden. Bei ausgelösten Sicherungen ist keine Strommessung mehr möglich. Den maximalen Strommessbereich nicht überschreiten, um ein Auslösen der Sicherung zu vermeiden!

6. Auswechseln der Batterien

1. Schalten Sie das Messgerät aus und entfernen Sie alle

Messleitungen von den Eingangsbuchsen.

2. Entfernen Sie die Schraube des Batteriefaches auf der Rückseite, um das Batteriefach zu öffnen.

3. Ersetzen Sie die 4 x 1,5V AAA Batterien durch neue in gleicher

Bauform.

4. Setzen Sie das Batteriefach wieder auf das Gerät und sichern

Sie es durch Drehen der Schraube um eine halbe Umdrehung im Uhrzeigersinn.

6.1. Hinweise zum Batteriegesetz

Im Lieferumfang vieler Geräte befinden sich Batterien, die. z. B. zum Betrieb von Fernbedienungen dienen. Auch in den Geräten selbst können Batterien oder Akkus fest eingebaut sein. Im Zusammenhang mit dem Vertrieb dieser Batterien oder Akkus sind wir als Importeur gemäß Batteriegesetz verpflichtet, unsere Kunden auf folgendes hinzuweisen:

Bitte entsorgen Sie Altbatterien, wie vom Gesetzgeber vorgeschrieben - die Entsorgung im Hausmüll ist laut Batteriegesetz ausdrücklich verboten-, an einer kommunalen Sammelstelle oder geben Sie sie im Handel vor Ort kostenlos ab. Von uns erhaltene Batterien können Sie nach Gebrauch bei uns unter der auf der letzten Seite angegeben Adresse unentgeltlich zurückgeben oder ausreichend frankiert per Post an uns zurücksenden.

Schadstoffhaltige Batterien sind mit einem Zeichen, bestehend aus einer durchgestrichenen Mülltonne und dem chemischen Symbol (Cd, Hg oder Pb) des für die Einstufung als schadstoffhaltig ausschlaggebenden Schwermetalls versehen:

1. „Cd" steht für Cadmium.

2. „Hg" steht für Quecksilber.

3. „Pb" steht für Blei.

7. Auswechseln der Sicherungen

Achtung!

Vor Abnahme des Batteriefachdeckels zum Auswechseln der Sicherungen, Prüfleitungen von den Eingängen des Multimeters abziehen und Gerät ausschalten. Defekte Sicherung nur durch eine dem Originalwert entsprechende Sicherung ersetzen.

Zum Auswechseln der Sicherung wie beschrieben vorgehen:

1. Drehen Sie die Schraube des Batteriefaches eine halbe Umdrehung gegen den Uhrzeigersinn, um das Batteriefach zu öffnen.

2. Defekte Sicherung vorsichtig aus dem Sicherungshalter

entfernen.

4. Neue - im Wert und den Abmessungen der Originalsicherung entsprechende - Sicherung in den Sicherungshalter einsetzen. Darauf achten dass die Sicherung mittig im Halter sitzt.

5. Nach dem Auswechseln der entsprechenden Sicherung, Batteriefachdeckel wieder auf das Gerät auflegen und durch Drehen der Schraube um eine halbe Umdrehung im Uhrzeigersinn befestigen.

600mA / 600V AC/DC 6,3 x 32mm 10 A / 600V AC/DC 6,3 x 32 mm

8. LED Hilfsanzeige

Modus

Status der LED

Beschreibung

Strom

ROT: Bei 10A oder höher

Warnung vor Überlast. Entfernen Sie die Prüfleitungen nach max. 30 Sek.

AUS: Bei weniger als 10A

Kapazität

AUS

Eingang offen oder Messwert unter

0.02nF.

GELB

Kapazität wird aktuell gemessen

GRÜN

Messung abgeschlossen. Messwert kann abgelesen warden.

Diode

Bei mehr als 0,12 V und weniger als 2 V leuchtet das grüne Licht

Zeigt an, dass die Diode in Ordnung ist Bei mehr als 2 V ist das Licht aus

Zeigt an, dass das Messgerät die LEDDurchlassspannung nicht beurteilen kann

Bei weniger als 0,12 V leuchtet das rote Licht

Zeigt an, dass die Diode ausgefallen ist

Durchgang

AUS: Bei OL

Zeigt an, dass der Messwert den Bereich überschreitet oder die Messleitungen nicht/schlecht verbunden sind

Bei weniger als 50 Ohm leuchtet das grüne Licht

Der gemessene Leiter hat Durchgang

Das PeakTech 3349 & 3350 verfügt über eine praktische LED Hilfsanzeige über der Digitalanzeige, welche bei verschiedenen Messfunktionen eingesetzt wird:

Bei mehr als 50 Ohm und weniger als 600 Ohm leuchtet das rote Licht

Der gemessene Leiter hat schlechten / zu hohen Widerstand

NCV

Stufe 0, LCD-

Anzeige „EF“,

leuchtet nicht auf

Keine Wechselspannungsquelle am Sensor detektiert

Stufe 1, LCDAnzeige „-“, grünes Licht blinkt

Anzeige verändert sich entsprechend der Induktionsintensität von Stufe 1 mit einem Balken „-“ (schwach) zu Stufe 4 mit vier Balken „----“ (stark).

Stufe 2, LCDAnzeige „--“, gelbes Licht blinkt

Stufe 3, LCDAnzeige „---“, rotes Licht blinkt

Stufe 4, LCDAnzeige “----”, rotes Licht leuchtet

Live

LCD zeigt “----„ an LED leuchtet nicht

Keine Phase erkannt

Das LCD zeigt „Live“ an LED blinkt rot

Phase erkannt

9. Technische Daten

Dioden Test

Teststrom ca. 1.5mA , Leerlaufspannung ca. 3.3V

Durchgangstest

Audiovisuelles Signal bei <50

Batterieanzeige

Bei leerer Batterie wird angezeigt

Display

6000 stellige LCD Anzeige

Überlaufanzeige

“OL” wird angezeigt

Polarität

Minus Symbol “-” wird bei negative Polarität angezeigt

Messrate

Ca. 3x/Sekunde, nominal

Autom. Abschaltung

Nach ca. 15 Minuten

Eingangsimpedanz

>10MΩ ACV und DCV Bereich

AC Messungen

True RMS

ACV Bandbreite

45Hz bis 1kHz

ACA Bandbreite

45Hz bis 400Hz

Batterien

Vier AAA 1.5V Batterien

Sicherungen

600mA/600V flinke Sicherung 10A/600V flinke Sicherung

Betriebstemperatur

5°C … 40°C (41°F to 104°F)

Lagertemperatur

-10°C … 50°C (14°F to 122°F )

Betriebsluftfeuchte

Max 80% bis 31C (87F) linear fallend bis 50% bei 40C (104F)

Lagerluftfeuchte

<80%

Betriebshöhe über NN

2000 Meter (7000ft) Max.

Sicherheit

EN 61010-1 EN 61010-031 EN 61010-2-033

9.1. Allgemeine Daten

9.2. Spezifikationen

Funktion

Bereich

Auflösung

Genauigkeit

DCV

60.00mV

0.01mV

(0.5% rdg. + 8 dgt.)

600.0mV

0.1mV

6.000V

0.001V

60.00V

0.01V

(0.7% rdg. + 5 dgt.)

600.0V

0.1V

(0.7% rdg. + 8 dgt.)

ACV

60.00mV

0.01mV

(1.2% rdg. + 5 dgt.)

600.0mV

0.1mV

6.000V

0.001V

60.00V

0.01V

600.0V

0.1V

Alle ACV Bereiche sind für 5% bis 100% des Messbereiches spezifiziert. ACV Bandbreite: 50Hz to 60Hz(Alle Wellenformen) 45Hz bis 1kHz(Sinus Wellenform)

DCA

600.0µA

0.1µA

(1.0% rdg. + 5 dgt.)

6000µA

1µA

60.00mA

0.01mA

600.0mA

0.1mA

(1.2% rdg. + 8 dgt.)

6.000A

0.001A

10.00A

0.01A

(2.0% rdg. + 10 dgt.)

ACA

600.0µA

0.1µA

(1.2% rdg. + 5 dgt.)

6000µA

1µA

60.00mA

0.01mA

600.0mA

0.1mA

(1.2% rdg. + 8 dgt.)

6.000A

0.001A

10.00A

0.01A

(2.0% rdg. + 10 dgt.)

Alle ACV Bereiche sind für 5% bis 100% des Messbereiches spezifiziert. ACV Bandbreite: 50Hz to 60Hz(Alle Wellenformen) 45Hz bis 1kHz(Sinus Wellenform)

Widerstand

600.0

0.1

(1.0% rdg. + 5 dgt.)

6.000k

0.001k

(1.5% rdg. + 5 dgt.)

60.00k

0.01k

600.0k

0.1k

6.000M

0.001M

(2.5% rdg. + 8 dgt.)

60.00M

0.01M

(2.5% rdg. + 15 dgt.)

Kapazität

60.00nF

0.01nF

(2.5% rdg. + 8 dgt.)

600.0nF

0.1nF

±(3.0% rdg.+8 dgt.)

6.000uF

0.001uF

60.00uF

0.01uF

±(3.5% rdg.+10 dgt.)

600.0uF

0.1uF

6.000mF

0.001mF

60.00mF

0.01mF

±(5.0% rdg.+10 dgt.)

100.0mF

0.1mF

±(8.0% rdg.+10 dgt.)

Frequenz (Elektronisch)

9.999Hz

0.001Hz

±(1.2% + 5 dgt.)

99.99Hz

0.01Hz

999.9Hz

0.1Hz

9.999kHz

0.001KHz

99.99kHz

0.01KHz

999.9KHz

0.1KHz

9.999MHz

0.001MHz

Empfindlichkeit: 0.6V RMS bei ≤100kHz;

3V RMS bei >100kHz

Duty Cycle

1.0% bis

99.0%

0.1%

(2.0% rdg. + 5 dgt.)

Pulsbreite: 100µs … 100ms, Frequenz: 40Hz … 10kHz

Temperatur

0°F to 1832°F

1°F ±(2.0% + 9°F)

-18°C to 1000°C

1°C

±(2.0% + 5°C)

Erklärung: “X% rdg. + Y dgt.” = X % vom Messwert + Y Stellen

Alle Rechte, auch die der Übersetzung, des Nachdruckes und der Vervielfältigung oder Teilen daraus, vorbehalten. Reproduktion jeder Art (Fotokopien, Mikrofilm oder ein anderes Verfahren) nur mit schriftlicher Genehmigung des Herausgebers gestattet.

Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche dem Fortschritt dienen, vorbehalten.

Hiermit bestätigen wir, dass alle Geräte die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden.

Eine Wiederholung der Kalibrierung nach Ablauf von 1 Jahr für den professionellen Einsatz wird empfohlen.

1. Safety precautions

This product complies with the requirements of the following directives of the European Union for CE conformity: 2014/30/EU (electromagnetic compatibility), 2014/35/EU (low voltage), 2011/65/EU (RoHS). Overvoltage category III 600V; pollution degree 2.

CAT I: For signal level, telecommunication, electronic with small transient over voltage CAT II: For local level, appliances, main wall outlets, portable equipment CAT III: Supplied from a cable under earth; fixed installed switches,

CAT IV: Units and installations, which are supplied overhead lines, which are stand in a risk of persuade of a lightning, i.e. main-switches on current input, overvoltage-diverter, current use counter.

To ensure safe operation of the equipment and eliminate the danger of serious injury due to short-circuits (arcing), the following safety precautions must be observed.

Damages resulting from failure to observe these safety precautions are exempt from any legal claims whatever.

General:

 Read these operating instructions carefully and make them  It is essential to observe the warning notices on the device, do  Pay attention to the use of the multimeter and only use it in the  Familiarize yourself with the functions of the measuring device

automatic cut-off or main plugs

available to subsequent users. not cover or remove them. suitable overvoltage category. and its accessories before you carry out the first measurement.

 Do not operate the measuring device unsupervised or only

protected against unauthorized access.

 Use the multimeter only for the purpose of its determination and

pay particular attention to warning notices on the device and information on the maximum input values.

Electric safety:

 Voltages over 25 VAC or 60 VDC are generally considered

dangerous voltages.

 Only work on dangerous voltages by or under the supervision

of qualified personnel.

 When working on dangerous voltages, wear suitable protective

equipment and observe the relevant safety rules.

 Do not exceed the maximum permissible input values under

any circumstances (risk of serious injury and / or destruction of the device)

 Pay special attention to the correct connection of the test leads

depending on the measuring function in order to avoid a short circuit in the device. Never apply a voltage in parallel to the current sockets (A, mA, µA).

 Current measurements are always carried out in series with the

consumer, i.e. with the supply line disconnected.

 Remove the test probes from the measurement object before

changing the measuring function.

 Never touch the bare test probes during the measurement, only

hold the test leads by the handle behind the finger guard. If applicable, discharge any capacitors before measuring the circuit to be measured.

 The thermocouple for temperature measurements is made of

conductive material. To avoid electric shock, never connect it with a live conductor.

Measurement environment:

 Avoid any proximity to explosive and flammable substances,

gases and dust. An electric spark could lead to an explosion or deflagration - danger to life!

 Do not carry out measurements in corrosive environments, the

device could be damaged or contact points inside and outside the device could corrode.

 Avoid working in environments with high interference

frequencies, high-energy circuits or strong magnetic fields, as these can negatively affect the multimeter.

 Avoid storage and use in extremely cold, humid or hot

environments, as well as long-term exposure to direct sunlight.

 Only use devices in damp or dusty environments in accordance

with their IP protection class.

 If no IP protection class is specified, only use the device in

dust-free and dry indoor rooms only.

 When working in damp or outside areas, pay particular

attention to completely dry handles on the test leads and test probes.

 Before starting the measuring operation, the device should be

stabilized at the ambient temperature (important when transporting from cold to warm rooms and vice versa)

Maintenance and Care:

 Never use the device if it is not completely closed.  Before each use, check the device and its accessories for

damage to the insulation, cracks, kinks and breaks. If in doubt, do not take any measurements.

 Change the battery when a battery symbol is displayed to avoid

incorrect rdg.s.

 Switch off the multimeter before changing batteries or fuses

and also remove all test leads and temperature probes.

 Replace defective fuses only with a fuse that corresponds to

the original value. Never short-circuit a fuse or fuse holder.

 Charge the battery or change the battery as soon as the battery

symbol lights up. Insufficient battery power can lead to

inaccurate measurement results. Electric shocks and physical damage can result.

 If you are not going to use the device for a longer period of

time, remove the battery from the compartment.

 Have maintenance and repair work on the multimeter carried

out only by qualified specialists.

 Do not lay the device upside down on the workbench or work

surface to avoid damaging the control elements.

 Clean the housing regularly with a damp cloth and a mild

cleaning agent. Do not use any caustic abrasives.

 Do not make any technical changes to the device.

1.1. Introduction

Function

Overload protection

DCV / ACV

600V DC/AC

DCA / ACA (µA/mA) DCA / ACA (10 A)

600mA / 600V 10 A / 600V

Resistance

250V DC/AC

Diode / Continuity

250V DC/AC

Capacity

250V DC/AC

Frequency

250V DC/AC

Temperature

250V DC/AC

These new digital multimeters were especially developed for use in the craftsmanship or industry and offer a variety of useful functions that simplify daily work, especially in dark or noisy environments. The lighting of the large LCD display is automatically activated by a photodiode in dark surroundings. On the back of the device there is also a bright LED flashlight for illuminating the measuring station. A multicolored LED bar is located above the 6000-digit display. Depending on the active measuring function, it lights up green during the continuity test, red when a voltage is found in NCV mode, yellow when measuring large capacities or flashes red when the phase tester mode is active (LIVE). The multimeter was manufactured according to the latest development aspects and has a doubleinsulated injection-molded housing with rubber coating, a tilt stand on the back, which can be removed to replace the batteries. The fuses are located underneath the stand as well, if it is neccessary to replace these. With the PeakTech 3349, the measuring range is selected manually, which enables a particularly fast response time, while the PeakTech 3350 has an automatic range selection for especially easy and convenient use.

1.2. Input Limits

1.3. Safety Symbols

Attention! Read the corresponding Section in the manual. Failure to comply entails risk of injury and / or the risk of damage to the device.

max. allowable voltage difference of 1000 V DC/ACrms between COM / V or ohm input and earth does not exceed for safety reasons.

Dangerous high voltage is applied between the inputs. Extreme caution in the measurement. Do not touch inputs and measuring tips. Safety instructions in the user manual note!

AC (Alternating Current)

DC (Direct Current)

AC or DC

Earth ground

Doppelt isoliert

Fuse

Conforms to European Union directives

WARNING / CAUTION

This WARNING / CAUTION symbols indicate a potentially hazardous situation, which if not avoided, may result in minor or moderate injury or damage to the product or other property.

2. Front Panel Description

2.1. PeakTech 3349

1. Non-contact voltage tester (sensor)

2. Audiovisual alarm / auxiliary display

3. Photodiode for auto. Backlight

4. Backlit LCD display

5. MODE / REL button

6. HOLD / flashlight button

7. Backlight button

8. Rotary selector switch

9. µA, mA socket

10. V / Ohm / Cap / Hz / Temp / Live socket

11. 10 A socket

12. COM socket

2.2. PeakTech 3349

1. Non-contact voltage tester (sensor)

2. Audiovisual alarm / help display

3. Photodiode for auto. Backlight

4. Backlit LCD display

5. MODE / REL button

6. HOLD / flashlight button

7. RANGE button

8. Rotary selector switch

9. µA, mA socket

10. V / Ohm / Cap / Hz / Temp / Live socket

11. 10 A socket

12. COM socket

2.1. Display symbols

Volts

Amperes

Farads(Capacitance)

Alternating current

Direct current

Minus sign

Ω

Ohms

Continuity

Diode test

nano (10-9)

micro (10-6)

milli (10-3)

kilo (103)

mega (106)

Overload

°F

Degree Fahrenheit

°C

Degree Celsius

Hertz (Frequency)

Percent (Duty ratio)

AUTO

Auto ranging

Auto power off

Low battery

Display hold

NCV

Non-contact AC Voltage Detection

Relative mode

Dangerous voltage indication

Automatic backlight function opens indicator

3. Operating instructions

Warning!

Risk of electrocution! High-voltage circuits, both AC and DC are very dangerous and should be measured with great care.

Always push the power switch to the OFF position when the meter is not in use. This meter has Auto OFF that automatically shuts the meter OFF if max. 15 minutes elapse between uses. If "OL" appears in the display during a measurement, that value you are measuring exceeds the range you have selected. Change to higher range.

3.1. Preliminary Note

1. Check the supply voltage by setting the DMM switch to ON. If the voltage is weak, a "BAT" sign will appear on the right of display and you have to charge the battery.

2. The warning sign next to the test leads jack is for warning, that the input voltage or current should not exceed the indicated values. This is to prevent damage to the internal circuitry.

3. The function switch should be set to the range, which you want to test before operation.

Note:

In the lower AC / DC measuring ranges maybe an arbitrarily changing phantom value will appear in the LCD display. This is normal for devices with high sensitivity and high input impedance and meaningless for measurement accuracy. These jumping measured values disappear in the event of a short circuit in the test leads or connection of the test object.

3.2. Autoranging / manual range selection (P 3350 only)

When the meter is first turned on, it automatically goes into AutoRanging. This automatically selects the best range for the measurements being made and is generally the best mode for most measurements. For measurement situations requiring that the range be manually held, perform the following:

1. Press the "RANGE" button. The "AUTO" indicator will extinguish and the currently selected range will be held.

2. Press the "RANGE" button to step through the available ranges

until you select the range you want.

3. Press and hold the "RANGE" button for 2 seconds to exit the

manual ranging mode and return to "AUTO" mode.

4. Features

REL

4.1. Understanding the Push Buttons

RANGE: Pressing the RANGE button selects the manual measuring

MODE: By pressing the MODE button, a measuring Range can be

HOLD: The displayed measured value will be held in the display.

range in the current measuring function. If the RANGE button is held down for 2 seconds, the device returns to automatic range selection.

switched between different functions. In the current and voltage range, a switch is made between AC and DC

measurement. When selecting the Ω / CAP / Diode /

Continuity tester range, you can switch between these measurement functions. Hold down the key while to activate the relative value function. The current measured value is now "zeroed" and only the measured value relative to the zeroed measured value is displayed. Hold the button down for approx. 2 seconds to switch back to normal mode

Deactivating the automatic power-off: Hold down the MODE button when switching on the multimeter to deactivate the automatic switch-off (APO - Auto Power Off). The symbol for the automatic switch-off is no longer displayed and only appears again the next time the multimeter is switched on.

Pressing the HOLD button for about 2 seconds will turn the backlight on or off.

: Press the button to switch the backlighting on or off

(P3349 only). The P3350 only has automatic backlighting.

4.2. Understanding the Rotary Switch

Voltage AC function

V–

Voltage DC function

CAP

Capacitance measurement

 / /

Resistance, Diode and Continuity test functions

Hz%

Frequency / Duty Cycle measurement

°C / °F

Temperature measurement

AC/DC Current measurement

AC/DC mA- Current measurement

µA

AC/DC µA Current measurement

NCV

Non-Contact Voltage finder

LIVE

Single-pole phase testing

10A

Input up to 10.00 A current (for 30 seconds on, 15 minutes off)

µA mA

Input for up to 600 mA current measurements

COM

Ground-terminal for all measurements

V / Ω / / Hz% / CAP / °C /°F

Input for voltage, continuity, resistance, diode test, frequency, capacitance and temperature

Select a primary measurement function by positioning the rotary switch to one of the icons around its perimeter. For each function, the Meter presents a standard display for that function (range, measurement units, and modifiers). Button choices made in one function do not carry over into another function.

4.3. Using the Input Terminals

All functions except the current measurement function use the V//CAP/Hz%/Temp and COM input terminals.

5. Operation

5.1. DC Voltage measurements

1. Set the function switch to the V position.

2. Press mode to switch between V or V~ (Only P 3350)

3. Insert the black test lead into the negative COM - jack. Insert the red test lead into the positive V//CAP/Hz%/Temp - jack.

4. Read the voltage in the display. When the value is negative, a “-“

symbol is displayed.

5.2. Voltage measurement (mV)

Caution!

Do not measure DC voltages if a motor on the circuit is being switched ON or OFF. Large voltage surges may occur during the ON or OFF operations that can damage the meter.

Caution!

Understanding Phantom rdg.s: In some DC and AC voltage ranges, when the test leads are not connected to any circuit, the display might show a phantom rdg.. This is normal. The meter’s high input sensitivity produces a wandering effect. When you connect the test leads to a circuit, accurate rdg. appears.

1. Set the function switch to the mV -position.

2. Press the MODE button to select mV (DC) or mV~ (AC) (P 3350 only).

3. Insert the black test lead into the negative COM - jack. Insert the red test lead into the positive V//CAP/Hz%/Temp - jack.

4. Read the mV voltage in the display. When the values are

negative, a “-” symbol is displayed.

5.3. AC Voltage measurements

Warning:

Risk of Electrocution. The probe tips may not be long enough to contact the live parts inside some 230 V outlets for appliances because the contacts are recessed deep in the outlets. Make sure the probe tips are contacting the metal contacts inside the outlet before assuming that no voltage is present.

Caution:

Do not measure AC voltages if a motor on the circuit is being switched ON or OFF. Large voltage surges may occur during the ON or OFF operations that can damage the meter.

1. Set the function switch to the "V~" position.

2. Press “MODE” button to select AC “~” (P 3350 only)

3. Insert the black test lead into the negative COM jack and the red test lead into the positive V//CAP/Hz%/Temp jack.

4. Connect the test probe tips to the circuit under test.

5. Read the voltage in the display. The display will indicate the proper decimal point, value and symbol.

6. Press the MODE button in the AC voltage measurement, to switch to a "low pass filter" measurement.

5.4. Frequency / Duty Cycle % measurements

1. Set the function switch to the "Hz%" position.

2. Use the MODE key to switch between Frequency (Hz) and Duty Cycle (%)

3. Insert the black test lead into the negative COM-jack and the red test lead banana plug into the positive V//CAP/Hz%/Temp jack.

4. Touch the test probe tips to the circuit under test.

5. Read the frequency in the display. The digital readings will indicate the proper decimal point, symbols (Hz, kHz, MHz, %) and value.

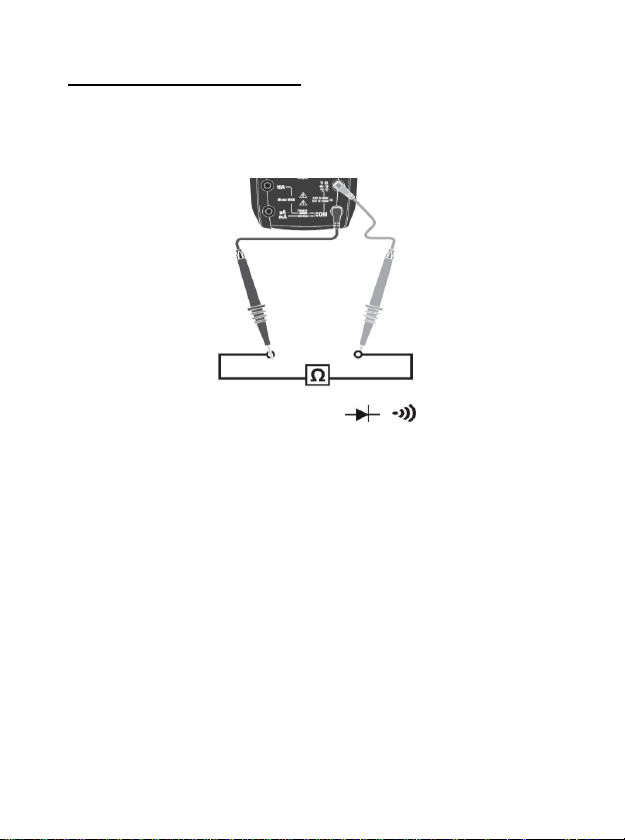

5.5. Resistance measurements

Warning:

To avoid electric shock, disconnect power to the unit under test and discharge all capacitors before taking any resistance measurements. Remove the batteries and unplug the line cords.

1. Set the function switch to the " Ω / / " position.

2. Insert the black test lead into the negative COM jack and the red test lead into the positive V//CAP/Hz%/Temp jack.

3. Touch the test probe tips across the circuit or part under test. It

is best to disconnect one side of the part under test so the rest of the circuit will not interfere with the resistance reading.

4. Read the resistance in the display. The display will indicate the

proper decimal point, value and symbol.

Caution!

When you short the test leads in the 600  range, your meter display a small value (no more than 0.2 ...1 ). This value is due to your meter´s and test leads internal resistance. Make a note of this value and subtract it from small resistance measurements for better accuracy.

5.6. Continuity Test

Caution!

To avoid electric shock, disconnect power to the unit under test and discharge all capacitors before taking any resistance measurements. Remove the batteries and unplug the line cords.

Perform continuity tests on idle circuits and components and unplug it from the outlet. In the circuit located capacitors should be absolutely discharged before measuring.

1. Set the function switch to the " Ω/ " position.

2. Press the push button MODE to select the continuity-test.

3. Insert the black test lead into the negative COM jack and the red test lead into the positive V//CAP/Hz%/Temp jack.

4. If the resistance is less than approximately 50Ω, the audible

signal will sound. If the circuit is open, the display will indicate

“OL”.

5.7. Diode-Test

The diode test feature allows the determination of the usability of diodes and other semiconductor elements defined in circuits as well as the determination of the continuity (short-circuit) and the voltage drop in the forward direction.

Warning:

To avoid electric shock, do not test any diode that has voltage on it.

1. Set the function switch to "Ω/ " position.

2. Press the MODE button until the " " symbol appears in the display.

3. Insert the black test lead into the negative COM jack and the red

test lead banana plug into the positive V//CAP/Hz%/Temp jack.

4. Connect the test probe tips to the diode or semiconductor junction you wish to test. Note the meter reading.

5. Reverse the probe polarity by switching probe position. Note this reading.

6. The diode or junction can be evaluated as follows:

A: If one reading shows a value and the other reading shows B: If both readings are OL, the device is open.

C: If both readings are very small or 0, the device is shorted. Note: The value indicated in the display during the diode check is

the forward voltage.

5.8. Capacitance measurements

Warning:

To avoid electric shock, disconnect power to the unit under test and discharge all capacitors before taking any capacitance measurements. Remove the batteries and unplug the line cords.

OL, the diode is good.

1. Set the function switch to the “CAP“ – position (P 3349: 100mF).

2. Press the MODE button until the "CAP" symbol appears in the display (P 3350 only).

3. Insert the black test lead into the negative COM jack and the red test lead into the positive V//CAP/Hz%/Temp-jack.

4. Touch the test leads to the capacitor to be tested. The display will indicate the proper decimal point, value and symbol.

5.9. Temperature measurements

Warning:

 To avoid electric shock, disconnect both test probes from any

source of voltage before making a temperature measurement.

 To avoid electric shock, be sure the thermocouple has been

removed before changing to any other measurement function.

1. Set the function switch to “TEMP °C/°F” position.

2. Pres the push button MODE to select °C or °F.

3. Insert the multi-function adaptor in the input socket for V//CAP/Hz%/Temp (+) and COM (-) for temperature measurements.

4. Insert the K-type thermocouple into the multi-function adaptor, making sure to observe the correct polarity.

5. Touch the temperature probe head to the part whose temperature you wish to measure. Keeps the probe touching the part under test until the reading stabilizes (about 30 seconds).

6. Read the temperature in the display. The digital reading will indicate the proper decimal point and value.

5.10. DC Current measurements

Warning:

To avoid electric shock do not measure DC current on any circuit whose voltage exceeds 600V DC/AC.

Caution:

Do not make current measurements on the 10A scale for longer than 30 sec. Exceeding 30 sec. may cause damage to the meter and / or the test leads.

1. According to the current to be measured rotate function selector switch to either position of uA, mA or 10A.

2. P 3350 only: Set the device to the DC measurement function (DC " ") by pressing the MODE key. In the LCD display the operation icon (DC “ “) appears

3. For current measurements up to 60 µA DC, set the function switch to the "µA" position and insert the red test lead banana plug into the mA/µA jack.

4. For current measurements up to 600 mA DC, set the function switch to the "mA" position and insert the red test lead banana plug into the mA/µA jack.

5. For current measurements up to 10 A DC, set the function switch to the 10 A position and insert the red test lead banana plug into the 10 A jack.

6. For safety reasons in case of unknown current magnitudes

always choose the 10A range and corresponding measured value display switch to a mA measurement range.

7. Remove power from the circuit under test and open the circuit at

the point where you wish to measure current. (Ensure correct

polarity).

8. Touch the black test probe tip to the negative side of the circuit and touch the red test probe tip to the positive side of the circuit.

9. Apply power to the circuit.

10. Read the current in the display. The display will indicate the proper decimal point, value and symbol.

5.11. AC Current measurements Warning:

To avoid electric shock do not measure AC-current on any circuit whose voltage exceeds 600V DC/AC.

Caution:

Do not make current measurements on the 10A scale for longer than 30 sec. Exceeding 30 sec. may cause damage to the meter and/or the test leads.

Attention! Current Measurements 10A and uA / mA range are protected by

fuses against over-current. Blown fuses must be replaced for other measurement with new fuses of the same type. With blown fuses no current measurement is possible. Do not exceed the maximum current range, in order to avoid triggering the fuse!

1. Insert the black test lead into the negative COM jack.

2. For current measurements up to 600mA AC, set the function switch to the "mA" position and insert the red test lead into the µA/mA-jack.

3. For current measurements up to 10A AC, set the function switch

to the 10A position and insert the red test lead into the 10A-jack.

4. Press the MODE-button until AC “~” appears in the display.

5. Remove power from the circuit under test and open the circuit at

the point where you wish to measure current.

7. Touch the black test probe tip to the negative side of the circuit

and touch the red test probe tip to the positive side of the circuit.

8. Apply power to the circuit.

9. Read the current in the display. The display will indicate the

proper decimal point, value and symbol.

6. Replacing the battery

Refer to figure and replace the batteries as follows:

1.) Turn the Meter off and remove the test leads from the terminals.

2.) Unscrew the screw for the battery compartment to open the battery compartment.

3.) Replace the batteries with 4 x 1,5V AAA batteries. Pay regard to the proper polarity.

4.) Reinstall the battery door assembly

6.1. Notification about the Battery Regulation

The delivery of many devices includes batteries, which for example serve to operate the remote control. There also could be batteries or accumulators built into the device itself. In connection with the sale of these batteries or accumulators, we are obliged under the Battery Regulations to notify our customers of the following:

Please dispose of old batteries at a council collection point or return them to a local shop at no cost. The disposal in domestic refuse is strictly forbidden according to the Battery Regulations. You can return used batteries obtained from us at no charge at the address on the last side in this manual or by posting with sufficient stamps.

Contaminated batteries shall be marked with a symbol consisting of a crossed-out refuse bin and the chemical symbol (Cd, Hg or Pb) of the heavy metal which is responsible for the classification as pollutant:

1. "Cd" means cadmium.

2. "Hg" means mercury.

3. "Pb" stands for lead.

7. Replacing the fuses

Warning: To avoid electric shock, disconnect the test leads from any source of voltage before removing the back cover or the battery/fuse door.

1. Unscrew the screw for the battery compartment to open the battery compartment.

3. Remove the blown fuse from the fuse holder.

4. Insert the new fuse into the fuse holder - appropriate to the value and the dimensions of the original fuse. Make sure that the fuse is centred in the holder.

5. After replacing the appropriate backup, attach the battery cover

Warning:

To avoid electric shock, do not operate your meter until the back cover and the battery door is in place and fastened securely

Note:

If your meter does not work properly, check the fuses and battery to make sure that they are still good and properly inserted.

600mA / 600V F (fast acting) 6,3 x 32mm 10 A / 600V F (fast acting) 6,3 x 32 mm

back to the device and secure it

8. LED auxiliary display

Mode

Status

Description

Current

RED: 10A or higher

Pay attention to the heating of the meter and test leads

Less than 10A, the light is off

Capacitance

light is not on

The input port is open or the value is less than 0.02nF

Yellow light

The capacitance is being measured

green light

The capacitance has been tested

Diode

More than 0.12V and less than 2V, the green light is on

Indicates that the diode is normal More than 2V, the light is off

Indicates that the meter cannot judge the LED forward voltage

Less than 0.12V, the red light is on

Indicates that the diode has been broken down

Continuity

OL, the light is off

Indicates that the measurement reading exceeds the range or the test lead is in an open circuit state

Less than 50 ohms, the green light is on

Conducting

More than 50 ohms and less than 600 ohms, the red light is on

Non-conducting

The PeakTech 3349 & 3350 has a practical LED auxiliary display above the digital display, which is used for various measuring functions:

NCV

Level 0, LCD

displays “EF”, does

not light up

No AC signal is sensed

Level 1, LCD display

“-”, green light

flashes

Level raising according to the induction intensity from 1 (weak) to 4 (strong)

Level 2, LCD display

“--”, yellow light

flashes

Level 3, LCD display “---”, red light flashes

Level 4, LCD display “----”, red light is on

Live

LCD displays “---”，light is not on

Zero line detected

LCD displays “Live”，Flashing red

Live wire / phase detected

9.Technical Data

Diode Test

Test current approx.1.5mA , open circuit voltage of 3.3V typical

Continuity Test

Audible signal if the resistance is <50

Low Battery Indication

“ ” is displayed

Display

6000 count LCD

Over Range Indication

“OL” is displayed

Polarity

Minus symbol “-” is displayed for negative

polarity

Measurement Rate

3 readings per second, nominal

Auto Power Off

approx. 15 minutes

Input Impedance

>10MΩ AC and DC Voltage

AC Response

True RMS

AC Voltage Bandwidth

45Hz to 1kHz

AC Current Bandwidth

45Hz to 400Hz

Batteries

Four AAA 1.5V batteries

Fuse

600mA/600V fast acting Fuse 10A/600V fast acting Fuse

Operating Environment

41oF to 104oF (5oC to 40oC)

Storage Environment

14oF to 122oF (-10oC to 50oC) Operating

Max 80% up to 87F (31C) decreasing

9.1. Specifications

Humidity

linearly to 50% at 104F(40C)

Storage Humidity

<80%

Altitude

7000ft (2000) meters maximum

Safety

EN 61010-1 EN 61010-031 EN 61010-2-033

Function

Range

Resolution

Accuracy

DCV

60.00mV

0.01mV

(0.5% reading + 8 digits)

600.0mV

0.1mV

6.000V

0.001V

60.00V

0.01V

(0.7% reading + 5 digits)

600.0V

0.1V

(0.7% reading + 8 digits)

ACV

60.00mV

0.01mV

(1.2% reading + 5 digits)

600.0mV

0.1mV

6.000V

0.001V

60.00V

0.01V

8.2. Specifications

600.0V

0.1V

All AC voltage ranges are specified from 5% of range to 100% of range AC Voltage Bandwidth:50Hz to 60Hz(ALL WAVE) 45Hz to 1kHz(SINE WAVE)

DCA

600.0uA

0.1uA

(1.0% reading + 5 digits)

6000uA

1uA

60.00mA

0.01mA

600.0mA

0.1mA

(1.2% reading + 8 digits)

6.000A

0.001A

10.00A

0.01A

(2.0% reading + 10 digits)

ACA

600.0uA

0.1uA

(1.2% reading + 5 digits)

6000uA

1uA

60.00mA

0.01mA

600.0mA

0.1mA

(1.2% reading + 8 digits)

6.000A

0.001A

10.00A

0.01A

(2.0% reading + 10 digits)

All AC voltage ranges are specified from 5% of range to 100% of range AC Voltage Bandwidth:50Hz to 60Hz(ALL WAVE)

45Hz to 1kHz(SINE WAVE)

Resistance

600.0

0.1

(1.0% reading + 5 digits)

6.000k

0.001k

(1.5% reading + 5 digits)

60.00k

0.01k

600.0k

0.1k

6.000M

0.001M

(2.5% reading + 8digits)

60.00M

0.01M

(2.5% reading + 15digits)

Capacitance

60.00nF

0.01nF

(2.5% reading + 8digits)

600.0nF

0.1nF

±(3.0% reading+8digits)

6.000uF

0.001uF

60.00uF

0.01uF

±(3.5% reading+10digits)

600.0uF

0.1uF

6.000mF

0.001mF

60.00mF

0.01mF

±(5.0% reading+10digits)

100.0mF

0.1mF

±(8.0% reading+10digits)

Frequency

9.999Hz

0.001Hz

±(1.2% + 5 digits)

99.99Hz

0.01Hz

999.9Hz

0.1Hz

9.999kHz

0.001KHz

99.99kHz

0.01KHz

999.9KHz

0.1KHz

9.999MHz

0.001MHz

Sensitivity: 0.6V RMS while ≤100kHz; 3V RMS while >100kHz

Duty Cycle

1.0% to

99.0%

0.1%

(2.0% reading + 5 digits) Pulse width: 100µs - 100ms, Frequency: 40Hz to

10kHz

Temperature

0°F to 1832°F

1°F ±(2.0% + 9°F)

-18°C to 1000°C

1°C

±(2.0% + 5°C)

All rights, also for translation, reprinting and copy of this manual or parts are reserved.

Reproduction of all kinds (photocopy, microfilm or other) only by written permission of the publisher.

This manual considers the latest technical knowing. Technical changings which are in the interest of progress reserved.

We herewith confirm, that the units are calibrated by the factory according to the specifications as per the technical specifications. We recommend to calibrate the unit again, after 1 year.

PeakTech

3425

Bedienungsanl

PeakTech Prüf- und Messtechnik GmbH

– Gerstenstieg 4 - DE-22926 Ahrensburg / Germany

+49 (0) 4102 97398-80 +49 (0) 4102 97398-99

 info@peaktech.de  www.peaktech.de

PEAKTECH 3350 Instructions

Specifications and Main Features

Frequently Asked Questions

User Manual
