PeakTech
3202
Bedienungsanleitung /
Operation manual
Test Instrument für Lehrzwecke /
Test Instrument for Educational Use
AC/DC-Voltmeter
1. Sicherheitshinweise zum Betrieb des Gerätes
Dieses Gerät erfüllt die EU-Bestimmungen 2004/108/EG
(elektromagnetische Kompatibilität) und 2006/95/EG
(Niederspannung) entsprechend der Festlegung im Nachtrag
2004/22/EG (CE-Zeichen). Überspannungskategorie III 600 V;
Verschmutzungsgrad 2.
Zur Betriebssicherheit des Gerätes und zur Vermeidung von
schweren Verletzungen durch Strom- oder Spannungsüberschläge
bzw. Kurzschlüsse sind nachfolgend aufgeführte
Sicherheitshinweise zum Betrieb des Gerätes unbedingt zu
beachten.
Schäden, die durch Nichtbeachtung dieser Hinweise entstehen,
sind von Ansprüchen jeglicher Art ausgeschlossen.
* Dieses Gerät darf nicht in hochenergetischen Schaltungen
verwendet werden.
* Gerät nicht auf feuchten oder nassen Untergrund stellen.
* Keine Flüssigkeiten auf dem Gerät abstellen
(Kurzschlussgefahr beim Umkippen des Gerätes)
* Gerät nicht in der Nähe starker magnetischer Felder (Motoren,
Transformatoren usw.) betreiben
* maximal zulässige Eingangswerte unter keinen Umständen
überschreiten (schwere Verletzungsgefahr und/oder Zerstörung
des Gerätes)
* Nehmen Sie das Gerät nie in Betrieb, wenn es nicht völlig
geschlossen ist.
* Messungen von Spannungen über 35V DC oder 25V AC nur in
Übereinstimmung mit den relevanten Sicherheitsbestimmungen
vornehmen. Bei höheren Spannungen können besonders
gefährliche Stromschläge auftreten.
* Messarbeiten nur in trockener Kleidung und vorzugsweise in
Gummischuhen bzw. auf einer Isoliermatte durchführen.
* Messspitzen der Prüfleitungen nicht berühren.
-1-
* Vor dem Umschalten auf eine andere Messfunktion
Prüfleitungen von der Messschaltung abkoppeln.
* Gerät, Prüfleitungen und sonstiges Zubehör vor Inbetriebnahme
auf eventuelle Schäden bzw. blanke oder geknickte Kabel und
Drähte überprüfen. Im Zweifelsfalle keine Messungen
vornehmen.
* Warnhinweise am Gerät unbedingt beachten.
* Bei unbekannten Messgrößen vor der Messung auf den
höchsten Messbereich umschalten.
* Gerät darf nicht unbeaufsichtigt betrieben werden
* Gerät keinen extremen Temperaturen, direkter
Sonneneinstrahlung, extremer Luftfeuchtigkeit oder Nässe
aussetzen.
* Starke Erschütterung vermeiden.
* Vor Aufnahme des Messbetriebes sollte das Gerät auf die
Umgebungstemperatur stabilisiert sein (wichtig beim Transport
von kalten in warme Räume und umgekehrt)
* Dieses Gerät ist ausschließlich für Innenanwendungen
geeignet.
* Vermeiden Sie jegliche Nähe zu explosiven und entflammbaren
Stoffen.
* Öffnen des Gerätes sowie Wartungs- und Reparaturarbeiten
dürfen nur von qualifizierten Service-Technikern durchgeführt
werden.
* Gerät nicht mit der Vorderseite auf die Werkbank oder
Arbeitsfläche legen, um Beschädigung der Bedienelemente zu
vermeiden.
Reinigung des Gerätes:
Säubern Sie das Gehäuse regelmäßig mit einem feuchten Stofftuch
und einem milden Reinigungsmittel. Benutzen Sie keine ätzenden
Scheuermittel.
Beim Reinigen unbedingt darauf achten, dass keine Flüssigkeit in
das Innere des Gerätes gelangt. Dies könnte zu einem Kurzschluss
und zur Zerstörung des Gerätes führen.
-2-
1.1. Merkmale
Anzeige
Analoge Anzeige
Überlastschutz
0,5A/500V; 6,3x32mm
Betriebstemperatur
0°C bis +40°C; < 75% RH
Lagertemperatur
-10°C bis +50°C; < 70% RH
Abmessungen (BxHxT)
105 x 150 x 45 mm
Gewicht
300g
* Analoge Spiegelskala mit spitzengelagertem
Drehspulmesswerke
* Einfache Bedienbarkeit und kompakte Abmessungen
* Messbereiche: DCV: 100 mV bis 500 V in 6 Bereichen
ACV: 10 V bis 500 V in 4 Bereichen
* Überlastschutz in allen Bereichen
* Anwendungsbereiche: im Schul- und Ausbildungsbetrieb,
Wartung, Produktion, Labor und in der Qualitätskontrolle
anwendbar
2. Spezifikationen
2.1. Allgemeine Daten
-3-
2.2. Technische Daten
Messbereich
Genauigkeit
Eingangswiderstand
0,1 V
+/- 5,0 %
Skalenendwert
20 k / V
2,5 V
+/- 3,0 %
Skalenendwert
10 V
50 V
250 V
500 V
Messbereich
Genauigkeit
Eingangs-
widerstand
Frequenz-
bereich
10 V
+/- 4,0 %
Skalen-
endwert
9 k / V
50 ~ 400kHz
50 V
250 V
500 V
50 ~ 60 Hz
2.2.1. Gleichstrom (DC)
2.2.2. Wechselstrom (AC)
-4-

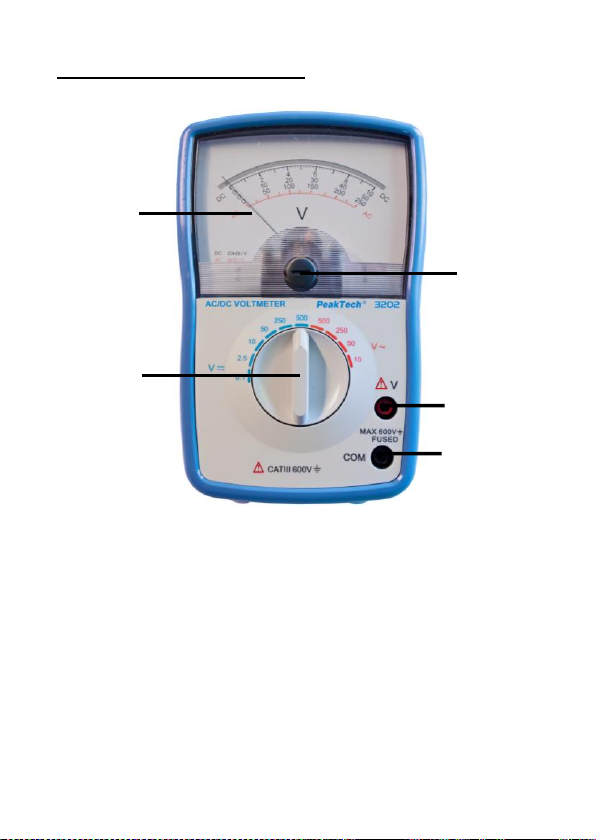

3. Bedienelemente
1 2 5
4
3
1. Anzeige
2. Bereichswahlschalter
3. Nullpunkteinstellung des Zeigers
4. Eingangsbuchse „V“
5. Eingangsbuchse „COM“
-5-
4. Messverfahren

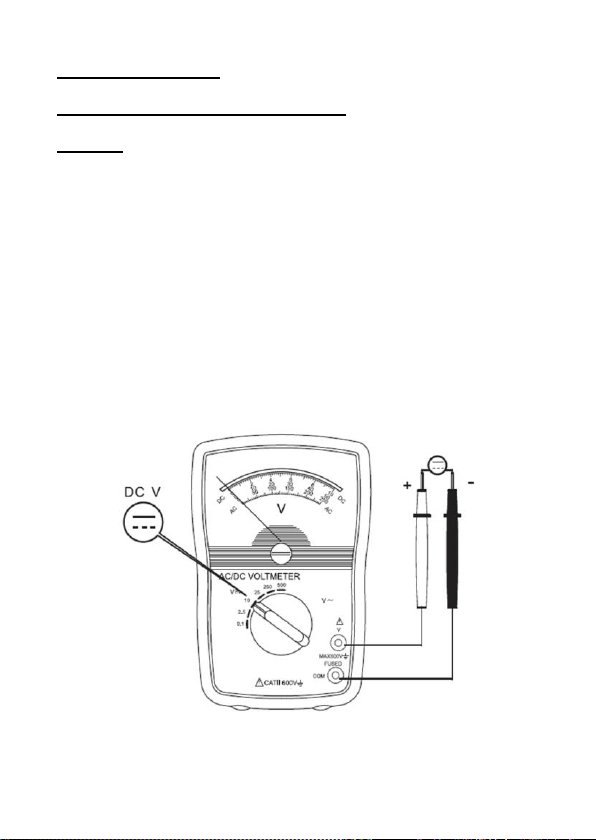

4.1. DC V (Gleichspannungsmessung)
Hinweis:
Bei unbekanntem Spanungswert, wählen Sie immer den
höchstmöglichen Messbereich und schalten Sie dann ggf. in einen
niedrigeren Messbereich um.
1.) Wählen Sie mit dem Bereichswahlschalter die den
entsprechenden Messbereich (0,1 ~ 500V DCV).
2.) Schließen Sie die schwarze Prüfleitung an die „COM“-Buchse
und die rote Prüfleitung an die „V“-Buchse.
3.) Schalten Sie die Prüfleitungen des Messgerätes parallel zu
der zu messenden Schaltung/Bauteil.
4.) Lesen Sie den Messwert in der Analoganzeige ab.
-6-

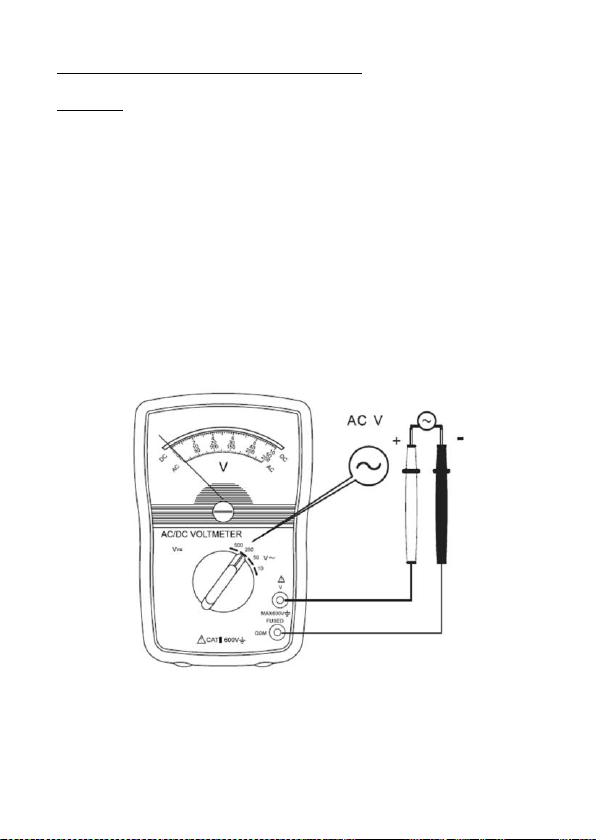

4.2. AC V (Wechselspannungsmessung)
Hinweis:
Bei unbekanntem Spanungswert, wählen Sie immer den
höchstmöglichen Messbereich und schalten Sie dann ggf. in einen
niedrigeren Messbereich um.
1.) Wählen Sie mit dem Bereichswahlschalter die den
entsprechenden Messbereich (10V ~ 500V ACV).
2.) Schließen Sie die schwarze Prüfleitung an die „COM“-Buchse
und die rote Prüfleitung an die „V“-Buchse.
3.) Schalten Sie die Prüfleitungen des Messgerätes parallel zu
der zu messenden Schaltung/Bauteil.
4.) Lesen Sie den Messwert in der Analoganzeige ab.
-7-
5. Auswechseln der Sicherung
Achtung!
Vor Abnahme der Rückwand zum Auswechseln der Sicherung, alle
Prüfleitungen von den Eingängen abziehen.
Defekte Sicherung nur mit einer dem Originalwert und
Abmessungen entsprechenden Sicherung ersetzen.
Die Abnahme der Rückwand und das Auswechseln der Sicherung
darf nur durch qualifiziertes Fachpersonal erfolgen.
Zum Auswechseln der Sicherung wie beschrieben verfahren:
1. Alle Prüfleitungen von den Eingängen abziehen
2. Schutzholster vom Gerät abnehmen und die 4 Schrauben im
Gehäuseunterteil lösen und Unterteil abziehen.
3. Defekte Sicherung entfernen und neue Sicherung gleichen
Anschlusswertes und Abmessungen in den Sicherungshalter
einsetzen. Beim Einsetzen darauf achten, dass die Sicherung
mittig im Sicherungshalter zu liegen kommt.
4. Unterteil wieder auflegen und mit den 4 Schrauben
befestigen.
Sicherungswerte:
0,5 A / 500 V FF; 6,3x32 mm
Keine Messungen bei abgenommenen Gehäuse vornehmen!
-8-
Alle Rechte, auch die der Übersetzung, des Nachdruckes und der
Vervielfältigung dieser Anleitung oder Teilen daraus, vorbehalten.
Reproduktionen jeder Art (Fotokopie, Mikrofilm oder ein anderes
Verfahren) nur mit schriftlicher Genehmigung des Herausgebers
gestattet.
Letzter Stand bei Drucklegung. Technische Änderungen des
Gerätes vorbehalten.
Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen
genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert
werden. Eine Wiederholung der Kalibrierung nach Ablauf von einem
Jahr wird empfohlen.
© PeakTech® 10/2015/Po.
-9-
1. Safety Precautions
This product complies with the requirements of the following
European Community Directives: 2004/108/EC (Electromagnetic
Compatibility) and 2006/95//EC (Low Voltage) as amended by
2004/22/EC (CE-Marking). Overvoltage category III 600 V; Pollution
degree 2.
To ensure safe operation of the equipment and eliminate the
danger of serious injury due to short-circuits (arcing), the following
safety precautions must be observed.
Damages resulting from failure to observe these safety precautions
are exempt from any legal claims whatever.
* Do not use this instrument for high-energy industrial
installation measurement.
* Do not place the equipment on damp or wet surfaces.
* Do not operate the equipment near strong magnetic fields
(motors, transformers etc.).
* Do not exceed the maximum permissible input ratings
(danger of serious injury and/or destruction of the equipment).
* Do not operate the meter before the cabinet has been closed
and screwed safely as terminal can carry voltage.
* Use caution when working with voltages above 35V DC or
25V AC. These Voltages pose shock hazard.
* To avoid electric shock, do not operate this product in wet or
damp conditions. Conduct measuring works only in dry
clothing and rubber shoes, i. e. on isolating mats.
* Never touch the tips of the test leads or probe.
* Disconnect test leads or probe from the measuring circuit
before switching modes or functions.
* Check test leads and probes for faulty insulation or bare wires
before connection to the equipment.
-10-
* Comply with the warning labels and other info on the
equipment.
* Always start with the highest measuring range when
measuring unknown values.
* The measurement instrument is not to be to operated
unattended.
* Do not subject the equipment to direct sunlight or extreme
temperatures, humidity or dampness.
* Do not subject the equipment to shocks or strong vibrations.
* Allow the equipment to stabilize at room temperature before
taking up measurement (important for exact measurements).
* The meter is suitable for indoor use only
* Do not store the meter in a place of explosive, inflammable
substances.
* Opening the equipment and service – and repair work must
only be performed by qualified service personnel
* Do not place the equipment face-down on any table or work
bench to prevent damaging the controls at the front.
Cleaning the cabinet
Periodically wipe the cabinet with a damp cloth and mid detergent.
Do not use abrasives or solvents.
Ensure that no water gets inside the equipment to prevent possible
shorts and damage to the equipment.
-11-
1.1. Features
Display
Analogue display
overload protection
0,5 A / 500V; 6,3x32mm
operation temperature
0°C to +40°C; < 75% RH
storage temperature
-10°C to +50°C; < 70% RH
dimensions (WxHxD)
105 x 150 x 45 mm
weight
300g
* Analogue mirror scale with point bearing moving-coil.
* Easy operation, compact size
* Measuring ranges: DCV: 100mV ~ 500V in 6 ranges
ACV: 10 V ~ 500V in 4 ranges
* Overload protection for each range
* Application: Education, Maintenance, Production line, School,
Laboratory, Industrial and Quality control.
2. Specifications
2.1.General specifications
-12-
2.2. Technical specifications
Range
Accuracy
Input Resistance
0,1 V
+/- 5,0 %
full scale
20 k / V
2,5 V
+/- 3,0 %
full scale
10 V
50 V
250 V
500 V
Range
Accuracy
Input
Resistance
Frequency-
Range
10 V
+/- 4,0 %
full scale
9 k / V
50 ~ 400kHz
50 V
250 V
500 V
50 ~ 60 Hz
2.2.1. DC A (Direct Current)
2.2.2. AC A (Alternating Current)
-13-
3. Front Panel Description
1 2 5
4
3
1. Display
2. Range Switch
3. Zero Adjust of pointer
4. Input Terminal „V“
5. Input Terminal „COM“
-14-
4. Measuring Procedure
4.1. DC V (DC Voltage Measurements)
Note:
Always start with the highest measuring range.
1.) Select with the rotary switch the corresponding measuring
range (0,1V ~500V DCV).
2.) Insert the black test lead into the “COM” socket and the
red test lead into the “V” socket.
3.) Connect the test leads in parallel to the circuit/component
to be measured.
4.) Read the measured value from the analogue display.
-15-
4.1. AC V (AC Voltage Measurements)
Note:
Always start with the highest measuring range.
1.) Select with the rotary switch the corresponding measuring
range (10V ~500V ACV).
2.) Insert the black test lead into the “COM” socket and the
red test lead into the “V” socket.
3.) Connect the test leads in parallel to the circuit/component
to be measured.
4.) Read the measured value from the analogue display.
-16-
5. Replacement of the fuse
WARNING!
To avoid electric shock, disconnect all the test probes before
removing the fuse. Replace only with the same type of fuse. Not
note remove the top cover. Service should be performed only by
qualified personnel.
CAUTION!
For continued protection against fire or other hazard, replace only
with fuse of the specified voltage and current ratings.
Follow these steps to replace the fuse:
1. Disconnect all the test probes.
2. Remove the protecting holster and then remove the back
cover by unscrewing the four screws and pulling off the
meter’s cover.
3. Remove the blown fuse.
4. Install the new fuse in the fuse compartment with same type
and dimensions.
5. Replace the cover and secure it with the screws.
Specifications of fuse:
0,5 A / 500 V FF; 6,3x32mm
WARNING!
Do not operate your meter until the back cover is in place and fully
closed.
-17-
All rights, also for translation, reprinting and copy of this manual or
parts are reserved.
Reproduction of all kinds (photocopy, microfilm or other) only by
written permission of the publisher.
This manual considers the latest technical knowing. Technical
changings which are in the interest of progress reserved.
We herewith confirm, that the units are calibrated by the factory
according to the specifications as per the technical specifications.
We recommend to calibrate the unit again, after one year.
© PeakTech® 10/2015/Po.
PeakTech Prüf- und Messtechnik GmbH – Gerstenstieg 4 –
DE-22926 Ahrensburg / Germany
+49-(0) 4102-42343/44 +49-(0) 4102-434 16
info@peaktech.de www.peaktech.de
Loading...
